Почему порты PCI Express на моей материнской плате различаются по размеру? Объяснение x16, x8, x4 и x1
Стандарт PCI Express — один из основных элементов современных вычислений, слот есть почти на каждом настольном компьютере, выпущенном за последнее десятилетие. Но природа подключения несколько туманна: на новом ПК вы можете увидеть полдюжины портов трех или четырех разных размеров, все с пометкой «PCIE» или PCI-E ». Так к чему путаница и какие из них можно использовать?
Понимание шины PCI Express
Как обновление исходной системы PCI (Peripheral Component Interconnect), PCI Express имел одно огромное преимущество, когда он был первоначально разработан в начале 2000-х годов: он использовал шину двухточечного доступа вместо последовательной шины. Это означало, что каждый отдельный порт PCI и установленные на нем карты могли в полной мере использовать свою максимальную скорость, без забивания нескольких карт или расширений на одной шине.
Теперь, чтобы расширить нашу метафору гастронома / бара, представьте, что на некоторых из этих мест зарезервировано несколько барменов только для них.
Жизнь в быстрых переулках
PCI-E с момента своего создания претерпел множество изменений; в настоящее время новые материнские платы обычно используют версию 3 стандарта, более быстрая версия 4 становится все более и более распространенной, а версия 5, как ожидается, появится в 2019 году. Но все разные версии используют одни и те же физические соединения, и эти соединения могут быть четырех основных размеров : x1, x4, x8 и x16. (Порты x32 существуют, но встречаются крайне редко и обычно не встречаются на потребительском оборудовании.)
Карты разного размера поддерживают разное максимальное количество линий PCI-Express. Различные физические размеры позволяют использовать разное количество одновременных подключений контактов данных к материнской плате: чем больше порт, тем больше максимальное количество подключений к карте и порту. Эти соединения в просторечии известны как «дорожки», при этом каждая дорожка PCI-E состоит из двух сигнальных пар, одна для отправки данных, а другая для приема данных.
Возвращаясь к нашей метафоре бара: если вы представите каждого посетителя, сидящего за стойкой, как устройство PCI-E, то дорожка x1 будет одним барменом, обслуживающим одного клиента. Но посетитель, сидящий на отведенном месте «x4», будет иметь четыре бармены, приносящие ему напитки и еду, и на сиденье «x8» будет восемь барменов только для ее напитков, а на сиденье «x16» будет целых шестнадцать барменов только для него. А теперь мы перестанем говорить о барах и барменах, потому что нашим бедным образным пьющим грозит отравление алкоголем.
Какие периферийные устройства используют какие порты?
Для стандартной версии PCI Express 3.0 максимальная скорость передачи данных на полосу составляет восемь гигабайт, что означает «все данные и электронные накладные расходы одновременно».
В реальном мире скорость для PCI-E версии 3 составляет чуть меньше одного гигабайта в секунду на полосу.
СВЯЗАННЫЕ С: Настало ли время покупать новую видеокарту NVIDIA или AMD?
Таким образом, устройство, использующее порт PCI-E x1, такое как звуковая карта с низким энергопотреблением или антенна Wi-Fi, может передавать данные на остальную часть компьютера со скоростью примерно 1 Гбит / с. Карта, которая подключается к физически большему слоту x4 или x8, например, карта расширения USB 3.0, может передавать данные в четыре или восемь раз быстрее — и это было бы необходимо, если бы более двух из этих USB-портов использовались с максимальной скоростью. Скорость передачи. Порты PCI-E x16 с теоретическим максимумом около 15 Гбит / с для версии 3.0 используются почти для всех
СВЯЗАННЫЕ С: Что такое слот расширения M.2 и как его использовать?
Нет никаких установленных правил, какие карты расширения будут использовать какое количество полос. Видеокарты, как правило, используют x16 только ради максимальной передачи данных, но, очевидно, вам не нужна сетевая карта для использования порта x16 и шестнадцати полных линий, когда его порт Ethernet может передавать данные только со скоростью один гигабит в секунду ( примерно восьмая часть пропускной способности одной линии PCI-E (помните, восемь бит на байт). Существует небольшое количество твердотельных накопителей, смонтированных на PCI-E, которые предпочитают порт x4, но, похоже, их быстро вытеснили. новый стандарт M.2, который также может использовать шину PCI-E . Высококачественные сетевые карты и оборудование для энтузиастов, такое как адаптеры и контроллеры RAID, используют сочетание форматов x4 и x8.
Помните: размер порта PCI-E и полосы могут не совпадать
СВЯЗАННЫЕ С: Что такое «набор микросхем» и почему мне это нужно?
Вот одна из наиболее запутанных частей настройки PCI-E: порт может быть размером с карту x16, но иметь достаточно каналов данных только для чего-то гораздо менее быстрого, например x4. Это связано с тем, что хотя PCI-E может поддерживать практически неограниченное количество отдельных подключений, все же существует практический предел пропускной способности набора микросхем. Более дешевые материнские платы с более бюджетными наборами микросхем могут подойти только до одного слота x8, даже если этот слот физически может вместить карту x16. Между тем, материнские платы для «геймеров» будут иметь до четырех полных слотов PCI-E размера x16 и x16 для максимальной совместимости с графическим процессором. (Мы обсудили это более подробно Вот .
)
Очевидно, это может вызвать проблемы. Если на вашей материнской плате есть два слота размером x16, но один из них имеет только x4 полосы, то установка модной новой видеокарты в неправильный слот может снизить ее производительность на 75%. Конечно, это теоретический результат: архитектура материнских плат означает, что вы не увидите такого резкого спада. Дело в том, что правильная карта должна быть вставлена в правильный слот.
К счастью, пропускная способность определенных слотов PCI обычно указывается в руководстве к компьютеру или материнской плате с указанием того, какой слот имеет какую емкость. Если у вас нет руководства, количество полос обычно указывается на печатной плате материнской платы рядом с портом, например:
PCIEX1_2 означает, что это второй порт x1 на материнской плате.Кроме того, более короткая карта x1 или x4 может физически помещается в более длинный слот x8 или x16 : первоначальная конфигурация контактов электрических контактов делает его совместимым. Карта может немного болтаться физически, но когда она закреплена в слотах расширения корпуса ПК, она более чем достаточно прочная. Естественно, если контакты карты физически больше слота, вставить ее нельзя.
Поэтому помните, что при покупке карт расширения или обновлений для слотов PCI Express вы должны учитывать как размер, так и рейтинг доступных портов.
Изображение предоставлено: Newegg , Amazon
Не работает pci e слот. Чем отличается интерфейс PCI Express от PCI? Как работает шина PCI Express
Проблемы с разъёмом PCI-E. Питание разъёма, северный мост. Следует учитывать, что материнские платы — мутанты могут не работать со всеми видеокартами.
ASUS P5Q не определяет видеокарту
Здравствуйте. Мать Asus P5Q rev 1.03 стартует — на посткарте 99 либо 98 через 3-5 сек посты начинают бежать. Спикер подает сигнал 1 длинный 3 коротких и дальше проходят посты и короткий одиночный сигнал. На мониторе естественно ничего но винда грузится судя по активности HDD. На PCI карте картинка есть и спикер только один короткий сигнал подает хотя на старте все равно есть пауза на кодах 99 либо 98. Была заменена флешка биос и проведен визуальный осмотр на механические повреждения. Отвал моста или еще что либо? Видео карта 100% рабочая, даже несколько пробовал разных поколений.
Плата Lenovo H81h4-LM перестала видеть видеокарту PCIExpress16X
Добрый день! Плата Lenovo H81h4-LM перестала видеть видеокарту PCIExpress16X, на интегрированной запускается нормально. Видеокарта целая, была проверена на другом ПК. На коннекторе PCIExpress16X — все 12 вольт присутствуют, 3,3 тоже, на линиях Receiver Lane по 0,3 вольта, а на Transmitter Lane по 0,1.
В биосе включал разные приоритеты видео, ничего не получилось. Кондеры в обвязке слота все целые физически. Предположений 2 либо биос гонит, либо отвал сокета! С сайта производителя скачал биос, но он файлом rom идет для утилиты. Если у кого есть в bin формате для прогера, буду благодарен.
GA-8I915MD-GV есть пост FF, но видеосигнал отсутствует, как со встроенной, так и с PCI-E
Доброго времени форумчане. Есть мать GA-8I915MD-GV, включается нормально, есть однократный сигнал POST, так же статус на pci post card «FF» но отсутствует видеосигнал со встроенной карты и с любой видеокарты на PCI-E. Соответственно провода и мониторы проверялись и менялись.
Если сбросить BIOS загрузка на pci post card доходит до «7F» жмем F1 и дальше все ок «FF» на клавиатуру мать реагирует.
Визуальный осмотр результатов не дал. Прощупывание на наличие нагретых элементов, так же результат не дал. Процы и памяти менялись.
Подскажите куда еще можно посмотреть!?
Заранее спасибо, Александр.
GA-MA770T-UD3
Есть материнка GA-MA770-UD3 спикер ругается на виюху (.—) в слоте PCI-e. С PCI изображение есть и спикер пикает один раз как положено(+пост тот же 25). Процы менял, оперативки тоже и в разных слотах. Менял местами Dual bios; Полазил в биусе; На разьёме PCI-e напруги есть, контакты в порядке (керам. кондеры в норме). Напруга на проце и оперативке в норме. Что с ней не так? Неужели мост? Господа профи подскажите, что делать! Плиз!
+сопротивление USB — Ок
Gigabyte GA-M52L-S3P не работает PCI-E
Здравствуйте! Следующая проблема:
Плата Gigabyte GA-M52L-S3P rev.1.0 стартует,
POST-карта останавливается на коде 18/88-24 1 — Initialize slot 4. Вывод видео на PCI-E отсутствует (напряжения 3,3В и 5В на разъеме присутствуют), система продолжает загружаться и работает, если установить PCI-видеокарту.
BIOS перепрошивал, менял даже другую микросхему.
Со слов хозяина, такое случилось после неправильного подключения корпусного вентилятора к материнской плате.
Подскажите, пожалуйста, что еще замерять и проверить.
Asus M2N-E перебирает видеокартами
Всем привет. Материнская плата Asus M2N-E.
Видеокарта gv-rx26p512h работает в этой материнке нормально.
Хочу поставить Asus EN9600GT/HTD/512M/A, а мать её не видит. Пищит 1 длинный, 4 коротких
9600GT рабочая 100%, в другом компе стартует нормально.
Этот вопрос мне задавали не один раз, поэтому сейчас я попробую максимально доступно и кратко ответить на него, для этого я приведу картинки слотов расширения PCI Express и PCI на материнской плате для более наглядного понимания и, конечно же, укажу основные отличия в характеристиках, т.е. совсем скоро, Вы узнаете, что это за интерфейсы и как они выглядят.
Итак, для начала давайте кратко ответим на такой вопрос, что же вообще такое PCI Express и PCI.
Что такое PCI Express и PCI?
PCI – это компьютерная параллельная шина ввода-вывода для подключения периферийных устройств к материнской плате компьютера.
PCI Express (PCIe или PCI-E) — это компьютерная последовательная шина ввода-вывода для подключения периферийных устройств к материнской плате компьютера. Т.е. при этом уже используется двунаправленное последовательное соединение, которое может иметь несколько линий (x1, x2, x4, x8, x12, x16 и x32) чем больше таких линий, тем выше пропускная способность у шины PCI-E. Интерфейс PCI Express используется для подключения таких устройств как: видеокарты, звуковые карты, сетевые карты, SSD накопители и другие.
Существует несколько версий интерфейса PCI-E это: 1.0, 2.0 и 3.0 (скоро выйдет и версия 4.0 ). Обозначается данный интерфейс обычно, например, вот так PCI-E 3.0 x16 , что означает версия PCI Express 3.0 с 16 линиями.
Если говорить о том будет ли работать, например, видеокарта, которая имеет интерфейс PCI-E 3.0 на материнской плате, которая поддерживает только PCI-E 2.0 или 1.0, так вот разработчики заявляют, что все работать будет, только конечно учтите, что пропускная способность будет ограничена возможностями материнской платы. Поэтому в этом случае переплачивать за видеокарту с более новой версией PCI Express я думаю, не стоит (если только на будущее, т.е. Вы, планируете приобрести новую материнскую плату с PCI-E 3.0 ). Также и наоборот допустим, у Вас материнская плата поддерживает версию PCI Express 3.0, а видеокарта версию скажем 1.0, то такая конфигурация также должна работать, но только с возможностями PCI-E 1.0, т.е. здесь никакого ограничения нет, так как видеокарта в этом случае будет работать на пределе своих возможностей.
Отличия PCI Express от PCI
Основное отличие в характеристиках это, конечно же, пропускная способность, у PCI Express она значительно выше, например, у PCI на частоте 66 МГц пропускная способность 266 Мб/сек, а у PCI-E 3.
0 (x16) 32 Гб/сек .
Внешне интерфейсы также отличаются, поэтому подключить, например, видеокарту PCI Express в слот расширения PCI не получится. Интерфейсы PCI Express с разным количеством линий также отличаются, все это я сейчас покажу на картинках.
Слоты расширения PCI Express и PCI на материнских платах
Слоты PCI и AGP
Слоты PCI-E x1, PCI-E x16 и PCI
WiFi модули и другие подобные устройства. Разработку данной шины начала компания Intel в 2002 году. Сейчас разработку новых версий данной шины занимается некоммерческая организация PCI Special Interest Group.
На данный момент шина PCI Express полностью заменила такие устаревшие шины как AGP, PCI и PCI-X. Шина PCI Express размещается в нижней части материнской платы в горизонтальном положении.
PCI Express это шина, которая была разработана на основе шины PCI. Основные отличия между PCI Express и PCI лежат на физическом уровне. В то время как PCI использует общую шину, в PCI Express используется топология типа звезда.
Каждое устройство подключается к общему коммутатору отдельным соединением.
Программная модель PCI Express во многом повторяет модель PCI. Поэтому большинство существующих PCI контроллеров могут быть легко доработаны для использования шины PCI Express.
Слоты PCI Express и PCI на материнской плате
Кроме этого, шина PCI Express поддерживает такие новые возможности как:
- Горячее подключение устройств;
- Гарантированная скорость обмена данными;
- Управление потреблением энергии;
- Контроль целостности передаваемой информации;
Как работает шина PCI Express
Для подключения устройств шина PCI Express использует двунаправленное последовательное соединение. При этом такое соединение может иметь одну (x1) или несколько (x2, x4, x8, x12, x16 и x32) отдельных линий. Чем больше таких линий используется, тем большую скорость передачи данных может обеспечить шина PCI Express. В зависимости от количества поддерживаемых линий размер сорта на материнской плате будет отличаться.
Существуют слоты с одной (x1), четырьмя (x4) и шестнадцатью (x16) линиями.
Наглядная демонстрация размеров слота PCI Express
При этом любое PCI Express устройство может работать в любом слоте, если слот имеет такое же или большее количество линий. Это позволяет установить PCI Express карту с разъемом x1 в слот x16 на материнской плате.
Пропускная способность PCI Express зависит от количества линий и версии шины.
В одну/обе стороны в Гбит/с | |||||||
Количество линий | |||||||
| PCIe 1.0 | 2/4 | 4/8 | 8/16 | 16/32 | 24/48 | 32/64 | 64/128 |
| PCIe 2.0 | 4/8 | 8/16 | 16/32 | 32/64 | 48/96 | 64/128 | 128/256 |
PCIe 3. 0 | 8/16 | 16/32 | 32/64 | 64/128 | 96/192 | 128/256 | 256/512 |
| PCIe 4.0 | 16/32 | 32/64 | 64/128 | 128/256 | 192/384 | 256/512 | 512/1024 |
Примеры PCI Express устройств
В первую очередь PCI Express используется для подключения дискретных видеокарт. С момента появления данной шины абсолютно все видеокарты используют именно ее.
Видеокарта GIGABYTE GeForce GTX 770
Однако это далеко не все что умеет шина PCI Express. Ее используют производители других комплектующих.
Звуковая карта SUS Xonar DX
SSD накопитель OCZ Z-Drive R4 Enterprise
Что такое PCIe (PCI Express)?
PCI Express (Peripheral Component Interconnect Express) или как часто сокращают «PCIe» или «PCI-E» — является стандартным типом подключения для внутренних устройств в компьютере.
В настоящее время PCI Express относится к современным слотам расширения на материнской плате, которые принимают различные карты расширения на основе PCIe (звуковые карты, сетевые карты и тд).
PCI Express практически заменил AGP и PCI, которые в свою очередь заменили старый тип соединения, называемый ISA.
Хотя компьютеры могут иметь различные типы слотов расширения, PCI Express считается стандартным внутренним интерфейсом. Многие материнские платы компьютеров сегодня производятся только со слотами PCIe.
Как работает PCI Express?
Подобно более старым стандартам, таким как PCI и AGP, устройства на основе PCI Express физически вставляются в слот PCI Express на материнской плате.
Интерфейс PCI Express обеспечивает высокую пропускную способность между устройствами и материнской платой, а также другим оборудованием.

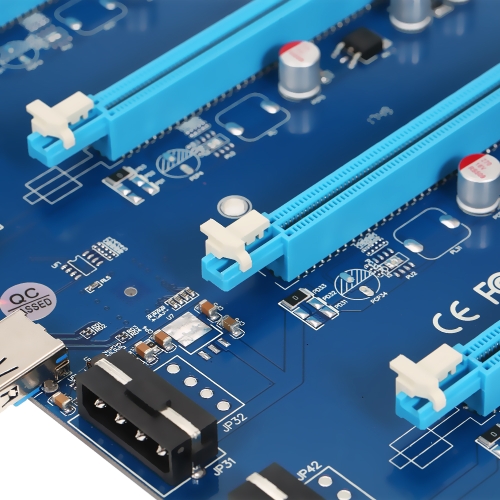

Существует также внешняя версия PCI Express, она называется External PCI Express, но часто сокращается до ePCIe (используется чаще в майнинге, когда необходимо подключить несколько видеокарт к одной материнской плате).
Какие существуют форматы PCI Express?
«PCI Express x1» … «PCI Express 3.0» … «PCI Express x16». Что означает «х»? Как узнать, что поддерживает ваш компьютер? Работает ли карта PCI Express x1 со слотом PCI Express x16? Если вы задаете такие же вопросы, не волнуйтесь, вы не одиноки!
Когда вы покупаете карту расширения для своего компьютера, например новую видеокарту, часто не ясно, какая из различных технологий PCIe лучше и какая будет работать с вашим ПК.
Однако, как бы сложно все это ни выглядело, на самом деле все довольно просто, если вы понимаете две важные вещи о PCIe — первая часть названия описывает физический размер, вторая часть названия описывает версию технологии. Подробнее ниже.
Размеры PCIe: x1, x4, x8, x16
Как следует из подзаголовка, число после «x» означает физический размер карты или слота PCIe, причем «x16» — самый большой, а «x1» — самый маленький.
| Название | Кол-во пинов | Длина |
| PCI Express x1 | 18 | 25 мм |
| PCI Express x4 | 32 | 39 мм |
| PCI Express x8 | 49 | 56 мм |
| PCI Express x16 | 82 | 89 мм |
Карты PCIe подходят к любому слоту PCIe на материнской плате, по крайней мере, такого размера. Например, карта PCIe x1 поместится в любой слот PCIe x4, PCIe x8 или PCIe x16. Карта PCIe x8 поместится в любой слот PCIe x8 или PCIe x16.
Карты PCIe, размер которых превышает размер слота PCIe, могут поместиться и в меньший слот, но только в том случае, если этот слот PCIe является открытым т.е. не имеет перегородок на конце слота.
Версии PCIe: 1.0, 2.0, 3.0, 4.0
Любое число после PCIe, которое указано на продукте (устройстве) или материнской плате, указывает номер последней версии поддерживаемой PCI Express.
Сравнение версий PCI Express:
| Версия | Пропускная способность | Пропускная способность (PCIe x16) |
| PCI Express 1.0 | 2 Gbit/s (250 MB/s) | 32 Gbit/s (4000 MB/s) |
| PCI Express 2.0 | 4 Gbit/s (500 MB/s) | 64 Gbit/s (8000 MB/s) |
| PCI Express 3.0 | 7.877 Gbit/s (984.625 MB/s) | 126.032 Gbit/s (15754 MB/s) |
| PCI Express 4.0 | 15.752 Gbit/s (1969 MB/s) | 252.032 Gbit/s (31504 MB/s) |
Все версии PCI Express имеют обратную и прямую совместимость, это означает, что независимо от того, какую версию поддерживает карта PCIe или ваша материнская плата, они должны работать вместе.
Как видно из таблице, основные обновления стандарта PCIe каждый раз резко увеличивали пропускную способность.
При улучшении версии исправлялись ошибки, добавлялись функции и улучшалось управление питанием, но увеличение пропускной способности — это наиболее важное изменение от версии к версии.
Максимальная совместимость с PCIe
Для обеспечения максимальной производительности (т.е. самой высокой пропускной способности) необходимо выбирать самую высокую версию PCIe, которую поддерживает ваша материнская плата, а так же самый большой размер PCIe.
Например, видеокарта PCIe 3.0 x16 обеспечит максимальную производительность только в том случае, если материнская плата также поддерживает PCIe 3.0 и имеет свободный слот PCIe x16. Если материнская плата поддерживает только PCIe 2.0, карта будет работать только до скорости, поддерживаемой PCIe 2.0 т.е. 64 Гбит/с в слоте x16.
Что заменит PCIe в будущем?
Разработчики видеоигр всегда стремятся создавать игры, которые будут еще более реалистичными, но могут сделать это только в том случае, если смогут передавать большие объемы данных, а для этого требуются более быстрые интерфейсы.
PCI Express 5.0, представленная в 2019 году, поддерживает пропускную способность 31,504 ГБ/с на полосу (3938 МБ/с), что вдвое больше, чем у PCIe 4.0.
Мир IT рассматривает и ряд других стандартов интерфейса, отличных от PCIe, но, поскольку они потребуют серьезных изменений в оборудовании, PCIe, похоже, останется лидером в течение длительного времени.
Плюсы, минусы и отличия (особенно для твердотельных накопителей)
Модернизация или сборка ПК и вам интересно, как компоненты M.2 сочетаются с PCI-e? Мы можем помочь!
Мы составили это краткое руководство, чтобы охватить все, что вам нужно, чтобы точно определить, какой из этих двух вариантов лучше всего подойдет для вашего ПК, особенно при работе с твердотельными накопителями.
Чем M.2 отличается от PCIe Слот PCI-e рядом с дисководом M.2 / Christian Wiediger / Shutterstock В отличие от PCI-e, который представляет собой исключительно семейство разъемов, M.
2 может относиться как к типу разъема, так и к форм-фактору. Форм-фактор M.2, ранее известный как форм-фактор следующего поколения, относится к типу карт расширения, предназначенных для замены стандарта карт PCI-e Mini.
Компоненты с форм-фактором M.2 намного меньше, чем альтернативы PCI-e, что делает их особенно полезными в небольших устройствах, таких как ноутбуки и планшеты, но они также, как правило, дороже, чем их более крупные собратья.
Форм-фактор M.2 технически можно использовать с Wi-Fi, Bluetooth, NFC и другими устройствами/функциями, но чаще всего он используется с твердотельными накопителями (SSD).
Хотя твердотельные накопители M.2, как правило, дороже и не могут хранить столько данных, как 2,5-дюймовые модели или модели mSATA, крошечные размеры форм-фактора позволяют устанавливать их на устройствах с ограниченным пространством и на материнских платах, слишком тесных для более крупных компонентов. И хотя форм-фактор впечатляет сам по себе, это лишь часть того, что делает M.
2 шагом вперед по сравнению с предыдущими стандартами.
Реальные преимущества M.2 по сравнению с PCI-e связаны с возможностями подключения слотов M.2, а не с форм-фактором.
Большинство новых материнских плат имеют по крайней мере один слот M.2, и внутри этих маленьких портов происходит много всего. Вместо того, чтобы принимать один тип разъема, компонента или интерфейса, слоты M.2 предоставляют универсальный магазин для всех потребностей подключения компонентов вашего компьютера.
Разъемы M.2 совместимы с портами PCI-e (3.0 или новее), PCI-e NVMe, SATA (3.0 или новее) и портами USB 3.0, что позволяет им поддерживать широкий спектр функций и делает их (теоретически ) совместим с огромным количеством устройств и материнских плат.
Совместимость с портами PCI-e с поддержкой NVMe сама по себе является большим преимуществом, особенно когда речь идет о твердотельных накопителях.
Твердотельные накопители M.
2 в настоящее время являются самой популярной реализацией как разъема, так и форм-фактора. Помимо компактного размера и возможности подключения непосредственно к материнской плате (в отличие от кабельных разъемов на жестких дисках и стандартных твердотельных накопителях), твердотельные накопители M.2 также можно настроить для работы с SATA, PCI-e и PCI-e. NVMe.
Это означает, что они подходят для большинства существующих систем. И, как правило, компонент M.2 будет в основном plug-and-play, но это легко исправить, если он не отображается.
Хотя такая широкая совместимость важна, однако возможность взаимодействия с PCI-e NVMe значительно более эффективна.
Стандартный порт PCI-e обеспечивает скорость передачи данных в шесть раз выше, чем интерфейсы SATA, а порты PCI-e с поддержкой NVMe обеспечивают еще более быструю передачу. Твердотельные накопители NVMe работают быстрее, чем любые другие внутренние носители данных, представленные сегодня на рынке, и большинство доступных моделей имеют форм-фактор M.
2. Вы можете найти в некоторых 2,5-дюймовых твердотельных накопителях NVMe, но они достаточно необычны, чтобы было несложно назвать совместимость NVMe большим, полуэксклюзивным пером в кепке M.2.
Если вас интересует сравнение твердотельных накопителей M.2 и стандартных 2,5-дюймовых твердотельных накопителей SATA, у нас есть подробное руководство по производительности, специально сравнивающее их.
Продукты M.2 и PCIe и совместимость Ekkaphan Chimpalee / ShutterstockС портами PCI-e совместимы или подключаются гораздо больше компонентов, чем с портами M.2. Ознакомьтесь со списками ниже, чтобы понять, что с чем работает.
Существующие компоненты, совместимые с M.2:
- Твердотельные накопители
Theoretical M.2 Components/Uses:
- Wi-Fi Cards
- Bluetooth
- Near Field Communication
- Satellite Navigation
- Digital Radio
- Wireless WAN
PCI-e Compatible Components:
- Видеокарты
- Жесткие диски
- Твердотельные накопители
- Wi-Fi
- Аппаратное обеспечение Ethernet
Мы не можем сравнивать теоретические продукты с существующими, но мы можем сравнить одну категорию, где PCI-e и Перекрытие M.
2: твердотельные накопители.
На рынке представлено множество твердотельных накопителей, поэтому вместо того, чтобы сравнивать их все, мы остановимся на самых популярных доступных моделях.
Твердотельные накопители M.2 NVMe
1. ADATA XPG Gammix S70 Blade (щелкните, чтобы узнать текущую цену на Amazon)
Рейтинг лучших твердотельных накопителей PCI-e 4.0 NVMe 2021 года для серьезных геймеров, составленный PC Mag, этот тонкий M.2 SSD работает так же хорошо в ноутбуке, как и в качестве расширенного хранилища для PlayStation 5. Он доступен с емкостью 512 ГБ, 1 ТБ и 2 ТБ (89 долларов США).0,99, 129,99 и 249,99 долларов соответственно), и он может похвастаться невероятно высокой скоростью чтения/записи 7400 МБ/с и 6800 МБ/с, что более чем в 50 раз быстрее, чем у лучшего жесткого диска. Помимо своей звездной скорости, S70 BLADE оснащен высокопроизводительным радиатором и выдерживает до 1480 TBT (записанных терабайт).
2. Crucial P5 Plus (Нажмите, чтобы узнать текущую цену на Amazon)
PC Mag оценил P5 Plus как лучший массовый твердотельный накопитель PCI-e 4.0 NVMe 2021 года, и нетрудно понять, почему. P5 Plus поставляется с емкостью 500 ГБ, 1 ТБ и 2 ТБ (89 долларов США).0,99, 159,99 и 299,99 долларов США соответственно) и обеспечивает респектабельную скорость чтения/записи 6600 МБ/с и 5000 МБ/с. Он немного медленнее, чем S70 BLADE, и не имеет таких же рейтингов выносливости, но нет ничего постыдного в том, чтобы занять второе место.
Твердотельные накопители PCI-e
Твердотельные накопители M.2 NVMe завоевали рынок с точки зрения цены, популярности и производительности до такой степени, что найти твердотельный накопитель без M.2 и SATA стало настоящей проблемой. Ни одна из следующих моделей не включена ни в один из списков «лучших» или не найдена на многих полках, но они, по крайней мере, дадут вам представление о том, насколько твердотельные накопители M.
2 отличаются от своих 2,5-дюймовых собратьев.
1. 2,5-дюймовый твердотельный накопитель Wintec PCIe (Gen 3.0×4) NVMe SSD (нажмите, чтобы узнать цену от Wintec)
Эти твердотельные накопители емкостью от 240 ГБ до 2 ТБ предлагают хорошее среднее между твердотельными накопителями SATA и более быстрыми, гладкие твердотельные накопители M.2. Их разъемы PCI-e 3.0 ограничивают скорость чтения/записи до 2800 МБ/с и 1550 МБ/с соответственно, но то, что им не хватает в скорости, компенсируется выносливостью. Компания Wintec применила ряд проприетарного программного обеспечения и архитектур, чтобы эти твердотельные накопители работали как можно дольше, и их тяжелая работа дала этим твердотельным накопителям рейтинг выносливости до 279.3 ТБВт идеально подходит для долгосрочного корпоративного использования.
2. 2,5-дюймовый твердотельный накопитель NVMe PCIe Gen 3×4 Monarch U.2 (нажмите, чтобы узнать цену от Monarch)
Эти твердотельные накопители обеспечивают практически такую же производительность, как и указанные выше твердотельные накопители Wintec; их скорость чтения/записи составляет 2800 МБ/с и 1550 МБ/с соответственно, а их среднее время наработки на отказ оценивается более чем в 2 миллиона часов, что примерно сопоставимо с 2793TBW Wintec.
Они доступны емкостью 256 ГБ, 512 ГБ, 1 ТБ и 2 ТБ, но ошибка на веб-сайте M-Factor затрудняет определение их стоимости.
PCI-e (иногда пишется как PCIe) расшифровывается как Peripheral Component Interconnect Express. Слот PCI-e используется для подключения высокоскоростного компонента к материнской плате. Раньше на рынке существовало несколько различных стандартов шины расширения (разъем/канал передачи данных), но все изменилось, когда в 2003 году был представлен PCI-e. В настоящее время вам будет трудно найти материнскую плату без какой-либо версии Разъемы PCI-e, и то же самое верно для большинства компонентов.
Звучит сложно, и это так и есть, но на самом деле все сводится к этой довольно простой концепции.
Слоты PCI-e обычно имеют пять различных конфигураций: x1, x4, x8, x16 и x32. Цифры, стоящие после «x», относятся к количеству дорожек в каждом слоте, что помогает определить, сколько данных слот может передавать на материнскую плату и с нее.
Каждая дорожка может передавать определенный объем данных за цикл, поэтому чем больше полос, тем больше пропускная способность и более быстрая передача данных. Для разных компонентов требуются слоты большего или меньшего размера — например, для графических процессоров обычно требуется слот x16, а количество и размер слотов PCI-e материнской платы определяют типы компонентов, которые вы можете установить в компьютер.
Материнская плата также может ограничивать возможности вашего компьютера, если ее слоты PCI-e принадлежат не тому поколению. Стандарт PCI-e улучшался и корректировался несколько раз за 19 лет своего существования, и каждое последующее поколение сопровождалось значительными улучшениями. Первоначальный стандарт PCI-e 1.0 имел максимальную пропускную способность 8 ГБ/с. PCI-e 2.0 вышел четыре года спустя с максимальной пропускной способностью 16 ГБ/с, и его затмил только дебют PCI-e 3.0 в 2010 году, максимальная скорость которого составляла 32 ГБ/с.
Текущий стандарт PCI-e 4.
0 вышел в 2017 году с огромной пропускной способностью 64 ГБ/с, но производителям потребовалось некоторое время, чтобы наверстать упущенное. Таким образом, хотя многие материнские платы, выпущенные в период с 2017 года по настоящее время, имеют порты PCI-e 4.0, многие компоненты по-прежнему указаны как совместимые с PCI-e 3.0. Однако это не означает, что материнская плата со слотами PCI-e 4.0 — плохая идея; Поколения PCI-e совместимы как в прямом, так и в обратном направлении, а это означает, что компонент PCI-e 3.0 будет работать нормально, если вы вставите его в слот PCI-e 4.0, и наоборот. Единственным недостатком этого является то, что рассматриваемый компонент будет работать на скоростях PCI-e 3.0, а не PCI-e 4.0, поэтому вы упустите всю эту дополнительную пропускную способность.
Подводя итог, скажем, что PCI-e — это класс разъемов, используемых практически в каждом компьютере. M.2 — это тоже тип разъема, но это также форм-фактор, характеризующийся небольшими тонкими компонентами, которые подходят для компьютеров, ноутбуков и планшетов с ограниченным пространством.
Порты M.2 в основном используются для твердотельных накопителей M.2 NVMe, самых быстрых носителей данных на рынке, а порты PCI-e используются для гораздо более широкого спектра компонентов.
Популярность твердотельных накопителей M.2 NVMe затрудняет их сравнение с 2,5-дюймовыми твердотельными накопителями PCI-e (на самом деле их уже не так много), но можно с уверенностью сказать, что вы захотите посмотреть в Категория M.2, если вам нужен невероятно быстрый твердотельный накопитель.
И, как всегда, независимо от того, какой тип SSD вы выберете, вы можете гарантировать, что он превзойдет любой сопоставимый жесткий диск.
Все, что вам нужно знать о PCI Express
Введение
Содержимое
Начиная с первого ПК, выпущенного в 1981 году, в компьютере были слоты расширения, в которые можно было установить дополнительные карты для расширения возможностей, недоступных на материнской плате компьютера. В настоящее время наиболее распространенным типом доступных слотов расширения является PCI Express.
В этом руководстве вы узнаете все, что вам нужно знать об этом типе подключения: как оно работает, версии, слоты и многое другое.
Прежде чем говорить о PCI Express, мы должны немного рассказать об истории слотов расширения ПК и их основных проблемах, чтобы вы могли понять, чем отличается PCI Express.
| Предварительный просмотр | Продукт | |
|---|---|---|
Mailiya PCI-E на USB 3.0 4-портовая карта расширения PCI Express (карта PCIe), сверхскоростная карта USB 3. 0 с… | Купить на Амазоне |
Ниже мы перечислим наиболее распространенные типы слотов расширения, которые были выпущены для ПК на протяжении всей его истории:
- ISA (архитектура промышленного стандарта)
- MCA (микроканальная архитектура)
- EISA (расширенная стандартная архитектура)
- VLB (локальная шина VESA)
- PCI (межсоединение периферийных компонентов)
- PCI-X (расширенное соединение периферийных компонентов)
- AGP (ускоренный графический порт)
- PCI Express (Peripheral Component Interconnect Express)
Новые типы слотов расширения выпускаются всякий раз, когда оказывается, что доступные типы слотов слишком медленны для определенных приложений. Например, исходный слот ISA, доступный на оригинальном IBM PC, а также на IBM PC XT и их клонах, имел максимальную теоретическую скорость передачи (то есть пропускную способность) всего 4,77 МБ/с (4,77 МГц при передаче восьми битов за такт).
. 16-разрядная версия ISA, выпущенная вместе с IBM PC AT в 19 г.84 почти удвоил доступную полосу пропускания до 8 МБ/с (8 МГц, передавая 16 бит каждые два такта; каждый цикл доступа на шине ISA занимает два такта), но это число было крайне низким даже во времена приложения с высокой пропускной способностью, такие как видео.
Затем IBM выпустила слот MCA для своей линейки компьютеров PS/2, и, поскольку он был защищен авторским правом, другие производители могли использовать его только в том случае, если они вступили в схему лицензирования с IBM, и только пять компаний сделали это (Apricot, Dell, Tandy, Research Machines и Olivetti). Таким образом, слоты MCA были ограничены несколькими моделями ПК этих брендов. Девять производителей ПК объединились для создания слота EISA, но он не увенчался успехом по двум причинам. Во-первых, он сохранял совместимость с исходным слотом ISA, поэтому его тактовая частота была такой же, как у 16-битного слота ISA. Во-вторых, в альянс не входили производители материнских плат, поэтому самодельщики и другие производители не имели доступа к этому слоту, как это произошло со слотом MCA.
Первым выпущенным настоящим высокоскоростным слотом был VLB. Более высокая скорость была достигнута за счет привязки слота к локальной шине ЦП, т. е. к внешней шине ЦП. Таким образом, слот работал на той же скорости, что и внешняя шина ЦП, которая является самой быстрой шиной, доступной на ПК. В приведенной ниже таблице мы указываем, что этот слот использует тактовую частоту 33 МГц, но фактическая тактовая частота будет зависеть от используемого процессора. (Большинство ЦП в то время использовали внешнюю тактовую частоту 33 МГц, но также были доступны ЦП с внешней тактовой частотой 25 МГц и 40 МГц.) Проблема с этой шиной заключалась в том, что она была разработана специально для локальной шины процессоров класса 486. . Когда процессор Pentium был выпущен, он был с ним несовместим, так как использовал локальную шину с другими характеристиками (внешняя тактовая частота 66 МГц вместо 33 МГц и 64-битная передача данных вместо 32-битной).
Первое общеотраслевое решение появилось в 1992 году, когда Intel возглавила отрасль, создав «окончательный» слот расширения PCI.
Позднее к альянсу, известному сегодня как PCI-SIG (PCI Special Interest Group), присоединились и другие компании. PCI-SIG отвечает за стандартизацию слотов PCI, PCI-X и PCI Express. Кстати, некоторые неспециалисты с трудом различают PCI, PCI-X и PCI Express («PCIe»). Несмотря на то, что эти названия похожи, они относятся к совершенно разным технологиям.
PCI — это независимая от платформы шина, которая подключается к системе с помощью микросхемы моста (которая является частью набора микросхем материнской платы). Всякий раз, когда выпускается новый ЦП, вы по-прежнему можете использовать ту же шину PCI, перепроектировав микросхему моста вместо перепроектирования шины, что было нормой до создания шины PCI.
Шина — это путь данных, к которому можно подключить несколько устройств одновременно, используя этот путь данных. Наиболее очевидными устройствами, подключенными к шине PCI, были слоты расширения, но интегрированные компоненты, доступные на материнской плате, такие как встроенный сетевой чип, могли быть подключены к шине PCI.
Несмотря на то, что теоретически возможны другие конфигурации, наиболее распространенной реализацией шины PCI была тактовая частота 33 МГц с 32-разрядным путем передачи данных, обеспечивающая пропускную способность 133 МБ/с.
Шина PCI-X — это версия шины PCI, работающая на более высоких тактовых частотах и с более широкими путями данных для материнских плат серверов, обеспечивающая более высокую пропускную способность для устройств, которым требуется более высокая скорость, таких как высокопроизводительные сетевые карты и контроллеры RAID.
Когда шина PCI оказалась слишком медленной для высокопроизводительных видеокарт, был разработан слот AGP. Этот слот использовался исключительно для видеокарт.
Затем, наконец, PCI-SIG разработала соединение под названием PCI Express (ранее известное как «3GIO» и официально сокращенное как «PCIe», хотя большинство людей неправильно сокращают его как «PCI-E»). Несмотря на свое название, PCI Express работает радикально иначе, чем шина PCI.
- PCI — это шина, тогда как PCI Express — это соединение «точка-точка», т. е. соединяет только два устройства; никакое другое устройство не может использовать это соединение. Просто чтобы уточнить, на материнской плате, использующей стандартные слоты PCI, все устройства PCI подключены к шине PCI и используют один и тот же путь данных, поэтому узкое место (т. Е. Снижение производительности, поскольку более одного устройства хотят передавать данные одновременно) может произойти. На материнской плате со слотами PCI Express каждый слот PCI Express подключен к набору микросхем материнской платы с использованием выделенной линии, не разделяя эту линию (путь данных) с другими слотами PCI Express. Кроме того, устройства, встроенные в материнскую плату, такие как сетевые контроллеры, контроллеры SATA и USB, обычно подключаются к набору микросхем материнской платы с помощью выделенных соединений PCI Express.
- PCI и все другие слоты расширения используют параллельную связь, в то время как PCI Express основан на высокоскоростной последовательной связи.
- PCI Express основан на отдельных линиях, которые можно сгруппировать для создания соединений с более высокой пропускной способностью. Знак «x», следующий за описанием соединения PCI Express, указывает на количество линий, используемых этим соединением.
Соединение PCI Express является предметом данного руководства. Подробнее о том, как это работает, мы поговорим на следующих страницах.
Ниже приведена таблица, в которой сравниваются основные характеристики слотов расширения, когда-либо существовавших для ПК.
| Slot | Clock | Number of Bits | Data per Clock Cycle | Bandwidth |
| ISA | 4.77 MHz | 8 | 1 | 4,77 МБ/с |
| ISA | 8 МГц | 16 | 0.5 | 8 MB/s |
| MCA | 5 MHz | 16 | 1 | 10 MB/s |
| MCA | 5 MHz | 32 | 1 | 20 MB/s |
| EISA | 8. 33 MHz | 32 | 1 | 33.3 MB/s (16.7 MB/s typically) |
| VLB | 33 MHz | 32 | 1 | 133 MB/s |
| PCI | 33 MHz | 32 | 1 | 133 MB/s |
| PCI-X 66 | 66 MHz | 64 | 1 | 533 MB/s |
| PCI-X 133 | 133 MHz | 64 | 1 | 1,066 MB/s |
| PCI-X 266 | 133 MHz | 64 | 2 | 2,132 MB/s |
| PCI-X 533 | 133 MHz | 64 | 4 | 4266 МБ/с |
| AGP x1 | 66 MHz | 32 | 1 | 266 MB/s |
| AGP x2 | 66 MHz | 32 | 2 | 533 MB/s |
| AGP x4 | 66 MHz | 32 | 4 | 1,066 MB/s |
| AGP x8 | 66 MHz | 32 | 8 | 2,133 MB/s |
PCIe 1. 0 x1 | 2.5 GHz | 1 | 1 | 250 MB/s |
| PCIe 1.0 x4 | 2.5 GHz | 4 | 1 | 1,000 MB/s |
| PCIe 1.0 x8 | 2.5 GHz | 8 | 1 | 2,000 MB/s |
| PCIe 1.0 x16 | 2.5 GHz | 16 | 1 | 4,000 MB/s |
| PCIe 2.0 x1 | 5 GHz | 1 | 1 | 500 MB/ с |
| PCIe 2.0 x4 | 5 GHz | 4 | 1 | 2,000 MB/s |
| PCIe 2.0 x8 | 5 GHz | 8 | 1 | 4,000 MB/s |
| PCIe 2.0 x16 | 5 GHz | 16 | 1 | 8,000 MB/s |
| PCIe 3.0 x1 | 8 GHz | 1 | 1 | 1,000 MB/s |
| PCIe 3.0 x4 | 8 ГГц | 4 | 1 | 4,000 MB/s |
PCIe 3. 0 x8 | 8 GHz | 8 | 1 | 8,000 MB/s |
| PCIe 3.0 x16 | 8 GHz | 16 | 1 | 16 000 МБ/с |
Последнее обновление 07.10.2022 в 22:26 / Партнерские ссылки / Изображения из Amazon Product Advertising API
Слоты расширения PCI / PCI Express / PCI-X
Переключить навигацию
Поиск
ПОЗВОНИТЕ НАМ ПРЯМО СЕЙЧАС
(909) 597-7588
Меню
Учетная запись
Настройки
Язык
Кассовый магазин
- Цитата Магазин
ГЛОССАРИЙ-Слоты расширения
PCI-Express
PCI-X
PCI
PCI-Express
Канал PCI Express построен на основе пар последовательных (1-битных) однонаправленных соединений точка-точка, известных как «дорожки».
. Это резко контрастирует со стандартом PCI, который представляет собой систему на основе шины, в которой все устройства используют один и тот же двунаправленный 32-битный (или 64-битный) параллельный путь прохождения сигнала. В PCIe 1.1 (в настоящее время наиболее распространенная версия) каждая полоса отправляет информацию со скоростью 250 МБ/с (250 миллионов байт в секунду) в каждом направлении. PCIe 2.0 удваивает это, появившись в конце 2007 года и найденный в более новых системах, таких как Mac Pro. Последний предложенный стандарт PCIe 3.0 еще больше увеличит это число (выпуск намечен на 2010 г.). Каждый слот PCIe несет одну, две, четыре, восемь, шестнадцать или тридцать две линии данных между материнской платой и картой. Количество дорожек записывается с префиксом x, например. x1 для однополосной карты и x16 для шестнадцатиполосной карты. Тридцать две линии по 250 МБ/с (PCIe 1.1) обеспечивают максимальную скорость передачи 8 ГБ/с (250 МБ/с x 32, т. е. 8 миллиардов байт в секунду) в каждом направлении.
Однако самый большой размер, обычно используемый для PCIe 1.1, — это x16, что обеспечивает скорость передачи 4 ГБ/с (250 МБ/с x 16) в каждом направлении. Если рассматривать это в перспективе, то скорость передачи данных на одной линии для PCIe 1.1 почти в два раза выше, чем у обычного PCI, у слота с четырьмя линиями скорость передачи сравнима с самой быстрой версией PCI-X 1.0, а у слота с восемью линиями скорость передачи скорость по сравнению с самой быстрой версией AGP. Слоты PCIe бывают разных размеров, определяемых максимальным количеством линий, которые они поддерживают, т.е. х1, х2, х4, х8, х16 и х32. Карта PCIe поместится в слот такого же размера или больше, но не в меньший слот PCIe. Количество дорожек, фактически подключенных к слоту, также может быть меньше числа, поддерживаемого физическим размером слота. Примером может служить слот x8, который на самом деле работает только на x1; эти слоты позволяют использовать любую карту x1, x2, x4 или x8, но только на скорости x1. Этот тип сокета описывается как слот «x8 (режим x1)», что означает, что он физически принимает карты до x8, но работает только на скорости x1.
Полученное преимущество заключается в том, что можно использовать более широкий диапазон карт PCIe, не требуя, чтобы аппаратное обеспечение материнской платы поддерживало полную скорость передачи данных, что позволяет снизить затраты на проектирование и внедрение. Количество дорожек «согласовывается» при включении питания или явно во время работы. Делая количество линий гибким, единый стандарт может удовлетворить потребности карт с высокой пропускной способностью (например, графических карт, карт 10 Gigabit Ethernet и многопортовых карт Gigabit Ethernet), а также быть экономичным для менее требовательных карт. Наряду с обычными картами расширения для настольных компьютеров и серверов электрический интерфейс PCIe используется во множестве других форм-факторов, включая интерфейс карт расширения ExpressCard для ноутбуков. PCIe также часто используется для подключения встроенных периферийных устройств на материнской плате. Спецификации формата поддерживаются и разрабатываются группой из более чем 900 ведущих отраслевых компаний, называемых PCI Special Interest Group (PCI-SIG).
PCI-X
PCI-X был разработан совместно IBM, HP и Compaq и представлен на утверждение в 1998 году для увеличения пропускной способности серверов. такие устройства, как карты Gigabit Ethernet, Fibre Channel и Ultra3 SCSI, позволяют процессорам объединяться в кластеры, пытаются кодифицировать отдельные расширения стандартной шины PCI. PCI-X пересмотрел стандарт PCI, удвоив максимальную тактовую частоту (с 66 МГц до 133 МГц)[1] и, следовательно, объем данных, которыми обмениваются процессор компьютера и периферийные устройства. Стандартный PCI поддерживает до 64 бит на частоте 66 МГц (хотя все, что выше 32 бит на частоте 33 МГц, встречается только в системах высокого класса), а дополнительные стандарты шины перемещают 32 бита на частоте 66 МГц или 64 бита на частоте 33 МГц. Теоретический максимальный объем данных, которыми обмениваются процессор и периферийные устройства с PCI-X, составляет 1,06 ГБ/с по сравнению с 532 МБ/с со стандартным PCI.
PCI-X также повышает отказоустойчивость PCI, позволяя, например, повторно инициализировать неисправные карты или перевести их в автономный режим. PCI-X, как правило, обратно совместим с большинством карт, основанных на стандарте PCI 2.x[1] или более поздней версии, что означает, что карта PCI-X может быть установлена в слот PCI при условии, что она имеет правильную маркировку напряжения для слот и (при вставке в 32-битный слот) ничто не загораживает выступающую часть краевого разъема. Первоначально шина PCI была 5-вольтовой. Позже, в PCI Revision 2.x, шина PCI представляла собой межсоединение с двойным напряжением. В 3.0 это было изменено только на 3,3 вольта. Шина PCI-X несовместима со старыми 5-вольтовыми картами, но новые 3,3-вольтовые карты PCI будут работать в слоте PCI-X.[1] Кроме того, карты PCI и PCI-X обычно можно смешивать на шине PCI-X, но скорость будет ограничена скоростью самой медленной карты. Например, устройство PCI 2.3, работающее на частоте 32 бита и 66 МГц на шине PCI-X 133 МГц, ограничит общую пропускную способность шины до 266 МБ/с.
Чтобы обойти это ограничение и проблему совместимости напряжения, многие материнские платы имеют отдельные каналы PCI-X, которые при необходимости могут быть выделены для различных аппаратных семейств PCI, что обеспечивает лучшую обратную совместимость при сохранении более высокой общей пропускной способности системы. Версии Все карты или слоты PCI-X имеют 64-разрядную реализацию и различаются следующим образом: 66 МГц (добавлено в версии 1.0) 100 МГц (реализовано с помощью адаптера 133 МГц на некоторых серверах) 133 МГц (добавлено в версии 1.0) 266 МГц (добавлено в версии 1.0) в версии 2.0) 533 МГц (добавлено в версии 2.0) Слот 66 МГц (можно найти на старых серверах) 133 МГц (наиболее распространен на современных серверах) 266 МГц (редко, заменяется на PCI-e) 533 МГц (редко, заменяется на PCI -д) PCI-X 2.0. Он добавляет варианты с частотой 266 МГц и 533 МГц, что обеспечивает пропускную способность примерно 2,15 ГБ/с и 4,3 ГБ/с соответственно. В PCI-X 2.0 внесены дополнительные изменения протокола, призванные повысить надежность системы, и добавлены коды исправления ошибок на шину, чтобы избежать повторных отправок.
[1] Чтобы справиться с одной из наиболее распространенных жалоб на форм-фактор PCI-X, был разработан 184-контактный разъем, 16-битные порты, позволяющие использовать PCI-X в устройствах с ограниченным пространством. Подобно PCI-Express, были добавлены функции PtP, позволяющие устройствам на шине взаимодействовать друг с другом, не нагружая ЦП или контроллер шины.
PCI
Interconnect Peripheral Component Interconnect , или стандарт PCI (на практике почти всегда сокращается до PCI), определяет компьютерную шину для подключения периферийных устройств к материнской плате компьютера. Эти устройства могут иметь любую из следующих форм:
* Интегральная схема, встроенная в саму материнскую плату, называемая планарным устройством в спецификации PCI.
* Плата расширения, вставляемая в разъем.
Versions Card
32-разрядная, 33 МГц (добавлена в версии 2.0)
64-разрядная, 33 МГц (добавлена в версии 2.
0)
32-разрядная, 66 МГц (только 3,3 В, добавлена в версии 2.1)
64 разряда, 66 МГц (только 3,3 В, добавлено в версии 2.1)
Слот
32 разряда, 5 В V
PCI предоставляет два отдельных 32-разрядных или 64-разрядных адресных пространства, соответствующих адресным пространствам памяти и портов ввода-вывода процессоров семейства x86. Адреса в этих адресных пространствах назначаются программным обеспечением. Третье адресное пространство, называемое пространством конфигурации PCI, которое использует фиксированную схему адресации, позволяет программному обеспечению определять объем памяти и адресное пространство ввода-вывода, необходимое каждому устройству. Каждое устройство может запрашивать до шести областей пространства памяти или пространства порта ввода-вывода через свои регистры пространства конфигурации. Устройства должны следовать протоколу, чтобы линии прерывания можно было использовать совместно. Шина PCI включает в себя четыре линии прерывания, каждая из которых доступна каждому устройству.
