Короче говоря, MIDI — это способ передачи данных для простого создания музыки.

Лучше всего думать о MIDI как о языке. Тот, который позволяет компьютерам и цифровым устройствам взаимодействовать друг с другом.

Эти цифровые устройства называются MIDI-контроллерами.

Они позволяют вам «управлять» вашей музыкой с помощью языка MIDI. Они бывают всех форм, от MIDI-клавиатур до MIDI-пэдов.

Когда вы играете ноты на MIDI-клавиатуре, подключенной к вашему компьютеру, вы не играете музыку. Вы отправляете данные.

Данные, которые вы отправляете, представляют собой набор инструкций о том, что ваш компьютер должен делать, когда он получает MIDI-данные.

Эти инструкции обычно включают несколько вещей. Нота, которую вы играете, насколько сильно вы играете ноту, как долго удерживать ноту и другие характеристики.

MIDI часто используется для управления виртуальными инструментами внутри цифровой звуковой рабочей станции (DAW). Некоторые примеры: Logic Pro, Ableton, Cubase или Pro Tools.

Виртуальные инструменты также известны как программные инструменты. Это любой инструмент, который живет внутри компьютера и не издает внешних звуков.

Виртуальные инструменты можно «играть» только с помощью MIDI.

Независимо от того, какая у вас DAW или компьютер, он может взаимодействовать с любым другим устройством, оснащенным MIDI.

Сегодня MIDI стало неотъемлемой частью создания музыки. В результате большинство синтезаторов и электронных клавишных имеют MIDI-компонент.

Как мы упоминали выше, MIDI не включает запись звука. MIDI — это просто строка данных.

Он не отправляет реальный аудиофайл, который можно воспроизвести и прослушать. Однако, как мы увидим позже, MIDI-файлы и данные могут быть преобразованы в аудио, если вы хотите это сделать.

Вы можете спросить, что за суета с MIDI.

Одним из основных преимуществ работы с MIDI является его гибкость. После того, как вы создали или отправили MIDI-данные, их можно передать или отредактировать несколькими щелчками мыши.

Работа с MIDI также является простым способом быстрого создания музыки. Это позволяет вам создавать музыку без необходимости что-либо записывать.

Это отличный способ наложить треки, если место записи слишком шумное. Или, может быть, вы путешествуете и у вас нет доступа к микрофонам.

Наконец, файлы, содержащие ваши MIDI-данные, компактны.

Цифровые аудиофайлы, даже очень маленькие, содержат тысячи крошечных сэмплов звука. MIDI-файлы — это просто строки данных.

Это означает, что файлы MIDI намного меньше, чем полный аудиофайл.

Поскольку MIDI-файлы меньше, вашему компьютеру намного проще обрабатывать их сразу несколько. Это означает, что ваша DAW с гораздо меньшей вероятностью выйдет из строя при воспроизведении тридцати MIDI-файлов, чем при воспроизведении тридцати аудиофайлов.

Давайте продолжим думать о MIDI как о языке. Если вы свободно говорите на каком-либо языке, вы можете использовать его как для общения с другими, так и для того, чтобы слушать, когда другие говорят с вами.

Устройства, свободно владеющие MIDI, то есть они могут отправлять или принимать данные MIDI, работают одинаково. За исключением того, что они «говорят» и «слышат» через разъемы для кабелей, называемые портами .

Порт MIDI OUT позволяет устройству отправлять данные MIDI. А порт MIDI IN позволяет устройству принимать MIDI-данные.

На некоторых MIDI-устройствах также имеется третий тип порта, который называется MIDI THRU. Этот порт позволяет устройству копировать входящие MIDI-данные и отправлять строку идентичных данных.

MIDI THRU позволяет MIDI-устройствам отправлять или принимать идентичную информацию. Так что это может быть очень полезно, если вы связываете несколько MIDI-устройств.

Например, если вы хотите, чтобы несколько синтезаторов или драм-машин были синхронизированы с одним и тем же темпом.

Данные MIDI отличаются от аудио. Поэтому мы не можем использовать традиционные аудиокабели для передачи MIDI-данных.

Вместо этого мы используем специальные MIDI-кабели с пятью миниатюрными контактами.

MIDI также можно передавать через USB. Это может произойти несколькими способами.

Одним из способов является отправка MIDI-данных на MIDI-интерфейс, предназначенный именно для этой задачи.

Интерфейсы MIDI можно рассматривать как трансляторы. Они преобразуют MIDI-данные в инструкции, которые может прочитать компьютер.

Затем интерфейс отправляет данные в вашу DAW через USB.

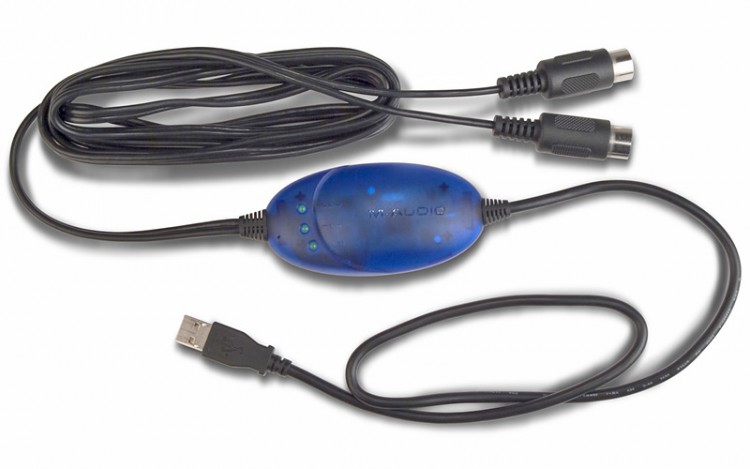

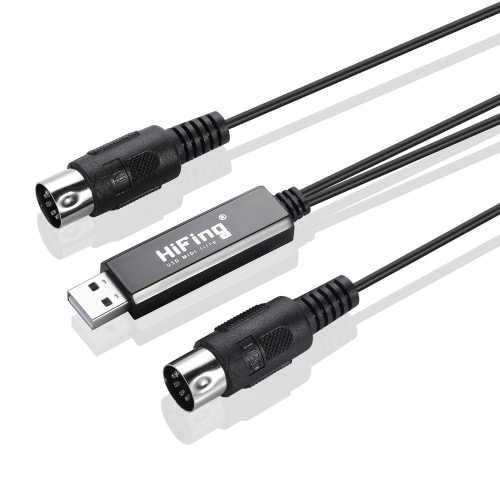

В качестве альтернативы можно использовать специальный кабель MIDI-to-USB. Он позволяет вам обойти MIDI-интерфейс и отправлять данные напрямую с вашего устройства на компьютер, как показано ниже.

Шнур имеет штекер MIDI на одном конце и штекер USB на другом.

Некоторые MIDI-устройства даже имеют собственные порты USB, которые позволяют использовать кабель USB-to-USB.

Чтобы определить наилучший подход для ваших устройств, обратитесь к руководству или спецификациям вашего MIDI-контроллера.

Итак, теперь, когда мы знаем, что такое MIDI и для чего оно нужно, давайте погрузимся в мир его использования для создания музыки!

Для начала вам понадобится какой-нибудь способ создания MIDI.

В этом примере мы будем использовать, вероятно, самую простую настройку генерации MIDI. MIDI-клавиатура, подключенная напрямую к компьютеру с помощью кабеля MIDI-to-USB.

В нашем примере мы будем использовать DAW Logic Pro X.

Важно отметить, что не все MIDI-контроллеры имеют формат фортепиано.

Другие типы контроллеров включают барабанные пэды, сэмплеры и секвенсоры.

Давайте начнем с подключения нашей MIDI-клавиатуры к компьютеру с помощью MIDI-кабеля. Подключите один конец кабеля к порту MIDI OUT на клавиатуре и подключите USB к компьютеру.

Создайте новую дорожку виртуальных инструментов с инструментом, на котором вы хотите играть.

Убедитесь, что ваша клавиатура и DAW подключены, сыграв несколько нот, и готово!

Несмотря на то, что использование виртуального инструмента с MIDI — это прекрасно, это не единственный способ использования вашего MIDI-контроллера.

Иногда вам может понадобиться использовать внешние MIDI-инструменты.

Вы можете запускать аппаратные синтезаторы или сэмплеры. Или вы можете использовать программный инструмент в совершенно другой DAW.

Для этого в Logic создайте новую дорожку External MIDI, а не дорожку виртуальных инструментов.

Этот тип дорожек направляет MIDI-данные во внешнее место назначения, а затем обратно в DAW.

Теперь вы готовы начать создавать музыку с помощью MIDI!

Попробуйте сыграть несколько первых аккордов. Когда вы играете каждую ноту, MIDI-контроллер взаимодействует с DAW, отправляя несколько сообщений.

Вот некоторые из отправляемых сообщений:

• Note ON: сообщает DAW, какая нота воспроизводится и как долго.
• Note OFF: Сообщает DAW, что воспроизведение ноты остановлено.
• Velocity: сообщает DAW, насколько сильно играется нота.

В мире MIDI скорость может быть от 0 до 127.

Низкая скорость означает, что нота воспроизводится мягко. Высокая скорость означает, что нота играется громко.

В зависимости от вашего MIDI-контроллера у вас могут быть другие возможные сообщения, которые можно отправлять.

Например, моя MIDI-клавиатура имеет встроенное колесо высоты тона. Я могу использовать его для изменения высоты тона вверх и вниз.

Операции в DAW для записи MIDI такие же, как и для записи звука. Нажмите кнопку записи, чтобы начать, а когда закончите, нажмите кнопку «Стоп».

Помните, мы говорили о том, насколько гибким может быть MIDI? Давайте посмотрим на эту гибкость в действии.

После того, как вы ввели разделы, которые хотите воспроизвести, вы можете войти в DAW и отредактировать или изменить исполнение.

Хотите добавить, изменить или удалить определенные заметки? Дважды щелкните раздел MIDI, который вы создали.

Это открывает Logic’s Piano Roll Editor в строке под аранжировкой основной дорожки. Piano Roll показывает MIDI-ноты в виде цветных блоков вместе с высотой тона, скоростью и длиной.

Высота звука указана на вертикальной клавиатуре с левой стороны Piano Roll. Длина отмечена по горизонтальной оси размером ноты MIDI. Скорость отмечается цветом блока MIDI.

Большинство DAW имеют что-то подобное для удобного управления MIDI-данными.

Попробуйте выбрать заметку с помощью мыши и переместить ее. Вы можете изменить, какие ноты будут воспроизводиться и когда.

Изменяйте скорость нот, дублируйте ноты, создавайте новые или удаляйте те, которые вы не хотите слышать. Мир это твоя устрица!

ПРИМЕЧАНИЕ. Если вы хотите узнать, как сделать звучание ваших MIDI-струн более реалистичным, посмотрите это видео:

Вы когда-нибудь задумывались, почему создавать музыку в эпоху цифровых технологий так здорово? Одной из причин должна быть относительная легкость, с которой вы можете получить доступ к различным инструментам и методам. В прошлом, если вам нужна была струнная секция, вам приходилось нанимать профессиональных струнников. Если ваша игра на барабанах была не в ритме, вам нужно было записать

. Вы также можете вернуться и добавить больше MIDI-данных по сравнению с предыдущим исполнением.

Это означает, что вы можете, например, записывать барабанные партии по частям. Записывайте разные части комплекта при каждом проходе.

На самом деле вам даже не нужно использовать внешний MIDI-контроллер для создания музыки с помощью MIDI.

Многим нравятся привычные контроллеры, похожие на настоящие инструменты. Но вы также можете создавать MIDI-треки с помощью мыши и компьютерной клавиатуры.

В Logic это можно сделать, щелкнув правой кнопкой мыши по дорожке и выбрав «Создать пустую область MIDI».

Затем вы можете перейти в секцию Piano Roll, расположенную под дорожками, и нарисовать карандашом ноты и аккорды, которые вы хотите услышать.

Хотите сменить виртуальный инструмент после того, как вы уже записали MIDI-партию? Перейдите к треку, который вы только что записали, и прокрутите все доступные инструменты.

Вы можете выбрать любой инструмент. Производительность будет одинаковой независимо от того, что вы выберете.

Это отличный способ быстро попробовать новые аранжировки с разными инструментами.

Например, вы можете захотеть увидеть, как каждая из ваших различных синтезаторных струн может вписаться в определенный микс. Таким образом, вы можете воспроизвести раздел, а затем циклически переключаться, пока не найдете звук, который работает лучше всего.

Возможно, вы немного переиграли этот фрагмент и хотите сделать его ритмичнее. Преимущество MIDI в том, что ноты можно настроить так, чтобы они идеально соответствовали ритму.

Этот процесс называется квантованием.

Например, если я хочу отквантовать MIDI-исполнение в Logic, все, что мне нужно сделать, это перейти на левую боковую панель в разделе «Регион».

Я могу выбрать ноту, до которой хочу выполнить квантизацию, и мое исполнение сразу становится идеальным.

Я квантизирую свое исполнение до четвертных нот. Это означает, что все мои ноты будут соответствовать каждой четверти такта.

Хотите добавить другие MIDI-эффекты? Давайте попробуем добавить в Logic MIDI-эффект под названием Note Repeater.

Точно так же, как звучит, этот эффект будет повторять каждую ноту определенное количество раз.

В Logic есть несколько других типов MIDI-эффектов.

Эффект Chord Trigger будет запускать разные аккорды для каждой взятой вами ноты. А арпеджиатор создает разные паттерны нот для каждой MIDI-ноты.

Хотите конвертировать MIDI в аудиофайл? Это довольно легко сделать в большинстве DAW.

Если в Logic щелкнуть правой кнопкой мыши область MIDI, появится опция «Экспортировать как аудиофайл». Затем я могу экспортировать и сохранять дорожку в виде аудиофайлов на свой компьютер.

ОБНОВЛЕНИЕ: Мы выпустили отличное видео, которое поможет вам получить вдохновение, используя MIDI FX:

Вы когда-нибудь задумывались, почему создавать музыку в цифровую эпоху так здорово? Одной из причин должна быть относительная легкость, с которой вы можете получить доступ к различным инструментам и методам. В прошлом, если вам нужна была струнная секция, вам приходилось нанимать профессиональных струнников. Если вы играли не в такт, вам приходилось записывать

MIDI — незаменимый инструмент современного музыкального продюсера. Особенно учитывая его гибкость и простоту использования.

Вы можете не только «играть» практически на любом инструменте, но и добавлять эффекты. Возможности безграничны.

Надеюсь, эта статья вдохновила вас на интеграцию MIDI в процесс создания музыки!

Следующие шаги

Если вы хотите глубже погрузиться в производство музыки и узнать, что на самом деле нужно для создания профессионально звучащих миксов…

И вы продюсер среднего или продвинутого уровня…

Обязательно ознакомьтесь с бесплатным мастер-классом :

Наслаждайтесь!

Томас Нэт

Томас Нэт — музыкант, автор песен и инженер из Нью-Йорка. Ему нравится все, что связано со звуком и музыкой, и когда он не занят этими вещами, он, вероятно, ценит великолепие Принца. Не стесняйтесь написать ему и подключиться по адресу [email protected]

Введение в MIDI-соединения — iConnectivity

MIDI означает цифровой интерфейс музыкальных инструментов. Он состоит из набора цифровых сигналов, которые используются для управления и игры на электронных музыкальных инструментах.

Важно понимать, что MIDI не содержит никакого реального звука, это просто инструкции о том, как другие инструменты должны создавать звук. В этом смысле он работает как дирижер оркестра. Дирижер не издает никаких звуков сам по себе, но он посылает сигналы всем остальным членам оркестра, которые говорят им, что играть, когда играть и какое выражение использовать во время игры. MIDI похож на электронную версию этого.

Существует четыре способа передачи MIDI с помощью интерфейса iConnectivity:

1. DIN-MIDI

2. USB-DAW

3. USB-MIDI

4. RTP-MIDI

по очереди.

Соединение DIN-MIDI

Эти кабели с круглыми 5-контактными разъемами (официально называемые разъемами DIN 41524) изначально использовались в качестве кабелей Hi-Fi еще в 1970-х годах. Эти кабели устарели в 1980-х годах, и когда в 1983 году был изобретен MIDI, у многих японских производителей было много таких кабелей, от которых им нужно было избавиться, поэтому они решили сделать это первым стандартом MIDI-кабелей. Несмотря на то, что он больше не используется для Hi-Fi, вы все равно увидите такие порты почти на каждом MIDI-оборудовании.

Оригинальное 5-контактное соединение DIN-MIDI

Хотя это уже давно стало стандартом, соединения DIN-MIDI имеют один существенный недостаток: MIDI, проходящий через разъемы DIN, может передаваться только в одном направлении! MIDI-сигналы всегда выходят из соединения MIDI Out и входят в соединение MIDI In. Это означает, что вы всегда должны подключать кабели DIN-MIDI от разъема MIDI Out контроллера к разъему MIDI In инструмента. Вы можете увидеть это на диаграмме ниже: разъем MIDI Out подключен к разъему MIDI In клавиатуры, а разъем MIDI Out на клавиатуре подключен к разъему MIDI In.


Это отличная система, если мы хотим подключить наш компьютер только к одной клавиатуре, но что, если мы хотим добавить больше MIDI-инструментов или использовать несколько звуков с нашего синтезатора клавиатуры?

Мы справимся с этим, используя MIDI-каналы. Каждое аппаратное соединение DIN-MIDI имеет 16 доступных MIDI-каналов, каждый из которых может отправлять инструкции на разные MIDI-инструменты. Это как если бы у нашего дирижера был оркестр из 16 инструментов, с которыми они могли бы разговаривать одновременно.

Тем не менее, это все еще довольно маленький оркестр — что, если нам понадобится больше инструментов? Мы можем добавить больше, просто добавив больше аппаратных портов DIN-MIDI, каждый из которых принесет нам еще 16 каналов MIDI.

Дополнительные порты DIN-MIDI позволяют использовать больше соединений, больше инструментов и больше каналов.

Подключение USB-DAW

На приведенной ниже схеме видно, что клавиатура не только подключена к MIDI-интерфейсу с помощью кабелей DIN-MIDI, но и интерфейс подключен к компьютеру с помощью кабеля USB. Мы называем это подключением USB-DAW (DAW — это сокращение от Digital Audio Workstation, что означает компьютер, на котором запущено цифровое аудио/MIDI-приложение, такое как Ableton Live, Cubase или Pro Tools).

Базовая настройка MIDI-подключения USB-DAW


Использование MIDI-соединения USB-DAW имеет несколько преимуществ:

1. Вы можете отправлять MIDI-данные в обоих направлениях, поэтому вам нужен только один кабель для MIDI-входа и MIDI-выхода.

2. Соединение USB имеет гораздо более высокую пропускную способность, чем соединение DIN-MIDI, что означает, что вместо того, чтобы каждый кабель имел только один физический порт с 16 каналами, один кабель USB может поддерживать 16 виртуальных MIDI-портов с 16 каналами каждый, для всего 256 MIDI-каналов по одному кабелю!

До сих пор это был стандартный способ, которым большинство MIDI-интерфейсов соединяют компьютеры и MIDI-устройства вместе. Однако современные интерфейсы iConnectivity имеют дополнительные порты, которых нет в других более традиционных интерфейсах. Давайте посмотрим на них.

Подключение USB-MIDI

Поскольку USB стал наиболее распространенным стандартом для компьютеров, многие современные MIDI-инструменты и контроллеры теперь оснащены портом USB-MIDI, а также традиционными портами DIN-MIDI. Это означает, что вы можете подключить свое MIDI-устройство напрямую к компьютеру, вообще не требуя интерфейса (при условии, что на вашем компьютере достаточно свободных USB-портов).

Однако у USB-MIDI есть один существенный недостаток. USB-подключения работают по принципу «хост/периферия» — обычно компьютер должен быть хостом, а любой MIDI-инструмент или контроллер считается периферийным устройством. Это означает, например, что обычно вы не можете напрямую соединить MIDI-клавиатуру и MIDI-инструмент через USB. Сначала вы должны подключить каждый из них к компьютерной системе.

Чтобы обойти это ограничение, аудио- и MIDI-интерфейсы iConnectivity имеют уникальную возможность действовать как периферийное устройство для любого компьютера, к которому они подключены, и как хост для любых других стандартных периферийных устройств MIDI. Интерфейсы iConnectivity делают это через наши хост-порты USB-MIDI. Вы можете подключить стандартный MIDI-контроллер или инструмент непосредственно к хост-порту iConnectivity USB-MIDI с помощью USB-кабеля, вообще не требуя компьютера. На рисунке ниже показан хост-порт iConnectivity USB-MIDI в крайнем левом углу, отмеченный логотипом USB (обратите внимание, что в более новых интерфейсах iConnectivity этот порт помечен как USB-MIDI).

Задняя панель типичного MIDI-интерфейса iConnectivity. Обратите внимание на хост-порт USB-MIDI, расположенный слева.

Использование нескольких подключений USB-MIDI

Если у вас несколько устройств USB-MIDI и недостаточно портов USB-MIDI в вашем интерфейсе iConnectivity, не паникуйте! Вы можете добавить больше USB-портов, просто подключив стандартный USB-концентратор к хост-порту вашего интерфейса. Интерфейсы iConnectivity могут поддерживать одновременное подключение 8 и более устройств USB-MIDI!

В отличие от портов DIN-MIDI, которым аппаратно назначаются фиксированные номера (DIN-MIDI 1, DIN-MIDI 2 и т. д.), портам USB-MIDI на вашем интерфейсе номера портов назначаются гибко. Это означает, что не имеет значения, к какому из портов USB-MIDI вы подключаете свой первый MIDI-инструмент, или даже если он подключен к концентратору USB, он всегда будет автоматически назначен хост-порту USB-MIDI 1 (иногда помечен как программное обеспечение как HST1).

Второе подключаемое устройство USB-MIDI всегда будет автоматически назначаться порту USB-MIDI 2 и т. д. Это обеспечивает исключительную гибкость при подключении кабелей и управлении вашими MIDI-инструментами. Однако, поскольку эти номера портов назначаются динамически, вы можете обнаружить, что после перезапуска они переназначаются по-другому. Чтобы исправить это, мы рекомендуем вам зарезервировать порт USB-MIDI для каждого из ваших MIDI-инструментов с помощью мастера настройки Auracle. Дополнительную информацию см. в Руководстве пользователя Auracle.

Концентраторы USB и питание

iConnectivity Хост-порты USB-MIDI обычно обеспечивают достаточную мощность для работы нескольких маломощных MIDI-устройств, таких как контроллеры и небольшие синтезаторы. Однако в некоторых случаях вы можете обнаружить, что если у вас есть несколько MIDI-устройств, все из которых требуют питания шины USB, у вас заканчивается заряд. Если это так, подумайте о переходе на USB-концентратор с питанием — он немного дороже, чем версии без питания, но настоятельно рекомендуется для стабильной работы с несколькими устройствами.

Нестандартные USB-MIDI-устройства

Большинство MIDI-устройств с портами USB следуют стандартному протоколу для USB-MIDI — мы называем это «классовым соответствием». Однако некоторые более продвинутые MIDI-устройства имеют дополнительные функции, не описанные в спецификации MIDI, и поэтому не полностью соответствуют классу. Подобные устройства не будут работать правильно при подключении к хост-порту iConnectivity USB-MIDI. В случае сомнений обратитесь к нашей таблице совместимости   USB-MIDI .

Соединение RTP-MIDI

Соединения DIN-MIDI и USB-MIDI имеют существенный недостаток: вы можете использовать только короткие кабели — очень короткие кабели в случае USB-MIDI. Это может стать серьезной проблемой на сцене или в студии с большим количеством MIDI-оборудования, особенно когда вам нужно подключить компьютер к MIDI-интерфейсу с помощью соединения USB-DAW. Для них также требуется много кабелей и патч-систем, если в вашей установке есть несколько MIDI-инструментов.

Но есть лучший способ соединить ваши компьютеры и MIDI-интерфейсы: Ethernet!

Мы можем использовать протокол реального времени MIDI для отправки MIDI-сигналов, используя любую стандартную сеть Ethernet. Это позволяет обойти все ограничения как DIN-MIDI, так и USB-MIDI:

1. Вы можете использовать очень длинные кабели (до 100 метров!) без потери сигнала

2. Вы можете передавать тысячи MIDI-каналов вниз один кабель

3. Вы можете мгновенно подключить любое MIDI-устройство к любому другому устройству через сеть Ethernet

MIDI-интерфейсы iConnectivity имеют встроенные порты Ethernet и могут преобразовывать стандартные сигналы DIN-MIDI или USB-MIDI в сигналы RTP-MIDI и отправлять их по сети Ethernet.

На изображении выше порт Ethernet имеет квадратную форму посередине и отмечен логотипом Ethernet <•••> (в более новых интерфейсах iConnectivity этот порт помечен как RTP-MIDI).

Все, что вам нужно для начала работы с RTP-MIDI, — это пара стандартных кабелей Ethernet CAT5 или CAT6 и базовый коммутатор Ethernet, который можно приобрести в любом магазине электроники. Вы подключаете свои интерфейсы iConnectivity к коммутатору Ethernet, затем подключаете свои контроллеры и инструменты DIN-MIDI и USB-MIDI к своим интерфейсам iConnectivity. Это создаст настоящую MIDI-сеть, которая позволит вам отправлять свои MIDI-сигналы на любой компьютер в сети и с него или на любое другое MIDI-устройство напрямую.

Настройка собственной сети RTP-MIDI может занять некоторое время, но она того стоит, особенно если вам нужно подключить большое количество MIDI-оборудования. Мы настоятельно рекомендуем всем пользователям подумать о переходе на связь Ethernet для MIDI в будущем.

Полные инструкции по настройке сети RTP-MIDI можно найти в главе руководства пользователя Auracle Использование MIDI через Ethernet .
