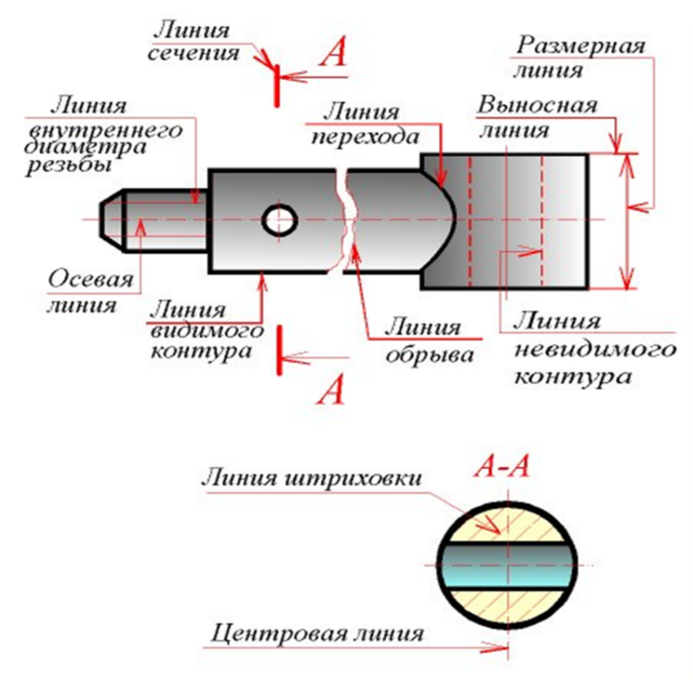

3.7.2 Размерные и выносные линии
Размеры на чертежах указывают размерными линиями и размерными числами. Для определения размеров прямолинейных отрезков параллельно им проводят размерные линии и над ними проставляют размерные числа (рисунок 3.9,а). Размерная линия окружности проводится по диаметру (рисунок 3.9,б). Размерные линии проводят между линиями контура, осевыми и выносными.
Рисунок 3.9 Рисунок 3.10
Выносные линии,
как правило, должно быть перпендикулярны
к размерным и являются продолжением
контурных. Однако бывают случаи, когда
размерную и выносные линии проводят
так, чтобы они с измеряемым отрезком
образовывали параллелограмм (рисунок
3.10). При нанесении размера дуги окружности
размерную линию проводят концентрично
дуге, а выносные линии – параллельно
биссектрисе угла (рисунок 3.
а,б – для дуги окружности; в – для угла; г – для детали со сторонами в виде дуг
Рисунок 3.11 – Размерные линии
Размерную линию
с обоих концов ограничивают стрелками,
за исключением размерной линии радиуса,
которая ограничивается одной стрелкой
со стороны определяемой дуги или
скругления (рисунок 3.11,а). Размеры
элементов стрелок выбираются в зависимости
от толщины линий видимого контура и
должны быть приблизительно одинаковыми
на всем чертеже (рисунок 3.
П о возможности размерные линии рекомендуется наносить вне контура изображения. Расстояние между параллельными размерными линиями должно быть не менее
Рисунок 3.12 7 мм, между размерной линией и линией контура
-не менее 10 мм. Как правило, выносные линии проводят от линий видимого контура. По возможности необходимо избегать пересечения размерных и выносных линий. Для этого более короткие размерные линии проводят ближе к линиям контура, более длинные – дальше от них. Линии контура, осевые, центровые и выносные не допускается использовать в качестве размерных. Выносные линии проводят от размерных в случае нанесения размеров контура криволинейного профиля (рисунок 3.13).
Рисунок 3.
13 Рисунок 3.14
Для определения координат вершины скругляемого угла или центра дуги скругления выносные линии проводят от точки пересечения сторон скругляемого угла или от центра дуги скругления (рисунок 3.14).
Рисунок 3.15 – Обрыв размерных линий
Если вид или разрез симметричного предмета вычерчен только до оси симметрии или с обрывом, то обрыв размерной линии делают дальше оси симметрии или линии обрыва предмета (рисунок 3.15,а). При указании размера диаметра обрыв размерной линии делают дальше центра окружности, независимо от того, изображена окружность полностью или частично (рисунок 3.15,а). Если на чертеже не изображена база, относительно которой наносят размер, то размерную линию также допускается проводить с обрывом (рисунок 3.15,б).
При изображении
изделия с разрывом размерная линия
должна быть проведена полностью (рисунок
3.
16).
В случае недостатка места для стрелок на короткой размерной линии последнюю продлевают за выносные (или контурные, осевые, центровые) линии и стрелки
Рисунок 3.16 наносят, как показано на рисунке 3.17. При малой длине
размерных линий стрелки можно заменить засечками, наносимыми под углом 450
Рисунок 3.17 Рисунок 3.18
Р
азмеры,
относящиеся к одному и тому же
конструктивному элементу( пазу, выступу,
отверстию), рекомендуется группировать
в одном месте, располагая на том
изображении, где геометрическая форма
этого элемента показана более полно
(рисунок 3.
20).
Рисунок 3.19
Рисунок 3.20
Нанесение размерных линий
При изготовлении любой детали основным документом, которым руководствуется персонал, задействованный в этом процессе, является чертеж. Он содержит графическое изображение изделия и целый ряд важных данных, которые требуются для его производства, а также контроля параметров.
Для указания на чертежах размеров используются размерные числа и размерные линии. Чтобы определить размеры прямолинейных участков деталей размерные линии проводятся параллельно им, а размерные числа проставляются над ними.
При создании конструкторской документации и ее оформлении нанесение размеров является одной из самых важных и ответственных процедур. Дело в том, что именно на основании размеров определяются все геометрические параметры как изображенных на чертежах изделий в целом, так и их отдельных элементов.
Согласно действующим стандартам, нанесение каждого из размеров должно осуществляться в соответствии с определенными правилами.
Пример нанесения размерных линий
В тех случаях, когда стрелки на размерной линии не могут быть нанесены в силу недостаточности ее длины, то поступать чертежникам нужно так: размерная линия продолжается за контурные и выносные линии, а сами стрелки наносятся снаружи, таким образом, чтобы их острия были направлены друг к другу.
Нанесение размера прямолинейного отрезка
Если нужно на определенной части детали, расположенной под углом, нанести размер, то соответствующая линия проводится параллельно прямолинейному участку.
Пример нанесения размера угла
Тогда, когда наносится размер угла, выносные линии проводятся радиально, а размерная линия представляет собой дугу, имеющую своим центром вершину угла.
Вариант нанесения размеров
В некоторых случаях нанесение размеров деталей допускается в радиальном направлении. Если размеры являются выносными, то они наносятся по дугам окружностей.
Нанесение размера при изображении изделия с разрывом
Если на чертеже изображается изделие с разрывом, то размерная линия прерыванию не подлежит.
Раздел геометрии, который изучает те пространственные фигуры, которые представляют собой некую совокупность поверхностей, линий и точек, называется начертательной геометрией. Основным ее методом является анализ проекционных изображений на плоскостях или других различных поверхностях.
К главным задачам, которые решает начертательная геометрия, относятся:
• Создание тех методов, с помощью которых различные геометрические фигуры изображаются на плоскостях;
• Разработка таких способов, с помощью которых можно успешно решать метрические и позиционные задачи, связанные с различными фигурами, с помощью их изображения на поверхностях (плоскостях).
Что касается своей содержательной сути, начертательная геометрия среди других наук занимает особенное положение. Дело в том, что она способствует развитию у людей пространственного воображения, которое совершенно необходимо для инженерного творчества. Кроме того, для составления любых чертежей именно начертательная геометрия является основной теоретической базой.
По сути дела, чертеж является специфическим языком, при помощи которого человек на поверхности изображает различные геометрические фигуры и их сочетания. Он интернационален, и понятен всем технически грамотным людям, причем вне зависимости от того, на каком языке они говорят.
