День 5. Палитра Обводка в Иллюстраторе (Adobe Illustrator). Кисти часть 1.

Палитра Обводка.

Находиться в меню Окно. Позволяет редактировать обводку объекта.

Толщина обводки задается в пунтках (В странах СНГ 1 пункт = 0,3759 мм.)

Выравнивание обводки относительно контура/линии (то есть обводка может быть любой толщины, а контур он всегда тонкий). Виды выравнивания: Обводка по центу линии, Обводка внутри линии, Обводка снаружи линии. Выравнивание работает только для замкнутых объектов.

Изменение концов и стыков линии.

Срезанные концы Создаются контур с обводкой с квадратными концами.

Скругленные концы Создаются контур с обводкой с полукруглыми концами.Выступающие концы Создаются контур с обводкой с квадратными концами, выступающими на половину ширины линии за крайнюю точку линии. Этот параметр обеспечивает одинаковую толщину обводки во всех направлениях относительно линии.

Угловые стыки Создаются контур с обводкой с острыми углами.
Скругленные стыки Создаются контур с обводкой со скругленными углами.Скошенные стыки Создаются контур с обводкой с квадратными углами.
Срез — это переключение между срезанным (остроугольным) стыком и скошенным (квадратным) стыком. Изменяется от 1 до 500. По умолчанию 4, при этом программа переключается со срезанного стыка на скошенный стык, когда длина точки в четыре раза превышает толщину обводки. Значение 1 для предела среза соответствует скошенному стыку.

Создание пунктирных линий. Для это выставляем галочку Пунктирная линия на палитре и выставляем числовые значения в полях Штрих и Зазор. Если линия единообразна по всей ее длине то достаточно выставить значения только в перых двух полях.

Кроме того можно выставить разные Концы и Стыки линии, тогда можно сделать линию состоящую не только из квадратиков , но и из линий.

Домашнее задание 1 Солнышко:

рисуем круг без заливки, но с обводкой
делаем обоводку пунктирной
и делаем ее оооочень толстой, должны получиться расходящиеся лучи
ну и в серединку помещаем круг
итог — солнышко

Для того что бы потом можно было редактировать все это прямым выделением, например, нажимаем меню Объект — разобрать.

Домашнее задание 2.

Скачать видео по работе с кистями. Сегодня у нас практическая часть работы с кистями. Как вы увидите кистей 3 вида и все со своими настроками, поэтому продолжим их изучать на следующей неделе.

Горячие клавиши к уроку:

A — инструмент прямое выделение

G — инструмент градиент
Shift — выделение нескольких объектов

Команды:

Объект — Разобрать Позволяет разбирать сложные объекты на более простые ( в нашем случае это кисти).
Объект — Контур — Вычистить Удаляет незамкнутые линии, точки, пустые текстовые объекты

Работать с одним объектом из группы можно:

все разгруппировать
или 2 щелчка по объкету в группе, если много групп (как у меня) тогда щелкаем по 2 раза до тех пор пока не дойдем до нужного объекта

Итоги недели

видеокаст со встречи. Тема: креатив.

ВОПРОС:

Когда я нажимаю копировать (когда угол выставляем), то у меня появляется одна семечка, а не несколько.

Для того что бы повторять последнюю трансформацию (поворот, например) есть команда меню Объект — трансформация — повторить трансформацию (ctrl+D), что я и делаю на видео.

Эффективные приемы в Adobe Illustrator

Содержание

Переключение между заливкой и обводкой
Быстрая отмена заливки или обводки
Меняем местами цвет заливки и обводки
Выбираем Пипеткой только цвет
Трансформация узора отдельно от объекта
Используем Глобальный цвет
Образец цвета из любой точки экрана
Применяем выбранные цвета
Выбираем цвет градиента
Копируем цвет на Шкале градиента
Меняем местами цвета на Шкале градиента
Используем для градиента образцы из Каталога цветов
Меняем цвет обводки
Меняем цветовую модель в палитре Цвет
Два способа получить серый цвет
Используем границы просмотра

Сегодня Натали Ульрих поделится с нами несколькими очень интересными «фишками». В этой статье мы поговорим о работе с цветом, градиентными заливками и особенностях работы с инструментом Пипетка (Eyedropper Tool). Также мы снова поговорим о выравнивании объектов и узнаем, как выровнять объекты с обводкой. Лично я нашла в этой статье много новой и полезной информации.

Переключение между заливкой и обводкой

Прежде чем выбрать цвет, нужно сделать активной либо заливку, либо обводку объекта в зависимости от того, с чем вы будете работать. Кнопка переключения находится внизу палитры инструментов. В активном режиме то, что на переднем плане.

Если хотите поменять их местами, нажмите клавишу X. Используйте клавишу каждый раз, когда нужно переключиться с одной на другую.

Быстрая отмена заливки или обводки

Если хотите отменить Заливку или Обводку, нажмите кнопку с косой чертой /.

Меняем местами цвет заливки и обводки

Чтобы поменять местами цвет заливки и обводки, нажмите сочетание клавиш Shift + X.

Выбираем Пипеткой только цвет

По умолчанию инструмент Пипетка (Eyedropper Tool) копирует внешний вид объекта, а именно: цвет заливки и обводки, настройки обводки и прозрачности и т. д. Эти настройки можно задать в окне, которое откроется, если дважды щелкнуть по кнопке инструмента (см. рисунок).

Но можно скопировать только цвет, не снимая галочек с других настроек инструмента в диалоговом окне. Для этого, когда выбираете цвет Пипеткой, удерживайте клавишу Shift. Обратите внимание, что у вас в активном режиме — заливка или обводка, так как цвет применяется только к активному элементу. И цвет для заливки одного объекта можно скопировать с обводки другого объекта.

Трансформация узора отдельно от объекта

Трансформировать можно не только объекты, но и узоры. Более того, объект останется таким как есть. Используя любой инструмент трансформации (Поворот, Размер, Наклон и т. д.), нажмите и держите клавишу ~ (тильда). Не отпускайте ее до тех пор, пока не закончите трансформацию. В противном случае трансформируется объект.

Используем Глобальный цвет

Глобальный цвет позволяет создать документ, в котором легко поменять цвета всех объектов. Создайте новый образец цвета в палитре Каталог (Swatches panel). Дважды щелкните созданный образец и в открывшемся окне Параметры образцов (Swatch Options) поставьте галочку возле Глобальные.

Используйте этот образец для всех объектов, цвет которых вы хотите изменить. Если есть возможность, примените Глобальный цвет просто двойным щелчком по его образцу в палитре. Или перетащите в палитре на Глобальный цвет другой образец, удерживая клавишу Option/Alt. На рисунке (см. ниже) было создано два Глобальных цвета. Один для фона, другой для объектов. И можно легко изменить цвет всех объектов, не выделяя их как группу.

Образец цвета из любой точки экрана

Скопировать цвет можно из любой точки экрана. Даже за пределами Adobe Illustrator. Выберите инструмент Пипетка и щелкните в любом свободном месте. Удерживая кнопку мышки, перетащите инструмент на любой видимый цвет, даже в любой другой программе или просто на рабочем столе. При перемещении курсора цвет меняется автоматически. Можно выбрать любой цвет, кроме цвета кнопки «Start» в операционной системе Windows Vista.

Применяем выбранные цвета

После того как вы выбрали цвет инструментом Пипетка, его можно применить к невыделенному объекту, если удерживать клавишу Option/Alt. При этом кончик инструмента становится черным.

Выбираем цвет градиента

Цвет для градиента можно выбрать с помощью инструмента Пипетка. Щелкните на Шкале градиента в палитре тот цвет, который вы хотите изменить, и новый цвет выберите Пипеткой, удерживая клавишу Shift.

Копируем цвет на Шкале градиента

Если вам нужен одинаковый цвет в разных местах градиента, можно скопировать цвет растяжки. Удерживая клавишу Option/Alt, щелкните прямоугольничек на шкале градиента и перетащите в нужное место, создав новый прямоугольничек.

Меняем местами цвета на Шкале градиента

Чтобы поменять местами цвета на Шкале градиента, перетащите один прямоугольничек на другой, удерживая клавишу Option/Alt.

Используем для градиента образцы из Каталога цветов

Если выбрать прямоугольничек на градиентной шкале в палитре Градиент (Gradient panel), а затем щелкнуть образец в палитре Каталог цветов (Swatches panel), изменится цвет объекта, а не градиента. Чтобы изменить цвет прямоугольничка на градиентной шкале, выберите необходимый прямоугольничек, нажмите клавишу Option/Alt и щелкните образец в палитре Каталог цветов. Также можно перетащить образец из палитры Каталог цветов (Swatches panel) на градиентную шкалу в палитре Градиент (Gradient panel), чтобы изменить цвет прямоугольничка или создать новый.

Меняем цвет обводки

Цвет обводки можно легко и быстро изменить, даже не выделяя. Перетащите образец цвета из палитры Каталог или Цвет на обводку. Если в палитре инструментов обводка не активна, перетаскивая образец, удерживайте клавишу Shift.

Меняем цветовую модель в палитре Цвет

Чтобы изменить цветовую модель в палитре Цвет (Color panel), например RGB или HSB, щелкайте Спектр палитры (Color Spectrum Bar), удерживая клавишу Shift. И выберите нужную вам цветовую модель из тех, что есть.

Два способа получить серый цвет

Если вам нужен серый цвет, получить его можно двумя способами. Можно использовать цветовой режим Серая шкала (Grayscale) и менять насыщенность цвета от белого (0%) до черного (100%). Но при этом объект всегда будет оставаться серым, и вы не сможете сделать его цветным, пока не измените цветовой режим. Чтобы этого избежать, выберите в палитре Цвет (Color panel) цветовую модель CMYK и задайте в поле значение для K. Для остальных установите — 0%.

Используем границы просмотра

При выравнивании объектов или изменении их размеров в Adobe Illustrator учитываются контуры объекта, а толщина обводки по умолчанию игнорируется. Чтобы учитывалась толщина обводки, поставьте галочку возле команды Использовать границы просмотра (Use Preview Bounds) в окне Установки (меню Редактирование, Установки, Основные). Чтобы открыть окно, используйте сочетание клавиш Cmd/Ctrl + K. Теперь все изменения и расчеты будут производиться с учетом толщины обводки (см. рисунок ниже).

Единственный недостаток этого совета в том, что выбранная опция будет влиять на все дальнейшие действия и изменения. Но при использовании палитры Выравнивание (Align panel), эту опцию можно включать/выключать в меню палитры.

Хотите заработать на своей иллюстрации? Узнайте как это сделать с помощью микростоков.

У вас остались вопросы или есть что добавить по теме статьи? Напишите в комментариях.

Как работать с параметрами обводки в Illustrator

Ари Вайнштейн

Профили штрихов и штрихов могут создавать интересные изображения из базовых фигур

Каждый контур в Illustrator имеет два атрибута: штрих и заливка. Штрих может быть любой ширины, известной как его вес. Штрих не виден, когда его вес равен 0 (нулю), но если он имеет положительный атрибут веса, его можно раскрасить с помощью образца, узора или градиента.

Хотя по умолчанию сплошная линия, вы можете превратить ее в пунктирную или пунктирную линию. Штрихи могут иметь угловые или закругленные заглавные буквы или углы и могут заканчиваться наконечниками стрелок или другими символами. Профиль обводки может изменять ширину обводки в различных точках, создавая интересные контуры ваших фигур. Давайте научимся настраивать ваши штрихи!

Начало работы с параметрами обводки

Отобразите панель «Обводка», выбрав «Окно» > «Обводка» . Затем отобразите все доступные элементы управления, выбрав «Показать параметры» в меню панели или дважды щелкнув вкладку заголовка панели.

Три параметра в разделе «Толщина» определяют, как ограничивается обводка, как отображаются углы и где обводка выравнивается по контуру.

Ниже этих атрибутов вы можете превратить непрерывный сплошной штрих в тире или точки, а ниже находятся варианты добавления стрелок и других окончаний.

В последней секции ширины панели можно выбрать и применить профили для изменения веса штриха по его длине.

Штрихи и точки

Выберите контур на монтажной области и введите толщину обводки больше 0 на панели или на панели управления в верхней части рабочей области. Мне нравится устанавливать пути с весом 3 или 4 точки, так как они достаточно толстые, чтобы их можно было увидеть без слишком большого увеличения. Вы можете отрегулировать вес штриха в любое время.

Комбинируйте различные варианты заглавных букв, штрихов и промежутков, чтобы получить безграничные возможности.

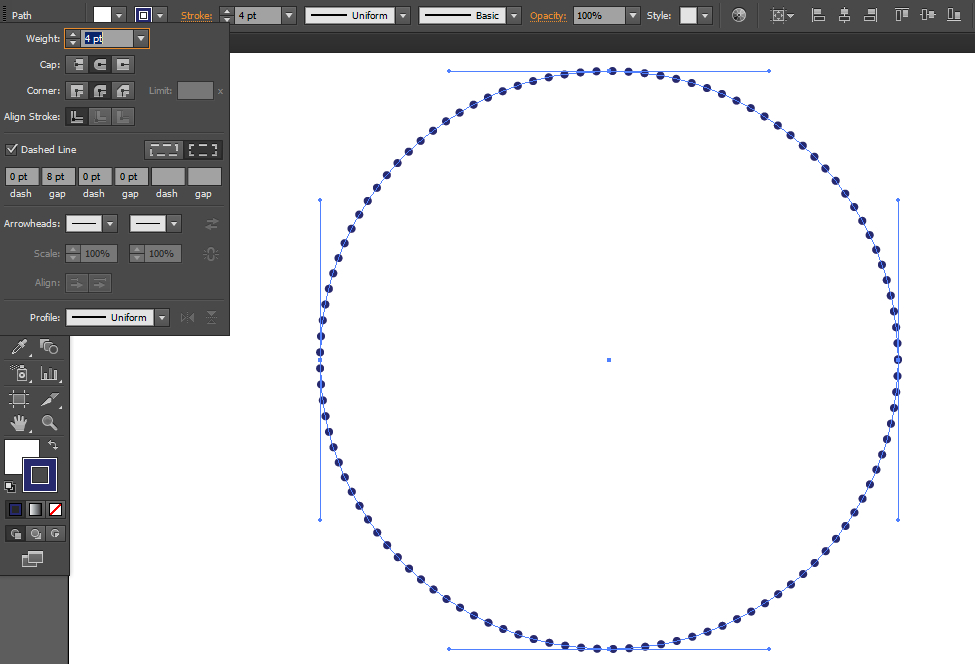

Чтобы сделать сплошной штрих пунктирным, установите флажок Пунктирная линия и введите значение в первое поле штриха слева. Это все, что вам нужно сделать, чтобы создать базовую пунктирную линию. Illustrator автоматически применит значение зазора между штрихами, эквивалентное длине штриха. Поэкспериментируйте с параметрами Cap и Corner, чтобы настроить внешний вид штрихов вдоль пути.

Напротив пункта Пунктирная линия расположены кнопки, указывающие Illustrator, как следует обрабатывать длины штрихов вдоль контура. Левая опция строго сохраняет длину тире, а правая опция регулирует их, чтобы они соответствовали концам и углам линии. Последний вариант обеспечивает большую симметрию в таких объектах, как пунктирные прямоугольники.

Для квадратных штрихов установите длину штриха на то же значение, что и толщину штриха.

Введите значение зазора, чтобы изменить расстояние между тире. Вы можете указать дополнительные штрихи и пробелы — до трех штук каждого. Внешний вид вашего выделения обновляется автоматически, когда вы вводите и изменяете любые значения на панели «Обводка».

Чтобы создать штрихи с закругленными концами, измените конец штриха на закругленный, средний вариант.

Для создания точек – полностью круглых штрихов – измените длину первого штриха на 0. Сделайте зазор в два раза больше толщины штриха для идеально расположенных точек.

Концы линий и профили штрихов

Наконечники стрелок

Добавляйте наконечники стрелок, круги, квадраты и другие формы к концам штрихов в разделе «Наконечники стрелок» на панели. Многие часто используемые параметры включены в раскрывающиеся меню. После применения наконечников стрелок управляйте их размерами с помощью полей «Масштаб», затем установите их выравнивание так, чтобы оно заканчивалось там, где заканчивается штрих, или выходило за пределы концов контура.

Эта молния состоит из двух пунктирных линий с квадратными наконечниками стрелок.

Для создания пользовательских наконечников стрел необходимо изменить файл: Arrowheads.ai. находится в папках ShowPackageContent\Required\Resources\\ (для Mac) и \Support Files\Required\Resources\\ (для Windows). Следуйте инструкциям в файле, чтобы создать собственные стрелки.

Сохраните обновленный файл Arrowheads.ai в: <Домашняя страница Illustrator>\Plug-ins\, чтобы не заменять существующий файл.

Профили обводки

Измените профиль обводки, чтобы изменить ее ширину и сделать ее сужающейся или выпуклой. Выберите любой из профилей по умолчанию во всплывающем меню в самом низу панели «Обводка», чтобы увидеть, как они влияют на выбранные вами обводки.

Несколько полезных советов:

Добавьте обводку к существующей пунктирной линии на панели «Внешний вид», чтобы создать разноцветные точки. Например, установите меньший вес и другой цвет для верхней обводки и посмотрите на этот забавный результат:

Профили штрихов не искажают внешний вид и размер концов линий стрелок
Круглые точки пропорционально масштабируются профилями штрихов с изменением расстояния между ними, тогда как прямоугольные штрихи подгоняются к чередующейся ширине линий. Таким образом, профили штрихов могут создавать интересные результаты в сочетании с тире и точками:

Выбранный профиль штриха (вверху), примененный к штрихам (в центре) и точкам (внизу)

в Избранное , Иллюстрация Ари Вайнштейн
|
9 ноября 2021 г.

Как применять штрихи в Illustrator
