Построение чертежа детали в программе «Компас 3D LT V12» (разработка урока)
ГУ «Боскольская средняя школа отдела образования акимата Карабалыкского района»
Тема урока:
Построение чертежа детали в программе «Компас 3D LT V12»
Учитель ИЗО и черчения Кадочников Юрий Сергеевич
с. Босколь
2015 г.
Урок черчения в 9 классе по теме урока: Построение чертежа детали в программе «Компас 3D LT V12»
Учитель ИЗО и черчения Кадочников Юрий Сергеевич
Тема урока: Основные сведения о построении двухмерной модели.
Построение чертежа детали в программе «Компас 3D LT V12»
Цели урока:
Сформировать у учащихся навыки построения чертежа детали в программе «Компас»
Совершенствовать умение использовать в работе инструменты компьютерной программы.
Развивать творческую активность и самостоятельность в работе.
Воспитывать творческую личность, способную использовать компьютерные технологии в своей работе.
Тип урока: урок-практикум, формирования новых знаний.
Методы, приёмы обучения: объяснение, беседа, фронтальная работа с классом.
Материальное обеспечение: Интерактивная доска. Компьютерный класс. Карточки-задания. Видео-ролик (выполил учитель Кадочников Ю.С) «Построение чертежа» по теме урока.
Ход урока:
Организационная часть.
Сообщение темы, определение целей и задач урока учащимися.
Актуализация знаний
Повторим сведения о проецировании и видах на чертеже, проецирование на три плоскости проекции.
—Какие бывают виды проецирования?
-Как обозначаются плоскости проекции?
-Какие основные инструменты используются при выполнении чертежа в программе «Компас»?
Мотивация Чтобы научиться выполнять чертеж детали в графическом редакторе, нужно уметь представить деталь в прстранстве и выполнить её на плоскости.
1.Объяснение нового материала
Объяснение учителем хода построения чертежа в программе «Компас» с демонстрацией на интерактивной доске:
1.Вход в систему.
2.Выбор поля чертежа
3.Выбор инструментов «гометрия» и построение чертежа.
4. Сохранение готового четрежа в заданной папке.
С помощью инструментов « геометрия» выполняем чертеж детали с карточки -задания
.

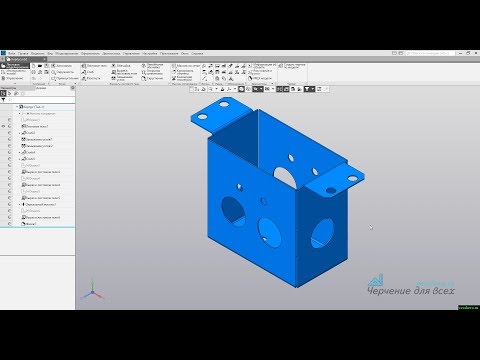

Карточка-задание Видеоролик
2. Практическая работа учащихся по теме.
Работа с ПК
Учащиеся самостоятельно работают по следующему алгоритму:
1. Открывают стартовую страницу программы «Компас»
2.Создают поле чертежа, уменьшая размер окна и рядом открывают окно с
видео- роликом по данной теме.
Видеоролик используется каждым учащимся по необходимости при самостоятельном выполнении практической работы ( просматривается с использованием наушников)
3.
Выполняют самостоятельно чертеж детали с карточки-задания в открытом окне программы «Компас».
4.Готовый чертеж подписать и сохранить в именной папке на рабочем столе.
3.Закрепление: Презентация работ
Просмотр некоторых работ учащихся, анализ работ, выставление оценок с комментариями.
4.Домашние задание
Выполнить прямоугольное проецирование в графическом редакторе
(учебник для 9 класса общеобразовательной школы. Алматы 2013 рис 246, стр.124)
5 Рефлексия. Заполнить таблицу (на рабочем столе или бумажном носители на выбор учителя)
ЗНАЮ | |
УМЕЮ | |
ХОЧУ |
Урок №22. Дополнение двумерных документов в программе Компас-3D внешними фрагментами
Урок №22.
Дополнение двумерных документов в программе Компас-3D внешними фрагментами
В процессе работы с конструкторской документацией частенько бывают ситуации, когда пользователю нужно добавить к изображению чертежей те или иные дополнительные символы, картинки, графику, логотипы или геометрические элементы. Речь идет о символике предприятия или о торговых марках, о защитных и предупреждающих знаках. Для примера это может быть «защитное заземление» и «опасное напряжение», подобные символы применяются в расчетах и на чертежах по радиоэлектронике.
Эти знаки соответствуют заданным международным стандартам, поэтому их форма геометрии остается неизменной для самых разных случаев. Так появляется целесообразность изображения типовых знаков и символов через вставку внешних объектов.
Такой метод импорта фрагментов в файлы Компаса-3D также идеально подходит для нанесения маркировки на моделируемые изделия с помощью манипуляционных знаков, о которых можно более подробно узнать из государственного стандарта под номером 14192-96.
Далее мы детально познакомим вас с процессом внесения дополнительных фрагментов и элементов такого типа в документы компаса. Речь также пойдет о вставке дополнительных фрагментов в специальное поле чертежа упаковки. В процессе пояснения мы также разберем особенности работы со слоями программного средства, а после этого основы применения таблиц, содержащих переменные, и работы с параметрическими функциями.
1. Как создать отдельные фрагменты, содержащие картинку каждого элемента.
Для начала необходимо будет создать файлы в программе компаса с названием «фрагмент» для каждого конкретного символа. Изобразить контурные линии манипуляционных знаков можно, воспользовавшись специальными инструментами на панели под названием «Геометрия».
Согласно государственному стандарту под номером 14192-96, существует всего четыре типоразмера ярлыков маркировки, специализированных подписей и манипуляционных знаков.
Именно поэтому нужно всегда создавать взаимосвязи между фрагментами геометрии и обеспечивать их установленными свойствами и характеристиками примитивов в процессе нанесения контуров наносимых знаков.
В будущем это поможет легко менять цифровые значения подконтрольных переменных и переделывать знаки одного типоразмера в другие. Существуют следующие ограничения применимые к нанесению контуров:
- Все отрезки и дуги должны быть равнозначными;
- Необходимо соблюдать симметрию точек;
- Соответствующее поддержание параллельности или перпендикулярности объектов;
- Касание;
- Соблюдение вертикальности или горизонтальности.
Не обошлось и без фиксированных значений угловых и линейных размеров, а все переменные обладают заданным именем.
Каждая переменная получает своё имя в зависимости от обозначений, указанных на эскизе государственного стандарта.
С помощью данных из таблицы государственного стандарта под номером 14192-96 можно заполнить специальные таблицы переменных в файле Компаса-3D по каждому из сформированных объектов.
Ниже представлен пример заполнения такой таблицы для знака «осторожно хрупкое»:
По аналогии можно получить требуемое изображение любого другого манипуляционного знака, принадлежащего одному из четырех существующих типоразмеров.
2. Основы работы со слоями в Компасе-3D.
Хотя заданные размеры манипуляционных знаков, сформированных ранее, соответствуют установленным параметрам программного средства, вставлять их в чертеж в таком виде нельзя. Прежде всего, их окрас должен быть выполнен в однотонном черном цвете. Также подлежат устранению те изображения размеров, за счет которых меняются типоразмеры фигуры, позволяющие получить из неё любой манипуляционный знак. Если просто удалить такие размеры, вся ваша работа, занявшая немало времени и сил, фактически аннулирует предыдущие манипуляции с переменными. Этого точно нужно избежать. Спрятать из виду лишние размеры и параметры можно с помощью слоев программного средства Компас-3D.
Для того чтоб разобраться с этой проблемой, необходимо будет создать еще один вспомогательный слой, где разместится черная заливка.
В дальнейшем она будет использована для отображения на чертеже требуемого манипуляционного знака. С этой целью заливка выделяется, нажатие правой клавиши мыши позволяет запустить контекстное меню, где можно выбрать нужную команду – «изменить слой». Когда появится новое окно, необходимо будет записать в него новый слой под именем «Слой 1».
Следующим пунктом плана будет настройка параметров отображения слоев. Все построения должны быть скрыты. Отображению подлежит только черная однотонная заливка. Поэтому нужно будет открыть специальное управление за слоями, чтобы активировать «Слой 1». Там же можно будет отключить предыдущий слой, на котором ранее проводились перестроения. Отключается видимость слоя.
3. Добавление внешних фрагментов.
Программа Компас-3D позволяет осуществлять добавление внешних фрагментов не только в рабочие чертежи, но и дополнять ими эскизы самых разных деталей и других фрагментов. Комплекс требуемых манипуляционных знаков бывает очень разным и зависит от типа и внешнего вида упаковываемого изделия.
На основе трех манипуляционных знаков, которые были созданы ранее, мы можем и сами сформировать такой набор. Для начала сохраняется новый фрагмент, куда пользователь должен последовательно добавить несколько внешних фрагментов. Чтобы осуществить функцию вставки, требуется выполнение соответствующей команды.
После этого на рабочем поле программы откроется новое окно. В нем нужно будет указать заданный файл документа фрагмента, чтобы дополнить с его помощью текущий фрагмент.
Так как заданные фрагменты располагают целым набором параметрических характеристик, вставляя их в документ, нужно воспользоваться таблицей параметров и определиться с выбором типоразмера. Это может быть типоразмер под номером 3, как в примере:
После этого можно будет проделать аналогичные махинации со вставкой изображений и других манипуляционных знаков.
Размещать их лучше неподалеку друг от друга на одном и том же уровне. Только в таком случае можно переходить к сохранению фрагмента. Кроме того, в процессе вставки фрагмента пользователю также доступны и другие не менее востребованные функции:
- Фрагмент можно внести в документ;
- Фрагмент можно вставить через внешнюю ссылку;
- Фрагмент можно рассыпать.
Функция внесения фрагмента в документ является одним из самых лучших вариантов. Дело в том, что в таком случае фрагмент приобретает свойства монолита, это значит, что в процессе копирования элемента с одного компьютера на другой картинка не будет утеряна. Более того, такой фрагмент можно поместить не только на текущий слой, но дополнить им слой источника. Также доступна функция установки заданного угла поворота и масштаба по отношению к первоначальному положению изображаемого фрагмента. Практически таким же образом можно настроить параметры отображения каждого слоя через соответствующее окно управления.
