Нерезьбовые  соединения

 Все разъёмные соединения можно разделить на 2 группы: резьбовые и нерезьбовые. К нерезьбовым разъемным соеди­нениям относятся шпонки, шлицы, штифты, шплинты.

Рис. 1. Нерезьбовые соединения

Шпоночные соединения

В машиностроении широко применяется соединение шпонками. Шпоночные соединения применяют обычно при передаче значительных вращающих моментов при диаметре вала не менее 6 мм (рис. 2). В кинематических передачах и передачах с высоким требованием по точности рекомендуют использовать штифтовые соединения. Соединяются валы с насаженными на них деталями, например, маховиками, шкивами, зубчатыми колесами, муфтами, звездочками цепных передач, кулачками. Эти соединения просты по выполнению, компактны, легко разбираются и собираются.

Рис. 2. Соединение шпонкой

В таком соединении часть шпонки входит в паз вала, а часть – в паз ступицы колеса.

Шпонки — это конструктивный элемент, служащий для со­единения с валом деталей, передающих вращательное или коле­бательное движение.

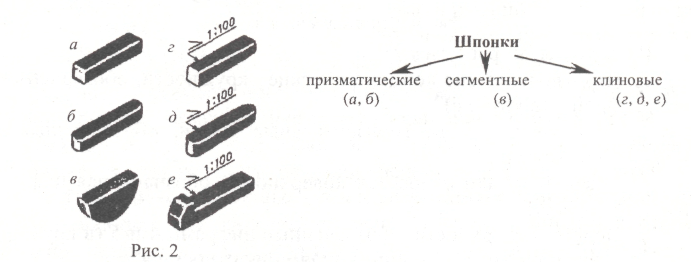

По конструкции шпонки делятся (рис. 3) на призматические, сегмент­ные, клиновые и цилиндрические (встречаются очень редко).

Рис. 3. Шпонки: а — призматическая; б — сегментная; в — клиновая; г) цилиндрическая

Форма и размеры шпонок стандартизованы и зависят от диаметра вала и условий эксплуатации соединяемых деталей. Большинство стандартных шпонок представляют собой деталь призматической, сегментной или клиновидной формы с прямоугольным поперечным сечением. Шпонки в продольном разрезе показываются нерассеченными независимо от их формы и размеров.

Наибольшее распространение имеют призматические шпонки

, которые, располагаясь в пазу вала, несколько выступают из него и входят в паз, выполненный во втулке (ступице) детали, соединяемой с валом. Передача вращения от вала к втулке (или наоборот) производится рабочими боковыми гранями шпонки.

Рис. 4. Соединение призматической шпонкой

После сборки шпоночного соединения между пазом втулки и верхней гранью шпонки должен быть небольшой зазор; размеры пазов на валу и во втулке выбирают по ГОСТ 23360-78.

Призматические шпонки по ГОСТ 23360-78 изготовляют в трёх исполнениях.

Рис. 5. Виды исполнений призматических шпонок

Размеры сечений призматических шпонок и соответствующих им пазов определяются диаметром вала, на котором устанавливается шпонка.

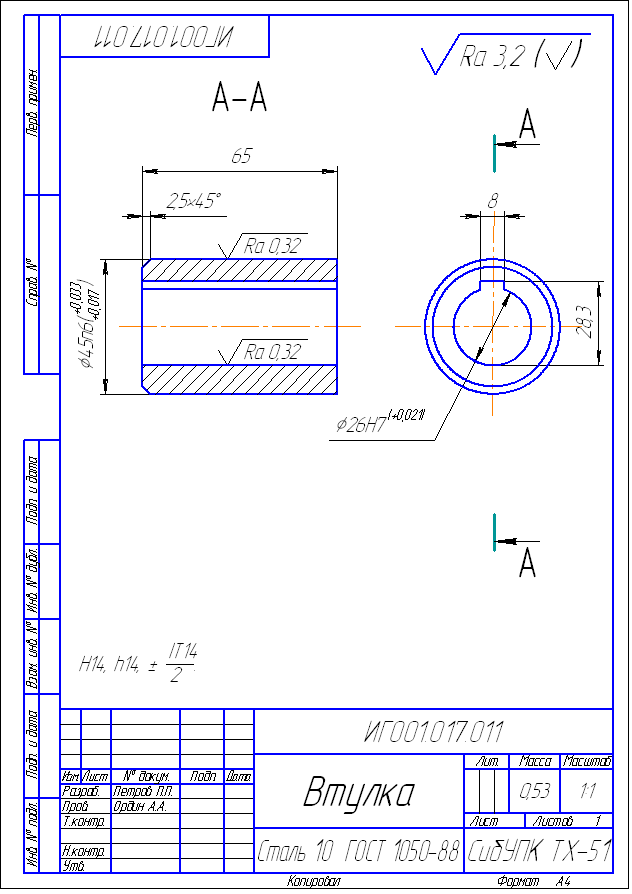

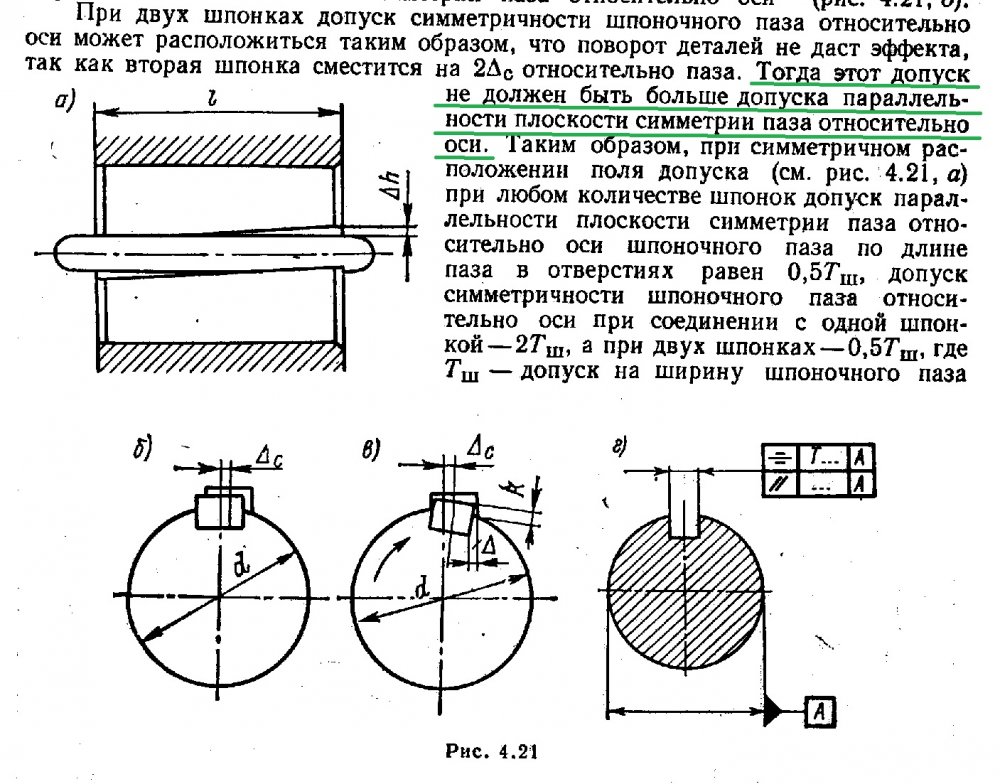

На чертеже вала обычно наносят размер t1, а на чертеже втулки колеса всегда d + t2. Необходимая длина шпонки в зависимости от условий работы и действующих на шпоночное соединение сил выбирается по ГОСТ 23360-78.

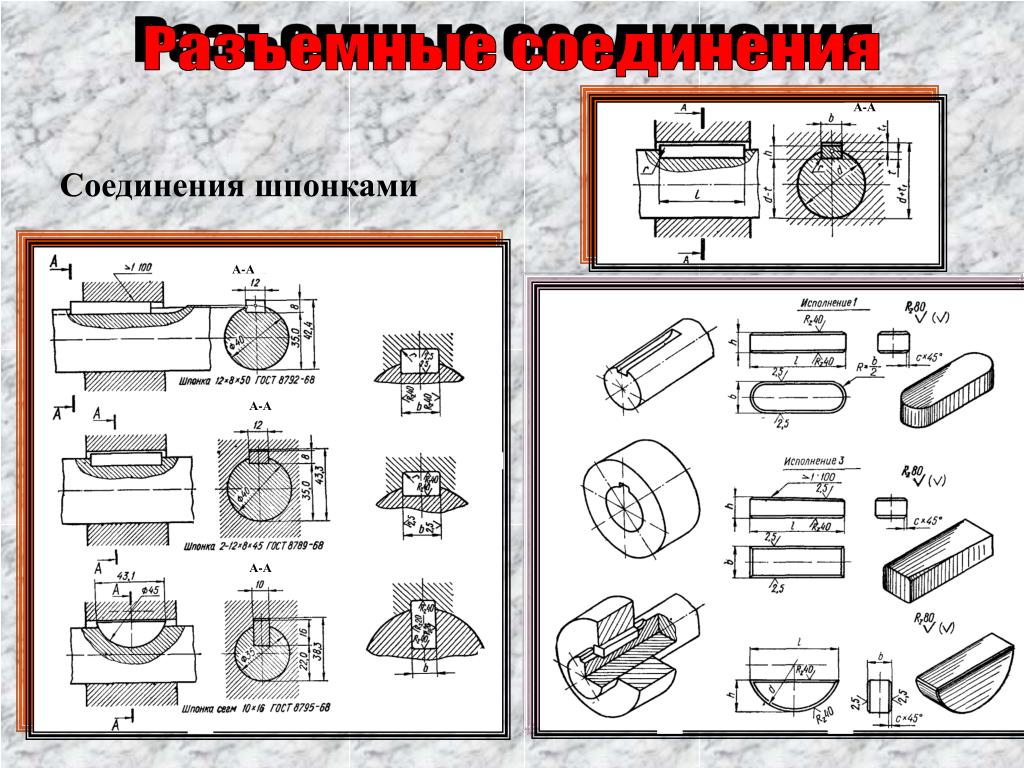

Рис. 6. Чертеж соединения призматической шпонкой

 Сегментные шпонки применяются для соединения с валом деталей, имеющих сравнительно короткие втулки (рис. 7). Размеры сегментных шпонок и пазов устанавливает ГОСТ 24071–80.

Шпонки передают вращающий момент. Шпоночное соединение состоит из вала, втулки (зубчатого колеса, муфты и т.п.) и шпонки.



Рис. 7. Соединение сегментной шпонкой



Рис. 8. Чертеж соединения сегментной шпонкой

Клиновые шпонки в точных механизмах не применяют. Конструкция и форма шпонки связаны с технологичностью изготовления пазов под шпонку. Пазы на валах фрезеруют, а в ступицах – прорезают протяжками.

Рис. 9. Соединение клиновой шпонкой: вид и чертеж

Цилиндрические шпонки чаще всего используют для закрепления деталей на конце вала. Отверстие для шпонки обрабатывают в соединяемых деталях (вал и ступица) совместно. Шпонка устанавливается с натягом.

В обозначение шпонок входит вид шпонки и её размеры (ширина, высота, длина) Например:

«Шпонка 12х8х60» — Шпонка призматическая, 12 – ширина, 8 – высота, 60 – длина в мм.

«Шпонка сегм. 8х15»  Шпонка сегментная, 8 – толщина, 15 – высота в мм.

Штифтовые соединения

Штифты — конструктивный элемент, представляющий собой гладкий стержень, служащий для точного фиксирования взаим­ного положения деталей и узлов, а также в качестве крепежных деталей. Штифты предназначены для неподвижного разъёмного соединения деталей, передающих усилие от одной детали к другой, или для фиксации одной детали относительно другой.

Рис. 10. Штифтовые соединения

По конструкции штифты бывают нескольких видов, но наиболее распространены цилиндрические и кониче­ские (рис. 11).

Рис. 11. Штифты: а — цилиндрический; б — конический

Конические штифты благодаря конусности 1:50 обеспечивают самоторможение при действии на них поперечных сил. Они допускают многократную постановку их в отверстие при сохранении точности взаимного расположения соединяемых деталей. Для облегчения удаления штифта отверстие для него делают сквозным. Чтобы предохранить конические штифты от выпадения, применяют (рис.12) штифты с рассечением на конце (разводные) (б), с резьбой (в), пружинные кольца 4 (г).

Рис. 12. Виды штифтового соединения

При изображении на сборочных чертежах в разрезе, если секущая плоскость проходит вдоль оси, штифты показывают не рассечёнными.

Рис.13. Чертеж штифтового соединения

В обозначение штифтов входит вид штифта и его размеры (диаметр и длина). Например:

«Штифт цилиндрический 5х30» – Штифт цилиндрический, 5 – диаметр штифта, 30 – длина

«Штифт конический 10х70»  – Штифт конический, 10 – меньший диаметр, 70 – длина

Шлицевые соединения

Зубчатые (шлицевые) соединение какой-либо детали с валом образуется выступами (зубьями), имеющимися на валу, и впадинами такого же профиля во втулке или ступице.

Это соединение аналогично шпоночному, но так как выступов несколько, то это соединение по сравнению со шпоночным имеет значительное преимущество. Оно способно передавать крутящие моменты значительной величины, легко осуществлять общее центрирование втулки и вала и их осевое перемещение. Поэтому его применяют в ответственных конструкциях машиностроения.

Рис. 14. Шлицевое соединение

Шлиц — конструктивный элемент, представляющий собой выступ определенной формы на валу.

Шлицы бывают прямоугольной, эвольвентной и треугольной формы. Пpямобочные и эвольвентные зубчатые соединения стандартизованы (ГОСТ 1139 — 80 и ГОСТ 6033 — 80 соответственно). Шлицевые соединения треугольного профиля нестандаpтизованы.

Рис. 15. Форма поперечного сечения выступов зубчатых соединений: пpямобочные, эвольвентные, треугольные.

На рисунке 16 изображены валы со шлицами различной формы.

Рис. 16. Шлицевые валы

В машиностроении широко применяются зубчатые соединения прямобочного профиля, выполняемые по ГОСТ 1139–80, который устанавливает размеры элементов соединения, их предельные отклонения и условные обозначения. Стандарт предусматривает прямобочные шлицевые соединения трех серий: легкой, средней (обе с числом зубьев от 6 до 10) и тяжелой (с числом зубьев от 10 до 20), отличающихся друг от друга высотой зубьев и, следовательно, нагрузочной способностью.

В эвольвентных шлицевых соединениях ГОСТ 6033-80  предусматривает номинальные диаметры от 4 до 500 мм, модули от 0,5 до 10 мм и числа зубьев от 6 до 82. Рекомендуемое центрирование – по боковым сторонам зубьев. При таком центрировании толщина зуба по делительной окружности равна ширине впадины. Возможно также центрирование по наружному диаметру вала. Соединения шлицевые треугольные не стандартизованы и применяются как неподвижные при тонкостенных ступицах, пустотелых валах, стесненных габаритах деталей и сравнительно небольших вращающих моментах.

Центрирование соединения выполняется по боковым поверхностям зубьев.

Треугольные шлицевые соединения бывают цилиндрическими и коническими.

Изображение шлицевых деталей на чертеже

ГОСТ 2.409–74 устанавливает условные изображения зубчатых (шлицевых) валов, отверстий и их соединений, а также правила выполнения элементов соединений на чертежах зубчатых валов и отверстий.

 Рис. 17. Условное изображение шлицевых соединений прямобочного профиля

Окружности и образующие поверхностей впадин на изображениях зубчатого вала и отверстия показывают сплошными тонкими линиями, при этом сплошная тонкая линия поверхности впадин на проекции вала на плоскость, параллельную его оси, должна пересекать линию границы фаски. На разрезах образующие поверхности впадин и отверстия показывают сплошными основными линиями.

На продольных разрезах и сечениях зубья валов и впадины отверстия ступиц совмещают с плоскостью чертежа, при этом зубья показывают нерассеченными, а образующие, соответствующие диаметрам d и D, показывают сплошными толстыми линиями.

На проекциях вала, перпендикулярных его оси, а также в поперечных разрезах и сечениях окружности впадин показывают сплошными тонкими линиями.

Делительные окружности и образующие делительных поверхностей показывают штрихпунктирной линией.

На изображениях, перпендикулярных оси вала или отверстия, изображают профиль одного зуба и двух впадин. Сплошной толстой основной линией проводятся окружности, соответствующие диаметру D (для вала) и диаметру d (для отверстия ступицы). Сплошной тонкой линией проводятся окружности, соответствующие диаметру d (для вала) и диаметру D (для отверстия).



Шпонка и шпоночное соединение: обозначение, виды, чертежи, материал

Шпоночное соединение – разновидность соединения, состоящего из шпонки на валу и ступицы. Шпонкой называется деталь, которая соединяет узлы путем установки в пазы. Основной ее функцией является передача вращающего момента между узлами. Существует определенная стандартизация их разновидностей. Шпонка имеет специальные пазы, вырезанные путем фрезерования.

Содержание

Применение

Основным применением шпоночных соединений является монтаж на вал с помощью пазового соединения. В большинстве своем шпоночный паз напоминает клин. Такой тип соединения деталей позволяет валу и ступице не проворачиваться относительно оси друг друга. Фиксированное положение ступицы к валу со шпонкой позволяет добиться высокого КПД при передаче усилия.

Наиболее часто шпоночное соединение можно встретить в машиностроении, при строительстве станков. Часто она используется при производстве автомобилей и других механизмов, где требуется повышенная надежность фиксации деталей машин. Высокая надежность достигается благодаря функции предохранительного узла вала со шпоночным пазом.

Шпонка выступает предохранителем в случаях превышения максимального уровня крутящего момента. В подобных случаях происходит срез шпонки, поглощая чрезмерную нагрузку она снимает ее из вала и ступицы.

Благодаря своим свойствам она стала широко распространенной в машиностроении, она отличается высокой эффективностью, простотой изготовления и монтажа, а также низкой стоимостью. Подобные характеристики особо важны в промышленном производстве, особенно в сельском хозяйстве. В разгар сезона часто возникают случаи поломок отдельных узлов, которые нужно заменить максимально быстро. Чаще всего можно встретить в узлах пресс-подборщиков.

Учитывая все вышесказанное, выделяются основные позиции, для чего нужна шпонка:

1. Обеспечение безопасность соединяемых узлов при повышенных нагрузках.
2. Достижение высокой степени фиксации отдельных элементов механического узла.
3. Выполняет функцию предупреждения проворачивания узла и ступицы.
4. Надежность подобного соединения превышает надежность аналогов при фиксации вала с деталями.

В общем, встретить шпоночное соединение можно практически в любом сложном механизме, что обусловлено его техническими характеристиками.

Виды шпонок

Основные виды шпонок делят на два типа: напряженные и ненапряженные. Среди которых выделяются такие типы шпонок:

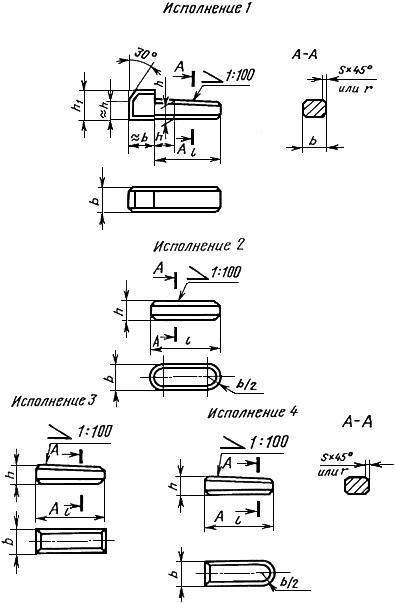

1. 1. Клиновые. Особый тип, который отличаются углом наклона верхней грани. В общем разделение на виды происходит исходя из классификации шпоночных соединений. Устанавливается в паз с помощью физической силы, ударным методом. Применение такого типа соединения позволяет добиться необходимого напряжения. Нарезанный клин, находясь в пазе, распирает его изнутри. За счет силы прижатия, вал и ступица совместно вращаются.Используется довольно редко, так как ее использование предусматривает индивидуальный подгон. Это можно считать недостатком для массового производства механизмов. Основное назначение — применение в тихоходных передачах и узлах неподвижного соединения.Среди клиновых шпонок выделяют:
      • врезные;
      • на лыске;
      • фрикционные;
      • без головки и с головкой.
   2. Сегментные. Производятся в виде сегментной пластины, загоняемой в паз. Производиться методом фрезерования. Широко применяются в производстве, так как просты в изготовлении, не требуют особой точности при нарезании и легко устанавливается. Отличается установкой в боле глубокий паз, в сравнении с аналогами. Глубокий паз не подходит для больших нагрузок, так как значительно снижает прочность вала, поэтому используется при небольших крутящих моментов.На длинных ступицах может устанавливаться несколько шпонок, так как они имеют фиксированную длину. Выполняют предохранительную функцию на срез и смятие.
   3. Призматические. Отличаются параллельными гранями, которые устанавливаются в паз и фиксируют ступицу. Рабочими гранями в таки случаях являются боковые. Относятся к ненапряженному типу шпоночных соединений, поэтому существует вероятность возникновения коррозии в месте соединения. Для исключения коррозии, муфта и вал соединяются с натягом. Концы производятся обычно со скругленными или плоскими концами. Для скругленного типа рабочей поверхностью считается длина прямых краев. Паз нарезается с помощью фрезы.Передача усилия происходит путем давления поверхности паза на шпонку, которая передает крутящий момент на паз ступицы. Данный тип соединения призматической шпонкой часто используется для подвижных соединений, поэтому используют дополнительное крепление с помощью винтов. Как и многие другие типы выполняет функцию предохранителя при смятии и срезе.
   4. Цилиндрические. Штифты в таких шпонках изготавливаются в виде цилиндров. Работаю в натяжении с отверстием на торце вала, которое высверливается под соответствующие размеры шпонок. Используется в тех случаях, когда ступица устанавливается на конце вала. Требует особого подхода к монтажу шпоночных соединений.Позволяют работать на срез и смятие. Поэтому выбор шпонки производят исходя из прочности на смятие.

Исходя из типа посадки выделяются:

1. Свободная – применяется в случаях, когда выполнять сварочные работы довольно сложно и есть необходимость подвижного сцепления деталей во время работы.
2. Плотная – нужна для создания сцеплений, движение которых во время работы выполняется в одном пространственном положении.
3.

Обозначения на чертежах

На чертежах обозначение призматических шпонок происходит исходя из нормативного документа ГОСТ. Они делятся на шпоночные пазы: высокие, нормальной высоты и направляющие. Рабочими гранями у них являются боковые.

На сборочном чертеже обозначение выполняется с учетом диаметра вала, крутящего момента, сечения и длины.

Например:

Шпонка 3–20Х12Х120 ГОСТ 23360-78;
Где 3 – исполнение, 20Х12 – сечение, 120 – длина.

Скачать ГОСТ 23360-78

Обозначение остальных типов шпонок на изображениях выполняется таким же образом, исходя из соответствующих ГОСТов, разработанных для каждой отдельной модели.
Указанное обозначение должно четко характеризировать деталь, что очень важно для получения надежного соединение. Ведь даже малейший зазор может стать причиной быстрого износа рабочих узлов и потери эффективности во время работы.

Достоинства и недостатки

Как и любой тип соединений, шпоночные имеют ряд достоинств и недостатков. К достоинствам шпоночных соединений можно отнести простоту большинства типов шпонки. При этом монтаж и замена такой детали выполняется легко и быстро. Благодаря чему они получили широкое применение в машиностроении. Также обеспечивает функцию предохранения.

К недостаткам относиться ослабление ступицы и вала. Оно возникает исходя из повышенного напряжения и уменьшения поперечного сечения. Также ослабление деталей вызвано из-за нарезанного паза, который снижает осевую прочность вала.

Чтобы минимизировать недостатки, нужно добиться отсутствия перекоса шпонки в пазе. Для этого нужно обеспечить отсутствие зазора, что делается путем индивидуального изготовления и подгона шпонки. Из-за этого в крупносерийном производстве редко применяют любые разновидности шпоночных соединений. Если добиться отсутствия перекоса не удалось, площадь рабочего контакта уменьшается, в следствие чего степень максимальной нагрузки уменьшается.

Также наличие зазора вызывает эффект биения, особенно на высоких скоростях. Это приведет к быстрому износу рабочих деталей. Из-за этого подобное соединение редко применяется для быстровращающихся валов. Для подбора подходящей шпонки лучше использовать таблицу шпоночных соединений.

Материал шпонок

Для изготовления шпоночного соединения применяют калибровочный металлопрокат. Чаще всего используется сталь марки 45. Она относиться к углеродистым сталям обычного типа, которая часто применяется для производства деталей высокой прочности. Сталь используется в виде бруска длиной 1 м.

В некоторых случаях может применять углеродистая сталь марки 50. Она необходима, когда требуется повышенные прочностные свойства полученных шпонок. Реже применяются легированные стали, например, марки 40х, для которой характерен высокий показатель твердости, достигаемый путем термической обработки.

Скачать ГОСТ 8787-68

Стальные заготовки обрабатываются с помощью фрезы, сверлильных станков, станков для рубки, шлифовальных машин и других инструментов. Используемые станки имеют блок управление, который позволяет с помощью числовых программ изготовить деталь необходимых параметров.

Цена полученной шпонки довольно низка, поэтому приобрести необходимую деталь довольно легко. Но в некоторых случаях, когда есть необходимость срочного получения шпонки, изготовить ее можно самостоятельно. Чаще всего подобная необходимость возникает в сельском хозяйстве, где во время сезонных работ часто возникают поломки, которые нужно отстранить. При этом ближайшие точки продажи необходимых деталей находиться на расстоянии в несколько десятков километров.

Имея небольшое количеству инструмента под рукой и заготовку из соответствующего материала, можно быстро изготовить временную замену. При соблюдении технических характеристик, полученная деталь сможет полноценно заменить заводскую, но лучше всего при первой возможности приобрести шпонку нужной прочности и геометрических параметров. Это необходимо для избежание преждевременного износа механизмов.

Иногда для производства могут использовать другие материалы, например, пластик высокого качества. В качестве материала может использоваться дерево, чаще всего при изготовлении мебели.

В качестве материала лучше использовать разные породы дерева, для шпонки подойдет более мягкий материал чем основной. Это позволит обезопасить основную конструкцию от повреждений в случае повышенной нагрузки. Легче заменить шпонку чем большой конструкционный узел.

Для предотвращения проникания влаги в железобетонные конструкции используются специальные шпонки – ватерстоп. Изготавливают их из резины высокого качества и ПВХ. Это позволяет добиться необходимой степени водонепроницаемости и стойкости к растворам агрессивных химических веществ.

Заключение

Такой тип соединения отличается простотой и достаточно высокой надежностью, из-за чего получил высокую популярность в промышленности. Разнообразие видов позволяет подобрать оптимальный тип соединения, что позволит добиться высокой эффективности, надежности готовой конструкции и страховку узлов от повреждений при повышении допустимых нагрузок. Подобрав шпонку исходя из соответствующих ГОСТов, можно добиться высокой эффективности работы соединения.

На сегодняшний день можно легко подобрать необходимую деталь, что позволяет быстро сделать монтаж и замену в случае необходимости.
