Как поменять цвет диаграммы в excel: Изменение цвета или стиля диаграммы в Office

Содержание

Изменение цвета или стиля диаграммы в Office

Возможно, вы создали диаграмму и считаете, что для нее нужно что-то другое, чтобы сделать ее более эффектной. Вот где можно использовать стили диаграмм. Щелкните диаграмму, щелкните , расположенную рядом с диаграммой в правом верхнем углу, и выберите параметр в коллекций стилей и цветов.

Изменение цвета диаграммы

  1. Щелкните диаграмму, которую вы хотите изменить.

  2. В верхнем правом углу рядом с диаграммой нажмите кнопку Стили диаграмм .

  3. Щелкните Цвет и выберите нужную цветовую схему.

Совет: В стилях диаграммы (сочетаниях параметров форматирования и макетов диаграммы) используются цвета темы. Чтобы изменить цветовую схему, выберите другую тему. В Excel на вкладке Разметка страницы нажмите кнопку Цвета, а затем выберите схему или создайте собственные цвета темы.

Изменение стиля диаграммы

  1. Щелкните диаграмму, которую вы хотите изменить.

  2. В верхнем правом углу рядом с диаграммой нажмите кнопку Стили диаграмм .

  3. Щелкните Стиль и выберите необходимый параметр.

При просмотре коллекции с помощью функции динамического просмотра вы сможете увидеть, как будут выглядеть данные диаграммы при применении определенного стиля.

Изменение заливки, контура или эффектов элемента диаграммы

Вы можете применить визуальные эффекты (например, тень, свечение или рельеф) к выделенным фигурам (например, маркерам данных, названиям, подписям данных или легенде) и линиям (например, сетке, осям, линиям трендов или панелям погрешностей).

  1. На диаграмме щелкните элемент, формат которого нужно изменить, или выберите его в списке элементов диаграммы с помощью указанных ниже действий.

    1. Щелкните диаграмму.
      Откроется контекстная вкладка

      Работа с диаграммами с дополнительными вкладками Конструктор, Макет и Формат.

    2. На вкладке Формат в группе Текущий фрагмент щелкните стрелку рядом с полем Область диаграммы, а затем выберите нужный элемент диаграммы.

  2. На вкладке Формат в группе Стили фигур выберите элемент Эффекты фигуры.

  3. Щелкните доступный эффект и выберите его тип.

    Примечание:

     Доступность эффектов зависит от выделенного элемента диаграммы. Такие эффекты, как заготовка, отражение и рельеф, доступны не для всех элементов диаграммы.

Совет: Если вам не нравится то, что получилось, вы можете сразу же отменить действие. На панели быстрого доступа нажмите кнопку Отменить  или используйте клавиши CTRL+Z.

Изменение цвета таблицы в Excel

На данном уроке мы узнаем, как поменять цвет таблицы в Excel. Для этого оформим исходную таблицу из предыдущего урока с помощью форматирования фона и границ ячеек.

Сразу переходим к практике. Выделяем всю таблицу A1:D4.

На закладке «Главная» щелкаем по инструменту «Границы», который расположен в разделе «Шрифт». Из выпадающего списка выберите опцию «Все границы».

Теперь снова в этом же списке выберите опцию «Толстая внешняя граница». Далее выделяем диапазон A1:D1. В этом же разделе инструментов щелкните по «Цвет заливки» и укажите на «Темно-синий». Рядом в инструменте «Цвет текста» укажите «Белый».

Пример изменения цвета таблиц

На рисунках отображается процесс изменения границ в практике:

Поменять цвет таблицы в Excel можно и с помощью более функционального инструмента.



Выделите снова всю таблицу A1:D4. Нажмите комбинацию горячих клавиш CTRL+1 или CTRL+SHIFT+P. Появится многофункциональное диалоговое окно «Формат ячеек»

Сначала перейдите на закладку «Границы». В разделе инструментов «Все» данной закладки, сделайте щелчок по кнопке «внутренние». Теперь в разделе тип линии выберите самую толстую линию (вторая снизу в правой колонке). При необходимости ниже задайте цвет для границ таблицы. Дальше возвращаемся в раздел «Все» и кликаем по кнопке «внешние». Для подтверждения настроек форматирования границ нажмите ОК.

Так же можем сделать цветной текст. Выделите заголовки исходной таблицы A1:D1. Откройте окно «Формат ячеек». Теперь перейдите на вкладку «Шрифт». В поле цвет текста укажите на «Желтый». Чтобы изменить цвет выделенной ячейки в Excel, перейдите на вкладку «Заливка» и выберите «Черный». Для подтверждения изменения формата ячеек жмем ОК. Заливка ячеек в Excel позволяет выделить цветом строку или столбец.

Как видите в окне «Формат ячеек» находится множество инструментов, которые расширяют возможности форматирования данных.

Полезный совет! Форматируйте данные в последнюю очередь. Так вы сэкономите рабочее время.

Форматирование открывает широкие возможности для экспонирования данных. Изменение шрифтов и размеров текста, установка фоновых цветов и узоров, покраска цветов границ и выбор тип их линий и т.п. Но стоит только немного переусердствовать с изменением цвета и лист Excel стает пестрым и нечитабельным.

Диаграммы в excel как изменить цвет Excelka.ru

Как изменить диаграмму в Excel (цвет, легенду, название и т. д.)?

Как в Эксель (Excel) изменить оформление уже созданной диаграммы?

Для того, чтобы изменить диаграмму в Эксель (Excel), нужно сначала щёлкнуть левой кнопкой мыши на области диаграммы.

Диаграмма станет активной (область диаграммы выделится в жирную рамку), и станут доступными инструменты для работы с нею.

В программах Microsoft Office (будь то Word, Excel или PowerPoint) эти инструменты размещены на 3 вкладках.

Эти вкладки называются так:

Ниже рассмотрим ряд задач, связанных с изменением диаграмм.

Изменение легенды в диаграмме

Вот исходная диаграмма:

Она отображает прибыль за 4 квартала.

Здесь проблема в том, что в качестве подписей данных выступают не значения столбца «Квартал» (1 квартал, 2 квартал, 3 квартал, 4 квартал), а цифры (1, 2, 3, 4).

Как это исправить?

1) Нужно щёлкнуть на диаграмме правой кнопкой мыши и в контекстном меню выбрать пункт «Выбрать данные».

2) Откроется окно «Выбор источника данных».

В нём есть раздел «Подписи горизонтальной оси (категории)», сейчас там стоят цифры.

Нажимаем на кнопку «Изменить».

3) Откроется окно «Подписи оси».

Ставим курсор в поле «Диапазон подписей оси» и выделяем ячейки с названиями кварталов.

4) В результате в разделе «Подписи горизонтальной оси (категории)» будут отображаться названия кварталов.

Теперь остаётся нажать на «OK», чтобы подтвердить изменения.

Диаграмма будет выглядеть следующим образом:

Также можно поменять оформление и расположение легенды у диаграммы.

Для этого нужно щёлкнуть на легенде правой кнопкой мыши и в контекстном меню выбрать пункт «Формат легенды».

Откроется окно, где можно задать расположение легенды относительно диаграммы (слева, справа, сверху и т.д.), сделать заливку легенды, сделать границы и т.п.

Добавление новых данных в диаграмму

Чтобы добавить новые данные в диаграмму, нужно:

1) Щёлкнуть на диаграмме правой кнопкой мыши и в появившемся меню выбрать пункт «Выбрать данные».

2) Откроется уже упомянутое мною окно «Выбор источника данных».

Здесь нужно в разделе «Элементы легенды (ряды)» нажать на кнопку «Изменить».

3) А затем в окне «Изменение ряда» нужно поставить курсор на поле «Значения» и выделить все ячейки, данные из которых требуется отразить на диаграмме.

4) Также нужно добавить подписи для этих данных, то есть изменить легенду.

Выше я уже писал о том, как это делается — в разделе «Подписи горизонтальной оси (категории)» нажимаем на кнопку «Изменить» и в появившемся окне выбираем ячейки с подписями данных.

5) Подтверждаем все изменения путём нажатия на кнопку «OK».

Изменение цвета диаграммы

Я знаю 2 способа изменить цвет диаграммы в Excel.

1) Можно щёлкнуть левой кнопкой мыши на диаграмме и затем перейти на вкладку «Конструктор».

На этой вкладке в разделе «Стили диаграмм» можно выбрать подходящее оформление.

2) Можно щёлкнуть на точке данных (в нашем случае это один из секторов) и в контекстном меню выбрать «Формат точки данных».

В открывшемся окне нужно перейти на вкладку «Заливка» — там можно выбрать как простую сплошную или градиентную заливку (с использованием любых цветов), так и заливку текстурой или узором.

Таким образом, можно задать свою раскраску для каждого сектора, столбца или др. точки данных диаграммы.

Изменение названия диаграммы

Для этого нужно щёлкнуть левой кнопкой мыши на текущем названии диаграммы, вокруг него появится рамка со сплошной границей.

А если щёлкнуть ещё раз, то граница рамки станет пунктирной, и в ней появится курсор — теперь можно будет редактировать название.

Также можно легко изменить шрифт (размер шрифта, цвет шрифта и т.п.) этой надписи — достаточно щёлкнуть по ней один раз (чтобы появилась рамка со сплошной границей) и воспользоваться стандартными инструментами для работы со шрифтом (они находятся в разделе «Шрифт» на вкладке «Главная»).

Добавление подписей данных

Чтобы на секторах, столбцах и т.п. показывались значения, нужно:

1) Выделить диаграмму и перейти на вкладку «Макет».

2) На этой вкладке нужно нажать на кнопку «Подписи данных» и в выпадающем меню выбрать, как они будут расположены (в центре, у вершины внутри, у вершины снаружи).

Также можно нажать на «Дополнительные параметры подписей данных», чтобы немного видоизменить их.

Вот пример, как может выглядеть диаграмма с подписями данных:

Изменение размера диаграммы

Если мне нужно уменьшить или увеличить диаграмму в Excel, то я делаю так: навожу курсор мыши на один из краёв области диаграммы, чтобы курсор принял вид косой стрелки с 2 концами (см. скриншот).

Теперь нужно зажать левую кнопку мыши и перемещать этот курсор влево / вниз (чтобы уменьшить размер диаграммы) или вправо / вверх (чтобы увеличить размер диаграммы).

Также есть другой способ изменить размер диаграммы, но он более долгий и менее удобный.

1) Сначала нужно щёлкнуть правой кнопкой мыши на области диаграммы и в контекстном меню выбрать пункт «Формат области диаграммы».

2) В открывшемся окне переходим на вкладку «Размер» и задаём высоту и ширину диаграммы в соответствующих полях.

Диаграмма будет перестраиваться «на лету», и после внесения всех изменений нужно будет нажать на кнопку «Закрыть».

Иллюстрированный самоучитель по Microsoft Excel 2003

Как изменять цвета на диаграмме

Когда диаграмма строится с помощью Мастера диаграмм, Excel автоматически раскрашивает ее, используя при этом разнообразные оттенки для различных наборов данных (групп взаимосвязанных данных) и точек наборов данных (отдельных величин из наборов данных). Но есть много способов самостоятельного подбора цветов, а также раскрашивания отдельных компонентов диаграмм, – таких, как линии координатной сетки или текст, – которые при обычных условиях отображаются на экране черным цветом. Можно изменять цвета на диаграмме с целью выделить определенные данные или сделать диаграмму более выразительной.

Примечание
Если указатель мыши находится на диаграмме, Excel выводит экранную подсказку, которая информирует вас, на какой из частей диаграммы установлен указатель. Это дает возможность заранее знать, какое из диалоговых окон Формат появится на экране, если дважды щелкнуть мышью в этом месте
.

  1. Если диаграмма встроена в рабочую таблицу, проверьте, выделена ли она. Если она находится на отдельном листе, активизируйте его.
  2. Дважды щелкните на том участке диаграммы, цвет которого собираетесь изменить. Вместо этого можно щелкнуть правой кнопкой мыши и из появившегося контекстного меню выбрать команду Формат. Появится диалоговое окно Формат, в котором можно ввести нужные значения параметров. Например, если щелкнуть на одном из столбцов гистограммы, появится диалоговое окно Формат ряда данных, такое, как показано на рисунке.

В разделе Заливка выберите цвет, который хотите использовать, и посмотрите, как он выглядит в разделе Образец, расположенном в левом нижнем углу диалогового окна. Если хотите, можно также изменить цвет границы выделенного элемента, выбрав цвет в раскрывающемся списке Цвет в группе Граница.

Изменение цвета или стиля диаграммы

Примечание: Мы стараемся как можно оперативнее обеспечивать вас актуальными справочными материалами на вашем языке. Эта страница переведена автоматически, поэтому ее текст может содержать неточности и грамматические ошибки. Для нас важно, чтобы эта статья была вам полезна. Просим вас уделить пару секунд и сообщить, помогла ли она вам, с помощью кнопок внизу страницы. Для удобства также приводим ссылку на оригинал (на английском языке) .

Возможно создали диаграммы и представить «это необходимы немного что-то другое» вносить важный аспект. Вот где Стили диаграмм — ваш BFF. Щелкните диаграмму, щелкните , расположенный рядом с диаграммой в правом верхнем углу и выберите параметр в коллекции стиль или цвет.

Изменение цвета диаграммы

Щелкните диаграмму, которую вы хотите изменить.

В верхнем правом углу рядом с диаграммой нажмите кнопку Стили диаграмм .

Щелкните Цвет и выберите нужную цветовую схему.

Совет: В стилях диаграммы (сочетаниях параметров форматирования и макетов диаграммы) используются цвета темы. Чтобы изменить цветовую схему, выберите другую тему. В Excel на вкладке Разметка страницы нажмите кнопку Цвета, а затем выберите нужную цветовую схему или создайте собственные цвета темы.

Изменение стиля диаграммы

Щелкните диаграмму, которую вы хотите изменить.

В верхнем правом углу рядом с диаграммой нажмите кнопку Стили диаграмм .

Щелкните Стиль и выберите необходимый параметр.

При просмотре коллекции с помощью функции динамического просмотра вы сможете увидеть, как будут выглядеть данные диаграммы при применении определенного стиля.

Как изменить график в Excel с настройкой осей и цвета

Далеко не всегда удается сразу создать график и диаграмму в Excel соответствующий всем требованиям пользователя.

Изначально сложно определить в каком типе графиков и диаграмм лучше представить данные: в объемно разрезной диаграмме, в цилиндрической гистограмме с накоплением или графике с маркерами.

Иногда легенда больше мешает, чем помогает в представлении данных и лучше ее отключить. А иногда к графику нужно подключить таблицу с данными для подготовки презентации в других программах (например, PowerPoint). Поэтому стоит научиться пользоваться настройками графиков и диаграмм в Excel.

Изменение графиков и диаграмм

Создайте табличку с данными как ниже на рисунке. Вы уже знаете, как построить график в Excel по данным. Выделите таблицу с данными и выберите инструмент «Вставка»-«Гистограмма»-«Гистограмма с группировкой».

Получился график, который нужно отредактировать:

  • удалить легенду;
  • добавить таблицу;
  • изменить тип графика.



Легенда графика в Excel

Можно легенду добавить на график. Для решения данной задачи выполняем следующую последовательность действий:

  1. Щелкните левой кнопкой мышки по графику, чтобы активировать его (выделить) и выберите инструмент: «Работа с диаграммами»-«Макет»-«Легенда».
  2. Из выпадающего списка опций инструмента «Легенда», укажите на опцию: «Нет (Не добавлять легенду)». И легенда удалится из графика.

Таблица на графике

Теперь нужно добавить в график таблицу:

  1. Активируйте график щелкнув по нему и выберите инструмент «Работа с диаграммами»-«Макет»-«Таблица данных».
  2. Из выпадающего списка опций инструмента «Таблица данных», укажите на опцию: «Показывать таблицу данных».

Типы графиков в Excel

Далее следует изменить тип графика:

  1. Выберите инструмент «Работа с диаграммами»-«Конструктор»-«Изменить тип диаграммы».
  2. В появившимся диалоговом окне «Изменение типа диаграммы» укажите в левой колонке названия групп типов графиков — «С областями», а в правом отделе окна выберите – «С областями и накоплением».

Для полного завершения нужно еще подписать оси на графике Excel. Для этого выберите инструмент: «Работа с диаграммами»-«Макет»-«Название осей»-«Название основной вертикальной оси»-«Вертикальное название».

Возле вертикальной оси появилось место для ее заголовка. Чтобы изменить текст заголовка вертикальной оси, сделайте по нему двойной щелчок левой кнопкой мышки и введите свой текст.

Удалите график, чтобы перейти к следующему заданию. Для этого активируйте его и нажмите клавишу на клавиатуре – DELETE.

Как изменить цвет графика в Excel?

На основе исходной таблицы снова создайте график: «Вставка»-«Гистограмма»-«Гистограмма с группировкой».

Теперь наша задача изменить заливку первой колонки на градиентную:

  1. Один раз щелкните мышкой по первой серии столбцов на графике. Все они выделятся автоматически. Второй раз щелкните по первому столбцу графика (который следует изменить) и теперь будет выделен только он один.
  2. Щелкните правой кнопкой мышки по первому столбцу для вызова контекстного меню и выберите опцию «Формат точки данных».
  3. В диалоговом окне «Формат точки данных» в левом отделе выберите опцию «Заливка», а в правом отделе надо отметить пункт «Градиентная заливка».

Для вас теперь доступны инструменты для сложного оформления градиентной заливки на графике:

  • название заготовки;
  • тип;
  • направление;
  • угол;
  • точки градиента;
  • цвет;
  • яркость;
  • прозрачность.

Поэкспериментируйте с этими настройками, а после чего нажмите «Закрыть». Обратите внимание в «Название заготовки» доступны уже готовые шаблоны: пламя, океан, золото и др.

Как изменить данные в графике Excel?

График в Excel не является статической картинкой. Между графиком и данными существует постоянная связь. При изменении данных «картинка» динамически приспосабливается к изменениям и, таким образом, отображает актуальные показатели.

Динамическую связь графика с данными продемонстрируем на готовом примере. Измените значения в ячейках диапазона B2:C4 исходной таблицы и вы увидите, что показатели автоматически перерисовываются. Все показатели автоматически обновляются. Это очень удобно. Нет необходимости заново создавать гистограмму.

Цвет диаграммы из ячеек с ее данными

Постановка задачи

Хотелось бы, чтобы столбцы на гистограмме (или дольки на круговой и т.п.) автоматически имели тот цвет, который был использован для заливки соответствующих им ячеек с исходными данными:

Предвосхищая удивленно-возмущенные крики отдельных товарищей, надо отметить, что, конечно же, цвет заливки на диаграмме можно менять и вручную (правой кнопкой по столбцу — Формат точки/ряда данных (Format data point/series) и т. д. — никто не спорит. Но на практике случается куча ситуаций, когда проще и удобнее сделать это непосредственно в ячейках с данными, а диаграмма потом должна перекраситься уже автоматически. Попробуйте, например, задать заливку по регионам для столбцов на этой диаграмме:

Думаю, вы поняли идею, да?

Ничем, кроме как макросом, такое реализовать не получится. Поэтому открываем Редактор Visual Basic с вкладки Разработчик (Developer — Visual Basic Editor) или нажимаем сочетание клавиш Alt+F11, вставляем новый пустой модуль через меню Insert — Module и копируем туда текст вот такого макроса, который и будет делать всю работу:

Теперь можно закрыть Visual Basic и вернуться в Excel. Использовать созданный макрос очень просто. Выделите диаграмму (область диаграммы, а не область построения, сетку или столбцы!):

и запустите наш макрос с помощью кнопки Макросы на вкладке Разработчик (Developer — Macros) или с помощью сочетания клавиш Alt+F8. В том же окне можно, в случае частого использования, назначить макросу сочетание клавиш с помощью кнопки Параметры (Options) .

Единственной ложкой дегтя остается невозможность применения подобной функции для случаев, когда цвет ячейкам исходных данных назначается с помощью правил условного форматирования. К сожалению, Visual Basic не имеет встроенных средств для считывания таких цветов. Есть, конечно, определенные «костыли», но работают они не для все случаев и не во всех версиях.

Изменение рабочей палитры цветов

Excel 2007 и новее

В новых версиях Excel поддерживает более 4 млн. цветов. Настроить это богатство очень легко — идем на вкладку Разметка страницы — Цвета (Page Layout — Colors) и выбираем любую радующую вас палитру:

Цвета заботливо подобраны в гармоничные сочетания, эффект от применения видно уже при наведении мыши. Выбранная палитра будет применяться ко всем объектам (листам, ячейкам, диаграммам и т. д.) в пределах книги. Для маньяков мастеров дизайна в конце списка есть опция Создать новые цвета темы (New Theme Colors), где можно попытаться выпилить свою палитру (например, с корпоративными цветами компании):

Excel 2003 и старше

Старые версии Excel имели очень ограниченную палитру — только 56 цветов. Это количество нельзя увеличить, но можно заменить стандартные цвета в этой палитре на свои, нестандартные. Для этого идем в меню Сервис — Параметры — вкладка Цвет (Tools — Options — Color) и меняем любой выбранный цвет стандартной палитры на свой собственный кнопкой Изменить (Edit):

Обладая некоторым терпением, можно добиться, например, следующего результата:

На этой же вкладке Цвет можно копировать цвета из другой книги (она должна быть заранее открыта) при помощи выпадающего списка внизу окна. Например, можете скачать вот эту книгу с нестандартными цветами палитры и использовать их для своих таблиц.

Иногда цвета стандартной палитры сбиваются (например, после выгрузки из 1С в Excel). Кнопка Сброс (Reset) вам поможет.

У меня новый Excel 2007-2010, но я хочу цвета как в старом Excel 2000-2003

Тяжелый случай. Но бывает. Я с этим столкнулся, помнится, когда делал проект для клиента, работающего до сих пор на Excel 2003. Красивая палитра Excel 2010 превращалась в его файлах в непонятную цветовую кашу: зеленый мог стать желтым, а красный — оранжевым. Видимо, при сохранении в формате Excel 97-2003 преобразование из 4 млн. цветов в 65 бесследно не проходило.

Выход нашелся — бесплатная надстройка Classic Excel Colors от Andrew Engwirda, MVP Excel. Надстройка добавляет вам на ленту кнопку, открывающую окно с «теми-самыми старыми добрыми» цветами из палитры Excel 2003. Если использовать их, то цветовых искажений при работе с новыми файлами в старых версиях не будет:

Thanks a lot, Andrew! You save my ass life 🙂

Ссылки по теме



Как сделать разные цвета в диаграмме excel?

Постановка задачи

Хотелось бы, чтобы столбцы на гистограмме (или дольки на круговой и т. п.) автоматически имели тот цвет, который был использован для заливки соответствующих им ячеек с исходными данными:

Предвосхищая удивленно-возмущенные крики отдельных товарищей, надо отметить, что, конечно же, цвет заливки на диаграмме можно менять и вручную (правой кнопкой по столбцу — Формат точки/ряда данных (Format data point/series) и т.д. — никто не спорит. Но на практике случается куча ситуаций, когда проще и удобнее сделать это непосредственно в ячейках с данными, а диаграмма потом должна перекраситься уже автоматически. Попробуйте, например, задать заливку по регионам для столбцов на этой диаграмме:

Думаю, вы поняли идею, да?

Решение

Ничем, кроме как макросом, такое реализовать не получится. Поэтому открываем Редактор Visual Basic с вкладки Разработчик (Developer — Visual Basic Editor) или нажимаем сочетание клавиш Alt+F11, вставляем новый пустой модуль через меню Insert — Module и копируем туда текст вот такого макроса, который и будет делать всю работу:

Sub SetChartColorsFromDataCells()        If TypeName(Selection)  "ChartArea" Then          MsgBox "Сначала выделите диаграмму!"          Exit Sub      End If      Set c = ActiveChart      For j = 1 To c. SeriesCollection.Count          f = c.SeriesCollection(j).Formula          m = Split(f, ",")          Set r = Range(m(2))            For i = 1 To r.Cells.Count              c.SeriesCollection(j).Points(i).Format.Fill.ForeColor.RGB = _                  r.Cells(i).Interior.Color          Next i      Next j  End Sub

Теперь можно закрыть Visual Basic и вернуться в Excel. Использовать созданный макрос очень просто. Выделите диаграмму (область диаграммы, а не область построения, сетку или столбцы!):

и запустите наш макрос с помощью кнопки Макросы на вкладке Разработчик (Developer — Macros) или с помощью сочетания клавиш Alt+F8. В том же окне можно, в случае частого использования, назначить макросу сочетание клавиш с помощью кнопки Параметры (Options).

P.S.

Единственной ложкой дегтя остается невозможность применения подобной функции для случаев, когда цвет ячейкам исходных данных назначается с помощью правил условного форматирования. К сожалению, Visual Basic не имеет встроенных средств для считывания таких цветов. Есть, конечно, определенные «костыли», но работают они не для все случаев и не во всех версиях.

Ссылки по теме

  • Что такое макросы, как их использовать, куда вставлять код макросов на Visual Basic
  • Условное форматирование в Excel 2007-2013
  • Новые возможности диаграмм в Excel 2013

Далеко не всегда удается сразу создать график и диаграмму в Excel соответствующий всем требованиям пользователя.

Изначально сложно определить в каком типе графиков и диаграмм лучше представить данные: в объемно разрезной диаграмме, в цилиндрической гистограмме с накоплением или графике с маркерами.

Иногда легенда больше мешает, чем помогает в представлении данных и лучше ее отключить. А иногда к графику нужно подключить таблицу с данными для подготовки презентации в других программах (например, PowerPoint). Поэтому стоит научиться пользоваться настройками графиков и диаграмм в Excel.

Изменение графиков и диаграмм

Создайте табличку с данными как ниже на рисунке. Вы уже знаете, как построить график в Excel по данным. Выделите таблицу с данными и выберите инструмент «Вставка»-«Гистограмма»-«Гистограмма с группировкой».

Получился график, который нужно отредактировать:

  • удалить легенду;
  • добавить таблицу;
  • изменить тип графика.

Легенда графика в Excel

Можно легенду добавить на график. Для решения данной задачи выполняем следующую последовательность действий:

  1. Щелкните левой кнопкой мышки по графику, чтобы активировать его (выделить) и выберите инструмент: «Работа с диаграммами»-«Макет»-«Легенда».
  2. Из выпадающего списка опций инструмента «Легенда», укажите на опцию: «Нет (Не добавлять легенду)». И легенда удалится из графика.

Таблица на графике

Теперь нужно добавить в график таблицу:

  1. Активируйте график щелкнув по нему и выберите инструмент «Работа с диаграммами»-«Макет»-«Таблица данных».
  2. Из выпадающего списка опций инструмента «Таблица данных», укажите на опцию: «Показывать таблицу данных».

Типы графиков в Excel

Далее следует изменить тип графика:

  1. Выберите инструмент «Работа с диаграммами»-«Конструктор»-«Изменить тип диаграммы».
  2. В появившимся диалоговом окне «Изменение типа диаграммы» укажите в левой колонке названия групп типов графиков — «С областями», а в правом отделе окна выберите – «С областями и накоплением».

Для полного завершения нужно еще подписать оси на графике Excel. Для этого выберите инструмент: «Работа с диаграммами»-«Макет»-«Название осей»-«Название основной вертикальной оси»-«Вертикальное название».

Возле вертикальной оси появилось место для ее заголовка. Чтобы изменить текст заголовка вертикальной оси, сделайте по нему двойной щелчок левой кнопкой мышки и введите свой текст.

Удалите график, чтобы перейти к следующему заданию. Для этого активируйте его и нажмите клавишу на клавиатуре – DELETE.

Как изменить цвет графика в Excel?

На основе исходной таблицы снова создайте график: «Вставка»-«Гистограмма»-«Гистограмма с группировкой».

Теперь наша задача изменить заливку первой колонки на градиентную:

  1. Один раз щелкните мышкой по первой серии столбцов на графике. Все они выделятся автоматически. Второй раз щелкните по первому столбцу графика (который следует изменить) и теперь будет выделен только он один.
  2. Щелкните правой кнопкой мышки по первому столбцу для вызова контекстного меню и выберите опцию «Формат точки данных».
  3. В диалоговом окне «Формат точки данных» в левом отделе выберите опцию «Заливка», а в правом отделе надо отметить пункт «Градиентная заливка».

Для вас теперь доступны инструменты для сложного оформления градиентной заливки на графике:

  • название заготовки;
  • тип;
  • направление;
  • угол;
  • точки градиента;
  • цвет;
  • яркость;
  • прозрачность.

Поэкспериментируйте с этими настройками, а после чего нажмите «Закрыть». Обратите внимание в «Название заготовки» доступны уже готовые шаблоны: пламя, океан, золото и др.

Как изменить данные в графике Excel?

График в Excel не является статической картинкой. Между графиком и данными существует постоянная связь. При изменении данных «картинка» динамически приспосабливается к изменениям и, таким образом, отображает актуальные показатели.

Динамическую связь графика с данными продемонстрируем на готовом примере. Измените значения в ячейках диапазона B2:C4 исходной таблицы и вы увидите, что показатели автоматически перерисовываются. Все показатели автоматически обновляются. Это очень удобно. Нет необходимости заново создавать гистограмму.

На листе Excel условное форматирование достаточно легко реализовать. Данная встроенная возможность находится  на вкладке Главная ленты Excel. Условное форматирование для диаграмм – это совсем другая история.

Люди достаточно часто спрашивают меня, как применить условное форматирование  к диаграммам, то есть чтобы при изменении значений в ячейках, изменялись цвета столбцов (маркеров, точек …) диаграммы. Существует два подхода к решению проблемы. Первый, с помощью макроса, который отслеживает изменения на листе и вносит необходимые корректировки в отдельные элементы диаграммы. Второй работает без использования макросов, и сегодня мы его рассмотрим.

Диаграмма без форматирования

Ниже приведен простой пример данных для построения диаграммы с условным форматированием …

…  которые построят простую неотформатированную гистограмму …

… или простую  линейчатую диаграмму

Нам необходимо, чтобы в зависимости от значений ряда данных, отдельные элементы диаграммы закрашивались в определенный цвет.

За исключением некоторых простых встроенных форматов, условное форматирование рабочего листа требует наличие формулы для определения того, какие клетки будут отформатированы. Таким же образом мы поступим для определения форматирования в диаграммах.

Мы заменим оригинальный график  линии или гистограммы несколькими рядами данных, по одному для каждого услвия. Так как наши данные находятся в диапазоне от 0 до 5,07, мы создадим ряд для диапазонов 0-0,5; 0,5-1,5; 1,5-3; 3-4,5 и 4,5-6.

Диаграмма с условным форматированием

Ниже показаны данные для диаграммы с условным форматированием. Диапазон условий форматирования находится в строках 1 и 2, формулы для заголовка находятся в диапазоне C3:G3. К примеру, формула, находящаяся в ячейке С3, выглядит следующим образом:

=C1&»

Вставьте диаграмму Excel в ArcMap

Сводка

Предоставленные инструкции включают в себя шаги по вставке диаграммы Excel в ArcMap с сохранением постоянной связи между ними. Любые изменения, внесенные в диаграмму Excel, автоматически обновляются в ArcMap.

Процедура

  1. Откройте файл Excel, содержащий диаграмму, которую нужно добавить.
  2. Щелкните область диаграммы. Вокруг области диаграммы появляются восемь блоков изменения размера, называемых маркерами. Оставьте Excel открытым и выберите диаграмму.
  3. Откройте ArcMap и щелкните Вид компоновки , чтобы переключиться в вид компоновки.
  4. Перейдите к Вставить > Объект . В диалоговом окне Insert Object выберите Create from file . Щелкните Обзор , чтобы перейти к местоположению файла Excel и выбрать его.
  5. Установите флажок Link и нажмите OK .Диаграмма Excel добавлена ​​в макет.
  Примечание:
В некоторых случаях добавленный объект может не отображать полную диаграмму связанного файла Excel. В этом случае откройте связанный файл Excel и нажмите  Сохранить . В качестве второго варианта закройте файл Excel и дважды щелкните диаграмму в режиме макета. Обе процедуры перезагружают полную диаграмму в виде макета.
  Примечание:
Сохраните все изменения, внесенные в диаграмму Excel.  Если не сохранить изменения, ссылка на документ карты будет прервана.

Чтобы в будущем внести в диаграмму Excel изменения, которые будут отражены в компоновке ArcMap, дважды щелкните объект диаграммы в ArcMap, внесите изменения и сохраните. Если изменения производятся в Excel при закрытом ArcMap, объекты диаграммы все равно необходимо дважды щелкнуть в ArcMap, чтобы открыть и зарегистрировать изменения.

Если диаграмма изменена в Excel и теряет размер или назначенное размещение, назначенное до изменения, измените размер диаграммы в ArcMap.

Дополнительная информация

Последняя публикация: 15.10.2020

Идентификатор статьи: 000004382

Программное обеспечение: ArcGIS-ArcEditor 9.3.1, 9.3, 9.2, 9.1, 9.0, 8.3, 8.2, 8. 1.2, 8.1 ArcGIS-ArcInfo 9.3.1, 9.3, 9.2, 9.1, 9.0, 8.3, 8.2, 8.1.2, 8.1 ArcGIS-ArcView 9.3.1, 9.3, 9.2, 9.1, 8.3, 8.2, 8.1.2, 8.1 ArcMap 10.8.1, 10.8, 10.7.1, 10.7, 10.6.1, 10.6, 10.5.1, 10.5, 10.4.1, 10.4, 10.3.1, 10.3, 10.2.2, 10.2.1, 10.2, 10.1, 10

Полезен ли этот контент?

Как создать диаграмму Ганта в Excel (с шаблоном)

Как вы показываете, как продвигается ваш проект?

диаграммы Ганта — это то, что вам нужно.

Из этого туториала Вы узнаете, как создать диаграмму Ганта за 5 простых шагов.

Что такое диаграмма Ганта?

Диаграмма Ганта — это прежде всего инструмент для планирования проекта. Он используется для визуализации проекта на временной шкале.

  • Содержит список задач по вертикальной оси.
  • Временная шкала откладывается по горизонтальной оси.

Ключевой частью являются горизонтальные полосы , нарисованные в каждой строке. Они дают нам визуальную подсказку о том, когда запланирована задача.

Под задачей я подразумеваю все, что нужно сделать, проверить или организовать. Инженерный проект может включать такие задачи, как проектирование прототипа, тестирование или производство. В ИТ-проекте часто встречаются такие задачи, как анализ требований, разработка программного обеспечения или документация.

Левый край полосы представляет собой дату начала задачи. Правый край представляет дату его окончания (читайте также: установка сроков в проекте). Чем шире полоса, тем больше продолжительность задачи.

ХОТИТЕ СКАЧАТЬ ШАБЛОН?

В чем преимущества диаграмм Ганта

В управлении проектами диаграммы Ганта позволяют нам сразу увидеть, когда запланировано действие: «Первое испытание прототипа запланировано на 1-ю и 2-ю неделю июля. Благодаря цветным полосам и столбчатым диаграммам легко увидеть, что будет дальше. Почему это имеет значение? Это позволяет вам планировать работу и планировать наперед.

[the_ad id = ”6747 ″]

С чего начать: какая диаграмма вам нужна?

Прежде чем мы начнем создавать диаграмму Ганта, вы должны определиться с несколькими моментами.

  • Шкала времени: ежедневно, еженедельно или ежемесячно? Еженедельное расписание менее детально, но его легче поддерживать. Чем более детализированным вы будете заниматься, тем чаще вам придется настраивать диаграмму, потому что задачи часто приходится переносить.
  • Дополнительная информация: Это касается дополнительной информации, которую вы хотите назначить каждой задаче. Это может быть ответственный, отдел, частью которого является ответственный, и другие данные. Начни хотя бы с ответственного. Вы всегда можете добавить поля позже.

5 шагов для создания диаграммы Ганта в Excel

Шаг 1. Создайте пустой лист Excel

Шаг 2: Введите задачи

Перечислите каждую задачу, связанную с проектом, одну за другой. В идеале в столбце A или B. Я оставляю строки 1–6 пустыми, так как хочу добавить дополнительную информацию вверху. Для удобства чтения имеет смысл объединить отдельные задачи в сводные элементы. Вот как должен выглядеть ваш список задач:

Шаг 3. Нарисуйте временную шкалу

Используйте одну из верхних строк для создания шкалы времени. Мне нравится планировать свои проекты на уровне недели. Один столбец представляет одну неделю. Действие начинается через одну неделю и переносится на другую неделю.Очень просто.

Кнопка объединения ячеек полезна для объединения нескольких ячеек в одну. Я использую его для создания центрированных заголовков месяцев. Просто выберите ячейки, которые хотите объединить, и нажмите кнопку «Объединить и центрировать».

Примечание. Конечно, я планирую работу на ежедневном уровне, но для моих диаграмм Ганта я предпочитаю простоту и использовать вместо этого еженедельно.

Вы также можете реализовать ежедневный или ежемесячный просмотр. Все зависит от того, о чем вы хотите сообщить.

Шаг 4. Нарисуйте стержни

Теперь вы нанесете горизонтальные полосы для каждого действия. Вы начинаете с первого действия в вашем списке, которое идет первым на временной шкале. Затем вы спускаетесь до последнего. Проверьте, когда на шкале времени запускается задача, и измените цвет ячейки. Проведите мышью по ячейкам действия и измените их цвет.

Шаг 5. Придайте ему красивый вид

Пока наша диаграмма Ганта выглядит очень простой. Чтобы сделать его более привлекательным, используйте разные цвета, чтобы визуально разделить различные элементы на диаграмме: список задач, временная шкала, панели задач и т. Д.

Я также рекомендую использовать разные стили границ. Это позволяет легко увидеть, где заканчивается область, а где начинается другая. Будьте осторожны: работать с границами в Excel немного сложно.

Вот окончательный график

Скачайте прямо сейчас. Лучшего в Интернете не найдешь.

Пример диаграммы Ганта с фазами и задачами проекта

Настройте диаграмму Ганта под свои нужды

Каждый проект индивидуален. И требования к вашей диаграмме тоже.Я добавил несколько примеров того, как вы можете настроить диаграмму.

НАСТРОЙТЕ ХРОНИК: Если вы хотите использовать дневной уровень, используйте сокращения для будних дней. Понедельник станет Пн или Пн, вторник станет Пт или Вт и так далее.

М Т В Т Ф С С
1 2 3 4 5 6 7 8

В любом случае, включая будни, облегчает общение. Если я скажу вам, что какое-то задание будет готово к среде следующей недели, это будет намного легче понять, чем если я скажу, что оно будет готово к 14 июля.

ОТОБРАЖЕНИЕ УРОВНЯ ЗАВЕРШЕНИЯ: Представьте себя сидящим на следующей встрече по обновлению проекта. Вы не хотите просто дать расплывчатый ответ вроде «да, мы добиваемся прогресса». Ваше обновление будет гораздо более убедительным, если вы сможете указать конкретные значения: «Мы на 80% закончили разработку прототипа. Как только X и Y будут выполнены, прототип будет готов ».

Как включить уровень завершения в диаграмму Ганта? Просто добавьте новый столбец рядом с каждой задачей.Измените формат ячейки, чтобы отображать проценты. Более сложным решением было бы хранить проценты в списке значений. Таким образом, вы можете просто выбрать проценты в раскрывающемся меню.

Отчетный процент завершения:

ДОБАВИТЬ ВЕХИ: Веха в управлении проектами похожа на контрольную точку. Он представляет собой статус, который должен быть достигнут, или действие, которое необходимо завершить. На нашей диаграмме веха — это просто задача нулевой длины. Веху можно выделить красным цветом:

Инструменты для создания диаграмм Ганта проекта

Excel отлично подходит для создания простых диаграмм Ганта.Вы ограничиваете количество деталей, и вам не понадобится никакой другой инструмент. Это становится проблематичным только тогда, когда у вас слишком много задач, которыми нужно управлять. Перемещение дат начала и окончания в Excel и изменение стилей ячеек вручную каждый раз займет много времени.

Для более крупных проектов вам может потребоваться профессиональное программное обеспечение для управления проектами.

Вот некоторые из популярных:

  • MS Project: Простой в использовании, с множеством хороших функций. Полезно для отображения зависимостей между результатами и задачами.Прочтите мою статью о том, как создать план проекта в MS Project, чтобы увидеть этот инструмент в действии.
  • Smartsheet: Популярное облачное программное обеспечение для управления проектами. Используется многими компаниями из списка Fortune 500. Smartsheet поставляется с отчетами, календарным представлением и возможностью создания диаграмм Ганта для больших и сложных проектов. Интегрируется с другими платформами, такими как Dropbox или Office 365. Я лично не использовал Smartsheet.
  • Wrike: Wrike называет себя программным обеспечением для управления работой, но по функциональности оно аналогично MS Project или Smartsheet. Согласно его веб-сайту, Wrike используется такими крупными организациями, как Google и L’Oréal.
  • ProjectLibre: Бесплатный клон MS Project с приличной функциональностью. Скачать для MS Windows, Mac и Unix / Linux. Доступно платное размещенное решение.
  • OpenProject: Программное обеспечение для управления проектами с открытым исходным кодом. OpenProject можно использовать также для проектов Agile и Scrum. Это бесплатно, если вы установите его на свой сервер. Также доступны хостинговые решения по цене от 5 долларов в месяц.

Адриан Ноймайер

Привет! Я Адриан, основатель Tactical Project Manager. Я создал сайт, чтобы помочь вам довести ваши проекты до успеха. В прошлом я работал менеджером ИТ-проектов 10 лет.

Другие сообщения

Не пропустите эти другие статьи

ggplot2 colors: Как изменить цвета автоматически и вручную? — Easy Guides — Wiki

Цель этой статьи — описать, как изменить цвет графика, созданного с помощью программного обеспечения R и пакета ggplot2 .Цвет может быть указан либо по имени (например: «красный»), либо с помощью шестнадцатеричного кода (например: «# FF1234»). Различные цветовые системы, доступные в R, описаны по этой ссылке: цвета в R.

ToothGrowth и mtcars Наборы данных используются в примерах ниже.

  # Преобразование столбцов дозы и баллона из числовых в факторные переменные
Зубной рост $ доза
  ## len supp доза
## 1 4,2 VC 0,5
## 2 11,5 VC 0,5
## 3 7,3 VC 0,5
## 4 5.8 VC 0,5
## 5 6,4 VC 0,5
## 6 10,0 ВК 0,5
  напор (вагоны)
  ## mpg cyl disp hp drat wt qsec vs am gear carb
## Mazda RX4 21,0 6160110 3,90 2,620 16,46 0 1 4 4
## Mazda RX4 Wag 21,0 6160110 3,90 2,875 17,02 0 1 4 4
## Datsun 710 22,8 4 108 93 3,85 2,320 18,61 1 1 4 1
## Hornet 4 Drive 21,4 6 258110 3,08 3,215 19,44 1 0 3 1
## Hornet Sportabout 18.7 8 360 175 3,15 3,440 17,02 0 0 3 2
## Valiant 18,1 6225105 2,76 3,460 20,22 1 0 3 1

Убедитесь, что столбцы доза и cyl преобразованы как факторные переменные с помощью сценария R.

  библиотека (ggplot2)
# Коробчатый сюжет
ggplot (ToothGrowth, aes (x = доза, y = len)) + geom_boxplot ()
# диаграмма рассеяния
ggplot (mtcars, aes (x = wt, y = mpg)) + geom_point ()

  # коробчатая диаграмма
ggplot (ToothGrowth, aes (x = доза, y = len)) +
  geom_boxplot (fill = '# A4A4A4', color = "darkred")
# диаграмма рассеяния
ggplot (mtcars, aes (x = wt, y = mpg)) +
  geom_point (color = 'darkblue')

Цвета по умолчанию

Следующий код R изменяет цвет графика на уровни дозы :

  # Коробчатая диаграмма
бп

Яркость (l) и насыщенность (c, интенсивность цвета) цветов по умолчанию (оттенок) можно изменить с помощью функций scale_hue следующим образом:

  # Коробчатая диаграмма
bp + scale_fill_hue (l = 40, c = 35)
# Точечная диаграмма
sp + scale_color_hue (l = 40, c = 35)

Обратите внимание, что значения по умолчанию для l и c: l = 65, c = 100.

Изменить цвета вручную

Пользовательские цветовые палитры могут быть указаны с помощью функций:

  • scale_fill_manual () для прямоугольных графиков, штриховых графиков, скрипичных графиков и т. Д.
  • scale_color_manual () для линий и точек
  # Коробчатая диаграмма
bp + scale_fill_manual (values ​​= c ("# 999999", "# E69F00", "# 56B4E9"))
# Точечная диаграмма
sp + scale_color_manual (values ​​= c ("# 999999", "# E69F00", "# 56B4E9"))

Обратите внимание, что аргумент прерывает , чтобы управлять внешним видом легенды.Это верно и для других функций scale_xx () .

  # Коробчатая диаграмма
bp + scale_fill_manual (breaks = c («2», «1», «0,5»),
                       values ​​= c ("красный", "синий", "зеленый"))
# Точечная диаграмма
sp + scale_color_manual (breaks = c («8», «6», «4»),
                        values ​​= c ("красный", "синий", "зеленый"))

Здесь описаны встроенные названия цветов и таблица кодов цветов: цвет в R.

Используйте палитры RColorBrewer

Цветовые палитры, доступные в пакете RColorBrewer , описаны здесь: цвет в R.

  # Коробчатая диаграмма
bp + scale_fill_brewer (palette = "Dark2")
# Точечная диаграмма
sp + scale_color_brewer (palette = "Dark2")

Доступные цветовые палитры в пакете RColorBrewer:

Используйте цветовые палитры Уэса Андерсона

Установите и загрузите следующие цветовые палитры:

  # Установить
install.packages ("wesanderson")
# Загрузить
библиотека (Уэсандерсон)

Доступные цветовые палитры:

  библиотека (Весандерсон)
# Коробчатый сюжет
bp + scale_fill_manual (values ​​= wes_palette (n = 3, name = "GrandBudapest"))
# Точечная диаграмма
sp + scale_color_manual (values ​​= wes_palette (n = 3, name = "GrandBudapest"))

Используемые функции:

  • scale_colour_grey () для точек, линий и т. Д.
  • scale_fill_grey () для прямоугольных графиков, штриховых графиков, скрипичных графиков и т. Д.
  # Коробчатая диаграмма
bp + scale_fill_grey () + theme_classic ()
# Точечная диаграмма
sp + scale_color_grey () + theme_classic ()

Измените значение серого на нижнем и верхнем концах палитры:

  # Коробчатая диаграмма
bp + scale_fill_grey (начало = 0.8, конец = 0.2) + theme_classic ()
# Точечная диаграмма
sp + scale_color_grey (начало = 0,8, конец = 0,2) + theme_classic ()

Обратите внимание, что значение по умолчанию для аргументов начало и конец : начало = 0,2, конец = 0,8

Добавление цветных областей в диаграммы Excel

Данные временных рядов легко отобразить в виде линейной диаграммы, но извлечь интересную историю из данных может быть сложно без дополнительного описания или умной маркировки. Однако один из вариантов — добавить регионы к диаграммам временных рядов, чтобы указать исторические периоды или двоичные данные визуализации.

Вот пример, где диаграмма годовых национальных экономических показателей США была дополнена регионами, которые также указывают на сокращение делового цикла США — грубо говоря, на экономический спад.

Для создания этой диаграммы все показатели были усреднены по годам и, при необходимости, скорректированы с учетом инфляции с использованием коэффициента пересчета. Загрузите файл Excel с данными временных рядов, чтобы просмотреть данные и диаграмму.

Во-первых, чтобы настроить базовую линейную диаграмму, удерживайте Ctrl (ПК) или Cmd (Mac), пока вы выбираете следующие столбцы:

  • D (индекс цен акций выше CF…)
  • E (ср.годовая безработица…)
  • G (ВВП сверх CF…)
  • I (задолженность по CF…)
  • K (процентная ставка * 10)
  • L (годы спада экономики)

Вы заметите, что столбцы имеют цветовую кодировку. Некоторые цвета применимы к нескольким столбцам; это потому, что значения, которые отображаются на диаграмме, были вычислены путем некоторого преобразования необработанных данных. Таким образом, каждая линия на окончательной диаграмме соответствует одному или нескольким столбцам данных, используемых для получения значений.Преобразование значений помогает нам путем нормализации значений (т. Е. С поправкой на инфляцию) или масштабирования самого ряда данных (что позволяет увидеть взаимосвязи между множеством различных показателей на одном графике, несмотря на большие различия в диапазонах значений).

Когда мы выбираем шесть столбцов выше и вставляем линейную диаграмму, мы получаем довольно некрасивую линейную диаграмму.

Мы внесем несколько изменений, чтобы улучшить это:

  • Измените ряд «лет… в упадке» на диаграмму с областями
  • Выберите и отрегулируйте метки оси x и отметки
  • Регулировка диапазона оси Y
  • Настройка цвета, метки и порядка серии данных

Основной механизм цветных областей на диаграмме заключается в использовании «диаграммы с областями» Excel для создания прямоугольных областей.По сути, диаграмма с областями представляет собой линейную диаграмму и заполняет область под линией цветом. Если у нас есть непрерывная горизонтальная линия в качестве ряда данных, мы создадим на графике большой цветной прямоугольник. Чтобы прямоугольник имел разрывы, нам просто нужно оставить некоторые годы пустыми (без значений в ячейках). Чтобы выбрать подходящие значения для столбца L, мы сначала нашли максимальное значение для других серий данных и определили, что значение 20 создаст столбцы, начинающиеся над другими сериями данных.

Чтобы получить цветные области, которые указывают на сокращение бизнес-цикла, мы берем ряд, созданный из столбца L, и превращаем его в диаграмму с областями.

  1. Щелкните правой кнопкой мыши любую точку данных в серии или запись легенды
  2. Выберите «Изменить тип диаграммы серии…»
  3. Выберите на ленте стандартную диаграмму с областями

Теперь диаграмма заполняет область под исходными линиями цветом заливки по умолчанию.

На этом этапе вы можете снова щелкнуть серию правой кнопкой мыши, выбрать «Форматировать серию данных…» и изменить цвет заливки на светло-серый.

Затем мы сообщаем оси x, какие метки правильные (столбец «Год»), и показываем эти метки каждые 4 года. (Наши серии данных начинаются в год выборов, поэтому метки всегда будут отображаться в годы выборов.)

      1. Щелкните правой кнопкой мыши где-нибудь внутри диаграммы и выберите «Выбрать данные…»
      2. Выберите любую серию данных в списке «Серии», затем перейдите в поле «Метки оси категории (X)» и выберите столбец «Год». Щелкните «ОК».
      3. Щелкните правой кнопкой мыши по оси x и выберите «Ось формата…».
      4. В разделе «Масштаб»:
        1. Изменить интервал по умолчанию между этикетками с 3 на 4
        2. Измените интервал между отметками также на 4
        3. Снимите флажок «Вертикальная ось пересекает категории»
      5. В разделе «Текстовое поле» выберите направление текста «Повернуть на 90 градусов против часовой стрелки». Щелкните «ОК».

Теперь на оси x должны быть соответствующие метки года.Ось Y можно точно так же отрегулировать, чтобы отобразить только диапазон значений, который нас больше всего интересует.

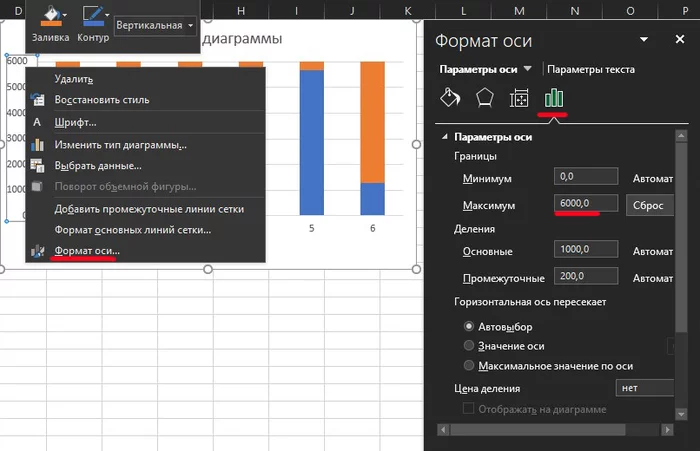

      1. Щелкните правой кнопкой мыши по оси и выберите «Форматировать ось…».
      2. В разделе «Масштаб» снимите флажок рядом с «Максимум:» и измените значение на 20.

Остальные изменения — это просто изменения форматирования. Щелкните правой кнопкой мыши отдельные серии данных, чтобы изменить цвета, ширину линий и т. Д. Используйте параметры форматирования или инструменты диаграммы на ленте Excel, чтобы изменить шрифт любого текста, настроить линии сетки, добавить метки и заголовки и т. Д.Имена серий данных в легенде можно скорректировать с помощью параметра «Выбрать данные…» и ввода произвольного текста в поле «Имя».

Конечный продукт должен иметь цветные области и выглядеть примерно так, как показано в таблице ниже.
