Горячие клавиши в Архикад
ArchiCAD — одна из самых популярных и многофункциональных программ для комплексного проектирования зданий. Многие архитекторы выбрали его в качестве главного инструмента для своего творчества благодаря удобному интерфейсу, понятной логике работы и скорости выполнения операций. знаете ли вы, что создание проекта в Архикаде можно ускорить еще больше, применяя горячие клавиши?
В этой статье познакомимся с ними поближе.
Скачать последнюю версию ArchiCAD
Горячие клавиши в ArchiCAD
Горячие клавиши управления видом
С помощью комбинаций горячих клавиш очень удобно перемещаться между различными видами модели.
F2 — активирует план этажа здания.
F3 — трехмерный вид (перспектива или аксонометрия).
Горячая клавиша F3 будет открывать перспективу или аксонометрии в зависимости от того, с каким из этих видов работали последний раз.
Shift + F3 — режим перспективы.
Сtrl + F3 — режим аксонометрии.
Shift + F6 — каркасное отображение модели.
F6 — рендеринг модели с последними установками.
Зажатое колесико мыши — панорамирование
Shift + зажатое колесико мыши — вращение вида вокруг оси модели.
Ctrl + Shift + F3 — открывает окно параметров перспективной (аксонометрической) проекции.
Читайте также: Визуализация в ArchiCAD
Горячие клавиши направляющих и привязок

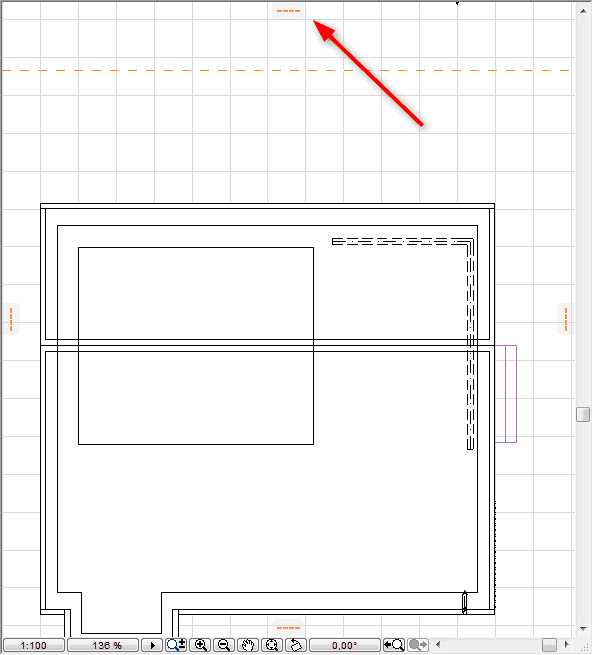

G — включает инструмент горизонтальных и вертикальных направляющих. Тяните за значок направляющих, чтобы поместить их в рабочее поле.
J — позволяет нарисовать произвольную направляющую линию.
K — удаляет все направляющие линии.
Читайте еще: Лучшие программы для планировки квартиры
Горячие клавиши трансформирования элементов
Ctrl + D — перемещение выделенного объекта.
Ctrl + M — зеркальное отражение объекта.
Ctrl + E — вращение объекта.
Ctrl + Shift + D — перемещение копии.
Ctrl + Shift + M — зеркальное отражение копии.
Ctrl + Shift + E — вращение копии

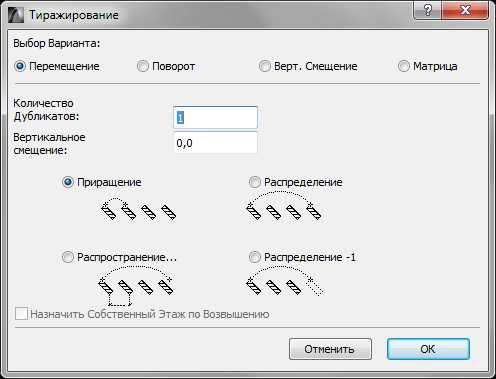

Ctrl + U — инструмент тиражирования
Ctrl + G — группирование объектов (Ctrl + Shift + G — разгруппировать).
Ctrl + Н — изменить пропорции объекта.
Другие полезные сочетания

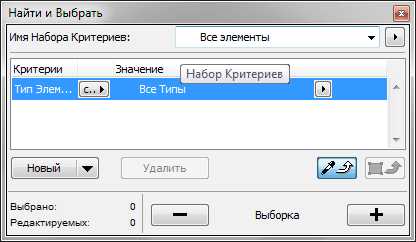

Ctrl + F — открывает окно «Найти и выбрать», с помощью которого можно отрегулировать выборку элементов.
Shift + Q — включает режим бегущей рамки.
Полезная информация: Как сохранить PDF-чертеж в Archicad
W — включает инструмент «Стена».
L — инструмент «Линия».
Shift + L — инструмент «Полилиния».
Space — зажатием этой клавиши активируется инструмент «Волшебная палочка»

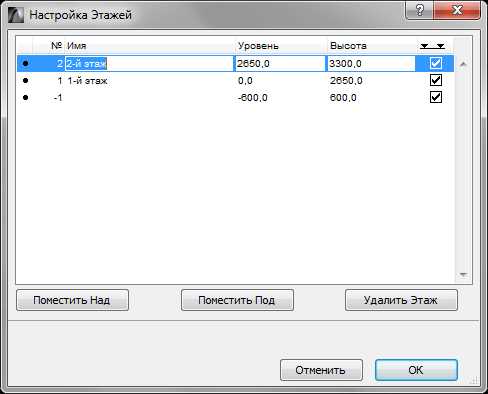

Ctrl + 7 — настройка этажей.

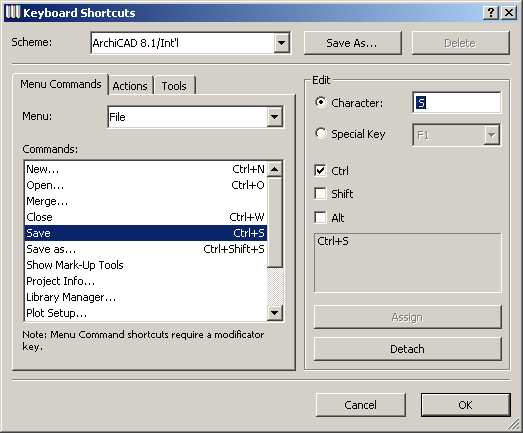

Настройка горячих клавиш

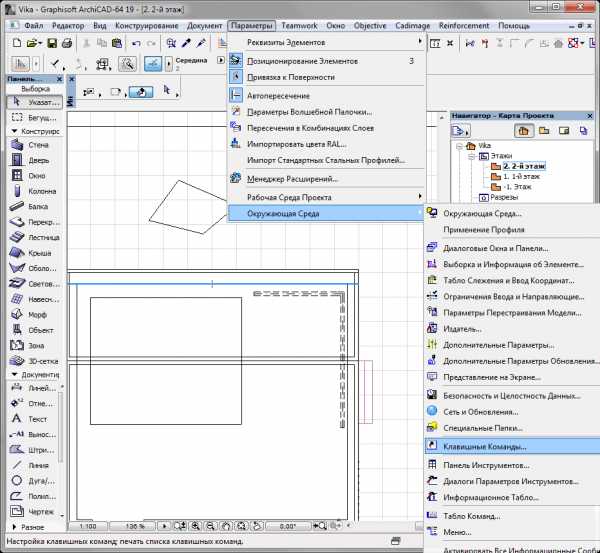

Зайдите в «Параметры», «Окружающая среда», «Клавишные команды».

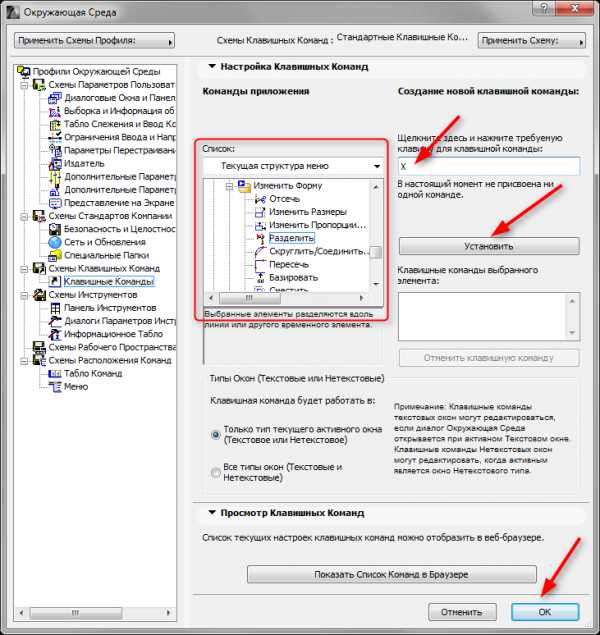

В окне «Список» найдите нужную команду, выделите ее установив курсор в верхней строке нажмите удобную комбинацию клавиш. Щелкните по кнопке «Установить», нажмите «Ок». Сочетание назначено!
Обзор программного обеспечения: Программы для проектирования домов
Вот мы и познакомились с наиболее часто используемыми горячими клавишами в Архикаде. Применяйте их в своем рабочем процессе и вы заметите, как возрастет его эффективность!
Мы рады, что смогли помочь Вам в решении проблемы.Задайте свой вопрос в комментариях, подробно расписав суть проблемы. Наши специалисты постараются ответить максимально быстро.
Помогла ли вам эта статья?
Да Нетlumpics.ru
12 наиболее часто используемых команд ARCHICAD

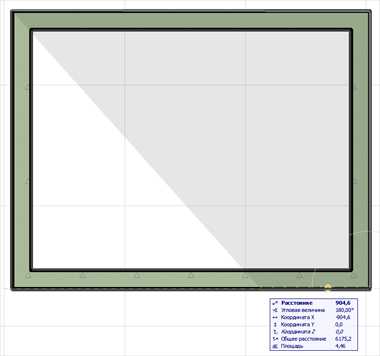

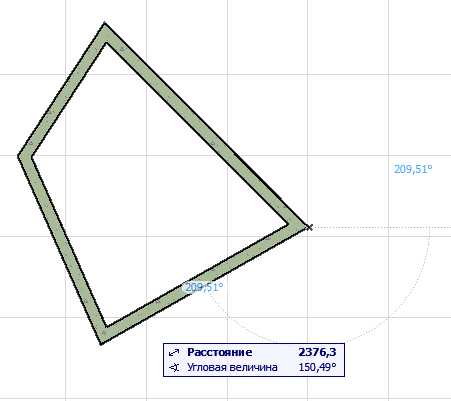

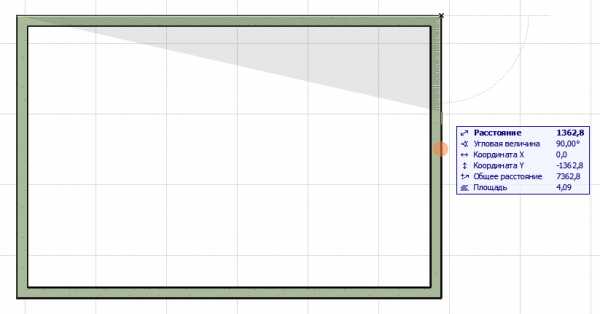

Измерение
Горячая клавиша: M
Инструмент «Измерение» чаще всего используется для определения расстояния между двумя точками. Но при двух и более щелчках мыши в Панели слежения, также отображается общее расстояние и площадь.

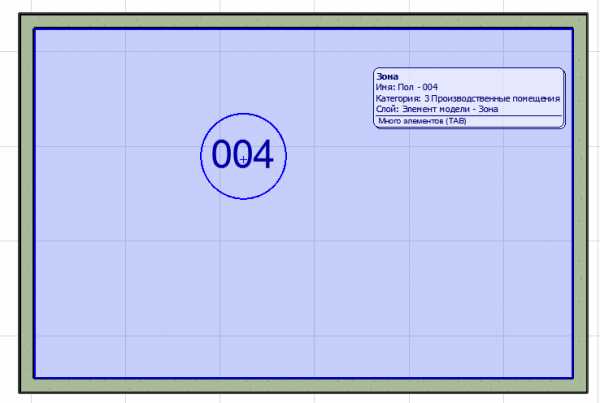

Выбор перекрывающихся элементов
Горячая клавиша: TAB
Случалось ли Вам испытывать трудности при попытках выбрать зону, контуры которой совпадают с контурами перекрытия? Использование клавиши TAB позволяет Вам последовательно перебирать перекрывающие друг друга элементы. При этом активный элемент, который в случае щелчка на нем, будет добавлен в выборку, подсвечивается.

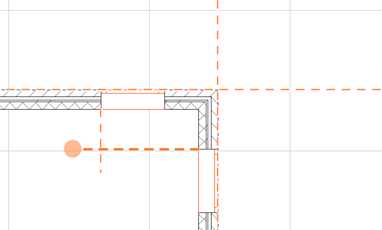

Инициация вывода направляющих линий
Горячая клавиша: H
Клавишная команда «Инициировать вывод направляющей линии» облегчает использование направляющих. Нажмите эту клавишу, чтобы:
- во время создания элемента при расположении курсора в любой вершине появились многовариантные направляющие линии без предварительного нажатия кнопки мыши;
- создать или активировать направляющую линию вдоль ребра, не щелкая на манипуляторе направляющей;
- при расположении курсора на манипуляторе направляющей, переместить ее, не щелкая на манипуляторе.
Включение/Выключение направляющих линий
Горячая клавиша: G
Вы ничего не видите за ворохом направляющих линий? Воспользуйтесь клавишей «G», чтобы выключить или включить показ направляющих.
Переключение Быстрого выбора
Горячая клавиша: Пробел
Вы хотите изменить текст, но не можете открыть окно Текстового редактора?
Нажатие на клавишу Пробел при активном инструменете «Указатель», включает или выключает функцию Быстрого выбора с использованием поверхности элемента. В случае, если в данный момент активен любой другой инструмент, нажмите сочетание клавиш SHIFT + Пробел.
Восприятие/Передача параметров
Горячие клавиши: Alt и Ctrl/Cmd + Alt
Нажав на клавишу Alt, щелкните курсором мыши, принявшим вид пипетки на элементе, чтобы воспринять его параметры. При помощи шприца (сочетание клавиш Ctrl/Cmd + Alt), Вы можете передать полученные параметры другому элементу того же типа, что и исходный. Функция восприятия и передачи параметров работает во всех видах, в 3D-окне и в диалоговах настройки Параметров Окон, Дверей и Объектов.
По размеру окна
Горячая клавиша: Двойное нажатие средней кнопки (скроллера) мыши
Двойное нажатие на скроллер мыши меняет вид таким образом, чтобы все присутствующие в нем элементы оказались видимыми на экране. Это — хороший способ проверки, нет ли у Вас на чертеже элементов, забытых в разных дальних углах вида, куда они могли попасть в результате ошибки числового ввода координат или неправильно указанных параметров тиражирования.
Временный переход в режим «Орбита»
Горячие клавиши: Средняя кнопка (скроллер) мыши + Shift
Находясь в режиме редактирования, Вы можете временно имитировать режим Орбита одновременным нажатием клавиши Shift и скроллера мыши. Для прекращения режима орбиты просто отпустите клавиши.
Переключение между пиктограммами Локальной Панели
Горячая клавиша: F
Нажатие клавиши F при активной Локальной панели активирует следующую команду панели. Сочетание клавиш Shift + F переключает на предыдущую команду.
Мгновенный указатель
Горячая клавиша: Shift
В случае, если инструмент Указатель не активен в данный момент, Вы все равно можете добавить в выборку элементы. Для этого нажмите клавишу Shift, и щелкните на требующихся элементах, или же перетаскиванием мыши укажите прямоугольник выбора вокруг них.
Активация последнего использовавшегося инструмента
Горячая клавиша: W
Нажатие на клавишу W позволяет Вам переключаться между Указателем и последним использовавшимся инструментом. Активируемый инструмент при этом выбирается в Панели инструментов.
Выбор Предыдущего/Следующего инструмент в Панели инструментов
Горячие клавиши: Page Up и Page Down
Нажатие клавиш «Page Up» и «Page Down» активирует предыдущий или следующий инструмент в Панели инструментов относительно текущего.
И в заключение…
Список всех назначенных Горячих клавиш Вы можете открыть прямо из среды ARCHICAD, воспользовавшись командой Параметры/Окружающая среда/Клавишные команды…
Подсказка: ознакомьтесь с настройкой горячих клавиш, рекомендуемой опытными пользователями ARCHICAD:
http://archicad-talk.graphisoft.com/viewtopic.php?p=203104
http://www.shoegnome.com/2010/12/11/top-20-keyboard-shortcuts/
Материал подготовлен по публикации http://www.archicadwiki.com/TopCommands
openbim.ru
Имя команды | Комбинация клавиш | Описание | Тип окна |
---|---|---|---|
Новый | Ctrl + т | Создает новый проект ArchiCAD. | Все типы |
Новый в исходной среде Все | Ctrl + Alt + т | Создает новый пустой проект ArchiCAD и применяет к нему параметры по умолчанию. | Все типы |
Открыть… | Ctrl + щ | Открывает диалог для выбора существующего проекта ArchiCAD. | Все типы |
Закрыть проект | Ctrl + ц | Закрывает открытый проект. | Все типы |
Сохранить | Ctrl + ы | Сохраняет проект. | Все типы |
Сохранить как… | Ctrl + Shift + ы | Открывает диалог для сохранения проекта под другим именем. | Все типы |
Открыть объект… | Ctrl + Shift + щ | Открывает диалог для выбора элемента библиотеки. | Все типы |
Параметры печати… | Ctrl + Shift + з | Открывает диалог для установки параметров страницы печати. | Все типы |
Печать… | Ctrl + з | Открывает диалог для печати текущего проекта. | Все типы |
Выход | Ctrl + й | Завершает работу ArchiCAD; запрашивает хотите ли Вы сохранить документы. | Все типы |
Отменить | Ctrl + я | Отменяет выполненные операции, начиная с последней. | Нетекстовое |
Повторить | Ctrl + Shift + я | Повторяет выполнение ранее отмененных операций. | Нетекстовое |
Выполнить последнюю команду | Ctrl + и | Повторяет выполнение последней выполненной команды данного меню. | Нетекстовое |
Вырезать | Ctrl + ч | Удаляет выбранные элементы из текущего окна и помещает их в буфер обмена. | Нетекстовое |
Скопировать | Ctrl + с | Помещает копию выбранных элементов в буфер. Используйте Вставить для размещения их в другом месте. | Нетекстовое |
Вставить | Ctrl + м | Вставляет содержимое буфера обмена в текущее окно. | Нетекстовое |
Выбрать все | Ctrl + ф | Выбирает все элементы требуемого типа. | Нетекстовое |
Найти и выбрать… | Ctrl + а | Открывает диалог для определения критериев выбора элементов. | Нетекстовое |
Сгруппировать | Ctrl + п | Группирует выбранные элементы. | Нетекстовое |
Разгруппировать | Ctrl + Shift + п | Разгруппирует выбранные группы элементов. | Все типы |
Временно разгруппировать | Alt + п | Позволяет редактировать отдельные элементы внутри групп. | Все типы |
Переместить | Ctrl + в | Используется для перемещения выбранных элементов. | Все типы |
Повернуть | Ctrl + у | Используется для поворота выбранных элементов. | Все типы |
Зеркальное отражение | Ctrl + ь | Используется для зеркального переноса выбранных элементов. | Нетекстовое |
Сместить по вертикали… | Ctrl + 9 | Открывает диалог для вертикального перемещения выбранных 3D-элементов. | Все типы |
Переместить копию | Ctrl + Shift + в | Используется для перемещения копий выбранных элементов. | Все типы |
Повернуть копию | Ctrl + Shift + у | Используется для поворота копий выбранных элементов. | Все типы |
Зеркальное отражение копии | Ctrl + Shift + ь | Используется для зеркального переноса копий выбранных элементов. | Все типы |
Тиражировать… | Ctrl + г | Открывает диалог для создания многих копий выбранных элементов. | Нетекстовое |
Изменить размеры | Ctrl + р | Используется для изменения размеров выбранных элементов. | Нетекстовое |
Изменить пропорции… | Ctrl + л | Открывает диалог для изменения пропорций выбранных элементов. | Все типы |
Базировать | Ctrl + — | Используется для подгонки выбранных элементов под линию или другой элемент. | Все типы |
Декомпозировать в текущем виде | Ctrl + = | Разбивает выбранные объекты, стены и окна на независимые элементы. | Все типы |
Редактировать выбранные элементы… | Ctrl + Shift + е | Открывает диалог для редактирования параметров выбранных элементов различных типов. | Нетекстовое |
Параметры инструмента… | Ctrl + е | Открывает диалог для установки параметров выбранных или вновь создаваемых элементов данного типа. | Нетекстовое |
Отменить(текст) | Ctrl + я | Отменяет последнее действие в текстовом окне. | Текстовое |
Повторить(текст) | Ctrl + Shift + я | Повторяет ранее отмененное действие в текстовом окне. | Текстовое |
Выполнить последнюю команду(текст) | Ctrl + и | Повторяет выполнение последней выполненной команды в текстовом окне. | Текстовое |
Вырезать(текст) | Ctrl + ч | Удаляет выбранные элементы из текстового окна и размещает их в буфере обмена. | Текстовое |
Скопировать(текст) | Ctrl + с | Копирует выбранные элементы в буфер обмена. Используйте команду Вставить для их размещения в другом месте текстового окна. | Текстовое |
Вставить(текст) | Ctrl + м | Вставляет ранее скопированные или вырезанные элементы из буфера обмена в указанное место текстового окна. | Текстовое |
Выбрать все(текст) | Ctrl + ф | Выбирает в текстовом окне все элементы требуемого типа. | Текстовое |
Найти и заменить… | Ctrl + а | Заменяет указанный текст на другой. | Текстовое |
Найти отмеченное | Ctrl + р | Приводит к поиску выбранного текста. | Текстовое |
Найти отмеченное в обратном порядке | Ctrl + Shift + р | Инициирует поиск выделенного текста в обратном порядке. | Текстовое |
Найти еще | Ctrl + п | Приводит к поиску следующего вхождения указанного текста. | Текстовое |
Заменить еще | Ctrl + е | Приводит к повторному выполнению замены текста. | Текстовое |
Заменить еще в обратном порядке | Ctrl + Shift + е | Повторяет еще раз ранее выполненную операцию замены в обратном порядке. | Текстовое |
Перейти на строку… | Ctrl + д | Приводит к переходу на указанную стоку. | Текстовое |
Комментарий | Ctrl + ь | Проставляет символы комментариев к выбранным строкам. | Текстовое |
Снять комментарий | Ctrl + г | Снимает символы комментариев с выбранных строк. | Текстовое |
Этажом выше | Shift + F2 | Происходит переход на этаж выше. | Все типы |
Этажом выше | Ctrl + Up | Происходит переход на этаж выше. | Все типы |
Этажом ниже | Ctrl + F2 | Происходит переход на этаж ниже. | Все типы |
Этажом ниже | Ctrl + Down | Происходит переход на этаж ниже. | Все типы |
На этаж… | Ctrl + Shift + F2 | Приводит к переходу на цуказанный этаж. | Все типы |
Перейти к предыдущему макету | Alt + Left | Перейти к предыдущему проекту. | Все типы |
Перейти к следующему макету | Alt + Right | Перейти к следующему макету. | Все типы |
Сетки и фон… | Shift + F8 | Открывает диалог для изменения параметров сетки и цвета фона. | Все типы |
Позиционировать | ы | Включает/отключает режим позиционирования курсора по узлам сетки. | Все типы |
Показать/спрятать направляющие линии | п | Включает/выключает показ направляющих линий. | Все типы |
Создать отрезок направляющей линии | о | Создает определяемый пользователем отрезок направляющей линии. | Все типы |
Удалить все направляющие линии | л | Удаляет все направляющие линии. | Все типы |
Изменить согласно выбранного | Ctrl + Shift + э | Изменяет изображение таким образом, что на экране становятся видимыми только выбранные элементы. | Все типы |
По размеру окна | Ctrl + э | Устанавливает такое увеличение/уменьшение изображения, что все элементы помещаются в пределах текущего окна. | Все типы |
Предыдущий | Ctrl + х | Производит возврат к предыдущему изображению. | Все типы |
Следующий | Ctrl + ъ | Производит переход к следующему изображению. | Все типы |
Показать выборку в 3D | F5 | Открывает 3D-окно для показа элементов, выбранных указателем. | Все типы |
Показать все в 3D (с учетом фильтрации) | Shift + F5 | Открывает 3D-окно для показа всей модели, ограниченной активными элементами 3D-фильтрации, а также плоскостями 3D-сечений, если они имеются. | Все типы |
Показать в 3D запомненную выборку | Ctrl + F5 | Открывает 3D-окно для показа последние выбранные в 3D элементы. | Все типы |
Отфильтровать элементы в 3D… | Ctrl + Alt + ф | Позволяет выбрать подмножество элементов для их воспроизведения в 3D-окне. | Все типы |
Секущие плоскости… | Ctrl + Shift + н | Открывает диалог для определения плоскостей сечения. | Все типы |
С 3D-разрезами | Ctrl + н | Используется для создания 3D-сечения. | Все типы |
Параметры 3D-проекции… | Ctrl + Shift + F3 | Открывает диалог для определения 3D-проекции, параметров камеры и солнца. | Все типы |
Каркасный | Shift + F6 | Создает трехмерное изображение в виде контуров всех элементов. | Все типы |
С удалением невидимых линий | Alt + Shift + F6 | Создает трехмерное изображение в виде контуров только видимых линий всех элементов. | Все типы |
С раскраской и тенями | Alt + F6 | Создает трехмерное изображение с раскраской всех поверхностей и отбрасыванием теней. | Все типы |
Восстановить | Ctrl + к | Восстанавливает изображение текущего окна, удаляя артифакты, появляющиеся в процессе редактирования. | Все типы |
Построить заново | Ctrl + Shift + к | Построение заново содержимого активного окна. | Все типы |
Построить заново и регенерировать | Ctrl + Alt + Shift + к | Строит заново и регенерирует содержимое текущего активного окно. | Все типы |
Открыть 3D-окно | F3 | Открывает или активирует 3D-окно. | Все типы |
Позиционирование элементов | з | Включает/выключает позиционирование элементов. | Все типы |
Установка этажей… | Ctrl + 7 | Открывает диалог для определения этажей и перемещения элементов с этажа на этаж. | Все типы |
Подрезать под крышу… | Ctrl + 0 | Открывает диалог для подрезки под крышу стен, колонн, перекрытий и библиотечных элементов. | Все типы |
Установка слоев… | Ctrl + д | Открывает диалог для описания возможностей воспроизведения и редактирования слоев и их комбинаций. | Нетекстовое |
Построить фотоизображение | F6 | Создает реалистическое изображение текущей 3D-проекции. | Все типы |
Сохранить вид и разместить в макете | Ctrl + F8 | Сохраняет новый вид и размещает его в макете. | Все типы |
По размеру экрана | Ctrl + \ | Устанавливает размер окна во весь экран. | Все типы |
План этажа | F2 | Активирует окно плана этажа. | Все типы |
Последний разрез (контекстное меню) | F7 | Активирует окно последнего разреза. | Все типы |
Последний макет (контекстное меню) | F8 | Активирует окно последнего макета. | Все типы |
Переключение геометрических вариантов | в | Приводит к переключению между геометрическими вариантами в информационном табло. | Нетекстовое |
Переключение методов конструирования | с | Приводит к переключению между способами построения в информационном табло. | Все типы |
Возвышение верхней части | е | Активирует возвышение верхней части в информационном табло. | Все типы |
Возвышение верхней части | Shift + е | Активирует возвышение верхней части в информационном табло. | Все типы |
Возвышение основания | и | Активирует возвышение основания в информационном табло. | Все типы |
Возвышение основания | Shift + и | Активирует возвышение основания в информационном табло. | Все типы |
Предыдущий инструмент | PageUp | Активирует инструмент, расположенный над текущим инструментом в классической панели инструментов. | Все типы |
Следующий инструмент | PageDown | Активирует инструмент, расположенный под текущим инструментом в классической панели инструментов. | Все типы |
Изменить состояние позиционирования курсора | Shift + ы | Переключает между состояниями позиционирования курсора по сеткам: нет, шаговая сетка, конструкторская сетка. | Все типы |
Прокрутка вверх | Up | Прокручивает окно вверх. | Все типы |
Прокрутка вниз | Down | Прокручивает окно вниз. | Все типы |
Прокрутка влево | Left | Прокручивает окно влево. | Все типы |
Прокрутка вправо | Right | Прокручивает окно вправо. | Все типы |
Увеличить (полоса прокрутки) | + | Увеличивает изображение на экране. | Все типы |
Уменьшить (полоса прокрутки) | — | Уменьшает изображение на экране. | Все типы |
Инициировать вывод направляющих линий | р | Приводит к выводу следующей группы направляющих линий (основных или относительных) или направляющих линий продления ребер/дуг без ожидания истечения установленного пользователем времени. | Нетекстовое |
Перейти к следующему элементу локальной панели | а | Производит переход к следующему элементу локальной панели. | Все типы |
Перейти к предыдущему элементу локальной панели | Alt + а | Производит переход к предыдущему элементу локальной панели. | Нетекстовое |
Сдвиг вверх (увеличенный) | Alt + Shift + Up | Производится сдвиг вверх выбранных элементов (используется приращение конструкторской сетки). | Все типы |
Сдвиг вниз (увеличенный) | Alt + Shift + Down | Производится сдвиг вниз выбранных элементов (используется приращение конструкторской сетки). | Все типы |
Сдвиг влево (увеличенный) | Alt + Shift + Left | Производится сдвиг влево выбранных элементов (используется приращение конструкторской сетки). | Все типы |
Сдвиг вправо (увеличенный) | Alt + Shift + Right | Производится сдвиг вправо выбранных элементов (используется приращение конструкторской сетки). | Все типы |
Сдвиг вверх | Shift + Up | Производится сдвиг вверх выбранных элементов (используется приращение шаговой сетки). | Все типы |
Сдвиг вниз | Shift + Down | Производится сдвиг вниз выбранных элементов (используется приращение шаговой сетки). | Все типы |
Сдвиг влево | Shift + Left | Производится сдвиг влево выбранных элементов (используется приращение шаговой сетки). | Все типы |
Сдвиг вправо | Shift + Right | Производится сдвиг вправо выбранных элементов (используется приращение шаговой сетки). | Все типы |
Анализ модели | у | Анализ модели | Все типы |
Орбита | щ | Включает/выключает режим вращения по орбите. | Все типы |
Перспектива | Shift + F3 | Перспектива | Все типы |
Аксонометрия | Ctrl + F3 | Аксонометрия | Все типы |
Редактировать значение в табло слежения | * | Делает доступным табло слежения для числового ввода. | Нетекстовое |
Редактировать значение в табло слежения | ё | Делает доступным табло слежения для числового ввода. | Нетекстовое |
Показать полярные координаты в табло слежения | / | При непосредственном редактировании вектора в табло слежения приводятся радиус и угол, а не координаты X — Y. | Все типы |
Привязка | м | Автоматическое определение возвышения. | Все типы |
Привязка | Shift + м | Переключает способы привязки: нет, перекрытие, крыша, 3D-сетка. | Все типы |
Измерение | ь | Показывает расстояние/угол расположения курсора относительно точки привязки/направляющей линии. При вводе/редактировании происходит передача этого значения в табло слежения. | Все типы |
Измерение | Shift + ь | Показывает расстояние/угол расположения курсора относительно точки привязки/направляющей линии. При вводе/редактировании происходит передача этого значения в табло слежения. | Все типы |
Координата X | ч | Активирует значение координаты X. | Все типы |
Координата X | Shift + ч | Активирует значение координаты X. | Все типы |
Координата Y | н | Активирует значение координаты Y. | Все типы |
Координата Y | Shift + н | Активирует значение координаты Y. | Все типы |
Координата Z | я | Активирует значение координаты Z. | Все типы |
Координата Z | Shift + я | Активирует значение координаты Z. | Все типы |
Радиус/расстояние | к | Активирует значение радиуса или расстояния. | Все типы |
Радиус/расстояние | Shift + к | Активирует значение радиуса или расстояния. | Все типы |
Угловая величина | ф | Активирует значение угла . | Все типы |
Угловая величина | Shift + ф | Активирует значение угла . | Все типы |
Фиксация координаты X | Alt + ч | Фиксирует значение координаты X. | Все типы |
Фиксация координаты X | Alt + Shift + ч | Фиксирует значение координаты X. | Все типы |
Фиксация координаты Y | Alt + н | Фиксирует значение координаты Y. | Все типы |
Фиксация координаты Y | Alt + Shift + н | Фиксирует значение координаты Y. | Все типы |
Фиксация координаты Z | Alt + я | Фиксирует значение координаты Z. | Все типы |
Фиксация координаты Z | Alt + Shift + я | Фиксирует значение координаты Z. | Все типы |
Зафиксировать радиус/расстояние | Alt + к | Фиксирует значение радиуса или расстояния. | Все типы |
Зафиксировать радиус/расстояние | Alt + Shift + к | Фиксирует значение радиуса или расстояния. | Все типы |
Фиксация угла | Alt + ф | Фиксирует значение угла. | Все типы |
Фиксация угла | Alt + Shift + ф | Фиксирует значение угла. | Все типы |
Включить/выключить фон | Alt + F2 | Включает/выключает фон. | Нетекстовое |
Указатель | й | Инструмент Указатель | Все типы |
Бегущая рамка | Shift + й | Инструмент Бегущая рамка | Все типы |
Стена | ц | Инструмент Стена | Все типы |
Линия | д | Инструмент Линия | Все типы |
Ломаная | Shift + д | Инструмент Ломаная | Все типы |
kleontev.ru
Горячие клавиши ArchiCAD | Учебники
Горячие клавиши ArchiCAD
Выбор элементов с помощью указателя
Выбор элементов с отменой ранее выбранных
Щелчок на элементе.
Выбор нескольких элементов
Рамка выбора вокруг узловых точек.
Добавление/исключение элементов в/из множества выбранных
Shift + щелчок на элементе.
Выбор элемента при наложении узловых точек
Caps Lock + Shift + щелчок на узловой точке.
Позиционирование начала пользовательской системы координат
Временное размещение начала пользовательских координат
Удерживая Alt и Shift, переместить курсор на узловую точку.
Возвращение начала пользовательских координат в начало проектных координат
Выберите инструмент узловых точек, Shift + щелчок на начале координат, Backspace.
Работа с рисунками
Выбор всех рисунков
Выберите бегущую рамку, Ctrl + A.
Перенос рисунка в другой слой
Выберите рисунок, (Параметры/Рисунки…), выберите слой, щелчок.
Назначение/изменение слоя рисунков по умолчанию
Выберите слой, Alt + щелчок.
Передача параметров
Передача параметров существующих элементов в диалоговые окна параметрической установки
Alt + щелчок на элементе.
Передача параметров, установленных в диалоговых окнах, существующему элементу
Ctrl + Alt + щелчок на элементе.
Трансформирование элементов
Трансформирование стен/перекрытия/скатных или многоскатных крыш/заштрихованного контура/отдельных или нескольких последовательных прямых и/или дуг в стену(ы)/перекрытие/скатную или многоскатную крышу/заштрихованный контур/проем
Выберите инструмент построения нового элемента, пробел + щелчок на исходном элементе.
Примечание
Исходные элементы всегда сохраняются. В случае трансформирования стен вы получите перекрытия/скатные или многоскатные крыши/заштрихованные контуры различных форм в зависимости от того, щелкните ли вы на внешнем угле/ребре стены или внутреннем.
Фиксация мышки/курсора
Фиксация текущей вертикали
Alt + X
фиксация текущей горизонтали
Alt + Y
Фиксация длины/расстояния текущим радиус-вектором
Alt + R
Фиксация направления текущим направлением вектора
Alt + A
Отмена фиксации
Alt + Z
С помощью пар углов
Используйте соответствующие пары углов для временной фиксации по горизонтали/вертикали, под постоянным или специальным углом.
Определение постоянной пары углов Параметры/Рабочая среда/Фиксатор мышки — Введите величины УГЛОВ.
Определение специальной пары углов
Панель управления — электронные рейсшины,
С помощью контурной линии
- Нажмите кнопку рейсшины.
- Щелкните, когда на контуре появится курсор-мерседес.
С помощью вектора привязки
- Нажмите кнопку рейсшины.
- Укажите щелчками конечные точки вектора привязки.
Особые случаи размещения узловых точек
На пересечении выбранных прямых и/или дуг между собой или с контурами перекрытий, скатных крыш и заштрихованных областей Выберите элементы, Ctrl + щелчок на другой линии или контуре.
На пересечении прямой с перпендикуляром, опущенным на нее из про- извольной точки Выберите прямые, Ctrl + щелчок на нужной точке.
В точке пересечения дуги с касательной, проведенной к ней из произвольной точки
Выберите дуги, Ctrl + щелчок на нужной точке.
В вершинах параллелограммов, построенных по отрезку прямой и узловой точке
Выберите узловую точку, Ctrl + щелчок на нужной прямой.
Скатные крыши: линия пересечения скатных крыш
Используйте для нахождения точек соприкосновения скатных крыш. крыш.
Базирование скатной крыши до плоскости выбранной скатной крыши
Выберите одну, Ctrl + щелчок на другой.
Информация о возвышении скатной крыши
Получить информацию о возвышении любой точки крыш(и) — (n крыш, 1 точка)
Выберите крышу(и), Ctrl + щелчок на точке.
Примечание
при выборе нескольких крыш последовательно выводится информация по всем крышам.
Подрезка стены/колонны. Разделение стены
Подрезать выбранные стены/колонны под скатную крышу
Выбрать стены/колонны, Ctrl + щелчок на крыше.
Подрезать стены/колонны под выбранную скатную крышу
Выбрать скатную крышу, Ctrl + щелчок на стене/колонне
Подрезка основания стены/колонны (кроме случая, когда текущий инструмент — стена)
Подрезать выбранные стены/колонны под скатную крышу
Выбрать стены/колонны, Shift + Ctrl + щелчок на крыше.
Подрезать стены/колонны под выбранную скатную крышу
Выбрать скатную крышу, Shift + Ctrl + щелчок на стене/колонне.
Примечание
подрезка только отсекает часть стены, но не продолжает ее.
Разделение и удлинение стены, точка пересечения стен
Разделить или удлинить выбранную стену до пересечения с другой Выбрать инструмент Построения стен, выбрать стену, Ctrl + щелчок на линии привязки другой стены.
Пометить точку пересечения двух стен
Выбрать указатель, выбрать стену, Ctrl + щелчок на другой стене
Предварительный просмотр 3D-проекции. Секущие плоскости
Позиция камеры
Shift + щелчок.
Позиция цели
Alt + щелчок.
Направление взгляда
Щелчок на перемещение вектора.
Секущие плоскости
Построение секущей плоскости
Укажите щелчком начало и конец вектора, укажите щелчком, с какой стороны находится отсекаемая часть.
Удаление существующей секущей плоскости
Двойной щелчок на плоскости, когда курсор принимает форму мерседеса.
Использование клавиш стрелок
Подняться к предыдущему инструменту
Стрелка вверх.
Опуститься к следующему инструменту Стрелка вниз.
Открыть диалог текущего инструмента
Стрелка влево или два щелчка.
Переключиться с текущего инструмента на указатель и наоборот
Стрелка вправо.
Удаление/Отмена. Позиционирование. Подтверждение/ОК. Диалоги
Удаление выбранных элементов
Выберите элемент(ы), Backspace.
Отмена текущей операции создания/редактирования элемента Backspace.
Временное изменение режима позиционирования
Временное переключение режима позиционирования во время рисования
Нажмите и удерживайте Esc.
Завершение операции Создания/Построения
Подтверждение произведенных изменений на плане этажа без помощи мышки
Return или Enter.
Диалоги
Переход к следующему элементу диалогового окна
Tab
Завершение диалога с отменой всех изменений Esc
Завершение диалога с фиксацией изменений Return или Enter
Статьи по теме
wiselab.ru
Иллюстрированный самоучитель по ArchiCAD 7 › Приложения › Горячие клавиши ArchiCAD [страница — 251] | Самоучители по инженерным программам
Горячие клавиши ArchiCAD
Выбор элементов с помощью указателя
- Выбор элементов с отменой ранее выбранных. Щелчок на элементе.
- Выбор нескольких элементов. Рамка выбора вокруг узловых точек.
- Добавление/исключение элементов в/из множества выбранных. SHIFT + щелчок на элементе.
- Выбор элемента при наложении узловых точек. CapsLock+SHIFT + щелчок на узловой точке.
Позиционирование начала пользовательской системы координат
- Временное размещение начала пользовательских координат. Удерживая ALT и SHIFT, переместить курсор на узловую точку.
- Возвращение начала пользовательских координат в начало проектных координат. Выберите инструмент узловых точек, SHIFT+ щелчок на начале координат, Backspace.
Работа с рисунками
- Выбор всех рисунков. Выберите бегущую рамку, CTRL + A.
- Перенос рисунка в другой слой. Выберите рисунок, (Параметры/Рисунки…), выберите слой, щелчок.
- Назначение/изменение слоя рисунков по умолчанию. Выберите слой, ALT+ щелчок.
Передача параметров
- Передача параметров существующих элементов в диалоговые окна параметрической установки. ALT+ щелчок на элементе.
- Передача параметров, установленных в диалоговых окнах, существующему элементу. CTRL + ALT+ щелчок на элементе.
Трансформирование элементов
- Трансформирование стен/перекрытия/скатных или многоскатных крыш/заштрихованного контура/отдельных или нескольких последовательных прямых и/или дуг в стену(ы)/перекрытие/скатную или многоскатную крышу/заштрихованный контур/проем. Выберите инструмент построения нового элемента, пробел+ щелчок на исходном элементе.
Примечание
Исходные элементы всегда сохраняются. В случае трансформирования стен вы получите перекрытия/скатные или многоскатные крыши/заштрихованные контуры различных форм в зависимости от того, щелкните ли вы на внешнем угле/ребре стены или внутреннем.
Фиксация мышки/курсора
- Фиксация текущей вертикали. ALT + X
- Фиксация текущей горизонтали. ALT + Y
- Фиксация длины/расстояния текущим радиус-вектором. ALT + R
- Фиксация направления текущим направлением вектора. ALT + A
- Отмена фиксации. ALT + Z
- С помощью пар углов. Используйте соответствующие пары углов для временной фиксации по горизонтали/вертикали, под постоянным или специальным углом.
- Определение постоянной пары углов. Параметры/Рабочая среда/Фиксатор мышки – Введите величины Углов.
- Определение специальной пары углов. Панель управления – электронные рейсшины.
- С помощью контурной линии.
- Нажмите кнопку рейсшины.
- Щелкните, когда на контуре появится курсор-мерседес.
- С помощью вектора привязки.
- Нажмите кнопку рейсшины.
- Укажите щелчками конечные точки вектора привязки.
Особые случаи размещения узловых точек
- На пересечении выбранных прямых и/или дуг между собой или с контурами перекрытий, скатных крыш и заштрихованных областей. Выберите элементы, CTRL+ щелчок на другой линии или контуре.
- На пересечении прямой с перпендикуляром, опущенным на нее из произвольной точки. Выберите прямые, CTRL+ щелчок на нужной точке.
- В точке пересечения дуги с касательной, проведенной к ней из произвольной точки. Выберите дуги, CTRL+ щелчок на нужной точке.
- В вершинах параллелограммов, построенных по отрезку прямой и узловой точке. Выберите узловую точку, CTRL+ щелчок на нужной прямой.
- Скатные крыши: линия пересечения скатных крыш. Используйте для нахождения точек соприкосновения скатных крыш.
- Базирование скатной крыши до плоскости выбранной скатной крыши. Выберите одну, CTRL+ щелчок на другой.
Если Вы заметили ошибку, выделите, пожалуйста, необходимый текст и нажмите CTRL + Enter, чтобы сообщить об этом редактору.
samoychiteli.ru
Иллюстрированный самоучитель по ArchiCAD 8 › Рабочее место ArchiCAD › Создание «горячих клавиш» [страница — 49] | Самоучители по инженерным программам
Создание «горячих клавиш»
Еще одна возможность, подходящая для опытных пользователей ArchiCAD, заключается в создании сочетаний клавиш для вызова различных команд. Такие комбинации клавиш принято называть «горячими клавишами».
Доступ к установкам «горячих клавиш» осуществляется путем выполнения команды Options (Параметры) › Customize (Настроить) › Keyboard Shortcuts (Клавишные команды), после чего откроется диалоговое окно Keyboard Shortcuts (Клавишные команды), в котором можно выбрать одну из трех предустановленных схем «горячих клавиш» или создать свою собственную, сохранив ее под отдельным именем. В левой части окна находится раскрывающийся список Menu (Меню), в котором перечислены все имеющиеся в ArchiCAD меню, а ниже – список соответствующих выбранному меню команд и присвоенных этим командам «горячих клавиш». Для создания «горячей клавиши» следует выделить щелчком мыши команду в списке, а затем присвоить ей одно из сочетаний клавиш с помощью флажков и текстового поля в правой части окна.
Например, чтобы присвоить команде File (Файл) › Save (Сохранить) сочетание клавиш CTRL + S, необходимо выбрать в раскрывающемся списке Menu (Меню) меню File (Файл), а в списке Commands (Команды) – команду Save (Сохранить), после чего отметить маркер CTRL и ввести в поле Character (Символ) букву S (рис. 2.49). Если выбранное сочетание клавиш не присвоено никакой другой команде (то есть является свободным для использования), то станет доступной кнопка Assign (Установить), щелчок мыши на которой фиксирует созданную «горячую клавишу»., Если же эта «горячая клавиша» уже присвоена какой-либо другой команде, то в окне Keyboard Shortcuts (Клавишные команды) будет выведено предупреждение. В этом случае следует либо изменить сочетание клавиш, либо отменить присвоение выбранного сочетания клавиш другой команде. Для отмены присвоения команде «горячей клавиши» следует выбрать ее в списке команд, а затем щелкнуть мышью на кнопке Detach (Убрать).
После того как «горячая клавиша» создана, следует щелкнуть мышью на кнопке ОК для подтверждения произведенных настроек, и в дальнейшем для сохранения своей работы можно будет ввести с клавиатуры комбинацию клавиш CTRL + S, вместо того чтобы выполнять команду Save (Сохранить) в меню File (Файл).
Рис. 2.49. Создание «горячих клавиш»
samoychiteli.ru
В данном посте я расскажу о некоторых маленьких полезностях при работе в ArchiCADe, которые сделают процесс Вашей работы в нем комфортным и более эффективным.
Итак…
Измерение
Клавиша М
Если перед использованием инструмента “Измерение” щелкнуть по клавише М, то при двух и более щелчках мыши на Панели слежения кроме измеряемого расстояния будет отображаться общее расстояние и площадь.
Выбор перекрывающихся элементов
Горячая клавиша: TAB
Испытывали ли Вы трудности при попытках выбрать зону, контуры которой совпадают с контурами перекрытия? Использование клавиши TAB позволит Вам последовательно перебирать перекрывающие друг друга элементы. При этом активный элемент, который в случае щелчка на нем, будет добавлен в выборку, подсвечивается.
Инициация вывода направляющих линий
Горячая клавиша: H
Клавишная команда «Инициировать вывод направляющей линии» облегчает использование направляющих. Нажмите эту клавишу, чтобы:
- во время создания элемента при расположении курсора в любой вершине появились многовариантные направляющие линии без предварительного нажатия кнопки мыши;
- создать или активировать направляющую линию вдоль ребра, не щелкая на манипуляторе направляющей;
- при расположении курсора на манипуляторе направляющей, переместить ее, не щелкая на манипуляторе.
Включение/Выключение направляющих линий
Горячая клавиша: G
Иногда направляющих на чертеже становится так много, что линии чертежа и не различишь. Нажмите клавишу «G», чтобы выключить или включить показ направляющих.
Переключение Быстрого выбора
Горячая клавиша: Пробел
Нажатие на клавишу Пробел при активном инструменте «Указатель», включает или выключает функцию Быстрого выбора с использованием поверхности элемента. В случае, если в данный момент активен любой другой инструмент, нажмите сочетание клавиш SHIFT + Пробел.
Восприятие/Передача параметров
Горячие клавиши: Alt и Ctrl + Alt
Нажав на клавишу Alt, щелкните курсором мыши, принявшим вид пипетки на элементе, чтобы воспринять его параметры. При помощи шприца (сочетание клавиш Ctrl + Alt), Вы можете передать полученные параметры другому элементу того же типа, что и исходный. Функция восприятия и передачи параметров работает во всех видах, в 3D-окне и в диалоговах настройки Параметров Окон, Дверей и Объектов.
По размеру окна
Горячая клавиша: Двойное нажатие средней кнопки (скроллера) мыши
Двойное нажатие на ролик мыши меняет вид таким образом, чтобы все присутствующие в нем элементы оказались видимыми на экране.
Временный переход в режим «Орбита»
Горячие клавиши: ролик мыши + Shift
Находясь в режиме редактирования, Вы можете временно имитировать режим Орбита одновременным нажатием клавиши Shift и скроллера мыши. Для прекращения режима орбиты просто отпустите клавиши.
(Как часто приходилось “плевать в монитор” раньше, когда я не знал об этой замечательной возможности временного включения Орбиты. Супер!!!)
Переключение между пиктограммами Локальной Панели
Горячая клавиша: F
Нажатие клавиши F при активной Локальной панели активирует следующую команду панели. Сочетание клавиш Shift + F переключает на предыдущую команду.
Мгновенный указатель
Горячая клавиша: Shift
В случае, если инструмент Указатель не активен в данный момент, Вы все равно можете добавить в выборку элементы. Для этого нажмите клавишу Shift, и щелкните на требующихся элементах, или же перетаскиванием мыши укажите прямоугольник выбора вокруг них.
Активация последнего использовавшегося инструмента
Горячая клавиша: W
Нажатие на клавишу W позволяет Вам переключаться между Указателем и последним использовавшимся инструментом. Активируемый инструмент при этом выбирается в Панели инструментов.
Выбор Предыдущего/Следующего инструмент в Панели инструментов
Горячие клавиши: Page Up и Page Down
Нажатие клавиш «Page Up» и «Page Down» активирует предыдущий или следующий инструмент в Панели инструментов относительно текущего.
И в заключение…
Попробуйте эти интересные мелочи, я уверен, Вы их оцените (если, конечно, Вы не знали о них раньше).
И напоследок. Список всех назначенных Горячих клавиш Вы можете открыть прямо из среды ArchiCAD, воспользовавшись командой Параметры/Окружающая среда/Клавишные команды…
По материалам http://www.archicadwiki.com/TopCommands
Быстрых и чистых Вам рендеров!
www.3dgrafia.ru
