Самые мощные AGP видеокарты | Крабовые ручки

AGP (Accelerated Graphics Port) — это такой слот для видеокарты в старых настольных компах, точнее [AGP — Википедия]. Было это 20-15 лет назад: AGP 2X (спецификация AGP 1.0) — 1996 год, AGP 4X (AGP 2.0) — 1998-й, AGP 8X (AGP 3.0) — 2002-й. Последние массовые материнские платы с AGP производились в 2005 году для процессоров Pentium 4 Prescott, Athlon 64, Sempron, на чипсетах i865, i875, ULi M1695, SiS655, VIA KT600, nForce2. Но вот видеокарты под этот слот разрабатывали аж до 2008 года и они весьма мощны (в смысле скорости, производительности), а также могут воспроизводить HD1080 видео своим GPU, почти независимо от мощности центрального процессора на материнке.

Смысл выяснения какие видеокарты самые мощные под старые материнки со слотами  AGP (для графических плат) в том, чтобы знать какие видяхи не стоит выбрасывать, т.к. ими можно апгрейтнуть старые компы до некоторого для чего-нибудь нужного на сегодняшний день уровня.

Оглавление

  1. AGP 1.0
  2. AGP 2.0/3.0
  3. Какая видеокарта + процессор минимально нужны для проигрывания видео 1080p 30fps?
  4. Полезные ссылки

AGP 1.0

Допустим имеем материнскую плату с AGP 2X слотом. Типичная видеокарта под него выглядит так:

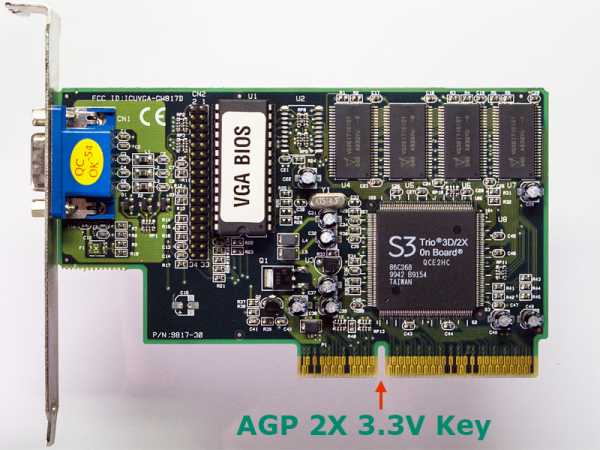

S3 Trio 3D/2X 16MB, 1999 год

«Ключ 3.3 В» — прорезь между контактами видеокарты (и соответствующая ей перемычка в слоте) — расположена ближе в выходу [видеосигнала]. Но это старая видяха, а вот в 2003 году и порты AGP стали уже 8X и видеокарты стали делать 8X, но обратно совместимые с 4X (прорезь расположена дальше от выходов видеокарты, см. фото ниже) и иногда 2X (две прорези).

Вот список последних и самых мощных видеокарт, которые производители делали с двумя прорезями под 1.5 и 3.3 вольта, так что их можно устанавливать в любой слот AGP: 8X, 4X и, чудесным образом, 2X (вообще говоря, зависит от производителя данной модели: бывает, что и нет соответствующей прорези и возможности установки в AGP 2X).

ATI Rageon 9800 Pro — топ
Release Date: 01 Mar 2003
Architecture: R360
Memory Speed: 700 MHz
Memory Type: DDR2
Memory Bus: 256 Bit
Memory Bandwidth: 44.8 GB/sec
Core Speed: 380 MHz
GPU Technology: 150nm
Shader Processing Units: 8
Texture Mapping Units: 8

Render Output Units: 8
Texture Rate: 3 GTexel/s
Pixel Rate: 3 GPixel/s
Max Digital Resolution (WxH): 2048×1536
Max Power: 47 Watts
Подробнее… (выбрать сверху 2 видеокарты для сравнения)

Чуть менее мощные, производившиеся с интерфейсом AGP 8X/4X/2X (а не только PCI-e или AGP 8X/4X):

ATI Radeon 9800 XT — сент. 2003, 60 Вт — эта по GPU мощнее Pro, но память у неё DDR, вдвое медленнее.
ATI Radeon 9600 Pro — окт. 2003, 18 Вт — вдвое слабее 9800 XT, но 18 Вт…
Остальные, более слабые Radeon 9000 series…

GeForce FX 5950 Ultra — март 2003, 74 Вт (сильно хуже Rageon 9800 Pro; немного быстрее Radeon 9600 Pro, но у последней мощность всего 18 Вт)
GeForce FX 5900 Ultra — май 2003, 59 Вт
GeForce FX 5900 XT — дек. 2003, 35 Вт
Остальные, более слабые GeForce FX series…

AGP 2.0/3.0

Теперь допустим имеем материнскую плату с AGP 4X или 8X слотом (они физически и по напряжению питания одинаковы). Одна из последних видеокарт под такие слоты выглядит так:

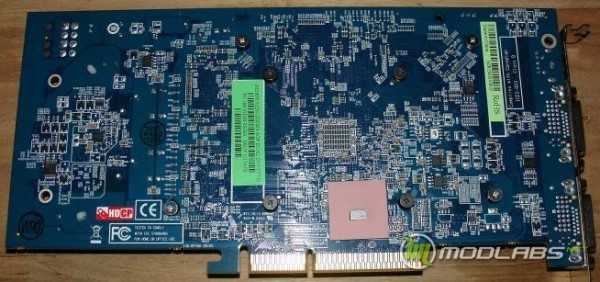

Sapphire Radeon HD 3450 512 MB AGP 8X. Релиз: янв. 2008 г.

«Ключ 1.5 В» — прорезь среди контактов видеокарты (и соответствующая ей перемычка в слоте) — расположен дальше от выходов [видеосигнала]. Это 8X видеокарта, но на будет работать и на 4x, просто уполовинится пропускная способность. Материнских плат с AGP 8x only не существует.

Эта видеокарта сделана в целом для PCE-e, поэтому производитель на обратной стороне платы установил адаптер-переходник PCE-e — AGP (внутри розового квадрата):

Розовый пластырь

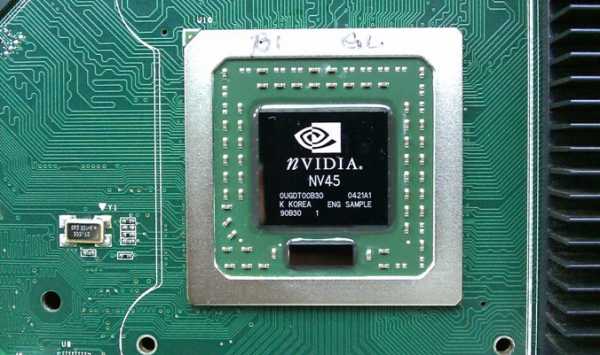

Надпись на чипе-переходнике и «розовый пластырь»:

PCI-e — AGP чип-адаптер

Дыра в розовом пластыре сделана на заводе и у всех моделей последних AGP-карт так. Наверное, этот розовый пластырь защищает шибко торчащий чип от удара сбоку.

Вот список последних и самых мощных видеокарт для установки в слот AGP 8X или 4X:

Radeon HD 4670 AGP
Release Date: 17 Jul 2007
Architecture: R700 RV730 XT
Memory Speed: 800 MHz
Memory Type: GDDR3
Memory Bus: 128 Bit
Memory Bandwidth: 25.6 GB/sec

Core Speed: 750 MHz
GPU Technology: 55nm
Shader Processing Units: 320
Texture Mapping Units: 32
Render Output Units: 8
Texture Rate: 24 GTexel/s
Pixel Rate: 6 GPixel/s
Max Digital Resolution (WxH): 2560×1600
Max Power: 59 Watts
Подробнее… (выбирать сверху 2 видеокарты для сравнения)

Чуть менее мощные, производившиеся с интерфейсом AGP 8X/4X (а не только PCI-e):
Radeon HD 4650 AGP — сент. 2008, 48 Вт
Radeon HD 4350 AGP — сент. 2008, 20 Вт
Radeon HD 3850 AGP — янв. 2008, 75 Вт
Radeon HD 3650 AGP — янв. 2008, 65 Вт
Подробнее… (выбирать сверху 2 видеокарты для сравнения)

Какая видеокарта + процессор минимально нужны для проигрывания видео 1080p 30fps?

Декодирование WMV/VC-1/H.264 появилось в видеокартах, начиная с GeForce 7200 GS и Radeon HD 2000. Использование этих видеокарт означает, что центральный процессор может быть существенно разгружен, т. е. быть весьма старым. Точнее такой закон: при использовании видеокарт со встроенным H.264 декодером нужен процессор с тактовой частотой не ниже 1.5 ГГц. Например, отлично играeт 1080p-видео связка Radeon HD 2400 AGP + AMD Sempron 3000+ (1.8 GHz).

Если в видеокарте нет поддержки декодирования H.264, то нужен достаточно мощный центральный проц: 2.0-2.5 ГГц (одноядерный) для проигрывания хотя бы 720p. Для 1080p  частота ЦП должна быть не менее 3.2-3.8 ГГц (зависит от того P4 это или Celeron + от мощности видеокарты).

Карты от nVIDIA, которые поддерживают третье поколение аппаратного видео декодирования и полное ускорение для MPEG-1, MPEG-2, VC-1/WMV9 и H.264:
GeForce 8400 GS — декабрь 2007
GeForce 8200, 8300 — январь 2008
GeForce 9300M GS, 9300 GS, 9300 GE
GeForce 205, 210 — октябрь 2009
Серия GT, начиная с GeForce GT 220 и далее …
Серия GTS, начиная с GeForce GTS 250M и далее …
Серия GTX, начиная с GeForce GTX 465 (март 2010) и далее …

Карты от AMD/ATI c полной поддержкой декодирования видео:
Начиная с Radeon HD 2000 (июнь 2007) и далее (HD 2400, 2600, 3200, …), кроме HD 2900 (у этой нет декодирования видео совсем).

Полезные ссылки

  1. AGP — что такое, история развития, статья в Википедии.
  2. Совместимость стандартов AGP — статья 2003 года, полный список видеокарт под слот AGP 2X.
  3. Game-Debate — Сравнение тактико-технических характеристик любых двух видеокарт.
  4. Список графических процессоров AMD — таблицы всех возможных вариантов видеокарт бренда Radeon от 3D Rage 1995 года до современных R9. В частности про упомянутые в статье AGP-карты: 4.4.1 Radeon R300 series — AGP (9xxx), 4.7.1 Radeon R600 series (HD 2xxx-3xxx), 4.8 Radeon R700 series — (HD 4xxx).
  5. Декодирование HD-видео видеокартами — история развития, статья в Википедии про PureVideo.
  6. AGP 3.0 — что нового? — статья 2002 года, про новые (для 2002-го) года видеокарты  AGP 8x NVIDIA GeForce4 MX440 и NVIDIA GeForce4 Ti4200.

Самые мощные AGP видеокарты

5 (100%) 4 votes

almois.ru

Совместимость стандартов AGP ? установка современных видеокарт на старые системные платы

В последнее время в конференциях появилось огромное количество вопросов по стандарту AGP, и, в частности, по совместимости видеокарт и материнских плат, поддерживающих разные версии этого стандарта. Эта статья представляет собой попытку рассказать об этом интерфейсе, и дать ответ на интересующие многих вопросы, в частности, о совместимости старых материнских плат с новыми видеокартами.

Итак, магистральный интерфейс AGP. Называть его шиной не совсем верно — на несколько слотов расширения он не был рассчитан изначально, и, хотя в спецификации AGP 3.0 есть упоминание о возможности подобных конфигураций, в железе ничего подобного так и не появилось. Этот интерфейс был разработан фирмой Intel для подключения видеокарт. При его внедрении строились грандиозные планы — предполагался почти полный отказ от локальной видеопамяти, и использование вместо нее системной. Первым шагом в этом направлении стала видеокарта Intel 740 — на ней устанавливался относительно небольшой объем памяти, использовавшийся под буфер кадра и Z-буфер, а все текстуры хранились только в системной памяти. Но путь оказался тупиковым — относительно медленная системная память не смогла соперничать с широкими и быстрыми шинами памяти видеокарт — отказ от модулей расширения позволил реализовать 128- и 256-битный доступ, а существенно более мягкие требования к отказоустойчивости отдельных ячеек памяти позволили поднять частоту даже на тех же самых микросхемах. Все дело в том, что изменение содержимого одной-единственной ячейки видеопамяти на картинку сильно повлиять не способно — изменившую цвет на одном-единственном кадре точку заметить практически невозможно, тогда как в случае системной памяти такой сбой будет иметь куда более печальные последствия. Причем повысить частоты при таких требованиях к отказоустойчивости можно очень сильно — на стоявшей у меня одно время карте RADEON VE от PowerMagic были установлены микросхемы Hynix HY5DU281622AT-K. Как несложно понять из маркировки, эти микросхемы DDR SDRAM предназначались для использования в качестве системной памяти с максимальной частотой 133MHz (266 MHz DDR). В качестве видеопамяти же они работали на номинальной частоте 166MHz (333MHz DDR), более того, не давали заметных артефактов при разгоне до частоты 210MHz (420MHz DDR). Так что текстуры соврменные карты хранят в собственной памяти, используя возможности AGP только в случае ее нехватки, а Intel 740 так и остался единственным в своем роде ускорителем, став позже основой встроенного в многие чипсеты от Intel графического ядра I752 — в этом применении его особенности пришлись как раз кстати.

1. AGP 1.0 : Как это было…

За основу интерфейса AGP 1.0 была взята шина PCI 2.1, а точнее, ее вариант PCI 32/66 — 32х разрядная шина с частотой работы 66MHz. В стандарте AGP 3.0 предусмотрено расширение разрядности до 64х бит при сохранении обратной совместимости, но пока такие конфигурации не реализованы. Электрически (но не по слоту и разводке) AGP 1.0 остался обратно совместим с PCI, но получил и кое-какие расширения:

  1. Очередь запросов. На AGP, в отличие от PCI, для передачи следующего адреса дожидаться окончания текущей передачи вовсе не обязательно — можно сделать сразу несколько запросов на чтение (запись), а затем последовательно считать (передать) данные.
  2. Частичное демультиплексирование шин адреса и данных. Реализация весьма оригинальна — в дополнение к стандартной 32х-битной мультиплексированной шине (AD) имеется 8-ми разрядная «боковая» шина адреса (SBA). Алгоритм таков: при пустой очереди запросов несколько первых передач адреса производится станадартно, по мультиплексированной шине AD, а после того, как по ней пойдут запрошенные данные, передачи следующих адресов в очередь будут производиться по шине SBA.
  3. Режим DDR для линий данных. Уже в стандарте AGP 1.0 был реализован режим 2x — передачи по линиям AD и SBA с удвоенной частотой, по фронту и спаду синхросигнала. Вопреки распостраненному заблуждению, материнских плат с поддержкой только режима 1x просто не существует — в первом чипсете с поддержкой AGP, Intel 440LX, режим 2x уже был реализован.

    Этот вариант AGP довольно быстро стал общим стандартом, VIA, SIS и ALi выпустили собственные чипсеты с поддержкой AGP.

2. AGP 2.0 : …и начинаются чудеса…

Довольно быстро развитие системной памяти привело к тому, что ее пропускная способность превысила пропускную способность AGP 1.0 даже в режиме 2x. Естественно, был разработан новый стандарт — AGP 2.0. И вот тут-то чудеса и начались... Кроме мелких усовершенствованиях режима Bus Master, оставшегося от PCI, было одно-единственное, но глобальное изменение спецификации - для реализации передач QDR (4 передачи за такт) сигнальные уровни интерфейса были снижены до 1.5V вместо 3.3V в AGP 1.0. Из-за того, что при таких частотах емкость проводников начинает играть уже существенное значение, понижение уровня логической «1» способно уменьшить потребление выходных каскадов и повысить быстродействие и стабильность. Вопреки распостраненным заблуждениям, напряжение линий, по которым подается питание для чипа и памяти (или их стабилизаторов) не изменилось — все 3 линии, VDD 3.3, VDD 5 и VDD 12 так и остались в разъеме. С 3.3V до 1.5V изменилось только VDDQ — напряжение питания для выходных каскадов чипа. Мало кто знает, но подобное решение уходит корнями еще в спецификацию PCI — изначально эта шина имела уровень логической «1» 5.0V, а в спецификации PCI 2.1 для реализации частоты 66MHz было предусмотрено его снижение до 3.3V. Проблем не возникло, во-первых, потому, что варианты PCI 32/66 и 64/66 широкого распостранения до сих пор не получили, присутствуя только в серверных решениях, а во-вторых, из-за того, что сигнальные уровни шины однозначно задаются ключами слота PCI:

Сверху — 66MHz слот, снизу — 33MHz.

Для совместимости с AGP 1.0 новых материнских плат и видеокарт были предприняты следующие действия:

  1. Первый уровень совместимости — ключи разъемов:

    Карта и разъем AGP 1.0. Сигнальные уровни — 3.3V.

    Карта и разъем AGP 1.0/2.0 (Универсальные). Сигнальные уровни настраиваются, 3.3V или 1.5V.

    Карта и разъем AGP 2.0. Сигнальные уровни — 1.5V.

    AGP Pro — не отдельный стандарт, а просто обратно совместимый слот с дополнительными цепями питания.

    Соответственно, несовместимую карту в материнскую плату воткнуть не получится. К сожалению, иногда конфигурация ключей карты или слота не соответствует действительности (см. ниже).
    Если же карта или материнская плата поддерживают несколько сигнальных уровней, то

  2. Сигнальные уровни задаются видеокартой, линией TYPEDET# — низкий уровень на ней включает режим 1.5-вольтовых сигнальных уровней.
  3. В зависимости от этого сигнала материнской платой выставляется напряжение VDDQ
  4. В зависимости от поданного VDDQ видеокарта устанавливает свои сигнальные уровни.

Пока чипсеты поддерживали режимы AGP 1.0, все было прекрасно. Но после выпуска Intel'ом чипсетов серии 845xx, не поддерживавших сигнальные уровни 3.3V, выяснилось, что не все так гладко, как казалось…

Первой, и грубейшей ошибкой производителей была установка на эти платы универсальных слотов, вместо требуемых спецификацией слотов с ключем «1.5V Only». Казалось бы — ничего страшного, VDDQ-то все равно 1.5V, карта стандарта 1.0 просто не запустится, но, как выяснилось, карты стандарта 1.0 даже при VDDQ 1.5V все равно выдавали 3.3V на входы чипсета, рассчитанные на 1.5V. Естественно, несчастный северный мост не переносил такого издевательства, и горел напрочь, после чего плату можно было смело выкидывать — оборудование для пайки BGA и запасные мосты были в наличии у очень немногих фирм. К счастью, урок из этого извлекли достаточно быстро, и ключи на слотах появились. Но проблемы не исчезли. Как выяснилось, некоторые карты, не смотря на то, что имели универсальный разъем, с AGP 4x были или совместимы частично, или несовместимы вообще. В лучшем случае карты просто не запускались или работали нестабильно, в худшем — тупо врубали трехвольтовые уровни, естественно, с последующим летальным исходом для северного моста. Встречались также, например, карты, на которых сигнальные уровни задавались джампером. Естественно, по умолчанию он стоял в положении «3.3V». К счастью, сигнал TYPEDET# на таких картах, как правило, выдает корректную информацию, так что некоторые производители, например, ASUStek, сделали на этом принципе схему защиты — при высоком уровне TYPEDET# плата не стартует. Понять, какие карты можно ставить на эти чипсеты, а какие нет можно из приведенной ниже таблицы. Для установки на эти чипсеты (а также на все последующие с поддержкой AGP 8x) карта должна поддерживать AGP 2.0:

Таблица поддержки стандартов AGP для видеокарт:


ПроизводительЧипAGP 1.0AGP 2.0AGP 3.0
ATIRage II

-

-

ATIRage PRO

+

-

-

ATIRage 128

+

-

-

ATIRage 128 PRO

+

-

ATIRADEON (7200)

+

+

-

ATIRADEON VE (7000)

+

+

-

ATIRADEON 7500

+

+

-

ATIRADEON 8500

+

+

-

ATIRADEON 9000/PRO

+

+

-

ATIRADEON 9200/PRO

+

+

+

ATIRADEON 9500/PRO

+

+

+

ATIRADEON 9600/PRO

+

+

ATIRADEON 9700/PRO

+

+

+

ATIRADEON 9800/PRO

+

+

+

NVIDIARiva 128/ZX

+

-

-

NVIDIATNT

+

-

-

NVIDIATNT 2

+

-

NVIDIAGeForce

+

+

-

NVIDIAGeForce 2/MX

+

+

-

NVIDIAGeForce 3

+

+

-

NVIDIAGeForce 4 MX

+

+

-

NVIDIAGeForce 4 MX 8x

+

+

+

NVIDIAGeForce 4 Ti

+

+

-

NVIDIAGeForce 4 Ti 8x

+

+

+

NVIDIAGeForce FX 5200/Ultra

+

+

+

NVIDIAGeForce FX 5600/Ultra

+

+

+

NVIDIAGeForce FX 5800/Ultra

+

+

+

NVIDIAGeForce FX 5900/Ultra

+

+

+

MatroxMillenium II

+

-

-

MatroxG100

+

-

-

MatroxG200

+

-

-

MatroxG400

+

-

MatroxG450

+

+

-

MatroxG550

+

+

-

MatroxParhelia

+

+

Intel740

+

-

-

S3Virge

-

-

S3Trio 3D

+

-

-

S3Savage 4

+

+

-

S3Savage 2000

+

+

-

3DFXVoodoo Banshee

-

-

3DFXVoodoo 3

-

-

3DFXVSA-based cards

+

+

-

#9Revolution 3D

-

-

#9Revolution IV

+

-

-

SIS315

+

+

-

SISXabre

+

+

PowerVRKyro

+

+

-

PowerVRKyro II/SE

+

+

-


(*) Карта вставляется в слот AGP, но использует его только как быструю PCI, без расширенных возможностей, описанных выше.
(1) У двухчиповых карт Rage MAXX проблемы с реализацией AGP 2.0.
(2) Возможно, поддержка AGP 1.0 осталась, а ключ в разъеме убран из-за большого потребления карты.
(3) На некоторых картах сигнальные уровни задаются джампером. Модификация TNT 2 Vanta LT не поддерживает AGP 2.0, но большинство карт на ней имеет универсальный разъем.
(4) У ранних ревизий карт проблемы с реализацией AGP 2.0.
(5) Заявлено — 3.0, реально — 2.0.
(6) У так и не вышедшего Xabre 80 — только 2.0.

3. AGP 3.0 — …все чудесатее и чудесатее…

Итак, и AGP 2.0 настала пора уйти в отставку — его пропускной способности опять перестало хватать. В новом стандарте 3.0 уровень логической «1» в очередной раз был изменен — уменьшен до 0.8V для режима 8x. Опорная частота интерфейса так и не изменилась, просто был введен режим ODR — передача по линиям AD и SBA с частотой, в 8 раз превышающей опорную. Естественно, добавили две новых линии — GC_AGP8X_DET# и MB_AGP8X_DET# — соответственно, определяющие поддержку AGP 3.0 у видеокарты и материнской платы. Разъем остался тем же самым — AGP 4X/1.5V Only (ох, зря, не наступили бы они опять на те же грабли при отказе от поддержки 1.5V сигнальных уровней), защита обеспечивается линией GC_AGP8X_DET# — при ее высоком уровне материнская плата с поддержкой только AGP 8x стартовать не должна. И, естественно, чудеса с сигнальными уровнями продолжились… По стандарту от Intel, и карта, и материнская плата при наличии поддержки AGP 8x поддерживать режимы с уровнями 3.3V не должна (это совсем не означает отсутствия поддержки режима 1x! Еще в стандарте AGP 2.0 были определены режимы 1x/1.5V и 2x/1.5V). На практике же, хотя материнские платы действительно эту рекомендацию выполняют, с видеокартами все далеко не так. Почти все современные видеокарты с поддержкой AGP 8x имеют и поддержку материнских плат стандарта AGP 1.0 (единственное исключение — RADEON 9600). Другое дело, что совместимость по сигнальным уровням — необходимое, а не достаточное условие работоспособности. Например, старые блоки питания чего-нибудь типа RADEON 9700 просто, как правило, не выдерживают. Но примеры работающих конфигураций есть, так что при желании любую карту, даже RADEON 9800 PRO, можно поставить на Intel 440BX, например. Но имеет ли смысл?

Таблица поддержки стандартов AGP для чипсетов:
ПроизводительЧипсетAGP 1.0AGP 2.0AGP 3.0
Intel440LX (1)

+

-

-

Intel440BX (1)

+

-

-

Intel815xx

+

+

-

Intel820

+

+

-

Intel845xx

-

+

-

Intel850x

-

+

-

Intel865x

-

+

+

Intel875x

-

+

+

Intel7205

-

+

+

VIAVP3/MVP3 (2)

+

-

-

VIA691(Apollo PRO)

+

-

-

VIA693x(Apollo PRO +/133)

+

-

-

VIA694x(Apollo PRO 133A/133T) (3)

+

+

-

VIAApollo 266x

+

+

-

VIAKT133x

+

+

-

VIAKT266x

+

+

-

VIAKT333

+

+

-

VIAKT333CF

-

+

-

VIAKT400x

+

+

+

VIAKT600

+

+

+

VIAP4X266x

+

+

-

VIAP4X400

-

+

+

AMD750

+

-

-

AMD760

+

+

-

ALIAladdin V (4)

+

-

-

ALIAladdin Pro II

+

-

-

ALIAladdin Pro 5T

+

+

-

ALIM1649

+

+

-

ALIMAGiK 1

+

+

-

ALIALADDiN-P4 (M1671)

+

+

-

SIS635

+

+

-

SIS735

+

+

-

SIS745

+

+

-

SIS746/FX

-

+

+

SIS645/DX

+

+

-

SIS648

-

+

+

SIS650

+

+

-

SIS655

-

+

+

NVIDIANforce

-

+

-

NVIDIANforce II

-

+

+

ATIA3

+

+

-

ATIA4

+

+

-

ATIIGP9100

-

+

+

(1) Это самые первые чипсеты с поддержкой AGP. Возможность стабильной работы новых карт целиком и полностью зависит от конкрентых материнских плат. Естественно, что от ACORP многого ждать не стоит, тогда как на ASUSTEK, например, можно запустить и RADEON 9700…

(2) Первый чипсет с AGP не от Intel. Как ни странно, серьезных аппаратных проблем не имел (не считая конкретные реализации AGP на некоторых материнских платах, но это уже не вина VIA). Крайне рекомендуется обновить BIOS перед установкой новых карт.

(3) У ранних плат, возможно, для стабильной работы режима 4x потребуется вручную подобрать AGP Driving Value.

(4) Поскольку матерных выражений редактор не одобряет, я ничего не буду говорить про реализацию AGP у этого чипсета и материнских плат на нем. Типы работающих видеокарт узнаются только подбором…

Ну и, до кучи:

Таблица всех режимов AGP:


РежимУровень лог. «1»AGP 1.0AGP 1.0/2.0AGP 2.0AGP 2.0/3.0AGP 3.0
1x3.3V

+

+

+

-

-

1x1.5V

-

+

+

+

-

2x3.3V

+

+

+

-

-

2x1.5V

-

+

+

+

-

4x1.5V

-

+

+

+

-

8x0.8V

-

-

-

+

+

Как видно из этой таблицы, в AGP 2.0 и 3.0 от режимов 1x и 2x не отказались, а просто перевели их на сигнальные уровни 1.5V. Так что не удивляйтесь, увидев вариант «1x» в настройках режима AGP на новых платах. 4. А теперь о том, что из этого следует, и как это все применить на практике

  1. Совместимость новых материнских плат и старых карт можно определить из таблиц, приведенных выше. В спорных случаях рекомендуется установить карту на материнскую плату с универсальным слотом 1.0/2.0, и проконтролировать включение режима AGP 4x с помощью RivaTuner или PowerStrip. Если карта работает в этом режиме, на новые платы ее можно ставить безбоязненно.
  2. Сжечь новую видеокарту установкой в старую материнскую плату невозможно. Единственная на данный момент карта без поддержки AGP 1.0 — RADEON 9600/PRO, но и ей это не грозит, так как в старые платы она не влезет физически.
  3. Не смотря на это, стабильность работы конфигураций «старая плата + новая видеокарта» не гарантируется.
5. Старые платы и новые видеокарты — как заставить работать?

В этом разделе собрано большинство проблем, которые могут возникнуть при установке новых видеокарт на старые материнские платы:

   Недостаточная мощность блока питания.
Проблема:
    Мощность блока питания недостаточна.
Симптомы:
    Уход напряжений питания из допустимых пределов.
    Запуск системы только после нажатия reset.
    Высокий уровень помех по питанию, и, как следствие, произвольные сбои в работе (трудноопределимо).
Решение:
    Заменить БП.

   На материнской плате установлен стабилизатор на линии VDD3.3 (Сразу предупреждая возможные вопросы — на большинстве плат питающие напряжения на AGP подаются непосредственно с разъема питания системной платы. То, что в BIOS'е названо VAGP — всего-навсего VDDQ, и повышать его не стоит).
Проблема:
    Из-за маломощного стабилизатора на линии VDD3.3 видеокарте не хватает питания.
Решение:
    Для AT платы — установка более мощного стабилизатора (трудновыполнимо).
    Для ATX платы — запитка видеокарты непосредственно от БП, как правило, отключением стабилизатора и напаиванием проводника от разъема питания. На некоторых материнских платах стабилизатор отключается джамперами.

   Неверный уровень VREFGC.
Проблема:
    Наряжение VREFGC, подающееся картой стандарта 2.0 на контакты A66 и B66 закорачивается на землю платой стандарта 1.0. В стандарте 1.0 эти контакты зарезервированы. Зачем зарезервированные контакты понадобилось заземлять — тайна, сокрытая в мраке ночи. Так сделано, например, на Chaintech 6BTM
Симптомы:
    Система не стартует.
Решение:
    Изолировать два последних контакта в слоте.

   Маломощный стабилизатор VDDQ.
Проблема:
    Неустойчивость передач по шине из-за маломощного стабилизатора VDDQ. В особо запущенных случаях — использование общего стабилизатора VDDQ для AGP и оперативной памяти. Для информации: по стандарту AGP максимальный разрешенный ток линии VDDQ — 8 ампер.
Симптомы:
    Нестабильность системы, особенно в 3D-играх. Для общего стабилизатора VDDQ AGP и памяти — нестабильность проявляется при установке нескольких модулей памяти или модулей с большим количеством микросхем совместно с новой картой.
Решение:
    Установить более мощный стабилизатор. Для второго случая — развязать VDDQ памяти и AGP. И то, и другое — трудновыполнимо, проще заменить плату.

   Высокая частота AGP
Проблема:
    На чипсете Intel 440BX при использовании процессоров с шиной 133MHz частота AGP составляет 89MHz вместо стандартных 66.
Симптомы:
    Нестабильность системы, особенно в 3D играх. Иногда система вообще не стартует.
Решение:
    Установить режим 1x. При отсутствии положительного результата — СНИЗИТЬ напряжения VDDQ и VREF, но не более чем на 5% от номинала (до 3.135V и 1.5675V минимум). Учтите, что VREF=VDDQ/2, причем допустимое отклонение — не более 2%. Это особенно критично для плат ABIT и ASUStek, у которых VDDQ (и, соответственно, VREF) может быть завышено по умолчанию, что стабильности в данном случае совсем не прибавляет… Часто задают вопрос — а что же карта с поддержкой 4x или 8x какие-то 89MHz переварить не способна? Ответ прост — во-первых, в штатном режиме работы частота всех линий, кроме AD и SBA, так и осталась 66MHz, даже в стандарте 3.0. Во-вторых — хотя линии на AD и SBA в режиме 4x и выше работают с частотой, превышающей 89MHz (или 178 — для режима 2x), но работают-то они при других сигнальных уровнях…

www.ixbt.com

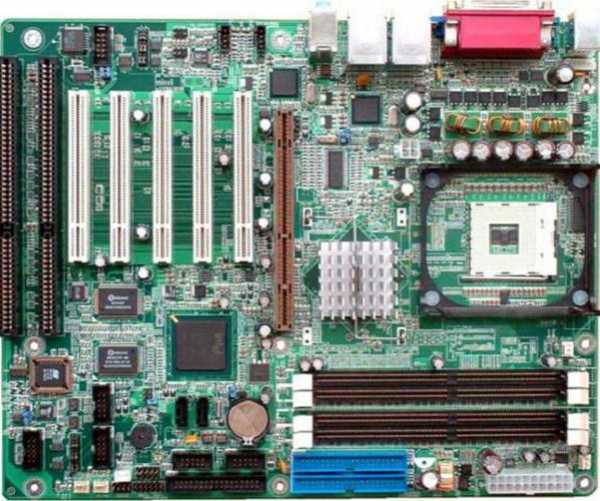

AGP-разъем к материнской плате

Компьютерные технологии развиваются настолько быстро, что владельцы компьютеров не успевают закончить полную модернизацию своего компьютера, как производители выпускают очередное новшество, и кажется, что процесс модернизации не закончится никогда. Так произошло, когда на материнских платах появился AGP-разъем. Какова история его появления и почему так быстро он ушел в небытие?

История появления

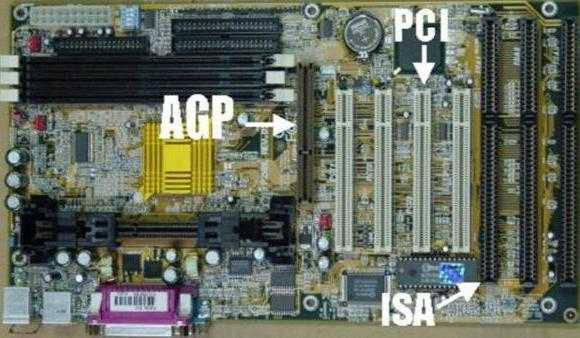

AGP-разъем - это специализированный разъем для подключения видеокарты к материнской плате и, соответственно, он устанавливается на этой плате. На английском языке аббревиатура AGP расшифровывается как Accelerated Graphics Port, или "быстрый графический порт". Почему его так назвали и как он появился?

До 1996 года графическим интерфейсом, используемым производителями видеокарт, был PCI. Но скорость обмена информацией по этой графической шине была достаточно мала. А требования, которые постепенно возникали у разработчиков программного обеспечения, не могли быть удовлетворены с помощью этого интерфейса, не говоря уже о разработках на будущие периоды. Поэтому компания Intel разрабатывает AGP-разъем и устанавливает его на материнскую плату, параллельно с этим разрабатывается и видеокарта с таким же интерфейсом. И двадцать лет назад появляется новый комплект материнской платы и соответствующей ей видеокарты.

Преимущества видеокарты с разъемом AGP

Если говорить о преимуществах, которые приобрели компьютеры, обладающие AGP-разъемом, то следует заметить, что пропускная способность этой шины была увеличена сразу в два раза. За счет чего это удалось сделать? В первую очередь за счет повышения частоты обмена по этому интерфейсу. AGP-разъем позволил увеличить скорость обмена информацией до 66 мГц. Это позволило создавать более мощные видеокарты, программисты стали разрабатывать соответствующие приложения под этот интерфейс. И как раз в это время появляются новые программные продукты, в том числе и игровые. Эти преимущества заставили владельцев компьютеров заняться модернизацией собственного оборудования. Но для это приходилось производить замену не только материнской платы, процессора, но и видеокарты.

Именно в это время для тех, кто не мог позволить себе полную модернизацию компьютера, разрабатывается переходник с AGP (PCI-разъем внедрен будет позже), что дало возможность сэкономить на какое-то время средства на замену хотя бы видеокарты. Конечно, со временем так или иначе приходилось делать полную замену оборудования компьютера. Пример такого переходника приведен на фото.

Какие виды AGP-разъемов бывают?

Интерфейс AGP существовал вплоть до 2004 года. За эти восемь лет разработчики значительно модернизировали этот интерфейс, увеличивая его производительность. Если говорить о разрядности этой шины, то во всех своих вариантах она 32-разрядная. Компьютеры имеющие 64-битную шину, появились немного позже. Поэтому разработчикам приходилось использовать 32-битный интерфейс и искать другие возможности повышать производительность видеокарт и самого AGP-интерфейса. Какой был найден выход?

Разработчики решили проблему с помощью пакетной передачи данных. Так, первая карта AGP-1 за один такт передавала один пакет информации. Но этого оказалось мало, практически сразу была разработана AGP-2, которая передавала два пакета за такт. При этом скорость передачи данных увеличилась в два раза. Спустя два года разработчики выпускают уже AGP-4, и скорость увеличивается по сравнению с картой-предшественницей еще в два раза.

При этом производительность или пропускная способность интерфейса AGP-4 составляла один гигабит в секунду. Но и этого оказалось также мало. Еще через несколько лет в продаже появляются видеокарты AGP-8, которые оперировали восемью блоками информации за такт и пропускным каналом интерфейса в два гигабита за секунду.

Но при этом появилась проблема передачи мощности через AGP-разъем. Слот AGP-8 не мог обеспечить хороший контакт при передаче большой мощности по питанию видеокарты. И разработчики специально для мощных игровых карт разрабатывают слот AGP Pro. Это была последняя модификация этого интерфейса.

Дальнейшая история AGP-слота

Как бы там ни было, но со временем стало ясно, что компьютерам нужен новый интерфейс, который мог бы заменить AGP-разъем. Материнской плате требовался новый слот, который мог бы иметь еще большую пропускную способность, с одной стороны, и обеспечить все возрастающую потребляемую мощность - с другой. И начиная с 2004 года на смену AGP-слоту приходит PCI Express.

Преимуществом этого слота явилась возможность работы с 64-битными шинами, что значительно повышало возможности компьютера по работе с графикой. В это время начинают поступать на рынок мониторы больших размеров. А для того чтобы качественно отображать на мониторе такое изображение, необходимо было работать с большими разрешениями. Кроме того, производители видеоигр постоянно разрабатывают продукцию, требующую еще больших системных требований к видеосистеме компьютера. В этом случае разъем AGP, фото которого видно на материнской плате, безнадежно уходит в прошлое. Но, все ли так плохо для этого интерфейса?

Когда исчезнет AGP-слот?

Можно ли сказать, что на сегодняшний день эра AGP безвозвратно ушла? Наверное, наступят в скором времени такие дни, когда ни материнской платы с таким разъемом, ни видеокарты такого плана найти будет невозможно. Разве что в специализированных музеях или на компьютерной барахолке. Но на сегодняшний день этот интерфейс весьма активно применяется. Да, уже оборудование с ним достаточно давно не выпускается, и совсем скоро иссякнут последние запасы его на складах. А те экземпляры оборудования, которые находятся в компьютерах, постепенно придут в негодность. И вот тогда люди начнут забывать об AGP-слотах. Но до этого еще далеко.

Использование AGP-слота в современных условиях

Как уже писалось выше, компьютеры с AGP-интерфейсом невозможно использовать в тех машинах, которые работают с графическими, видео- и игровыми приложениями. Но количество компьютеров, работающих с такими приложениями в общей массе компьютеров, не так и велико. Самый большой сектор занимают компьютеры, которые работают с офисными приложениями, и скорость видеопотока для них не так уж и важна.

Кроме того, достаточно много компьютеров, которые имеют AGP-слот, работают и по сей день. А так как надежность этих машин достаточно велика, то многие компании не спешат отказываться от них в своих офисах. И похоже, такая ситуация будет продолжаться не один год. Конечно, рано или поздно AGP-слот будет вытеснен более новым и современным, но для этого понадобится определенное время.

Компромиссное решение конструкторов материнских плат

Разработчики компьютерной техники предполагали, что замена AGP-слота на PCI Express пойдет быстрыми темпами. Но этого не произошло, на последнем этапе своего развития AGP-видеокарты были настолько хороши, что многие пользователи не спешат от них отказываться и по сей день.

С другой стороны, такая модернизация требовала достаточно много средств, а значит, сдерживала многих пользователей. Учитывая это, производители материнских плат пошли на компромисс. Они решили на материнской плате установить одновременно два видеослота AGP и PCI Express. Правда, пользоваться одновременно обоими слотами было невозможно, и пользователь мог выбрать тот слот, видеокарта на который у него имелась.

Возможность использования AGP-разъема в других целях

У многих пользователей возникает вопрос о том, какие устройства можно подсоединить к разъему AGP, так как зачастую в компьютерных системах, описанных выше, он освобождается и не используется. Но стоит помнить, что этот интерфейс был специально разработан под управление видеокартой. Возможно ли применить его для других целей? В принципе, это возможно, но для этого необходимо переделать управление этим интерфейсом, и вряд ли эффективность такого управления повысится. Существуют другие интерфейсы, которые предназначены для решения разнообразных задач, поэтому лучше воспользоваться одним из них.

fb.ru

agp » Обзоры процессоров, видеокарт, материнских плат на ModLabs.net

Вступление

"Хотелось бы обмусолить тему, дабы раз и навсегда разобраться с вопросом на чём гонять АГП." - XSS

В данной статье (надеюсь, не последней) пойдёт речь о том, какие существуют платформы для бенчмаркинга видеокарт с интерфейсом AGP. Если ваша задача - срубить побольше боинтов на всем известном сайте (как это не слышали? Пишите, расскажем), то вы не по адресу - на AGP много не заработать. Взяв топовый на данный момент процессор, разогнав его на воздухе и отгоняв десяток самых популярных видеокарт прошлых поколений, вы таким образом получите больше трешебоинтов, чем отгоняв, пожалуй, все AGP карты. Потому бенчмаркинг AGP - вопрос личного интереса, "old school", дань памяти и каждый сам решает, чего ещё.

Чтобы хорошо гонять old school рекомендую познакомиться, как гоняли AGP видеокарты во время их присутствия на рынке, например, здесь: Битва за рекорды: 27384 в 3DMark от ModLabs/ITC.ua

Основная проблема, стоявшая перед 3D-бенчмаркингом - это процессорозависимость. Именно она не даёт полной отдачи от разгона видео, а порой позволяет на дефолте обходить разогнанные карты. Хотя кажется, что карты AGP настолько слабы, что их процессорозависимость минимальна, это не так. Раньше основная битва в стане AGP была между socket A и socket 478.

Мы же рассмотрим, какие возможности для бенчмаркинга AGP видеокарт появились спустя почти 10 лет с выхода вышеупомянутой статьи, где, кстати, гоняли предпоследнее поколение AGP-видеокарт.

Платформа Intel

Проверенные решения

Тут практически без вариантов поделки от ASRock. Материнские платы широко используются и поддерживают все LGA775 процессоры (а именно - включая Penryn). ASRock ConRoe865PE Северный мост – Intel 865PE. Заявлена поддержка всех Core2 и Core2 Quad на Kentsfield. DDR1. С разгоном в BIOS уныло. Напряжение питания процессора изменяется простым вольтмодом. Обсуждение на overclockers.ru ASRock 4CoreDual-SATA2

ASRock 775Dual-VSTA Asrock 4CoreDual-VSTA Три эти платы практически идентичны. Северный мост – VIA PT880 Ultra. Память одновременно DDR1 и DDR2. -SATA2 отличается только более новым южным мостом, последние две - имеют одинаковый и без проблем перешиваются друг в друга. Обсуждение на overclockers.ru.

Другие решения

Asrock 775i65G R3.0 Практически аналогична ConRoe865PE, также поддержка всех Core2 (хотя про квады в спецификации не написано), DDR1. Asrock 775i65G R2.0 Обе платы используют чипсет Intel 865G. Asus P5PE-VM

Чипсет Intel 865G. Официально не держит квады. Самый максимум X6800. Для платы существует модифицированный BIOS, значительно расширяющий её возможности. Biostar P4M800Pro-D1 Ver. 7.x

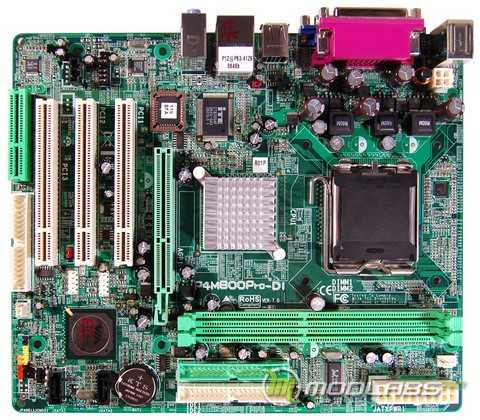

Северный мост - VIA P4M800 Pro. Последний BIOS датируется серединой 2007 года, потому плата наверняка не поддерживает Penryn. Таким образом, её предел - X6800. Gigabyte GA-8I865GME-775-RH

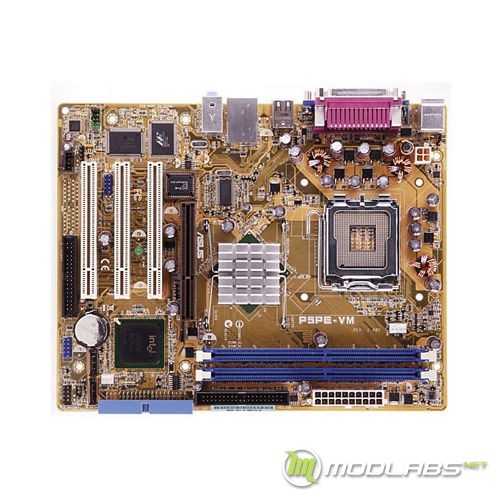

Северный мост - Intel 865G. Ревизии 2.0, 3.9 и 6.6 поддерживают Core2 65nm, последняя ревизия 6.6 - квады до QX6800 (про поддержку QX6850 не говорится, хотя по идее должен а пониженной шине). Последний BIOS, датирован 2007 годом, т.е. поддержки Penryn наверняка нет. Визуальные отличия между ревизиями платы можно изучить на следующем картинке:

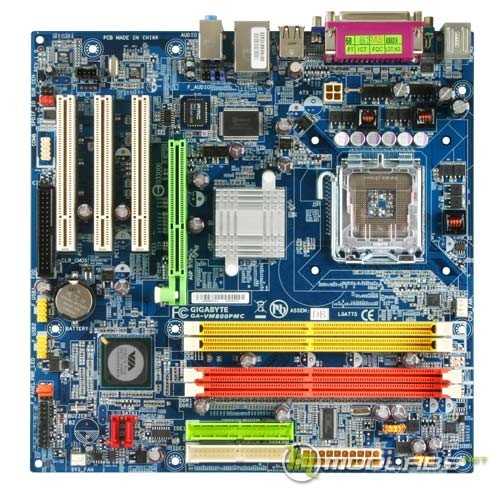

Gigabyte GA-VM800PMC

Северный мост - VIA P4M800 Pro. Поддерживает только Pentium Dual-core E2xxx и Core2 Duo E4xxx. Официально не поддерживается даже E6xxx, не говоря уже про квады и Penryn. В порядке рабочего бреда стоит также упомянуть следующие платы:

Эти ревизии поддерживают Pentium Dual-core E2200/2220 и Core2 Duo E4300. Больше хорошего про них говорить не стану, да и не могу.

Рекомендуемые процессоры.

Следует напомнить, что чипсет должен работать с максимальной частотой и независимо от памяти (уметь менять делители памяти). На процессор, в большинстве случаев, должно быть повышено напряжение, что возможно только модификациями материнских плат. Вольтмод чипсета также рекомендуется в некоторых случаях. С процессорами, как и везде, два варианта. Разгон по шине и свободный множитель.

Разгон по шине. За точку отсчёта возьмём 300 МГц по шине, что для большинства матерей и на Intel и на VIA вполне реально.   Для достижения максимального эффекта нужна низкая номинальная шина, высокий множитель и как можно бОльший кэш. Обращаю отдельное внимание, что речь идёт о теоретическом пределе разгона по шине, исходя из предела в 300МГц для материнской платы. Соотносите данные с объективной реальностью - что на E5800 вы не достигнете шины 300, поскольку частота 4800МГц на воздухе для E5xxx - недостижима. Ближе к реальности - около 4ГГц, для E4xxx - 3,7-3,9ГГц. Для E8400 реально уйти выше названной частоты, поскольку 300МГц взято из 99% гарантии работы, а на деле платы могут 320МГц, а порой и выше. В идеале - проверяйте сперва свои процессоры на приличных материнских платах на предмет разгонного потенциала, отношения к повышению напряжения, FSB wall и т.п. 2 ядра, 2 кэш, 200 шина Самый простой и бюджетный вариант.

2 метра кэша шина 200(800) МГц. Множитель 12/13. С разгоном до 300 по шине предельная частота 3600/3900 МГц.

Всё те же унылые 2 метра кэша, та же шина, меньший техпроцесс, но повыше множители – 15/16 и получше производительность. Предельная частота 4500/4800 МГц. 2 ядра, 3 кэш, 266 шина

Множитель 11/11,5. С разгоном, соответственно, 3300/3450 МГц. И неизвестно, как поведёт себя мать с дробным множителем в случае с E7600. 2 ядра, 6 кэш, 333 шина

Множитель 10, что с обсуждаемой частотой шины даёт 3000 МГц. Обладая могучим кэшэм в 6 метров он может обогнать все вышеописанные процы в 3дмарках, если конкретная карта в тесте не упирается в производительность процессора. 4 ядра, 8 кэш, 266 шина

Наверное идеальный вариант из дешёвых квадов, если выбирать только из Intel. Точно поддерживается большинством матерей (официально не поддерживается 775Dual-VSTA и P5PE-VM). Предельная частота 3000 МГц. 8 метров кэша и 4 ядра для AGP вполне круто в ядрозависимых марках (3DMark06). Разгон с множителем

Лютая интеловская экзотика, скорее даже исключение из правил. Свободный множитель. По умолчанию 11, шина 266. К сожалению, кэш всего 2 метра. На воздухе процессор полностью аналогичен E5700/5800, поскольку сверхвысокие множители E6500K недостижимы из-за слишком большой итоговой частоты (E6500K гонится как E5200-5800, т.е. 4,5-4,7 ГГц на воздухе не может, как E8400-8600) Из шести штук XE процов под 775 интересны только три с половиной.

  • QX9770 - топовый процессор. Даже номинальная шина недостижима на обсуждаемых материнских платах, потому работать он будет на меньшей шине. По сути, для нас он является Wolfdale со свободным множителем, от 4-х ядер толку около нуля.
  • QX9650 - то же самое, но дешевле. Потому, если не жалко денег, рекомендуется к приобретению, как лучший для тестов AGP как минимум на Intel.
  • X6800 Единственный в линейке с двумя ядрами. Шина 266, но настораживает всего 4 метра кэша. Что удивительно, на данный момент на ебее дешевле, чем более унылый E6500K, о котором выше.
  • QX6700 8 кэша, 266 шина.



Итоговые рекомендации:

  • Если хватает денег и не жалко - QX9770/9650, получаем Wolfdale с шестью метрами кэша со свободным множителем
  • Если денег поменьше - берём E5300-5800 (с младшими придётся чуть больше выжать шину, чтобы достичь предела камня), в связку рекомендуется взять E8400/8600 для прироста в нетребовательных к мощности CPU случаях
  • То же, но с мощным криогенным охлаждением и желанием не быть как все - вместо E5800 ищем E6500K
  • Самый простой вариант из конкурентоспособных - E4600/4700

Платформа AMD

Asrock AM2NF3-VSTA

Классическая схема - южный мост NVIDIA nForce3 250, при этом разведена память DDR2 и поддерживаются Phenom II. Плата не поддерживает разблокировку ядер, т.е. если вы собрались гонять 3DMark06 на 4-х ядрах - вам нужен Phenom II X4. ALiveDual-eSATA2

Более извращённая схема, использующая в качестве чипсета связку ULi (купленная NVIDIA) M1695 + nForce3 250, а потому обладающая PCI-E и AGP портами, в остальном идентичная AM2NF3. Также не поддерживает разблокировку ядер. Процессоры

  • AMD Phenom II X2 555-570 Black Edition
  • AMD Phenom II X4 955-980 Black Edition

Желательно искать процессоры степпинга C3, по причине их более высокого разгонного потенциала.

Начало эпохи PCI-Express

Настало время, когда даже пропускной способности интерфейса AGP 8x перестало хватать, да и назрела необходимость замены старому PCI. Тогда-то и появился 3GIO (3rd generation I/O - система ввода-вывода третьего поколения) с кодовым названием Araphoe. То, что сейчас известно как PCI-Express. Когда стандарт был принят, Intel возвестила, что следующий виток эволюции (в лице чипсетов i915P/925X) будет сопровождён полной сменой инфраструктуры - socket 478 на socket T (AKA LGA775), DDR1 на DDR2, AGP на PCI-Express. Производители GPU, имеющие чипы с интерфейсом AGP быстро обновляют свои решения - ATI выпускает Radeon X-серии с родной поддержкой PCI-E, NVIDIA создаёт двухсторонний переходной мост HSI, позволяя производителям адаптировать чипы с интерфейсом AGP для стандарта PCI-Express, и даже XGI создаёт свой переходной мост. Переходной мост Rialto создала и компания ATI, но использовался он только для создания AGP-версий PCI-E видеокарт.

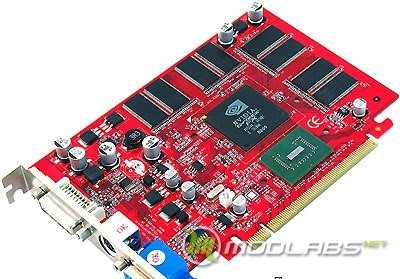

PCX5300

XGI XG47

Radeon 3850 AGP

Отдельно отличилась NVIDIA - чип NV40, выпущенный под именем Geforce 6800GT/Ultra, имел интерфейс AGP и попал как раз в момент появления PCI-Express. Вместо того, чтобы воспользоваться тем же решением, что в Geforce PCX и распаять на плате мост HSI, NVIDIA распаивает HSI прямо на подложке GPU! Решение получило название NV45, но недолго просуществовало, уступив место NV41 и NV42, имевшим врождённую поддержку PCI-E. В это переходное время, как обычно и бывает, начали появляться решения, стремящиеся помочь тем, кто не попадал в эволюционный виток, навязанный Intel - т.е. тем, кто имел мощную AGP видеокарту и хотел обновить старую AGP систему, либо наоборот, имел AGP платформу, не уступающую в производительности новой LGA775, но хотел обновить видеокарту. Были созданы и продемонстрированы версии карт, обладающие двумя интерфейсами - как AGP, так и PCI-Express.

MSI Geminium-VIII, основанная на Radeon X800XL. Подробные фото на overclockers.ru

HIS X1600 Pro

Переходники

Albatron ATOP Поскольку мост HSI работает в обе стороны, то идея переходника, можно сказать, витала в воздухе. И была воплощена компанией Albatron, выпустившей переходник Albatron ATOP (AGP To PCI-E).

Переходник Albatron ATOP

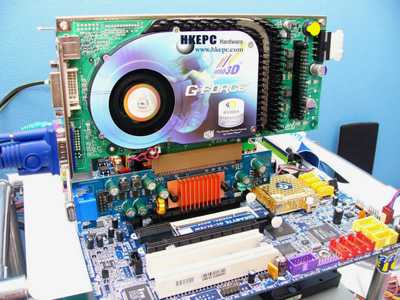

Система с переходником Albatron ATOP в действии

Казалось бы, идеальный вариант для тестирования AGP карт в PCI-E материнских платах. Но ограничения его работы сделали его практически непригодным для использования:

  1. Очень ограниченный список поддерживаемых карт (Geforce 2, являющийся ближайшим родственником поддерживаемой Geforce4 MX, не запустился. Равно как ни одна карта ATI)
  2. Из-за джамперов, задающих, видимо, Dev_ID страпы, карта определяется драйверами и GPU-Z как соответствующая PCX, т.е. имеющая интерфейс PCI-E, а не AGP.

AGP 2x to PCI66 Такой переходник был сделан не один, но из последних вариантов - это версия trevormaco под названием AGP2PCI, где сделан простой электрический переходник AGP в шину PCI. В режиме PCI66, разъём AGP будет работать в режиме AGP 1x (т.е. без мультиплексирования, но на шине 66МГц). Разрабатывался для видеокарт Voodoo 6000, потому имеет соответствующий ценник и разъём стандарта AGP 2x. Поскольку PCI, то поддерживаются только 3.3В карты.

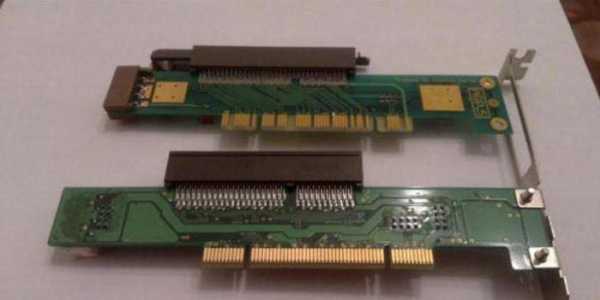

Переходник AGP2PCI



Система на базе переходника AGP2PCI и 3dfx Voodoo 5500 AGP

Платформа для AGP 2x карт, заключение

Если AGP в целом имеют небольшой запас очков, которые можно заработать, то AGP 2x и вовсе неблагодарное в этом смысле занятие. Помимо экзотики с переходником AGP2PCI, также существуют и платформы для работы с такими картами. В силу того, что материнские платы с поддержкой AGP 8x не поддерживают 3.3В карты, для тестов старых AGP 2x карт приходится использовать материнские платы с универсальным разъёмом AGP, обладающие поддержкой только AGP 4x.

Для платформы Intel подойдут платы на следующих чипсетах:

Для AMD топовым чипсетом является VIA KT333, который и используется в большинстве категорий, тем более, что многие процессоры socket A обладают свободным множителем.

Карты с интерфейсом AGP 2x имеют прорезь в отличном от слота AGP 8x месте, потому физически в указанные ранее платы, не влезут. Но влезут в универсальные AGP 4x платы. Существуют также 1.5В AGP 4x платы, у которых прорезь присутствует там же, где у AGP 8x плат, да и с совместимостью те же ограничения (т.е. 3.3В AGP 2x они не принимают).

AGP 2x разъём

универсальный (без ключей) AGP 4x разъём; всеядный

AGP 4x 1.5В разъём или AGP 8x разъём; не принимает AGP 2x карты

Заключение

Надеюсь, данная статья помогла ответить на интересующие вопросы по бенчингу AGP карт, открыла что-то новое или освежила забытое. Хочу высказать благодарность в первую очередь XSS, который в своё время данный вопрос и поднял и начал работу по упорядочиванию имеющихся знаний.

Также выражаю благодарность участникам команд (думаю, сами поймёте, кому): Always More Digital, Hardware Hackers, Team MXS ModLabs.net, Team Russia, XtremeLabs.org и просто вольным оверклокерам, если кого-то забыл. Надеюсь, это будет первой ласточкой подобных статей.

Обсуждение статьи ведётся в теме форума.

www.modlabs.net

Замечания по установке видеокарты для шины AGP — МИР NVIDIA

Предупреждение: Все манипуляции с оборудованием следует производить только при полностью выключенном компьютере! Недостаточно выключить компьютер кнопкой/командой операционной системы, поскольку часть схем все равно остается под напряжением. Следует вынуть провод к блоку питания из розетки. Включайте компьютер только после проверки, что видеокарта полностью зашла в слот материнской платы и не шатается, а все провода подключены плотно.

Прежде всего следует узнать, какую версию стандарта AGP поддерживает материнская плата. Обратитесь к документации или сайту производителя. Также вы можете воспользоваться такими утилитами как Sandra и RivaTuner (функция «Диагностический отчет» (Diagnostic report)). Было разработано три основных версии шины: 1.0, 2.0 и 3.0. Каждая версия увеличивала максимальную скорость работы шины (2х, 4х и 8х, соответственно), но основным отличием в свете совместимости является рабочее напряжение в сигнальных линиях. Стандарт AGP 1.0 использует напряжение 3.3, 2.0 — 1.5 и 3.0 — 0.8 Вольт. Более новые версии позволяют использовать устройства, разработанные для предыдущих, но обратную совместимость должен обеспечивать разработчик/изготовитель конкретного оборудования.

Установите версию стандарта AGP, поддерживаемую видеокартой, до ее установки. В связи с наличием большого числа NoName карт без документации и сведений о производителе Вы можете воспользоваться нашими наглядными пособиями:



Соответственно, материнская плата может иметь слот:

  • AGP 1.0. В такой слот можно установить видеокарту формата AGP 1.0 или Universal AGP
  • AGP 2.0 only. В такой слот можно установить видеокарту формата AGP 2.0 или Universal AGP
  • Universal AGP. В такой слот можно установить любую видеокарту

 Слот материнской платы снабжен перемычками-ключами в тех местах, где на рисунках в разъеме видеокарты прорезь. Вследствие этого установить видеокарту неподдерживаемого стандарта не удастся чисто механически. Дополнительно, есть простые практические правила:

  • Все материнские платы, поддерживающие только AGP 1.0, имеют слот формата AGP 1.0
  • Все материнские платы, поддерживающие AGP 3.0, имеют слот формата AGP 2.0
  • Все видеокарты на базе NVIDIA, начиная с GeForce 6X00, имеют разъем формата AGP 2.0

Устройства стандарта AGP 3.0 используют те же разъемы, что и устройства AGP 2.0. Теоретически возможны только AGP 3.0 видеокарты и материнские платы, но все серийно выпускавшиеся AGP 3.0 устройства имели полную обратную совместимость с AGP 2.0.

Профессиональные видеокарты на базе NVIDIA Quadro обычно выпускались с разъемом AGP Pro 50. Этот разъем отличается наличием дополнительных 12 контактов усиления питания карты. При этом видеокарта может либо иметь третью прорезь в разъеме, тогда ее можно установить в стандартный слот, либо не иметь, и установить ее будет возможно только в слот AGP Pro.

Желательно, если число слотов шины позволяет, выдерживать интервал в один пустой слот между видеокартой и звуковой картой, ТВ-тюнером или модемом. Все эти устройства в процессе работы создают электромагнитные помехи, и в то же время чувствительны к ним. Также это улучшит охлаждение видеокарты.

Начиная с семейства GeForce FX, видеокарты имеют энергопотребление, превышающее заложенные в интерфейс AGP возможности по электроснабжению устройств. Вследствие этого, видеокарты требуют подключения дополнительного усиления питания. Разъем подключения усиления на видеокарте выполняется в виде одного-двух 4-контактных разъемов Molex (как для питания IDE жестких дисков и CD-ROM). Провод усиления должен быть обязательно подключен, иначе видеокарта будет работать в безопасном режиме, со значительно сниженными частотами и напряжением питания графического процессора, а особо мощные видеокарты не заработают без усиления вообще. Перед приобретением видеокарты убедитесь, что блок питания компьютера имеет необходимое количество свободных разъемов для подключения усиления.

Предупреждение: Ряд первых материнских плат на чипсетах с поддержкой только AGP 2.0 (1.5 В), в частности Intel 845, имеют универсальный слот, позволяющий установить карту AGP 1.0 (3.3 В). Установка такой карты с большой вероятностью приведет к выходу из строя материнской платы.

Предупреждение: Ряд видеокарт, в частности на базе Riva TNT2 выпуска 1999 года и на базе Vanta имеют Universal AGP разъем, но реально являются 3.3 В картами. Установка таких карт в материнскую плату, не поддерживающую 3.3 В устройства, с большой вероятностью приведет к повреждению материнской платы. Если Вы планируете установить такую карту в новую материнскую плату, сначала проверьте ее в материнской плате AGP 2.0, гарантированно поддерживающей 3.3 В карты. Если карта является только 3.3 В устройством, то она не сможет заработать в режиме 4х.

Предупреждение: Ряд производителей материнских плат предлагают платы, построенные на чипсетах без поддержки порта AGP (Intel 865GV, большинство чипсетов с шиной PCI Express), на которых тем не менее слот AGP присутствует. Это, например, платы с технологиями A.G.I фирмы Asrock и AGP Express фирмы ECS. В таких платах слот AGP получен из слота PCI. Это возможно благодаря полной обратной совместимости протокола обмена по шине AGP с протоколом PCI. Слот AGP у таких плат является только механически и электрически AGP слотом, видеокарта, вставленная в такой слот, работает как обычная видеокарта для шины PCI. Помимо значительного снижения производительности AGP видеокарты, такие материнские платы имеют большие проблемы с совместимостью. Если Вы все-таки решились на приобретение такой платы и эксплуатацию в ней AGP видеокарты, обязательно проверьте, присутствует ли Ваша видеокарта в списке поддерживаемых в документации/на сайте производителя. Если вашей модели в списках нет, лучше воздержаться от приобретения такой материнской платы.

nvworld.ru

AGP против PCI

Агрессивная рекламная политика, которую проводит Intel в отношении AGP, вынудила нас разобраться в действительных преимуществах этой технологии. Для этого было проведено тестирование двух идентичных видеокарт Diamond Viper V330, одна из которых имеет шину PCI, а другая — AGP. Причем, нашей задачей стояло не столько выявить увеличение производительности при воспроизведении трехмерной графики, сколько оценить смысл применения видеокарт с шиной AGP вообще. Поэтому было проведено тестирование не только работы в 3D, но и 2D, а также была оценена скорость прямого доступа к видеопамяти.

Для получения реальной разносторонней картины тесты были выполнены под Windows 95 в трех случаях. Во-первых, на материнской плате SOYO SY-6KB с чипсетом Intel 440LX под процессор Pentium II. Во-вторых, на материнской плате SOYO SY-5ED5/Mс чипсетом VIA Apollo VP-3, в которую устанавливаются процессоры семейства Pentium. При тестировании использовались процессоры Pentium II — 233 МГц, Pentium MMX 200 МГц и AMD K6 200 МГц; 32 Мбайта SDRAM; жесткий диск Quantum Fireball ST 2.1 Гбайта.

Были использованы тесты:

  • GSPEED — тест, измеряющий скорость прямого доступа к видеопамяти
  • WinBench 97 (Business Graphics Winmark и Hi-End Graphics Winmark) — тест для измерения производительности 2D-акселератора
  • 3D WinBench 97 — тест для измерения производительности 3D-графики
  • X-Demo — демоверсия 3D-игры (звездные войны), позволяющая измерить производительность видеоподсистемы по итогам демонстрации. Можно скачать с www.egosoft.com

Теперь о результатах. Они получились настолько обескураживающими, что мы были вынуждены как следует разобраться в вопросе правильной установки адаптера с шиной AGP. Microsoft утверждает, что система с AGP будет работать правильно только в случае, если:

  • На компьютере установлена Windows 95 OSR 2.1, то есть поверх OSR 2 установлена поддержка USB (USBSUP.EXE). Смысл этой операции заключается в том, что этот патч содержит новый менеджер памяти VMM32.VxD, имеющий поддержку DIME AGP
  • Установлен драйвер VGARTD.VxD. Для чипсета 440LX он входит в комплект видеодрайверов, а для других чипсетов необходима установка собственного Virtual GART Driver, который идет в комплекте с материнской платой.
  • Установлен DirectX 5.0

Однако, выполнение всех этих условий качественно на работу AGP-видеокарты не повлияло.

Что же нас так удивило? Смотрите. Это результаты для Pentium II 233MHz на плате с чипсетом 440LX

 PCIAGP
GSPEED472577
Winbench 97 (Business/Hi-End Graphics Winmark)64.7/37.960.2/37.8
3D Winbench 97207209
X-Demo, fps51.554.5

Это получено на Pentium MMX 200 МГц. Плата с чипсетом VIA Apollo VP-3:

 PCIAGP
GSPEED274304
Winbench 97 (Business/Hi-End Graphics Winmark)55.6/33.453.9/34.6
3D Winbench 97131132
X-Demo, fps42.043.0

А это — на AMD K6 200 МГц. Плата с чипсетом VIA Apollo VP-3

 PCIAGP
GSPEED183186
Winbench 97 (Business/Hi-End Graphics Winmark)56.9/34.953.9/34.6
3D Winbench 97115116
X-Demo, fps41.041.7

Здесь результат по GSPEED приведен по разрешению 1024x748x32bit, WinBench 97 выполнялся в разрешении 1024x748x32bit, 3D WinBench работал в разрешении 640х480х16bit, а X-Demo — в разрешении 800x600x16bit.

Таким образом, оказывается, что AGP практически никакого прироста производительности не дает. То есть, исходя из того, что с увеличением мощности процессора увеличивается и производительность графики, а частота шины при этом не меняется, можно сделать вывод о том, что вся загвоздка не в скорости передачи данных по шине, а в мощности процессора, который эти данные должен выдавать. Стандартной шины PCI хватает для того объема информации, который передается в настоящий момент по ней. Это и не удивительно. 3D-акселератор может отрисовать прорву текстурированных треугольников, в то время как процессор не успевает обеспечивать его работой.

Так что мифы об AGP придется развеять. AGP не дает преимущества перед обычными видеоплатами благодаря своей огромной пропускной способности. Действительно, даже в еще не используемом стандарте х2 пропускная способность AGP 528 Мбайт/с, а SGRAM, установленная на карте и работающая уже сегодня на частотах выше 66 МГц, обеспечивает те же самые 528 Мб/с одним пинком. Единственное, для чего может понадобиться AGP сегодня, — это для удешевления системы за счет выкидывания видеопамяти с видеоплаты.

Но в единственном случае иметь плату с AGP оказывается все-таки выгоднее. Если выводится трехмерная картинка с большими текстурами, не помещающимися в память на видеоплате, то большая пропускная способность шины может внести свой вклад. Это подтверждают и тесты, выполненные г-ном Томасом Пабстом. Но в настоящий момент и в ближайшем будущем игры с такими размерами текстур вряд ли появятся.

Изменение в этой ситуации может внести выход графического процессора Intel 740, который будет работать только с шиной AGP, и обеспечивать высокую производительность (по предварительным оценкам, значительно выше, чем Riva 128). За счет отсутствия памяти для текстур на самой плате видеокарты на нем будут сравнительно дешевы. А до этого покупать карту на AGP смысла не имеет. Даже новый видеочипсет Voodoo2 от фирмы 3Dfx не поддерживает режим AGP x2 (Sideband addresing) и не может располагать текстуры в основной памяти. Иными словами, он работает просто в режиме PCI 66 Mhz 32 бит. Возможно, если бы на видеокарте был установлен графический сопроцессор, эффект от AGP мог бы быть также замечен. Но такие решения стоят немалых денег.

Буквально на днях, призедент компании ASUSTeK Computer Inc. (ASUS) сказал такую фразу: "Чтобы эффект от использования AGP был действительно реальным, необходимо использовать систему со 100 Mhz шиной, а это значит, как минимум, чипсет i440BX и процессор не ниже Pentium II 350 MHz."

www.ixbt.com

AGP не сдается! Сравнение платформ AGP и PCI-Express на примере Sapphire X1950Pro 512 AGP и MSI 7800GS

Предисловие
Как вы понимаете, сегодня речь пойдет не о «топовых» видеокартах под платформу AGP. И не потому, что мы такие вредные, а потому, что топовые видеокарты под платформу AGP просто не выпускаются. Понятно, что в современных материнских платах от поддержки AGP давно отказались, так что при смене платформы все равно лучше сразу переходить на PCI-Express. Ну а сторонники теории «всемирного заговора» скажут, что во всем виноваты производители «железа», которым выгодно выдумывать новые стандарты и платформы, лишь бы мы деньги на upgrade тратили почаще. Как легко прикинуть даже без всяких прайс-листов, переход на новую платформу с PCI-Express будет стоить практически столько же, сколько и новый компьютер. Потому что придется покупать видеокарту, материнскую плату, оперативную память, вполне вероятно – CPU (хочется же помощнее, раз уж upgrade затеяли). Если вы не заядлый геймер, играете лишь эпизодически, имеет ли смысл вбухивать кучу денег в то, что не так уж и необходимо? По этой, или другой какой причине, все еще довольно много тех, кто «сидит» на платформе AGP. Взять хотя бы опрос, который проводился на нашем сайте. Как видите, 43,6 % из принявших участие в опросе, имеют в своей системе видеокарту с интерфейсом AGP. Поэтому вопрос о том, обновить платформу за счет установки новой видеокарты или сменить платформу целиком, остается актуальным. Надеемся, данное тестирование внесет ясность в этот запутанный вопрос и поможет вам определиться с выбором, ведь в этот раз мы проводили тестирование сразу на трех платформах! Как вы отнесетесь к тому, что, оказывается, в некоторых тестах платформа Intel Core 2 Duo X6800 показывает те же результаты, что и «старичок» Pentium4 Prescott 3,2 GHz? Мы тоже не поверили, пока не повторили тесты несколько раз. Подробнее об этом дальше, а сейчас мы рассмотрим две видеокарты, которые на данный момент являются максимумом из того, что доступно для интерфейса AGP от ATI/AMD и NVIDIA.
MSI 7800GS AGP
Видеокарту на базе NVIDIA 7800GS AGP мы уже рассматривали , и было это год назад. К сожалению, с тех пор компания NVIDIA не выпускала под AGP ничего нового. Слухи насчет выпуска под AGP продуктов серии 8ххх пока остаются лишь слухами, поэтому нам придется довольствоваться тем, что имеем. А имеем мы в этот раз видеокарту 7800GS AGP производства MSI. Наиболее опытные и искушенные читатели наверняка догадались, что вариант 7800GS от MSI, скорее всего, является точной копией референсной видеокарты. Так оно и есть. Тем не менее, познакомимся с предметом нашего рассмотрения поближе. Как видите, в оформлении упаковки компания MSI остается верной себе. Парящий ангел парит на своем привычном месте как приклеенный, вернее – нарисованный. Но нам более интересны лейблы в правой части. Здесь мы видим, что видеокарта оснащена памятью типа DDR3 и объемом 256 Мб, обладает выходами DVI, TV-out, поддерживает HDTV и действительно предназначена для шины AGP 8x (если быть точнее – стандарт AGP 3.0). В комплекте с видеокартой идет игра King Kong, а помимо этого в наличии имеется:
  • кабель S-Video
  • краткое руководство пользователя
  • адаптер DVI/D-Sub
  • диск с драйверами
  • диск Star DVD Family (PowerDVD + утилиты)
Обратная сторона коробки тоже оформлена стандартно. Из важного отметим требование к блоку питания – от 400 Вт. Сама видеокарта действительно является точной копией референсной 7800GS AGP, как и видеокарта Leadtek 7800GS AGP, с которой мы познакомились еще год назад. Поэтому подробности приводить не будем. Про объем видеопамяти установленной на карту вы уже знаете, что касается частот, то они стандартные – 375/1200 МГц для GPU/памяти соответственно. Вообще-то, была слабая надежда, что за год, прошедший с момента анонса 7800GS, на карты такого типа начали ставить другое ядро, не G70 а G71, или хотя бы не отключать 8 из 24-х пиксельных конвейеров. Однако реальность оказалась суровее, и скриншот RivaTuner это подтверждает. Как видите, конфигурация конвейеров видеопроцессора осталась прежней – 16 пиксельных и 6 вершинных конвейеров. По нынешним временам – не густо. Для сравнения - GPU на видеокартах 7900GS имеют конвейерную формулу 20/7 и более высокие частоты, 450/1320 МГц в штатном режиме. А в цене разница примерно в полтора раза, причем не в пользу 7800GS AGP. Если 7800GS AGP стоит порядка $300, то за 7900GS сейчас просят около $170-$230, в зависимости от бренда. Понятно, что экономия $100 вряд ли стоит кучи денег, потраченных на переезд на другую платформу, но и большого желания покупать морально устаревшую видеокарту за $300 как-то не возникает. Если вы фанат NVIDIA, то остается только ждать и надеяться, что для интерфейса AGP компания NVIDIA все же выпустит какую-либо из видеокарт серии 8xxx. Если же вы не отягощены фанатскими предрассудками, то вам может быть интересен следующий участник нашего обзора.

Если Вы заметили ошибку — выделите ее мышью и нажмите CTRL+ENTER.

3dnews.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
