Урок 3D-моделирования в 3D Max и Zbrush для 3D-печати

Share on FacebookShare on TwitterShare on Vkontakte

Те, кому приходилось печатать сразу много мелких деталей по технологии выборочного лазерного спекания (SLS), знают, как легко их потерять в толще порошкового полиамида. Чтобы это не происходило, делимся с вами отличным решением, которое позволить не потерять ни одной детальки. Наш новый урок по 3D-моделированию посвящен созданию решетчатых контейнеров с помощью 3ds Max и Zbrush.

Необходимый софт:
3ds Max
Zbrush 4R6

Нужно загрузить модель в 3D Max. Это может быть либо .stl, либо .obj. Однако очень важно при загрузке выбрать правильные опции.

Окно импорта .stl.
Важно снять все галочки, потому что иначе процесс импорта займет очень много времени. Модель импортируется в качестве ориентира для создания контейнера.

При импорте .obj самое главное — снять галку с пункта Flip ZY-axis. Это опция меняет ориентацию модели. Галочку на пункте Import as single mesh, как правило, предпочтительнее иметь, иначе объект может раздробиться на несколько частей.

Теперь на правой панели идем в Create->Geometry->Box. Рисуем бокс в любом, кроме изометрического, вьюпорте. Это делается в два клика: сначала задают ширина и длинна, а потом высота.

Бокс — это параметрический объект. Параметры длины, ширины и высоты задают его габариты. Остальные управляют количеством сечений. Эти сечения (ребра) и будут прутьями решетки, поэтому первое, что нужно сделать — подогнать габариты бокса под модель. Далее задается количество сечений.

После того, как всё готово, идем во вкладку Modify и из стека модификаторов (выпадающее меню) выбираем Edit Poly.

Далее следует следующая комбинация действий. Цифра ‘2’ на клавиатуре переводит в режим выбора граней, Ctrl+A выбирает все грани. Выбранные грани окрашиваются в красный.

На правой панели в меню Edit Edges нужно нажать на кнопку Create Shape. В результате на основе ребер создается решетка из кривых. Но по началу она не видна, потому что кривые совпадают с гранями. Чтобы увидеть решетку, нужно скрыть или удалить бокс. Обычно я помещаю его в отдельный слой и скрываю слой.

Теперь самый ответственный момент. Мы выбираем кривые (это один объект) и на правой панели во вкладке

Rendering ставим галку напротив Enable in Viewport. Кривые превращаются в геометрию. Параметр Thickness регулирует толщину. Всё зависит от настройки масштаба, но для своих целей я задаю параметр 0.01m или 0.012m. Лучше последнее. Теперь, чтобы выгрузить всё это в obj. нужно накинуть на кривые (формально это по-прежнему кривые) модификатор Edit Poly, как в одном из предыдущих пунктов. После этого Export->Export Selected.

Есть момент, который нужно учесть при экспорте .obj. Снова снять галку с пункта Flip YZ-axis.

Мы выгрузили сетку, но печатать ее пока нельзя. Чтобы всё было нормально, нужно слить эти кривые трубки в единый объект. Для этого нам нужен Zbrush последней версии.

У Zbrush

свой самобытный интерфейс, в котором трудно ориентироваться с непривычки. На моем канале в YouTube есть вводный урок на эту тему.

Первым делом импортируем модель. Далее рисуем ее на холсте (левая кнопка мыши) и нажимаем ‘T’, чтобы перейти в режим редактирования 3D. Если вы нарисовали лишние объекты на холсте, жмите Ctrl+N, чтобы очистить всё, кроме трехмерного объекта в режиме редактирования.

В большом меню Tool разворачиваем вкладку Geometry, далее идем в Dynamesh и вводим правильные параметры. Ставим Resolution примерно на 600, снимаем Project и жмем большую кнопку обозначенную стрелкой.

Операция займет какое-то время. Важно не дергать компьютер в этот момент. Даже если кажется что Zbrush повис, он на самом деле работает. Важный момент: иногда бывают сбои, когда в результате операции отрезается часть модели.

Лекарство одно: закрыть и снова открыть программу и повторить заново все шаги.

Получившаяся модель слишком плотная, чтобы отправлять ее в принт, поэтому сначала ее нужно оптимизировать. Это можно сделать в Zbrush, а можно сделать в Magics или netfabb. Я не буду описывать шаги в Zbrush, поэтому что это скорее всего будет сложнее и дольше для человека, которые в Zbrush не работает. Поэтому здесь остается только выгрузить сетку в формате obj. через Tool->Export. Масштаб должен сохраниться, как и ориентация. Объединить решетку с моделью можно в Magics. Алгоритм оптимизации в Zbrush — самый лучший из всех, что мне встречались. Поэтому, если окажется, что Magics дает плохие результаты, оставляйте свои комментарии к уроку, я расскажу, как это делать в Zbrush.

Решетки лучше делать индивидуально под каждую модель — это единственная гарантия того, что прутья будут одинаковой толщины у всех моделей.

Вот что получается в результате 3D-печати. Все мелкие детали на месте и сразу рассортированы. Обратите внимание, что на фото ажурные решетки, они менее надежны, чем прямые, легче ломаются. Также дырки в углах больше, чем в середине, из-за чего некоторые детали могут выпасть.

Чтобы сделать прямые решетки, примените в 3ds Max режим Corner к кривой, для ажурной — Smooth.

Урок по 3D-моделированию подготовлен Eve Studio специально для can-touch.ru.

3D Studio Max3D-моделированиеZBrushурок 3D-моделирования

Уроки 3D max — презентация онлайн

Похожие презентации:

3D печать и 3D принтер

Системы менеджмента качества требования. Развитие стандарта ISO 9001

Операционная система. Назначение и основные функции

Adobe Photoshop

AutoCAD история и возможности

Microsoft Excel

Облачные технологии

Корпорация Microsoft и ее особенности

Веб-дизайн

Тема 2. Пакеты прикладных программ

УРОКИ
УРОК №1
Выбор и настройка интерфейса
В правом верхнем углу в графе Workspace вы можете выбрать один из пресетов интерфейса. Но нам достаточно пресета Default
Настройка интерфейса
Далее необходимо развернуть панель риббон, нажав на небольшую стрелочку
Интерфейс состоит из:
1 главное меню
2 панель инструментов
3 панель риббон
4 окна проекций
5 проводник
6 командная панель
6 координаты объекта
7 навигация в окне проекции
Настройка окна проекции
Alt +W развернуть\свернуть выделенное окно на весь экран
F4 показать ребра (edge) выбранного объекта
F3 переключение между режимом каркаса и
тонированного объекта
Включение вспомогательной сетки
кнопка G включает
и
выключает сетку
P — режим перспективы
U — ортогональный режим
режим перспективы
ортогональный режим
вид сверху
вид внизу
фронтальный вид
вид сзади
вид слева
вид справа
Навигация в окне
Alt + зажатое колесо мыши — вращение
Зажатое колесо мыши — движение в плоскости
Прокрутка колесо мыши — приближение\отдаление
Z — приблизить камеру к выделенному объекту
панель навигации
4 базовых взаимодействие c объектами и элементами
Q — выделение объекта
объекта
W — перемещение
E — вращение объекта
на панели инструментов
R — масштабирование
Режимы выделения объектов
формы выделения
выделение по имени
нажимая клавишу Q мы меняем форму выделения
фильтр выделений
выделяет объект малейшем попадание на его рамки выделения
прямоугольник
выделяет объект при полном охвате рамкой
круг
прямолинейное лассо
свободное лассо
распылитель
Создание Стандартных примитивов с помощью командной панели
1 создать
2 геометрия
1
2
3
4
3 стандартные примитивы
4 выбрать примитив
Создание Экспериментальных примитивов с помощью командной панели
1 создать
2 геометрия
1
2
3
4
3 экспериментальные примитивы
4 выбрать примитив
Настройка параметров примитива
Выбрать объект и перейти во вкладку modify (модифицировать) и настроить параметры
радиус
высота
количество сегментов по высоте
количество сегментов на крышке
количество сторон
Настройка Pivot
Pivot — точка объекта, перемещая которую перемещается весь объект. Также вращение происходит вокруг нее.
Для редактирования необходимо перейти во вкладку Hierarchy (иерархия) в командная панели
и выбрать Affect pivot only, а затем двигать Pivot как нам необходимо
расположить Pivot в центре объекта
сбросить Pivot к начальным настройкам

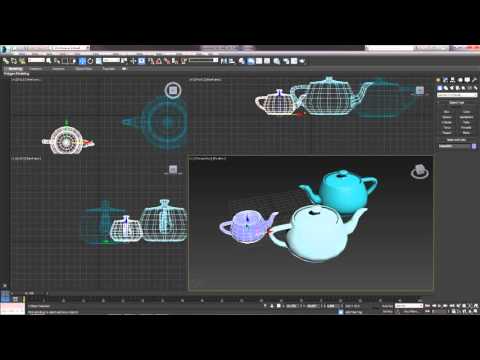

Копирование объекта
Выделите объект, зажмите Shift и потяните в сторону. Вылезет окно, где есть 3 режима копирования. Мы будем
использовать 2 основных.
Copy — новые и исходные объекты совершенно не зависят друг от друга.
Instance — любые изменения в одном объекте отражаются на других объектах
Number of Copies — число копий
Также копировать можно выделив объект и нажав Ctrl+V
Выделение нескольких объектов
Зажмите Ctrl и нажимайте на объекты. Они будут добавляться к выделенной группы
Теперь зажмите Alt и нажимайте на объекты. Они будут убавляться от выделенной группы
УРОК №2

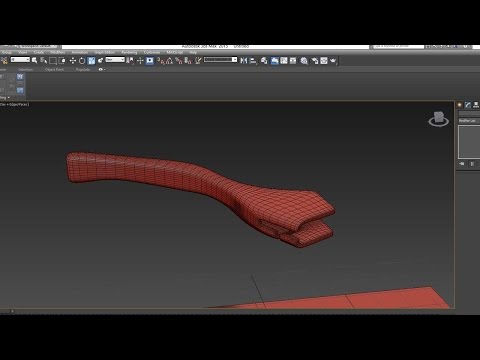

Редактирование сетки объекта
Для того что бы редактировать сетку объекта, необходимо его конвертировать Editable poly. Для этого нужно:
1 Выделить объект
2 нажать ПКМ (правая кнопка мыши)
3 Convert To:
4 Convert to Editable poly
После конвертации в Editable poly теряется
возможность настроить параметры объекта. Но
теперь мы можем редактировать сетку объекта
1
2
3
4
Применение и настройка Модификаторов
TurboSmooth сглаживает объек разделяя каждый
полигон на 4 при каждой итерации
панель Риббон
На панель риббон вынесены наиболее часто используемые инструменты, команды и модификаторы для работы с сеткой
Слияние двух объектов в один
Для слияния 2 объектов необходимо чтобы они были конвертированы в режим Editable poly. После этого необходимо
выделить 1 объект и нажать кнопку Attach на панеле Риббон. Далее нажать ЛКМ на 2 объект
команда Detach наоборот
разъединяет 2 элемента
1
2
Редактирование сетки происходит на разных уровнях
Vertex (вершина)
Edge (ребро)
Border (граница)
Polygon (полигон)
Element (элемент)

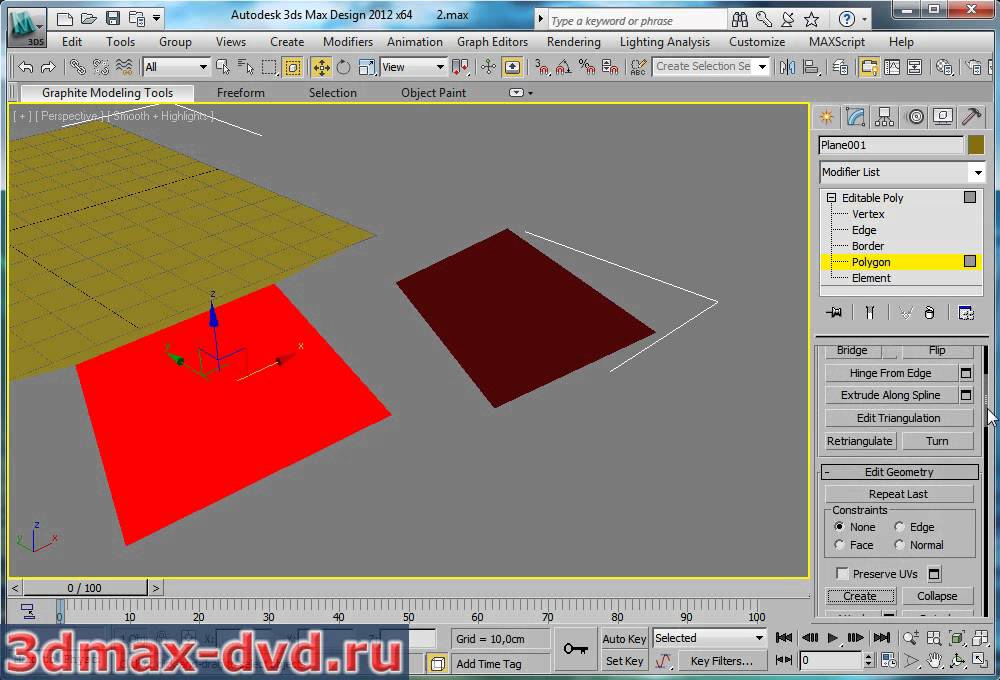

Редактирование на уровне Polygon (полигон)
Cut — резать
Swift Loop — добавить замкнутое ребро
Create — создать полигон
Extrude — выдавить полигон
Bevel — выдавить полигон со скосом
Inset — создать полигон внутри полигона
Bridge — соединить 2 полигона
Collapse — схлопнуть полигон
Редактирование на уровне Border (граница)
Cap Poly — закрыть полигоном дырку
Shift + Move — выдавить полигоны вдоль ребра
Extrude — выдавить полигоны вдоль ребра с
сохранение направления
Редактирование на уровне Element (элемент)
Attach — прикрепить элемент
Detach — отсоединить элемент
Редактирование на уровне Edge (ребро)
Connect — создать дополнительные ребра
между 2 выделенных ребер
Backspace + Ctrl — удалить выделенное ребро
Chamfer — создание фаски
Редактирование на уровне Vertex (вершина)
Target — слит 2 точки в одну
УРОК №3
Вращение тел на определенный угол
Для вращения тел на определенный угол необходимо нажать на иконку Angle snap toggle
(Тумблер угловой привязки) — быстрая клавиша A
Для настройки угла необходимо нажать ПКМ на иконку Angle snap toggle. Появиться вот такое
меню.
Здесь ставим нужный нам угол
Теперь вращение происходит с
шагом в 5 градусов
Также обязательно поставьте эту
галочку
Привязка при перемещение
Для Привязки при перемещение необходимо нажать на иконку Snap toggle — быстрая клавиша S
Для настройки Привязки необходимо нажать ПКМ на иконку Snap toggle. Появиться вот такое
меню. В нем мы можем выбрать к чему будем привязываться
Как мы видим из окна настроек, она имеет двенадцать типов привязок. Рассмотрим их по порядку.
Grid Points — привязка к вершинам сетки
Pivot — привязка к Pivot Point другого
объекта
Perpendicular — Назначение этого типа
двойное.
привязка сегментов создаваемого
сплайна к вершинам других
сплайнов, у которых сегменты
перпендикулярны текущему
привязка объекта или сплайна к
местам пересечения сплайнов
под прямым углом
Vertex — крайне удобная и используемая
привязка. Позволяет точно совмещать
сплайны и объекты по точкам вершин
(вертексов). При активной вертексной
привязки хвататься можно не только за
опорную точку объекта, но и за его
вершины.
Edge/Segment — привязка к любой точке
сегмента сплайна или рёбра каркаса
Face — привязка к поверхности объекта.
Grid Lines — привязка к линиям сетки, не к
каким-то конкретным точкам, а именно к
линиям в любом месте этих линий. Очень
удобна при создании сплайнов.
Bounding Box — привязка к узлам
габаритного контейнера объекта
Tangent — привязка сплайна к точкамкасательным на сплайнах-окружностях или
дугах
Endpoint — привязка к конечным точкам
сегмента сплайна или рёбер каркаса
сплайнах-окружностях или дугах
Midpoint — привязка к средней точке
сегмента сплайна или рёбра каркаса
Center Face — привязка к центру
треугольника, из которых состоит полигон
объекта.
Привязка по одной оси
Выделить Vertex
нажать на стрелку
и удерживая ее передвинуть
курсор на второй Vertex
два Vertex
встали
на одну ось
Модификатор Bend
Модификатор Bend (изгиб) изгибает объект
1. выделить объект, к которому надо применить
модификатор
2. в Командной панели зайти во вкладку Modify и в
выпадающем списке Modifier List выбрать модификатор Bend
Параметры модификатора Bend:
Angle – угол изгиба
Direction – в какую сторону гнуть
Bend Axis – вдоль какой оси гнуть
Limits – пределы применения модификатора
Нажмите на знак
стрелку рядом с названием
модификатора – вы увидите названия
двух подобъектов, которые есть у
модификатора Bend: Gizmo и Center.
Если выбрать подобъект, например
Center, то его можно будет перемещать
в сцене относительно объекта, к
которому применен модификатор, при
этом форма изгиба будет меняться.

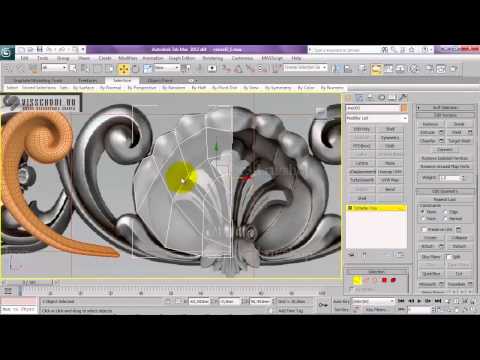

Модификатор Symmetry
Модификатор Symmetry позволяет зеркально отразить часть объекта.
К примеру я хочу чтобы левая с окном сторона башни отзеркалить на правую сторону.
Mirror Axis — ось отражения
Flip — меняет сторону отражения
Slice Amoung Mirrow — образует
срез в месте пересечения
симметричных половинок
Weld Seam (сварной шов) спаивает вершины на стыке
половинок
Threshould — выставить допуск, с
которого вершины будут
спаиваться
Выбрав Mirror и начав его вращать и перемещать, мы будем менять ту часть, которая отразится
УРОК №4
Модификатор Noise
Модификатор Noise (шум) создает случайные неровности, волны и шероховатости
Создайте Plane с плотной сеткой и примените к нему модификатор Noise через Командную панель
Модификатор Noise
Измените параметр Strength (сила) по оси Z. Произошло искривление. Чем больше Strength, тем
сильнее изгиб
Измените параметр Scale, чтобы увеличить/уменьшить частоту волн
Измените параметр Seed чтобы выбрать другую случайную комбинацию искривления
Поставьте галочку Fractal — это позволит создать дополнительные изгибы на основной форме
Roughness — сила шероховатости
Iterations — количество итераций
Noise можно применить к любой форме
куб
сфера
плоскость
Модификатор Twist
Модификатор Twist скручивает объект вдоль выбранной оси
Angle — угол скручивания
выбор оси по которой будет происходить скручивание
ограничение применения модификатора сверху и снизу
Модификатор Taper заостряет форму
Amount — сила заострения
Curve — кривизна для
формы габаритного
контейнера
оси заострения
ограничение применения
модификатора сверху и снизу
УРОК №5
Создание предметов с помощью Сплайнов
Сплайны — это простые линии, с помощью которых можно создавать контуры объектов. Для их создания перейдем в раздел
Shapes и выберем Line (линия).Также есть и другие сплайновые примитивы:многоугольник,круг,звезда и т.д. Их также можно
настраивать.

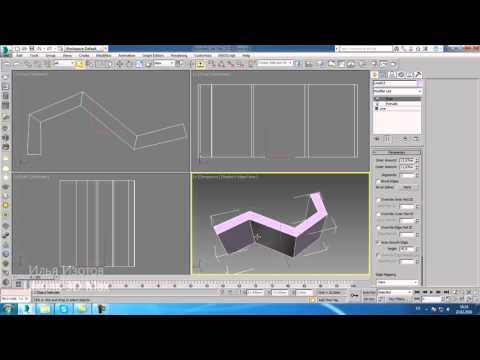

Если применить модификатор Extrude, то появится объем
Рассмотрим 4 типа Line:
1. Corner (С изломом) — это просто угол
2. Smooth (Сглаженная) – вершина, через которую кривая сплайна проводится с плавным изгибом, без излома, имея
одинаковую кривизну сегментов при входе в вершину и выходе из нее
3.Bezier (Безье) – вершина, подобная сглаженной, но позволяющая управлять кривизной сегментов сплайна при входе в
вершину и при выходе из нее. Для этого вершина снабжается касательными векторами с маркерами в виде квадратиков
зеленого цвета на концах. У вершин типа Bezier касательные векторы всегда лежат на одной прямой, а удаление маркеров
от вершины, которой принадлежат векторы, можно изменять.
4.Bezier Corner (Безье с изломом) – вершина, которая, как и вершина типа Bezier, снабжена касательными векторами.
Однако у вершин Bezier Corner касательные векторы не связаны друг с другом, и маркеры можно перемещать независимо.
1 Corner
2 Smooth
3 Bezier
4 Bezier Corner
При создании сплайна мы можем указать его тип с помощью 2 настроек:
угол
сглаженный угол
Bezier
Для работы с точка Сплайна надо перейти в режим редактирования объекта и включить режим Vertex (вершины), а далее
двигать и настраивать точку как нам необходимо.
Для удаления точки ее нужно выделить и нажать кнопку Del
Для добавления точки необходимо находиться в режиме Vertex и включить команду Refine в вкладке Geometry.
У каждой точки типа Bezier и Bezier Corner есть рычаги (зеленые точки), за которые можно потянуть и настроить кривизну
Bezier
Bezier Corner
Для того что сменить тип точек, необходимо выделить точки находясь в режиме
Vertex и нажать правую кнопку мыши — появится вот такое меню. В нем выбираем 1 из 4 типов.
Bezier Corner
Bezier
Corner
Smooth
Каждый сплайн между 2 точками по
умолчанию делиться на 6 равных отрезков
6 отрезов
Мы можем настроить их количество во вкладке Interpolation
Steps (шаги)
Создание тел вращения с помощью Сплайнов
Создадим вот такой профиль бокала.
Начальную и конечную точку 1 и 2
расположим строго на одной
вертикальной прямой.
Далее применяем модификатор Lathe
(токарный станок). Он превращал профиль
нашего стакана вокруг оси
Далее открываем под вкладку Axis и
сдвигает вправо по оси X. Также ставим
галочку Weld Core
УРОК №6

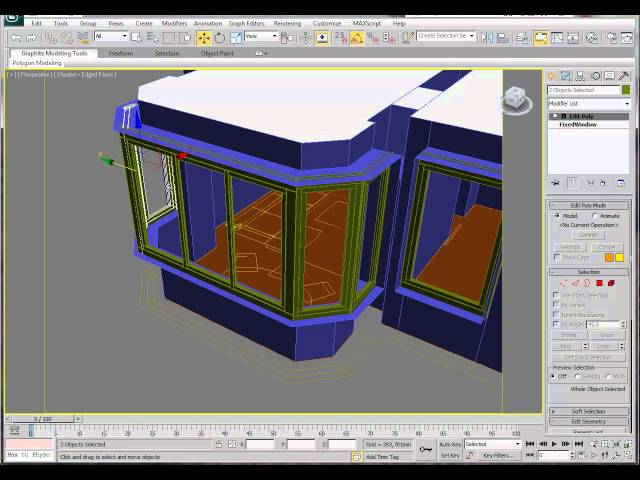

Назначение разных материалов для разных частей модели
У меня есть дом одного цвета. Но
я хочу чтобы стенки были другого
цвета.
Если я начну менять цвет обычным
способом нажимая на квадратик, то
цвет меняется у всего объекта.
нажмите кнопку M — откроется редактор материалов
нажмите на серое окошко рядом с Ambiant и задайте нужный цвет. В
нашем случаи это цвет дерева
перетяните материал (шарик) на дом
Теперь создадим второй материал для крыши. Для этого
выделите 2 шарик и задайте ему серо голубой цвет
Далее перейдите в режим полигонов. Выберите полигоны крыши и перетащите на
них материал крыши (2 шарик)
Также можно выделить полигоны, далее выделить материал и нажать кнопку Применить материал к выделенному
Сложение, Вычитание и Пересечение объектов — Булевые операции
Для того, чтобы сделать вычитание одного объекта из
другого, нам нужно применить Булевые операции.
Для этого выделите первый объект и перейдите на
вкладку Create (Создание) командной панели,
выберите в категории Geometry (Геометрия) строку
Compound Objects (Составные объекты) и нажмите
кнопку Boolean (Булева операция)
Для булевых операций нам нужны 2 объекта. Для того чтобы добавить второй объект надо нажать Add Operands
а затем нужно выбрать операцию:
— Union Объединение (соединение объектов в один)
— Intersection Пересечение (в объект входят только общие части исходных объектов)
— Subtraction Исключение (вырезание 2 объекта из 1)
РАЗВЕРТКА
Разведка 3D модели — модификатор Unwrap UVW
Развертка — это снятие шкурки с 3D модели. Которую мы можем потом разукрасить как угодно . К
примеру у меня есть вот такой домик, и я хочу чтобы крыша была другого цвета.
Если я начну менять цвет обычным способом
нажимая на квадратик, то цвет меняется у всего
объекта.
Но сделав развертку, мы сможем
каждый участок дома покрасить в свой
цвет или наложить разные текстуры
В начале нам нужно применить у объекту модификатор Unwrap UVW. Далее в его свойствах в разделе
Edit UVs нажать Open UV Editor — что означает открыть UV редактор. Откроется вот такой UV редактор
Автоматическая развертка
Включим режим выделения полигонов и объекта и выделим наш объект, чтобы он стал красным. Далее
сделаем автоматический плоский мапинг нажав Mapping
Flatten Mapping (плоский маппинг)
режим полигона
режим объекта
выскочит окно настроек
Здесь указываем угол. Чем больше угол, тем
больше частей получится при разведке
Здесь указываем расстояние между частями. Чем меньше
расстояние, тем больше частей получится
Жмем ОК
Произошла развертка!!! Теперь каждой части 3D модели
соответствует своя часть
Используя инструменты передвижения, вращения,трансформации и свободной трансформации мы может
расположить
.
части так как нам необходимо
при развертке 3D модели необходимо придерживаться следующих правил:
это кнопка включает и отключает
подложку в UV редакторе
нажав сюда мы может выбрать Checker (серая шашка) или Texture Checker
(шашка с цветной текстурой)
Ручная развертка 3D модели
В ручном режиме развертки мы выделяем ту часть полигонов, которую хотим отделить и жмем Quick Peel в разделе
Peel. После это открывается UV редактор в которой наша часть уже будет отделена. Нам остается ее аккуратно
расположить.
Швы
Иногда нам нужно сделать разрез. К примеру есть цилиндр с верхней и нижней крышкой. А вот центральную часть
необходимо разрезать по вертикали. Для этого надо перейти в режим ребер и выбрать нужно ребро. Затем нажать
Convert Edge Selection Seams (конвертировать выбранное ребро в шов)

English Русский Правила

Урок по созданию покрышки в 3DS Max

Привет, ребята. Как вы уже поняли из названия, сегодня речь пойдет о создании шины в 3DS Max. После этого урока мы поставим наш диск из предыдущего урока в новую шину. Но в этом уроке среди создания покрышки мы разработаем детальный рант. Без этой особенности шина будет неполной.

Итак, начнем. Для начала мы должны найти соответствующую ссылку. Наша шина будет наращиваться, так как поиск новых референсов занимает много времени. Если вы не преследуете цель создать конкретную модель покрышки, то и in вам подойдет.

В противном случае необходимо найти чертежи нужной модели.

После недолгих поисков наматываем картинку похожую на эту

и выбираем наиболее подходящий рисунок протектора. В предыдущем уроке я показал вам, как загрузить чертеж во вьюпорт 3DS Max. Я думаю, что этот рисунок протектора лучше всего подходит для нашего урока.

Теперь приступим к моделированию протектора. Сначала мы просто рисуем его форму, а позже мы должны использовать определенный трюк, о котором я расскажу вам позже в этом уроке.

Создайте обычную плоскость и конвертируйте ее в редактируемый полигон.

Далее с помощью клика и перетаскивания рисуем нужную геометрию. Нам нужно смоделировать только одну полосу с проступями – остальные мы получим с помощью дублирования.

Обратите внимание, что сектор паттерна симметричен относительно центральной точки. Вы можете просто скопировать и повернуть часть шаблона. Но следует быть внимательным и не забыть о включении углового якоря. К тому же не все шины симметричны, так что это скорее исключение, чем правило.

Основываясь на симметрии шины, мы скоро удалим одну половину, и сейчас она нам нужна, чтобы сделать наш профиль ровным. Сшивание ступеней с помощью моста.

Также мы должны сделать ребро в точке, где у нас лежит ось симметрии.

Посередине протектора имеется полоса, разделяющая его на 2 части. Мы должны сделать эту полосу прямо сейчас. Кстати, мы не совсем дали геометрию наших гусениц.

Обратите внимание, что петли на нижнем ребре с точки зрения наблюдателя не соответствуют петлям на верхнем ребре. Чтобы исправить это, мы удваиваем сегмент, чтобы наши петли были в порядке.

Сшиваем их таким образом, чтобы получить новые ребра только там, где они идут строго вертикально.

Теперь делаем соединение для 2-х элементов.

Далее избавьтесь от полигонов, у которых больше 4 вершин. Не переживайте за треугольники наша шина будет без турбосмуса.

Удаляем верхние сегменты ступеней, чтобы они нам не мешали.

Поскольку шина круглая, делаем плоский протектор. Мы должны согнуть его с изгибом. И мы должны разделить наши протекторы на 1 сегмент, лучше на 2 сегмента, чтобы избежать плоского вида.

Учтите, что центральные ступени не полностью разделены центральной линией.

Добавьте петли в боковые ступени, чтобы сделать многоугольники равными.

Собственно мы задали необходимую геометрию и можем приступать к финальной части. Пришло время исправить топологию. Нам нужно искоренить эти маленькие многоугольники, иначе будет неудобно делать фаски на краях протектора.

В результате у нас должна получиться вот такая сетка.

Теперь нужно задать необходимую кривизну профиля. Сделайте это с помощью FFD. Достаточно разделить на 7 частей.

Пришло время выпрессовать гусеницы. После этого наша покрышка начинает приобретать форму. Выделите полигоны, которые должны быть уже подготовлены, и нажмите Extrude.

Далее нажмите и удерживайте Shift и нажмите иконку выбора ребер, чтобы выбрать ребра на ребрах расположенных полигонов.

Теперь сделаем фаску на этих ребрах на 1 сегменте.

Сразу сделаем углубление между ступенями. Для этого разделяем ребра по углублению с помощью соединения.

И получаем полученные полигоны.

Давайте сделаем небольшую фаску, чтобы сгладить эти полигоны.

Обратите внимание, что после фаски по краям ступеней есть паразитные многоугольники. Давайте исправим это.

Сегмент готов! Осталось его удвоить, сшить и согнуть. В среднем одна шина состоит из 60-70, но в некоторых шинах это число может варьироваться. Сделаем 65 сегментов протектора. Включите связь, как мы делали в предыдущем уроке. И используя двойное нажатие и перетаскивание в 64 раза больше нашего сегмента, поскольку 1 у нас уже есть.

Подождите, пока рядом с вершиной не появится крестик.

И потяните за соединение к соответствующей вершине на другом краю протектора.

Теперь прикрепите все новые объекты.

Далее выбираем все точки и запрессовываем, но не делаем большой порог. Вам нужно подключить только нужные точки.

Согните нашу конгенерированную сетку, используя сгиб. Поскольку наши протекторы не прямые по краям, мы должны адаптировать угол изгиба шины, чтобы придать ей цилиндрическую форму, используя только наши глаза.

У меня есть следующие параметры. Возможно, вы получите другие. Как видите, стык практически незаметен. Давайте конвертируем в редактируемый полигон и свяжем с руками, используя коллапс, чтобы быть уверенным. Мы видим, что шина немного узкая, а протектор слишком близко к ранту.

Необходимо адаптировать пропорции с помощью FDD(cyl). Из предыдущего урока мы помним, что он искажает сетку. Учитывая, что петли по кругу не одинаковые, количество отрезков нужно сделать немного больше. Например, это 100. Но иногда этот модификатор не видит, в какой плоскостности находится радиальная поверхность.

Но это нормально. Просто удалите FFD(cyl) и перейдите в режим подбора элементов. Выберите элемент и поверните его так, чтобы ось сначала поднималась вверх. Не забудьте включить угловой якорь.

Теперь для удобства поверните весь объект так, чтобы шина встала как на машине. И снова FFD(цил.).

Давайте изменим пропорции, чтобы все выглядело естественно.

Сделаем рант. Вытягивание с помощью щелчка и перетаскивания.

Так как наша шина симметрична — удаляем ту часть шины, где был сделан рант.

Теперь нужно сделать спецификацию на рант.

Найдите краевое кольцо

Далее соедините 2 элемента.

Давайте найдем полигоны между новыми циклами и выдавим.

Выделить по 4 петли вдоль образовавшихся многоугольников.

И делаем фаску.

Теперь нам нужно сделать декали. Без них шина выглядит пустой. Итак, мы выбираем границу на внутреннем ободе шины.

И создаем форму из этих ребер

Далее выбираем ребра по радиусу и делаем то же самое

Требуется сделать декали которые займут свое место. Измерьте длину.

Теперь создадим прямоугольник со следующими пропорциями. Это границы наших декалей.

Я делаю различные декали, которые помогают сделать рант интересным, я думаю. Если у вас есть конкретная ссылка, вы должны работать в соответствии с этой ссылкой.

Удалить прямоугольник и соединить его в один сплайн.

Затем преобразуйте эту форму в редактируемый полигон. Полигон создается в замкнутом сплайне, если он не создан в вашем случае — значит ваш сплайн не замкнут.

Теперь выделяем с помощью Ctrl+A всю границу и кликаем и перетаскиваем на небольшое расстояние.

Используйте модификатор subdivide, чтобы получить топологию, которая будет изгибаться обычным образом.

Теперь устанавливаем наши декали так, чтобы их начало стояло строго по центру яруса на том уровне, на котором оно должно стоять в результате.

Сделать отсоединение клоном максимально вертикального сегмента ранта. В соответствии с этим сегментом мы будем адаптировать наши декали с помощью FFD.

Мы должны удалить полигоны на краях декалей, чтобы создать непрерывную поверхность.

Теперь самое главное. Нам нужно сделать такую же кривую, как и на основной части яруса. Таким образом, мы перемещаем стержень декалей в ту же точку стержня уровня.

И используем модификатор Bend

Затем переходим в режим управления гизмо.

И с включенным якорем ставим его в эту точку

Как мы видим название действительно заняло свое место. Соединим все части в один объект.

Удваиваем наш ярус по отношению к центру, чтобы получилась его вторая часть. Сразу следует использовать серый материал, чтобы оценить легко проделанную работу.

Шина готова. Теперь, если хотите, можете соединить его с диском, который мы сделали в прошлый раз, и сделать рендер.
Это наш результат.

Надеюсь, вам тоже понравятся результаты.

Приятного рендера!

▷ урок 3d max 【STLFinder 】

3D Washington Monuments урок

игольчатый

Этот урок предназначен для старшеклассников по геометрии. — Каждой группе студентов дали разные памятники из Вашингтона, округ Колумбия . Студенты исследовали размеры своего памятника и уменьшили их, используя определенное соотношение. Студенты тогда…

Урок

грабкад

Урок деталь — скругление

3D моделирование Передаточное число Урок

игольчатый

Простой урок по передаточному числу. …В этом уроке я преподаю с помощью 3D-моделирования, но тот же метод можно применять любым способом, которым вы хотите сделать шестеренки!

План урока: 3D-печать литофана

игольчатый

Цели урока: Учащиеся изучат понятия непрозрачности, полупрозрачности и контраста, используя напечатанные на 3D-принтере литофаны. Студенты исследуют преобразование 2D-изображений в 3D-модели. Учащиеся изучат 3D-печать как новую…

План урока по символике 3D-печати

игольчатый

Учащиеся смогут: — Научиться пользоваться программным обеспечением для проектирования Tinkercad (бесплатно, для регистрации нужен адрес электронной почты) — Проектировать и создавать простые 3D-объекты в Tinkercad — Идентифицировать символ в своем романе и создавать его в 3D — Анализировать, как символ. ..

Чехол для телефона с напечатанным на 3D-принтере планом урока

игольчатый

Это не подробная презентация по каждому отдельному аспекту 3D-печати, это просто дает общее представление и несколько примеров того, чего можно достичь. Презентация доступна для скачивания в разделе «Что такое 3D-печать в презентации.pdf». Creation I…

План урока — Пластики и 3D-печать

игольчатый

ОБЗОР УРОКА P1 – 3D-печать Введение в 3D-печать FDM и создание объектов P2 – Пластмассы и материалы. Внедрение PLA в пластмассы и пластмассы. Химическая структура PLA P3 – 3D-печать и amp; Пластмассы Как 3D-принтеры используют пластмассы для создания объектов…

3D-подсвечники (урок 5-го класса)

игольчатый

Это отрывок из урока рисования в 5-м классе. Студенты создали вотивный или конический подсвечник, выражая свое творчество, а также научились создавать 3D-модель с точными размерами. Для большинства студентов это было их первое знакомство с…
