Трассировка Изображений в LightBurn. Элементы управления
Gistroy — портативное оборудование
Tracing Images
Раскрыть меню
В LightBurn есть функция, которая позволяет обвести контур растрового изображения и преобразовать его в векторную графику. Это лучше всего подходит для изображений с очень четкими краями, например, силуэтов или мультфильмов. Это не очень хорошо работает с фотографиями, хотя при некоторой обработке их тоже можно использовать.
Для начала импортируйте изображение в Лайтберн, выделите его и выберите в меню Tools > Trace Image (Инструменты > Трассировка изображения) (или нажмите Alt-T). Вы также можете выбрать изображение, затем щелкнуть правой кнопкой мыши и выбрать «Trace Image» (Трассировка изображения) из всплывающего меню.
Перед вами откроется диалоговое окно «Trace Image» (Трассировка изображения), в окне которого будет показано ваше изображение, как показано ниже:
На изображении выше фиолетовые линии — это векторы, которые LightBurn создал из трассируемого изображения.
Если вы хотите видеть их более четко, нажмите кнопку «Fade Image» (Затемнить изображение), и изображение затемнится. Вы также можете изменять масштаб и панорамировать, используя те же элементы управления, что и в окне предварительного просмотра (колесико мыши для масштабирования, а также щелчок-перетаскивание вида левой или средней кнопкой мыши).
Controls
Окно предварительного просмотра можно панорамировать и масштабировать так же, как и окно редактирования, используя среднюю кнопку мыши для панорамирования и колесико мыши для масштабирования. Двойной щелчок по средней кнопке мыши сбрасывает вид.
Регулятор «Cutoff» (Отсечка) регулирует нижнюю границу диапазона значений, которые LightBurn будет очерчивать векторами, а регулятор «Threshold» (Порог) устанавливает верхнюю границу. По умолчанию установлено значение от 0 до 128, которое обводит все значения в диапазоне яркости от 0 до 128, исключая более светлые значения в диапазоне яркости от 129 до 255.
Регулируя эти два регулятора, можно обводить узкий диапазон изображения.
Диапазон выделения
Election range
Щелкая и перемещая мышь в окне трассировки, вы можете указать часть изображения, которую хотите трассировать. Когда область определена, вы можете захватить и перетащить ее угол для корректировки или просто щелкнуть одним щелчком, чтобы сбросить ее.
Игнорировать меньше, чем
Ignore less than
Этот параметр указывает векторизатору игнорировать все, что меньше этого количества пикселей по площади. Если вы пытаетесь векторизовать загрязненное изображение, увеличение этого параметра может помочь.
Сглаженность
Smoothness
Растровые изображения состоят из пикселей, а пиксели — это прямоугольники. Трассировка изображений пытается вывести форму из этих прямоугольников и должна сгладить результаты, иначе все будет выглядеть как ступеньки. Частью процесса является попытка восстановить гладкие формы из неровных линий, и это число контролирует степень интенсивности сглаживания.
Значение 1,333 является максимальным и превращает почти все в кривые. При значении 0,0 все линии будут прямыми. Разница показана ниже:
Обратите внимание, что на левом изображении при нулевом значении Smoothness область, выделенная красным цветом, состоит из нескольких отрезков линий, тогда как та же область на правом изображении представляет собой непрерывную кривую. Область, выделенная синим цветом, также резкая на левом изображении, но при максимальном значении параметра Плавность, на изображении справа видно, как сглаживаются даже острые углы, а это редко бывает нужно. Значение по умолчанию 1,0 является хорошим сочетанием между созданием плавных кривых и сохранением острых углов.
Оптимизировать
Optimize
После генерации линий и кривых функция трассировки изображения попытается объединить похожие линии и кривые вместе, чтобы уменьшить общее количество узлов. Параметр «Optimize» ( Оптимизировать) контролирует, насколько интенсивно это происходит.
0 означает отсутствие слияния. Значение по умолчанию 0,2 является хорошим балансом между точностью результата и количеством узлов.
Затемнить изображение
Fade image
Затемняет изображение, чтобы легче было видеть результирующие векторные фигуры.
Показать точки
Show points
Включает отображение точек (узлов) полученной векторной трассировки. Включение этого параметра полезно при настройке параметра «Optimize» (Оптимизировать), чтобы увидеть полученные точки.
НОУ ИНТУИТ | Лекция | Трассировка растровых изображений
< Дополнительный материал || Лекция 6: 123
Аннотация: Точечные изображения вставляются в CorelDRAW одним из трех способов: импортированием ранее созданного точечного изображения, сканированием изображения и преобразованием в точечное изображение выделенных векторных объектов. Импортирование заранее подготовленных точечных изображений выполняется с помощью команды File (Файл) | Import (Импортирование).
Сканирование изображения в CorelDRAW выполняется с помощью команды File (Файл) | Acquire Image (Получить изображение). Процедура преобразования выделенных векторных объектов в точечное изображение описана ниже.
Ключевые слова: пользователь, цвет фона, ПО, сглаживание, утилита, информация, завершение трассировки, векторные, опция, отображение, логотип, векторизация, контур, выход, WMF, metafile, автор, значение
Что такое трассировка?
В CorelDRAW можно выполнять трассировку растровых изображений, то есть преобразовывать их в векторную графику с возможностью предварительного просмотра и настройки результатов трассировки.
При трассировке пользователь имеет возможность выбора стиля заготовки. Стиль заготовки представляет собой набор параметров, соответствующих определенному типу растрового изображения, трассировку которого необходимо выполнить. Несколько типов растровых изображений показано на рис.
6.1. Стили заготовок доступны для каждого из этих типов изображений.
Рис. 6.1а. Штриховой рисунок
Рис. 6.1б. Картинка
В большинстве стилей заготовок фон растрового изображения автоматически определяется и удаляется ( рис. 6.2). Однако в результатах трассировки фон можно сохранить. Можно также удалить цвет фона. Если после удаления цвета фона вокруг границ некоторое его количество по-прежнему отображается внутри изображения, цвет фона можно полностью удалить из изображения.
Рис. 6.2. Оригинальное изображение (сверху) и изображение трассированное, без фона (снизу)
intuit.ru/2010/edi»>В результатах трассировки можно выполнить сглаживание кривых линий и настройку количества деталей. От сглаживания зависит количество узлов в результатах трассировки, а от деталей — количество объектов и цветов. Входящая в CorelDRAW утилита PowerTRACE предоставляет сведения о количестве узлов, объектах и цветах в результатах трассировки. Эта информация обновляется при каждом изменении настройки параметров. По умолчанию после трассировки исходное растровое изображение сохраняется, а объекты в результатах трассировки автоматически группируются. Можно также указать, чтобы исходное растровое изображение автоматически удалялось после завершения трассировки.
В процессе векторизации растровых изображений можно выполнять повторную трассировку растровых изображений столько раз, сколько необходимо для достижения желаемого результата. Если была допущена ошибка, действие можно отменить или вернуть, а также восстановить первые результаты трассировки.
Автоматическая трассировка
При трассировке наиболее часто употребляются два алгоритма векторизации: трассировка по контурам и трассировка по осевой линии.
- При векторизации по контурам векторизованное изображение составляется из объектов областей с примерно одинаковой окраской — этот цвет становится заливкой объекта.
- Векторизация по осевой линии выполняется несколько иным способом. Программа векторизации для каждого найденного ею участка точечного изображения с одинаковой заливкой пытается за заданное число итераций найти осевую линию. Совокупность таких осевых линий толщиной в один пиксел и составляет результат векторизации. Этот метод практически пригоден только для штриховых изображений.
Дальше >>
< Дополнительный материал || Лекция 6: 123
Трассировка изображения — Документация по Inkscape для начинающих 1.0
Shift + Alt + B , Path ‣ Trace Bitmap
Вы можете использовать эту функцию, чтобы превратить растровое изображение в пути, которые вы можете использовать
и отредактируйте в своем дизайне. Этот процесс называется «Трассировка» или «Векторизация».
Если вы ожидаете 100% достоверного представления вашей фотографии, только в
векторный формат, вы будете разочарованы.
Функциональность идеальна для векторизации темных силуэтов перед яркий фон. Есть возможность сохранить цвета, но Inkscape затем создаст по одному объекту для каждого цвета. Вы обнаружите, что столкнулись куча предметов, каждый разного цвета. Это может быть трудно редактировать, особенно для новичка.
Для векторизации изображения:
Импорт подходящего растрового изображения с помощью меню Файл ‣ Импорт.
Выберите изображение с помощью инструмента «Выбор».
В меню выберите Path ‣ Trace Bitmap.
Откроется диалоговое окно, в котором можно установить различные параметры.
Используйте кнопку «Обновить», чтобы получать новое изображение для предварительного просмотра всякий раз, когда вы изменить настройки. Когда результат предварительного просмотра выглядит правильно, нажмите Хорошо. Векторизованное изображение будет доступно прямо на холсте. Это будет расположен точно над вашей картинкой.
Подсказка
Иногда векторизованная версия будет такой похоже на исходное растровое изображение, что вы не заметите разницы. Используйте инструмент «Выбор», чтобы переместить его в другое место на холсте. может изучить его должным образом.
Давайте подробнее рассмотрим варианты этого замечательного инструмента. Первая вкладка предлагает несколько различных вариантов на вкладке «Одиночное сканирование»:
- Отсечка яркости
Это наиболее часто используемый режим. Это создаст контур в виде силуэта, повторяющий форму вашего изображения.
- Обнаружение краев
Полезно, если вы хотите только векторизовать контуры фигуры.
- Квантование цвета
Прослеживает границы между разными цветами.
- Autotrace
Подобно отсечке яркости, это также будет отслеживать контуры объектов на вашем изображении. Вы можете пока игнорировать это.
- Трассировка центральной линии (автоматическая трассировка)
В этом режиме фигура будет уменьшена до открытого контура.
Его лучше всего использовать с рукописным текстом и другими штриховыми рисунками.
Его лучше всего использовать с рукописным текстом и другими штриховыми рисунками.Результаты трассировки буквы слева с отсечкой яркости (в центре) и трассировкой центральной линии (справа).
Не забудьте обновить превью в правой части диалога и нажмите «Применить», чтобы создать векторный объект.
ракета.png, изображение, которое мы хотим обвести в этом примере.
Изображение Rocket.png было импортировано, и диалоговое окно Trace Bitmap был открыт.
Трассировка ракеты с опцией отсечки яркости.
Ракета векторизирована с опцией Обнаружение граней.
Режим Множественное сканирование даст более подробный результат, но создаст отдельный объект для каждого сканирования.
Цветное растровое изображение.
Множественные сканы: параметр «Цвета» с 10 сканами. Есть 10 сложенных объекты в результате.
После разгруппировки 10 объектов можно перемещать.
Есть ли трассировка изображения в Photoshop?
Трассировка изображения — это функция Adobe Illustrator CS6, а не Adobe Photoshop.
Image Trace позволяет пользователям преобразовывать растровые изображения в векторную графику. Есть много причин, по которым кто-то может захотеть это сделать, но наиболее распространенная причина — это использование в печати или других дизайнерских приложениях, где требуется векторная графика. Image Trace может быть очень полезным инструментом, но он не лишен недостатков.
В этой статье мы рассмотрим, что такое трассировка изображений, как она работает, а также некоторые плюсы и минусы использования этой функции.
Приступаем к делу.
Знакомство с трассировкой изображения
Image Trace был впервые представлен в Adobe Illustrator CS6 и был частью каждого последующего выпуска программного обеспечения. Позволяет делать векторные иллюстрации из растровых изображений (PSD, PNG, JPEG и т.д.). Вы можете быстро и легко проследить существующий рисунок, чтобы создать новый.
Image Trace позволяет вам делать такие вещи, как оцифровка нарисованных от руки эскизов и преобразование их в редактируемую векторную графику.
Вы можете найти его под Окно пункт меню, а затем под Другие панели .
Открыв панель «Трассировка изображения», вы увидите две опции: Предустановки трассировки и Дополнительные параметры . Предустановки трассировки — это набор предопределенных параметров, которые можно использовать для быстрого преобразования изображения в векторную графику. Эти пресеты отлично подходят для простых изображений, но для более сложных изображений вам нужно будет использовать дополнительные параметры.
При использовании дополнительных параметров у вас будет ряд различных настроек, которые вы можете настроить для получения желаемых результатов.
Режим
Первая настройка Режим . Этот параметр определяет, как будет создаваться трассировка. Существует четыре разных режима: Цвет , Оттенки серого , Черно-белый и Контур . Каждый режим имеет свои сильные и слабые стороны, поэтому вам нужно будет поэкспериментировать с каждым, чтобы увидеть, какой из них лучше всего подходит для вашего конкретного изображения.
Порог
Следующей настройкой является Порог . Этот параметр определяет, насколько похожими должны быть соседние пиксели, чтобы их можно было сгруппировать вместе. Более высокий порог означает, что соседние пиксели должны быть очень похожими, чтобы их можно было сгруппировать вместе, а более низкий порог означает, что они могут быть менее похожими.
Пути и пиксели
Следующие два параметра: Пути и Пиксели . Эти настройки определяют точность трассировки. Пути представляют точность создаваемых векторных путей, а пиксели представляют точность растрового изображения, используемого в качестве основы для трассировки.
Более высокое значение любой из этих настроек приведет к более точной трассировке, но ее создание также займет больше времени.
Шум
Окончательное значение Шум . Этот параметр определяет, сколько шума (случайных пикселей) будет удалено из изображения во время трассировки. Более высокое значение означает, что будет удалено больше шума, что приведет к более чистой трассе.
Плюсы и минусы Image Trace
Теперь, когда мы поняли, как работает Image Trace, давайте рассмотрим некоторые из его преимуществ и недостатков.
Преимущества
Одним из преимуществ Image Trace является его точность. При использовании изображений высокого качества Image Trace может создавать очень точную векторную графику. Это делает его идеальным для использования в дизайнерских приложениях, где важна точность. Еще одним преимуществом Image Trace является его скорость.
Как правило, трассировать изображение намного быстрее, чем перерисовывать его вручную. Это может сэкономить много времени при работе со сложными изображениями.
Недостатки
Использование Image Trace также имеет некоторые недостатки. Одним из недостатков является то, что иногда он может давать неудовлетворительные результаты с изображениями низкого качества. Это связано с тем, что Image Trace полагается на информацию о пикселях для создания своих векторов, и если изображение содержит пиксели низкого качества, результирующая векторная графика также будет низкого качества.
Еще одним недостатком Image Trace является то, что иногда он может работать медленно при работе с очень большими изображениями. Это связано с тем, что Photoshop должен обрабатывать много информации при трассировке больших изображений, а это может занять некоторое время.

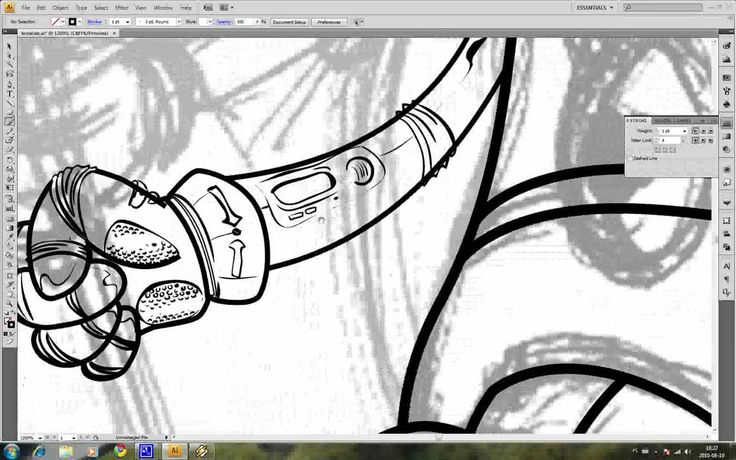

Как использовать трассировку изображения в Adobe Illustrator
Используя инструмент Image Trace в Adobe Illustrator, вы можете быстро и легко преобразовать растровое изображение в векторное, выполнив следующие действия:
Шаг 1: Выберите «Окно» > «Трассировка изображения» в строке меню Adobe Illustrator, когда изображение открыто. После того, как вы выбрали изображение, нажмите кнопку «Предварительный просмотр». Это предоставит вам предварительный просмотр вашего векторного изображения в реальном времени.
Шаг 2: Выберите режим, который лучше всего подходит для вашего макета, в меню «Режим».
Шаг 3: Затем настройте ползунки «Цвета», «Оттенки серого» или «Порог».
Внешний вид этого ползунка будет меняться в зависимости от выбранного вами режима, но все три имеют одну и ту же общую цель.
Шаг 4: Откройте раскрывающееся меню «Дополнительно», чтобы открыть дополнительные параметры настройки.
Шаг 5: Измените ползунок «Пути».
С его помощью вы можете определить, сколько отдельных путей будет существовать в вашем конечном продукте. В более простых проектах меньше путей, но слишком малое количество путей может исказить или ограничить ваше изображение. Однако, если в вашем дизайне слишком много контуров, края будут выглядеть неровными. Опять же, ответ на этот вопрос зависит от вашей конкретной публичной персоны, поэтому соблюдайте баланс, который вам подходит.
Шаг 6: Внесите изменения в ползунок Углы.
Ввод значения здесь определяет, сколько углов будет в вашем дизайне. Если вы используете меньше углов, кривые вашего дизайна будут более плавными, а большее количество углов сделает их более острыми.
Шаг 7: Активируйте ползунок для параметра «Шум».
Настроив ползунок шума, вы можете указать Illustrator игнорировать все, что находится за пределами указанного диапазона пикселей. Если его увеличить, шума будет меньше. Это может быть очень полезно для очистки вашего дизайна и избавления от нежелательных артефактов. Мелкие детали в вашем дизайне могут быть потеряны, если вы используете эту технику, поэтому, как всегда, соблюдайте баланс.
Шаг 8: Чтобы сохранить изображение в формате Adobe Illustrator (.ai), Adobe Portable Document Format (.pdf) или Encapsulated PostScript (.eps), нажмите кнопку «Развернуть».
СОВЕТ ПРОФЕССИОНАЛА: Имейте в виду, что трассировка изображения в Photoshop не является надежным методом создания векторных изображений. Векторные изображения, созданные с использованием трассировки изображения, могут быть неточными и не соответствовать вашим ожиданиям.
Заключение
Трассировка изображения — это функция Adobe Illustrator CS6, а не Photoshop.
