Какой слот PCIe лучше использовать для установки видеокарты
Если на вашей материнской плате имеется более одного слота PCI Express, может быть не сразу ясно, какой из них лучше всего подходит для вашей видеокарты.
Я собираюсь использовать эту статью, чтобы прояснить этот и связанные с ним вопросы, в том числе:
Основы PCI Express
PCI Express является де-факто стандартом разъёма карты расширения для современных материнских плат и известен тем, что предлагает довольно высокую пропускную способность и скорость.
Слоты PCIe бывают нескольких вариантов, но все они обеспечивают высокоскоростное подключение к вашему чипсету и вашему процессору через так называемые PCIe-линии, которые представляют собой крошечные физические провода, проходящие через материнскую плату.
Типы расширения с PCI Express включают видеокарты, карты захвата, звуковые карты, твердотельные накопители и многое другое.
Если что-то может расширить функциональность вашего ПК, и вы не можете просто подключить это через USB-кабель, велика вероятность, что вместо этого вы будете использовать слот PCI Express.
Как и другие стандарты, PCI Express – это стандарт, который со временем развивался и включал несколько поколений многоуровневой производительности.
Эти уровни включают следующее:
| Полоса пропускания PCIe | Скорость передачи | Пропускная способность x1 (на полосу) | х4 | х8 | х16 |
|---|---|---|---|---|---|
| PCIe 1.0 | 2,5 ГТ/с | 250 МБ/с | 1,00 ГБ/с | 2,00 ГБ/с | 4,00 ГБ/с |
| PCIe 2.0 | 5 ГТ/с | 500 МБ/с | 2,00 ГБ/с | 4,00 ГБ/с | 8,00 ГБ/с |
| PCIe 3.0 | 8 ГТ/с | 984,6 МБ/с | 3,94 ГБ/с | 7,88 ГБ/с | 15,75 ГБ/с |
PCIe 4. 0 | 16 ГТ/с | 1969 МБ/с | 7,88 ГБ/с | 15,75 ГБ/с | 31,51 ГБ/с |
Как правило, графические карты выигрывают от работы на более высоких скоростях (читай: полосах пропускания), предлагаемых PCI Express, обычно при работе с линиями PCIe x8 или x16.
Линии PCIe или почему важен выбор слота
Теперь у вас есть общее представление о том, что такое PCI Express и какую пропускную способность он может обеспечить. Как же это влияет на выбор слота PCIe для видеокарты?
В зависимости от выбранного вами слота PCIe, видеокарта может работать по-разному. Особенно, когда вы используете высококачественные графические карты, важно убедиться, что ваш слот PCIe имеет доступ к 8-16 линиям PCI Express.
Если вы попытаетесь запустить графическую карту без достаточного количества линий PCI Express, производительность снизится.
Количество линий PCIe напрямую связано с пропускной способностью, к которой будет иметь доступ ваша карта расширения или видеокарта.
Простым дополнительным картам, таким как звуковые карты, не требуется много линий PCIe (x1 или x4), но графические процессоры отправляют и получают столько данных по шине PCIe, что большинству требуется 8-16 линий для работы без троттлинга.
Поиск лучшего слота PCIe для видеокарты
Какой же слот PCIe лучше всего подходит для вашей видеокарты?
Как правило, первый слот PCI Express на материнской плате лучше всего подходит для установки видеокарты.
Первый слот обычно представляет собой полноценный слот PCIe x16, который позволяет вашей видеокарте работать с полной производительностью, и это может быть один из немногих слотов x16, доступных на материнской плате.
Слоты PCIe и линии PCIe
Чтобы понять следующие несколько абзацев, мы должны убедиться, что разница между слотами PCIe и дорожками очевидна.
На изображении выше вы можете видеть слоты PCIe разной длины. Самый длинный определяется как х16, затем идут х8, х4, и самый короткий – х1.
Это обозначает физические свойства (в основном длину) механических слотов PCIe и не обязательно говорит нам слишком много о потенциальной пропускной способности этих слотов.
Однако, электрические линии PCIe – это физические провода, которые идут от этих слотов к материнской плате и по всей материнской плате, либо к процессору, либо к набору микросхем. Линии PCIe обозначают пропускную способность, на которую способен слот PCIe.
К сожалению, линии PCIe имеют такие же названия, как и слоты, и часто используются взаимозаменяемо (хотя они не должны использоваться взаимозаменяемо) – х16, х8, х4, х1.
Чтобы ещё больше запутать вещи, они не всегда соответствуют друг другу. Было бы разумно предположить, что слот PCIe x16 будет иметь линии PCIe x16. Однако, в зависимости от факторов, которые мы обсуждаем ниже, механический слот x16 может работать только на x8 или даже x4 PCIe-линиях.
Таким образом, даже если ваша видеокарта прекрасно вписывается в механический слот x16 PCIe, это не означает, что слот будет работать на линиях PCIe x16.
Рассмотрим подробнее, почему это так:
Какие слоты PCIe использовать для сборки с несколькими видеокартами
Что делать, если вы используете более одной видеокарты?
Что ж, установка первой видеокарты все равно должна идти в первый открытый слот PCI Express x16.
Отсюда любые последующие видеокарты необходимо будет установить в доступные ниже слоты PCI Express, в частности те, которые предлагают не менее 8 линий PCI Express.
Здесь всё может быть сложно.
Несмотря на то, что первый слот PCIe (ближайший к вашему процессору) обычно гарантированно работает на скорости x16, это ещё не всё.
Чипсет материнской платы и тип используемого процессора определяют общее количество доступных линий PCIe. Эти дорожки будут разделены по-разному, в зависимости от того, сколько компонентов вы установили в своей системе.
Если у вас много устройств SATA или твердотельных накопителей M.
2 NVMe, вполне может быть, что линии PCIe уже израсходованы, и вы не сможете добавить ещё один графический процессор.
Основные наборы микросхем (такие как X570, Z690, B660) также делят свои дорожки между установленными вами графическими процессорами, поэтому одна видеокарта будет использовать x16 дорожек, но если вы установите 2 видеокарты, они обе смогут использовать только 8 дорожек каждая.
Короче говоря: для установок с несколькими графическими процессорами обратитесь к руководству по материнской плате и найдите обзорную таблицу пропускной способности VGA / PCIe (иногда называемую по-другому), подобную этой, на материнской плате MSI Unify X570:
В приведенной выше таблице показано, что на MSI Unify X570 может быть только один графический процессор на линиях PCIe x16, тогда как два графических процессора будут работать на линиях PCIe x8. При наличии трёх графических процессоров два будут работать в режиме x8, а один – только в режиме x4, что сильно затормозит работу третьего графического процессора во многих рабочих нагрузках.
Куда не следует устанавливать видеокарту
Если вы должны отдавать предпочтение первому доступному слоту PCI Express x16, что произойдет, если вы установите видеокарту в другом месте?
Это зависит от слота. Если вы установите видеокарту в слот PCI Express x8 вместо слота x16, вы должны столкнуться с минимальной потерей производительности по сравнению с использованием слота x16.
Производительность видеокарт особенно страдает при использовании более слабых слотов, особенно слотов x4. Возможно, вам удастся использовать слот PCI Express x4 с новыми материнскими платами и видеокартами более низкого уровня, но делать это не рекомендуется.
Некоторые слоты PCIe подключены к чипсету материнской платы, а не к процессору. Это также может серьёзно повлиять на производительность видеокарты. Графический процессор работает лучше всего, если он может обмениваться данными через линии PCIe-напрямую с ЦП, без необходимости маршрутизации через набор микросхем.
Маршрутизация через набор микросхем включает DMA (прямой доступ к памяти, который является связующим звеном между набором микросхем и ЦП), что станет узким местом, а также затормозит любые другие компоненты (например, хранилище), подключенные к набору микросхем.
Используйте самые быстрые слоты x8 и x16 с линиями PCIe, ведущими к CPU, для достижения наилучших результатов! В руководстве по материнской плате указано, какой это слот.
Часто задаваемые вопросы
Сколько линий PCIe нужно?
Для видеокарт вы всегда получите наилучшие результаты, используя самый быстрый доступный слот PCI Express x16.
Слоты PCI Express x8 также могут быть приемлемы при установке с несколькими графическими процессорами, но даже в этом случае материнские платы, поддерживающие несколько слотов x16, могут быть лучшим выбором для сборок с несколькими графическими процессорами.
Помимо графических карт, линии PCI Express также можно использовать с помощью других форм расширения, включая хранилище SSD.
К счастью, для большинства карт расширения обычно нужны только слоты PCIe x4, а x16 и x8 обычно зарезервированы для видеокарт.
Что насчёт материнских плат Mini ITX и Micro ATX?
Когда дело доходит до материнских плат Mini ITX, вам не нужно беспокоиться о том, какой слот PCI Express использовать, поскольку должен быть доступен только один слот x16.
Однако, поскольку имеется только один слот, вы также не сможете выполнить установку с несколькими графическими процессорами на материнской плате Mini ITX.
С материнскими платами Micro ATX мудрость выбора первого доступного слота x16/x8 для вашей видеокарты по-прежнему актуальна.
Использование нескольких графических процессоров может быть или не быть возможным в зависимости от наличия и расположения других слотов PCI Express на материнской плате Micro ATX.
Некоторые платы предпочитают иметь дополнительные слоты M.2 вместо открытых слотов PCI Express.
Есть ли в ноутбуках слоты PCI Express?
Вообще говоря, нет, но это не значит, что вы не можете добавить расширение к ноутбуку.
На самом деле, некоторые ноутбуки даже позволяют вам добавить внешнее обновление графического процессора!
Если вы хотите добавить графический процессор или обновление SSD к своему современному ноутбуку, вам нужно найти ноутбук с поддержкой Thunderbolt 3, Thunderbolt 4 или другого высокопроизводительного стандарта подключения.
С поддерживаемыми устройствами вы можете использовать кабель Thunderbolt, проложенный к внешней док-станции, содержащей полнофункциональную графическую карту для настольных ПК, которую можно использовать на вашем ноутбуке.
Это отличный способ получить дополнительную мощность, если ноутбук поддерживает Thunderbolt, и это может стереть границы между ноутбуком и настольным компьютером.
Слоты на материнской плате их назначение — Настройка компьютера своими руками
Что это — слоты оперативной памяти?
Как вы уже поняли, речь идет о разъемах, к которым подключается оперативная память ПК. Обычно на материнской плате имеется не менее двух таких слотов.
Это обязательный элемент на любой плате, без которого невозможна работа системы в целом.
В зависимости от года выпуска материнской платы на ней могут использоваться разные разъемы, предназначенные для разных типов оперативной памяти. Учитывая тот факт, что железо с каждым годом совершенствуется, производителям материнских плат приходится адаптировать и слоты. Это нормальная практика, поэтому при выборе оперативной памяти приходится учитывать и разъемы, для которых она предназначена.
Также важно количество слотов. В недорогих материнских платах доступно всего 2 интерфейса подключения, но встречается и 4. Чем их окажется больше, тем проще будет пользователю нарастить объем оперативной памяти. Но даже если занять все модули, то наращивание можно произвести, заменив слоты с емкостью 4 Гб, например, на 8 Гб.
Что может делать M.2?
M.2 — это больше, чем просто эволюционный форм-фактор. Потенциально он может полностью заменить устаревший формат Serial ATA.
M.2 — это слот, который может взаимодействовать с SATA 3.0 (кабель, который, вероятно, сейчас подключён к накопителю на вашем настольном ПК), PCI Express 3.0 (интерфейс по умолчанию для видеокарт и других основных устройств расширения) и даже USB 3.0.
Это означает, что потенциально любой накопитель или диск, графический процессор или расширение порта, а также маломощный гаджет, использующий USB-соединение, могут быть одновременно установлены на карту, вставленную в слот M.2. На самом деле всё немного сложнее — например, один слот M.2 имеет только четыре линии PCI Express, четверть от общего количества, необходимого для видеокарт, — но гибкость этого крошечного слота впечатляет.
При использовании шины PCI вместо шины SATA устройства M.2 могут передавать данные со скоростью от 50% до примерно 650% быстрее, чем стандартный SATA, в зависимости от возможностей материнской платы и самой карты M.2. Если у вас есть возможность использовать твердотельный накопитель M.2 на материнской плате, поддерживающей PCI 3-го поколения, он может быть значительно быстрее обычного диска SATA.
Виды слотов
Самые первые интерфейсы на материнской плате были примитивными. В них ставилась оперативная памяти типа 30 pin SIPP. Но с каждым годом выходил ее новый стандарт, а под него подстраивались интерфейсы подключения на плате. Так появились разъемы:
- 72 pin SIMM;
- 168 pin DIMM;
- 184 pin CRIMM Spacer;
- 64bit RDIMM;
- XDR;
- 184 pin DDR;
- 240 pin DDR2;
- 240 pin DDR3;
- DDR4.
Самый современный стандарт, который используется в материнский платах, – разъемы для оперативной памяти DDR4. Пока что не существует оперативной памяти DDR5, однако ее появление – дело времени. Тогда, кстати, будут появляться и новые материнские платы с разъемами под данные чипы.
Однослотовые видеокарты
Такие видеокарты занимают только один разъем на материнской плате и один слот расширения в корпусе компьютера. Эти карты не создают помех нижнему слоту расширения, который на большинстве современных материнских плат является только слотом PCIe.
Одна видеокарта имеет ширину около 18 мм и поставляется с одной пластиной. Однослотовые карты также имеют низкопрофильный форм-фактор, а также в основном используются в низкопрофильных тонких корпусах для ПК или в бюджетных сборках.
Видеокарты с одним слотом – это, в основном, устройства начального уровня или бюджетные, которые не следует разгонять из-за их ограниченной охлаждающей способности. Однослотовая видеокарта
Эти однослотовые видеокарты хороши для повседневных игр, управления мульти-монитором и очень удобны для корпусов и материнских плат с ограниченным слотом расширения. Некоторыми из довольно мощных однослотовых видеокарт являются Inno3D GeForce GTX 1050 Ti и GALAX GeForce GTX 1070 KATANA, но их очень сложно найти. Однако вы можете легко найти мощные устройства для рабочего компьютера с одним слотом, в том числе Nvidia Quadro P2000, Nvidia Quadro P4000, Nvidia Quadro RTX 4000. Также следует отметить, что видеокарты с одним слотом доступны с одним вентилятором или с пассивным охлаждением (только радиатор).
Что это – слоты расширения для видеокарт?
Давайте не будем касаться старых интерфейсов подключения видеокарт. Современные графические чипы могут подключаться через любой из двух существующих типов – AGP и PCI Express. Отличие между этими интерфейсами заключается в их пропускной способности и возможности питания. Есть и другие, менее значимые отличия.
Считается, что всегда лучше более высокая пропускная способность. Однако на практике более высокая пропускная способность на производительность самого чипа влияет не очень сильно.
Ограниченное количество материнских плат не имеет AGP- или PCI Express слотов. Они оснащаются только PCI-адаптерами для подключения видеокарты. Однако видеокарт для них очень мало, и для домашнего компьютера они вообще не подходят.
Но не только видеокарты и оперативная память подключаются посредством таких разъемов. Звуковые, сетевые карты и даже процессоры в некотором смысле подключаются через них.
2.2, 2.3 и 2.5 слот графические карты
Это карты, которые занимают до 2,5 слотов на материнской плате.
Они очень распространены сейчас, так как большинство пользовательских графических процессоров AIB имеют дизайн 2.2, 2.3 или 2.5 слота. Эти карты имеют только двухслотовые пластины на задней панели, но их корпус немного над третьим слотом на материнской плате, что делает третий слот PCIe практически непригодным для использования, особенно с 2,5 слотами. Эти карты могут поставляться с одним, двумя или с тройным вентилятором, в зависимости от производителя. Большинство из этих карт имеют двойной или тройной вентилятор кулера над ними.
В прошлом было немного эталонных видеокарт с дизайном 2.5 слотов, и один из таких примеров, который мне приходит в голову, – это Nvidia GeForce Titan Z. Как правило, карты среднего и высокого класса от партнеров AIB поставляются с 2.2, 2.3 и 2,5 слота дизайн с нестандартными кулерами 2.
Размер 2.2/2.3 2.5
Слоты памяти
Слоты для памяти – это интерфейсы для подключения карт памяти Compact Flash и т. д. Часто в ноутбуках встречается именно интерфейсы для подключения карт Compact Flash.
Сегодня это один из самых распространенных стандартов, и его поддерживают многие фотокамеры. Карты памяти Compact Flash при этом являются самыми дешевыми.
Memory Stick – это слот для карт, специально разработанный компанией Sony, и сегодня он является самым дорогим форматом носителей цифровой информации. И этот стандарт не является единственным в своем роде. Есть разновидности: Pro, Duo.
SmartMedia – это слот памяти для карт SmartMedia, которые отличаются очень тонким корпусом, хотя их размеры по ширине и длине немного больше, чем размеры карт Memory Stick. Эти карты сегодня используются исключительно редко и уходят с рынка. Поэтому разъемы для них тоже встречаются редко.
А слот xD-Picture – это небольшой разъем для очень мелких карт памяти, разработанных компаниями Olympus, Toshiba и Fujifilm. Этот стандарт очень популярен сегодня, ведь отличается низким энергопотреблением, высокой скоростью записи и чтения, а также надежностью и компактностью.
Теперь вы знаете, что это — слоты для карты памяти — и какими они бывают.
Названные здесь стандарты совершенствуются, устаревают и исчезают, а вместо них появляются новые.
Интерфейсы процессоров
Процессоры также подключаются через слоты. Для Intel и AMD используются совершенно разные интерфейсы, предназначенные для процессоров одной или другой компании.
Так, компания Intel в 1997 году разработала Slot 1 для процессоров Pentium 2 с кеш-памятью второго уровня и так называемой защитой от дураков, благодаря которой процессор нельзя было подключить в неправильный разъем. Разумеется, этот интерфейс старый и сегодня уже не применяется, но с 1998 года компания перешла на Slot 2 для процессоров Pentium 3.
Компания AMD также сильно не отставала, но их слоты для процессоров были другими и назывались Slot A. Сегодня они встречаются крайне редко и остались только на старых компьютерах. На данный момент процессоры к материнской плате подключаются посредством сокета (Socket) – гнездового разъема. Как в случае со слотами, определенные сокеты подходят для определенных процессоров.
Понятие слота расширения. Основные слоты расширения персонального компьютера
Слот расширения — щелевой разъём, обычно в компьютере, соединённый с системной шиной и предназначенный для установки дополнительных модулей, расширяющих конфигурацию устройства.
Через слот расширения подключаются следующие устройства:
— Видеокарты;
— Звуковые карты;
— Сетевые карты;
— POST-карты;
Основные слоты расширения, применяемые в ПК:
— PCI — шина ввода/вывода для подключения периферийных устройств к материнской плате компьютера.
Стандарт на шину PCI определяет:
— физические параметры;
— электрические параметры;
— логическую модель.
— PCI Express— компьютерная шина, использующая программную модель шины PCI и высокопроизводительный физический протокол, основанный на последовательной передаче данных.
В отличие от стандарта PCI, использовавшего для передачи данных общую шину с подключением на параллельно нескольких устройств, PCI Express, в общем случае, является пакетной сетью с топологией типа звезда.
Устройства PCI Express взаимодействуют между собой через среду, образованную коммутаторами, при этом каждое устройство напрямую связано соединением типа точка-точка с коммутатором.
Кроме того, шиной PCI Express поддерживается:
· горячая замена карт;
· гарантированная полоса пропускания;
· управление энергопотреблением;
· контроль целостности передаваемых данных.
Шина PCI Express нацелена на использование только в качестве локальной шины. Так как программная модель PCI Express во многом унаследована от PCI, то существующие системы и контроллеры могут быть доработаны для использования шины PCI Express заменой только физического уровня, без доработки программного обеспечения. Высокая пиковая производительность шины PCI Express позволяет использовать её вместо шин AGP и тем более PCI. Де-факто PCI Express заменила эти шины в персональных компьютерах.

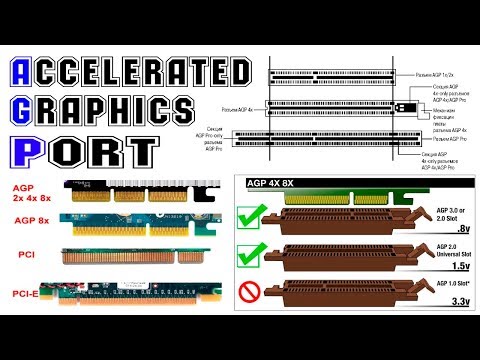

— AGP — специализированная 32-битная системная шина для видеокарты, разработанная в компанией Intel.
Основной задачей разработчиков было увеличение производительности и уменьшение стоимости видеокарты, за счёт уменьшения количества встроенной видеопамяти. По замыслу Intel, большие объёмы видеопамяти для AGP-карт были бы не нужны, поскольку технология предусматривала высокоскоростной доступ к общей памяти. Её отличия от предшественницы, шины PCI:
· работа на тактовой частоте 66 МГц;
· увеличенная пропускная способность;
· режим работы с памятью DMA и DME;
· разделение запросов на операцию и передачу данных;
· возможность использования видеокарт с большим энергопотреблением, нежели PCI.
Остальные слоты
Если рассудить, корпус ноутбука вообще состоит из одних слотов. На нем можно даже найти место для подключения троса, который надежно крепит устройство и не дает стащить его с прилавка магазина. Иногда такие тросики применяют и для защиты от падения устройства, хотя она весьма сомнительная.
Также в ноутбуках есть слоты для подключения модемов, плат SCSI и т.
д. Поэтому совсем необязательно лезть во внутрь, чтобы отыскать какой-нибудь из них.
В современном понятии слово «слот» обычно означает планку оперативной памяти, а не разъем для ее подключения. Поэтому, когда говорят «слот памяти», часто имеют в виду планку ОЗУ. Это также стоит учитывать, ведь многих людей можно понять неправильно. Хотя на самом деле это разъем, а его назначением может быть подключение любого устройства.
Какой тип слота расширения вы должны использовать для вашей видеокарты?
| Информация о видеокарте |
|---|
|
Какой слот расширения следует использовать для видеокарты?
Много слотов
Чтобы добавить видеокарту на свой компьютер, вам нужно выбрать
Слот расширения.
За прошедшие годы появилось много видов слотов расширения, поэтому большинство
материнские платы
содержат более одного вида слотов. Обычно их несколько
старые слоты и несколько новых. Слоты сильно различаются по
скорость, поэтому вам нужно выбрать правильный тип слота.
Материнская плата, показанная выше, включает в себя большинство слотов, с которыми вы столкнетесь.
В эти дни. Это немного необычно тем, что вы не часто видите материнские платы.
которые имеют как слоты PCI-Express, так и слот AGP. Лучший слот для использования
видеокарты — слот PCI-Express x16. Следующим лучшим является слот AGP.
следующим лучшим является слот PCI-Express x1, но видеокарты, которые подходят к этому слоту,
очень трудно найти по состоянию на конец 2006 года.
худший выбор для видеокарты — слот PCI. Если вы строите или покупаете
новый компьютер, то обязательно приобретите его со слотом PCI-Express x16. Ты
не должен покупать ничего другого. Некоторые малобюджетные компьютеры продаются с
интегрированное видео
и не имеют ни слота PCI-Express x16, ни слота AGP.
| Тип слота | Год введения | Пиковая скорость передачи |
|---|---|---|
| PCI-Express x16 | 2004 | 4 ГБ/с скорость записи и 4 ГБ/с скорость чтения одновременно |
| PCI-Express x1 | 2004 | 250 МБ/с скорость записи и 250 МБ/с скорость чтения одновременно |
| АГП 8Х | 2002 | Пропускная способность, разделенная между чтением и записью, до максимума 2,133 ГБ/с; многие реализации ограничены 267 МБ/с скорость чтения |
| АГП 4X | 1998 | Пропускная способность, разделенная между чтением и записью, до максимума 1,067 ГБ/с; многие реализации ограничены 267 МБ/с скорость чтения |
| АГП 2X | 1996 | Пропускная способность, разделенная между операциями чтения и записи, до максимума 533 МБ/с; многие реализации ограничены 267 МБ/с скорость чтения |
| АГП 1X | 1996 | Пропускная способность, разделенная между операциями чтения и записи, до максимум 267 МБ/с |
| PCI | 1993 | Пропускная способность, разделенная между операциями чтения и записи, до максимум 133 МБ/с |
PCI-Express
PCI-Express — новейший слот расширения, используемый в ПК.
это
технологически превосходит старые слоты во всех отношениях. PCI-Express может быть
упоминается под разными именами: PCI-Express, PCIe или PCI-E. Все они означают
точно то же самое. Там другой совершенно другой и несовместимый
шина называется PCI-X, поэтому не перепутайте их. Несмотря на сходство
в названиях нет никакой аппаратной совместимости между PCI и
PCI-Экспресс. Вы не можете вставлять карты PCI в слоты PCI-Express или наоборот.
Просто компьютерная индустрия изо всех сил старалась запутать людей.
(Для справки: USB 2.0, USB High Speed, USB Full Speed
фиаско по именованию — нынешний лидер в «самом запутанном именовании».
конвенция в существовании». Путаница PCI-Express, PCI
несколько дальше по списку.)
В PCI-Express x16 часть «x16» произносится как «шестнадцать раз» или «на
шестнадцать». Число
после «x» указано количество линий PCI-Express в слоте. Чем больше
дорожек в слоте, тем быстрее он может двигаться. На изображении материнской платы выше показаны оба
слот x16 и слот x1.
Видеокарты обычно предназначены для установки в слоты x16.
так как они самые быстрые. Вы также можете получить видеокарты, предназначенные для x1
слоты. Обычно они используются только в том случае, если вы хотите использовать более одной видеокарты.
компьютер. Большинство материнских плат имеют один слот PCI-Express x16 для видеокарты.
карта и один или несколько слотов x1 для других вещей, таких как сетевые адаптеры. Меньше
распространены слоты x4 и x8. Вы можете «подключить» карты PCI-Express. Это означает
что вы можете подключить карту расширения PCI-Express x1 к PCI-Express x1, x4,
слот расширения x8 или x16, и он будет работать (пока материнская плата
БИОС
не имеет ошибок). Карта расширения x1 может работать только на скорости x1 в любом из
эти слоты, но это будет работать. Точно так же вы можете подключить карты расширения x4 к
слоты x4, x8 и x16, и вы можете подключить карты расширения x8 (если вы можете найти
один) в слоты x8 и x16. Но вы не можете «подключить» карты PCI-Express
потому что карта расширения с большим количеством дорожек (значение «x»)
физически не помещается в слот расширения с меньшим количеством дорожек.
Когда дело доходит до видеокарт, некоторые материнские платы могут быть крайне придирчивы. подключение. Вы всегда должны иметь возможность подключить видеокарту x1, x4 или x8 в слот x16 PCI-Express и все заработает. Он может работать только на скорости x1 но тем не менее должно работать. К сожалению, многие материнские платы имеют проблемы с подключением видеокарты. Со временем материнская плата BIOS должен иметь лучшую поддержку для подключения видеокарт, но пока этого может не быть. работай. Установка видеокарты x16 в слот x16 всегда работает, а подключение видеокарты видеокарта x1 в слот x1 почти всегда работает, но другие комбинации может не работать должным образом. Если у вас возникли проблемы с подключением видеокарты, следует пойти в материнская плата сайт производителя и обновить материнскую плату БИОС. Там и решат проблемы с подключением карт расширения.
Некоторые материнские платы поставляются с двумя слотами PCI-Express x16, поэтому вы можете использовать два полных
скорость видеокарты сразу.
Обычно это используется только серьезными игроками, которые
хотите получить максимально возможную производительность в
3D
игры. У NVIDIA есть реализация с двумя картами, называемая
SLI и ATI имеют
версия под названием
Перекрестный огонь.
В этих режимах обе видеокарты работают вместе над одной и той же игрой для увеличения
спектакль. Многие материнские платы с двумя слотами PCI-Express x16 имеют специальные
правила использования второго слота x16. С некоторыми материнскими платами вы должны
подключите небольшую печатную плату к материнской плате, чтобы включить второй x16
слот. Даже при включении второй слот x16 может иметь особые ограничения.
В некоторых случаях этот слот может не работать ни с чем, кроме видеокарт.
инструкция материнской платы с двумя слотами x16 расскажет вам, есть ли какие-либо ограничения, связанные с ее
слоты x16. Не думайте, что вы можете относиться к ним как к «обычным» PCI-Express.
слоты, если это не указано в руководстве по материнской плате.
АГП
Слот AGP был стандартным слотом, используемым видеокартами до того, как он был заменены слотами PCI-Express x16. Это четыре разные скорости AGP. АГП 8Х произносится как «AGP восемь раз». Восьмерка относится к скорости. Есть также более медленные скорости в 4, 2 и 1 раз. Когда дело доходит до игр, в последнее время 2006, при работе быстрее, чем AGP 4X, очень мало преимуществ в скорости (около 1 ГБ/с). Вы выиграете максимум несколько процентов, перейдя с AGP 4X на более быстрый слот. Со временем это будет иметь большее значение. По состоянию на конец 2006 года AGP имеет гораздо более ограниченный выбор видеокарт, чем PCI-Express x16. Карты AGP обычно больше дороже, чем карты PCI-Express x16 в том же диапазоне скоростей. Более того, самые быстрые видеокарты вообще не доступны для AGP. По сути, AGP в процессе осиротения. Если вы покупаете новый компьютер, сделайте уверен, что он использует PCI-Express x16, а не AGP.
Вы должны быть немного осторожны при получении карт AGP, потому что не все карты AGP
совместимы со всеми материнскими платами AGP.
Если вы идете в магазин за картами AGP
сейчас все, что вы, вероятно, найдете, это карты «AGP 8X, 4X». Это
совместим с любой материнской платой, поддерживающей AGP 4X или AGP 8X. Но там
некоторые старые видеокарты AGP 2X или AGP 1X, а также старые AGP 2X или 1X
материнские платы. Новые видеокарты могут быть несовместимы со старыми материнскими платами
а старые видеокарты могут быть несовместимы с новыми материнскими платами. Это трудно, чтобы
покупайте старые видеокарты или материнские платы AGP 2X 1X в наши дни, но вы можете
в них. Вот почему стоит быть осторожным. Это особенно верно, если вы
покупка бывшего в употреблении оборудования.
Каждая карта AGP имеет один или два слота на краю карты. Если видеокарта имеет
Слот 3,3 вольта, тогда он может использовать сигнализацию 3,3 вольта. Если на нем 1,5 вольта
слот, то он может использовать сигнализацию 1,5 вольта. Если карта имеет оба слота, то она
могут использовать оба сигнальных напряжения.
В новейшей версии AGP добавлена поддержка
Сигнализация 0,8 вольта, но это не добавило новый вид слота. Если видеокарта
поддерживает сигнализацию 1,5 В или 0,8 В, тогда у него есть слот 1,5 В.
Разъемы AGP на материнской плате снабжены ключами для предотвращения вставки AGP.
карты, которые могут быть повреждены при подключении. Разъем материнской платы AGP 3,3 В
может принимать только карты AGP со слотом 3,3 В. Если вы попытаетесь вставить
карту без слота 3,3 В в разъем материнской платы AGP 3,3 В,
карта упрется в ключ разъема и не может быть вставлена. Так же AGP
Разъем материнской платы 1,5 В может принимать только карты AGP со слотом 1,5 В. Ан
Универсальный разъем материнской платы AGP не имеет ключей и поэтому может принимать любые
тип карты AGP. Карта AGP с обоими слотами напряжения может быть подключена к любому
тип разъема материнской платы AGP. Если вы можете подключить карту AGP к AGP
разъем материнской платы, то они совместимы.
Так что вам нужно проверить, чтобы увидеть
что видеокарта может входить в разъем материнской платы, чтобы знать, если они
совместимы. Эта страница дает вам
более подробное объяснение правил AGP-совместимости.
PCI
Вы все еще можете получить видеокарты для слотов PCI, но они, как правило, устарели и
завышенная цена. Выбор очень ограничен. Многие недорогие компьютеры поставляются с
интегрированная графика
а не отдельная видеокарта. Это делается для сокращения расходов. К сожалению,
встроенная графика очень плохо работает на
3D
графика. Если вы не играете в игры, то встроенная графика может подойти.
Но если вы хотите увеличить производительность графики, вам нужно добавить
«настоящая» видеокарта. К сожалению, некоторые производители компьютеров выпускают
младшие модели со встроенной графикой, у которых нет ни AGP, ни
Слоты PCI-Express x16. Вы никогда не должны покупать такой компьютер. Интегрированный
с графикой все в порядке, если у вас есть возможность обновить ее, если вам нужно.
Но если вы купите один из этих плохих недорогих компьютеров, то ваше единственное графическое обновление
можно использовать слот PCI. PCI будет серьезным узким местом в производительности.
И вы застрянете, покупая дорогую, устаревшую видеокарту PCI. Лучшее
способ избежать этой жалкой участи — не покупать эти искалеченные компьютеры
в первую очередь. Убедитесь, что на вашем новом компьютере есть слот AGP или
(предпочтительно) слот PCI-Express x16. Это сэкономит вам много горя (и денег)
если вы решите обновить свою графическую систему.
При покупке видеокарт PCI нужно внимательно относиться к совместимости
со слотами расширения PCI на материнской плате. Есть две вещи, которые различаются в PCI
слоты расширения: напряжение и количество бит. Слоты PCI могут поддерживать либо 3.3
вольт или 5 вольт. PCI имеет систему ключей, которая позволяет использовать только карты расширения.
в разъем материнской платы, если он обеспечивает правильное напряжение.
Как
показано на рисунке выше, 5-вольтовый разъем материнской платы PCI имеет ключ рядом с
правый конец. Плата расширения PCI на 5 В имеет слот, который совпадает с
ключ. Это позволяет подключать 5-вольтовую карту PCI к 5-вольтовому разъему PCI.
Вы можете увидеть «настоящий» разъем PCI на материнской плате.
картинка выше. 3,3 вольта аналогичен, но его ключ находится рядом с
левый конец. Эта система позволяет подключать 5-вольтовые карты к 5-вольтовому разъему PCI.
разъемы, но не в разъемы PCI 3,3 В. Аналогично, можно только подключить
Карты на 3,3 В в разъемы PCI на 3,3 В, а не в разъемы на 5 В.
Если карта расширения может работать на
оба 3,3 и 5 вольта, то он имеет оба слота и подходит как для 3,3, так и для 5 вольт
Разъемы PCI материнской платы.
Слоты расширения PCI также поддерживают две ширины: 32
биты,
и 64 бит. 64 бит
разъем материнской платы длиннее 32-битного разъема. Большинство материнских плат ПК
поставляются с 32-битными слотами, но некоторые поставляются с 64-битными слотами.
32-битное расширение PCI
карта будет нормально работать в 64-битном слоте. Видеокарты PCI являются 32-битными картами.
Большинство слотов PCI на материнских платах ПК являются 32-битными, 5-вольтовыми слотами. Большинство PCI-видео карты тоже 32 бита и 5 вольт. Многие видеокарты PCI также поддерживают 3,3 вольта. В результате большинство видеокарт PCI нормально работают на большинстве ПК. Однако, есть некоторые материнские платы с другими типами слотов PCI. 64 бит, Слоты на 3,3 вольта распространены в материнских платах, ориентированных на рабочие станции. Если хочешь чтобы использовать один из них, вам понадобится видеокарта PCI с поддержкой 3.3. вольт. Итак, перед покупкой видеокарты PCI рекомендуется убедиться, что видеокарта PCI и материнская плата совместимы. Если видеокарта PCI подходит к разъему расширения материнской платы, тогда они совместимы.
| Информация об источнике питания |
|---|
|
| Полезная техническая информация |
|---|
|
| Случайные вещи |
|---|
|
Типы слотов для графических карт | Small Business
By Finn McCuhil
Принимая во внимание ряд буквенных символов, которые обозначают слоты расширения на современных компьютерах, выбор подходящей видеокарты для вашего рабочего компьютера может оказаться запутанным процессом.
Стандартные офисные приложения можно запускать на любой базовой видеокарте; но специализированные графические приложения, такие как программное обеспечение для черчения и анимации, могут работать только с определенными типами карт. Небольшие базовые знания технологии компьютерной графики и терминологии могут помочь упростить процесс выбора.
ISA
Слоты промышленного стандарта когда-то были стандартными для всех ПК. Этот старый слот практически исчез на современных материнских платах. С максимальной пропускной способностью данных от 2 до 3 мегабайт в секунду этот более медленный слот поддерживает только основные графические возможности, а производительность быстро снижается при более высоких разрешениях. Видеокарты, использующие слоты ISA, обращались к системной памяти через центральный процессор или ЦП, что приводило к снижению общей скорости системы во время процессов с интенсивным использованием графики.
PCI
Слоты межсоединений периферийных компонентов заменили слоты ISA в качестве стандарта интерфейса расширения в начале 1990-х годов.
Слоты PCI спроектированы таким образом, чтобы графический процессор карты (GPU) полностью обходил ЦП компьютера при адресации памяти. Это, в сочетании с пропускной способностью до 132 мегабайт в секунду, обеспечило существенное улучшение производительности по сравнению со стандартом ISA.
Слоты PCI спроектированы таким образом, чтобы графический процессор карты (GPU) полностью обходил ЦП компьютера при адресации памяти. Это, в сочетании с пропускной способностью до 132 мегабайт в секунду, обеспечило существенное улучшение производительности по сравнению со стандартом ISA.АГП
Одним из узких мест, общих для слотов ISA и PCI, является необходимость совместного использования канала связи с другими слотами расширения на плате. Слоты ускоренного графического порта оптимизируют обмен данными между графическим процессором и памятью, устраняя общий путь. Этот прямой путь позволяет графическому процессору работать на более высоких тактовых частотах, чем это возможно со стандартными слотами ISA или PCI. Материнские платы могут поддерживать только один слот AGP, поэтому, если требуются дополнительные видеокарты, их необходимо устанавливать в другие типы слотов на материнской плате. Карты расширения AGP доступны в четырех версиях: 1X, 2X, 4X и 8X.
AGP-8X — самый быстрый, со скоростью передачи 2100 мегабайт в секунду. Карты также доступны в трех конфигурациях слотов, предназначенных для питания от материнской платы напряжением 1,5 В, 3,3 В или обоими. Не все карты AGP будут работать на всех материнских платах AGP, поэтому при покупке этих видеокарт следует соблюдать осторожность.
AGP-8X — самый быстрый, со скоростью передачи 2100 мегабайт в секунду. Карты также доступны в трех конфигурациях слотов, предназначенных для питания от материнской платы напряжением 1,5 В, 3,3 В или обоими. Не все карты AGP будут работать на всех материнских платах AGP, поэтому при покупке этих видеокарт следует соблюдать осторожность.PCI Express
Последняя разработка в области слотов для графических карт — PCI Express. Основное различие между PCI Express и старым слотом PCI заключается в устранении совместного использования шины или канала связи. PCI Express использует выделенные последовательные каналы для каждого слота. Эти слоты доступны в четырех конфигурациях: PCI-Ex1, PCI-Ex4, PCI-Ex8 и PCI-Ex16. Карта PCI Express x16 на полностью поддерживаемой материнской плате может похвастаться скоростью одновременного чтения/записи 4 гигабайта в секунду. Как и слоты AGP, слоты PCI Express предназначены для установки только соответствующих карт. Перед покупкой новой видеокарты сверьтесь с документацией по вашей системе, чтобы проверить совместимость, — это всегда мудрый шаг.
