Брак?

Последнее редактирование: 30 Окт 2017

Evolution

Свой человек

• 30 Окт 2017

• #6

DeniM сказал(а):

Все настраивал как по книге.
Скачал биос, обновил.
Установил с нуля виндовс 10 на встройкею установил родные драйвера на чипсет.
Начал вставлять по одной карте, попутно перезагружаясь. Дошел до последней и все, в диспетчере пусто.
Сбрасывал биос.
Даже если не запускать загрузку системы, просто вставить в слот через райзер ВК, риг не грузится. В остальных слотах загрузка нормальная, даже если вк стоит в слоте м.2 через переходник ессноъ
В биос отключил все что можно, выставлял gen 1, 2.

Брак?

Нажмите, чтобы раскрыть…

http://miningclub.info/threads/asus-prime-h370-plus.2623/page-8#post-155774
может поможет.

DeniM

Друг форума

• 30 Окт 2017

• #7

Evolution

Свой человек

• 30 Окт 2017

• #8

DeniM сказал(а):

Увы. Все операции проделал, уже по 10 раз все перевтыкал и переключал.
Понесу завтра на обмен.

Нажмите, чтобы раскрыть…

а переходник пробывали менять местами m2? Сата перевтыкивать.

DeniM

Друг форума

• 30 Окт 2017

• #9

Evolution сказал(а):

а переходник пробывали менять местами m2? Сата перевтыкивать.

Нажмите, чтобы раскрыть…

Отключал сата, грешил на него. Полностью отключил мать, на коленке сбросил биос, карта в последнем слоте не зажигается. Во всех остальных слотах стартует.

serginiox

Пляшущий с бубном

• 31 Окт 2017

• #10

DeniM сказал(а):

Отключал сата, грешил на него. Полностью отключил мать, на коленке сбросил биос, карта в последнем слоте не зажигается. Во всех остальных слотах стартует.

Нажмите, чтобы раскрыть…

В биосе подобного пункта нет ?

serginiox

Пляшущий с бубном

• 31 Окт 2017

• #11

Фото из инструкции на вашу мамку , попробуйте выставить [PCIE]

DeniM

Друг форума

• 31 Окт 2017

• #12

В общем сдал мать по гарантии, с обменом на аналогичную (не без труда)
На новой материнской плате, после прошивки без проблем завелось все 8 вк.

Для чего используются маленькие слоты PCIe x1?

СОДЕРЖАНИЕ

1

Вы когда-нибудь задумывались: для чего нужны маленькие слоты PCIe x1?

Это довольно справедливый вопрос, особенно если вы действительно покупали материнские платы среднего и высокого класса только в последнее десятилетие или около того… потому что у них могло не быть слотов x1.

Можно многое рассказать об этих маленьких слотах PCIe x1, так что давайте перейдем к делу!

Что такое маленькие слоты PCIe x1?

Слоты PCIe x1 — самые маленькие из четырех стандартных слотов PCIe для материнских плат! Однако эти слоты могут не всегда присутствовать на вашей материнской плате по разным причинам.

Источник: MSI

Например, многие платы высокого класса используют слоты x16 только , чтобы максимизировать производительность для полноразмерных карт расширения.

Итак, что если вы хотите использовать периферийное устройство PCIe x1, но на вашей материнской плате нет слотов x1? Не нужно беспокоиться!

Вы можете просто установить меньшую карту расширения в слот большего размера, который все равно будет отлично работать.

Чем слоты PCIe x1 отличаются от слотов x4, x8 и x16?

Как обсуждалось выше, наиболее заметное различие между слотами PCI Express x1 и другими слотами PCIe заключается в том, что они физически самые маленькие (самые короткие).

Однако это не единственное отличие: размер платы расширения также соответствует количеству «линий» пропускной способности PCI Express, которую она получает .

Таким образом, карты PCIe x1 всегда будут получать меньшую пропускную способность, чем x4, x8 или x16, даже если они установлены в один из этих более длинных слотов.

Разъемы PCI Express 4.0 и пропускная способность. Старые стандарты PCIe будут иметь меньшую пропускную способность, поскольку PCIe удваивает пропускную способность с каждым поколением.

Влияние длины слота PCIe и пропускной способности в играх

При этом не все карты расширения будут использовать всю доступную им пропускную способность PCI Express. Даже при полной пропускной способности слота x16 видеокартам сложно это сделать .

Однако некоторые игры и движки могут быть более чувствительны к ограниченной пропускной способности PCI Express 3.0 при попытке добиться максимальной частоты кадров.

Как показал тест TechSpot во многих играх, разница будет зависеть от игры, но в некоторых играх может быть значительной.

Изображение предоставлено TechSpot.

PCIe 4.0 и RTX 3080 разделены на три года, и именно столько времени потребовалось видеокартам, чтобы показать значимые различия в производительности между 4.0 x16 и 3.0 x16.

Влияние длины слота PCIe и пропускной способности на механизмы 3D-рендеринга

Если мы посмотрим на рабочие нагрузки 3D-рендеринга, картина несколько изменится. Как мы недавно тестировали, на производительность рендеринга в сложных сценах с помощью 3D Render Engine Redshift может сильно повлиять пропускная способность PCIe:

Это означает, что для сложных профессиональных рабочих нагрузок, которые во многом зависят от непрерывной передачи данных в и из надстройки PCIe карта, использование карты и слота с более высокой пропускной способностью может значительно повлиять на производительность.

В случае устройств PCIe x1 использование всей доступной пропускной способности будет зависеть от рассматриваемого устройства и даже используемого поколения PCI Express из-за различий между поколениями пропускной способности PCI Express.

PCIe Bandwith	Скорость передачи	полоса пропускания X1 (за дорожку)	x4	X8	X16
x16
x16
.0092	250 MB/s	1.00 GB/s	2.00 GB/s	4.00 GB/s
PCIe 2.0	5GT/s	500 MB/s	2.00 GB/s	4.00 GB/s	8.00 GB/s
PCIe 3.0	8GT/s	984. 6 MB/s	3.94 GB/s	7.88 GB/s	15.75 GB/s
PCIe 4.0	16 ГТ/с	1969 МБ/с	7,88 ГБ/с	15,75 ГБ/с	31,51 ГБ/с

Какие устройства используют слоты PCIe x1?

Итак, для чего используются слоты PCIe x1? Какие устройства могут использовать слоты PCIe x1 или полосу пропускания PCIe x1?

Как правило, карты расширения PCIe x1 можно отнести к одной из следующих категорий:

Источник: ASUS, ezcap, AliExpress, tp-link пропускная способность Ethernet.

Платы расширения портов или концентраторов — для добавления дополнительных портов на ПК, обычно портов USB. Однако низкая пропускная способность PCIe x1 ограничит количество этих портов и их скорость. Пропускная способность PCIe 4.0 x1 достигает 5 гигабит, что соответствует одному полноскоростному порту USB 3.0/3.1. Итак, ожидайте, что карты расширения портов x1 будут иметь несколько портов 3.0/3.1, если вообще будут, и вместо этого предлагают USB 2.0 для стандартных периферийных устройств.

Это в значительной степени подводит итог вариантам использования, которые вы можете ожидать от слота PCIe x1 на вашей материнской плате! Теперь я еще немного расскажу о PCI Express в последующих вопросах, прежде чем закончить все это.

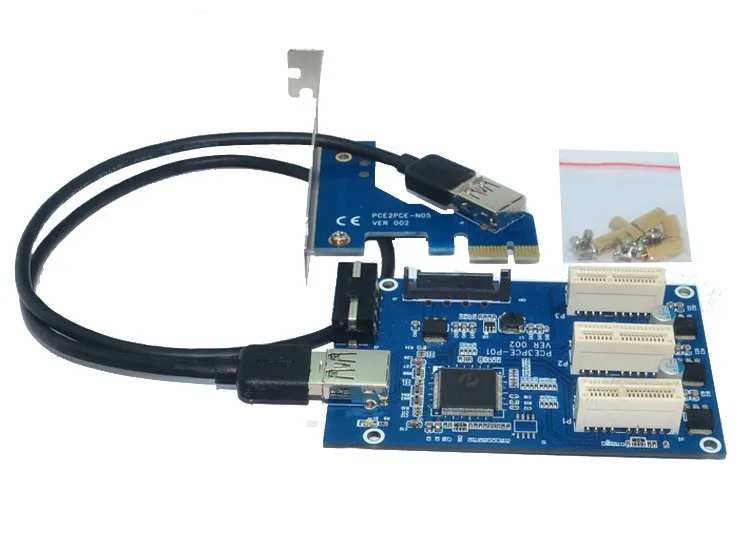

Можно ли использовать графическую карту в слоте PCIe x1?

Можно, но если вы не запускаете низкоуровневые графические нагрузки, такие как майнинг или просто управляете монитором, у вас будут серьезные проблемы.

Что-либо более сложное, например, умеренные игры или более требовательные профессиональные рабочие нагрузки, такие как фотошоп или рендеринг в Blender, не будет работать достаточно хорошо с графическим процессором, подключенным к слоту PCIe x1 (в основном через переходные кабели).

Часто задаваемые вопросы

Для чего используются другие слоты PCIe?

Многое из того, для чего используются слоты PCIe x1, особенно PCIe x4 и PCIe x8.

Как следует из их названий, пропускная способность PCIe x4 и PCIe x8 вдвое и в четыре раза выше, чем у PCIe x1 соответственно.

Это дает им гораздо больше пространства для маневра для предоставления современных и передовых карт расширения , особенно для добавления таких функций, как поддержка USB текущего поколения и Thunderbolt.

Если вам интересно узнать больше о других слотах PCIe и о том, какие устройства вы можете использовать с ними, рассмотрите возможность перейти к моему расширенному руководству по типам слотов PCIe.

Как работают линии PCIe?

Как описано в этой статье, PCIe поставляется с 4 различными конфигурациями физических разъемов.

Обычно, но не всегда, эти физические слоты также соответствуют пропускной способности линий PCI Express, назначенных этой плате расширения.

К счастью, PCIe x1 служит довольно надежной отправной точкой для понимания остальных этих стандартов.

Слот PCIe x1 имеет ровно одну полосу PCIe для использования, и одно и то же правило будет обычно применяется для продвижения вверх по лестнице через слоты x4, x8 и x16 . Каждая доступная «полоса» PCIe служит дополнительным множителем пропускной способности.

Однако стоит отметить некоторые особенности.

Например, существует ряд материнских плат с физическими слотами PCIe x16, где один или несколько из них предназначены только для полосы пропускания PCIe x8 , несмотря на то, что они физически совместимы с картами x16.

Если вам интересно узнать больше о том, как работают эти «линии» PCIe и почему они так важны для различных рабочих нагрузок, ознакомьтесь также с подробным руководством Alex по линиям PCIe.

Достаточно ли PCIe x1?

Если у вас есть рабочая карта расширения с PCIe x1, обязательно! Несмотря на то, что это самая медленная версия PCIe, она по-прежнему используется для недорогого расширения ПК.

Теперь, PCIe x1 недостаточно для определенных рабочих нагрузок, таких как видеокарты, но никто все равно не делает x1 GPU.

Единственная реальная ситуация, когда вам следует опасаться узкого места на карте PCIe x1, — это использование карты PCIe 4.0 x1 на материнской плате PCIe 3.0 или старше , где ваша пропускная способность будет уменьшена наполовину из-за уже ограниченной пропускной способности.

Если вы помните, что предназначено для использования вашей карты PCIe x1 с , все должно быть в порядке!

Вам слово

Готово!

Это должно ответить практически на любой вопрос, который у вас мог возникнуть о слотах PCIe x1, и я даже разместил там несколько ссылок на другие статьи на случай, если вам понадобится помощь в понимании других вещей о PCI Express.

А пока я могу спокойно запаковать вещи и передать их вам.

Есть еще мысли или вопросы, касающиеся PCIe x1 или PCI Express в целом? Не стесняйтесь высказываться вместе с ними в разделе комментариев ниже или на наших форумах, где я или другой член команды CGDirector будем рады вам помочь.

До тех пор или до следующего раза, удачи! И помните: PCIe x1 может показаться не таким уж большим, но сегодня его вполне достаточно для расширения недорогих ПК.

CGDirector поддерживает Reader. Когда вы покупаете по нашим ссылкам, мы можем получать партнерскую комиссию.

Слот PCI Express X16, X8, X4 и X1: различия, использование и совместимость

Использование слотов расширения началось, когда началась разработка первого компьютера. В то время на задней панели материнской платы компьютера не было встроенных портов для звука, дисплея или хранилища.

Впервые слоты расширения были замечены в коммерческом микрокомпьютере еще в 1973, в компьютере французской сборки под названием «Micral N». С тех пор использование карт расширения никогда не прекращалось.

Было время, когда все нужно было подключать через слот расширения к материнской плате, чтобы собрать практичный компьютер из металлического ящика.

Фактически, ЦП Intel Pentium 2 были разработаны для использования в качестве ЦП в слоте расширения. Он был разработан для работы с материнской платой Socket 7 , но при желании его также можно было установить в слот расширения.

PCI Express является стандартом высокоскоростной последовательной компьютерной шины расширения, которая соединяет материнскую плату компьютера с периферийными устройствами, такими как дисководы, сетевые карты , графические карты и т. д. Он соединяет хост-система к одному или нескольким периферийным устройствам через соединение «точка-точка» с дифференциальной сигнализацией и разделением трафика.

PCI Express является развитием более старого стандарта PCI , и он имеет множество улучшений по сравнению с предшественником. Первое использование PCI Express было в 2003 году, когда Intel выпустила концентратор контроллера памяти 82975X (MCH). MCH использовался для обеспечения соединений между ЦП и другими устройствами на материнской плате. Он поддерживал как традиционное расширение PCI, так и новые соединения PCI Express.

В настоящее время, кроме использования слота PCIe для видеокарт, нам обычно не требуется использовать его для звуковой карты , Storage Card или карта с любым другим номиналом, , и именно поэтому слот PCIe x16 намного более известен, чем другие, и люди никогда не слышали о PCIe X8, X4 и x1.

Тем не менее, когда-нибудь вы узнаете о важности этих младших слотов, когда звуковой или USB-порт вашего ПК сломался и перестал работать, а использование карты расширения — единственный быстрый способ восстановить функциональность функции.

Слот PCIe предназначен для линий ЦП. ЦП состоит из множества небольших «линий», которые используются для выполнения задач. Полосы имеют разные функции: некоторые полосы предназначены для определенных задач, а другие могут использоваться для любой задачи. В основном дорожки — это физические каналы, которые используются пакетами данных для перемещения от одного устройства к другому.

Количество дорожек может варьироваться в зависимости от конфигурации материнской платы и других типов интерфейсов, поддерживаемых этой конкретной материнской платой. Например, некоторые материнские платы поддерживают до 128 линий для одновременного подключения к системе нескольких графических процессоров.

Чем больше дорожек доступно для использования, тем больше работы можно выполнять параллельно, поэтому это важно знать при покупке нового ПК. Вы можете найти конфигурацию дорожек вашего процессора на его официальной странице спецификаций и использовать эту информацию, чтобы решить, сколько карт расширения вы можете подключить к своей материнской плате.

Слоты PCIe обычно нумеруются от 1 до 16 и обозначаются меткой PCIe x1, x4, x8 или x16. Помните, что эти метки относятся к дорожкам данных, которые одновременно передаются по шине, а не к тому, сколько карт можно подключить одновременно.

Каждый слот PCIe поддерживает свое количество линий ЦП, т. е. X16 поддерживает 16 линий, X8 — 8 линий, X4 — 4 линии, а x1 — одну. Вот почему вы можете заметить разницу в размерах слота PCIe.

Ноутбук также имеет слот PCIe под названием MINI-PCIe , который поддерживает только одну полосу, например слот PCIe X1;

Иногда возможно, что длина и размеры слота расширения похожи на PCIe x16, но он действует как X8 или X4, поскольку внутри слота расширения меньше контактов.

При установке видеокарт самое главное — убедиться, что для них доступен 16-канальный слот (PCIe x16). Установка карты в слот X4 (который выглядит точно так же, как PCIe x16) может привести к снижению скорости, поскольку этот слот имеет максимальную поддержку только 4 линий.
