Архикад для дизайнеров интерьеров и продвинутых архитекторов.
Если вы работаете в архикаде будучи архитектором или дизайнером и не используете слои и комбинации слоев, то вы не живёте на полную, не прильнули устами к источнику всех соков жизи.
В этом уроке я расскажу вам об удобном и обворожительном способе работы с комбинациями слоев в архикаде. Все изумительно просто и показано в этом гифе.
Если вы не понимаете что это за чудесная кнопка комбинаций слоев, что такое вообще слои и как сохранить все чертежи проекта в один альбом ПДФ одним кликом мыши, то после этого урока вы повысите свою скорость работы, заработок, у вас улучшится здоровье, сон, ваша пассия ответит взаимностью и, самое главное, у вас появится время на поездку в Одессу ко мне.
Работа со слоями в архикаде это не интуитивно понятная вещь, к которой каждый приходит сам. Можно очень долго работать в программе без понятия о слоях и панели навигатора. Но если ваш проект включает в себя огромное количество повторяющихся чертежей одного и того же этажа или плана, то с комбинациями слоев вам будет жить значительно легче.
Урок вышел большим и дочитать до середины смогут лишь самые заинтересованные в своем будущем освободившемся свободном времени, но те, кто захотят освоить новый принцип работы, будут до конца жизни находится в здравом уме, полные сил и сексуальной энергии, а не осилившие урок так и не познают всей прелести успешной жизни с большим количеством свободного времени, денег и наложниц.
На примере простого дизайн-проекта интерьера от самого начала и до подготовки к печати я покажу как создавать удобную среду работы и правильно настроить файл.
Если вы разбираетесь в слоях, то переходите сразу ко второй части.
1. Слои.
Создайте новый файл. В дальнейшем этот файл-шаблон будет настолько идеальным, что его будут передавать детям и правнукам.
Для совсем новичков. Принцип слоёв в целом в том, что вы постоянно чертите на одном и том же плане, попеременно включая слой мебели, слой электрики и другие. При изменении перегородок или чего-то еще вам не нужно перечерчивать параллельно все на других чертежах, как если бы вы работали с копиями планов.
В архикаде существуют стандартные слои, которые использует программа. Можно использовать их, но лучше все удалить и подстроить под себя, чтоб не запутаться.
Чтоб не раздувать урок лишними словами про то как пользоваться слоями, вот краткое объяснение для новичков.
Вызывается окно нажатием CTRL+L
CTRL+L очень неудобная и болезненная для пальцев комбинация на клавиатуре, но использовать ее прийдётся только на первом этапе настройки файла.
Есть возможность порвать пальцы. Будьте острожны.
Выберите все слои вручную или кнопкой SELECT ALL(кроме archicad layer, так как он не удаляется) и, набравшись смелости изменить свою жизнь в сторону успеха и процветания, удалите все слои. Архикад вас предупредит, что вместе с удалением слоя удалится и все что на нем находится безвозвратно в бездну, превратится в тлен. Нам пока не страшно, ведь файл новый и чистый, но в дальнейшем старайтесь не удалять слои.
После этого в левой части окна слоёв удалите и все комбинации слоёв.
Все должно выглядеть в итоге так:
Нужно признаться, что до использования слоёв некоторые люди все же догадываются. До комбинаций слоёв доходят лишь единицы, а создать специальную супер удобную кнопку для быстрого переключения, не догадывается никто, но, к счастью, вы сможете узнать об этом тут.
Прежде, чем рассказывать дальше, должен уточнить, что дальнейшая настройка слоев и комбинаций слоев строго индивидуальна и вы можете это сделать потом по-своему, в зависимости от вашего подхода к разработке чертежей. Я покажу в упрощенном виде сам принцип, как это делаю я, на примере дизайн-проекта интерьера.
Нажмем кнопку NEW и создадим несколько слоев, которые будут соответствовать названиям листов с чертежами. И с аналогичным названием пока просто так создадим столько же комбинаций слоев.
Легко догадаться, что на слое с названием кладочный план будет находится то, что должно отображаться на соответствующем чертеже.
Кроме самих слоёв, соответствующих планам, мы создадим еще пару дополнительных слоёв.
Это те элементы чертежей, которые должны будут одновременно появляться на нескольких листах сразу. Например, розетки будут только на плане электрики, поэтому в дальнейшем они будут располагаться навсегда в слое электрика. Мебель нам понадобится на плане мебели и плане электрики, поэтому мы ее сделаем отдельным слоем и потом с помощью комбинаций слоёв она будет автоматически показываться на нужных нескольких планах одновременно. А вот стены нам нужны на всех чертежах сразу, поэтому мы для них сделаем свой собственный слой.

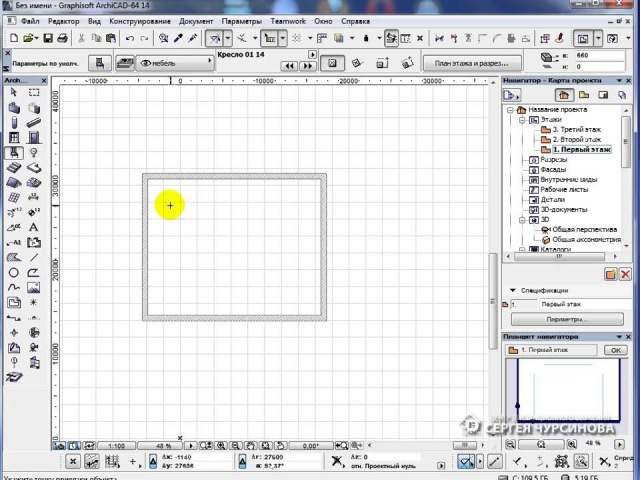

Чтоб стало ясно, начнем чертить проект.

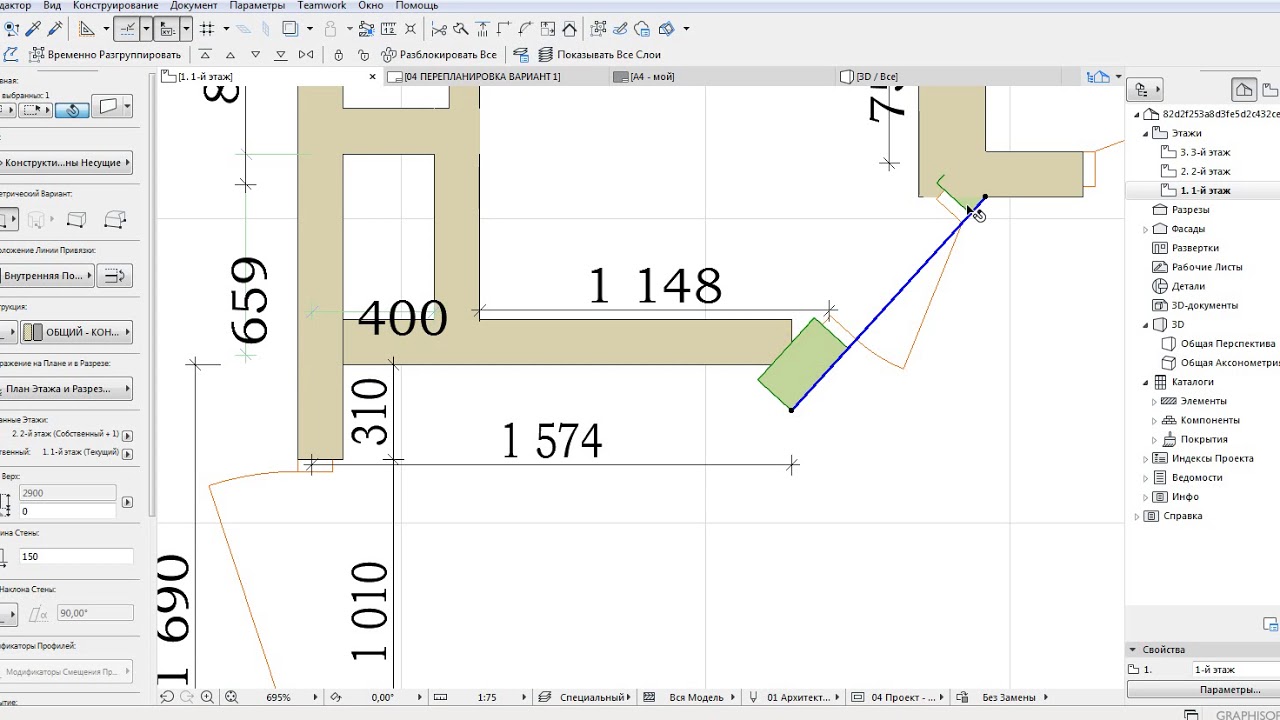

Выберем стену и обнаружим, что родного слоя архикада для стены нет. Архикад нам предложит выбрать новый. Можем нажать кнопку прямо на панели сверху(там где пишется MISSING), либо нажать на диалоговое окно и выбрать слой stena в новом окне
Теперь стена находится в нашем новом слое. В этом же слое создадим и пол.
Получается пока очень красиво и стильно.
Добавим мебель. Сразу перед вставкой предмета выбираем нужный слой.
В дальнейшем этого делать практически не надо будет нигде. Но на этапе настройки первоначального файла немножко нужно будет поработать пальчиками.
Вставляем мебель.
Осталось еще немного. Добавляем для примера электрику. Пару розеток и выключателей.

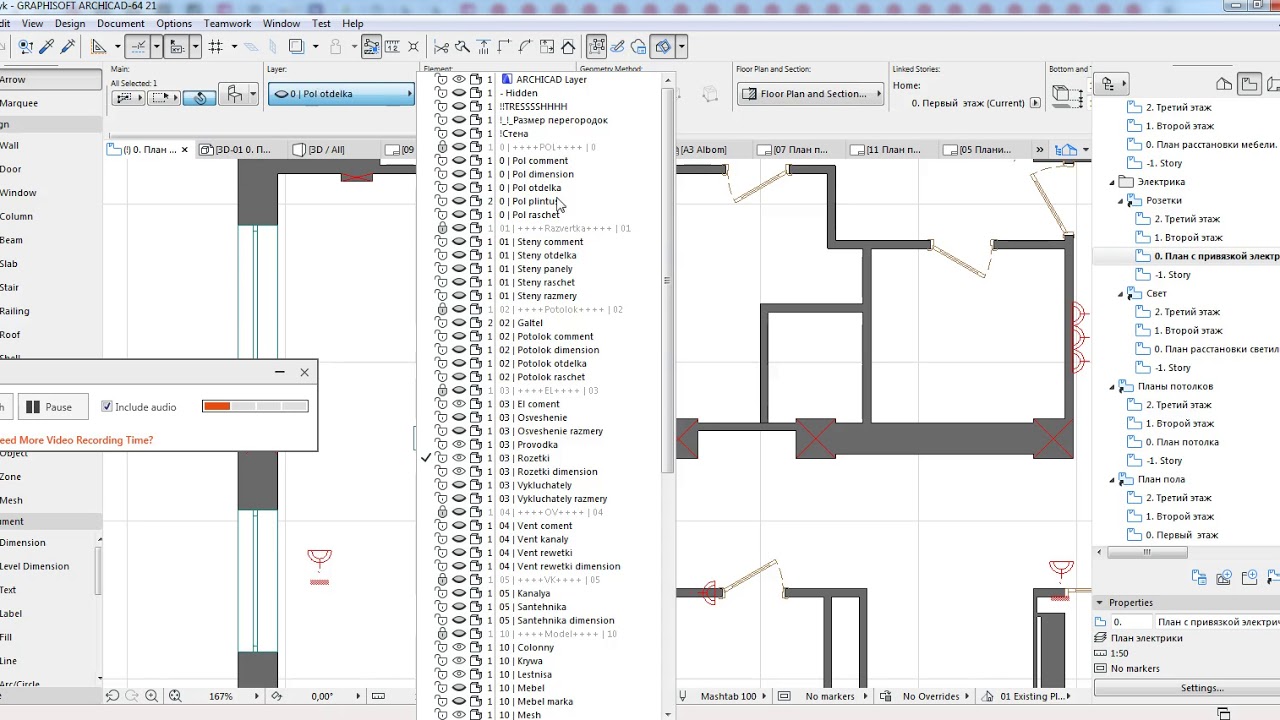

Если вы что-то нечаянно вычертили не в том слое, то выберите предметы, а потом в верхней панели просто переключитесь на нужный слой.
Выключатели я случайно перекинул в слой электрики, хотя создал для них специальный слой vikluchatel. Ничего страшного, я их потом смогу перекинуть в нужное место.

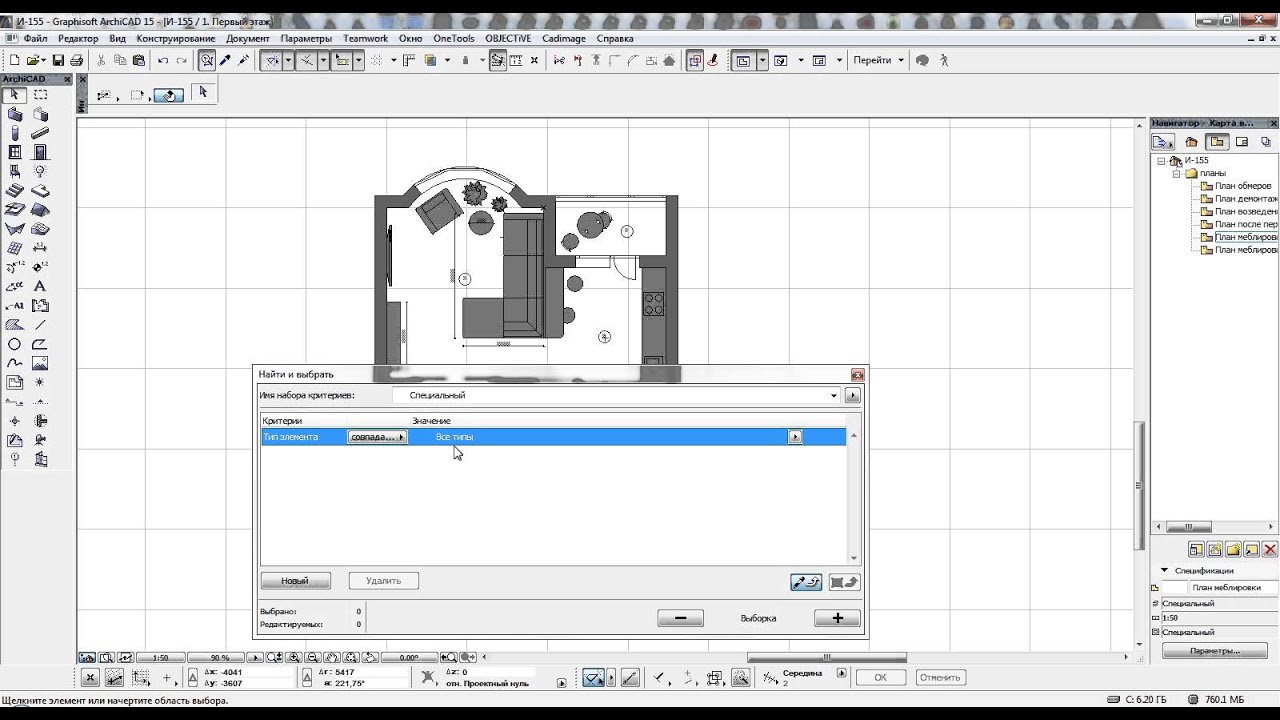

Для новичков совсем. При переброске сразу нескольких объектов из слоя в слой может случиться так, что они, даже будучи в группе, не перекинутся все сразу, а лишь по частям, в зависимости от свойств. В таком случае надо будет повторить операции пару раз. Сейчас вообще непонятно, что я только что написал, но когда вы столкнетесь с этим нюансом, вы сразу все поймете. Либо посмотрите на эту картинку потом, ведь с помощью нее вообще всё сразу перекидывается в один слой.
_-)

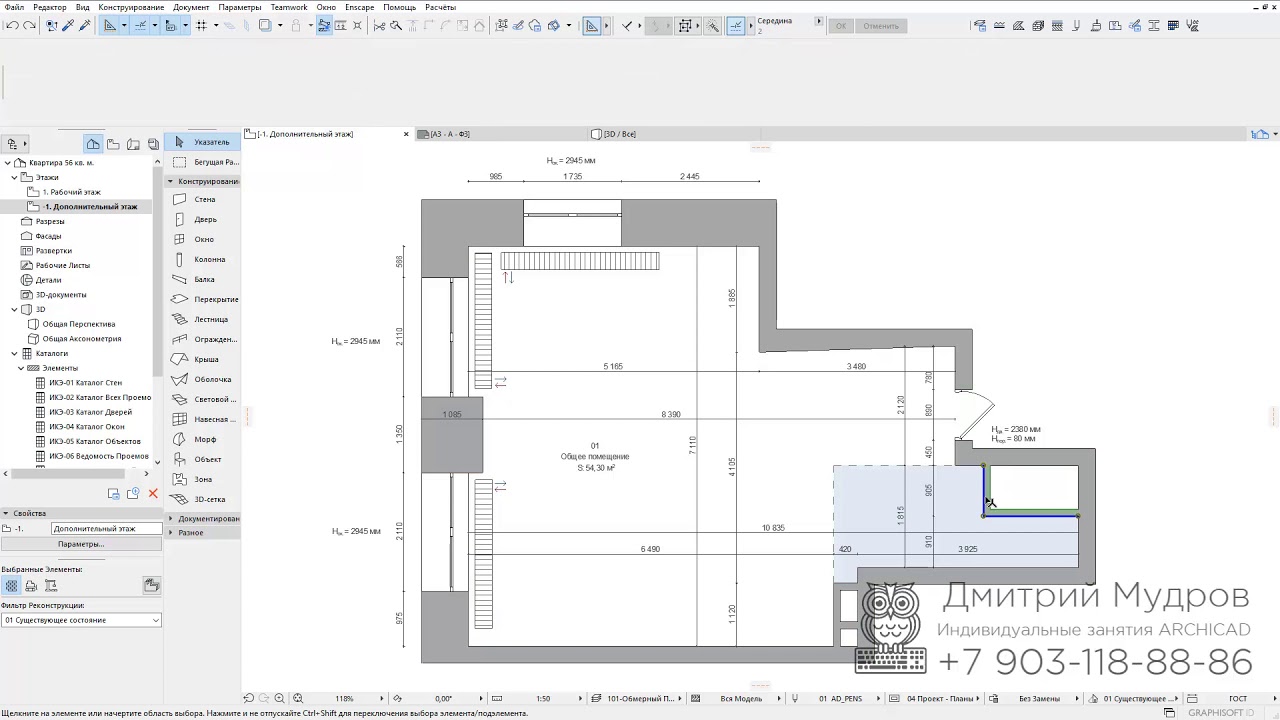

Это один и тот же чертеж, но с включением разных слоев. Нужные размеры и предметы появляются когда нам нужно.
И вот на этом этапе большинство останавливается в изучении слоев так и не узнав самого ценного, что может дать архикад.
2 Комбинации слоёв.
В архикаде есть проблема, что постоянно переключать слои, вызывая диалоговое окно, очень тяжело. Во-первых из-за растяжки пальцев через некоторое время вы сможете одновременно дотрагиваться до носа и пятки, во-вторых, некоторые чертежи нужно включать одним слоем, а некоторые несколькими, параллельно выключая другие, что надоест, в-третьих, даже если вы всё раскидаете по самому простому принципу, постоянно нажимать горячую клавишу и что-то там тыкать будет занимать секунды времени, которые вырастут за весь проект в часы и годы.
Снова посмотрите в начало поста на гиф. В нем работает кнопка с быстрым вызовом комбинаций. Процесс переключения между планами занимает меньше секунды. Сейчас я расскажу как ее сделать.

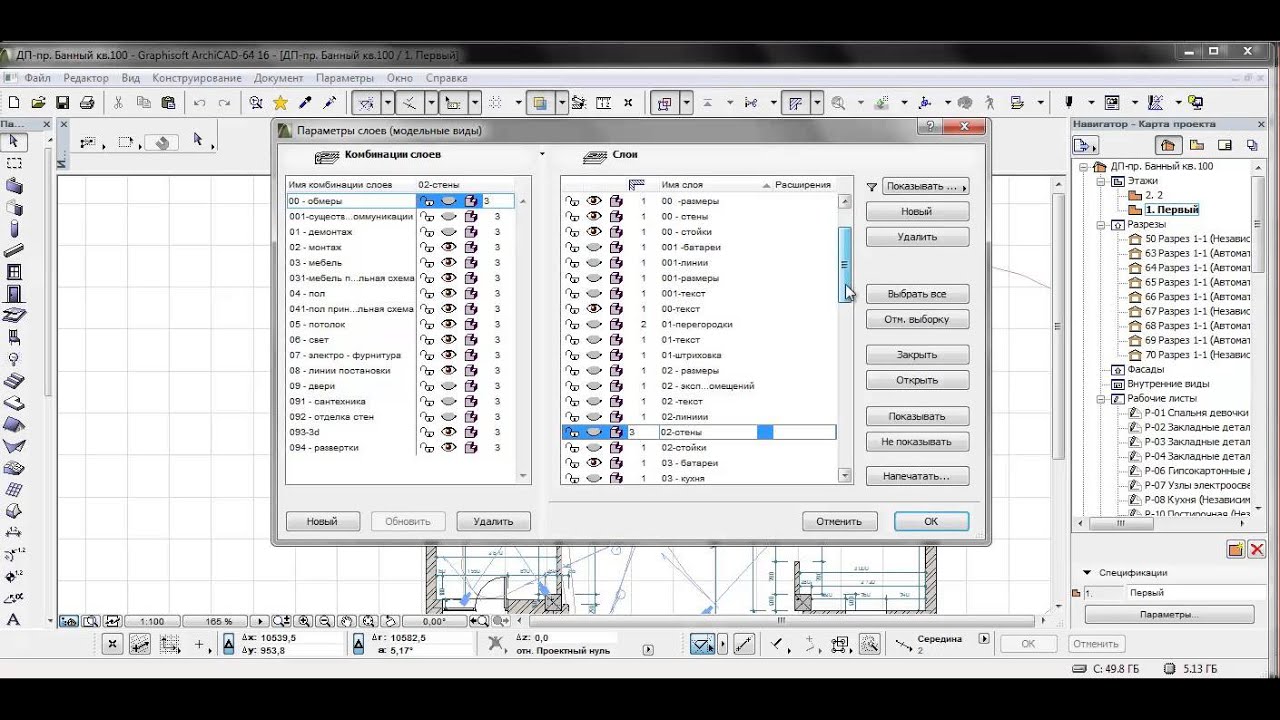

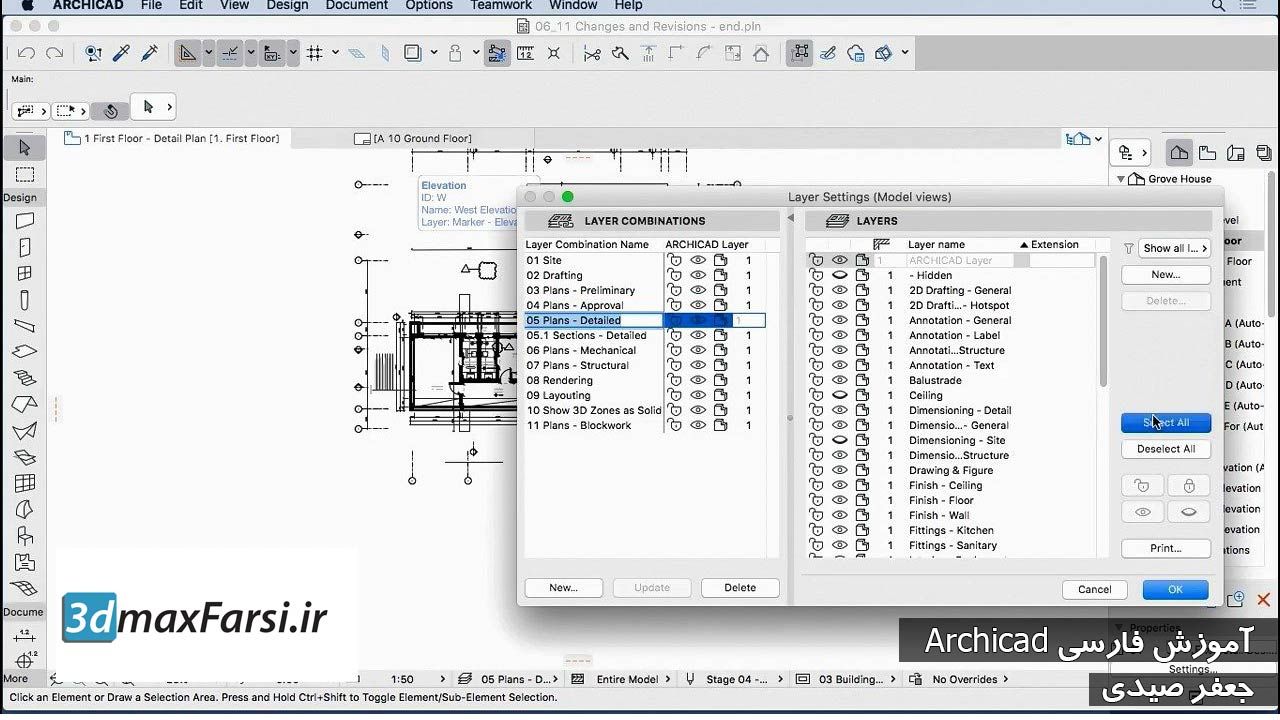

Но для начала настроим сами комбинации. В последний раз вызовите окно слоев.
Для каждого плана нам нужно отображение одних слоёв и невидимость других. Выберите соответствующую комбинацию слоёв, включите нужные слои, выключите ненунужные(нажмите глазки) и нажмите кнопку UPDATE. То же самое повторите с другими комбинациями. В будущем во время работы, при любом изменении в комбинациях не забывайте нажимать кнопку UPDATE
Не обращайте внимание на глазики напротив комбинаций и не пытайтесь понять логику их отображения, оно не надобно никому. Используйте лишь глазки у слоёв.
Теперь, чтоб переключиться между планами, не нужно много раз включать и выключать слои. Достаточно выбрать нужную комбинацию. Но мы еще больше ускорим процесс работы.
Просто повторяйте за картинками действия для создания специальной кнопки.
Переключение между вашими планами будет занимать не больше секунды, а все коллеги будут завидовать скорости вашей работы.
Если вы всё сделали правильно, а иначе и быть не могло, ведь вы такие лапушки, то сейчас вы радостно нажимаете созданную кнопку и представляете прекрасные перспективы вашей ближайшей жизни. Прощайте переделки тысяч планов и несостыковок в чертежах!
3 Сохранение проекта для печати в один клик.
Самым глупым способом печати есть печать с помощью секущей рамки(когда вы выделяете рамкой чертеж).
Чтоб отослать все на печать нужно выделять каждый план отдельно. А что если листов в проекте будет 50 или 100? Что делать, если на одном листе должны располагаться чертежи разных масштабов? Что делать, если спустя год нужно поменять лишь один лист в проекте и отпечатать всё заново?
Все это можно сделать легко в навигаторе. Познакомьтесь с Навигашкой!
Давайте посмотрим из чего состоит Навигашка.
Вообще, конечно, сперва ничего непонятно, хотя я предлагал видеоролик, но все проголосовали за письменный урок, поэтому столько много картинок и писанины, вы же сами хотели.
Давайте постепенно разберемся на нашем примере и вы сейчас увидите волшебство архикада.
Сначала понажимайте на серые мастер-лэйауты. Это основные шаблоны листов, которые настраиваются один раз и на всю жизнь. Там стандартные настройки формата листа, расположения, названия.
Создайте несколько форматов от А-1 до А-4 или что там вам еще надо будет(можно и не формат сделать). На этих же мастер-лейаутах ставьте рамку и экспликацию. Теперь они будут повторяться на всех листах печати. А редактировать их можно только на этом.
Кстати, используйте в мастер-лэйауте фразу #LayID в поле «листы». Эта надпись будет автоматически меняться сама на порядковый номер листа. Очень удобно.
После того как вы настроили мастер-лэйауты, переименуйте желтенькие листики, лэйауты и создайте новые по необходимости.
Переименовывать либо двойным щелчком, либо внизу Навигашки.
В вашем проекте может быть 20 листов чертежей и 1-2 формата листа, например. Поменять для каждого чертежа свой формат и шаблон листа легко.
Теперь просто выбирайте каждый из листов лэйаута, тыкайте внизу на кнопку формата(у меня формат листа совпадает с название мастер-лэйаутов, надеюсь вы не запутаетесь) и выбирайте нужный шаблон, он же формат.
Выберите лэйаут кладочный план и перейдите в этажи. Перейти на чертеж кладочного плана вы уже знаете как с помощью нашей супер кнопки. Теперь нажмите правой клавишей мышки по пустому месту и нажмите следующее:
Автоматически вас перекинет на лэйаут кладочного плана с таким курсором. Не бойтесь. Снова тыкайте.

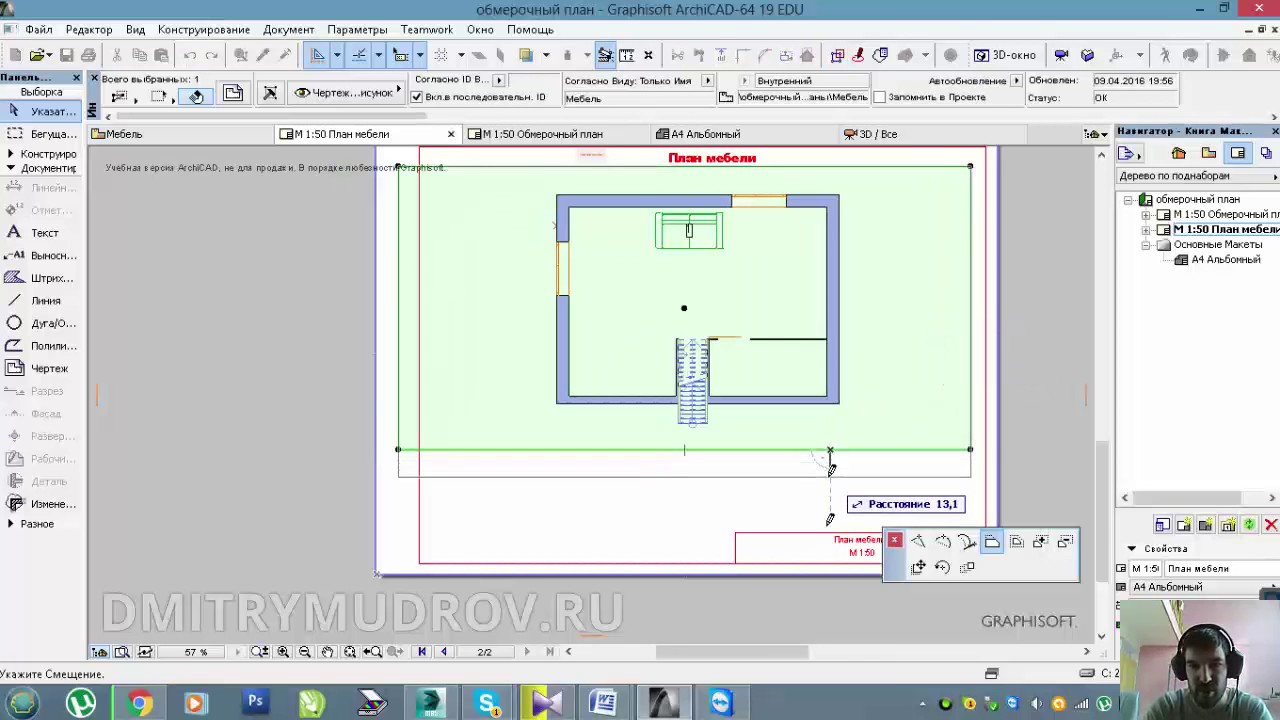

В итоге вы разместите свой чертеж на листе для печати. И зададитесь вопросом. «Нахера блять Зачем такие сложности? Можно же секущей рамкой!». Где-то так я и сказал первый раз. Смотрите дальше.
«Снимки» чертежей располагаются на лэйаутах и автоматически обновляются, когда вы что-то чертите на планах. Кроме удобства в том, что вам не надо постоянно вычерчивать сотни рамок, у вас одна экспликация на всё, вы еще и можете разместить на одном листе несколько чертежей в разных масштабах одновременно.
Например, поменяйте масштаб в основном окне чертежей, сделайте снимок(правой клавишей, сэйв вью энд плэйс он лэйаут) и расположите на лэйауте, потом вернитесь в чертеж поменяйте масштаб и снова расположите на лэйауте. Один и тот же чертеж или деталь продолжают у вас быть в работе в разных масштабах, вы их меняете, перечерчиваете и переключаетесь между масштабами, параллельно на чертежах автоматически меняются толщины линий и размеры букв. Происходит куча всего.
А на лэйаутах всё чистенько и сохраняется как надо на одном листе в том виде и масштабе, как вы хотите.
На рисунке сверху вы видите, что в проекте было уже много лейаутов, другими словами листов печати проекта, которые все видны как на ладони, что тоже приятно.
В самом начале урока я говорил вам, что архикад будет чертить вместо вас и вот почему.

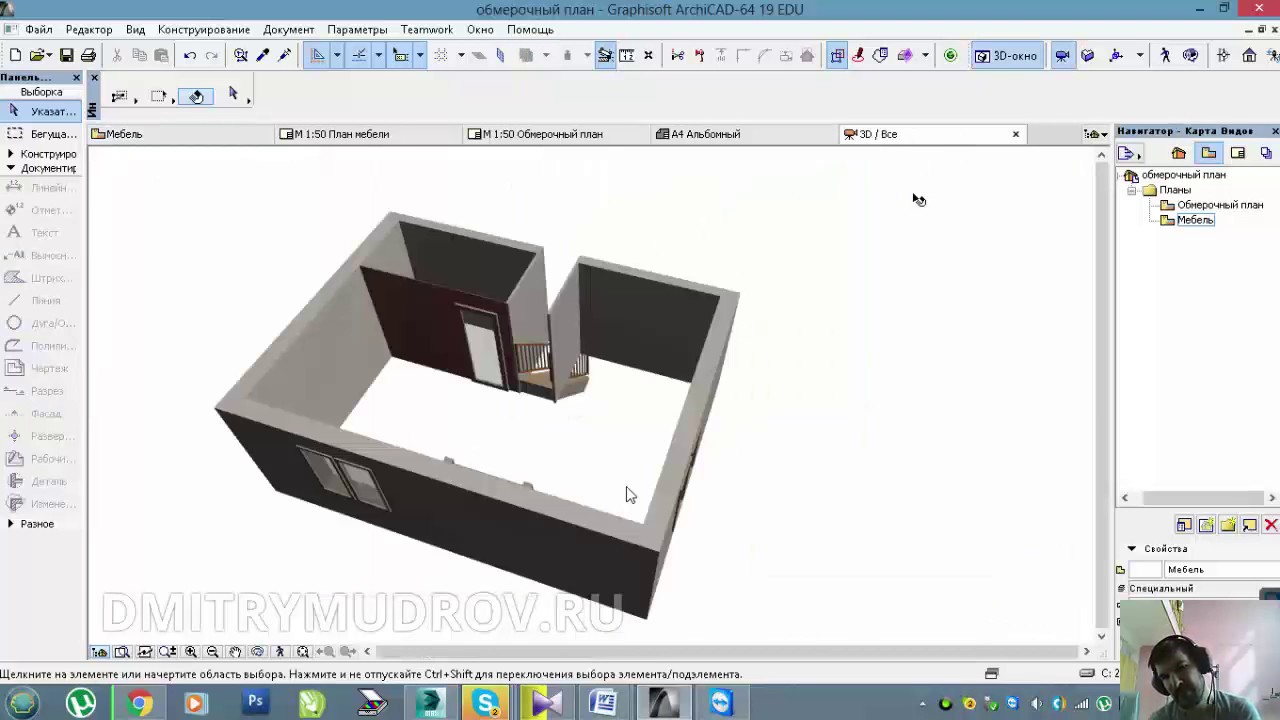

Все вы наверняка знаете про существование разрезов в архикаде и 3д-чертежей. Так вот, сам разрез(если только вы красивенько настроили там все линии) и 3д-чертежи можно тоже отправлять прямо на листы-лэйауты.

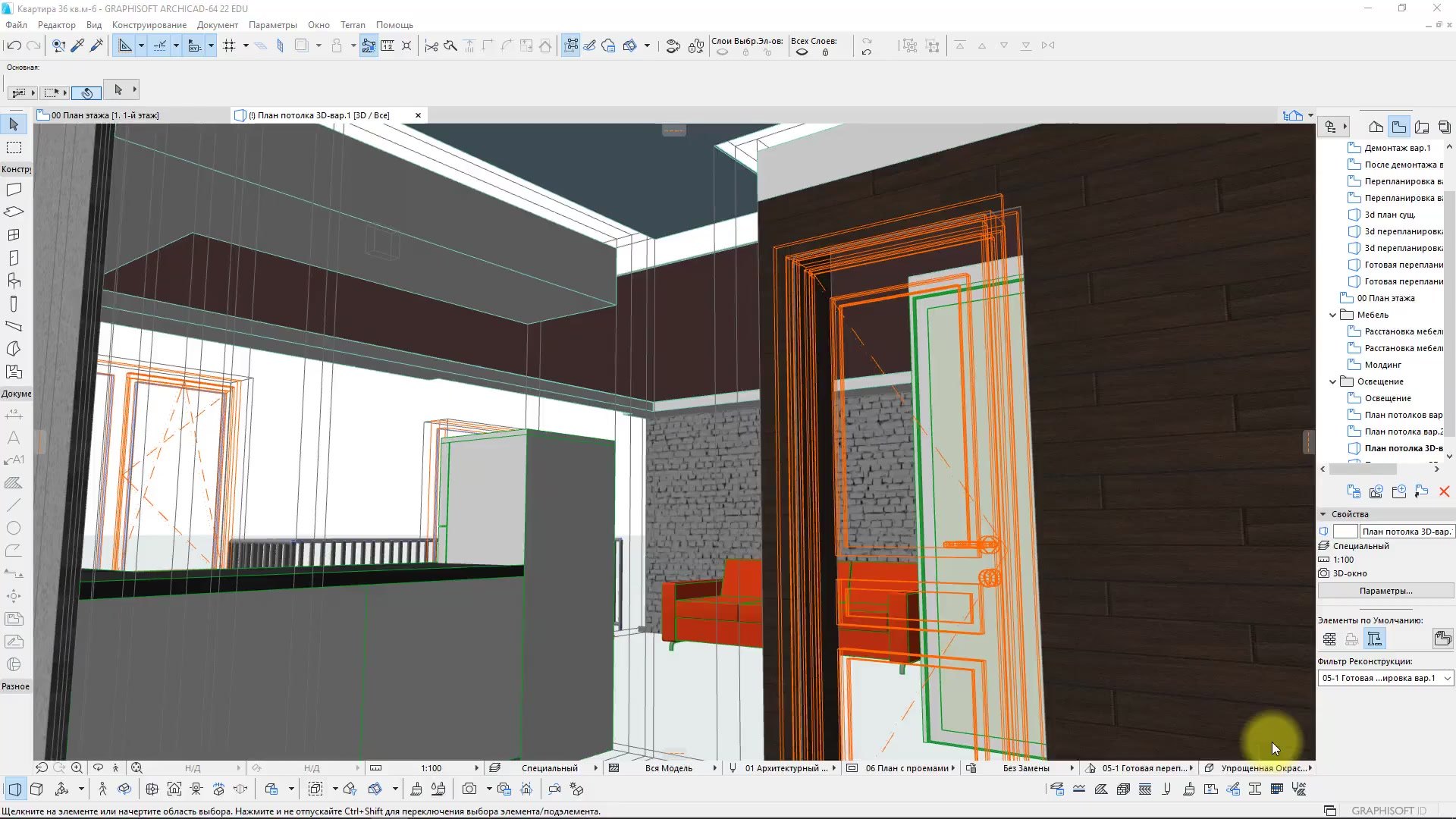

Вы сделаете 3д- модель дома, а в архикаде это одновременно и чертеж(автокад гавно), поставите размеры в 3д-чертеже, поставите размеры в разрезе, отошлете все на лейаут… Потом что-то произошло и вам пришлось одну стенку передвинуть. 3д-чертежи, разрезы, планы, размеры, узлы, всё автоматически обновится за секунду уже на всех листах для печати сразу после вашей правки.
При черчении же «по старинке» нужно будет менять кучу чертежей. С лэйаутами и комбианциями слоёв никакие переделки вам не будут страшны.
Первый раз вы будете настраивать файл и сожалеть о потерянном на это времени, а потом вам будет стыдно признаться, что когда-то вы чертили другим образом.
И в завершение.
Сохранить весь проект или частично несколько листов просто. Выбираем нужные, File>save as>PDF Дальше как на фото.
P.S.
Если вы освоите комбинации слоёв и навигатор, то освоить инструмент Renovation для вас будет гораздо проще, так как там те же принципы. Инструмент Renovation очень удобен для плана кладочного, демонтажа и проектного планов и экономит вам количество слоёв.
Шаблон ArchiCAD | Журнал Софт Культуры
Файл для скачивания
Настя Овсянникова, Алексей Загоруйко
22.01.2021
Время чтения: 5 мин
Шаблон проекта — это файл, в котором настроены основные параметры рабочей среды. Идеального шаблона для ArchiCAD не существует: каждое бюро или архитектор создают шаблоны для разных задач — например, для работы со зданиями и с интерьерами, — а затем дорабатывают их.
Команда Софт Культуры собрала базовый шаблон для работы над студенческими и концептуальными проектами. Рассказываем, как он устроен.
Шаблон разработан для версии ArchiCAD 23 и выше. В нём настроены перья, линии разрезов и фасадов, шрифты и маркеры, а также три стиля графической замены.
Скачать шаблон ArchiCAD
В предустановленных слоях ArchiCAD сложно ориентироваться. В шаблоне Софт Культуры слои разделены на обобщённые группы элементов — «архитектрура», «интерьер», «2D-элементы» и «генплан».
Элементы, правильно разделённые по слоям, очень помогают в работе: при создании схем удобно управлять объектами или копировать только нужные — например, можно просто отключить наружные стены со всеми деталями без поиска слоёв с сердечником и утеплителем или оставить для взрыв-схем только самое важное.
Также в ArchiCAD можно настроить комбинации слоёв, чтобы включать и выключать отображение разных элементов в один клик, а не послойно — так, в одной комбинации слоёв можно объединить стены, окна и перекрытия, а в другой — перекрытия и мебель.
Шаблон включает три комбинации слоёв: «генплан», «планы — концепт» (отображаются только стены, оси и зоны) и «планы — рабочие» (добавляются аннотации и оборудование).
Для подачи чертежей принципиально важен набор перьев. Чтобы сэкономить время на настройку, нужно выбрать из списка перьев набор «Шаблон». Но набор — не единственный возможный вариант для работы с графикой планов, разрезов и фасадов: лучше настроить собственную графику на основе шаблона.
Графическая замена
Графическая замена — это набор правил, с помощью которых настроено отображение на видах (плане, разрезе, фасаде). Графическую замену можно использовать как для настройки графики, так и для поиска ошибок в модели (об этом мы подробнее рассказываем на марафоне «Оптимизация в ArchiCAD»).
В шаблоне настроено три стиля графической замены — «Заливка», «Штриховка» и «Линейный». С помощью дальнейших настроек внутри каждого стиля можно добиться разных эффектов.
Маркеры и шрифты
Оформление чертежей не обходится без хороших обозначений. Настраивать их стиль и шрифт лучше заранее. В шаблоне настроены все основные маркеры — маркеры разреза, фасада и этажа.
Скачать шаблон ArchiCAD
Если вы создали свой шаблон на основе нашего, не забудьте сохранить его правильно:
рус.: Файл → Сохранить как → Тип файла → шаблон ArchiCAD.
eng.: File → Save as → File Type → ArchiCAD Template.
слоями | ВВА БИМ
Щелкните и проведите пальцем, чтобы включить или выключить несколько слоев, вместо того, чтобы выбирать разделы списка.
Вот небольшая заметка о концепции группы пересечения слоев в нашем шаблоне. Мы используем 4 числа в большинстве настроек слоя нашего проекта:
- 0 для слоев, которые скрыты и не должны пересекаться с видимыми элементами в данной комбинации слоев
- 1 предназначен для слоев, настроенных на пересечение, и должен быть наиболее распространенным, особенно среди видимых слоев .
- 2 — для слоев, которые не должны пересекаться со стандартными групповыми слоями «1». Примеры условий, при которых может потребоваться уровень группы 2 :
- поперечные стропила или наклонная нарезка, которые необходимо завести в вертикальную и горизонтальную нарезку (это всегда приводит к неаккуратному соединению)
- стены обрезаются с помощью SEO до плана крыши, обрезанная часть которого мешает содержимому над крышей
- уже настроены слои по умолчанию для этих условий:
- А | КРЫША – ВНЕШНЯЯ ОТДЕЛКА, НЕПЕРЕСЕКАЮЩАЯСЯ
- А | СТЕНА – ВНЕШНИЙ ПРИНАДЛЕЖНОСТЬ.
НЕПЕРЕКРЕЧАЮЩИЙСЯ - ИИ | ПРОФИЛЬ.ОТДЕЛКА НЕПЕРЕСЕЧНАЯ
- 999 обычно используется для содержимого модуля, размещенного из файлов IFC, полученных от консультантов.
- Эта переменная не учитывается в нашем шаблоне, так как координация IFC осуществляется на основе проекта за проектом
НЕПЕРЕКРЕЧАЮЩИЙСЯ Стены могут быть связаны друг с другом и другими типами элементов в зависимости от нескольких факторов. Во-первых, приоритет пересечения слоев определяет, какие слои будут пересекаться. Во-вторых, строительные материалы определяют, как разные составные или нестандартные обшивки профилей взаимодействуют друг с другом. Наконец, порядок соединения стен и балок определяет, в каком порядке будут пересекаться стены или балки.

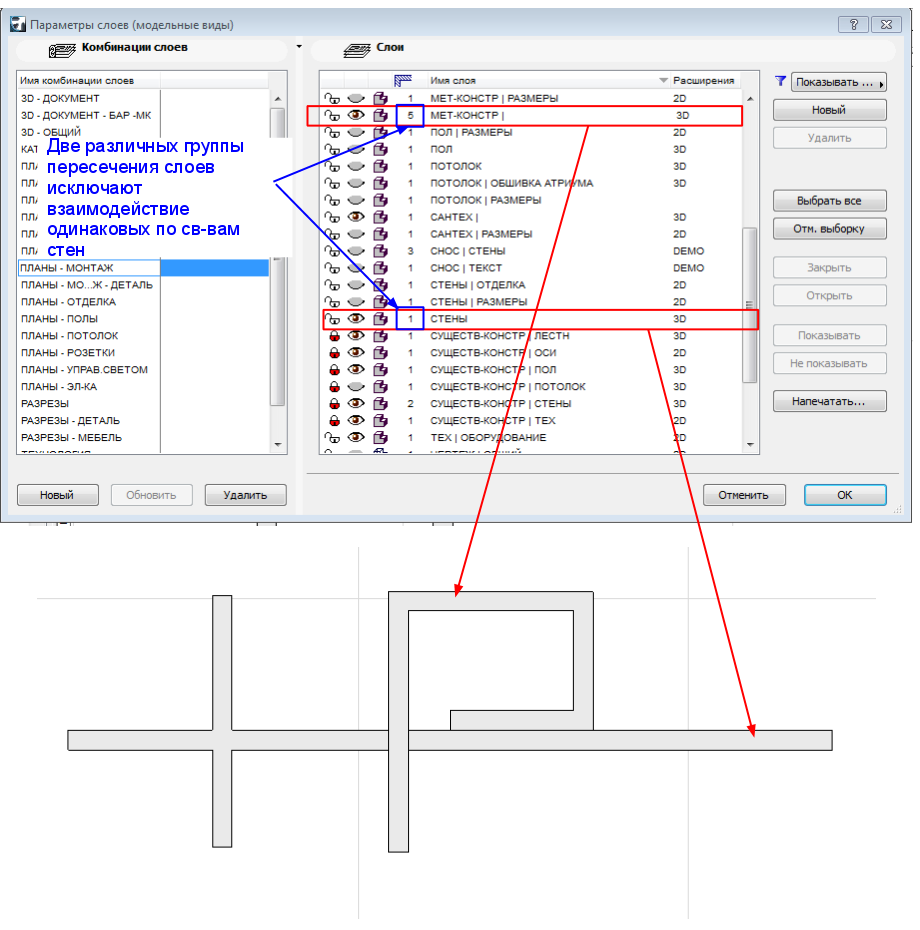

Приоритет пересечения слоев
Стены с разными приоритетами пересечения слоев не пересекаются в плане.
Стены перекрываются с опорной линией.
Приоритет строительного материала
Стены с различными основными строительными материалами будут иметь разделительную линию в центре. Обшивки могут быть прорезаны сердцевиной, если отделочные обшивки имеют более низкий приоритет строительного материала, даже если опорная линия установлена на сердцевину стены.
Соединение Порядок
Все стены имеют одинаковый порядок соединения (8)
Горизонтальные и наклонные стены имеют более высокий порядок соединения (10)
Вертикальные и наклонные стены имеют более высокий порядок соединения (10)
Если у вас есть два проекта зданий для одной и той же площадки, вы можете избежать нескольких моделей площадок/моделей зданий, разбросанных по среде вашей модели, создав две новые комбинации слоев.
Сначала создайте два новых модуля комбинаций слоев, вариант A и B, затем три новых слоя. Первый — это «слой модулей», который содержит все общие элементы хотлинков. Следующие два слоя — это слои-переключатели, один из которых включен только с комбинацией слоев «A», другой — только с комбинацией слоев «B».
Последний шаг — назначить хотлинки одному из переключаемых слоев (сегодня я узнал об этом кое-что новое!). Сначала выберите хотлинк, который будет назначен для переключения слоя A, перейдите в «Файл» > «Внешний контент» > «Настройки модуля хотлинка».
Измените основной уровень для этого модуля на правильный уровень переключения и выполните следующие действия для каждого модуля, который будет частью схем варианта A или варианта B.
Эта запись была опубликована wwabim в разделе Слои и помечена как Горячие ссылки, Управление слоями, Слои, Модули . Читая недавно сообщение Shoegnome, я наткнулся на концепцию, которую я интегрировал в нашу последнюю версию шаблона.
Невидимые слои могут повлиять на модель. Для таких элементов, как операторы SEO, это хорошо. Для таких вещей, как крыша, только стены или элементы отделки, которые отображаются на одном виде, но не все это может быть проблематичным. Вы можете получить отключенные элементы, которые мешают внешнему виду вашей модели. Изменяя все слои, которые отключены для определенной комбинации слоев, на группу пересечения «0», вы уменьшаете или устраняете вероятность этого.
Эта запись была опубликована wwabim в разделе Слои и помечена как Атрибуты, Группы пересечения слоев, Управление слоями, Слои . Если к балке и колонне применен сложный профиль, представляющий отделку, вам может быть сложно настроить их правильно под углом.
Обратите внимание на перекрывающиеся «квадратные» поля на пересечении на изображении ниже.
Компания Boyce недавно разработала решение, позволяющее быстро решить проблему отсутствия взаимодействия между балками и колоннами. Вставьте трансформируемый объект в виде одной плоскости под углом 45º через точку пересечения. Используя эту плоскость в качестве оператора с вытягиванием вверх на колонне и с выдавливанием вниз на балке, вы получите четкую обрезку под углом на фасадах, разрезах и видах модели.
Обратите внимание на линию под углом, показанную на изображении ниже, поскольку к балке и колонне применяются разные поверхности. Это бонусный совет, если вы хотите выразить митру в своих документах и модели.
В большинстве случаев мы хотим, чтобы митра «исчезла». Если вы применяете одинаковые строительные материалы и поверхности к балке и колонне, пересечения очищаются. Вы увидите линию, на которой пересекаются две кривые, но это связано с обработкой кривых и плоскостей.
В большинстве случаев этот профиль можно изменить, чтобы использовать плоскость, а не кривую, для представления выпуклой части отделки; это даст чистое пересечение по всей митре.
на WordPress.com.
Открытый шаблон Shoegnome 18.3 и улучшения слоя
9 марта 2015 г.
Открытый шаблон Shoegnome 18.3 и улучшения слоев
Я обновил свой шаблон ArchiCAD. Вы можете получить последнюю версию здесь. Помните, это бесплатно, если вы этого хотите. В этой итерации моего шаблона я сделал одно незначительное и одно серьезное изменение.
The Tiny Update
В течение многих лет я использовал объект центральной линии Джеймса Мюррея. Первоначально я нашел его для ArchiCAD 9 и усердно использовал его с момента моей первой работы в ArchiCAD в 2006 году.
Несколько недель назад Джеймс выпустил обновленную версию Object для версии 16 и новее. Вы можете скачать его прямо с Onland.info. В обновленной версии этого простого объекта документации добавлена возможность включения строки под текстом и несколько других незначительных улучшений. Это здорово, и это хороший пример унификации документации для удаления лишних элементов: вместо «C», «L» и линии теперь вам нужен только один размещаемый Объект (который может отображаться на нескольких историях!). Да, да, конечно. ArchiCAD должен иметь что-то подобное из коробки, и это должно быть частью Инструмента измерения. Но это не так. И Объект Джеймса существует, и он великолепен. И я встроил его в свой шаблон, потому что это прекрасный элемент графических данных.
Большое обновление
Я переработал свои слои. Я не знаю, почему мне потребовалось так много времени, чтобы сделать это. Когда вы открываете последнюю версию моего шаблона и смотрите на слои, изменения очевидны. Для получения подробной информации о том, почему я внес это изменение и каковы конкретные нюансы, ознакомьтесь с моим недавним постом на BIM Engine: Теория слоев ArchiCAD, часть 5: Имена атрибутов и тирания алфавитного порядка.
На самом деле я много писал о своих теориях Layer и Pen Set. Если вы не читали эти статьи, возможно, вам захочется. Все последние сообщения рассказывают о вещах, которые я включил в открытый шаблон Shoegnome.
Теория слоев
- Часть 1: LEGO и слои
- Часть 2: Вам нужен этот слой?
- Часть 3: Комбинации слоев
- Часть 4: Различные виды моделей
- Часть 5: Тирания алфавитного порядка
Наборы ручек
- Наборы ручек, часть первая
- Наборы ручек, часть вторая
- Наборы ручек, часть третья
- Наборы ручек, часть четвертая
- Наборы ручек, часть пятая
- Наборы ручек, часть шестая
- Наборы ручек, часть седьмая
- Наборы ручек, часть восьмая
Дополнительные мысли:
- Чтобы получить последнюю версию шаблона: Shoegnome Open Template — v18.3.
- Чтобы получить сохраненный шаблон для 17, мой исходный шаблон ArchiCAD 17 или мой шаблон ArchiCAD 17, сохраненный для 16, прокрутите вниз FAQ Shoegnome Open Template FAQ.
