Разрезы на чертеже: Обозначение разреза на чертеже ГОСТ, для чего применяют на чертежах разрезы

Обозначение разреза на чертеже ГОСТ, для чего применяют на чертежах разрезы

Производство любого предмета, будь то составной элемент сложного механизма или целое здание, начинается с работы конструктора по проектированию. Графический чертеж изделия должен быть детализирован настолько точно и четко, чтобы исполнитель сумел прочесть его и выполнить продукт любых размеров и самых сложных форм.

Для чего применяют на чертежах разрезы

Разрезы применяют при проекции полых форм или деталей с углублениями, отверстиями. Внутреннее очертание таких экземпляров на схемах можно изобразить штриховыми линиями. Но в этом случае понадобится  достаточно большое количество штриховых линий, которые пересекутся с линиями контура и между собой. Это затрудняет чтение схемы и может привести к искажениям при изготовлении готового продукта. Чтобы исполнитель имел пред глазами ясный пример внутреннего устройства детали, используют разрез.

Разрез — это изображение объекта, которое получается, если воображаемо рассечь его одной или несколькими плоскостями. Ту часть этого объекта, что находится между вашим взглядом и секущей плоскостью, мысленно отбросьте. На плоскости проекций изобразится то, что получается в самой секущей поверхности — фигура сечения предмета, а также то, что остается в зоне видимости за фигурой.

Что нужно знать, при применении разрезов:

• внутренний контур, который в черчении обозначается штриховыми линиями, теперь становится видимым — обведите его сплошными основными чертами;
• сплошные основные черты, отображающие элементы на части экземпляра, что перед рассекающей поверхностью, проводить не надо;
• фигуру сечения в разрезе заштрихуйте так, как диктуют нормы ГОСТа — в зависимости от вида материала, из которого изготовлен объект;
• представляемое рассечение экземпляра имеет отношение только к этому конкретному разрезу, изменять другие его начертания не стоит.

Разрезы бывают простые и сложные — все зависит от того, каким количеством плоскостей вы планируете разрезать деталь в своем представлении.

Простые делят на вертикальные, горизонтальные и наклонные. Зависит от положения сечения относительно горизонтальной области проекций.

Сложные типы подразделяются на ломаные и ступенчатые.

Источник: cadinstructor.org

Как показать разрез на чертеже по ГОСТ

Единая система конструкторской документации ГОСТ 2.305-2008 четко диктует, как изобразить сооружения и их составные элементы на чертежах (электронных моделях). Эти правила актуальны для всех производственных отраслей. Способы выполнения штриховки различных материалов регламентирует ГОСТ 3.306-68.

Рисунок на чертеже делается по методу прямоугольного проецирования, когда вы предполагаете расположение объекта между вами и соответствующей областью проекций. Чертежный рисунок на фронтальной области принимается в качестве главного, поэтому и располагать объект нужно относительно этой поверхности так, чтобы отображение на ней давало наиболее полное представление о его форме и размерах

Источник: cadinstructor. org

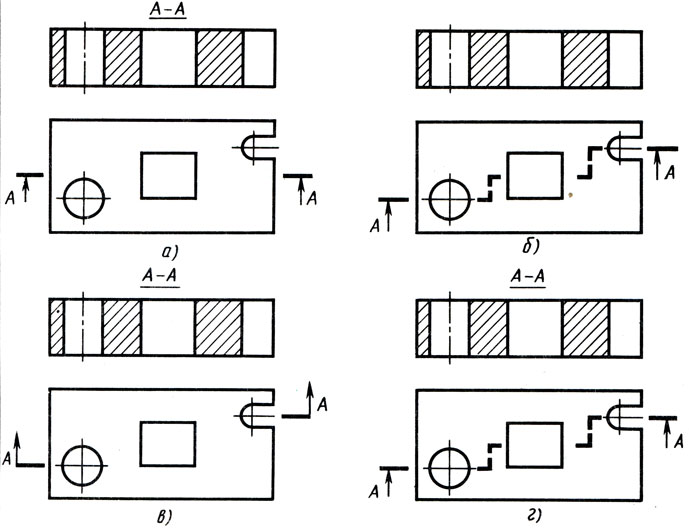

Для выделения разрезов положение секущей поверхности на чертеже отмечается разомкнутой чертой, толщина которой устанавливается в зависимости от толщины основной черты s. Первые и последние штрихи линии сечения не должны пересекать контур соответствующего изображения, на них показывается стрелками направление взгляда. Стрелки наносятся на расстоянии 2…3 мм от внешнего конца штриха.  При сложном разрезе штрихи разомкнутой линии сечения проводят также у ее перегибов.

Разрезы по правилам отмечают надписью всегда из двух букв через тире. При таком обозначении используют прописные буквы русского алфавита размером шрифта 7…10 мм по порядку без повторений, за исключением букв И, О, X, Ъ, Ы, Ь.  Буквы располагаются рядом со стрелками (в противоположной стороне от контура изображения), а также над разрезом.

Источник: sites.google.com

Если секущая плоскость и плоскость симметрии предмета совпадают, а разрезание выполнено на месте соответствующего вида в проекционной связи и не разделено каким-либо другим изображением, то для горизонтальных, вертикальных и профильных разрезов выделять  положение секущей поверхности не нужно и разрез надписью не сопровождать.

Сложные и простые наклонные разрезы подписывают всегда.

В строительных проекционных документах у линии сечения взамен букв допускается применение цифр.

Фронтальный

Источник:  zhannet.jimdofree.com

Вертикальный фронтальный разрез — это изображение, которое получается при мысленном рассечении объекта секущей плоскостью. Она в этом случае должна быть парал­лельной фронтальной плоскости проекций.

Профильный

Источник: jimcdn.com

Это другой вид вертикального разреза. Получается, если мысленно рассечь деталь секущей плоскостью, которая на этот раз должна быть параллельна профильной плоскости проекций.

Горизонтальный

Источник: jimcdn.com

В строительных чертежах их горизонтальные виды еще называют планами. Как следует из самого названия, получается в том случае, если в своем воображении рассечь изделие плоскостью, которая  параллель­на горизонтальной плоскости проекций.

Наклонный

Источник: jimcdn.com

При таком разрезании секущая и горизонтальная плоскости создают между собой непрямой угол. Наклонный разрез используют в определенных случаях:

• если плоскость симметрии элемента образует острый угол с фронтальной или горизонтальной плоскостью проекций, тогда плоскость разрезания просто с ней совмещают;
• если оси соседних отверстий или частей объекта параллельны и находятся в одной плоскости, а она, свою очередь, перпендикулярна горизонтальной или фронтальной и наклонена по отношению к третьей, тогда секущую плоскость совмещают с осями отверстий или частей;
• если общая форма призматического элемента предмета образует острый угол с горизонтальной плоскостью, тогда секущая плоскость проходит перпендикулярно границе элемента.

При построении и расположении и наклонного типа учитывайте направление стрелок на черте сечения. Наклонный разрез можно изобразить на любом месте поля чертежа, а также повернуть до положения, которое принято для этой детали на главном изображении. В этом случае не забудьте к надписи добавить  знак «повернуто».

Местный

Источник: jimcdn.com

Этот способ рассечения помогает выяснить, как  устроено сложное изделие в отдельном ограниченном месте. На виде местный разрез ограничивают волнистой чертой или чертой с изломом. Важно, чтобы линии ограничения не совпадали с какими-либо другими. Обычно местные разрезы на виде не обозначают.

Ступенчатый

Источник: jimcdn.com

Здесь в воображаемом рассечении объекта должны участвовать, как минимум, две, можно и больше, параллельные плоскости. На чертеже вы имеете право их условно совместить. Так же, как и простые разрезы, ступенчатые можно сделать и горизонтальными, и фронтальными, и профильными.

Ломаный

Источник: jimcdn.com

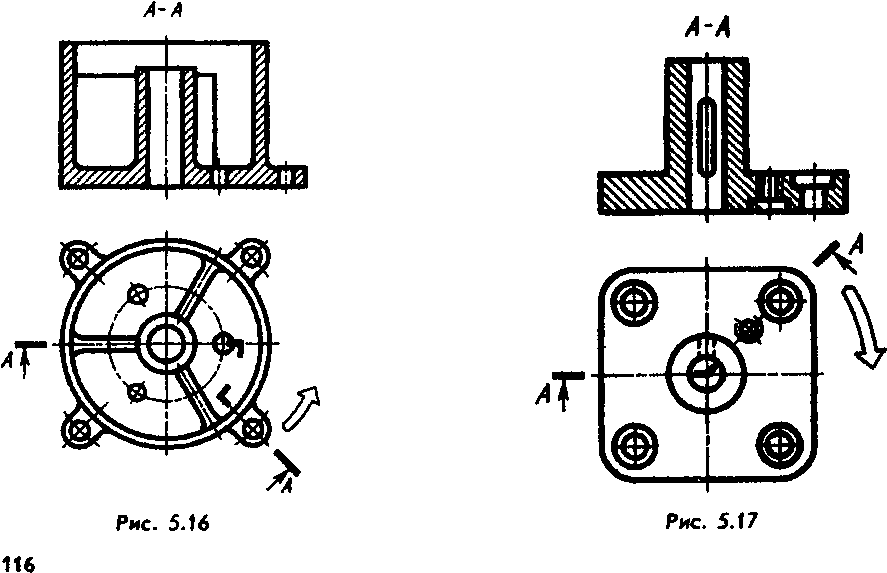

Сложный ломаный разрез получается, когда в вашем воображении рассечение происходит пересекающимися плоскостями. Чтобы изобразить на схеме, условно поворачивайте это множество секущих плоскостей до тех пор, пока не совместите их в одну плоскость.

Направление поворота может быть произвольным.

Совмещение вида и разреза на чертеже

• горизонтальные, фpонтальные и пpофильные pазpезы могут pасполагаться на месте соответствующих основных видов;









Источник: cadinstructor.org

• при соединении вида и соответствующего pазpеза друг от друга их схематически отделяют волнистой сплошной чертой или изломанной чертой. Совпадать с другими линиями чертежа они не должны;

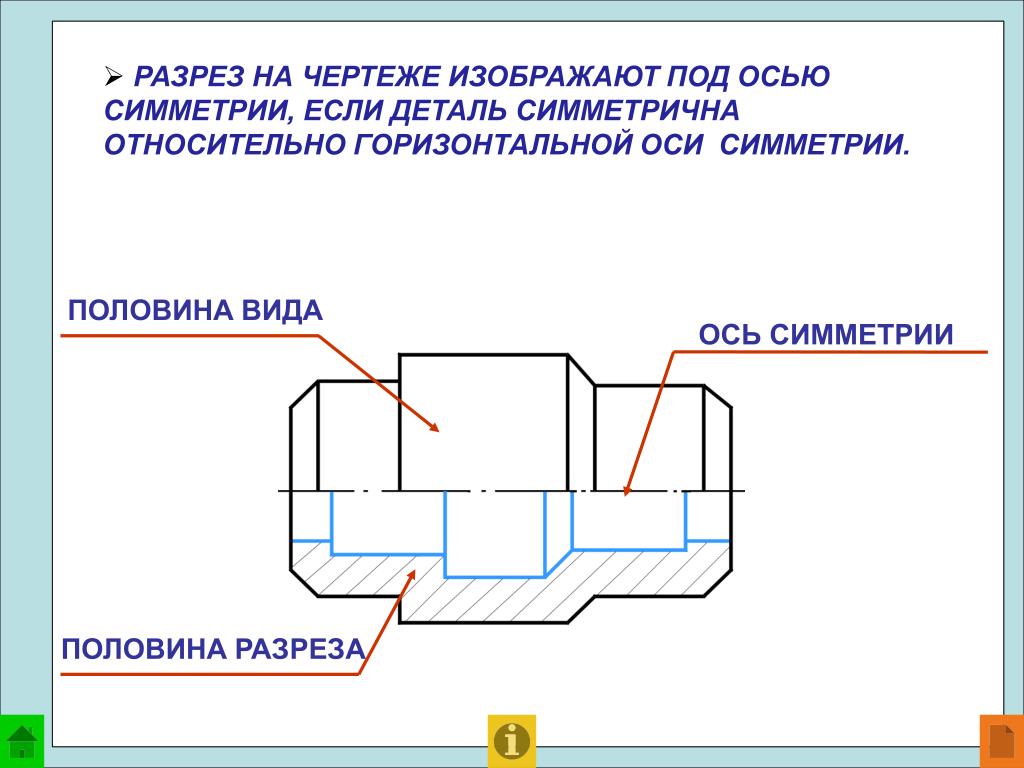

• при соединении симметричных половин вида и соответствующего pазpеза разделительной линией служит ось симметpии;
• соединять половину вида с половиной pазpеза, если какая-либо линия рисунка совпадает с осевой, напpимеp, pебpом, нельзя. Можно большую часть вида соединить  меньшей частью pазpеза или наоборот;
• если изображается тело вращения, то допустимо pазделить между собой вид и pазpез совпадающей со следом плоскости симметрии тонкой штpихпунктиpной линией.
• пpи соединении половин вида и соответствующего pазpеза, спpава от веpтикальной оси и снизу от гоpизонтальной располагается разрез;
• местные pазpезы на виде выделяются сплошными волнистыми линиями, ни в коем случае не совпадающими с другими линиями изображения;

Источник: cadinstructor.org

• фигуpы сечения, полученные pазличными секущими плоскостями в сложном pазpезе, никакими линиями pазделять не нужно;
• расположение сложного ступенчатого pазpеза возможно не только на месте основного вида, а и в любой части чеpтежа;

Источник: cadinstructor.org

• если совмещенные плоскости ломаного разреза будут паpаллельны одной из основных плоскостей пpоекций, то его возможно поместить на соответствующем виде.
• ступенчатый и ломаный разрезы допускается соединить в виде одного сложного разреза.

Сколько может быть разрезов на одном чертеже

Стандарты диктуют для проектировщиков размещать минимальное количество всех типов изображений. Это касается видов, сечений и разрезов. Одновременно нужно руководствоваться  главным правилом — наличие изображений призвано обеспечивать полное представление об изделии. Для полноты картины должны применяются условные обозначения, надписи и знаки, установленные стандартами.

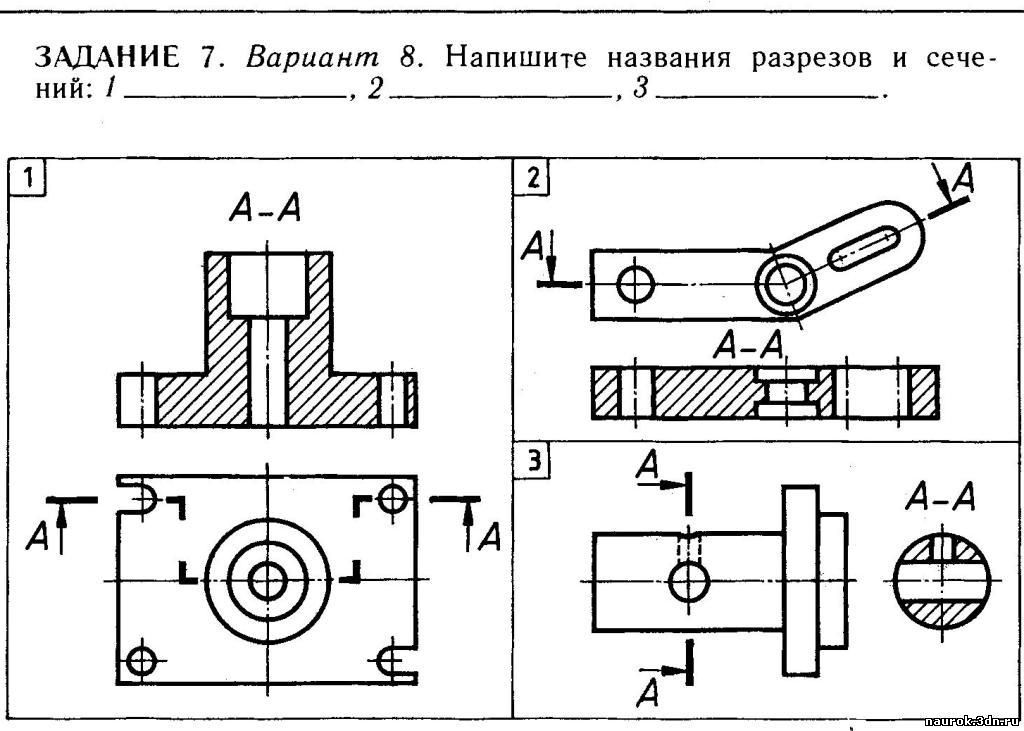

Отличие сечения от разреза

Между такими типами изображений, как разрез и сечение, довольно много общего. И то, и другое — результат воображаемого рассечения какого-то продукта одной или несколькими плоскостями. Положение секущей плоскости в схемах указывается одинаковой линией сечения в обоих случаях. Далекий от тематики человек может вообще не найти на планах и схемах различий между ними. Но отличия все-таки есть.

• разрез демонстрирует то, что находится и в секущей плоскости, и за ней, в то время как сечение дает представление лишь о том, что находится непосредственно в секущей плоскости;
• сечение — это способ показать поперечную форму продукта. Для выделения обозначается штриховкой по типу материала, из которого будет изготовлен этот продукт.

В зависимости от расположения на чертеже, сечения разделяются на вынесенные и наложенные. Вынесенный вид располагают чаще всего на свободном поле и обводят основной линией. Наложенный — непосредственно на изображении предмета и обводят тонкой линией.

На самом деле тонкостей и профессиональных моментов в работе над чертежом достаточно много. Если вы не хотите «промахнуться» в своей письменной лабораторной или курсовой работе на графическом моменте, обратитесь за квалифицированной помощью на сервис Феникс.Хелп, где вам с радостью помогут.

инструкция по оформлению конструкторских чертежей по ЕСКД

При выполнении любого чертежа следует четко следовать инструкции по оформлению конструкторских чертежей (ЕСКД). Там четко описаны требования в изображению предмета в разрезе. А вот что такое разрез, какие бывают разновидности и как его изображать – сейчас мы с вами и узнаем.

Основы оформления чертежей по ЕСКД: что такое разрезы и какими они бывают?

Разрез – это изображение объекта путем мысленного рассечения одной или нескольких его плоскостей.

Благодаря разрезам можно увидеть, что находится в секущей плоскости, а также за ней.

Простые разрезы

Простые разрезы (с одной секущей плоскостью) делятся на:

• горизонтальные;
• вертикальные;
• наклонные.

Вертикальные разрезы в свою очередь бывают:

• фронтальными;
• профильными.



Простой разрез



Сложные разрезы

Сложные разрезы (с несколькими секущими плоскостями) бывают ступенчатыми и ломаными. Ступенчатые в свою очередь разделяют на:

• фронтальные;
• горизонтальные.



Сложный разрез



Основные правила оформления разрезов чертежей ЕСКД

При создании секущей плоскости ее положение следует показывать при помощи толстой разомкнутой линии (1,5 s, где s – это толщина основной линии).

Длина каждого штриха должна равняться 8-20 мм. Необходимо стрелками показать направление взгляда, причем стрелки должны быть расположены перпендикулярно штрихам. Кроме того, стрелки должны быть расположены на расстоянии 2-3 мм от наружных краев штриха.



Образец



Название секущей плоскости пишется кириллицей и прописными буквами. Буквы следует наносить параллельно горизонтальным линиям главной надписи без учета положения стрелок.

В случае, когда секущая плоскость совпадает с плоскостью симметрии при выполнении простого разреза, по проекции связанного с главным изображением, секущую плоскость не следует изображать, а сам разрез не нужно подписывать.



Образец 1





Образец 2





Образец 3





Образец 4



Основные сведения по оформлению чертежей демонстрируют нам изображения всех разновидностей разрезов.

Основные требования к оформлению чертежей: как правильно выполнять разрезы?

Горизонтальный, профильный или фронтальный разрез можно выполнять на месте соответствующего основного вида.



Образец 5



Соединение части соответствующего разреза и части вида допускается лишь при их разделении линией с изломом или сплошной волнистой линей, которая не должна совпадать с любыми другими линиями изображения. Хотелось бы напомнить, что в любое время вы можете заказать чертежи.

Кстати! Для наших читателей сейчас действует скидка 10% на любой вид работы

Типы соединения

Если нужно соединить половину вида и половину разреза, являющихся симметричными фигурами, то разделяющей линией станет сама ось симметрии.

Половину вида нельзя соединять с половиной разреза в том случае, если хоть одна линия изображения совпадает с осевой. В таком случае нужно соединить большую часть вида с меньшей частью разреза или наоборот.

Разрез можно разделить и при помощи тонкой штрихпунктирной линии, которая совпадает со следом плоскости симметрии не предмета полностью, а его отдельных частей, если они представляют тело вращения.



Местный разрез



Соединяя половину вида с половиной разреза, разрез нужно размещать слева от вертикальной оси и под горизонтальной.

Местный разрез должен обозначаться сплошной волнистой линией, при этом не допускается ее совпадение с других линиями изображения.

Ломаный разрез



Образец 9



При изображении ломаного разреза секущая плоскость условно поворачивается до момента соединения в одну плоскость. И направление поворота не обязательно должно совпадать с направлением взгляда.

Если вдруг совмещенные плоскости будут параллельны какой-нибудь основной плоскости проекций, то можно разместить ломаный разрез на месте соответствующего вида.

Вот вы и узнали, как правильно оформлять чертежи А0, А1, А2, А3 и другие. Прочие требования по оформлению разрезов в чертежах можно изучить более подробно в методических рекомендациях ЕСКД и ГОСТ.
