Зачем видеокарте подставка, или как не выломать разъем PCI Express
- Компьютерный магазин
- Блог
- Видеокарты (videocard)
- Зачем видеокарте подставка, или как не выломать разъем PCI Express
Автор статьи: Сергей Коваль ([email protected])
Опубликовано: 8 ноября 2022
Последние модели видеокарт выделяются не только повышенной производительностью, но и внушительными габаритами
Топовые модели могут весить до 3,5 кг. Именно подставка не даст разъему PCI Express поломаться под такой нагрузкой.
Монстры среди видеокарт
Производители в погоне за мощностями начали переходить все рамки. Так, топовая модель от NVIDIA GeForce RTX 4090 затягивает на весах практически 2,2 кг. Еще одна популярная модель RTX 3090 Founders Edition не слишком уступает по этому показателю. При этом она не сильно длиннее и но сколько объемнее.
В любом случае устройства огромные и тяжелые.
Другие вендоры не стали отставать от общей тенденции. Более того, начали оснащать свои устройства сложными системами охлаждениями. Решение от ASUS — GeForce RTX 4090 STRIX: для ее установки желательно свободное пространство в четыре слота, а итоговый вес доходит 2,5 кг.
Разъем PCI Express появился ровно 20 лет назад. Разработчики тогда не задумывались, что пройдет несколько десятилетий, и разъемы будут подвергаться колоссальным механическим нагрузкам. Видеокарта фиксируется несколько болтами в скобе, но огромная часть устройства находится в воздухе. Когда, карта весила до 1 кг, то ничего страшного не происходило. Однако сейчас масса начала достигать неприличных значений и производитель не планируют останавливаться.
Например, один китайский производитель презентовал GeForce RTX 4090 Maximus X с уровнем. Это сделано с целью быстро обнаружить провисание. Тем самым, исключить неприятную ситуацию в дальнейшем.
Соответственно, разъем PCI Express будет и дальше подвергаться колоссальным нагрузкам. Чтобы исключить его поломку, специалисты рекомендуют установить специальную подставку под видеокарту. Остается только разобраться в особенностях такого приспособления, можно ли его изготовить самостоятельно.

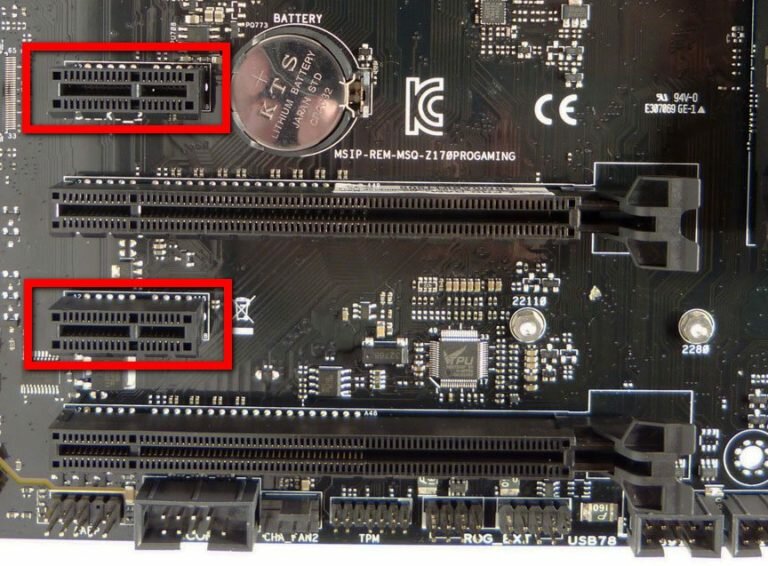

Модификации PCI-e портов
Если видеокарта немного проседает, сразу ничего чрезвычайного не произойдет. Однако продолжительная нагрузка может привести к излому. Через несколько лет использования может произойти отслоение дорожек от платы. Наиболее тяжелые видеокарты могут и полностью выломать разъем.
Чтобы исключить такие проблемы, производители начали производить платы с усиленными PCI-e портами. Под воздействием большого веса разъем постепенно разбалтывается, что приводит к потере контактов.
Подставки
Ведущие производители нашли решение проблемы. Они стали комплектовать свои устройства специальными подставками. Причем появились разные модели, нестандартной формы и даже с подсветкой. Процесс установки занимает несколько секунд. Одна сторона фиксируется к дну системного блока с помощью скотча или магнита. Сейчас появились версии, которые фиксируются с помощью болтов в разъемы для штатных заглушек.
Конечно, подставка грамотное решение. Однако их стоимость довольно серьезная. Естественно, это многих напрягает, учитывая, что цены на видеокарты постоянно повышаются.
Подставка собственными руками
Если не хотите переплачивать, можно воспользоваться некоторыми советами местных умельцев. Самый просто вариант – это подставить карандаш, подрезав его на необходимую высоту. Еще один интересный вариант – мебельная ножка.
Можно поэкспериментировать и задействовать некоторые детали конструктора лего или обратиться к услугам 3D печати. Главное проявить фантазию и сделать все аккуратно.
Устанавливаем видеокарту вертикально
Еще одна интересная мысль – установить карту вертикально. Это автоматически исключит провисание. Такая возможность существует, но для этого нужно приобрести специальный корпус. В нем материнская плата устанавливается таким образом, что разъемы оказываются вверху. Таких корпусов мало, придется потратить некоторое время, чтобы отыскать подходящий вариант. Не забываем, что и стоимость будет высокой.
Второй вариант — установка карты через райзер на ребро. Такая опция есть у большего количества корпусов, но на текущий момент главная сложность это райзеры версии pci-e 5.0. На текущий момент их буквально пара моделей, да и то от сомнительных производителей.
Заключение
Видеокарты и дальше будут прогрессировать, а их вес кардинально увеличиваться. Подставки будут становиться все более актуальными, так как вероятность поломки разъема будет постоянно возрастать. Лучше действовать на опережение и установить надежную опору. Ее можно купить или приобрести самостоятельно.
