Интерфейсы подключения жестких дисков: IDE, SATA, SCSI
Здравствуйте! В прошлой статье мы с вами в подробностях рассмотрели устройство жесткого диска, но я специально ничего не сказал про интерфейсы — то есть способы взаимодействия жесткого диска и остальных устройств компьютера, или если еще конкретней, способы взаимодействия (соединения) жесткого диска и материнской платы компьютера.
А почему не сказал? А потому что эта тема — достойна объема никак не меньшего целой статьи. Поэтому сегодня разберем во всех подробностях наиболее популярные на данный момент интерфейсы жесткого диска. Сразу оговорюсь, что статья или пост (кому как удобнее) в этот раз будет иметь внушительные размеры, но куда деваться, без этого к сожалению никак, потому как если написать кратко, получится совсем уж непонятно.
Понятие интерфейса жесткого диска компьютера
Для начала давайте дадим определение понятию «интерфейс». Говоря простым языком (а именно им я и буду по-возможности выражаться, ибо блог то на обычных людей рассчитан, таких как мы с Вами), интерфейс — способ взаимодействия устройств друг с другом и не только устройств.
Например, многие из вас наверняка слышали про так называемый «дружественный» интерфейс какой-либо программы. Что это значит? Это значит, что взаимодействие человека и программы более легкое, не требующее со стороны пользователя большИх усилий, по сравнению с интерфейсом «не дружественным». В нашем же случае, интерфейс — это просто способ взаимодействия конкретно жесткого диска и материнской платы компьютера. Он представляет собой набор специальных линий и специального протокола (набора правил передачи данных). То есть чисто физически — это шлейф (кабель, провод), с двух сторон которого находятся входы, а на жестком диске и материнской плате есть специальные порты (места, куда присоединяется кабель). Таким образом, понятие интерфейс — включает в себя соединительный кабель и порты, находящиеся на соединяемых им устройствах.
Ну а теперь самый «сок» сегодняшней статьи, поехали!
Виды взаимодействия жестких дисков и материнской платы компьютера (виды интерфейсов)
Итак, первым на очереди у нас будет самый «древний» (80-е года) из всех, в современных HDD его уже не встретить, это интерфейс IDE (он же ATA, PATA).
IDE — в переводе с английского «Integrated Drive Electronics», что буквально означает — «встроенный контроллер». Это уже потом IDE стали называть интерфейсом для передачи данных, поскольку контроллер (находящийся в устройстве, обычно в жестких дисках и оптических приводах) и материнскую плату нужно было чем-то соединять. Его (IDE) еще называют ATA (Advanced Technology Attachment), получается что то вроде «Усовершенствованная технология подсоединения». Дело в том, что ATA — параллельный интерфейс передачи данных, за что вскоре (буквально сразу после выхода SATA, о котором речь пойдет чуть ниже) он был переименован в PATA (Parallel ATA).
Что тут сказать, IDE хоть и был очень медленный (пропускная способность канала передачи данных составляла от 100 до 133 мегабайта в секунду в разных версиях IDE — и то чисто теоретически, на практике гораздо меньше), однако позволял присоединять одновременно сразу два устройства к материнской плате, используя при этом один шлейф.
Причем в случае подключения сразу двух устройств, пропускная способность линии делилась пополам. Однако, это далеко не единственный недостаток IDE. Сам провод, как видно из рисунка, достаточно широкий и при подключении займет львиную долю свободного пространства в системном блоке, что негативно скажется на охлаждении всей системы в целом. В общем IDE уже устарел морально и физически, по этой причине разъем IDE уже не встретить на многих современных материнских платах, хотя до недавнего времени их еще ставили (в количестве 1 шт.) на бюджетные платы и на некоторые платы среднего ценового сегмента.

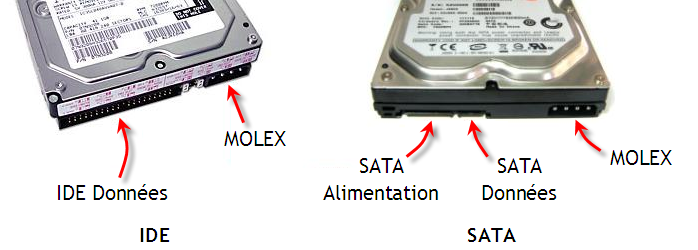

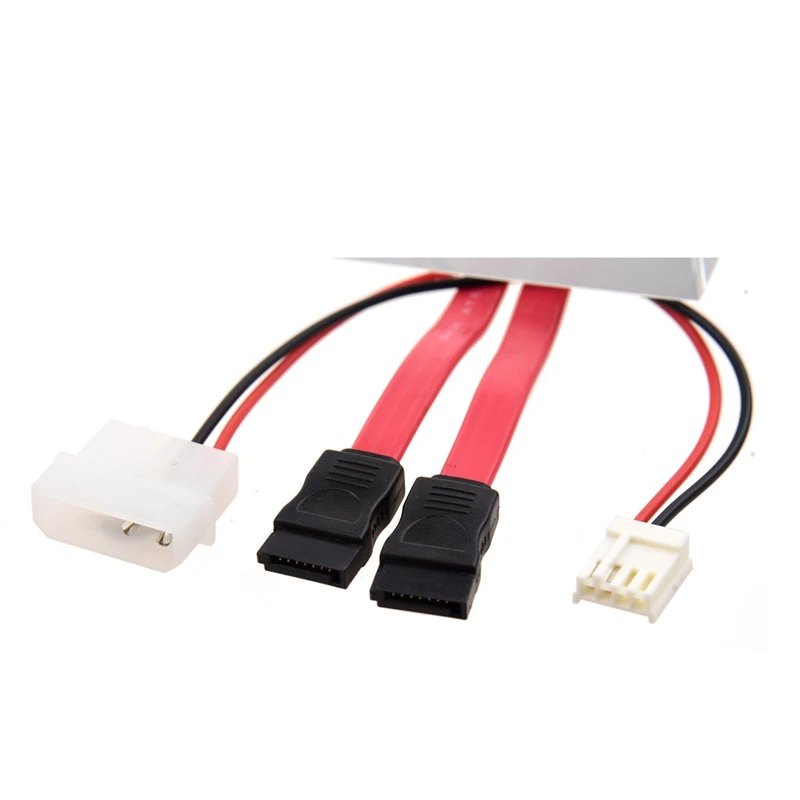

Следующим, не менее популярным, чем IDE в свое время, интерфейсом является SATA (Serial ATA), характерной особенностью которого является последовательная передача данных. Стоит отметить, что на момент написания статьи — является самым массовым для применения в ПК.
Существуют 3 основных варианта (ревизии) SATA, отличающиеся друг от друга пропускной способностью: rev.
1 (SATA I) — 150 Мб/с, rev. 2 (SATA II) — 300 Мб/с, rev. 3 (SATA III) — 600 Мб/с. Но это только в теории. На практике же, скорость записи/чтения жестких дисков обычно не превышает 100-150 Мб/с, а оставшаяся скорость пока не востребована и влияет разве что на скорость взаимодействия контроллера и кэш-памяти HDD (повышает скорость доступа к диску).
Из нововведений можно отметить — обратную совместимость всех версий SATA (диск с разъемом SATA rev. 2 можно подключить к мат. плате с разъемом SATA rev. 3 и т.п.), улучшенный внешний вид и удобство подключения/отключения кабеля, увеличенная по сравнению с IDE длина кабеля (1 метр максимально, против 46 см на IDE интерфейсе), поддержка функции NCQ начиная уже с первой ревизии. Спешу обрадовать обладателей старых устройств, не поддерживающих SATA — существуют переходники с PATA на SATA, это реальный выход из ситуации, позволяющий избежать траты денег на покупку новой материнской платы или нового жесткого диска.
Так же, в отличии от PATA, интерфейсом SATA предусмотрена «горячая замена» жестких дисков, это значит, что при включенном питании системного блока компьютера, можно присоединять/отсоединять жесткие диски. Правда для ее реализации необходимо будет немного покопаться в настройках BIOS и включить режим AHCI.
Следующий на очереди — eSATA (External SATA) — был создан в 2004 году, слово «external» говорит о том, что он используется для подключения внешних жестких дисков. Поддерживает «горячую замену» дисков. Длина интерфейсного кабеля увеличена по сравнению с SATA — максимальная длина составляет теперь аж два метра. eSATA физически не совместим с SATA, но обладает той же пропускной способностью.
Но eSATA — далеко не единственный способ подключить внешние устройства к компьютеру. Например FireWire — последовательный высокоскоростной интерфейс для подключения внешних устройств, в том числе HDD.
Поддерживает «горячу замену» винчестеров.
По пропускной способности сравним с USB 2.0, а с появлением USB 3.0 — даже проигрывает в скорости. Однако у него все же есть преимущество — FireWire способен обеспечить изохронную передачу данных, что способствует его применению в цифровом видео, так как он позволяет передавать данные в режиме реального времени. Несомненно, FireWire популярен, но не настолько, как например USB или eSATA. Для подключения жестких дисков он используется довольно редко, в большинстве случаев с помощью FireWire подключают различные мультимедийные устройства.
USB (Universal Serial Bus), пожалуй самый распространенный интерфейс, используемый для подключения внешних жестких дисков, флешек и твердотельных накопителей (SSD). Как и в предыдущем случае — есть поддержка «горячей замены», довольно большая максимальная длина соединительного кабеля — до 5 метров в случае использования USB 2.0, и до 3 метров — если используется USB 3.0. Наверное можно сделать и бОльшую длину кабеля, но в этом случае стабильная работа устройств будет под вопросом.
Скорость передачи данных USB 2.0 составляет порядка 40 Мб/с, что в общем-то является низким показателем. Да, конечно, для обыкновенной повседневной работы с файлами пропускной способности канала в 40 Мб/с хватит за глаза, но как только речь пойдет о работе с большими файлами, поневоле начнешь смотреть в сторону чего-то более скоростного. Но оказывается выход есть, и имя ему — USB 3.0, пропускная способность которого, по сравнению с предшественником, возросла в 10 раз и составляет порядка 380 Мб/с, то есть практически как у SATA II, даже чуть больше.
Есть две разновидности контактов кабеля USB, это тип «A» и тип «B», расположенные на противоположных концах кабеля. Тип «A» — контроллер (материнская плата), тип «B» — подключаемое устройство.
USB 3.0 (тип «A») совместим с USB 2.0 (тип «A»). Типы «B» не совместимы между собой, как видно из рисунка.
Thunderbolt (Light Peak). В 2010 году компанией Intel был продемонстрирован первый компьютер с данным интерфейсом, а чуть позже в поддержку Thunderbolt к Intel присоединилась не менее известная компания Apple.
Thunderbolt достаточно крут (ну а как иначе то, Apple знает во что стоит вкладывать деньги), стоит ли говорить о поддержке им таких фич, как: пресловутая «горячая замена», одновременное соединение сразу с несколькими устройствами, действительно «огромная» скорость передачи данных (в 20 раз быстрее USB 2.0).
Максимальная длина кабеля составляет только 3 метра (видимо больше и не надо). Тем не менее, несмотря на все перечисленные преимущества, Thunderbolt пока что не является «массовым» и применяется преимущественно в дорогих устройствах.
Идем дальше. На очереди у нас пара из очень похожих друг на друга интерфейсов — это SAS и SCSI. Похожесть их заключается в том, что они оба применяются преимущественно в серверах, где требуется высокая производительность и как можно меньшее время доступа к жесткому диску. Однако, существует и обратная сторона медали — все преимущества данных интерфейсов компенсируются ценой устройств, поддерживающих их. Жесткие диски, поддерживающие SCSI или SAS стоят на порядок дороже.
SCSI (Small Computer System Interface) — параллельный интерфейс для подключения различных внешних устройств (не только жестких дисков).
Был разработан и стандартизирован даже несколько раньше, чем первая версия SATA. В свежих версия SCSI есть поддержка «горячей замены».
SAS (Serial Attached SCSI) пришедший на смену SCSI, должен был решить ряд недостатков последнего. И надо сказать — ему это удалось. Дело в том, что из-за своей «параллельности» SCSI использовал общую шину, поэтому с контроллером одновременно могло работать только лишь одно из устройств, SAS — лишен этого недостатка.
Кроме того, он обратно совместим с SATA, что несомненно является большим плюсом. К сожалению стоимость винчестеров с интерфейсом SAS близка к стоимости SCSI-винчестеров, но от этого никак не избавиться, за скорость приходится платить.
Если вы еще не устали, предлагаю рассмотреть еще один интересный способ подключения HDD — NAS (Network Attached Storage).
В настоящее время сетевые системы хранения данных (NAS) имеют большую популярность. По сути, это отдельный компьютер, этакий мини-сервер, отвечающий за хранение данных. Он подключается к другому компьютеру через сетевой кабель и управляется с другого компьютера через обычный браузер. Это все нужно в тех случаях, когда требуется большое дисковое пространство, которым пользуются сразу несколько людей (в семье, на работе). Данные от сетевого хранилища передаются к компьютерам пользователей либо по обычному кабелю (Ethernet), либо при помощи Wi-Fi. На мой взгляд, очень удобная штука.
Думаю, это все на сегодня. Надеюсь вам понравился материал, предлагаю подписаться на обновления блога, чтобы ничего не пропустить (форма в верхнем правом углу) и встретимся с вами уже в следующих статьях блога.
Как подключить жесткий диск IDE » Страница 3
Как подключить жесткий диск IDE встречающийся всё реже и реже, да уходят данные девайсы из обращения вместе с нашей молодостью. Не ценит их и молодёжь, всем Sata подавай, ну да ладно прогресс есть прогресс, надо идти вперёд, но вопрос о подключении устройств с IDE (ATA) интерфейсом возникает время от времени, поэтому мы решили посвятить этому свою статью.

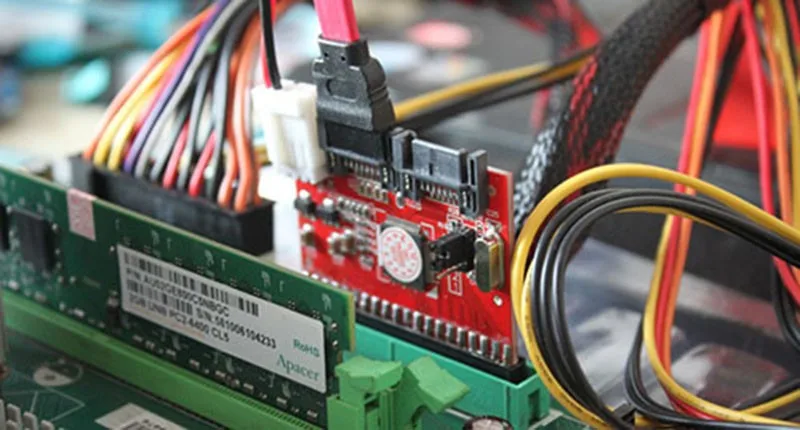

Примечание: Друзья, если на Вашей материнской плате нет разъёмов IDE для подключения устаревших жёстких дисков, то Вы всё равно сможете подключить такой диск к Вашему компьютеру или ноутбуку с помощью вот таких переходников:
- Универсальный переходник AgeStar
- Внешний бокс для подключения жёстких дисков IDE, SATA!
- 3-х портового SATA и IDE контроллера — VIA VT6421A SATA
- Внешний корпус HDD Thermaltake Muse 5G для жёсткого диска ноутбука
Нам на работу принесли компьютер с материнской платой Asus P5K SE с дисководом SATA, а жёсткий диск почему-то отдельно и слёзно попросили сделать его рабочим. Дисковый накопитель Maxtor-интерфейс подсоединения IDE (250 Гб, IDE) устанавливаем его в системный блок, правильно всё подключаем, но жёсткий диск IDE не определяется в BIOS. Может из-за неправильного положения перемычки? Или не был включен в BIOS-контроллер IDE, или… но обо всём по порядку.
Скажу вкратце: дисковые накопители интерфейса подсоединения IDE нужно сконфигурировать специальной перемычкой, контакты на которые насаживается перемычка находятся на торце накопителя, а инструкция по применению перемычек на верхней стороне корпуса винчестера.
Как правильно настраивать работу жёстких дисков с помощью перемычек, можете почитать у нас Перемычки на жёстком диске.
Согласно инструкции наш жёсткий диск настраивается как мастер при положении перемычки в крайне левом положении, ставим перемычку
И так вставляем на жёсткий диск в специальную корзину на нашем системном блоке и крепим его четырьмя винтами, винты для крепления жёстких дисков побольше чем винты для крепления CD/DVD приводов.

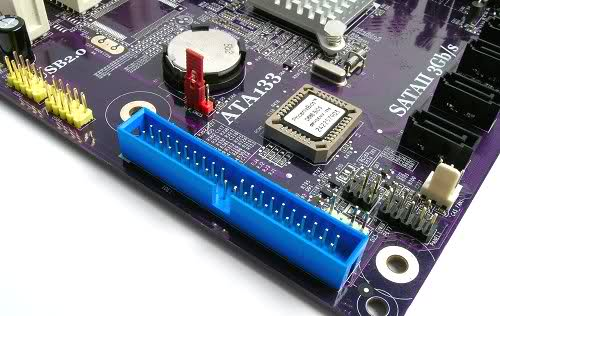

На нашей материнской плате присутствует один разъём IDE, к нему можно подключить два устройства, по правилам одно устройство на шлейфе настраивается как ведущее (Master), перемычка так же ставится как мастер, подключим его к разъёму на конце шлейфа, второе должно быть подчиненным (Slave), оно подключается к разъёму по середине шлейфа, но к нему мы ничего подсоединять не будем, жёсткий диск у нас один, а дисковод интерфейса Sata уже подсоединён.
Ещё одно правило не устанавливайте на один шлейф жесткий диск и CD/DVD привод.
Подключаем жесткий диск IDE к материнской плате с помощью 80-жильного шлейфа.
Кабель подсоединения винчестера IDE имеет один отсутствующий контакт,
на материнской плате для него имеется специальная прорезь и подсоединить неправильно практически невозможно,
если не применить грубую силу, подсоединили
Дальше подключаем питание к жёсткому диску и включаем компьютер, заходим в BIOS
Начальная вкладка BIOS-Main, четыре разъёма SATA на материнской плате, обозначены как четыре канала, к третьему разъёму подсоединён дисковод Optiarc DVD RW, наш жёсткий диск IDE мы будем искать в другой вкладке
Стрелками на клавиатуре передвигаемся вправо к пункту Advanced, далее вниз к параметру Onboard Devices Configuration, он отвечает за работу интегрированных в материнскую плату контроллеров и портов ввода/вывода, сейчас всё поймёте, жмём Enter
Здесь мы видим, что встроенный в нашу материнскую плату контроллер Marvell IDE controller, отвечающий за работу жёстких дисков выключен, ставим его в положение Enabled
Marvell IDE controller в положении Enabled
Наши изменения вступят в силу после перезагрузки, перезагружаемся и опять заходим в BIOS, что бы увидеть наш жёсткий диск Maxtor, нам нужна вкладка Boot и ура наш винчестер нашёлся, живой и невредимый-IDE:Maxtor 4A250J0, вот мы и подключили жесткий диск IDE, теперь мы можем выставить загрузку с дисковода, как это сделать читайте у нас BIOS: Загрузка с диска и загрузить операционную систему Как установить Windows XP
404: Страница не найдена
Хранилище Страница, которую вы пытались открыть по этому адресу, похоже, не существует.
Обычно это результат плохой или устаревшей ссылки. Мы извиняемся за любые неудобства.
Что я могу сделать сейчас?
Если вы впервые посещаете TechTarget, добро пожаловать! Извините за обстоятельства, при которых мы встречаемся. Вот куда вы можете пойти отсюда:
Поиск- Узнайте последние новости.
- Наша домашняя страница содержит последнюю информацию о технологиях хранения данных.
- Наша страница «О нас» содержит дополнительную информацию о сайте, на котором вы находитесь, Хранилище.
- Если вам нужно, свяжитесь с нами, мы будем рады услышать от вас.
Просмотр по категории
Аварийное восстановление
- Как обеспечить непрерывность сети в стратегии аварийного восстановления
- Предотвращайте различные типы сетевых атак с помощью планирования аварийного восстановления
Команды аварийного восстановления и ИТ-безопасности должны защищать сеть по нескольким направлениям, чтобы защитить данные от потенциальных злоумышленников.
А… - 11:11 Портфель DR растет после покупки Sungard
После семи приобретений за два года, в том числе частей компании Sungard AS, которой уже несколько десятков лет, компания 11:11 Systems стремится взять на себя …
А…Резервное копирование данных
- IBM Storage Defender демонстрирует изменение стратегии хранения
IBM объединяет свои продукты для защиты данных и работает с новым партнером, чтобы решить одну из самых больших проблем для …
- Новейшая платформа Asigra предназначена для резервного копирования SaaS для MSP
Готовящаяся к выпуску платформа Asigra SaaSBackup позволяет технологии защиты данных Asigra защищать резервные копии SaaS. MSP смогут продавать …
- BackupLabs разрабатывает резервное копирование SaaS для недостаточно защищенных приложений
Новый специалист по резервному копированию SaaS появляется из скрытности для защиты данных в таких приложениях, как Trello, GitHub и GitLab, генеральный директор Роб .
..
..Центр обработки данных
- Используйте Cockpit для удаленного администрирования сервера Linux
- Учебник по гипермасштабируемым центрам обработки данных
Гипермасштабные центры обработки данных могут содержать тысячи серверов и обрабатывать гораздо больше данных, чем предприятие. Однако могут…
- Узнайте, кто строит инфраструктуру 5G
Организациям, которые строят центры обработки данных 5G, может потребоваться обновить свою инфраструктуру. Эти провайдеры 5G предлагают такие продукты, как виртуальные…
Соединения IDE материнской платы
Разъемы IDE, такие как дисковод гибких дисков и другие разъемы, имеют ключ для обеспечения правильного подключения.
Подключите устройства IDE к разъемам IDE на материнской плате, назначив их для обеспечения оптимальной производительности для конкретной конфигурации системы.
Хотя один канал IDE может работать с двумя подключенными устройствами, важно понимать, что эти совместно используют канал, который может обрабатывать только один запрос за раз. Это означает, что когда одно устройство активно, другое по определению неактивно. В случае одновременного выполнения двух запросов контроллер IDE будет отдавать приоритет запросу, сделанному основным устройством. Кроме того, набор микросхем в некоторых старых системах не поддерживает независимую синхронизацию, в результате чего оба устройства, подключенные к каналу IDE, будут работать с самой низкой скоростью.
Эти факторы необходимо учитывать при определении того, какая конфигурация из нескольких устройств IDE/ATA обеспечит максимальную общую производительность системы.
Наиболее распространенный сценарий с четырьмя дисками:
- жесткий диск 1
- жесткий диск 2
- дисковод компакт-дисков
- CD-(Re)Writer привод
Первый жесткий диск всегда следует настраивать как первичный мастер.
В прошлом считалось, что способ свести к минимуму создание подставок заключался в том, чтобы CD-ROM и устройства записи компакт-дисков были подключены к разным каналам, а дисковод CD-ROM был настроен как ведущий. Для старых систем это все еще может быть важным соображением. Однако это менее актуально для более современных систем, особенно для тех, которые включают в себя устройство записи компакт-дисков, поддерживающее одну из нескольких технологий, доступных в настоящее время для предотвращения опустошения буфера.
Исходя из предположения, что жесткие диски, вероятно, являются самыми быстрыми устройствами, возможно, более подходящим правилом является выделение их в качестве основных устройств на каждом из каналов IDE, если только у вас нет системы с двойной загрузкой, и в этом случае они должны быть настроены как ведущий и ведомый на первичном канале.
Суть в том, что не существует единой конфигурации, оптимальной для всех. Вам просто нужно выяснить, какое расположение будет работать лучше для вас, и, возможно, улучшить его методом проб и ошибок.
По правде говоря, чем современнее ваша система, тем меньше вероятность того, что способ настройки каналов IDE окажет заметное влияние на производительность.
Здесь мы использовали закругленные кабели IDE. Они существуют уже несколько лет и пользуются популярностью у сообщества моддеров ПК, потому что выглядят намного лучше, чем обычные ленточные кабели. Они не улучшат производительность вашей системы, но вполне могут позволить ей работать медленнее в результате улучшения воздушного потока вокруг вашей системы. Их гораздо проще устанавливать, чем обычные ленточные кабели, они более свободно изгибаются и скручиваются, а также их легче закрепить с помощью кабельных стяжек.
Теперь, когда все полностью подключено, пришло время включить систему, настроить параметры BIOS и выяснить, есть ли у нас еще рабочая система!
В то время как привлекательность кабелей IDE со скругленными углами больше связана с внешним видом и простотой использования, Serial ATA, который начал поставляться в середине 2002 года и становится все более доступным, также имеет важные разветвления производительности.
Основные преимущества Serial ATA по сравнению с Parallel ATA включают:
- Уменьшение напряжения и количества выводов. Требуемое Serial ATA низкое напряжение (500 мВ от пика до пика) эффективно облегчит постоянно усложняющееся требование 5-вольтовой сигнализации, которое препятствует текущему интерфейсу Parallel ATA.
- Кабели меньшего размера, которые легче прокладывать: устранение ограничения по длине кабеля: архитектура Serial ATA заменяет широкий ленточный кабель Parallel ATA тонким гибким кабелем, длина которого может достигать 1 метра. Последовательный кабель меньше по размеру и его легче прокладывать внутри корпуса ПК, а также устраняет необходимость в больших и громоздких 40-контактных разъемах, необходимых для Parallel ATA. Кабель малого диаметра также помогает улучшить поток воздуха внутри корпуса ПК и облегчит будущие разработки небольших ПК.
- Улучшенная надежность данных: Serial ATA будет предлагать более тщательную проверку ошибок и возможности исправления ошибок, чем те, которые в настоящее время доступны для Parallel ATA.
