Основы компьютерных сетей. Тема №1. Основные сетевые термины и сетевые модели / Хабр

Всем привет. На днях возникла идея написать статьи про основы компьютерных сетей, разобрать работу самых важных протоколов и как строятся сети простым языком. Заинтересовавшихся приглашаю под кат.

Немного оффтопа: Приблизительно месяц назад сдал экзамен CCNA (на 980/1000 баллов) и осталось много материала за год моей подготовки и обучения. Учился я сначала в академии Cisco около 7 месяцев, а оставшееся время вел конспекты по всем темам, которые были мною изучены. Также консультировал многих ребят в области сетевых технологий и заметил, что многие наступают на одни и те же грабли, в виде пробелов по каким-то ключевым темам. На днях пару ребят попросили меня объяснить, что такое сети и как с ними работать. В связи с этим решил максимально подробно и простым языком описать самые ключевые и важные вещи. Статьи будут полезны новичкам, которые только встали на путь изучения.

Но, возможно, и бывалые сисадмины подчеркнут из этого что-то полезное. Так как я буду идти по программе CCNA, это будет очень полезно тем людям, которые готовятся к сдаче. Можете держать статьи в виде шпаргалок и периодически их просматривать. Я во время обучения делал конспекты по книгам и периодически читал их, чтобы освежать знания.

Вообще хочу дать всем начинающим совет. Моей первой серьезной книгой, была книга Олиферов «Компьютерные сети». И мне было очень тяжело читать ее. Не скажу, что все было тяжело. Но моменты, где детально разбиралось, как работает MPLS или Ethernet операторского класса, вводило в ступор. Я читал одну главу по несколько часов и все равно многое оставалось загадкой. Если вы понимаете, что какие то термины никак не хотят лезть в голову, пропустите их и читайте дальше, но ни в коем случае не отбрасывайте книгу полностью. Это не роман или эпос, где важно читать по главам, чтобы понять сюжет. Пройдет время и то, что раньше было непонятным, в итоге станет ясно.

Здесь прокачивается «книжный скилл». Каждая следующая книга, читается легче предыдущей книги. К примеру, после прочтения Олиферов «Компьютерные сети», читать Таненбаума «Компьютерные сети» легче в несколько раз и наоборот. Потому что новых понятий встречается меньше. Поэтому мой совет: не бойтесь читать книги. Ваши усилия в будущем принесут плоды. Заканчиваю разглагольствование и приступаю к написанию статьи.

Вот сами темы

1) Основные сетевые термины, сетевая модель OSI и стек протоколов TCP/IP.
2) Протоколы верхнего уровня.
3) Протоколы нижних уровней (транспортного, сетевого и канального).
4) Сетевые устройства и виды применяемых кабелей.
5) Понятие IP адресации, масок подсетей и их расчет.
6) Понятие VLAN, Trunk и протоколы VTP и DTP.

7) Протокол связующего дерева: STP.
8) Протокол агрегирования каналов: Etherchannel.
9) Маршрутизация: статическая и динамическая на примере RIP, OSPF и EIGRP.

P.S. Возможно, со временем список дополнится.

Итак, начнем с основных сетевых терминов.

Что такое сеть? Это совокупность устройств и систем, которые подключены друг к другу (логически или физически) и общающихся между собой. Сюда можно отнести сервера, компьютеры, телефоны, маршрутизаторы и так далее. Размер этой сети может достигать размера Интернета, а может состоять всего из двух устройств, соединенных между собой кабелем. Чтобы не было каши, разделим компоненты сети на группы:

1) Оконечные узлы: Устройства, которые передают и/или принимают какие-либо данные. Это могут быть компьютеры, телефоны, сервера, какие-то терминалы или тонкие клиенты, телевизоры.

2) Промежуточные устройства: Это устройства, которые соединяют оконечные узлы между собой. Сюда можно отнести коммутаторы, концентраторы, модемы, маршрутизаторы, точки доступа Wi-Fi.

3) Сетевые среды: Это те среды, в которых происходит непосредственная передача данных. Сюда относятся кабели, сетевые карточки, различного рода коннекторы, воздушная среда передачи. Если это медный кабель, то передача данных осуществляется при помощи электрических сигналов. У оптоволоконных кабелей, при помощи световых импульсов. Ну и у беспроводных устройств, при помощи радиоволн.

Посмотрим все это на картинке:

На данный момент надо просто понимать отличие. Детальные отличия будут разобраны позже.

Теперь, на мой взгляд, главный вопрос: Для чего мы используем сети? Ответов на этот вопрос много, но я освещу самые популярные, которые используются в повседневной жизни:

1) Приложения: При помощи приложений отправляем разные данные между устройствами, открываем доступ к общим ресурсам. Это могут быть как консольные приложения, так и приложения с графическим интерфейсом.

2) Сетевые ресурсы: Это сетевые принтеры, которыми, к примеру, пользуются в офисе или сетевые камеры, которые просматривает охрана, находясь в удаленной местности.

3) Хранилище: Используя сервер или рабочую станцию, подключенную к сети, создается хранилище доступное для других. Многие люди выкладывают туда свои файлы, видео, картинки и открывают общий доступ к ним для других пользователей. Пример, который на ходу приходит в голову, — это google диск, яндекс диск и тому подобные сервисы.

4) Резервное копирование: Часто, в крупных компаниях, используют центральный сервер, куда все компьютеры копируют важные файлы для резервной копии. Это нужно для последующего восстановления данных, если оригинал удалился или повредился. Методов копирования огромное количество: с предварительным сжатием, кодированием и так далее.

5) VoIP: Телефония, работающая по протоколу IP. Применяется она сейчас повсеместно, так как проще, дешевле традиционной телефонии и с каждым годом вытесняет ее.

Из всего списка, чаще всего многие работали именно с приложениями. Поэтому разберем их более подробно. Я старательно буду выбирать только те приложения, которые как-то связаны с сетью. Поэтому приложения типа калькулятора или блокнота, во внимание не беру.

1) Загрузчики. Это файловые менеджеры, работающие по протоколу FTP, TFTP. Банальный пример — это скачивание фильма, музыки, картинок с файлообменников или иных источников. К этой категории еще можно отнести резервное копирование, которое автоматически делает сервер каждую ночь. То есть это встроенные или сторонние программы и утилиты, которые выполняют копирование и скачивание. Данный вид приложений не требует прямого человеческого вмешательства. Достаточно указать место, куда сохранить и скачивание само начнется и закончится.

Скорость скачивания зависит от пропускной способности. Для данного типа приложений это не совсем критично. Если, например, файл будет скачиваться не минуту, а 10, то тут только вопрос времени, и на целостности файла это никак не скажется. Сложности могут возникнуть только когда нам надо за пару часов сделать резервную копию системы, а из-за плохого канала и, соответственно, низкой пропускной способности, это занимает несколько дней. Ниже приведены описания самых популярных протоколов данной группы:

FTP- это стандартный протокол передачи данных с установлением соединения.

Работает по протоколу TCP (этот протокол в дальнейшем будет подробно рассмотрен). Стандартный номер порта 21. Чаще всего используется для загрузки сайта на веб-хостинг и выгрузки его. Самым популярным приложением, работающим по этому протоколу — это Filezilla. Вот так выглядит само приложение:

TFTP- это упрощенная версия протокола FTP, которая работает без установления соединения, по протоколу UDP. Применяется для загрузки образа бездисковыми рабочими станциями. Особенно широко используется устройствами Cisco для той же загрузки образа и резервных копий.

Интерактивные приложения. Приложения, позволяющие осуществить интерактивный обмен. Например, модель «человек-человек». Когда два человека, при помощи интерактивных приложений, общаются между собой или ведут общую работу. Сюда относится: ICQ, электронная почта, форум, на котором несколько экспертов помогают людям в решении вопросов. Или модель «человек-машина». Когда человек общается непосредственно с компьютером.

Это может быть удаленная настройка базы, конфигурация сетевого устройства. Здесь, в отличие от загрузчиков, важно постоянное вмешательство человека. То есть, как минимум, один человек выступает инициатором. Пропускная способность уже более чувствительна к задержкам, чем приложения-загрузчики. Например, при удаленной конфигурации сетевого устройства, будет тяжело его настраивать, если отклик от команды будет в 30 секунд.

Приложения в реальном времени. Приложения, позволяющие передавать информацию в реальном времени. Как раз к этой группе относится IP-телефония, системы потокового вещания, видеоконференции. Самые чувствительные к задержкам и пропускной способности приложения. Представьте, что вы разговариваете по телефону и то, что вы говорите, собеседник услышит через 2 секунды и наоборот, вы от собеседника с таким же интервалом. Такое общение еще и приведет к тому, что голоса будут пропадать и разговор будет трудноразличимым, а в видеоконференция превратится в кашу. В среднем, задержка не должна превышать 300 мс.

К данной категории можно отнести Skype, Lync, Viber (когда совершаем звонок).

Теперь поговорим о такой важной вещи, как топология. Она делится на 2 большие категории: физическая и логическая. Очень важно понимать их разницу. Итак, физическая топология — это как наша сеть выглядит. Где находятся узлы, какие сетевые промежуточные устройства используются и где они стоят, какие сетевые кабели используются, как они протянуты и в какой порт воткнуты. Логическая топология — это каким путем будут идти пакеты в нашей физической топологии. То есть физическая — это как мы расположили устройства, а логическая — это через какие устройства будут проходить пакеты.

Теперь посмотрим и разберем виды топологии:

1) Топология с общей шиной (англ. Bus Topology)

Одна из первых физических топологий. Суть состояла в том, что к одному длинному кабелю подсоединяли все устройства и организовывали локальную сеть. На концах кабеля требовались терминаторы. Как правило — это было сопротивление на 50 Ом, которое использовалось для того, чтобы сигнал не отражался в кабеле. Преимущество ее было только в простоте установки. С точки зрения работоспособности была крайне не устойчивой. Если где-то в кабеле происходил разрыв, то вся сеть оставалась парализованной, до замены кабеля.

2) Кольцевая топология (англ. Ring Topology)

В данной топологии каждое устройство подключается к 2-ум соседним. Создавая, таким образом, кольцо. Здесь логика такова, что с одного конца компьютер только принимает, а с другого только отправляет. То есть, получается передача по кольцу и следующий компьютер играет роль ретранслятора сигнала. За счет этого нужда в терминаторах отпала. Соответственно, если где-то кабель повреждался, кольцо размыкалось и сеть становилась не работоспособной. Для повышения отказоустойчивости, применяют двойное кольцо, то есть в каждое устройство приходит два кабеля, а не один. Соответственно, при отказе одного кабеля, остается работать резервный.

3) Топология звезда (англ. Star Topology)

Все устройства подключаются к центральному узлу, который уже является ретранслятором. В наше время данная модель используется в локальных сетях, когда к одному коммутатору подключаются несколько устройств, и он является посредником в передаче. Здесь отказоустойчивость значительно выше, чем в предыдущих двух. При обрыве, какого либо кабеля, выпадает из сети только одно устройство. Все остальные продолжают спокойно работать. Однако если откажет центральное звено, сеть станет неработоспособной.

4)Полносвязная топология (англ. Full-Mesh Topology)

Все устройства связаны напрямую друг с другом. То есть с каждого на каждый. Данная модель является, пожалуй, самой отказоустойчивой, так как не зависит от других. Но строить сети на такой модели сложно и дорого. Так как в сети, в которой минимум 1000 компьютеров, придется подключать 1000 кабелей на каждый компьютер.

5)Неполносвязная топология (англ. Partial-Mesh Topology)

Как правило, вариантов ее несколько. Она похожа по строению на полносвязную топологию. Однако соединение построено не с каждого на каждый, а через дополнительные узлы. То есть узел A, связан напрямую только с узлом B, а узел B связан и с узлом A, и с узлом C. Так вот, чтобы узлу A отправить сообщение узлу C, ему надо отправить сначала узлу B, а узел B в свою очередь отправит это сообщение узлу C. В принципе по этой топологии работают маршрутизаторы. Приведу пример из домашней сети. Когда вы из дома выходите в Интернет, у вас нет прямого кабеля до всех узлов, и вы отправляете данные своему провайдеру, а он уже знает куда эти данные нужно отправить.

6) Смешанная топология (англ. Hybrid Topology)

Самая популярная топология, которая объединила все топологии выше в себя. Представляет собой древовидную структуру, которая объединяет все топологии. Одна из самых отказоустойчивых топологий, так как если у двух площадок произойдет обрыв, то парализована будет связь только между ними, а все остальные объединенные площадки будут работать безотказно. На сегодняшний день, данная топология используется во всех средних и крупных компаниях.

И последнее, что осталось разобрать — это сетевые модели. На этапе зарождения компьютеров, у сетей не было единых стандартов. Каждый вендор использовал свои проприетарные решения, которые не работали с технологиями других вендоров. Конечно, оставлять так было нельзя и нужно было придумывать общее решение. Эту задачу взвалила на себя международная организация по стандартизации (ISO — International Organization for Standartization). Они изучали многие, применяемые на то время, модели и в результате придумали модель OSI, релиз которой состоялся в 1984 году. Проблема ее была только в том, что ее разрабатывали около 7 лет. Пока специалисты спорили, как ее лучше сделать, другие модели модернизировались и набирали обороты. В настоящее время модель OSI не используют. Она применяется только в качестве обучения сетям. Мое личное мнение, что модель OSI должен знать каждый уважающий себя админ как таблицу умножения. Хоть ее и не применяют в том виде, в каком она есть, принципы работы у всех моделей схожи с ней.

Состоит она из 7 уровней и каждый уровень выполняет определенную ему роль и задачи. Разберем, что делает каждый уровень снизу вверх:

1) Физический уровень (Physical Layer): определяет метод передачи данных, какая среда используется (передача электрических сигналов, световых импульсов или радиоэфир), уровень напряжения, метод кодирования двоичных сигналов.

2) Канальный уровень (Data Link Layer): он берет на себя задачу адресации в пределах локальной сети, обнаруживает ошибки, проверяет целостность данных. Если слышали про MAC-адреса и протокол «Ethernet», то они располагаются на этом уровне.

3) Сетевой уровень (Network Layer): этот уровень берет на себя объединения участков сети и выбор оптимального пути (т. е. маршрутизация). Каждое сетевое устройство должно иметь уникальный сетевой адрес в сети. Думаю, многие слышали про протоколы IPv4 и IPv6. Эти протоколы работают на данном уровне.

4) Транспортный уровень (Transport Layer): Этот уровень берет на себя функцию транспорта. К примеру, когда вы скачиваете файл с Интернета, файл в виде сегментов отправляется на Ваш компьютер. Также здесь вводятся понятия портов, которые нужны для указания назначения к конкретной службе. На этом уровне работают протоколы TCP (с установлением соединения) и UDP (без установления соединения).

5) Сеансовый уровень (Session Layer): Роль этого уровня в установлении, управлении и разрыве соединения между двумя хостами. К примеру, когда открываете страницу на веб-сервере, то Вы не единственный посетитель на нем. И вот для того, чтобы поддерживать сеансы со всеми пользователями, нужен сеансовый уровень.

6) Уровень представления (Presentation Layer): Он структурирует информацию в читабельный вид для прикладного уровня. Например, многие компьютеры используют таблицу кодировки ASCII для вывода текстовой информации или формат jpeg для вывода графического изображения.

7) Прикладной уровень (Application Layer): Наверное, это самый понятный для всех уровень. Как раз на этом уроне работают привычные для нас приложения — e-mail, браузеры по протоколу HTTP, FTP и остальное.

Самое главное помнить, что нельзя перескакивать с уровня на уровень (Например, с прикладного на канальный, или с физического на транспортный). Весь путь должен проходить строго с верхнего на нижний и с нижнего на верхний. Такие процессы получили название инкапсуляция (с верхнего на нижний) и деинкапсуляция (с нижнего на верхний). Также стоит упомянуть, что на каждом уровне передаваемая информация называется по-разному.

На прикладном, представления и сеансовым уровнях, передаваемая информация обозначается как PDU (Protocol Data Units). На русском еще называют блоки данных, хотя в моем круге их называют просто данные).

Информацию транспортного уровня называют сегментами. Хотя понятие сегменты, применимо только для протокола TCP. Для протокола UDP используется понятие — датаграмма. Но, как правило, на это различие закрывают глаза.
На сетевом уровне называют IP пакеты или просто пакеты.

И на канальном уровне — кадры. С одной стороны это все терминология и она не играет важной роли в том, как вы будете называть передаваемые данные, но для экзамена эти понятия лучше знать. Итак, приведу свой любимый пример, который помог мне, в мое время, разобраться с процессом инкапсуляции и деинкапусуляции:

1) Представим ситуацию, что вы сидите у себя дома за компьютером, а в соседней комнате у вас свой локальный веб-сервер. И вот вам понадобилось скачать файл с него. Вы набираете адрес страницы вашего сайта. Сейчас вы используете протокол HTTP, которые работает на прикладном уровне. Данные упаковываются и спускаются на уровень ниже.

2) Полученные данные прибегают на уровень представления. Здесь эти данные структурируются и приводятся в формат, который сможет быть прочитан на сервере. Запаковывается и спускается ниже.

3) На этом уровне создается сессия между компьютером и сервером.

4) Так как это веб сервер и требуется надежное установление соединения и контроль за принятыми данными, используется протокол TCP. Здесь мы указываем порт, на который будем стучаться и порт источника, чтобы сервер знал, куда отправлять ответ. Это нужно для того, чтобы сервер понял, что мы хотим попасть на веб-сервер (стандартно — это 80 порт), а не на почтовый сервер. Упаковываем и спускаем дальше.

5) Здесь мы должны указать, на какой адрес отправлять пакет. Соответственно, указываем адрес назначения (пусть адрес сервера будет 192.168.1.2) и адрес источника (адрес компьютера 192.168.1.1). Заворачиваем и спускаем дальше.

6) IP пакет спускается вниз и тут вступает в работу канальный уровень. Он добавляет физические адреса источника и назначения, о которых подробно будет расписано в последующей статье. Так как у нас компьютер и сервер в локальной среде, то адресом источника будет являться MAC-адрес компьютера, а адресом назначения MAC-адрес сервера (если бы компьютер и сервер находились в разных сетях, то адресация работала по-другому). Если на верхних уровнях каждый раз добавлялся заголовок, то здесь еще добавляется концевик, который указывает на конец кадра и готовность всех собранных данных к отправке.

7) И уже физический уровень конвертирует полученное в биты и при помощи электрических сигналов (если это витая пара), отправляет на сервер.

Процесс деинкапсуляции аналогичен, но с обратной последовательностью:

1) На физическом уровне принимаются электрические сигналы и конвертируются в понятную битовую последовательность для канального уровня.

2) На канальном уровне проверяется MAC-адрес назначения (ему ли это адресовано). Если да, то проверяется кадр на целостность и отсутствие ошибок, если все прекрасно и данные целы, он передает их вышестоящему уровню.

3) На сетевом уровне проверяется IP адрес назначения. И если он верен, данные поднимаются выше. Не стоит сейчас вдаваться в подробности, почему у нас адресация на канальном и сетевом уровне. Это тема требует особого внимания, и я подробно объясню их различие позже. Главное сейчас понять, как данные упаковываются и распаковываются.

4) На транспортном уровне проверяется порт назначения (не адрес). И по номеру порта, выясняется какому приложению или сервису адресованы данные. У нас это веб-сервер и номер порта — 80.

5) На этом уровне происходит установление сеанса между компьютером и сервером.

6) Уровень представления видит, как все должно быть структурировано и приводит информацию в читабельный вид.

7) И на этом уровне приложения или сервисы понимают, что надо выполнить.

Много было написано про модель OSI. Хотя я постарался быть максимально краток и осветить самое важное. На самом деле про эту модель в Интернете и в книгах написано очень много и подробно, но для новичков и готовящихся к CCNA, этого достаточно. Из вопросов на экзамене по данной модели может быть 2 вопроса. Это правильно расположить уровни и на каком уровне работает определенный протокол.

Как было написано выше, модель OSI в наше время не используется. Пока разрабатывалась эта модель, все большую популярность получал стек протоколов TCP/IP. Он был значительно проще и завоевал быструю популярность.
Вот так этот стек выглядит:

Как видно, он отличается от OSI и даже сменил название некоторых уровней. По сути, принцип у него тот же, что и у OSI. Но только три верхних уровня OSI: прикладной, представления и сеансовый объединены у TCP/IP в один, под названием прикладной. Сетевой уровень сменил название и называется — Интернет. Транспортный остался таким же и с тем же названием. А два нижних уровня OSI: канальный и физический объединены у TCP/IP в один с названием — уровень сетевого доступа. Стек TCP/IP в некоторых источниках обозначают еще как модель DoD (Department of Defence). Как говорит википедия, была разработана Министерством обороны США. Этот вопрос встретился мне на экзамене и до этого я про нее ничего не слышал. Соответственно вопрос: «Как называется сетевой уровень в модели DoD?», ввел меня в ступор. Поэтому знать это полезно.

Было еще несколько сетевых моделей, которые, какое то время держались. Это был стек протоколов IPX/SPX. Использовался с середины 80-х годов и продержался до конца 90-х, где его вытеснила TCP/IP. Был реализован компанией Novell и являлся модернизированной версией стека протоколов Xerox Network Services компании Xerox. Использовался в локальных сетях долгое время. Впервые IPX/SPX я увидел в игре «Казаки». При выборе сетевой игры, там предлагалось несколько стеков на выбор. И хоть выпуск этой игры был, где то в 2001 году, это говорило о том, что IPX/SPX еще встречался в локальных сетях.

Еще один стек, который стоит упомянуть — это AppleTalk. Как ясно из названия, был придуман компанией Apple. Создан был в том же году, в котором состоялся релиз модели OSI, то есть в 1984 году. Продержался он совсем недолго и Apple решила использовать вместо него TCP/IP.

Также хочу подчеркнуть одну важную вещь. Token Ring и FDDI — не сетевые модели! Token Ring — это протокол канального уровня, а FDDI это стандарт передачи данных, который как раз основывается на протоколе Token Ring. Это не самая важная информация, так как эти понятия сейчас не встретишь. Но главное помнить о том, что это не сетевые модели.

Вот и подошла к концу статья по первой теме. Хоть и поверхностно, но было рассмотрено много понятий. Самые ключевые будут разобраны подробнее в следующих статьях. Надеюсь теперь сети перестанут казаться чем то невозможным и страшным, а читать умные книги будет легче). Если я что-то забыл упомянуть, возникли дополнительные вопросы или у кого есть, что дополнить к этой статье, оставляйте комментарии, либо спрашивайте лично. Спасибо за прочтение. Буду готовить следующую тему.

Основы компьютерных сетей: подробное руководство

Краткий курс — основы компьютерных сетей. В этом материале я расскажу (сжато) об основах компьютерных сетей. Статья предназначена для начинающих, а так же будет полезна школьникам старших классов и студентам. Начнем с базовых определений.

Сеть – совокупность систем связи и систем обработки информации, которая может использоваться несколькими пользователями.

Компьютерная сеть – сеть, в узлах которой содержатся компьютеры и оборудование коммуникации данных.

Вычислительная сеть – соединенная каналами связи система обработки данных, ориентированная на конкретного пользователя.

Компьютерная сеть — представляет собой систему распределенной обработки информации. Что тут важно. Важно то, что в распределенной системе не важно откуда и с какого устройства вы заходите. Вы можете войти в сеть с любого устройства (персональный компьютер, ноутбук, планшетный компьютер, телефон) из любой точки мира где есть интернет.

Краткая история развития компьютерных сетей

Компьютерные сети появились в результате развития телекоммуникационных технологий и компьютерной техники. То есть появились компьютеры. Они развивались. Были телекоммуникационные системы, телеграф, телефон, то есть связь. И вот люди думали, хорошо было бы если бы компьютеры могли обмениваться информацией между собой. Эта идея стала основополагающей идеей благодаря которой появились компьютерные сети.

50-е годы: мейнфреймы

В 50-х года 20-го века появились первые «компьютеры» — мейнфреймы. Это были большие вычислительные машины которые могли занимать по площади современный спортивный зал.  Вычислительные мощности были не большие, но факт в том что вычисления уже производила машина.

Начало 60-х годов: многотерминальные системы

В дальнейшем к одному мейнфрейму стали подключать несколько устройств ввода-вывода, появился прообраз нынешних терминальных систем да и сетей в целом.



70-е годы: первые компьютерные сети

?0-е годы, время холодной войны. СССР и США сидели возле своих ракет и думали кто же атакует (или не атакует) первым. Центры управления ракетами США располагались в разных местах удаленных друг от друга. Если в одном центре производится запуск ракет, после которого в центр попадает ракета врага, то вся информация в этом центре — утеряна. Управление перспективных исследовательских проектов Министерства обороны США (Defense Advanced Research Projects Agency (DARPA)) ставит перед учеными задачу — разработать технологию которая позволяла бы передавать информацию из одного стратегического центра в другой на случай его уничтожения.

В 1969 году появляется ARPANET  (от англ. Advanced Research Projects Agency Network) — первая компьютерная сеть созданная на основе протокола IP который используется и по сей день. За 11 лет ARPANET развивается до сети способной обеспечить связь между стратегическими объектами вооруженных сил США.

Середина 70-х годов: большие интегральные схемы

На основе интегральных схем появляются «мини компьютеры». Они  начинают выходить за пределы министерства обороны и постепенно внедряются в повседневную жизнь. За компьютерами начинают работать бухгалтера, менеджеры, компьютеры начинают управлять производством. Появляются первые локальные сети.

Локальная сеть (Local Area Network, LAN) – объединение компьютеров, сосредоточенных на небольшой территории. В общем случае локальная сеть представляет собой коммуникационную систему, принадлежащую
одной организации.

Сетевая технология – согласованный набор программных и аппаратных средств (драйверов, сетевых адаптеров, кабелей и разъемов), а также механизмов передачи данных по линиям связи, достаточный для построения вычислительной сети.

В период с 80-х до начала 90-х годов появились и прочно вошли в нашу жизнь:

1. Ethernet.
2. Token Ring.
3. Arcnet.
4. FDDI (Fiber Distributed Data Interface) — волоконнооптический интерфейс передачи данных.
5. TCP/IP используется в ARPANET.
6. Ethernet становится лидером среди сетевых технологий.
7. В 1991 году появился интернет World Wide Web.

Общие принципы построения сетей

Со временем основной целью компьютерных развития сетей (помимо передачи информации) стала цель распределенного использования информационных ресурсов:

1. Периферийных устройств: принтеры, сканеры и т. д.
2. Данных хранящихся в оперативной памяти устройств.
3. Вычислительных мощностей.

Достичь эту цель помогали сетевые интерфейсы. Сетевые интерфейсы это определенная логическая и/или физическая граница между взаимодействующими независимыми объектами.

Сетевые интерфейсы разделяются на:

• Физические интерфейсы (порты).
• Логические интерфейсы (протоколы).

Порт

Из определения обычно ничего не ясно. Порт и порт, а что порт?

Начнем с того что порт это цифра. Например 21, 25, 80.

Это число записывается в заголовках протоколов транспортного уровня (об этом ниже). Порт указывает для какой программы предназначен тот или иной пакет (грубо говоря та или иная информация). Например, http-сервер работает через порт 80. Когда вы открываете браузер, вы отправляете запрос на веб-сервер через 80 порт и сервер понимает что это http запрос и вам нужен сервер который передаст вам страницу в формате html (ответ сервера).

Протокол

Протокол, например TCP/IP это адрес узла (компьютера) с указанием порта и передаваемых данных. Например что бы передать информацию по протоколу TCP/IP нужно указать следующие данные:

Адрес отправителя (Source address):
IP: 82.146.49.11
Port: 2049
Адрес получателя (Destination address):
IP: 195.34.32.111
Port: 53
Данные пакета:
…
Благодаря этим данным информация будет передана на нужный узел.

Пара клиент—сервер

Начнем с определений.

Клиент — это модуль, предназначенный для формирования и передачи сообщений-запросов к ресурсам удаленного компьютера от разных приложений с последующим приемом результатов из сети и передачей их соответствующим приложениям.

Сервер — это модуль, который постоянно, ожидает прихода из сети запросов от клиентов и, приняв запрос, пытается его обслужить, как правило, с участием
локальной ОС; один сервер может обслуживать запросы сразу нескольких клиентов (поочередно или одновременно)/

Проще говоря Сервер — это компьютер на котором установлена программа, или принтер. Клиент — это компьютер который подключается к программе, работает с ней и распечатывает какие-либо результаты, например.

При этом программа может быть установлена на Клиенте, а база данных программы на Сервере.

Топология физических сетей

Под топологией сети понимается конфигурация графа, вершинам которого соответствуют конечные узлы сети (например, компьютеры) и коммуникационной оборудование (например, маршрутизаторы), а ребрам – физические или информационные связи между вершинами.

• Полносвязная (а).
• Ячеистая (б).
• Кольцо (в).
• Звезда (г).
• Дерево (д).
• Шина (е).

Основных топологий сети 6. В целом тут все просто. На сегодняшний день наиболее распространенная топология — Дерево.

Адресация узлов сети

Множество всех адресов, которые являются допустимыми в рамках некоторой схемы адресации, называется адресным пространством. Адресное пространство может
иметь плоскую (линейную) организацию или иерархическую организацию.

Для преобразования адресов из одного вида в другой используются специальные вспомогательные протоколы, которые называют протоколами разрешения адресов.

Коммутация

Соединение конечных узлов через сеть транзитных узлов называют коммутацией. Последовательность узлов, лежащих на пути от отправителя к получателю, образует маршрут.

Обобщенные задачи коммутации

1. Определение информационных потоков, для которых требуется прокладывать маршруты.
2. Маршрутизация потоков.
3. Продвижение потоков, то есть распознавание потоков и их локальная коммутация на каждом транзитном узле.
4. Мультиплексирование и демультиплексирование потоков.

Уровни сетевой модели OSI и уровни TCP/IP

(OSI) Open System Interconnection — многоуровневая модель взаимодействия открытых систем, состоящая из семи уровней. Каждый из семи уровней предназначен для выполнения одного из этапов связи.

Для упрощения структуры большинство сетей организуются в наборы уровней, каждый последующий возводится над предыдущим.

Целью каждого уровня является предоставление неких сервисов для вышестоящих уровней. При этом от них скрываются детали реализации предоставляемого сервиса.

Протокол – формализованное правило, определяющие последовательность и формат сообщений, которыми обмениваются сетевые компоненты, лежащие на одном уровне, но в разных узлах.

Протоколы, реализующие модель OSI никогда не применялись на практике, но имена и номера уровней используются по сей день.

1. Физический.
2. Канальный.
3. Сетевой.
4. Транспортный.
5. Сеансовый.
6. Представления.
7. Прикладной.

Для лучшего понимания приведу пример. Вы открываете страницу сайта в интернете. Что происходит?

Браузер (прикладной уровень) формирует запрос по протоколу HTTP (уровень представлений и сеансовый уровень), формируются пакеты, передаваемые на порт 80 (транспортный уровень), на IP  адрес сервера (сетевой уровень). Эти пакеты передаются по сетевой карте компьютера в сеть (канальный и физический уровень).

Уровни OSI — краткий обзор

Физический уровень. Если коротко и просто, то на физическом уровне данные передаются в виде сигналов. Если передается число 1, то задача уровня передать число 1, если 0, то передать 0. Простейшее сравнение — связать два пластиковых стаканчика ниткой и говорить в них. Нитка передает вибрацию физически.

Канальный уровень. Канальный уровень это технология каким образом будут связаны узлы (передающий и принимающий), тут вспоминает топологию сетей: кольцо, шина, дерево. Данный уровень определяет порядок взаимодействия между большим количеством узлов.

Сетевой уровень. Объединяет несколько сетей канального уровня в одну сеть. Есть, например, у нас кольцо, дерево и шина, задача сетевого уровня объединить их в одну сеть, а именно — ввести общую адресацию. На этом уровне определяются правила передачи информации:

1. Сетевые протоколы (IPv4 и IPv6).
2. Протоколы маршрутизации и построения маршрутов.

Транспортный уровень обеспечивает надежность при передачи информации. Он контролирует отправку пакетов. Если пакет отправлен, то должно придти (на компьютер который отправлял пакет) уведомление об успешной доставке пакета. Если уведомление об успешной доставке не поступило то нужно отправить пакет еще раз. Например TCP и UDP.

Сеансовый уровень. Отвечает за управление сеансами связи. Производит отслеживание: кто, в какой момент и куда передает информацию. На этом уровне происходит синхронизация передачи данных.

Уровень представления. Уровень обеспечивает «общий язык» между узлами. Благодаря ему если мы передаем файл с расширением .doc, то все узлы понимают что это документ Word, а не музыка. На этом уровне к передаваемым пакетам данных добавляется потоковое шифрование.

Прикладной уровень. Осуществляет взаимодействие приложения (например браузера) с сетью.

Уровни TCP/IP

Набор протоколов TSP/IP основан на собственной модели, которая базируется на модели OSI.

• Прикладной, представления, сеансовый = Прикладной.
• Транспортный =  Транспортный.
• Сетевой = Интернет.
• Канальный, физический = Сетевой интерфейс.

Уровень сетевого интерфейса

Уровень сетевого интерфейса (называют уровнем 2 или канальным уровнем) описывает стандартный метод связи между устройствами которые находятся в одном сегменте сети.

Сегмент сети — часть сети состоящая из сетевых интерфейсов, отделенных только кабелями, коммутаторами, концентраторами и беспроводными точками доступа.

Этот уровень предназначен для связи расположенных недалеко сетевых интерфейсов, которые определяются по фиксированным аппаратным адресам (например MAC-адресам).

Уровень сетевого интерфейса так же определяет физические требования для обмена сигналами интерфейсов, кабелей, концентраторов, коммутаторов и точек доступа. Это подмножество называют физическим уровнем (OSI), или уровнем 1.

Например, интерфейсы первого уровня это Ethernet, Token Ring, Point-to-Point Protocol (PPP) и Fiber Distributed Data Interface (FDDI).

Немного о Ethernet на примере кадра web-страницы

Пакеты Ethernet называют кадрами. Первая строка кадра состоит из слова Frame. Эта строка содержит общую информацию о кадре.

Далее в кадре располагается заголовок — Ethernet.

После заголовка кадра идет заголовок протокола IPv4, TCP и HTTP.

В конце идет заголовок HTTP с запросом GET (GET — один из вариантов запроса к веб-серверу).

Таким образом цель кадра — запрос содержимого веб-страницы которая находится на удаленном сервере.

В полном заголовке Ethernet есть такие значения как DestinationAddress и SourceAddress которые содержат MAC-адреса сетевых интерфейсов.

DestinationAddress показывает MAC шлюза в локальной сети, а не веб-сервера, так как протоколы 2-го уровня «не видят» дальше локальной сети.

Поле EthernetType указывает на следующий протокол более высокого уровня в кадре (IPv4).

Коммутаторы считывают адреса устройств локальной сети и ограничивают распространение сетевого трафика только этими адресами. Поэтому коммутаторы работают на уровне 2.

Уровень Интернета

Уровень интернета называют сетевым уровнем или уровнем 3. Он описывает схему адресации которая позволяет взаимодействовать устройствам в разных сетевых сегментах.

На уровне интернета преимущественно работает протокол IP, работающие на уровне 3 устройства — маршрутизаторы. Маршрутизатор читает адрес назначения пакета, а затем перенаправляет сообщение по соответствующему пути в пункт назначения. Подробнее о маршрутизации вы можете почитать в статье маршрутизация в windows.

Если адрес в пакете относится к локальной сети или является широковещательным адресом в локальной сети, то по умолчанию такой пакет просто отбрасывается. Поэтому говорят, что маршрутизаторы блокируют широковещание.

Стек TCP/IP реализован корпорацией Microsoft ну уровне интернета (3). Изначально на этом уровне использовался только один протокол IPv4, позже появился протокол IPv6.

IPv4

Протокол версии 4 отвечает за адресацию и маршрутизацию пакетов между узлами в десятках сегментах сети. IPv4 использует 32 разрядные адреса. 32 разрядные адреса имеют довольно ограниченное пространство, в связи с этим возникает дефицит адресов.

IPv6

Протокол версии 6 использует 128 разрядные адреса. Поэтому он может определить намного больше адресов. В интернете не все маршрутизаторы поддерживают IPv6. Для поддержки IPv6 в интернете используются туннельные протоколы.

В Windows по умолчанию включены обе версии протоколов.

Транспортный уровень

Транспортный уровень модели TCP/IP представляет метод отправки и получения данных устройствами. Так же он создает отметку о предназначении данных для определенного приложения. В TCP/IP входят два протокола транспортного уровня:

1. Протокол TCP. Протокол принимает данные у приложения и обрабатывает их как поток байт.Байты группируются, нумеруются и доставляются на сетевой хост. Получатель подтверждает получение этих данных. Если подтверждение не получено, то отправитель отправляет данные заново.
2. Протокол UDP.Этот протокол не предусматривает гарантию и подтверждение доставки данных. Если вам необходимо надежное подключение, то стоит использовать протокол TCP.

Прикладной уровень

Прикладной уровень — это этап связи на котором сетевые сервисы стандартизированы. Многие знают протоколы прикладного уровня: POP3, HTTP, Telnet, FTP и другие. Как правило программы работающие с этими протоколами имеют дружественный, интуитивно-понятный интерфейс.
Изучив этот материал вы изучили основы компьютерных сетей.

Как настроить домашнюю сеть — Руководство для начинающих

Сегодня почти каждый дом и малый бизнес имеют локальную сеть и подключение к Интернету.

Домашняя сеть или малая сеть позволяет использовать несколько устройств, например. ПК, планшеты и т. д. для подключения друг к другу, а также для подключения к Интернету.

В этом учебном пособии вы узнаете, как построить и настроить домашнюю или маленькую беспроводную и проводную сеть, а также подключить ее к Интернету.

Быстрые ссылки

• Выбор проводной или беспроводной сети
• Настройка домашней сети — компоненты и структура
• Расширение домашней сети
• IP-адреса домашней сети
• Конфигурация брандмауэра в домашних сетях
• Проверка скорости сети и Интернета
• Проблемы с домашней сетью и подключением к Интернету
• Викторина

Выбор проводной или беспроводной сети

Вы строите проводную или беспроводную сеть? что лучше?

Ранние (до 2008 г.) домашние сети представляли собой преимущественно проводные сети .

Проводные сети используют Ethernet по кабелю UTP и, как правило, работают быстрее, чем беспроводные сети, что важно учитывать, если вы геймер. На простой схеме проводной домашней сети ниже показана минимальная конфигурация с коммутатором и широкополосным маршрутизатором.

Преимущества проводной сети

• Скорость обычно от 100 Мбит/с до 10 Гбит/с
• Безопасный и надежный.

Недостатки проводной сети

• Не работает с устройствами, не имеющими порта Ethernet, т.е. планшеты и смартфоны.
• Не так просто и быстро настроить, так как требует прокладки кабелей. Однако вместо этого можно использовать адаптеры Homeplug или Powerline.
• Посетителям и мобильным устройствам (ноутбукам) не так просто подключиться.

Основное применение

Лучше всего использовать для магистрали сети, т. е. соединения между маршрутизатором, сетевыми коммутаторами и точками беспроводного доступа на разных уровнях (этажах).

См. Как подключить домашнюю сеть

Домашние беспроводные сети

Сегодня большинство домашних сетей — это сети Wi-Fi.

Установка беспроводных сетей с использованием Wi-Fi выполняется быстро и легко, но беспроводные сети, как правило, медленнее, чем проводные. Дополнительные сведения см. в разделе Wi-Fi и беспроводные сети.

Преимущества беспроводной сети

• Простая установка и настройка с точки зрения конечного пользователя.
• Обеспечивает легкий доступ к смартфонам, планшетам и мобильным устройствам.
• Нет кабелей для прокладки.

Недостатки беспроводной сети

• Не так надежны, как проводные сети без надлежащей настройки, и их легко настроить небезопасно.
• Не так быстро, как проводные сети.
• Не так надежны, как проводные сети.

Основное применение

Подключение периферийных устройств, таких как компьютеры, смартфоны, планшеты и т. д.

В большинстве домашних сетей используется комбинация проводных и беспроводных .

Однако в небольших домашних и офисных сетях обычно используется только Wi-Fi.

Настройка домашней сети — компоненты и структура

Однако сегодня в большинстве домашних сетей и сетей малого бизнеса используется беспроводная сеть или смешанная сеть, поскольку большинство людей используют смартфоны и планшеты, не поддерживающие Ethernet.

Основными компонентами, необходимыми для создания типичной домашней сети или сети малого бизнеса, являются:

• Маршрутизатор или беспроводной маршрутизатор — Подключает сеть к Интернету.
• Точка беспроводного доступа — используется для подключения к сети устройств с поддержкой Wi-Fi.
• Концентратор Ethernet или коммутатор — Используется для подключения устройств, оборудованных Ethernet.
• Кабель категории 5, категории 5e или категории 6 с разъемами RJ45.
• Телефонный кабель с разъемами RJ 10.
• Широкополосные фильтры.

На приведенной ниже схеме домашней сети показана структура типичной небольшой домашней сети, использующей беспроводной маршрутизатор и подключенной к Интернету.

Для большинства домашних сетей беспроводной маршрутизатор или концентратор, соединяющий сеть с Интернетом, будет основным компонентом домашней сети или сети небольшого домашнего офиса, а во многих случаях — единственным компонентом.

Беспроводной маршрутизатор обычно включает в себя точку беспроводного доступа, коммутатор Ethernet, DSL-модем и маршрутизатор в одном корпусе.

В этом коротком видеоролике показано, как использовать беспроводной домашний концентратор (BT) или маршрутизатор 9От 0006 до создать домашнюю сеть , подключенную к Интернету.

Видео Примечания:

DSL-модем – преобразует цифровые сигналы в аналоговые, пригодные для передачи по телефонной линии. Обычно он встроен в интернет-/широкополосный маршрутизатор и обычно не приобретается как отдельный компонент.

DSL/Широкополосный фильтр – Используется для фильтрации сигналов DSL из телефонных сигналов, чтобы вы могли одновременно подключаться к Интернету и пользоваться телефоном. Часто входит в состав соединительной розетки.

См. раздел Установка и настройка домашнего маршрутизатора

Место установки беспроводного маршрутизатора

Беспроводной маршрутизатор должен быть подключен к телефонной линии, кабельной или волоконно-оптической точке доступа в вашем доме.

Поэтому большинство людей устанавливают беспроводной маршрутизатор рядом с основной телефонной розеткой.

Однако обычно вы можете изменить местоположение, используя телефонные удлинители или более длинные кабели WAN.

Примечание. В кабелях WAN используются те же разъемы (RJ45) и кабели, что и в кабелях Ethernet.

Поскольку беспроводной маршрутизатор обеспечивает точку беспроводного доступа, вам следует установить его в центральном месте, если это возможно, чтобы обеспечить наилучший беспроводной прием .

Не надо

• Спрятать в шкаф
• Установить за диваном
• установить рядом с двигателями, микроволновыми печами, беспроводными телефонами

Проверка сигнала беспроводной сети

Самый простой способ проверить уровень сигнала в разных местах — использовать inSSIDer Средство проверки Wi-Fi, которое представляет собой приложение, которое вы можете установить на свой планшет или телефон Android.

Общая идея состоит в том, чтобы установить беспроводной маршрутизатор в предпочитаемом месте, а затем перемещаться по дому с помощью устройства проверки Wi-Fi inSSIDer , проверять уровень сигнала и при необходимости корректировать местоположение.

Расширение домашней сети

В больших домах/офисах может оказаться невозможным подключить все устройства напрямую к беспроводному маршрутизатору, поэтому вам потребуется приобрести дополнительные сетевые компоненты.

Вы можете расширить свою домашнюю сеть с помощью:

• расширить зону покрытия Wi-Fi, установив дополнительные точки беспроводного доступа или более мощную точку доступа.
• или вы можете расширить проводную сеть, проложив кабели в другие комнаты
• или с помощью кабелей питания, установив переходники для домашних розеток . См. Как расширить домашнюю сеть
.

Настройка домашнего маршрутизатора

Для администрирования домашнего маршрутизатора вы получаете доступ к нему через веб-браузер и входите в систему, используя имя пользователя и пароль.

Прежде чем разрешить устройствам подключаться к вашей домашней сети, вы должны внести некоторые базовые изменения в параметры настройки вашего маршрутизатора по умолчанию.

Двумя важными из них являются SSID , используемый для доступа к маршрутизатору, и пароль администратора маршрутизатора , так как имя пользователя/пароль по умолчанию хорошо известны и опубликованы в Интернете.

См. разделы Установка и настройка домашнего маршрутизатора и Настройка защищенной домашней сети Wi-Fi.

Подключение устройств Wi-Fi

Стандартным способом подключения устройства Wi-Fi к сети Wi-Fi является подключение к сети и ввод пароля при появлении запроса.

Однако большинство современных маршрутизаторов/концентраторов Wi-Fi поддерживают функцию WPS (защищенная настройка Wi-Fi).

Обычно для этого нужно нажать кнопку на маршрутизаторе wi_fi и соответствующую кнопку подключения WPS на Устройстве.

Затем устройства подключаются без необходимости ввода пароля. См. Wiki на WPS

IP-адреса домашней сети

Всем вашим устройствам потребуется IP-адрес.

Предоставляется автоматически службой DHCP , которая по умолчанию предоставляется домашним маршрутизатором.

IP-адреса, предоставляемые сервером DHCP, известны как динамические адреса , , поскольку они могут изменяться. Вы также можете назначать адреса вручную, и они известны как статические адреса .

Статические адреса обычно не назначаются, но часто требуются при использовании переадресации портов.

Их можно назначить в сетевых настройках устройства, но желательно на DHCP-сервере с использованием зарезервированных адресов.

Кроме того, адреса, используемые в вашей домашней сети, называются внутренними адресами .

При подключении к Интернету ваше устройство будет использовать внешний IP-адрес . Этот адрес является IP-адресом маршрутизатора/концентратора. См. Внутренние и внешние IP-адреса для более подробного объяснения.

Определение DNS, IP, MAC-адресов и IP-адреса маршрутизатора

Возможно, вам потребуется выяснить, какие DNS-серверы вы используете, а также IP- или MAC-адрес:

• вашего домашнего маршрутизатора.
• Ваш собственный компьютер/планшет/телефон

Основным инструментом, который вы используете, является инструмент ipconfig (Windows) или ifconfig (linux).

На приведенном ниже снимке экрана показано использование команды ipconfig с параметром /all. например, ipconfig/all

Ваш домашний маршрутизатор — это ваш шлюз в Интернет. При просмотре вашей конфигурации некоторые устройства называют ее маршрутизатором по умолчанию, в то время как другие используют термин 9.0005 шлюз по умолчанию .

На снимке экрана выше это 192.168.1.254

Разделение домашней сети

Из соображений безопасности вам может понадобиться разделить домашнюю сеть. Это особенно актуально для сетей малого бизнеса, таких как рестораны и т. д., где клиентам также предоставляется доступ к сети.

Многие современные маршрутизаторы предоставляют для этой цели гостевых сетей , и их легко настроить.

Еще один распространенный, но не такой простой метод — использование VLAN. См. Понимание и использование VLAN

Подключение к Интернету

Ваш домашний маршрутизатор подключается к Интернету и действует как брандмауэр.

Брандмауэр защищает компьютеры и устройства вашей домашней сети или сети малого бизнеса от злоумышленников в Интернете.

Он эффективно действует как односторонний цифровой шлюз , блокируя доступ к вашей сети с устройств в Интернете, но в то же время позволяя устройствам в вашей сети подключаться к устройствам в Интернете. (схематическая диаграмма ниже)

Как правило, настройка не требуется, так как поведение по умолчанию разрешает только подключения из локальной сети в Интернет, а не из Интернета в домашнюю сеть.

Дополнительные сведения см. в разделе Настройка домашнего маршрутизатора.

Однако, если вам требуются устройства в Интернете для подключения к вашей сети (часто это требуется геймерам), вы можете настроить переадресацию портов.

Вы также можете использовать динамический DNS — см. Что такое динамический DNS? и зачем использовать службы динамического DNS?

Проверка скорости сети и Интернета

В любой сети скорость ограничена самым медленным компонентом .

Компьютер с сетевой картой Gigabit, разговаривающий с компьютером с сетевой картой 100 Мбит/с, ограничен скоростью 100 Мбит/с.

Совместно используемые устройства, такие как коммутаторы и точки беспроводного доступа, являются узкими местами в сети, точно так же, как светофоры и перекрестки с круговым движением на дороге.

LAN Speed ​​test — очень полезный инструмент для проверки скорости локальной сети. См. раздел «Скорость домашней сети».

Для определения скорости Интернета вы можете использовать онлайн-сайты для проверки скорости. См. Общие сведения о скорости Интернета и тесты скорости.

Проблемы с домашней сетью и подключением к Интернету

Время от времени у вас будут возникать проблемы с подключением.

По моему опыту, большинство проблем легко диагностируются и устраняются при наличии терпения и настойчивости.

Хорошее понимание того, как работает ваша сеть, необходимо для успешного устранения неполадок.

Вопросы и ответы

В. В чем разница между маршрутизатором и беспроводной точкой доступа (WAP).

A- Маршрутизатор соединяет домашнюю сеть с Интернетом, WAP соединяет устройство с сетью.

В — Как проверить скорость домашней сети?

A- См. сведения о скоростях домашней сети

Q- Нужен ли мне проводной или стационарный телефон для подключения к Интернету?

A — Больше нет. Беспроводные соединения становятся все более популярными. Для получения дополнительной информации см. Способы подключения к Интернету.

В- Могу ли я иметь более одного подключения к Интернету?

A- Да, и это становится все более популярным см. Настройка резервного подключения к Интернету



Викторина

Быстрая викторина для проверки ваших знаний о сети умного дома Сети

Использование команды Ping — тестирование домашней сети

Основные аппаратные компоненты, устройства и услуги домашней сети

10 полезных сетевых команд Windows

Настройка статического IP-адреса в Windows 10

Расширение портов маршрутизатора и подключение коммутаторов

Документирование вашей домашней сети

Пожалуйста, дайте мне знать, если вы нашли это полезным

[Всего: 111 Среднее значение: 3,4]

Основы работы в сети | IBM

Автор: IBM Cloud Education

17 марта 2021 г.

Из этого введения в сеть вы узнаете, как работают компьютерные сети, какова архитектура, используемая для проектирования сетей, и как обеспечить их безопасность.

Что такое компьютерная сеть?

Компьютерная сеть состоит из двух или более компьютеров, которые соединены либо кабелями (проводными), либо WiFi (беспроводными) с целью передачи, обмена или совместного использования данных и ресурсов. Вы строите компьютерную сеть, используя оборудование (например, маршрутизаторы, коммутаторы, точки доступа и кабели) и программное обеспечение (например, операционные системы или бизнес-приложения).

Географическое положение часто определяет компьютерную сеть. Например, LAN (локальная сеть) соединяет компьютеры в определенном физическом пространстве, например в офисном здании, тогда как WAN (глобальная сеть) может соединять компьютеры на разных континентах. Интернет является крупнейшим примером глобальной сети, соединяющей миллиарды компьютеров по всему миру.

Вы можете дополнительно определить компьютерную сеть по протоколам, которые она использует для связи, физическому расположению ее компонентов, способу управления трафиком и ее назначению.

Компьютерные сети позволяют общаться в любых деловых, развлекательных и исследовательских целях. Интернет, онлайн-поиск, электронная почта, обмен аудио и видео, онлайн-торговля, прямые трансляции и социальные сети — все это существует благодаря компьютерным сетям.

Типы компьютерных сетей

По мере развития сетевых потребностей менялись и типы компьютерных сетей, которые удовлетворяют эти потребности. Вот наиболее распространенные и широко используемые типы компьютерных сетей:

• LAN (локальная сеть):  Локальная сеть соединяет компьютеры на относительно небольшом расстоянии, позволяя им обмениваться данными, файлами и ресурсами. Например, локальная сеть может соединять все компьютеры в офисном здании, школе или больнице. Как правило, локальные сети находятся в частной собственности и под управлением.

• WLAN (беспроводная локальная сеть):  WLAN похожа на локальную сеть, но соединения между устройствами в сети осуществляются по беспроводной сети.

• WAN (глобальная сеть):  Как следует из названия, глобальная сеть соединяет компьютеры на обширной территории, например, от региона к региону или даже от континента к континенту. Интернет — это крупнейшая глобальная сеть, соединяющая миллиарды компьютеров по всему миру. Как правило, для управления глобальной сетью используются модели коллективного или распределенного владения.

• MAN (городская сеть): MAN обычно больше, чем локальные сети, но меньше, чем глобальные сети. Города и правительственные учреждения обычно владеют и управляют MAN.

• PAN (персональная сеть):  PAN обслуживает одного человека. Например, если у вас есть iPhone и Mac, вполне вероятно, что вы настроили PAN, которая обменивается и синхронизирует контент — текстовые сообщения, электронные письма, фотографии и многое другое — на обоих устройствах.

• SAN (сеть хранения данных):  SAN — это специализированная сеть, обеспечивающая доступ к хранилищу на уровне блоков — общей сети или облачному хранилищу, которое для пользователя выглядит и работает как накопитель, физически подключенный к компьютеру. (Дополнительную информацию о том, как SAN работает с блочным хранилищем, см. в разделе «Блочное хранилище: полное руководство».)

• CAN (сеть кампуса):  CAN также известна как корпоративная сеть. CAN больше, чем LAN, но меньше, чем WAN. CAN обслуживают такие объекты, как колледжи, университеты и бизнес-кампусы.

• VPN (виртуальная частная сеть): VPN — это безопасное двухточечное соединение между двумя конечными точками сети (см. «Узлы» ниже). VPN устанавливает зашифрованный канал, который сохраняет личность пользователя и учетные данные для доступа, а также любые передаваемые данные, недоступные для хакеров.

Важные термины и концепции

Ниже приведены некоторые общие термины, которые следует знать при обсуждении компьютерных сетей:

• IP-адрес : IP-адрес — это уникальный номер, присваиваемый каждому устройству, подключенному к сети, которая использует для связи Интернет-протокол. Каждый IP-адрес определяет хост-сеть устройства и местоположение устройства в хост-сети. Когда одно устройство отправляет данные другому, данные включают «заголовок», который включает IP-адрес отправляющего устройства и IP-адрес целевого устройства.

• Узлы : Узел — это точка подключения внутри сети, которая может получать, отправлять, создавать или хранить данные. Каждый узел требует, чтобы вы предоставили некоторую форму идентификации для получения доступа, например IP-адрес. Несколько примеров узлов включают компьютеры, принтеры, модемы, мосты и коммутаторы. Узел — это, по сути, любое сетевое устройство, которое может распознавать, обрабатывать и передавать информацию любому другому сетевому узлу.

• Маршрутизаторы : Маршрутизатор — это физическое или виртуальное устройство, которое отправляет информацию, содержащуюся в пакетах данных, между сетями. Маршрутизаторы анализируют данные в пакетах, чтобы определить наилучший способ доставки информации к конечному получателю. Маршрутизаторы пересылают пакеты данных до тех пор, пока они не достигнут узла назначения.

• Коммутаторы : Коммутатор — это устройство, которое соединяет другие устройства и управляет обменом данными между узлами в сети, гарантируя, что пакеты данных достигают конечного пункта назначения. В то время как маршрутизатор отправляет информацию между сетями, коммутатор отправляет информацию между узлами в одной сети. При обсуждении компьютерных сетей «коммутация» относится к тому, как данные передаются между устройствами в сети. Три основных типа переключения следующие:

  • Коммутация каналов , которая устанавливает выделенный канал связи между узлами в сети. Этот выделенный путь гарантирует, что во время передачи будет доступна вся полоса пропускания, что означает, что никакой другой трафик не может проходить по этому пути.

  • Коммутация пакетов предполагает разбиение данных на независимые компоненты, называемые пакетами, которые из-за своего небольшого размера предъявляют меньшие требования к сети. Пакеты проходят через сеть к конечному пункту назначения.

  • Коммутация сообщений отправляет сообщение целиком с исходного узла, перемещаясь от коммутатора к коммутатору, пока не достигнет узла назначения.

• Порты : Порт идентифицирует конкретное соединение между сетевыми устройствами. Каждый порт идентифицируется номером. Если вы считаете IP-адрес сопоставимым с адресом отеля, то порты — это номера люксов или комнат в этом отеле. Компьютеры используют номера портов, чтобы определить, какое приложение, служба или процесс должны получать определенные сообщения.

• Типы сетевых кабелей : Наиболее распространенными типами сетевых кабелей являются витая пара Ethernet, коаксиальный и оптоволоконный кабель. Выбор типа кабеля зависит от размера сети, расположения сетевых элементов и физического расстояния между устройствами.

Примеры компьютерных сетей

Проводное или беспроводное соединение двух или более компьютеров с целью обмена данными и ресурсами образует компьютерную сеть. Сегодня почти каждое цифровое устройство принадлежит к компьютерной сети.

В офисе вы и ваши коллеги можете иметь общий доступ к принтеру или системе группового обмена сообщениями. Вычислительная сеть, которая позволяет это, вероятно, представляет собой локальную сеть или локальную сеть, которая позволяет вашему отделу совместно использовать ресурсы.

Городское правительство может управлять общегородской сетью камер наблюдения, которые отслеживают транспортный поток и происшествия. Эта сеть будет частью MAN или городской сети, которая позволит персоналу городской службы экстренной помощи реагировать на дорожно-транспортные происшествия, советовать водителям альтернативные маршруты движения и даже отправлять дорожные билеты водителям, проезжающим на красный свет.

The Weather Company работала над созданием одноранговой ячеистой сети, которая позволяет мобильным устройствам напрямую взаимодействовать с другими мобильными устройствами, не требуя Wi-Fi или сотовой связи. Проект Mesh Network Alerts позволяет доставлять жизненно важную информацию о погоде миллиардам людей даже без подключения к Интернету.

Компьютерные сети и Интернет

Интернет представляет собой сеть сетей, которая соединяет миллиарды цифровых устройств по всему миру. Стандартные протоколы обеспечивают связь между этими устройствами. Эти протоколы включают протокол передачи гипертекста («http» перед всеми адресами веб-сайтов). Интернет-протокол (или IP-адреса) — это уникальные идентификационные номера, необходимые для каждого устройства, имеющего доступ в Интернет. IP-адреса сопоставимы с вашим почтовым адресом, предоставляя уникальную информацию о местоположении, чтобы информация могла быть доставлена ​​правильно.

Поставщики услуг Интернета (ISP) и поставщики сетевых услуг (NSP) предоставляют инфраструктуру, позволяющую передавать пакеты данных или информации через Интернет. Каждый бит информации, отправленной через Интернет, не поступает на каждое устройство, подключенное к Интернету. Это комбинация протоколов и инфраструктуры, которая точно сообщает информации, куда идти.

Как они работают?

Компьютерные сети соединяют такие узлы, как компьютеры, маршрутизаторы и коммутаторы, с помощью кабелей, оптоволокна или беспроводных сигналов. Эти соединения позволяют устройствам в сети обмениваться информацией и ресурсами.

Сети следуют протоколам, которые определяют способ отправки и получения сообщений. Эти протоколы позволяют устройствам обмениваться данными. Каждое устройство в сети использует интернет-протокол или IP-адрес, строку чисел, которая однозначно идентифицирует устройство и позволяет другим устройствам распознавать его.

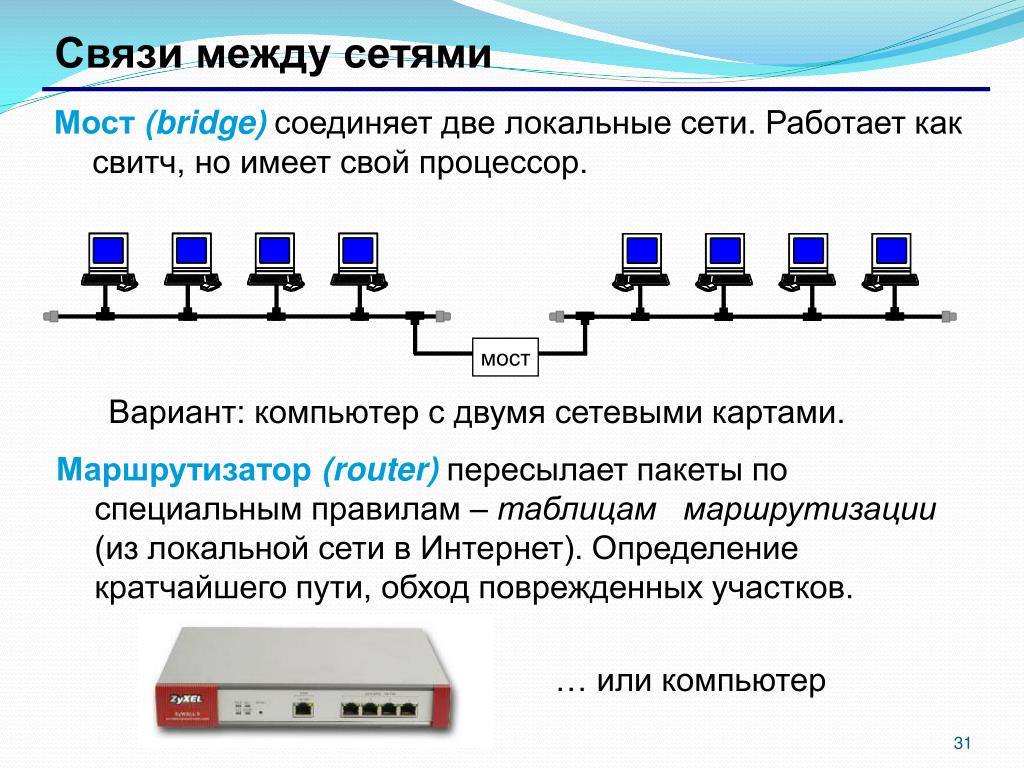

Маршрутизаторы — это виртуальные или физические устройства, облегчающие связь между различными сетями. Маршрутизаторы анализируют информацию, чтобы определить наилучший способ доставки данных к конечному пункту назначения. Коммутаторы соединяют устройства и управляют обменом данными между узлами внутри сети, гарантируя, что пакеты информации, перемещающиеся по сети, достигают своего конечного пункта назначения.

Архитектура

Архитектура компьютерной сети определяет физическую и логическую структуру компьютерной сети. В нем описывается, как компьютеры организованы в сети и какие задачи возлагаются на эти компьютеры. Компоненты сетевой архитектуры включают аппаратное обеспечение, программное обеспечение, средства передачи (проводные или беспроводные), топологию сети и протоколы связи.

Основные типы сетевой архитектуры

Существует два типа сетевой архитектуры: одноранговая (P2P) и клиент/сервер . В архитектуре P2P два или более компьютеров связаны как «равноправные», что означает, что они имеют равную мощность и привилегии в сети. Сеть P2P не требует центрального сервера для координации. Вместо этого каждый компьютер в сети действует как клиент (компьютер, которому требуется доступ к службе), так и сервер (компьютер, который обслуживает потребности клиента, обращающегося к службе). Каждый одноранговый узел делает некоторые из своих ресурсов доступными для сети, разделяя хранилище, память, пропускную способность и вычислительную мощность.

В сети клиент/сервер центральный сервер или группа серверов управляют ресурсами и предоставляют услуги клиентским устройствам в сети. Клиенты в сети общаются с другими клиентами через сервер. В отличие от модели P2P, клиенты в архитектуре клиент/сервер не делятся своими ресурсами. Этот тип архитектуры иногда называют многоуровневой моделью, поскольку он разработан с несколькими уровнями или уровнями.

Топология сети

Топология сети относится к тому, как организованы узлы и каналы в сети. Сетевой узел — это устройство, которое может отправлять, получать, хранить или пересылать данные. Сетевой канал соединяет узлы и может быть кабельным или беспроводным каналом.

Понимание типов топологии обеспечивает основу для построения успешной сети. Существует несколько топологий, но наиболее распространенными являются шина, кольцо, звезда и ячеистая сеть:

• Топология сети шины — это когда каждый сетевой узел напрямую подключен к основному кабелю.

• В кольцевой топологии узлы соединены в петлю, поэтому каждое устройство имеет ровно двух соседей. Соседние пары соединяются напрямую; несмежные пары связаны косвенно через несколько узлов.

• В топологии сети звезда все узлы подключены к одному центральному концентратору, и каждый узел косвенно подключен через этот концентратор.

• Топология сетки определяется перекрывающимися соединениями между узлами. Вы можете создать полносвязную топологию, в которой каждый узел в сети соединен со всеми остальными узлами. Вы также можете создать топологию частичной сетки, в которой только некоторые узлы соединены друг с другом, а некоторые связаны с узлами, с которыми они обмениваются наибольшим количеством данных. Полноячеистая топология может быть дорогостоящей и трудоемкой для выполнения, поэтому ее часто используют для сетей, требующих высокой избыточности. Частичная сетка обеспечивает меньшую избыточность, но является более экономичной и простой в реализации.

Безопасность

Безопасность компьютерной сети защищает целостность информации, содержащейся в сети, и контролирует доступ к этой информации. Политики сетевой безопасности уравновешивают необходимость предоставления услуг пользователям с необходимостью контроля доступа к информации.

Существует много точек входа в сеть. Эти точки входа включают аппаратное и программное обеспечение, из которых состоит сама сеть, а также устройства, используемые для доступа к сети, такие как компьютеры, смартфоны и планшеты. Из-за этих точек входа сетевая безопасность требует использования нескольких методов защиты. Средства защиты могут включать брандмауэры — устройства, которые отслеживают сетевой трафик и предотвращают доступ к частям сети на основе правил безопасности.

Процессы аутентификации пользователей с помощью идентификаторов пользователей и паролей обеспечивают еще один уровень безопасности. Безопасность включает в себя изоляцию сетевых данных, чтобы доступ к служебной или личной информации был сложнее, чем к менее важной информации. Другие меры сетевой безопасности включают обеспечение регулярного обновления и исправления аппаратного и программного обеспечения, информирование пользователей сети об их роли в процессах безопасности и информирование о внешних угрозах, осуществляемых хакерами и другими злоумышленниками. Сетевые угрозы постоянно развиваются, что делает сетевую безопасность бесконечным процессом.

Использование общедоступного облака также требует обновления процедур безопасности для обеспечения постоянной безопасности и доступа. Для безопасного облака требуется безопасная базовая сеть.

Ознакомьтесь с пятью основными соображениями (PDF, 298 КБ) для обеспечения безопасности общедоступного облака.

Ячеистые сети

Как отмечалось выше, ячеистая сеть — это тип топологии, в котором узлы компьютерной сети соединяются с максимально возможным количеством других узлов. В этой топологии узлы взаимодействуют друг с другом, чтобы эффективно направлять данные к месту назначения. Эта топология обеспечивает большую отказоустойчивость, поскольку в случае отказа одного узла существует множество других узлов, которые могут передавать данные. Ячеистые сети самонастраиваются и самоорганизуются в поисках самого быстрого и надежного пути для отправки информации.

Тип ячеистых сетей

Существует два типа ячеистых сетей — полная и частичная:

• В полноячеистой топологии каждый узел сети соединяется с каждым другим узлом сети, обеспечивая высочайший уровень отказоустойчивости. . Однако его выполнение обходится дороже. В топологии с частичной сеткой подключаются только некоторые узлы, обычно те, которые чаще всего обмениваются данными.
• Беспроводная ячеистая сеть может состоять из десятков или сотен узлов. Этот тип сети подключается к пользователям через точки доступа, разбросанные по большой территории.

Балансировщики нагрузки и сети

Балансировщики нагрузки эффективно распределяют задачи, рабочие нагрузки и сетевой трафик между доступными серверами. Думайте о балансировщиках нагрузки как об управлении воздушным движением в аэропорту. Балансировщик нагрузки отслеживает весь трафик, поступающий в сеть, и направляет его на маршрутизатор или сервер, которые лучше всего подходят для управления им. Целями балансировки нагрузки являются предотвращение перегрузки ресурсов, оптимизация доступных ресурсов, сокращение времени отклика и максимизация пропускной способности.

Полный обзор балансировщиков нагрузки см. в разделе Балансировка нагрузки: полное руководство.

Сети доставки контента

Сеть доставки контента (CDN) — это сеть распределенных серверов, которая доставляет временно сохраненные или кэшированные копии контента веб-сайта пользователям в зависимости от их географического положения. CDN хранит этот контент в распределенных местах и ​​предоставляет его пользователям, чтобы сократить расстояние между посетителями вашего сайта и сервером вашего сайта. Кэширование контента ближе к вашим конечным пользователям позволяет вам быстрее обслуживать контент и помогает веб-сайтам лучше охватить глобальную аудиторию. CDN защищают от всплесков трафика, сокращают задержки, снижают потребление полосы пропускания, ускоряют время загрузки и уменьшают влияние взломов и атак, создавая слой между конечным пользователем и инфраструктурой вашего веб-сайта.

Потоковое мультимедиа, мультимедиа по запросу, игровые компании, создатели приложений, сайты электронной коммерции — по мере роста цифрового потребления все больше владельцев контента обращаются к CDN, чтобы лучше обслуживать потребителей контента.

Компьютерные сетевые решения и IBM

Компьютерные сетевые решения помогают предприятиям увеличить трафик, сделать пользователей счастливыми, защитить сеть и упростить предоставление услуг. Лучшее решение для компьютерной сети, как правило, представляет собой уникальную конфигурацию, основанную на вашем конкретном типе бизнеса и потребностях.

Сети доставки контента (CDN), балансировщики нагрузки и сетевая безопасность — все, что упоминалось выше, — это примеры технологий, которые могут помочь предприятиям создавать оптимальные компьютерные сетевые решения. IBM предлагает дополнительные сетевые решения, в том числе:

• Устройства шлюза — это устройства, которые обеспечивают улучшенный контроль над сетевым трафиком, позволяют повысить производительность вашей сети и повысить ее безопасность. Управляйте своими физическими и виртуальными сетями для маршрутизации нескольких VLAN, для брандмауэров, VPN, формирования трафика и многого другого.
• Direct Link обеспечивает безопасность и ускоряет передачу данных между частной инфраструктурой, мультиоблачными средами и IBM Cloud.
• Облачные интернет-сервисы — это функции безопасности и производительности, предназначенные для защиты общедоступного веб-контента и приложений до того, как они попадут в облако. Получите защиту от DDoS, глобальную балансировку нагрузки и набор функций безопасности, надежности и производительности, предназначенных для защиты общедоступного веб-контента и приложений до того, как они попадут в облако.

Сетевые службы в IBM Cloud предоставляют вам сетевые решения для повышения трафика, обеспечения удовлетворенности ваших пользователей и легкого предоставления ресурсов по мере необходимости.

Приобретите навыки работы с сетью и получите профессиональную сертификацию IBM, пройдя курсы в рамках профессиональной учебной программы Cloud Site Reliability Engineers (SRE).
