Pci разъемы: Интерфейс PCI в компьютере: виды и назначение. Фото

Содержание

Как выглядит разъем pci e. Что такое PCI Express

Шина ISA

Стандарты шинного интерфейса

По мере увеличения разрядности шины и увеличения тактовой частоты в компьютере, изменялись и стандарты шинного интерфейса. В настоящее время в компьютерах используются следующие основные стандарты шинного интерфейса:

· шина ISA;

· шина PCI;

Другие стандарты, такие как МСА (Micro Channel Architecture – микроканальная архитектура), EISA (Extended Industry Standard Architecture – расширенная стандартная промышленная архитектура) и VESA, обычно называемый локальной шиной, VL-шиной и разработанный ассоциацией VESA (Video Electronics Standards Association – ассоциация стандартов видеоэлектроники), в настоящее время не используются.

Первый распространенный стандарт шинного интерфейса – шина ISA (Industry Standard Architecture – стандартная промышленная архитектура) была разработана фирмой IBM при создании компьютера IBM PC AT (1984 г.). Эта 16-битовая шина с тактовой частотой 8,33 МГц допускает установку как 8-битовых, так и 16-битовых плат расширения (с пропускной способностью соответственно 8,33 и 16,6 Мбайт/с).

Обмен данными между высокоскоростными внешними устройствами и оперативной памятью выполняется при участии процессора, что в некоторых случаях может привести к снижению производительности компьютера. В режиме прямого доступа, введенном в шине ISA, периферийное устройство связано с оперативной памятью напрямую через каналы DMA (Direct Memory Access – прямой доступ в память). Наиболее эффективным такой режим обмена данными бывает в ситуациях, когда требуется высокая скорость для передачи большого объема информации (например, при загрузке данных в память с жесткого диска).

Для организации прямого доступа в память используется контроллер DMA, встроенный в одну из микросхем на материнской плате. Устройство, требующее прямой дос­туп к памяти, по одному из свободных каналов DMA обращается к кон­троллеру, сообщая ему путь (адрес), откуда или куда переслать данные, на­чальный адрес блока данных и объем данных. Инициализация обмена происходит с участием процессора, но собственно передача данных осуществляется уже под управлением контроллера DMA, а не процессора.

Шина ISA отсутствует в современных материнских платах, и сохранилась только в старых компьютерах.

Шина PCI (Peripheral Component Interconnect – взаимосвязь периферийных компонент) была разработана фирмой Intel с участием ряда других фирм в 1993 г. для своего нового высокопроизводительного процессора Pentium.

В настоящее время все стандарты PCI разрабатываются и поддерживаются организацией PCI-SIG (PCI – Special Interest Group) (PCI – Группа специальных интересов).

Последний стандарт PCI – PCI 3.0, принятый в 2004 году, определяет как 32-разрядную шину с тактовой частотой 33 МГц и пиковой пропускной способностью 133 Мбайта/с, так и 64-разрядные шины с тактовыми частотами 33 и 66 МГц и пиковыми пропускными способностями соответственно 266 и 533 Мбайта/с.

Для ускорения передачи данных в шине PCI используется пакетный режим (burst mode). В этом режиме данные, расположенные по какому-либо адресу, передаются не по одному, а сразу целым набором.

Основополагающим принципом, положенным в основу шины PCI, является применение так называемых мостов (bridges), которые осуществляют связь между шиной PCI и другими шинами. Важной особенностью шины PCI является и то, что в ней вместо каналов DMA реализован более эффективный режим управления шиной (Bus Mastering), который позволяет внешнему устройству управлять шиной без участия процессора. Во время передачи информации устройство, поддерживающее Bus Mastering, захватывает шину и становится главным. При таком подходе центральный процессор освобож­дается для выполнения других задач, пока происходит передача данных. Это особенно важно при использовании многозадачных операционных сис­тем типа Windows и Unix.

Разъемы для карты PCI на материнской плате приведен на рис. ?????.

Рис. ?????. Разъемы для карты PCI на материнской плате:

а) 32-разрядный разъем; б) 64-разрядный разъем

Дополнением к стандарту PCI является стандарт PCI Hot Plug v1.0. Устройства PCI, удовлетворяющие этому стандарту, можно вставлять в разъем или вынимать из разъема во время работы компьютера – так называемое «горячее» подключение (hot plug).

Шины стандарта PCI используются в современных компьютерах для подключения внутренних устройств системного блока, таких как звуковая карта или модем. Однако для графических устройств эти шины имеют недостаточную скорость передачи данных, поэтому PCI-SIG был разработан новый стандарт – PCI-X (символ X означает eXtended – расширенный) с тактовыми частотами 66, 133, 266 и 533 МГц и пиковыми пропускными способностями соответственно 533, 1066, 2132 и 4264 Мбайт/с. Этот стандарт обратно совместим со стандартом PCI 3.0, т.е. в компьютере можно использовать и карты PCI 3.0 и карты PCI-X.

Последняя версия стандарта PCI-X – PCI-X 2.0 была принята в 2002 году. В настоящее время шины этого стандарта практически не используются, поскольку в этом же году PCI-SIG начала разработку принципиально нового стандарта шины PCI – PCI Express.

Стандарт PCI Express, называемый также PCI-E или PCe, предполагает замену параллельной разделяемой структуры, используемой шиной PCI и PCI-X, последовательным соединением устройств с использованием коммутаторов (switches). Старое название этого стандарта – 3GIO (3 rd Generation Input/Output – третье поколение ввода/вывода).

Последним действующим стандартом PCI Express является стандарт PCI Express Base 2.0, принятый в 2006 году.

В отличие от стандарта PCI, в котором все устройства подключаются к общей 32-разрядной параллельной однонаправленной шине, в PCI Express для подключения устройства используется одно или несколько двунаправленных последовательных соединений типа точка-точка, реализованных на медной витой паре.

При обмене данными по витой паре используется метод низковольтной дифференциальной передачи сигналов – LVDS (Low-Voltage Differential Signaling). Данные в LVDS передаются последовательно, бит за битом. При этом для передачи одного сигнала используется дифференциальная пара, т.е. что передающая сторона подаёт на проводники пары различные уровни напряжения, которые сравниваются на приёмной стороне. Для кодирования информации используется разница напряжений на проводниках пары. Небольшая амплитуда сигнала, а также незначительное электромагнитное влияние проводов пары друг на друга позволяют уменьшить шумы в линии и передавать данные на высоких частотах, т.

е. с большой скоростью. Для повышения скорости передачи данных можно использовать несколько соединений (витых пар), по которым биты передаются параллельно, т.е. одновременно.

В PCI Express для передачи данных могут использоваться одно или несколько соединений. Количество соединений для устройства задается с помощью числа, за которым (или перед которым) указывается буква x. В настоящее время в спецификации определены соединения 1x, 2x, 4x, 8x, 16x и 32x. Для каждого из этих соединений шины PCI Express (за исключением соединения 32x, который пока не используется) определен свой вид разъема. На рис. ???? приведены наиболее распространенные разъемы PCI Express: 1x, 2x, 4x, 8x и 16x.

Рис. ?????. Наиболее распространенные разъемы PCI Express: а) слот 1x; б) слот 4x;

в) слот 8x; г) слот 16x;

Пропускная способность в шине PCI Express по одному соединению в настоящее время составляет 2,5 Гбит/с с перспективой увеличения до 10 Гбит/с. Стандарт PCI Express должен заменить стандарты PCI и PCI-X, а также рассматриваемый в следующем разделе стандарт AGP.

Однако стандарт PCI Express совместим с этими стандартами и, видимо долго будет использоваться с ними совместно, поскольку в настоящее время выпущено и продолжает выпускаться много карт по стандартам PCI и AGP.

Какие разъемы бывают на материнской плате и для чего они предназначены. Про это вы узнаете в данной статье.

Разъем для установки процессора или сокет

Разъем для установки процессора – это большой разъем в форме прямоугольника. Как правило, данный разъем находится в верхней части платы.

Разъемы бывают различных типов. Для того чтобы установить процессор на материнскую плату, он должен быть совместим с разъемом на плате.

Бывают случаи, когда тип разъема процессора и платы совпадает, но плата не поддерживает эту модель процессора. В результате такая связка материнской платы и процессора не будет работать.

разъем для процессора или сокет

Современные процессоры от Intel используют такие типы разъемов:

  • Socket 1150
  • Socket 1155
  • Socket 1356
  • Socket 1366
  • Socket 2011

Современные процессоры от AMD используют такие типы разъемов:

  • Socket AM3
  • Socket AM3+
  • Socket FM1
  • Socket FM2

Разъемы для установки оперативной памяти или слоты

Разъемы для установки оперативной памяти – это длинные вертикальные разъемы размещенные справа или по обе стороны от процессора. Современные разъемы для оперативной памяти на материнской плате относятся к типу DDR3.

На более старых моделях материнских плат могут использоваться разъемы DDR2 или DDR1. Все эти типы не совместимы друг с другом. Поэтому установить DDR3 в разъем для DDR2 не получится.

Разъемы PCI Express

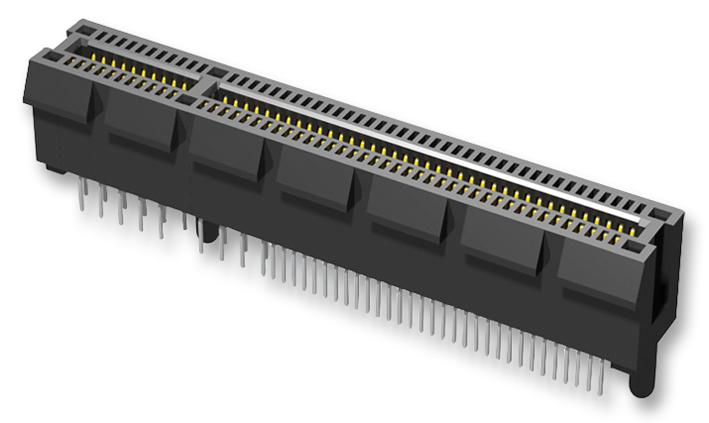

Разъемы PCI Express – это разъемы на материнской плате, которые предназначены для установки дополнительных плат. Эти разъемы расположены в нижней части материнской платы.

Разъемы PCI EXPRESS

Разъем PCI Express может быть нескольких типов: PCI Express x1, PCI Express x4 и PCI Express x16. В большинстве случаев, разъем PCI Express x16 используется для установки видеокарт, а остальные слоты для установки других плат расширения, например звуковых карт.

Существует три версии PCI Express. Это PCI Express 1.0, PCI Express 2.0 и PCI Express 3.0. Все эти версии полностью совместимы. Это позволяет устанавливать новые устройства с поддержкой PCI Express 3.0 в старые материнские платы с PCI Express 1. 0. Единственное ограничение это скорость передачи данных. При установке нового устройства в старую версию PCI Express устройство будет работать на скорости старой версии PCI Express.

Разъем PCI – это старый разъем для подключения плат расширения. Сейчас он практически не используется и устанавливается только в некоторые материнские платы.

Разъем PCI можно найти в нижней части материнской платы, рядом с разъемами PCI Express.

Разъемы SATA это разъемы, предназначенные для подключения жестких дисков, SSD накопителей и дисководов.

Эти разъемы размещены в нижней части материнской платы и в большинстве случаев окрашены в красный цвет.

Существует три версии SATA, это SATA 1.0, SATA 2.0 и SATA 3.0. Все эти версии полностью совместимы и отличаются только скоростью передачи данных. Для SATA 1.0 скорость составляет 1.5 Гбит/с, для SATA 2.0 – 3 Гбит/с, а для SATA 3.0 – 6 Гбит/с.

Разъем для подключения питания материнской платы размещается справа от оперативной памяти. Он может состоять из 20, 24 или 28 контактов.

В этот разъем нужно подключить питание от блока питания.

Вконтакте

В этой статье мы расскажем о причинах успеха шины PCI и дадим описание высокопроизводительной технологии, которая приходит ей на смену – шины PCI Express. Также мы рассмотрим историю развития, аппаратные и программные уровни шины PCI Express, особенности её реализации и перечислим ее преимущества.

Когда в начале 1990-x гг. она появилась, то по своим техническим характеристикам значительно превосходила все существовавшие до того момента шины, такие, как ISA, EISA, MCA и VL-bus. В то время шина PCI(Peripheral Component Interconnect — взаимодействие периферийных компонентов), работавшая на частоте 33 Мгц, хорошо подходила для большинства периферийных устройств. Но сегодня ситуация во многом изменилась. Прежде всего, значительно возросли тактовые частоты процессора и памяти. Например, тактовая частота процессоров увеличились с 33 МГц до нескольких ГГц, в то время как рабочая частота PCI увеличилась всего до 66 МГц. Появление таких технологий, как Gigabit Ethernet и IEEE 1394B грозило тем, что вся пропускная способность шины PCI может уйти на обслуживание одного-единственного устройства на основе данных технологий.

При этом архитектура PCI имеет ряд преимуществ по сравнению с предшественниками, поэтому полностью пересматривать было нерационально. Прежде всего, она не зависит от типа процессора, поддерживает буферную изоляцию, технологию bus mastering (захват шины) и технологию PnP в полном объеме. Буферная изоляция означает, что шина PCI действует независимо от внутренней шины процессора, что дает возможность шине процессора функционировать независимо от скорости и загруженности системной шины. Благодаря технологии захвата шины периферийные устройства получили возможность непосредственно управлять процессом передачи данных по шине, вместо того, чтобы ожидать помощи от центрального процессора, что отразилось бы на производительности системы. Наконец, поддержка Plug and Play позволяет осуществлять автоматическую настройку и конфигурирование пользующихся ею устройств и избежать возни с джамперами и переключателями, которая изрядно портила жизнь владельцам ISA-устройств.

Несмотря на несомненный успех PCI, в нынешнее время она сталкивается с серьезными проблемами. Среди них – ограниченная пропускная способность, недостаток функций передачи данных в реальном времени и отсутствие поддержки сетевых технологий нового поколения.

Сравнительные характеристики различных стандартов PCI

Следует учесть, что реальная пропускная способность может быть меньше теоретической из-за принципа работы протокола и особенностей топологии шины. К тому же общая пропускная способность распределяется между всеми подключенными к ней устройствами, поэтому, чем больше устройств сидит на шине, тем меньшая пропускная способность достается каждому из них.

Такие усовершенствования стандарта, как PCI-X и AGP были призваны устранить ее главный недостаток – низкую тактовую частоту. Однако увеличение тактовой частоты в этих реализациях повлекло за собой уменьшение эффективной длины шины и количества разъемов.

Новое поколение шины — PCI Express (или сокращенно PCI-E), было впервые представлено в 2004 году и было призвано решить все те проблемы, с которыми столкнулась её предшественница. Сегодня большая часть новых компьютеров снабжается шиной PCI Express. Хотя стандартные слоты PCI в них тоже присутствуют, однако не за горами то время, когда шина станет достоянием истории.

Архитектура PCI Express

Архитектура шины имеет многоуровневую структуру, как показано на рисунке.

Шина поддерживает модель адресации PCI, что позволяет работать с ней всем существующим на данный момент драйверам и приложениям. Кроме того, шина PCI Express использует стандартный механизм PnP, предусмотренный предыдущим стандартом.

Рассмотрим предназначение различных уровней организации PCI-E. На программном уровне шины формируются запросы чтения/записи, которые передаются на транспортном уровне при помощи специального пакетного протокола. Уровень данных отвечает за помехоустойчивое кодирование и обеспечивает целостность данных. Базовый аппаратный уровень состоит из двойного симплексного канала, состоящего из передающей и принимающей пары, которые вместе называются линией. Общая скорость шины в 2,5 Гб/с означает, что пропускная способность для каждой линии PCI Express составляет 250 Мб/c в каждую сторону. Если принять во внимание потери на накладные расходы протокола, то для каждого устройства доступно около 200 Мб/c. Эта пропускная способность в 2-4 раза выше, чем та, которая была доступна для устройств PCI. И, в отличие от PCI, в том случае, если пропускная способность распределяется между всеми устройствами, то она в полном объеме достается каждому устройству.

На сегодняшний день существует несколько версий стандарта PCI Express, различающихся своей пропускной способностью.

Пропускная способность шины PCI Express x16 для разных версий PCI-E, Гб/c:

  • 32/64
  • 64/128
  • 128/256

Форматы шины PCI-E

На данный момент доступны различные варианты форматов PCI Express, в зависимости от предназначения платформы – настольный компьютер, ноутбук или сервер. Серверы, требующие большую пропускную способность, имеют больше слотов PCI-E, и эти слоты имеют большее число соединительных линий. В противоположность этому ноутбуки могут иметь лишь одну линию для среднескоростных устройств.

Видеокарта с интерфейсом PCI Express x16.

Платы расширения PCI Express очень похожи на платы PCI, однако разъемы PCI-E отличаются повышенным сцеплением, что позволяет быть уверенным в том, что плата не выскользнет из слота из-за вибрации или при транспортировке. Существует несколько форм-факторов слотов PCI Express, размер которых зависит от количества используемых линий. Например, шина, имеющая 16 линий, обозначается как PCI Express x16. Хотя общее количество линий может достигать 32, на практике большинство материнских плат в настоящее время оснащены шиной PCI Express x16.

Карты меньших форм-факторов могут подключаться в разъемы для больших без ущерба для работоспособности. Например, карта PCI Express х1 может подключаться в разъем PCI Express x16. Как и в случае шины PCI, для подключения устройств при необходимости можно использовать РCI Express-удлинитель.

Внешний вид разъемов различных типов на материнской плате. Сверху вниз: слот PCI-X, слот PCI Express х8, слот PCI, слот PCI Express х16.

Express Card

Стандарт Express Card предлагает очень простой способ добавления оборудования в систему. Целевым рынком для модулей Express Card являются ноутбуки и небольшие ПК. В отличие от традиционных плат расширения настольных компьютеров, карта Express может подключаться к системе в любой момент во время работы компьютера.

Одной из популярных разновидностей Express Card является карта PCI Express Mini Card, разработанная в качестве замены карт форм-фактора Mini PCI. Карта, созданная в этом формате, поддерживает как PCI Express, так и USB 2.0. Размеры PCI Express Mini Card составляют 30×56 мм. Карта PCI Express Mini Card может подключаться к PCI Express х1.

Преимущества PCI-E

Технология PCI Express позволила получить преимущество по сравнению с PCI в следующих пяти областях:

  1. Более высокая производительность. При наличии всего одной линии пропускная способность PCI Express в два раза выше, чем у PCI. При этом пропускная способность увеличивается пропорционально количеству линий в шине, максимальное количество которых может достигать 32. Дополнительным преимуществом является то, что информация по шине может передаваться одновременно в обоих направлениях.
  2. Упрощение ввода-вывода. PCI Express использует преимущества таких шин, как AGP и PCI-X и обладает при этом менее сложной архитектурой, а также сравнительной простотой реализации.
  3. Многоуровневая архитектура. PCI Express предлагает архитектуру, которая может подстраиваться к новым технологиям и не требует значительного обновления ПО.
  4. Технологии ввода/вывода нового поколения. PCI Express дает новые возможности получения данных при помощи технологии одновременных передач данных, обеспечивающей своевременное получение информации.
  5. Простота использования. PCI-E значительно упрощает обновление и расширение системы пользователем. Дополнительные форматы плат Express, такие, как ExpressCard, значительно увеличивают возможности добавления высокоскоростных периферийных устройств в серверы и ноутбуки.

Заключение

PCI Express – это технология шины для подключения периферийных устройств, пришедшая на смену таким технологиям как ISA, AGP и PCI. Её применение значительно увеличивает производительность компьютера, а также возможности пользователя по расширению и обновлению системы.

AGP-слот с защёлкой для графической карты.

Большинство графических карт в пользовательских ПК используют интерфейс Accelerated Graphics Port (AGP). У самых старых систем для той же цели применяется интерфейс PCI. Впрочем, на замену обоим интерфейсам призван PCI Express (PCIe). Несмотря на название, PCI Express является последовательной шиной, а PCI (без суффикса Express) — параллельной. В общем, шины PCI и PCI Express не имеют ничего общего, помимо названия.

Графическая карта AGP (сверху) и графическая карта PCI Express (снизу).

Материнские платы для рабочих станций используют слот AGP Pro, который обеспечивает дополнительное питание для прожорливых карт OpenGL. Впрочем, в него можно устанавливать и обычные графические карты. Однако AGP Pro так и не получил широкое признание. Обычно прожорливые графические карты комплектуются дополнительным гнездом питания — для той же вилки Molex, к примеру.

Дополнительное питание для графической карты: 4- или 6-контактное гнездо.

Дополнительное питание для графической карты: гнедо Molex.

Стандарт AGP пережил несколько обновлений.

СтандартПропускная способность
AGP 1X256 Мбайт/с
AGP 2X533 Мбайт/с
AGP 4X1066 Мбайт/с
AGP 8X2133 Мбайт/с

Если вы любите копаться в «железе», то следует помнить о двух уровнях напряжения интерфейса. Стандарты AGP 1X и 2X работают на 3,3 В, в то время как AGP 4X и 8X требуют всего 1,5 В. Кроме того, существуют карты типа Universal AGP, которые подходят для разъёма любого типа. Чтобы предотвратить ошибочную установку карт, слоты AGP используют специальные выступы. А карты — прорези.

У верхней карты есть прорезь для AGP 3,3 В. В середине: универсальная карта с двумя вырезами (один для AGP 3,3 В, второй — для AGP 1,5 В). Снизу показана карта с вырезом справа для AGP 1,5 В.

Слоты расширения материнской платы: PCI Express x16 линий (сверху) и 2 PCI Express x1 линия (снизу).

Два слота PCI Express для установки двух графических карт nVidia SLi. Между ними можно заметить маленький слот PCI Express x1.

PCI Express является последовательным интерфейсом, и его не следует путать с шинами PCI-X или PCI, которые используют параллельную передачу сигналов.

PCI Express (PCIe) является самым современным интерфейсом для графических карт. В то же время, он подходит и для установки других карт расширения, хотя на рынке пока их очень мало. PCIe x16 обеспечивает в два раза большую пропускную способность, чем AGP 8x. Но на практике это преимущество так себя и не проявило.

Графическая карта AGP (сверху) в сравнении с графической картой PCI Express (снизу).

Сверху вниз: PCI Express x16 (последовательный), два интерфейса параллельной PCI и PCI Express x1 (последовательный).

Число линий PCI Express Пропускная способность в одном направлении Суммарная пропускная способность
1256 Мбайт/с512 Мбайт/с
2512 Мбайт/с1 Гбайт/с
41 Гбайт/с2 Гбайт/с
82 Гбайт/с4 Гбайт/с
164 Гбайт/с8 Гбайт/с

PCI является стандартной шиной для подключения периферийных устройств. Среди них можно отметить сетевые карты, модемы, звуковые карты и платы захвата видео.

Среди материнских плат для широкого рынка больше всего распространена шина PCI стандарта 2.1, работающая на частоте 33 МГц и имеющая ширину 32 бита. Она обладает пропускной способностью до 133 Мбит/с. Производители так широко и не приняли шины PCI 2.3 с частотой до 66 МГц. Именно поэтому карт данного стандарта очень мало. Но некоторые материнские платы этот стандарт поддерживают.

Ещё одна разработка в мире параллельной шины PCI известна как PCI-X. Данные слоты чаще всего встречаются на материнских платах для серверов и рабочих станций, поскольку PCI-X обеспечивает более высокую пропускную способность для RAID-контроллеров или сетевых карт. К примеру, шина PCI-X 1.0 предлагает пропускную способность до 1 Гбит/с с частотой шины 133 МГц и разрядностью 64 бита.

Спецификация PCI 2.1 сегодня предусматривает напряжение питания 3,3 В. Левый вырез/выступ предотвращает установку старых 5-В карт, которые показаны на иллюстрации.

Карта с вырезом, а также PCI-слот с ключом.

RAID-контроллер для 64-битного слота PCI-X.

Классический 32-битный слот PCI сверху, а три 64-битных слота PCI-X снизу. Зелёный слот поддерживает ZCR (Zero Channel RAID).

Словарик

  • PCI = Peripheral Component Interconnect

СОДЕРЖАНИЕ
#PCI_Express

Последовательная шина PCI Express, разработанная Intel и ее партнерами, призвана заменить параллельнуrю шину PCI и ее расширенный и специализированный вариант AGP. Несмотря на похожие наименования, шины PCI и PCI Express имеют мало общего. Протокол параллельной передачи данных, используемый в PCI, накладывает ограничения на ширину полосы пропускания и частоту работы шины; последовательная передача данных, примененная в PCI Express, обеспечивает возможность масштабирования (в спецификациях описываются реализации PCI Express 1x, 2x, 4x, 8x, 16x и 32x). На данный момент актуальной является версия шины с индексом 3.0

PCI-E 3.0

В ноябре 2010 года организация PCI-SIG, которая занимается стандартизацией технологии PCI Express, объявила о принятии спецификации PCIe Base 3.0.
Ключевым отличием от предыдущих двух версий PCIe можно считать измененную схему кодирования — теперь вместо 8 бит полезной информации из 10 бит переданной (8b/10b), по шине можно передать 128 бит полезной информации из 130 бит отправленной, т.е. коэффициент полезной нагрузки практически приблизился к 100%. Кроме того, увеличилась скорость передачи данных до 8 GT/s. Напомним, что это значение для PCIe 1.x составляло 2.5 GT/s, а для PCIe 2.x — 5 GT/s.
Все вышеперечисленные изменения привели к удвоению пропускной способности шины, по сравнению с шиной PCI-E 2.x. Это значит, что общая пропускная способность шины PCIe 3.0 в конфигурации 16x будет достигать 32 Гб/с. Первыми процессорами, которые были оснащены контроллером PCIe 3.0, стали процессоры Intel, созданные на основе микроархитектуры Ivy Bridge.

Несмотря на увеличившуюся более чем в три раза пропускную способность PCI-E 3.0 по сравнению с PCI-E 1.1, производительность одних и тех же видеокарт при использовании разных интерфейсов отличается не сильно. В таблице ниже представлены результаты тестов GeForce GTX 980 в разных тестах. Измерения проводились при одних графических настройках, в одной конфигурации Версия шины PCI-E изменялась в настройках BIOS.

PCI Express 3.0 по-прежнему сохраняет обратную совместимость с предыдущими версиями PCIe.

PCI-E 2.0

В 2007 году была принята новая спецификация шины PCI Express — 2.0, главное отличие которой заключается в удвоенной пропускной способности каждой линии передачи в каждом направлении, т.е. в случае с самой популярной версии PCI-E 16x, применяемой в видеокартах, пропускная способность составляет 8Гб/cек в каждом направлении. Первым чипсетом с поддержкой PCI-E 2.0 стал Intel X38.

PCI-E 2.0 полностью обратно совместим с PCI-E 1.0, т.е. все существующие устройства с интерфейсом PCI-E 1. 0 могут работать в слотах PCI-E 2.0 и наоборот.

PCI-E 1.1

Первая версия интерфейса PCI Express, появившаяся в 2002 году. Обеспечивала пропускную способность 500 МБ/с на одну линию.

Сравнение скорости работы различных поколений PCI-E

Шина PCI работает на частоте 33 или 66 МГц и обеспечивает пропускную способность 133 или 266 Мб/сек, но эта пропускная способность делится между всеми устройствами PCI. Частота, на которой работает шина PCI Express 1.1 — 2.5 ГГц, что дает пропускную способность 2500 МГц / 10 * 8 = 250 * 8 Мбит/сек = 250 Мб/сек (из-за избыточного кодирования для передачи 8 бит данных реально передается 10 бит информации) для каждого устройства PCI Express 1.1 x1 в одном направлении. При наличии нескольких линий для вычисления пропускной способности величину 250 Мб/сек надо умножить на число линий и на 2, т.к. PCI Express является двунаправленной шиной.

Число линий PCI Express 1.1Пропускная способность в одном направленииСуммарная пропускная способность
1250 МБ/сек500 МБ/сек
2500 Мб/сек1 ГБ/сек
41 ГБ/сек2 ГБ/сек
82 ГБ/сек4 ГБ/сек
164 ГБ/сек8 ГБ/сек
328 ГБ/сек16 ГБ/сек

Обратите внимание! Не следует пытаться установить плату PCI Express в слот PCI, и, наоборот, платы PCI не устанавливаются в слоты PCI Express. Тем не менее, плата PCI Express 1x, например, может быть установлена и, скорее всего, будет нормально функционировать в слоте PCI Express 8x или 16x, но не наоборот: плата PCI Express 16x в слот PCI Express 1x не влезет.

Pci разъем для видеокарты • Вэб-шпаргалка для интернет предпринимателей!

Содержание

    • 0.1 PCI Express
    • 0.2 PCI Express 2.0
    • 0.3 PCI Express External
  • 1 Последнее обновление от 28.09.2012
    • 1.1 Слоты расширения
  • 2 Помощь в выборе и приобретении
    • 2.1 Рекомендуем к прочтению

При смене одной только видеокарты обязательно нужно учитывать, что новые модели могут просто не подходить к вашей материнской плате, так как существует не просто несколько разных типов слотов расширения, но несколько их версий (применительно к AGP, и в скором времени — к PCI Express). Если вы не уверены в своих знаниях по этой теме, внимательно ознакомьтесь с разделом.

Как мы уже отметили выше, видеокарта вставляется в специальный разъем расширения на системной плате компьютера, через этот слот видеочип обменивается информацией с центральным процессором системы. На системных платах чаще всего есть слоты расширения одного-двух (реже трёх) разных типов, отличающихся пропускной способностью, параметрами электропитания и другими характеристиками, и не все из них подходят для установки видеокарт. Очень важно знать имеющиеся в системе разъемы и покупать только ту видеокарту, которая им соответствует. Разные разъемы расширения несовместимы физически и логически, и видеокарта, предназначенная для одного типа, в другой не вставится и работать не будет.

Мы не будем касаться ISA и VESA Local Bus слотов расширения и соответствующих им видеокарт, так как они безнадежно устарели, и не каждый специалист ныне знает о них что-то большее, чем их названия и то, что они когда-то существовали. Обойдем вниманием и слоты PCI, так как игровых видеокарт для них давно уж нет.

Современные графические процессоры используют один из двух типов интерфейса: AGP или PCI Express. Эти интерфейсы отличаются друг от друга в основном пропускной способностью, предоставляемыми возможностями для питания видеокарты, а также другими менее важными характеристиками. Теоретически, чем выше пропускная способность интерфейса, тем лучше. Но практически, разница в пропускной способности даже в несколько раз не слишком сильно влияет на производительность, и пропускная способность интерфейса крайне редко является узким местом, ограничивающим производительность.

Лишь очень малая часть современных системных плат не имеет слотов AGP или PCI Express, единственной возможностью расширения для них является интерфейс PCI, видеокарты для которого весьма редки и попросту не подходят для домашнего компьютера. Рассмотрим два современных интерфейса подробнее, именно эти слоты вам нужно искать на своих системных платах. Смотрите фотографии и сравнивайте.

AGP (Accelerated Graphics Port или Advanced Graphics Port) — это высокоскоростной интерфейс, основанный на спецификации PCI, но созданный специально для соединения видеокарт и системных плат. Шина AGP лучше подходит для видеоадаптеров по сравнению с PCI (не Express!) потому, что она предоставляет прямую связь между центральным процессором и видеочипом, а также некоторые другие возможности, увеличивающие производительность в некоторых случаях, например, GART — возможность чтения текстур напрямую из оперативной памяти, без их копирования в видеопамять; более высокую тактовую частоту, упрощенные протоколы передачи данных и др.

В отличие от универсальной шины PCI, AGP используется только для видеокарт. Интерфейс имеет несколько версий, последняя из них — AGP 8x с пропускной способностью 2.1 Гб/с, что в 8 раз больше начального стандарта AGP с параметрами 32-бит и 66 МГц. Новых системных плат с AGP уже не выпускают, они окончательно уступили рынок решениям с интерфейсом PCI Express, но AGP до сих пор имеет широкое распространение и дает достаточную пропускную способность даже для новых видеочипов.

Спецификации AGP появились в 1997 году, тогда Intel выпустил первую версию описания, включающую две скорости: 1x и 2x. Во второй версии (2.0) появился AGP 4x, а в 3.0 — 8x. Рассмотрим все варианты подробнее:
AGP 1x — это 32-битный канал, работающий на частоте 66 МГц, с пропускной способностью 266 Мбайт/с, что в два раза выше полосы PCI (133 Мбайт/с, 33 МГц и 32-бит).
AGP 2x — 32-битный канал, работающий с удвоенной пропускной способностью 533 Мбайт/с на той же частоте 66 МГц за счет передачи данных по двум фронтам, аналогично DDR памяти (только для направления «к видеокарте»).
AGP 4x — такой же 32-битный канал, работающий на 66 МГц, но в результате дальнейших ухищрений была достигнута учетверенная «эффективная» частота 266 МГц, с максимальной пропускной способностью более 1 ГБ/с.
AGP 8x — дополнительные изменения в этой модификации позволили получить пропускную способность уже до 2.1 ГБ/с.

Видеокарты с интерфейсом AGP и соответствующие слоты на системных платах совместимы в определенных пределах. Видеокарты, рассчитанные на 1.5 В, не работают в 3.3 В слотах, и наоборот. Но существуют универсальные разъемы, которые поддерживают оба типа плат. Некоторые новые видеокарты из последних AGP серий, такие как NVIDIA GeForce 6 серии и ATI X800, имеют специальные ключи, не позволяющие установить их в старые системные платы без поддержки 1.5 В, а последние AGP карты с поддержкой 3.3 В — это NVIDIA GeForce FX 5×00 и часть из ATI RADEON 9×00, кроме основанных на R360.

При апгрейде старой AGP системы обязательно нужно учитывать возможную несовместимость разных версий слотов AGP. Бывает, что никаких проблем не возникает, но перед модернизацией видеосистемы стоит ознакомиться со статьей:

Краткая выжимка из этой статьи: новые видеокарты в старые системные платы можно пробовать вставлять без особого риска, в крайнем случае, система просто не заработает, в отличие от попытки установки старых видеокарт на новую материнскую плату, что может иметь печальные последствия. Для установки новых видеоплат на устаревшую системную, имеющую разъема AGP 1.0, нужно, чтобы новая видеокарта имела универсальный разъем AGP 1.0/2.0:

Но если новая видеокарта имеет разъем AGP 2.0, то заставить ее работать на старой системе не получится.

AGP 3.0 видеокарты имеют такой же разъем, как показан выше, и их можно устанавливать на материнские платы со слотом AGP 2.0. Существуют и видеокарты AGP 3.0 с универсальным разъемом, которые можно устанавливать в том числе и на системную плату с портом AGP 1.0.

Несмотря на то, что версии AGP действительно сильно отличаются друг от друга по теоретическим показателям, таким, как пропускная способность, более старый и медленный интерфейс тормозить работу видеокарты будет не сильно, разница в производительности в играх при режимах AGP 4x и AGP 8x составляет лишь несколько процентов, а то и еще меньше:

NVIDIA GeForce4 Ti 4200 with AGP8x (NV28) и GeForce4 MX 440 with AGP8x (NV18)

Посмотрите — теоретическая разница в пропускной способности отличается в два раза, но практические результаты тестов показывают отсутствие значительного преимущества AGP 8x решений по сравнению с AGP 4x вариантами.

Нужно отметить, что в переходный период смены слотов AGP на PCI Express выходили системные платы с гибридными решениями, предоставляющими так называемые слоты AGP Express. Эти слоты зачастую размещались совместно с PCI Express x16 слотом, но они не являются полноценными AGP слотами и работают на скорости обычных PCI слотов, что дает очень низкую скорость, позволяющую разве что переждать время перехода на полноценное PCI Express решение.

Про подобный продукт можно прочитать в статье:
Тестирование AGP-Express в исполнении ECS

Вообще же, видеокарты, рассчитанные на морально и физически устаревший слот AGP, в наших статьях не рассматриваются, поэтому мы ограничимся лишь написанным выше текстом и ссылкой на последние тесты AGP видеокарт на iXBT.com.

PCI Express

PCI Express (PCIe или PCI-E, не путать с PCI-X), ранее известная как Arapaho или 3GIO, отличается от PCI и AGP тем, что это последовательный, а не параллельный интерфейс, что позволило уменьшить число контактов и увеличить пропускную способность. PCIe — это лишь один из примеров перехода от параллельных шин к последовательным, вот другие примеры этого движения: HyperTransport, Serial ATA, USB и FireWire. Важное преимущество PCI Express в том, что он позволяет складывать несколько одиночных линий в один канал для увеличения пропускной способности. Многоканальность последовательного дизайна увеличивает гибкость, медленным устройствам можно выделять меньшее количество линий с малым числом контактов, а быстрым — большее.

Интерфейс PCIe пропускает данные на скорости 250 Мбайт/с на одну линию, что почти вдвое превышает возможности обычных слотов PCI. Максимально поддерживаемое слотами PCI Express количество линий — 32, что дает пропускную способность 8 ГБ/с. А PCIe слот с восемью рабочими линиями примерно сопоставим по этому параметру с быстрейшей из версий AGP —. Что еще больше впечатляет при учете возможности одновременной передачи в обоих направлениях на высокой скорости. Наиболее распространенные слоты PCI Express x1 дают пропускную способность одной линии (250 Мбайт/с) в каждом направлении, а PCI Express x16, который применяется для видеокарт, и в котором сочетается 16 линий, обеспечивает пропускную способность до 4 ГБ/с в каждом направлении.

Несмотря на то, что соединение между двумя PCIe устройствами иногда собирается из нескольких линий, все устройства поддерживают одиночную линию, как минимум, но опционально могут работать с большим их количеством. Физически, карты расширения PCIe входят и работают нормально в любых слотах с равным или большим количеством линий, так, PCI Express x1 карта будет спокойно работать в x4 и x16 разъемах. Также, слот физически большего размера может работать с логически меньшим количеством линий (например, на вид обычный x16 разъем, но разведены лишь 8 линий). В любом из приведенных вариантов, PCIe сам выберет максимально возможный режим, и будет нормально работать.

Чаще всего для видеоадаптеров используются разъемы x16, но есть платы и с x1 разъемами. А большая часть системных плат с двумя слотами PCI Express x16, работает в режиме x8 для создания SLI и CrossFire систем. Физически другие варианты слотов, такие как x4, для видеокарт не используются. Напоминаю, что всё это относится только к физическому уровню, попадаются и системные платы с физическими PCI-E x16 разъемами, но в реальности с разведенными 8, 4 или даже 1 каналами. И любые видеокарты, рассчитанные на 16 каналов, работать в таких слотах будут, но с меньшей производительностью. Кстати, на фотографии выше показаны слоты x16, x4 и x1, а для сравнения оставлен и PCI (снизу).

Хотя разница в играх получается не такой уж и большой. Вот, например, обзор двух системных плат на нашем сайте, в котором исследуется разница в скорости трехмерных игр на двух системных платах, пара тестовых видеокарт в которых работает в режимах 8 каналов и 1 канала соответственно:
http://www.ixbt.com/mainboard/foxconn/foxconn-mcp61vm2ma-rs2h-mcp61sm2ma-ers2h.shtml

Интересующее нас сравнение — в конце статьи, обратите внимание на две последние таблицы. Как видите, разница при средних настройках весьма небольшая, но в тяжелых режимах начинает увеличиваться, причем, большая разница отмечена в случае менее мощной видеоплаты. Примите это к сведению.

PCI Express отличается не только пропускной способностью, но и новыми возможностями по энергопотреблению. Эта необходимость возникла потому, что по слоту AGP 8x (версия 3. 0) можно передать не более 40 с небольшим ватт суммарно, чего уже не хватало видеокартам последних поколений, рассчитанных для AGP, на которых устанавливали по одному или двух стандартным четырехконтактным разъемам питания (NVIDIA GeForce 6800 Ultra). По разъему PCI Express можно передавать до 75 Вт, а дополнительные 75 Вт получают по стандартному шестиконтактному разъему питания (см. последний раздел этой части). В последнее время появились видеокарты с двумя такими разъемами, что в сумме дает до 225 Вт.

PCI Express 2.0

Не так давно, группой PCI-SIG, которая занимается разработкой соответствующих стандартов, были представлены основные спецификации PCI Express 2.0. Вторая версия PCIe вдвое увеличивает стандартную пропускную способность, с 2.5 Гб/с до 5 Гб/с, так что разъем x16 позволяет передавать данные на скорости до 8 ГБ/с в каждом направлении. При этом PCIe 2.0 совместим с PCIe 1.1, старые карты расширения будут нормально работать в новых системных платах, появление которых ожидается уже в 2007 году.

Спецификация PCIe 2.0 поддерживает как 2.5 Гб/с, так и 5 Гб/с скорости передачи, это сделано для обеспечения обратной совместимости с существующими PCIe 1.0 и 1.1 решениями. Обратная совместимость PCI Express 2.0 позволяет использовать прошлые решения с 2.5 Гб/с в 5.0 Гб/с слотах, которые просто будут работать на меньшей скорости. А устройство, разработанное по спецификациям версии 2.0, может поддерживать 2.5 Гб/с и/или 5 Гб/с скорости.

Основное нововведение в PCI Express 2.0 — это удвоенная до 5 Гб/с скорость, но это не единственное изменение, есть и другие нововведения для увеличения гибкости, новые механизмы для программного управления скоростью соединений и т.п. Нас больше всего интересуют изменения, связанные с электропитанием устройств, так как требования видеокарт к питанию неуклонно растут. В PCI-SIG разработали новую спецификацию для обеспечения увеличивающегося энергопотребления графических карт, она расширяет текущие возможности энергоснабжения до 225/300 Вт на видеокарту. Для поддержки этой спецификации используется новый 2×4-штырьковый разъем питания, предназначенный для обеспечения питанием будущие модели видеокарт.

PCI Express External

И уже в этом году, группа PCI-SIG, занимающаяся официальной стандартизацией решений PCI Express, объявила о принятии спецификации PCI Express External Cabling 1.0, описывающих стандарт передачи данных по внешнему интерфейсу PCI Express 1.1. Эта версия позволяет передавать данные со скоростью 2.5 Гб/с, а следующая должна увеличить пропускную способность до 5 Гб/с. В рамках стандарта представлены четыре внешних разъема: PCI Express x1, x4, x8 и x16. Старшие разъемы оснащены специальным язычком, облегчающим подключение.

Внешний вариант интерфейса PCI Express может использоваться не только для подключения внешних видеокарт, но и для внешних накопителей и других плат расширения. Максимальная рекомендованная длина кабеля при этом равна 10 метров, но её можно увеличить при помощи соединения кабелей через повторитель.

Чем это может быть полезно для видеокарт? Например, это точно может облегчить жизнь любителей ноутбуков, при работе от батарей будет использоваться маломощное встроенное видеоядро, а при подключении к настольному монитору — мощная внешняя видеокарта. Значительно облегчится апгрейд подобных видеокарт, не нужно будет вскрывать корпус ПК. Производители смогут делать совершенно новые системы охлаждения, не ограниченные особенностями карт расширения, да и с питанием должно быть меньше проблем — скорее всего, будут использоваться внешние блоки питания, рассчитанные специально на определенную видеокарту, их можно в один внешний корпус с видеокартой встроить, используя одну систему охлаждения. Должна облегчиться сборка систем на нескольких видеокартах (SLI/CrossFire). В общем, с учетом постоянного роста популярности мобильных решений, такие внешние PCI Express должны завоевать определенную популярность.

В статье мы не трогаем устаревшие интерфейсы, их характеристики действительно сильно влияли на производительность даже в старые времена. Затем производители перешли на производство видеокарт, рассчитанных на интерфейс AGP (Accelerated Graphics Port), но его первой спецификации оказалось недостаточно, AGP 1.0 в некоторых случаях мог ограничивать производительность. Поэтому в дальнейшем стандарт модифицировали, версии 2.0 (AGP 4x) и 3.0 (AGP 8x) уже достигли высоких значений пропускной способности, выше которых скорость просто не росла.

Абсолютное большинство современных видеоплат рассчитано на интерфейс PCI Express, поэтому при выборе видеокарты мы предлагаем серьезно рассматривать только его, все данные о AGP приведены для справки. Хотя производители видеокарт по своей инициативе делают карты среднего уровня для интерфейса AGP (ATI RADEON X1950 PRO, NVIDIA GeForce 7800 GS и 7600 GT) до сих пор, но все они используют специальный мост для трансляции вызовов PCI Express в AGP, а новых видеочипов с поддержкой AGP давно не существует.

Итак, новые платы используют интерфейс PCI Express x16, объединяющий скорость 16 линий PCI Express, что дает пропускную способность до 4 ГБ/с в каждом направлении, это примерно в два раза больше, по сравнению с той же характеристикой AGP 8x. Важное отличие состоит в том, что PCI Express работает с такой скоростью в каждом из направлений, поэтому в некоторых случаях PCI Express может дать преимущества по сравнению с AGP. Но чаще всего пропускной способности стандарта AGP 8x достаточно, и разницы с соответствующими картами для PCI Express просто нет, разные версии видеокарт работают примерно с одной скоростью, что на AGP, что на PCI Express. Например, RADEON 9600 XT и RADEON X600 XT, для AGP и PCI Express, соответственно.

Другое дело, что будущего у AGP давно нет, и этот интерфейс следует рассматривать только с точки зрения апгрейда, все новые системные платы поддерживают только PCI Express, наиболее производительные видеокарты с интерфейсом AGP не выпускаются, а те, что есть, труднее найти в продаже. Если речь о покупке новой платы или одновременной смене системной и видеоплаты, то просто необходимо покупать карты с интерфейсом PCI Express, он будет наиболее распространен еще несколько лет, а его следующая версия будет совместима с нынешней.

Последнее обновление от 28.09.2012

Слоты расширения

При смене одной только видеокарты обязательно нужно учитывать, что новые модели могут просто не подходить к вашей материнской плате, так как существует не просто несколько разных типов слотов расширения, но и несколько разных их версий (применительно и к AGP, и к PCI Express). Если вы не уверены в своих знаниях по этой теме, внимательно ознакомьтесь с разделом.

Как мы уже отметили выше, видеокарта вставляется в специальный разъем расширения на системной плате компьютера, через этот слот видеочип обменивается информацией с центральным процессором системы. На системных платах чаще всего есть слоты расширения одного-двух разных типов, отличающихся пропускной способностью, параметрами электропитания и другими характеристиками, и не все из них подходят для установки видеокарт. Важно знать имеющиеся в системе разъемы и покупать только ту видеокарту, которая им соответствует. Разные разъемы расширения несовместимы физически и логически, и видеокарта, предназначенная для одного типа, в другой не вставится и работать не будет.

К счастью, за прошедшее время успели кануть в лету не только слоты расширения ISA и VESA Local Bus (которые интересны лишь будущим археологам) и соответствующие им видеокарты, но практически исчезли и видеокарты для слотов PCI, а все AGP-модели безнадежно устарели. И все современные графические процессоры используют только один тип интерфейса — PCI Express. Ранее был широко распространён стандарт AGP, эти интерфейсы значительно отличаются друг от друга, в том числе пропускной способностью, предоставляемыми возможностями для питания видеокарты, а также другими менее важными характеристиками.

Лишь очень малая часть современных системных плат не имеет слотов PCI Express, и если ваша система настолько древняя, что использует AGP видеокарту, то заняться её апгрейдом не получится — нужно менять всю систему. Рассмотрим эти интерфейсы подробнее, именно эти слоты вам нужно искать на своих системных платах. Смотрите фотографии и сравнивайте.

AGP (Accelerated Graphics Port или Advanced Graphics Port) — это высокоскоростной интерфейс, основанный на спецификации PCI, но созданный специально для соединения видеокарт и системных плат. Шина AGP хотя и лучше подходит для видеоадаптеров по сравнению с PCI (не Express!), предоставляет прямую связь между центральным процессором и видеочипом, а также некоторые другие возможности, увеличивающие производительность в некоторых случаях, например, GART — возможность чтения текстур напрямую из оперативной памяти, без их копирования в видеопамять; более высокую тактовую частоту, упрощенные протоколы передачи данных и др., но этот тип слотов безнадёжно устарел и новых изделий с ним давно не выпускают.

Но всё же, для порядка упомянем и об этом типе. Спецификации AGP появились в 1997 году, тогда Intel выпустил первую версию описания, включающую две скорости: 1x и 2x. Во второй версии (2.0) появился AGP 4x, а в 3.0 — 8x. Рассмотрим все варианты подробнее:
AGP 1x — это 32-битный канал, работающий на частоте 66 МГц, с пропускной способностью 266 Мбайт/с, что в два раза выше полосы PCI (133 Мбайт/с, 33 МГц и 32 бит).
AGP 2x — 32-битный канал, работающий с удвоенной пропускной способностью 533 Мбайт/с на той же частоте 66 МГц за счет передачи данных по двум фронтам, аналогично DDR памяти (только для направления «к видеокарте»).
AGP 4x — такой же 32-битный канал, работающий на 66 МГц, но в результате дальнейших ухищрений была достигнута учетверенная «эффективная» частота 266 МГц, с максимальной пропускной способностью более 1 ГБ/с.
AGP 8x — дополнительные изменения в этой модификации позволили получить пропускную способность уже до 2,1 ГБ/с.

Видеокарты с интерфейсом AGP и соответствующие слоты на системных платах совместимы в определенных пределах. Видеокарты, рассчитанные на 1,5 В, не работают в слотах 3,3 В, и наоборот. Впрочем, существуют и универсальные разъемы, которые поддерживают оба типа плат. Видеокарты, рассчитанные на морально и физически устаревший слот AGP, давно не рассматриваются, поэтому чтобы узнать о старых AGP-системах, лучше будет ознакомиться со статьей:

PCI Express (PCIe или PCI-E, не путать с PCI-X), ранее известная как Arapahoe или 3GIO, отличается от PCI и AGP тем, что это последовательный, а не параллельный интерфейс, что позволило уменьшить число контактов и увеличить пропускную способность. PCIe — это лишь один из примеров перехода от параллельных шин к последовательным, вот другие примеры этого движения: HyperTransport, Serial ATA, USB и FireWire. Важное преимущество PCI Express в том, что он позволяет складывать несколько одиночных линий в один канал для увеличения пропускной способности. Многоканальность последовательного дизайна увеличивает гибкость, медленным устройствам можно выделять меньшее количество линий с малым числом контактов, а быстрым — большее.

Интерфейс PCIe 1.0 пропускает данные на скорости 250 Мбайт/с на одну линию, что почти вдвое превышает возможности обычных слотов PCI. Максимально поддерживаемое слотами PCI Express 1.0 количество линий — 32, что дает пропускную способность до 8 ГБ/с. А слот PCIe с восемью рабочими линиями примерно сопоставим по этому параметру с быстрейшей из версий AGP — 8x. Что еще больше впечатляет при учете возможности одновременной передачи в обоих направлениях на высокой скорости. Наиболее распространенные слоты PCI Express x1 дают пропускную способность одной линии (250 Мбайт/с) в каждом направлении, а PCI Express x16, который применяется для видеокарт и в котором сочетается 16 линий, обеспечивает пропускную способность до 4 ГБ/с в каждом направлении.

Несмотря на то, что соединение между двумя PCIe-устройствами иногда собирается из нескольких линий, все устройства поддерживают одиночную линию, как минимум, но опционально могут работать с большим их количеством. Физически, карты расширения PCIe входят и работают нормально в любых слотах с равным или большим количеством линий, так, карта PCI Express x1 будет спокойно работать в разъемах x4 и x16. Также, слот физически большего размера может работать с логически меньшим количеством линий (например, на вид обычный разъем x16, но разведены лишь 8 линий). В любом из приведенных вариантов PCIe сам выберет максимально возможный режим, и будет нормально работать.

Чаще всего для видеоадаптеров используются разъемы x16, но есть платы и с разъемами x1. А большая часть системных плат с двумя слотами PCI Express x16 работает в режиме x8 для создания SLI- и CrossFire-систем. Физически другие варианты слотов, такие как x4, для видеокарт не используются. Напоминаю, что всё это относится только к физическому уровню, попадаются и системные платы с физическими разъемами PCI-E x16, но в реальности с разведенными 8, 4 или даже 1 каналами. И любые видеокарты, рассчитанные на 16 каналов, работать в таких слотах будут, но с меньшей производительностью. Кстати, на фотографии выше показаны слоты x16, x4 и x1, а для сравнения оставлен и PCI (снизу).

Хотя разница в играх получается не такой уж и большой. Вот, например, обзор двух системных плат на нашем сайте, в котором исследуется разница в скорости трехмерных игр на двух системных платах, пара тестовых видеокарт в которых работает в режимах 8 каналов и 1 канала соответственно:
http://www.ixbt.com/mainboard/foxconn/foxconn-mcp61vm2ma-rs2h-mcp61sm2ma-ers2h.shtml

Интересующее нас сравнение — в конце статьи, обратите внимание на две последние таблицы. Как видите, разница при средних настройках весьма небольшая, но в тяжелых режимах начинает увеличиваться, причем, большая разница отмечена в случае менее мощной видеоплаты. Примите это к сведению.

PCI Express отличается не только пропускной способностью, но и новыми возможностями по энергопотреблению. Эта необходимость возникла потому, что по слоту AGP 8x (версия 3. 0) можно передать лишь не более 40 с небольшим ватт суммарно, чего уже не хватало видеокартам тогдашних поколений, рассчитанных для AGP, на которых устанавливали по одному или двум стандартным четырехконтактным разъемам питания. По разъему PCI Express можно передавать до 75 Вт, а дополнительные 75 Вт получают по стандартному шестиконтактному разъему питания (см. последний раздел этой части). В последнее время появились видеокарты с двумя такими разъемами, что в сумме даёт до 225 Вт.

В дальнейшем группа PCI-SIG, которая занимается разработкой соответствующих стандартов, представила основные спецификации PCI Express 2.0. Вторая версия PCIe вдвое увеличила стандартную пропускную способность, с 2,5 Гбит/с до 5 Гбит/с, так что разъем x16 позволяет передавать данные на скорости до 8 ГБ/с в каждом направлении. При этом PCIe 2.0 совместим с PCIe 1.1, старые карты расширения обычно нормально работают в новых системных платах.

Спецификация PCIe 2.0 поддерживает скорости передачи как 2,5 Гбит/с, так и 5 Гбит/с, это сделано для обеспечения обратной совместимости с существующими решениями PCIe 1. 0 и 1.1. Обратная совместимость PCI Express 2.0 позволяет использовать устаревшие решения с 2,5 Гбит/с в слотах 5,0 Гбит/с, которые просто будут в таком случае работать на меньшей скорости. А устройства, разработанные по спецификациям версии 2.0, могут поддерживать скорости 2,5 Гбит/с и/или 5 Гбит/с.

Хотя основное нововведение в PCI Express 2.0 — это удвоенная до 5 Гбит/с скорость, но это не единственное изменение, есть и другие модификации для увеличения гибкости, новые механизмы для программного управления скоростью соединений и т. п. Нас больше всего интересуют изменения, связанные с электропитанием устройств, так как требования видеокарт к питанию неуклонно растут. В PCI-SIG разработали новую спецификацию для обеспечения увеличивающегося энергопотребления графических карт, она расширяет текущие возможности энергоснабжения до 225/300 Вт на видеокарту. Для поддержки этой спецификации используется новый 2×4-штырьковый разъем питания, предназначенный для обеспечения питанием топовых моделей видеокарт.

Видеокарты и системные платы с поддержкой PCI Express 2.0 появились в широкой продаже уже в 2007 году, а теперь на рынке других и не встретить. Оба основных производителя видеочипов, AMD и NVIDIA, выпустили новые линейки GPU и видеокарт на их основе, поддерживающие увеличенную пропускную способность второй версии PCI Express и пользующиеся новыми возможностями по электрическому питанию для карт расширения. Все они обратно совместимы с системными платами, имеющими на борту слоты PCI Express 1.x, хотя в некоторых редких случаях наблюдается несовместимость, так что нужно быть осторожным.

Собственно, появление третьей версии PCIe было очевидным событием. В ноябре 2010 года спецификации третьей версии PCI Express окончательно утвердили. Хотя этот интерфейс обладает скоростью передачи 8 гигатранзакций/с вместо 5 Гт/с у версии 2.0, его пропускная способность снова возросла ровно вдвое по сравнению со стандартом PCI Express 2.0. Для этого применили иную схему кодирования пересылаемых по шине данных, но совместимость с предыдущими версиями PCI Express при этом сохранилась. Первые продукты версии PCI Express 3.0 были представлены летом 2011-го, а реальные устройства только-только начали появляться на рынке.

Среди производителей системных плат разгорелась целая война за право первым представить продукт с поддержкой PCI Express 3.0 (в основном, на базе чипсета Intel Z68), и соответствующие пресс-релизы представили сразу несколько компаний. Хотя на момент обновления путеводителя видеокарт с такой поддержкой просто нет, так что это просто неинтересно. К тому времени, когда поддержка PCIe 3.0 будет нужна, появятся совершенно иные платы. Скорее всего, это произойдёт не ранее 2012 года.

К слову, можно предполагать, что PCI Express 4.0 будет представлена в течение ещё нескольких следующих лет, и новая версия также будет иметь ещё раз удвоенную пропускную способность, востребованную к тому времени. Но это произойдёт совсем нескоро, и нам пока неинтересно.

External PCI Express

В 2007 году группа PCI-SIG, занимающаяся официальной стандартизацией решений PCI Express, объявила о принятии спецификации PCI Express External Cabling 1. 0, описывающей стандарт передачи данных по внешнему интерфейсу PCI Express 1.1. Эта версия позволяет передавать данные со скоростью 2,5 Гбит/с, а следующая должна увеличить пропускную способность до 5 Гбит/с. В рамках стандарта представлены четыре внешних разъема: PCI Express x1, x4, x8 и x16. Старшие разъемы оснащены специальным язычком, облегчающим подключение.

Внешний вариант интерфейса PCI Express может использоваться не только для подключения внешних видеокарт, но и для внешних накопителей и других плат расширения. Максимальная рекомендованная длина кабеля при этом равна 10 метров, но её можно увеличить при помощи соединения кабелей через повторитель.

Теоретически, это могло облегчить жизнь любителей ноутбуков, когда при работе от батарей используется маломощное встроенное видеоядро, а при подключении к настольному монитору — мощная внешняя видеокарта. Значительно облегчается апгрейд подобных видеокарт, не нужно вскрывать корпус ПК. Производители могут делать совершенно новые системы охлаждения, не ограниченные особенностями карт расширения, да и с питанием должно быть меньше проблем — скорее всего, будут использоваться внешние блоки питания, рассчитанные специально на определенную видеокарту, их можно встроить в один внешний корпус с видеокартой, используя одну систему охлаждения. Может облегчиться сборка систем на нескольких видеокартах (SLI/CrossFire), да и с учётом постоянного роста популярности мобильных решений такие внешние PCI Express должны были завоевать определенную популярность.

Должны были, но не завоевали. По состоянию на осень 2011 года внешних вариантов видеокарт на рынке практически нет. Их круг ограничен устаревшими моделями видеочипов и узким выбором совместимых ноутбуков. К сожалению, дело внешних видеокарт дальше не пошло, и потихоньку заглохло. Не слышно уже даже победных рекламных заявлений от производителей ноутбуков… Возможно, мощностей современных мобильных видеокарт просто стало хватать даже для требовательных 3D-приложений, в т. ч. и многих игр.

Остаётся надежда на развитие внешних решений в перспективном интерфейсе для подключения периферийных устройств Thunderbolt, ранее известном как Light Peak. Его разработала корпорация Intel на базе технологии DisplayPort, и первые решения уже выпущены компанией Apple. Thunderbolt объединяет возможности DisplayPort и PCI Express и позволяет подключать внешние устройства. Впрочем, пока таковых просто не существует, хотя кабели уже есть:

В статье мы не трогаем устаревшие интерфейсы, абсолютное большинство современных видеоплат рассчитано на интерфейс PCI Express 2.0, поэтому при выборе видеокарты мы предлагаем рассматривать только его, все данные о AGP приведены лишь для справки. Новые платы используют интерфейс PCI Express 2.0, объединяющий скорость 16 линий PCI Express, что дает пропускную способность до 8 ГБ/с в каждом направлении, это в несколько раз больше по сравнению с той же характеристикой лучшего из AGP. Кроме того, PCI Express работает с такой скоростью в каждом из направлений, в отличие от AGP.

С другой стороны, продукты с поддержкой PCI-E 3.0 ещё толком не вышли, поэтому рассматривать их тоже не имеет особого смысла. Если речь идёт об апгрейде старой или покупке новой платы или одновременной смене системной и видеоплаты, то просто нужно приобретать платы с интерфейсом PCI Express 2.0, который будет вполне достаточен и наиболее распространен еще несколько лет, тем более что продукты разных версий PCI Express совместимы между собой.

Магазины ОЛДИ бесплатно

сейчас в 1 магазине

Доставка от 290 a

ближайжая дата доставки: 23.11.2019

  • Нагатинская

  • Рассрочка на 120 дней. Подробнее

Магазины ОЛДИ бесплатно

сейчас в 1 магазине

Пункты выдачи 22.11.2019

Доставка от 290 a

ближайжая дата доставки: Завтра

  • Рассрочка на 120 дней. Подробнее

Магазины ОЛДИ бесплатно

сейчас в 5 магазинах

Пункты выдачи 21.11.2019

Доставка от 290 a

ближайжая дата доставки: 23.11.2019

  • Водный стадион
  • Нагатинская
  • Текстильщики
  • Университет
  • (OLDI Express)
  • Шаболовская Экспресс

  • Рассрочка на 120 дней. Подробнее

Магазины ОЛДИ бесплатно

сейчас в 1 магазине

Пункты выдачи 21.11.2019

Доставка от 290 a

ближайжая дата доставки: 23.11.2019

  • Нагатинская

  • Рассрочка на 120 дней. Подробнее

Магазины ОЛДИ бесплатно

сейчас в 1 магазине

Пункты выдачи 22.11.2019

Доставка от 290 a

ближайжая дата доставки: Завтра

Магазины ОЛДИ бесплатно

сейчас в 1 магазине

Пункты выдачи 25.11.2019

Доставка от 290 a

ближайжая дата доставки: 25.11.2019

  • Рассрочка на 120 дней. Подробнее

Магазины ОЛДИ бесплатно

сейчас в 1 магазине

Пункты выдачи 22.11.2019

Доставка от 290 a

ближайжая дата доставки: Завтра

Магазины ОЛДИ бесплатно

сейчас в 1 магазине

Пункты выдачи 22.11.2019

Доставка от 290 a

ближайжая дата доставки: Завтра

  • Рассрочка на 120 дней. Подробнее

Магазины ОЛДИ бесплатно

сейчас в 1 магазине

Пункты выдачи 22.11.2019

Доставка от 290 a

ближайжая дата доставки: Завтра

  • Рассрочка на 120 дней. Подробнее

Магазины ОЛДИ бесплатно

сейчас в 1 магазине

Пункты выдачи 22. 11.2019

Доставка от 290 a

ближайжая дата доставки: Завтра

  • Рассрочка на 120 дней. Подробнее

Магазины ОЛДИ бесплатно

сейчас в 1 магазине

Пункты выдачи 22.11.2019

Доставка от 290 a

ближайжая дата доставки: Завтра

Магазины ОЛДИ бесплатно

сейчас в 1 магазине

Пункты выдачи 22.11.2019

Доставка от 290 a

ближайжая дата доставки: Завтра

  • Рассрочка на 120 дней. Подробнее

Магазины ОЛДИ бесплатно

сейчас в 1 магазине

Пункты выдачи 22.11.2019

Доставка от 290 a

ближайжая дата доставки: Завтра

  • Рассрочка на 120 дней. Подробнее

Магазины ОЛДИ бесплатно

сейчас в 1 магазине

Пункты выдачи 22.11.2019

Доставка от 290 a

ближайжая дата доставки: Завтра

  • Рассрочка на 120 дней. Подробнее

Магазины ОЛДИ бесплатно

сейчас в 1 магазине

Пункты выдачи 21. 11.2019

Доставка от 290 a

ближайжая дата доставки: 23.11.2019

  • Нагатинская

  • Рассрочка на 120 дней. Подробнее

Магазины ОЛДИ бесплатно

сейчас в 1 магазине

Пункты выдачи 22.11.2019

Доставка от 290 a

ближайжая дата доставки: 23.11.2019

  • Текстильщики

  • Рассрочка на 120 дней. Подробнее

Магазины ОЛДИ бесплатно

сейчас в 1 магазине

Пункты выдачи 22.11.2019

Доставка от 290 a

ближайжая дата доставки: Завтра

  • Рассрочка на 120 дней. Подробнее

Магазины ОЛДИ бесплатно

сейчас в 1 магазине

Пункты выдачи 22.11.2019

Доставка от 290 a

ближайжая дата доставки: Завтра

  • Рассрочка на 120 дней. Подробнее

Магазины ОЛДИ бесплатно

сейчас в 1 магазине

Пункты выдачи 22.11.2019

Доставка от 290 a

ближайжая дата доставки: Завтра

  • Рассрочка на 120 дней. Подробнее

Магазины ОЛДИ бесплатно

сейчас в 1 магазине

Пункты выдачи 21.11.2019

Доставка от 290 a

ближайжая дата доставки: 23.11.2019

  • Нагатинская

Помощь в выборе и приобретении

  • ➤ Интернет-магазин OLDI поможет выбрать и купить видеокарту с PCI-Express x16: смотрите характеристики и фото, сортируйте по цене в каталоге, читайте отзывы и описания. Либо обратитесь за консультацией к нашим экспертам: 8 800 775 11 11.
  • ➤ Мы продаем только сертифицированный товар и предоставляем официальную гарантию производителя .
  • ➤ Вы можете оформить доставку до пункта выдачи в любой регион России или забрать покупку в одном из 6 фирменных магазинов Москвы и Санкт-Петербурга. Также можно выбрать курьерскую доставку до двери , стоимость будет рассчитана на странице оформления заказа.

Готово! Проверьте свою почту, мы отправили вам
письмо-подтверждение подписки.

Различия x1 x4 x8 x16?

Определение одного из главных интерфейсов

Опубликовано 02. 11.2019, 10:18   · Комментарии:15

PCI Express, полное техническое название «Peripheral Component Interconnect Express», но зачастую воспринимаемый сокращенной аббревиатурой PCIe или PCI-E, это стандартный тип подключения для внутренних девайсов, такие как видеокарты, звуковые карты, wifi адаптеры и прочих периферийных устройств на персональном компьютере.

Содержание:

  1. Разираемся в различиях слота
  2. Как это работает?
  3. Какие типы карт существуют?
  4. Каковы различные форматы интерфейса?
  5. Какие размеры существуют?
  6. Доступные версии
  7. Максимизация совместимости разъема
  8. Что заменит PCI Express?

Разбираемся в различиях PCI-E разъема.

Как правило, данный высокоскоростной порт относится к фактическим слотам расширения на материнской плате, которые принимают платы расширения на основе традиционного PCIe и типы карт расширения.

Старая видеокарта с интерфейсом AGP

PCI Express практически заменил AGP и PCI, оба из которых заменили старейший широко используемый тип соединения, называемый ISA. Хотя пк могут содержать различные слоты расширения, PCI Express считается стандартным внутренним интерфейсом самого быстрого разъема. Сегодня многие материнские платы для персональных компьютеров производятся только с разъемами PCI Express.

Как работает PCI Express?

Подобно старым стандартам, таким как PCI и AGP, устройство на базе Express физически переходит в высокоскоростной разъем на материнской плате.

Интерфейс этого разъема обеспечивает высокоскоростную связь между устройством и системной платой, а также другим оборудованием.

Хотя это не очень распространено, также существует внешняя версия высокоскоростного порта, что неудивительно называется External PCI Express, но часто сокращается до PCIe. Для устройств ePCIe, являющихся внешними, требуется специальный кабель для подключения любого внешнего устройства PCIe к пк через порт PCIe, обычно расположенный на задней панели пк, поставляемый либо материнской платой, либо специальной внутренней PCIe-картой.

Какие типы карт PCI Express существуют?

Благодаря требованию более быстрых, реалистичных видеоигр и инструментов редактирования видео, видеокарты были первыми типами компьютерной периферии, чтобы воспользоваться преимуществами, предлагаемыми непосредственно PCIe.

В то время как видеокарты по-прежнему остаются наиболее распространенным типом PCIe-карты, вы обнаружите, что другие девайсы, которые значительно быстрее подключаются к системной плате, процессору и ОЗУ. Также все чаще производятся PCIe-соединения вместо обычного PCI. Например, многие высококачественные звуковые карты теперь используют высокоскоростной порт, а также повышают количество проводных и беспроводных сетевых интерфейсных карт.

Карты контроллера жесткого диска могут быть наиболее полезными для PCI-E после видеокарты. Подключение высокоскоростного PCIe SSD-накопителя к этому высокоскоростному интерфейсу позволяет значительно быстрее считывать, потом записывать диск. Некоторые контроллеры жестких дисков PCIe даже включают встроенный SSD, сильно изменяя, как устройства хранения традиционно подключены внутри пк.

Конечно, замена PCIe на PCI и AGP полностью на более новые системные платы, почти каждый тип внутренней карты расширения, основанной на старых интерфейсах, перестраивается для возможности использования шины PCI Express. Это включает в себя такие вещи, как карты расширения USB, карты Bluetooth и т.д.

Каковы различные форматы PCI Express?

Показаны различные контроллеры на материнской плате

Express x1 … Express 3.0 … Express x16. Что означает «х»? Как узнаете, поддерживает ли ваш пк? Если есть карта PCI Express x1, и есть только разъем Express x16, совместимо ли это работает? Если нет, каковы ваши варианты?

Часто не совсем понятно, когда вы покупаете карту расширения для своего компьютера, такую ​​как новая видеокарта, какая из различных технологий PCIe работает с вашим пк лучше, чем другая. Однако, насколько это сложно, все выглядит довольно просто, как только вы поймете две важные части информации о высокоскоростном порте: часть, описывающую физический размер, и часть, описывающую технологическую версию, как описано ниже.

Размеры PCIe: x16, x8, x4, и x1

Как следует из заголовка, число после x указывает физический размер платы PCI-E или слота, причем x16 самый большой, а x1 наименьший.

Вот как формируются различные размеры:

Количество контактовДлина
PCI Express x11825 мм
PCI Express x84956 мм
PCI Express x168289 мм

Независимо от размера высокоскоростного порта или карты, ключевой вырез, это небольшое место в карте или слоте, всегда находится на выводе 11. То есть, длина вывода 11 продолжает увеличиваться по мере перехода от PCIe x1 к PCIe x16. Это позволяет гибко использовать карты одного размера вместе со слотами другого.

Карты PCIe подходят в любом слоте высокопроизводительного порта на системной плате, который по крайней мере такой же большой. Например, карта PCIe x1 будет входить в любой слот PCIe x4, PCIe x8 или PCIe x16. Карта PCIe x8 будет входить в любой слот PCIe x8 или PCIe x16. PCIe-карты, размер которых больше, чем слот PCIe, могут входить в меньший слот, но только если этот слот PCI-E открытый (т.е. Не имеет пробки в конце гнезда).

Видеокарта Radeon с интерфейсом PCI-Express x16

В целом, большая плата Express или слот поддерживает большую производительность, предполагая, что две карты или слоты, которые сравниваете, поддерживают одну и ту же версию PCIe.

Версия PCIe: 4.0, 3.0, 2.0 и 1.0

Любое число после PCIe, которое вы найдете на устройстве или системной плате, указывает номер последней версии используемой спецификации PCI Express.

Вот как сравниваются различные версии контроллера PCI Express:

Пропускная способность (на полосу)Пропускная способность (на полосу в слоте x16)
PCI Express 1. 02 Гбит/с (250 МБ/с)32 Гбит/с (4000 МБ/с)
PCI Express 2.04 Гбит/с (500 МБ/с)64 Гбит/с (8000 МБ/с)
PCI Express 3.07.877 Гбит/с (984,625 МБ/с)126,032 Гбит/с (15754 МБ/с)
PCI Express 4.015.752 Гбит/с (1969 МБ/с)252,032 Гбит/с (31504 МБ/с)

Все версии высокоскоростного порта совместимы в обратном и обратном направлении, что означает независимо от того, какую версию поддерживает плата PCIe или ваша материнская плата, они должны работать вместе, по крайней мере, на минимальном уровне. Как можно заметить, основные обновления стандарта порта резко увеличивают пропускную способность каждый раз, значительно увеличивая потенциал того, что может сделать связанное оборудование.

Улучшения версии также устраняют ошибки, добавленные функции и улучшенное управление питанием, но увеличение полосы пропускной способности это самое важное изменение для заметок от версии к версии.

Максимизация совместимости совместно с PCIe

Как вы читаете в разделах размеров и версий выше, использует практически любую конфигурацию, которую вы можете себе представить. Если он физически подходит, он вероятно, работает … это здорово. Однако важно знать, что для увеличения пропускной способности (которая обычно соответствует максимальной производительности) вам нужно выбрать самую высокую версию PCIe, поддерживаемую вашей материнской платой, и выбрать самый большой размер данного порта, который будет соответствовать.

Например, графическая карта на высокоскоростном порту 3.0 x16 даст вам максимальную производительность, но только если материнская плата поддерживает высокоскоростной порт версии 3.0 и имеет свободный высокоскоростной порт x16. Если модель системной платы использует исключительно PCIe 2.0, карта будет работать только с поддерживаемой скоростью (например, 64 Гбит/с в слоте x16).

Большинство материнских плат и персональных компьютеров, выпущенных в 2013 году или позже, вероятно, поддерживают Express v3. 0. Если вы не уверены, проверьте руководство по материнской плате или пк. Если не получается найти какую-либо окончательную информацию о версии PCI, возможности использования вашей материнской платой, я рекомендую купить самую большую и последнюю версию PCIe-карты, если она подойдет, конечно.

Что заменит PCIe?

Очки виртуальной реальности VR

Разработчики видеоигр всегда ищут игры, которые становятся все более реалистичными, но могут сделать это только в том случае, если они смогут передавать больше данных из своих игровых программ в гарнитуру VR или на экран пк, и для этого требуются более быстрые интерфейсы. Из-за этого PCI Express никак не будет продолжать господствовать над своими лаврами. PCI Express 3.0 удивительно быстрый, но мир стремится сделать невероятно быструю передачу.

PCI Express 5.0, который должен быть завершен к 2019 году, будет использовать пропускную способность 31,504 гигабит в секунду на полосу (3938 мегабайт в секунду), что в два раза больше, чем предлагается у высокоскоростного разъема версии 4. 0. Существует ряд других стандартов интерфейса, отличных от PCIe, на которые смотрит технологическая индустрия, но поскольку для них потребуются серьезные аппаратные изменения, PCIe, похоже останется лидером в течение некоторого, очень продолжительного времени как самый быстрый из существующих когда-либо.

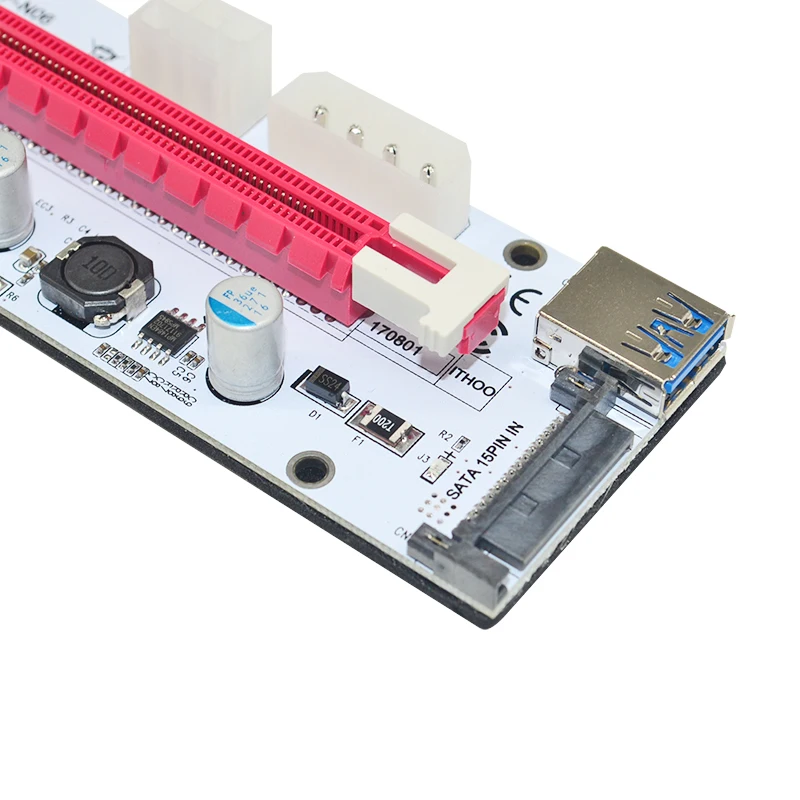

Разъемы PCIe и кабели PCIe, PCI Express®

Зарегистрируйтесь в программе бесплатных образцов Samtec

Зарегистрируйтесь и получите БЕСПЛАТНО штук любого номера
в любое время! Мы даже покроем доставку.

Эл. адрес *

Имя

Фамилия

Отмена

Регистрация
