Отличие шины PCI-Express от шины PCI

Опубликовано января 3, 2012 в Применение шины PCI-Express

Отличие шины PCI-Express от шины PCI. Техническим продолжением разработок версий шины PCI стало внедрение спецификации совершенно иного семейства — последовательной шины PCI-Express, известной как 3G10 (for 3-d Generation Input-Output).

В отличие от PCI — общей шины для передачи данных, PCI-Express является пакетной сетью с топологической схемой звезда.

PCI-Express характеризуется следующими показателями

• Компактностью разъемов.
• Применением режима горячей замены устройств Hot-Plug и режима управления питанием.
• Совместимостью с существующей параллельной шиной PCI и программными драйверами различных устройств ввода-вывода.
• Физическое соединение, осуществляемое с помощью медных, оптических или других физических средств передачи данных и обеспечивающее поддержку будущих схем кодирования.
• Поддерживается гарантированная максимальная пропускная способность каждого вывода, позволяющая создавать шины малых формфакторов.
• Ширина полосы частот (пропускная способность), увеличиваемая при повышении частоты и разрядности (ширины) шины, а также высокая скорость доставки данных.
• Шина PCI-Express масштабируемая. Это качество состоит в возможности наращивания пропускной способности шины от 2,5 Гбит/с вплоть до 80 Гбит/с. Как известно, пропускная способность шины PCI-X.2 составляет 4096 Мбайт/с.
• Осуществляется контроль передаваемых данных.
• Относительно данной шины предпринят ряд мер по снижению уровня электромагнитных помех и повышению информационной достоверности.

Физически шина организована по стандартной схеме токовой петли и представлена низковольтной дифференциальной парой. Входная и выходная петли обеспечивают пропускную способность по 2,5 Гбит/с (0,5 Гбайт/с) каждая. Частота в последовательной петле составляет 2,5 ГГц.

Соединение между двумя устройствами PCI-Express называется link, состоит из одного (называемого x1) или нескольких (х2, х4, х8, х12, х16 и х32) двунаправленных последовательных соединений lane. Каждое устройство должно поддерживать соединение x1.

Отличие шины PCI-Express от шины PCI

Одно двунаправленное последовательное соединение имеет пропускную способность 2,5 Гбит/с. Официально первая базовая спецификация PCI-Express 1.1 появилась в июле 2002 года. Разъемы PCI-Express изображены на рисунке ниже.

Системная плата с разъемами стандарта PCI и PCI-Express

PCI-Express 2.0 была анонсирована в 2007 году. Шина этой модификации имеет пропускную способность соединения х1 порядка 5 Гбит/с. При этом сохранена совместимость с PCI-Express 1.1

таким образом, что плата расширения, поддерживающая стандарт PCI-Express 1.1, может работать, будучи установленной в слот PCI-Express 2.0.

Внесены усовершенствования в протокол передачи между устройствами и программную модель. Для управления скоростью работы связи реализовано динамическое управление скоростью.

В этой версии имеются также и другие улучшения качества передачи и обслуживания линии связи. По мнению специалистов, следующая генерация PCI-Express 3.0 позволит повысить быстродействие шины до 8 Гбит/с.

dammlab.com

PCI Express. Что такое PCI Express

PCI Express это шина, которая используется для подключения разнообразных комплектующих к настольному ПК. С ее помощью подключают видеокарты, сетевые карты, звуковые карты, SSD накопители, WiFi модули и другие подобные устройства. Разработку данной шины начала компания Intel в 2002 году. Сейчас разработку новых версий данной шины занимается некоммерческая организация PCI Special Interest Group.

На данный момент шина PCI Express полностью заменила такие устаревшие шины как AGP, PCI и PCI-X. Шина PCI Express размещается в нижней части материнской платы в горизонтальном положении.

В чем отличия PCI Express от PCI

PCI Express это шина, которая была разработана на основе шины PCI. Основные отличия между PCI Express и PCI лежат на физическом уровне. В то время как PCI использует общую шину, в PCI Express используется топология типа звезда. Каждое PCI Express устройство подключается к общему коммутатору отдельным соединением.

Программная модель PCI Express во многом повторяет модель PCI. Поэтому большинство существующих PCI контроллеров могут быть легко доработаны для использования шины PCI Express.

Слоты PCI Express и PCI на материнской плате

Кроме этого, шина PCI Express поддерживает такие новые возможности как:

• Горячее подключение устройств;
• Гарантированная скорость обмена данными;
• Управление потреблением энергии;
• Контроль целостности передаваемой информации;

Как работает шина PCI Express

Для подключения устройств шина PCI Express использует двунаправленное последовательное соединение. При этом такое соединение может иметь одну (x1) или несколько (x2, x4, x8, x12, x16 и x32) отдельных линий. Чем больше таких линий используется, тем большую скорость передачи данных может обеспечить шина PCI Express. В зависимости от количества поддерживаемых линий размер сорта на материнской плате будет отличаться. Существуют слоты с одной (x1), четырьмя (x4) и шестнадцатью (x16) линиями.

Наглядная демонстрация размеров слота PCI Express

При этом любое PCI Express устройство может работать в любом слоте, если слот имеет такое же или большее количество линий. Это позволяет установить PCI Express карту с разъемом x1 в слот x16 на материнской плате.

Пропускная способность PCI Express зависит от количества линий и версии шины.

В одну/обе стороны в Гбит/с
	Количество линий
	x1	x2	x4	x8	x12	x16	x32
PCIe 1.0	2/4	4/8	8/16	16/32	24/48	32/64	64/128
PCIe 2.0	4/8	8/16	16/32	32/64	48/96	64/128	128/256
PCIe 3.0	8/16	16/32	32/64	64/128	96/192	128/256	256/512
PCIe 4.0	16/32	32/64	64/128	128/256	192/384	256/512	512/1024

Примеры PCI Express устройств

В первую очередь PCI Express используется для подключения дискретных видеокарт. С момента появления данной шины абсолютно все видеокарты используют именно ее.

Видеокарта GIGABYTE GeForce GTX 770

Однако это далеко не все что умеет шина PCI Express. Ее используют производители других комплектующих.

Звуковая карта SUS Xonar DX

SSD накопитель OCZ Z-Drive R4 Enterprise

comp-security.net

Различия x1 x4 x8 x16?

Опубликовано 01.01.2019, 10:46   · Комментарии:15

PCI Express, полное техническое название «Peripheral Component Interconnect Express», но зачастую воспринимаемый сокращенной аббревиатурой PCIe или PCI-E, это стандартный тип подключения для внутренних девайсов, такие как видеокарты, звуковые карты, wifi адаптеры и прочих периферийных устройств на персональном компьютере.

Разбираемся в различиях PCI-E разъема.

Как правило, данный высокоскоростной порт относится к фактическим слотам расширения на материнской плате, которые принимают платы расширения на основе традиционного PCIe и типы карт расширения.

Старая видеокарта с интерфейсом AGP

PCI Express практически заменил AGP и PCI, оба из которых заменили старейший широко используемый тип соединения, называемый ISA. Хотя пк могут содержать различные слоты расширения, PCI Express считается стандартным внутренним интерфейсом самого быстрого разъема. Сегодня многие материнские платы для персональных компьютеров производятся только с разъемами PCI Express.

Как работает PCI Express?

Подобно старым стандартам, таким как PCI и AGP, устройство на базе Express физически переходит в высокоскоростной разъем на материнской плате.

Интерфейс этого разъема обеспечивает высокоскоростную связь между устройством и системной платой, а также другим оборудованием.

Хотя это не очень распространено, также существует внешняя версия высокоскоростного порта, что неудивительно называется External PCI Express, но часто сокращается до PCIe. Для устройств ePCIe, являющихся внешними, требуется специальный кабель для подключения любого внешнего устройства PCIe к пк через порт PCIe, обычно расположенный на задней панели пк, поставляемый либо материнской платой, либо специальной внутренней PCIe-картой.

Какие типы карт PCI Express существуют?

Благодаря требованию более быстрых, реалистичных видеоигр и инструментов редактирования видео, видеокарты были первыми типами компьютерной периферии, чтобы воспользоваться преимуществами, предлагаемыми непосредственно PCIe.

В то время как видеокарты по-прежнему остаются наиболее распространенным типом PCIe-карты, вы обнаружите, что другие девайсы, которые значительно быстрее подключаются к системной плате, процессору и ОЗУ. Также все чаще производятся PCIe-соединения вместо обычного PCI. Например, многие высококачественные звуковые карты теперь используют высокоскоростной порт, а также повышают количество проводных и беспроводных сетевых интерфейсных карт.

Карты контроллера жесткого диска могут быть наиболее полезными для PCI-E после видеокарты. Подключение высокоскоростного SSD-накопителя к этому высокоскоростному интерфейсу позволяет значительно быстрее считывать, потом записывать диск. Некоторые контроллеры жестких дисков PCIe даже включают встроенный SSD, сильно изменяя, как устройства хранения традиционно подключены внутри пк.

Конечно, замена PCIe на PCI и AGP полностью на более новые системные платы, почти каждый тип внутренней карты расширения, основанной на старых интерфейсах, перестраивается для возможности использования шины PCI Express. Это включает в себя такие вещи, как карты расширения USB, карты Bluetooth и т.д.

Каковы различные форматы PCI Express?

Показаны различные контроллеры на материнской плате

Express x1 … Express 3.0 … Express x16. Что означает «х»? Как узнаете, поддерживает ли ваш пк? Если есть карта PCI Express x1, и есть только разъем Express x16, совместимо ли это работает? Если нет, каковы ваши варианты?

Часто не совсем понятно, когда вы покупаете карту расширения для своего компьютера, такую ​​как новая видеокарта, какая из различных технологий PCIe работает с вашим пк лучше, чем другая. Однако, насколько это сложно, все выглядит довольно просто, как только вы поймете две важные части информации о высокоскоростном порте: часть, описывающую физический размер, и часть, описывающую технологическую версию, как описано ниже.

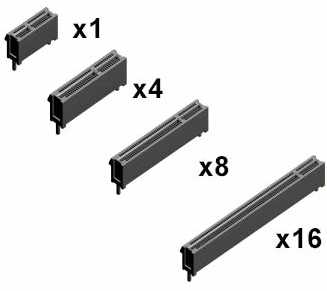

Размеры PCIe: x16, x8, x4, и x1

Как следует из заголовка, число после x указывает физический размер платы PCI-E или слота, причем x16 самый большой, а x1 наименьший.

Вот как формируются различные размеры:

	Количество контактов	Длина
PCI Express x1	18	25 мм
PCI Express x8	49	56 мм
PCI Express x16	82	89 мм

Независимо от размера высокоскоростного порта или карты, ключевой вырез, это небольшое место в карте или слоте, всегда находится на выводе 11. То есть, длина вывода 11 продолжает увеличиваться по мере перехода от PCIe x1 к PCIe x16. Это позволяет гибко использовать карты одного размера вместе со слотами другого.

Карты PCIe подходят в любом слоте высокопроизводительного порта на системной плате, который по крайней мере такой же большой. Например, карта PCIe x1 будет входить в любой слот PCIe x4, PCIe x8 или PCIe x16. Карта PCIe x8 будет входить в любой слот PCIe x8 или PCIe x16. PCIe-карты, размер которых больше, чем слот PCIe, могут входить в меньший слот, но только если этот слот PCI-E открытый (т.е. Не имеет пробки в конце гнезда).

Видеокарта Radeon с интерфейсом PCI-Express x16

В целом, большая плата Express или слот поддерживает большую производительность, предполагая, что две карты или слоты, которые сравниваете, поддерживают одну и ту же версию PCIe.

Версия PCIe: 4.0, 3.0, 2.0 и 1.0

Любое число после PCIe, которое вы найдете на устройстве или системной плате, указывает номер последней версии используемой спецификации PCI Express.

Вот как сравниваются различные версии контроллера PCI Express:

	Пропускная способность (на полосу)	Пропускная способность (на полосу в слоте x16)
PCI Express 1.0	2 Гбит/с (250 МБ/с)	32 Гбит/с (4000 МБ/с)
PCI Express 2.0	4 Гбит/с (500 МБ/с)	64 Гбит/с (8000 МБ/с)
PCI Express 3.0	7.877 Гбит/с (984,625 МБ/с)	126,032 Гбит/с (15754 МБ/с)
PCI Express 4.0	15.752 Гбит/с (1969 МБ/с)	252,032 Гбит/с (31504 МБ/с)

Все версии высокоскоростного порта совместимы в обратном и обратном направлении, что означает независимо от того, какую версию поддерживает плата PCIe или ваша материнская плата, они должны работать вместе, по крайней мере, на минимальном уровне. Как можно заметить, основные обновления стандарта порта резко увеличивают пропускную способность каждый раз, значительно увеличивая потенциал того, что может сделать связанное оборудование.

Улучшения версии также устраняют ошибки, добавленные функции и улучшенное управление питанием, но увеличение полосы пропускной способности это самое важное изменение для заметок от версии к версии.

Максимизация совместимости совместно с PCIe

Как вы читаете в разделах размеров и версий выше, использует практически любую конфигурацию, которую вы можете себе представить. Если он физически подходит, он вероятно, работает … это здорово. Однако важно знать, что для увеличения пропускной способности (которая обычно соответствует максимальной производительности) вам нужно выбрать самую высокую версию PCIe, поддерживаемую вашей материнской платой, и выбрать самый большой размер данного порта, который будет соответствовать.

Например, графическая карта на высокоскоростном порту 3.0 x16 даст вам максимальную производительность, но только если материнская плата поддерживает высокоскоростной порт версии 3.0 и имеет свободный высокоскоростной порт x16. Если модель системной платы использует исключительно PCIe 2.0, карта будет работать только с поддерживаемой скоростью (например, 64 Гбит/с в слоте x16).

Большинство материнских плат и персональных компьютеров, выпущенных в 2013 году или позже, вероятно, поддерживают Express v3.0. Если вы не уверены, проверьте руководство по материнской плате или пк. Если не получается найти какую-либо окончательную информацию о версии PCI, возможности использования вашей материнской платой, я рекомендую купить самую большую и последнюю версию PCIe-карты, если она подойдет, конечно.

Что заменит PCIe?

Очки виртуальной реальности VR

Разработчики видеоигр всегда ищут игры, которые становятся все более реалистичными, но могут сделать это только в том случае, если они смогут передавать больше данных из своих игровых программ в гарнитуру VR или на экран пк, и для этого требуются более быстрые интерфейсы. Из-за этого PCI Express никак не будет продолжать господствовать над своими лаврами. PCI Express 3.0 удивительно быстрый, но мир стремится сделать невероятно быструю передачу.

PCI Express 5.0, который должен быть завершен к 2019 году, будет использовать пропускную способность 31,504 гигабит в секунду на полосу (3938 мегабайт в секунду), что в два раза больше, чем предлагается у высокоскоростного разъема версии 4.0. Существует ряд других стандартов интерфейса, отличных от PCIe, на которые смотрит технологическая индустрия, но поскольку для них потребуются серьезные аппаратные изменения, PCIe, похоже останется лидером в течение некоторого, очень продолжительного времени как самый быстрый из существующих когда-либо.

fps-up.ru

В чем разница между интерфейсами pci express x16 3.0 и 2.0?

PCI можно примерно перевести как «разъем для подключения периферийных составляющих». Этот сокет еще довольно часто встречается даже на новых материнских платах, однако, давно уже есть улучшенный PCI Express. Разница у них в том, что первый работает параллельно, а последний работает последовательно. Ну а по скорости последний значительно превышает устаревающий.

PCI-E тоже пошел дальше. Теперь на рынке выделяют две основные конфигурации: PCI Express 2.0 и 3.0. Геймеры по достоинству оценили такое развитие, ведь постоянно растущее обилие компьютерных игр требует новой производительности видеокарт. Именно поэтому кроме аналогичных разъёмов x1, x4, наверное, самым популярным является PCI Express x16. О нем сегодня пойдет речь.

А «ПиСиАй» — это вообще где?

Этот разъем обычно находится на материнской плате внизу возле чипсета. Распознать его легко так как он довольно широкий, а также обычно подписывается. Его цвет может быть самым разным: синий, желтый, оранжевый…. Здесь нет определённой привязки.

Но что это за цифры в обозначении данного сокета?

Сначала разберемся что такое x (x4, x1). Это линии, по которым проходит информация. Соответственно x1 означает 1 линия, x2 – две и так далее. 2.0 или 3.0 —  это номер модификации, то есть апгрейда данного слота. Чем больше число, тем новее слот.

Означает ли это, что всегда нужно обязательно использовать более новую модификацию?

Чтобы разобраться, нужно сперва понять, какими характеристиками обладают данные устройства сопряжения версий 2.0, 3.0.

v 2.0 обладает следующими параметрами:

• Пропускная способность до 8.0 Гбайт/с.
• Имеет улучшенный протокол передачи данных.
• Поддерживает горячую замену.
• Обратно совместим с устройствами, имеющими интерфейс v 1.1.

v 3.0 имеет такие параметры:

• Пропускная способность до 15.8 Гбайт/с.
• Модифицированная технология передачи данных.
• Поддерживает горячую замену.
• Обратно совместим с устройствами, имеющими интерфейсы 2.0, 1.1.

Слот 3.0

И что из этого?

Как видим, обе спецификации имеют много общего, такие как поддержка «горячего» подключения, а также обратная совместимость с предыдущими модификациями интерфейса. Технология обмена данными у обеих также постоянно меняется. Кстати, интересная деталь: можно самому вычислить пропускную способность остальных слотов одной модификации (x1, x2, x4, x8…) зная пропускную способность только одной из них.

Все дело в том, что это значение увеличивается вдвое вместе с увеличением количества линий. Например, мы знаем, что пропускная способность PCI-E x2 2.0 равняется 1.0 Гбайт/с. Умножаем «в столбик» (шучу). Получаем 2 Гбайт/с для x4, а 4 Гбайт/с для x8 соответственно. Но чтобы не запутаться, нужно помнить, что линии тоже увеличиваются вдвое, то есть после x1 идет x2, потом x4 и так далее. Пока максимальное количество линий таких слотов равно 16.

Так все же есть ли разница между PCI Express x16 версии 3.0 и версии 2.0?

Давайте разберемся. PCI-E v 2.0. Появился на свет в 2007 году. Имеет отличные скоростные характеристики. В значительную часть «геймерских» материнских плат включили этот разъём.

PCI-E v 3.0. Является неким продолжением указанной линейки интерфейсов. Вышел уже в 2010 году. Имеет удвоенную пропускную способность по сравнению со старшим «братом».

В Действительности, с выходом данной модификации открылись совершенно новые возможности в гейминге, векторном и 3D построении изображения, а также в мультипликационной сфере. Сегодня эта версия остается наиболее популярной.

Значит, все-таки, нужно покупать то, что новее?

Однако, не нужно спешить с выводами. Ведь кроме вышеупомянутого есть другие детали, на которые стоит обязательно обратить внимание дабы не быть разочарованным, например, при сборке ПК на той или иной материнской плате.

Какие это детали?

Для того чтобы выйти на какую-либо производительность рекомендуется:

• Учитывать сначала интерфейс подключаемого устройства. Если, к примеру, вы только собираетесь приобрести видеокарту, то рекомендуется прежде всего уточнить какой у вас интерфейс.
• Проверить совместимость устройств сопряжения. Нет смысла покупать карту, где есть PCI-E v 3.0 для материнской платы в которой PCI-E v 2.0. Прироста в производительности больше чем у разъема меньшей версии вы все равно не получите. И наоборот: карта со старшей версией не будет лучше работать на более новом слоте.
• Узнайте, на что еще может быть способен Ваш компьютер. Не спешите делать полный апгрейд вашего ПК, не разобравшись с максимальными возможностями его составляющих. Возможно, можно приобрести иную карту для старого разъёма только улучшенной спецификации и этого будет достаточно.

Вывод: нужно разобраться в спецификациях оборудования перед тем как совмещать его составляющие.

Когда же нужно обновляться?

Конечно, если у вас старое «железо» и выжав из него максимум, вы не дотягиваете до желаемой производительности, здесь необходимо начать с апгрейда самой «материнки».

Однако, бывает и такое, что пользователь попросту пренебрёг настройкой и разъем попросту не работает так как мог бы. Потому за частую ошибочно переплачивает за новую спецификацию. Здесь лучше сто раз перепроверить чем один раз переплатить или купить то, что вообще несовместимо с Вашей системой.

vchemraznica.ru

PCI Express 2.0 vs PCI Express 3.0 vs PCI Express 4.0

        Шина PCI Express уже очень давно используется в современных ПК, и присутствует практически в каждом стационарном ПК. Обычно в нее подключаются, видеокарты, а также различные звуковые карты, скоростные накопители данных. Но сегодня речь пойдет именно о шине PCI Express x16, внешний вид которой изображен на превью к этому материалу (красный разъем с обрамлением).

        Такой разъем присутствует на всех материнских платах в том или или ином виде, может быть любого цвета, но чаще черного или синего, а также в более дорогих моделях может оснащаться подсветкой и обрамляться алюминиевыми вставками.

      С каждым новым поколением материнских плат, процессоров и чипсетов разрабатываются и новые спецификации на разъемы PCI Express, самым новым на сегодняшний день является PCI Express 4.0, характеристики которого уже известны и доступны разработчикам материнских плат. То есть в следующем году уже можно будет ждать новые материнские платы с этим интерфейсом. Технологический прогресс это конечно хорошо, но давайте разберемся в чем отличие в каждом поколении таких разъемах.

     Так как звуковые карты и остальная переферия может работать в любом типе порта и любой версии то в данной статье мы такие вещи рассматривать не будем. А рассмотрим совместимость видеокарт и версий PCI Express.

      Для начала определимся, что видеокарты нужно устанавливать только в PCI Express x16 и при этом в самый верхний разъем, т.е. котоырый ближе всего к процессору. Да, через специальные адаптеры можно установить видеокарту в PCI Express x1 или x4, и она даже будет работать, но из за серьезных ограничений пропускной способности x1 или x4, видеокарта будет работать очень медленно практически в любой современной игре.

Почему видеокарту нужно вствлять в верхний слот?

      т.е. самый ближний к процессору? Все дело в том, что именно самый верхний разъем распаян на плате полностью и все его линии напрямую подключены к процессору. Но ведь во многих даже бюджетных материнских платах бывает 2 и более разъема x16. Все дело в том, что 2 и так далее раземы не имеют полного подключения всех линий. Т.е. даже если физически вы видите что на плате установлены 3 разъема PCI Express x16, то толко первый из них будет подключен всеми линиями к процессору, а второй и 3 физически будут PCI Express x8, хотя выглядят как PCI Express x16.

Для чего это сделано?

      Это сделано для подлючения нескольких графических адаптеров, то есть, например, если вы подключаете 2 видеокарты то первый слот PCI Express x16 автоматический переключается в режим PCI Express x8, и второй слот становиться PCI Express x8. Все эти манипуляции автоматически выполняет материнская плата, пользователю переключать ничего не нужно.

Различные версии разъемов PCI Express

      Каждые несколько лет производители выпускают новую версию разъема PCI Express, каждая вервия в 2 раза быстрее предыдущей. Наглядно это можно представить графиком ниже:

      По вертикали расположена пропускная способоность шины, а по горизонтали год выпуска. В настоящее время в большинстве материнских плат установлены интерфейсы PCI Express 2.0 и PCI Express 3.0.

      Эти интерфейсы имеют обрантую совместимость, т.е. видеокарта с интерфейсом PCI Express 2.0 заработает на материнской плате с PCI Express 3.0 и PCI Express 1.0, но во втором случае ее производительность упреться в потолок пропускной способности PCI Express 1.0.

      Тоже самое можно скахать и про материнские платы, если на материской плате установлен PCI Express 3.0, то на ней заработает любая видеокарта с интерфейсом такипм же или ниже.

      В теории все это звучит конечно очень красиво, обратная совместимость и все прочее, но на практике как обычно бывают проблемы…

      Часто бывают случа, что например видеокарта с PCI Express 3.0 не запускалась на материских платах с PCI Express 2.0 или PCI Express 1.0. Тоже самое в обратную сторону бывает и с материнскими платами. От таких случаях никт оне застрахован, и узнать вы это сможете только после тестирования конкретно вашей материнской платы и видеокарты.

      Чтобы было понятнее ответим на некоторые вопросы пользователей

Можно ли покупать новую видеокарту с PCI Express 3.0 в материскую плату с PCI Express 1.0?

      Можно, только если это начальные модели видеокарт т.е. недорогие, которые не сильно производительны и им не потребуются все возможности шины PCI Express 3.0. Если хотите купить мощную видеокарту, но у вас старая материнская плата с интерфейсом PCI Express 1.0, то рекомендуем сначало обновить материнскую плату, а з тем уже ипокупать новую видекарту. Так как видеокарта просто не сможет раскрыться на 100% из-за ограничений старого интерефейса.

Можно ли вставлять видеокарту с PCI Express 3.0 в материскую плату с PCI Express 2.0 или подобное?

      Можно, но со 100% вроятность сказать что это будет работать нельзя. С точки зрения теории и в больштнстве случае все работает, но бывают и проблемы которые нельзя выявить заранее.

Падает ли производительность видеокарты с PCI Express 3.0, вставленной в слот  PCI Express 2.0?

      Ответ на этот вопрос разделим на 2 варианта: более старые игры, скажем до 2015 года и более новые 2016-2018 года.

      Так как пропускная способность PCI Express 3.0 выше таковой у PCI Express 2.0 в 2 раза то в новых играх вы действительно получите прирост производительности, но только если у вас мощная видеокарта, которая сможет использовать ресурсы PCI Express 3.0. А в старых играх разница между этими интерфейсами будет очень мала 1-3%, так как они не требуют передавать такой огромнй объем данных, и следовательно им будет хватать и старого интерефейса.

Будет ли материнская плата с PCI Express 3.0 работать с видеокартой PCI Express 2.0?

      Будет и прекрасно, совместимость -1 одно поколение всегда работает хорошо, и ваша видеокарта будет работать на 100% без каких либо проблем или снижений скорости со стороны материнской платы.

Будет ли материнская плата с PCI Express 4.0 работать с видеокартой PCI Express 2.0 или PCI Express 3.0?

      Будет. Однозначно можно ответить что все видеокарты с PCI Express 3.0 будут работать на материнских платах с интерфейсом PCI Express 4.0. А вот видеокарты с PCI Express 2.0 уже могут и не заработать, это уже завист от производителя карты и биоса материнской платы.

Будет ли видеокарта с PCI Express 1.0 работать на материнке с PCI Express 3.0?

      Возможно будет, возможно нет, зависит от разработчика материнкой платы, насколько он озаботился поддержкой старых устройств. Онозначный ответ дать нельязя, это тот случай где нужно пробывать.

---

• Решение проблем MBR, BOOTMRG PBR, BOOT PART в WinNTSetup

  Вперёд >

pc-insider.ru

что, зачем и почему — Ferra.ru

В настоящее время разработано два форм-фактора модулей ExpressCard – ExpressCard/34 (ширина 34 мм) и ExpressCard/54 (ширина 54). Оба модуля имеют высоту 5 мм, как у стандарта PC Card Type II; длина модулей 75 мм, что на 10,6 мм меньше, чем у PC Card. При этом, модули ExpressCard/34 и ExpressCard/54 обладают одинаковым интерфейсом. Каждый слот под модули ExpressCard может обслуживать шину PCI Express x1.

Преимущества PCI Express

Сравнивая возможности господствовавшей многие годы параллельной шины PCI и архитектуру PCI Express, можно выделить пять наиболее значимых преимуществ последней:

• Высокая производительность – повышение пропускной способности версии x1 как минимум вдвое по сравнению с PCI, возможность линейного наращивания производительности путем линейного расширения шины. Помимо этого, PCI Express является реально дуплексной шиной.

• Упрощение разводки периферии – стандартизация там, где ранее использовались всевозможные варианты PCI — AGP, PCI-X и др.; снижение комплексных затрат на разработку и внедрение систем.

• Уровневая архитектура – основные затраты на развитие PCI Express в дальнейшем ложатся лишь на разработку соответствующей обвязки, можно экономить на возможности работы с прежним программным обеспечением.

• Следующее поколение периферии  – PCI Express позволяет реализовать новые возможности обмена данными и мультимедийным контентом за счет изохронной природы передачи (т.е. разнесения отдельных частей сигнала по времени).

• Простота использования – производить апгрейд и доработку систем устройствами PCI Express станет значительно легче. Теперь появится возможность использовать PCI Express карты с «горячим» подключением.

В заключение попробуем ответить на заданный в начале вопрос – действительно, своевременно ли появление PCI Express? Тональность ответа явно будет разной в зависимости от того, кому задан вопрос – разработчику, производителю или конечному покупателю. В первом случае, ответ будет в большинстве своем восторженно-утвердительный., ведь именно разработчиков железа порадует унификация сигнальных уровней и топологии большинства шин системы! Производители системных плат, видеокарт и прочей обвязки ПК, скорее всего, с досадой припомнят Конфуция с его замечанием о жизни в эпоху перемен, ведь им теперь приходится наперед просчитывать баланс спроса на системы с новой,  старой и смешанной архитектурой, а это влечет за собой неуверенность в правильности выбранной стратегии в плане маркетинга и логистики. С другой стороны, «мутная водичка» – подходящий момент для того, чтобы изменить расстановку сил и выбиться в лидеры.

Наверно, в самой странной ситуации останутся потребители, следившие за последними разработками и прикупившие себе самые продвинутые версии видеокарт с шиной AGP 8x. Вот уж кого уверяли, что круче некуда и это надолго! Да, возможности этого интерфейса действительно, до конца так и не были использованы, но время не ждет, на горизонте – новая 16x вершина, которую, вроде бы, обещают надолго. Слабым, но утешением могут служить два тезиса: во-первых, PCI Express – это действительно надолго; во-вторых, на протяжении 2004 года никто от старых добрых слотов отказываться не спешит, в большинстве своем новые платы будут обладать всем набором шин, включая PCI, AGP и PCI Express. Время для того, чтобы состариться, у ваших AGP 8x еще есть.

www.ferra.ru

Что такое PCI Express ?

PCI Express это шина, которая используется для подключения разнообразных комплектующих к настольному ПК. С ее помощью подключают видеокарты, сетевые карты, звуковые карты, SSD накопители, WiFi модули и другие подобные устройства. Разработку данной шины начала компания Intel в 2002 году. Сейчас разработку новых версий данной шины занимается некоммерческая организация PCI Special Interest Group.

На данный момент шина PCI Express полностью заменила такие устаревшие шины как AGP, PCI и PCI-X. Шина PCI Express размещается в нижней части материнской платы в горизонтальном положении.

В чем отличия PCI Express от PCI

PCI Express это шина, которая была разработана на основе шины PCI. Основные отличия между PCI Express и PCI лежат на физическом уровне. В то время как PCI использует общую шину, в PCI Express используется топология типа звезда. Каждое PCI Express устройство подключается к общему коммутатору отдельным соединением.

Программная модель PCI Express во многом повторяет модель PCI. Поэтому большинство существующих CI контроллеров могут быть легко доработаны для использования шины PCI Express.

Кроме этого, шина PCI Express поддерживает такие новые возможности как:

• Горячее подключение устройств;
• Гарантированная скорость обмена данными;
• Управление потреблением энергии;
• Контроль целостности передаваемой информации;

Как работает шина PCI Express

Для подключения устройств шина PCI Express использует двунаправленное последовательное соединение. При этом такое соединение может иметь одну (x1) или несколько (x2, x4, x8, x12, x16 и x32) отдельных линий. Чем больше таких линий используется, тем большую скорость передачи данных может обеспечить шина PCI Express. В зависимости от количества поддерживаемых линий размер сорта на материнской плате будет отличаться. Существуют слоты с одной (x1), четырьмя (x4) и шестнадцатью (x16) линиями.

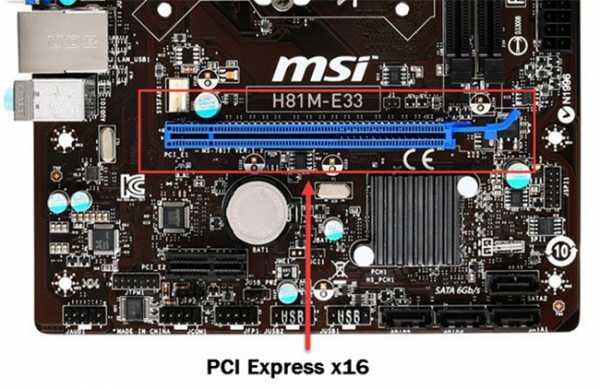

Наглядная демонстрация размеров слота PCI Express и PCI

При этом любое PCI Express устройство может работать в любом слоте, если слот имеет такое же или большее количество линий. Это позволяет установить PCI Express карту с разъемом x1 в слот x16 на материнской плате.

Пропускная способность PCI Express зависит от количества линий и версии шины.

В одну/обе стороны в Гбит/с
	Количество линий
	x1	x2	x4	x8	x12	x16	x32
PCIe 1.0	2/4	4/8	8/16	16/32	24/48	32/64	64/128
PCIe 2.0	4/8	8/16	16/32	32/64	48/96	64/128	128/256
PCIe 3.0	8/16	16/32	32/64	64/128	96/192	128/256	256/512
PCIe 4.0	16/32	32/64	64/128	128/256	192/384	256/512	512/1024

Если Вам нужна консультация в выборе видеокарты или ремонте компьютера в Белгороде, звоните и мы поможем!

www.home-engineer.ru
