Pathfinder иллюстратор: Как использовать панель Pathfinder (Обработка Контуров)

Что такое Pathfinder в Illustrator и как он работает

Illustrator — одна из наиболее часто используемых программ графическими дизайнерами из-за множества функций и возможностей, которыми она обладает. Один из них, Pathfinder, пожалуй, один из самых известных им, особенно в случае работы с векторами.

Если вы начинаете в мире графического дизайна и хотите узнать немного больше о том, как Pathfinder работает в Illustrator, здесь мы поговорим об этом и дадим вам примеры того, как это работает и что вы собираетесь с этим получить.

Индекс

• 1 Что такое Pathfinder в Illustrator
• 2 Для чего нужен Pathfinder в Illustrator?
• 3 Кнопки Pathfinder
• 4 Как работает Pathfinder в Illustrator

Что такое Pathfinder в Illustrator

Pathfinder — это фактически инструмент, который является частью программы Adobe Illustrator. Он ориентирован на создание новых фигур на основе оригинальных или созданных вами. Для этого используйте такие кнопки, как комбинация, зависимость, удаление средств и т. Д. получить новые пути. Фактически, он чаще всего используется для создания векторов, но на самом деле вы можете применить его к любому типу изображения.

В программе секция поиска пути состоит из двух строк. В первом вы найдете четыре символа, которые представляют собой режимы формы, объединение / добавление, минус переднее / вычитание, вставка и исключение. Следующие значки во второй строке соответствуют функциям: разделить, вырезать, объединить, обрезать, убрать фон и контур.

Подпишитесь на наш Youtube-канал

Один из лучших примеров, который мы можем вам дать и который можно было бы сделать с помощью Pathfinder, может быть коллаж. Он состоит из нескольких изображений, которые накладываются друг на друга и даже вырезаются определенным образом, сохраняя в нем изображения, составляющие его.

Для чего нужен Pathfinder в Illustrator?

Теперь, когда вы знаете, что такое Pathfinder в Illustrator, возможно, следующий вопрос, который вы можете задать себе, касается его функций, то есть того, что этот инструмент может помочь вам улучшить ваши проекты.

И, в частности, вы сможете сделать с ним несколько вещей, в том числе:

Делить. То есть вы сможете разрезать рисунок на нужные части таким образом, чтобы можно было разделить их, не затрагивая остальные фигуры. Например, потому что вы хотите изменить цвет только части фигуры, а не всей ее.

Вырежьте, подрежьте и соедините. В данном случае речь идет о трех инструментах. Вырезание означает удаление части чертежа, с которым вы работаете. С другой стороны, комбинирование позволяет объединить несколько объектов или рисунков, которые вам нужно сформировать в единое целое. И инструмент обрезки работает, как следует из названия, чтобы вырезать часть рисунка так, чтобы они не попали в окончательный результат.

Контур. Инструмент «Обводка» очень похож на инструмент «Разделить», но в данном случае это делается по независимым сегментам.

Меньше фона. Представьте, что у вас есть изображение с большим количеством фона, и вам это не нужно. Что ж, об этом и позаботится этот инструмент, удаляя лишний фон позади, над и перед фигурой, который вы хотите сохранить.

Кнопки Pathfinder

Помимо того, для чего вы можете его использовать, вы должны знать немного больше о поисковике Illustrator. Поэтому ниже мы объясняем, какими будут кнопки этого инструмента. На самом деле их было бы четыре:

• Добавить и объединить. Это функция, которая позволяет включать новые объекты и, в случае ее объединения, делает то, что два объекта становятся одним.
• Меньше спереди. Что он делает, так это удаляет то, что находится перед объектом и внизу его.
• Меньше фона. В отличие от предыдущего, он удаляет то, что находится перед объектом, то, что находится за ним и вверху.
• Сформируйте перекресток, то есть вы создадите новый объект с частью, где две фигуры (или более) перекрываются, удаляя все, чего не касается.
• Исключить. Вы помните предыдущую кнопку? Что ж, здесь вы собираетесь сделать обратное: будут удалены перекрывающиеся области, а остальное останется.

Как работает Pathfinder в Illustrator

Теперь, когда вы знаете все, что вы можете сделать, вы, скорее всего, захотите попробовать это с объектом, изображением, фотографией . .. Прежде всего, вы должны набраться терпения, поскольку это непростой инструмент, и поначалу может быть трудно дать с ожидаемым результатом. Однако, проявив настойчивость, вы сможете этого добиться.

Для начала вы должны понять, что этот инструмент является, так сказать, «эксклюзивным» для Illustrator, то есть программы, в которой вы его нашли. Существуют и другие программы, которые могут иметь аналогичные инструменты, но они не будут такими же, как мы.

Первое, что вам нужно сделать, это открыть изображение или изображения, с которыми вы хотите работать. Рекомендуем объединить их в один образ для работы над ними, если их несколько, или над одним.

Вы найдете инструмент Pathfinder, потому что он находится в части Window — Pathfinder. Хотя еще можно «вызвать» его клавишами Control + Shift + F9. Это откроет меню на панели, где у вас будут различные параметры поиска пути (Точность, Удалить избыточные точки и команды разделения и контура удаляют иллюстрации без чернил). Вы можете настроить его по своему усмотрению. Но если вам непонятно, для чего нужен каждый из этих вариантов, мы вам объясним:

• Точность: Точность позволит нам получить более или менее точный сюжет. То есть показывает более-менее. Следовательно, вы можете брать его от 0,001 до 100 баллов, в зависимости от того, что вам нужно в каждом проекте.
• Удалить лишние точки: в случае этого параметра он используется для того, чтобы оставить точки, которые перекрываются между разными фигурами, или для их устранения, чтобы рисунок более плавно перемещался.
• Команды «Разделить» и «Контур» удаляют иллюстрации без чернил: последний параметр относится к возможности удаления тех объектов, у которых нет заливки или обводки.

После того, как вы закончите расставлять все так, как вам удобно, пора использовать различные кнопки инструмента для разработки вашего проекта. В этом случае мы рекомендуем вам сделать несколько копий вашего дизайна, чтобы посмотреть, как он будет выглядеть с разными результатами.

Памятка по инструментам Pathfinder | Школа-комьюнити «Юниверс»

Панель Pathfinder позволяет легко создавать новые объекты различными методами сочетания нескольких исходных объектов. Это очень популярный метод, ведь многие сложные фигуры проще всего создавать, комбинируя простые. Легко догадаться, что для создания полумесяца нужно два круга, а замочная скважина состоит из треугольника и круга. Если с такой позиции начать рассматривать, скажем, классику логотипов, то мы увидим, что многие из них построены именно по такой схеме, присмотритесь внимательно:

Сегодня мы решили выложить здесь памятку по инструментам панели Pathfinder, надеемся, она вам пригодится.

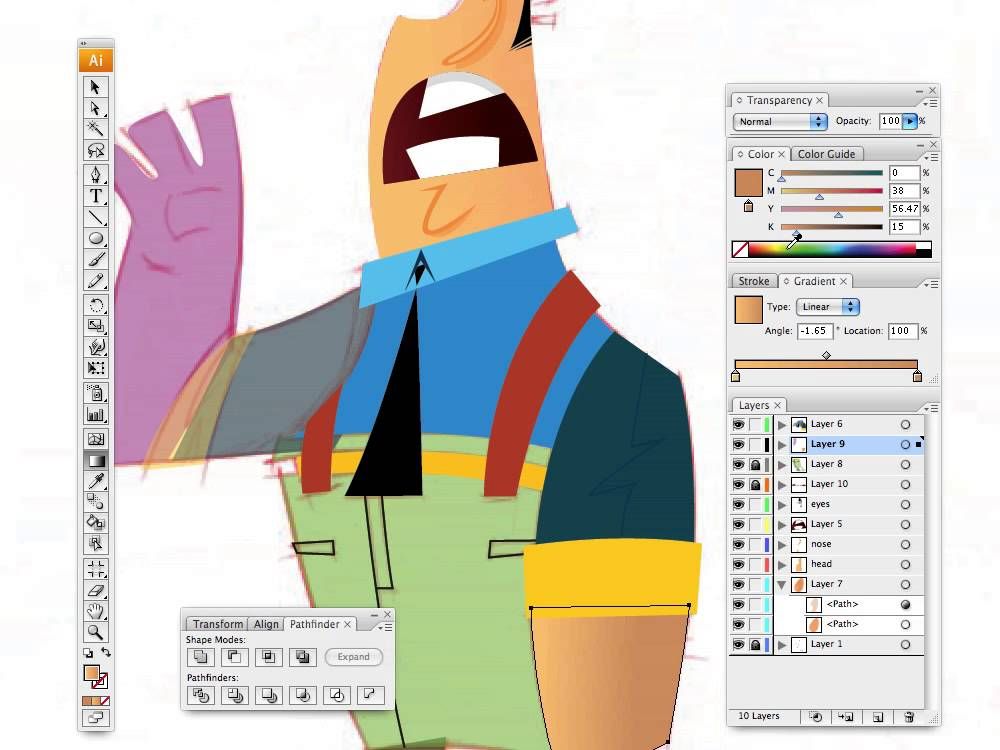

Панель Pathfinder вызывается из меню Window, как и любая другая панель, но скорее всего она у вас уже открыта. Три наиболее популярные панели всегда открываются одновременно, какую бы вы ни выбрали: Transform, Pathfinder и Align:

Для создания нового объекта нужно выделить объекты, из которых он будет составляться, и нажать одну из кнопок панели

Pathfinder.

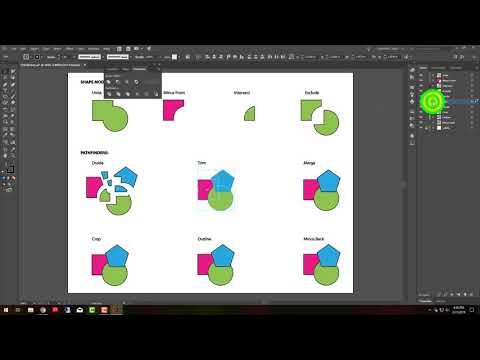

Add

Объединяет выделенные объекты в один с общим контуром. Новый объект будет обладать свойствами объекта, который перед выполнением команды был поверх всех остальных.

Minus Front

Вычитает из нижнего объекта верхний. Верхний при этом исчезает. Если объектов больше двух, то результатом будет последовательное вычитание из нижнего объекта всех, лежащих поверх. При этом исчезнут все объекты, кроме нижнего, точнее — того, что от него осталось. Свойства (заливка и обводка) этого объекта останутся неизменными.

Minus Back

Противоположность предыдущему — вычитает из верхнего нижний. Позволяет сэкономить на изменении порядка расположения объектов в стопке.

Intersect

Создает объект, соответствующий области пересечения всех выделенных объектов. Новый объект будет иметь свойства (заливку и обводку) верхнего.

Exclude

Обратное действие предыдущей команде. Создает новый объект (или группу объектов), обрезанный по форме области пересечения выделенных объектов. Если объектов больше двух, то пустая область образуется в местах пересечения четного количества объектов. Новый объект будет иметь свойства (заливку и обводку) верхнего. В данном примере в результате выполнения команды Exclude образовалась группа из двух объектов:

Divide

Разделяет объекты на кусочки, соответствующие всем пересекающимся областям. Результатом выполнения этой команды будет группа непересекающихся объектов. Каждому отдельному кусочку назначается цвет верхнего в данном месте объекта. Эту команду можно использовать и с линиями — в результате они исчезнут, а объекты, которые они пересекали, будут соответствующим образом разрезаны.

Trim

Удаляет перекрытые части объектов и снимает все обводки. На иллюстрации показано, как выглядят отдельные объекты после выполнения команды, разгрупировки и перемещения:

Merge

Удаляет перекрытые части объектов, снимает обводки и объединяет перекрывающиеся объекты одного цвета.  На иллюстрации показано, как выглядят отдельные объекты после выполнения команды, разгрупировки и перемещения:

Crop

Разделяет объекты на кусочки, соответствующие всем перекрывающимся областям, и удаляет все их части, находящиеся за пределами объекта, который лежит поверх всех. Верхний объект удаляется. Все обводки снимаются.

Обратите внимание:

при выполнении команд Crop и Trim незаполненные зазоры между объектами сохраняются в виде пустых фигур. Вот как это выглядит в режиме Outline:

При необходимости эти пустые объекты можно удалить вручную или автоматически при помощи команды из меню Object > Path > Clean Up…

Outline

Убирает заливку, добавляет обводку, разделяет все контуры на множество сегментов в соответствии с местами пересечения фигур. Как правило, эта опция используется в технических целях в полиграфии для выполнения определенных вариантов треппинга.

Полное руководство по использованию Pathfinder в Illustrator

Illustrator — это векторное программное обеспечение, которое позволяет вам создавать различные формы, символы, объекты или собственные воображаемые миры. Графические дизайнеры, такие как я, широко используют его для цифровых и печатных изображений, включая анимацию персонажей, диаграммы, диаграммы, графики, логотипы, иллюстрации и видео.

Вы изучаете, как улучшить навыки Adobe Illustrator? Вы находитесь в правильном месте! В этом блоге я хочу поделиться своими знаниями об одном из инструментов иллюстратора, который позволяет нам создавать различные векторные объекты одним щелчком мыши.

Несмотря на то, что существует множество способов сделать это, Illustrator представляет собой разнообразную программу. Но если в вашем опыте есть этот инструмент, ваш рабочий процесс и эффективность, несомненно, увеличатся.

И инструмент, о котором я говорю, это инструмент поиска пути в Illustrator.

Что такое Следопыт?

Увидев название этого инструмента, вы можете подумать, что он помогает находить пути. Но это не так; этот инструмент не имеет никакого отношения к поиску путей!

Так почему же Adobe назвала этот инструмент «навигатор»? Ну, это все еще вопрос, оставшийся без ответа.

Итак, для каких целей вы можете использовать Pathfinder? Инструмент поиска контуров в Illustrator позволяет настраивать различные фигуры простым и понятным способом.

Если вы знакомы с Illustrator, возможно, вы время от времени играли с палитрой контуров.

Многим инструмент поиска пути кажется запутанным, и они, как правило, выбирают метод проб и ошибок, щелкая все доступные параметры для получения результатов, вместо того, чтобы понимать основы этого инструмента. Вот почему люди иногда избегают этого и используют другие варианты в Illustrator.



Как открыть Pathfinder?

Чтобы открыть Pathfinder,

Перейдите к опции Windows→Pathfinder.

Или вы также можете использовать сочетание клавиш → Shift + Ctrl. + F9

Понимание и использование инструмента Pathfinder

Инструмент Pathfinder в Illustrator имеет два подпараметра:

• Режимы формы
• Следопыты



Основное техническое различие между ними состоит в том, что

Режимы формы  создают новые полигоны одного цвета, а  Навигаторы  разбивают существующие формы на отдельные пути, используя цвета исходных объектов.

Давайте разберемся с дополнительными параметрами, доступными в режимах формы и навигаторах, один за другим.

Режимы форм

Объединить

Опция ‘Объединить’, понятная по названию, объединяет два объекта или формы в один с одинаковым контуром. Конечный объект или форма получает цвет объекта, который находится сверху. Этот инструмент идеально подходит для создания сложных векторных форм и их объединения.



Например, взгляните на изображение. Есть два круглых объекта разного цвета. Синий объект накладывается поверх другого объекта, чтобы объединиться и стать единой формой, приобретающей полностью синий цвет.

Минус передний

Минус передний позволяет разделить объект сзади на объект спереди. Это означает, что он удаляет верхние слои формы и перекрытия, оставляя только нижнюю форму и цвет.

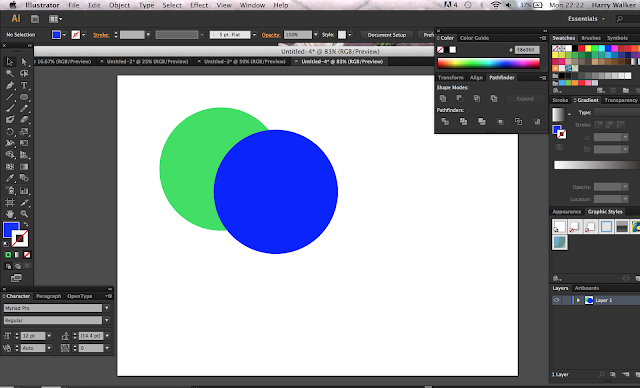

На изображении видно, что часть, перекрытая синим объектом, была удалена.

Пересечение

Пересечение трассирует контур области, которая перекрывается всеми объектами. Его действия создают новую форму, отображая перекрывающуюся часть и удаляя верхний и нижний слои формы.

Взгляните на изображение; когда вы используете опцию «Пересечение», вы можете увидеть, что часть, исключающая общую область, которая была общей для двух круглых объектов, удаляется. Вы также обнаружите, что цвет пересекаемой части соответствует цвету объекта сверху.

Исключить

Название параметра режима формы говорит само за себя. Инструмент в основном позволяет исключить перекрывающуюся область и трассировать остальные объекты вместе. Цвет конечного объекта получает цвет верхнего объекта, как и другие параметры.



На изображении видно, что область пересечения удалена с помощью параметра «Исключить». Более того, вы могли также заметить, что цвет всей формы — это цвет объекта, который изначально был сверху.

Следопыты

Разделить

Когда вы выбираете опцию разделения, все перекрывающиеся области становятся самостоятельным произведением искусства. Он делит исходные фигуры на три слоя: верхний, перекрывающийся и нижний, состоящий из трех отдельных путей.



На изображении могут отсутствовать некоторые области. Эти области являются пересекающимися областями, которые удаляются с помощью опции разделения.

Обрезка

Этот параметр удаляет только скрытую часть объекта позади объекта сверху. В результате оба объекта по-прежнему имеют свои индивидуальные цвета. Он не объединяет объекты одного цвета и удаляет штрихи.



На изображении видно, что две фигуры разделены, а пересекающаяся часть обрезана от фигуры, лежащей внизу.

Объединить

Опция Объединить также удаляет скрытую часть объекта позади объекта сверху, как обрезку. Но единственная разница в этом варианте заключается в том, что он объединяет объекты одного цвета и удаляет обводку, как и вариант обрезки. Разница между обрезкой и слиянием незначительна и смущает многих дизайнеров.



На изображении видно, что фигуры «сливаются» и образуют единую форму, как это и звучит. Цвет новой формы будет таким же, как цвет фигуры сверху.

Обрезать

Параметр обрезки обрезает нижний объект и удаляет элементы изображения, выходящие за границы самого верхнего объекта. Это также избавляет от ударов.



На изображении видно, что я смог обрезать части, отличные от пересекающихся, с помощью кадрирования. Новая форма, которая фактически является пересекающейся частью, приобретает цвет формы, лежащей ниже в оригинале.

Контур

Как следует из названия этой опции, она превращает объекты в контуры или штрихи. Затем эти контуры можно выделить по отдельности с помощью инструмента «Выделение» (V) после разгруппирования с помощью Shift+Command+G.



На изображении видно, что контуры всех изображений трассируются с помощью параметра контура.

Минус Назад

Выполняет действие, противоположное варианту Минус спереди. Он вычитает объект наверху из объекта сзади.



На изображении видно, что фигура внизу и перекрывающаяся часть удаляются, оставляя остальную часть фигуры сверху.

Подведение итогов

Инструмент «Навигатор» в Illustrator идеально подходит для упрощения работы в последнюю минуту. Инструмент может манипулировать фигурами и маршрутами, что может помочь вам повысить производительность. Крайне важно освоить этот инструмент, потому что он позволяет просто создавать сложные формы.

Инструмент дает вам полную творческую гибкость и позволяет создавать формы на заказ, соответствующие вашим конкретным потребностям. Использование всех эффектов инструмента Pathfinder позволит вам создавать точные составные формы.

Я надеюсь, что этот блог дал вам хорошую основу для понимания того, что такое Pathfinder, и ваших возможностей при использовании Adobe Illustrator. Есть много других инструментов, таких как инструмент «Трансформация», «Карандаш», «Изгиб» и т. д., которые должен знать графический дизайнер.

Если у вас есть сомнения или вам нужна помощь, свяжитесь с нами!

                                                                                                                                 0003



Инструмент «Навигатор» в Illustrator | Руководство по панели «Обработка контуров» в Illustrator

Инструмент «Обработка контуров» в Illustrator — это идеальный инструмент, который поможет вам сделать последнюю работу легкой. Инструмент способен манипулировать фигурами и путями, которые вы можете использовать для ускорения рабочего процесса. Важно освоить этот инструмент, поскольку он позволяет очень легко создавать сложные формы. В этом руководстве мы рассмотрим основы этого инструмента, чтобы помочь вам приобрести навыки, которые вы можете использовать для создания точных форм и контуров в ваших иллюстрациях и ускорения рабочего процесса.

Начало работы с Pathfinder

Чтобы получить доступ к инструменту Pathfinder, вы можете перейти в раскрывающееся меню «Окно» и найти инструмент Pathfinder. Кроме того, вы также можете нажать Shift + Ctrl + F9, чтобы получить доступ к инструменту.

Мы можем использовать верхний ряд кнопок для создания путей с помощью инструмента. Вы можете создавать как пути, так и составные пути с помощью инструмента. Если вы хотите создавать составные фигуры, вы можете выбрать одну из кнопок в строках, расположенных в инструменте, удерживая нажатой клавишу Alt или Options. В меню, показанном ниже, выберите фигуры, которые вы хотите использовать.

Режимы формы в инструменте «Навигатор» в Illustrator

Инструменты, используемые для редактирования фигур, расположены в верхней строке меню «Навигатор».

• Добавить в область формы/объединить: Этот параметр можно использовать для добавления областей выбранных компонентов с геометрией.
• Вычесть из области формы / минус передняя часть: Этот параметр позволяет вырезать форму компонента из геометрии позади него.
• Области формы пересечения: Вы можете использовать выбранные области компонента для обрезки геометрии, аналогично инструменту маски.
• Исключить: Этот параметр можно использовать для инвертирования геометрии. Опция позволяет превратить отверстия в заполненные области и наоборот.

Применение эффектов в Обработчике контуров

Если вы хотите использовать перекрывающиеся объекты для создания новых фигур, инструмент Обработка контуров позволит вам сделать это. Вы можете использовать панель Pathfinder или меню «Эффекты», чтобы получить доступ ко всем эффектам.

Меню эффектов

Эффекты, доступные в меню эффектов, могут применяться только к слоям, текстовым объектам или группам. После применения эффекта вы по-прежнему сможете выбирать исходные объекты и редактировать их. Вы также можете использовать панель «Внешний вид», чтобы удалить или изменить любой эффект, который вы хотите.

Панель Pathfinder

Если вы применяете эффекты из панели Pathfinder, их можно применить к слоям, группам или комбинации объектов. Вы можете использовать панель для редактирования окончательной формы и создания сложной комбинации форм, если хотите. Объекты автоматически группируются при применении эффектов с панели.

Что делает каждый эффект?

Вот краткое изложение всех эффектов Pathfinder.

• Добавить: Этот параметр позволяет точно проследить контур всех объектов и рассматривать их как единый объединенный объект.
• Пересечение: Инструмент «Пересечение» позволяет проследить контур области на иллюстрации, даже если другие объекты перекрывают его. Вот пример двух объектов до и после пересечения.

• Исключить: Непересекающиеся области объектов можно отслеживать, а также делает все перекрывающиеся области прозрачными. Если вы перекрываете четное количество объектов, перекрытие становится прозрачным. Однако при выборе нечетного количества объектов перекрытие будет заполнено.
• Вычесть: Самый передний объект ваших фигур удаляется из самого заднего объекта. Инструмент удобен для удаления областей иллюстраций в порядке их появления.
• Минус Назад: У самого переднего объекта удалены все объекты позади него. Этот параметр используется для удаления областей иллюстрации путем изменения порядка наложения.
• Разделить: Этот параметр можно использовать для отделения граней, заполненных компонентами, от произведения искусства. Лицо в этом контексте определяется как любая область, не разделенная отрезками. Чтобы максимально использовать инструмент «Разделить» на панели «Обработка контуров», вы должны использовать групповое выделение или прямое выделение. Обе опции позволят вам манипулировать гранями, чтобы сохранить или удалить незаполненные объекты с помощью команды.
• Обрезка: Вы можете удалить часть скрытого заполненного объекта. Все штрихи, которые не сливаются с выделенными объектами того же цвета, удаляются.
• Слияние: Инструмент слияния используется для удаления частей скрытых заполненных объектов. Он также может удалять штрихи с перекрывающихся или смежных объектов, которые были заполнены одним и тем же цветом.
• Обрезка: Вы можете разбить произведение искусства на лица, заполненные компонентами. После того, как каждая часть будет обрезана, вы также можете удалить части изображения, которые не попадают в границы, расположенные вверху. Лишние штрихи также автоматически удаляются.
• Контур: Опция контура позволяет разделить объект на ребра или линейные сегменты. Эту команду следует использовать для подготовки любого типа иллюстраций, требующих наложения объектов или треппинга.
• Hard Mix: Этот параметр позволяет комбинировать цвета и автоматически выбирает наивысшее значение всех выбранных цветовых компонентов.
• Мягкий микс: Все нижележащие цвета становятся видимыми при наложении друг на друга. Этот параметр также позволяет разделить изображение на несколько граней компонентов. Вы можете указать желаемую степень видимости перекрывающихся цветов.
• Ловушка: Опция треппинга автоматически компенсирует любые пробелы в вашей иллюстрации. Два соседних цвета в каждом промежутке объединены, чтобы улучшить вашу иллюстрацию. Вот пример ниже.

Объединение объектов

Вы можете комбинировать объекты для создания составных фигур. Эти фигуры полностью доступны для редактирования и могут быть созданы с использованием двух или более объектов. Инструмент Pathfinder упрощает создание сложных фигур, поскольку вы можете управлять формой, расположением, внешним видом и порядком наложения всех включенных контуров фигур.

Просто создайте несколько фигур и используйте параметры «Добавить», «Исключить» и «Пересечь» в инструменте «Навигатор», чтобы создать составную фигуру. Объединение объектов позволяет работать со всей составной фигурой, а не со всеми отдельными фигурами, которые использовались для создания конечной составной фигуры. Если вы хотите настроить таргетинг на определенный компонент, вы все равно можете сделать это из меню «Слои». Вот несколько примеров составных фигур.

Заключение. Инструмент «Обработка контуров» в Illustrator

Инструмент «Обработка контуров» в Illustrator предлагает полную свободу творчества и позволяет создавать пользовательские формы в соответствии с вашими потребностями.
