Нанесение размеров в автокаде: Размеры в AutoCAD — всё, что нужно знать

Размеры в AutoCAD — всё, что нужно знать

Размеры – важная деталь на чертеже. Разберёмся, что такое размеры в AutoCAD, как поставить и изменить размеры.

Размер в AutoCAD является сложным объектом, воспринимаемым как единое целое. Он состоит из выносных линий, размерной линии со стрелками или засечками и значения размера.

Все размеры принципиально делятся на две группы:

  1. Линейные.
  2. Угловые.

Линейные размеры характеризуют такие параметры, как длина, ширина, толщина, высота, диаметр, радиус.

Угловой размер характеризует величину угла.

Правила нанесения размеров

Эти правила в нашей стране регламентируются ГОСТ 2.307 — 68. За стандартами нанесения размеров Вы можете обратиться туда. Я советую придерживаться этих правил, даже если Вы не профессиональный проектировщик или инженер.

Рассмотрим, как проставлять те или иные размеры на чертежах в AutoCAD.

Создайте несколько объектов в AutoCAD и повторяйте действия за мной. Для примера я открою план этажа. Более подробно тему размеров я раскрываю в своем бесплатном курсе «Создание проекта в AutoCAD «от идеи до печати».

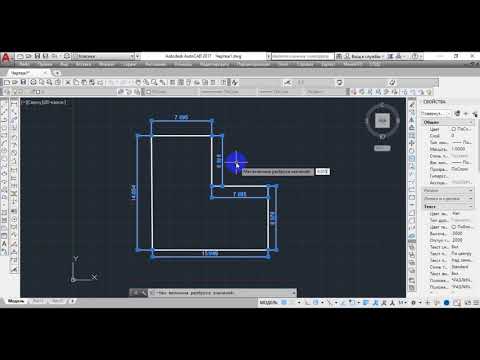

На вкладке “Аннотации” на панели “Размер” щелкните мышкой по кнопке “Линейный размер”.

В AutoCAD есть специальные команды вызова инструментов. В нашем случае это команда “РЗМЛИНЕЙНЫЙ”. Попробуйте ввести в командную строку первые буквы команды, например, «РЗМЛ». Команда сама допишется в командную строку. Теперь нажмите “Enter”.

В командной строке появится соответствующий запрос: “Начало первой выносной линии или <выбрать объект>:”. Укажите щелчком ЛКМ первую точку размера на объекте, затем вторую.

После этого в командной строке отображается запрос: “Положение размерной линии или [МТекст/Текст/Угол/Горизонтальность/Вертикальный/Повернутый]:”. Т.е. сейчас надо указать расположение размерной линии.

По ГОСТ это значение равно 10 мм.

Отводя курсор приблизительно в то место, где должен располагаться размер, с клавиатуры наберите значение 10. При этом вы увидите, как это значение отобразится в числовом поле. Теперь не забудьте нажать “Enter”.

Для более быстрой работы можно не указывать точки размера, а только часть объекта, которую хотим образмерить.

Для этого в ответ на первый запрос укажите начало первой выносной линии и нажмите “Enter”. У Вас активируется опция “Выбрать объект”.

Теперь Вам надо указать объект, для которого необходимо проставить размер. Например, я укажу внутреннюю стену. И теперь, отводя курсор от объекта, следом за ним тянется линейный размер. Здесь положение размерной линии произвольное. Поэтому щелкаем ЛКМ в любом месте.

Всегда обращайте внимание на запросы, которые появляются в командной строке. Ведь почти к каждой команде в AutoCAD есть свои опции.

Опции, которые можно использовать при нанесении размеров

После простановки второй точки размера появляется ряд опций: МТекст, Текст, Угол, Горизонтальный, Вертикальный, Повернутый.

Рассмотрим, какие появляются возможности проставления размеров при применении этих опций.

«МТекст». Эта опция вызывает редактор, с помощью которого можно редактировать размерный текст.

Здесь можно изменять само значение размера. Либо к значению добавлять символы «+-«, «~» и т.д.

«Текст». Данная опция позволяет отредактировать размерный текст в командной строке без вызова редактора. Полученное значение размера отображается в угловых скобках.

Введите в командную строку новое числовое значение. Также текст можно поменять и в числовом поле. После ввода значения укажите положение размерной линии.

Опция «Угол». Позволяет изменить угол поворота размерного текста.

Опции «Горизонтальный/Вертикальный». Позволяет наносить только горизонтальные, либо только вертикальные размеры.

Опция «Повернутый». Позволяет наносить линейный размер под некоторым углом.

Не забывайте использовать опции при проставлении размеров в AutoCAD.

Урок 07. Нанесение размеров в AutoCAD

Антон Школьный 23.09.2013 Уроки AutoCAD 1

Чертеж детали неприемлем без нанесенных на него размеров. Размеры должны полностью определять величину изделия. Их должно быть достаточное количество, но лишних размеров наносить также не нужно.

Размеры на чертеже могут быть линейные, угловые, радиальные. А так же советую почитать статью «Три типа размеров в AutoCAD» Линейные размеры определяют длину, ширину, высоту изделия и указываются в миллиметрах без обозначения единицы измерения. Угловые размеры измеряются в градусах, минутах, секундах с обозначением единицы измерения. Радиальные размеры указывают длину радиусов или диаметров дуг и кругов. Размер состоит из:

  • Выносных линий, проведенных перпендикулярно отрезку, которые измеряется. Выносные линии угловых размеров проводят радиально, а при нанесении размера дуги — перпендикулярно ее хорде или радиально .
  • Размерных линий, проведенных параллельно отрезку, размер которого определяется на расстоянии не менее 10 мм от контура детали. Концы размерных линий ограничиваются стрелками насечками или точками. Выносные линии выходят за размерные на 1 — 5 мм. При нанесении нескольких параллельных размерных линий ближе к контуру наносится меньший размер. Размерными линиями угловых размеров являются дуги с центром в вершине угла или дуги.
  • Размерных чисел, которые указывают величину изделия.

В зависимости от изделия и ориентации выносных линий размеры могут быть горизонтальными, вертикальными, параллельными, повернутыми, ординатными. Можно проставлять размеры от общей базы и образовывать размерные цепочки.

Нанесение размеров можно выполнить одним из двух методов. Первый состоит в том, что  после введения команды курсором мышки указывается объект, размер которого измеряется и задается положение размерной линии. При использовании второго метода курсором мышки указываются начальные точки выносных линий и положение размерной линии.

В последнем случае рекомендуется включить режим объектной привязки.

Варианты нанесения размеров или их редактирования содержатся в команде меню Dimension, а также в виде кнопок на панели Dimension.



AutoCAD создает ассоциативные размеры. Ассоциативность заключается в том, что при изменении объектов командами редактирования элементы размеров автоматически обновляются.

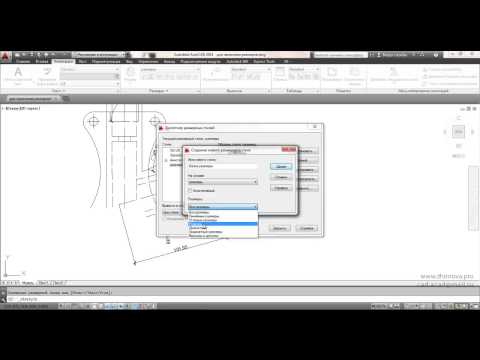

Вид размера на чертеже зависит от выбранного стиля. По умолчанию предлагается стиль ISO-25, предназначенный для машиностроительного черчения. AutoCAD предоставляет возможность вносить изменения в существующие стили, а также создавать собственные стили. От выбранного размерного стиля зависит отображения выносных линий, размер и положение текста, длина и тип стрелок, базовый интервал между размерными линиями и т. и др. Руководят процессом нанесения размеров размерные переменные, значения которых можно изменить при помощи соответствующими командами или в диалоговом окне

Dimension Style Manager. Внесение изменений в существующий стиль происходит в диалоговом окне Modyfy Dimension Style. На соответствующих вкладках данного окна можно изменить значение размерных переменных. Вызывается окно нажатием кнопки Modify в окне Dimension Style Manager.

Для создания нового стиля нажать кнопку New в окне Dimension Style Manager в поле New Style Name ввести имя стиля и нажмите кнопку

Continue. После чего на вкладках окна Modyfy Dimension Style задать характеристик размеров.

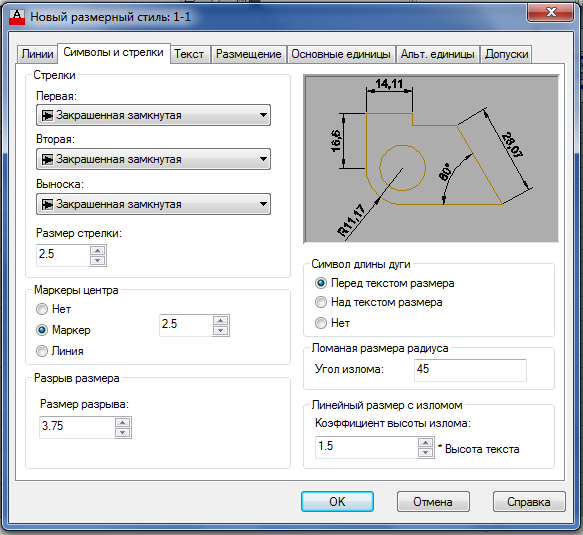

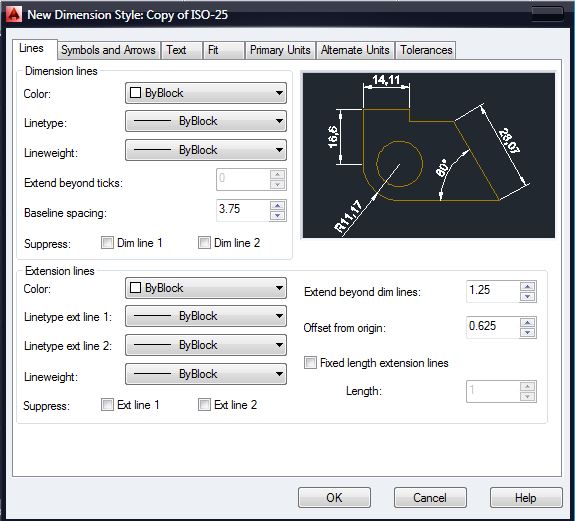

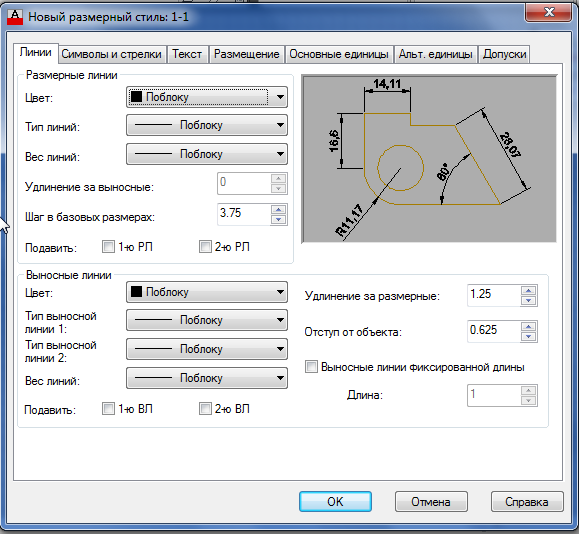

На вкладке Line и вкладке Symbols and Arrows задается цвет, толщина и другие характеристики размерных и выносных линий. Выбирается тип и размер стрелок. На этой же вкладке выбирается отображать или не отображать маркеры в центре круга, а также их размер.

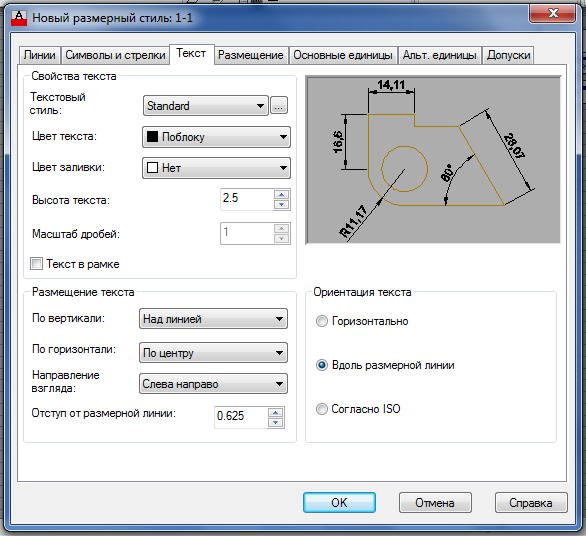

На вкладке Text выбираются параметры размерного текста : цвет, стиль, выравнивание.

На вкладке Fit осуществляется управление взаимным размещением размерных, выносных линий и текста, а также масштабом размеров.

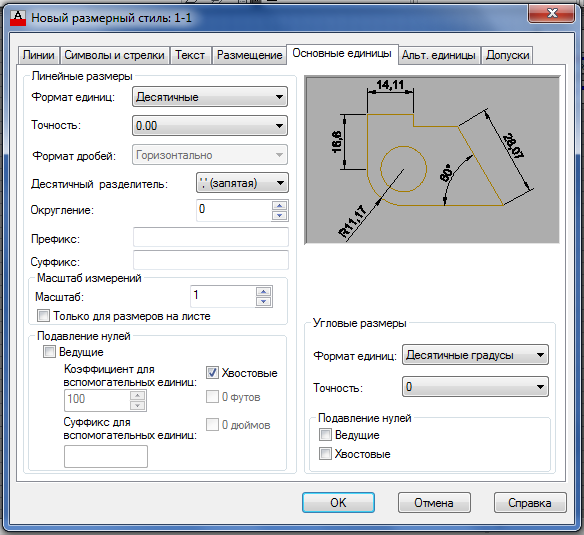

На вкладках Primary Units и Alfernate Units определяется формат единиц измерения, задается точность.

На вкладке Tolerance определяется формат и точность допусков.

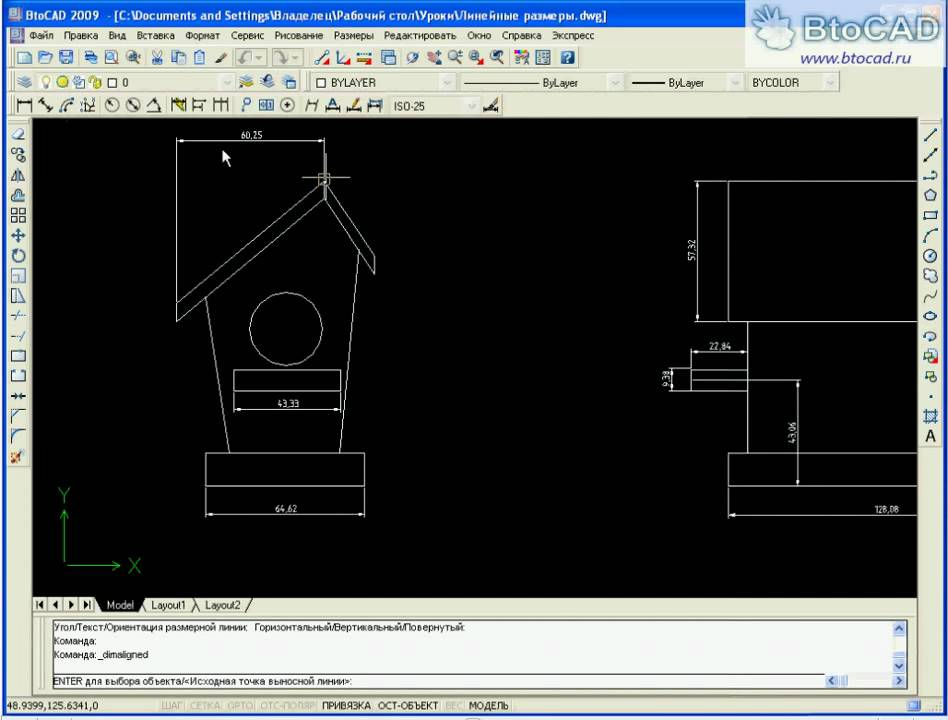

Нанесение линейных размеров



                Линейные размеры могут быть горизонтальными, вертикальными, ординатного, образовывать стабильные цепи или могут быть нанесены от общей базы. Команда DIMLINEAR (DLI) ( Линейный ) Способы ввода команды:

  • Набрать с клавиатуры команду DIMLINEAR.
  • Вызов из меню: Dimension ? Linear.
  • Кнопка на панели Dimension.

Ввести команду одним из перечисленных способов. Система выдаст запрос: Specify first extension line origin or <select object> Чтобы измерить размер первому методу: 1) Нажмите Enter . 2) На запрос Select object to dimension : графическим курсором показать объект и точку, через которую пройдет размерная линия. Чтобы измерить размер вторым методом: 1) включить режим объектной привязки; 2) графическим курсором показать первую начальную точку выносной линии; 3) по запросу

Specify second extension line origin — показать вторую начальную точку выносной линии; 4) задать положение размерной линии на запрос Specify dimension line location or [ Mtext / Text / Angle / Horizontal / Vertical / Rotated ] или ввести одну из предложенных системой опций:

  • Mtext. Откроется окно многострочного текстового редактора Multiline Text Editor, в котором можно внести изменения в размерный текст. Угловые скобки < > обозначают размерное число, определенное системой.
  • Text. Позволяет внести изменения в размерный текст, воспользовавшись редактором однострочного текста. При внесении изменений можно набирать определеные последовательности символов, чтобы вставить перед размерным числом знак диаметра ( %%с ), вставить в текст знак градуса ( %%d ) и т.
    д.
  • Angle. Можно изменить угол наклона размерного числа или размерного текста. После выбора данной опции система выдаст запрос на значение угла: Specify angle of dimension text :
  • Horizontal. Используется для нанесения горизонтального размера. Система выдаст запрос относительно положения размерной линии : Specify dimension line location or [ Mtext / Text / Angle ] :
  • Vertical. Используется для нанесения вертикального размера. Система выдаст запрос на положение размерной линии : Specify dimension line location or [ Mtext / Text / Angle ] :
  • Rotated (Повернутый). Используется, если необходимо задать угол наклона размерной линии. Система выдаст запрос на значение угла: Specify angle of dimension
    line <0 > : и запрос относительно положения размерной линии : Specify dimension line location or [ Mtext / Text / Angle ] :

Диалог при нанесении повернутого размера:

Command : _dimlinearКоманда Линейный
Specify first extension line origin or < selectobject > :Указать первую точку выносной линии
Specify second extension line origin:Указать вторую точку выносной линии
Specify dimension line location or[ Mtext / Text / Angle / Horizontal / Vertical / Rotated ] rУказать положение размерной линии или выбрать опцию. Выбрать опцию Rotated
Specify angle of dimension line <0 > : 121Ввести значение угла наклона размерной линии
Specify dimension line location orУказать положение размерной линии

При нанесении размеров AutoCAD строит выносные линии перпендикулярно размерной. Однако в случае, если выносные линии ухудшают читаемость других элементов чертежа, угол их наклона можно изменить уже после создания размера.

Для изменения наклона выносных линий:

1. Построить линейный размер.

2. Из меню Dimension выбрать Oblique.

3. Выбрать размер или размеры. Нажать ENTER.

4. Ввести значение угла наклона или указать две точки.

  • Набрать с клавиатуры команду: DIMALIGNED.
  • Вызов меню : Dimension ? Aligned.
  • Кнопка на панели Dimension.

Данной командой строится размерная линия, угол наклона которой совпадает с углом наклона выбранного объекта. Размер наносится аналогично линейному.

  Команда DIMBASELINE (DBA) (Базовый) Способы ввода команды:

  • Набрать с клавиатуры команду DIMBASELINE.
  • Вызов меню: Dimension ? Baseline.
  • Кнопка на панели Dimension.

Ряд размеров ( линейных, угловых, ординатных) наносится от общей базовой. За базовую принимается первая выносная линия размера, проставленного предварительной командой, или можно выбрать другую базовую линию. Запрос, относительно положения размерной линии не выдается, поскольку базовый интервал определяется размерным стилем. Выполняется команда в том случае, когда на чертеж нанесен хотя бы один размер, любой из команд DIMLINEAR, DIMORDINATE или DIMANGULAR.

Система поддерживает такой диалог:

Command : _dimbaselineКоманда Базовый.
Specify a second extension line origin or[ Undo / Select ] <Select> : Указать вторую исходную точкувыносной линии или нажатьEnter, чтобы выбрать базовую линию.
Select base dimension :Выбрать базовую линию.
Specify a second extension line origin or[ Undo / Select ] <Select> :Указать вторую исходную точкувыносной линии.
Dimension text = 172.47Выводится размерный текст.



Команда DIMCONTINUE ( Продолжить ) Способы ввода команды :

  • Набрать с клавиатуры команду DIMCONTINUE.
  • Вызов меню:  Dimension ? Continue.
  • Кнопка на панели Dimension.

Команда создает размерную цепочку, в которой вторая выносная линия предыдущего размера является исходной для размера, который проставляется. Размерные линии принадлежат одной прямой и запросы по их положение не выдаются. Работа команды аналогична работе предыдущей команды DIMBASELINE.

Команда DIMORDINATE ( Ординатный ) Способы ввода команды:

  • Набрать с клавиатуры команду DIMORDINATE .
  • Вызов меню: Dimension ? Ordinate .
  • Кнопка на панели Dimension.

Ординатные размеры указывают координаты X или Y точек относительно базовой точки.  Базовой точкой, как правило, левый нижний угол детали. Центр системы координат перед простановкой ординатных размеров можно переместить в базовую точку командой UCS с опцией New. Ординатный размер задает расстояние точки до базовой точки соответственно вдоль оси Х или по оси Y и состоит из выносной линии и значение расстояния. Вдоль какой оси проставить значение расстояния, система определяет автоматически.

Для нанесения координатного размера ввести одним из способов команду, а дальше поддерживайте диалог:

Command : _dimordinateКоманда Ордината.
Specify feature location :Выберите точку объекта.
Specify leader endpoint or[ Xdatum / Ydatum / Mtext / Text / Angle ] :Указать точку выносной линии или выбрать опцию.
Dimension text = 23.0000Выводится значение расстояния вдоль соответствующей оси.

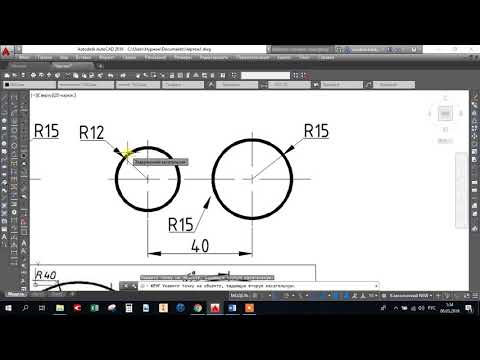

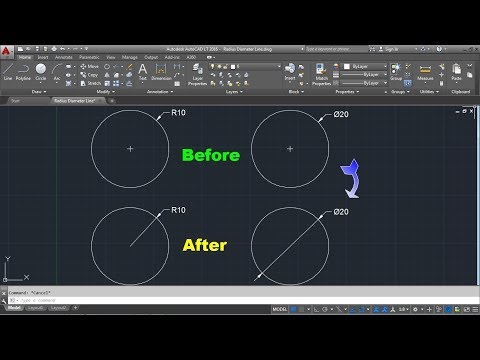

Нанесение радиальных размеров

                Размер дуги или окружности определяется значением радиуса или диаметра. Для этих объектов существует также возможность нанесения маркеров центра и центровых линий. Команда DIMDIAMETER ( Диаметр ) Способы ввода команды:

  • Набрать с клавиатуры команду DIMDIAMETER.
  • Вызов меню: Dimension ? Diameter.
  • Кнопка на панели Dimension.

Для нанесения диаметра ввести команду одним из способов. На запрос: Select arc or circle : показать перекрестком любую точку объекта. AutoCad позволяет создать размерную линию произвольной длины и разместить ее под любым углом. Пользуясь опциями команды, можно редактировать размерный текст, а также изменить угол его наклона . Перед значением диаметра AutoCad автоматически вставляет символ . Размерная линия для данного размере не должна быть вертикальной или горизонтальной.

Команда DIMRADIUS ( Радиус ) Способы ввода команды:

  • Набрать с клавиатуры команду DIMRADIUS.
  • Вызов меню: Dimension ? Radius Dimension.
  • Кнопка на панели Dimension.

Нанесение радиуса осуществляется аналогично нанесению диаметра. Перед значением радиуса AutoCad автоматически вставляет символ R.



Нанесение угловых размеров

                Угловые размеры можно определить для дуги, двух отрезков, трех точек, которые не принадлежат прямой. Выводятся угловые размеры с обозначением единицы измерения о (градус). Размерной линией углового размера является дуга, с центром в вершине угла, выносные линии формируются автоматически. Угловые размеры можно наносить от общей базы, а также создавать размерную цепь. Команда DIMANGULAR (Угловой) Способы ввода команды:

  • Набрать с клавиатуры команду DIMANGULAR.
  • Вызов меню: Dimension ? Angular Dimension.
  • Кнопка на панели Dimension.

Нанесение угловых размеров сопровождается диалогом:

Command: _dimangularКоманда Угловой.
Select arc, circle, line, or <specify vertex>:Указать дугу, окружность, линию или <параметр по умолчанию>: От данного выбора зависят, которые запросы система выдаст дальше.
Select second line:Указать вторую линию.
Specify dimension arc line location or [Mtext / Text / Angle]: mОпределить положение размерной линии или выбрать параметр. Выбрать функцию Mtext для редактирования размерного текста.
Specify dimension arc line location or[Mtext / Text / Angle]:Определить положение размерной линии.
Dimension text = 36Система выдает значение размерного текста.



На этом изучение методов нанесения размеров окончено. А в следующем уроке мы расскажем о работе с текстом в AutoCAD.

About Антон Школьный

web page exampleweb page exampleweb page exampleweb page example <a title=»web page example» href=»http://mercedes-club.by/forums/viewtopic.php?f=14&t=5526&p=54825#p54825web page example <a title=»web page example» href=»http://forums.vpn.by/viewtopic.php?f=89&t=2855&p=18805#p18805web page example <a title=»web page example» href=»http://www.fiatclub.by/foroom/viewtopic.php?f=32&t=42688web page example <a title=»web page example» href=»http://lowcarbzone.ru/viewtopic.php?f=163&t=757&p=104027#p104027web page example <a title=»web page example» href=»http://forum.dsmogilev. by/showthread.php?t=11&page=13web page example <a title=»web page example» href=»https://superforum.diva.by/threads/%D0%9A%D0%B0%D0%BA-%D0%B2%D1%8B-%D1%83%D0%BA%D0%BB%D0%B0%D0%B4%D1%8B%D0%B2%D0%B0%D0%B5%D1%82%D0%B5-%D0%B2%D0%BE%D0%BB%D0%BE%D1%81%D1%8B-%D1%81%D0%BF%D0%BE%D1%81%D0%BE%D0%B1%D1%8B-%D0%BF%D1%80%D0%B5%D0%BF%D0%B0%D1%80%D0%B0%D1%82%D1%8B-%D0%B8%D0%BD%D1%81%D1%82%D1%80%D1%83%D0%BC%D0%B5%D0%BD%D1%82%D1%8B.159/page-10web page example <a title=»web page example» href=»http://sfc.by/forum/viewtopic.php?p=440828#440828web page example

View all posts by Антон Школьный →

AutoCAD

Как сделать удобной работу в Autodesk Inventor

Полилиния или отрезок?

Типы размеров — учебники и видеоролики по AutoCAD

Темы этого урока:

Концепция:
В этом руководстве объясняются различные типы размеры, которые обычно используются в AutoCAD и помогают понять их различия. Хороший Чертеж AutoCAD четко и точно передаст необходимую информацию. Используется размерность чтобы читатель чертежа знал, какого размера каждая длина или кривая, без необходимости открывать рисуй и измеряй. Если ваши размеры неточны, вы не будете работать в САПР в течение очень долго, независимо от того, насколько точен ваш рисунок. Узнайте, когда необходимо каждое измерение и как использовать его.

Если вам нужно изменить внешний вид вашего измерения, см. предыдущий урок — 4-11 .

Размеры Нажатие клавиши Значок Описание
Линейный ДИМЛИНЕЙНЫЙ / ДИМЛИН Размеры прямых линий, горизонтальных или вертикальных относительно ПСК.
Выровненный DIMALIGNED / ДИМАЛИ Размеры прямых линий, расположенных под углом к ​​ПСК и обеспечивающих длина линии.
Угловой ДИМАНГЛУАР / ДИМАНГ Размер между 2 точками и дает результирующий угол измерение.
Длина дуги ДИМАРК Измеряет длину дуги или сегмента дуги полилинии.
Радиус ДИМРАДИУС / ДИМРАДИУС Измеряет радиус дуги, окружности или сегмента дуги полилинии.
Диаметр ДИМДИАМЕТР / ДИМДИА Размеры диаметр дуги, окружности или сегмента дуги полилиния.
Центральная метка ДИМЦЕНТР Размещает метку центра в центральной точке дуги или окружности
Повернутый ДВУСТОРОННИЙ — Модификатор размера, чтобы сделать его параллельным выбранной линии.
Расстояние ПРОСТРАНСТВО Выравнивает выбранные размеры с равными интервалами.
Продолжить НЕПРЕРЫВНЫЙ / НЕПРЕРЫВНЫЙ Продолжение определения размеров от базового размера
Базовый уровень DIMBASELINE/DIMBASE Продолжает размер от базового размера, чтобы получить общий размер.
Типы размеров в AutoCAD

Скорее всего, вы уже использовали некоторые распространенные типы размеров, такие как «линейные» или «радиусные». В этом разделе более подробно описывается, как работает каждый из них.

Линейные размеры:
Линейные размеры используются для создания размер, измеряющий линию, горизонтальную или перпендикулярную ПСК. Это наиболее часто используемый размер и очень прост в использовании. Ниже приведены некоторые типичные линейные размеры:

Это хорошая практика (хотя время не всегда позволяет) иметь свои размеры на постоянном расстоянии от объекта. Убедитесь, что он не перекрывает объект и не слишком далеко, чтобы спутать, какой объект вы измеряли. Чтобы создать линейный размер, либо используйте значок или ключ в DIMLINEAR. Просто выберите две конечные точки линии (или любых двух точек), а затем поместите размерную линию в нужное место. Очень быстрый, очень просто.

Команда: DIMLINEAR

Укажите начало первой выносной линии или <выберите объект>:SELECT FIRST POINT
Укажите начало второй выносной линии: SELECT SECOND POINT
Укажите положение размерной линии или
[Mtext/Text/Angle/Horizontal/Vertical/Rotated]: SELECT LOCATION OF DIM LINE
Текст размера = 5.00

Обратите внимание, что в командной строке есть несколько параметров:

ОПЦИЯ ОПИСАНИЕ
МТекст / Текст Вам не нужно их использовать, это не влияет на ваши размеры
Уголок Это поместит ваш текст под указанным вами углом
Горизонтальный Это создаст затемнение по горизонтали, но вы выбираете его при размещении ваша размерная линия. Редко требуется.
Вертикальный Это создаст вертикальный затемнение, но вы выбираете его при размещении ваша размерная линия. Редко требуется.
Повернутый Это создаст «повернутый» размер. Это объясняется ниже.

Вы также заметите, что в первом запросе вы можете <выбрать object>, но в этот момент нажмите и тогда вы можете просто выбрать линию вместо двух конечных точек. Это намного быстрее и больше точно, так как вам не нужно беспокоиться о выборе неправильной конечной точки Osnap.

Поскольку это общая команда, стоит создать для нее псевдоним (см. следующий урок).

Выровненные размеры:
Выровненные размеры работают так же, как линейный размер. Большая разница в том, что он работает с линиями или расстояниями, которые не совпадают с UCS. Вы также можете использовать это на любых 2 точках, которые также совместимы с линейный размер. Это создаст размер, параллельный наклонной линии.

Команда: DIMALINED

Укажите начало первой выносной линии или <выберите объект>:SELECT FIRST POINT
Указать вторую выносную линию происхождение:ВЫБЕРИТЕ ВТОРУЮ ТОЧКУ
Указать размерную линию местоположение или
[Mtext/Text/Angle]: ВЫБЕРИТЕ РАСПОЛОЖЕНИЕ DIM LINE
Размерный текст = 2.00

Вы увидите, что подсказки командной строки почти одинаковы. Конечно, там нет вариантов для горизонтального или вертикального размещения. Также отсутствует поворот, чтобы избежать путаница и ошибки. Вы также можете выбрать угол для текста, чтобы он соответствовал углу линии. (просто выберите 2 точки на линии, которую вы измеряете). Вы также можете установить текст совмещена с размерной линией в Диспетчере размерных стилей.

Угловые размеры:
Не все измерение дает читателю длину. Иногда необходимы другие измерения. Угловой размеры будут отображать угол между двумя объектами. Измерение угла определяется вашим тусклым стилем, но степени являются стандартными. Команда работает аналогично линейной размеры (см. выкройку?).

Команда: _dimangular
Выбрать дугу, окружность, линию или <указать вершину>: <выбрать первая строка>
Выберите вторую строку: <выберите вторую строка>
Указать размерную дугу

В приведенном выше примере показаны 3 распространенных варианта использования этого инструмента. Чтобы получить угол на дуги, просто выберите любое место на ней. Получение внешнего измерения (225° в этом примере) делается с помощью подсказки <выбрать вершину>.

Команда: DIMANGULAR
Выберите дугу, окружность, линия или <указать вершину>:

Укажите вершину угла: <выберите точку A>
Укажите конечную точку первого угла: <выберите точку B>
Указать конечную точку второго угла: <выбрать точка С >
Укажите положение линии размерной дуги или [Мтекст/Текст/Угол/Квадрант]:<место затемнения>
Размер текст = 225

Длина дуги:
Это довольно новый в AutoCAD и будет недоступна в некоторых более старых версиях. Эта команда работает достаточно просто запустить команду и выбрать дугу или сегмент дуги полилинии. в В примере ниже я показал угловой (180°) размер с длиной дуги, чтобы вы могли увидеть разницу. Обратите внимание на символ перед 3.14.

Команда: _dimarc
Выберите дугу или сегмент дуги полилинии: <выберите arc>
Укажите размер длины дуги расположение или [Mtext/Text/Angle/Partial/Leader]: 1,2
Размерный текст = 3,14

Опять же, вам предлагается несколько вариантов при определении размеров. Mtext/Text/Angle те же варианты текста, которые вы видели ранее. Частичное позволит вам измерить только часть дуга. Это полезно для средних точек или узлов, когда дуга сегментирована. Лидер будет нарисуйте выноску от тусклого текста к дуге, которую он относится к.

Размер радиуса:
Другой распространенный и простая команда. DIMRAD определит размер любой дуги или окружности и даст вам радиус и поместите метку центра в центр выбранного объекта. Центральный знак – это крестик указывает на центральную точку дуги или окружности.

Команда: _dimradius
Выберите дугу или окружность: <выберите объект>
Размерный текст = 0,40
Укажите положение размерной линии или [Мтекст/Текст/Угол]: <поместите яркость >

Еще раз, у вас есть несколько вариантов текста в командной строке.

Размер диаметра:
Диаметр и размеры радиуса работают одинаково, но дают другое измерение. Как правило, я буду использовать диаметр тусклый на таких вещах, как отверстие, которое нужно просверлить, или на размеры общей детали и радиус для скругленных углов и т. д.

Как видите, размеры диаметра и радиуса добавляют метку центра (это может быть отключен или изменен на более крупную строку (в DDIM). я обычно Сначала измерьте круги, чтобы я мог выбрать центральную метку и иметь небольшой зазор (это выглядит очиститель).

Команда: _dimdiameter
Выберите дугу или окружность: <выберите объект>
Размерный текст = 1,00
Задайте положение размерной линии или [Мтекст/Текст/Угол]: <поместите яркость >

На приведенном выше примере изображения видно, что даже очень простой рисунок может иметь достаточно размеров, чтобы загромождать вещи. Убедитесь, что у вас достаточно размеров и не дублировать или пропустить любой. Убедитесь, что их можно прочитать с одного или двух углов при печати. (обычно из нижнего правого угла).

Центральная отметка:
К настоящему времени вы должны быть понять, как это работает. Команда DIMCENTER добавляет отметка центра к окружности или дуге. Способ отображения задается в диалоговом окне DDIM. на вкладке «Символы и стрелки». Если вы выберите «Нет», вы не сможете разместить метку центра с помощью этой команды. Значок для маркеров центра находится в подменю на панели размеров.

Иногда на чертеже можно использовать и то, и другое. Ниже. слева я использовал центральная метка, которая была сделана с размером диаметра, затем я отмерил от него. Справа, Я использовал метку центра линии и продлил одну из линий на другую сторону, чтобы обозначить отверстия совмещены. Затем я дважды щелкнул текст диаметра и добавил суффикс для обозначения что оба отверстия имеют одинаковый размер.

Но когда вы делаете это, любая из меток центра, сделанных по диаметру или радиусу размеры изменятся на новый выбранный стиль. Лучше всего начать с одного стиля и Оставь это. Размер метки центра определяется DIMCEN. системная переменная.

Повернутые размеры:
Повернутый размер не является размером, который был повернут с помощью команды поворота. Вместо этого он позволяет вам создать линейный размер до двух точек, которые не лежат на одной прямой. Посмотрите на изображение ниже и увидите разница между выровненным размером и повернутым.

Во-первых, посмотрите на крайний правый размер. Посмотрите, как это дает истинный общий размер из 10 единиц? Справа выровненный размер не является общим размером из-за угла 94 ° в нижний левый угол. Также в правом верхнем углу обратите внимание на повернутый размер на 2,00 единицы. я нужно повернуть его, так как две точки, которые я выбрал, не находились на одной оси. это немного сначала сбивает с толку, но попробуйте несколько раз.

Команда: dimlin
DIMLINEAR
Сначала указать начало выносной линии или <выбрать объект>: <первый конечная точка>
Укажите начало второй выносной линии:
Укажите положение размерной линии или
[Mtext/Text/Angle/Horizontal/Vertical/Rotated]: R

Указать угол размерной линии <0>: <выбрать первая точка на оси>
Укажите вторую точку: <выбрать вторая точка на оси>
Укажите положение размерной линии или
[Mtext/Text/Angle/Horizontal/Vertical/Rotated]:
Текст размера = 2.00

Когда дело доходит до выбора точек на оси, выберите общую параллельную линию (в этом примере я щелкните 2 точки на измерении 10 единиц. Вы также можете создать вращающийся диммер, используя Команда DIMROTATED. В этом случае вы сначала выбираете угол.

Равномерный интервал размеров:
Иногда может возникнуть куча размеров в одной области и хотите распределить их равномерно. Самый простой способ сделать это — разместите их быстро, затем используйте команду Adjust Space, DIMSPACE. Посмотрите на изображение ниже со случайным интервалом. Затем наведите указатель мыши на него, чтобы увидеть, как эта команда дает им даже интервал.

Нарисуйте похожую фигуру и попробуйте это. Разместите диммы, но оставьте достаточно места, чтобы поместить их все. (только не беспокойтесь о интервале). Затем запустите DIMSPACE команда.

Команда: DIMSPACE
Выберите базовый размер: <Я выбрал размер 2,00 в этом примере>
Выберите размеры до пробела:
Указать противоположный угол: 3 найдено <выбрать остальные>
Выберите размеры для пробела: <введите>
Введите значение или [Авто] <Авто>: <введите>

Быстро и просто. В конце у вас есть возможность ввести расстояние между каждым тусклый, но Auto должен работать в большинстве случаев. Просто будьте осторожны, чтобы выбрать «Основа» измерение, которое вы хотите в первую очередь — попробуйте выбрать другие измерения в качестве «базы», ​​чтобы увидеть, какие результаты вы получать.

Продолжить Размеры:
Еще один ярлык использовать «Продолжение размеров». Это используется, когда у вас есть ряд линейных размеры, которые все будут находиться на одной стороне объекта. С помощью этой команды вы можете выбрать «базу». размер, а затем получить справку AutoCAD, продолжив команду, чтобы вы могли просто щелкнуть и конечную точку и перейдите к следующей, нажмите на конечную точку и т. д. Посмотрите на рисунок ниже:

Когда у вас есть ряд размеров в одной плоскости, как здесь, просто создайте сначала с DIMLIN, а затем используйте команду DIMCONT для создания остальные из них. В этом примере я сначала создал затемнение слева.

Команда: _dimcontinue
Указать исходная точка второй выносной линии или [Выбрать/Отменить] <Выбрать>: <ВЫБРАТЬ A>
Размерный текст = 2,0000
Укажите секунду начало выносной линии или [Выбрать/Отменить] <Выбрать>: <ВЫБРАТЬ A>
Размерный текст = 1,0000
Укажите начало второй выносной линии или [Выбрать/Отменить] <Выбрать>:

Совет: При использовании этой команды или базовой линии размеры, выберите точки для базового размера в том же направлении, что и другие. будет следовать. В приведенном выше примере, поскольку я выбрал базовый диммер слева, у меня было чтобы сначала выбрать левую точку, а затем правую точку. Это задает направление для остальные следовать.

После этого при следующем запуске DIMCONT команда, он вернется к этой точке и продолжит работу. Попробуйте это на своем собственном рисунке с простая форма, как показано выше.

Базовые размеры
Эта команда очень похожа по функциям на команду continue, но вместо этого предоставляет общий размер на основе первой точки, выбранной вами в первом (базовом) линейном размере.

Команда: _dimbaseline
Указать исходная точка второй выносной линии или [Выбрать/Отменить] <Выбрать>: <ВЫБРАТЬ А>
Размерный текст = 3,0000
Укажите секунды начало выносной линии или [Выбрать/Отменить] <Выбрать>: <ВЫБРАТЬ B>
Размерный текст = 4,0000
Укажите начало второй выносной линии или [Выбрать/Отменить] <Выбрать>:

Опять же, сначала мне нужно было создать базовый размер с помощью команды DIMLIN. я снова использовал диммер слева (первая точка была на левый). Затем я запустил команду DIMBASE и выбрал точки A и B. Еще раз попробуйте и посмотрите, как это работает. Посмотрите, что произойдет, когда вы создадите свою базу затемнение справа налево.

Резюме:
В вашем распоряжении много инструментов, когда это необходимо. приходит в габариты. Хитрость заключается в том, чтобы знать, когда использовать каждый из них. Это также чрезвычайно важно что вы точны. Щелчок по другому измерению вместо конечной точки линии может быть огромным ошибка — особенно при механическом черчении, где допуски малы. Проверьте свои размеры прежде чем отправить чертеж кому-либо или распечатать его, проверьте его еще раз. Проверить перекрытия или другие запутанные области. Сами команды просты в использовании, но точность критический.

Видео: Типы размеров в AutoCAD

Размеры AutoCAD — Javatpoint

следующий → ← предыдущая

Используется для отображения размеров чертежей или моделей в AutoCAD. Мы можем изменить размеры в различных единицах чертежа в соответствии с требованиями.

Область измерения на панели ленты будет выглядеть, как показано на рисунке ниже:

Существуют различные типы размеров. Он появится в раскрывающемся списке измерения, как показано на изображении ниже:

Раскрывающийся список будет выглядеть следующим образом:

Соответственно мы можем выбрать нужный размер.

Давайте подробно обсудим каждый тип измерения.

Здесь мы рассмотрим изображение ниже:

  • Линейный размер
    Линейный размер даст нам горизонтальное или вертикальное расстояние между выбранными точками.
    Измерим линейные размеры приведенной выше фигуры.
    Шаги перечислены ниже:
    1. Выберите значок Linear на панели ленты.
      Или
      Введите DLI или DIMLINEAR в командной строке и нажмите Введите .
    2. Выберите первую точку и вторую точку измеряемой линии, как показано ниже:
    3. Размер соответствующей линии будет отображаться, как показано ниже:
  • Выровненный размер
    Выровненный размер даст нам точное расстояние между двумя выбранными точками или конечными точками. Он обычно используется для измерения наклонных линий.
    Размеры будут параллельны созданной наклонной линии.
    Давайте измерим совмещенные размеры фигуры выше.
    Шаги перечислены ниже:
    1. Выберите значок Выровненный на панели ленты.
      Или
      Введите DAL или DIMALIGNED в командной строке и нажмите Введите .
    2. Выберите первую точку и вторую точку измеряемой линии, как показано ниже:
    3. Размер соответствующей линии будет отображаться, как показано ниже:

В чем разница между линейными и параллельными размерами?

Выровненный размер отображает истинное или точное значение наклонных линий, а линейный размер — нет.

Рассмотрим фигуру. Две точки наклонной линии показаны на изображении ниже:

Значение линейного и выровненного размеров показано на рисунке ниже:

Мы можем считать, что выровненные размеры параллельны линии, а линейные нет. Мы также можем заметить разницу между двумя значениями.

Следовательно, для наклонных линий рекомендуются выровненные размеры.

  • Угловой размер
    Угловые размеры дадут нам измерение угла между двумя выбранными линиями.
    Измерим угловые размеры приведенной выше фигуры.
    Шаги перечислены ниже:
    1. Выберите значок Angular на панели ленты.
      Или
      Введите DIMANG или DIMANGULAR в командной строке и нажмите Введите .
    2. Выберите первую и вторую строки на данном рисунке, как показано ниже:
    3. Будет отображаться значение угла между двумя выбранными линиями, как показано на рисунке ниже:
  • Измерение длины дуги
    Измерение дуги измеряет расстояние вдоль сегмента дуги или ломаной линии. Символ дуги отображается над или перед значением размера.
    Давайте измерим длину дуги на рисунке выше.
    Шаги перечислены ниже:
    1. Выберите значок Длина дуги на панели ленты.
      Или
      Введите DAR или DIMARC в командной строке и нажмите Введите .
    2. Выберите на рисунке сегмент дуги или ломаной дуги. Здесь мы выбрали сегмент дуги полилинии, потому что дуга соединена с линиями.
      Выбранная дуга показана на изображении ниже:
    3. Значение выбранной дуги будет отображаться, как показано на рисунке ниже:
  • Радиусный размер
    Радиусный размер измеряет радиус выбранной окружности или дуги. Он отображает символ радиуса перед размерным текстом.
    Давайте измерим размеры радиуса круга на рисунке выше.
    Шаги перечислены ниже:
    1. Выберите значок Radius на панели ленты.
      Или
      Введите DIMRAD или DIMRADIUS в командной строке и нажмите Enter .
    2. Выберите круг. Здесь мы выбрали внешний круг, как показано на изображении ниже:
      3. .
    3. Радиус выбранного круга будет отображаться, как показано на рисунке ниже:
  • Размер диаметра
    Размер диаметра даст нам диаметр выбранного круга.
Примечание. Размеры диаметра обычно используются для измерения диаметра окружности, а размеры радиуса используются для определения радиуса дуги или скругления.

Отображает символ диаметра перед текстом размера.

Давайте измерим размеры диаметра круга на рисунке выше.

Шаги перечислены ниже:

  1. Выберите значок Diameter на панели ленты.
    Или
    Введите DIMDIA или DIMDIAMETER в командной строке и нажмите Введите .
  2. Выберите круг. Здесь мы выбрали внешний круг, как показано на изображении ниже:
  3. Диаметр выбранного круга будет отображаться, как показано на рисунке ниже:

    Мы можем перемещать курсор в любом направлении, чтобы разместить размеры.
