Что такое активный концентратор? — Определение активного концентратора

Активный концентратор работает как повторитель. Он не только передает данные на все остальные Сети Узлы , но также усиливает их. Это сделано для того, чтобы сигналы не потеряли силу. Это основное устройство в Активная топология «звезда» .

Что такое интеллектуальный концентратор или коммутатор? — Определение интеллектуального концентратора или коммутатора

Интеллектуальный концентратор/коммутатор также работает как повторитель и используется в топологии коммутатора «звезда» . Он передает данные отправителя одному получателю, а не всем сетевым узлам .

Типы звездообразной топологии – благодаря сетевой среде

В качестве основы для подключения устройств к центральному концентратору можно использовать либо проводную, либо беспроводную настройку. Таким образом, благодаря этому фактору можно сказать, что основных Типы Топология звезда . Каждая топология имеет некоторые особенности и недостатки. Но какую топологию вы хотите использовать, полностью зависит от вашего решения и удобства. Я подробно объясню преимущества и недостатки каждого из них для вашего понимания.

Проводная топология «звезда»

В этом типе топологии « звезда» каждое устройство имеет двухточечное проводное соединение с центральным устройством. Каждое сетевое устройство подключается к центральному устройству патч-кордом. Этот патч-корд может проходить по комнате или всему зданию. Хотя он до сих пор используется во многих организациях. Из-за высокой надежности и скорости передачи данных большинство организаций используют его для высокопроизводительных задач, таких как банковские банкоматы и т. Д. Но из-за популярности беспроводных устройств пользователи теперь не одобряют его использование. Более того, с проводной настройкой связано много недостатков, и она не нравится большинству пользователей. (Для более подробной информации вы можете обратиться к Пример 1 )

Плюсы и минусы проводной топологии «звезда»

Плюсы

• Проводная топология «звезда» отличается высокой надежностью с точки зрения передачи данных.
• Не перегружает всю компьютерную сеть потому что для подключения к сети нужно подключить кабель.
• Проводная установка этой топологии обеспечивает более высокую скорость передачи данных по сравнению с беспроводными установками.
• Устранение неполадок легко, потому что вы уверены, что проблема либо в коммутационном проводе, либо в Сетевые устройства.

Минусы

• Из-за ограниченной длины провода вы, очевидно, обязаны сидеть на определенном расстоянии от модема . Таким образом, это влияет на мобильность пользователя.
•  На наших планшетных ПК и смартфонах нет порта, к которому можно подключить кабель для использования Интернета . На самом деле, эти устройства предполагают высокую мобильность.
• Проводные модемы предоставляют вам ограниченное количество подключаемых устройств. нормальный Проводной модем предоставляет место для подключения до 8 устройств.
• Использование большого количества кабелей делает компьютерную сеть грязной.
• Для установки этой установки требуются большие капитальные затраты, поскольку необходимо приобрести значительное количество проводов. Мало того, вам даже придется платить за кабельные каналы и разъемы.
• Устранение неполадок и управление затруднено. Для расширения могут потребоваться дополнительные концентраторы и провод.
• Провод более восприимчив к повреждению по многим причинам, включая укусы птиц и погодные условия. Так что не так уж он и надежен.

Беспроводная топология «звезда»

Этот тип топологии «звезда» требует, чтобы центральный концентратор был беспроводным по своей природе. Следовательно, все устройства подключаются к центральному устройству с помощью беспроводных сигналов, предпочтительно по технологии WiFi . Мы получаем много преимуществ от этой реализации. Очевидно, что одной из основных движущих сил его использования является свобода или свобода использования. Используя эту технику, вы ничем не ограничены. На самом деле, вы можете подключиться к Компьютерная сеть в беспроводном режиме. (Подробнее см. Пример 2 )

Плюсы и минусы беспроводной звездообразной топологии

Плюсы

• Вы можете сидеть где угодно в комнате и подключаться к сети . Мало того, вы можете чувствовать себя спокойно и комфортно в другой комнате здания, имея при этом доступ к сети .
• Количество подключаемых устройств не ограничено. Тем не менее, вы все равно можете установить ограничение, если хотите.
• Беспроводная установка обеспечивает большую безопасность по сравнению с проводной установкой. В большинстве случаев для подключения к сети требуется пароль.
• Такие установки выглядят аккуратно и аккуратно, потому что в них нет грязных кабелей.
• Вы чувствуете себя комфортно, подключая различные устройства к сети , поскольку большинство производителей устройств, таких как смартфоны, планшетные ПК и даже принтеры, используют технологию WiFi в своих устройствах для связи.
• Это дешевле, так как вам придется приобрести карт беспроводной локальной сети . Однако в большинстве случаев вам это даже не требуется, так как большинство устройств поставляются со встроенной картой WLAN Card .
• Управление такой Сеть Топология довольно проста.
• Беспроводная топология «звезда» надежна.

Минусы

• Поиск и устранение неисправностей Wireless Star Topology иногда бывает очень сложно и сложно.
• Такая топология сети обеспечивает более низкую скорость передачи данных по сравнению с топологией проводной сети Star.
• Для наложения ограничения на количество пользователей необходимо выполнить ручную настройку и если вы технически не подкованы, то могут возникнуть трудности.
• Безопасность является большим вопросом в топологии беспроводной сети . Хотя мы используем ключи безопасности, тем не менее, существует определенное программное обеспечение для взлома, которое может взломать ключ безопасности.

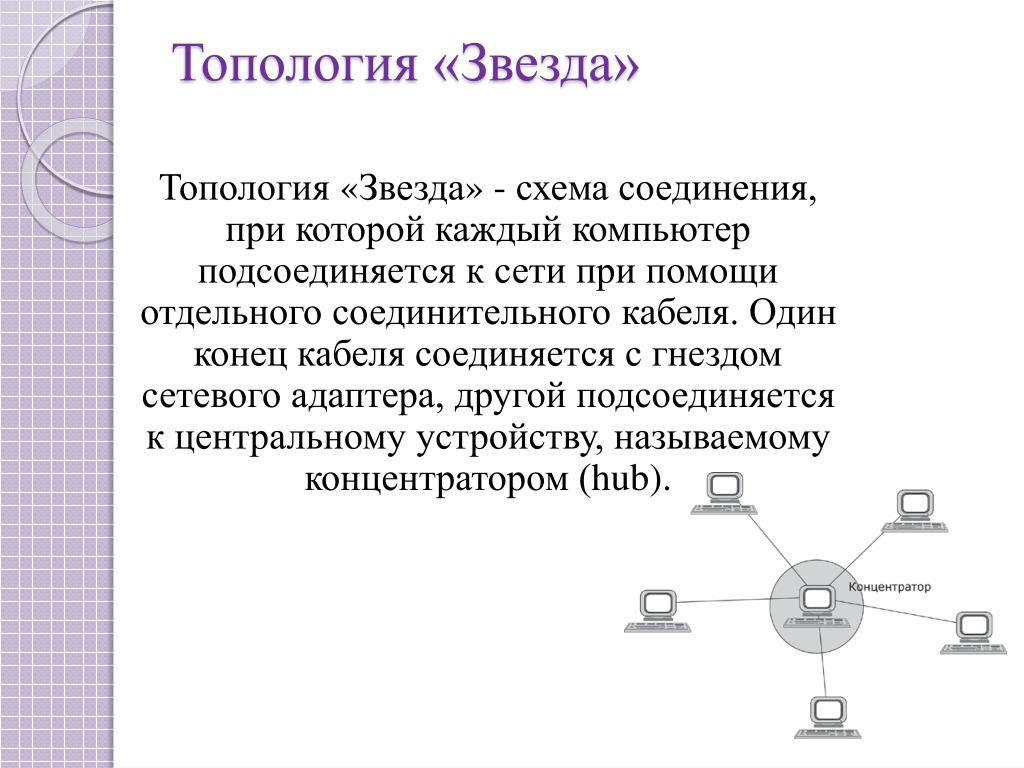

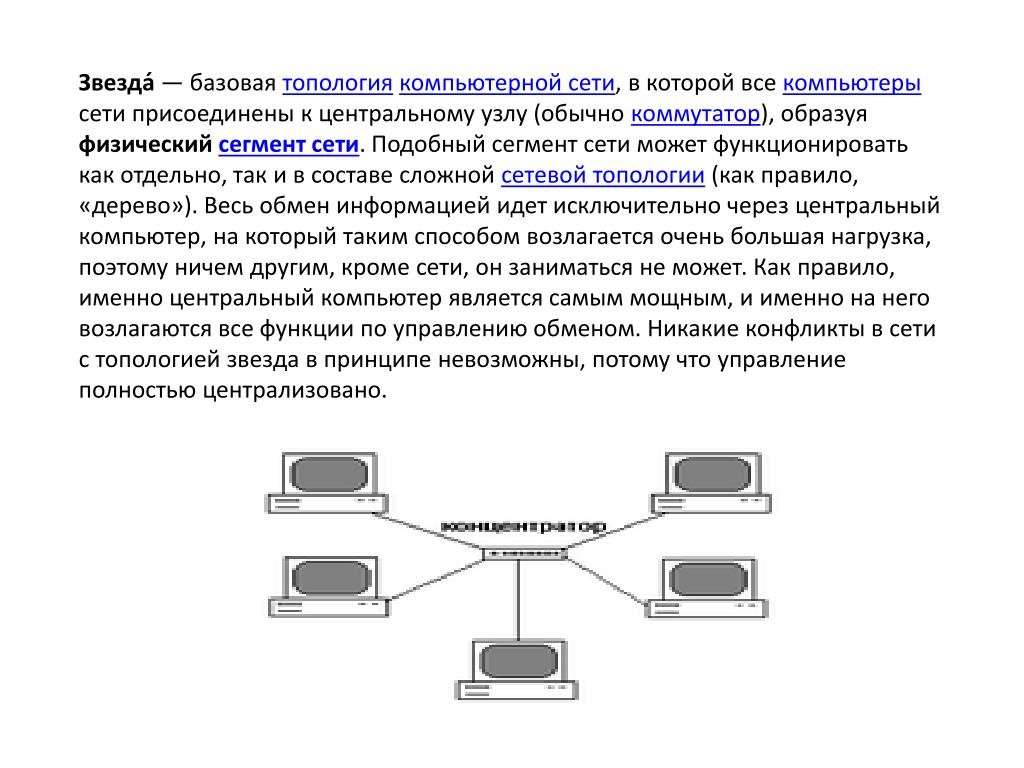

Как работает топология «звезда»?

Работа со звездообразной топологией очень проста и понятна. В этой топологии Типа сети нет прямой связи между различными Узлами . Вместо этого в сети есть центральное устройство . Это центральное устройство отвечает за получение сообщения от отправителя и передачу его получателю. Как я уже упоминал ранее, центральным устройством может быть Passive Hub 9.0018 , Active Hub или коммутатор . В каждом сценарии работа центрального устройства немного отличается. Таким образом, согласно рабочему механизму, мы можем разделить топологию Star на три различных типа:

1. Топология Passive Star
2. Активная топология «звезда»
3. Топология «звезда» с использованием коммутатора


Однако во всех этих трех случаях топология «Звезда» то же самое. Что отличает их, так это рабочий механизм каждого из них. Не беспокойтесь. Я собираюсь подробно объяснить каждый из них в следующем разделе.

Топология пассивной звезды

Топология пассивной звезды просто содержит пассивный концентратор . Пассивный концентратор просто действует как центральное устройство в сети . Пассивный концентратор просто принимает сигнал от отправителя и транслирует его на другие станции в компьютере Сеть . Этот тип концентратора просто позволяет сигналам проходить без какого-либо вмешательства. Другими словами, пассивный концентратор не обрабатывает и не регенерирует сигналы связи.

При использовании пассивного концентратора в сети Star центральное устройство получает сообщение с данными от отправителя. После получения сообщения данных он просто передает сообщение всем узлам , подключенным к концентратору . Одна вещь, которую вы должны отметить, что Пассивный концентратор не регенерирует сигнал. Каждый узел получает сообщение с данными и проверяет адрес назначения. Если адрес назначения и адрес узла совпадают, то соответствующий узел сохраняет сообщение. Узел , чей адрес не совпадает с адресом получателя, отбрасывает сообщение данных. Этот тип не подходит для больших расстояний и больших компьютерных сетей .

В топологии сети Passive Star пассивный концентратор получает сообщение и передает его без какой-либо обработки

Топология Active Star

В топологии Active Star имеется Active Hub , выполняющий функции центрального устройства. Active Hub помимо передачи сигналов связи выполняет дополнительные функции. Фактически, активный концентратор принимает сигналы связи отправителя, повторно обрабатывает/регенерирует сигналы и передает их всем остальным узлам в компьютерной сети . Таким образом, Active Hub также служит цели Повторитель также.

В этой схеме используется активный концентратор , который передает сообщение всем узлам после его регенерации. Регенерация сигнала приводит к увеличению силы сигнала связи. В остальном работа аналогична пассивному концентратору . Использование Active Hub в Star Network делает его очень подходящим для Computer Network с большим количеством узлов или длинными кабелями.

Активный концентратор получает сообщение, обрабатывает/регенерирует его и передает в широковещательном режиме

Топология «звезда» с использованием коммутатора

В топологии «звезда» коммутатор является еще одним хорошим вариантом вместо концентратора . Он может также называться Switcher Star Network Topology . В этом сценарии роль центрального устройства играет интеллектуальное устройство, а не активный концентратор или пассивный концентратор . Наиболее распространенным интеллектуальным устройством для этой цели является Переключатель . Коммутатор — это просто интеллектуальный концентратор , который выполняет множество функций. Коммутатор не транслирует сигнал связи. Вместо этого он считывает адрес назначения сообщения данных и передает его предполагаемому получателю. Ниже приведены некоторые дополнительные функции, которые может выполнять коммутатор :

• Обработка или регенерация сигнала
• Управление сетью
• Маршрутизация
• Мост

Коммутатор получает сообщение с данными от отправителя аналогично тому, как это делает концентратор . Но после получения сообщения с данными коммутатор сам проверяет адрес назначения. Затем он пересылает сообщение с данными в конкретный пункт назначения вместо широковещательной рассылки. Этот тип передачи Uni-cast . Топология сети Star с использованием коммутатора должна быть вашим первым выбором, поскольку он интеллектуален с точки зрения маршрутизации, идентификации пункта назначения и регенерации.

Коммутатор/интеллектуальный концентратор получает сообщение, обрабатывает/регенерирует его и выполняет одноадресную рассылку

Преимущества и недостатки звездообразной топологии

Я надеюсь, что до сих пор вы, люди, могли понимать все концепции, которые я пытался объяснить . Теперь настала очередь самого важного, что поможет вам решить, идти на это или нет. Как и в случае с продуктами, вы пытаетесь найти плюсы и минусы, потому что это помогает вам принять решение. Итак, я собираюсь представить Топология «звезда» Плюсы и минусы в этом разделе.

Плюсы и минусы топологии «звезда»

Плюсы

• Создание и управление этой топологией очень просто. Все, что вам нужно, это правильное центральное устройство. Остальное необходимо просто подключить другие сетевые узлы либо с помощью проводной, либо беспроводной среды.
• Вы можете легко добавить или удалить сетевых узлов из компьютерной сети .
• Вся сеть продолжает свою работу, даже если один или несколько узлов вышли из строя. Это означает, что проблема на одном компьютере не влияет на всю Сеть Компьютеров .
• Диагностика и устранение неполадок упрощается благодаря отдельным соединениям «точка-точка».
• Вы можете использовать топологию Star для малого бизнеса , а также для крупных предприятий.

Минусы

• Центральное устройство действительно критично. Если есть проблема в центральном устройстве, вы не можете использовать Компьютерная сеть .
• Этот тип топологии является дорогостоящим для реализации и расширения, поскольку требует большего количества кабелей, разъемов и даже дополнительных концентраторов или коммутаторов .
• Одним из критических факторов с точки зрения производительности сети является центральный концентратор или коммутатор . Таким образом, вы должны быть очень осторожны в выборе этих устройств.

Что такое расширенная звездообразная топология?

Вы заметили, что я много говорил о гибкости и расширении Компьютерная сеть . Очевидно, что это очень необходимо, так как растущий бизнес нуждается в расширении вычислительных ресурсов. С этим увеличением вы должны расширить свою сеть, чтобы предоставить возможность совместного использования всем вашим работникам. Расширенная топология «звезда» состоит из нескольких концентраторов или коммутаторов . Все они взаимосвязаны, чтобы обеспечить гибкость для подключения большего количества узлов в сети .

Феномен расширения очень прост. Предположим, у нас есть Hub или Switch с четырьмя портами. Это означает, что мы можем подключить максимум четыре устройства к этой компьютерной сети . Предположим, мы хотим подключить шесть узлов . Что мы сделаем? Ответ прост. Мы приобретем дополнительный концентратор (четыре порта или более) или коммутатор , поскольку мы хотим облегчить работу шести пользователей. С первым центральным устройством (называемым A) мы соединим только три узла. Аналогично второму центральному устройству (называемому B) снова подключим три узла. Теперь оставшаяся задача состоит в том, чтобы соединить две части. Обратите внимание, что каждое центральное устройство имеет пустой порт. Итак, мы соединим пустой порт A с пустым портом B.

Для расширения этой инфраструктуры нам потребуется больше концентраторов . Таким образом, мы можем продолжать подключать концентраторы или коммутаторы и расширять нашу сеть для удовлетворения растущих потребностей пользователей. Обычно это также известно как гирляндная цепочка. Это в основном та же концепция, которую мы используем с USB-устройствами. Когда мы сравним этот тип расширения с топологией шины , то легко обнаружим, что это не только намного проще, но и очень удобно. Вам не нужно протыкать кабели, чтобы вывести линии. Все, что вам нужно, это просто найти или создать пустой порт в Hub или Switch .

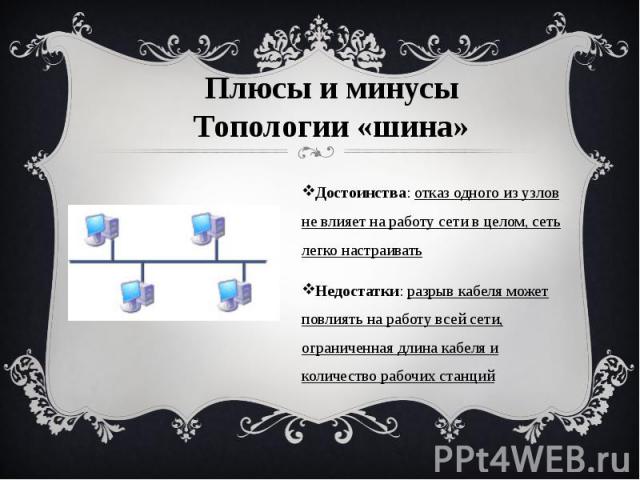

Топология «звезда» и топология «шина»

В этом разделе я дам вам подробное сравнение между ними. Мы можем сравнить их по ряду параметров. По сравнению вы можете сделать вывод, что преимущества топологии звезды гораздо более перспективны. Вы можете легко сказать, что Star Network намного лучше на основе следующих характеристик:

• Star Network намного надежнее и безопаснее, чем Топология шинной сети.
• При установке, управлении, расширении и устранении неполадок Star Network вам будет очень легко.
• Вы можете настроить его как в проводном, так и в беспроводном режиме.
• Как и в топологии шины , нам не требуется никакого специального оборудования для предотвращения отражения сигнала.

Часто задаваемые вопросы

1. Где мы используем звездообразную топологию?

Ответ очень простой. Вы можете использовать его где угодно. Однако его обычно можно найти в больницах, банках, небольших офисах, домах и клиниках.

2. Почему топология «звезда» лучше, чем топология «сетка»?

Сетчатая топология требует больших затрат, так как включает выделенные двухточечные соединения. Топология ячеистой сети требует большого количества кабелей, поскольку вам необходимо соединить один узел со всеми остальными узлами в сети через выделенный канал. Однако в сети Star Topology Network вам нужен только один провод «точка-точка» для соединения узла со всеми остальными Узлы в сети .

3. Почему мы используем топологию «звезда»?

Одна из основных причин этого заключается в том, что эта топология сети обычно предпочтительнее из-за ее преимуществ. Прежде всего, в нем очень легко установить, управлять и устранять неполадки. Во-вторых, он очень гибкий по своей природе. В-третьих, ваш Сеть работает хорошо, даже если есть какие-либо проблемы на одном или нескольких компьютерах.

4. Каковы преимущества топологии «звезда» по сравнению с топологией «шина»?

Благодаря использованию коммутатора в топологии Star вся сеть становится более безопасной. Это связано с тем, что Сеть становится двухточечной. Однако в топологии шины вся связь передается в широковещательном режиме.

5. Что может сделать топологию «звезда» лучше, чем топологию «кольцо»?

В кольцевой топологии при отказе одного узла вся сеть перестает работать. Это потому, что в Кольцевая топология , каждый узел отвечает за передачу сообщения на устройство рядом с ним. Однако в Star Topology такой ответственности нет. Отказ одного узла не влияет на сеть.

6. Как работает топология «звезда»?

Механизм работы очень простой. Никакие два устройства, сконфигурированные по топологии «звезда», не могут обмениваться данными напрямую. Вместо этого отправитель отправляет данные в центральный концентратор. Центральный концентратор или коммутатор получает данные и пересылает их другим узлам.

7. Является ли топология «звезда» одноранговой?

Ну это не правило. Он может принимать обе формы: одноранговую и клиент-серверную. Это полностью зависит от того, как вы установили сеть. Если вы хотите создать сеть дома, вы можете выбрать одноранговую сеть. Однако в офисах предпочтительнее клиент-серверная модель.

8. Какой кабель используется в звездообразной топологии?

Можно использовать витую пару или коаксиальный кабель. Но витая пара, пожалуй, лучший выбор для этой топологии. Более того, витая пара, пожалуй, лучший выбор из Сетевые инженеры в наши дни.

9. Почему топология «звезда» лучшая?

Большинство сетевых специалистов из предпочитают его , поскольку его легко расширять. Обнаружение и устранение неисправностей не является большой проблемой или трудоемким процессом. Более того, с течением времени он стал стандартом де-факто даже для компьютерных сетей большого размера.

10. Почему топология «звезда» более надежна?

Высокая надежность благодаря тому, что связь между двумя устройствами совершенно независима от других устройств. Отражение сигнала в нем исключено. Кроме того, он безопасен благодаря двухточечным соединениям и одноадресной передаче.

Заключительные слова

Итак, мы здесь. Я постарался изо всех сил, чтобы скрыть все необходимое, чтобы передать вам надлежащие знания по выбранной теме. Я попытался объяснить каждый аспект очень просто. Будучи наиболее гибкой, управляемой, безопасной и часто используемой, Star Network Topology, вероятно, является лучшим выбором для вас, если вы планируете создать сеть в своем офисе, магазине или где-либо еще. Я лично рекомендую вам пойти на этот вариант. В случае любой двусмысленности или проблемы, пожалуйста, не стесняйтесь обращаться ко мне. Это пока все. До новых встреч в новой теме. Итак, следите за обновлениями.
