MIDI-интерфейсы Arduino — простые электронные музыкальные проекты «сделай сам»

Кевин Продвинутый, Начинающий, Средний, MIDI-интерфейсы 12 августа 2020 г. 25 апреля 2022 г. 3 минуты

Это смесь начального и продвинутого, самостоятельного и готового, вариантов, охватывающих вход MIDI (прием), выход MIDI (отправка) и преобразование USBMIDI в MIDI. Все подключаются к контактам RX и TX вашего Arduino или другого микроконтроллера. Все они рассчитаны на логические сигналы 5 В.

Вот еще несколько интересных страниц:

• Готовые MIDI-модули – ряд модулей для «готовых к работе» MIDI IN и OUT для микроконтроллеров с питанием 5 В и 3 В.
• MIDI-интерфейсы DIY — ряд MIDI-интерфейсов DIY для контроллеров, отличных от Arduino, включая микроконтроллеры 3V, одноплатные компьютеры и ПК.
• Arduino и USB MIDI — полный обзор проектов, связанных с интерфейсом USB MIDI.
• Шпаргалка по MIDI-соединениям — как определить, какие контакты использовать для ваших MIDI-разъемов.

Обратите внимание, что для многих из этих опций они должны быть отключены или не подключены, когда вы загружаете скетчи в Arduino, так как соединение USB на Arduino Uno или Nano также должно использовать контакты RX и TX.

И помните золотое правило и предупреждение: Я настоятельно рекомендую использовать старую или бывшую в употреблении клавиатуру для экспериментов с MIDI. Я не несу ответственности за любые повреждения дорогих инструментов!

Kevin

Базовый выходной интерфейс MIDI DIY (для начинающих)

Список деталей:

• 2 резистора 220 Ом
• 5-контактная вилка или розетка DIN

Подробнее см. : Простой MIDI-контроллер Arduino.

Базовый интерфейс MIDI In DIY (для начинающих)

Список деталей:

• Оптоизолятор 6N138
• 1N914 диод
• 2 резистора 220 Ом
• Резистор 4,7 кОм
• 5-контактная розетка DIN
• Макет или разделочная плата и соединительные кабели

Подробнее см.: Простой MIDI-монитор — часть 2.

MIDI Shield (для начинающих)

Список деталей:

• MIDI Shield

Подробнее см.: Простой MIDI-монитор.

Универсальный MIDI-модуль микроконтроллера (промежуточный)

Список деталей:

• Оптоизолятор h21L1
• 2 резистора 150 Ом (дополнительно)
• 3 резистора 220 Ом
• 1 резистор 270 Ом (дополнительно)
• 1x резистор 1 кОм
• 1x 1N914 диод
• 2x 5-контактные розетки 180 DIN
• 1x 3,5 мм стереоразъем (дополнительно)
• 1 конденсатор 68 нФ (дополнительно)
• 1 конденсатор 100 нФ
• 1 неполярный конденсатор 10 мкФ (дополнительно)
• 11 рядов картона с 12 отверстиями (7 рядов, если не добавлять фильтр)
• 24 ряда по 10 отверстий

Подробнее см. : Универсальный MIDI-модуль микроконтроллера.

DIY MIDI Shield (Half) Shield (Advanced)

Список деталей:

• 2x 5-контактных разъема DIN
• 4 резистора 220 Ом
• 1x резистор 4K7
• 1x 1N914 диод
• Оптоизолятор 6Н138
• 1x «прямоугольный» переключатель DPDT или DPST для монтажа на печатной плате
• 2x 6-контактных разъема с длинным штифтом
• 2x 6-ходовых вилки
• 1x 3-ходовая розетка
• 5 штыревых разъемов с одним штифтом
• 5x одноштырьковая розетка/разъем
• Прото-плата – 20×6 отверстий
• Прото-плата – 20×7 отверстий

Подробнее см.: MIDI In-Out Half-Shield.

DIY Nano Shield (расширенный)

Список деталей:

• 5-контактные разъемы DIN
• 2 резистора 220 Ом
• 1x резистор 4K7
• 1x 1N914 диод
• Оптоизолятор 6Н138
• 1x «прямоугольный» переключатель DPDT или DPST для монтажа на печатной плате
• 2x 10-контактных разъема
• Прото-плата – 10×7 отверстий

Подробнее см. : Arduino Nano MIDI IN «Shield».

Конвертер USBMIDI в MIDI (для начинающих)

Список деталей:

• MIDI Shield
• Хост-модуль USB

Подробнее см.: Простой USB-MIDI в MIDI.

Экран USBMIDI (промежуточный)

Список деталей:

• Arduino Pro Mini — должна быть версия 3,3 В (8 МГц)
• FDTI или аналогичная «программирующая» плата для Arduino Pro Mini (должна быть совместима с версией 3,3 В)
• Хост-щит мини-USB
• Переключатель SPST для монтажа на печатной плате
• Коллекторы с наружной резьбой
• Коннекторы стекирования Arduino
• Протощит Arduino
• Проволочные перемычки

Подробнее см.: USBMIDI to MIDI Shield.

Преобразователь Mini USBMIDI в MIDI (расширенный)

Список деталей:

• Arduino Pro Mini — должна быть версия 3,3 В (8 МГц)
• FDTI или аналогичная «программирующая» плата для Arduino Pro Mini (должна быть совместима с версией 3,3 В)
• Хост-защита Mini USB
• 1x 10 Ом резистор
• 1x резистор 33 Ом
• 1x 5-контактный разъем DIN
• Коммутационная панель с разъемом micro USB
• Длинные и короткие штифты
• Защитная панель и соединительные провода

Подробную информацию см. в разделе Mini USB-MIDI to MIDI.

USBMIDI to MIDI Revisited (для начинающих)

Список деталей:

• Брелок Adafruit M0
• Адаптер Micro-USB OTG

Подробнее см. в разделе «Пересмотренный вариант USB-MIDI to MIDI».

ПК USB MIDI для последовательного порта Arduino MIDI (промежуточный)

Список деталей:

• Arduino «Leonardo» или совместимый («USB Beetle», показанный выше).

Подробнее см.: USB-порт ПК для Arduino Serial MIDI.

ПК USB MIDI к последовательному порту Arduino MIDI Shield (промежуточный)

Список деталей:

• Arduino Pro Micro (3,3 В, 8 МГц)
• Протощит Arduino Uno
• Заголовки и соединительные провода

Подробнее см.: USB-MIDI для ПК с последовательным интерфейсом Arduino — часть 2.

Подробную информацию см. в разделе PC USB-MIDI to MIDI Revisited.

Нравится:

Нравится Загрузка…

Опубликовано Кевином

Просто еще одна душа, блуждающая по Интернету… Просмотреть все сообщения Кевина

Опубликовано 12 августа 2020 г. 25 апреля 2022 г.

• Arduino VS1053 General MIDI Synth — часть 3 27 сентября 2022 г.
• Raspberry Pi Pico Dual MIDI Carrier 25 сентября 2022 г.
• Печатная плата сенсорной клавиатуры 25 сентября 2022 г.
• Возвращение к Зинтиану — часть 3 25 сентября 2022 г.
• Синтезаторная плата Raspberry Pi v1 Model B — часть 2 25 сентября 2022 г.

КатегорииВыбрать категориюLo-Fi Orchestra  (41)Категории проектов  (315)   Arduino Tone  (30)   CD Rack Modules  (11)   Digital Synthesis   (29)   Digital Synthesis  (29)   Digital Synthesis  (16)   MIDI Control (87)   MIDI-интерфейсы  (49)   MIDI-мониторы (19)   Разное аппаратное обеспечение  (42)   Mozzi Synthesis  (25)   Дизайн печатной платы  (22)   Ударные инструменты (6)   Секвенсоры  (23)   Одноплатные компьютеры   (16)   Модули синтезаторов  (23)   Touch Music (12) Project Difficulty (302)    Дополнительно )   Начинающий  (54)   Средний  (129) Рабочие листы (4)

74hc4067 объявление9833 адафрут аналог ардуино ардуино леонардо ардуино нано ардуино про мини ардуино уно atmega32u4 аудио оголенный метал кнопка емкостный датчик схемапитон неуклюжий миди изменение контроля дак ддс цифровые контакты цифро-аналоговое преобразование прямой цифровой синтез ударные пух Перо фильтр FM-синтез общий миди гранулированный синтез холст i2c или9488 хлам клавиатура матрица клавиатуры клавиатура кикад ЛДР вел светодиодный дисплей светодиодная матрица лоу-фай группы лоу-фай классика лоу-фай темы лолшилд mcp4725 микропитон миди миди-контроллер миди фильтр миди слияние миди монитор миди роутер миди щит минииндексированный модульный синтезатор моцци мп3 mt32-пи мультиплексор мультиплекс заметки печатная плата ПКМ5102 пио полифония потенциометр изменение программы про микро ШИМ р2р Raspberry Pi малиновый пи пико реле резисторная лестница поворотный циферблат энкодер самд пробоотборник секвенсор семисегментный дисплей щит серийный номер программного обеспечения искра последовательность шагов телефон tft-дисплей планеты таймеры тон трогать сенсорный экран игрушка безделушка UART USB-хост usb-хост миди usb миди vs1003 vs1053 волновая таблица

facebook.com/diyelectromusic/»> Простые электронные музыкальные проекты своими руками

Лоу-фай оркестр

• Сентябрь 2022 (14)
• август 2022 (9)
• июль 2022 (4)
• июнь 2022 (4)
• май 2022 (11)
• апрель 2022 (13)
• март 2022 (15)
• Февраль 2022 (7)
• январь 2022 (12)
• декабрь 2021 (6)
• ноябрь 2021 (4)
• Октябрь 2021 (10)
• Сентябрь 2021 (9)
• август 2021 (12)
• июль 2021 (19)
• июнь 2021 (17)
• май 2021 (13)
• Апрель 2021 (10)
• март 2021 (16)
• Февраль 2021 (19)
• Январь 2021 (21)
• Декабрь 2020 (11)
• ноябрь 2020 (20)
• Октябрь 2020 (13)
• Сентябрь 2020 (18)
• август 2020 (19)
• июль 2020 (8)
• июнь 2020 (23)

Соединения USB-MIDI — gr33nonline

Преамбула

Вслед за MIDI для OSX приведенная ниже информация была перемещена в этот блог

Кабели

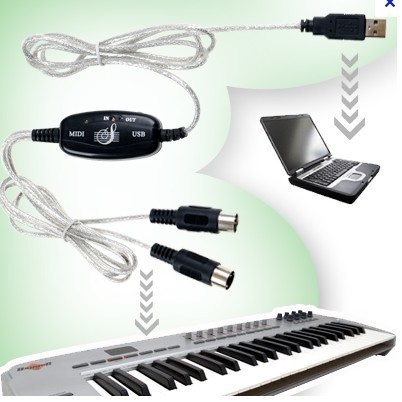

Доступно множество кабелей USB-MIDI, например: 2M Keyboard to PC USB MIDI Cable Converter PC to Music Keyboard Cord USB IN-OUT MIDI Interface Cable #K475, £2. 84 или

Все эти цены выросли, как и почтовые расходы в Великобританию, но если вы присмотритесь к:

• 2017 New USB IN-OUT MIDI Interface Cable Converter PC to Music Keyboard Cord Wholesale, £2,12 + £1,58
• semoic Кабель-переходник USB IN-OUT MIDI Кабель-переходник с ПК на музыкальную клавиатуру, 3,28 фунта стерлингов + 0,17 фунта стерлингов
• 2019 1,8-метровая линия для редактирования музыки Кабель MIDI-USB Клавиатура Музыкальный кабель Кабель MIDI Высококачественные аксессуары для музыкальных инструментов, 3,25 фунта стерлингов + 0 9 фунтов стерлингов0014

Или вы можете создать кабель/интерфейс, см. Создайте свой собственный USB-MIDI ниже.

Использование устройства

Можно ли одновременно использовать USB и DIN на TeensyBoy Pro? В частности, можно ли их использовать для преобразования DIN в USB-MIDI, как подробно описано в этой статье: May 02 Как адаптировать разъемы DIN 5 к USB. Цитата:

Некоторые современные устройства имеют только USB (поэтому их можно подключить только к компьютеру), но многие имеют и USB и пятиконтактный DIN. Если на вашем новом устройстве есть и то, и другое, вы можете подключить свое старое устройство без USB к компьютеру, подключив свое старое устройство к более новому. Новое устройство позволит вам направлять MIDI на ваш компьютер и с него на пятиштырьковый вход и выход DIN.

Я спросил об этом Дэвида ДеГроу из CatSkull, и оказалось, что нет:

Я думаю, что вы описываете интерфейс USB MIDI. Подросток — это
, а не это. Поэтому, если вы просто ищете способ подключить DIN MIDI и
к вашему компьютеру, вам следует изучить USB-миди-интерфейс. Вы можете купить дешевый кабель
на eBay примерно за 5 долларов, но он не подойдет для sysex

. думаю, что TeensyBoy не может — хотя, может быть, и может, а интерфейс USB-MIDI — это просто расширение или вариация кода Teensy.

Довольно интересно, что в Instructables: Build an ArduinoBoy есть полузашифрованный комментарий, оставленный Trash80, в котором говорится:

MIDI-выход работает как проход в режимах, где выход midi не используется (все режимы, кроме LSDJ master sync)

Примечание о Sysex

Из системных эксклюзивных сообщений,

Сообщения System Exclusive (или просто SysEx) расширяют функциональные возможности MIDI почти бесконечным образом. Сначала этот кодовый класс использовался в основном для редактор/библиотекарь функций. Большие банки патчей могут быть сохранены на компьютере с помощью кодов SysEx, а затем отправлены обратно в инструмент при необходимости. Некоторые инструменты, такие как Yamaha TX816, не имели собственных внутренних патчей и, следовательно, зависели от «дампов патчей» SysEx для изменения их программирования. Кроме того, как только эти большие наборы патчей были в компьютере, «редакторская» часть редактора/библиотекаря могла вносить изменения в программы, прежде чем отправлять их обратно в прибор. Со временем стало возможным манипулировать патчами непосредственно на инструменте.

Но внутренняя структура Yamaha DX7 отличалась от Roland Juno. Отправка патча DX7 на Juno была бы бесполезной. Таким образом, производители инструментов должны были зарегистрироваться в Ассоциации производителей MIDI и получить «эксклюзивный» номер или идентификатор SysEx, который идентифицировал бы их инструменты, что эти сообщения sysEx были предназначены для них (идентификатор № 1 достался Sequential Circuits).

Набор системных эксклюзивных кодов начинается с 11110000 (десятичное число 240 или шестнадцатеричный код F0), за которым следует идентификатор производителя, затем следует неопределенное количество байтов данных в любом диапазоне от 0 до 127) и заканчивается 11110111 (десятичное число 247 или F7). hex), что означает сообщение End of SysEx. Никакие другие закодированные сообщения не должны передаваться во время сообщения SysEx (кроме системного сообщения реального времени). Обычно после идентификатора производителя каждый производитель будет иметь свой собственный субкод модели инструмента, поэтому Yamaha DX7 будет игнорировать дамп исправления Yamaha SY77. Кроме того, у большинства инструментов есть настройка SysEx ID #, поэтому несколько одинаковых инструментов могут быть в сети, но не обязательно реагировать на дамп исправления, не предназначенный для него.

Создайте свой собственный USB в MIDI

Метод первый

Конвертер Arduino USB в MIDI. Это только один способ, вход USB на выход MIDI, для устройства, у которого есть только вход MIDI. Использование:

• Arduino Pro Mini 3,3 В
• Arduino USB Host Mini — сделано Олегом Мазуровым из Circuits@Home
.
• 74HC04 буфер

Однако, поскольку защитный экран Mini USB стоит 2,67 фунта стерлингов, 1 шт. Хост-защитный экран Mini USB поддерживает Google ADK Для Arduino UNO MEGA Плата модуля расширения Duemilanove Интерфейсная плата SPI, было бы более эффективно купить кабель USB-MIDI и иметь два -направленный интерфейс.

Метод второй

Взято из кабеля MIDI-USB: The Ultimate Custom Guide, хотя оригинальная статья написана Joonas, USB-MIDI-адаптер с ATmega32u4 за 5 долларов (см. также Hackaday: Дешевые DIY MIDI-to-USB Adapter), этот метод не требует необходимость в USB-экране, поскольку он использует , встроенный в USB-возможность 5 В Arduino Pro Micro, и оптопару

 ГЛАВА 3. Как настроить кабель MIDI-USB (шаг за шагом)

Основным компонентом кабеля MIDI-USB является адаптер USB-MIDI. Он состоит из схемы обработки, которая получает ноты и данные педалей от MIDI OUT вашего инструмента и передает их на ваш компьютер через USB.

Существует множество самостоятельных подходов к изготовлению кабеля MIDI-USB, но только некоторые из них, вероятно, будут стоить вам меньше, чем покупка готового интерфейса, чтобы работа того стоила. Один из них использует плату микроконтроллера ATmega32u4, широко известную как Arduino Leonardo.

Хотя предварительные знания Arduino значительно упростят сборку кабеля, этому руководству легко следовать, даже если вы никогда не возились с платформой. Тем не менее, необходим некоторый опыт пайки, использования мультиметра и других электронных вещей.

Необходимые компоненты

Чтобы собрать этот USB-MIDI-кабель, вам потребуется оборудование примерно на 6 долларов.

1. Стандартная или микроплата Arduino Leonardo (некоторые клоны с ATmega32u4 стоят в Интернете всего 3 доллара
2. Оптрон 6N137
3. Резисторы 330 Ом и 2 кОм
4. MIDI-разъем
5. Кабель Mini или Micro USB в зависимости от платы Arduino

Шаг 1: Подготовка платы Atmega32u4

Перед подключением рекомендуется начать с прошивки на микроконтроллер простой тестовой программы USB MIDI. Вам понадобится Arduino IDE, установленная на вашем компьютере, чтобы запрограммировать ваше устройство.

Библиотека LUFA для микроконтроллеров AVR, таких как ATmega32u4, будет иметь все необходимое для выполнения этого теста, а также для обработки вашего нового адаптера.

• Загрузите и установите Arduino IDE.
• Загрузите последнюю версию LUFA
.
• Перейдите к Demos\Device\ClassDriver и создайте здесь копию каталога MIDI demo. Вы можете назвать его ATmega_miditest
.
• Загрузите ATmega32u4_miditest.zip и замените midi.c , midi.h и файлы makefile в ClassDriver с теми, что в файле ATmega32u4_miditest.zip
• Откройте Arduino IDE и перейдите в этот новый каталог
.
• Запустите make для компиляции
• Подключите плату ATmega. Замкните контакты RST и GND для сброса платы
.
• Загрузите код для прошивки прошивки (используйте make avrdude )

Изучение системы покажет, что тест смотрит на контакт RX на плате ATmega (контакт PD2), и если его напряжение переключается на ВКЛ (VCC) или ВЫКЛ (GND), микроконтроллер отправляет ноту MIDI OFF или ON соответственно. Таким образом, если вы замкнете контакт RX на GND, программа должна запустить средний C с USB-MIDI-устройства «LUFA-MIDI Demo».

Шаг 2: Подключение

Каждое интерфейсное USB-устройство MIDI имеет оптопару для электронной изоляции MIDI-инструмента и компьютера.

Рисунок 9: Оптопара 6N137 и стандартная разводка контактов MIDI DIN

Вид сверху на оптрон 6N137 и разъем MIDI DIN показан на рисунке () выше. Используйте макетную плату и соединительные кабели для подключения компонентов следующим образом:

• Контакт 5 разъема MIDI DIN к контакту 2 оптопары
• Контакт 4 разъема MIDI DIN к контакту 3 оптопары через резистор 330 Ом.
• Пин 7 и 8 оптопары на ATmega32u4 VCC
• Пин 6 оптопары на ATmega32u4 RX
• Контакт 5 оптопары на ATmega32u4 GND
• Подтягивающий резистор 2 кОм между контактами 6 и 8 (сигнальный выход и VCC)

Рисунок 10: Пользовательский интерфейс USB MIDI

Шаг 3: Программирование адаптера

Процедура прошивки кода аналогична MIDI-тесту в шаге 1, только вам нужно будет заменить стандартные файлы midi. c, midi.h и makefile в папке ClassDriver на в этом архиве: ATmega32u4_midiadapter.zip

После прошивки вы сможете подключить новый адаптер между клавиатурой с MIDI OUT и компьютером с USB, запустить DAW и играть!

Шаг 4: Последние штрихи (упаковка)

После того, как ваша схема заработает, вы можете сделать для нее корпус либо путем утилизации и творчества, либо с помощью 3D-печати. Конечно, более компактная сборка будет означать меньший размер и более управляемый полный пакет.

Рисунок 11: Компактная упаковка

Выполнив эти шаги до конца, вы получите кабель, который будет хорошо работать для большинства, если не для всех повседневных случаев использования MIDI-USB, за небольшую часть того, что вы потратили бы на готовую покупку.

Метод 3

Вы можете использовать ATtiny85, но поскольку ATtiny85 не поддерживает USB, вам придется либо использовать V-USB, либо использовать USBasp: ГРЯЗНЫЙ MIDI-ИНТЕРФЕЙС С USBASP. Так что, ИМХО, ты действительно возвращаешься к себе, и лучше использовать Pro Micro.

Тем не менее, прочитайте Взлом программатора AVR для работы в качестве интерфейса USB MIDI мокосхема).

Эта схема разделена на две половины: преобразователь MIDI-Out и преобразователь MIDI-In , следовательно, MOCO и MICO, с ATtiny2313 в каждом разъеме MIDI.

MOCO (с использованием DIP ATting2313)

MICO (с использованием SOP ATtiny2313 и оптопары HCPL-M701)

Метод 3c

Из ATtiny85 MIDI IN с использованием SoftwareSerial — возможно ли это? Этот метод не демонстрирует преобразование USB в MIDI, но показывает интересную схему

Заметьте также, что Майкл заявляет:

Кроме того, я пробовал некоторые оптопары, которые не работали (например, 6N137). Я сейчас использую оптопары h21L1 (они белые по сравнению с большинством черных ИС) и работают отлично.

Альтернативные методы

Можно ли использовать защитный экран USB-хост с защитным экраном SparkFun MIDI Shield — DEV-12898 — SparkFun Electronics? Или улучшенный MIDI-контроллер Arduino DIY

Также относится к MIDI

, но не к преобразованию USB в MIDI

См. также:

•  SparkFun MIDI Shield
• MIDI Shield Breakout Board для Arduino UNO R3 AVI PIC Адаптер цифрового интерфейса

• Описание:
• Через пластину адаптера MIDI ваша плата Arduino или другие микроконтроллеры могут получить доступ к мощному протоколу связи MIDI. Протокол MIDI и асинхронный последовательный интерфейс имеют много общего, поэтому пользователи могут использовать вывод UART микроконтроллера для отправки информации о событиях MIDI. Пластина-адаптер MIDI обеспечивает соединения MIDI-IN и MIDI-OUT, а также порт MIDI THRU. MIDI-порт имеет легкую изоляцию IN, чтобы предотвратить контур заземления. Плата адаптера MIDI может быть установлена ​​непосредственно как экран в верхней части платы Arduino: соедините MIDI-IN/THRU с аппаратным контактом RX Arduino, соедините MIDI-OUT с TX. Это данные Arduino и аналоговый вывод, шина питания и шина могут передаваться. Переключатель RUN/PGM позволяет пользователям программировать последовательный порт платы Arduino, не снимая плату. Примечание: MIDI-разъем с тремя отверстиями не имеет сварки на переходной пластине MIDI, но эти разъемы включены в этот продукт. Размер: 57,4 x 53,1 мм. Совместимость: 100% совместимость с Arduino 9.0014

Примечания по оптронам

См. также:

• Примечания по оптопарам
• Перепутаны оптопары – 6N137 или 6N138?

Оптопара 6N137 или аналогичная:

• h21L1 (или PC900),
  • 5 X ОПТОПАРА, ТРИГГЕР ШИМИТТА, Деталь № h21L1M, 2,64 фунта стерлингов + 1,40 фунта стерлингов,
  • 10 шт. оптоизоляторов h21L1 DIP-6 с логическим выходом НОВИНКА, 4,29 фунта стерлингов
• 6Н137

Примечание: мне интересно, могу ли я просто установить h21L1 на контакты 2, 3, 4, 5, 6 и 7 разъема 6N137? Я знаю, что это очень нетрадиционно, но сработает ли это? Нет, потому что GND находится на другом контакте.

Оптопара h21L1 не может быть лучшей оптопарой в отношении MIDI-приложений, см. Примечания по оптронам (8-контактная высокоскоростная оптопара, заменяющая 6N137)

Оптопара 4N35 ненадежна на скоростях MIDI, см. MIDI-вход не работает?

6N137 также может вызвать проблемы,

Существуют некоторые типы оптронов, которые лучше работают в схеме цифровой развязки, например, 6N136/6N137. Они предлагают улучшение по сравнению с дешевым мусором, но все же могут представлять проблему. В асинхронных последовательных приложениях у меня возникли проблемы с 6N137 из-за проблемы искажения формы импульса из-за неравномерных задержек распространения через деталь.

, как заявил Мишель Кейзерс выше в своем ответе на ATtiny85 MIDI IN с использованием SoftwareSerial — возможно ли это?

Кроме того, я пробовал некоторые оптопары, которые не работали (например, 6N137). Я сейчас использую оптопары h21L1 (они белые по сравнению с большинством черных ИС) и работают отлично.

h21L1

(Ссылка, PDF: 1793287 Оптопара h2L11)

Обратите внимание, что микросхема, эквивалентная микросхеме производства Sharp, — это PC900 (см. MIDI-интерфейс для Arduino с оптопарой 4N38)

6N137

(ссылка, PDF: 6n137)

Можно использовать PC705V, но добавить еще один транзистор, чтобы фототранзистор не насыщался, см. этот ответ на миди-проект с Arduino Building + бракованные компоненты (оптопара и диод)

Из Выбор правильной оптрона для вашего проекта миди-входа (например, Arduino), следует избегать пассивного 4N28, как, вероятно, и следует избегать CNY17

Сенсорный контроллер с резистивным экраном

См. сенсорный экран как ленточный MIDI-контроллер

Нравится:

Нравится Загрузка…

5 лучших кабелей MIDI-USB (2022)

Кабель MIDI-USB позволяет подключать MIDI-устройство напрямую к компьютеру без использования интерфейса. Все, что вам нужно, это USB-порт на вашем компьютере.

используются для подключения электронных музыкальных инструментов, таких как клавишные, к компьютерам. Несмотря на то, что этой технологии почти четыре десятилетия, эти кабели все еще используются сегодня, от профессиональных альбомов за миллион долларов до любительских музыкальных постановок.

Мой основной рекомендуемый кабель — кабельный адаптер FORE MIDI to USB Interface. Это недорогой, но качественный продукт, который должен удовлетворить потребности большинства людей.

Вторым рекомендуемым кабелем является кабель-адаптер Sanoxy USB to MIDI Keyboard Converter Cable Adapter 2M для тех, у кого ограниченный бюджет.

Содержимое

• 5 лучших кабелей MIDI-USB (2022 г.)
• 1. Адаптер кабеля MIDI интерфейса FORE MIDI-USB
• 2. Адаптер кабеля-переходника интерфейса клавиатуры Sanoxy USB-MIDI 2M
• 3. LiDiVi MIDI-USB-интерфейс MIDI-кабель
• 4. iConnectivity mio 1-in-1-out USB-MIDI-интерфейс для Mac и ПК
• 5. Roland UM-ONE-MK2 Midi-кабель One in Two Out
• Что для чего используется кабель MIDI-USB?
• Сколько кабелей MIDI-USB мне нужно?
• Как использовать кабель MIDI-USB?
• Какой идеальной длины должен быть кабель MIDI-USB?
• Вердикт

1. Адаптер кабеля MIDI для интерфейса FORE MIDI/USB

Лучший выбор Недорогой высококачественный кабель MIDI.

2. Кабель-адаптер Sanoxy USB to MIDI Keyboard Converter 2M

Бюджетный выбор Качественный продукт по отличной цене.

3. LiDiVi Интерфейс MIDI-USB Кабель MIDI

Высокая производительность и простота использования.

4. Интерфейс iConnectivity mio 1-in-1-out USB-MIDI для Mac и ПК

Качественный недорогой кабель.

5. Roland UM-ONE-MK2 Midi-кабель One in Two Out

Высококачественный бесшовный кабель.

Давайте сравним их более подробно.

1. Адаптер кабеля MIDI для интерфейса FORE MIDI/USB

Top Pick

Недорогой высококачественный кабель MIDI.

Посмотреть цену на Amazon

Преимущество кабеля Fore MIDI to USB заключается в том, что он предлагает качественный MIDI-интерфейс по разумной цене. Он имеет мигающий индикатор, который показывает состояние.

Плюсы

• Хорошая длина кабеля
• Встроенный адаптер для превосходного звука
• Подключи и работай, так как он имеет встроенный драйвер

Минусы

• Немного!

Высокопроизводительный чип обработки FTP обеспечивает стабильную и быструю передачу данных MIDI. Поскольку для него не требуются драйверы, большинство пользователей сочтут его «подключи и работай». Однако отсутствие sysex в некоторых случаях ограничивает его использование.

Хотя качество сборки достойное, он лучше всего подходит для домашнего использования и для тех, кому не нужно постоянно перемещать его.

2. Кабель-адаптер Sanoxy USB to MIDI Keyboard Converter Interface 2M

Budget Pick

Качественный продукт по отличной цене.

Посмотреть цену на Amazon

Кабель Sanoxy является качественным продуктом, несмотря на доступную цену. Он широко совместим, в том числе с Windows 10.

Pros

• Доступная цена
• Светодиодные индикаторы облегчают проверку операций
• Простота использования

Мониторинг передачи данных очень удобен благодаря светодиодным индикаторам входа и выхода MIDI. Также есть индикатор питания, так что вы можете точно определить любые проблемы, если они возникнут.

Это кабель plug-and-play. Он прост в использовании, а поскольку он питается от USB, нет необходимости во внешнем адаптере.

3. LiDiVi Интерфейс MIDI-USB Кабель MIDI

Самый простой в использовании кабель

Высокоэффективный и простой в использовании.

Посмотреть цену на Amazon

LiDiVi предлагает этот высокопроизводительный 16-канальный MIDI-кабель, который может работать с различными устройствами Mac и Windows.

Плюсы

• Качественный интерфейс
• Совместимость с различными устройствами
• В комплекте инструкция

Минусы

• Не совместим с USB 3.0

Интеллектуальный светодиодный индикатор позволяет контролировать передачу данных. Он также очень прост в использовании, так как все драйверы предустановлены.

Руководство прилагается, так что даже новички могут легко им пользоваться. Это не дешево, но обеспечивает отличную производительность.

4. iConnectivity mio 1-вход 1-выход Интерфейс USB-MIDI для Mac и ПК

Самый качественный кабель

Качественный, недорогой кабель.

Посмотреть цену на Amazon

Функция Plug and Play обеспечивает простоту использования.

Плюсы

• Отличная и прочная конструкция
• Простая функциональность plug and play
• Хорошая цена

Минусы

• Приложение контроллера может сбивать с толку
• Проблемы могут возникнуть с сообщениями 0sysex4

  Включено бесплатное приложение, управляемое компаньоном. Это совместимо с системами Windows, Mac и iOS.

  Блок питания	USB
  Длина	5 футов

  Компактный кабель. Несмотря на относительно доступную цену, он имеет прочную конструкцию с тщательным проектированием, чтобы гарантировать, что электрические шумы не будут привнесены в музыку.

  5. Roland UM-ONE-MK2 Midi-кабель One in Two Out

  Высококачественный кабель для быстрой обработки

  Высококачественный кабель с бесшовным использованием.

  Посмотреть цену на Thomann (Европа) Посмотреть цену на Amazon

  Этот кабель представляет собой высококачественный продукт, обеспечивающий беспрепятственное использование и очень быструю технологию обработки. Кабель имеет по одному входному и выходному MIDI-разъемам, которые ведут к USB-разъему.

  Плюсы

  • Поддерживает все типы операционных систем
  • Высококачественный продукт
  • Быстрая обработка и удобство использования

  Минусы

  • Дорогой продукт

  Материалы, из которых изготовлен этот кабель, обеспечивают быструю и надежную передачу данных. Кабель MIDI-USB можно использовать для живых выступлений и записи в студии. Он предлагает быстрый метод обработки, который экономит ваше время и избавляет от ненужного стресса.

  Тип разъема	USB
  Длина кабеля	6,5 фута

  Кабель совместим со всеми операционными системами, включая iOS, Mac. Продукт более высокого класса, но стоит своей цены, учитывая стоимость.

  Для чего используется кабель MIDI-USB? Кабели

  MIDI-USB имеют два 5-контактных разъема, которые подключаются к музыкальному устройству на одном конце, и разъем USB, который подключается к компьютеру, на другом. Он широко используется для подключения пианино, синтезаторов и других электронных музыкальных инструментов к компьютерам, где музыку можно редактировать, микшировать и перезаписывать.

  Сколько кабелей MIDI-USB мне нужно?

  Вам потребуется кабель MIDI-USB для каждого из устройств, которые вы подключаете к компьютеру.

  Как использовать кабель MIDI-USB?

  Вы должны подключить два 5-контактных разъема к музыкальному устройству и подключить разъем USB к компьютеру или планшету. Имейте в виду, что MIDI-выход кабеля должен быть подключен к MIDI-входу вашего инструмента, а MIDI-вход кабеля должен быть подключен к MIDI-выходу вашего устройства.

  Какой идеальной длины должен быть кабель MIDI-USB?

  Идеальная длина кабеля MIDI-USB зависит от ваших обстоятельств. Если вы любитель микшировать треки в своей спальне, короткий кабель может быть всем, что вам нужно. Если вы музыкант и вам нужны кабели для концертов, вам следует подумать о покупке кабелей хорошей длины. Характеристики большинства кабелей не зависят от длины.

  Вердикт

  Большинство кабелей MIDI-USB обеспечивают адекватные результаты, но вы можете выбрать более дорогой, если используете его для профессиональных концертов или у вас есть проблемы с совместимостью ваших устройств. Если ваши требования скромнее, вам может понадобиться кабель без излишеств.

  Я рекомендую кабель FORE MIDI to USB для тех, кто хочет простой интерфейс без излишеств по хорошей цене. Для тех, у кого ограниченный бюджет, я рекомендую кабель-адаптер Sanoxy USB Data to MIDI Keyboard Converter Interface Converter.

  Мастер настройки

  МАСТЕР НАСТРОЙКИ Выберите контроллеры Щелкните вкладку MIDI в окне Настройки системы . Этот раздел содержит список программных и аппаратных MIDI-устройств, установленных или подключенных к вашей системе, которые можно использовать для ввода/вывода MIDI. Например, аппаратные и программные синтезаторы, контроллерные клавиатуры и устройства обратной связи. Наиболее распространенные контроллеры, используемые компьютерными музыкантами сегодня, подключаются с помощью USB-кабеля (а не MIDI-кабеля) и обеспечивают интерфейс в стиле фортепианной клавиатуры, пэда или микшера. У меня нет контроллеров или внешних MIDI-устройств для подключения 1. Подключите и установите клавиатуру/контроллер/синтезатор в Windows/macOS MIDI не является аудио соединением — Соединения, обсуждаемые на этой странице, не передают звук, MIDI соединения передают данные нот, движения ручек и изменения программы, так что ваш контроллер может играть на программных инструментах и/или FL Studio может воспроизводить подключенное MIDI-оборудование. Чтобы использовать звуки от внешнего синтезатора (когда он воспроизводится FL Studio), вам необходимо установить MIDI-соединения (обсуждается здесь). И аудиоподключения к входам вашего аудиоустройства, чтобы FL Studio могла записывать звуки, которые она триггеры от внешнего MIDI-оборудования с помощью плагина MIDI Out. Типы кабелей — у вас будет либо клавиатура/контроллер на базе USB, либо оборудование с 5-контактными разъемами DIN MIDI. Щелкните здесь, чтобы просмотреть сравнение этих типов разъемов. Контроллер с подключением через USB — Если ваш контроллер имеет порт USB, то он будет подключаться напрямую к компьютеру с помощью стандартного кабеля USB. 1. Установите все драйверы USB , поставляемые с контроллером. Многие контроллеры используют стандартные драйверы ОС и отображаются как «9».0509 Аудиоустройство USB (универсальный контроллер) ‘, см. список Вход . 2. Подключите контроллер к ПК , включите его и выполните процедуру установки Windows. Стандартный USB ‘подключен ‘ процесс должен произойти. 3. Запустите FL Studio ПОСЛЕ установки драйвера контроллера и действуйте, как описано в разделе « Настройка входных и выходных MIDI-устройств » ниже. MIDI-кабель, подключенный к контроллеру — Если у вас есть устройство с 5-контактными разъемами DIN, вам, вероятно, потребуется приобрести Адаптер кабеля USB к кабелю MIDI, как показано на рисунке. Большинство внешних аудиоустройств имеют разъемы MIDI, используйте их, если они есть. 1. Подсоедините MIDI-кабели к портам MIDI IN и OUT на оборудовании интерфейса MIDI и включите его. Убедитесь, что MIDI OUT на интерфейсе подключен к MIDI IN на вашем MIDI устройство и/или MIDI IN на устройстве подключены к MIDI OUT на интерфейсе MIDI. Сколько MIDI-кабелей мне нужно? Вам понадобятся два MIDI-кабеля, если вы хотите, чтобы FL Studio воспроизводила ваше MIDI-устройство. и использовать ваше MIDI-устройство для управления FL Studio. Если вы планируете одностороннюю связь, то вам понадобится только один MIDI-кабель. 2. Установите все драйверы USB , поставляемые с адаптером MIDI-USB. 3. Подключите MIDI-адаптер к ПК , включите его и следуйте инструкциям по установке Windows. Стандартный USB ‘подключен ‘ процесс должен произойти. 4. Запустите FL Studio ПОСЛЕ установки драйвера адаптера и действуйте, как описано в разделе « Настройка входных и выходных MIDI-устройств » ниже. 2. Установка входных и выходных MIDI-устройств Вы можете выбрать устройство Input (контроллер, который играет на инструментах FL Studio) или Output (что-то, что подключается к вашему ПК и получает данные нот из FL Studio). Выход — сопоставление портов Эти параметры выбирают выходной MIDI-интерфейс , чтобы FL Studio могла отправлять MIDI-сигналы на внешнее оборудование (синтезатор, драм-машину, сэмплер и т. д.). См. страницу настроек MIDI для более подробной информации. Вход — подключение внешнего контроллера/ов Если у вас есть USB/MIDI-клавиатура или контроллер, которым вы хотите управлять с помощью FL Studio, вам потребуется изменить некоторые настройки в разделе Input . Он содержит список контроллеров, обнаруженных Windows (см. раздел 1). Для активации контроллера в FL Studio — Откройте FL Studio и , убедитесь, что в меню «Параметры» выбрана опция « Включить дистанционное управление MIDI », в противном случае ввод MIDI отключен. Нажмите на устройство в списке ввода, чтобы оно было выделено. Если ваше устройство указано в раскрывающемся меню Controller type , выберите его и там. Если ваш контроллер не отображается по имени, это значит у него нет кастомных драйверов. Если это так, используйте Аудиоустройство USB (общий контроллер) ‘. Если вы не видите никаких вариантов, вам нужно будет переустановить соответствующие драйверы для вашего контроллера. Выделив контроллер, выберите переключатель Включить под списком ввода. Каждое устройство, выбранное в списке Input , должно быть выбрано/отменено отдельно. В случае успеха индикатор активности MIDI на главной панели будет мигать каждый раз, когда вы играете ноты или перемещаете ручки на контроллере. ПРИМЕЧАНИЕ. Если открыт «Журнал отладки», любые MIDI-данные , полученные FL Studio , отображаются и регистрируются , что полезно для изучения номеров MIDI CC элементов управления или устранение неполадок в соединениях. ПРИМЕЧАНИЕ. Для получения более подробной информации об остальных настройках в этом разделе и дополнительных сведений о поддерживаемых контроллерах перейдите на страницу настроек MIDI. Поиск и устранение неисправностей В поле ввода ничего не появляется? — Вы подключали/запускали контроллер ПОСЛЕ открытия FL Studio? Необходимо, чтобы ваша операционная система обнаружила ваш контроллер ДО открытие FL Studio. Закройте FL Studio, выключите и снова включите контроллер (отключите и снова подключите USB-кабель, если на нем нет переключателя), подождите, пока он будет обнаружен ПК (Windows издает звук «подключено», когда успешно обнаруживает USB-устройство). ), затем запустите FL Studio. Элементы появляются, но не реагируют — Щелкните Повторное сканирование MIDI-устройств , а затем включить устройство. Если это не сработает, закройте FL Studio, включите контроллер выключите и снова включите (отключите и снова подключите USB-кабель, если на нем нет переключателя), подождите, пока он будет обнаружен ПК (Windows издает звук «подключено», когда успешно обнаружит USB-устройство), затем запустите FL Studio . Кривая скорости Если вы используете MIDI-клавиатуру или пэд-контроллер, нажмите на примечание Ссылка на: Velocity Curve 9кнопка 0510. Здесь вы можете точно настроить взаимосвязь между входной скоростью MIDI (насколько быстро/жестко вы ударяете по клавишам/пэдам), а значение динамической чувствительности отправляется на инструменты.

  Как подключить MIDI-клавиатуру к аудиоинтерфейсу: способы и шаги

  Prime Sound поддерживается ридерами. Мы можем получать комиссию за продукты, приобретенные по ссылкам на этой странице. Узнайте больше о нашем процессе здесь

  В этом руководстве мы рассмотрим, как подключить миди-клавиатуру к аудиоинтерфейсу, и дадим вам пошаговое руководство по подключению клавиатуры. В этом есть ряд преимуществ, поскольку это может уменьшить задержку при любой записи или выступлении или позволить вам освободить слоты USB для других целей.

  В мире музыки и музыкальных технологий так много вариантов, и обычно не один способ что-то сделать. То же самое и для MIDI-клавиатур. В большинстве случаев вы можете просто подключить MIDI-клавиатуру прямо к компьютеру, но это не всегда самый разумный выбор. Хотя многие MIDI-клавиатуры (конечно, более современные) поставляются с возможностью MIDI-USB, поэтому вы можете просто использовать USB-кабель, вы можете не захотеть подключаться таким образом, а наличие другого метода может позволить вам использовать ваши входы для другого аудио. источники.

  Что такое MIDI?

  MIDI — это аббревиатура. Это означает Цифровой интерфейс музыкальных инструментов Надежный источник МИДИ — Википедия MIDI  (/ˈmɪdi/; аббревиатура от Цифровой интерфейс музыкальных инструментов ) — это технический стандарт, описывающий протокол связи, цифровой интерфейс и электрические разъемы, соединяющие широкий спектр электронных музыкальных инструментов, компьютеров и связанных с ними аудиоустройств для воспроизведения, редактирования и записи музыки. en.wikipedia.org . Эта технология была впервые разработана в начале 19 века. 80-х как способ позволить различному музыкальному оборудованию «общаться» и соединяться новыми и захватывающими способами. Например, у вас может быть клавиатура, и вы хотите послать сигнал на модуль синтезатора. MIDI позволял эту связь между двумя частями установки, которые даже не были сделаны одной и той же маркой. Это привело к тому, что MIDI-кабель стал одним из самых важных элементов оборудования в студии музыканта.

  По сути, все MIDI являются сигналами, которые переносят сообщения о событиях и данные. По сути, это инструкция для аппаратного и программного обеспечения, сообщающая ему такие вещи, как нотация, высота тона и скорость, которые оборудование затем воспроизводит. В современную эпоху наиболее распространенными способами их использования являются такие вещи, как драм-машины и барабанные пэды, а также MIDI в программном обеспечении. MIDI-клавиатура позволяет вам играть на виртуальных инструментах и ​​синтезаторах на вашем компьютере.

  Данные MIDI также могут быть сохранены в файле. Затем вы можете загрузить это, чтобы запускать звуки в вашем программном обеспечении.

  Потенциал MIDI был очевиден с самого первого дня, и теперь он используется в огромном количестве оборудования, в том числе во многих клавишных.

  Какие есть выходы на MIDI-клавиатуре?

  Дизайн каждой MIDI-клавиатуры и MIDI-контроллера, вероятно, будет немного отличаться, но отраслевым стандартом является расположение выходов на задней панели клавиатуры или контроллера. Они должны быть помечены. Вы обычно увидите, что есть:

  • Выход USB. В современную эпоху музыкальных технологий и MIDI-клавиатур часто достаточно USB-выхода для подключения MIDI-клавиатуры к компьютеру. Как мы уже говорили, это не тот метод, который используют все, и, возможно, это не лучший способ передать ваш MIDI-сигнал в компьютер. Вот почему мы также изучаем, как подключить MIDI-клавиатуры к аудиоинтерфейсам.
  • MIDI-вход. Обычно он находится рядом с MIDI-выходом. Это MIDI-вход для подключения к другим устройствам, который может располагаться, а может и не располагаться на задней панели клавиатуры. Важно помнить об этом, потому что MIDI — это односторонний сигнал. Если вы случайно подключите свой интерфейс к MIDI-входу, а не к MIDI-выходу, вы не получите сигнал.
  • MIDI-выход. Это то, на чем вы, вероятно, сосредоточитесь при подключении к аудиоинтерфейсу. MIDI-выход — это место, откуда отправляется MIDI-сигнал, и он предназначен для подключения к другим частям аудио «цепочки».
  • Аудиовыходы. Если у вас есть клавиатура, которая генерирует аудио, а также MIDI-сигнал, то она может также иметь аудиовыходы. Они не передают MIDI-сигналы, вместо этого они предназначены для отправки аудиосигнала непосредственно на динамики.

  Когда вы покупаете MIDI-клавиатуру, она может поставляться с диаграммой сигналов. Это позволяет вам видеть, куда будет отправляться звук, и где находятся соответствующие входы и выходы. Почти во всех современных MIDI-клавиатурах есть соединения как для MIDI, так и для USB, поэтому вам нужно решить, какой из них наиболее подходит для вас.

  Зачем использовать аудиоинтерфейс?

  Учитывая тот факт, что большую часть MIDI-оборудования можно напрямую подключить к компьютеру, в чем смысл аудиоинтерфейса? Зачем прилагать усилия для подключения клавиатуры через интерфейс USB или Thunderbolt? Есть несколько основных причин:

  1. Это экономит время на использовании портов USB или Thunderbolt. Ваш аудиоинтерфейс может действовать как центральный концентратор, и вы можете подключить к нему MIDI-устройство, а также аудиоустройства и микрофоны, прежде чем отправлять отсюда сигнал на ваш DAW Надежный источник Что такое цифровые звуковые рабочие станции (DAW)? Музыкальная индустрия прошла долгий путь с тех пор, как появилась необходимость записывать песню за один раз, все в одном месте. Сегодня духовые могут быть в Новом Орлеане, вокал — в Нэшвилле, а перкуссия — в Претории. Затем звукоинженер объединяет все это благодаря современному потрясающему оборудованию, программному обеспечению и технологиям. www.recordingconnection.com .
  2. Обычно это быстрее. Подключение к входу USB может вызвать дополнительную задержку, это означает, что сигнал задерживается и не синхронизируется с остальной музыкой, которую вы создаете. Это может привести к всевозможным логистическим проблемам и проблемам с записью для музыкантов.
  3. Если у вас более старый комплект, он может не иметь встроенных возможностей USB. Вы можете использовать простой MIDI-интерфейс, чтобы эффективно принимать MIDI-сигнал и превращать его во что-то, что компьютер может читать через USB.

  Аудиоинтерфейс также позволяет комбинировать аудиосигналы от двух источников. Например, если вы хотите одновременно петь и играть на пианино, вы можете пропустить аудиосигнал через один из входов, а MIDI-сигнал — через другой. Они могут одновременно поступать в DAW, и вы можете записывать несколько источников. Если вы подключите USB-микрофон и USB-клавиатуру к одному и тому же компьютеру, есть все шансы, что у вас возникнут проблемы с вводом, а также с задержкой и задержкой.

  Подключение MIDI-клавиатуры к аудиоинтерфейсу

  Итак, как подключить MIDI-кабель от клавиатуры к аудиоинтерфейсу? Существует несколько способов подключения MIDI-клавиатуры и несколько различных настроек, которые обычно используются музыкантами и студийными инженерами. Мы объяснили каждый из этих способов ниже.

  Через MIDI-кабель

  Первый способ подключения MIDI-клавиатуры к аудиоинтерфейсу — через MIDI-кабель. Кабели MIDI были впервые представлены в 19 в.80-е годы вокруг появления этой технологии, поэтому вы все еще можете использовать некоторые довольно старые клавиатуры и даже синтезаторы для отправки MIDI-сигналов. MIDI-кабель к USB-интерфейсу — один из лучших способов подключения этого старого оборудования и может быть вашим единственным выбором.

  Шаги просты.

  1. Подключите интерфейс к компьютеру и убедитесь, что он распознан. Возможно, потребуется водитель. Современный интерфейс обычно использует USB.
  2. Установите его на MIDI-вход DAW. Не путайте это с аудиовходами, поскольку это разные вещи.
  3. Подключите MIDI-выход клавиатуры к MIDI-входу аудиоинтерфейса.
  4. Загрузите инструмент, способный использовать этот MIDI-сигнал.

  Это не обязательно самый популярный способ подключения MIDI-клавиатур в наше время, есть несколько других вариантов.

  Через MIDI-концентратор

  MIDI-концентратор — это немного другой метод. MIDI-концентратор — это другое слово для MIDI-интерфейса, который не обязательно имеет «аудио» возможности. Он может быть сосредоточен исключительно на отправке MIDI-сигналов или позволяет вам подключать несколько MIDI-устройств к одному центральному концентратору, а затем использовать сигнал. Большинство бюджетных аудиоинтерфейсов имеют возможность ввода MIDI, но вход может быть только один. Концентратор MIDI может иметь множество входов, что позволяет вам выбирать, какой MIDI-сигнал вы хотите использовать для любого данного проекта.

  Для подключения через MIDI-концентратор:

  • Подключите MIDI-концентратор к компьютеру и убедитесь, что он распознан.
  • Установите его на MIDI-вход DAW. Поскольку на MIDI-концентраторе обычно нет аудиосигналов, изменение аудиовхода ничего не даст.
  • Подключите MIDI-выход клавиатуры к MIDI-входам вашего MIDI-концентратора. Они будут действовать как разные каналы и принимать сигналы из разных мест.
  • Загрузите инструмент в DAW и используйте этот MIDI-сигнал.

  Когда использование MIDI-концентратора является хорошей идеей? Ну, у вас может быть домашняя студия с большим количеством различного оборудования с поддержкой MIDI. Из-за того, что MIDI является чем-то вроде отраслевого стандарта (и был им с 1980-х годов), вполне возможно, что у вас будут клавишные, барабанные пэды и многое другое. Вы можете легко переключаться между ними без необходимости отключать оборудование и снова подключать другое оборудование. пытаетесь использовать программные решения, а не посылать сигналы на множество различных устройств MIDI, метод USB является лучшим.

  Если вы впервые покупаете MIDI-клавиатуру и хотите связать ее с вашей цифровой звуковой рабочей станцией, есть все шансы, что это будет одной из самых простых задач. Вы можете просто использовать USB-кабель для подключения клавиатуры к ноутбуку или компьютеру.

  Если вы покупаете MIDI-клавиатуру, которая может это делать, обратите внимание на модели, совместимые с USB-MIDI. Это будет указано в описании продукта и означает, что MIDI-сигнал можно передавать по кабелю USB. Для передачи сигнала можно использовать кабель USB A-B.

  Стоит обратить внимание и на другое снаряжение. Например, многие пользователи Mac не используют USB, вместо этого используют более быстрое соединение Thunderbolt для передачи сигнала.

  Любой метод предполагает использование DAW или «цифровой звуковой рабочей станции». Вы можете использовать что-то простое, например Garageband, который поставляется бесплатно с устройствами Apple.

  Для подключения через кабель USB и DAW:

  • Подключите клавиатуру к компьютеру и убедитесь, что она распознается. Драйвер может быть установлен автоматически, или вам может потребоваться загрузить его с веб-сайта производителя.
  • Установите MIDI-клавиатуру на MIDI-вход DAW.
  • Загрузите инструмент в DAW и используйте этот MIDI-сигнал для игры на инструменте.

  Как видите, этот способ один из самых простых. MIDI-сигнал отправляется прямо в вашу DAW. Если вы ищете портативную установку, вам не нужно носить с собой интерфейс для подключения MIDI-клавиатуры. Тем не менее, у него есть и свои минусы. Вы полагаетесь на продукт, имеющий отличный драйвер и способный взаимодействовать с минимальной задержкой.

  Создает ли MIDI звук?

  Это один из вопросов, который часто возникает у людей, которые плохо знакомы с аудиоинтерфейсами, MIDI-клавиатурами и созданием музыки. MIDI и аудио являются отдельными сигналами. Некоторые MIDI-клавиатуры также могут воспроизводить звук, но большинство из них не имеют звукового модуля, генерирующего звук. Вместо этого вы полагаетесь на свою DAW и виртуальные инструменты Надежный источник Что такое плагины VST и что они делают? Плагины VST способны эмулировать аппаратные инструменты и эффекты за небольшую часть цены внутри вашей любимой цифровой звуковой рабочей станции. www.lifewire.com сделать сам звук.

  MIDI просто передает данные. Ваша клавиатура (или другое оборудование) может иметь возможность преобразовывать эти данные в жесткий звук, или вам, возможно, придется отправить их на компьютер или другой звуковой модуль.

  Заключительные мысли

  В мире музыки всегда есть несколько способов достичь одного и того же конечного результата. Если у вас есть клавиатура с MIDI-совместимостью, у вас есть возможность подключить ее через аудиоинтерфейс или даже напрямую подключить к компьютеру. Наше руководство о том, как подключить MIDI-клавиатуру к аудиоинтерфейсу, показывает, что существует несколько различных методов, и выбор того, который вы должны использовать, зависит от остальной части вашей настройки и того, чего вы хотите достичь в качестве конечного результата. . К счастью, подключение вашей MIDI-клавиатуры обычно является простой и понятной задачей, и это означает, что вы можете играть на виртуальных инструментах и ​​​​управлять большим количеством аспектов вашего виртуального инструмента.

  Ссылки

  1.

  MIDI — Википедия

  MIDI  (/ˈ

  en.wikipedia.org

  2.

  Что такое цифровые звуковые рабочие станции (DAW)?

  Музыкальная индустрия прошла долгий путь с тех пор, как появилась необходимость записывать песни одним дублем и в одном месте. Сегодня духовые могут быть в Новом Орлеане, вокал — в Нэшвилле, а перкуссия — в Претории. Затем звукоинженер объединяет все это благодаря современному потрясающему оборудованию, программному обеспечению и технологиям.

  www.recordingconnection.com

  3.

  Что такое плагины VST и для чего они?

  Плагины VST способны эмулировать аппаратные инструменты и эффекты за небольшую часть цены внутри вашей любимой цифровой звуковой рабочей станции.

  www.lifewire.com

  MIDI против USB — все, что вам нужно знать — Producer Society

  В сегодняшнюю эпоху, когда правят компьютеры, производство музыки и базовые технические знания в основном переплетаются. С каждым годом в процессе создания музыки участвует все больше компьютеров. Все это цифровое оборудование работает вместе, организуя сложный обмен сообщениями.

  MIDI и USB — это два стандарта, которые обеспечивают связь между устройствами разных производителей. Между ними есть ключевые различия, которые могут несколько сбить с толку. Большинство современного аудиооборудования обычно использует либо MIDI, либо USB, поэтому полезно узнать больше о них обоих.

  MIDI представляет собой стандартизированную систему компьютерных протоколов и электрических разъемов, используемых в основном для музыкального оборудования, тогда как USB является универсальным разъемом для всех видов оборудования. Оба являются системами взаимосвязи между протоколами, цифровой информацией и оборудованием, но USB более универсален.

  Вам, безусловно, не помешает узнать больше о MIDI и USB из-за того, как часто они используются. Изучив их различия и функциональные возможности, вы лучше поймете, что такое компьютеры и оборудование для производства музыки. Более того, прочитав эту статью, вы должны понять, почему и когда вы можете захотеть использовать тот и/или другой.

  Кстати, я всегда в поиске сделок в музыкальной индустрии (обычно что-то есть, если знать, где искать). Прямо сейчас есть 3 сделки, которые меня не интересуют

  Singorama – The Complete Guide to Singing Like A Professional	$269 $67 Right Now
  Native Instruments Guitar Rig 6 Pro	$259.00 $129.50 on Native Instruments’ Website
  Курс теории музыки Punkademic [от начального до продвинутого]	$20,00 [БЕСПЛАТНО] 5-дневная пробная версия Используйте код купона: «producersociety»

  Содержание

  Основные различия между MIDI и USB

  1) MIDI был разработан для музыки — USB был разработан для решения гораздо более серьезной проблемы

  Согласно блогу Landr, MIDI означает цифровой музыкальный инструмент Интерфейс, и это набор правил связи, процедур и электрических соединений, которые используются для создания и написания музыки. И USB, и MIDI были разработаны с целью улучшения, но USB решил гораздо более серьезную проблему.

  Я прочитал интересную статью от Fast Company, в которой говорилось, что USB был создан для решения гораздо более серьезных проблем, чем те, с которыми сталкиваются музыканты. Его главная цель состояла в том, чтобы обеспечить универсальный стандарт для подключения всех видов устройств к компьютерам, а не только для музыки.

  В то время как MIDI был таким же новаторским и предназначался для стандартизации соединения между музыкальными инструментами, круг проблем, которые он решал, предназначался в первую очередь для музыкантов, звукоинженеров и продюсеров. Для музыкантов одна из вещей, которые мы подключаем к компьютерам, — это MIDI-клавиатуры и контроллеры.

  Что сейчас интересно, так это то, что большинство современного оборудования с поддержкой MIDI использует USB для передачи MIDI-данных на компьютеры и с них. Настолько, что MIDI был удален из некоторых устройств, таких как Scarlett 2i2 последнего поколения (на Amazon) — самого популярного аудиоинтерфейса на рынке.

  Я не могу сказать, исчезнет ли MIDI в ближайшее время, но по опыту могу сказать, что многие новые устройства больше не используют этот тип разъема. Моя старая Yamaha PSR-640X — выпущена в 19 г.99 — единственная вещь в моем арсенале, использующая MIDI-подключение. Я подключаю его к своему компьютеру с помощью PreSonus AudioBox 96 (также на Amazon).

  2) USB используется для питания устройств — MIDI не используется

  Посмотрите на размер адаптера питания для моей клавиатуры Yamaha. Вы не можете питать его по шине USB.

  Как я уже говорил ранее, USB способен на многое. Это широко используемая технология с многими приложениями , включая питание всех видов оборудования. USB можно использовать для зарядки и питания телефонов, планшетов, MIDI-клавиатур и многих других устройств. Помимо питания, USB также может передавать данные.

  Когда был разработан MIDI — вы можете прочитать его историю здесь — не было намерения решать более серьезные проблемы, такие как подключение и питание внешних жестких дисков или принтеров. Цели MIDI ориентированы на решение проблем, характерных для музыкантов.

  В статье Landr, о которой я упоминал ранее, было сказано лучше всего, когда они написали, что она была сделана с учетом совместимости различных продуктов. И MIDI, и USB решают общие проблемы, такие как универсальные типы подключения и передача данных, но MIDI решает эти проблемы только для музыки. USB решает проблему практически везде.

  3) USB двунаправленный — MIDI однонаправленный

  USB многонаправленный, а MIDI однонаправленный

  Поток данных для USB — улица с двусторонним движением. Хорошим примером этого является внешний жесткий диск, такой как Seagate Backup Plus, который я получил от Amazon. Когда файлы копируются или сохраняются на жесткий диск, это обычно делается через USB-соединение.

  Когда он читает файлы на жестком диске, он извлекает их с диска. Другими словами, USB может отправлять данные на устройство, а также получать данные с устройства. Это не похоже на MIDI, которое передает данные по кабелям только в одном направлении и только в одном.

  Чтобы отправить MIDI-сообщение с синтезатора на компьютер, соединение идет от MIDI OUT на клавиатуре к MIDI IN на компьютере. Для отправки MIDI-сообщений на синтезатор с компьютера используется другой кабель для маршрутизации от компьютера MIDI OUT к синтезатору MIDI IN.

  4) MIDI имеет формат файла – USB не поддерживает

  Файл .MID

  Большинство DAW и рабочих станций используют MIDI для компоновки нот в песни. Формат файла .MID, о котором вы можете узнать больше здесь, был создан для сохранения и обмена аранжировками для воспроизведения на оборудовании с поддержкой MIDI. Формат файлов MIDI можно использовать и в других целях, например, в диджеинге, но в основном он используется для музыкального секвенсора и композиции.

  USB определяет протокол, но нет необходимости в формате файла. USB передает файлы, MIDI или любые другие, но ему не нужно иметь свой собственный тип файла. Скорее USB предназначен для работы с файлами, а не для файлов.

  5) MIDI для музыкальных клавиатур – USB для QWERTY

  MIDI-клавиатура и QWERTY-клавиатура

  MIDI-клавиатуры, такие как Arturia KeyLab 61 MKII (на Amazon), очень популярны на рынке производства музыки. Многие из них используют USB-соединение для отправки MIDI-сообщений на компьютер. Однако MIDI-клавиатура совершенно бесполезна для написания технического описания. MIDI-клавиатуры иногда используют USB, но они на 100% подходят для создания музыки.

  Стандартные компьютеры используют клавиатуру QWERTY, которая позволяет пользователю вводить сообщения на выбранном им языке. Подробнее об этом можно прочитать здесь. Многие из этих клавиатур используют USB для питания и для отправки сообщений, которые пользователь вводит в компьютер.

  Можно использовать клавиатуру QWERTY для воспроизведения нот в DAW, но это довольно ограничено. Не все MIDI- или QWERTY-клавиатуры используют USB, но по одной и той же основной причине они обе могут передавать данные. MIDI также является типом данных, которые можно отправлять по USB-кабелю через USB-соединение.

  6) MIDI-кабели длиной 50 футов (50 футов) — USB-кабели длиной 15 футов (15 футов)

  Стандартный MIDI-кабель слева и USB-кабель справа

  При живых выступлениях следует учитывать расстояние, на которое данные могут передаваться по кабелю. Кабели MIDI были разработаны с учетом производительности и имеют гораздо большее расстояние, чем USB.

  Разработчики USB решали разные задачи, поэтому требовалось гораздо меньшее расстояние. Если подумать, нет особой необходимости подключать QWERTY-клавиатуру к компьютеру, который находится в пятидесяти футах от вас.

  Вы можете купить такие вещи, как повторители USB, чтобы увеличить продолжительность передачи данных USB или MIDI. Но у каждого есть компромиссы, такие как задержки и задержка (подробнее о задержке в моем руководстве).

  7) Синтезаторы используют MIDI для секвенирования — USB не секвенирует музыку

  На что обычно похожи синтезаторы старой школы

  DAW, рабочие станции и секвенсоры используют MIDI для создания музыки. Они используют сетку или серию шагов для воспроизведения нот в заранее определенной последовательности. Композиция и последовательность являются основными причинами, по которым MIDI был создан и используется по сей день.

  Помимо хранения и передачи файлов .MID, USB не понимает, что такое музыкальная последовательность, потому что в ней нет необходимости. Как я кратко объяснял ранее, USB был создан как средство сделать хранение и передачу файлов более универсальным.

  USB не создавался с учетом потребностей музыки и музыкантов, поскольку он был создан для гораздо большей аудитории и для большего количества применений.

  8) MIDI — детище 80-х, USB — детище 90-х

  USB сделал так, что многие устройства могут использовать один и тот же тип разъема, а не то безумие, которое вы видите слева

  MIDI — это давняя технология, появившаяся в начале 1980-х годов. Он был разработан для решения множества проблем, с которыми в то время сталкивались производители цифрового музыкального оборудования. Несмотря на некоторые ограничения и проблемы, впечатляет то, что старая технология используется так широко и часто.

  Начиная с 1990-х годов, USB представляет собой новую технологию, созданную с учетом требований производителей компьютеров. USB был создан для решения проблем, связанных с постоянно растущим рынком периферийных устройств. Принтеры, мыши, клавиатуры, сканеры и многие другие типы устройств нуждались в универсальном способе подключения к компьютерам. USB был решением.

  Обе технологии росли и развивались на протяжении десятилетий. На момент написания этой статьи 3.0 является самой современной версией USB, а MIDI все еще находится в версии 1.0. Согласно веб-сайту MIDI, MIDI 2.0 находится в разработке уже много лет и близок к завершению.

  9) MIDI можно использовать для записи музыки – USB записывает MIDI-файлы на диск

  Это лишь некоторые из VST и плагинов, которые вы можете использовать в своей DAW и с вашим MIDI-устройством.

  Мы уже неоднократно упоминали об этом в статье, но это стоит повторить отдельно. MIDI, по сути, дает команду DAW запускать звуковые библиотеки и сэмплы. В случае с DAW программное обеспечение организует звуки и сэмплы в музыкальную аранжировку (см. мой список отличных плагинов здесь).

  Средств для создания музыки с USB нет, да и не предназначен он для этого. Мы используем USB для многих, многих, многих вещей, как уже известно большинству людей. Мы даже используем его в музыкальном производстве, но он был создан не для , а только для музыкального производства.

  10) USB может вызывать проблемы с заземлением при воспроизведении аудио – MIDI не влияет

  Это микрофон Samson Q2U. Вы можете использовать такой микрофон для многих целей, но вы не будете использовать его в ситуациях, когда вам нужен сверхдлинный кабель.

  Нередко передача данных и аудиоинформации приводит к проблемам с заземлением и помехами. Любой, кто когда-либо использовал микрофон или электрогитару, вероятно, более чем знает об этом. Во-первых, проблемы с заземлением вызывают нежелательное жужжание и всевозможные звуковые артефакты.

  Проще говоря, при разработке USB не учитывалось воспроизведение звука в реальном времени. В результате могут возникнуть проблемы с четкостью звука из-за способности USB передавать сигнал питания низкого напряжения. Сравните это с MIDI, который был разработан с учетом чистоты звука.

  MIDI не обладает достаточной мощностью для создания помех и проблем с заземлением. Это также одна из причин, по которой MIDI-устройствам часто требуется внешний источник питания. Я знаю, что мое старое цифровое пианино работает, тогда как моя MIDI-клавиатура и драм-пэд питаются от USB.

  Что лучше? миди или юсб?

  Действительно, мы можем сравнивать MIDI и USB только в контексте передачи данных. Это может быть связано с кабелями, типами подключения, скоростью передачи данных и форматами. В одном случае это может быть при рассмотрении того, какой тип контроллера, синтезатора или аудиоинтерфейса вы будете использовать.

  Например, когда я хотел подключить свое старое электрическое пианино к FL Studio (которое я получил на Plugin Fox), мне понадобился аудиоинтерфейс с MIDI IN/OUT на задней панели. Я не мог получить еще один Scarlett 2i2, если не купил один из старых.

  Еще одна ситуация, когда вам может понадобиться выбрать между MIDI и USB, связана с живыми выступлениями. Как далеко вам нужно отправить данные? Если вам нужно выйти за пределы 15 футов, вам, вероятно, понадобится MIDI-соединение, а не USB-соединение.

  Главный вывод из того, что я говорю, заключается в следующем: Ни USB, ни MIDI не лучше друг друга, потому что это все равно, что сравнивать яблоки с апельсинами. Проще говоря, музыканты используют MIDI для облегчения процесса создания музыки, а USB — это средство для передачи данных с одного устройства на другое.

  Можно ли использовать USB в качестве MIDI?

  USB-соединения можно использовать для отправки MIDI-данных, как мы уже говорили ранее. Например, все мое новейшее оборудование подключено через USB. Но некоторые устройства все еще настроены, поэтому MIDI-кабели являются основным способом подключения к компьютеру.

  Если вы, как и я, находитесь в ситуации, когда у вас есть устройство с разъемом MIDI IN/OUT на задней панели, но без USB-порта, вы можете сделать несколько вещей. Есть три устройства, которые связывают USB и MIDI вместе.

  1) USB-аудиоинтерфейс с MIDI IN и MIDI OUT

  Этот AudioBox 96 позволяет мне подключить мою старую клавиатуру Yamaha к моей DAW

  . Аудиоинтерфейсы могут обеспечивать надежную функциональность и сильно различаться по цене. Некоторые из них имеют порты для MIDI IN и OUT. Как я объяснял в своей статье о том, почему новичкам стоит приобрести MIDI-клавиатуру, вам могут понадобиться и те, и другие, в зависимости от ваших потребностей.

  MIDI-устройства, содержащие звуки, могут воспроизводиться MIDI-событиями. MIDI OUT позволяет отправлять MIDI-сообщения с компьютера на MIDI-устройство.

  Некоторые производители таким образом используют монтируемые в стойку или автономные синтезаторы через MIDI. Если у вас есть MIDI-устройство со звуками, к которым вы хотите получить доступ с компьютера, вам понадобится MIDI OUT.

  2) Интерфейс USB-MIDI

  Изображение старого USB MIDI Sport, взятое из Викисклада.

  Это может быть дешевле, чем приобретение аудиоинтерфейса с MIDI IN и OUT, но я бы сказал, что аудиоинтерфейс лучше. Тем не менее, если вам не нужно направлять какие-либо MIDI-данные с компьютера на MIDI-устройство, то это может быть отличным вариантом.

  3) Кабель USB-MIDI

  USB-MIDI-интерфейс Roland 1×1 — я получил это изображение с их сайта (надо было его сфотографировать, когда он у меня был)

  Возможно, самый простой вариант — использовать кабель и позвольте ему выполнить преобразование из MIDI в USB. Использование кабеля может быть быстрым и простым, однако оно также имеет ограничения. По сравнению с интерфейсом обычно не будет каких-либо элементов управления или измерителей, а также возможностей MIDI OUT. Я думаю, что лучше просто получить аудио интерфейс.

  Причина, по которой я говорю, что это того не стоит, заключается в том, что у меня был плохой опыт, когда я купил кабель Roland USB to MIDI 1×1 (на Amazon). Это не сработало, и, честно говоря, я удивлен, что продукт все еще на рынке, потому что он не обновлялся годами.
