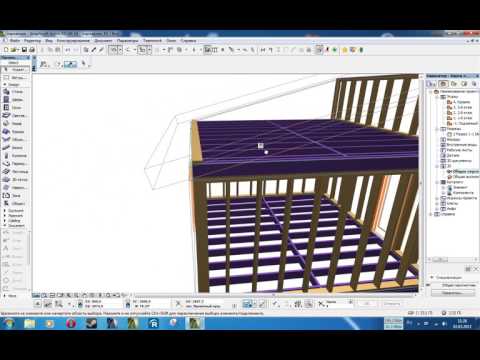

Как в архикаде вставить картинку — Видеоуроки для архитекторов

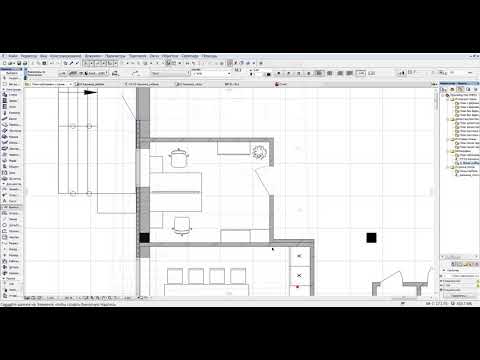

Приветствую вас, посетители сайта. И в этом видео мы разберемся как вставить картинку или рисунок в ArchiCAD. То есть допустим, что у нас есть чертеж в формате .jpg или .png и нам по нему надо сделать модель. Особенно часто это касается студенческих проектов, когда преподавателем дается некий паспорт или задание на курсовой проект.
Итак, выбираем картинку, которую хотим вставить. Создаем новый проект клавишами ctrl+N.
Для всех 2-d построений в программе архикад есть специальный блок – рабочие листы, здесь мы и будем вставлять нашу картинку.
Выбираем в навигаторе «карту проекта», находим там вкладку «рабочие листы», кликаем на ней правой кнопкой мыши и выбираем «создать независимый рабочий лист». Назовем его «подоснова». Переходим на этот лист.
1 способ – «Инструмент Рисунок»
Точно по такому же принципу действует кнопка «инструмент рисунок» во вкладке «разное».

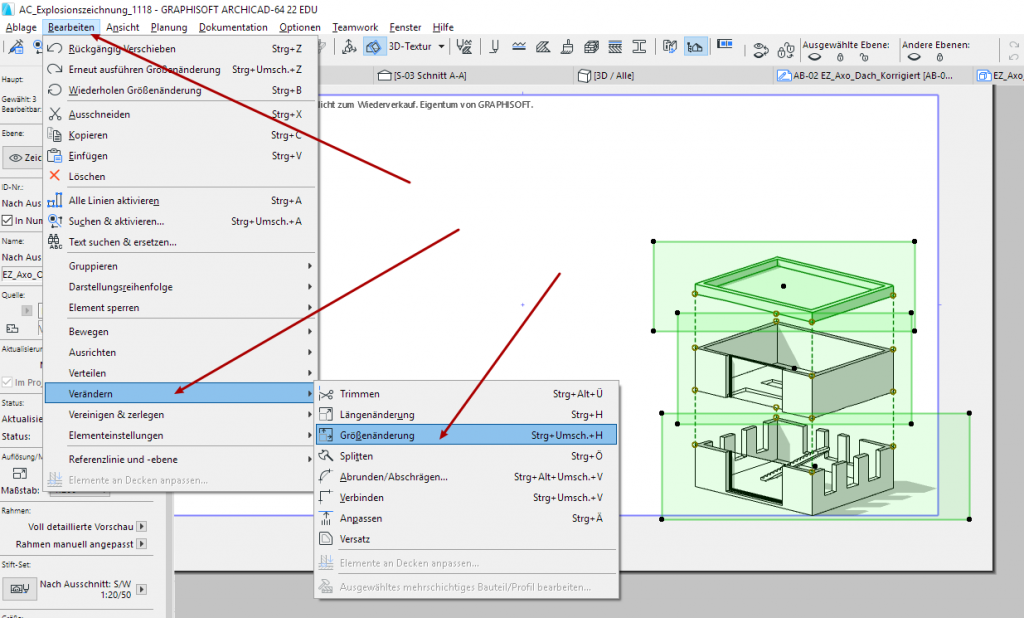

Самый простой способ – это просто перетащить картинку в наш файл. Зажимаем левую кнопку мыши и перетаскиваем изображение. Теперь осталось только подогнать размеры картинки под наш масштаб. Выбираем инструмент «изменить пропорции» (ctrl+K), оставляем галочку «определить графически», нажимаем ОК. На плане кликаем на известный нам размер, вводим значение с клавиатуры, ОК.
Что мы можем отредактивать: увеличить или уменьшить, пересохранить картинку в другом формате, задать прозрачность, зеркальное отображение в 1 клик.
Но у данного способа есть существенный минус – это то, что наша картинка сохраняется непосредственно в файле архикада, если картинок много или они много весят, то и файл становится очень тяжелым.
2 способ – «Инструмент Чертеж» В разделе «документирование» выбираем инструмент чертеж, нажимаем OK. Кликаем по рабочему пространству и в открывшемся окне выбираем нашу картинку, маштабируем ее, также как и в первом варианте.
— во-первых, мы можем отрезать лишнее поле, чтобы отображалась только необходимая нам часть;
— также удалить ненужные нам элементы
— наша картинка не сохраняется непосредственно в этом файле, а значит его вес не увеличивается.
Попробуем изменить изображение в Photoshop. После сохранения с новыми параметрами, видим, что картинка автоматически меняется и в файле архикад.
Теперь перейдем на первый этаж, включаем «фоновую ссылку». Сейчас изображения добавленные инструментом «чертеж» видны, а перетащенные как «рисунки» не видны. Как же их включить?
В стандартном табло команд нажимаем «фон», внизу «фоновая ссылка». Нажимаем галочку «Дополнительные параметры ссылки» → «Все типы» → «Применить параметры ко всем ссылкам». Теперь окно «фоновая ссылка» можно закрыть и начать построение модели по готовым подосновам.
На этом, пожалуй, всё! Спасибо за внимание и отличного Вам дня!
Меню «Параметры»
Используйте данное меню для:
установки рабочей среды ArchiCAD.
установки режимов черчения и вывода на экран.
управления слоями и этажами.
выбора конфигурации реквизитов.
установки исходного изображения.
определения сеток.
управления нанесением надписей.
установки параметров инструментов.
Важно
Меню Параметры недоступно, если не открыт проект или выполняются операции редактирования в текущем окне.
Команда «Floor Plan Scale (Масштабирование плана этажа)»
В ArchiCAD на экране вы можете видеть не то, что получите при выводе на плоттер или дигитайзер. Для того, чтобы просмотреть «действительный проект» просто выберите в меню Экран команду В натуральную величину.
Если
вы изменяете масштаб чертежа, текущий
вид будет изменяться соответственно,
так же как и коэффициент увеличения.
Для того, чтобы возвратиться к предыдущему
виду окна выберите в меню Экран команду Предыдущий
вид .
Командой Floor Plan Scale вы можете установить параметры масштабирования вашего проекта.
Команда «Параметры экрана…»
Открывает диалог для определения характеристик плана этажа, включая:
характер сопряжения стен.
показ базовых линий крыш.
показ векторов штриховки и манипуляторов рисунков.
способ воспроизведения текстовой информации: сам текст или его и имитация, с манипуляторами или без.
показ глубины разрезов.
толщина линий: истинная толщина или все тонкие.
штриховка стен и многоугольников: отсутствует, векторная, растровая.
Важно
Способ штриховки стен и многоугольников учитывается не только при выводе на экран, но и при печати, выводе на плоттер и экспорте в файлы других форматов.
Команда «Исходный вид и сетки.
..»Открывает диалог для определения области исходного изображения на плане этажа и характеристик конструкторской и шаговой сеток.
Важно
Команда доступна, если вы находитесь в окне плана этажа и не выполняете операцию редактирования.
Диалог Исходный вид и сетки содержит следующие управляющие элементы:
Совет
Помимо основной конструкторской сетки может определяться вспомогательная, которая имеет свой размер ячеек и количество повторений.
Совет
Шаговая сетка может быть смещена по осям X и Y относительно видимой конструкторской сетки.
Окошки редактирования смещения по горизонтали и вертикали шаговой сетки относительно проектного нуля.
Окошки редактирования значений координат четырех сторон области исходного изображения.
Окошко выбора цвета фона плана этажа.
Окошко выбора цвета линий конструкторской сетки.
Кнопка Установить по текущему изображению для автоматического совмещения области исходного изображения с текущим окном плана этажа.
Команда «Позиционировать»
Включает (появляется галочка) или отключает режим позиционирования курсора по текущей сетке. При включенном режиме позиционирования курсор перемещается по узлам сетки.
Важно
Команда доступна, если вы находитесь в окне плана этажа.
Команды меню Часть I II
Команда «Вывод сетки»
Включает (появляется галочка) или отключает режим вывода на экран конструкторской сетки. При включенном режиме на экране появляется конструкторская сетка.
Совет
Шаг сетки по вертикали и горизонтали определяется в диалоге команды Исходное изображение и сетки…
Важно
Команда доступна, если вы находитесь в окне плана этажа.
Команда «Скрывать сопряжение стен»
Включает
(появляется галочка) иди отключает режим
«чистого» сопряжения стен.
При
включении режима с экрана удаляются
линии сопряжения стен и линии привязки
в виде жирной линии.
Важно
Включение режима чистого сопряжения увеличивает количество точек, в которых появляется курсор-галочка. Команда недоступна, если вы не находитесь в окне плана этажа.
Совет
Отключение режима чистого сопряжения увеличивает производительность ArchiCAD.
Как сделать иллюстрацию с помощью ArchiCAD
Существует множество программ для изучения студентами, выпускниками и профессионалами архитектуры. Сейчас самое подходящее время, чтобы развить свои навыки и найти инструмент, который лучше всего подходит для вас. Хотя обычное программное обеспечение, такое как Sketchup и AutoCAD, не говоря уже о Revit как профессиональном стандарте, есть одно программное обеспечение, о котором мы мало слышим, — это ArchiCAD. Этот гостевой пост написан Палашем Триведи, который любезно показал нам, как создать иллюстративную сцену в ArchiCAD и обработать ее в Adobe Illustrator и Photoshop.
❗ Примечание. Я не являюсь профессионалом ни в одном из этих программ, я делюсь только тем, что испытал, работая в них. Таким образом, я, возможно, не смогу предоставить углубленный обзор или анализ, но я попытался объяснить то, что я знаю, наилучшим образом.
Что такое ArchiCAD и как я начал его использовать?ArchiCAD — это программное обеспечение BIM компании Graph iSOFT, созданное для архитекторов, чтобы с легкостью создавать быстрые, точные и сложные архитектурные проекты. Для тех, кто не знаком с BIM, BIM означает модуль информации о строительстве, который в основном обрабатывает ваши 3D-модели со свойствами материалов и информацией в реальном времени, в отличие от SketchUp, который рассматривает его просто как объединение поверхностей и заливок.
Кроме того, он имеет базовые возможности САПР, которые можно использовать для рисования в 2D-среде, но здесь 3D-модель будет создана автоматически вместе с вашей 2D-работой или, если вы работаете в 3D-среде (пространство модели), тогда ваша 2D-работа которые содержат чертежи, будут созданы или будут обновлены автоматически.
Я предпочитаю ArchiCAD 100%
SketchUp прост в использовании, как и ArchiCAD. ArchiCAD также содержит инструмент MORPH, который работает так же, как и SketchUp, а именно. создание твердых тел, двухтактный, вычитание и пересечение твердых тел. Более того, как я упоминал ранее, ArchiCAD работает с материалами и их информацией, поэтому все ваши стены, плиты, крыши, балки и т. д. будут из реальных материалов, таких как бетон, сталь, кирпичи, камни и т. д., в зависимости от того, как вы их применяете и используете. их в свой проект. Кроме того, вам не нужно использовать два разных программного обеспечения, таких как AutoCAD для 2D-работы и Sketchup для 3D-моделирования. Оба процесса выполняются в самом ArchiCAD, и они будут выполняться одновременно.
Что касается ОБЪЕКТОВ, ArchiCAD 24 включил в свою библиотеку много новых объектов, но если вы хотите использовать свои собственные объекты, такие как какой-то конкретный предмет мебели или двери или окна, то вы можете легко сделать их в ArchiCAD в отдельном файле и может использовать его в любое время.
Итак, в конце концов, что использовать, зависит от вас, но если вы хотите больше времени уделять проектированию, а не черчению и моделированию, то я настоятельно рекомендую вам использовать ArchiCAD.
ArchiCAD и RevitЯ все равно выберу ArchiCAD. Здесь сравнение не такое контрастное по сравнению со SketchUp, поскольку и ArchiCAD, и Revit являются программным обеспечением BIM, и оба имеют свои плюсы и минусы при сравнении друг друга.
Основные качества
ArchiCAD — одно из старейших BIM-решений или, другими словами, одно из первых BIM-программ, появившихся в отрасли AEC. Таким образом, они более опытны в BIM и Revit, которые появились намного позже. Но за последние несколько лет Revit стал более известным и популярным благодаря своей материнской компании Autodesk, которая более известна в отрасли AEC, чем любая другая компания. Но у него есть и некоторые преимущества, например, он имеет больше встроенных плагинов, чем ArchiCAD, и имеет большую библиотеку объектов.
Но в последней версии ArchiCAD, то есть ArchiCAD 24, они интегрировали подключаемый модуль MEP, который может делать большинство вещей, необходимых для проекта. В дополнение к этому, ArchiCAD также поставляется с интеграцией LIVE SYNC с RHINO & GRASSHOPPER, поэтому создание параметрических структур также станет более ЭФФЕКТИВНЫМ в ArchiCAD, а не в Revit, в котором есть подключаемый модуль DYNAMO для параметрического использования, но он дает сбой. очень часто и не так надежно.
Рабочий процесс и пользовательский интерфейс
Что касается рабочего процесса и UX. ArchiCAD снова лучше, чем Revit, поскольку он очень прост в использовании по сравнению с Revit и имеет более интересный пользовательский интерфейс, чем Revit. ArchiCAD содержит такие инструменты, как PUSH & PULL, MAGIC WAND и MARQUEE, которые могут упростить и ускорить редактирование и работу над вашим проектом, но эти инструменты или инструменты, выполняющие аналогичные функции, отсутствуют в Revit, что делает его очень сложным для изучения и использования.
работать также.
Интеграция с инженерами-конструкторами и консультантами по проектированию инженерных систем
Revit имеет здесь небольшое преимущество, поскольку в него встроено множество подключаемых модулей, а во-вторых, благодаря уже сложившемуся рынку Autodesk, благодаря которому многие инженеры-строители уже работают над Revit. Но ArchiCAD 24 был значительно улучшен с точки зрения взаимодействия и управления, и в нем есть улучшенная опция экспорта IFC (Industry Foundation Class), с помощью которой любой консультант по строительным проектам или инженерам может легко работать с ним, а также представлено облако BIM, которое может быть используется для совместной работы с разными агентствами в рамках одного проекта. Так что улучшение ArchiCAD — это лишь вопрос времени.
Визуализация
Когда дело доходит до визуализации, оба они одинаковы с точки зрения вывода, который определенно не так хорош, как механизмы рендеринга, такие как Vray или Lumion.
ArchiCAD поставляется с CINEMA 4D и недавно купил права на Twinmotion и движок UNREAL, который может быть очень хорошей комбинацией, но он только запущен, и здесь есть много вещей, которые нужно улучшить.
Несмотря на то, что Revit сам по себе имеет неплохой механизм рендеринга, но по сравнению с другим программным обеспечением для рендеринга они оба сильно отстают. Но оба программного обеспечения можно легко использовать с Lumion, поэтому в этих аспектах это не имеет большого значения.
Заключение
Лично я отдаю предпочтение ArchiCAD, а не Revit, по вышеупомянутым причинам, но для студентов я бы посоветовал изучить оба программного обеспечения, поскольку оба они занимают свое место в отрасли, и оба они составят ваше резюме. очень сильный.
ArchiCAD и Rhino Эти два продукта нельзя сравнивать напрямую, так как они оба используются по очень разным и специфическим причинам, и они могут варьироваться от человека к человеку.
Rhino — это параметрическое программное обеспечение, которое используется для создания сложных и органических форм, в то время как ArchiCAD — это программное обеспечение BIM, специально созданное для архитекторов, которое также может создавать в нем сложные формы определенного уровня. Но, как я упоминал ранее, ArchiCAD является подключаемым модулем для Rhino и Grasshopper, поэтому создание параметрических зданий также вполне возможно и в ArchiCAD. Таким образом, использование их обоих вместе было бы очень эффективным способом, если вы хотите построить параметрическое здание, в противном случае ArchiCAD более чем достаточно для прямых или криволинейных поверхностей.
Шаг 1: Создание вида (ArchiCAD)
Разместите определенный вид в пространстве трехмерной модели, который вы хотите создать.
Шаг 2: Создание 3D-документа (ArchiCAD)
Создайте из него 3D-документ, щелкнув правой кнопкой мыши на панели 3D-документов с правой стороны, а затем выберите «НОВЫЙ 3D-ДОКУМЕНТ ИЗ 3D».
Он просто создаст отдельный файл для этого конкретного вида, который вы сможете редактировать.
❗ Примечание. ArchiCAD также имеет различные режимы просмотра в пространстве 3D-модели, такие как Sketchup, т. е. невидимые линии, затенение, векторный и т. д. Поэтому я использовал простой режим просмотра в пространстве просмотра, который показывает модель только черным и белые поверхности, но модель уже имеет свои свойства материала и отделки поверхности. Таким образом, всякий раз, когда вы будете создавать 3D-документ, он будет отображаться с фактической обработкой поверхности, которую вы обеспечите при создании модели.
Шаг 3: Создание рабочего листа (ArchiCAD)
После создания 3D-документа вам необходимо создать РАБОЧИЙ ЛИСТ этого документа. Итак, как показано на изображении, не внося никаких изменений в 3D-документ, просто перейдите к этому 3D-документу и щелкните инструмент рабочего листа на панели инструментов слева.
Создайте рабочий лист, перетащив указатель мыши из верхнего левого угла в нижний правый угол вокруг области, которую вы хотите экспортировать.
Он покажет небольшой кружок с названием рабочего листа, написанным внутри него с правой стороны, как показано на рисунке. Щелкните правой кнопкой мыши на этом круге, а затем выберите «ОТКРЫТЬ ПРОСМОТР С ТЕКУЩИМИ НАСТРОЙКАМИ»
Теперь вы вошли в рабочий лист, который будет выглядеть следующим образом:
Шаг 4; Редактирование вида в рабочем листе (ArchiCAD)
Теперь щелкните «Приостановить группы» , как показано на рисунке. Это позволит вам редактировать каждую линию и поверхность по отдельности. Вы можете изменить цвет, тип линии, толщину линии и цвет, ее прозрачность или любой материал штриховки к поверхностям.
Вот как вы можете редактировать ПОВЕРХНОСТИ; просто нажмите на поверхность, которую вы хотите отредактировать, и все параметры будут видны на панели инструментов.
Вот как вы можете редактировать ЛИНИИ
ШАГ 5; Использование инструмента Marquee (ArchiCAD)
После завершения редактирования линий и поверхностей необходимо экспортировать их в формате PDF.
Для этого выберите ИНСТРУМЕНТ МАРКЕРА на панели инструментов с левой стороны, как показано на рисунке. Выберите всю область, как показано на рисунке.
ШАГ 6: Экспорт в формате PDF (ArchiCAD)
Теперь выберите СОХРАНИТЬ КАК (Shift+Ctrl+S) и выберите PDF.
Нажмите на использование ОБЛАСТЬ РАСПРЕДЕЛЕНИЯ и ПОДГОТОВИТЬ К СТРАНИЦЕ , как показано на изображении, и выберите размер страницы по своему выбору. Наконец, нажмите OK, чтобы сохранить его, и он будет экспортирован в формате PDF.
ШАГ 7; Редактирование PDF-файла (Illustrator)
Теперь откройте этот PDF-файл в Illustrator, и вы можете редактировать в нем что-либо с помощью инструмента «Выбрать то же самое», перейдя на вкладку «Выбор», как показано на изображениях. Попробуйте использовать слои, чтобы все было раздельно, так как это обеспечит лучший контроль над видом для редактирования.
ШАГ 8. Сохранить как файл Ai (Illustrator)
ШАГ 9.
Импорт файла Ai в Photoshop
Создайте НОВЫЙ файл в Photoshop, нажмите «РАЗМЕСТИТЬ ССЫЛКУ» в меню «Файлы» и выберите файл Ai. файл.
Если вы хотите, чтобы холст был такого же размера, то сначала сделайте панель Photoshop того же размера, что и файл Ai, и при импорте файла Ai выберите «ОБРЕЗАТЬ В MEDIA BOX», он сохранит размер вид тот же.
ШАГ 10: Редактирование и экспорт окончательной работы (Photoshop)
Теперь вы можете добавлять различные объекты, такие как люди, деревья, транспортные средства, птицы и т. д., в поле зрения, используя инструмент кисть или клон инструмент штамп как показано на изображениях
После завершения сохраните файл .psd и экспортируйте его как файл JPEG или PDF в соответствии с вашими потребностями.
Окончательный результат будет выглядеть следующим образом:
Надеюсь, что это руководство открыло для вас новый рабочий процесс, и если вы когда-нибудь захотите поэкспериментировать с ArchiCAD, это может быть отличным первым упражнением.
Книга макетов — часть 2
ДОСТУП К ВИДЕО ОГРАНИЧЕН ДЛЯ УЧАСТНИКОВ КУРСА
Чтобы получить доступ к обучающему видео, войдите в свою учетную запись.
Если вы еще не являетесь участником курса ARCHICAD Best Practices 2020, посетите сайт bobrow.com/2020 для получения информации и регистрации.
НАЗВАНИЯ И НАЗВАНИЯ НА ЧЕРТЕЖАХНазвания для чертежей могут быть размещены как часть чертежа с использованием одной из многих частей библиотеки типов заголовков или опущены, если это не имеет значения, путем выбора «Без названия».
Имя чертежа можно задать вручную, специально для этого размещения на листе компоновки, или унаследовать от имени вида (которое может быть унаследовано от имени точки обзора карты проекта).
Лучшая практика, которую я рекомендую, — это назвать точку обзора так, как вы планируете или хотите использовать в качестве заголовка чертежа на макете, и сохранить настройки вида для использования этого имени точки обзора и иметь настройки чертежа для использования этого имени вида.
Таким образом, легко координировать и отслеживать все.
Исключения: Обычно для каждого этажа будет несколько разных видов, поэтому имя точки обзора этажа (например, «Первый этаж») необходимо будет изменить на карте видов, чтобы создать план первого этажа, план отражения потолка первого этажа, Электрический план первого этажа и т. д. Имя вида (заданное вручную) затем можно использовать в качестве заголовка чертежа (подбирается автоматически).
В стандартной библиотеке Archicad доступны различные заголовки чертежей; каждый из них имеет разные варианты и стиль. Вы можете включить или выключить отображение Масштаба, изменить длину линии (или отключить ее) и управлять другими параметрами.
Опустите рисунок, чтобы задать настройки рисунка по умолчанию, чтобы всякий раз, когда вы добавляете новый рисунок, он использовал желаемый стиль для заголовка.
ПРЕДУПРЕЖДЕНИЕ: Если вы увидете чертеж с заданным вручную именем, то всякий раз, когда вы размещаете новый чертеж, он будет иметь это имя.
Это потребует от вас каждый раз вручную сбрасывать имя. Обязательно установите Имя, чтобы использовать имя представления по умолчанию.
Можно настроить автоматическое обновление чертежей при каждом открытии листа макета. Это может занять некоторое время для фасадов и разрезов или для листов с большим количеством чертежей; это может раздражать или разочаровывать, когда вы пролистываете макеты, чтобы просмотреть набор или отрегулировать размещение рисунков.
СОВЕТ. Измените настройки чертежа на ручное (вместо автоматического) обновление, и вы сможете быстро листать листы.
Используйте кнопку «Обновить» в нижней части палитры «Книга макетов», чтобы обновить все рисунки на листе.
Чтобы обновить определенные чертежи, выберите их перед нажатием кнопки «Обновить».
Чтобы обновить только один чертеж, щелкните его правой кнопкой мыши и выберите «Обновить».
Чертежи можно размещать из:
внутренних видов (в рамках этого проекта)
из другого файла проекта (полезно для больших проектов) или
из внешнего файла, такого как PDF или DWG 3 902
Если чертеж поступает из внешнего источника, у вас есть выбор: включить ли данные в текущий файл (обычно это хорошая идея) или сохранить его только в качестве ссылки (уменьшает размер файла, но в этом случае вы уязвимы, если внешний файл недоступен).
Вы можете настроить рамку для рисования на автоматическое расширение, чтобы показать содержимое полного вида. Это хорошее значение по умолчанию для параметров чертежа.
Вы можете обрезать рисунок, чтобы показать только нужные области и лучше разместить его на листе. Граница — это многоугольник, который вы можете редактировать с помощью палитры домашних животных, используя стандартные методы редактирования многоугольника (включая добавление отверстия с помощью опции вычитания). Это позволяет вам легче накладывать информацию.
ССЫЛКА НА ТРАССИРОВКУ ДЛЯ ОПТИМИЗАЦИИ РАЗМЕЩЕНИЯЩелкните правой кнопкой мыши на чертеже, чтобы перейти к виду с открытым исходным кодом, чтобы отредактировать модель или аннотацию на плане или в разрезе, фасаде и т. д.
Щелкните правой кнопкой мыши и выберите вид с открытым исходным кодом с компоновкой В качестве ссылки, и вы сможете работать с активным видом, продолжая видеть, как он помещается на листе по отношению к другим чертежам и фону листа.
Используйте палитру Trace Reference, чтобы легко перемещаться вперед и назад для дальнейшей оптимизации. Используйте кнопку «Обновить ссылку» на палитре, чтобы увидеть последний вид листа.
ИСПОЛЬЗОВАНИЕ ОРГАНИЗАТОРА В КАЧЕСТВЕ ЭЛЕКТРИЧЕСКОГО ИНСТРУМЕНТАВызовите палитру «Организатор» с помощью кнопки «Выбор проекта» в левом верхнем углу палитры «Навигатор». Это версия Navigator с двойной шириной, позволяющая быстро перетаскивать виды на макеты для быстрой настройки или реорганизации набора чертежей.
С левой стороны вы можете выбрать, какую область Навигатора вы хотите видеть. Перетащите элементы с левой стороны на правую, поместив представления на макеты. (Вы также можете использовать Organizer для настройки наборов Publisher для печати, черчения или экспорта в PDF или DWG и т. д.)
Вы также можете перетаскивать рисунки из одного макета в другой с помощью Органайзера.
После того, как вы поместите эти чертежи на макет, вам нужно будет проверить их размещение на каждом листе.
Если у вас большой экран или второй монитор, вместо Навигатора можно использовать Органайзер, так как он содержит все функции Навигатора.
ИМПОРТ ЧЕРТЕЖЕЙ ИЗ ДРУГОГО ПРОЕКТАИспользуйте средство выбора проекта для ссылки на другой проект Archicad, открытый в данный момент (в другом экземпляре Archicad) или на внешний файл. Вы сможете увидеть виды и макеты из этого проекта и перетащить их на листы макетов.
Эти внешние ссылки будут обновляться при изменении исходного файла с использованием стандартного автоматического или ручного процесса обновления.
Это может занять значительное время. Чтобы управлять этим массово, используйте Диспетчер чертежей (также доступный во всплывающем меню «Выбор проекта»).
ДИСПЕТЧЕР ЧЕРТЕЖЕЙВ Диспетчере чертежей вы можете видеть все чертежи, размещенные на макетах, или внешние чертежи, размещенные на рабочих листах или других видах.
Можно выбрать некоторые или все из них для массового обновления при подготовке к печати или публикации.
