Компас как работать в программе: Уроки компас 3д, компас 3d уроки

Содержание

Знакомство с САПР Аскон Компас

Труд сегодняшнего инженера существенно отличается от того, каким он был лет 10-20 назад. Все реже на рабочем месте встречается кульман, зато все чаще — компьютер со специализированным программным обеспечением — САПР конструктора. Одним из наиболее распространенных на российских рынках продуктов в этой области считается разработка компании «Аскон». По данным независимых исследований решения этой компании занимают свыше четверти рынка.

Чем же так понравилось это решение пользователям, что привлекает в нем, какие особенности оказывают влияние на результаты выбора? Попробуем разобраться.

Основные составляющие системы Компас-3D

Система проектирования, разработанная компанией «Аскон», является системой модульного типа. Если собрать основные программы вместе (КОМПАС-3D, Компас-График, ЛОЦМАН:PLM, Вертикаль), то они позволяют «закрыть» вопросы не только конструкторской, но и технологической подготовки производства, планирования производства, материально-технического снабжения, обслуживания и ремонта. Но каждая из них может применяться и независимо, обеспечивая выполнение отдельных производственных задач.

Основой системы САПР конструктора является — «Компас-3D». Это система трехмерного моделирования. Ее новая, выпущенная совсем недавно 12-я версия, существенно расширена в части работы с моделированием поверхностей, в дополнение к давно уже реализованному твердотельному моделированию. Для обеспечения полного цикла конструкторской разработки в состав «Компас-3D» включена программа Компас-График, предназначенная для выпуска конструкторской документации, и подсистема проектирования спецификаций.

Что дает проектировщику поверхностное моделирование? Большая свобода в обращении с поверхностями. Возможность формирования таких форм, которые при твердотельном моделировании представить невозможно. Такой способ моделирования обычно применяется в промышленном дизайне, разработке изделий сложной формы, в том числе получаемых по расчетным или сканированным массивам точек построения, концептуальном проектировании, работе с импортированной геометрией. Разработчики системы сравнивают эти работы как работу модельера, формирующего что-то из отдельных лоскутков, с работой скульптора, высекающего фигуру из некоторого объема.

Новые возможности 12-й версии

Об основных возможностях программы было написано уже много. Поэтому остановиться следует на тех новинках, которые были добавлены в последнюю версию и сделали ее значительно более мощным инструментом в руках проектировщика. В первую очередь — это новые команды для построения поверхностей. Их несколько:

Линейчатая поверхность;
Поверхность по сети точек;
Поверхность по пласту точек;
Поверхность по сети кривых;
Эквидистанта поверхности;
Усечение поверхности;
Продление поверхности.

В каких случаях используются эти команды? Линейчатая поверхность создается при движении прямой по двум направляющим кривым (одна из них может выродиться и в точку). Такой способ построения используется, к примеру, при проектировании корпусов судов (плавные обводы получаются как раз таким способом проектирования).

Построение поверхности по сети точек предполагается по точкам, условно образующим сеть и расположенным в несколько рядов с одинаковым количеством точек в каждом. Этот же метод, а также метод построения поверхности по пласту точек, можно использовать для построения по заранее подготовленному массиву данных, которые могут быть получены с использованием специальных средств (3D-сканеров).

Эквидистанта поверхности позволяет построить новую поверхность, равноудаленную от указанной или совокупности поверхностей. Способ можно использовать для построения тонкостенных деталей, «наращивая» толщину стенок как внутрь, так и вовне исходной поверхности. К примеру, этот способ проектирования можно использовать для формирования полости литьевых форм по уже подготовленной поверхности отливаемых деталей с учетом усадки. Для задания толщины можно использовать и дополнительные возможности, например, инструментарий «Придать толщину». Он создает тело на основе созданной ранее поверхности, что позволяет удачно комбинировать поверхностное и твердотельное моделирование.

Чем сложнее поверхность, тем больше затраты на ее прорисовку. Поэтому в новой версии включена поддержка OpenGL (в предыдущих версиях использовалось лишь GDI). В результате процесс прорисовки сократился в несколько раз, а для отображения моделей используется только OpenGL.

Перечисленные выше новинки предназначены для трехмерного моделирования. Но изменения коснулись и более привычной для конструктора области — работы в двухмерном пространстве. Эти изменения коснулись работы с переменными и стилями линий, возможностей команд редактирования графических объектов и измерений, специальных обозначений для строительства. Предполагается, что эти возможности пригодятся проектировщикам, использующим разнообразное количество стилей линий для обозначения объектов.

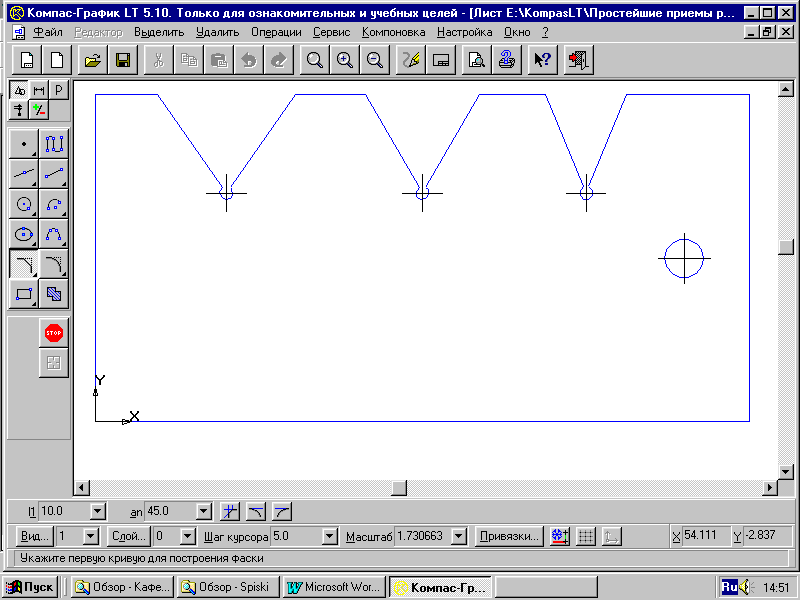

Использование системы для двухмерного проектирования

Вернемся к основным возможностям системы. Она ориентирована на полную поддержку стандартов ЕСКД. При этом она обладает возможностью гибкой настройки на стандарты предприятия. Средства импорта/экспорта графических документов (поддерживаются форматы DXF, DWG, IGES, eDrawings) позволяют организовать обмен данными со смежниками и заказчиками, использующими любые чертежно-графические системы. Весь функционал системы КОМПАС подчинен целям скоростного создания высококачественных чертежей, схем, расчетно-пояснительных записок, технических условий, инструкций и прочих документов.

Проектирование изделий возможно различными способами. Наиболее привычный для проектировщиков — разработка конструкций в виде чертежей, иначе говоря — двухмерное (2D) проектирование. Как и при привычном, ручном проектировании, разработчик пользуется при построении чертежей обычными примитивами — точкой, отрезком линии, дугой, прямоугольником и несколькими простейшими фигурами. Каждый построенный элемент имеет набор характеристик (параметров), которые можно вводить при построении, а затем изменять в процессе работы. Хотя примитивов немного, но из них и происходит построение чертежей. Примитивы объединяются друг с другом, сопрягаются, производится их взаимное расположение (например, центрирование). Для выполнения этих действий можно использовать как инструментальную панель, так и команды меню. Многие команды доступны также из контекстных меню элементов, что упрощает процесс работы.

КОМПАС-3D предоставляет разнообразные возможности привязок к характерным точкам (пересечение, граничные точки, центр и т. д.) и объектам (по нормали, по направлениям осей координат). Это значительно упрощает работу проектировщика, оставляя за ним лишь выбор точки привязки и выполнения конкретного построения. Как и при работе на кульмане, конструктор может использовать вспомогательные линии построения, которые легко удалить после завершения работы (для этого надо лишь использовать для таких построений специальный тип линий).

Проектирование выполняется либо в рамках создания «фрагмента» — это тип документа, который не содержит элементов оформления чертежа (рамки, надписи и т.д), служащий для хранения эскизных прорисовок, типовых разработок для использования в других чертежах. Либо в рамках чертежа, содержащего дополнительно к фрагменту изделия стандартную рамку, надпись и другие вспомогательные элементы.

Инструментальные панели самонастраиваемые, их наполнение зависит от того, с каким типом документа вы работаете. А также, какой вариант проектирования применяется (например, при работе с чертежами отсутствуют команды для работы с телами или поверхностями, а при работе с моделью отсутствуют команды для работы с видами). Панели можно «свернуть», что высвобождает дополнительное пространство для работы над чертежом (как и «Ленту» в офисных продуктах).

Завершение работы над чертежом — наложение штриховки, заливки тонкостенных деталей, простановка размеров и дополнительных обозначений. Если места на одном листе чертежа не хватает, в него можно включить и дополнительные листы требуемого формата.

Это — традиционный способ работы с чертежами, только перенесенный с кульмана на экран монитора. Однако использование компьютерной техники позволяет переходить на иной уровень проектирования — проектирования на уровне трехмерных моделей.

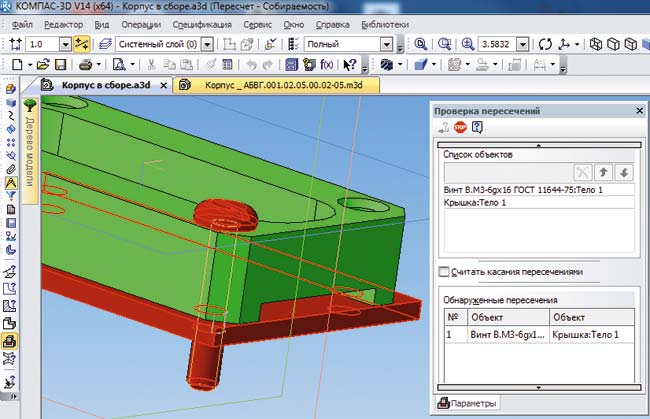

Твердотельное моделирование в системе Компас-3D

Основной недостаток 2D-систем заключается в том, при создании плоского чертежа конструктору приходится мыслить не в терминах проектируемой детали — основание, отверстие, ребро жесткости, а в терминах традиционного набора геометрических примитивов — отрезок, дуга, окружность. Ограничения 2D-систем особенно наглядно проявляются, когда поверхность детали имеет сложную форму или когда необходимо построить аксонометрическую проекцию.

Поэтому все чаще и все больше при работе с системами САПР, в том числе и с Компас-3D, применяют метод твердотельного моделирования или моделирования поверхностей, способ с еще большими возможностями, о чем говорилось в этой статье ранее.

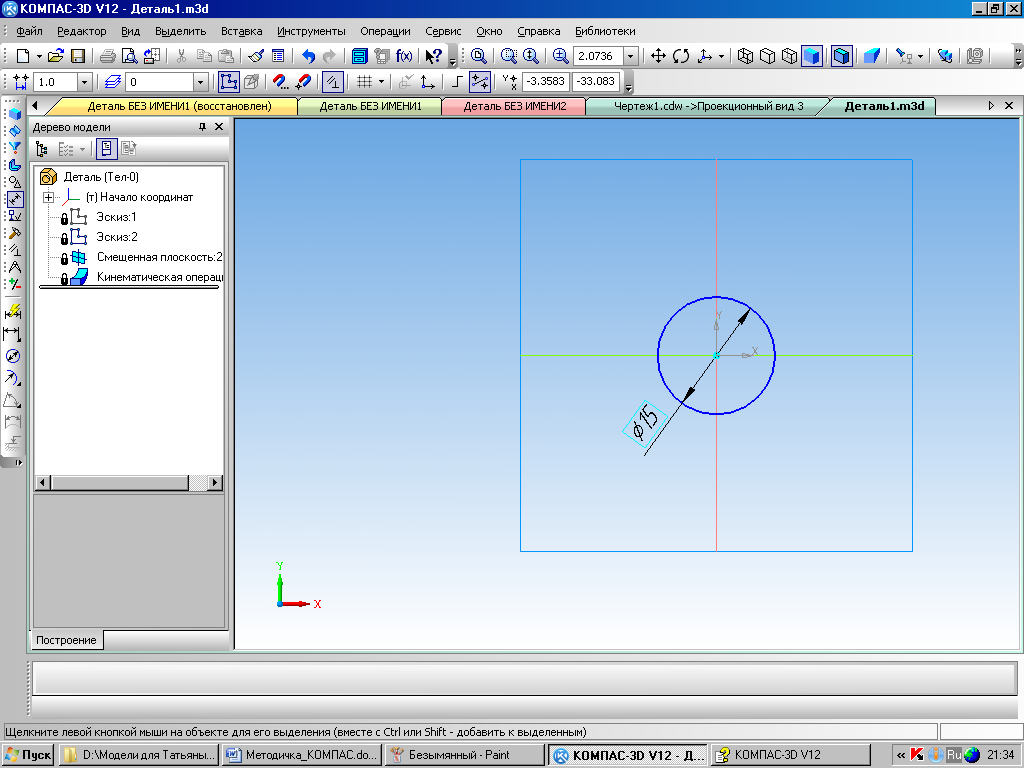

Создание модели начинается с построения эскиза. Эскиз представляет собой сечение объемного элемента либо является траекторией перемещения другого эскиза. Лучше всего пояснить этот способ проектированием несложной детали типа ступенчатого вала или иного тела вращения. Можно использовать два варианта построения. Первый заключается в создании эскиза в виде окружности с дальнейшим «выдавливанием» его на определенный размер. Затем — «приклеивание» выдавливанием следующего элемента от одного из образованных на первом этапе торцов, и так далее. Второй вариант построения заключается в прорисовке одной из сторон контура будущего вала с дальнейшим вращением его вокруг своей оси.

Аналогичным образом — путем создания эскиза и его «выдавливания» можно создавать и иные детали, например, корпуса. А создав необходимый комплект исходных деталей для будущего изделия, из них можно создать сборочную единицу, то изделие или его часть, которую вы проектируете. У процесса моделирования есть много интересных возможностей. Например, можно временно «удалять» детали из сборки, делая их прозрачными. Это удобно использовать при проектировании корпусных сборок, когда можно сделать прозрачным корпус. Или такая возможность, как построение разнесенной сборки, когда видны все ее компоненты.

В системе Компас-3D можно задавать параметрические связи и ассоциации как между отдельными элементами деталей, так и между деталями в сборочных единицах. Это позволяет быстро вносить изменения в проект, создавать различные варианты как отдельных деталей, так и всего изделия в целом.

По трехмерной модели детали система легко определяет ее физические характеристики: площадь поверхности, объем, координаты центра тяжести и т. д. Трехмерные твердотельные модели включают в себя всю геометрическую информацию, необходимую для работы систем инженерного анализа. Такая модель может быть использована для выполнения инженерных расчетов: напряжений и деформаций, частотного анализа, тепловых расчетов и связанных с ними температурных деформаций и напряжений. Если модель представляет собой сборочную модель какого-либо механизма, то для нее может быть выполнен кинематический анализ с определением координат, скоростей, ускорений и сил взаимодействия отдельных ее звеньев.

Созданная объемная деталь или сборка будет служить основной для автоматизированной подготовки чертежей. От конструктора зависит выбор основного вида, указание необходимых разрезов, дополнительных видов, простановка размеров, формирование спецификации.

Безусловно, трехмерное моделирование в системе Компас-3D значительно сложнее, чем обычное двухмерное проектирование, и сложнее в освоении. Но освоив этот способ конструирования изделий, можно существенно сократить сроки подготовки производства и повысить качество разрабатываемых проектов.

Приобрести Компас-3D можно у партнеров 1Софт.

НОУ ИНТУИТ | Лекция | Общие сведения о программе КОМПАС

Аннотация: Цель лекции: Ознакомится с назначением данного продукта. Рассмотреть область его применения, краткий обзор развития данной САПР, основные возможности, приложения (дополнительные модули).

Введение

Вы когда либо задумывались сколько времени при разработке детали занимает рутинная «дурная» работа? Проведя нехитрые подсчеты выяснится что около 50% времени расходуется на оформление чертежей, расчет объемов и массы детали, подбору материалов передач и многие другие операции простые по сути, но достаточно трудоемкие и продолжительные во времени.

Цель данного курса – не только научить пользователя базовым навыкам работы с программой, но и показать основные возможности программы. Программа имеет ряд возможностей среди которых основная масса является базовыми и не требует дополнительных установок.

Первые лекции посвящены описанию основных продуктов компании АСКОН и установке программного обеспечения. Затем описывается модуль КОМПАС График предназначенный для построения чертежей и оформления конструкторской документации. Уделено внимание выводу документов на печать, именно эта операция ставит начинающих пользователей «в тупик».

Рассматривая модуль КОМПАС 3D были изучены способы построения моделей, которые очень похожи с другими программными средствами.

Уделено значительное внимание дополнительным возможностям программы: системам расчета передач, системе проектирования пружин, системе прочностного расчета.

Описано взаимодействие программы КОМПАС с другими программами схожими по возможностям и назначению с КОМПАС; AutoCAD, SolidWorks.

1.1 Общие сведения

ru/2010/edi»>Наверное каждому из нас рано или поздно приходится графически представлять информацию. Особенно важна эта процедура для тех кто непосредственно занимается практической и научной деятельностью в области технических наук. Еще недавно труд инженера представлял собой рутинную работу и ворох испорченной бумаги. Теперь с развитием САПР (систем автоматизированного проектирования) деятельность инженеров, конструкторов, технологов значительно упростилась. Не последнюю роль сыграло то, что в свободном доступе появилось программное обеспечение которое позволяет создавать полный комплект конструкторской документации, создавать объемные (3D) модели. Так же появилась возможность создавать чертежи уже по готовым 3D моделям. И это далеко не полный перечень функций, которые предлагают нам САПР для упрощения и облегчения инженерной деятельности.

В предлагаемом курсе мы рассмотрим построение чертежей, оформление их в соответствие с требованиями ЕСКД (единой системы конструкторской документации) и СПДС (системы проектной документации для строительства), составление спецификаций, построение 3D моделей, построение чертежей на основе уже готовых 3D моделей, использование библиотеки стандартных изделий, возможности применения полученных результатов в других САПР.

1.2 Общие сведения о программе, краткий обзор развития семейства САПР Компас

Компас – это название продукта семейства САПР которые служат для построения и оформления проектной и конструкторской документации в соответствие с требованиями ЕСКД и СПДС.

Программы данного семейства автоматически генерируют ассоциативные виды трехмерных моделей, в том числе разрезы, сечения, местные разрезы, местные виды, виды по стрелке, виды с разрывом. Программа может предоставлять возможность ассоциированной связи модели с чертежами, то есть при изменение модели автоматически происходят изменения и на чертеже. Программа очень полезна и получила широкое применение при составление руководств по эксплуатации к тем или иным видам продукции, при составление проектной документации на те или иные виды работ.

Программа «Компас» является продуктом компании «Аскон», а само название «Компас» является акронимом от фразы «комплекс автоматизированных систем», в торговых марках получило написание заглавными буквами «КОМПАС».

Данная программа очень уверенно «чувствует себя» на рынке САПР постсоветского пространства, это объясняется рядом причин:

интерфейс полностью русифицирован;
построение всех чертежей и оформление документации ведется в соответствие с требованиями предъявляемыми к конструкторской документации;
интерфейс интуитивен и прост для начинающего пользователя;
те возможности которые предлагаются ничем не уступают заграничным аналогам типа AutoCAD, Solid Works и др., при этом в отличие от перечисленных продуктов она имеется в свободном доступе;
возможность участвовать в развитие данного программного обеспечения, что также интересно;

Отправной точкой в своем развитие и представление как уже готовый программный продукт можно считать 1989 год когда появилась первая версия программы «Компас 1. 0″, но для нас обычных пользователей интерес представляет другая дата 1997 год именно в этом году вышла первая версия под Windows – «Компас 5.0». Уже в 2000 году был выпущен «Компас 5.10», а в 2003 – «Компас 6.0», 2004 – «Компас 7.0», 2007 – «Компас 8.0». Далее обновления стали следовать с периодичностью раз в год. Мы с вами будем пользоваться последней версией программы состоянием на 2014 год – «Компас 15» которая вышла 17 марта 2014 года.

1.3 Основные продукты семейства «КОМПАС»

Основные продукты семейства КОМПАС служат для предоставления и работы с графическими объектами – чертежами, а также с твердотельными моделями. Основные продукты семейства можно разделить условно на те которые служат для создания чертежей и на те которые служат как для создания чертежей так и для создания моделей, так же можно классифицировать на платные и бесплатные версии.

К графическим продуктам следует отнести: «Компас График», «Компас СПДС», «Компас 3D», «Компас 3D Home», «Компас 3D LT». Все они служат для создания чертежей, спецификаций и прочей документации. «Компас График» выпускается двух конфигураций, может служить и как только программа для создания чертежей так и программа для создания чертежей и 3D моделей.

К продуктам служащим для создания твердотельных моделей можно отнести «Компас 3D», «Компас 3D Home», «Компас 3D LT».

Рис. 1.1.

Основные продукты семейства КОМПАС

На рис. 1.1 показаны основные продукты семейства КОМПАС. Ниже дадим их классификацию.

Компас График – универсальная система автоматизированного проектирования. Предлагает широкие возможности автоматизированного проектирования работ различного профиля. Система решает задачи 2D проектирования и выполнения документации. Все средства программы направлены на создание высококачественных чертежей, схем, спецификаций, пояснительных, расчетных записок, технических условий и инструкций.

Преимущество данного продукта состоит в том, что имеется более 50 стилей оформления документации, возможность оформлять документацию на основание потребностей организации, имеется возможность последующей конвертации чертежей в форматы читаемые и другими программными средствами то есть проектировщику не следует ориентироваться на заказчика и думать о том какой у него установлен графический редактор.

Возможности программы Компас – График:

много документальный режим работы с графической информацией;
поддержка много листового чертежа;
возможность коллективной работы над чертежом;
различные и удобные способы создания чертежей;
интеллектуальные режимы привязок;
intuit.ru/2010/edi»>любые стили линий, штриховок, оформления текста;
средства создания параметрических элементов;
возможность создания каталогов типовых элементов;
встроенный табличный редактор;
имеется возможность расчета валов и передач;

Как работать в программе компас. Как пользоваться Компасом 3D

Всем, здравствуйте.

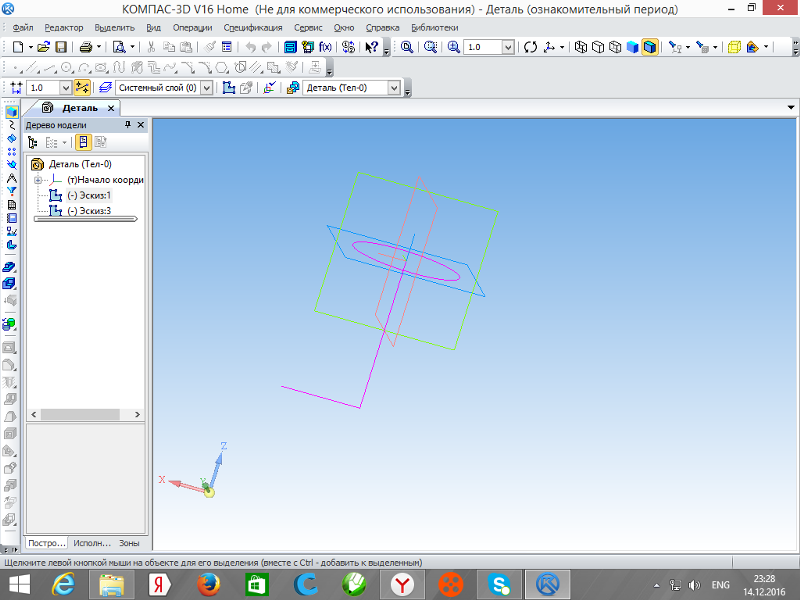

Ранее мы установили Компас. Сейчас давайте рассмотрим его интерфейс. Компас 12 обладает довольно простым и удобным интерфейсом, состоящем из следующих частей:

1. Рабочая область (Красный прямоугольник на рисунке)

2. Дерево модели (бирюзовый)

3. Компактная панель (зеленый)

4. Стандартная панель (желтый)

5. Панель Вид (синий)

6. Панель текущего состояния (оранжевый)

7. Панель свойств (темно-красный)

Теперь о каждой по подробнее.

Рабочая область. Занимает основное пространство окна Компаса. В ней будем производить все манипуляции с моделями. При создании новой детали она пустая, имеет отображение только базовых плоскостей XY, XZ и YZ от которых и будут отталкиваться все наши построения.

Манипуляции с деталью осуществляются с помощью команд, которые расположены на панелях инструментов, о них мы поговорим далее.

Дерево модели. Данная панель содержит последовательность операций, которые были применены к модели и позволяет нам вернутся к любой из них и внесВти корректировки. Также с помощью кнопки Отображение структуры модели мы можем посмотреть какие операции к какому телу применялись, если наша деталь состоит из нескольких тел. Использование нескольких тел в Компас LT очень актуально, это связано с тем, что в данной версии мы не можем создавать сборки. Поэтому мы можем моделировать детали, которые состоят из нескольких тел, а в дальнейшем печатать на 3D принтере эти тела по-отдельности.

Так же в дереве модели отображены базовые оси и плоскости. Это бывает удобно, когда мы не можем выбрать плоскость для построения в рабочей области, потому что ее перекрывает деталь, мы это плоскость просто выбираем в дереве модели.

Компактная панель, содержит команды для манипулирования нашей моделью. Обратите внимание что набор команд компактной панели контекстно зависим и завит от того в каком режиме мы находимся: в режиме детали или в режиме эскиза.

Компактная панель состоит из 2 частей. Верхняя часть содержит кнопки активации инструментальных панелей, которые отображаются в нижней части.

В режиме детали имеются следующие инструментальные панели:

Редактирование детали
Пространственные кривые
Поверхности
Вспомогательная геометрия
Измерения (3D)
Фильтры
Элементы оформления

А режиме эскиза добавляются:

Размеры

Обозначения
Геометрия
Редактирование
Измерения (2D)
Параметризация
Выделение

Стандартная панель, предоставляет функционал работы с документами (файлами деталей или чертежей), команды взаимодействия с буфером обмена, и содержит следующие команды:

Новый документ, открыть документ, сохранить
Предварительный просмотр перед печатью
Вырезать, копировать, вставить
Копировать свойства, отобразить свойства документа
Отменить, повторить операцию
Отобразить переменные
Справка

Панель вид, позволяет изменять режим отображения детали в рабочей области и содержит следующие команды:

Показать все (размещает деталь по центру целиком в рабочей области, бывает полезна, когда масштабированием деталь уменьшена до невидимых размеров и не понятно в какой области нужно увеличивать)
Увеличить масштаб рамкой (позволяет увеличить определённый участок на все рабочую область)

Приблизить/отдалить (позволяет масштабировать изображение детали, аналогичное действие имеет вращение колесика мышки)
Текущий масштаб (дает возможность задать масштаб отображения детали вручную)
Сдвинуть (команда для перемещения детали в рабочей области, для акцентирования на какой-то определённой области модели)
Повернуть (позволяет вращать деталь в рабочей области, для выбора удобного ракурса, аналогично действует и зажатие колесика мыши, и движение ею)
Ориентация (дает возможность выбора предустановленных стандартных ракурсов)
Каркас, Без невидимых линий, Невидимые линии тонкие, Полутоновое, Полутоновое с каркасом (меняют режим отрисовки модели)
Перспектива (включение отображения с эффектом перспективы)
Скрыть все вспомогательные объекты
Перестроить
Обновить изображение

Панель текущего состояния, дает возможность быстро изменять текущие настройки.

В основном эти настройки востребованы в режиме эскиза. Давайте их перечислим:

Текущий шаг курсора
Состояние слоев
Эскиз
Установка глобальных привязок
Запретить привязки
Включить/выключить сетку
Выбор текущей системы координат, Локальная система координат
Ортогональное черчение
Округление
Координаты курсора

На этой панели находится и самая популярная кнопка Компаса, это кнопка Эскиз, она позволяет создавать/редактировать эскизы, а также выходить из них.

Панель свойств, состоит из двух частей. В левой части:

Создать объект
Прервать команду
Эскиз сечения элемента
Вызов справки

А в правой части появляются параметры для настройки, выполняемой операции или изменения свойств. У операций и объектов они различаются.

Так же хотелось бы рассказать о контекстных панелях, появляющихся при нажатии левой кнопки мыши. О различаются между собой в зависимости от того в каком режиме и по какому объекту произведен щелчок.

1. В режиме детали при нажатии по сводному место появляется упрощённая панель вида

2. В режиме детали при выделении плоской грани или плоскости появляется панель, содержащая следующие команды:

Нормально к … (ориентирует деталь по нормали к выбранной плоскости)
Масштаб по выделенным объектам (вписывает выделенный объект в рабочую область)
Информация об объекте
Редактировать объект
Эскиз
Редактировать эскиз
Показать в дереве (выделяет в дереве модели операцию создания выделенного объекта)

3. В режиме эскиза при нажатии по сводному место появляется упрощённая панель вида, на ней же расположена кнопка выхода из эскиза.

4. В режиме эскиза при выделении объекта появляется панель с настройкой его свойств.

На этом все об интерфейсе.
