Горячие клавиши AutoCAD
Ни для кого не секрет, что настоящего профессионала всегда отличает высокая скорость работы в программе. А использование горячих клавиш, наверное, самый простой способ повысить Вашу производительность минимум в 2 раза.
Ниже я подготовил для Вас полный список горячих клавиш программы AutoCAD. ↓
Так же Вы можете скачать данную таблицу в формате PDF, чтобы распечатать ее и повесить рядом со своим рабочим местом.
| ГОРЯЧИЕ КЛАВИШИ AUTOCAD: | |
| ESC | Сброс выделения или прерывание команды |
| ПРОБЕЛ | Повтор последней команды (если нет активных команд) |
| ПРОБЕЛ или ENTER | Ввод данных (во время работы с командой) |
| ПРОБЕЛ (если выбран управляющий маркер какого-либо объекта): | |
| 1-е нажатие | Перенос |
| 2-е нажатие | Поворот |
| 3-е нажатие | Масштаб |
| 4-е нажатие | Зеркало |
| SHIFT+ПКМ (во время построений) | Режим переопределения привязок |
| SHIFT удерживать (во время построений) | Временно вкл. /откл. режим ОРТО |
| CTRL+O | Открыть файл |
| CTRL+F | Включить/выключить объектные привязки |
| CTRL+G | Включить/выключить сетку |
| CTRL+P | Печать |
| CTRL+A | Выделить всё |
| CTRL+C | Копировать в буфер обмена |
| CTRL+SHIFT+C | Копировать в буфер обмена с базовой точкой |
| CTRL+V | Вставить из буфера обмена |
| CTRL+X | Вырезать |
| CTRL+Z | Отменить последнее действие (шаг назад) |
| CTRL+S | Сохранить |
| CTRL+SHIFT+S | Сохранить как |
| CTRL+TAB | Переключение между открытыми файлами |
| CTRL+SHIFT+TAB | Переключение между открытыми файлами в обратном порядке |
| CTRL+1 | Показать/скрыть Палитру свойств |
| CTRL+2 | Показать/скрыть Центр управления |
| CTRL+3 | Показать/скрыть Инструментальные палитры |
| CTRL+4 | Показать/скрыть Диспетчер подшивок |
| CTRL+6 | Показать/скрыть Подключения к БД |
| CTRL+7 | Показать/скрыть Облако пометок |
| CTRL+8 | Показать/скрыть Быстрый калькулятор |
| CTRL+9 | Показать/скрыть командную строку |
| F1 | Справка |
| F2 | Командная строка в текстовом окне |
| F3 или CTRL+F | Вкл. /Откл. объектные привязки |
| F4 | Вкл./Откл. режим планшета |
| F5 | Циклическое переключение между изометрическими плоскостями |
| F6 | Вкл./Откл. динамической ПСК |
| F7 или CTRL+G | Вкл./Откл. сетки |
| F8 или CTRL+L | Вкл./Откл. режима ОРТО |
| F9 | Вкл./Откл. шаговой привязки к сетке |
| F10 | Вкл./Откл. полярного отслеживания |
| F11 | Вкл./Откл. объектного отслеживания |
| F12 | Вкл./Откл. динамического ввода |
| Работа с таблицами: | |
| ALT+ENTER | Переход на новую строку в пределах ячейки (возможность писать текст в несколько строк в одной ячейке таблицы) |
| ENTER | Во время редактирования ячейки перевести курсор в следующую ячейку по вертикали (на след. строку) |
| CTRL+ ← ↑ ↓ → | Во время редактирования ячейки перемещать курсор между ячейками – держим CTRL и с помощью клавиш стрелок перемещаемся по таблице |
Кстати, если Вам хочется быстро разобраться во всех тонкостях AutoCAD, получить ответы на свои вопросы и стать настоящим профессионалом, обратите внимание на мои индивидуальные уроки. Вводное занятие — бесплатно!
Опубликовано в: интерфейс и настройки
Как в Автокаде настроить горячие клавиши
Когда перед тобой такой инструмент, как клавиатура, когда одним нажатием можно вмиг выполнить действие, которое мышкой нужно «вылавливать 2 часа», безусловно, от такой возможности никто отказываться не будет. Более того, часто мы даже и не знаем, как по-другому выполнить какие-то наиболее распространённые действия, так они «прижились» на клавиатуре.
Функционал программы Автокад позволяет настраивать работу с горячими клавишами.
Например:
- PrintScreen – скопировать образ экрана в буфер обмена;
- Ctrl+C – скопировать в буфер обмена;
- Ctrl+X – вырезать – удалить в буфер обмена;
- Ctrl+V – вставить из буфера обмена;
- Ctrl+A – выделить все элементы, входящие в объект-контейнер;
- Ctrl+F – найти в тексте необходимую строку;
- Ctrl+Z – отмена последнего действия;
- F1 – вызвать помощь по программе.
Причём, что очень важно, все эти приёмы работы по умолчанию действуют во всех программах, даже совершенно разных по своему назначению – в том числе и в AutoCAD. Эти клавиши и настраивать не надо. В Автокаде есть, безусловно, и специальные команды для копирования, удаления, но это значительно проще делать с помощью приведённых команд работы с буфером обмена, а удаление – так достаточно одной только клавиши Del.
Кроме того, для такой программы, как Автокад, использование горячих клавиш особенно важно, в ней ведь постоянно приходится выполнять множество мелких одних и тех же действий. Горячие клавиши AutoCAD’a позволяют сберечь очень много времени на разработке чертежа.
Собственно, организация работы с этими клавишами в программе ничем не отличается от организации работы с ними во всех других программах, и держится она на 3 «китах». Во-первых, используются все возможности, предоставляемые операционной системой – работа с буфером из их числа.
Во-вторых, используются встроенные возможности самой программы, которые указываются рядом с каждым пунктом меню, справа. Среди таких:
- Ctrl+1 – вывести окно свойств выделенного объекта;
- Ctrl+2 – вызвать дизайн-центр Автокада;
- Crtl+9 – показать или скрыть командную строку;
- Ctrl+S – сохранить чертёж в файле на диске;
- F7 – вывод сетки на экран (обращаем внимание, что многие привыкли по офисным приложения Microsoft использовать эту клавишу для проверки орфографии, а в Автокаде у этой клавиши другое назначение;
- F9 – включение и отключение режима привязки к объектам (одна из самых используемых горячих клавиш).
В-третьих, разработчик сам может настроить свою работу и привязать к наиболее часто используемым командам горячие клавиши. Проблема только заключается в одном – в огромном количестве версий данного приложения, которые «ходят» среди пользователей. По существу, в 95% постоянно используемых возможностей Автокад 2002 – 2006 лет ничем не отличается от версии 2013, 2014, 2015 или даже 2017 года.
Но вот порядок настройки горячих клавиш в них отличается существенно. Это нужно иметь в виду.
Настройки в последних версиях
Возможно, для всех настройка горячих клавиш Автокада начнётся с разрешения использовать клавишу Shift для её общепринятого использования в нажатом состоянии – для выделения нескольких объектов, вернее, для добавления к одному выделенному второго, третьего и так далее. Такая настройка делается в меню «Параметры». Далее выбираем закладку «Выбор» и справа в открывшемся окне – вторая строка – переключатель «Использовать Shift для добавления».
Настраивать же клавиши для остальных действий уже придётся другим способом. Для этого выбираем меню «Управление» – в ленте появляется соответствующий набор групп настроек. Выбираем «Адаптация» и далее – «Пользовательский интерфейс».
В открывшемся окне нам нужна будет область слева – «Адаптация: Все файлы», а в ней список «Горячие клавиши» и находящийся в нём список – «Клавиши быстрого вызова».
Не забудем, что в Автокаде один и тот же элемент можно построить несколькими способами, например, окружность построить по центру и диаметру, по трём точкам, по трём касательным, и каждому способу можно назначить своё клавиатурное сокращение.
Именно поэтому сначала в списке «Клавиши быстрого вызова» выбираем объект, а ниже выбираем список доступных команд. Из списка необходимую команду перетаскиваем мышкой в окно «Клавиши быстрого вызова». Далее, выделяем выбранную команду, и в окне справа внизу появляются её свойства, где и можно провести назначение.
Здесь нас интересует группа свойств «Доступ», раскрываем эту группу и видим всего одну строку – «Клавиши». По кнопке справа с тремя точками (обращаем внимание – в нижней части этого окна при выборе любого свойства появляется его описание) открывается окно «Клавиши быстрого вызова». Здесь просто нажимаем на необходимое сочетание клавиш (Shift, Ctrl, Alt в сочетании с другими, любая функциональная, тут главное будет заключаться в одном – чтобы не перекрыть уже существующие назначения системы или самого приложения). Для фиксации назначения нажимаем на «OK».
Настройки в более ранних версиях
Если в вашем распоряжении не такая нагруженная дизайном версия 2002 года – одна из лучших до сих пор, то здесь настройки горячих клавиш проводим по-другому.
Сначала открываем меню «View» – «Вид». Здесь нам необходима самая нижняя строка – «Toolbars» – «Панели инструментов».
В отрывшемся окне выбираем закладку «Keyboard» – «Клавиатура», а в ней – категорию – по существу, пункт меню, внутри которого будем работать. Если выбираем «Draw» – «Рисовать», то в списке ниже появляются все объекты, доступные для построения в программе.
Далее, выбираем объект и справа видим уже назначенное клавиатурное сокращение (если оно есть) – в строке «Current Keys» – «Текущие клавиши», а ниже – новое назначение («Press new shortcut key» – «Нажмите новые горячие клавиши»).
Во избежание конфликтов назначения, если выбранные клавиши уже назначены другой команде, под строкой назначения появляется надпись «Currently assigned to» – «Текущий выбор назначен для» и приводится команда, которой данные клавиши назначены. Если выбранное назначение свободно, то появляется сообщение – [unassigned] ([не назначено]).
Назначение происходит по кнопке справа – «Assign» – «Назначение».
Если понадобиться сделанное назначение удалить, то сначала выбираем объект слева – его назначение появится в окне «Current Keys», а затем с помощью кнопки «Remove» – «Удалить» производим удаление. Обращаем внимание, что удаление производится безвозвратно и без предупреждения о невозможности исправить ситуацию (как это обычно принято в других подобных ситуациях удаления). Получить все назначения горячих клавиш можно кнопкой «Show all» – «Показать всё».
Таким образом, любому действию можно назначить любое клавиатурное сокращение. Трудность будет заключаться только в одном – как все эти назначения запомнить. Но эта трудность уже из другой оперы – работать нужно постоянно, вот и запомнится. Поэтому мы и говорим, что такое назначение в основном для профессионалов, которые «сидят» в Автокаде каждый день и «часами».
Как используются сочетания клавиш AutoCAD?
Сочетания клавиш — это сочетания клавиш, используемые для запуска команд.
Например, вы можете нажать Ctrl+O, чтобы открыть файл, или вы можете нажать Ctrl+S, чтобы сохранить файл ( эффект такой же, как если бы вы нажимали Открыть и Сохранить на панели быстрого доступа или в меню Файл ).
Вы также можете напрямую ввести соответствующие клавиши.
Например, вы можете ввести L, чтобы создать линию ( эффект будет таким же, как при выборе команды «Линия» на панели инструментов «Рисование» на панели инструментов «Меню» ).

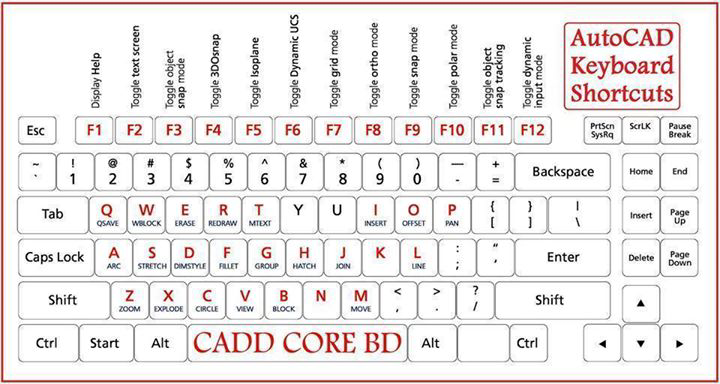

В следующем списке представлены основные сочетания клавиш, которые можно использовать в AutoCAD:
Комбинация клавиш
Введите на клавиатуре
Существующая клавиша
| 1. Отображение | |
| F2 | Включает/выключает текстовое окно |
| CTRL + 3 | Активировать/деактивировать палитру инструментов |
| CTRL + 8 | Активировать/деактивировать окно калькулятора |
| CTRL + 9 | Активировать/деактивировать командную панель инструментов |
| CTRL+MAJ+P | Активировать/деактивировать интерфейс быстрых свойств |
| CTRL+W | Включает/выключает отслеживание объектной привязки |
| РЕГЕНЕРАЦИЯ | Обновление (восстановление) дисплея |
| ИНСТРУМЕНТЫ | Управление отображением всплывающих подсказок во всплывающем меню, на панелях инструментов |
2. Управление файлами DWG | |
| CTRL+N | Создать новый файл чертежа |
| CTRL+O | Открыть существующий файл чертежа |
| CTRL+S | Сохранить текущий чертеж (Qsave) |
| CTRL + SHIFT + S | Сохранить под другим именем (Сохранить как…) |
| Q + ВВОД | Выйти, закрыть AutoCAD |
| ЭКОНОМИЯ ВРЕМЕНИ | Операции по сохранению программы через равные промежутки времени |
| XR | Открыть диспетчер внешних ссылок (XREF) |
| 3. Управление буфером обмена | |
| CTRL + A | Выбрать все объекты |
| CTRL + C | Копировать объекты в буфер обмена |
| CTRL+MAJ+V | Вставить содержимое буфера обмена Windows как блочный объект |
| CTRL + SHIFT + C | Копировать все выбранные объекты с базовой точкой |
| CTRL + X | Вырезать все текущие объекты чертежа, чтобы вставить их в другое место |
| Клавиша УДАЛИТЬ | Удалить выбор |
| У | Возврат в предыдущее состояние |
| РЕДО | Отменить команду «Отменить» |
4. Параметры | |
| CTRL + 1 | Включение/выключение свойств AutoCAD |
| CTRL + D | Переключение отображения координат |
| CTRL+P | Печать текущего чертежа |
| ИНН | Настройка пользовательского интерфейса |
| PL | Нарисовать полилинию – сложную линию |
| F3 | Переключение OSNAP |
| F6 | Переключить КООРДЫ |
| F7 | Переключение GRIDMODE |
| F10 | Переключатель POLAR |
| F12 | Включение/выключение динамического ввода |
| 5. Моделирование | |
| АЖ | Настройка |
| Б | Открывает диалоговое окно блока, чтобы создать блок для текущего чертежа |
| С | Нарисовать круг |
| КП | Копировать |
| CTRL + J | Повтор последней использовавшейся команды |
| Х | Разнести объект, объем, полилинию и т. д. |
| XL | Прямая линия |
| Переместить | |
| С | Растянуть объект |
| ЮК | Масштабировать объект |
| я | Вставка |
| Л | Строка |
| МИ | Зеркало |
| ОП | Опция |
| Полиэтилен | Редактировать полилинию |
| ПЕЛЛИПС | Преобразование эллиптической формы в полилинию |
| PL | Полилиния |
| ЕХ | Расширить выбор (свойство в AutoCAD LT) |
| Только чтение | Повернуть выделение |
| РЕН | Переименовать |
| SHIFT + щелчок правой кнопкой мыши | Выберите уникальный режим моментального снимка |
| УЕ | Очистка — открыть диалоговое окно очистки для удаления неиспользуемых элементов |
| БЛОК | Запись блока |
6. Навигация | |
| КОЛЕСО МЫШИ НАЗАД/ВПЕРЕД | Масштабирование перемещением колесика мыши вперед или назад |
| SHIFT + КОЛЕСО МЫШИ | Прокрутка по вертикали и горизонтали на чертеже |
| SHIFT + КОЛЕСО МЫШИ | Включить/выключить 3D-орбиту на чертеже (должно быть нажато колесико мыши) |
| F8 | Переключить РЕЖИМ ОРТО |
| ЗУМФАКТОР | Регулировать масштаб в процентах |
Примечание: Если файл CUIx, включенный в AutoCAD, изменен с помощью пользовательских сочетаний клавиш, некоторые сочетания клавиш, указанные в приведенном выше списке, могут не работать. Аналогично для мыши, если пилот или конфигурация изменены, некоторые клавиши быстрого доступа могут не работать.
Сочетание клавиш AutoCAD | Symetri.
ieКоманды AutoCAD часто могут быть длинными и сложными для ввода, особенно если они используются многократно. Ни один подход к AutoCAD не лучше другого, однако, если вы действительно хотите увеличить свою скорость и работать более эффективно, вам следует попробовать ввести в свой игровой процесс некоторые сочетания клавиш AutoCAD.
Ускоренный доступ к командам и более эффективная работа с помощью сочетаний клавиш AutoCAD .
По умолчанию в программу включено несколько сочетаний клавиш One Key.
Создание собственных сочетаний клавиш AutoCAD:
Хотя распечатка списка сочетаний клавиш AutoCAD по умолчанию и обращение к нему «по мере использования» может помочь некоторым пользователям, часто лучшим решением является создание собственных сочетания клавиш — это легко сделать, отредактировав Файл PGP , содержащийся в вашем программном обеспечении AutoCAD.
Выполните следующие простые действия:
1.
Чтобы отредактировать файл PGP, нажмите кнопку Псевдонимы команд в разделе Инструменты на ленте Express Tools.
2. Откроется окно редактора псевдонимов AutoCAD , которое содержит список всех ярлыков по умолчанию, содержащихся в файле PGP.
3. Убедившись, что команда, для которой вы хотите создать ярлык, еще не имеет псевдонима, нажмите кнопку Добавить в редакторе псевдонимов AutoCAD .
Примечание: Если у команды, которую вы хотите сократить, уже есть псевдоним, вы можете изменить ярлык на что-то по своему вкусу, нажав кнопку «Изменить» , а не кнопку «Добавить».
4. После того, как вы выбрали Добавить кнопку откроется окно «Новый псевдоним команды».
5.
