Как трассировать в иллюстраторе: Работа с быстрой трассировкой

Содержание

Работа с быстрой трассировкой | Illustrator CS5 и более ранние версии

Эта статья относится к Adobe Illustrator CS5 и более ранним версиям. Начиная с версии Adobe Illustrator CS6, в Illustrator добавлена функция трассировки изображения. Теперь при трассировке изображения из большого количества стилей можно выбрать любой или использовать простые и интуитивно понятные элементы управления для получения лучших результатов. Подробнее см. в разделе Трассировка изображения.

Чтобы создать новый рисунок на основе существующего графического объекта, можно выполнить его трассировку. Например, можно создать рисунок на основе карандашного эскиза, нарисованного на бумаге, или растрового изображения, сохраненного в другом графическом редакторе, путем переноса в Illustrator этого изображения с его последующей трассировкой.

Простейший способ трассировки графического объекта — открыть или поместить файл в Illustrator и выполнить автоматическую трассировку с помощью команды «Быстрая трассировка». Можно управлять уровнем детализации и заливкой трассировки. Когда будет получен удовлетворительный результат, можно преобразовать трассировку в векторные контуры или в объект с быстрой заливкой.

До и после трассировки растрового изображения с помощью команды «Быстрая трассировка»

Откройте или поместите файл, который будет использоваться в качестве исходного изображения для трассировки.
Когда будет выбрано исходное изображение, выполните одно из следующих действий:
- Для трассировки изображения с применением стиля трассировки нажмите кнопку «Стили и параметры трассировки» на панели «Управление» и выберите стиль.
- Для трассировки изображения с использованием параметров по умолчанию нажмите кнопку Быстрая трассировка на панели «Управление» или выберите команду Объект > Быстрая трассировка > Создать.
- Чтобы задать параметры трассировки перед ее выполнением, нажмите кнопку «Стили и параметры трассировки» на панели «Управление» и выберите Параметры трассировки.
  Также можно выбрать команду Объект > Быстрая трассировка > Параметры трассировки. Задайте параметры трассировки и нажмите кнопку Трассировка.
(Необязательно) Скорректируйте результаты трассировки.
(Необязательно) Преобразуйте трассировку в контуры или в объект с быстрой заливкой.

Установки

Задает стиль трассировки.

Режим

Задает цветовой режим для результирующего изображения.

Изогелия

Задает значение для формирования черно-белого изображения из исходного изображения при трассировке. Все пикселы светлее порогового значения преобразуются в белые, а все пиксели темнее этого значения — в черные (этот параметр доступен, только если параметр «Цветовой режим» имеет значение «Черно-белое»).

Палитра

Задает палитру для формирования изображения в цвете или в градациях серого из исходного изображения при трассировке (этот параметр доступен, только если параметр «Цветовой режим» имеет значение «Цветное» или «В градациях серого»).

Чтобы приложение Illustrator самостоятельно определило цвета для трассировки, выберите значение «Авто». Чтобы использовать для трассировки заказную палитру, выберите имя библиотеки образцов. (чтобы библиотека цветов была доступна в меню «Палитра», она должна быть открыта).

Макс. количество цветов

Задает максимальное количество цветов, которое будет использоваться в результирующем изображении (цветном или в градациях серого) (этот параметр доступен, только если параметр «Цветовой режим» имеет значение «Цветное или «В градациях серого», а для палитры указано значение «Авто»).

Добавлять цвета в палитру

Создает новый образец в палитре «Образцы» для каждого цвета в результирующем изображении.

Размытие

Размытие исходного изображения перед формированием результирующего изображения. Выберите этот параметр, чтобы уменьшить количество мелких артефактов и сгладить зубчатые края в результирующем изображении.

Ресамплинг

Ресамплинг исходного изображения в заданное разрешение перед формированием результирующего изображения. Этот параметр позволяет ускорить процесс трассировки для больших изображений, но может давать менее качественные результаты.

Примечание: Разрешение при ресамплинге не сохраняется при создании стиля.

Сплошные области

Создает области с заливкой в результирующем изображении.

Штрихи

Создает контуры с обводкой в результирующем изображении.

Макс. толщина линии

Задает максимальную ширину деталей исходного изображения, которые могут быть преобразованы в обводку. Детали с шириной больше максимальной преобразуются в результате трассировки в контуры.

Мин. длина обводки

Задает минимальную длину деталей исходного изображения, которые могут быть преобразованы в обводку. Детали меньшего размера не попадают в результирующее изображение.

Подгонка контура

Управляет точностью трассировки исходного растрового изображения. Меньшее значение позволяет создавать более точный контур, большее – приблизительный контур.

Мин. площадь

Задает наименьшую деталь исходного изображения, учитываемую при трассировке. Например, при значении 4 детали размером менее 2 пикселей в ширину и 2 в высоту не попадут в результирующее изображение.

Угол

Задает величину изгиба в исходном изображении, которая будет рассматриваться как угловая опорная точка в результирующем изображении. Дополнительную информацию о различиях между угловыми и гладкими опорными точками см. в разделе О контурах.

Растровых

Задает способ отображения растровых компонентов объекта трассировки. Этот параметр просмотра не сохраняется как часть стиля трассировки.

Векторных

Задает способ отображения результирующего изображения. Этот параметр просмотра не сохраняется как часть стиля трассировки.

Для просмотра результирующего изображения с текущими настройками выберите в диалоговом окне «Параметры трассировки» параметр «Просмотр». Чтобы задать параметры трассировки по умолчанию, отмените выбор всех объектов, прежде чем открывать диалоговое окно «Параметры трассировки». Когда все параметры будут заданы, щелкните «По умолчанию».

Видеоролик с инструкциями по использованию быстрой трассировки см. по адресу www.adobe.com/go/vid0043. Пособие по настройке параметров быстрой трассировки для получения наилучших результатов см. по адресу www.adobe.com/go/learn_ai_tutorials_livetrace_ru.

Объект трассировки состоит из двух компонентов: исходного и результирующего изображений (результирующее изображение — векторное). По умолчанию отображается только результирующее изображение. Однако при необходимости можно изменить параметры отображения как исходного, так и результирующего изображения.

Выделите объект трассировки.
По умолчанию все объекты трассировки в палитре «Слои» имеют имя «Трассировка».
Выполните любое из следующих действий:
- Чтобы изменить способ отображения результирующего изображения, нажмите кнопку «Просмотр векторного изображения» на панели «Управление» или выберите команду Объект > Быстрая трассировка, а затем нужный режим: Не показывать результат трассировки, Показать результат трассировки, Показать контуры или Показать контуры с трассировкой.
- Чтобы изменить способ отображения исходного изображения, нажмите кнопку «Просмотр растрового изображения» на панели «Управление» или выберите команду Объект > Быстрая трассировка, а затем нужный режим: Не показывать изображения, Показать исходное изображение, Показать измененное изображение (при этом изображение выводится со всеми коррективами, внесенными при трассировке) или Показать прозрачное изображение.

  Примечание. Для просмотра исходного изображения необходимо сначала задать для параметра Показать векторное изображение значение Не показывать результат трассировки или Показать контуры.

После создания объекта трассировки можно в любой момент скорректировать результирующее изображение.

Выделите объект трассировки.
Выполните любое из следующих действий:
- Задайте основные параметры на панели «Управление».
- Для просмотра всех параметров трассировки нажмите кнопку «Диалоговое окно параметров трассировки» на панели «Управление». Также можно выбрать команду Объект > Быстрая трассировка > Параметры трассировки. Скорректируйте параметры и нажмите кнопку Трассировка.
Для быстрого изменения результирующего изображения используйте стили трассировки.

Создайте библиотеку цветов, содержащую цвета, которые должны использоваться в трассировке.
Откройте библиотеку и нажмите кнопку «Диалоговое окно параметров трассировки» на панели «Управление». Также можно выбрать команду Объект > Быстрая трассировка > Параметры трассировки.
Выберите имя библиотеки цветов в меню Палитра и нажмите кнопку Трассировка.

Стили трассировки содержат предопределенные параметры трассировки для конкретных типов графических объектов. Например, при трассировке изображения, которое планируется использовать как технический рисунок, выберите стиль «Технический рисунок». Все параметры трассировки изменятся для проведения оптимальной трассировки технического рисунка: будет задан черно-белый цвет, установлено размытие в 0 пикселей, толщина обводки будет ограничена 3 пикселями и т. д.

Выбор стиля

Выберите команду Объект > Быстрая трассировка > Параметры трассировки. (Альтернативный способ: выберите объект трассировки и нажмите кнопку «Диалоговое окно параметров трассировки» на панели «Управление». ) Задайте параметры трассировки стиля и нажмите кнопку Сохранить стиль. Введите название стиля и нажмите кнопку ОК.
Выберите команду Редактирование > Стили трассировки. Нажмите кнопку Новый, задайте параметры трассировки для стиля и нажмите кнопку Готово.
Совет. Чтобы создать новый стиль на основе существующего, выберите стиль и нажмите кнопку «Новый».

Редактирование и удаление стилей

Выберите команду Редактирование > Стили трассировки.
Выберите стиль и нажмите кнопку Редактировать или Удалить.
Стили по умолчанию нельзя редактировать и удалять (стили по умолчанию заключены в квадратные скобки [ ]). Однако можно создать редактируемую копию стиля по умолчанию. Для этого выберите нужный стиль и нажмите кнопку «Новый».

Совместное использование стилей

Выберите Редактирование > Стили трассировки.
Выполните одно из следующих действий:
- Нажмите кнопку Экспортировать, чтобы сохранить стили в файл.
- Нажмите кнопку Импортировать, чтобы загрузить стили из файла.

Когда будут получены удовлетворительные результаты трассировки, можно преобразовать объект трассировки в контуры или объект с быстрой заливкой. Этот окончательный этап позволяет работать с объектом трассировки точно так же, как с любым другим векторным изображением. После преобразования объекта трассировки коррекция параметров трассировки станет невозможна.

Выделите объект трассировки.
Выполните одно из следующих действий:
- Чтобы преобразовать объект трассировки в контуры, нажмите кнопку Разобрать на панели «Управление» или выберите Объект > Быстрая трассировка > Разобрать. Используйте этот способ, если нужно работать с компонентами трассированного графического объекта как с отдельными объектами. Получившиеся контуры группируются вместе.
- Чтобы преобразовать объект трассировки в контуры, сохраняя текущие параметры отображения, выберите Объект > Быстрая трассировка > Разобрать как показано. Например, если для результата трассировки выбран параметр «Показать контуры», то будут отображаться только разобранные контуры (а не с заливкой и обводкой). Кроме того, снимок объекта трассировки вместе с его текущими параметрами отображения сохраняется и группируется с разобранными контурами. Используйте этот способ, если нужно сохранить изображение трассировки в качестве направляющей для разобранных контуров.
- Чтобы преобразовать объект трассировки в объект с быстрой заливкой, нажмите кнопку Быстрая заливка на панели «Управление» или выберите Объект > Быстрая трассировка > Преобразовать в быструю заливку. Используйте этот способ, если нужно применить заливку и обводку к трассированному графическому объекту с помощью инструмента «Быстрая заливка».

Чтобы за один прием создать объект трассировки и преобразовать его, выберите команду «Объект» > «Быстрая трассировка» > «Создать и разобрать» или «Объект» > «Быстрая трассировка» > «Создать и преобразовать в быструю заливку».

Видеоролик о трассировке см. по адресу www.adobe.com/go/vid0043.

Чтобы удалить результирующее изображение, но сохранить исходное, можно расформировать объект трассировки.

Выделите объект трассировки.
Выберите Объект > Быстрая трассировка > Расформировать.

Шаблонные слои — это заблокированные, непечатаемые слои, которые используются для трассировки изображений вручную. Шаблонные слои затенены на 50%, чтобы было хорошо видно все контуры, которые рисуются перед слоем. Шаблонные слои можно создавать при размещении изображения или на основе существующих слоев.

Выполните одно из следующих действий:
- Для помещения изображения в качестве шаблонного слоя для трассировки выберите Файл > Поместить, выберите файл формата EPS, PDF или растровое изображение для трассировки, выберите параметр Шаблон и нажмите кнопку Поместить. Под текущим слоем в палитре появится новый шаблонный слой.
- Для трассировки существующего изображения убедитесь, что оно находится в собственном слое, дважды щелкните этот слой в палитре «Слои», выберите параметр Шаблон и нажмите кнопку OK. Альтернативный способ: можно выбрать слой и команду Шаблон в меню палитры.
Значок глаза изменится на значок шаблона , а слой будет заблокирован.
Протрассируйте файл с помощью инструмента «Перо» или «Карандаш».
Чтобы скрыть шаблонный слой, выберите Просмотр > Скрыть шаблон. Выберите Просмотр > Показать шаблон, чтобы он отобразился снова.
Чтобы преобразовать шаблонный слой в обычный, дважды щелкните шаблонный слой в палитре «Слои», отмените выбор параметра Шаблон и нажмите кнопку ОК.

Справки по другим продуктам

Создание библиотеки образцов
Основы рисования
О быстрой заливке

Уроки Адобе Иллюстратор

Трассировка Adobe Illustrator хотите знать, как трассировать изображение в Illustrator или как трассировать фотографии в Adobe Illustrator? Тогда вы находитесь в правильном месте! В этом кратком руководстве мы рассмотрим, как выполнять трассировку в Illustrator.

Мы будем использовать инструмент Image Trace Tool в Illustrator для преобразования изображения в векторный формат. Мы начнем с трассировки логотипа, а затем перейдем к трассировке фотографии. Трассировка Adobe Illustrator может выполнять и то, и другое.

Что тебе понадобится

В этом учебном пособии используются следующие активы, чтобы изучить, как выполнять трассировку в Adobe Illustrator:

Кардинал Птица Логотип
Фотография тукана

Используйте эти ресурсы, чтобы попробовать трассировку изображения в Illustrator, или попробуйте использовать собственные растровые файлы. Процесс будет таким же.

Хотите создать быстрый логотип без программного обеспечения?

Хотите создать логотип легко и просто, без программного обеспечения? Если вы хотите быстро создать логотип или другой проект, загляните на Placeit. Это браузерный инструмент с множеством опций. Placeit — отличный инструмент для создания логотипов с большим набором ресурсов для реализации ваших проектов. Попробуйте!

Хотите создать быстрый логотип без программного обеспечения?

Что такое «трассировка изображения»?

В Adobe Illustrator трассировка позволяет легко преобразовать растровое изображение в векторное. Это означает, что мы можем обвести фотографию или изображение в Illustrator, чтобы сделать его векторным. Хотя это не всегда идеально, и иногда вам может потребоваться внести коррективы, используйте Illustrator для преобразования изображения в вектор в качестве быстрого и простого варианта.

Готовы попробовать трассировку изображения в Illustrator? Давайте начнем.

Как использовать трассировку изображения в Illustrator

Шаг 1

Начнем с того, как обвести объект в Illustrator. Чтобы начать изучение трассировки изображения в Illustrator, мы будем использовать этот логотип. Изображения с простыми формами, такими как этот логотип, хорошо перенесутся в векторный формат! Мы будем использовать JPG, но вы также можете использовать другие форматы растровых изображений, такие как PNG и GIF.

Мы будем использовать JPG-версию логотипа Cardinal Bird от Envato Elements. Вы также можете свободно использовать любой логотип или другое изображение, но я предлагаю что-то с простыми формами и ограниченным количеством цветов, особенно если вы никогда раньше не использовали трассировку изображения в Illustrator.

Трассировка Adobe Illustrator

В открытом Illustrator выберите «Файл» > «Открыть» , чтобы перейти на рабочий стол и открыть файл JPG. Опять же, мы начинаем с трассировки Illustrator, изображения в вектор. Мы будем трассировать изображение в Illustrator, поэтому начнем с простого растрового изображения, такого как этот пример файла.

Шаг 2

Теперь у нас открыто изображение. Поскольку это растровое изображение, если вы попытаетесь изменить размер изображения, оно может стать нечетким и размытым. Мы можем исправить это, преобразовав его в векторный формат.

Итак, где находится трассировка изображения в Illustrator? Сначала давайте откроем окно Image Trace, выбрав Window > Image Trace .

Что такое «трассировка изображения»?

Шаг 3

Далее, давайте начнем смотреть на трассировку изображения в Illustrator. Открыв окно Image Trace , щелкните изображение, чтобы выбрать его. Считайте это своим инструментом трассировки; Illustrator позволяет нам многое здесь сделать.

Теперь у нас будет доступ к опциям.

Совет. Если изображение не выбрано, параметры будут недоступны.

Как использовать трассировку изображения в Illustrator

Шаг 4

Отсюда нам нужно будет решить, сколько цветов мы хотим использовать в нашем векторном изображении. Чем меньше цветов, тем меньше размер файла и тем проще будет работать с векторным изображением. В данном случае мы хотим максимально точно сохранить цвета и форму логотипа.

Опять же, мы смотрим на панель Adobe Illustrator Image Trace . В раскрывающемся списке « Режим » выберите « Цвет »

Трассировка Adobe Illustrator

Шаг 5

В этом случае подойдут настройки по умолчанию. Цветов, установленных на 30, будет более чем достаточно для этой трассировки изображения в Illustrator.

Идите вперед и нажмите Trace в правом нижнем углу окна.

Примечание. В зависимости от размера и настроек вашего изображения это может занять много времени. Один из лучших способов научиться обводить объект в иллюстраторе — поэкспериментировать с этими настройками. Попробуйте.

Трассировка Adobe Illustrator

Шаг 6

Вот оно! Теперь вы обвели изображение с помощью Illustrator. Теперь вы можете свободно изменять размер изображения, не беспокоясь о потере качества. Автоматическая трассировка Illustrator — это быстро и удобно.

В этом случае мы исследовали трассировку изображения Adobe Illustrator и использовали ее для преобразования этого растрового логотипа в векторный логотип.

Трассировка Adobe Illustrator

Как обвести фотографию в Illustrator

Шаг 1

Далее давайте обведем фотографию в Illustrator. Автоматическая трассировка также может помочь нам в этом.

Трассировка фотографии в Illustrator — очень похожий процесс, но вы должны помнить об ограничениях вектора. Если фотография будет преобразована в векторный формат точно так же, как она есть, это приведет к тому, что изображение будет иметь очень большой размер файла, и с ним будет трудно работать.

По этой причине форматы растровых изображений, такие как JPG и PNG, гораздо лучше подходят для использования фотографий. При этом мы можем превратить ограничения векторного формата в забавные стилистические изображения, которые работают с этим форматом.

Идите вперед и откройте свою фотографию, выбрав « Файл»> «Открыть» , чтобы перейти на рабочий стол и открыть файл JPG. Мы будем использовать это изображение тукана из Envato Elements

Трассировка Adobe Illustrator

Шаг 2

Теперь наше фото открыто. Давайте рассмотрим, как выполнить трассировку в Illustrator для получения более сложного и подробного контента, такого как эта фотография.

Где находится трассировка изображения в Illustrator? Убедитесь, что у вас есть окно Image Trace, выбрав Window > Image Trace . Помните, что это наш инструмент трассировки; У Illustrator есть наши варианты.

Трассировка Adobe Illustrator

Шаг 3

Открыв окно Image Trace , щелкните изображение, чтобы выбрать его. Теперь у нас будет доступ к опциям.

Совет. Если изображение не выбрано, параметры будут недоступны.

Трассировка Adobe Illustrator

Шаг 4

Во-первых, давайте продолжим и преобразуем это в черно-белое векторное изображение.

В раскрывающемся списке « Режим » выберите « Черно-белый », а затем нажмите « Трассировка » в правом нижнем углу.

Трассировка Adobe Illustrator

Шаг 5

Ну вот! Мы преобразовали нашу фотографию в черно-белое векторное изображение. Вы можете попробовать настроить другие параметры, чтобы получить интересные результаты.

Вместо этого давайте сделаем ограниченную цветную версию фотографии. Отмените трассировку изображения, выбрав « Правка» > «Отменить трассировку изображения».

Трассировка Adobe Illustrator

Шаг 6

Работа с цветом требует немного более творческого мышления. Нам нужно будет ограничить количество цветов, чтобы создать работающее изображение, но мы также можем использовать это, чтобы создать что-то визуально привлекательное.

В раскрывающемся списке « Режим » выберите « Цвет » .

Трассировка Adobe Illustrator

Шаг 7

Убедитесь, что для параметра Палитра установлено значение Ограничено.

Трассировка Adobe Illustrator

Шаг 8

Количество цветов, которые вы используете, будет иметь важное влияние на визуальный стиль. Мне нравится внешний вид палитр меньшего размера, так как они создают драматические блики и тени.

Идите вперед и выберите около 20.

Трассировка Adobe Illustrator

Шаг 9

Теперь выберите Trace в правом нижнем углу.

Примечание. Этот процесс может занять некоторое время в зависимости от ваших настроек.

Трассировка Adobe Illustrator

Шаг 10

Вот оно! Визуально отличительная векторная версия вашей фотографии. Есть много других настроек, которые вы можете настроить и изменить. Одним из основных преимуществ этого является то, что вы можете не только создавать визуально отличительные версии ваших фотографий, но также можете воспользоваться преимуществами масштабируемости векторного формата.

Трассировка Adobe Illustrator

Что вы будете создавать с помощью Adobe Illustrator Image Trace?

Вы можете обвести фотографию или изображение в Illustrator. Здесь есть много вариантов. Теперь, когда вы знаете, как использовать трассировку изображения в Illustrator, что вы будете создавать?

Помните, что если вы ищете быстрый и простой инструмент с множеством опций, обратите внимание на Placeit. Это онлайн-инструмент на основе браузера, и вы можете начать бесплатно прямо сейчас. Проверьте Placeit сегодня .

Хотите улучшить свои навыки работы с иллюстратором? Ознакомьтесь с этими замечательными учебными пособиями по Adobe Illustrator от Envato Tuts+.

как трассировать фото в программе Adobe Illustrator

Для того чтобы проводить преобразование растрового изображения, требуется применить специальную программу. Качественная и эффективная трассировка изображения в иллюстраторе, поможет переводить объект при помощи инструментов в векторный вид. При этом создается рисунок определенного стиля.

Стоит следовать инструкции по применению программы, чтобы провести правильное преобразование. Также окажут содействие курсы Adobe Illustrator в Воронеже https://voronezh.videoforme.ru/designschool/illustrator_courses здесь или в другом учебном центре, которые помогут работать с рисунками и изменять их графический вид по своим потребностям.

Содержание

Основные элементы управления

Стоит рассмотреть урок, который подскажет, как в иллюстраторе сделать трассировку и использовать для этого инструмент.

Стиль

Этот помощник задает стилистику изображения. Стоит рассмотреть указатели, имеющиеся в программе. Они помогут запустить процесс, рассмотреть, как трассировать в иллюстраторе, как запустить выбранный стиль. После выделения одной стилистики происходит автоматический перевод всех переменных, которые помогут провести изменения. После запуска стиля стоит нажать на соответствующую кнопку, что сохранить примененные настройки.

Вид

Трассировка в иллюстраторе изображения это также изменение вида исходного и результативного (векторного) рисунка. При этом становиться возможным выбирать вид и контуры для исходного варианта. После применения этой функции стоит наложить ее на картинку и оценить перемены.

Режим

Чтобы понять, что такое трассировка изображения, стоит рассмотреть режим изменения цветовой гаммы, используемый для векторного варианта. Используя параметры, можно определить базовый оттенок или нужное градуирование серого цвета для объекта графического вида.

Палитра

Трассировка растровых изображений использует цветовую палитру. Это позволяет формировать картинку в градации серого или в нужном цвете.

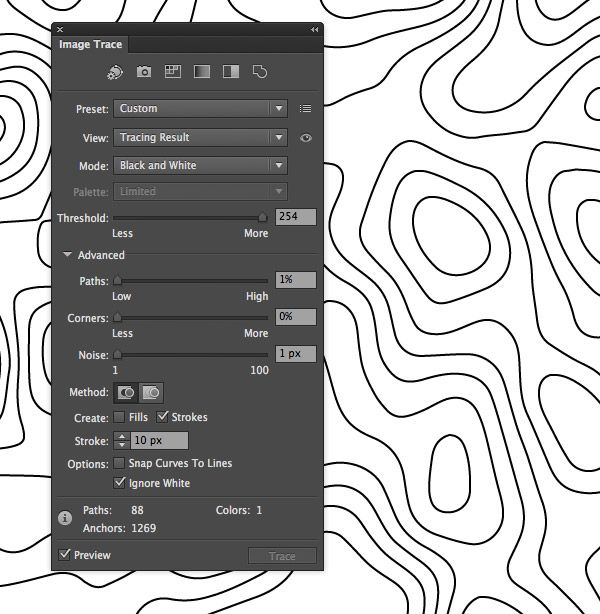

Дополнительные элементы управления

При помощи определенных параметров можно настраивать результаты трассировки изображения illustrator.

Контуры

Таким образом можно понять, как трассировать изображение в иллюстраторе, используя при этом приблизительный контур, если задействовать небольшое значение. Если выбирать большие параметры, тогда конкурирование будет более точным.

Углы

Используя настройки трассировки в иллюстраторе, можно акцентировать углы. Чем больше значение, тем сильнее будут формироваться углы и их количество будет расширено.

Шум

Image trace в иллюстраторе будет указывать пиксельную зону, которую нужно изменить для снижения шума. Чтобы задействовать эти параметры для фото с особенным разрешением, нужно перемещать шкалу к более высокому значению.

Метод

Когда требуется использовать adobe illustrator для трассировки изображения, тогда можно применить один из способов коррекции. Это имя стиля, определение, примыкающие компоненты. Можно создавать совпадающие контуры между собой и делать наложение, когда требуется перекрывание.

Сплошные области

Трассировка фото может осуществляться с заливкой в нужном участке и перекрываться в выбранной области.

Штрихи

Трассировка в adobe illustrator может создаваться с контурами и обводкой.

Обводка

Если следует задать большую ширину представленного к обработке изображения, используя Live Trace в иллюстраторе, тогда можно проводить преобразование в обводку. Если детали имеют ширину выше допустимой, тогда происходит автоматическое преобразование и дополняются обводкой.

Привязать кривые к линиям

Если использовать параметры трассировки в иллюстраторе, тогда можно проводить замену линий, которые являются кривыми на более прямой вариант. Этот вид настроек стоит использовать на картинках, имеющих геометрические объекты и непропорциональное их расположение.

Игнорировать белый цвет

Можно применить быструю трассировку в иллюстраторе, чтобы использовать указатель на замену участков, имеющих белую заливку на те, которые не имеют таких показателей.

Автотрассировка встроенными средствами Adobe Illustrator

Результат, полученный при применении встроенных параметров в программе, может быть возможным с использованием автоматической трассировки или зависит от настроек векторных возможностей. Параметры имеются в специальном разделе при открытии диалогового окна с установкой. При этом стоит запустить команду редактирование/установка в русской версии или Edit/Preferences – при использовании трассировки в иллюстраторе на английском.

Автотрассировки задействует два вида установок: допуск (Tolerance) и точность (Gap). В первом случае стоит выставить значение для сглаживания контура – 0–10 пикселей. Также можно сделать более точное контурирование при использовании диапазона второго значения 0–2 пикселов.

Если использовать автоматическую настройку, тогда стоит создавать корректировку при помощи автотрассировки. Она автоматически преображает растру в вектор. Стоит учитывать, что этот вид инструмента подойдет для несложных форм и зависит от технологических моментов в работе.

При этом имеются такие рабочие нюансы. Инструментом можно обозначить контур вокруг изображения, если кликнуть на него или стоит обозначать отдельные участки, что сделать много контурных изменений. Также этот инструмент можно применить для отдельного участка, если его перетащить от начала до итоговой точки.

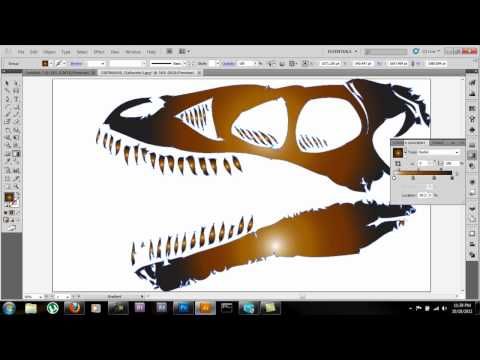

Автотрассировка рисунка с градиентными заливками

Также можно в точности трассировать картинку, если рисунок имеет градиентные заливки. Тогда будет осуществляться замена на однотонные варианты. При этом внимание будет сосредоточено не на создании заливки, а на создание отличий и контуров, которые будут в полной мере иметь соответствие с объектом корректировки.

Стоит открыть изображение и сделать большим его масштаб. Далее выбирается инструмент автотрассировки и перевести его в нижнюю часть. Если кликнуть по этому участку, тогда будет создавать один контур для рисунка, внутренние детали будут стираться. Будет автоматически заливаться белым векторный контур и создаются черные грани.

Чтобы провести сохранность внутренних деталей, следует отменять автоматическую заливку и использовать параметры для каждого объекта. Поэтому стоит применять определенные параметры для каждого объекта, что наложит несколько разных слоев на фото.

Когда реализуются такие задачи, то может быть утраченной точность наложения контуров. Они могут иметь неполное соответствие с растром-исходником. Поэтому стоит применять коррекцию и перемещение контуров на нужное месторасположение. Поэтому стоит отдельно искать методы заливки и обозначения контуров. Перемещение векторов можно при помощи Selection. Изменять размеры – инструментом «Прямой выбор».

Таким образом, все контуры будут менять свои размеры, расположение, заливку, обозначение границы. Когда такой результат будет достигнут, тогда можно избежать искажений.

Автотрассировка рисунка со сложными контурами

Трассировка векторных изображений в автоматическом режиме помогает провести корректировку. Но может потребоваться редактирование контуров. Это происходит по причине того, что невозможно, используя автотрассировку, добиться четкой заливки и контуров. Поэтому стоит применить дополнительные инструменты, которые помогут сделать выравнивание контуров и заливки.

Требуется открыть изображение, подобрать подходящий инструмент и при помощи его сделать векторные контуры, которые будут соответствовать рисунку и внутренним деталям. После этого нужно провести настройку заливки. Также стоит проконтурировать границы. Когда после построения контуров, исчезает часть изображений, тогда стоит создавать контуры ручным путем, остальные контуры требуют доработки.

Стоит пройтись тщательно по всем контурам и исправить вручную. Можно избежать таких дополнительных процессов, если перед автотрассировкой, изменять цвета всех объектов, чтобы получать в автоматическом виде все контуры, которые соответствуют объектам.

Когда изображение было откорректировано, тогда его стоит сохранить в нужном формате. Но не стоит проводить сжимание. После долгой процедуры исправления контуров, можно получать качественное изображение, с которым можно работать в дальнейшем.

Ручная трассировка

Когда в live trace в иллюстраторе на русском используются специальные инструменты, такие как карандаш и перо, тогда можно поверх векторного варианта проводить трассировку. Перо можно использовать в большем числе случаев. Оно отвечает за добавление новых точек опоры. Также имеется инструмент – угол. Он убирает такие опорные точки и производит их преобразование по типам.

Ручная трассировка достаточно трудоемкая, но дизайнеры часто ее используют, потому что, запуская автоматическую программу невозможно получить хорошие контуры на изображении, которые не нужно редактировать. При этом нужно сделать предварительно подготовку растра.

Чтобы сделать все вручную, требуется контуры ставить самостоятельно. Стоит открыть программу, увеличить масштаб, выбрать инструмент перо и начинать формировать контуры. В итоге получится обработка областей, имеющей разное количество углов. В конце стоит завершить ручную настройку, подобрав заливку и границу всех векторов. После этого стоит удалить исходный слой растра.

Автотрассировка, выполняемая специализированными программами

Трассировка в иллюстраторе СС возможна с применением специальных программ. Это поможет облегчить процесс и сделать его быстрым.

Автотрассировка при помощи программы Adobe Streamline

При автотрассировке стоит использовать подготовленные к этой процедуре изображения. Для этого стоит настроить параметры и способы создания векторов. Для этого нужно открыть окно с параметрами преобразования. Когда в изображении имеются штрихи и кривые контуры, тогда стоит задействовать методы: контурный и содержащий линейные изменения. Чтобы улучшить точность корректировки, стоит в инструментах толщина линий и допуск поставить меньшие значения.

После этого стоит выставить методы изменения для прямых и кривых линий, вариант постеризации и изменение цветовой гаммы на черно-белую. Далее должна поступить команда конвертирование, которая завершит применение специальных программ.

Автотрассировка при помощи плагина Panopticum Vectorizer

Этот вид плагина помогает трассировать разные изображения, имеющие многоугольные и криволинейные контуры. При этом конечный вариант будет высокого качества. Но стоит учитывать, что векторные контуры будут формироваться на основании цветовой гаммы. Если изображение будет не подготовлено, тогда контуров будет получаться много. К этому приводит то, что на первый взгляд кажется, что применяются заливки с небольшим количеством тонов. Но во время обработки будут появляться неровные границы контуров. Если провести замену предварительно заливок, имеющихся в растровом варианте на однотонные, тогда преобразование будет происходить быстро и качественно. Все это станет возможным, когда используется автоматическая и ручная трассировка совместно с плагином.

Эффекты, получаемые в результате трассировки

Основная задача трассировки – это преобразовать изображение из растрового в векторное. В ходе осуществления можно получать интересные эффекты. Можно из фотографии сделать картину, нарисованную маслом, гуашью или простым карандашом. Но стоит учитывать, что конечный результат будет хорошим и качественным, если загруженное фото будет само иметь нужное качество. Именно поэтому стоит подбирать для создания эффектов пейзаж. Таким образом, кроме обычной трассировки в иллюстраторе cs6, которая помогает провести коррекцию растра и вектора, можно создать фото интересного формата с эффектами и качественными контурами, заливкой.

Как векторизовать изображения в Adobe Illustrator, легко и быстро

При векторизации мы преобразуем изображение в растровом формате, например в формате jpg или png, в векторное изображение (SVG). То есть, преобразовываем пиксели в векторы.

Работа с векторными изображениями имеет определенные преимущества. можно масштабировать без искажений и они готовы к редактированию. В этом уроке мы расскажем вам как можно векторизовать изображения с помощью Adobe Illustrator. Сначала мы векторизуем иллюстрацию, а затем повторим процесс с фотографией.

Индекс

1 Векторизовать иллюстрацию
- 1.1 Создать новый артборд и открыть изображение
- 1.2 Активируйте панель «трассировка изображения» и примените ее к иллюстрации.
- 1.3 Сделайте вектор редактируемым и удалите фон
2 Что происходит, когда мы векторизуем изображение?

Векторизовать иллюстрацию

Создать новый артборд и открыть изображение

Начнем с создания нового артборда в Illustrator, для этого вам просто нужно нажать на «Файл» вверху экрана и выберите «новый».. Я собираюсь сделать его размером А4 и расположить горизонтально.

Затем мы откроем иллюстрацию. Вы можете сделать это тремя способами:

Прямое перетаскивание изображения из папки
Нажатие> файлы> место
Использование сочетания клавиш Shift

Я скачал любую иллюстрацию из интернета и собираюсь использовать именно ее. Если вы посмотрите и увеличите масштаб, вы увидите, что изображение имеет пиксели, когда мы векторизуем его, эти пиксели исчезнут. Я собираюсь продублировать иллюстрацию, чтобы вы могли видеть изменения и различия, но если хотите, можете пропустить этот шаг.

Подпишитесь на наш Youtube-канал

Активируйте панель «трассировка изображения» и примените ее к иллюстрации.

Сейчас откроем панель «трассировка изображения», который вы могли скрыть. Чтобы панели и инструменты были видны в Illustrator, их необходимо активировать на вкладке «окно» (в верхнем меню). Так мы пойдем в «окно» и среди всех вариантов выберем «трассировку изображения».

Нажмите на иллюстрацию, и на панели трассировки изображения мы собираемся выбрать «цветной» режим. En «часы», вы должны были выбрать «Результат отслеживания». Выше у вас есть вариант, который говорит «Пресеты» и в этом небольшом меню у вас есть из чего выбрать. Выбор того или другого будет зависеть от уровня точности. который мы ищем, изменяя растровое изображение на векторное изображение. Посмотрим на некоторые из них:

В случае варианты 3, 6 и 16 цветов Это относится к максимальный предел цвета для использования в результате трассировки. Если вы примените 16 цветов, вы увидите, что на этой иллюстрации мы получаем довольно хороший результат. Если мы уже опускаемся до 6 цветов, мы теряем некоторые детали, а если опускаемся до 3, то даже больше. Нажав на глаз, расположенный справа от панели трассировки изображения рядом с опцией «просмотр», вы сможете увидеть разницу между исходным изображением и трассировкой, которая у нас есть сейчас. Увеличьте масштаб, и вы увидите, что пиксели уже исчезли.

Настройки Hi-Fi фото и фото с низкой точностью обычно применяются, когда у нас есть фотографии или иллюстрации с большим количеством деталей, в таких простых иллюстрациях нет необходимости. Вы можете применить его, если вы примените, например, «фото низкого качества», оно тоже будет хорошо смотреться.

Есть много других настроек и режимов. Если вы выберете режим «оттенки серого» или в «предустановках» вы примените «оттенки серого», вы получите вектор в серых тонах. При выборе «черно-белого» режима или предустановки «эскизная графика» создается своего рода эскиз.

Пока, мы собираемся выбрать настройку «16 цветов».

Сделайте вектор редактируемым и удалите фон

У нас уже было бы векторное изображение, но сейчас я покажу вам трюк, чтобы вы могли быстро преобразовать и отредактировать его. Когда у нас есть векторное изображение, созданное в Illustrator, такое как эта звезда, с помощью инструмента «прямого выбора», мы можем выбрать опорные точки и преобразовать его по своему усмотрению. С другой стороны, если мы дадим созданный вектор, мы ничего не сможем сделать.

Чтобы решить эту проблему, выберите иллюстрацию и в верхнем меню перейдите к объект> развернуть. В открывшемся меню отметим «объект» и «заливку». С помощью этого инструмента мы достигаем разделения объекта на все составляющие его элементы, чтобы иметь возможность трансформировать каждый из них независимо. Мы можем удалять элементы, менять цвета, перемещать их, масштабировать …

Это также позволит вам стереть фон вектора. Если вы переместите иллюстрацию с монтажной области, вы увидите, что у нее белый фон, так как вы применили «развернуть» с помощью инструмента прямого выбора, вы можете выбрать фон и удалить его, просто нажав клавишу Backspace на клавиатуре. .

Что происходит, когда мы векторизуем изображение?

Для этой части урока я выбрал фотографию с очень высоким разрешением, на самом деле мне нужно сильно увеличить, чтобы различать пиксели. Теперь процедура будет такой же. Мы применим «трассировку изображения», но на этот раз вместо предустановленных 16 цветов мы собираемся придать фотографии высокую точность.

Если вы выбрали изображение размером с мое скорее всего вы получите сообщение с просьбой растеризовать изображение чтобы иметь возможность применить трассировку. Для растрирования изображений даем «Объект» (вкладка в верхнем меню)> «растрировать».

Возможно, на первый взгляд вы не заметите никаких изменений, но теперь мы можем применить настройку фото. высокая точность. Когда вы примените его, увеличьте масштаб, чтобы лучше видеть, вы увидите, что мы создали своего рода гиперреалистичная картина. Если вместо фото высокого качества применить Фотография низкого качества, этот эффект рисунка будет еще больше подчеркнут.

Нажимая «развернуть», как мы это делали с предыдущей иллюстрацией, мы можем исправить те части рисунка, которые нас не слишком убеждают, даже мы можем разбить его, чтобы создать более абстрактные композиции.

Трассировка растровых изображений в Иллюстраторе

Трассировка растровых изображений в Иллюстраторе — урок для начинающих

Привет всем! В этом уроке Adobe Illustrator мы разберём автотрейс. И в этом нам поможет Наталия Латынина, которая расскажет и покажет, как она трассирует элементы для паттернов, нарисованные вручную. Это уже не первый урок про автотрейс на нашем блоге. Тут вы можете посмотреть как трейсить мятую бумагу: как сделать автотрейс растрового изображения в Adobe Illustrator.

Также могу добавить, что сейчас Shutterstock (и Bigstock заодно) довольно жёстко относятся к приёмке автотрейса. Но монохромный автотрейс, обработанный и вычищенный от всякого мусора, принимают нормально.

А сейчас, если вы готовы, то передаю слово Наталии. Приступаем к уроку Adobe Illustrator.

Трассировка изображения – перевод фото или сканированного документа в векторный формат с последующим использованием картинки для создания графических работ.

Многие начинающие стокеры считают этот процесс каким-то очень сложным. На самом деле он занимает не так много времени, как, например, сама отрисовка изображения. Для того, чтобы подготовить изображение к трассировке совсем не обязательно запасаться дорогостоящими инструментами, как советуют многие иллюстраторы в своих курсах для новичков. Тем более, если вы не уверены, что будете в будущем часто пользоваться этим способом создания своих работ.

Я трассировку использую крайне редко и не вижу смысла в покупке множества разных инструментов, поэтому опишу свой процесс с использованием простейших подручных средств.

Этап 1

Рисуем изображение. Собственно, никакой трассировки не получится без самой картинки. Рисуем карандашом эскиз на белой бумаге. В данном примере это элементы для паттерна. Когда рисунок готов — обводим ручкой. При обводке изображения положите лист бумаги на тетрадь или стопку листов. Так ручка будет идти мягче.

Изображение лучше обводить гелевой ручкой или линером (в этом примере использована самая простая дешевая гелевая ручка черного цвета). Шариковая ручка сильнее мажет, сложней рисует по карандашу и может давать блик на фото. Оптимальные цвета для обводки – черный, коричневый, синий, темно-зеленый, фиолетовый. Даем изображению подсохнуть, чтобы не смазать ластиком ручку, при удалении следов карандаша.

Этап 2

Снимаем фото. Или сканируем. В идеале, здесь нужно использовать сканер, так что повезло тому, у кого есть сей аппарат в наличии. Так как у меня сканера нет, я использовала цифровую мыльницу. В принципе, сейчас современные телефоны снимают очень хорошо и можно обойтись даже телефонной камерой. Снимать желательно при хорошем дневном освещении.

Этап 3

Подготовка фото. Так как мы использовали не сканер, а фото, надо привести его в приемлемый вид. Обрезаем лишние участки, если они есть и оставляем только область с рисунком. Далее необходимо использовать любой фоторедактор, в котором есть настройки яркость/контрастность/насыщенность и приводим с помощью них нашу фотографию примерно в такой вид:

Я не называю конкретный фоторедактор и не показываю его настройки в пример, т. к. настройки будут всегда разными в зависимости от качества фотографии.

Этап 4

Трассировка. Открываем изображение в иллюстраторе. Я использую иллюстратор CS6, поэтому окно программы и некоторые настройки могут отличаться, если вы используете другую версию.

Выделяем картинку мышкой и идем в меню «Объект» > «Трассировка» > «Создать».
Если появляется такое окно:

Жмем «Ок» и у нас начинается процесс трассировки.

Получаем картинку.

Выглядит не очень. Контуры во многих местах прерываются. Чтобы это исправить, нужно открыть расширенные настройки трассировки. Для этого на верхней панели нажимаем на эту кнопку:

Чтобы убрать разрывы в контурах нам нужно увеличить значение параметра «изогелия» в появившемся меню.

Например, если увеличить значение до 170 получается уже вот такая картинка!

Выглядит гораздо лучше.

По необходимости меняем другие параметры.

Также выбираем метод трассировки – стык или контуры с наложением. Я предпочитаю вариант 2, т.к. при первом могут возникать дефекты в виде светлых промежутков между контуром или заливкой.

Когда все параметры выбраны, необходимо закрыть окно настроек и разобрать изображение.

Элементы для паттерна готовы!

На этом тема автотрейса у нас закончена. Если есть какие-то вопросы, то можете задавать их в комментариях.

Ну, а если вы смогли сделать свои векторные элементы для паттерна по этому уроку, то вполне можно переходить к созданию самого паттерна. В этом вам поможет полезная подборка в vk для настоящих любителей паттернов — НАЖМИ МЕНЯ.

Внутри вы найдёте видео каст по паттернам для самых начинающих, а также уроки по созданию бесшовных текстур:
1. Мозаика;
2. Геометрический узор;
3. Чередующийся орнамент;
4. Непрерывный переплетающийся.

Наталия Латынина специально для блога Записки микростокового иллюстратораЧитать дальше…

Подпишитесь на нашу рассылку, чтобы не пропустить ничего нового:

Предлагаю ознакомиться с аналогичными статьями:

Следующее Предыдущее Главная страница

Подписаться на RSS Комментарии к сообщению

Трассировка изображений в Adobe Illustrator [Эссе №9044]

ВВЕДЕНИЕ

Преимуществом векторных иллюстраций является возможность их свободной трансформации — векторное изображение можно вращать и масштабировать практически без потери его качества. Поэтому векторная графика незаменима в тех областях дизайна, где важно сохранить ясность и четкость контуров, например при создании графических заголовков, логотипов, рисунков, технических иллюстраций, схем, диаграмм и т.п.

Естественно, создавать векторные изображения желательно в специализированных векторных пакетах, таких как Adobe Illustrator. Однако в реальности это получается далеко не всегда. Так, изображение, например логотип, могло быть создано давно, а теперь сфера его применения расширяется — оно будет использоваться на полноцветных буклетах, рекламных плакатах, Web-сайте компании, сувенирах и т.п. Это автоматически предполагает значительное масштабирование изображения, печать с использованием различных технологий, а также в цвете и в черно-белом варианте. Никакое, даже самое тщательное сканирование не сможет обеспечить подобных трансформаций растрового изображения в дальнейшем. Единственный путь — получение идентичного векторного изображения, создавать которое с нуля — не лучший и не самый быстрый вариант. Предпочтительнее прибегнуть к векторизации, или трассировке, — она позволит сэкономить немало времени и получить на выходе идентичное векторное изображение.

Основная задача трассировки состоит в том, чтобы на базе отсканированного растрового изображения получить его векторный аналог. На практике это означает создание серии векторных контуров, в целом совпадающих по форме с реальными объектами исходного растрового изображения, с которыми в дальнейшем можно выполнять любые преобразования, допустимые для векторных контуров. Однако следует иметь в виду, что трассированные изображения внешне не являются полными копиями исходных растровых рисунков и представляют собой лишь их значительно упрощенный вариант, который можно рассматривать как исходный материал для последующей обработки. Попытка добиться большей схожести растрового изображения и рисунка, полученного в результате трассировки, — далеко не лучшее решение, так как зачастую ведет к формированию огромного количества векторных контуров, с которыми затем слишком сложно, а то и невозможно работать. Оптимальным считается создание векторных контуров, совпадающих по числу с количеством реальных объектов растрового изображения и соответствующих им.

1.Требования к трассируемому изображению

Теоретически трассировать можно любое растровое изображение, а вот результат напрямую будет зависеть от его качества. Решающую роль при этом играют чистота и ясность изображения. Поэтому перед проведением векторизации в любом растровом пакете, например в программе Adobe Photoshop, потребуется провести операции по улучшению внешнего вида изображения: удалить такие дефекты, как пыль и царапины, избавиться от отслоения эмульсии, осветлить слишком темные фрагменты, повысить четкость, усилить резкость и контрастность и т. п.

Как правило, трассировку применяют только к изображениям со сплошной заливкой и предельно четкими контурами — наличие градиентных или просто сложных заливок приводит к формированию очень большого числа векторных контуров. Причина этого заключается в том, что создаваемые контуры совпадают по форме с участками однородной заливки на изображении (рис. 1 и 2). Это чаще всего бессмысленно, так как основная цель проведения трассировки — получение векторных контуров, соответствующих реальным объектам растрового изображения. Однако данный прием иногда может использоваться при имитации, например, плакатной живописи на основе обычной фотографии. В то же время не стоит забывать, что размер трассированных рисунков со столь большим количеством контуров может намного превосходить размер соответствующих им растровых изображений. Не менее важна на растровом изображении четкость контуров, без которой получить четкие векторные контуры весьма проблематично (рис. 3).

Рис. 1. Исходное растровое изображение

Рис. 2. Результат трассировки изображения со сложной заливкой (вид изображения и палитра Layers с огромным количеством контуров)

Рис. 3. Трассировка изображения с изначально нечеткими контурами (слева — исходное растровое изображение, справа — результат трассировки)

Поэтому перед трассировкой исходные изображения часто переводят в черно-белый формат или меняют у них заливки отдельных объектов на одноцветные — это позволяет добиться формирования контуров, соответствующих реальным объектам. Дополнительно вручную корректируют границы контуров, избавляясь от шума, пыли и прочих дефектов.

Следует отметить, что наиболее удачной оказывается трассировка изображений, внешне напоминающих векторные, и хуже всего удается трассировка фотографий. Правда, последнее применяется нечасто — только при создании стилизованных изображений. Особое внимание следует обратить на изображения, включающие текст, который лучше предварительно удалить в растровом пакете, а затем ввести вновь уже в векторном после трассировки, так как в большинстве случаев четких контуров шрифта добиться не удается. Исключение может составлять только очень крупный шрифт.

2.Способы трассировки

В программе Adobe Illustrator существуют три способа трассировки изображений:

ручная трассировка — представляет собой обводку очертаний фрагментов рисунка инструментами из групп Pen (Перо) и Pencil (Карандаш) и по сути ничем не отличается от обычного создания векторного контура;
автоматическая трассировка, выполняемая средствами программы Adobe Illustrator, — предназначена только для трассировки очень простых изображений и в подавляющем большинстве случаев данный вариант приходится совмещать с ручной трассировкой, чтобы добиться приемлемого качества создаваемых контуров;
автоматическая трассировка, выполняемая специализированными программами. Таких программ сегодня на рынке предлагается совсем не много. Если говорить только об Adobe Illustrator, то можно выбирать между программой Adobe Streamline, специально предназначенной для данной цели, и независимым плагином Panopticum Vectorizer.

Выбор конкретного варианта трассировки зависит от сложности исходного изображения, требуемого качества, наличия соответствующих программ и многих других факторов.

В любом случае по окончании трассировки для сформированных векторных контуров подбираются заливки и границы, а слой с исходным растровым изображением удаляется.

3.Эффекты, получаемые в результате трассировки

В ходе трассировки наряду с решением основной задачи — превратить растровое изображение в серию векторных контуров путем векторизации — можно получить и некоторые интересные эффекты.

Например, можно преобразить фотографию так, чтобы она имитировала масляную живопись (рис. 1, 2 и 3), акварель, гуашь (рис. 4, 5 и 6), карандаш и т.д. Правда, удачный результат таких преобразований гарантирован далеко не всегда и зависит не только от качества снимка, но и от того, что и как конкретно на нем изображено. Хорошими примерами могут стать однородный пейзаж, натюрморт или портрет на нейтральном фоне.

Рис.1. Исходное растровое изображение

Рис. 2. Настройка параметров трассировки плагина Panopticum Vectorizer

Рис. 3. Результат трассировки — фотография имитирует масляную живопись

Рис. 4. Исходное растровое изображение

Рис. 5. Настройка параметров трассировки плагина Panopticum Vectorizer

Рис. 6. Результат трассировки — фотография имитирует рисунок гуашью

Можно попробовать превратить фотографию в образец плакатной живописи. Правда, для этого, как правило, сначала над ней нужно слегка поработать, например в Photoshop. Возьмем в качестве исходного изображения рис. 50, откроем его в программе Photoshop, переведем в черно-белый формат, настроим яркость и контрастность так, чтобы сделать максимально отчетливыми наиболее важные детали изображения (рис. 7), и сохраним результат в формате tif. Откроем преобразованное изображение в Adobe Streamline, настроим параметры трассировки, как показано на рис. 8 и 9, и проведем векторизацию. Затем удалим лишние фрагменты изображения «волшебной палочкой» и зальем черные фрагменты подходящим цветом. Возможно, в итоге будет получено примерно такое изображение, как представлено на рис. 10.

Рис. 7. Исходное растровое изображение

Рис. 8. Растровое изображение после корректировки в программе Photoshop

Рис. 9. Настройка параметров трассировки в окне Color/B&W Setup

Рис.10. Настройка параметров трассировки в окне Conversion Setup

Рис. 11. Результат трассировки — плакатное изображение

ЗАКЛЮЧЕНИЕ

Тщательно сравнив оба графических редактора можно сделать вывод, что назвать один лидирующий просто не представляется возможным. Так как в каждом из них в той или иной степени реализованы разные «инструменты» работы. Выбор зависит исключительно от поставленных задач, которые необходимо выполнить в редакторе. У CorelDraw и Illustrator совершенно разные области применения. На данный момент в открытом доступе гораздо больше превалирует число электронных пособий и учебников по работе в Corel Draw на русском языке. В отличие от Adobe Illustrator, в котором в свою очередь реализовано намного больше возможностей с точки зрения детальной проработки дизайна в целом и отдельных элементов, за счет чего он сложнее в изучении.

Список литературы

1. http://intellekt.kiev.ua/stati/adobe-illustrator-vs-coreldraw.html

2. http://nersoft.net/126-otlichiya-adobe-illustrator-i-corel-draw.html

3. http://creativshik.com/adobe-illustrator-ili-coreldraw

4. http://www.corel-x5.pp.ua/Comparing_tools.html#wp659647

5. http://www.corel-x5.pp.ua/Comparing_terminology.html#wp659636

Как трассировать изображение в Illustrator

Преобразование растровых изображений в векторные файлы в настоящее время является распространенным запросом. Это особенно полезно, если вам нужно сделать иллюстрации из необработанных фотографий.

Adobe Illustrator — это программа для графического дизайна, известная своими креативными графическими инструментами и пользовательскими настройками.

Image Trace в Illustrator — это инструмент, который может помочь вам сделать это и многое другое. Например, если вам нужно изменить размер фотографии до любых размеров, вы можете использовать трассировку изображения в Illustrator, чтобы превратить растровое изображение в вектор и изменить его размер, сохранив качество.

Чистый векторный дизайн иллюстрации в Adobe Illustrator
Чистый векторный дизайн иллюстрации в Adobe Illustrator, разработанный Марком Райзом. Свяжитесь с ними на Dribbble; глобальное сообщество дизайнеров и творческих профессионалов.

Если вы следили за нашими предыдущими руководствами и практическими рекомендациями по Illustrator, вы, вероятно, знаете, что в этом руководстве мы будем следовать тому же процессу.

Сначала мы рассмотрим, как использовать Image Trace в Illustrator. Затем мы покажем пошаговый процесс трассировки логотипа и файлов изображений.

В то же время мы дадим вам несколько советов о том, какие изображения выбрать и как поэкспериментировать с логотипами и изображениями, которые вы рисуете. В заключительной части мы рассмотрим, как можно получить тот же результат в Vectornator, бесплатной и простой в использовании альтернативе Adobe Illustrator.

Звучит хорошо? Тогда давайте подготовим все инструменты, которые вам понадобятся!

Что необходимо для выполнения этих шагов?

Adobe Illustrator (очевидно)

Если у вас еще нет подписки на Adobe, вы можете получить бесплатную пробную версию перед покупкой Adobe Illustrator.

Creative Cloud
Creative Cloud разработан Майклом Фларупом. Свяжитесь с ними на Dribbble; глобальное сообщество дизайнеров и творческих профессионалов.

Простой логотип

Не стесняйтесь использовать любой логотип, который вы хотите, следуя этим шагам. Выбирайте любые современные логотипы с простыми формами и простыми прямыми или изогнутыми линиями, чтобы добиться отличного результата. Любой логотип, в котором используется всего несколько цветов, тоже будет хорош.

Выбор простого логотипа будет особенно полезен, если вы впервые используете Trace Tool.

Фото

Вы можете выбрать любое понравившееся растровое изображение. Но опять же, если вы впервые используете Image Trace, ищите картинку, которая не является сверхсложной или содержит много разных цветов.

Еще один совет — выбирать для трассировки форматы JPG и PNG. Если вы используете фотографию напрямую, и она точно так же преобразуется в вектор, вы получите большой размер файла, который может стать немного сложным.

Вот почему форматы растровых изображений, упомянутые выше, являются лучшей идеей.

Что такое трассировка изображения?

В компьютерной графике трассировка изображения — это процесс преобразования растровых файлов в векторные. Точно так же Image Trace в Adobe Illustrator преобразует растровые изображения в редактируемые векторные изображения.

Давай поиграем
Давай поиграем разработан Infographic Paradise Design. Свяжитесь с ними на Dribbble; глобальное сообщество дизайнеров и творческих профессионалов.

Зачем нужно конвертировать изображение в вектор?

Как вы знаете, любое растровое изображение состоит из пикселей. Чем больше вы увеличиваете растровое изображение, тем больше вы заметите его пикселизацию.

Та же проблема может возникнуть при попытке уменьшить масштаб. Вот где векторные изображения вступают в игру. Как только изображение будет преобразовано в вектор, его форма будет неограниченно масштабироваться.

Поэтому, как бы вы ни уменьшали или увеличивали масштаб, вы не увидите никаких пикселей, а качество изображения или логотипа останется неизменным.

Трассировка всего изображения в Illustrator может оказаться не такой идеальной, как вам может понадобиться, особенно если вы используете сложные логотипы или изображения. Однако у вас будет возможность настроить изображение или логотип, который вы превратили в вектор.

Как обвести логотип в Illustrator

Начнем с шагов, необходимых для обводки логотипа в Illustrator.

~шаг~ Шаг 1 ~шаг~

Выберите логотип и сохраните его в формате JPG на рабочем столе. Вы также можете использовать другие растровые изображения, такие как PNG и GIF. Как упоминалось ранее, чем проще логотип, формы и цвета, тем легче будет добиться отличного результата.

Теперь откройте Illustrator и выберите File > Open , чтобы выбрать свой логотип на рабочем столе и открыть его в Illustrator.

‍

~шаг~ Шаг 2 ~шаг~

После открытия логотипа в документе Illustrator выберите Окно > Трассировка изображения , чтобы начать процесс трассировки логотипа.

‍

~шаг~ Шаг 3 ~шаг~

После открытия окна Image Trace щелкните изображение логотипа, чтобы выбрать его. Чтобы узнать, выбрана ваша фотография или нет, проверьте, не выделены ли параметры серым цветом.

Если они есть, это означает, что вы не выбрали свое изображение. Поэтому убедитесь, что он выбран с помощью инструмента «Выделение» (V), прежде чем переходить к следующим шагам.

‍

~шаг~ Шаг 4 ~шаг~ нужно ваше векторное изображение. Почему это важно? Потому что чем меньше цветов вы используете, тем меньше будет размер файла.

И, как вы, возможно, знаете, работа с файлами меньшего размера более доступна и менее сложна. Поэтому лучше всего, если логотип, который вам нужно обвести, будет содержать всего несколько цветов, чтобы вы могли максимально сохранить его форму и цвета.

Следующим шагом будет переход на панель трассировки изображения Adobe Illustrator, щелкните Mode и выберите Color в раскрывающемся меню.

‍

~шаг~ Шаг 5 ~шаг~

Встроенные параметры настройки цвета по умолчанию должны подойти, но вы также можете установить цвета на 20. Затем нажмите кнопку Трассировка в в правом нижнем углу окна Image Trace после выбора цветов.

‍

~шаг~ Шаг 6 ~шаг~

Теперь логотип будет трассирован и преобразован в редактируемое векторное изображение. Вы можете увеличивать и уменьшать его по своему усмотрению, и его качество останется неизменным. Таким образом, вам не придется беспокоиться о потере качества, независимо от того, уменьшаете ли вы логотип для визитных карточек или увеличиваете его, если это необходимо для плакатов или рекламных щитов.

Как обвести фотографию в Illustrator?

Трассировка фотографии в Illustrator аналогична шести шагам, описанным выше. Однако вы заметите, что для трассировки файла изображения потребуется выполнить больше шагов, чем для трассировки логотипа. И это изменение процесса начнется с шага 4. Но не будем забегать вперед.

Прежде чем приступить к первому шагу, помните о советах, которые мы вам дали, относительно того, какие форматы лучше всего подходят для трассировки изображения.

‍

~шаг~ Шаг 1 ~шаг~

Выберите любую фотографию и сохраните ее в формате JPG или PNG на рабочем столе. Затем перейдите в меню «Файл » > «Открыть », чтобы перейти на рабочий стол и открыть выбранный файл в Illustrator.

‍

~шаг~ Шаг 2 ~шаг~

После переноса изображения в Illustrator откройте окно трассировки изображения, выбрав Окно > Трассировка изображения. Все необходимые инструменты будут включены в меню панели окна Image Trace, которое вы открываете.

‍

~шаг~ Шаг 3 ~шаг~

Теперь, когда открыто окно Image Trace , щелкните изображение, чтобы выбрать его. Как и при отслеживании логотипа, изображение не выбирается, если параметры выделены серым цветом.

Поэтому убедитесь, что ваша фотография выбрана с помощью Инструмента выделения (V) , прежде чем переходить к следующим шагам.

~шаг~ Шаг 4 ~шаг~

Теперь мы начинаем процесс трассировки. Но сначала нам нужно будет преобразовать изображение в черно-белое векторное изображение.

Для этого перейдите на панель «Трассировка изображения», щелкните Mode и выберите Black and White из раскрывающегося меню. Затем нажмите Trace в правом нижнем углу окна Image Trace.

~шаг~ Шаг 5 ~шаг~

Готово! Мы преобразовали фотографию в черно-белое векторное изображение. Но на этом процесс не заканчивается.
Пришло время сделать ограниченную цветную версию картинки. Прежде чем сделать это, вам нужно будет отменить трассировку изображения, выбрав Edit > Undo Image Tracing.

~шаг~ Шаг 6 ~шаг~

Когда вы закончите с этим, снова перейдите на панель трассировки изображения и нажмите Mode . Затем выберите Цвет из выпадающего меню.

~шаг~ Шаг 7 ~шаг~

Перед выбором размера палитры необходимо установить Палитру 9от 0098 до Ограниченный.
Для этого вернемся к окну Image Trace, которое мы открыли, и щелкнем по палитре, которую вы можете найти прямо под параметром Color Mode, который мы использовали ранее. Выберите Limited из выпадающего меню.

‍

~шаг~ Шаг 8 ~шаг~

Как и в случае с трассировкой логотипа, очень важно уменьшить размер палитры. Для этого перейдите в раздел «Цвета» и выберите 20 цветов из предустановки по умолчанию, в которой 30 цветов.

~шаг~ Шаг 9 ~шаг~

Затем щелкните Трассировка в правом нижнем углу окна Трассировка изображения, как вы делали ранее. Имейте в виду, что в зависимости от ваших настроек этот процесс может занять некоторое время.

Так что, прежде чем паниковать и нажимать другие настройки, дайте ему время на обработку и трассировку изображения.

~шаг~ Шаг 10 ~шаг~

Вот так у вас есть векторная версия вашей фотографии! Возможно, вам по-прежнему потребуется настроить векторный результат и усовершенствовать его, но важно то, что теперь вы можете использовать масштабируемый характер векторной графики в своих интересах.

Вы можете изменить размер изображения и увеличить его до нужного вам размера без ухудшения качества.

Как трассировать изображение в Vectornator

Знаете ли вы, что для достижения того же результата можно использовать функцию автоматической трассировки Vectornator? Vectornator — еще одно программное обеспечение для графического дизайна, которое является отличным инструментом для создания графики.

Что такое автотрассировка и как ее использовать?

Auto Trace, как и Image Trace, автоматически преобразует изображения в векторные формы. Если вы хотите создать векторизованную версию изображения, вы можете использовать для этого автоматическую трассировку и сэкономить время.

Точно так же вы можете использовать функцию Vectornator Auto Trace , чтобы превратить ваши любимые логотипы в векторные изображения.

~шаг~ Шаг 1 | Импорт изображения в документ ~шаг~

Откройте фотографию с помощью средства выбора документов или импортируйте фотографию в документ с помощью вкладки «Импорт» в Инспекторе. Чтобы выбрать изображение, не забудьте разблокировать его.

~шаг~ Шаг 2 | Откройте меню автоматической трассировки ~шаг~

Чтобы получить доступ к меню автоматической трассировки, перейдите к Вкладка «Стиль» . Как только вы выберете изображение, вы увидите панель Auto Trace в верхней части вкладки Style. На этой панели вы найдете два ползунка:

Ползунок максимального количества путей
Ползунок минимального размера пути

~шаг~ Шаг 3 | Настройка количества путей и размера пути ~шаг~

Перед выполнением Auto Trace обязательно отрегулируйте количество путей и параметры размера пути, упомянутые выше.

‍

~шаг~ Шаг 4 | Auto Trace ~step~
Теперь вы готовы нажать кнопку Auto Trace . Дайте ему несколько секунд, и вуаля! У вас будут векторные версии вашего изображения в считанные секунды.
~шаг~ Шаг 5 | Редактирование векторизованного изображения ~шаг~
После преобразования изображения в векторные формы вы можете продолжить и отредактировать контуры с помощью дополнительных параметров.
Не стесняйтесь исследовать существующие пресеты, а также дополнительные пресеты.
Ознакомьтесь с этим полным руководством по автоматической трассировке, чтобы узнать, как редактировать векторизованное изображение в Vectornator.
Вот и все!
Мы надеемся, что эта статья вдохновила вас на эксперименты с трассировкой изображений в Illustrator и создание красивых векторных изображений и логотипов.
Если вы ищете альтернативный метод для достижения того же результата, вам подойдет Vectornator. Вы можете использовать его функцию Auto Trace для достижения того же результата за меньшее количество шагов, как показано выше.
Есть ли другой способ трассировки изображения в Illustrator с большим контролем?
Да. Есть конечно. Вы всегда можете использовать инструменты рисования в Illustrator, чтобы иметь больший контроль при трассировке изображения.
Ручная трассировка даст вам больше свободы творчества. Это также даст вам больше контроля над трассировкой изображений.
Однако имейте в виду, что этот процесс занимает гораздо больше времени. Кроме того, потребуется широкое использование инструмента Pen Tool 9.0098 . Использование Pen Tool может быть сложным, если вы новичок, так как у него более высокая кривая обучения.
Тем не менее, инструмент довольно интуитивно понятен, и вы быстро привыкнете к нему, если потратите некоторое время на его использование.
В ближайшие недели мы также опубликуем руководство, посвященное инструменту «Перо», так что следите за обновлениями, если хотите узнать, как им пользоваться. Чтобы получить дополнительную информацию о нашем инструменте «Перо» и узнать больше о Vectornator и о том, что вы можете с ним делать, в нашем Центре обучения.
Как редактировать иллюстрацию в Illustrator с помощью Image Trace
Руководство пользователя Illustrator
Знакомство с Illustrator
Введение в Illustrator
Что нового в Illustrator
Общие вопросы
Системные требования Illustrator
Illustrator для Apple Silicon
Рабочее пространство
Основы рабочего пространства
Создание документов
Панель инструментов
Сочетания клавиш по умолчанию
Настройка сочетаний клавиш
Введение в монтажные области
Управление монтажными областями
Настройка рабочего пространства
Панель свойств
Установить предпочтения
Сенсорное рабочее пространство
Поддержка Microsoft Surface Dial в Illustrator
Отмена изменений и управление историей дизайна
Повернуть вид
Линейки, сетки и направляющие
Специальные возможности в Illustrator
Безопасный режим
Посмотреть работу
Использование сенсорной панели с Illustrator
Файлы и шаблоны
Инструменты в Illustrator
Обзор инструментов
Инструменты выбора
Выбор
Прямой выбор
Выбор группы
Волшебная палочка
Лассо
Монтажная область
Инструменты навигации
Рука
Повернуть вид
Зум
Малярные инструменты
Градиент
Сетка
Конструктор форм
Текстовые инструменты
Тип
Введите по пути
Вертикальный тип
Инструменты для рисования
Ручка
Добавить опорную точку
Удалить опорную точку
Анкерная точка
Кривизна
Линейный сегмент
Прямоугольник
Прямоугольник со скругленными углами
Эллипс
Полигон
Звезда
Кисть
Кисть-клякса
Карандаш
Формирователь
Срез
Инструменты модификации
Поворот
Отражение
Весы
Сдвиг
Ширина
Свободное преобразование
Пипетка
Смесь
Ластик
Ножницы
Illustrator для iPad
Знакомство с Illustrator для iPad
Обзор программы Illustrator для iPad
Illustrator на iPad: часто задаваемые вопросы
Системные требования | Иллюстратор на iPad
Что можно или нельзя делать в Illustrator на iPad
Рабочая область
Illustrator на рабочей области iPad
Сенсорные клавиши и жесты
Сочетания клавиш для Illustrator на iPad
Управление настройками приложения
Документы
Работа с документами в Illustrator на iPad
Импорт документов Photoshop и Fresco
Выбор и расположение объектов
Создание повторяющихся объектов
Смешивание объектов
Рисование
Рисование и редактирование контуров
Рисование и редактирование фигур
Тип
Работа с шрифтом и шрифтами
Создание текстовых рисунков вдоль контура
Добавьте свои собственные шрифты
Работа с изображениями
Векторизация растровых изображений
Цвет
Применение цветов и градиентов
Облачные документы
Основы
Работа с облачными документами Illustrator
Общий доступ и совместная работа над облачными документами Illustrator
Обновление облачного хранилища для Adobe Illustrator
Облачные документы Illustrator | Общие вопросы
Устранение неполадок
Устранение неполадок при создании или сохранении облачных документов Illustrator
Устранение неполадок с облачными документами Illustrator
Добавление и редактирование содержимого
Рисование
Основы рисования
Редактировать пути
Рисовать идеальные до пикселя изображения
Рисование с помощью инструментов «Перо», «Кривизна» или «Карандаш»
Рисование простых линий и фигур
Трассировка изображения
Упростить путь
Определение сетки перспективы
Инструменты для работы с символами и наборы символов
Настройка сегментов пути
Создайте цветок за 5 простых шагов
Перспективный рисунок
Символы
Рисование путей с выравниванием по пикселям для рабочих веб-процессов
3D-эффекты и материалы Adobe Substance
О 3D-эффектах в Illustrator
Создание 3D-графики
Изображение карты поверх 3D-объектов
Создание 3D-объектов
Создать 3D-текст
Цвет
О цвете
Выберите цвета
Использование и создание образцов
Настройка цветов
Использование панели «Темы Adobe Color»
Цветовые группы (гармонии)
Панель «Цветовые темы»
Перекрасьте свою работу
Покраска
О покраске
Краска с заливками и штрихами
Группы быстрой заливки
Градиенты
Щетки
Прозрачность и режимы наложения
Применение обводки к объекту
Создание и редактирование рисунков
Сетки
Узоры
Выберите и расположите объекты
Выберите объекты
Слои
Группировать и расширять объекты
Перемещение, выравнивание и распределение объектов
Объекты стека
Блокировка, скрытие и удаление объектов
Повторяющиеся объекты
Вращение и отражение объектов
Изменение формы объектов
Обрезка изображений
Преобразование объектов
Объединить предметы
Вырезать, делить и обрезать объекты
Марионеточная деформация
Масштабирование, сдвиг и искажение объектов
Смешивание объектов
Изменение формы с помощью конвертов
Изменение формы объектов с помощью эффектов
Создавайте новые фигуры с помощью инструментов Shaper и Shape Builder
Работа с динамическими углами
Усовершенствованные рабочие процессы изменения формы с поддержкой сенсорного ввода
Редактировать обтравочные маски
Живые фигуры
Создание фигур с помощью инструмента «Создание фигур»
Глобальное редактирование
Тип
Добавление текста и работа с текстовыми объектами
Создание маркированных и нумерованных списков
Управление текстовой областью
Шрифты и типографика
Тип формата
Импорт и экспорт текста
Форматировать абзацы
Специальные символы
Создать тип по пути
Стили символов и абзацев
Вкладки
Текст и введите
Поиск отсутствующих шрифтов (рабочий процесс Typekit)
Обновление текста из Illustrator 10
Арабский и еврейский шрифт
Шрифты | Часто задаваемые вопросы и советы по устранению неполадок
Создание эффекта 3D-текста
Креативный типографский дизайн
Тип масштабирования и поворота
Интервал между строками и символами
Переносы и разрывы строк
Улучшения текста
Орфографические и языковые словари
Формат азиатских символов
Композиторы для азиатских сценариев
Создание текстовых дизайнов с помощью объектов смешивания
Создание текстового плаката с помощью Image Trace
Создание спецэффектов
Работа с эффектами
Графические стили
Создание тени
Атрибуты внешнего вида
Создание эскизов и мозаик
Тени, свечение и растушевка
Обзор эффектов
Веб-графика
Передовой опыт создания веб-графики
Графики
СВГ
Создание анимации
Срезы и карты изображений
Импорт, экспорт и сохранение
Импорт
Размещение нескольких файлов
Управление связанными и встроенными файлами
Информация о ссылках
Невстроенные изображения
Импорт изображения из Photoshop
Импорт растровых изображений
Импорт файлов Adobe PDF
Импорт файлов EPS, DCS и AutoCAD
Библиотеки Creative Cloud в Illustrator
Библиотеки Creative Cloud в Illustrator
Сохранить
Сохранить работу
Экспорт
Использование иллюстрации Illustrator в Photoshop
Экспорт обложки
Сбор активов и экспорт в пакетах
Файлы пакетов
Создание файлов Adobe PDF
Извлечение CSS | Иллюстратор CC
Параметры Adobe PDF
Информация о файле и метаданные
Печать
Подготовка к печати
Настройка документов для печати
Изменить размер и ориентацию страницы
Укажите метки обрезки для обрезки или выравнивания
Начните работу с большим холстом
Печать
Надпечатка
Печать с управлением цветом
Печать PostScript
Предустановки печати
Следы печати и кровотечения
Печать и сохранение прозрачного изображения
Ловушка
Печать цветоделения
Печать градиентов, сеток и цветовых сочетаний
Белая надпечатка
Автоматизация задач
Объединение данных с помощью панели переменных
Автоматизация с помощью скриптов
Автоматизация с действиями
Устранение неполадок
Проблемы со сбоями
Восстановление файлов после сбоя
Проблемы с файлами
Поддерживаемые форматы файлов
Проблемы с драйвером устройства GPU
Проблемы с устройством Wacom
Проблемы с файлом DLL
Проблемы с памятью
Проблемы с файлом настроек
Проблемы со шрифтами
Проблемы с принтером
Поделиться отчетом о сбое с помощью Adobe
Повышение производительности Illustrator
Image Trace позволяет преобразовывать растровые изображения (JPEG, PNG, PSD и т. д.) в векторные изображения. Используя эту функцию, вы можете легко создать новый рисунок на основе существующего произведения искусства, отследив его. Например, вы можете преобразовать изображение карандашного наброска, нарисованного на бумаге, в векторное изображение с помощью Image Trace. Вы можете выбрать один из наборов предустановок трассировки, чтобы быстро получить желаемый результат.
До и после трассировки растрового изображения с использованием предустановок трассировки
A. Исходное изображение B. Трассировка результатов с использованием различных предустановок
Откройте или поместите растровое изображение в документ Illustrator.
Выбрав размещенное изображение, выполните одно из следующих действий:
Выберите «Объект» > «Трассировка изображения» > «Создать для трассировки с параметрами по умолчанию». Illustrator по умолчанию преобразует изображение в черно-белый результат трассировки.
Нажмите кнопку «Трассировка изображения» на панели «Управление» или панели «Свойства» либо выберите набор настроек с помощью кнопки «Стили трассировки» ().
Выберите «Окно» > «Трассировка изображения» или переключитесь в рабочее пространство «Трассировка», чтобы открыть панель «Трассировка изображения», и выполните одно из следующих действий:
Выберите одну из предустановок по умолчанию, щелкнув значки в верхней части панели. Дополнительные сведения см. в разделе Указание параметров трассировки | Предустановка.
Выберите предустановку в раскрывающемся меню «Предустановка».
Укажите параметры трассировки. Дополнительные сведения см. в разделе Указание параметров трассировки.
На панели «Трассировка изображения» включите Предварительный просмотр , чтобы увидеть результаты ваших изменений.
Разрешение размещенного изображения определяет скорость трассировки.
(необязательно) Настройте результаты трассировки на панели «Трассировка изображения» («Окно» > «Трассировка изображения»).
Чтобы преобразовать объект трассировки в контуры и отредактировать векторную иллюстрацию вручную, выберите «Объект» > «Трассировка изображения» > «Разобрать».
Видео о трассировке см. в этом обучающем видео на Image Trace.
Когда изображение выбрано, становятся доступными параметры на панели «Трассировка изображения». В верхней части панели находятся основные параметры; вы можете открыть дополнительные параметры, повернув треугольник рядом с меткой «Дополнительно».
Основные органы управления
Укажите основные параметры на панели «Трассировка изображения», чтобы получить желаемый результат трассировки.
Предустановка
Указывает предустановку трассировки. Значки, расположенные в верхней части панели, представляют собой ярлыки, названные в соответствии с популярными рабочими процессами. Выбор одной из этих предустановок устанавливает все переменные, необходимые для получения соответствующего результата трассировки.
Примеры предустановок трассировки, доступных на панели «Трассировка изображения»
Название предустановки
Определение
Автоцвет
Создает постеризованное изображение из фотографии или произведения искусства
Яркий цвет
Создает фотореалистичные изображения высокой точности
Низкий цвет
Создает упрощенные фотореалистичные изображения
Оттенки серого
Прослеживает рисунок до оттенков серого
Черно-белый
Упрощает изображение до черно-белого изображения
Контур
Упрощает изображение до черных контуров
Дополнительные пресеты доступны в верхнем раскрывающемся меню.
Примеры предустановок трассировки доступны в раскрывающемся меню Предустановка.
A. 3 цвета B. 6 цветов C. High Fidelity Photo
Щелкните значок меню ( _{^{_{), чтобы сохранить текущие настройки в качестве новой предустановки или удалить или переименовать существующие предустановки. Дополнительные сведения см. в разделе Сохранение предустановки трассировки.}}}
Задает вид трассируемого объекта. Объект трассировки состоит из двух компонентов: исходного исходного изображения и результата трассировки (векторного изображения). Вы можете просмотреть результат трассировки, исходное изображение, контуры и другие параметры. Вы можете щелкнуть значок глаза, чтобы наложить выбранный вид на исходное изображение.
Выберите вид трассируемого объекта
A. Результат трассировки B. Результат трассировки с контурами C. Контуры D. Контуры с исходным изображением E. Исходное изображение
Задает цветовой режим для результата трассировки. Доступные параметры определяют основные режимы цвета и оттенков серого для трассируемого графического объекта.
В зависимости от настроек параметра «Режим» появляются следующие настройки цвета:
Указывает количество цветов для использования в результате трассировки цвета. Если вы выбрали библиотеку документов в качестве палитры, вы можете выбрать образец. (Этот параметр доступен, только если для параметра Режим установлено значение Цвет.)
Отрегулируйте количество цветов в результате трассировки, если для параметра Режим установлено значение Цвет.
Указывает количество оттенков серого для использования в результате трассировки оттенков серого. (Этот параметр доступен, только если для параметра Режим установлено значение Оттенки серого.)
Отрегулируйте количество оттенков серого в результате трассировки, если для параметра Режим установлено значение Оттенки серого.
Указывает значение для создания черно-белого результата трассировки из исходного изображения. Все пиксели светлее порогового значения преобразуются в белые; все пиксели темнее порогового значения преобразуются в черные. (Этот параметр доступен, только если для параметра «Режим» установлено значение «Черно-белый».)
Отрегулируйте пороговое значение, чтобы преобразовать пиксели в черные или белые в результате трассировки, когда для параметра Режим установлено значение «Черно-белый».
Палитра
Задает палитру для создания цветной или полутоновой трассировки исходного изображения. (Этот параметр доступен, только если для параметра «Режим» установлено значение «Цветной» или «Оттенки серого».)
Вы можете выбрать один из следующих вариантов:
Автоматически переключается между ограниченной палитрой и полным тоном для трассировки в зависимости от входного изображения. Когда вы выбираете «Автоматически» для своей палитры, вы можете настроить ползунок «Цвета», чтобы изменить простоту и точность вектора в трассировке. Значение 0 означает упрощение за счет точности, а значение 100 означает точность или фотореалистичность за счет простоты.
Пример: Результат трассировки при выборе Автоматически
Использует небольшой набор цветов для палитры трассировки. Вы можете использовать ползунок «Цвет», чтобы уменьшить количество выбранных цветов.
Пример: Результат трассировки при выборе Ограничено
Используется весь набор цветов для палитры трассировки. Этот вариант лучше всего подходит для трассировки фотографий и создания фотореалистичных иллюстраций. При выборе этого параметра ползунок «Цвет» определяет изменчивость пикселей, составляющих каждую из областей заливки. Когда ползунок «Цвет» находится вправо, изменчивость меньше, что приводит к большему количеству путей, определяемых меньшими областями цвета. С другой стороны, когда ползунок находится влево, области заливки становятся меньше и больше.
Пример: Результат трассировки при выборе Full Tone
Использует существующую группу цветов для палитры трассировки. Эта опция позволяет вам определить точные цвета, которые вы хотите использовать в трассированном графическом объекте. Вы можете выбрать любую библиотеку цветов, которую вы загрузили, через панель «Образцы» для своей палитры трассировки.
Пример: трассировка результата при выборе «Библиотека документов»
Добавление библиотек цветов на панель «Образцы» из меню «Библиотеки образцов»
Чтобы открыть панель «Образцы», выберите «Окно» > «Образцы».
Щелкните значок меню библиотек образцов () в левом нижнем углу панели «Образцы». Либо выберите «Открыть библиотеку образцов» в меню палитры.
Выберите библиотеку из списка.
Чтобы добавить нужную группу цветов на панель «Образцы», нажмите кнопку «Сохранить группу цветов на панели образцов» (). Подробнее см. в разделе Использование библиотек образцов.
Добавьте библиотеки цветов на панель «Образцы» из меню «Библиотеки образцов». Выберите любую библиотеку цветов, которую вы загрузили через панель «Образцы», для палитры трассировки.
Добавьте библиотеки цветов на панель «Образцы» с помощью панели «Темы Adobe Color».
Чтобы открыть панель «Темы Adobe Color», выберите «Окно» > «Темы цвета».
Изучите множество общедоступных цветовых тем, доступных на вкладке «Обзор», или создайте свои собственные цветовые темы. Затем добавьте выбранную цветовую тему на панель «Образцы». Дополнительные сведения см. в разделе Использование панели «Темы Adobe Color».
Добавьте библиотеки цветов на панель «Образцы» из панели «Темы Adobe Color». Выберите любую библиотеку цветов, которую вы загрузили с помощью панели Adobe Color Themes, для палитры трассировки.
Дополнительные элементы управления
Настройте результат трассировки, используя дополнительные параметры в параметрах трассировки изображения.
Управляет расстоянием между трассируемой формой и исходной формой пикселя. Более низкие значения создают более свободную подгонку траектории; более высокие значения создают более плотную подгонку траектории.
Углы
Задает акцент на углах и вероятность того, что острый изгиб превратится в угловую точку. Более высокое значение приводит к большему количеству углов.
Указывает область в пикселях, которая игнорируется при трассировке. Чем выше значение, тем меньше шум.
Совет : Для изображения с высоким разрешением переместите ползунок «Шум» на более высокое значение (например, в диапазоне 20–50), чтобы добиться некоторого эффекта. Для изображения с низким разрешением установите его ниже (1–10).
Метод
Указывает метод трассировки. Вы можете выбрать один из следующих вариантов:
Название предустановки
Определение
Примыкание
Создает контуры выреза. Край одного пути точно такой же, как край соседнего пути.
Перекрытие
Создает сложенные пути. Каждый путь немного перекрывает соседний.
Создает заполненные области в результате трассировки.
Штрихи
Создает контуры штрихов в результате трассировки.
Обводка
Указывает максимальную ширину элементов исходного изображения, которые можно обвести. Элементы, ширина которых превышает максимальную ширину, в результате трассировки становятся выделенными областями.
Привязка кривых к линиям
Указывает, заменяются ли слегка изогнутые линии прямыми линиями и приближаются ли линии к 0 или 90 градусов привязываются к абсолютным 0 или 90 градусам.
Подсказка : этот вариант можно выбрать для геометрических рисунков или если фигуры на исходном изображении слегка повернуты.
Игнорировать белый
Указывает, заменяются ли области с белой заливкой без заливки.
Видео о трассировке см. в этом обучающем видео на Image Trace.
Откройте панель «Трассировка изображения», выбрав «Окно» > «Трассировка изображения».
Задайте параметры трассировки для предустановки с помощью панели «Трассировка изображения».
Вы не можете редактировать или удалять пресеты по умолчанию (пресеты по умолчанию указаны в квадратных скобках []). Однако вы можете сделать редактируемую копию стиля по умолчанию, выбрав стиль и выбрав «Сохранить как новый стиль» в меню панели.
Щелкните значок меню () и выберите «Сохранить как новый пресет».
Введите имя пресета и нажмите «ОК».
(Необязательно) Чтобы переименовать сохраненный пресет, щелкните значок меню () и выберите «Переименовать». Введите название пресета и нажмите «ОК».
(Необязательно) Чтобы удалить сохраненный пресет, щелкните значок меню () и выберите «Удалить».
Если вы удовлетворены результатами трассировки, вы можете преобразовать объект трассировки в пути. Этот последний шаг позволяет работать с результатом трассировки так же, как с другими векторными изображениями. После преобразования объекта трассировки вы больше не сможете настраивать параметры трассировки.
Выберите результат трассировки.
Чтобы преобразовать результат трассировки в пути, выполните одно из следующих действий:
Нажмите «Развернуть» на панели «Управление» или на панели «Свойства».
Выберите «Объект» > «Трассировка изображения» > «Развернуть».
Полученные пути сгруппированы вместе.
Чтобы разгруппировать сгруппированные пути, нажмите «Разгруппировать» на панели «Свойства». Либо выберите «Объект» > «Разгруппировать».
(необязательно) Чтобы упростить контуры путем удаления лишних опорных точек, выберите «Объект» > «Контур» > «Упростить». Дополнительные сведения см. в разделе Упрощение пути.
Вы также можете изменять форму или редактировать пути. Подробнее см. в разделе Настройка сегментов пути.
Чтобы раскрасить результат трассировки, преобразуйте его в группы с быстрой заливкой, выбрав нужные пути и выбрав «Объект» > «Быстрая заливка» > «Создать». Подробнее см. в разделе Группы с быстрой заливкой.

Чтобы отменить трассировку, но сохранить исходное изображение, отпустите объект трассировки.
Выберите объект трассировки.
Выберите «Объект» > «Трассировка изображения» > «Выпустить».
Еще нравится это
Использовать Live Trace | CS5 и более ранние версии
Импорт файлов изображений
Редактирование контуров
Настройка сегментов контура
Рисование идеального изображения
2 простых способа трассировки изображения в Adobe Illustrator
В Illus есть функция трассировки изображения Превратите рисунки от руки и растровые изображения в векторные изображения.
Вы когда-нибудь прослеживали почерк или рисунки с помощью ручки и бумаги? Идея та же, что и при трассировке в Adobe Illustrator. Другой способ трассировки изображения — использовать инструменты рисования и инструменты формы для трассировки контура растрового изображения.
Многие дизайнеры, в том числе и я, создают логотипы с помощью этого метода. Обведите контур, отредактируйте вектор и добавьте индивидуальный штрих, чтобы сделать их работу уникальной.
В этом уроке вы узнаете о двух способах трассировки изображения в Adobe Illustrator.
Подготовьте изображение и приступим.
Примечание: скриншоты из этого руководства взяты из версии Adobe Illustrator CC 2022 для Mac. Windows или другие версии могут выглядеть иначе.
Метод 1: трассировка изображения
Я собираюсь использовать это изображение, чтобы показать вам, как трассировать изображение с помощью трассировки изображения. Это займет всего два шага, если вы довольны предустановленным эффектом трассировки!
Шаг 1: Откройте изображение в Adobe Illustrator. Когда вы щелкните изображение, чтобы выбрать его, вы увидите Параметр Image Trace на панели Quick Actions в разделе Properties.
Шаг 2: Нажмите Image Trace , и вы увидите параметры трассировки.
Здесь представлен обзор предустановленных параметров трассировки изображения, и вы можете увидеть, какой эффект оказывает каждый параметр. Выберите эффект, который вам нравится.
Как видите, High Fidelity Photo векторизирует изображение, и оно выглядит почти как оригинальная фотография. Низкое качество фото по-прежнему довольно реалистичен и делает фотографию похожей на картину. От 3 цветов до 16 цветов , чем больше цветов вы выбираете, тем больше деталей отображается.
Оттенки серого превращает изображение в оттенки серого. Остальные варианты превращают изображение в черно-белое разными способами. Лично я почти не использовал варианты Line Art или Technical Drawing , потому что трудно получить правильную точку.
Помимо этих предустановленных параметров, вы также можете настроить эффект трассировки, изменив настройки на панели «Трассировка изображения». Вы можете открыть панель из верхнего меню Окно > Трассировка изображения .
Например, если вы хотите получить эффект трассировки между 6 и 16 цветами, вы можете переместить ползунок цвета вправо, чтобы увеличить количество цветов до 30.
Вот как это выглядит с 10 цветами .
Давайте посмотрим на другой пример настройки результата черно-белого логотипа. Если вы хотите показать больше темных областей, увеличьте Threshold .
Предустановленный порог результата трассировки черно-белого логотипа — 128. Вы можете видеть, что на изображении не слишком много деталей. Я переместил ползунок вправо, и вот как это выглядит, когда порог равен 180.
Теперь, если вы хотите отредактировать изображение, вы можете Развернуть и Разгруппировать , чтобы внести изменения.
Когда вы нажмете Развернуть , вы увидите контур результата трассировки.
После разгруппировки изображения можно выбрать отдельные пути и внести изменения.
Слишком много деталей? Хотите только обвести контур изображения, но опция Line Art не работает? Способ 2 проверки.
Способ 2. Отслеживание контура изображения
Вы можете использовать инструмент «Перо», карандаш, кисти или любые инструменты формы, чтобы обвести контур изображения. Например, это изображение фламинго уже является простой графикой, мы можем проследить его, чтобы еще больше упростить.
Шаг 1: Поместите и вставьте изображение в Adobe Illustrator.
Шаг 2: Уменьшите непрозрачность примерно до 60% и заблокируйте изображение. Этот шаг упростит процесс отслеживания. Уменьшение непрозрачности помогает более четко видеть путь трассировки, а блокировка изображения позволяет избежать случайного перемещения изображения во время трассировки.
Шаг 3 (необязательно): Создайте новый слой для трассировки. Я рекомендую трассировку на новом слое, потому что, если вам нужно полностью отредактировать контуры трассировки, изменения не повлияют на слой изображения.
Шаг 4: Используйте инструмент Pen Tool (P) , чтобы обвести контур. Если вы хотите добавить цвета к пути, вы должны закрыть путь, соединив первую и последнюю опорные точки пути.
Шаг 5: Используйте инструмент формы, карандаш или кисть, чтобы обработать некоторые детали контура. Например, глаза можно обвести с помощью инструмента «Эллипс», чтобы нарисовать круги, а для части тела мы можем использовать кисть, чтобы добавить детали.
Удалите фоновый слой и при необходимости исправьте детали. Вы можете отредактировать трассированное изображение и сделать его своим собственным стилем.
Заключение
Самый простой способ трассировки изображения — использовать функцию трассировки изображения, поскольку результат трассировки предустановлен, и вы всегда можете настроить результат на панели «Трассировка изображения».
Если вы хотите внести большие изменения в исходное изображение, вы можете использовать метод 2. Это хороший способ начать создавать собственные векторы и даже логотипы.
О Джун Эскалада
Окончила специальность «Креативная реклама», более восьми лет работала графическим дизайнером, специализируясь на брендинге и иллюстрации. Да, Adobe Illustrator — мой лучший друг, и я увлечен искусством и дизайном.
Трассировка изображений в Illustrator CC
Изучите два варианта трассировки изображений в Illustrator
Размещение изображения в качестве шаблона
Использование трассировки изображения
В этом учебном пособии представлены основы работы с Adobe Illustrator для трассировки изображений. Это первый урок в книге Adobe Illustrator CC Digital Classroom. Чтобы узнать больше о возможностях обучения работе с Adobe Illustrator, посетите классы Illustrator от AGI.
Illustrator часто используется для преобразования иллюстраций, отсканированных или визуализированных в программе рисования на основе пикселей, такой как Adobe Photoshop, в четкие векторные штриховые рисунки. Существует два способа трассировки изображений в Illustrator CC. Вы можете вручную отследить их, используя шаблонные слои и инструменты рисования, или вы можете использовать функцию трассировки изображения, которая более подробно обсуждается далее в этом разделе, которая автоматически преобразует растровое изображение в векторную графику.
В первой части упражнения вы поместите отсканированное изображение в качестве шаблона и воспроизведете его, используя только что полученные навыки работы с инструментом «Перо». Во второй части упражнения вы узнаете, как использовать функцию трассировки изображения со встроенными предустановками и пользовательскими настройками для преобразования растрового изображения в векторную графику.
Трассировка изображений в Illustrator путем размещения изображения в качестве шаблона
1 Создайте новый документ Illustrator, выбрав «Файл» > «Создать». В диалоговом окне «Новый документ» введите ai0502_work в текстовое поле «Имя файла». Выберите «Печать» в раскрывающемся меню «Профиль». Выберите «Письмо» в раскрывающемся меню «Размер», если он еще не выбран. Нажмите «ОК».
2 Выберите «Файл» > «Сохранить». Убедитесь, что вы находитесь в папке ai03lessons, и сохраните тип Adobe Illustrator. Когда появится диалоговое окно «Параметры Illustrator», нажмите «ОК».
3 Выберите «Файл» > «Поместить». В диалоговом окне «Место» перейдите в папку ai03lessons и выберите файл ai0502.tif. Установите флажок «Шаблон» в нижней части диалогового окна «Поместить», чтобы импортировать выбранное изображение в качестве слоя шаблона. Нажмите «Поместить». В документе появляется слабый контур грузовика.
Превратите свое изображение в шаблон, прежде чем размещать его на монтажной области.
4 Выберите инструмент «Перемещение» (), а затем щелкните в любом месте монтажной области, чтобы снять выделение с изображения грузовика.
5 На панели управления выберите «Нет» () в раскрывающемся меню «Цвет заливки» и выберите черный цвет в раскрывающемся меню «Цвет обводки», если он еще не выбран. Выберите 2 pt в раскрывающемся меню «Толщина обводки».
Установите атрибуты для векторного штриха.
6 Выберите инструмент «Перо» () на панели «Инструменты». Поместите курсор рядом с меткой 1, затем нажмите и отпустите, чтобы создать первую опорную точку пути вдоль шаблона трассировки для грузовика. При необходимости увеличьте масштаб, чтобы более четко увидеть шаблон.
Создайте первую опорную точку грузовика.
7 Нажмите и удерживайте клавишу Shift и щелкните вдоль контура грузовика рядом с меткой 2. Поскольку вы удерживали клавишу Shift, Illustrator создает прямую линию под углом 90° ко второй опорной точке.
8 Нажмите и удерживайте клавишу Shift и щелкните метку 3, чтобы продолжить обведение контура грузовика.
9 Удерживая нажатой клавишу Shift, щелкните вдоль кузова грузовика по меткам 4, 5, 6 и 7.
10 Линия между метками 7 и 8 проходит по диагонали, а не под углом 45° или 90°, поэтому отпустите клавишу Shift и щелкните метку 8.
Продолжайте рисовать грузовик.
11 Снова нажмите и удерживайте клавишу Shift и щелкните метки 9 и 10.
12 Отпустите клавишу Shift на клавиатуре и щелкните метку 11. До этого момента упражнение полностью касалось создания прямые линии и угловые точки; для линии между метками 11 и 12 вам нужно создать изогнутую линию.
Поскольку точка, созданная на метке 11, является угловой, инструмент «Перо» автоматически по умолчанию создает прямую линию между этой точкой привязки и следующей точкой привязки. Вы измените это поведение, преобразовав точку привязки из угла в изогнутую точку привязки.
13 Наведите инструмент «Перо» на опорную точку, созданную с меткой 11, и найдите символ «Преобразовать опорную точку» (), который появится рядом с инструментом. Щелкните и перетащите инструмент в направлении кривой, чтобы создать новый маркер направления.
При перетаскивании для создания маркера направления курсор
имеет вид стрелки без стержня.
14 Щелкните инструментом «Перо» на метке 12, чтобы создать плавную точку и завершить линию.
15 Удерживая клавишу Shift на клавиатуре, щелкните метки 13, 14, затем 15.
16 Полукруг между метками 15 и 16 представляет собой ту же проблему, с которой вы сталкивались ранее. Снова наведите инструмент «Перо» на только что созданную опорную точку. Удерживая нажатой клавишу Shift, щелкните и перетащите вверх, чтобы создать ограниченный маркер направления.
Переместите ручку направления вверх, чтобы начать другую кривую.
17 На метке 16 щелкните и перетащите курсор вниз, чтобы создать новую точку сглаживания и продолжить линию.
18 Наведите курсор на опорную точку, которую вы только что создали на метке 16, и щелкните ее, когда рядом с инструментом «Перо» появится символ «Преобразовать опорную точку» ( ). Удерживая нажатой клавишу Shift, щелкните метку 17, чтобы преобразовать точку кривой в угловую точку.
19 Повторяйте процесс, описанный в шаге 18, пока не достигнете опорной точки с номером 20. После того, как вы свернули опорную точку на метке 20, поместите курсор на метку 1. Рядом с инструментом «Перо» (), указывая, что это действие закроет путь, который вы только что нарисовали. Нажмите на опорную точку, чтобы завершить линию и закрыть путь.
20 Выберите «Файл» > «Сохранить», затем выберите «Файл» > «Закрыть».
Трассировка изображения в Adobe Illustrator путем размещения изображения с помощью Image Trace
Второй способ отслеживания изображения в Illustrator — использование функции трассировки изображения. Illustrator CC предоставляет функцию трассировки изображения, которая преобразует растровые изображения в редактируемые векторы. Используя функцию трассировки изображения, вы выбираете из множества предустановок, которые помогут вам создать наилучшее преобразование и достичь желаемых результатов.
Когда вы помещаете в документ растровое изображение, вы можете получить доступ к трассировке изображения двумя способами: с помощью предустановок по умолчанию, расположенных на панели управления, или с помощью панели трассировки изображения.
A. Автоцвет. B. Высокий цвет C. Низкий цвет.
D. Оттенки серого. Е. Черное и белое. Ф. Схема.
В верхней части панели «Трассировка изображения» расположены шесть кнопок предустановок: «Автоцвет», «Яркий цвет», «Низкий цвет», «Оттенки серого», «Черно-белый» и «Контур». Просто выберите свое изображение и выберите один из пресетов по умолчанию. Выбранный вами пресет будет отображаться в режиме реального времени на монтажной области.
Для настройки результатов может потребоваться тонкая настройка трассировки, которую можно выполнить вручную с помощью параметров на панели «Трассировка изображения». Вы можете контролировать количество используемых цветов, внешний вид пути и угла, сложность трассировки и многое другое.
Параметры трассировки изображения
Предустановка: определяет 11 типов предустановок трассировки.
Вид: определяет вид трассируемого объекта. Вы можете просмотреть результат трассировки, исходное изображение, контуры и другие параметры.
Режим: указывает, будет ли результат трассировки цветным, черно-белым или в оттенках серого.
Палитра: указывает палитру, используемую для определения количества цветов в результате трассировки. Чтобы разрешить Illustrator определять цвета, выберите «Автоматически» (этот параметр доступен, только если для параметра «Режим» установлено значение «Цвет»).
Настройки цвета: в зависимости от того, что выбрано для параметров «Режим» и «Палитра», отображаются следующие настройки цвета:
Цвета: количество цветов, используемых в результате трассировки (этот параметр доступен, только если для параметра «Режим» установлено значение «Цвет») .
Оттенки серого: количество оттенков серого, используемых в результате трассировки (этот параметр доступен, только если для параметра Режим установлено значение Оттенки серого).
Threshold: значение для создания черно-белого результата трассировки из исходного изображения (этот параметр доступен, только если для параметра Mode установлено значение Black and White).
Пути: Управляет расстоянием между формой трассируемого пути и исходной формой пути. Чем меньше значение, тем плотнее подходит путь; чем выше значение, тем свободнее подходит путь.
Углы: Определяет внешний вид углов. Более высокое значение приводит к большему количеству углов.
Шум: определяет область пикселей, которая игнорируется при трассировке.
Метод: Определяет метод трассировки:
Примыкание — этот параметр создает контуры с вырезами.
Перекрытие — этот параметр создает пути, которые накладываются друг на друга.
Заливки: Создает заполненные области в результате трассировки.
Штрихи: создает контуры штрихов в результате трассировки.
Привязать кривые к линиям: Определяет, следует ли заменять изогнутые линии прямыми линиями.
Игнорировать белый: указывает, следует ли заменять области, заполненные белым, без заливки.
1 Выберите «Файл» > «Открыть». В диалоговом окне «Открыть» выберите файл ai0503. ai и нажмите «Открыть». Этот файл Illustrator состоит из двух изображений, уже размещенных для вас на отдельных слоях для этого упражнения. Вы увидите только одно изображение, бананы, так как видимость целевого слоя в это время отключена.
2 Выберите «Файл» > «Сохранить как». В диалоговом окне «Сохранить как» убедитесь, что вы находитесь в папке ai03lessons, и назовите файл ai0503_work.ai, затем нажмите «Сохранить». Когда появится диалоговое окно «Параметры Illustrator», нажмите «ОК».
3 Сначала вы поработаете с изображением бананов, преобразовав его из растрового изображения в векторное изображение. Выберите инструмент «Масштаб» () на панели «Инструменты» и щелкните один раз в центре страницы, чтобы увеличить вид и лучше видеть результаты трассировки.
4 Используя инструмент «Выделение» (), щелкните изображение, затем выберите «Окно» > «Трассировка изображения». Появится панель «Трассировка изображения». Расположите панель сбоку от изображения, чтобы одновременно видеть и панель, и изображение.
Нажмите на картинку и откройте панель Image Trace.
5 В верхней части панели находятся шесть предустановленных параметров. Нажмите кнопку Автоцвет. Предварительный просмотр предустановки Auto-Color отображается на монтажной области в реальном времени.
Щелкните предустановку Auto-Color и просмотрите результаты на монтажной области.
6 Предустановка по умолчанию поможет вам начать работу, но вы можете настроить результаты трассировки перед расширением конечного изображения. Если вы не видите дополнительные параметры, щелкните стрелку слева от «Дополнительно» на панели «Трассировка изображения», чтобы развернуть дополнительные параметры.
7 В раскрывающемся меню «Палитра» выберите «Полный тон». В разделе «Дополнительные параметры» введите 25 % в поле «Пути», 50 % в поле «Углы» и 70 пикселей в текстовом поле «Шум», затем нажмите «Ввод» (Windows) или «Return» (Mac OS). Как вы можете видеть, эти небольшие корректировки обеспечивают гораздо лучший рендеринг исходного растрового изображения.
Внесите некоторые пользовательские настройки, чтобы улучшить результаты трассировки изображения.
Чтобы просмотреть исходное изображение, нажмите и удерживайте значок видимости, расположенный справа от раскрывающегося меню «Вид». Отпустите кнопку мыши, чтобы отключить предварительный просмотр и продолжить настройку.
8 Как только вы будете удовлетворены результатами, вы можете сохранить свой собственный пресет, чтобы снова использовать его на других изображениях. Нажмите на меню панели Preset и выберите Save as New Preset. В диалоговом окне «Сохранить предустановку трассировки изображения» введите «Полноцветное изображение» и нажмите «ОК».
Сохраните свой собственный пресет.
9 На панели управления нажмите кнопку «Развернуть», чтобы завершить трассировку и развернуть изображение в полностью редактируемое векторное изображение. Попробуйте использовать инструменты Selection и Direct Selection, чтобы поэкспериментировать с результатами.
Щелкните Развернуть на панели управления, чтобы завершить векторную трассировку.
10 Выберите «Файл» > «Сохранить». Оставьте файл открытым для следующего упражнения.
Работа с новым параметром «Метод трассировки изображения»
Одной из новых функций, с которыми стоит поэкспериментировать на панели «Трассировка изображения», является параметр «Метод». Можно выбрать один из двух методов:
Примыкание — этот вариант создает контуры выреза.
Перекрытие — этот параметр создает сложенные пути.
Чтобы понять разницу между этими двумя методами, выполните следующие действия:
1 Если панель «Слои» не отображается, выберите «Окна» > «Слои» или нажмите кнопку «Слои» ( ) в доке с правой стороны рабочей области. На панели «Слои» щелкните значок видимости () слева от слоя «Бананы», чтобы скрыть его, затем щелкните значок видимости слева от слоя «Цель», чтобы отобразить его.
2 Если панель Image Trace не отображается, выберите Windows > Image Trace. Используя инструмент «Выделение» ( ), щелкните изображение цели, чтобы выделить ее. В разделе «Метод» на панели «Трассировка изображения» выберите параметр «Примыкание». В верхней части панели нажмите кнопку предустановки Auto-Color (), затем нажмите кнопку «Развернуть» на панели управления.
3 Щелкните в любом месте монтажной области, чтобы отменить выбор изображения. Выберите инструмент «Прямое выделение» ( ) на панели «Инструменты», затем щелкните и перетащите внешний красный круг на мишени немного вправо. Вы заметите, что при выборе параметра «Примыкание» пути вырезаются в секциях, которые вы можете легко перемещать и редактировать.
Выберите метод примыкания в результатах.
Панель трассировки изображения.
4 Теперь давайте попробуем метод Overlapping, чтобы увидеть разницу. Выберите «Правка» > «Отменить перемещение», чтобы вернуть красный кружок на место, затем выберите «Правка» > «Отменить развернуть трассировку», чтобы отменить трассировку изображения и вернуть его в исходное растровое состояние.
5 Не снимая выделения с мишени, нажмите кнопку предварительной настройки автоцвета () на панели «Трассировка изображения», затем выберите кнопку «Перекрытие» для метода. Нажмите кнопку «Развернуть» на панели управления.
6 Щелкните в любом месте монтажной области, чтобы отменить выбор изображения. Выберите инструмент «Прямое выделение» () на панели «Инструменты», затем щелкните и перетащите внешний красный круг на мишени немного вправо. При выборе метода Overlapping пути накладываются друг на друга.
Выберите метод перекрытия в результатах.
Панель трассировки изображения.
7 Выберите «Файл» > «Сохранить», затем «Файл» > «Закрыть».
На новой панели «Трассировка изображения» доступно множество параметров. Попробуйте разместить собственное растровое изображение и поэкспериментировать с различными результатами трассировки.
Оба этих варианта могут предоставить вам трассированное изображение с помощью Adobe Illustrator.
Другие инструменты рисования
Хотя инструмент «Перо» определенно является наиболее универсальным инструментом рисования в приложении, существует несколько других инструментов рисования, предназначенных для выполнения определенных функций.
Перейти к следующему учебному пособию по Illustrator: использование инструментов «Отрезок линии» и «Дуга» в Illustrator >
Автоматическая трассировка Illustrator | Узнайте, как использовать функцию автоматической трассировки в иллюстраторе?
Auto Trace, как его название, показывающее его работу в качестве функции трассировки чего-либо. Да, это функция, с помощью которой вы можете отслеживать любое растровое изображение и преобразовывать его в векторную форму. С помощью этой функции вы можете отслеживать изображение с контуром или без него в соответствии с требованиями. Автоматическая трассировка позволяет выполнять трассировку в режиме серого цвета, в другом диапазоне цветовых комбинаций, в режиме черно-белого цвета и так далее. Это зависит от вашего выбора, вы можете использовать любой из методов отслеживания. В этой статье мы обсудим автоматическую трассировку на примере и узнаем важные параметры этой функции. В этом разделе мы собираемся узнать об автоматической трассировке Illustrator.
Как использовать функцию автоматической трассировки в иллюстраторе?
Автоматическая трассировка — очень интересная функция этого программного обеспечения, помогающая быстро отслеживать любое изображение, которое вы выбрали из любого места и хотите преобразовать в векторное изображение. Теперь у нас есть новый документ для начала нашей статьи, поэтому нажмите кнопку «Создать новый документ» на экране приветствия программного обеспечения Illustrator.
Выберите нужный размер документа в диалоговом окне «Новый» и нажмите кнопку «Создать».
Теперь давайте возьмем изображение, которое мы хотим обвести или преобразовать в векторную форму. Для этого перейдите в сохраненное место желаемого изображения, выберите его оттуда, а затем перетащите в область документа иллюстратора.
Установите его размер по вашему выбору. У нас есть два варианта перехода к функции трассировки изображения. Первый, когда вы выбираете любое изображение, у вас будут активны некоторые параметры и свойства на панели параметров этого программного обеспечения. На этой панели у вас будет вкладка «Трассировка изображения», которая находится рядом с вкладкой «Редактировать оригинал».
Следующий вариант — перейти в меню «Объект» строки меню и щелкнуть по нему. Вы найдете параметр «Трассировка изображения» в нижней части раскрывающегося списка с другими его подпараметрами.
Теперь давайте рассмотрим эту функцию, чтобы узнать о ней. Итак, перейдите к опции «Трассировка изображения» и нажмите «Создать», чтобы отследить выбранное изображение.
Теперь, после трассировки вашего изображения, он преобразует его в формат трассировки по умолчанию, то есть в черно-белую трассировку. После завершения трассировки у вас будут параметры опции «Трассировка изображения» на вкладке параметров.
Если вам нужна отдельная панель параметров параметра «Трассировка изображения», щелкните на вкладке «Панель трассировки изображения» панель параметров параметра «Трассировка изображения».
Это поле панели Image Trace. Перед изменением параметра в этом поле поставьте галочку On на кнопке Preview в нижней части этого поля.
У нас есть различные предустановки трассировки в этом поле с трассировкой цвета, трассировкой серого цвета, трассировкой эскиза и многими другими предустановками. Вы можете пойти с кем угодно, и я предлагаю вам проанализировать каждый пресет во время обучения, чтобы лучше понять трассировку.
Если выбрать вариант 6 цветов, то во время трассировки будет трассироваться максимальный цвет изображения.
Для лучшей трассировки на этом изображении я выберу предустановку трассировки 3 цветов и получу такой результат.
С помощью этой опции вы можете обвести это изображение контуром.
Если вы хотите проследить только контур выбранного изображения, выберите параметр «Контуры» или «Просмотр».
Теперь перейдите к опции Mode этого окна. Здесь, если вы выберете опцию «Оттенки серого», вы получите этот тип результата серого цвета.
Вы также можете выбрать черно-белый вариант для этого типа результата.
Здесь можно настроить параметры пресета. С помощью параметра «Шкала цветов» вы можете определить диапазон цветов, используемых в вашем изображении. Я предлагаю вам использовать минимум цвета для лучшего результата.
Теперь перейдите к опции «Дополнительно». Щелкните стрелку раскрывающегося списка этой опции, чтобы получить все дополнительные параметры дополнительной опции.
Масштаб пути определяет путь, используемый в вашем изображении. Если вы выберете меньшее значение пути, чем в вашем трассируемом изображении, путей будет меньше, но это может нарушить форму вашего изображения, поэтому при установке значения пути выберите минимальное значение и не нарушайте форму вашего изображения. . Минимальный путь даст вам меньше опорных точек в векторной форме, с которыми будет легко справиться.
Значение угла работает так же, как и параметр пути. Меньший угол означает меньше узлов, которые легко справятся с работой с векторной формой, но убедитесь, что выбранный вами угол не повредит векторную форму.
Значение шума будет определять пиксели, используемые в вашей векторной форме, поэтому в соответствии с вашими требованиями возьмите значение шума, но меньшее значение будет хорошим. Вы можете проверить лучший результат, изменив значение шума на шкале шума.
После того, как вы установите все параметры в поле трассировки изображения в соответствии с вашими предпочтениями, перейдите на вкладку параметров «Развернуть», которая находится на панели параметров, и щелкните ее, чтобы преобразовать изображение в путь путем трассировки…
И вы получите этот тип векторной формы.
Чтобы использовать все пути отдельно, щелкните правой кнопкой мыши это изображение и выберите пункт Разгруппировать в списке.
Я удалю фон этого изображения, выбрав и нажав кнопку удаления.
Теперь, чтобы изменить его цвет, выберите его с помощью инструмента прямого выбора и щелкните параметр «Перекрасить иллюстрацию» на панели параметров.
Здесь, в этом поле, вы найдете все цветовые шкалы, которые используются в этом изображении. В этом изображении используются 4 цвета. Выберите цветовую шкалу, щелкнув по ней, которую вы хотите изменить, затем щелкните квадрат цвета, который находится внизу этого диалогового окна для окна выбора цвета.

Выберите желаемый цвет, которым вы хотите заменить предыдущий цвет, затем нажмите кнопку «ОК».
Проделайте то же самое со всеми цветами, если хотите изменить все цвета.
Таким образом, вы можете использовать автоматическую трассировку в иллюстраторе.
Заключение
Так что вы думаете? Разве функция Auto Trace не является очень хорошей функцией иллюстратора после изучения этой статьи. Я думаю, что ваш ответ да; это очень интересная и полезная функция, с помощью которой вы можете быстро обвести любое изображение и преобразовать его в векторную форму.
Рекомендуемые статьи
Это руководство по автоматической трассировке в Illustrator. Здесь мы обсудим, как использовать функцию автоматической трассировки в иллюстраторе, на примере и изучим важные параметры этой функции. Вы также можете ознакомиться со следующими статьями, чтобы узнать больше:
Действие в Illustrator
Создать таблицу в Illustrator
Кисти в Illustrator
Эффект металла в Illustrator
Как использовать трассировку изображения в Illustrator за 4 простых шага
Случалось ли с вами когда-нибудь, что вы были готовы отправить свой дизайн на печать, но в последнюю минуту вы поняли, что ваше изображение не имеет нужного разрешения?
Угадайте, что? Одна из самых замечательных функций Adobe Illustrator здесь, чтобы спасти вас от катастрофы!
Эта замечательная функция называется «Трассировка изображения», и, если добавить несколько слов, это самый простой способ преобразовать любое растровое изображение в векторную трассировку.
Вам интересно, зачем вам это? Ну, потому что пиксели — это хорошо, но они не такие классные, как векторы!
Если вы уже некоторое время работаете с Adobe Illustrator, вы, вероятно, уже знаете об этом.
В отличие от растровых изображений, векторная графика состоит из математических путей, которые позволяют бесконечно масштабировать рисунок без потери качества. Это означает, что они гораздо более универсальны, гибки и просты в использовании.

Как использовать трассировку изображения в Illustrator
Чтобы использовать «Трассировку изображения» в Adobe Illustrator, выберите «Окно»> «Трассировка изображения». Поместите изображение, которое вы хотите обвести, и нажмите на него, чтобы выбрать. Теперь вы можете настроить параметры панели или выбрать один из пресетов из списка, включить «Предварительный просмотр», чтобы увидеть результаты в реальном времени, нажать «Расширить», если вы довольны результатом.
Вы должны иметь в виду, что для каждого отдельного изображения вам потребуются разные настройки, и, конечно же, весь процесс также зависит от результатов, которые вы ожидаете в конце. Так что здесь нет ничего правильного или неправильного.
Я предлагаю вам просто поиграть с настройками и посмотреть, как это выглядит, пока вы, наконец, не получите то, что ищете.
Прежде чем мы начнем, важно отметить, что этот ресурс поставляется с набором предустановок по умолчанию, которые сразу готовы к использованию.
Итак, если вам не хочется экспериментировать с инструментом или у вас просто нет времени, вы можете просто просмотреть эти предустановки и посмотреть, подходят ли какие-либо из них к вашим потребностям.

Шаг 1
Поместите изображение, которое вы хотите отслеживать.
Сначала самое главное, поэтому вам нужно открыть изображение, чтобы выполнить трассировку.
Перейдите к опции «Файл» в верхнем меню и нажмите «Открыть» (Ctrl+O),
Если вы уже работаете с файлом, выберите опцию «Поместить» (также в разделе «Файл»). Эта опция импортирует изображение, которое вы хотите, в файл, над которым вы уже работаете.

Шаг 2
Откройте панель «Трассировка изображения»
Перейдите в «Окно» в верхнем меню и выберите «Трассировка изображения».
После того, как вы открыли панель, нажмите, чтобы выбрать изображение, которое вы только что открыли, и вернитесь к панели, чтобы включить опцию «Предварительный просмотр», пока ваше изображение все еще выбрано.
Это позволит вам просматривать результаты в режиме реального времени, пока вы настраиваете параметры трассировки.
Не беспокойтесь, если сразу все выглядит не очень хорошо, существует множество вариантов, и вам нужно немного поэкспериментировать, прежде чем принять решение!

Шаг 3
Настройте параметры или выберите предустановку из списка.
Не волнуйтесь! Это может показаться немного ошеломляющим, но я обещаю вам, что если вы просто будете мудро следовать этим шагам, вы поймете, что это проще простого!
Если вы решили использовать предустановку для быстрого разрешения, нажмите «Предустановка», и вы увидите раскрывающееся меню со списком доступных предустановок. Не бойтесь протестировать их все, прежде чем принимать решение!
Если вы не можете найти то, что ищете в списке предустановок, перейдите к следующим параметрам.
Самое важное здесь — указать цветовой режим и количество цветов. Чем меньше количество цветов, тем меньше размер и разрешение файла.
Чтобы настроить цветовой режим, нажмите Mode и выберите один из вариантов, перечисленных ниже. Вы можете выбрать «Цвет», «Оттенки серого» или «Черно-белый».
Чтобы определить количество цветов, перейдите к пункту 9.0999 Палитра и сначала укажите тип палитры, которую вы хотите использовать.
Это окажет прямое влияние на количество цветов, доступных в Colors (точность цвета в процентах).
Таким образом, в зависимости от выбранной вами палитры вам будет доступен меньший или более широкий диапазон цветов. После этого вы можете вручную отрегулировать сумму.
Внизу вы найдете подменю «Дополнительно», которое позволяет настроить количество путей и еще больше уточнить трассировку.
Я предлагаю вам поэкспериментировать со значениями, чтобы увидеть, какие возможности и результаты вы можете получить. Это может быть не обязательно, но иногда может значительно улучшить результат.

Шаг 4
Расширить
После завершения настроек необходимо расширить внешний вид, чтобы трассировку можно было наконец векторизовать.
Перейдите в «Объект» в верхнем меню, выберите «Трассировка изображения» и нажмите «Расширить» в появившемся подменю.
И ты сделал это! Лучше всего то, что вы не только сможете создавать фантастические новые издания своих изображений, но и извлечете выгоду из универсальности векторного формата.

Часто задаваемые вопросы об использовании трассировки изображения в Illustrator

Как вручную выполнить трассировку изображения в Illustrator?
Если вы хотите обвести изображение старомодным способом, вы можете просто рисовать поверх изображения. Просто перенесите изображение в Illustrator, заблокируйте его в слое и начните рисовать поверх него на новом слое с помощью любого из инструментов от руки, таких как «Кисть» или «Карандаш».

Можно ли изменить цвета после применения «Трассировки изображения»?
Абсолютно! Теперь вы можете изменять и настраивать все, что хотите, потому что это векторное изображение. Это означает, что вы можете использовать любой из инструментов, доступных для цветов, и просто творить!

Как добиться, чтобы результаты трассировки выглядели точно так же, как на картинке?
В основном нельзя, но вполне точную версию можно сделать, если использовать предустановку «High Fidelity Photo». Это всегда будет зависеть от исходного качества вашего изображения и выбранного вами типа настройки.
Марсель
Привет, ребята! Это я, Марсель, он же Маски. Я получаю постоянный доход в Интернете и на MaschiTuts с радостью делюсь с вами тем, как я остаюсь на вершине игры! Я веду несколько высокодоходных блогов и веб-сайтов и люблю говорить об этих проектах всякий раз, когда у меня появляется возможность сделать это.

	Название предустановки	Определение
	Автоцвет	Создает постеризованное изображение из фотографии или произведения искусства
	Яркий цвет	Создает фотореалистичные изображения высокой точности
	Низкий цвет	Создает упрощенные фотореалистичные изображения
	Оттенки серого	Прослеживает рисунок до оттенков серого
	Черно-белый	Упрощает изображение до черно-белого изображения
	Контур	Упрощает изображение до черных контуров

	Название предустановки	Определение
	Примыкание	Создает контуры выреза. Край одного пути точно такой же, как край соседнего пути.
	Перекрытие	Создает сложенные пути. Каждый путь немного перекрывает соседний.
