Как создать логический раздел: Использование оснастки управления дисками — Windows Server

Использование оснастки управления дисками — Windows Server

• Статья
• 05/31/2022
• Чтение занимает 9 мин

В этой статье описывается, как использовать оснастку управления базовыми и динамическими дисками.

Применимо к:   Windows Server 2012 R2, Windows 10 — все выпуски
Оригинальный номер базы знаний:   323442

Вы можете использовать оснастку управления дисками в Windows Server 2003 для управления жесткими дисками, а также томами или разделами, которые они содержат. С помощью управления дисками можно создавать и удалять разделы, форматировать тома с помощью файловых систем FAT, FAT32 или NTFS, сменять базовые диски на динамические, а динамические диски — на базовые, а также создавать отказоустойчивые дисковые системы.

Большинство задач, связанных с диском, можно выполнять без перезагрузки компьютера, так как большинство изменений конфигурации вступает в силу немедленно. В этой статье описаны некоторые из наиболее распространенных задач управления хранилищем дисков, которые можно выполнять с помощью управления дисками.

Запуск управления дисками

Примечание

Для использования оснастки «Управление дисками» необходимо войти в систему в качестве администратора или члена группы администраторов.

1. Нажмите кнопку «Пуск», выберите пункт «Администрирование», а затем «Управление компьютером».

2. В дереве консоли выберите «Управление дисками».

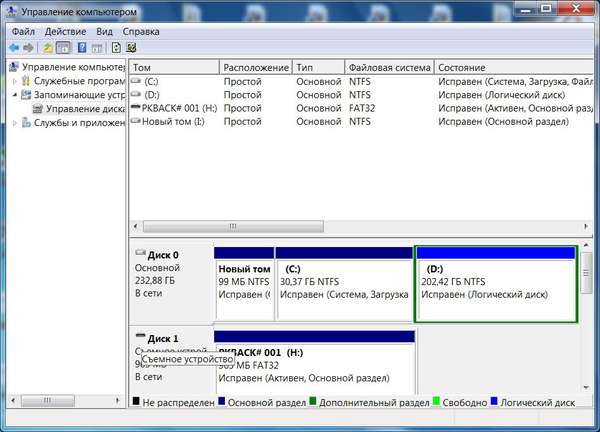

   В окне «Управление дисками» отображаются диски и тома в графическом представлении или представлении списка.

   Чтобы настроить режим просмотра дисков и томов в верхней или нижней области окна, в меню «Вид» наведите указатель мыши на пункт «Сверху» или «Снизу» и выберите нужное представление.

   Примечание

   Перед использованием нового неразмеченного диска в Windows (с разделами или обновленного до динамического диска) он должен содержать подпись диска. При первом запуске оснастки управления дисками после установки нового жесткого диска запускается мастер подписи и обновления диска. При отмене работы мастера при попытке создать раздел на новом жестком диске параметр «Создать раздел» может оказаться недоступен (будет неактивен).

Управление базовыми дисками

Хранилище базовых дисков поддерживает диски, ориентированные на раздел. Базовый диск — это физический диск, содержащий базовые тома (основные разделы, дополнительные разделы или логические диски). На дисках с основной загрузочной записью (MBR) можно создать до четырех основных разделов на базовом диске или до трех основных разделов и одного дополнительного раздела. Для создания логических дисков можно также использовать свободное пространство в дополнительном разделе. На дисках с таблицей разделов GUID можно создать до 128 основных разделов. Так как GPT-диски не ограничены четырьмя разделами, создавать дополнительные разделы на логических дисках не нужно.

Используйте базовые диски вместо динамических дисков на компьютерах под управлением Microsoft Windows XP Professional или являющихся членом Windows Server 2003, которые настроены на двойную или множественную загрузку в Microsoft Windows XP Home Edition, Microsoft Windows NT 4. 0, Microsoft Windows Millennium Edition (Me), Microsoft Windows 98 и более ранней версии или Microsoft MS-DOS. Эти операционные системы не могут получить доступ к данным, хранящимся на динамических дисках.

Примечание

Операционные системы Windows Server 2003 и Windows XP Professional не поддерживают многодисковые базовые тома (такие как составные, зеркальные, чередующиеся наборы или чередующиеся наборы с контролем четности), которые были созданы с помощью Windows NT 4.0 или более ранней версии.

Создание нового раздела или логического диска

1. В окне «Управление дисками» выберите один из создаваемых вариантов:

   • Чтобы создать новый раздел, щелкните правой кнопкой мыши незанятое пространство на базовом диске, где нужно создать раздел, и выберите команду «Создать раздел».

   -или-

   • Чтобы создать логический диск, щелкните правой кнопкой мыши свободное место в расширенном разделе, в котором нужно создать логический диск, и выберите команду «Создать логический диск».

2. На странице мастера создания разделов нажмите кнопку «Далее».

3. На странице «Выбор типа раздела» щелкните тип раздела, который нужно создать, и нажмите кнопку «Далее».

4. На странице «Указание размера раздела» укажите размер создаваемого раздела в мегабайтах (МБ), а затем нажмите кнопку «Далее».

5. На странице Назначение буквы диска или пути введите букву диска или путь к диску, а затем нажмите кнопку «Далее».

6. На странице «Форматирование раздела» укажите нужные параметры форматирования и нажмите кнопку «Далее».

7. На странице Завершение мастера создания раздела проверьте правильность выбранных параметров и нажмите кнопку «Готово».

Управление дисками создает новый раздел или логический диск и отображает его в соответствующем базовом диске в окне «Управление дисками». Если вы решили отформатировать раздел на шаге 6, начнется процесс форматирования.

Форматирование раздела или логического диска

1. В окне «Управление дисками» щелкните правой кнопкой мыши раздел или логический диск, который требуется отформатировать, а затем выберите пункт «Форматировать».
2. Укажите нужные параметры форматирования и нажмите кнопку «ОК».
3. Нажмите кнопку «ОК» при появлении запроса на подтверждение изменений в форматировании.

Просмотр свойств раздела или логического диска

1. В окне «Управление дисками» щелкните правой кнопкой мыши раздел или логический диск, свойства которого вы хотите просмотреть, а затем выберите пункт «Свойства».
2. Щелкните соответствующую вкладку, чтобы просмотреть свойство.

Удаление раздела или логического диска

1. В окне «Управление дисками» щелкните правой кнопкой мыши раздел или логический диск, который нужно удалить, а затем выберите команду «Удалить раздел» или «Удалить логический диск».

2. Нажмите кнопку «Да» при появлении запроса на подтверждение удаления.

   Примечание

   • При удалении раздела или логического диска удаляются все данные на этом разделе или логическом диске, а также сам раздел или логический диск.
   • Нельзя удалить системный раздел, загрузочный раздел или раздел, содержащий активный файл подкачки.
   • Нельзя удалить дополнительный раздел, если он не пуст. Перед удалением дополнительного раздела необходимо удалить все логические диски.

Смена базового диска на динамический

Прежде чем сменить базовый диск на динамический, обратите внимание на следующие инструкции:

• На любом базовом диске MBR, который требуется сменить на динамический диск, должно быть не менее 1 мегабайта (МБ) нераспределенного дискового пространства.
• При смене базового диска на динамический диск существующие разделы на базовом диске изменяются на простые тома на динамическом диске.
• После смены базового диска на динамический диск нельзя изменить динамические тома обратно на разделы. Сначала удалите все динамические тома на диске, а затем смените динамический диск обратно на базовый диск.
• Операционные системы Windows Server 2003, Windows XP Professional и Windows 2000 поддерживают динамические диски. После смены базового диска на динамический диск можно получить доступ только локально из этих операционных систем.

Чтобы сменить базовый диск на динамический, выполните следующие действия:

1. В графическом представлении окна «Управление дисками» щелкните правой кнопкой мыши базовый диск, который хотите сменить, и выберите команду Преобразовать в динамический диск.

   Примечание

   Чтобы щелкнуть правой кнопкой мыши базовый диск, щелкните правой кнопкой мыши серую область, содержащую заголовок диска в левой части области сведений об управлении дисками (например, диск 0).

2. Установите флажок рядом с каждым диском, который вы хотите сменить, и нажмите кнопку «ОК».

3. Если вы хотите просмотреть список томов на диске, щелкните «Сведения» в диалоговом окне Диски для преобразования.

4. Выберите команду «Преобразовать».

5. При появлении запроса на подтверждение преобразования нажмите кнопку «Да», затем «ОК».

Управление динамическими дисками

Хранилище динамических дисков поддерживает диски, ориентированные на том. Динамический диск — это физический диск, содержащий динамические тома. С помощью динамических дисков можно создавать простые тома, охватывающие несколько дисков тома (составные и чередующиеся тома), а также отказоустойчивые тома (зеркальные тома и тома RAID-5). Динамические диски могут содержать неограниченное количество томов.

Локальный доступ к динамическим дискам (и содержащимся в них данным) ограничен для компьютеров под управлением Windows Server 2003, Windows XP Professional или Windows 2000. Нельзя получить доступ или создать динамические тома на компьютерах, которые настроены на двойную или множественную загрузку в Windows Server 2003, Windows XP Professional или Windows 2000 и одной или нескольких версиях Windows XP Home Edition, Windows NT 4. 0 и более ранних версий, Windows Millennium Edition, Windows 98 Second Edition и более ранних версий или MS-DOS.

Динамические диски создаются при использовании команды Преобразование в динамические диски в оснастке управления дисками для изменения базового диска.

Создание простого или составного тома

1. В окне «Управление дисками» выберите один из создаваемых вариантов:
   • Чтобы создать простой том, щелкните правой кнопкой мыши незанятое пространство на динамическом диске, где вы хотите создать простой том, и выберите команду «Создать том».

   -или-

   • Чтобы создать составной том, щелкните правой кнопкой мыши незанятое пространство на динамическом диске, где нужно создать составной том, и выберите команду «Создать том».

2. На странице мастера создания тома нажмите кнопку «Далее».

3. На странице «Выбор типа тома» выберите Простой том или Составной том, а затем нажмите кнопку «Далее».

4. На странице выбора дисков выберите один из следующих вариантов:

   • При создании простого тома убедитесь, что диск, на котором вы хотите создать простой том, указан в поле Выбранные динамические диски.

   -или-

   • При создании составного тома выберите нужные диски в разделе Все доступные динамические диски, а затем нажмите кнопку «Добавить».

     Убедитесь, что диски, на которых требуется создать составной том, указаны в поле Выбранные динамические диски.

5. В поле «Размер» укажите нужный размер тома (в МБ) и нажмите кнопку «Далее».

6. На странице Назначение буквы диска или пути введите букву диска или путь к диску, а затем нажмите кнопку «Далее».

7. На странице «Форматирование тома» укажите нужные параметры форматирования и нажмите кнопку «Далее».

8. На странице Завершение мастера создания тома проверьте правильность выбранных параметров, а затем нажмите кнопку «Готово».

Расширение простого или составного тома

Если вы хотите увеличить размер простого или составного тома после его создания, вы можете расширить его, добавив нераспределенное свободное пространство на динамическом диске. Чтобы расширить простой или составной том, выполните следующие действия:

1. В окне «Управление дисками» щелкните правой кнопкой мыши простой или составной том, который требуется расширить, а затем выберите команду «Расширить том».

2. На странице мастера расширения тома нажмите кнопку «Далее».

3. На странице выбора дисков выберите диск или диски, на которых требуется расширить том, затем нажмите кнопку «Добавить».

4. Убедитесь, что диски, на которых требуется расширить том, указаны в поле Выбранные динамические диски.

5. В поле «Размер» укажите объем нераспределенного дискового пространства (в МБ), который нужно добавить, а затем нажмите кнопку «Далее».

6. На странице завершения мастера расширения тома проверьте правильность выбранных параметров и нажмите кнопку «Готово».

   Примечание

   • Вы можете расширить только тома NTFS или тома, которые еще не содержат файловую систему.
   • Если вы обновили Windows 2000 до Windows Server 2003 (или до Windows XP Professional), вы не сможете расширить простой или составной том, созданный в качестве базового тома, а затем измененный на динамический том в Windows 2000.
   • Невозможно расширить системный или загрузочный том.

Создание тома RAID-5

Том RAID-5 — это отказоустойчивый том, в котором данные и четность чередуются между тремя или более физическими дисками. В случае сбоя части одного физического диска можно восстановить данные на неисправном диске, используя данные и сведения о четности на исправных дисках.

Форматирование динамического тома

1. В окне «Управление дисками» щелкните правой кнопкой мыши динамический том, который требуется отформатировать, затем выберите команду «Форматировать».
2. Укажите нужные параметры форматирования и нажмите кнопку «ОК».
3. Нажмите кнопку «ОК» при появлении запроса на подтверждение изменений в форматировании.

Просмотр свойств динамического тома

1. В окне «Управление дисками» щелкните правой кнопкой мыши динамический том, для которого нужно просмотреть свойства, а затем выберите пункт «Свойства».
2. Щелкните соответствующую вкладку, чтобы просмотреть свойство.

Удаление динамического тома

1. В окне «Управление дисками» щелкните правой кнопкой мыши динамический том, который требуется удалить, и выберите команду «Удалить том».
2. Нажмите кнопку «Да» при появлении запроса на подтверждение удаления.

   Примечание

   • При удалении тома удаляются все данные на томе и сам том.
   • Невозможно удалить системный том, загрузочный том или любой том, содержащий активный файл подкачки.

Смена динамического диска обратно на базовый диск

Прежде чем сменить динамический диск обратно на базовый, необходимо удалить все тома с динамического диска.

Чтобы сменить динамический диск обратно на базовый, щелкните правой кнопкой мыши динамический диск, который вы хотите сменить обратно на базовый, в окне «Управление дисками», а затем нажмите Преобразовать в базовый диск.

Примечание

Чтобы щелкнуть диск правой кнопкой мыши, щелкните правой кнопкой мыши серую область, содержащую заголовок диска в левой части области сведений об управлении дисками (например, диск 0).

Устранение неполадок

Если диск или том неисправен, в окне «Управление дисками» отображаются описания состояния дисков и томов. Эти описания, показанные в следующем списке, содержат сведения о текущем состоянии диска или тома.

• В сети: это обычное состояние диска, когда диск доступен и работает правильно.

• Исправен: это нормальное состояние тома, когда том доступен и работает правильно.

• В сети (ошибки) (отображается только для динамических дисков): возможно, на динамическом диске обнаружены ошибки ввода-вывода.

  Чтобы устранить эту проблему, щелкните диск правой кнопкой мыши и выберите команду «Реактивировать диск», чтобы вернуть диск в состояние «В сети».

• Отключен от сети или отсутствует (отображается только для динамических дисков): возможно, диск недоступен. Эта проблема может возникнуть, если диск поврежден или временно недоступен.

  Чтобы решить эту проблему, устраните любые проблемы с диском, контроллером или подключением. Убедитесь, что физический диск включен и правильно подключен к компьютеру. Щелкните диск правой кнопкой мыши, а затем выберите «Реактивировать диск», чтобы вернуть диск в состояние «В сети».

Полный список описаний состояния диска и тома см. в справке по управлению дисками. (В оснастке «Управление дисками» щелкните меню «Действие» и выберите пункт «Справка»). )

Как разделить жесткий диск в Windows: пошаговая инструкция

Совсем недавно мы рассказывали, зачем делить жесткий диск или SSD на разделы. Теперь, собственно, о том, как эти разделы создать. Проще всего сделать это на этапе сборки компьютера и установки Windows. Но даже, если у вас уже установлена ОС и на диске есть ценная информация, создать разделы еще не поздно. Все файлы при этом можно сохранить. Итак, как разбить жесткий диск на компьютере с Windows 10 или более ранними версиями?

• Ремонт

  Как восстановить неисправный жесткий диск и обнаружить причину ошибок

Разделы: какие и сколько нужны?

Собственно, никаких ограничений здесь нет. Разве что с точки зрения здравого смысла. Многое зависит от объема вашего диска. Например, террабайтник не стоит делить больше, чем на 2 раздела. Диски от 2 Тбайт можно «порезать» и на 3. Важно лишь понять, для чего они будут служить. Вот один из возможных вариантов деления.

• Системный (от 500 Гбайт) — для работы системы и софта;
• Основной — для хранения файлов, документов;
• Медиа — для хранения фильмов, фотографий, видео;
• Игры — тут без комментариев.

Не стоит делать архивных разделов на большом HDD — ведь физически это один диск. Архивы должны храниться не в других разделах, а на другом, отдельном накопителе.

Слишком много разделов тоже плохо — скорее всего, они будут маленькими и быстро начнут переполняться.

Разделение дисков без потери данных

Типичная ситуация: вы купили компьютер с установленной ОС, на радостях поставили весь нужный софт, перенесли фото и видео, а потом задумались: а почему раздел всего один? Еще не поздно, можно увеличить разделить диск на виртуальные части.

Правило №1: перед тем, как делать что-то с жестким диском или SSD, создайте его копию (BackUp). Если информации слишком много, сохраните хотя бы самую важную.

Чтобы создать разделы на HDD с уже установленной Windows, можно воспользоваться программой для разделения диска. Точнее, софтом, умеющим делать это в том числе. Такие могут быть платными и бесплатными. Из последних рекомендуем Paragon Backup & Recovery Free.

Можно обойтись и без стороннего софта, используя имеющиеся возможности ОС. Как разделить жесткий диск  средствами Windows? Инструкция будет не такая уж сложная.

1. Откройте меню «Пуск» и, кликнув правой кнопкой мыши по пункту «Компьютер», найдите в контекстном меню параметр «Управление».
2. В открывшемся окне в списке слева вы берите «Управление дисками».
3. Щелкните правой кнопкой мыши по области диска C:, а затем в появившемся контекстном меню — «Сжать том». Система проведет анализ диска и предложит максимально возможный размер для сокращения системного раздела. Укажите такой размер сжатия, чтобы размер диска С был не меньше 150 Гбайт.
4. После сжатия системного раздела на диске появится область «Не распределен». Кликните по ней правой кнопкой мыши и выберите в контекстном меню «Создать простой том». Если вы хотите создать один логический диск, то подтвердите предложенный размер тома.
5. Нужны два и более разделов? Укажите свой размер первого создаваемого логического диска. Затем подтвердите форматирование раздела — по умолчанию предлагается NTFS — и при желании укажите нужную букву диска. То же самое проделайте со следующей оставшейся областью. Нажмите «Далее» и «Готово».

Как разбить систему на два диска при установке Windows

Сделать это гораздо проще, если у вас «свеженький» компьютер, на который вы только устанавливаете Windows 7, 8 или 10.

1. На начальном этапе установки после того, как вы зададите вариант «Полная установка», программа предложит выбрать раздел жесткого диска для инсталляции ОС. Укажите нужный раздел и нажмите «Далее». Затем кликните по ссылке «Настройка диска». После этого станут доступны несколько команд.
2. Выберите «Создать: создание нового раздела». Выделите в списке разделов незанятое место, нажмите кнопку «Создать» и введите размер в мегабайтах (лучше — от 100 Гбайт). Нажмите «Применить». При формировании первого раздела будет также автоматически создан раздел для загрузочных файлов (около 100 Мбайт).
3. После завершения инсталляции и первой загрузке Windows зайдите в меню «Пуск», кликните правой кнопкой по пункту «Компьютер» и выберите в контекстном меню «Управление». В открывшемся окне перейдите в раздел «Управление дисками». Выберите область «Не распределен» и повторите пункт 3 из совета для варианта 1. В Windows можно получить только три основных раздела, которые могут быть загрузочными, — четвертый создается уже как дополнительный.

• Эксплуатация

  Как отключить рекламу в Windows 10 полностью: практические советы

Как увеличить системный раздел, не форматируя диск

Еще один типичный случай: на вашем компьютере уже есть диск с несколькими разделами, в которых размещена информация. Однако Windows и программы настолько разрослись, что свободного места в системном разделе совсем не осталось. Не торопитесь бежать в магазин за новым винчестером — выход есть. Соседние разделы можно слегка ужать за счет незанятого пространства и передать высвобожденное место под файловую систему.

Однако перед подобной операцией настоятельно рекомендуем выполнить его очистку от ненужных файлов — например, утилитой CCleaner. Затем остается только приступить к перераспределению пространства. В Windows 7 и Windows 10 это можно сделать штатными средствами.

1. Одновременно нажмите клавиши «Win» и «R», чтобы открыть командную строку.
2. Введите в строке «compmgmt.msc» и нажмите «OK». Откроется вкладка «Управление компьютером».
3. Слева зайдите в пункт «Управление дисками», чтобы просмотреть все доступные диски и их разделы.
4. Кликните правой кнопкой мыши на жесткий диск, раздел которого требуется сжать, и выберите «Сжать том».

5. Теперь укажите, насколько вы хотите сжать раздел. Логично, что размер раздела можно уменьшить только на значение, которое не больше объема свободного пространства на диске. Это означает, что если у вас жесткий диск объемом 300 Гбайт, а из них занято 200 Гбайт, вы сможете сжать раздел на 100 Гбайт. Windows автоматически задаст максимальное значение в мегабайтах.
6. Подтвердите действие, нажав кнопку «OK». После этого раздел будет сжат.

После сжатия раздела нераспределенное пространство обозначается как «Не распределен». Именно оно и станет новым разделом.

• Щелкните правой кнопкой мыши на поле «Не распределен» и выберите «Создать простой том».
• Следуйте инструкциям «Мастера создания простого тома» и укажите размер нового раздела и файловую систему, которую вы хотите использовать.
• После этого новый раздел будет создан и доступен под новой (назначенной вами) буквой диска.

Чтобы разбить диск на разделы, также можно использовать программу MiniTool Partition Wizard.

Удобно, что помимо самой программы производитель предлагает на своем интернет-ресурсе абсолютно бесплатно еще и образ загрузочного диска. При установке не забудьте выбрать пункт «Настройка параметров» и отключить установку Яндекс браузера и расширений к нему.

Интерфейс утилиты довольно простой и даже базовых знаний английского достаточно, чтобы выполнить необходимые операции. В качестве альтернативы можно воспользоваться еще одним приложением, позаимствованным из мира Linux, — Gparted. Локализованный интерфейс можно получить в настройке ОС при старте загрузочного диска.

1. После запуска программы выберите диск, расположенный справа от системного раздела, и в контекстном меню нажмите на «Move/Resize».
2. В появившемся окне потяните мышью за левый край полосы дискового пространства и сдвиньте его вправо — до размера, необходимого для расширения системного диска. Скорректировать получаемый объем можно в поле «Unallocate Space Before». Нажмите «ОK».
3. Затем выберите системный диск С: и в контекстном меню опять нажмите на «Move/Resize». Потяните правый край полосы дискового пространства до конца вправо. Нажмите «ОK».
4. Итак, все готово: чтобы расширить ваш системный раздел С:. Кликните в верхнем меню по значку «Apply». Если информации в разделах было накоплено много, то процесс может быть длительным — позаботьтесь о том, чтобы питание компьютера не было отключено.

Читайте также:

• Как правильно покупать ноутбук «с рук»?
• Проверь работу компьютера: лучшие бесплатные утилиты для теста ПК
• 4 полезные программы для работы с жесткими дисками

их суть и преобразование из одного типа в другой – WindowsTips.Ru. Новости и советы

Разделы жесткого диска (они же называемые томами, они же партиции от англ. partition) могут быть основными и логическими. Другое название основного типа раздела диска – первичный. Основные (или первичные) разделы диска используются для запуска операционной системы. Это системный раздел С, где непосредственно установлена Windows, и небольшой раздел с зарезервированным пространством (100 Мб, 350 Мб или 500 Мб), который, начиная с версии 7, создается для нужд операционной системы. Логические разделы диска от основных функционально не отличаются. Что на основных, что на логических разделах диска – и там, и там хранится информация. Отличие заключается в том, что с логического раздела диска невозможен запуск Windows. Если превратить системный раздел С из основного в логический, Windows не во всех, но в большинстве случаев сможет полноценно функционировать.

Но она во всех подряд случаях не захочет загружаться, если логическим сделать ее технический небольшой раздел с зарезервированным пространством, где, в частности, хранятся данные загрузки.

Ниже в деталях поговорим о сути основных и логических разделов жесткого диска, а также рассмотрим способы преобразования их типа из одного в другой и наоборот.

Содержание:

1. Лимит числа основных разделов на диске;
2. Формирование основных и логических разделов;
3. Зачем менять логический раздел диска на основной и наоборот;
4. Установка Windows на логический раздел диска;
5. Программа Acronis Disk Director 12 для решения поставленных задач;
6. Преобразование основного раздела диска в логический и наоборот;
7. В завершение.

1. Лимит числа основных разделов на диске

На одном жестком диске должно быть не более 4-х основных разделов, если при этом нет логических. Если встает необходимость в создании более 4-х разделов диска, создаваемый 4-й раздел и все последующие разделы должны быть логическими. Так, после созданной тройки основных разделов 4-й раздел, называемый дополнительным или расширенным, будет представлять собой нечто контейнера, который, в свою очередь, можно делить на множество логических разделов.

2. Формирование основных и логических разделов

Штатная утилита управления дисками Windows не предоставляет пользователю возможность выбора типа раздела диска. Утилита сама обеспечивает оптимальный для большинства случаев расклад. Первые 3 создаваемых ею раздела – основные по умолчанию. А, начиная с 4-го, все создаваемые утилитой разделы автоматически создаются как логические.

По точно такому же принципу работает и сторонний менеджер дискового пространства – программа AOMEI Partition Assistant. Первые три раздела с настройками по умолчанию создаются как основные, а, начиная с 4-го – как логические. Но, в отличие от штатной утилиты Windows, AOMEI Partition Assistant предусматривает расширенный режим настроек создания раздела диска, где можно вручную выбрать для первой тройки создаваемых разделов основной или логический тип.

Еще один почитатель шаблонных предустановок – программа Paragon Hard Disk Manager. Ее настройки создания раздела диска по умолчанию тоже заточены под формирование первой тройки разделов как основных. И, как в предыдущей программе, при создании первой тройки разделов можно вручную сменить предустановленный основной тип на логический, значимый в программе как расширенный.

А вот программа Acronis Disk Director шаблонных параметров не придерживается. Форма создания нового раздела диска по умолчанию предусматривает создание логического раздела. Параметры типа раздела необходимо переназначить вручную – для создания основного раздела, соответственно, поставить галочки возле надписи «Основной» и возле надписи «Активный», если формируется раздел для Windows.

3. Зачем менять логический раздел диска на основной и наоборот

В каких случаях может возникнуть необходимость в смене логического типа раздела диска на основной и наоборот? Необходимость в проведении первой операции – это, как правило, те самые случаи неудачных экспериментов с преобразованием системных разделов Windows из основных в логические. Это также случаи возникновения проблем с установкой Windows, когда на жестком диске изначально были созданы только лишь логические разделы.

Необходимость в обратной операции – в преобразовании основного раздела в логический – возникает тогда, когда основных разделов на диске оказывается больше, чем нужно для конкретных ситуаций. Например, в случае восстановления Windows из резервной копии на раздел, отличный от исходного. Речь идет о переносе системы на другой, уже распределенный жесткий диск, где необходимо сохранить структуру и данные несистемных разделов, а на системный раздел восстановить из резервной копии «обжитую» Windows. Если жесткий диск имеет 4 основных раздела без логических или 3 основных, а все остальные являются логическими, программы для резервного копирования в некоторых случаях откажутся выполнять операцию по восстановлению Windows. Поскольку в составе резервной копии может содержаться не один системный раздел С, а еще и упомянутый выше технический раздел с зарезервированным пространством для нужд Windows. Этот небольшой раздел и системный раздел С по итогу завершения операции восстановления, будь она возможна, разделили бы основной раздел назначения на два раздела, при этом также основных. И таким образом нарушилось бы правило – или 4 основных раздела без логических, или 3 основных раздела, а все остальные логические. В этом случае проблема решается так: один из несистемных разделов, где хранятся пользовательские данные, преобразуется из основного в логический, каким, по сути, он и должен быть.

4. Установка Windows на логический раздел диска

При наличии на жестком диске основных разделов, даже если Windows целенаправленно устанавливать на логический раздел, операционная система сама в процессе установки преобразует его в основной. Windows даже выкрутится из ситуации, когда лимит основных разделов будет исчерпан. Она просто обустроит себе технический раздел на любом доступном основном разделе.

А вот если на жестком диске будут только лишь логические разделы, Windows на этапе выбора раздела диска устанавливаться не захочет. Проще всего дела будут обстоять, если на диске нет данных или они не представляют важности. В этом случае проблема легко решается подручными средствами самого установочного диска операционной системы. Существующие логические разделы диска удаляются кнопкой «Удалить»,

а на их месте формируются новые разделы с помощью кнопки «Создать».

На диске установки Windows 7 для доступа к этим кнопкам нужно жать опцию «Настройка диска».

Если делить диск на разделы не нужно, например, когда это 60-гигабайтный SSD, можно не создавать никаких разделов, а устанавливать Windows прямо на «Незанятое место на диске».

Но когда на жестком диске имеется большой объем данных, в таком случае без специальных программ для работы с дисковым пространством не обойтись. Необходимо раздел, на который планируется установка Windows, преобразовать из логического в основной.

5. Программа Acronis Disk Director 12 для решения поставленных задач

Назначенный при создании раздела основной или логический тип впоследствии изменить штатной утилитой управления дисками Windows невозможно. Для этого потребуется прибегнуть к более функциональным решениям в виде сторонних программ для работы с дисковым пространством компьютера, которые смогут провести операцию без удаления раздела, с сохранностью его данных. На фоне конкурентов в плане назначения разделам диска основного или логического типа Acronis Disk Director 12 выгодно отличается наличием «защиты от дурака». Тогда как, например, Paragon Hard Disk Manager бездумно согласится на эксперимент по преобразованию технического раздела Windows из основного в логический, Acronis Disk Director заботливо предупредит обо всех негативных последствиях планируемой операции.

Acronis Disk Director 12 настолько умная программа, что даже если эту операцию подтвердить, произойдет лишь эффект проведения операции, так сказать, обманка для «особо настойчивых». По-настоящему ничего не будет изменено, и после перезагрузки Windows технический раздел системы останется, как и прежде, основным.

Для критических случаев, когда Windows не загружается или попросту еще не установлена, Acronis Disk Director 12 в своем интерфейсе предусматривает создание загрузочного носителя.

После приветственного окошка выбираем «Windows-подобное представление» загрузочного носителя.

Пропускаем этап с параметрами ядра Linux.

Выбираем загрузочный носитель с поддержкой UEFI для компьютеров на базе этой BIOS или ограничиваемся обычной версией для 32-разрядных систем. Вариант выбора принципиален только для BIOS UEFI.

Далее определяемся с типом носителя и следуем соответствующим шагам мастера для завершения процесса.

Наконец, выставляем в BIOS приоритет загрузки с выбранного носителя и запускаем Acronis Disk Director 12.

6. Преобразование основного раздела диска в логический и наоборот

В окне Acronis Disk Director 12, будь это окно десктопной программы, или это интерфейс установочного носителя, выбираем нужный раздел диска. Выбирать можно хоть в таблице разделов диска вверху, хоть в визуальном их представлении внизу. Вызываем на разделе контекстное меню. Если это основной раздел, выбираем функцию «Преобразовать в логический».

Подтверждаем решение.

Применяем ожидающую операцию.

Еще раз подтверждаем решение нажатием кнопки «Продолжить».

Раздел преобразован в логический.

Аналогично происходит операция по преобразованию логического раздела диска в основной. На выбранном логическом разделе в контекстном меню выбираем функцию «Преобразовать в основной».

В отдельных случаях возвращения техническому разделу Windows основного типа таким путем потребуется дополнительно осуществить восстановление загрузочного сектора.

В завершение

Завершить эту статью хотелось бы напутствием для новичков, которые собираются экспериментировать с дисковым пространством компьютера. Проверять потенциал профессионального софта в этой области не обязательно на физическом диске компьютера. Для этих целей средствами Windows (в той же утилите управления дисками) можно создать виртуальный VHD-диск, инициализировать его и уже с ним проводить разного рода эксперименты.

Использовать оснастку управления дисками — Windows Server

• Статья
• 24.09.2021
• 11 минут на чтение

В этой статье описывается, как использовать оснастку «Управление дисками» для управления базовыми и динамическими дисками.

Применяется к:   Windows Server 2012 R2, Windows 10 — все выпуски
Исходный номер базы знаний:   323442

Для управления жесткими дисками и содержащимися на них томами или разделами можно использовать оснастку «Управление дисками» Windows Server 2003. С помощью «Управления дисками» вы можете создавать и удалять разделы; форматировать тома в файловых системах FAT, FAT32 или NTFS; изменить базовые диски на динамические диски и заменить динамические диски обратно на базовые диски; и создавать отказоустойчивые дисковые системы. Вы можете выполнять большинство задач, связанных с диском, без перезагрузки компьютера, поскольку большинство изменений конфигурации вступают в силу немедленно. В этой статье описываются некоторые из наиболее распространенных задач управления дисковым хранилищем, которые можно выполнять с помощью «Управления дисками».

Запустить Управление дисками

Примечание

Чтобы использовать Управление дисками, вы должны войти в систему как администратор или член группы администраторов.

1. Нажмите «Пуск», выберите «Администрирование», а затем нажмите «Управление компьютером».

2. В дереве консоли щелкните Управление дисками.

   В появившемся окне «Управление дисками» ваши диски и тома отображаются в графическом виде или в виде списка.

   Чтобы настроить отображение дисков и томов в верхней или нижней части окна, выберите пункт Сверху или Снизу в меню Вид, а затем выберите нужное представление.

   Примечание

   Прежде чем новый неразмеченный диск можно будет использовать в Windows (разметить его или обновить до Dynamic Disk), он должен содержать подпись диска. При первом запуске оснастки «Управление дисками» после установки нового жесткого диска запускается мастер подписи диска и обновления диска. Если вы отмените мастер, вы можете обнаружить, что при попытке создать раздел на новом жестком диске параметр «Создать раздел» недоступен (отображается серым цветом).

Как управлять базовыми дисками

Базовая дисковая память поддерживает диски с разделами. Базовый диск — это физический диск, содержащий базовые тома (основные разделы, дополнительные разделы или логические диски). На дисках с главной загрузочной записью (MBR) можно создать до четырех основных разделов на базовом диске или до трех основных разделов и одного расширенного раздела. Вы также можете использовать свободное место на расширенном разделе для создания логических дисков. На дисках с таблицей разделов GUID (GPT) можно создать до 128 основных разделов. Поскольку вы не ограничены четырьмя разделами на GPT-дисках, вам не нужно создавать расширенные разделы на логических дисках.

Используйте базовые диски вместо динамических на компьютерах под управлением Microsoft Windows XP Professional или Windows Server 2003, которые настроены на двойную или мультизагрузку с Microsoft Windows XP Home Edition, Microsoft Windows NT 4.0, Microsoft Windows Millennium Edition (Me), Microsoft Windows 98 или более ранней версии или Microsoft MS-DOS. Эти операционные системы не могут получить доступ к данным, хранящимся на динамических дисках.

Примечание

Операционные системы Windows Server 2003 и Windows XP Professional не поддерживают многодисковые базовые тома (например, составные, зеркальные, чередующиеся наборы или чередующиеся наборы с четностью), созданные с помощью Windows NT 4.0 или более ранней версии.

Создать новый раздел или логический диск

1. В окне «Управление дисками» выберите один для создания:

   • Чтобы создать новый раздел, щелкните правой кнопкой мыши нераспределенное пространство на основном диске, на котором вы хотите создать раздел, и выберите команду Создать раздел.

   -или-

   • Чтобы создать новый логический диск, щелкните правой кнопкой мыши свободное место в расширенном разделе, где вы хотите создать логический диск, и выберите Новый логический диск.

2. На странице Добро пожаловать на страницу мастера создания новых разделов нажмите кнопку Далее.

3. На странице «Выбор типа раздела» выберите тип раздела, который вы хотите создать, и нажмите кнопку «Далее».

4. На странице «Указание размера раздела» укажите размер создаваемого раздела в мегабайтах (МБ) и нажмите кнопку «Далее».

5. На странице Назначить букву диска или путь введите букву диска или путь к диску и нажмите кнопку Далее.

6. На странице «Формат раздела» укажите нужные параметры форматирования и нажмите «Далее».

7. На странице Завершение работы мастера создания раздела проверьте правильность выбранных параметров и нажмите кнопку Готово.

Управление дисками создает новый раздел или логический диск и отображает его на соответствующем базовом диске в окне Управление дисками. Если вы выбрали форматирование раздела на шаге 6, процесс форматирования начнется.

Форматирование раздела или логического диска

1. В окне «Управление дисками» щелкните правой кнопкой мыши раздел или логический диск, который требуется отформатировать, и выберите «Форматировать».
2. Укажите нужные параметры форматирования и нажмите кнопку ОК.
3. Нажмите OK, когда вам будет предложено подтвердить изменения форматирования.

Просмотр свойств раздела или логического диска

1. В окне «Управление дисками» щелкните правой кнопкой мыши раздел или логический диск, свойства которого вы хотите просмотреть, и выберите «Свойства».
2. Щелкните соответствующую вкладку, чтобы просмотреть свойство.

Удалить раздел или логический диск

1. В окне «Управление дисками» щелкните правой кнопкой мыши раздел или логический диск, который требуется удалить, и выберите «Удалить раздел» или «Удалить логический диск».

2. Нажмите Да, когда вам будет предложено подтвердить удаление.

   Примечание

   • При удалении раздела или логического диска удаляются все данные в этом разделе или логическом диске, а также сам раздел или логический диск.
   • Невозможно удалить системный раздел, загрузочный раздел или раздел, содержащий активный файл подкачки (подкачки).
   • Вы не можете удалить расширенный раздел, если этот расширенный раздел не пуст. Перед удалением расширенного раздела необходимо удалить все логические диски.

Замена базового диска на динамический

Перед заменой базового диска на динамический обратите внимание на следующие инструкции:

• У вас должно быть не менее 1 мегабайта (МБ) нераспределенного дискового пространства, доступного при любой основной загрузке запись (MBR) базового диска, который вы хотите изменить на динамический диск.
• При замене базового диска на динамический вы заменяете существующие разделы на базовом диске на простые тома на динамическом диске.
• После замены базового диска на динамический диск динамические тома нельзя снова преобразовать в разделы. Сначала удалите все динамические тома на диске, а затем снова измените динамический диск на базовый.
• Операционные системы Windows Server 2003, Windows XP Professional и Windows 2000 поддерживают динамические диски. После того как вы замените базовый диск на динамический, доступ к диску из этих операционных систем возможен только локально.

Чтобы изменить базовый диск на динамический:

1. В графическом представлении окна «Управление дисками» щелкните правой кнопкой мыши базовый диск, который требуется изменить, и выберите Преобразование в динамический диск .

   Примечание

   Чтобы щелкнуть правой кнопкой мыши базовый диск, необходимо щелкнуть правой кнопкой мыши серую область, содержащую заголовок диска, в левой части панели сведений «Управление дисками» (например, Диск 0).

2. Установите флажок рядом с диском, который вы хотите изменить, и нажмите кнопку ОК.

3. Если вы хотите просмотреть список томов на диске, нажмите «Подробности» в диалоговом окне «Диски для преобразования ».

4. Щелкните Преобразовать.

5. Нажмите «Да», когда вам будет предложено подтвердить преобразование, а затем нажмите «ОК».

Как управлять динамическими дисками

Хранилище динамических дисков поддерживает диски, ориентированные на тома. Динамический диск — это физический диск, содержащий динамические тома. С помощью динамических дисков можно создавать простые тома, тома, охватывающие несколько дисков (составные и чередующиеся тома), и отказоустойчивые тома (зеркальные тома и тома RAID-5). Динамические диски могут содержать неограниченное количество томов.

Локальный доступ к динамическим дискам (и содержащимся на них данным) ограничен компьютерами, работающими под управлением операционных систем Windows Server 2003, Windows XP Professional или Windows 2000. Вы не можете получить доступ или создать динамические тома на компьютерах, которые настроены на двойное загрузка или мультизагрузка Windows Server 2003, Windows XP Professional или Windows 2000 и одной или нескольких из Windows XP Home Edition, Windows NT 4.0 и более ранних версий, Windows Millennium Edition, Windows 98 Second Edition и более ранних версий или MS-DOS.

Динамические диски создаются при использовании команды Преобразовать в динамический диск в Управлении дисками для замены базового диска.

Создать простой том или составной том

1. В окне «Управление дисками» выберите один для создания:

   • Чтобы создать простой том, щелкните правой кнопкой мыши нераспределенное пространство на динамическом диске, где вы хотите создать простой том, и выберите команду Создать том.

   -или-

   • Чтобы создать составной том, щелкните правой кнопкой мыши нераспределенное пространство на динамическом диске, где вы хотите создать составной том, и выберите команду Создать том.

2. На странице Добро пожаловать на страницу мастера создания нового тома нажмите кнопку Далее.

3. На странице «Выбор типа тома» выберите Простой том или Составной том и нажмите кнопку Далее.

4. На странице «Выбор дисков» выберите один из следующих:

   • Если вы создаете простой том, убедитесь, что диск, на котором вы хотите создать простой том, указан в Выбранные динамические диски 9Коробка 0079.

   -или-

   • Если вы создаете составной том, выберите нужные диски в разделе Все доступные динамические диски и нажмите кнопку Добавить.

     Убедитесь, что диски, на которых вы хотите создать составной том, перечислены в поле Выбранные динамические диски .

5. В поле Размер укажите размер тома (в МБ) и нажмите кнопку Далее.

6. На странице Назначить букву диска или путь введите букву диска или путь к диску и нажмите кнопку Далее.

7. На странице «Формат тома» укажите нужные параметры форматирования и нажмите «Далее».

8. На странице Завершение работы мастера создания нового тома убедитесь, что выбраны правильные параметры, и нажмите кнопку Готово.

Расширение простого или составного тома

Если вы хотите увеличить размер простого или составного тома после его создания, вы можете расширить его, добавив нераспределенное свободное пространство на динамическом диске. Чтобы расширить простой или составной том:

1. В окне «Управление дисками» щелкните правой кнопкой мыши простой или составной том, который требуется расширить, и выберите «Расширить том».

2. На странице Добро пожаловать на страницу мастера расширения тома нажмите кнопку Далее.

3. На странице «Выбор дисков» выберите диск или диски, на которые вы хотите расширить том, а затем нажмите кнопку «Добавить».

4. Убедитесь, что диски, на которые вы хотите расширить том, перечислены в списке Выбраны динамические диски коробка.

5. В поле Размер укажите объем нераспределенного дискового пространства (в МБ), который вы хотите добавить, а затем нажмите кнопку Далее.

6. На странице Завершение работы мастера расширения тома убедитесь, что выбраны правильные параметры, и нажмите кнопку Готово.

   Примечание

   • Можно расширять только тома NTFS или тома, которые еще не содержат файловой системы.
   • Если вы выполнили обновление с Windows 2000 до Windows Server 2003 (или до Windows XP Professional), вы не сможете расширить простой или составной том, который вы изначально создали как базовый том, а затем превратили в динамический том в Windows 2000.
   • Вы не можете расширить системный или загрузочный том.

Создание тома RAID-5

Том RAID-5 — это отказоустойчивый том, в котором данные и четность распределены по трем или более физическим дискам. Если часть одного физического диска выходит из строя, вы можете восстановить данные на неисправном диске, используя данные и информацию о четности на работающих дисках.

Форматирование динамического тома

1. В окне «Управление дисками» щелкните правой кнопкой мыши динамический том, который требуется отформатировать, и выберите «Форматировать».
2. Укажите нужные параметры форматирования и нажмите кнопку ОК.
3. Нажмите OK, когда вам будет предложено подтвердить изменения форматирования.

Просмотр свойств динамического тома

1. В окне «Управление дисками» щелкните правой кнопкой мыши динамический том, свойства которого вы хотите просмотреть, и выберите «Свойства».
2. Щелкните соответствующую вкладку, чтобы просмотреть свойство.

Удаление динамического тома

1. В окне «Управление дисками» щелкните правой кнопкой мыши динамический том, который требуется удалить, и выберите «Удалить том».
2. Нажмите Да, когда вам будет предложено подтвердить удаление.

   Примечание

   • При удалении тома удаляются все данные на томе и сам том.
   • Нельзя удалить системный том, загрузочный том или любой том, содержащий активный файл подкачки (подкачки).

Преобразование динамического диска обратно в базовый диск

Перед преобразованием динамического диска обратно в базовый диск необходимо удалить все тома из динамического диска.

Чтобы снова превратить динамический диск в базовый, щелкните правой кнопкой мыши динамический диск, который вы хотите преобразовать в базовый диск, в окне «Управление дисками» и выберите Преобразование в базовый диск .

Примечание

Чтобы щелкнуть диск правой кнопкой мыши, щелкните правой кнопкой мыши серую область, содержащую заголовок диска, в левой части панели сведений об управлении дисками (например, Диск 0 ).

Устранение неполадок

При сбое диска или тома «Управление дисками» отображает описание состояния дисков и томов в окне «Управление дисками». Эти описания, показанные в следующем списке, информируют вас о текущем состоянии диска или тома.

• Онлайн: Это нормальное состояние диска, когда диск доступен и работает правильно.

• Исправен: это нормальное состояние тома, когда том доступен и работает правильно.

• В сети (ошибки) (отображается только для динамических дисков): на динамическом диске могли быть обнаружены ошибки ввода-вывода.

  Чтобы решить эту проблему, щелкните диск правой кнопкой мыши и выберите «Повторно активировать диск», чтобы вернуть диск в состояние «В сети».

• Не в сети или отсутствует (отображается только для динамических дисков): возможно, диск недоступен. Эта проблема может возникнуть, если диск поврежден или временно недоступен.

  Чтобы решить эту проблему, устраните все проблемы с диском, контроллером или подключением, убедитесь, что физический диск включен и правильно подключен к компьютеру, щелкните диск правой кнопкой мыши и выберите «Повторно активировать диск», чтобы вернуть диск в состояние «В сети».

Полный список описаний состояний дисков и томов см. в справке по управлению дисками. (В оснастке «Управление дисками» щелкните меню «Действие» и выберите «Справка».)

Как расширить логический и расширенный раздел с помощью fdisk

Задавать вопрос

Спросил 5 лет, 11 месяцев назад

Изменено 2 месяца назад

Просмотрено 92k раз

Я пытаюсь расширить раздел /dev/sda5, который является логическим разделом под расширенным разделом /dev/sda2.

Я хочу использовать fdisk .

Процедура должна состоять в том, чтобы удалить оба раздела, а затем создать их заново с точно такими же начальными секторами (1001470 и 1001472). Все идет хорошо, пока не будет создан логический раздел, в котором минимальный начальный сектор больше ( 1003518 ), чем необходимо.

$ sudo fdisk /dev/sda
Команда (m для помощи): p
Диск /dev/sda: 9,8 ГиБ, 10485760000 байт, 20480000 секторов
Единицы: секторы 1 * 512 = 512 байт
Размер сектора (логический/физический): 512 байт / 512 байт
Размер ввода/вывода (минимальный/оптимальный): 512 байт / 512 байт
Тип метки диска: dos
Идентификатор диска: 0x0cd7105f
Размер начальных и конечных секторов загрузки устройства Идентификатор типа
/dev/sda1 * 2048 999423 997376 487M 83 Linux
/dev/sda2 1001470 16775167 15773698 7,5G 5 Расширенный
/dev/sda5 1001472 16775167 15773696 7,5G 83 Linux
Раздел 5 удален.
Раздел 2 удален.
Команда (m для справки): n
Тип раздела
   p основной (1 основной, 0 расширенный, 3 бесплатных)
   e расширенный (контейнер для логических разделов)
Выберите (по умолчанию p):  e
Номер раздела (2-4, по умолчанию 2):
Первый сектор (999424-20479999, по умолчанию 999424):  1001470
Последний сектор, +секторы или +размер{K,M,G,T,P} (1001470-20479999, по умолчанию  20479999  ):
Создан новый раздел 2 типа «Расширенный» размером 9,3 ГБ.
Команда (m для справки): n
Все пространство основных разделов занято.
Добавляем логический раздел 5
Первый сектор (1003518-20479999, по умолчанию  1003520 ):  1001472
  Значение вне допустимого диапазона.


Я сделал это с parted , но это должно быть как-то возможно с fdisk.

 $ fdisk -V
fdisk из util-linux 2.27.1


• раздел
• fdisk

Действия согласно ответу Жиля:

$ sudo fdisk /dev/sda
Добро пожаловать в fdisk (util-linux 2.27.1).
Изменения останутся только в памяти, пока вы не решите их записать.
Будьте осторожны перед использованием команды записи.
Команда (m для помощи): p
Диск /dev/sda: 9,8 ГиБ, 10485760000 байт, 20480000 секторов
Единицы: секторы 1 * 512 = 512 байт
Размер сектора (логический/физический): 512 байт / 512 байт
Размер ввода/вывода (минимальный/оптимальный): 512 байт / 512 байт
Тип метки диска: dos
Идентификатор диска: 0x0cd7105f
Размер начальных и конечных секторов загрузки устройства Идентификатор типа
/dev/sda1 * 2048 999423 997376 487M 83 Linux
/dev/sda2  1001470  16775167 15773698 7. 5G 5 Расширенный
/dev/sda5  1001472  16775167 15773696 7.5G 83 Linux
Команда (m для помощи): d
Номер раздела (1,2,5, по умолчанию 5): 2
Раздел 2 удален.
Команда (m для справки): n
Тип раздела
   p основной (1 основной, 0 расширенный, 3 бесплатных)
   e расширенный (контейнер для логических разделов)
Выберите (по умолчанию p): e
Номер раздела (2-4, по умолчанию 2):
Первый сектор (999424-20479999, по умолчанию 999424):  1001470
Последний сектор, +sectors или +size{K,M,G,T,P} (1001470-20479999, по умолчанию 20479999):
Создан новый раздел 2 типа «Расширенный» размером 9,3 ГБ.
Команда (m для справки): n
Все пространство основных разделов занято.
Добавляем логический раздел 5
Первый сектор (1003518-20479999, по умолчанию 1003520):
Последний сектор, +sectors или +size{K,M,G,T,P} (1003520-20479999, по умолчанию 20479999):
Создан новый раздел 5 типа «Linux» размером 9,3 ГБ.
Команда (m для справки):  x
Экспертная команда (m для помощи):  б
Номер раздела (1,2,5, по умолчанию 5):
Новое начало данных (1001471-20479999, по умолчанию 1003520):  1001472
Экспертная команда (m для справки): p
Диск /dev/sda: 9,8 ГиБ, 10485760000 байт, 20480000 секторов
Единицы: секторы 1 * 512 = 512 байт
Размер сектора (логический/физический): 512 байт / 512 байт
Размер ввода/вывода (минимальный/оптимальный): 512 байт / 512 байт
Тип метки диска: dos
Идентификатор диска: 0x0cd7105f
Тип идентификатора сектора загрузки устройства Start-C/H/S End-C/H/S Attrs
/dev/sda1 * 2048 999423 997376 83 Linux 33/32 62/55/53 80
/dev/sda2  1001470  20479999 19478530 5 Удлинитель 62/23/86 250/23/209
/dev/sda5  1001472  20479999 19478528 83 Linux 62/57/118 250/23/209


Затем r (возврат в главное меню) и w (запись таблицы на диск).

В обычном интерфейсе Linux fdisk применяет ограничения выравнивания к разделам. Какие ограничения зависят от версии fdisk. В более старых версиях по умолчанию использовалось выравнивание цилиндров для совместимости со старыми операционными системами, несовместимыми с LBA. Когда LBA было немногим более двух десятков лет, fdisk перестала поддерживать такие древние системы по умолчанию и вместо этого переключилась на выравнивание по 1 МБ, что дает лучшую производительность на современных носителях.

В текущих версиях fdisk для создания разделов с любым выравниванием по секторам (512Б) нужно сначала создать раздел с желаемой конечной точкой, затем зайти в экспертное меню ( x ) и использовать команду b настроить начало раздела (это изменяет размер раздела, а не его конец). Это кажется довольно неуклюжим.

3

Fdisk старая программа, понимает только разделы MBR. Я думаю, что ваша проблема в измененной геометрии диска (головки, сектора на дорожку и дорожки). После дублирования данных со старого диска на новый с помощью команды dd (копирование из сектора в сектор) вы получили разделы, не выровненные по начальным секторам дорожки. Вот почему fdisk не позволяет вам создать начальный сектор раздела до того, как он будет сначала выровнен с началом сектора дорожки, где он был на старом диске.

Можно попробовать изменить геометрию нового диска в программе fdisk через команду в расширенном меню, но это неправильный путь. Используйте программы parted и gparted вместо старого fdisk.

Теперь скорость чтения и записи не зависит от выравнивания по начальному сектору дорожки каждого раздела.

2

Твой ответ

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Обязательно, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Глава 5. Дисковые перегородки

Глава 5. Разделы на диск

СОДЕРЖАНИЕ

О распределениях

Первичные, расширенные и логические

.0533 discovering partitions

fdisk -l

/proc/partitions

parted and others

partitioning new disks

recognising the disk

opening the disk with fdisk

empty partition table

create новый раздел

отображение нового раздела

о таблице разделов

основная загрузочная запись

partprobe

logical drives

GUID partition table

labeling with parted

partitioning with parted

practice: partitions

solution: partitions

This chapter continues on the hard disk devices from the previous один. Здесь мы поместим разделов на эти устройства.

Эта глава подготавливает вас к следующей главе, где мы размещаем файловых систем на наших разделах.

о разделах

первичный, расширенный и логический

Linux требует, чтобы вы создали один или несколько разделов . В следующих абзацах объясняется, как создавать и использовать разделы.

Геометрия и размер раздела обычно определяются начальным и конечным цилиндром (иногда по секторам). Разделы могут быть типа первичные (максимум четыре), расширенные (максимум один) или логические (содержится в расширенном разделе). Каждый раздел имеет поле типа , которое содержит код. Это определяет операционную систему компьютера или файловую систему разделов.

Таблица 5.1. primary, extended and logical partitions

Partition Type	naming
Primary (max 4)	1-4
Extended (max 1)	1-4
Логический	5-

имена разделов

в зависимости от устройств xdev/hs на жестких дисках конфигурация.

Далее идет номер раздела, начиная с 1. Таким образом, четыре (возможных) первичных раздела пронумерованы от 1 до 4. Подсчет логических разделов всегда начинается с 5. Таким образом, /dev/hda2 — это второй раздел на первом жестком диске ATA. , а /dev/hdb5 — это первый логический раздел на втором жестком диске ATA. То же самое для SCSI: /dev/sdb3 — это третий раздел на втором диске SCSI.

Таблица 5.2. Partition naming

partition	device
/dev/hda1	first primary partition on /dev/hda
/dev/hda2	second primary or расширенный раздел на /dev/hda
/dev/sda5	первый логический диск на /dev/sda
/dev/sdb6	второй логический на /dev/sdb

На рисунке ниже показаны два (шпиндельных) диска с разделами. Обратите внимание, что расширенный раздел — это контейнер, содержащий логические диски.

обнаружение разделов

fdisk -l

В приведенном ниже примере fdisk -l видно, что на /dev/sdb существуют два раздела. Первый раздел занимает 31 цилиндр и содержит раздел подкачки Linux. Второй раздел гораздо больше.

root@laika:~# fdisk -l /dev/sdb
Диск /dev/sdb: 100,0 ГБ, 100030242816 байт
255 головок, 63 сектора на дорожку, 12161 цилиндр
Единицы = цилиндры 16065 * 512 = 8225280 байт
   Система идентификаторов блоков начала загрузки устройства
/dev/sdb1 1 31 248976 82 Подкачка Linux / Solaris
/dev/sdb2 32 12161 97434225 83 Linux
root@лайка:~#

/proc/partitions

Файл /proc/partitions содержит таблицу со старшим и младшим номерами разделенных на разделы устройств, количеством их блоков и именем устройства в /dev . Проверьте с помощью /proc/devices , чтобы связать основной номер с правильным устройством.

paul@RHELv4u4:~$ cat /proc/partitions
мажор минор #блоки имя
   3 0 524288 хда
   3 64 734003 hdb
   8 0 8388608 сда
   8 1 104391 sda1
   8 2 8281507 сда2
   8 16 1048576 сдб
   8 32 1048576 шдк
   8 48 1048576 сдд
 253 0 7176192 дм-0
 253 1 1048576 дм-1

Старший номер соответствует типу устройства (или драйвера) и может быть найден в /proc/устройства . В этом случае 3 соответствует ide , а 8 — sd . Старший номер определяет драйвер устройства , который будет использоваться с этим устройством.

Младший номер является уникальным идентификатором экземпляра этого типа устройства. Файл devices.txt в дереве ядра содержит полный список старших и младших номеров.

раздельные и другие

Вас могут заинтересовать альтернативы fdisk , как и parted , cfdisk , sfdisk и gparted . Этот курс в основном использует fdisk для разбиения жестких дисков.

parted рекомендуется некоторыми дистрибутивами Linux для работы с хранилищем с gpt вместо mbr .

Ниже скриншот , разделенного на CentOS.

 [root@centos65 ~]#  об/мин -q parted
часть-2.1-21.el6.x86_64
[root@centos65 ~]#  разделил /dev/sda
Часть GNU 2.1
Использование /dev/sda
Добро пожаловать в GNU Parted! Введите «помощь», чтобы просмотреть список команд.
(разделенный)  печать
Модель: ЖЕСТКИЙ ДИСК ATA VBOX (scsi)
Диск /dev/sda: 42,9 ГБ
Размер сектора (логический/физический): 512Б/512Б
Таблица разделов: msdos
Номер Начало Конец Размер Тип Файловая система Флаги
 1 1049 КБ 525 МБ 524 МБ основная загрузка ext4
 2 525 МБ 42,9 ГБ 42,4 ГБ основной уровень
(parted)

разбиение новых дисков на разделы

В приведенном ниже примере мы купили новый диск для нашей системы. После правильного подключения нового оборудования вы можете использовать fdisk и parted для создания необходимых разделов. В этом примере используется fdisk , но нет ничего плохого в использовании parted .

распознавание диска

Сначала мы проверяем с помощью fdisk -l , видит ли Linux новый диск. Да, новый диск виден как /dev/sdb, но разделов на нем пока нет.

 root@RHELv4u2:~# fdisk -l

Диск /dev/sda: 12,8 ГБ, 12884
8 байт
255 головок, 63 сектора на дорожку, 1566 цилиндров
Единицы = цилиндры 16065 * 512 = 8225280 байт

Система идентификаторов блоков начала загрузки устройства
/dev/sda1 * 1 13 104391 83 Linux
/dev/sda2 14 1566 12474472+ 8e Linux LVM

Диск /dev/sdb: 1073 МБ, 1073741824 байт
255 головок, 63 сектора на дорожку, 130 цилиндров
Единицы = цилиндры 16065 * 512 = 8225280 байт

Диск /dev/sdb не содержит допустимой таблицы разделов

открытие диска с помощью fdisk

Затем мы создаем раздел с помощью fdisk на /dev/sdb. Сначала мы запускаем инструмент fdisk с /dev/sdb в качестве аргумента. Будьте очень осторожны, чтобы не разбить не тот диск!!

root@RHELv4u2:~# fdisk /dev/sdb
Устройство не содержит ни допустимой таблицы разделов DOS, ни Sun, SGI...
Создание новой метки диска DOS. Изменения останутся только в памяти,
пока вы не решите их написать. После этого, конечно, предыдущий
содержимое не подлежит восстановлению.

Предупреждение: неверный флаг 0x0000 таблицы разделов 4 будет исправлен...

пустая таблица разделов

Внутри инструмента fdisk мы можем ввести команду p , чтобы увидеть текущую таблицу разделов диска.

 Команда (m для справки): p

Диск /dev/sdb: 1073 МБ, 1073741824 байт
255 головок, 63 сектора на дорожку, 130 цилиндров
Единицы = цилиндры 16065 * 512 = 8225280 байт

Device Boot Start End Blocks Id System

создать новый раздел

Разделов пока не существует, поэтому мы выдаем n для создания нового раздела. Мы выбираем p для основного, 1 для номера раздела, 1 для начального цилиндра и 14 для конечного цилиндра.

 Команда (m для справки): n
Командное действие
e расширенный
р основной раздел (1-4)
п
Номер раздела (1-4): 1
Первый цилиндр (1-130, по умолчанию 1):
Использование значения по умолчанию 1
Последний цилиндр или +size или +sizeM или +sizeK (1-130, по умолчанию 130): 14

Теперь мы можем снова ввести p, чтобы проверить наши изменения, но они еще не записаны на диск. Это означает, что мы все еще можем отменить эту операцию! Но это выглядит хорошо, поэтому мы используем w , чтобы записать изменения на диск, а затем закрыть инструмент fdisk.

 Команда (m для справки): p

Диск /dev/sdb: 1073 МБ, 1073741824 байт
255 головок, 63 сектора на дорожку, 130 цилиндров
Единицы = цилиндры 16065 * 512 = 8225280 байт

Система идентификаторов блоков начала загрузки устройства
/dev/sdb1 1 14 112423+ 83 Linux

Команда (m для справки): w
Таблица разделов была изменена!

Вызов ioctl() для повторного чтения таблицы разделов.
Синхронизация дисков.
root@RHELv4u2:~#

отобразить новый раздел

Давайте еще раз проверим с помощью fdisk -l , чтобы убедиться, что реальность соответствует нашим мечтам. Действительно, на снимке экрана ниже показан раздел в /dev/sdb.

root@RHELv4u2:~# fdisk -l

Диск /dev/sda: 12,8 ГБ, 12884
8 байт
255 головок, 63 сектора на дорожку, 1566 цилиндров
Единицы = цилиндры 16065 * 512 = 8225280 байт

Система идентификаторов блоков начала загрузки устройства
/dev/sda1 * 1 13 104391 83 Linux
/dev/sda2 14 1566 12474472+ 8e Linux LVM

Диск /dev/sdb: 1073 МБ, 1073741824 байт
255 головок, 63 сектора на дорожку, 130 цилиндров
Единицы = цилиндры 16065 * 512 = 8225280 байт

Система идентификаторов блоков начала загрузки устройства
/dev/sdb1 1 14 112423+ 83 Linux
root@RHELv4u2:~#

о таблице разделов

главная загрузочная запись

Информация таблицы разделов (первичный и расширенный разделы) записывается в основную загрузочную запись или mbr . Вы можете использовать dd для копирования MBR в файл.

В этом примере основная загрузочная запись копируется с первого жесткого диска SCSI.

 dd if=/dev/sda of=/SCSIdisk.mbr bs=512 count=1

Этот же инструмент можно использовать для удаления всей информации о разделах на диске. В этом примере в основную загрузочную запись записываются нули.

 dd if=/dev/zero of=/dev/sda bs=512 count=1

Или стереть весь раздел или диск.

 dd if=/dev/zero of=/dev/sda

partprobe

Не забывайте, что после восстановления главной загрузочной записи с dd вам нужно заставить ядро ​​перечитать таблица разделов с partprobe . После запуска partprobe разделы можно использовать снова.

 [root@RHEL5 ~]# детальный зонд
[корень@RHEL5 ~]#

логических дисков

Таблица разделов не содержит информации о логических дисках . Таким образом, резервная копия dd mbr работает только для основного и расширенного разделов. Для резервного копирования таблицы разделов, включая логические диски, вы можете использовать sfdisk .

В этом примере показано, как выполнить резервное копирование всей информации о разделах и логических дисках в файл.

 sfdisk -d /dev/sda > parttable.sda.sfdisk

В следующем примере копируется mbr и вся информация логического диска из /dev/sda в /dev/sdb.

 sfdisk -d /dev/sda | sfdisk /dev/sdb

Таблица разделов GUID

gpt была разработана из-за ограничений схемы разделения 1980-х годов mbr (например, можно определить только четыре раздела, и они имеют максимальный размер два терабайта) .

С 2010 года gpt входит в состав uefi , но он также используется в системах bios .

Более новые версии fdisk отлично работают с gpt , но большинство производственных серверов сегодня (середина 2015 г.) все еще имеют более старый fdisk. . Вместо этого вы можете использовать parted .

маркировка с помощью parted

parted — это интерактивный инструмент, как и fdisk . Введите help в parted для получения списка команд и параметров.

На этом снимке экрана показано, как запустить parted для управления разделами на /dev/sdb .

 [root@rhel71 ~]#  parted /dev/sdb
Часть GNU 3.1
Использование /dev/sdb
Добро пожаловать в GNU Parted! Введите «помощь», чтобы просмотреть список команд.
(parted)

Каждая команда также имеет встроенную справку. Например, help mklabel перечислит все поддерживаемые метки. Обратите внимание, что в этой книге мы обсуждали только mbr (msdos) и gpt .

 (разделенный)  помощь mklabel
 mklabel,mktable LABEL-TYPE создать новую метку диска (таблицу разделов)
    LABEL-TYPE является одним из: aix, amiga, bsd, dvh, gpt, mac, msdos, pc98, sun, loop.
(parted)

Создаем метку mbr .

 (разделенный)  mklabel msdos  >
Предупреждение. Существующая метка диска в /dev/sdb будет уничтожена, а все данные на
этот диск будет потерян. Вы хотите продолжить?
Да нет? да
(разделенный)  mklabel gpt
Предупреждение. Существующая метка диска в /dev/sdb будет уничтожена, а все данные на
этот диск будет потерян. Вы хотите продолжить?
Да нет? Д
(расстались)

разделение с помощью parted

После маркировки легко создавать разделы с parted . Этот снимок экрана начинается с неразмеченного (но помеченного gpt ) диска.

 (разделенный)  печать
Модель: ЖЕСТКИЙ ДИСК ATA VBOX (scsi)
Диск /dev/sdb: 8590 МБ
Размер сектора (логический/физический): 512Б/512Б
Таблица разделов: gpt
Флаги диска:
Номер Начальный Конечный Размер Файловая система Имя Флаги
(parted)

В этом примере показано, как создать два основных раздела одинакового размера.

 (разделенный)  mkpart первичный 0 50%
Предупреждение. Результирующий раздел не выровнен должным образом для обеспечения наилучшей производительности.
Игнорировать/Отменить? я
(разделенный)  mkpart первичный 50% 100%
(parted)

Подтвердить с помощью напечатать и выйти с помощью quit . Поскольку parted работает непосредственно на диске, нет необходимости в w(rite) , как в fdisk .

 (разделенный)  печать
Модель: ЖЕСТКИЙ ДИСК ATA VBOX (scsi)
Диск /dev/sdb: 8590 МБ
Размер сектора (логический/физический): 512Б/512Б
Таблица разделов: gpt
Флаги диска:
Номер Начальный Конечный Размер Файловая система Имя Флаги
 1 17,4 КБ 4295 МБ 4295 МБ основной
 2 4295 МБ 8589 МБ 4294 МБ основной
(расстались)  уволиться
Информация: Возможно, вам потребуется обновить файл /etc/fstab.
[root@rhel71 ~]#

практика: разделы

1. Используйте fdisk -l для отображения существующих разделов и размеров.

2. Используйте df -h для отображения существующих разделов и размеров.

3. Сравните вывод fdisk и df .

4. Создайте первичный раздел размером 200 МБ на небольшом диске.

5. Создайте основной раздел размером 400 МБ и два логических диска по 300 МБ на большом диске.

6. Используйте df -h и fdisk -l для проверки своей работы.

7. Еще раз сравните выходные данные fdisk и df . Обе команды отображают новые разделы?

8. Создайте резервную копию с dd из mbr , которая содержит основной раздел размером 200 МБ.

9. Сделайте резервную копию таблицы разделов , содержащей 400-мегабайтный основной и 300-мегабайтный логический диски. Убедитесь, что логические диски находятся в резервной копии.

10. (опционально) Удалите все разделы с помощью fdisk. Затем восстановите свои резервные копии.

решение: разделы

1. Используйте fdisk -l для отображения существующих разделов и размеров.

 от имени root: # fdisk -l

2. Используйте df -h для отображения существующих разделов и размеров.

 df -h

3. Сравните вывод fdisk и df .

 Некоторые разделы будут перечислены в обоих выходных данных (возможно, /dev/sda1 или /dev/hda1).

4. Создайте основной раздел размером 200 МБ на небольшом диске.

 Выберите один из добавленных дисков (в этом примере используется /dev/sdc).
root@rhel53 ~# fdisk /dev/sdc
...
Команда (m для справки): n
Командное действие
   e расширенный
   р основной раздел (1-4)
п
Номер раздела (1-4): 1
Первый цилиндр (1-261, по умолчанию 1): 1
Последний цилиндр или +size или +sizeM или +sizeK (1-261, по умолчанию 261): +200м
Команда (m для справки): w
Таблица разделов была изменена!
Вызов ioctl() для повторного чтения таблицы разделов.
Синхронизация дисков.


5. Создайте основной раздел размером 400 МБ и два логических диска по 300 МБ на большом диске.

 Выберите один из добавленных вами дисков (в этом примере используется /dev/sdb)

 fdisk /dev/sdb

 внутри fdisk : n p 1 +400m введите --- n e 2 введите введите --- n l +300m (дважды )

6. Используйте df -h и fdisk -l для проверки своей работы.

 fdisk -l ; df -h

7. Еще раз сравните вывод fdisk и df . Обе команды отображают новые разделы?

 Вновь созданные разделы видны с помощью  fdisk  .

 Но они не отображаются  df  .

8. Создайте резервную копию с dd из mbr , которая содержит основной раздел размером 200 МБ.

 dd if=/dev/sdc of=bootsector.sdc.dd count=1 bs=512

9. Сделайте резервную копию таблицы разделов , содержащей первичный 400 МБ и логический диски 300 МБ.
