Урок 05. Управление блоками в AutoCAD

Большие библиотеки содержащие блоки, должны быть хорошо структурированы и легко управляемы для того что бы быстро находить в них нужные блоки. Кроме того стоит обратить внимание на слои которые используются, при определении блоков, для того что бы получить желаемый результат при их вставке в чертеж.

Работа со слоями

При вставке блока в чертёж он определяется в текущий слой, после чего его можно переопределить в соответствующий слой. Параметры слоя в котором находится блок стандартны и представляют собой цвет линий, тип линий и их толщину. Ниже приведена таблица методов  применения слоев при вставке блока с описанием результатов, хотя некоторые различия таковых незначительны.

Свойства компонентов блока и вставка объектов результаты

Графические параметры компонентов	Результаты вставки
На любом слое (кроме слоя 0) , с цветом, весом линий и типом линий ПОСЛОЮ	Блок сохраняет свойства этого слоя. Если вставить блок в другой чертеж без этого слоя, будет автоматически создан соответствующий слой. Если вставить блок в другой чертеж с этим слоем, но слой имеет свой цвет, вес и тип линий, блок использует свойства слоя чертежа отличные от свойств блока. При вставке блока на другом слое, блок сохраняет свои свойства слоя, на котором он был создан, но в палитре свойств отображается как слой , на котором он был вставлен, потому что отображение слоя определяется объектом, а не вставленным в него компонентами.
На любом слое (включая слой 0) , в случае если цвет, вес и тип линий установлены в слое	Блок сохраняет цвет, тип линий и веса линий со свойствами, которые были установлены. Если вставить блок в другой чертеж, автоматически создается слой, на котором исходные объекты были созданы.
На любом слое (кроме слоя 0) , с цветом, весом линий и типом линий ПОБЛОКУ	Блок использует цвет  текущей настройки цвета ( Если текущий цвет ПОСЛОЮ, блок использует н текущий цвет слоя). Если вставить блок в другой чертеж, создается слой на котором исходные объекты были созданы. Примечание: Если цвет, тип линий и веса линий установлены ПОБЛОКУ при создании объектов для блока, объекты всегда отображаются с черными/белый цвет, устанавливая непрерывный тип и толщину линий по умолчанию.
На слое 0 (с цветом, типом линий и весом линий установлено  ПОБЛОКУ или слою)	Блок использует свойства слоя на котором он установлен, при вставки блока в другой чертеж никакие слои не создаются.

Как видно из таблицы, тщательный подбор свойств слоя, который используется при создании блока имеет важное значение. Два метода установки параметров объектов ПОБЛОКУ и их создание на 0 слое, создает блок-хамелеон, который принимает свойства слоя в котором он вставляется. Использование двух других методов, сохраняет свойства блока не зависимо от того в какой он слой вставляется.

Расчленение блоков

В предыдущих лекциях мы уже рассказывали о переопределении блоков. Для того что бы расчленить блок используйте команду:

Расчленить (РАСЧ)

Способы ввода команды:

• Выполнить команду: Редактировать>
  Расчленить.
• Ввести в командной строке РАСЧ

Расчленение блока с вложенными блоками расчленяет только верхний, вложенные блоки расчленяются в последующем.

При расчленении блоков созданных в слое 0 или с графическими параметрами ПОБЛОКУ, графические свойства объектов: толщина, цвет и тип линий, приводятся к параметру по умолчанию – черный/белый цвет линий, сплошная линия и толщина линий по умолчанию.

При изменении масштаба блока по осям, объекты сохраняют свои формы и размеры при разрушении. Например в блоке была вставлена окружность при масштабе Х,Y-1,2 окружность отображается эллипсом, после применение команды РАСЧ исходный объект останется эллипсом.

Редактирование блоков

Существует несколько способов внесения изменений в блок, не разрушая его.

Редактор блоков

Способ ввода команды:

1. Двойной щелчок  по любому вставленному в чертеж блоку
2. Нажать пиктограмму на панели
3. Выполнить команду Сервис>Редактор блоков
4. Ввести в командной строке БЛОКРЕД

После вызова команды будет открыто окно Редактирование определения блока, содержащие список блоков включенных в чертеж. Для редактирования выберите необходимый блок и нажмите ОК, после чего откроется Редактор блоков. Более подробно о редакторе блоков мы расскажем в следующем уроке.

Обновление блоков

Как уже было рассказано в предыдущих уроках при изменении блока, все его копии автоматически обновляются. Но если вы вставили файл в чертеж, что бы использовать в качестве блока, а затем изменили этот файл, в текущим чертеже он не обновится.

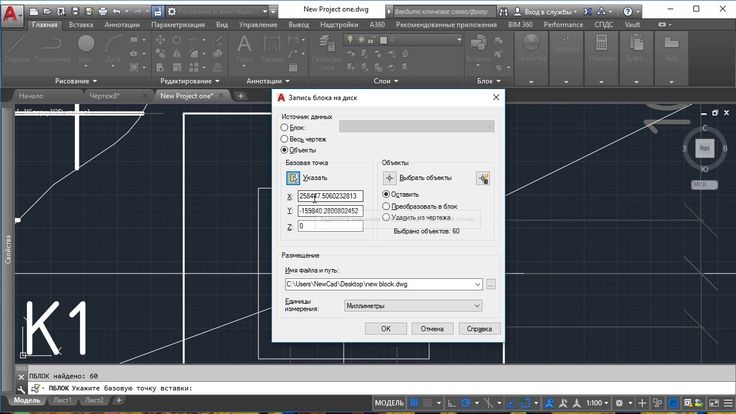

Для того что бы файл автоматически изменялся необходимо использовать внешние ссылки, о которых мы расскажем в следующей главе.

Для обновления блоков вручную, которые были вставлены из файла, необходимо повторно вставить соответствующий файл.

В процессе вставки файла, необходимо повторно указать путь к нему (стоит обратить внимание, что заменять нужно сам файл, а не блок который в нем находится), после чего появится сообщение с вопросом о пересмотре файла, нажмите ДА. После чего необходимо нажать ESC, что бы избежать вставки новой копии блока.

←перейти к предыдущему уроку                                         перейти к следующему уроку →

Как редактировать блоки в автокаде

Редактирование блоков в Автокаде

Знать, как в AutoCAD создать блок, мало. Очень часто возникает необходимость внести изменения в блок, при этом не разрушая его целостность. Способов сделать это существует несколько.

Несколько способов, как редактировать блок в Автокаде:

1-й способ (самый быстрый): если блок присутствует на чертеже, то нужно щелкнуть по нему дважды ЛКМ.

Рис. 1. Один из способов вызова редактора блоков в AutoCAD.

2-й способ – воспользоваться командой «Редактор блоков», которая находится на вкладке «Вставка» → панель «Определение блока» (см. рис. 2).

Рис. 2. Команда AutoCAD «Редактор блоков».

3-й способ , который так же считается рациональным – это воспользоваться командной строкой или динамическим вводом. Команда, отвечающая за редактирование, носит название БЛОКРЕД (см. рис. 3).

Рис. 3. Вызов Редактора блоков через динамический ввод.

Какой бы способ вы ни выбрали, результат будет один и тот же: откроется диалоговое окно, в котором необходимо выбрать блок для изменения. При этом предварительный просмотр помогает осуществить выбор быстрее (см. рис. 4).

Рис. 4. Диалоговое окно «Редактирование определения блока».

После этого откроется редактор блоков Автокад.

Редактор блоков в Автокаде

В AutoCAD редактор блоков – это дополнительная вкладка, которая появляется на ленте. Она предназначена непосредственно для изменения геометрии ранее созданного блока, присвоения ему параметров и операций, определяющих свойства и функции динамического изменения.

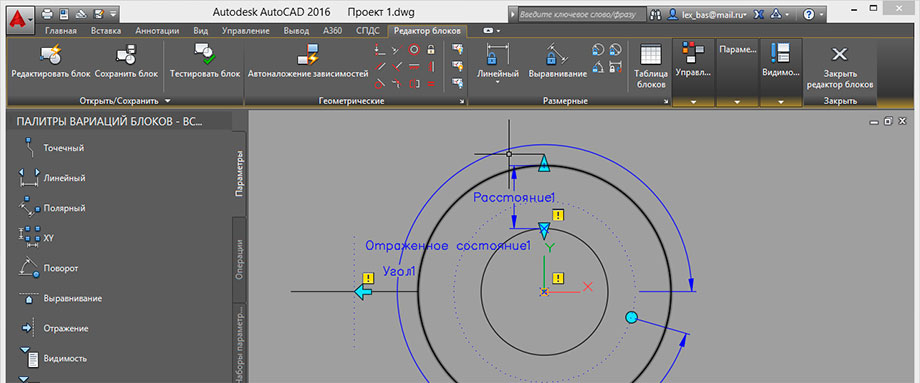

Рис. 5. Редактор блоков AutoCAD.

В редакторе блоков можно применять как команды рисования, так и редактирования. К примеру, команда «Масштаб» позволит изменить размер нашего объекта. Но для большей наглядности давайте добавим некоторые элементы к этому блоку, тем самым преобразуем конденсатор постоянной емкости в конденсатор электролитический поляризованный (ГОСТ 2.728-74). Для этого перейдем на вкладку «Главная» и воспользуемся стандартными примитивами.

Когда все изменения внесены, следует закрыть редактор блоков, как показано на рис. 6.

Рис. 6. Команда «Закрыть редактор блоков» AutoCAD.

Появится диалоговое окно, в котором следует подтвердить внесенные изменения.

Рис. 7. Сохранение внесенных изменений в блок AutoCAD.

Как видите, в названии блока допущена ошибка. Самое время рассмотреть, как переименовать блок AutoCAD.

Как переименовать в Автокаде блок?

Имя блока не только должно быть уникальным, но и отображать суть создаваемого элемента чертежа. Если вы хотите работать быстро и извлекать максимальную пользу из AutoCAD, то возьмите это на заметку.

Если вы изначально будете создавать блоки с нечитабельными именами (к примеру, «123»), то в дальнейшем будут возникать определенные сложности. Ведь количество блоков постоянно увеличивается, и в результате просто возникнет путаница.

Чтобы изменить имя блока в Автокаде, нужно в командной строке прописать «_rename».

Рис. 8. Диалоговое окно «Переименование».

Откроется диалоговое окно для переименования объектов AutoCAD (см. рис. 9). Так как нас интересует такой тип объектов, как блок, то в левой стороне выбираем соответствующий раздел.

При этом справа отобразятся все блоки, которые присутствуют на чертеже. Выделим нужный элемент и укажем новое имя для него (см. рис. 9). Для сохранения настроек нужно нажать Ок.

Рис. 9. Изменение имени объектов AutoCAD.

Таким образом мы рассмотрели основные принципы редактирования блоков в Автокаде. Ознакомились с Редактором блоков, а также узнали, как переименовывать объекты.

Редактор блоков

Автор:

В редакторе блоков имеется специальная область, в которой можно рисовать и изменять геометрию, как и в области рисования.

Редактор блоков используется для определения объектов и поведения определения блока. В редакторе блоков можно добавить параметры и операции, которые определяют настраиваемые свойства и функцию динамического изменения.

Для редактирования блоков используются следующие команды, которые доступны только в редакторе блоков.

• БЛОКРЕАКТ
• БЛОКСТРОКАОПЕРАЦИЙ
• БЛОКРЕАКТНАБОР
• БЛОКРЕАКТИНСТ
• БЛОКРЕАКТСВЯЗЬ
• БЛОКПОРАТР
• БЛОКПАЛВАР
• БЛОКПАЛВАРЗАКР
• БЛОКРЕДЗАКР
• БЛОКОГРПАРАМЕТР (недоступно в AutoCADLT)
• БПОРЦИКЛ
• БЛОКОНСТР
• БЛОКНАБРУЧ
• БЛОКТАБЛВЫБ
• БЛОКПАРАМ
• БЛОКСОХР
• БЛОКСОХРКАК
• БЛОКТАБЛИЦА
• БЛОКТЕСТБЛОК
• БЛОКСКРЫТЬ
• БЛОКПОКАЗАТЬ
• БЛОКСОСТВИД

Если для системной переменной BLOCKEDITLOCK установлено значение 1, редактор блоков невозможно открыть.

В редакторе блоков также имеется панель инструментов и палитры вариации блоков, содержащие инструменты для создания динамических блоков. В окне «Палитры вариации блоков» имеются следующие вкладки:

• вкладка «Параметры»,
• вкладка «Операции»,
• вкладка «Наборы параметров»,
• Вкладка «Зависимости» (недоступно в AutoCAD LT)

Панель инструментов редактора блоков

Содержит инструменты для работы в редакторе блоков, создания динамических блоков и работы с состояниями видимости.

Когда лента неактивна, отображается панель инструментов «Редактор блоков». Кроме того, она отображается при обращении к редактору блоков, когда лента закрыта.

Панель инструментов AutoCAD

Панель инструментов AutoCAD LT

Отображает диалоговое окно «Редактирование определения блока».

Сохранить определение блока Сохранить блок как Имя

Отображается имя описания текущего блока.

Тестирование блока (БЛОКТЕСТБЛОК) Автоматически налагать зависимости на объекты (АВТООГРАНИЧЕНИЕ) — недоступно в AutoCAD LT Наложить геометрическую зависимость (ГЕОМОГР) — недоступно в AutoCAD LT Показать/скрыть панели зависимостей (ОГРСТРОКА) Зависимость по параметру (БЛОКОГРПАРАМЕТР) — недоступно в AutoCAD LT Таблица блоков (БЛОКТАБЛИЦА) — недоступно в AutoCAD LT Параметр (БЛОКПАРАМ) Операция (БЛОКРЕАКТ) Определение атрибута (диалоговое окно «Определение атрибута») Палитры вариаций (БЛОКПАЛВАР) Диспетчер параметров (ДИСППАРАМ) Закрытие редактора блоков (БЛОКРЕДЗАКР) Режим видимости (BVMODE) Сделать видимым (БЛОКПОКАЗАТЬ) Сделать невидимым (БЛОКСКРЫТЬ) Управление состояниями видимости (диалоговое окно «Состояния видимости») Состояние видимости

Указывает текущее состояние видимости, которое отображается в редакторе блоков.

Вкладка «Параметры» (окно «Палитры вариации блоков»)

Содержит инструменты для добавления параметров в описание динамического блока в редакторе блоков. Параметры определяют положения, расстояния и углы для геометрии во вхождения блока. При добавлении параметра в описание динамического блока он определяет одно или несколько настраиваемых свойств для блока.

Точечный параметр (БЛОКПАРАМ)

Добавление точечного параметра в текущее определение динамического блока и задание пользовательских свойств X и Y для вхождения блока. Точечный параметр определяет координаты X и Y на чертеже. В редакторе блоков точечный параметр выглядит похоже на ординатный размер.

Линейный параметр (БЛОКПАРАМ)

Добавление линейного параметра в текущее определение динамического блока и задание пользовательского свойства расстояния для вхождения блока. Линейный параметр отображает расстояние между двумя точками привязки. Линейный параметр ограничивает перемещение с помощью ручки по заданному углу. В редакторе блоков линейный параметр выглядит похоже на выровненный размер.

Полярный параметр (БЛОКПАРАМ)

Добавление полярного параметра в определение динамического блока и задание пользовательских свойств расстояния и угла для вхождения блока. Полярный параметр отображает расстояние между двумя точками привязки и отображает значение угла. Для изменения значений расстояния и угла можно использовать как ручки, так и палитру свойств. В редакторе блоков полярный параметр выглядит похоже на выровненный размер.

Параметр XY (БЛОКПАРАМ)

Добавление параметра XY в определение динамического блока и задание пользовательских свойств расстояния по горизонтали и вертикали для вхождения блока. Параметр XY показывает расстояния по X и Y от базовой точки параметра. В редакторе блоков XY-параметр отображается в виде пары размеров (горизонтального и вертикального). Для этих размеров используется общая базовая точка.

Параметр поворота (БЛОКПАРАМ)

Добавление параметра поворота в определение динамического блока и задание пользовательского свойства угла для вхождения блока. Параметр поворота определяет угол. В редакторе блоков параметр поворота отображается в виде окружности.

Параметр выравнивания (БЛОКПАРАМ)

Добавление параметра выравнивания в определение динамического блока. Параметр выравнивания задает координаты X и Y и угол. Параметр выравнивания всегда относится ко всему блоку и не требует наличия связанной с ним операции. Параметр выравнивания позволяет вхождению блока автоматически вращаться вокруг точки для выравнивания с другими объектами на чертеже. Параметр выравнивания влияет на свойство угла вхождения блока. В редакторе блоков параметр выравнивания выглядит как линия выравнивания.

Параметр отражения (БЛОКПАРАМ)

Добавление параметра отражения в определение динамического блока и задание пользовательского свойства отражения для вхождения блока. Параметр отражения отражает объекты. В редакторе блоков параметр отражения отображается в виде линии отражения. Объекты могут отражаться относительно этой линии отражения. Параметр отражения отображает значение, которое показывает, отражено или еще нет вхождение блока.

Параметр видимости (БЛОКПАРАМ)

Добавление параметра видимости в определение динамического блока и задание пользовательского свойства видимости для вхождения блока. Параметр видимости позволяет создавать состояния видимости и управлять видимостью объектов в блоке. Параметр видимости всегда относится ко всему блоку и не требует наличия связанной с ним операции. На чертеже можно щелкнуть ручку, чтобы отобразить список имеющихся состояний видимости для вхождения блока. В редакторе блоков параметр видимости отображается в виде текста со связанной ручкой.

Параметр выбора (БЛОКПАРАМ)

Добавление параметра выбора в определение динамического блока и задание пользовательского свойства выбора для вхождения блока. Параметр выбора определяет свойство настройки, которое можно указать, или набор для вычисления значения из списка или таблицы, задаваемых пользователем. Его можно связать с одной ручкой выбора. Во вхождении блока можно щелкнуть ручку, чтобы отобразить список имеющихся значений. В редакторе блоков параметр выбора отображается в виде текста.

Параметр базовой точки (БЛОКПАРАМ)

Добавление параметра базовой точки в определение динамического блока. Базовый точечный параметр определяет базовую точку для вхождения динамического блока относительно геометрии в блоке. Параметр базовой точки не может быть связан с какими-либо операциями, но может принадлежать набору объектов операции. В редакторе блоков базовый точечный параметр отображается в виде окружности с перекрестиями

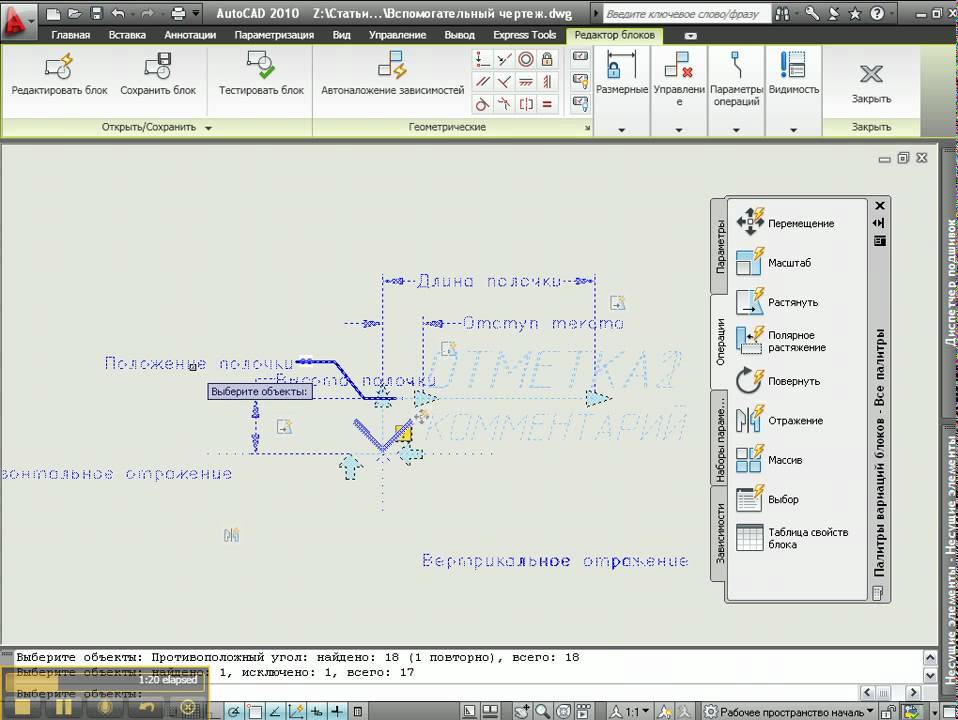

Вкладка «Операции» (окно «Палитры вариации блоков»)

Содержит инструменты для добавления операций в описание динамического блока в редакторе блоков. Операции определяют способ перемещения или изменения геометрии вхождения динамического блока при выполнении операций с настраиваемыми свойствами вхождения блока в чертеже. Операции связываются с параметрами.

Операция перемещения (БЛОКРЕАКТИНСТ)

Добавление операции перемещения в определению динамического блока при связывании операции с точечным, линейным, полярным параметром или с параметром XY. Операция перемещения выполняется аналогично команде ПЕРЕНЕСТИ. Во вхождении динамического блока операция перемещения приводит к перемещению объектов на заданные расстояние и угол.

Операция масштабирования (БЛОКРЕАКТИНСТ)

Добавление операции масштабирования в определение динамического блока при связывании операции с линейным, полярным параметром или с параметром XY. Операция масштабирования выполняется аналогично команде МАСШТАБ. Во вхождении динамического блока операция масштабирования приводит к масштабированию набора объектов блока при изменении параметра путем перемещения ручек или с использованием палитры свойств.

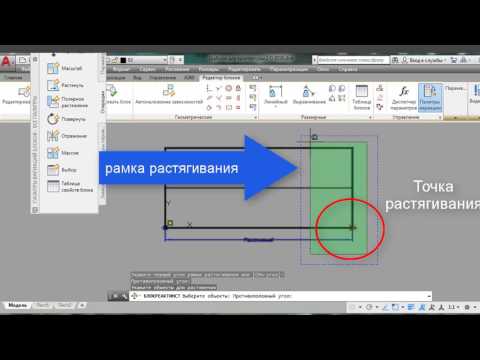

Операция растяжения (БЛОКРЕАКТИНСТ)

Добавление операции растягивания в определение динамического блока при связывании операции с точечным, линейным, полярным параметром или с параметром XY. Операция растягивания приводит к перемещению и растягиванию объектов на заданное расстояние в указанном месте.

Операция полярного растяжения (БЛОКРЕАКТИНСТ)

Добавление операции полярного растягивания в определение динамического блока при связывании операции с полярным параметром. Операция полярного растягивания поворачивает, перемещает и растягивает объекты на указанный угол и расстояние, если ключевая точка в связанном полярном параметре изменяется с помощью ручки или палитры свойств.

Операция поворота (БЛОКРЕАКТИНСТ)

Добавление операции поворота в определение динамического блока при связывании операции с параметром поворота. Операция поворота выполняется аналогично команде ПОВЕРНУТЬ. Во вхождении динамического блока операция поворота приводит к повороту связанных объектов при редактировании связанного параметра с помощью ручки или палитры свойств.

Операция отражения (БЛОКРЕАКТИНСТ)

Добавление операции отражения в определение динамического блока при связывании операции с параметром отражения. С помощью операции отражения можно выполнять отражение вхождения динамического блока относительно указанной оси, которая называется линией отражения.

Операция с массивом (БЛОКРЕАКТИНСТ)

Добавление операции с массивом в определение динамического блока при связывании операции с линейным, полярным параметром или с параметром XY. Операция с массивом приводит к копированию и созданию массивов в прямоугольном массиве при редактировании связанного параметра с помощью ручки или палитры свойств.

Операция выбора (БЛОКРЕАКТИНСТ)

Добавление операции выбора в описание динамического блока. При добавлении операции поиска в описание динамического блока и связывании ее с параметром выбора создается таблица выбора. Можно использовать таблицу выбора для назначения свойств настройки и значений динамического блока.

Вкладка «Наборы параметров» (окно «Палитры вариации блоков»)

Содержит инструменты для одновременного добавления параметра и, по крайней мере, одного действия в описание динамического блока в редакторе блоков. При добавлении набора параметров в динамический блок, автоматически добавляются операции, связанные с параметром. После добавления набора параметров в динамический блок дважды щелкните желтый значок предупреждения (или воспользуйтесь командой БЛОКРЕАКТНАБОР) и следуйте подсказкам в командной строке, чтобы связать операцию с набором объектов геометрии.

Автоматически добавляет операцию перемещения, связанную с точечным параметром.

Автоматически добавляет операцию перемещения, связанную с конечной точкой линейного параметра.

Автоматически добавляет операцию растягивания, связанную с линейным параметром.

Автоматически добавляет операцию массива, связанную с линейным параметром.

Пара линейных перемещений

Автоматически добавляет две операции перемещения, одна из которых связана с базовой точкой, а другая — с конечной точкой линейного параметра.

Пара линейных растяжений

Автоматически добавляет две операции растягивания, одна из которых связана с базовой точкой, а другая — с конечной точкой линейного параметра.

Автоматически добавляет операцию перемещения, связанную с полярным параметром.

Автоматически добавляет операцию растягивания, связанную с полярным параметром.

Автоматически добавляет операцию массива, связанную с полярным параметром.

Пара полярных перемещений

Автоматически добавляет две операции перемещения, одна из которых связана с базовой точкой, а другая — с конечной точкой полярного параметра.

Пара полярных растяжений

Автоматически добавляет две операции растягивания, одна из которых связана с базовой точкой, а другая — с конечной точкой полярного параметра.

Автоматически добавляет операцию перемещения, связанную с конечной точкой XY-параметра.

Пара перемещений XY

Автоматически добавляет две операции перемещения, одна из которых связана с базовой точкой, а другая — с конечной точкой XY-параметра.

Набор рамок перемещения XY

Автоматически добавляет четыре операции перемещения, каждая из которых связана с ключевой точкой в XY-параметре.

Набор рамок растягивания XY

Автоматически добавляет четыре операции растягивания, каждая из которых связана с ключевой точкой в XY-параметре.

Набор рамок массива XY

Автоматически добавляет операцию массива, связанную с XY-параметром.

Управляющая группа поворота

Автоматически добавляет операцию поворота, связанную с параметром поворота.

Автоматически добавляет операцию отражения, связанную с параметром отражения.

Добавление параметра видимости в определение динамического блока и возможность определить состояния видимости. Параметр видимости не требует никаких операций.

Управляющая группа выбора

Автоматически добавляет операцию выбора, связанную с параметром выбора.

Вкладка «Зависимости» (окно «Палитры вариаций блоков») — недоступно в AutoCAD LT

Содержит инструменты, позволяющие налагать геометрические зависимости и применять параметры зависимостей к объектам. При наложении геометрической зависимости на два объекта порядок выбора объектов и выбора точки на каждом из объектов влияет на размещение объектов друг относительно друга.

Геометрические зависимости

Параметры зависимостей

Наложение зависимости на длину отрезка или на расстояние между двумя отрезками, между точкой на объекте и отрезком или между двумя точками на различных объектах.

Зависимость горизонтальности (БЛОКОГРПАРАМЕТР)

Наложение зависимости на расстояние по X отрезка или между двумя точками на различных объектах. Допустимые объекты включают линии и сегменты полилиний.

Зависимость вертикальности (БЛОКОГРПАРАМЕТР)

Наложение зависимости на расстояние по Y отрезка или между двумя точками на различных объектах. Допустимые объекты включают линии и сегменты полилиний.

Угловая зависимость (БЛОКОГРПАРАМЕТР)

Наложение зависимости на угол между двумя отрезками или сегментами полилиний. Эта операция подобна нанесению углового размера.

Редактор блоков в AutoCAD

Иногда при работе над большим проектом в AutoCAD попадается множество одинаковых частей чертежа. Если бы была возможность создать из такой части один блок, который можно было бы потом легко вставлять в чертеж, то это было бы очень удобно. Так как ситуации при вставке такого блока тоже могут быть разными, то хорошо было бы задать ему поведение и как-то автоматизировать этот процесс. На самом деле разработчики это предусмотрели, и все эти вопросы решает редактор блоков в AutoCAD. Его использование может очень облегчить работу с большим проектом.

В меню «Сервис» программы можно найти пункт «Редактор блоков», и вот там можно создать новый или отредактировать существующий блок. При создании нового откроется окно редактора блоков, которое напоминает основное рабочее окно, только с белым фоном и со специальной панелью инструментов. Инструменты рисования в редакторе блоков AutoCAD работают, как обычно, и ими можно изобразить нужные элементы.

Панель инструментов, появляющаяся в редакторе блоков в AutoCAD позволяет придать созданному блоку различные свойства. Например, с его помощью можно задать поведение блока при приближении к другим элементам чертежа – прилипание, поворот, ориентацию и многое другое. Можно добавлять собственные правила. Это именно те возможности, которые и делают блоки такими удобными в применении.

В видеоуроке подробно рассмотрена работа с редактором блоков в AutoCAD, интерфейс и панель инструментов. Пользуясь этими возможностями, можно намного сократить время работы над проектом.

Как открыть редактор блоков в автокаде

Создание блоков в Автокаде

Создание блока в Автокаде можно разделить по сложности на три типа: создание обычного блока, блока имеющего атрибуты и динамические блоки.

Как создать блок каждого из типов, будет разобрано в отдельной статье на примере создания блока рамки чертежа для Автокада по ГОСТу. Думаю так, на коротких уроках, посвященных конкретным задачам, будет наглядней и легче освоить работу с блоками.

Примечание. Предпочтительней использование именно такого способа вставить рамки для чертежей в Автокаде, а не использовать СПДС модуль, по причине не корректного открытия чертежей в AutoCAD без установленного СПДС модуля у других пользователей.

В этой статье разберемся с тем как : создать блок, вставить, разбить блок, редактировать и переименовать, а остальное когда будет настроение.

Как создать блок в Автокаде

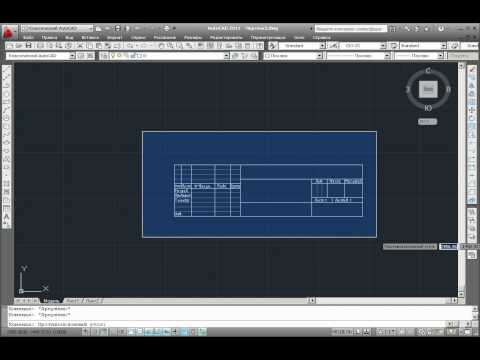

И так приступим к созданию простого блока рамки чертежа:

1. Для начала скачайте файл с подготовленными рамками и штампами, кликнув здесь.

2. Откройте чертеж с рамкой и запустите команду создания блока нажатием соответствующей кнопки или выберите в верхнем меню Рисование → Блок → Создать…

Или введите в командную строку БЛОК (_BLOCK).

3. В появившемся окне «Определение блока» последовательно укажите имя блока (Рамка), точку вставки (левый нижний угол) и объекты (штампы и рамку для чертежа).

Завершите создание блока нажатием кнопки ОК. В общем и все, с опциями думаю разберетесь сами.

Как вставить бок в Автокаде

Блок мы создали и сохранили, теперь давайте немного поговорим о его вставке. Для того чтоб вставить наш блок (Рамка) в чертеж проделайте следующее:

1. Запустите команду кликом кнопки, из верхнего меню Вставка → Блок… или введя в командную сроку ВСТАВИТЬ (__INSERT).

2. Выбери блок Рамка в поле «Имя:» и нажмите ОК оставив все настройки по умолчанию.

3. Укажите точку вставки рамки на экране чертежа.

Как переименовать блок в Автокаде

Как переименовать блок в Автокаде, с ходу и не найдешь, главное знать где искать. А все просто, в верхнем меню Формат → Переименовать… или введя команду ПЕРЕИМЕНОВАТЬ (_RENAME) вызовите окно «Переименование».

И давайте сменим имя блока с «Рамка» на «Рамка А3».

Как видите в этом окне по мимо имени блока можно переименовать много еще чего.

Как редактировать блок в Автокаде

Редактирование блока в Автокаде происходит в специальном окне, перейти в которое можно по двойному клику на блоке, выбрав в верхнем меню Сервис → Редактор блоков или из контекстного меню по клику правой кнопки мыши после выделения блока.

Можно так же запустить команду введя БЛОКРЕД (_BEDIT), после чего необходимо указать имя блока для редактирования.

Здесь вы сможете изменить геометрию, сменить цвет и типы линий, и много много еще чего интересного, о чем пойдет речь в следующих уроках по созданию блоков в Автокаде.

Как в Автокаде разбить блок

Для того, чтоб разбить/взорвать блок необходимо воспользоваться командой РАСЧЛЕНИТЬ (_EXPLODE) запустив из строки состояния, кнопкой на панели инструментов или из верхнего меню Редактировать → Расчленить .

Далее укажите блоки которые требуется разбить, завершив выбор нажатием Enter.

Полезно. Что такое атрибуты блока и как их создать читайте здесь.

Что такое динамический блок и как его таким сделать написано тут.

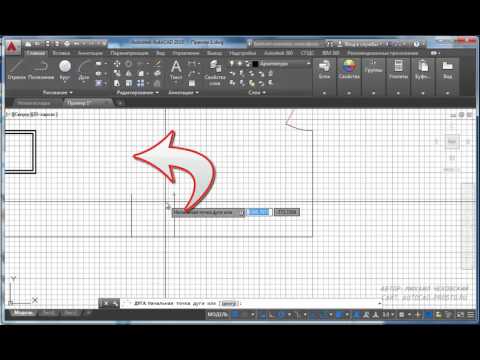

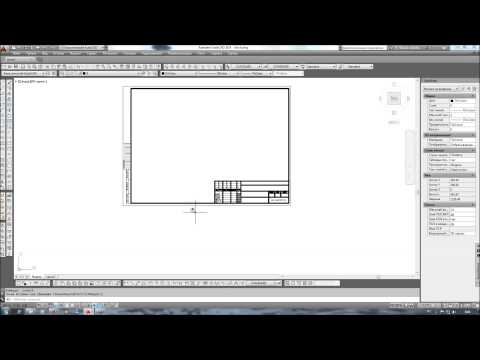

Как сделать блок в Автокаде. Видеоурок

Видео посвящено тому, как сделать блок в Автокаде. Как добавить надписи в штамп с помощью атрибутов, и сделать его размеры динамическими узнаете из других уроков.

Замена, вставка и редактирование блоков в AutoCAD

Замена блоков в Автокаде

В стат ье « Особенности использования блоков в Автокаде » рассмотрено, что при редактировании описания блока все остальные его вхождения на чертеже автоматически изменяются. Однако бывают случаи, что нужно не отредактировать исходный блок, а полностью его заменить на другой, чтобы при этом все вхождения на чертеже тоже изменились (или заменилась лишь конкретная часть вхождений определенного блока). Задача эта нестандартная. Но иногда в AutoCAD замена блока является необходимым условием для корректного выполнения проекта. Есть несколько способов, как это можно сделать. Я предлагаю следующий:

Способ замены блоков

1) Скачайте исходный файл AutoLISP-приложения «ЗАМЕНА.lsp » (после скачивания разархивируйте его).

2) Переместите файл на своем компьютере в удобное место. Имейте в виду, что при загрузке этого файла в AutoCAD будет сохраняться путь, поэтому изменение его местоположения в последующем не желательно.

3) В Автокаде перейдите на вкладку «Управление» → панель «Приложения» → команда «Загрузить приложения».

Откроется диалоговое окно, как показано на рис. 2. Далее находите ранее сохраненный файл «ЗАМЕНА.lsp» и нажимаете «Загрузить».

Примечание:

Может появиться окно с предупреждением о том, что «обнаружен исполняемый файл вне указанных доверенных местоположений. Дальнейшие действия?», нажмите «Загрузить».

Все готово. Для вызова команды достаточно прописать в командной строке «ЗАМЕНА»

Далее нужно выбрать объекты, которые следует заменить, нажать Enter, после чего указать объект-образец (т.е. тот объект, на который мы хотим заменить). Данная команда работает не только с блоками, но и с другими объектами AutoCAD.

Примечание:

Итак, закрепим материал. Чтобы заменить блок в Автокаде пользуйтесь следующим алгоритмом:

1. Выделите блок, который нужно заменить.
2. Если вхождений данного блока на чертеже несколько, то нажмите ПКМ и выберите «Выбрать подобные». Все вхождения этого блока автоматически выделятся.
3. В командной строке пропишите «ЗАМЕНА».
4. С помощью мышки укажите в рабочем пространстве блок, на который нужно все заменить, т.е. объект-образец. Enter.

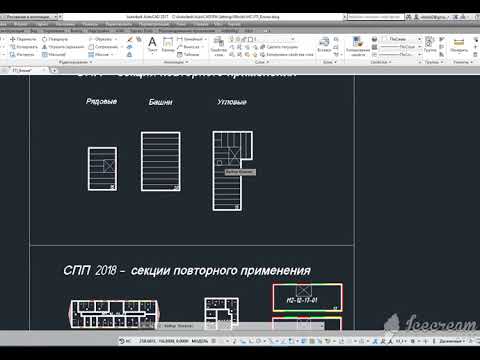

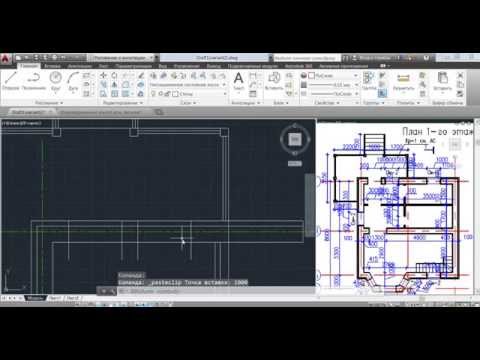

Как в AutoCAD правильно вставлять блок из другого чертежа?

Как вы знаете, не всегда обязательно создавать блоки для AutoCAD самостоятельно с нуля. В сети интернет можно найти много заготовок. Но вот как правильно перенести из одного чертежа блок в другой? А вы знали, что можно перемещать отдельные элементы и сразу же их объединять в блоки?

Итак, пойдем по порядку.

Прежде чем рассматривать пример, напоминаю, что блоки Автокад скачать можно на данном сайте. Я подготовил для вас различные коллекции.

В первую очередь, создайте слой, в котором будут находиться ваши блоки и сделайте его текущим. Далее поставьте два файла рядом (в нашем случае, файл «Проект», в котором создана планировка этажа и файл «Мебель», который содержит блоки мебели для AutoCAD). Для этого перейдем на вкладку «Вид» → панель «Пользовательский интерфейс». Тут есть различные варианты размещения окон. Нас интересует вариант «Слева направо».

Таким образом, в AutoCAD появляется одновременно два файла:

Далее начнем заполнять мебелью одну из комнат, например, «Гостиную». Перенесем объект «Диван» из файла «Мебель» в чертеж, с которым непосредственно работаем. Для этого выделим диван, наведем на ручку, которая в дальнейшем автоматически преобразуется в ручку блока (базовую точку вставки), нажмем ПКМ и перетащим данный объект из одного окна в другое.

Выделите объекты AutoCAD и выберите ручку ПКМ

Выбираем подходящее местоположения для дивана, после чего отпускаем ПКМ и выбираем опцию «Вставить как блок». Теперь этот объект является блоком, а базовая точка у него непосредственно там, где мы взялись за ручку для перетягивания.

Но самое интересное, что блоки можно создавать по такому же принципу в одном и том же чертеже. Сейчас я говорю о следующем: допустим, у вас есть какие-либо отдельные элементы, возьмем к примеру фасад дома.

Для удобства можно очень быстро преобразовать фасад здания в блок. Во-первых, существенно сократиться размер файла, а во-вторых, легче перемещать один объект, чем сразу же целую совокупность. Нужно только выделить объекты, схватиться за любую ручку ПКМ и перенести в сторону исходные объекты. Когда отпустите кнопку мыши, появиться окно, в котором нужно выбрать «Вставить как блок».

Как видите, очень все просто, а главное быстро! Еще раз напоминаю, создавайте блоки как можно чаще.

Редактирование блоков в Автокаде

Знать, как в AutoCAD создать блок, мало. Очень часто возникает необходимость внести изменения в блок, при этом не разрушая его целостность. Способов сделать это существует несколько.

Несколько способов, как редактировать блок в Автокаде:

1-й способ (самый быстрый): если блок присутствует на чертеже, то нужно щелкнуть по нему дважды ЛКМ.

2-й способ – воспользоваться командой «Редактор блоков», которая находится на вкладке «Вставка» → панель «Определение блока»

3-й способ, который также считается рациональным – это воспользоваться командной строкой или динамическим вводом. Команда, отвечающая за редактирование, носит название БЛОКРЕД

Какой бы способ вы ни выбрали, результат будет один и тот же: откроется диалоговое окно, в котором необходимо выбрать блок для изменения. При этом предварительный просмотр помогает осуществить выбор быстрее

После этого откроется редактор блоков Автокад.

Редактор блоков в Автокаде

Редактор блоков

В AutoCAD редактор блоков – это дополнительная вкладка, которая появляется на ленте. Она предназначена непосредственно для изменения геометрии ранее созданного блока, присвоения ему параметров и операций, определяющих свойства и функции динамического изменения.

В редакторе блоков можно применять как команды рисования, так и редактирования. К примеру, команда «Масштаб» позволит изменить размер нашего объекта. Но для большей наглядности давайте добавим некоторые элементы к этому блоку, тем самым преобразуем конденсатор постоянной емкости в конденсатор электролитический поляризованный (ГОСТ 2.728-74). Для этого перейдем на вкладку «Главная» и воспользуемся стандартными примитивами.

Когда все изменения внесены следует закрыть редактор блоков, как показано

Появится диалоговое окно, в котором следует подтвердить внесенные изменения.

Как видите, в названии блока допущена ошибка. Самое время рассмотреть, как переименовать блок AutoCAD.

Как переименовать в Автокаде блок?

Имя блока не только должно быть уникальным, но и отображать суть создаваемого элемента чертежа. Если вы хотите работать быстро и извлекать максимальную пользу из AutoCAD, то примите это на заметку. Если вы изначально будете создавать блоки с нечитабельными именами (к примеру, «123»), то в дальнейшем будут возникать определенные сложности. Ведь количество блоков постоянно увеличивается и в результате просто возникнет путаница.

Чтобы изменить имя блока в Автокаде нужно в командной строке прописать «_rename».

Откроется диалоговое окно для переименования объектов AutoCAD (см. рис. 9). Так как нас интересует такой тип объектов, как блок, то в левой стороне выбираем соответствующий раздел. При этом справа отобразятся все блоки, которые присутствуют на чертеже. Выделим нужный элемент и укажем новое имя для него. Для сохранения настроек нужно нажать Ок.

Таким образом, мы рассмотрели основные принципы редактирования блоков в Автокаде. Ознакомились с Редактором блоков, а также узнали, как переименовывать объекты.

ПРИМЕЧАНИЕ:

Существует способ быстрого переименования целого набора блоков. Как это можно сделать читайте в статье про создание собственной коллекции блоков в AutoCAD.

Редактор блоков в автокаде

Знать, как в AutoCAD создать блок, мало. Очень часто возникает необходимость внести изменения в блок, при этом не разрушая его целостность. Способов сделать это существует несколько.

1-й способ (самый быстрый): если блок присутствует на чертеже, то нужно щелкнуть по нему дважды ЛКМ.

Рис. 1. Один из способов вызова редактора блоков в AutoCAD.

2-й способ – воспользоваться командой «Редактор блоков», которая находится на вкладке «Вставка» → панель «Определение блока» (см. рис. 2).

Рис. 2. Команда AutoCAD «Редактор блоков».

3-й способ, который также считается рациональным – это воспользоваться командной строкой или динамическим вводом. Команда, отвечающая за редактирование, носит название БЛОКРЕД (см. рис. 3).

Рис. 3. Вызов Редактора блоков через динамический ввод.

Какой бы способ вы ни выбрали, результат будет один и тот же: откроется диалоговое окно, в котором необходимо выбрать блок для изменения. При этом предварительный просмотр помогает осуществить выбор быстрее (см. рис. 4).

Рис. 4. Диалоговое окно «Редактирование определения блока».

После этого откроется редактор блоков Автокад.

Редактор блоков в Автокаде.

В AutoCAD редактор блоков – это дополнительная вкладка, которая появляется на ленте. Она предназначена непосредственно для изменения геометрии ранее созданного блока, присвоения ему параметров и операций, определяющих свойства и функции динамического изменения.

Рис. 5. Редактор блоков AutoCAD.

В редакторе блоков можно применять как команды рисования, так и редактирования. К примеру, команда «Масштаб» позволит изменить размер нашего объекта. Но для большей наглядности давайте добавим некоторые элементы к этому блоку, тем самым преобразуем конденсатор постоянной емкости в конденсатор электролитический поляризованный (ГОСТ 2.728-74). Для этого перейдем на вкладку «Главная» и воспользуемся стандартными примитивами.

Когда все изменения внесены следует закрыть редактор блоков, как показано на рис. 6.

Рис. 6. Команда «Закрыть редактор блоков» AutoCAD.

Появится диалоговое окно, в котором следует подтвердить внесенные изменения.

Рис. 7. Сохранение внесенных изменений в блок AutoCAD.

Как видите, в названии блока допущена ошибка. Самое время рассмотреть, как переименовать блок AutoCAD.

Как переименовать в Автокаде блок?

Имя блока не только должно быть уникальным, но и отображать суть создаваемого элемента чертежа. Если вы хотите работать быстро и извлекать максимальную пользу из AutoCAD, то примите это на заметку. Если вы изначально будете создавать блоки с нечитабельными именами (к примеру, «123»), то в дальнейшем будут возникать определенные сложности. Ведь количество блоков постоянно увеличивается и в результате просто возникнет путаница.

Чтобы изменить имя блока в Автокаде нужно в командной строке прописать «_rename».

Рис. 8. Диалоговое окно «Переименование».

Откроется диалоговое окно для переименования объектов AutoCAD (см. рис. 9). Так как нас интересует такой тип объектов, как блок, то в левой стороне выбираем соответствующий раздел. При этом справа отобразятся все блоки, которые присутствуют на чертеже. Выделим нужный элемент и укажем новое имя для него (см. рис. 9). Для сохранения настроек нужно нажать Ок.

Рис. 9. Изменение имени объектов AutoCAD.

ПРИМЕЧАНИЕ: Существует способ быстрого переименования целого набора блоков. Как это можно сделать читайте в статье про создание собственной коллекции блоков в AutoCAD.

Динамический блок в Автокад.

Как создать блок в AutoCAD.

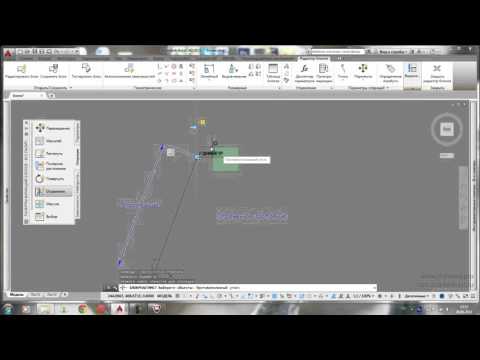

В этом уроке мы разберемся, как создать динамический блок в AutoCAD.

Урок ответит на такие вопросы:

– Как создать динамический блок в AutoCAD;

– Как сделать блок в Автокаде самостоятельно;

– Как происходит работа с динамическими блоками.

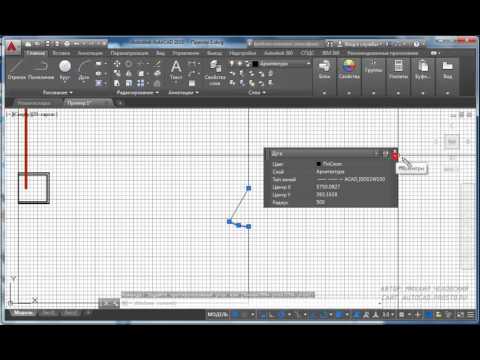

Видео версия урока:

Стань профи в AutoCAD – посети вебинар от автора этого урока (жми) >>

Текстовая версия урока:

Привет друзья! Сегодня мы поговорим о том, как создать динамический блок в программе AutoCAD.

Если честно, то я лично считаю, что у каждого уважающего себя любителя программы AutoCAD должна быть всегда под рукой личная коллекция блоков, которые он верой и правдой использует во всех проектах. Почему такое мнение? Все просто! Динамический блок в Автокаде экономит до 50% вашего времени и нервов. Давайте я покажу на небольшом примере как это работает. (см скриншоты)

Возьмем дверь которая выполнена динамическим блоком. При ее нажатии выделяется сразу вся дверь и показываются маркеры синего цвета, которые и делают блок динамическим. Тут нужно сделать небольшое отступление. Динамическим блоком называются блоки, которые обладают определенными параметрами, которые задаются в редакторе блоков. Например как тут, мы можем поменять ширину двери простым нажатием на нужную ширину. На практике нам не нужно заново делать новую дверь (а их может быть 10-ки) и каждый раз чертить новую, с новыми наборами размеров? Зачем? Мы сделаем один динамический блок и упростим себе жизнь.

Далее происходит то самое волшебство, мы можем менять размеры двери по необходимости и не рисовать каждый раз новую. Еще раз. Это очень экономит время и самое главное, нервы.

Представьте, Вы сами можете сделать такое и заставить двери или окна (и не только) принимать нужную Вам форму!

Вы можете перемешать дверь вдоль стен и не редактировать саму стену. Нет нужды удалять штриховку, тратить время на формирование проема. Вы перемешаете динамический блок и все. На практике это работает так, Ваш заказчик скажет Вам перенести дверь на 10 см влево. Не знающий про дин. блоки в Автокад удалил бы штриховку, затем нарисовал бы новый проем, затем снова бы нанес штриховку. А если таких правок будет 10-ки? Клиентов с “Я так вижу” очень много и поверьте на слово, динамические блоки в AutoCAD очень сильно увеличивает продолжительность жизни любого проектировщика, за счет экономии нервов и времени. Да, я очень их люблю.

Желание клиента закон.

Это работает не только с дверьми, но и с окнами. На самом деле, Вы можете сделать любой набор линий динамическим блоком и задать нужные параметры, мы тут для этого и собрались, учиться как правильно и быстро и главное просто, создать динамический блок.

Шаг 1. Сейчас мы перейдем к практической части, без лишней воды и моих сантиментов относительной это замечательной функции. Итак, для создания динамического блока нам нужна заготовка. Подойдет окно, как в нашем примере. (см. скриншот).

Шаг 2. Выделяем нашу заготовку и переходим во вкладку “главная” находим там панель “блок”, в ней кликаем на слово “создать”. После этого откроется окно создания динамических блоков в Автокад.

Шаг 3. В новом окне, нам нужно задать “имя” будущего динамического блока и указать его базовую точку. Для создания блока этого хватит. А вот для создания динамического блока в программе нет, нужны еще ряд действий о которых мы поговорим чуть ниже.

Итак, мы создали блок в Автокаде. Обратите внимание, что теперь это у нас единый объект с базовой точкой. Это и есть отличительная черта всех блоков, это единый объект который состоит из нескольких (а порой и множества) линий.

Шаг 4. Добавляем динамические свойства нашему блоку через редактор блоков в AutoCAD. Для этого нужно выбрать наш блок, нажать правую кнопку мыши и выбрать и выбрать “редактор блоков”, после этого мы попадаем в новое окно – окно редактора блоков. (см. скриншоты)

Вот так выглядит редактор блоков.

С помощью палитры вариаций блоков мы и будем делать динамический блок в Автокаде.

Шаг 5. Для этого нужно добавить сначала “параметр” который будет меняться, а затем указать “операцию”, т.е. указать каким образом будет параметр меняться, например масштабировать или поворачиваться. Рассмотрим на примере чуть ниже.

Шаг 6. Практические действия. Заходим во вкладку “параметры”, выбираем “линейный” и накладываем его на наше окно. Т.е. нужно будет выбрать две точки в нашем случае (все зависит от задачи, это важно), это начало и конец окна, вдоль всей длины окна, т.к. изменяться окно будет именно вдоль длинны.

После того как сделаете эти действия появиться желтый квадратик с восклицательным знаком, это значит, что мы добавили параметр.

Шаг 7. Теперь для создания динамического блока в AutoCAD нужно задать операцию. Т.е. нужно “сказать” команде “расстояние 1” как она будет меняться. В нашем случае это будет операция “растяжение”.

Для этого во вкладке “операция” выбрали “растяжение” и кликаем на синий параметр “Расстояние 1”.

Теперь нужно указать, где будет располагаться ручка, хватаясь за которую мы будем сужать или растягивать блок. Предлагаю разместить ее снизу, т.к. сверху у нас находится базовая точка и накладывать одно на другое просто не удобно. Кликаем по нижнему левому углу и видим, что там поставился “красный крестик в кружочке”. (см. скриншот ниже).

Теперь, программа нас просит указать “первый угол рамки растягивания” а затем “противоположный угол”, это значит, что нам нужно пересечь рамкой все объекты которые будут растягиваться, а те объекты, которые будут просто перемешаться должны полностью попасть в рамку.

В нашем случае, растягиваться должны длинные стороны окна, поэтому они пересекаются рамкой, а торец окна, должен попасть полностью в рамку, т. к. он будет только перемешаться.

Теперь нужно выбрать объекты, которые будут подвергаться операции “растягивание”. Выбираем все линии по очереди или выделяем их рамкой и подтверждаем наши все вышеперечисленные действия клавишей “enter”.

После наших действий с “операциями” около нашего динамического блока должна появиться пиктограмма растяжения, это значит что операция успешно добавлена к параметру.

(При создании динамического блока, да и при любых других операциях в программе AutoCAD всегда следуйте подсказкам, которые возникают всегда около мышки или отображаются в командной строке)

Шаг 8. После всех наших шагов, нужно сохранить изменения и выйти из редактора блоков. Для этого кликаем на крестик и обязательно сохраняем изменения.

Шаг 9. После того, как мы попали в “модель”, т.е. обратно в привычную для нас среду работы, нужно научиться вставлять блоки. Делается это очень просто. Заходим в панель “блок” и там находим слово “вставка”, затем, в списке блоков нужно выбрать наш. Помните в самом начале мы задавали имя? Вот, его ищем. В нашем случае это “окошечко”. После того как выбрали, просто поместите его в любое место на Вашем чертеже.

Вставив и выделив динамический блок мы увидим базовую точку с помощью которой можно переместить сам блок и треугольник, потянув за который можно изменить размер самого окна т.е. растянуть или сузить его.

Шаг 10. Поговорим о том, как задать дискретные свойства нашему окну. Т.е. задать конкретные параметры изменение по длине. Для этого нужно выделить наш блок, кликнуть правой кнопкой и нажать “редактор блок”.

Далее, в редакторе динамических блоков, нужно выбрать параметр “расстояние 1” и кликнуть на экране правой кнопкой мышки и выбрать пункт “свойства” внизу списка. Откроется окно свойств. Нас интересует пункт “набор значений”, в типе расст выбрать тип “список”, делается это для того, чтобы у нас был список конкретных значений по размерам в Автокаде.

После того, как выбрали “список”, кликаем на этот квадратик справа, нас перекинет в новое окно, где мы зададим нужные нам значения для нашего динамического блока.

Вот так выглядит это окно. В нем все предельно просто. Нужно вписать значения и добавить его в общий список, затем нажать на кнопку “ок”.

Затем, закрываем редактор блоков и обязательно сохраняем наши изменения. Теперь мы можем задавать только установленные значения для нашего окна, те которые мы указали в списке. Это удобно, когда требуются определенные типовые значения на чертежах.

А на этом у нас все, надеюсь Вам понравился данный видео урок и он открыл для Вас новые возможности в работе с программой AutoCAD. Помните, что данная возможность, я про динамические блоки в AutoCAD, очень сильно облегчает жизнь специалистам, поэтому стоит потратить время на ее обучение и практику.

Редактирование блоков в Автокаде

Знать, как в AutoCAD создать блок, мало. Очень часто возникает необходимость внести изменения в блок, при этом не разрушая его целостность. Способов сделать это существует несколько.

Несколько способов, как редактировать блок в Автокаде:

1-й способ (самый быстрый): если блок присутствует на чертеже, то нужно щелкнуть по нему дважды ЛКМ.

Рис. 1. Один из способов вызова редактора блоков в AutoCAD.

2-й способ – воспользоваться командой «Редактор блоков», которая находится на вкладке «Вставка» → панель «Определение блока» (см. рис. 2).

Рис. 2. Команда AutoCAD «Редактор блоков».

3-й способ , который так же считается рациональным – это воспользоваться командной строкой или динамическим вводом. Команда, отвечающая за редактирование, носит название БЛОКРЕД (см. рис. 3).

Рис. 3. Вызов Редактора блоков через динамический ввод.

Какой бы способ вы ни выбрали, результат будет один и тот же: откроется диалоговое окно, в котором необходимо выбрать блок для изменения. При этом предварительный просмотр помогает осуществить выбор быстрее (см. рис. 4).

Рис. 4. Диалоговое окно «Редактирование определения блока».

После этого откроется редактор блоков Автокад.

Редактор блоков в Автокаде

В AutoCAD редактор блоков – это дополнительная вкладка, которая появляется на ленте. Она предназначена непосредственно для изменения геометрии ранее созданного блока, присвоения ему параметров и операций, определяющих свойства и функции динамического изменения.

Рис. 5. Редактор блоков AutoCAD.

В редакторе блоков можно применять как команды рисования, так и редактирования. К примеру, команда «Масштаб» позволит изменить размер нашего объекта. Но для большей наглядности давайте добавим некоторые элементы к этому блоку, тем самым преобразуем конденсатор постоянной емкости в конденсатор электролитический поляризованный (ГОСТ 2.728-74). Для этого перейдем на вкладку «Главная» и воспользуемся стандартными примитивами.

Когда все изменения внесены, следует закрыть редактор блоков, как показано на рис. 6.

Рис. 6. Команда «Закрыть редактор блоков» AutoCAD.

Появится диалоговое окно, в котором следует подтвердить внесенные изменения.

Рис. 7. Сохранение внесенных изменений в блок AutoCAD.

Как видите, в названии блока допущена ошибка. Самое время рассмотреть, как переименовать блок AutoCAD.

Как переименовать в Автокаде блок?

Имя блока не только должно быть уникальным, но и отображать суть создаваемого элемента чертежа. Если вы хотите работать быстро и извлекать максимальную пользу из AutoCAD, то возьмите это на заметку.

Если вы изначально будете создавать блоки с нечитабельными именами (к примеру, «123»), то в дальнейшем будут возникать определенные сложности. Ведь количество блоков постоянно увеличивается, и в результате просто возникнет путаница.

Чтобы изменить имя блока в Автокаде, нужно в командной строке прописать «_rename».

Рис. 8. Диалоговое окно «Переименование».

Откроется диалоговое окно для переименования объектов AutoCAD (см. рис. 9). Так как нас интересует такой тип объектов, как блок, то в левой стороне выбираем соответствующий раздел.

При этом справа отобразятся все блоки, которые присутствуют на чертеже. Выделим нужный элемент и укажем новое имя для него (см. рис. 9). Для сохранения настроек нужно нажать Ок.

Рис. 9. Изменение имени объектов AutoCAD.

Таким образом мы рассмотрели основные принципы редактирования блоков в Автокаде. Ознакомились с Редактором блоков, а также узнали, как переименовывать объекты.

Как открыть блок в автокаде

Знать, как в AutoCAD создать блок, мало. Очень часто возникает необходимость внести изменения в блок, при этом не разрушая его целостность. Способов сделать это существует несколько.

Несколько способов, как редактировать блок в Автокаде:

1-й способ (самый быстрый): если блок присутствует на чертеже, то нужно щелкнуть по нему дважды ЛКМ.

Рис. 1. Один из способов вызова редактора блоков в AutoCAD.

2-й способ – воспользоваться командой «Редактор блоков», которая находится на вкладке «Вставка» → панель «Определение блока» (см. рис. 2).

Рис. 2. Команда AutoCAD «Редактор блоков».

3-й способ , который также считается рациональным – это воспользоваться командной строкой или динамическим вводом. Команда, отвечающая за редактирование, носит название БЛОКРЕД (см. рис. 3).

Рис. 3. Вызов Редактора блоков через динамический ввод.

Какой бы способ вы ни выбрали, результат будет один и тот же: откроется диалоговое окно, в котором необходимо выбрать блок для изменения. При этом предварительный просмотр помогает осуществить выбор быстрее (см. рис. 4).

Рис. 4. Диалоговое окно «Редактирование определения блока».

После этого откроется редактор блоков Автокад.

Редактор блоков в Автокаде.

В AutoCAD редактор блоков – это дополнительная вкладка, которая появляется на ленте. Она предназначена непосредственно для изменения геометрии ранее созданного блока, присвоения ему параметров и операций, определяющих свойства и функции динамического изменения.

Рис. 5. Редактор блоков AutoCAD.

В редакторе блоков можно применять как команды рисования, так и редактирования. К примеру, команда «Масштаб» позволит изменить размер нашего объекта. Но для большей наглядности давайте добавим некоторые элементы к этому блоку, тем самым преобразуем конденсатор постоянной емкости в конденсатор электролитический поляризованный (ГОСТ 2.728-74). Для этого перейдем на вкладку «Главная» и воспользуемся стандартными примитивами.

Когда все изменения внесены следует закрыть редактор блоков, как показано на рис. 6.

Рис. 6. Команда «Закрыть редактор блоков» AutoCAD.

Появится диалоговое окно, в котором следует подтвердить внесенные изменения.

Рис. 7. Сохранение внесенных изменений в блок AutoCAD.

Как видите, в названии блока допущена ошибка. Самое время рассмотреть, как переименовать блок AutoCAD.

Как переименовать в Автокаде блок?

Имя блока не только должно быть уникальным, но и отображать суть создаваемого элемента чертежа. Если вы хотите работать быстро и извлекать максимальную пользу из AutoCAD, то примите это на заметку. Если вы изначально будете создавать блоки с нечитабельными именами (к примеру, «123»), то в дальнейшем будут возникать определенные сложности. Ведь количество блоков постоянно увеличивается и в результате просто возникнет путаница.

Чтобы изменить имя блока в Автокаде нужно в командной строке прописать «_rename».

Рис. 8. Диалоговое окно «Переименование».

Откроется диалоговое окно для переименования объектов AutoCAD (см. рис. 9). Так как нас интересует такой тип объектов, как блок, то в левой стороне выбираем соответствующий раздел. При этом справа отобразятся все блоки, которые присутствуют на чертеже. Выделим нужный элемент и укажем новое имя для него (см. рис. 9). Для сохранения настроек нужно нажать Ок.

Рис. 9. Изменение имени объектов AutoCAD.

Таким образом, мы рассмотрели основные принципы редактирования блоков в Автокаде. Ознакомились с Редактором блоков, а также узнали, как переименовывать объекты.

В этом уроке мы разберемся, как создать динамический блок в AutoCAD.

Урок ответит на такие вопросы:

– Как создать динамический блок в AutoCAD;

– Как сделать блок в Автокаде самостоятельно;

– Как происходит работа с динамическими блоками.

Видео версия урока:

Освой AutoCAD за 40 минут пройдя базовый курс от Максима Фартусова.

Текстовая версия урока:

Привет друзья! Сегодня мы поговорим о том, как создать динамический блок в программе AutoCAD.

Если честно, то я лично считаю, что у каждого уважающего себя любителя программы AutoCAD должна быть всегда под рукой личная коллекция блоков, которые он верой и правдой использует во всех проектах. Почему такое мнение? Все просто! Динамический блок в Автокаде экономит до 50% вашего времени и нервов. Давайте я покажу на небольшом примере как это работает. (см скриншоты)

Возьмем дверь которая выполнена динамическим блоком. При ее нажатии выделяется сразу вся дверь и показываются маркеры синего цвета, которые и делают блок динамическим. Тут нужно сделать небольшое отступление. Динамическим блоком называются блоки, которые обладают определенными параметрами, которые задаются в редакторе блоков. Например как тут, мы можем поменять ширину двери простым нажатием на нужную ширину. На практике нам не нужно заново делать новую дверь (а их может быть 10-ки) и каждый раз чертить новую, с новыми наборами размеров? Зачем? Мы сделаем один динамический блок и упростим себе жизнь.

Далее происходит то самое волшебство, мы можем менять размеры двери по необходимости и не рисовать каждый раз новую. Еще раз. Это очень экономит время и самое главное, нервы.

Представьте, Вы сами можете сделать такое и заставить двери или окна (и не только) принимать нужную Вам форму!

Вы можете перемешать дверь вдоль стен и не редактировать саму стену. Нет нужды удалять штриховку, тратить время на формирование проема. Вы перемешаете динамический блок и все. На практике это работает так, Ваш заказчик скажет Вам перенести дверь на 10 см влево. Не знающий про дин. блоки в Автокад удалил бы штриховку, затем нарисовал бы новый проем, затем снова бы нанес штриховку. А если таких правок будет 10-ки? Клиентов с “Я так вижу” очень много и поверьте на слово, динамические блоки в AutoCAD очень сильно увеличивает продолжительность жизни любого проектировщика, за счет экономии нервов и времени. Да, я очень их люблю.

Желание клиента закон.

Это работает не только с дверьми, но и с окнами. На самом деле, Вы можете сделать любой набор линий динамическим блоком и задать нужные параметры, мы тут для этого и собрались, учиться как правильно и быстро и главное просто, создать динамический блок.

Шаг 1. Сейчас мы перейдем к практической части, без лишней воды и моих сантиментов относительной это замечательной функции. Итак, для создания динамического блока нам нужна заготовка. Подойдет окно, как в нашем примере. (см. скриншот).

Шаг 2. Выделяем нашу заготовку и переходим во вкладку “главная” находим там панель “блок”, в ней кликаем на слово “создать”. После этого откроется окно создания динамических блоков в Автокад.

Шаг 3. В новом окне, нам нужно задать “имя” будущего динамического блока и указать его базовую точку. Для создания блока этого хватит. А вот для создания динамического блока в программе нет, нужны еще ряд действий о которых мы поговорим чуть ниже.

Итак, мы создали блок в Автокаде. Обратите внимание, что теперь это у нас единый объект с базовой точкой. Это и есть отличительная черта всех блоков, это единый объект который состоит из нескольких (а порой и множества) линий.

Шаг 4. Добавляем динамические свойства нашему блоку через редактор блоков в AutoCAD. Для этого нужно выбрать наш блок, нажать правую кнопку мыши и выбрать и выбрать “редактор блоков”, после этого мы попадаем в новое окно – окно редактора блоков. (см. скриншоты)

Вот так выглядит редактор блоков.

С помощью палитры вариаций блоков мы и будем делать динамический блок в Автокаде.

Шаг 5. Для этого нужно добавить сначала “параметр” который будет меняться, а затем указать “операцию”, т.е. указать каким образом будет параметр меняться, например масштабировать или поворачиваться. Рассмотрим на примере чуть ниже.

Шаг 6. Практические действия. Заходим во вкладку “параметры”, выбираем “линейный” и накладываем его на наше окно. Т.е. нужно будет выбрать две точки в нашем случае (все зависит от задачи, это важно), это начало и конец окна, вдоль всей длины окна, т.к. изменяться окно будет именно вдоль длинны.

После того как сделаете эти действия появиться желтый квадратик с восклицательным знаком, это значит, что мы добавили параметр.

Шаг 7. Теперь для создания динамического блока в AutoCAD нужно задать операцию. Т.е. нужно “сказать” команде “расстояние 1” как она будет меняться. В нашем случае это будет операция “растяжение”.

Для этого во вкладке “операция” выбрали “растяжение” и кликаем на синий параметр “Расстояние 1”.

Теперь нужно указать, где будет располагаться ручка, хватаясь за которую мы будем сужать или растягивать блок. Предлагаю разместить ее снизу, т.к. сверху у нас находится базовая точка и накладывать одно на другое просто не удобно. Кликаем по нижнему левому углу и видим, что там поставился “красный крестик в кружочке”. (см. скриншот ниже).

Теперь, программа нас просит указать “первый угол рамки растягивания” а затем “противоположный угол”, это значит, что нам нужно пересечь рамкой все объекты которые будут растягиваться, а те объекты, которые будут просто перемешаться должны полностью попасть в рамку.

В нашем случае, растягиваться должны длинные стороны окна, поэтому они пересекаются рамкой, а торец окна, должен попасть полностью в рамку, т. к. он будет только перемешаться.

Теперь нужно выбрать объекты, которые будут подвергаться операции “растягивание”. Выбираем все линии по очереди или выделяем их рамкой и подтверждаем наши все вышеперечисленные действия клавишей “enter”.

После наших действий с “операциями” около нашего динамического блока должна появиться пиктограмма растяжения, это значит что операция успешно добавлена к параметру.

(При создании динамического блока, да и при любых других операциях в программе AutoCAD всегда следуйте подсказкам, которые возникают всегда около мышки или отображаются в командной строке)

Шаг 8. После всех наших шагов, нужно сохранить изменения и выйти из редактора блоков. Для этого кликаем на крестик и обязательно сохраняем изменения.

Шаг 9. После того, как мы попали в “модель”, т.е. обратно в привычную для нас среду работы, нужно научиться вставлять блоки. Делается это очень просто. Заходим в панель “блок” и там находим слово “вставка”, затем, в списке блоков нужно выбрать наш. Помните в самом начале мы задавали имя? Вот, его ищем. В нашем случае это “окошечко”. После того как выбрали, просто поместите его в любое место на Вашем чертеже.

Вставив и выделив динамический блок мы увидим базовую точку с помощью которой можно переместить сам блок и треугольник, потянув за который можно изменить размер самого окна т.е. растянуть или сузить его.

Шаг 10. Поговорим о том, как задать дискретные свойства нашему окну. Т.е. задать конкретные параметры изменение по длине. Для этого нужно выделить наш блок, кликнуть правой кнопкой и нажать “редактор блок”.

Далее, в редакторе динамических блоков, нужно выбрать параметр “расстояние 1” и кликнуть на экране правой кнопкой мышки и выбрать пункт “свойства” внизу списка. Откроется окно свойств. Нас интересует пункт “набор значений”, в типе расст выбрать тип “список”, делается это для того, чтобы у нас был список конкретных значений по размерам в Автокаде.

После того, как выбрали “список”, кликаем на этот квадратик справа, нас перекинет в новое окно, где мы зададим нужные нам значения для нашего динамического блока.

Вот так выглядит это окно. В нем все предельно просто. Нужно вписать значения и добавить его в общий список, затем нажать на кнопку “ок”.

Затем, закрываем редактор блоков и обязательно сохраняем наши изменения. Теперь мы можем задавать только установленные значения для нашего окна, те которые мы указали в списке. Это удобно, когда требуются определенные типовые значения на чертежах.

А на этом у нас все, надеюсь Вам понравился данный видео урок и он открыл для Вас новые возможности в работе с программой AutoCAD. Помните, что данная возможность, я про динамические блоки в AutoCAD, очень сильно облегчает жизнь специалистам, поэтому стоит потратить время на ее обучение и практику.

Редактирование блоков в Автокаде (Часть 1)

Знать, как в AutoCAD создать блок мало. Очень часто возникает необходимость внести изменения в блок, при этом не разрушая его целостность. Способов сделать это существует несколько.

1-й способ (самый быстрый): если блок присутствует на чертеже, то нужно щелкнуть по нему дважды ЛКМ.

Так же можно воспользоваться командой «Редактор блоков», которая находится на вкладке «Вставка» → панель «Определения блока».

Третий вариант, который так же считается рациональным – это воспользоваться командной строкой или динамическим вводом. Команда, отвечающая за редактирование носит название БЛОКРЕД.

Какой бы способ вы не выбрали, результат будет один и тот же: откроется диалоговое окно, в котором необходимо выбрать блок для изменения. При этом предварительный просмотр помогает осуществить выбор быстрее.

После этого откроется редактор блоков Автокад.

Редактор блоков Автокад

Редактор блоков – это дополнительная вкладка, которая появляется на ленте палитре, и предназначенная непосредственно для изменения геометрии ранее созданного блока, присвоения ему параметров и операций, определяющих свойства и функции динамического изменения.

В редакторе блоков можно применять как команды рисования, так и редактирования. К примеру, команда «Масштаб» позволит изменить размер нашего объекта. Но для большей наглядности давайте добавим некоторые элементы к нашему блоку, тем самым преобразуем конденсатор постоянной емкости в конденсатор электролитический поляризованный (ГОСТ 2.728-74). Для этого перейдем на вкладку «Главная» и воспользуемся стандартными примитивами.

Когда все изменения внесены следует нажать «Закрыть редактор блоков».

Появится диалоговое окно, в котором следует подтвердить внесенные изменения.

Как видите, в названии блока допущена ошибка. Самое время рассмотреть, как переименовать блок в AutoCAD.

Как переименовать блок в AutoCAD

Имя блока не только должно быть уникальным, но и отображать суть создаваемого элемента чертежа. Если вы хотите работать быстро и извлекать максимальную пользу с AutoCAD, то примите это не заметку. Если вы изначально будете создавать блоки с нечитабельными именами (к примеру «123»), то в дальнейшем будут возникать определенные сложности. Ведь, количество блоков постоянно увеличивается и в результате просто возникнет путаница.

Чтобы изменить имя, нужно перейти в Редактор блоков Автокад. Развернуть панель «Открыть/Сохранить» и выбрать команду «Сохранить блок как»

В открывшемся окне из списка выбрать блок, имя которого следует изменить. Затем нужно ввести новое имя и нажать Ок.

Закрыть редактор блоков, сохранив внесенные изменения.

Теперь, разобравшись с блоками, можете смело оформлять работы и выполнять печать чертежей AutoCAD.

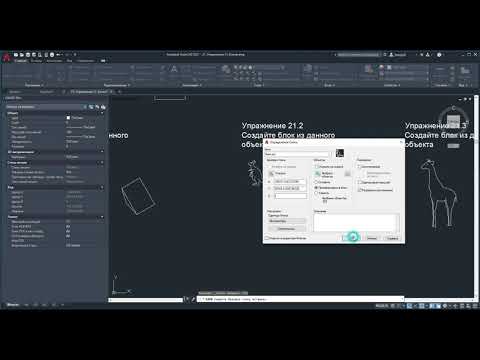

Создание блоков в Автокаде. Видеоурок

Создание блока в Автокаде можно разделить по сложности на три типа: создание обычного блока, блока имеющего атрибуты и динамические блоки.

Как создать блок каждого из типов, будет разобрано в отдельной статье на примере создания блока рамки чертежа для Автокада по ГОСТу. Думаю так, на коротких уроках, посвященных конкретным задачам, будет наглядней и легче освоить работу с блоками.

Примечание. Предпочтительней использование именно такого способа вставить рамки для чертежей в Автокаде, а не использовать СПДС модуль, по причине не корректного открытия чертежей в AutoCAD без установленного СПДС модуля у других пользователей.

В этой статье разберемся с тем как : создать блок, вставить, разбить блок, редактировать и переименовать, а остальное когда будет настроение.

Как создать блок в Автокаде

И так приступим к созданию простого блока рамки чертежа:

1. Для начала скачайте файл с подготовленными рамками и штампами, кликнув здесь.

2. Откройте чертеж с рамкой и запустите команду создания блока нажатием соответствующей кнопки или выберите в верхнем меню Рисование → Блок → Создать…

Или введите в командную строку БЛОК (_BLOCK).

3. В появившемся окне «Определение блока» последовательно укажите имя блока (Рамка), точку вставки (левый нижний угол) и объекты (штампы и рамку для чертежа).

Завершите создание блока нажатием кнопки ОК. В общем и все, с опциями думаю разберетесь сами.

Как вставить бок в Автокаде

Блок мы создали и сохранили, теперь давайте немного поговорим о его вставке. Для того чтоб вставить наш блок (Рамка) в чертеж проделайте следующее:

1. Запустите команду кликом кнопки, из верхнего меню Вставка → Блок… или введя в командную сроку ВСТАВИТЬ (__INSERT).

2. Выбери блок Рамка в поле «Имя:» и нажмите ОК оставив все настройки по умолчанию.

3. Укажите точку вставки рамки на экране чертежа.

Как переименовать блок в Автокаде

Как переименовать блок в Автокаде, с ходу и не найдешь, главное знать где искать. А все просто, в верхнем меню Формат → Переименовать… или введя команду ПЕРЕИМЕНОВАТЬ (_RENAME) вызовите окно «Переименование».

И давайте сменим имя блока с «Рамка» на «Рамка А3».

Как видите в этом окне по мимо имени блока можно переименовать много еще чего.

Как редактировать блок в Автокаде

Редактирование блока в Автокаде происходит в специальном окне, перейти в которое можно по двойному клику на блоке, выбрав в верхнем меню Сервис → Редактор блоков или из контекстного меню по клику правой кнопки мыши после выделения блока.

Можно так же запустить команду введя БЛОКРЕД (_BEDIT), после чего необходимо указать имя блока для редактирования.

Здесь вы сможете изменить геометрию, сменить цвет и типы линий, и много много еще чего интересного, о чем пойдет речь в следующих уроках по созданию блоков в Автокаде.

Как в Автокаде разбить блок

Для того, чтоб разбить/взорвать блок необходимо воспользоваться командой РАСЧЛЕНИТЬ (_EXPLODE) запустив из строки состояния, кнопкой на панели инструментов или из верхнего меню Редактировать → Расчленить .

Далее укажите блоки которые требуется разбить, завершив выбор нажатием Enter.

Полезно. Что такое атрибуты блока и как их создать читайте здесь.

Что такое динамический блок и как его таким сделать написано тут.

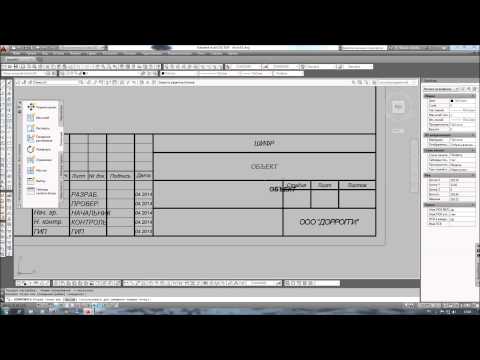

Как сделать блок в Автокаде. Видеоурок

Видео посвящено тому, как сделать блок в Автокаде. Как добавить надписи в штамп с помощью атрибутов, и сделать его размеры динамическими узнаете из других уроков.

Как редактировать блоки в AutoCAD – Помощник инженера

В этом руководстве показано, как редактировать блоки в AutoCAD. Блоки — очень полезная функция, и есть несколько способов их редактирования:

• Разнесение
• Редактирование в редакторе блоков
• Редактирование на месте

Некоторые методы редактирования блоков лучше подходят для определенных ситуаций, поэтому я расскажу каждый из них сейчас.

Взрывание

Взрывание блока на самом деле не является «редактированием» как таковым, это больше похоже на уничтожение.

Вы выбираете блок и нажимаете «x», а затем пробел, и блок разбивается на составные части и перестает быть блоком.

Это позволяет вам изменять компоненты по мере необходимости, а затем вы можете преобразовать их в новый блок или просто продолжать использовать компоненты как есть.

Если вы решили сделать новый блок из компонентов старого, вам необходимо сделать следующее:

1. Выберите компоненты, из которых вы хотите сделать блок
2. Введите «блок» и нажмите пробел
3. Дайте блоку имя и нажмите «ОК»
4. Выберите базовую точку на блоке (вы можете отключить эту опцию, если хотите) старый блок заменит старый блок везде на вашем чертеже. Это может быть очень удобной функцией при правильном использовании, но она также может испортить ваш рисунок, если вы сделаете это по ошибке.

   Вообще говоря, я взорву блок только в том случае, если я хочу от него что-то, что я не могу быстро нарисовать или сделать самостоятельно. Обычно это происходит, если я использую блок, состоящий из нескольких других блоков.

   Взрыв сложных блоков или блоков с атрибутами может привести к большому беспорядку в вашем рисунке, с большим количеством случайного текста и крошечных отдельных линий.

   Использование редактора блоков

   Редактор блоков в AutoCAD — довольно мощный инструмент, и я не буду подробно рассматривать каждую функцию в этом руководстве, я просто хочу осветить основы и показать вам ключевые различия между этим и другими методами редактирование блоков.

   Чтобы войти в редактор блоков,

   1. Выберите блок, который вы хотите редактировать
   2. Щелкните правой кнопкой мыши
   3. Щелкните Редактор блоков

   Это приведет вас к отдельному экрану, который немного похож на пространство модели, но содержит только содержимое этого блока.

   Блок будет выглядеть так, как будто он был взорван, но если ваш блок был сделан из других блоков, вы сможете выбрать их по отдельности, но они также не будут взорваны.

   Можно редактировать блоки внутри блоков; однажды в редакторе блоков вы выполняете тот же процесс, что и выше, для редактирования следующего блока, но это приведет вас к совершенно другому редактору блоков для этого блока и спросит вас, хотите ли вы сохранить свой прогресс в предыдущем блоке.

   Вы можете отредактировать свой блок по своему усмотрению в редакторе, а затем сохранить изменения перед выходом через меню ленты в верхней части экрана.

   Сохранение изменений изменит каждый блок с тем же именем, что и этот блок, а не только тот, который вы редактировали, поэтому, если у вас есть несколько экземпляров одного и того же блока на чертеже, все они изменятся, если вы отредактируете их в редакторе блоков. .

   Единственным недостатком использования редактора блоков является то, что он позволяет видеть только редактируемый блок и ничего больше на чертеже, а иногда может быть полезно увидеть другие части чертежа, особенно если они взаимодействуют или даже определяют Блок, над которым вы работаете.

   К счастью, в AutoCAD есть функция и для этого.

   Редактирование на месте

   Редактирование блока «на месте» — это именно то, на что это похоже, и может быть очень удобно для нескольких задач, например: на чертеже

5. Увидеть, как блоки выглядят рядом с другими объектами

Чтобы отредактировать блок на месте:

1. Выберите блок, который вы хотите отредактировать
2. Щелкните правой кнопкой мыши
3. Выберите в меню «редактировать блок на месте»

Это даст вам большинство тех же опций и команд меню, что и редактор блоков, но будет держать вас в том же положении на чертеже и просто затенит все объекты, не входящие в блок.

Вы можете перенести объекты с чертежа в блок, щелкнув по ним, а затем нажав «добавить в рабочий набор».

Блок должен выглядеть так, как если бы он был разнесен, поэтому вы сможете манипулировать им и редактировать его так же, как если бы вы были в редакторе блоков. Сохранение блока и возврат к стандартному виду также осуществляется аналогичным образом с помощью кнопок в меню ленты.

Если вы не переименуете блок, его сохранение изменит все остальные экземпляры этого блока в вашем чертеже.

Это завершает этот урок по блокам, но если вы еще не начали использовать блоки при рисовании в AutoCAD, я настоятельно рекомендую вам изучить, потому что это очень мощный инструмент, который может увеличить скорость создания чертежей и повысить точность и их детали.

Пожалуйста, рассмотрите возможность подписки на мой канал YouTube для бесплатных руководств и советов по AutoCAD и проектированию в целом.

Чтобы увидеть мой список 10 лучших сайтов с бесплатными блоками AutoCAD, ознакомьтесь с этой статьей здесь.

Если у вас еще нет AutoCAD и вы хотите узнать, как получить AutoCAD бесплатно, ознакомьтесь с этой статьей здесь.

Сохранение и редактирование динамических блоков

Быстрое видео

Power Tip: поддержка динамических блоков

• Сохранение существующих динамических блоков
• Редактирование наших динамических блоков по умолчанию
  • Добавление состояния видимости
  • Удаление состояния видимости
  • Вставка желаемого блока в чертеж блока
  • Назначение блочного вида или версии для каждого доступного состояния видимости
  • Сохранение и тестирование ваших изменений
• Превращение существующих блоков в динамические блоки
• Предоставление вашему блоку параметра состояния видимости
• Создание дополнительных состояний видимости
• Вставка версий вашего блока в редактор блоков
• Назначение состояния видимости для каждого представления или версии вашего блока
• Сохранение вашего динамического блока
• Быстрое копирование и размещение динамических блоков
• Связанные вебинары

Мы интегрировали динамические блоки в наше программное обеспечение.

Динамический блок — это, по сути, единый блок с несколькими вариантами, предназначенный для обеспечения разнообразия и элемента реализма в ваших рисунках.

Наше программное обеспечение позволяет вам сохранять существующие динамические блоки в нашей библиотеке блоков, вносить изменения в наши динамические блоки или создавать и сохранять свои собственные. В любом из этих случаев сохраненные вами динамические блоки будут доступны для размещения на ваших чертежах и выбора из доступных версий или видов размещенного блока.

Динамические блоки упрощают процесс размещения блоков, поскольку они позволяют размещать несколько видов или версий блока при поиске и определении только одного блока. Дополнительная информация о динамических блоках

Сохранение существующих динамических блоков

Если у вас есть динамические блоки, которые вы уже создали, мы упростили их сохранение в нашей системе для быстрого доступа во время проектирования. Чтобы сохранить ваши динамические блоки, просто используйте наш инструмент

Сохранить блок , как если бы вы делали это с обычным блоком.

Редактирование наших динамических блоков по умолчанию

Вы можете настроить наши динамические блоки по умолчанию, чтобы добавлять или удалять виды этих блоков. Это позволит вам переключаться между динамическими блоками, которые вы редактировали, и размещать все (и только) точные версии или виды этого блока, которые вы хотели бы видеть.

Сначала откройте файл DWG для блока из его папки в папке LandFX . В этом примере мы откроем рисунок блока валуна с именем 9.0165 LAFX-STEP-STON из папки LandFX/Blocks/PLAN_GRAPHICS/06-site_amenities/boulders

.



Вы получите сообщение о том, что блок содержит элементы разработки, и вас спросят, хотите ли вы открыть чертеж блока в редакторе блоков AutoCAD.

Нажмите Да .

Чертеж откроется в редакторе блоков. Убедитесь, что у вас включены авторские палитры. Вы узнаете, что авторские палитры включены, если:



• Кнопка Authoring Palettes на ленте редактора блоков имеет синий цвет и …



• … Палитры авторинга видны на вашем экране





Вы должны увидеть один объект в окне редактора блоков.



Откройте Диспетчер состояний видимости, нажав кнопку Видимость

на ленте Редактор блоков .



состояний видимости 9Откроется диалоговое окно 0166.

Здесь вы можете увидеть все текущие состояния видимости, которые находятся в этом динамическом блоке.

Добавление состояния видимости

Чтобы добавить новое состояние видимости, нажмите New .



В новом состоянии видимости , назовите новое состояние видимости.

Выберите нижнюю опцию, Оставьте видимость существующих объектов без изменений в новом состоянии .

Нажмите OK , чтобы сохранить новое состояние видимости.

Удаление состояния видимости

Чтобы удалить состояние видимости, выберите его и нажмите Удалить .

Удаление состояния видимости не приведет к удалению назначенных ему объектов и линий. Будьте осторожны при удалении скрытых линий, так как они останутся скрытыми и, возможно, начнут усложнять блок. Убедитесь, что вы чисты с вашими настройками.

Когда вы закончите добавлять и/или удалять, вы сможете увидеть доступные состояния видимости в Состояния видимости раскрывающееся меню.




Вставка желаемого блока в чертеж блока

При добавлении блока теперь вы можете вставить нужный блок в чертеж одним из двух способов:

• Использование команды AutoCAD «Вставка »
• Размещение еще одного блока из нашего Plan Graphics библиотека





Новый блок появится на чертеже блока, открытом в данный момент.



Назначение блочного вида или версии для каждого доступного состояния видимости

Выберите верхнее состояние видимости в раскрывающемся меню, чтобы сделать его активным.

Затем нажмите кнопку Сделать невидимым (на фото справа).



Курсор превратится в поле выбора, а в командной строке будет предложено Выберите объекты, которые нужно скрыть .

Щелкните исходную линию, чтобы скрыть ее.

Теперь вы должны видеть только тот блок, который вы только что разместили.





Теперь вы должны видеть только тот блок, который вы разместили.




Активируйте все остальные доступные состояния видимости и скройте исходные линии, как описано выше. Каждое состояние видимости теперь должно отображать только размещенный вами блок.

Чтобы еще раз проверить, правильно ли вы скрыли исходную линию в состоянии видимости, выберите ее в раскрывающемся меню и нажмите кнопку 9.0165 Кнопка режима видимости (на фото справа).

Теперь вы должны увидеть все скрытые линии.



Если вы по ошибке скрыли блок, который на самом деле хотите видеть в состоянии видимости, выберите это состояние видимости и нажмите кнопку Сделать видимым (показано ниже).

Теперь вы можете «показать» блок, который вы хотели бы видеть в выбранном состоянии видимости.



Убедившись, что каждое доступное состояние видимости содержит только тот блок, который вы хотите видеть, откройте каждое состояние видимости в раскрывающемся меню и выполните следующие два шага:

1. Переместите блок так, чтобы его точка вставки находилась в точке 0,0.




2. Разнести блок так, чтобы он состоял только из линий. (Введите Explode в командной строке, выберите весь блок и нажмите , введите .)

Снова откройте каждое состояние видимости в раскрывающемся списке и подтвердите, что:

• Каждое состояние видимости содержит одну (и только одну) версию размещенного вами блока и
• Каждая версия блока помещается в точку вставки 0,0 (как показано выше).

Сохранение и тестирование ваших изменений

Закройте редактор блоков, нажав кнопку Закрыть редактор блоков на ленте редактора блоков .

Вы получите сообщение о том, что внесенные вами изменения не были сохранены.

Выберите вариант Сохраните изменения в <Текущий чертеж> .

Проверьте свои изменения, поместив блок в новый чертеж из вашего местоположения Plan Graphics .

Превращение существующих блоков в динамические блоки

Быстрое видео

Power Tip: Понимание динамических блоков: параметр вращения

Наконец, наше программное обеспечение также позволяет вам создавать динамические блоки из ваших собственных существующих блоков, позволяя вам переключаться и размещать различные версии этого блока. Следующие шаги можно выполнить с блоком в любом существующем файле DWG.

Выберите блок, который вы хотите превратить в динамический блок.

Щелкните правой кнопкой мыши и выберите параметр Редактор блоков в открывшемся меню.




Файл DWG, содержащий блок, откроется в редакторе блоков. Убедитесь, что у вас включены авторские палитры. Вы узнаете, что авторские палитры включены, если:

• Кнопка Authoring Palettes в редакторе блоков лента синяя, и. ..
• … Палитры авторинга видны на вашем экране





Предоставление вашему блоку состояния видимости Параметр

Нажмите кнопку Visibility на палитрах авторинга.



Теперь щелкните на чертеже рядом с блоком. Теперь вы должны увидеть текст Видимость1 с маленьким синим треугольником рядом с ним.



Выберите этот текст и откройте диспетчер свойств. (Если он еще не открыт, введите «Свойства» в командной строке и нажмите . Введите .) Найдите имя видимости Visibility1 и измените его на Randomize .



Этот шаг имеет решающее значение. Переименование этой метки в случайном порядке позволяет нашему программному обеспечению распознавать ваши состояния видимости, когда вы используете:

• Клавиши быстрого доступа для переключения между динамическими блоками (Q и E)
• Инструменты Копировать вдоль полилинии , Line и Arc

Создание дополнительных состояний видимости

Откройте Диспетчер состояний видимости, нажав кнопку Видимость в редакторе блоков 9Лента 0166.

Теперь вы увидите доступные состояния видимости для выбранного блока. (На данный момент блок, скорее всего, будет только один.)

Нажмите New , чтобы добавить новое состояние видимости.





В диалоговом окне New Visibility State дайте имя новому состоянию видимости.

Убедитесь, что вы выбрали нижнюю опцию, Оставить видимость существующих объектов без изменений в новом состоянии .

Нажмите OK , чтобы сохранить новое состояние видимости.

Продолжайте добавлять состояния видимости, нажимая New и называя их, пока не будет создан нужный номер.

Для каждого состояния видимости или варианта вашего блока потребуется собственное имя. Поэтому, если вы хотите отобразить 10 различных состояний видимости, вам понадобится 10 разных имен. Вы можете называть их просто от 01 до 10 — это не имеет значения. Кроме того, вы можете удалить уже существующее состояние видимости или переименовать его в соответствии с желаемой структурой именования.

Когда закончите добавлять состояния видимости, нажмите OK и используйте раскрывающееся меню, чтобы увидеть все имена, которые вы только что создали.

Каждое из этих состояний видимости обеспечивает другой вид вашего блока, когда вы размещаете его на чертеже. (В нашем примере мы создали 10 уникальных представлений нашего блока.)

Вставка версий вашего блока в редактор блоков

Поместите блок в чертеж одним из следующих способов:

• Использование команды AutoCAD «Вставка »
• Размещение еще одного блока из нашей библиотеки Plan Graphics





Теперь вы можете размещать или рисовать каждую версию блока, которую хотите включить в динамический блок.

• Чтобы разместить существующий и сохраненный блок, используйте команду AutoCAD Insert или наш инструмент Plan Graphics .
• Чтобы поместить блок из другого чертежа, откройте новую вкладку в САПР, откройте этот чертеж и скопируйте блок в редактор блоков.
• Вы также можете просто рисовать новые версии блока в редакторе блоков.

В приведенном ниже примере показан наш исходный блок вместе с дополнительными версиями блока, которые мы разместили, скопировали или нарисовали в редакторе блоков.





Когда вы разместите свой динамический блок, вы сможете переключаться и выбирать любую из этих различных версий блока.

Количество блоков, которые вы размещаете на этом шаге, должно соответствовать количеству созданных вами состояний видимости. При необходимости добавьте или удалите состояния видимости, чтобы у вас было столько же состояний видимости, сколько блоков размещено в редакторе блоков.

Назначение состояния видимости для каждого вида или версии вашего блока

Этот шаг изолирует каждую версию вашего блока в различном состоянии видимости. Каждое из этих состояний видимости станет отдельной версией вашего блока, которую вы сможете переключать при размещении динамического блока.

Выберите верхнее состояние видимости в раскрывающемся меню, чтобы сделать его активным.

Затем нажмите Кнопка «Сделать невидимой» (на фото справа).

Курсор превратится в пикбокс. Выберите все версии блока, которые вы не хотите видеть в первом состоянии видимости (как в примере ниже).



Выберите следующее состояние видимости в раскрывающемся меню, щелкните значок Сделать невидимым 9.0166 и скройте все версии блока, которые вы не хотите видеть во втором состоянии видимости (как в примере ниже).



Повторите эти шаги, чтобы назначить состояние видимости каждому блоку. При необходимости добавьте или удалите состояния видимости, чтобы количество блоков совпадало с количеством состояний видимости.

Теперь откройте каждое состояние видимости и:

1 Переместите блок в точку вставки 0,0.

2 Разнести блок, чтобы он состоял только из линий. (Введите Explode в командной строке, выберите весь блок и нажмите , введите .)

Чтобы сохранить этот динамический блок как можно более чистым, в этот момент он должен быть только линейным, без блоков.

Сохранение вашего динамического блока

Щелкните маленькую стрелку справа от слов Открыть/Сохранить в левой части редактора блоков 9Лента 0166. Откроется небольшое меню. В этом меню выберите Сохранить блок как .









Откроется диалоговое окно Сохранить блок как . Дайте динамическому блоку имя, соответствующее стандартам именования вашего офиса для других подобных блоков.

Выберите параметр Сохранить определение блока в файл чертежа .

Затем нажмите OK , чтобы сохранить блок.

При выборе параметра Сохранить определение блока в файл чертежа динамический блок будет сохранен в совершенно новом чертеже. Поэтому очень важно выбрать этот параметр при сохранении динамического блока.

Сохраните чертеж блока во временном месте на вашем компьютере, например на рабочем столе. Нам понадобится этот файл достаточно долго, чтобы вставить его в другой чертеж.

Откройте новый файл САПР или существующий чертеж и вставьте только что сохраненный блок.

Теперь используйте наш инструмент Save Block , чтобы сохранить блок в нашей библиотеке блоков, как и любой другой блок. (Инструкции см. в нашей документации по сохранению блоков.)

Важно: При сохранении блока в нашей системе вы получите запрос Переименовать блок на этом чертеже, чтобы он соответствовал? Не забудьте щелкнуть Нет , что позволит правильно вести себя блоку при его размещении на чертеже.

Если вы планируете превратить свои динамические блоки в справочные примечания об удобствах (объектах), вам необходимо сохранить их в структуре папок PLAN_GRAPHICS в папке LandFX .



Быстрое копирование и размещение динамических блоков

Хотите быстро разместить ряд динамических блоков? Наша копия по строке и Копировать вдоль дуги Инструменты могут изменять динамические блоки по мере их размещения.

Связанные вебинары

• Динамические блоки: Динамические блоки добавляют элемент разнообразия в ваш план без необходимости редактирования блока или изменения его определения. Мы покажем вам, как создавать и использовать динамические блоки, а также как они работают с нашим программным обеспечением. (57 мин)
• Работа с блоками: мы рассмотрим роль блоков в нашем программном обеспечении, покажем различные типы блоков, к которым у вас есть доступ, и то, как они все функционируют. Мы также покажем вам, как интегрировать ваш личный набор пользовательских блоков в нашу систему. (51 мин)

Как редактировать блок Autocad?

Содержание

• 1 Как редактировать блок в AutoCAD 2021?
• 2 Почему я не могу редактировать блок на месте AutoCAD?
• 3 Что такое редактор блоков AutoCAD?
• 4 Как открыть редактор блоков в AutoCAD?
• 5 Как выйти из блока редактирования на месте?
• 6 Как редактировать блок в Progecad?
• 7 Как включить редактор блоков?
• 8 Что такое Refedit в AutoCAD?
• 9 Как отключить редактор блоков в AutoCAD?
• 10 Как изменить выбор блока в AutoCAD?
• 11 Как редактировать блоки в Rhino?
• 12 Как редактировать блок в Draftsight?
• 13 Что такое блок редактирования на месте?
• 14 Почему я могу дважды щелкнуть для редактирования текста в AutoCAD?
• 15 Как удалить блок в AutoCAD?

Как редактировать блок в AutoCAD 2021?

1. Выберите вкладку «Главная» панель «Блок» «Создать». Находить.

2. В диалоговом окне «Редактировать определение блока» введите имя нового определения блока. Нажмите «ОК».

3. Щелкните вкладку «Редактор блоков» панель «Открыть/Сохранить» «Сохранить блок». Находить.

4. Щелкните Закрыть редактор блоков.

Почему я не могу редактировать блок на месте AutoCAD?

Решение. По умолчанию двойной щелчок по блоку открывает диалоговое окно «Свойства» или редактор блоков. Чтобы отредактировать блок на месте, выполните любое из следующих действий: Щелкните блок правой кнопкой мыши и выберите «Редактировать блок на месте».17 juil. 2019

Что такое редактор блоков AutoCAD?

Редактор блоков содержит специальную область разработки, в которой вы можете рисовать и редактировать геометрию так же, как в области рисования. БЕДИТ (команда) найти. Вы используете редактор блоков для определения объектов и поведения для определения блока.29мар. 2020

Как открыть редактор блоков в AutoCAD?

1. Выберите вкладку «Вставка» панель «Определение блока» «Редактор блоков». Находить.

2. В диалоговом окне «Редактировать определение блока» выполните одно из следующих действий: Выберите определение блока из списка. Выберите, является ли чертеж определением блока, которое вы хотите открыть.

Как выйти из блока редактирования на месте?

Тема: Как выйти из режима: РЕДАКТИРОВАНИЕ БЛОКА НА МЕСТЕ Какую команду вывести ? Вы можете либо ввести REFCLOSE в командной строке, либо использовать кнопку «Сохранить правки ссылки» на панели инструментов «Refedit».15 déc. 2006

Как редактировать блок в Progecad?

В меню выберите «Инструменты» > «Редактировать блок» или «Контекстная ссылка на месте» > «Редактировать на месте». Введите refedit и нажмите Enter. 2 В ответ на приглашение выберите блок, который вы хотите отредактировать. Отобразится диалоговое окно «Редактирование ссылки».

Как включить редактор блоков?

Как включить редактор блоков? Просто нажмите «Сообщения» в меню «Добавить новый» в панели администратора WordPress. Если вы создаете страницу, перейдите в меню Страницы »Добавить новую. Это запустит новый редактор блоков.

Что такое Refedit в AutoCAD?

Команда Refedit редактирует ссылки на блоки и чертежи с внешними ссылками (Xrefs) через диалоговое окно (сокращение от «редактор ссылок»). Refedit называется редактированием ссылок на месте. RefEdit работает либо с частью ссылки, либо со всем чертежом, либо со всеми объектами в блоке.

Как отключить редактор блоков в AutoCAD?

Как отключить редактор блоков в Autocad? Перейдите в меню «Инструменты», разверните меню «Редактирование внешних ссылок и блоков на месте» и выберите «Сохранить референсные правки», чтобы выйти из редактора блоков с вашими изменениями.

Как изменить выбор блока в AutoCAD?

1. Откройте блок в редакторе блоков.

2. В палитре создания блоков выберите вкладку «Параметры».

3. Выберите «Базовая точка» (последний вариант)

4. Щелкните в том месте, где должна быть новая точка вставки.

5. Сохраните блок и выйдите из редактора блоков.

Как редактировать блоки в Rhino?

Как редактировать блок в Draftsight?

1. Нажмите «Изменить» > «Компонент» > «Редактировать» (или введите «РедактироватьКомпонент» в командной строке).

2. В графической области щелкните блок или ссылку для редактирования.

3. Из списка в диалоговом окне «Редактировать компонент» выберите имя блока или ссылку:

Что такое редактирование блока на месте?

Редактирование блока на месте — отличный способ изменить блок, если вы хотите использовать другие объекты на чертеже в качестве ссылки. Инструмент, который мы используем, на самом деле REFEDIT. Изначально он предназначался для редактирования ссылок, но работает и для блоков.

Почему я могу дважды щелкнуть для редактирования текста в AutoCAD?

Введите PICKFIRST в командной строке и измените значение на 1.
