Как правильно пользоваться компасом в лесу, с картой и без

Компас — незаменимый атрибут походов в лес. Именно он помогает туристам ориентироваться на местности. Поэтому важно знать, как правильно пользоваться компасом.

Конечно, в современном мире с его обилием техники можно сказать, что его легко заменит GPS-навигатор на айфоне. Это действительно так. Порой значительно легче ориентироваться по карте на телефоне и GPS. Однако зарядка вашего телефона не вечная, поэтому всегда пригодится держать при себе еще обычный ручной прибор. Стоят они совсем не дорого, работают без батареек и могут, если что, спасти ситуацию.

Виды

Итак, первым делом давайте разберемся, какие виды этого прибора существуют:

  • Компас Адрианова. Типичное советское устройство, знакомое, скорее всего, каждому из вас. Указатели стрелок, мушки визира и сторон света подсвечиваются в темноте. Кстати, интересный факт: при производстве экземпляров предыдущего поколения были использованы радиоактивные элементы. Поэтому старые приборы вполне могут быть небезопасны для здоровья. К минусам этого устройства относится то, что при движении магнитная стрелка весьма неустойчива.
  • Жидкостные компасы. Как можно понять по названию, внутри устройства — жидкость. Чаще всего используют керосин. За счет этого стрелка при движении более стабильна.
  • Планшетные компасы. В дополнение к стандартным элементам есть также лупа и небольшая линейка с указателем. Такой прибор может помочь вам сориентироваться по карте.

Важный момент. Как только вы купили себе устройство (особенно, если оно китайское и недорогое), обязательно проверьте его работоспособность. Для начала уточните, соответствует ли направление магнитной стрелки вашего прибора географическому северу. Если все хорошо, то поднесите к ней любой металлический предмет. Стрелка должна отклониться. После уберите его. Если она вернулась в свое первоначальное положение без каких-либо изменений, значит, все хорошо. Пользуйтесь с удовольствием!

Из чего состоит компас

Для начала взгляните на эту картинку. В ней даны все составные части устройства. Впрочем, если вы хоть раз пользовались этим прибором, то знаете, из чего он состоит.

Как ориентироваться по компасу и карте

Для начала держите инструкцию, как использовать это устройство вместе с картой. Снимите фиксатор стрелки и подождите, пока она начнет указывать на север. В таком же положении держите и карту. Помните, что прибор всегда следует использовать как можно дальше от металлических предметов.

Существует такое понятие, как азимут. Это угол, который находится между указателем стрелки прибора, которая ориентирована на север, и направлением к точке, куда вы идете. Получается, для определения азимута необходимо провести стрелку на север, а потом, из этой же точки, стрелку по линии вашего движения. Угол между ними и будет азимутом. Как можно увидеть на этой картинке, азимут всегда отсчитывается по часовой стрелке.

Чтобы определить азимут, встаньте лицом на север. Совместите север компаса и карты. Прибор положите так, чтобы он центром лежал на вашем местоположении.

Чтобы определить свое местоположение, вам необходимо еще научиться читать карту. Для этого учитывайте рельеф, реки, озера, тропы, горы. Конечно, лучше всего заранее посмотреть географию той местности, куда вы собираетесь идти, отметить какие-то важные точки. Так вам будет значительно легче во время похода.

Определили, где находитесь? Отлично! Теперь выберите цель, которую хотите достичь. Сделайте так, чтобы севера карты и компаса совпали. Кроме того, необходимо совместить указатель направления на приборе с направлением объекта. Начинайте вращаться, делайте это до тех пор, пока направление магнитной стрелки не совпадет с севером на колбе. Если все получилось, то можно начинать двигаться к цели. Однако следите, чтобы север стрелки постоянно совпадал с тем же направлением на колбе.

Чтобы было понятнее, как пользоваться компасом, рекомендуем вам посмотреть видео под статьей.

Как пользоваться компасом без карты

Вполне может получится так, что вы отправились в поход, но забыли карту. В таком случае важно знать, как пользоваться компасом в лесу без карты. Конечно, путешественники, использующие и то, и другое, будут иметь преимущество. Однако лучше так, чем совсем без ничего.

Как и в первом случае, для начала снимите со стрелки фиксатор. Держите устройство горизонтально. Через какое-то время он остановится в северном направлении. Опять же, помните, что не стоит держать компас рядом с какими-то металлическими предметами, когда вы им пользуетесь.

Итак, за основу мы берем стороны света. Точкой отсчета выбираем какой-то значимый объект с достаточно большой протяженностью. Это может быть шоссе или поле, железнодорожные пути. Повернитесь спиной к началу маршрута, лицом — к объекту. Обозначьте для себя по прибору направление, к примеру, юго-запад. К нему вы и будете возвращаться.

Когда пойдете по своему маршруту, вы будете идти в обратном направлении, то есть, как в нашем варианте, на северо-восток. Время от времени поглядывайте на стрелку и сверяйтесь с показаниями. Захотите вернуться — начнете двигаться на юго-запад, как мы и обозначали сначала с устройством. Конечно, совсем не факт, что вы придете ровно туда, откуда начали путь, однако это будет нужный район.

Чтобы лучше понять, как пользоваться компасом без карты, посмотрите видео-уроки ниже. Научившись этому нехитрому делу, сможете значительно легче ориентироваться на местности.

Программа для телефона

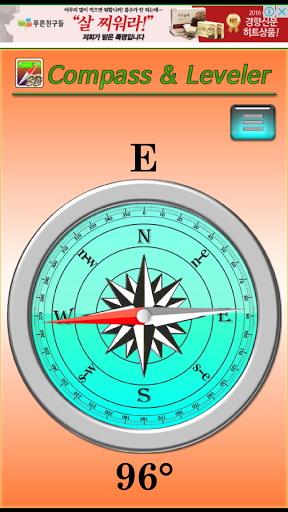

Пользоваться виртуальным устройством можно и на смартфоне. Для этого есть программа с незамысловатым названием «Компас». Поддерживается она и на IOS, и на Android. Использовать ее можно точно так же, как и обычное механическое устройство.

Теперь вы знаете, как научиться пользоваться компасом. Надеемся, что эти знания будут для вас полезны!

Как пользоваться компасом - 👣 пошаговая инструкция

Компас определяет стороны света и дает возможность дойти до объекта по выбранному азимуту. Прибор может понадобиться, если человек заблудится и в лесу, в горах или другой местности.

Туристы и грибники часто берут с собой только смартфон. Если сеть потеряна, телефон становится бесполезным. Компас показывает стороны света в любую погоду, он прост в использовании и не много весит.

Правила ориентирования по компасу

Магнитный компас представляет собой коробочку, закрытую стеклом. Внутри корпуса находится круговая шкала с градуировкой от 0 до 360°. В центре круга — ось, на которой свободно вращается стрелка. Красный конец указывает на юг, синий — на север.

Нулевую отметку на шкале обязательно совмещают с северным направлением. Если этого не сделать, все замеры азимута будут неверными. Азимутом называют угол между направлением на север и на предмет (по часовой стрелке).

При использованием компаса нужно отойти в сторону от металлических объектов (машины, мотоцикла, ЛЭП), убрать подальше железные предметы. Иначе компас покажет неверное направление.

Сложность ориентирования в лесу зависит рельефа. Проще всего ходить по горной залесенной местности, так как на ней есть скалы и вершины. Поднявшись повыше, можно увидеть реки, огни города, другие ориентиры.

Если местность равнинная или слабо холмистая, а лес густой, нужно часто сверяться с компасом и выбирать хоть какие-то маяки для движения.

Труднее всего выдерживать направление в пасмурный день на ровной местности.

Сложно двигаться прямо по заросшей кустарником степи и тундре.

Двигаясь по лесу без компаса, можно выйти на то же место, откуда ушел. Длина окружности зависит от длины шага и составляет 3-10 км. Чтобы этого не случилось, следует постоянно сверяться с компасом.

📝 Как составить точный маршрут по азимуту без карт

Магнитный компас позволяет построить точный маршрут без карты. Это можно сделать с помощью азимутов.

Предположим, что человек стоит на берегу реки, хочет уйти в лес и вернуться вечером.

Для этого:

  1. Входят в лес и встают спиной к точке старта (к берегу).
  2. Освобождают зажим стрелки, кладут компас на раскрытую ладонь.
  3. Совмещают северный конец стрелки с нулем шкалы.
  4. Через центр компаса проводят воображаемую прямую в сторону леса (или используют визирное устройство) и смотрят значение на шкале. Это прямой азимут, направление движения.
  5. Чтобы выйти обратно, достают компас, находят север и совмещают его с нулем.
  6. На другом конце линии, проведенной через центр стрелки и прямой азимут, находится значение обратного азимута. Обратный азимут (направление в сторону реки) отличается от прямого на 180 градусов.

Если нужно построить сложный маршрут, используют блокнот, транспортир и считают шаги. Опытным путем измеряют среднюю длину шага. На местности, для удобства, считают пары шагов.

  • На лист бумаги наносят точку стояния, транспортиром откладывают азимут (север находится в верхней части эскиза) и проводят линию направления движения.
  • Двигаются по местности по азимуту, считая пары шагов.
  • Выйдя в нужную точку, записывают количество шагов, обозначают ее на эскизе.
  • Визуально определяют другой отдаленный ориентир, берут азимут и двигаются к следующей точке.

Имея опыт, можно составить маршрут с погрешностью не более 2-3 градусов. Чтобы вернуться обратно, достаточно брать обратные азимуты и считать шаги.

Какие существуют виды компасов

По принципу работы компасы делят на 2 группы — магнитные и немагнитные. К немагнитным относятся электромагнитные, электронные компасы и гирокомпасы.

Вид компасов

Описание

МагнитныйПринцип работы прибора: стрелка из намагниченной стали автоматически устанавливается параллельно силовым линиям магнитного поля Земли, поэтому один ее конец указывает на север, другой — на юг.

Виды магнитных компасов: геологический, туристический, горный, горно-геологический и другие.

ЭлектромагнитныйКомпас представляет собой электрогенератор. Рамки с обмотками являются ротором, статор — магнитное поле Земли.

При движении самолета и корабля в магнитном поле планеты возникает возмущение. Соотношение напряжений указывает курс на север и позволяет выбрать азимут движения.

ГирокомпасГирокомпас — механический прибор, показывающий направление географического меридиана. Основной элемент компаса — гироскоп (один или несколько). В вычислениях прибор использует данные вращения Земли.
ЭлектронныйКомпас определяет координаты, используя данные спутниковой навигации. Информация отображается на собственном или внешнем дисплее. Прибор передает значения на автопилот, радар, телефон и другие устройства. Электронный компас может использовать или не использовать сигналы GPS.

Подробнее о видах компаса смотрите в этой статье.

Проверка работоспособности магнитного компаса

Компас работает нестабильно в переменном магнитном поле, создаваемом промышленным оборудованием, в заводских цехах, над железорудными месторождениями. Для нормальной работы прибора достаточно выйти из такого места.

Если поднести к компасу металлический предмет, стрела укажет на него. Если предмет убрать, она укажет на север. Так можно сделать несколько раз. Если стрелка возвращается к одному и тому же направлению — прибор исправен.

Правильность работы магнитного компаса проверяют с помощью телефона. Если есть доступ в интернет, включают навигатор или другую программу, где показаны стороны света. Компас и телефон кладут рядом и сравнивают направления стрелок.

Что делать, если компас сломался в лесу

Если компас вышел из строя в лесу, можно определить стороны света по солнцу, звездам, и Луне.

В лесу есть и другие приметы для ориентирования. Так, с южной стороны кроны деревьев более пышные. На южных склонах лес выше и гуще.

Мха и лишайников больше на северной стороне ствола или валуна (но в густом лесу различия не заметны). Можно пощупать мох, с севера он более влажный. У большого муравейник южный склон пологий, северный — крутой.

⌚ Ориентирование по Солнцу и часам

  1. Часы кладут на горизонтальную поверхность. Часовую стрелку направляют на Солнце. Угол между часовой стрелкой и цифрой 2 (зимой — цифрой 1) делят напополам. Эта линия указывает направление север-юг.
  2. Если встать лицом на север, сзади будет юг, слева — запад, справа — восток. В 12 часов дня солнце находится на юге. Часы должны идти по местному времени. До полудня делят левый угол, после полудня — правый.
  3. Ориентирование по тени шеста (гномона). В землю вертикально втыкают палку длиной до метра и отмечают конец тени колышком. Через 15-25 минут отмечают второе положение тени (также колышком).
  4. Отметки соединяют прямой линией, которая укажет направление восток-запад. Перпендикуляр, проведенный от линии, покажет направление север-юг.

В некоторых регионах ежегодно менялось зимнее и летнее время, но сейчас этого не делают. В последние годы области и края объединялись и менялись часовые пояса. Поэтому солнце может находиться на юге не в 12, а в 11 или 13 часов. Это можно уточнить с помощью компаса.

📹 Ориентирование по звездам - видео

Для ориентирования по звездам в северном полушарии необходимо знать, как выглядят созвездия Большая и Малая Медведица, Кассиопея и Орион. Задача — найти Полярную звезду, которая неподвижна относительно других светил. От звезды проводят перпендикуляр к горизонту, который укажет на магнитный север.

Поиск по созвездиям Большая и Малая Медведица. Продлив линию от двух крайних звезд ковша Большой Медведицы (Дубхе и Мерака), откладывают 5 расстояний между этими объектами, и находят Полярную звезду. Она находится в окончании «ручки» ковша Малой Медведицы.

Ориентирование по созвездию Кассиопея. Созвездие похоже на небрежно начертанную букву М. Сначала нужно продлить крайние элементы буквы М, чтобы линии пересеклись в одной точке. Соединяем ее с центральной звездой (Нави) и продолжаем линию дальше. Самая яркая звездочка на этой прямой — Полярная звезда.

Поиск по созвездию Орион. Центральную звезду пояса Ориона (Альцилам) и лямбду (λ) Ориона (находится над Бетельгейзе и Беллатрикс) соединяют линией. На этой прямой лежит Полярная звезда.

📹 Видео - как ориентироваться ночью по звездам

🌗 Ориентирование по Луне

Чтобы определить растущая Луна или убывающая, проводят рядом с серпом вертикальную линию. Растущая образует с прямой букву Р. Серп, напоминающий букву С, говорит о том, что Луна стареющая. Нужно сказать, что в южном полушарии все будет с точностью до наоборот.

Рассмотрим ориентирование на примере:

  1. Делим лунный диск на 12 частей и смотрим, сколько делений заполнено светом. Например, освещено 7 частей из 12.
  2. Смотрим на часы, которые показывают 19 часов ровно.
  3. Так как луна растущая, от 19 отнимаем 5, получаем 12.
  4. В 12 часов дня Солнце будет находиться на линии, соединяющей Луну с Землей и строго на юге.
  5. Если бы луна была стареющая, то к 19 прибавляли бы 7.

Полная Луна в полночь находится на юге, в 19 часов — на востоке, в 7-8 утра — на западе.

👍 Простой компас своими руками

Сделать самодельный компас не сложно. Для этого подойдут материалы, которые можно найти дома, в походном рюкзаке, в охотничьей избушке и даже на свалке.

  • В блюдце наливают воду. Подойдет углубление в камне, лужа со стоячей водой.
  • Берут стальную иглу для ручного шитья и энергично натирают ее стальным ножом, лезвиями ножниц или грубой тканью (джинс, сукно, хлопок). Во время трения игла намагничивается.
  • В емкость с водой кладут листик дерева, на него — иглу. Кружение листа быстро прекратится.
  • Один конец иглы покажет на магнитный север, противоположный конец — на южный полюс.

Вместо листа можно использовать кусочек бумаги, винную пробку. Иглу можно не класть сверху, а проткнуть ею поплавок. Кусочек стальной проволоки также подойдет для изготовления компаса.

Как выйти из леса с помощью компаса - видео | В лес по грибы

Подробное видео из леса

Обязательно перед походом в лес берем с собой обычный компас. Пусть всегда лежит в рюкзачке. Достоинства его перед электронными помощниками на лицо. Он никогда не сядет, весит мало, видно в темноте, работает при любой погоде.

ВАЖНО! Компас не должен находится рядом с такими вещами, как топор, батарейки, магниты, с другим компасом. Дело в том, что он может просто размагниться.

Как пользоваться компасом - подробно и наглядно показано в видео выше. Но для тех, кто не хочет смотреть, сделаем небольшой обзор.

1. Нужно взять обратный азимут. Его называют точкой выхода. Это может быть линия электро-передач, железная дорога, река, вытянутое поле, трасса, тропика в лесу. Перед заходом в лес, нужно сориентироваться на объект.

2. Становимся к лесу спиной, а к объекту куда нужно выйти лицом. Берем компас и кладем его горизонтально на руку. Очень важно, чтобы проводов не было рядом (ЛЭП). На компасе есть стрелочка, она должна смотреть на тот объект, на который нужно выйти.

3. На компасе видна стрелка. Она скорее всего у вас будет подкрашена. Компас должен успокоиться. Далее на компасе есть риска север (на крутящемся элементе), она должна совпасть со стрелкой север (докручиваем риску). Компас не трогаем, только крутим движущийся элемент.

4. Направление мы взяли. Тем самым мы определили градус - азимут взяли. В моем случаем это 278 градусов.

5. Теперь убираем компас и становимся задом к точке. Имитируем ситуацию, что мы заблудились. Теперь достаем компас. Сверху компаса есть стрелочка, на неее выставляем 278 градусов. Далее кладем компас горизонтально на руку (в любом направлении). Теперь очень важно, чтобы мы повернулись телом так, чтобы стрелочка на компасе, совпала с отметкой север на компасе. Компас не крутим, только поворачиваемся телом. Стрелка и отметка совпали, осталось только идти по направлению.

6. Перед тем как зайти в лес, важно найти объект на протяжении (ЛЭП, река, дорога, вытянутое поле). Если это все сложно, посмотрите видео ролик в самом начале статьи.

Поверьте, пусть он у вас лежит в рюкзачке. Это не заменимый помощник.

Что вы думаете насчет компаса? Берете ли вы его с собой?

Спасибо, что дочитали до конца! Подписывайтесь на канал и не забывайте о лайках 🙂

Как откалибровать компас на iPhone

Последнее обновление от пользователя Max Vega .

Калибровать компас на iPhone очень просто, но иногда датчик движения телефона, необходимый для этой функции, может выйти из строя. Вот почему ниже мы объясняем, как сбросить этот датчик на iPhone, чтобы затем откалибровать компас с большей точностью.

Регулировка датчика движения

Если при открытии приложения Compass опция калибровки не появляется, это значит, что он уже откалиброван. Однако конфигурация калибровки может быть изменена из-за ошибок датчика движения. Поэтому мы рекомендуем Вам повторить этот процесс и убедиться, что все настроено правильно.

Обычно доступ к опции свободной калибровки не открывается автоматически, но приложение Compass само предложит эту опцию, когда Вам будет это необходимо. Для этого выключите свой iPhone и включите его снова. При повторном открытии приложения должна появиться опция калибровки, это может занять несколько секунд.

Откалибровать компас

Переместите телефон так, чтобы можно было катать красный шар по кругу (столько раз, сколько возможно). Приложение автоматически остановит процесс, когда сочтет это достаточным.

В этот момент изображение компаса появится снова, и это означает, что процесс измерения уже обновлен.

Рекомендуется время от времени повторять этот процесс, чтобы убедиться в надежности индикаторов положения Вашего компаса.

Как работает Компас

IPhone включает в себя Compass (интегральную схему, способную обнаруживать магнитный север). По умолчанию приложение Компас (Compass) находится в папке Инструменты на главном экране iPhone, но Вы можете настроить меню своего мобильного телефона и переместить это приложение в другое более доступное место, если хотите.

При запуске приложения в первый раз, появится сообщение, спрашивающее, разрешаете ли Вы приложению использовать его данные геолокации. После калибровки, Вы можете использовать компас, чтобы узнать свои точные координаты (долготу и широту), а также ориентацию Вашего iPhone относительно 4 кардинальных точек.

Отметить адрес на Компасе

Если у Вас есть определенное направление, например, Вам нужно продвинуться на север, поместите компас в этом направлении и держите его горизонтально (как можно более ровно), чтобы два центральных пересечения совпадали. В этот момент нажмите один раз прямо в центре, и Вы увидите, что на Вашей линии направления появляется красная линия. Это означает, что Вы установили свой курс и что каждый раз, когда Вы отклоняетесь от компаса, будет отмечаться угол смещения Вашего направления.

Это может быть очень полезно, когда Вы идете пешком или в едете транспортном средстве, поскольку Компас позволит Вам вернуться к адресу назначения, даже если дорога заставляет Вас отклониться от намеченного курса. Чтобы отключить эту опцию, просто нажмите еще раз в центре круга.

Показать свое местоположение на компасе

Если Ваш компас показывает только ориентацию в градусах по отношению к четырем кардинальным точкам, а Вы хотите также визуализировать детали своего местоположения, Вам нужно будет дать ему соответствующие разрешения.
Для этого откройте меню Настройки > Конфиденциальность > Местоположение на вашем iPhone.
Затем откройте приложение Compass и выберите опцию При использовании приложения.

Как только Ваше местоположение будет активировано в приложении через GPS, Вы увидите более подробную информацию внизу.


Инструмент уровня

В приложении Compass у Вас также есть инструмент для измерения уровня наклона поверхности. Для доступа к нему проведите пальцем по главному экрану справа. Вы увидите, как на экране появляются два круга, а посредине указывается определенная степень наклона.

Если Вы хотите достичь полностью горизонтального уровня наклона, Вам придется перемещать телефон до тех пор, пока два круга не совпадут, и в этот момент экран станет зеленым.


Изображение: 123RF

Как использовать Компас в iPhone для ориентирования на местности

Начиная с iPhone 3Gs, все смартфоны Apple оснащаются цифровым компасом и стандартным приложением для его использования. В этой статье, мы постараемся рассказать Вам как компас в iPhone поможет Вам сориентироваться на местности и не заблудиться.

При запуске программы Компас в первый раз, Вам может быть предложено провести калибровку. Для этого необходимо повернуть iPhone по кругу, пока шакала не заполнится. В предыдущих версиях iOS для калибровки компаса от Вас потребуется описать в воздухе «восьмерку» своим телефоном.После того, как компас будет откалиброван на экране iPhone будет отображаться «магнитный» север, Вы также можете настроить iPhone на отображение «истинного» севера в Настройках -> Компас.

Большая белая линия указывает Ваше текущее направление. Внизу указаны градусы и показатели сторон света. В нашем примере это 53° на северо-восток. В дополнение, iPhone использует встроенный GPS-приемник для указания точных координат, а также подписывает город или местность, в которой Вы находитесь на данный момент.На самом «циферблате» отмечены 4 стороны света. Если Вы хотите найти север, то просто возьмите iPhone в руку и поворачивайтесь на месте до тех пор, пока буква «С» не окажется под белой стрелкой.

Если Вы знаете направление, в котором Вам нужно следовать, то Вы можете направить компас в этом направлении и один раз нажать на экран iPhone. После этого, телефон запомнит направление и будет сигнализировать об отклонении от курса:Для того, что бы удалить направление просто намите на экран iPhone еще раз.

Как Вы наверное знаете, компас можно использовать и со сторонними программами, в частности картами Apple, Google или Yandex. В картографических приложениях достаточно несколько раз нажать на клавишу геолокации для активации компаса.

Хоть Компас в iPhone и довольно полезный инструмент, использовать его нужно скорее для простой навигации или развлечения. Не стоит предпочитать смартфон настоящему компасу, так как на работу компаса iPhone оказывают большое влияние окружающие объекты, например, даже магниты в наушниках EarPods могут сказаться на точности показаний.

Смотрите также:

Метки: iFaq.

Узнайте для чего нужен компас

Тяжело приходилось путешественникам в древние времена! Чтобы определить направление, они ориентировались днем по солнцу, а ночью – по звездам. Но что делать, если все небо затянуто тучами, и такая погода стоит несколько дней? Существуют способы находить стороны света по деревьям, мху и многочисленным другим признакам, только их точность очень мала.

В наше время не нужно пользоваться такими методами, поскольку человечество изобрело прекрасный подарок всем, кто отправляется в дальний путь – компас. Неизвестно, кто и когда заметил, что подвешенный на нитке намагниченный кусочек металла всегда располагается в одном и том же положении: одним концом к северу, другим – к югу. Такое устройство и стало прародителем современных приборов для ориентирования.

Как выглядит компас и из каких частей состоит

Простейший компас – это магнитная стрелка, свободно вращающаяся на оси. Пробовали когда нибудь поднести друг к другу два магнита? Одной стороной они отталкиваются, а другой притягиваются. Точно так же работает компас. В роли одного магнита выступает намагниченная стрелка, а в роли второго — планета Земля! Поэтому стрелка компаса всегда показывает на Север. Существует еще жидкостной компас. Он работает точно так же, просто стрелка держится не на оси, а плавает в жидкости. Вязкая жидкость позволяет избегать постоянных колебаний стрелки, если вы пытаетесь пользоваться компасом в условиях тряски (например в движужемся транспорте).

С помощью компаса можно определить расположение сторон света, но этого явно недостаточно для походов в других направлениях, поэтому кроме стрелки в конструкции прибора есть и другие части. Компас размещается в круглом пластмассовом корпусе с прозрачной верхней частью, через которую виден лимб с делениями. Для защиты хрупкого стекла в некоторых компасах предусмотрена крышка. В походных условиях бывает трудно найти такой маленький, но необходимый прибор в огромном рюкзаке, и конструкторы позаботились о туристах, снабдив его ремешком для ношения на руке. На боковой поверхности можно заметить небольшую металлическую пластинку, это тормоз, который закрепляет стрелку в неподвижном положении. На подвижной верхней части есть визирное устройство – два выступа, один с прорезью, другой с мушкой.

Собираетесь в путешествие? Знать что такое кемпинг обязательно для путешественника.

На этой странице вы узнаете чем отличается лонгборд от скейтборда и как выбрать то что вам лучше подходит.

Разберемся с обозначениями на компасе

Буквами на компасе обозначены стороны света. Внимательно рассмотрим лимб: точка начала отсчета, направление на север, обычно обозначается буквой С, затем по часовой стрелке через равные промежутки буквами В, Ю и З отмечены восток, юг и запад. На некоторых компасах стороны света обозначены английскими буквами: N, S, E, W — они означают стороны света на английском языке:

  • North — Север
  • South — Юг
  • East — Восток
  • West — Запад

Как известно из курса геометрии, круг делится на 360⁰, следовательно, между сторонами света 90⁰. Если отметить каждый градус соответствующей цифрой, видимой невооруженным глазом, размеры компаса будут слишком велики, поэтому на шкале нанесены риски через каждые 5⁰, а подписаны только значения кратные двадцати.

В центре лимба установлена вращающаяся стрелка, две половины которой раскрашены в синий и красный цвета. Красная стрелка показывает на Юг, синяя на Север. Многие путают, но запомнить легко: Юг — там где тепло — обозначен «горячим» красным цветом, а Север — «холодным» синим. В большинстве приборов стрелка, так же, как и основные точки шкалы, покрыта фосфором и светится в темноте.

Это описание стандартного компаса, но последнее время его изготовители мудрят, как могут. Чтобы точно определить, какой конец стрелки указывает на север, и где находится точка начала отсчета в вашем приборе, обязательно прочитайте инструкцию.

Азимут это угол относительно направления на Север


Случаи, когда нужно идти точно на юг или на север бывают очень редко, поэтому прежде чем отправиться в поход, нужно научиться ходить по компасу в любом направлении. В этом нам поможет азимут. Чтобы понять, что это такое, возьмите карту и отметьте на ней две точки, пусть одна из них указывает на место, где вы находитесь, а вторая – пункт назначения. Соедините их прямой линией, а из точки своего пребывания проведите луч точно на север. Угол между этими двумя линиями и будет называться азимутом, зная его, вы можете добраться до таких мест, дорога к которым вам неизвестна.

О климате и погоде в Домбае можно узнать из нашей статьи.

Интересуетесь альпинизмом но не знаете с чего начать? Предлагаем начать с нашей статьи о том как завязывать основные альпинистские узлы.

Возможно вас заинтересует подборка пяти лучших фильмов про авиацию: pro-extrim.com/other/kino/top-5-luchshikh-filmov-o-ljotchikakh-i-aviaci.html

Ориентирование на местности по компасу

Перейдем к практическим вопросам – использованию компаса в походных условиях. Допустим, вы обнаружили на карте интересный географический объект и хотите добраться до него. Сначала нужно определить азимут.

  1. Определите по карте свое местоположение.
  2. Проведите из этой точки линию вертикально вверх, это направление на север.
  3. Установите на карту компас, чтобы его центр лежал на точке вашего пребывания, а буква С (или N) – на проведенной черте.
  4. Поворачивайте карту, пока стрелка компаса не совпадет с направлением на север (не забудьте отпустить тормоз).
  5. Глядя через прорезь на мушку, поверните верхнюю часть компаса, чтобы желаемый объект попал в «прицел».
  6. Осталось посмотреть, на какое значение смотрит стрелка указателя. Если она находится между двумя цифрами, возьмите меньшую величину; затем сосчитайте количество делений от числа до стрелки. Поскольку каждое из них соответствует 5⁰, умножьте полученное количество на пять и прибавьте к величине, прочитанной на шкале.


Теперь можно записать азимут, который вы определили, и убрать карту в рюкзак, совершенно необязательно всю дорогу держать ее перед глазами. Направление движения вы узнаете по компасу.

  1. Установите компас на твердую поверхность. Если поблизости нет подходящих по высоте камней, пней и подобных предметов, используйте стоящий на земле рюкзак. Можно установить азимут и держа прибор в руках, но это создаст дополнительные сложности.
  2. Отпустите тормоз и совместите синий конец стрелки с буквой С (или N).
  3. Поставьте указатель на значение азимута.
  4. Смотрите через прорезь на мушку и выберите ориентир.

Можно отправляться в путь. Достигнув ориентира, достаньте компас и определите следующий. Продолжайте, пока не придете в нужное место.

Как считаете, можно ли научиться паркуру в домашних условиях? В чем суть паркура и что требуется для того, чтобы стать настоящим трейсером, читайте в нашей статье.

А если вам по душе отдых на природе не пропустите наше описание кемпингов.

Умение определять азимут может пригодиться и в том случае, если группа путешествует без карты по известному маршруту. Представьте, что находясь высоко в горах, вы отправились осмотреть соседнюю вершину. Пошли налегке, поскольку рассчитывали вернуться через несколько часов, но все планы спутали облака, внезапно затянувшие низину между возвышенностями. Неизвестно, когда они уйдут, возможно, такая погода продлится несколько дней. Как быть? Сверху прекрасно видна гора, где расположен лагерь, но как ориентироваться в долине, заполненной туманом? Не переживайте, если вы уверены, что на пути нет опасных обрывов и пропастей, верный друг компас выведет на место.

  1. Расположите прибор так, чтобы синий конец стрелки смотрел на букву С (или N).
  2. Вращая верхнюю часть, направьте мушку на место стоянки.
  3. Запишите значение азимута на случай, если указатель собьется.
  4. Двигаясь в облаке, держите компас перед собой, следите, чтобы северный конец стрелки совпадал с буквой С, и идите в направлении, которое указывает визирное устройство.

Конечно, такой способ недостаточно точен, и лучше не попадать в подобные ситуации, но при необходимости можно им воспользоваться. Если расстояние невелико, мимо горы вы не пройдете, зато без компаса можете уйти неизвестно куда или кружить на одном месте бесконечно долго.

Если что-то осталось неясным или хотите закрепить материал, посмотрите видео о том, как пользоваться компасом:

Как работает компас в телефоне? |

Компас в телефоне работает  с помощью технологии GPS

Современные мобильные телефоны, кроме своих прямых функций, еще оснащены и разнообразными дополнительными возможностями, которые значительно расширяют сферу использования мобильного аппарата. Камерой и игровыми приложениями пользователя уже не удивишь, поэтому производители мобильных телефонов расширяют функции телефона. Сейчас можно встретить встроенные GPS-навигаторы, с помощью которых можно узнать свое местоположение в городе и найти нужную улицу или здание. Такие навигаторы очень полезны для тех, кто очутился в незнакомом городе и плохо ориентируется на улицах города.

Джпс навигатор встроен в телефон сразу же, с помощью программ или мобильных приложений его нельзя установить, так как в телефоне должен быть физически установлен GPS-ресивер, который будет принимать сигнал и определять место расположения телефона. Кроме этого, современные джпс навигаторы позволяют определять местоположение и других абонентов мобильной сети. Это очень удобно для родителей, так как можно контролировать своего ребенка.



Как работает компас в телефоне?

Принцип его работы довольно прост: он определяет, в какую сторону повернут мобильный телефон, и выдает данные на экран. Работает компас на базе GPS-навигатора, с помощью которого сигнал поступает на датчик, который установлен в телефоне. Таким образом, цифровой компас считывает нужную информацию и выдает ее своему пользователю. Цифровой компас очень сильно пригодится тем, кто любит путешествовать, особенно в лесной местности, ведь в таком случае GPS-навигатор не сможет очень сильно помочь.



Данные с цифрового компаса можно увидеть на карте GPS-навигатора, таким образом, ориентироваться в городе будет еще проще. Также существуют специальные приложения, с помощью которых можно определить сторону света, в которую направлен мобильный телефон. Сенсорные телефоны, как правило, оснащены акселерометром, с помощью которого телефон может выполнять различные функции одним движением. Например, чтобы приложение заработало, нужно встряхнуть телефон, либо же сделать другие движения, которые запустят программу.



Цифровой компас в телефоне является одной из наиболее полезных программ, которая поможет сориентироваться в незнакомой местности. Особенно она полезна туристам, ведь с помощью компаса и GPS-навигатора можно найти нужные сооружения и здания.

Поделиться ссылкой:

Похожее

Как работает компас?

Если вы заблудились в лесу, ваш лучший шанс найти дорогу - это крошечный магнит.

Магнит - это то, что заставляет компас указывать на север: небольшой магнитный стержень в компасе подвешен так, что он может свободно вращаться внутри корпуса и реагировать на магнетизм нашей планеты.

Стрелка компаса выравнивается и указывает на верхнюю границу магнитного поля Земли, давая исследователям и заблудшим душам постоянное чувство направления.

Как это работает

Компас указывает на север, потому что все магниты имеют два полюса, северный полюс и южный полюс, а северный полюс одного магнита притягивается к южному полюсу другого магнита.(Возможно, вы видели это на примере пары простых стержневых магнитов или магнитов на холодильник, сдвинутых встык.)

Земля - ​​это магнит, который может взаимодействовать с другими магнитами таким образом, поэтому северный конец магнита компаса нарисован. для выравнивания с магнитным полем Земли. Поскольку магнитный Северный полюс Земли притягивает «северные» концы других магнитов, технически это «Южный полюс» магнитного поля нашей планеты.

Истинный север

Хотя компас - отличный инструмент для навигации, он не всегда указывает точно на север.Это потому, что магнитный Северный полюс Земли не то же самое, что «истинный север» или географический Северный полюс Земли. Магнитный Северный полюс находится примерно в 1000 миль к югу от истинного севера, в Канаде.

И что еще больше усложняет работу навигатора с компасом, северный магнитный полюс даже не является стационарной точкой. Когда магнитное поле Земли изменяется, магнитный Северный полюс перемещается. По данным ученых из Университета штата Орегон, за последнее столетие он переместился более чем на 620 миль (1000 километров) в сторону Сибири.

Эта разница между истинным севером и курсом на север по компасу представляет собой угол, называемый склонением. Наклонение меняется от места к месту, потому что магнитное поле Земли неоднородно, оно наклоняется и колеблется.

Эти местные возмущения в поле могут привести к тому, что стрелка компаса будет указывать в сторону от географического Северного полюса и от Северного магнитного полюса. По данным Геологической службы США, на очень высоких широтах стрелка компаса может указывать даже на юг.

Используя карты склонения или локальную калибровку, пользователи компаса могут компенсировать эти различия и указать правильное направление.

Есть вопросы? Отправьте его по электронной почте в Life's Little Mysteries, и мы постараемся ответить на него. Из-за большого количества вопросов мы, к сожалению, не можем ответить индивидуально, но мы опубликуем ответы на самые интригующие вопросы, так что вернитесь в ближайшее время.

Научный эксперимент с компасом с плавающей стрелкой

Знаете ли вы, что можно сделать компас из иглы? Это простой эксперимент и отличный способ познакомить с понятиями магнетизма, магнитных полюсов и магнитного поля Земли.

Распечатайте подробные инструкции и список расходных материалов ниже и просмотрите эксперимент с нашим демонстрационным видео. Мы включили все, что вам нужно для начала, и включили научное объяснение того, «почему это работает», чтобы помочь вашим ученым изучить концепции более подробно.

ПЕРЕЙТИ В РАЗДЕЛ: Инструкции | Видеоурок | Как это работает

Необходимые материалы

  • Швейная игла
  • Магнит
  • Прочная бумага (достаточно, чтобы вырезать круг диаметром два дюйма)
  • Ножницы
  • Лента
  • Вода
  • Мелкая тарелка
  • Компас (необязательно, но его можно использовать для сравнения)

Инструкции по научному эксперименту с компасом с плавающей стрелкой

Шаг 1 - Ножницами вырежьте круг из листа бумаги. Круг должен быть примерно 2 дюйма в диаметре.

Шаг 2 - Приклейте швейную иглу к середине круга.

Шаг 3 - Наполните неглубокую посуду водой.

Шаг 4 - Используйте магнит и потрите им по игле в том же направлении примерно 20 раз.

Шаг 5 - Медленно опустите лист бумаги в воду. Он будет плавать по верху.

Шаг 6 - Наблюдайте, как круг начинает вращаться, пока стрелка не будет указывать в направлении на север, как компас. (Примечание: проверьте направление, сравнив его с реальным компасом.)

Вы знаете, почему это сработало? Найдите ответ в разделе "Как работает этот эксперимент" ниже.

Видеоуроки


Научный эксперимент с плавающей стрелкой Компас Пошаговое обучающее видео

Как работает научный эксперимент

Трение иглы магнитом привело к временному намагничиванию иглы. После намагничивания игла имела северный и южный полюс (как и все магниты). Магниты взаимодействуют друг с другом, отталкивая или притягивая друг друга. Как только игла была намагничена, она взаимодействовала с магнитным полем Земли.

Когда бумага была помещена в воду, она плавала на поверхности воды и могла свободно перемещаться. В этот момент намагниченная игла заставляла бумагу вращаться до тех пор, пока северный и южный полюса иглы не совпадали с магнитным полем Земли - северным и южным полюсами Земли.Один и тот же конец иглы всегда должен указывать в одном направлении, несмотря на все ваши попытки сделать это иначе!

Магнитное поле магнита - это область действия магнитной силы вокруг магнита.

Больше научных развлечений

Магниты могут быть интересными и образовательными! Проведя этот эксперимент, вы захотите проверить эти другие забавные эксперименты с магнитами.

Надеюсь, вам понравился эксперимент. Вот несколько инструкций для печати:

Научный эксперимент с компасом с плавающей стрелкой

Материалы

  • Швейная игла
  • Магнит
  • Прочная бумага (достаточно, чтобы вырезать круг диаметром два дюйма)
  • Ножницы
  • Лента
  • Вода
  • Мелкое блюдо
  • Компас (необязательно, но для сравнения полезно иметь)

Инструкции

  1. Ножницами вырежьте круг из листа бумаги.Круг должен быть примерно 2 дюйма в диаметре.
  2. Приклейте швейную иглу к середине круга.
  3. Наполните неглубокую посуду водой.
  4. Возьмите магнит и потрите им по игле в том же направлении примерно 20 раз.
  5. Медленно опустите лист бумаги в воду. Он будет плавать по верху.
  6. Наблюдайте, как круг начинает вращаться, пока стрелка не будет указывать в направлении на север, как компас. Примечание: проверьте направление, сравнив его с реальным компасом

Могут ли электронные устройства мешать работе компаса?

Имеет ли значение, если вы поставите видеокамеру рядом с магнитным компасом, который используется для навигации? Теоретический ответ - «да». «Но практический ответ?» «Скорее всего, нет». А теперь подробное объяснение!

Как работает магнитный компас?

Итак, Земля подобна гигантскому магниту, точно так же, как стержневой магнит, который собирает скрепки. гигантский земной магнит, северный конец находится в Антарктике, а южный конец - в Арктике. Да, Северный полюс Земли - это южный полюс земного магнита. Подождите, почему он направлен в обратном направлении? земного магнита быть на Северном полюсе? Нет. Вот почему.

Возьмите два стержневых магнита и соедините их северные полюса. Что происходит? Они отталкиваются друг от друга: как полюса отталкиваются, а противоположные полюса притягиваются. А теперь возьми магнитный компас. Северный полюс компаса указывает «Север». Почему? Это потому, что он взаимодействует с магнитным полем Земли. Если компас указывает на север, это потому, что в этом случае должен быть противоположный полюс магнитного поля Земли. Итак, южный магнитный полюс Земли находится в Арктике.

Если поблизости нет других магнитов, магнитный компас указывает в направлении магнитного поля Земли. Но магнитное поле планеты относительно слабое. Его значение составляет примерно 2 x 10 -5 Тесла, где Тесла - это единица измерения напряженности магнитного поля. Для сравнения, типичный магнит вокруг вашего дома может иметь напряженность магнитного поля 0,01 Тесла, вплоть до 1 Тесла для этих сверхсильных неодимовых магнитов.

(Еще одно забавное замечание: направление магнитного поля Земли может иметь значительную составляющую в вертикальном направлении, а не только параллельно поверхности Земли.Чтобы компас в виде стрелки не указывал вверх или вниз, его обычно утяжеляют с одной стороны, чтобы сбалансировать вертикальную составляющую магнитного поля. Это означает, что если вы перенесете компас в южное полушарие, он не будет работать очень хорошо, поскольку вертикальное направление поля изменится и выйдет из равновесия.)

Электрические токи и магнитные поля

Но подождите! Вы также можете создать магнитное поле с помощью электрического тока. С помощью только D-элементной батареи и провода вы можете воздействовать на стрелку компаса. Поместите провод прямо над иглой, а затем подключите его к батарее. Должно получиться вот так.

Как работают компасы | HowStuffWorks

Причина, по которой работает компас, более интересна. Оказывается, вы можете думать о Земле как о гигантском стержневом магните, похороненном внутри. Чтобы северный конец компаса указывал на Северный полюс , вы должны предположить, что закопанный стержневой магнит имеет южный конец на Северном полюсе, как показано на диаграмме справа.Если вы подумаете о мире таким образом, то увидите, что нормальное правило магнитов «притяжение противоположностей» приведет к тому, что северный конец стрелки компаса будет указывать на южный конец закопанного стержневого магнита. Итак, компас указывает на Северный полюс.

Чтобы быть полностью точным, стержневой магнит не движется точно вдоль оси вращения Земли. Он немного смещен по центру. Этот перекос называется склонением , и на большинстве хороших карт показано, каково склонение в разных областях (поскольку оно немного меняется в зависимости от того, где вы находитесь на планете).

Магнитное поле Земли на поверхности довольно слабое. В конце концов, диаметр планеты Земля составляет почти 8000 миль, поэтому магнитное поле должно пройти долгий путь, чтобы повлиять на ваш компас. Поэтому компас должен иметь легкий магнит и подшипник качения . В противном случае магнитному полю Земли просто не хватит силы, чтобы повернуть стрелку.

Аналогия с «большим стержневым магнитом, похороненным в ядре» работает, чтобы объяснить, почему у Земли есть магнитное поле, но, очевидно, это не то, что на самом деле происходит.Так что действительно происходит?

Никто не знает наверняка, но есть работающая теория, которая в настоящее время обсуждается. Как видно из вышеизложенного, считается, что ядро ​​Земли состоит в основном из расплавленного железа (красный). Но в самом ядре давление настолько велико, что это сверхгорячее железо кристаллизуется в твердое тело. Конвекция, вызванная теплом, излучаемым из ядра, наряду с вращением Земли, заставляет жидкое железо двигаться по схеме вращения . Считается, что эти вращательные силы в слое жидкого железа приводят к слабым магнитным силам вокруг оси вращения.

Оказывается, из-за того, что магнитное поле Земли настолько слабое, компас - не что иное, как детектор очень слабых магнитных полей, создаваемых чем-либо. Вот почему мы можем использовать компас для обнаружения небольшого магнитного поля, создаваемого проводом, по которому проходит ток (см. Как работают электромагниты).

Теперь давайте посмотрим, как можно создать свой собственный компас.

Как пользоваться картой и компасом - журнал Scout Life

Хотите выиграть следующий вызов по спортивному ориентированию?

Подготовьтесь, изучив базовые навыки работы с картой и компасом, такие как определение пеленга.Затем переходите к более продвинутым техникам, таким как прицеливание и учет склонения при навигации по курсу.

КАК ПРИНЯТЬ ПОДШИПНИК КОМПАСА

Допустим, вы примерно знаете, где вы находитесь на карте, например, кемпинг 22, и хотите попасть в кемпинг 23. Вы всегда можете просто начать идти в этом общем направлении. Но есть более точный способ выяснить, куда идти. Это называется азимут.

Узнайте, как это сделать, в следующем видео:

1.Положите компас на плоскую поверхность и совместите один край компаса с вашей начальной точкой - в данном случае с лагерем 22. Совместите передний край компаса с пунктом назначения, лагерем 23.

2. Поворачивайте корпус компаса, пока север на шкале не совместится с севером на карте. Направление, в котором вам нужно двигаться - в данном случае 60 градусов - теперь можно определить на основании компаса, где оно совмещено со стрелкой направления.

3. Теперь встаньте и держите компас перед собой около живота так, чтобы стрелка направления указывала от вас под углом 90 градусов. Вращайте свое тело - и компас вместе с ним - до тех пор, пока стрелка магнитного компаса не совместится с буквой «N» на циферблате. Теперь вы должны указывать в правильном направлении, в данном случае на 60 градусов в сторону кемпинга 23.

4. Следуйте стрелке на компасе до пункта назначения. Во время прогулки остановитесь и снова сориентируйтесь, чтобы не сбиться с курса.

ПРИЦЕЛЕНИЕ В ОРИЕНТИРОВАНИИ

В некоторых случаях перейти из точки А в точку Б не так просто, как может показаться.Допустим, местность между вашим текущим местоположением и предполагаемым пунктом назначения состоит из холмов, ручьев, слишком глубоких, чтобы переходить через них, и такой густой растительности, что вам приходится обходить стороной.

Посмотри правде в глаза: Вы не сможете держать прямой курс. Ветеран спортивного ориентирования вместо этого прицеливается влево или вправо от пункта назначения, как он появляется на карте, чтобы попасть в какой-нибудь постоянный ориентир, например, дорогу или ручей.

Тогда, даже если вы не достигнете цели, вы целенаправленно прицеливаетесь в одну сторону, чтобы знать, что вам нужно пройти относительно короткую прогулку по ручью или дороге, чтобы добраться до нужного места.

Например: Допустим, вы не хотите рисковать, путешествуя по воде и густому подлеску, который находится между точками A и B на карте. Вместо этого целенаправленно прицельтесь вправо, около точки C.

Даже если вы немного пропустите точку C, вы знаете, что собираетесь идти по дороге на юго-запад, пока не доберетесь до пункта назначения.

Совет: Важно постоянно отслеживать, где вы находитесь, особенно когда расстояние между точкой A и точкой B (или C) является значительным.Используйте точки атаки, в которых вы останавливаетесь, и вычислите свое направление. Выбирайте легко узнаваемые места на карте в качестве точек атаки - край пруда, конец дороги и т. Д. Не забывайте добавлять около минуты к времени в пути каждый раз, когда вы проверяете свой компас.

А КАК НАСЧЕТ ЗАКЛОНЕНИЯ?

Пеленг по карте и компасу покажет вам относительное направление от точки A к точке B. Фактическое направление относительно истинного севера и юга отличается.

Северный магнитный полюс на самом деле находится примерно в 1200 милях к юго-западу от истинного Северного полюса.Следовательно, магнитный север - точка, на которую указывает ваш компас - не то же самое, что истинный север.

Разница называется склонением.

В некоторых случаях разница между магнитным севером и истинным севером настолько мала, что не сильно повлияет на ваш курс. Но, в зависимости от того, где вы находитесь и как далеко вы собираетесь, учет склонения может избавить вас от некоторых серьезных головных болей в будущем.

Склонение зависит от того, где вы находитесь. На каждой топографической карте должна быть диаграмма склонений.

На этой карте магнитный север находится на 4 градуса к востоку от истинного севера. Чтобы учесть отклонение от вашего пеленга, вы должны вычесть 4 градуса из вашего пеленга.

Диаграмма склонения здесь также указывает на север по сетке: направление линий сетки на карте, которые также не указывают на истинный север.

В этом случае север по сетке находится на 2 градуса к западу от истинного севера. Поэтому, если вы берете азимут с карты с помощью линий сетки, преобразуйте его в магнитный, добавив 6 градусов - 2 градуса к истинному северу, а затем еще 4 градуса к магнитному северу.

Совет: Диаграммы склонения не всегда построены в масштабе, поэтому не используйте их для настройки азимута. Придется делать это по старинке - с помощью математики.

Совет второй: Некоторые ветераны спортивного ориентирования рисуют на своей карте собственные линии, идущие параллельно северному магнитному полюсу, и используют их вместо линий сетки, которые уже есть на карте. Но чем больше карта, тем сложнее провести прямую линию, а это значит, что лучше всего использовать - как вы уже догадались - математику.

Проверьте это!

Электромагнитный эксперимент ›Приколы (ABC Science)

Ученый-серфингист ›Трюки

Возьмите вешалку, компас и батарею и воспроизведите случайное открытие, которое объединило две таинственные силы, вызвало научную революцию и полностью изменило ход истории человечества.

Рубен Меерман

Электромагнитный эксперимент (Источник: Рубен Меерман / Surfing Scientist)

Указание по безопасности: провод может стать слишком горячим, если вы будете касаться его клемм слишком долго.

Не видите видео? Загрузите версию этого видео в формате mp4 [21 МБ].

Возьмите компас, вешалку для одежды и батарею на 6 В и приготовьтесь удивиться. Распутайте крючок вешалки и отогните его назад или сразу отломите.

Если на вашем смартфоне есть приложение компаса, включите его тоже.

Примечание: не используйте кабель зарядного устройства телефона вместо вешалки, так как это может повредить тонкие провода внутри!

Положите компас так, чтобы стрелка была обращена на север, и выровняйте длинную планку плечиков с севера на юг. Спросите людей, что будет делать компас, когда вы дотронетесь до клемм, чтобы течь ток, и большинство ответят, что ожидают, что стрелка повернется на 180 градусов и будет смотреть на юг. Это не то, что происходит.

Игла поворачивается на 90 градусов и смотрит на восток или запад. Поменяйте местами клеммы так, чтобы ток шел в другую сторону, а компас отклонялся в противоположном направлении. Если раньше он был обращен на восток, стрелка теперь будет обращена на запад.

Встроенный магнитометр в смартфон не всегда может реагировать на магнитное поле вокруг провода так же чутко или предсказуемо, как традиционный компас.

Эта lo-fi версия эксперимента удивительно верна первоначальному открытию электромагнетизма. Вы действительно воссоздаете один из самых поворотных моментов в истории человечества.

Вы действительно должны попробовать это сами, потому что видеть реакцию иглы, когда вы касаетесь клемм аккумулятора, пугает! Ни одно из ваших других мирских владений не может оживить близлежащие объекты без физического контакта.

Переключите клеммы, чтобы ток шел в другую сторону, а компас указывал в противоположном направлении. Это один из самых глубоких и фундаментальных законов природы.

Если у вас два компаса, положите один под проводом, другой - сверху, и они будут указывать в противоположных направлениях. Если у вас только один компас, просто перемещайте его и наблюдайте за изменением направления, как и вы. Очаровательно, а?

Предсказать, в какую сторону отклонится стрелка компаса, легко, если вы знаете «правило правой руки».Большой палец правой руки указывает в направлении тока, который всегда течет от положительной клеммы аккумулятора к отрицательной.

Ваши пальцы укажут вам направление магнитного поля.

Возьмите провод (очевидно, не «живой»!), Чтобы большой палец указывал на провод в сторону отрицательной клеммы аккумулятора, и обхватите его рукой. Теперь ваши пальцы указывают в направлении линий магнитного поля.

Если у вас есть стопка маленьких компасов, попробуйте это. Проделайте дыру в куске жесткого картона и проделайте через него плечики. Держите плечики так, чтобы длинная рука стояла вертикально, и расположите циркуль вокруг проволоки по кругу. В отсутствие тока все иглы обращены на север.

Когда по проводу течет ток, все компасы выравниваются головой к хвосту в соответствии с правилом правой руки.На этой фотографии ток течет вверх через отверстие в картоне, так что «пальцы вверх», а силовые линии магнитного поля текут против часовой стрелки.

На этом рисунке клеммы батареи поменяны местами, поэтому ток течет вниз через картон, так что «пальцы вниз», и силовые линии магнитного поля текут по часовой стрелке. Не знаю, как вы, но тот факт, что «правило правой руки» всегда предсказывает, в какую сторону указывают иглы, и никогда не выходит из строя, по-настоящему щекочет мои нейроны. наверх

Что происходит?

Фундаментальный факт, что каждый электрический ток всегда создает магнитное поле, называется законом Эрстеда. Датский ученый Ганс Кристиан Эрстед (1777–1851) сделал это случайное открытие в 1820 году, и то, как он наткнулся на него, является легендой.

Эрстед зарабатывал на жизнь, взимая с людей плату за посещение его лекций. История гласит, что, когда он готовил электрический прибор для своей следующей демонстрации, Эрстед заметил, что стрелка компаса двигалась поблизости.В тот самый момент он стал первым человеком, который понял, что электричество и магнетизм - это не отдельные явления, как все когда-то считали, а на самом деле две стороны одной медали. Невозможно преувеличить, насколько большим это обернулось дело. Это было рождением электромагнитной эры.

Древние греки знали об электрических явлениях и магнетизме, но до Эрстеда никто не осознавал, что они связаны каким-либо образом, не говоря уже о том, чтобы они были связаны друг с другом. Слово «электрический» происходит от греческого слова «янтарь», «электрон», потому что натирание янтаря генерирует электростатический заряд, а «магнит» происходит из Магнезии, региона, известного своими магнитными магнитами.

К 1600-м годам ученые придумали различные способы надежного генерирования и хранения статического (стационарного) электричества, например, путем трения одного материала о другой. Однако только в 1799 году Алессандро Вольта (1745-1827) изобрел гальваническую батарею, чтобы вспыхнула новая волна экспериментов, которые в конечном итоге привели к открытию Эрстеда. Изобретение Вольта могло производить постоянный электрический ток (движущееся электричество). Каждая батарея в мире имеет первую букву его имени, перед которой стоит число в его честь.

Гальванические сваи на удивление просты. Они состоят из стопки дисков, сделанных из разнородных металлов, таких как медь и цинк, уложенных друг на друга с помощью влажной фланели или картона, пропитанных слабой кислотой или соленой водой между каждым чередующимся слоем. Соединение батареи из «гальванических свай» может генерировать от 15 до 30 вольт, и это именно то, что делал Эрстед, когда его компас ожил. При представлении, как, должно быть, чувствовал себя Эрстед в этот момент, у меня мурашки по коже.

Три месяца спустя, 21 июля 1820 года, он опубликовал четырехстраничную брошюру, написанную на латыни, под названием « Эксперименты по воздействию электрического тока на магнитную иглу» . Брошюра была распространена в частном порядке и сразу же подняла научную репутацию Эрстеда на огромную высоту, но его теория «конфликта электричества» не получила поддержки. Он описал вихревое круговое искажение вокруг проволоки и сообщил, что проволока из разного материала дает одинаковый результат.Он также заметил, что направление стрелки компаса зависит от направления тока.

Двести лет спустя, и вы можете провести прямую линию от компаса Эрстеда до электрического генератора, электродвигателя, лампочки, громкоговорителя, радио, телевидения, квантовой механики, циклотрона, лазера, микроволновой печи, CAT (вычислено осевая томография), сканирование ПЭТ (позитронно-эмиссионная томография), сканирование МРТ (магнитно-резонансное воображение), синхротрон и смартфон в вашем кармане. Неплохой результат!

Принимая во внимание серьезные последствия, можно надеяться, что каждый школьник 21 века получит множество возможностей поиграть с магнитами, компасами, проводами и батарейками, но по какой-то причине большинство людей все еще избегают «системы образования», совершенно не осведомленные об удивительных возможностях. невидимый вихрь магнетизма вокруг каждого токоведущего провода. Большинство взрослых знают больше о силе, к которой обратился Дарт Вейдер, чем об электромагнитной силе, которая формирует их повседневную жизнь и весь современный мир.Если вы спросите меня, все не может быть более странным, чем это!

Организация Объединенных Наций объявила 2015 год Международным годом света и световых технологий, и свет представляет собой электромагнитную волну. Все, что мы будем отмечать в этом году, существует потому, что компас Эрстеда сдвинулся с места.

Очевидно, что связь между электричеством и магнетизмом намного больше, но так же, как картинка стоит тысячи слов, демонстрация стоит миллиарда картинок, поэтому я покажу вам еще одну, прежде чем продолжить эту удивительную историю в следующий раз. наверх

Опубликовано 18 февраля 2015 г.

Электронная почта ABC Science

Используйте эти ссылки в социальных сетях, чтобы поделиться Электромагнитный эксперимент .

Используйте эту форму, чтобы отправить сообщение «Электромагнитный эксперимент» кому-нибудь из ваших знакомых:
https://www.abc.net.au/science/articles/2015/02/18/4175666.htm?

Как пользоваться линзовым компасом - Brunton

Существует так много разных видов компасов, что за ними сложно угнаться.Но важно понимать различные типы инструментов навигации, включая линзовый компас.

Щелкните здесь, чтобы узнать о трех различных типах компасов.


За прошедшие годы навигация приобрела множество форм. От компаса до GPS и даже мобильного устройства - недостатка в навигационных инструментах нет. Хотя GPS и смартфоны надежны, по-прежнему важно иметь при себе компас и знать, как его использовать в качестве резервного или спасательного средства навигации.

Здесь, в Brunton, мы производим множество различных компасов для различных нужд в полевых условиях. Линзовый компас - лишь один из многих инструментов навигации, которые мы создали.

Что такое линзовый компас?

Линзовый компас часто называют военным компасом и обычно используется военными США. Линзовый компас состоит из разных частей по сравнению с компасом на опорной плите. Термин «линзовый» происходит от того факта, что на задней стороне компаса есть линза, которая помогает в процессе ориентирования.

Линзовые компасы состоят из трех частей: крышки, основания и линзы для чтения. Крышка используется для защиты компаса, а также включает в себя прицельную проволоку, которая помогает определять направление. Основание - это циферблат компаса, безель и петля для большого пальца - петля для большого пальца используется для обеспечения устойчивости и получения более точных показаний. Наконец, линза для чтения также закрывает компас и складывается; отсюда и появился термин «линзатический».

Хотя некоторые элементы процесса навигации аналогичны использованию компаса на опорной плите, есть также небольшие различия, в том числе то, как вы держите линзовый компас.В этом видео ниже пользователь знакомится с элементами линзового компаса USGI и показывает, как правильно им пользоваться.

Если вы хотите попробовать свои силы в навигации с линзовым компасом, ознакомьтесь с нашим компасом Brunton 9077 и следите за этим видео:

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
