Как подписать оси в диаграмме в ворде: Строим графики и диаграммы в MS Word

Содержание

Как вставить диаграмму и график в Word 2007

При работе с программой Word иногда приходится вставлять в листы диаграммы и графики. Можно их делать сначала в программе Excel, а затем копировать в Word, а можно делать сразу там, где они должны быть. Разберем второй вариант — рассмотрим, как вставлять диаграмму или график в Word без помощи Excel и других программ.

Сначала подготовьте данные. Пусть это будет двухстрочная таблица. В первой строке — месяцы, а в второй — данные, привязанные к этим месяцам, например, прибыль.

Вы уже знаете, как делать таблицы в Word. Ширина столбцов в таблице может получиться неодинаковой, но это легко исправить. Поставьте курсор в любое место таблицы, зайдите во вкладку Макет, и в группе команд Размер ячейки нажмите на кнопку Выровнять ширину столбцов, она находится справа от поля выбора ширины.

После этого все столбцы у Вас будут одинаковой ширины.

Итак, данные прописаны, теперь нужно делать диаграмму. Ставите курсор в то место, где будет диаграмма, заходите во вкладку Вставка, и нажимаете на кнопку Диаграмма. Выбираете вид диаграммы. Можете использовать левое меню, а можете просто прокручивать бегунок. После выбора выделяете нужную Вам диаграмму, и нажимаете ОК.

Перед Вами появится новое окно — программы Excel. В этом окне нужно заменить шаблонные данные на свои. Эта работа ручная, потому что перевести строки в столбцы автоматически простыми средствами не получится.

В первом столбце категории меняете на месяцы. Вместо Категория 1 пишете Январь, вместо Категория 2 — Февраль и так далее. В данном случае можно использовать автозаполнение: написать Январь и, не нажимая никаких кнопок на клавиатуре, захватить мышкой правую нижнюю точку обрамления этой ячейки, и протянуть вниз.

Под ячейкой Январь появятся названия других месяцев, по порядку.

Во втором столбце замените числа на свои данные. Там, где прописано Ряд 1, напишите название своей диаграммы.

Стобцы Ряд 2 и Ряд 3 Вам не нужны, а значит, Вам нужно перетянуть правый нижний маркер синей рамки таким образом, чтобы рамка охватывала только два первых столбца.

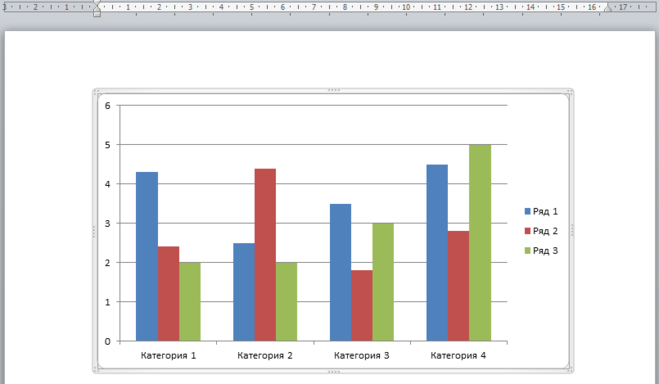

После этого перейдите на страницу Word — и Вы увидите, что диаграмма построена.

Разберем теперь случай. когда у Вас несколько строк данных — к примеру: оборот, расходы, прибыль и так далее. Вот тогда и пригодятся Вам столбцы Ряд 2, Ряд 3, и возможно, придется прописывать еще столбцы. Каждый столбец будет иметь свое название, которое отобразится на диаграмме.

И диаграмма, или график в Word, будут иметь совсем другой вид. Если это гистограмма — то каждому месяцу будет соответствовать несколько разноцветнцых столбцов, а не один, а если это график — будет несколько кривых, а не одна.

Обратите внимание, при выделении диаграммы появляются целых три новых вкладки: Конструктор, Макет и Формат. В этих вкладках Вы можете изменить стили, цвета диаграммы и ее элементов, выбрать другой тип диаграммы, по-другому подписать оси и изменить название, выбрать другой шрифт для надписей, и сделать еще множество других изменений. Рекомендую пройтись по этим вкладкам, и посмотреть, какая команда за что отвечает.

В довершение расскажу, как  правильно подписать в Word любую диаграмму, таблицу, рисунок. Обычно эти подписи ставят вручную. То есть пишут: Диаграмма 1, Диаграмма 2, Рисунок 1, Таблица 3 и так далее. Введенные вручную подписи выглядят некрасиво. А ведь такие подписи программа Word может вставлять сама. Что для этого нужно сделать?

Сначала выделяете тот объект, который хотите подписать. Если перед Вами рисунок, то выделить его можно, кликая по нему в любом месте. Если это диаграмма — выделяете ее, кликая про границе. А если перед Вами таблица — выделяете ее, кликая по верхнему левому значку, который появляется, когда Вы размещаете курсор над таблицей.

После этого переходите на вкладку Ссылки, и щелкаете по кнопке Вставить название. У Вас появится окно Название. В поле Подпись в раскрывающемся списке выбираете, что Вы хотите подписать: рисунок, таблицу или формулу. Пункта Диаграмма в списке нет, поэтому Вам придется этот пункт создать. Нажимаете на кнопку Создать, и прописываете новое название: Диаграмма

. Нажимаете ОК, и оно появляется в списке.

Любое созданное Вами название можно из списка удалить. Выделите его, и станет активной кнопка Удалить. Нажимаете на нее, и Ваше название исчезнет из списка.

В поле Положение определите, где будет находиться подпись: под объектом, или над ним. Нажимаете ОК, и подпись появится в документе.

Нумерация будет идти по порядку. Если у Вас, к примеру, в документе несколько рисунков, то названия будут следующими: Рисунок 1, Рисунок 2, и так далее.

Если Вам нужно, чтобы нумерация шла не цифрами, а как-то по другому, например, буквами, то нажимаете кнопку Нумерация, и выбираете другой формат — тот, который Вам подходит.

Если Вам нужно, чтобы от названия осталась только нумерация, то есть, чтобы объекты обозначались только цифрами, или буквами, то Вам нужно поставить галочку напротив пункта

Исключить подпись из названия.

Видео о том, как вставлять диаграммы и графики в Word

Более подробные сведения Вы можете получить в разделах «Все курсы» и «Полезности», в которые можно перейти через верхнее меню сайта. В этих разделах статьи сгруппированы по тематикам в блоки, содержащие максимально развернутую (насколько это было возможно) информацию по различным темам.

Также Вы можете подписаться на блог, и узнавать о всех новых статьях.
Это не займет много времени. Просто нажмите на ссылку ниже:
    Подписаться на блог: Дорога к Бизнесу за Компьютером

Проголосуйте и поделитесь с друзьями анонсом статьи на Facebook:

Как сделать круговую диаграмму в word?

Если вам необходимо визуализировать сложные для восприятия данные, то в этом вам может помощь диаграмма. С помощью диаграммы можно легко продемонстрировать соотношения между различными показателями, а также выявить закономерности и последовательности в имеющихся данных.

Вам может показаться, что для создания диаграммы нужно использовать сложные в освоении программы, но это не так. Для этого вам будет достаточно обычного текстового редактора Word. И в данной статье мы это продемонстрируем. Здесь вы сможете узнать о том, как сделать диаграмму в Word 2003, 2007, 2010, 2013 и 2016.

Как сделать диаграмму в Word 2007, 2010, 2013 или 2016

Если вы используете программу Word 2007, 2010, 2013 или 2016, то для того чтобы сделать диаграмму вам нужно перейти на вкладку «Вставка» и нажать там на кнопку «Диаграмма».

После этого перед вами появится окно «Вставка диаграммы». В этом окне нужно выбрать внешний вид диаграммы, которую вы хотите вставить в свой документ Word и нажать на кнопку «Ok». Для примера выберем круговую диаграмму.

После того, как вы выберите внешний вид диаграммы, в вашем документе Word появится пример того, как может выглядеть выбранная вами диаграмма.

При этом сразу откроется окно программы Excel. В программе Excel вы увидите небольшую таблицу с данными, которые используются для построения диаграммы в Ворде.

Для того чтобы изменить вставленную диаграмму под свои нужды, необходимо внести изменения в таблицу в программе Excel. Для этого просто вводим собственные названия столбцов и нужные данные. Если нужно увеличить или уменьшить количество строк в таблице, то это можно сделать, изменив область, выделенную синим цветом.

После того, как все нужные данные внесены в таблицу, программу Excel можно закрывать. После закрытия программы Excel вы получите нужную вам диаграмму в Ворде.

Если в дальнейшем возникнет необходимость изменить данные используемые для построения диаграммы, то для этого нужно выделить диаграмму, перейти на вкладку «Конструктор» и нажать на кнопку «Изменить данные».

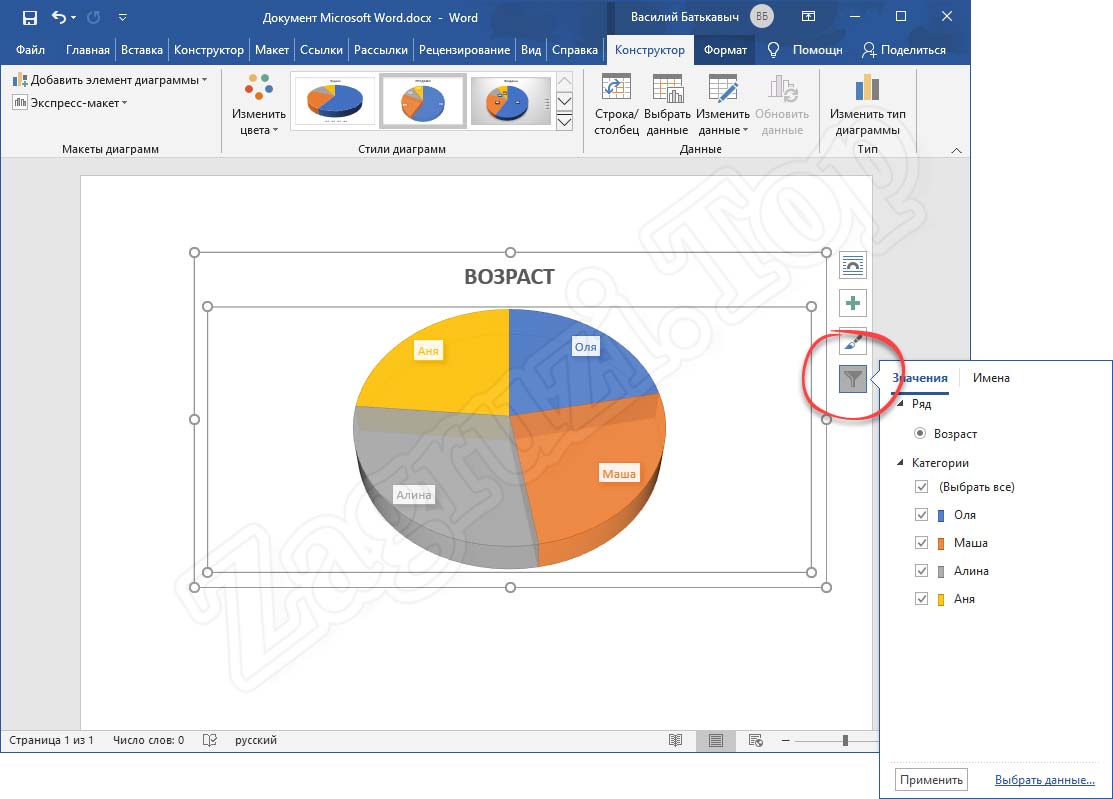

Для того чтобы настроить внешний вид диаграммы воспользуйтесь вкладками «Конструктор», «Макет» и «Формат».

С помощью инструментов на этих вкладках вы сможете изменить цвет диаграммы, подписи, обтекание текстом и многие другие параметры.

Как сделать круговую диаграмму в Word 2003

Если вы используете текстовый редактор Word 2003, то для того чтобы сделать диаграмму вам нужно открыть меню «Вставка» и выбрать там пункт «Рисунок – Диаграмма».

В результате в вашем документе Ворд появится диаграмма и таблица.

Для того чтобы сделать круговую диаграмму нажмите правой кнопкой мышки по диаграмме и выберите пункт меню «Тип диаграммы».

После этого появится окно, в котором можно выбрать подходящий тип диаграммы. Среди прочего, здесь можно выбрать круговую диаграмму.

После сохранения настроек внешнего вида диаграммы, можно приступать к изменению данных в таблицу. Щелкните два раза левой кнопкой мышки по диаграмме и перед вами появится таблица.

С помощью данной таблицы можно изменить данные, которые используются для построения диаграммы.

Диаграммы помогают представлять числовые данные в графическом формате, существенно упрощая понимание больших объемов информации. Также, с помощью диаграмм можно показать отношения между различными рядами данных.

Компонент офисного пакета от Microsoft, программа Word, тоже позволяет создавать диаграммы. О том, как это сделать, мы расскажем ниже.

Примечание: Наличие на компьютере установленного программного продукта Microsoft Excel предоставляет расширенные возможности для построения диаграмм в Ворде 2003, 2007, 2010 — 2016. Если же Эксель не установлен, для создания диаграмм используется Microsoft Graph. Диаграмма в таком случае будет представлена со связанными данными (таблица). В эту таблицу можно не только вводить свои данные, но и импортировать их из текстового документа либо же вообще вставлять из других программ.

Создание базовой диаграммы

Добавить диаграмму в Ворд можно двумя способами — внедрить ее в документ или вставить диаграмму Excel, которая будет связана с данными на листе Эксель. Различие между этими диаграммами заключается в том, где хранятся содержащиеся в них данные и как они обновляются непосредственно после вставки в MS Word.

Примечание: Некоторые диаграммы требуют определенного расположения данных на листе MS Excel.

Как вставить диаграмму путем ее внедрения в документ?

Диаграмма Эксель, внедренная в Ворд, не будет изменяться даже при изменение исходного файла. Объекты, которые были внедрены в документ, становятся частью файла, переставая быть частью исходника.

С учетом того, что все данные хранятся в документе Word, особенно полезно использовать внедрение в случаях, когда не требуется изменения этих самых данных с учетом исходного файла. Также, внедрение лучше использовать тогда, когда вы не хотите, чтобы пользователи, которые будут работать с документом в дальнейшем, должны были обновлять всю связанную информацию.

1. Кликните левой кнопкой мышки в том месте документа, куда вы хотите добавить диаграмму.

2. Перейдите во вкладку «Вставка».

3. В группе «Иллюстрации» выберите «Диаграмма».

4. В появившемся диалоговом окне выберите желаемую диаграмму и нажмите «ОК».

5. На листе появится не только диаграмма, но и Excel, который будут находиться в разделенном окне. В нем же будет выведен пример данных.

6. Замените пример данных, представленный в разделенном окне Эксель, на значения, которые вам необходимы. Помимо данных, можно заменить примеры подписи осей (Столбец 1) и имя легенды (Строка 1).

7. После того, как вы введете необходимые данные в окно Excel, нажмите на символ «Изменение данных в Microsoft Excel» и сохраните документ: «Файл»«Сохранить как».

8. Выберите место для сохранения документа и введите желаемое имя.

9. Нажмите «Сохранить». Теперь документ можно закрыть.

Это лишь один из возможных методов, с помощью которых можно сделать диаграмму по таблице в Ворде.

Как добавить связанную диаграмму Excel в документ?

Данный метод позволяет создать диаграмму непосредственно в Excel, во внешнем листе программы, а затем просто вставить в MS Word ее связанную версию. Данные, содержащиеся в связанной диаграмме, будут обновляться при внесение изменений/обновлений во внешний лист, в котором они и хранятся. Сам же Ворд хранит только расположение исходного файла, отображая представленные в нем связанные данные.

Такой подход к созданию диаграмм особенно полезен, когда необходимо включить в документ сведения, за которые вы не несете ответственность. Это могут быть данные, собранные другим человеком, который по мере необходимости будет их обновлять.

1. Вырежьте диаграмму из Экселя. Сделать это можно нажатием клавиш «Ctrl+X» либо же с помощью мышки: выберите диаграмму и нажмите «Вырезать» (группа «Буфер обмена», вкладка «Главная»).

2. В документе Word нажмите на том месте, куда вы хотите вставить диаграмму.

3. Вставьте диаграмму, используя клавиши «Ctrl+V» или выберите соответствующую команду на панели управления: «Вставить».

4. Сохраните документ вместе со вставленной в него диаграммой.


Примечание:
Изменения, внесенные вами в исходный документ Excel (внешний лист), будут сразу же отображаться в документе Word, в который вы вставили диаграмму. Для обновления данных при повторном открытие файла после его закрытия потребуется подтвердить обновление данных (кнопка «Да»).

В конкретном примере мы рассмотрели круговую диаграмму в Ворде, но таким образом можно сделать диаграмму любого типа, будь то график со столбцами, как в предыдущем примере, гистограмма, пузырьковая или любая другая.

Изменение макета или стиля диаграммы

Вы всегда можете изменить внешний вид диаграммы, которую вы создали в Word. Вовсе необязательно вручную добавлять новые элементы, изменять их, форматировать — всегда есть возможность применения уже готового стиля или макета, коих в арсенале программы от Майкрософт содержится очень много. Каждый макет или стиль всегда можно изменить вручную и настроить в соответствие с необходимыми или желаемыми требованиями, точно также можно работать и с каждым отдельным элементом диаграммы.

Как применить готовый макет?

1. Кликните по диаграмме, которую вы хотите изменить, и перейдите во вкладку «Конструктор», расположенную в основной вкладке «Работа с диаграммами».

2. Выберите макет диаграммы, который вы хотите использовать (группа «Макеты диаграмм»).

3. Макет вашей диаграммы изменится.

Как применить готовый стиль?

1. Кликните по диаграмме, к которой вы хотите применить готовый стиль и перейдите во вкладку «Конструктор».

2. Выберите стиль, который хотите использовать для своей диаграммы в группе «Стили диаграмм».

3. Изменения сразу же отразятся на вашей диаграмме.

Таким образом вы можете изменять свои диаграммы, что называется на ходу, выбирая подходящий макет и стиль, в зависимости от того, что требуется в данный момент. Например, вы можете создать для работы несколько различных шаблонов, а затем изменять из, вместо того, чтобы создавать новые (о том, как сохранять диаграммы в качестве шаблона мы расскажем ниже). К примеру, у вас есть график со столбцами или круговая диаграмма, выбрав подходящий макет, вы сможете из нее сделать диаграмму с процентами в Ворде.

Как вручную изменить макеты диаграмм?

1. Кликните мышкой по диаграмме или отдельному элементу, макет которого вы хотите изменить. Сделать это можно и по-другому:

  • Кликните в любом месте диаграммы, чтобы активировать инструмент «Работа с диаграммами».
  • Во вкладке «Формат», группа «Текущий фрагмент» нажмите на стрелку рядом с «Элементы диаграммы», после чего можно будет выбрать необходимый элемент.

2. Во вкладке «Конструктор», в группе «Макеты диаграмм» кликните по первому пункту — «Добавить элемент диаграммы».

3. В развернувшемся меню выберите, что вы хотите добавить или изменить.

Примечание: Параметры макета, выбранные и/или измененные вами, будут применены только к выделенному элементу диаграммы. В случае, если вы выделили всю диаграмму, к примеру, параметр «Метки данных» будет применен ко всему содержимому. Если же выделена лишь точка данных, изменения будут применены исключительно к ней.

Как изменить вручную формат элементов диаграммы?

1. Кликните по диаграмме или ее отдельному элементу, стиль которого вы хотите изменить.

2. Перейдите во вкладку «Формат» раздела «Работа с диаграммами» и выполните необходимое действие:

  • Для форматирования выделенного элемента диаграммы выберите «Формат выделенного фрагмента» в группе «Текущий фрагмент». После этого можно будет установить необходимые параметры форматирования.
  • Для форматирования фигуры, которая является элементом диаграммы, выберите необходимый стиль в группе «Стили фигуры». Помимо изменения стиля, вы также может залить фигуру цветом, изменить цвет ее контура, добавить эффекты.
  • Для форматирования текста выберите желаемый стиль в группе «Стили WordArt». Здесь же можно выполнить «Заливку текста», «Контур текста» или добавить специальные эффекты.

Как сохранить диаграмму в качестве шаблона?

Нередко бывает так, что диаграмма, созданная вами, может понадобиться в дальнейшем, точно такая же или ее аналог, это уже не столь важно. В данном случае лучше всего сохранять диаграмму в качестве шаблона — это упростит и ускорит работу в будущем.

Чтобы сделать это, просто кликните по диаграмме в правой кнопкой мышки и выберите пункт «Сохранить как шаблон».

В появившемся окне выберите место для сохранения, задайте желаемое имя файлу и нажмите «Сохранить».

На этом все, теперь вы знаете, как в Ворде сделать любую диаграмму, внедренную или связанную, имеющую различный внешний вид, который, к слову, всегда можно изменить и подстроить под свои нужды или необходимые требования. Желаем вам продуктивной работы и результативного обучения.

Мы рады, что смогли помочь Вам в решении проблемы.

Задайте свой вопрос в комментариях, подробно расписав суть проблемы. Наши специалисты постараются ответить максимально быстро.

Помогла ли вам эта статья?

Да Нет

Как в Word сделать круговую диаграмму с процентами. Microsoft Word дает своим пользователям возможность сводить результаты расчётов и таблиц к графическому виду для упрощения восприятия информации.

Самым

Как изменить оси в Excel — О том, как поменять оси графика «Excel» местами.

О чём мы думаем в первую очередь после создания диаграммы в Excel? О том, как придать диаграмме именно такой облик, какой мы себе представляли, когда брались за дело!

В современных версиях Excel 2013 и 2016 настройка диаграмм — это просто и удобно. Корпорация Microsoft приложила немало усилий, чтобы сделать процесс настройки простым, а необходимые параметры легко доступными. Далее в этой статье мы покажем несколько простых способов, как добавить и настроить все основные элементы диаграммы в Excel.

  • Добавляем название диаграммы
  • Настраиваем оси диаграммы
  • Добавляем подписи данных
  • Добавляем, убираем, перемещаем и настраиваем формат легенды диаграммы
  • Показываем или скрываем линии сетки
  • Изменяем или скрываем ряды данных на диаграмме
  • Изменяем тип и настраиваем стиль диаграммы
  • Изменяем стандартные цвета диаграммы
  • Меняем местами вертикальную и горизонтальную оси
  • Разворачиваем диаграмму в Excel слева направо

3 способа настраивать параметры диаграмм в Excel

Если у Вас была возможность прочитать нашу предыдущую статью о том, как создать диаграмму в Excel, то Вы уже знаете, что доступ к основным инструментам для работы с диаграммами можно осуществить одним из трёх способов:

  1. Выделить диаграмму и использовать вкладки из группы Работа с диаграммами (Chart Tools) – Конструктор (Design) и Формат (Format).
  2. Кликнуть правой кнопкой мыши по элементу диаграммы, который необходимо настроить, и выбрать нужную команду из контекстного меню.
  3. Использовать специальные иконки, которые появляются возле правого верхнего угла диаграммы, если кликнуть по ней мышью.

Ещё больше параметров находится в панели Формат области диаграммы (Format Chart), которая появляется в правой части рабочего листа, если нажать пункт Дополнительные параметры (More options) в контекстном меню диаграммы или на вкладках группы Работа с диаграммами (Chart Tools).

Совет: Чтобы сразу же открыть нужный раздел панели для настройки параметров диаграммы, дважды кликните по соответствующему элементу на диаграмме.

Как добавить название к диаграмме Excel

В этом разделе мы расскажем о том, как добавить название к диаграмме в различных версиях Excel, и покажем, где находятся основные инструменты для работы с диаграммами. В остальной части статьи мы будем рассматривать примеры работы только в самых новых версиях Excel 2013 и 2016.

Добавляем название к диаграмме в Excel 2013 и Excel 2016

В Excel 2013 и Excel 2016 при создании диаграммы в её названии автоматически вставляется текст «Название диаграммы«. Чтобы изменить этот текст, просто выделите его и введите свой вариант названия:

Можно также связать название диаграммы с какой-либо ячейкой на листе при помощи ссылки, чтобы название автоматически обновлялось каждый раз при изменении содержимого связанной ячейки. О том, как это сделать, рассказано чуть ниже.

Если название по каким-то причинам не было добавлено автоматически, то кликните в любом месте диаграммы, чтобы появилась группа вкладок Работа с диаграммами (Chart Tools). Откройте вкладку Конструктор (Design) и нажмите Добавить элемент диаграммы (Add Chart Element) > Название диаграммы (Chart Title) > Над диаграммой (Above Chart) или По центру (наложение) (Centered Overlay).

Либо нажмите иконку Элементы диаграммы (Chart Elements) возле правого верхнего угла диаграммы и отметьте галочкой параметр Название диаграммы (Chart Title).

Рядом с параметром Название диаграммы (Chart Title) можно нажать стрелку, направленную вправо (см. рисунок выше), и выбрать один из предложенных вариантов:

  • Над диаграммой (Above Chart) – название размещается над областью построения диаграммы, размер графика при этом уменьшается; этот вариант используется по умолчанию.
  • По центру (наложение) (Centered Overlay) – выровненное по центру название накладывается поверх области построения, размер графика при этом не изменяется.

Чтобы найти больше параметров, откройте вкладку Конструктор (Design) и нажмите Добавить элемент диаграммы (Add Chart Element) > Название диаграммы (Chart Title) > Дополнительные параметры заголовка (More Options). Или нажмите иконку Элементы диаграммы (Chart Elements), затем Название диаграммы (Chart Title) > Дополнительные параметры (More Options).

Нажатие кнопки Дополнительные параметры (More Options), как в одном, так и в другом случае, открывает панель Формат названия диаграммы (Format Chart Title) в правой части рабочего листа, где можно найти нужные параметры.

Добавляем название к диаграмме в Excel 2010 и Excel 2007

Чтобы добавить название к диаграмме в Excel 2010 и более ранних версиях, выполните следующие действия:

  1. Кликните в любом месте диаграммы Excel, чтобы на Ленте меню появилась группа вкладок Работа с диаграммами (Chart Tools).
  2. На вкладке Макет (Layout) нажмите Название диаграммы (Chart Title) > Над диаграммой (Above Chart) или По центру (наложение) (Centered Overlay).

Связываем название диаграммы с ячейкой рабочего листа

Диаграммы различных типов в Excel чаще всего создаются с замещающим текстом вместо названия. Чтобы задать собственное название для диаграммы, можно либо выделить поле диаграммы и ввести текст вручную, либо привязать его к какой-либо ячейке рабочего листа, содержащей, например, название таблицы. В таком случае название диаграммы Excel будет автоматически обновляться каждый раз, когда будет изменяться содержимое связанной ячейки.

Чтобы связать название диаграммы с ячейкой рабочего листа:

  1. Выделите название диаграммы.
  2. В строке формул введите знак равенства (=), кликните по ячейке, содержащей нужный текст, и нажмите Enter.

В данном примере мы связываем название диаграммы Excel с ячейкой A1. Можно выбрать две или более ячеек (например, несколько заголовков столбцов), и в результате в названии диаграммы будет показано содержимое всех выбранных ячеек.

Перемещаем название в диаграмме

Если нужно переместить название диаграммы в другое место, выделите его и перетащите при помощи мыши:

Удаляем название диаграммы

Если для диаграммы Excel не нужно название, то его можно удалить двумя способами:

  • На вкладке Конструктор (Design) нажмите Добавить элементы диаграммы (Add Chart Element) > Название диаграммы (Chart Title) > Нет (None).
  • Кликните правой кнопкой по названию диаграммы и в контекстном меню нажмите Удалить (Delete).

Изменяем шрифт и оформление названия диаграммы

Чтобы изменить шрифт названия диаграммы в Excel, кликните по нему правой кнопкой мыши и нажмите Шрифт (Font) в контекстном меню. Откроется одноименное диалоговое окно, в котором можно настраивать различные параметры шрифта.

Если нужны более детальные настройки, выделите название диаграммы, откройте вкладку Формат (Format) и поиграйте различными параметрами. Вот как, например, можно преобразить название диаграммы при помощи Ленты меню:

Таким же образом можно изменить оформление других элементов диаграммы, таких как названия осей, подписи на осях и легенда диаграммы.

Более подробно об этом рассказано в статье Как добавить название к диаграмме в Excel.

Настраиваем оси диаграммы в Excel

Для большинства типов диаграмм в Excel вертикальная ось (она же – ось значений или ось Y) и горизонтальная ось (она же – ось категорий или ось Х) добавляются автоматически при создании диаграммы.

Чтобы скрыть или показать оси диаграммы, кликните по иконке Элементы диаграммы (Chart Elements), затем нажмите стрелку в строке Оси (Axes) и отметьте галочкой те оси, которые нужно показать, или уберите галочку рядом с теми, которые нужно скрыть.

Для некоторых типов диаграмм, например, для комбинированных диаграмм, может быть показана вспомогательная ось.

При создании объёмных диаграмм, можно отобразить ось глубины:

Для каждого элемента осей диаграммы в Excel можно настраивать различные параметры (далее поговорим об этом подробнее):

Добавляем названия осей в диаграмме

Создавая диаграмму в Excel, можно добавить названия вертикальной и горизонтальной осей, чтобы пользователям было проще понять, что за данные показаны на диаграмме. Чтобы добавить названия осей, нужно сделать вот что:

  1. Кликните в любом месте диаграммы Excel, затем нажмите по иконке Элементы диаграммы (Chart Elements) и поставьте галочку в строке Названия осей (Axis Titles). Если нужно показать название только для одной из осей (либо вертикальной, либо горизонтальной), нажмите стрелку справа и уберите одну из галочек.
  2. Кликните на диаграмме по текстовому полю названия оси и введите текст.

Чтобы настроить оформление названия оси, кликните по нему правой кнопкой мыши и в контекстном меню нажмите Формат названия оси (Format Axis Title). При этом откроется одноимённая панель с большим выбором настраиваемых параметров оформления. Можно также использовать параметры, предложенные на вкладке Формат (Format) Ленты меню, как мы делали при настройке параметров названия диаграммы.

Связываем названия осей с заданными ячейками рабочего листа

Как и название диаграммы, название оси можно связать с заданной ячейкой рабочего листа при помощи ссылки, чтобы это название обновлялось автоматически при изменении данных в связанной ячейке.

Чтобы создать такую ссылку, выделите название оси и в строке формул введите знак равенства (=), затем кликните по ячейке, с которой нужно связать название оси, и нажмите Enter.

Изменяем масштаб оси диаграммы

Microsoft Excel автоматически определяет минимальное и максимальное значения, а также единицы измерения для вертикальной оси, основываясь на том, какие данные использованы для построения диаграммы. При необходимости для вертикальной оси можно настроить собственные более подходящие параметры.

  1. Выделите вертикальную ось диаграммы и щелкните по иконке Элементы диаграммы (Chart Elements).
  2. Нажмите стрелку в строке Оси (Axis) и в появившемся меню выберите Дополнительные параметры (More options). Откроется панель Формат оси (Format Axis).
  3. В разделе Параметры оси (Axis Options) сделайте одно из следующих действий:
    • Чтобы задать начальное и конечное значения вертикальной оси, введите соответствующие значения в поля Минимум (Minimum) или Максимум (Maximum).
    • Чтобы изменить масштаб оси, введите значения в поля Основные деления (Major) и Промежуточные деления (Minor).
    • Чтобы отложить значения по оси в обратном порядке, отметьте галочкой параметр Обратный порядок значений (Values in reverse order).

Горизонтальная ось, в отличие от вертикальной, чаще имеет текстовые подписи данных, а не числовые, поэтому настроек масштаба у этой оси меньше. Однако можно изменить количество категорий, которые будут показаны между метками, порядок категорий и точку, где две оси пересекаются:

Изменяем числовой формат у подписей оси

Если нужно, чтобы числа в подписях оси отображались как валюты, проценты, время или в каком-либо другом формате, кликните по подписям правой кнопкой мыши и в контекстном меню нажмите Формат оси (Format Axis). В открывшейся панели перейдите в раздел Число (Number) и выберите один из доступных числовых форматов:

Совет: Чтобы установить для чисел формат исходных данных (тот, что в ячейках рабочего листа), поставьте галочку Связь с источником (Linked to source). Если не получается найти раздел Число (Number) в панели Формат оси (Format Axis), проверьте, что на диаграмме выделена ось значений (это, как правило, вертикальная ось).

Чтобы сделать график в Excel более понятным, добавьте подписи данных, которые будут показывать подробную информацию о ряде данных. В зависимости от того, на что нужно обратить внимание пользователей, можно добавить подписи к одному ряду данных, ко всем рядам или к отдельным точкам.

  1. Кликните по ряду данных, для которого нужно добавить подписи. Чтобы добавить подпись только к одной точке данных, кликните ещё раз по этой точке.
  2. Нажмите по иконке Элементы диаграммы (Chart Elements) и поставьте галочку в строке Подписи данных (Data Labels).

Например, вот так выглядит наша диаграмма Excel с подписями для одного из рядов данных.

В некоторых случаях можно выбрать, как будут располагаться подписи. Для этого нажмите стрелку в строке Подписи данных (Data Labels) и укажите подходящий вариант. Чтобы показать подписи внутри плавающих текстовых полей, выберите Выноска данных (Data Callout).

Как изменить данные, отображаемые в подписях

Чтобы изменить содержание подписей данных на диаграмме, кликните по иконке Элементы диаграммы (Chart Elements) > Подписи данных (Data Labels) > Дополнительные параметры (More Options). Откроется панель Формат подписей данных (Format Data Labels) в правой части рабочего листа. На вкладке Параметры подписей (Label Options) в разделе Включать в подпись (Label Contains) выберите нужное из предложенных вариантов.

Если нужно добавить собственный текст к одной из точек данных, кликните по подписи этой точки, затем кликните ещё раз, чтобы выделенной осталась только эта подпись, и ещё раз по тексту подписи, чтобы выделить его. Далее введите собственный текст.

Если окажется, что слишком большое число подписей перегружает диаграмму Excel, то можно удалить любую из них. Кликните по подписи правой кнопкой мыши и в контекстном меню нажмите Удалить (Delete).

Советы для работы с подписями данных:

  • Чтобы изменить положение одной подписи, просто перетащите её мышью в нужное место.
  • Чтобы изменить цвет шрифта и заливку подписей данных, выделите их, затем откройте вкладку Формат (Format) и настройте нужные параметры форматирования.

Добавляем, убираем, перемещаем и настраиваем формат легенды диаграммы

При создании диаграммы в Excel 2013 и Excel 2016 легенда по умолчанию добавляется в нижней части области диаграммы. В Excel 2010 и более ранних версиях – справа от области построения.

Чтобы убрать легенду, нажмите иконку Элементы диаграммы (Chart Elements) возле правого верхнего угла диаграммы и уберите галочку в строке Легенда (Legend).

Чтобы переместить легенду диаграммы в другое место, выделите диаграмму, откройте вкладку Конструктор (Design), нажмите Добавить элемент диаграммы (Add Chart Element) > Легенда (Legend) и выберите новую позицию для легенды. Чтобы удалить легенду, нажмите Нет (None).

Ещё один способ переместить легенду – кликнуть по ней дважды мышью и выбрать нужное положение в разделе Параметры легенды (Legend Options) панели Формат легенды (Format Legend).

Для настройки форматирования легенды существует множество параметров на вкладках Заливка и границы (Fill & Line) и Эффекты (Effects) панели Формат легенды (Format Legend).

Показываем и скрываем сетку в диаграмме Excel

В Excel 2013 и 2016 показать или скрыть сетку – дело нескольких секунд. Просто кликните по иконке Элементы диаграммы (Chart Elements) и поставьте или уберите галочку в строке Сетка (Gridlines).

Microsoft Excel автоматически определяет, какие линии сетки лучше подойдут для данного типа диаграммы. Например, для линейчатой диаграммы будут показаны основные вертикальные линии, в то время как для гистограммы – основные горизонтальные линии сетки.

Чтобы настроить отображаемый тип линий сетки, кликните стрелку вправо в строке Сетка (Gridlines) и выберите из предложенных вариантов подходящий, или нажмите Дополнительные параметры (More Options), чтобы открыть панель Формат основных линий сетки (Major Gridlines).

Скрываем и редактируем ряды данных в диаграмме Excel

Когда на диаграмме Excel показано очень много данных, то иногда требуется на время скрыть часть рядов, чтобы сфокусировать внимание на нужных в данный момент.

Для этого справа от графика нажмите иконку Фильтры диаграммы (Chart Filters) и уберите галочки с тех рядов данных и/или категорий, которые нужно скрыть.

Для редактирования ряда данных нажмите кнопку Изменить ряд (Edit Series) справа от его названия. Кнопка появляется, если навести мышь на название этого ряда. При этом соответствующий ряд будет выделен на графике, так что Вы легко увидите, какой именно элемент будет отредактирован.

Изменяем тип и стиль диаграммы

Если созданная диаграмма не лучшим образом подходит для отображаемых данных, Вы можете без труда изменить тип диаграммы. Для этого выделите диаграмму, откройте вкладку Вставка (Insert) и в разделе Диаграммы (Charts) выберите другой тип диаграммы.

Другой способ – кликните правой кнопкой мыши в любом месте диаграммы и в контекстном меню нажмите Изменить тип диаграммы (Change Chart Type).

Для того, чтобы быстро изменить стиль созданной диаграммы, нажмите иконку Стили диаграмм (Chart Styles) справа от области построения и выберите из предложенных стилей подходящий.

Или выберите один из стилей в разделе Стили диаграмм (Charts Styles) на вкладке Конструктор (Design):

Изменяем цвета диаграммы

Чтобы изменить цветовую тему диаграммы в Excel, нажмите иконку Стили диаграмм (Chart Styles), откройте вкладку Цвет (Color) и выберите одну из предложенных цветовых тем. Выбранные цвета тут же будут применены к диаграмме, и Вы сразу же сможете оценить хорошо ли она выглядит в новом цвете.

Чтобы выбрать цвет для каждого ряда индивидуально, выделите ряд данных на диаграмме, откройте вкладку Формат (Format) и в разделе Стили фигур (Shape Styles) нажмите кнопку Заливка фигуры (Shape Fill).

Как поменять местами оси X и Y диаграммы

При создании диаграммы в Excel ориентация рядов данных определяется автоматически, исходя из количества строк и столбцов исходных данных, по которым строится график. Другими словами, Microsoft Excel самостоятельно решает, как лучше начертить график по выбранным строкам и столбцам.

Если выбранное по умолчанию расположение строк и столбцов на графике не устраивает, то можно без труда поменять местами горизонтальную и вертикальную оси. Для этого выделите диаграмму и на вкладке Конструктор (Design) нажмите кнопку Строка/Столбец (Switch Row/Column).

Как развернуть диаграмму в Excel слева направо

Случалось ли Вам создать диаграмму в Excel и только в самом конце понять, что точки данных расположены в порядке противоположном тому, который Вы хотели получить? Чтобы исправить такую ситуацию, нужно развернуть порядок построения категорий в диаграмме, как показано далее.

Кликните правой кнопкой мыши по горизонтальной оси диаграммы и нажмите Формат оси (Format Axis) в контекстном меню.

Если Вам привычнее работать с Лентой, откройте вкладку Конструктор (Design) и нажмите Добавить элемент диаграммы (Add Chart Element) > Оси (Axes) > Дополнительные параметры оси (More Axis Options).

В любом случае появится панель Формат оси (Format Axis), где на вкладке Параметры оси (Axis Options) нужно отметить галочкой параметр Обратный порядок категорий (Categories in reverse order).

Помимо разворота диаграммы в Excel слева направо, можно изменить порядок категорий, значений или рядов данных на диаграмме, развернуть порядок построения точек данных, повернуть круговую диаграмму на любой угол и многое другое. Теме поворота диаграмм в Excel посвящена отдельная статья.

Сегодня Вы узнали о том, как можно настраивать диаграммы в Excel. Конечно, эта статья позволяет только поверхностно коснуться темы настроек и форматирования диаграмм в Excel, хотя об этом можно рассказать намного больше. В следующей статье мы построим диаграмму из данных, которые находятся на различных рабочих листах. А тем временем рекомендую Вам попрактиковаться, чтобы закрепить полученные сегодня знания.

Урок подготовлен для Вас командой сайта office-guru.ru Источник: https://www.ablebits.com/office-addins-blog/2015/10/29/excel-charts-title-axis-legend/ Перевел: Андрей Антонов Правила перепечатки Еще больше уроков по Microsoft Excel

Как сделать график в Ворде

В различных финансовых документах или отчетах, в курсовых или дипломе могут встречаться данные, представленные в виде таблицы. И для того чтобы они смотрелись более наглядно, на их основе лучше построить график. Поскольку практически вся документация, которая представлена в электронном виде, создается в редакторе MS Word, то в данной статье, мы с Вами научимся создавать графики в Ворде.

Если у Вас в документе есть таблица с данными, то, конечно, все можно сделать самостоятельно. Для этого включите видимость сетки; используя линии, нарисуйте оси; подпишите их; а затем, с помощью кривой, рисуйте.

Но зачем такие сложности, если в редактор уже встроена данная функция. Нам нужно просто правильно ввести данные и все будет готово.

Но давайте обо всем по порядку.

Как строить графики

Для примера возьму такие данные. Есть сотрудники, и количество товара, которое они продали, за определенный месяц. График поможет быстрее понять, какой сотрудник продал больше всего товаров за определенный месяц, или за весь период.

Поставьте курсор в нужном месте документа. Затем перейдите на вкладку «Вставка» и в разделе «Иллюстрации», нажмите на кнопочку с изображением диаграммы.

Появится вот такое окно, как на скриншоте ниже. В нем выберите вид диаграммы, который подходит Вам больше всего. Потом нажмите «ОК». Я буду строить с маркерами, но в данном случае можно было бы также сделать гистограмму, или линейчатую диаграмму.

Дальше в Вашем документе появится новая диаграмма, и откроется новый лист Excel с таблицей.

В нее нужно перенести все значения, которые у Вас указаны в таблице в документе Word.

Сначала нужно выбрать правильный диапазон значений в Excel. У меня будет 5 строк (верхняя строка и 4 сотрудника), и 8 столбцов (имена сотрудников и месяцы). Возьмите за правый нижний угол, и выберите нужное Вам количество строк и столбцов.

Дальше перенесите все из таблицы в Ворд в Excel.

Когда будете их менять, обратите внимание, что и сам график изменяется.

После того, как все в Excel, будет изменено, закройте это окно.

У меня получился вот такой результат.

Если кликнуть два раза левой кнопкой мыши по вертикальной (0, 10, 20, 30…), горизонтальной (Катя, Маша…) оси, легенде (Январь, Февраль…) или любому из рядов данных (цветные кривые), откроется окно с настройками.

Например, нажмем на кривую со значениями за Апрель, открывается окно «Формат ряда данных». Здесь можно поменять цвет, тип линий и прочее.

Если кликнуть по горизонтальной оси, откроется окно «Формат оси». В нем можете выбрать необходимые параметры.

Если кликнуть правой кнопкой мышки по самому графику, откроется контекстное меню. В нем можно «Изменить данные» – появится лист Excel с созданной таблицей, который мы закрыли, «Изменить тип диаграммы» и другое.

Кликнув по созданному графику, вверху появится вкладка «Работа с диаграммами». В ней Вы увидите еще три дополнительные вкладки: «Конструктор», «Макет» и «Формат». Поклацайте по ним, и посмотрите, как еще можно поменять вид. Например, добавьте название к диаграмме.

После создания, работа с графиком в Ворде ничем не отличается от работы с ним в Excel. Поэтому можете прочесть статью: как сделать график в Excel.

Как создается график функций

Если Вам нужно вставить его в документ, тогда можете поступить следующим образом. Сначала добавьте график функций в Excel, как это сделать, я рассказывала в отдельной статье, а затем скопируйте его и вставьте в документ Word. После этого, у Вас останется возможность его редактировать в Ворде, как было описано выше: или кликайте по осям, или переходите на вкладку «Работа с диаграммами».

В Интернете также можно найти различные программы, с помощью которых получится сделать график функции в Word. Расскажу про одну из них – «Построитель графиков 1.50».

Это макрос, который нужно установить на компьютер. Затем открываете Ворд и запускаете программу в «Надстройках».

Я скачала файл установки из Интернета. Затем запустила мастер установки.

В установке ничего особого нет. Выберите язык, примите условия лицензионного соглашения, и нажмите «Установить».

Для того чтобы макрос заработал, нужно немного изменить настройки Word. Перейдите на вкладку «Файл» и кликните по пункту «Параметры».

В следующем окне перейдите на вкладку «Центр управления безопасностью» и нажмите на кнопку «Параметры центра управления безопасностью».

На вкладке «Параметры макросов» поставьте маркер в поле «Включить все макросы». Нажмите «Ок» в этом окне и в предыдущем.

Если Вы не планируете постоянно использовать данный макрос, то, после того, как поработаете с ним, снова зайдите в «Параметры» Word и верните все обратно.

Если на момент установки программы у Вас был открыт документ Word, тогда закройте его и откройте заново.

Затем перейдите на вкладку «Надстройки». Там должна появиться новая иконка, соответствующая макросу. Чтобы запустить макрос, нажмите на нее.

Интерфейс программы на русском языке. Вводите свои значения и рисуйте нужную функцию.

Надеюсь, используя мои рекомендации, у Вас получилось добавить в документ или обычный график, или график функций.


Оценить статью: Загрузка… Поделиться новостью в соцсетях



Об авторе: Олег Каминский

Вебмастер. Высшее образование по специальности «Защита информации». Создатель портала comp-profi.com. Автор большинства статей и уроков компьютерной грамотности

Как сделать диаграмму в Ворде

Пакет Microsoft Office позволяет выполнять множество задач за счет разнообразного набора программ. Однако некоторые функции в них совпадают. Одна из них — это диаграммы, которые можно сделать и в Ворде. Это довольно полезная возможность. Ниже расскажем как их создавать различными способами.

В отличие от Excel, в Word не требуется предварительно заполнять таблицу для создания диаграммы. Весь процесс происходит постепенно. Вставка этого элемента не представляет трудностей, если соответствовать инструкции. Чем точнее пользователь будет соблюдать советы, тем быстрее получится сделать красивое оформление документа.

Создание стандартной диаграммы

Для создания стандартной диаграммы достаточно следовать следующей инструкции:

  1. Откройте заполненный или создайте новый документ Word.
  2. Нажмите левой кнопки мыши на место, где требуется сделать диаграмму.
  3. В верхнем меню откройте «Вставка».
  4. В категории «Иллюстрации» нажмите на «Диаграмма».
  5. В новом окне укажите тип диаграммы с помощью левого меню, нажмите «ОК».
  6. В файле создастся диаграмма, а также откроется окно Excel с предзаполненной таблицей.
  7. Задайте нужные параметры в таблице Excel.

Таким образом, на указанном месте появится диаграмма. Если необходимо увеличить количество секторов, достаточно создать новую строку в файле Excel. Для удаления следует выделить ненужные ячейки зажав левую кнопку мыши, и нажать «Delete».

Важно!

Диаграмма в Word создается с помощью функций Excel, поэтому файл появившейся таблицы связан в текстовым документом. Отдельно сохраните его. Для последующего редактирования содержимого диаграммы следует изменять данные в Excel. Для этого требуется открыть текстовый файл, вызвать контекстное меню диаграммы и выбрать соответствующий пункт в категории «Изменить данные».

Макет и стиль

Создание диаграммы в Word — это довольно простая задача. Иногда в последствии требуется изменить формат вставки. Для этого не требуется делать все заново. Можно легко изменить тип диаграммы:

  1. Нажать на диаграмму или выделить ее.
  2. На верхней панели автоматически откроется категория «Конструктор».
  3. Для изменения формата следует нажать на «Изменить тип диаграммы» в правом углу.
  4. Откроется такое же окно, как и при создании вставки. Следует выбрать желаемый тип диаграммы и нажать «ОК».

С помощью этого способа можно не только изменить тип диаграммы, но и заменить ее на график или гистограмму с помощью соответствующих макетов. При этом все данные сохранятся.

Простейший способ изменить тип круговой диаграммы

Для быстрого редактирования вида диаграммы стоит воспользоваться экспресс-макетами. Они представляют собой предзаготовленные настройки отображения данных. Для этого следует выделить диаграмму, нажать на «Экспресс-макет» на верхней панели и выбрать нужный вид.

Изменение стиля

Чтобы изменить цветовое отображение диаграммы, следует:

  1. Выделить диаграмму.
  2. В автоматически открывшемся разделе «Конструктор» выберите в категории «Стили диаграмм» желаемый макет.
  3. При необходимости отредактировать цветовую схему, нажмите на «Изменить цвета» и выберите нужные варианты.

При наведении мышкой на шаблон он автоматически отобразится на выбранной диаграмме.

Добавление названий и меток данных

Кроме стиля и цветовой палитры, нередко требуется отформатировать диаграмму так, чтобы при взгляде на нее сразу была понятна вся информация. Для этого используются метки данных и названия. Установить их можно по следующей инструкции:

  1. Нажмите на диаграмму, а затем на иконку плюсика рядом с выделенным изображением. Альтернативно можно выбрать на верхней панели «Добавить элементы диаграммы» в категории «Конструктор».
  2. В появившемся окне следует отметить галочкой нужные пункты.

Для редактирования текста меток данных и названия необходимо нажать на «Дополнительные параметры». Чтобы изменить содержимое внутри появившихся блоков, требуется нажать на один из них. Также можно менять местоположение текста.

Отображение и скрытие легенды

С помощью легенды можно так же сделать диаграмму проще для восприятия. Сделать это можно следующим образом:

  1. Нажмите на диаграмму, а затем на иконку плюсика.
  2. В появившемся окне отметьте «Легенда» и выберите ее местоположение относи

Изменить метки осей в диаграмме

На создаваемой вами диаграмме метки осей отображаются под горизонтальной осью (категория или «X»), рядом с вертикальной осью (значение или «Y») и рядом с осью глубины (в трехмерном пространстве). диаграмма). В вашей диаграмме для подписей этих осей используется текст из исходных данных.

Не путайте метки горизонтальной оси — Qtr 1, Qtr 2, Qtr 3 и Qtr 4, как показано ниже, с метками легенды под ними — Продажи в Восточной Азии 2009 г. и Продажи в Восточной Азии 2010 г.

Изменить текст меток

  1. Щелкните каждую ячейку на листе, содержащую текст метки, который нужно изменить.

  2. Введите нужный текст в каждую ячейку и нажмите Enter.

    По мере изменения текста в ячейках метки на диаграмме обновляются.

Чтобы сохранить текст в исходных данных на листе таким, какой он есть, и просто создавать собственные метки, вы можете ввести новый текст метки, который не зависит от данных листа:

    org/ItemList»>
  1. Щелкните правой кнопкой мыши метки категорий, которые нужно изменить, и выберите Выбрать данные .

  1. В поле Ярлыки горизонтальной (категории) оси нажмите Изменить .

  2. В поле Диапазон меток оси введите метки, которые вы хотите использовать, через запятую.

Например, введите Квартал 1 , Квартал 2, Квартал 3, Квартал 4 .

Изменить формат текста и чисел в этикетках

Чтобы изменить формат текста в метках оси категорий:

  1. Щелкните правой кнопкой мыши метки оси категорий, которые необходимо отформатировать, и выберите Шрифт .

  2. На вкладке Шрифт выберите нужные параметры форматирования.

  3. На вкладке Межсимвольный интервал выберите нужные параметры интервала.

Чтобы изменить формат чисел на оси значений:

  1. Щелкните правой кнопкой мыши метки оси значений, которые нужно отформатировать.

  2. Щелкните Ось формата .

  3. На панели Format Axis щелкните Number .

    Совет: Если вы не видите на панели раздел Число , убедитесь, что вы выбрали ось значений (обычно это вертикальная ось слева).

  4. Выберите нужные параметры числового формата.

    Если в выбранном числовом формате используются десятичные разряды, вы можете указать их в поле Десятичных знаков .

  5. org/ListItem»>

    Чтобы сохранить числа, связанные с ячейками листа, установите флажок Связано с источником .

    Примечание. Прежде чем форматировать числа как проценты, убедитесь, что числа, показанные на диаграмме, были вычислены как проценты на листе или показаны в десятичном формате, например 0.1 . Чтобы вычислить проценты на листе, разделите сумму на общую сумму. Например, если вы введете = 10/100 и отформатируете результат 0,1 в процентах, число правильно отобразится как 10% .

Совет: Метка оси отличается от заголовка оси, который можно добавить для описания того, что отображается на оси. Названия осей не отображаются на диаграмме автоматически. Чтобы добавить их, см. Раздел Добавление и удаление заголовков на диаграмме.

Добавление меток данных в диаграмму (Microsoft Word)

Microsoft Graph — это простая программа для построения графиков, поставляемая с Word. Он включает в себя возможность просматривать данные графика как в формате электронной таблицы, так и в формате графика.Одним из последних штрихов, которые вы можете добавить к своей диаграмме, является добавление меток данных . Это просто текст, обозначающий числа, представленные элементом диаграммы. Вы также можете использовать метки серий в качестве меток данных.

Вы можете добавить метки данных в диаграмму, выполнив следующие действия:

  1. Выберите «Параметры диаграммы» в меню «Диаграмма». Microsoft Graph отображает диалоговое окно «Параметры диаграммы».
  2. Убедитесь, что выбрана вкладка «Метки данных». (См. Рисунок 1.)
  3. Рисунок 1. Вкладка Data Labels диалогового окна Chart Options

  4. Используйте переключатели, чтобы выбрать тип метки данных, которую вы хотите отобразить. (Некоторые типы меток данных могут быть недоступны в зависимости от типа диаграммы.)
  5. Щелкните ОК. Microsoft Graph добавляет метки данных в вашу диаграмму.

WordTips — ваш источник экономичного обучения работе с Microsoft Word. (Microsoft Word — самая популярная программа для обработки текстов в мире.) Этот совет (722) применим к Microsoft Word 97, 2000, 2002 и 2003.

Автор Биография

Аллен Вятт

Аллен Вятт — всемирно признанный автор, автор более чем 50 научно-популярных книг и многочисленных журнальных статей. Он является президентом Sharon Parq Associates, компании, предоставляющей компьютерные и издательские услуги. Узнайте больше об Аллене…

Использование автозамены для запуска макросов

При вводе автозамена «проверяет», что вводимые данные не соответствуют какой-либо предопределенной ошибке …

Узнайте больше

Размещение панели управления на рабочем столе

Рабочий стол предназначен для размещения всех наиболее часто используемых программ, файлов и папок. Если вы получаете доступ к Control …

Узнайте больше

Комбинации объявлений

Вы можете легко использовать функцию рабочего листа COMBIN, чтобы определить количество комбинаций, которые могут быть созданы из данного…

Узнайте больше

Изменение ориентации карты

Microsoft Graph — отличный способ добавлять простые диаграммы в ваши документы. После того, как вы добавили график, вы можете захотеть …

Узнайте больше

Форматирование номеров технических данных

Управление внешним видом чисел в таблице.

Узнайте больше

Изменение форм в Microsoft Graph

Microsoft Graph позволяет определять формы, которые вы используете для представления рядов данных.Вот как это сделать.

Узнайте больше

Маркировка · Документация Chart.js

  • Chart. js
  • Введение
  • Начиная
    • Установка
    • Интеграция
    • 3.3″ data-path=»../getting-started/usage.html»> Применение
  • генеральный
    • Доступность
    • Отзывчивый
    • ./general/device-pixel-ratio.html»> Соотношение пикселей
    • Взаимодействия
      • События
      • Режимы
    • 4.5″ data-path=»../general/options.html»> Параметры
    • Цвета
    • Шрифты
    • Спектакль
  • /configuration/»> Конфигурация
    • Анимации
    • Макет
    • Легенда
    • заглавие
    • 5.5″ data-path=»../configuration/tooltip.html»> Подсказка
    • Элементы
  • Диаграммы
    • Линия
    • Бар
    • 6.3″ data-path=»../charts/radar.html»> Радар
    • Пончик и пирог
    • Полярная зона
    • Пузырь
    • Разброс
    • 6.8″ data-path=»../charts/area.html»> Площадь
    • Смешанный
  • Топоры
    • Декартово
      • Категория
      • 7.1.2″ data-path=»cartesian/linear.html»> Линейный
      • Логарифмический
      • Время
    • Радиальный
      • html»> Линейный
    • Маркировка
    • Стиль
  • Разработчики
    • Диаграмма. js API
    • Обновление графиков
    • Плагины
    • Новые графики
    • Новые топоры
    • 8.6″ data-path=»../developers/contributing.html»> Содействие
  • Дополнительные замечания

Как добавлять аннотации и украшения к диаграммам :: think-cell

8.1
Весы и топоры
8,2
Стрелки и значения
8,3
Легенда

8.1 Весы и оси

8.1.1 Ось значений

В меню: Диаграмма
Пункт меню:

Используйте эту функцию, чтобы отобразить числовую шкалу для значений на диаграмме, представленную линией оси с делениями или линиями сетки. Обычно ось Y на диаграмме является осью значений.

Примечание. Ось X диаграммы Mekko также является осью значений. Точно так же разброс и пузырьковые диаграммы имеют две оси значений, которые отображаются всегда. Кроме того, ось X линейной диаграммы может быть осью значений, а не осью категорий (см. Линейный график). В Оси X всех остальных диаграмм являются осями стандартных категорий.

Регулировка шкалы оси значений

Когда этот параметр выбран, ось значений имеет три маркера, показанные ниже как для оси, так и для представления линий сетки.При использовании линий сетки выберите одну из линий сетки, чтобы показать ручки оси.

  • Оси значений обычно масштабируются с помощью think-cell. Однако вы можете вручную масштабируйте ось значений, перетаскивая маркеры в конце оси значений. Значения на оси всегда должны включать диапазон между самыми низкими и наибольшее значение в таблице. Если вы не хотите показывать конкретный значение, либо удалите его из таблицы, либо скройте соответствующую таблицу строка или столбец. Автоматическое масштабирование оси значений можно восстановить, перетащив ручки, пока во всплывающей подсказке не будет указано Автоматически.Удерживая Alt , пока перетаскивание гарантирует, что шкала оси значений не вернется к автоматическому Режим.
  • Расстояние между отметками для осей значений обычно рассчитывается с помощью think-cell. Однако вы можете вручную настроить интервал между отметками, перетащив средняя ручка. По мере перетаскивания ручка переместится на поддерживаемую отметку отметьте интервалы с подсказкой, указывающей выбранный интервал. Освобождение handle применит к оси указанный интервал метки. Автоматический Расстояние между метками можно восстановить, уменьшив расстояние между метками до тех пор, пока всплывающая подсказка указывает Автоматически.
  • Кнопка Set Same Scale может использоваться для применения того же масштаба к несколько графиков. Для получения дополнительных сведений см. Тот же масштаб.
Настройка типа оси значений

Положение сегментов, линий и областей вдоль оси можно определить либо на основе их абсолютных значений, либо, альтернативно, на основе их относительных (процентная) доля от всей категории. Соответственно можно выбрать между Абсолютом и% из раскрывающегося списка типа оси в контекстном панель инструментов.

На диаграмме с накоплением переключение на ось процентов преобразует диаграмму в 100% диаграмма. Сгруппированная диаграмма будет преобразована в составную диаграмму, потому что только тогда относительные части складываются в стопку, представляющую 100% категории. Точно так же выбор процентной оси на линейной диаграмме преобразуется в область диаграмма.

Реверс оси значений

Точечные, пузырьковые и линейные диаграммы поддерживают изменение направления оси путем выбора Значения в порядке убывания от раскрывающегося списка направления оси в контекстном меню оси. панель инструментов.На линейном графике с двумя осями вы можете установить одну в обратном порядке, чтобы выделить отрицательные корреляции. Столбчатые, кластерные и диаграммы с областями переворачивают диаграмму при движении задним ходом ось.

Позиционирование оси значений

Ось Y значений можно перемещать, выбирая и перетаскивая ось с помощью мышь. При перетаскивании доступные альтернативные места для оси будут выделено. Перетаскивание в желаемое место и отпускание переместят ось.

Вы заметите, что при выборе и перетаскивании оси Y значений линейного графика что два места по обе стороны от диаграммы выделены.Перетаскивание на в любом из этих положений ось Y будет расположена на соответствующей стороне диаграмма.

Однако выбранное местоположение также задает поведение пересечения для диаграммы. Два Для линейных диаграмм поддерживаются различные стили поведения пересечения:

  • Кресты в категориях Ось Y пересекает ось X в центре категория. В этом случае размещаются точки данных первой категории. прямо по оси ординат.
  • Пересечение категорий Ось Y пересекает ось X между двумя категории.Следовательно, точки данных смещены от границы диаграмма.

Независимо от поведения пересечения оси, x-положение точек данных всегда соответствует центру категории.

Выбор одного из самых внутренних выделенных мест установит поведение на Крестик в категориях при выборе любого из крайних выделенных мест задаст поведение «Пересечение категорий».

И кнопки в контекстном меню оси значений также можно использовать для изменить поведение пересечения.

Размещение меток

Метки в виде галочки обычно отображаются слева от осевой линии или линий сетки. Чтобы переместить их вправо, выберите одну из меток галочки и перетащите ее в другое место:

Контекстное меню оси значений

Оси значений имеют собственное контекстное меню. На нем показаны следующие кнопки:

Добавить отметки
Добавьте отметки.
Добавить метки для галочки
Добавьте метки в виде галочки.
Добавить линии сетки
Добавьте линии сетки.
Добавить осевую линию
Добавьте осевую линию.
Добавить заголовок
Добавьте заголовок оси. Вы можете перетащить заголовок, чтобы выбрать его размещение. Заголовок также можно добавить к базовой линии диаграммы, даже если это может не быть осью значений.
Установить логарифмический / линейный масштаб
Установите ось на логарифмическую или линейная шкала (см. Логарифмическая шкала).
Добавить вторичную ось Y
Добавьте вторичную ось (см. Вторичная ось).
Масштабирование по данным
Вернуть масштаб и интервал между делениями на автоматический размер, если они были изменены пользователем или в том же масштабе операция (см. Тот же масштаб).
Добавить перерыв
Добавить разрыв в текущей позиции курсора мыши (см. Обрыв оси значений).
Установить крестики в категориях / между категориями
Переделать переход поведение для линейного графика.

При необходимости кнопки работают как переключатели для соответствующих функций, то есть, если галочки уже присутствуют, то же положение кнопки используется для удаления их, так как они не могут быть добавлены во второй раз.

8.1.2 Разрыв оси значений

В меню: Отрезок, ось, линия, площадь
Пункт меню:

Используйте разрыв оси значений, чтобы уменьшить особенно большой сегмент и улучшить читаемость для меньших сегментов. Чтобы добавить разрыв оси значений, щелкните часть сегмента или ось, на которой вы хотите разместить разрыв, и откройте контекстное меню. При добавлении разрыв оси значений, точное положение, в котором вы щелкаете правой кнопкой мыши по сегменту или оси, создает разница.

Любой вставленный разрыв применяется к оси значений (если отображается) и ко всем сегментам. разделяя тот же диапазон оси. По этой причине нельзя добавлять перерыв в ось в любом месте, где есть граница сегмента в любом из столбцов диаграммы.А разрыв может быть добавлен только в том случае, если в месте нахождения указателя мыши есть часть ось значений достаточно большая, чтобы отобразить хотя бы две линии, которые визуализируют сломать.

Это проиллюстрировано следующим примером. Никакой перерыв нельзя добавить к самому верхняя часть второго столбца, потому что верх третьего столбца расположен слишком близко. Однако в пределах сегмента третьего столбца достаточно места для перерыв. Поскольку оба столбца имеют общий диапазон оси значений, оба сегмента сломанный:

Регулировка длины разрыва

Вы можете отрегулировать размер сломанного сегмента, перетащив появившиеся линии при выборе перерыва. Эти линии отмечают диапазон сжатой шкалы. для экономии места. Перетащите линии, чтобы определить размер сжатой части шкала. Если вы перетащите линию достаточно далеко, чтобы сжатый диапазон шкалы принял много места как и требовалось изначально, разрыв пропадает. По умолчанию максимально сжать выбранную часть шкалы, оставив достаточно место для рендеринга линий разрыва.

Доступные стили разрыва

Think-Cell поддерживает два типа фигур разрывов.Прямой перерыв как показано выше, обычно используется для стандартных столбчатых диаграмм. Покачивание Разрыв, как показано ниже, удобен для экономии места в диаграммах с широким или соседние столбцы. Если доступно достаточно места, вы можете переключаться между две формы с помощью Set Wiggle / Straight Shape в контексте разрыва меню.

Примечание. На линейных диаграммах, диаграммах с областями и диаграммах Мекко поддерживается только стиль покачивания.

8.1.3 Ось даты

Если таблица содержит строго возрастающие числа года, числовой формат метки осей можно изменить на один из форматов даты, например. г., гг для двузначных лет, гггг для четырехзначного числа лет и дополнительных форматов, содержащих дни и месяцы (см. Числовой формат и коды формата даты).

Когда метки отформатированы как даты или когда формат ячейки Excel установлен на Дата для всех ячеек категории, вы используете ось даты. При настройке шкала оси даты, годы, месяцы и недели можно использовать для отметки интервал.

Вы можете смешивать двух- и четырехзначные числа года на оси дат.Например, вы может отображать первую и последнюю категорию с четырехзначным числом лет и все категории в между годами двузначными числами.

Чтобы выбрать количество цифр, вы щелкните метку, которую хотите изменить, и настройте Формат. think-cell автоматически настроит другие метки, чтобы обеспечить единообразие дисплей. Например, если вы выбираете только первую метку и используете двузначный формат даты гг , все метки переключаются на две цифры, так как использование двух цифры только для первой метки. Однако, если вы выберете одну из меток в средний и используйте две цифры, первая метка останется с четырьмя цифрами, но все другие метки между первой и последней метками будут переключены на две цифры:

8.1.4 Тот же масштаб

Когда на одном слайде есть несколько похожих диаграмм, часто желательно, чтобы все они имеют одинаковый масштаб. Только когда две диаграммы имеют одинаковый масштаб, сопоставимы физические размеры их столбцов или столбцов.

В следующем примере показаны две диаграммы одинакового размера, но не такой же масштаб.Обратите внимание, что столбец, представляющий 7 единиц на диаграмме водопада такой же высоты, как и столбец, представляющий 47 единиц в столбце диаграмма.

Чтобы сделать столбцы из разных диаграмм визуально сопоставимыми, выберите все эти диаграммы вместе. Затем откройте контекстное меню think-cell одного из их и нажмите кнопку Установить одинаковый масштаб, чтобы изменить размер меньших масштабов до соответствовать самому большому. В приведенном выше примере результирующие диаграммы выглядят как это:

Когда данные, представленные диаграммой, изменяются, возможно, что эта диаграмма масштабируется.Масштаб всех остальных диаграмм, установленных на тот же масштаб, также корректируется, в том числе при добавлении разрывов осей или изменении их размера.

Чтобы восстановить тот же масштаб, выберите одну или несколько диаграмм и нажмите кнопку Поместиться Масштабировать до данных кнопка. Если вы не уверены, какие диаграммы имеют одинаковые масштабы, Самый простой способ — вернуть тот же масштаб для всех диаграмм, а затем выбрать запрошенный диаграммы и активировать тот же масштаб.

В диаграммах с двумя осями значений, например в линейных диаграммах или диаграммах рассеяния, вторая Установить то же самое Шкала кнопка доступна для оси X.Каждой оси можно установить одинаковый масштаб независимо от другого. Например, вы можете установить два линейных графика на одинаковые шкала по оси X, чтобы убедиться, что они охватывают один и тот же диапазон дат, а по оси Y соответствует данным каждой диаграммы.

8.1.5 Логарифмическая шкала

Вы можете переключиться на логарифмическую шкалу, используя Установить логарифмическую шкалу из контекстного меню оси значений. Чтобы вернуться к линейному масштабу, выберите Набор Линейная шкала .

Примечание: Из-за ограничений в Microsoft Graph ось с логарифмической шкалой может ставить галочки только в степени 10, e.г. на 0,1, 1, 10. Ось также должна начинаться и заканчиваются в степени 10.

Логарифмическое масштабирование не поддерживается, если оно математически не подходит. Отрицательные значения помещаются на базовую линию и отображается восклицательный знак. рядом с этикеткой, поясняющей, что значение не может быть представлено в логарифмическом шкала. Кроме того, ось всегда использует линейный масштаб, если несколько рядов добавляются к total связаны с осью.

8.1.6 Вторичная ось

Диаграммы, содержащие линии, могут иметь дополнительную вторичную ось Y.Вы можете добавить вторичная ось Y и свяжите линию с этой осью, выделив линию и выбор кнопки Установить на правую / левую ось в контекстном меню линии. Если диаграмма имеет две оси Y, тогда вы можете использовать ту же самую Установить вправо / влево Ось кнопку, чтобы изменить привязку отдельных линий к оси Y на диаграмме. А вторичная ось является полноценной осью значений (ось значений) и может масштабироваться независимо.

8.1.7 Разрыв категорий

Базовый интервал между столбцами на диаграмме определяется шириной столбца. и размер диаграммы.Может быть добавлен дополнительный интервал между отдельными парами столбцов вставив пробел в категории.

Разрывы категорий можно ввести, щелкнув базовую линию и перетащив ручка вправо. Разрыв в категориях равен ширине одного столбца. плюс одна ширина зазора, и ручка защелкивается, кратно размеру этой категории ширина.

Введение пробелов в категориях сохраняет ширину столбцов, что приводит к увеличение или уменьшение общей ширины диаграммы.

Вы можете убедиться, что общая ширина диаграммы сохраняется, удерживая Ctrl при перетаскивании: ширина столбца будет увеличена или уменьшена до компенсировать разрыв в категориях.

Примечание: В некоторых случаях разрыв базовой линии (см. Разрыв оси категорий) может быть компактная альтернатива разряду категорий.

8.1.8 Разрыв оси категорий

В меню: Категория осевой зазор колонны
Пункт меню:

Разрыв оси категорий указывает на разрыв непрерывности шкалы оси категорий.Чтобы вставить разрыв, щелкните правой кнопкой мыши по оси категорий между двумя столбцами и выберите соответствующий пункт меню.

8.2 Стрелки и значения

8.2.1 Стрелки разницы

В меню: Диаграмма, сегмент в столбчатых и каскадных диаграммах, точечные диаграммы и диаграммы с областями
Пункты меню:

Стрелки разницы можно использовать в диаграммах для визуализации разницы между парами столбцы, сегменты или точки. Разница рассчитывается и обновляется автоматически. всякий раз, когда меняются базовые данные. Текстовая метка различия (см. Текстовые метки) поддерживает шрифт, числовой формат и свойства содержимого метки (см. Шрифт, Числовой формат, Этикетка содержимого).

Think-cell: level поддерживает два разных стиля стрелок различия. стрелки разницы и стрелки общей разницы. Стрелки разницы уровней предназначен для отображения различий между парами сегментов или точек на графике; стрелки общей разницы предназначены для отображения различий между столбцами итоги.

Стрелка перепада уровней

Стрелки разницы уровней можно добавить, нажав кнопку или в контекстное меню. Вы можете использовать ручки, которые появляются, когда стрелка разницы выбран, чтобы установить два сравниваемых значения. Конец различия стрелку можно прикрепить к сегментам столбца, точкам данных или к строке значений, если есть один (см. Строку значений).

По умолчанию вновь вставленная стрелка различия простирается от выбранного сегмента. или категории в верхний сегмент следующей категории.Вы также можете определить желаемый начальный и конечный сегменты / категории для стрелки различия сразу выбор начального и конечного сегментов одновременно. Затем щелкните правой кнопкой мыши на одном из них и выберите «Добавить стрелку разницы уровней». Чтобы выбрать несколько сегментов за раз, при выделении удерживайте нажатой клавишу Ctrl (см. Множественный выбор). В в случае линейной диаграммы или диаграммы с областями выберите соответствующие точки данных вместо сегменты.

Если стрелка настолько мала, что пузырек закрывает ее, значит, пузырек автоматически помещается рядом со стрелкой.Чтобы вручную оптимизировать макет, вы может перетаскивать саму стрелку, а также ее метку в другие места (автоматическое размещение меток). Если вы хотите поместить стрелку между двумя столбцами, вы может потребоваться создать дополнительный промежуток между столбцами (Разрыв категорий).

Стрелка общей разницы

Стрелки общей разницы можно добавить, нажав кнопку или в контекстное меню и подключение концов стрелки различия к категориям или столбцы, которые необходимо сравнить.

Режимы стрелок

Вы можете переключаться между тремя режимами стрелок. Кнопка в контекстном меню соответственно изменяется, и число на этикетке пересчитывается:

Покажите стрелку, указывающую в одном направлении, и вычислите относительную разницу.

Покажите двустороннюю стрелку и вычислите абсолютную разницу.

Покажите стрелку, указывающую в другом направлении, и вычислите относительную разницу.

8.2.2 Стрелка CAGR

В меню: Диаграмма, сегмент
Пункт меню:

Эта функция визуализирует совокупный годовой темп роста. Диапазон дат на на котором основан расчет, взят из ячеек таблицы, которые связанные с ярлыками категорий. CAGR рассчитывается автоматически и обновляется при изменении основных данных. Чтобы расчет работал правильно, важно, чтобы соответствующие ячейки таблицы содержали правильные даты.

CAGR от категории A до B рассчитывается как

где n — количество лет в диапазоне дат. Счет 30/360 дней соглашение используется для определения n, когда это не целое число.

Автоматическое отображение CAGR основано на текстовой метке (текстовые метки) и поддерживает свойства шрифта и числового формата (шрифт, числовой формат). Стрелка сам поддерживает свойство цвета (Цвет и заливка).

По умолчанию вставляется только один CAGR, выходящий за пределы выбранной категории. к последней категории в графике.Вы можете использовать ручки, которые появляются, когда Стрелка CAGR выбрана, чтобы указать начальную и конечную категории.

Вы также можете определить желаемые начальные и конечные категории для CAGR. немедленно: выберите сегмент в начальной категории и сегмент в конце категория. Затем щелкните один из них правой кнопкой мыши и выберите Добавить сложный рост Стрелка . Если вы выберете сегменты более чем в двух категориях, вы получите CAGR для каждой пары последовательно выбранных категорий. Чтобы выбрать несколько сегментов за раз, при выделении удерживайте нажатой клавишу Ctrl (см. Множественный выбор).В в случае линейной диаграммы или диаграммы с областями выберите соответствующие точки данных вместо сегменты.

8.2.3 серии CAGR

Стрелка CAGR всегда рассчитывается на основе итоговых значений столбца. Однако вы может также захотеть визуализировать совокупный годовой темп роста одного из серии.

Это может быть показано на этикетках серий. Просто выберите метку и выберите CAGR из элемента управления содержимым метки на плавающей панели инструментов.

Теперь CAGR вычисляется последовательно.

Чтобы выбрать все метки серий одним действием, нажмите первую метку, затем Shift — нажмите последний (см. Множественный выбор).

8.2.4 Строка значений

В меню: Диаграмма
Пункт меню:

Эта функция отображает линию, параллельную оси x, для визуализации определенного значения. Вы можете создать несколько строк значений на диаграмме, и вы можете выбрать метку линии помещается слева или справа от диаграммы.

При необходимости строка значения инициализируется и привязывается к арифметической среднее (диаграмма с накоплением, диаграмма с кластерами) или средневзвешенное значение (диаграмма Mekko) итоги столбца. Если линия привязана к такому значению, это значение вычисляется и автоматически обновляется при изменении данных.

Вы можете перетащить линию по своему желанию. Если вам нужно повысить точность операции перетаскивания используйте элементы управления PowerPoint для увеличения слайда. Вы также можете использовать клавиши курсора , чтобы подтолкнуть строку к определенному значению.При использовании клавиши курсора, строка перемещается с шагом, соответствующим номеру метки формат.

Как всегда, вы можете добавить собственный текст к метке или заменить заранее заданную метку. с вашим собственным содержанием. Вы можете узнать больше о ярлыках и текстовых полях в Текстовые метки. Вы также можете изменить шрифт метки (см. Шрифт) и номер формат (см. Числовой формат).

8.2.5 100% показатель

В меню: Диаграмма
Пункт меню:

Эта функция показывает отметку «100%».По умолчанию он включен. Вы можете выбрать метка, размещенная слева или справа от диаграммы.

8.2.6 Соединители серии

В меню: Диаграмма, сегмент
Пункт меню:

Вы можете добавить соединительные линии серии ко всей диаграмме или к отдельному сегменту. если ты щелкните элемент соединителя в меню сегмента, вверху будет создана соединительная линия правый угол этого сегмента.Если вам нужен соединитель как часть водопада Для расчета необходимо использовать специальный каскадный соединитель (см. диаграмму водопада). В качестве альтернативы можно использовать универсальные разъемы (см. Универсальные разъемы). использоваться, когда желаемые соединения не могут быть достигнуты с помощью стандартных разъемы.

8.2.7 Универсальные соединители

Значок в меню «Элементы»:

Универсальные соединители отличаются от других украшений, описанных в этом главы, потому что они не относятся к определенному элементу или функции.Поэтому они недоступны в контекстном меню think-cell.

Вместо этого вы можете вставить универсальные соединители с панели инструментов think-cell. Дважды щелкните кнопку на панели инструментов, чтобы вставить несколько соединителей. Оставить прошивку нажмите кнопку еще раз или нажмите клавишу Esc .

Каждый элемент диаграммы может предлагать точки подключения. Универсальный разъем может соедините любые две соединяемые точки, которые могут принадлежать или не принадлежать одному и тому же элементу. Используйте универсальный разъем, если вам нужен необычный разъем, который не поддерживается по самой диаграмме.

Вы также можете использовать универсальный соединитель для подключения двух разных диаграмм. В ручки на концах соединителя защелкиваются в точках соединения при перемещении их. Ручку в середине разъема можно перетащить, чтобы изменить прямой соединитель к одному с прямым углом.

Примечание: Универсальный соединитель визуально соединяет два объекта, но не действует по расчету водопадной диаграммы. Если вам нужен соединитель как часть Для расчета водопада необходимо использовать специальный коннектор водопада (см. диаграмму водопада).Стандартные разъемы (см. Серийные разъемы) также доступны для ряда типы диаграмм и должны использоваться вместо универсальных соединителей, когда возможно.

8,3 Условные обозначения

В меню: Диаграмма
Пункт меню:

Легенда может использоваться для четкой идентификации различных серий или групп данных в диаграмма.

Плавающая панель инструментов, содержащая стиль линии и элемент управления шрифтом (элементы управления свойствами текстовой метки) появляется при выборе легенды, позволяя указать стиль линии для поле легенды и размер текста легенды.Элемент управления визуальным порядком заполнители могут использоваться, чтобы указать другой порядок, чем в таблице или сам график.

Кроме того, доступны элементы управления свойствами конкретных диаграмм для серий и групп. при выборе одного из заполнителей.

Если вы измените размер рамки легенды, текст легенды будет автоматически переформатирован, чтобы соответствовать новому размеру кадра. Например, чтобы создать горизонтальную легенду, потяните левую или правую границу кадра наружу.

Как сделать так, чтобы даты отображались на горизонтальной оси диаграммы в Excel

Статьи по теме

После создания диаграммы на основе данных рабочего листа Excel позволяет редактировать метки на горизонтальной оси. Например, ввод дат по оси x дает вашим клиентам представление о ваших продажах с течением времени. Лента инструментов диаграмм содержит параметры данных и простую форму, которая поможет вам перечислить новые метки категорий. Прежде чем вводить даты и выбирать формат даты, например, месяц / день / год или день-месяц-год, чтобы ваши данные были более значимыми для ваших зрителей.

Шаг 1

Щелкните диаграмму, чтобы отобразить ленту Работа с диаграммами с вкладками «Дизайн», «Макет» и «Формат». Щелкните вкладку «Дизайн» на ленте инструментов для работы с диаграммами.

Шаг 2

Нажмите кнопку «Выбрать данные» в группе «Данные», чтобы открыть диалоговое окно «Выбор источника данных», а затем нажмите «Изменить» в разделе «Ярлыки горизонтальной (категории) оси». Вы также можете щелкнуть правой кнопкой мыши горизонтальные метки, нажать «Выбрать данные», а затем нажать кнопку «Изменить».

Step 3

Введите даты, разделенные запятыми, в поле Axis Label Range. Например, введите «1/13 января», «1/13 марта» и «1/13 мая». Нажмите «ОК», чтобы обновить график.

Шаг 4

Нажмите «ОК», чтобы закрыть диалоговое окно «Выбор источника данных» и сохранить рабочий лист.

Ссылки

Ресурсы

Подсказки

  • При обновлении текста метки в поле Axis Label Range ссылка на рабочий лист не работает.
  • Не используйте запятые для разделения чисел в каждой дате. Например, не вводите «1 января 2013 г.», потому что Excel разделит «1 января» и «2013» на две метки.В качестве альтернативы введите «-» или «/» или нажмите пробел, чтобы разделить год, месяц и день.

Предупреждения

  • Информация в этой статье относится к Microsoft Excel 2010. Она может незначительно или незначительно отличаться от других версий.

Кредит изображения

Thinkstock / Comstock / Getty Images

Настройки диаграмм

Настройки диаграмм

Открыть тему с навигацией

w3.org/1999/xhtml»> Для определения параметров конфигурации графиков

  1. В меню «Правка» выберите «Глобальная конфигурация» или нажмите гаечный ключ для настройки на диаграмме.
  2. Щелкните Диаграммы на левой панели. Вы можете развернуть параметры на левой или правой панели. Разделы страницы настроек включают:

Дисплей

Определите глобальные настройки отображения по умолчанию для диаграмм.

Панель кнопок

Имя — Описание

Имя — Описание

w3.org/1999/xhtml»> — если отмечено, отображает время в верхней строке заголовка.

— установите флажок для отображения панели инструментов диаграммы.
— если отмечено, отображаются метки цены, объема и других осей. — отметьте для отображения настраиваемых кнопок ChartTrader.
Горячие кнопки — установите этот флажок, чтобы отображать плавающий набор горячих кнопок Buy / Sell / Alert, которые вы используете для создания ордеров.Горячие кнопки могут быть активированы для мгновенной передачи. — если этот флажок установлен, отображает ключ к цвету, типу диаграммы и активу, нанесенному на диаграмму в нижней части диаграммы.
— если флажок установлен, панель котировок, отображающая рыночные данные по инструменту, отображается в нижней части окна графика. Зона котировок — установите этот флажок, чтобы отобразить Зону котировок, которая перемещается на графике вверху.

Прицел — переводит курсор в режим прицела и отображает вертикальную линию прицела.

— если этот флажок установлен, на графике отображаются как вертикальные, так и горизонтальные линии перекрестия, когда вы находитесь в режиме перекрестия. Если флажок снят, отображается только вертикальная линия перекрестия.

Область полей — установите флажок, чтобы в нижней части диаграммы отображалась маленькая стрелка, направленная влево.Перетащите поле, чтобы увеличить горизонтальный буфер.

VWAP бара — установите этот флажок, чтобы отображать VWAP (средневзвешенную цену) для каждого бара на графике.

Окно параметров обхода — установите флажок, чтобы графики открывались с использованием указанных данных без открытия окна параметров графика.

Показать контур свечи — установите этот флажок, чтобы отображать контуры свечей.

Prior close — отметьте, чтобы на графике отображалась цена предыдущего закрытия.

Пересечение торговых дней — отметьте, чтобы в качестве разделителя отображалась пунктирная линия

ChartTrader — отображает вкладки «Заказы», ​​«Журнал», «Сделки» и «Портфель» в верхней части графика.Эти панели также будут открываться автоматически при создании заказа. Логарифмическая шкала — Измените приращения на оси цен, чтобы представить изменение цены «процентным изменением», а не изменением «долларовой стоимости». При использовании Log Scale изменение с 10 до 15 на 5 долларов означает изменение цены на 50%, а изменение на 5 долларов с 20 до 25 — на 25%.
Показать вертикальную полосу прокрутки — добавляет вертикальную полосу прокрутки.

Создать несколько диаграмм как

Укажите макет для нескольких диаграмм.

Вкладки — каждая диаграмма переходит на отдельную страницу с вкладками.

Внутренние окна — графики размещаются внутри одной рамки.

Макет

Установите глобальные параметры макета по умолчанию для диаграмм.

Ось цен: слева, справа или по обоим

Панель котировок сверху или снизу

Ось времени: сверху, снизу или обоих

ChartTrader: сверху или снизу

Метка Фибоначчи: слева, посередине или справа от верхней красной панели предупреждений.

Метка предупреждения: слева, посередине или справа от верхней красной панели предупреждений.

Метка горизонтальной линии тренда: слева, посередине, справа или нет

Выделите…

Определите, какие элементы вы хотите выделить на оси Y (цена) и на графике.

Отметьте цены, чтобы выделить их по оси цен. «Курсорная цена» — это цена, над которой в данный момент наведен курсор на графике.

Отметьте события, которые нужно выделить на самой диаграмме. При наведении курсора на любое из выделенных событий отобразится текстовое описание события.

Что показывать при смене контракта

При добавлении нового графика выберите вариант «Что показывать» по умолчанию (например, «Сделки для акций, Средняя точка для Forex») или оставьте выбор на текущем графике.

Линии тренда

Задайте характеристики линий тренда для диаграмм.

Поле

Описание

Автозаполнение линии тренда

Если этот флажок установлен, вы можете указать TWS завершить построение линии тренда от руки.Начните линию тренда, щелкнув и удерживая мышь. Чтобы использовать автозаполнение, отпустите кнопку мыши и щелкните еще раз. TWS завершает линию тренда на графике, следуя вашей траектории.

Если этот флажок установлен, линия тренда, нарисованная на одном графике, будет соответствующим образом отражена на других активных графиках, использующих тот же инструмент.

Поделиться при одинаковом размере стержня

Установите этот флажок, чтобы показывать линии тренда только при одинаковом размере столбцов на диаграммах, например 5-минутный бар, 4-часовой бар, дневной бар и т. Д.

Эта функция доступна, только если установлен флажок Распределить линию тренда между графиками .

Подсказки

Укажите, следует ли отображать всплывающие подсказки на диаграмме и как отображать.

Поле

Описание

Показать всплывающую подсказку кнопки ChartTrader

Установите этот флажок, чтобы отображались всплывающие подсказки кнопок на панели кнопок.

Подробная информация о строке дисплея

Установите этот флажок, чтобы отображать сведения о столбцах на гистограмме. Используйте переключатели, чтобы указать, где будет отображаться информация.

Если вы выберете «зону деталей панели», вы можете выбрать поля данных, которые будут отображаться.

  • «всплывающая подсказка» показывает детали при наведении курсора мыши.
  • «отдельное окно» открывает небольшое всплывающее окно на графике каждый раз, когда вы наводите курсор мыши на столбец.
  • «Панель деталей зоны» отображает информацию в правом нижнем углу. Детали меняются при наведении указателя мыши на каждую полосу.

Отобразите любое из следующих полей в зоне деталей бара: Дата / время, Максимум, Минимум, Закрытие, Открытие, Объем, VWAP и Исследования.

Графический индикатор положения

Используйте цвета, чтобы показать текущую позицию на диаграмме.

  • Установите флажок, чтобы указать ваше текущее положение с помощью линий или цвета на графике.
  • Line — рисует линию в ценовой точке позиции.
  • Поле — закрашивает график с позиции вверх (длинная позиция) или вниз (короткая позиция).
  • Custom — задайте высоту закрашенного поля.

Дисплей для заказа

Определите функции отображения для заказов, отображаемых на вашем графике.Устанавливается как для заказов ChartTrader (заказы, отправленные из графика), так и для всех других заказов (включая заказы, отправленные из любого инструмента или окна, кроме ChartTrader).

Поле

Описание

Показать текущие заказы

Отображение рабочих ордеров на графике.

Показать выполненные заказы

Отображение исполненных ордеров на графике.

Показать отмененные заказы

Отображение отмененных ордеров на графике.

Разное

Определите другие различные функции диаграммы.

Поле

Описание

Допускается более 500 бар Позволяет уменьшить размер бара для тех же периодов времени.Обратите внимание, что некоторые столбцы могут быть слишком маленькими для чтения.
Клавиша со стрелкой Выбор свечи Перемещает элемент управления для перехода от полосы к полосе от курсора мыши к клавишам со стрелками на клавиатуре.
Показать выбранное время Если этот флажок установлен, конкретное время отображается выделенным желтым цветом вдоль нижней оси диаграммы при перемещении курсора.

Если вы хотите применить защиту от всплесков, введите процентное значение. Если какой-либо столбец превышает этот процент относительно предыдущего бара, он автоматически удаляется с графика.

Защита от всплесков на линейной диаграмме (макс.% Изменение от предыдущей точки) Если вы хотите применить защиту от всплесков, введите процентное значение.Если какая-либо точка превышает этот процент по сравнению с предыдущей точкой, она автоматически удаляется с диаграммы.
Чувствительность захвата линии Чем выше чувствительность, тем точнее вам нужно будет захватывать и перемещать линии. Более высокая чувствительность упрощает построение линий тренда близко друг к другу.

Если этот флажок установлен, при выборе «Добавить новую диаграмму» отображается поле с вопросом, хотите ли вы, чтобы под-диаграмма использовала ту же бумагу, что и выбранная диаграмма.

Всегда отображать все комбинации Отметьте для диаграммы комбо. Если вы не отметите галочкой, вам будет задан вопрос в индивидуальном порядке. Составление диаграмм комбинаций требует больше системных ресурсов, чем составление диаграмм отдельных контрактов.

Разрыв между торговыми днями

Определите количество пропущенных баров (до 9) между торговыми днями.

Размер шрифта метки оси

Выберите размер шрифта, который будет использоваться вдоль оси цены и времени.

Размер шрифта зоны цитирования

Выберите размер шрифта, который будет использоваться в зоне цитат диаграммы.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
