Как нарисовать стрелку в ворде для составления схем?

Автор Дмитрий Костин Просмотров 1.7к. Опубликовано 29.09.2017 Обновлено 29.09.2017

Всем привет, мои дорогие друзья и гости блога. Сегодня я хотел бы рассказать вам, как нарисовать стрелку в ворде, так как выяснилось, что для многих эта тема довольна актуально. Ну в принципе это и немудрено. Периодически приходится делать различные схемы, в которых стрелки просто необходимы.

Несмотря на то, что Microsoft Word является по сути текстовым редактором, в нем есть множество других возможностей, включая рисование фигур. Поэтому мы с легкостью проделаем то, что нам необходимо.

Содержание

Как нарисовать обычную стрелку?
Фигурные стрелки для схем
Изменение стилей

Как нарисовать обычную стрелку?

Ну а теперь приступим к практике. Войдите в редактор Ворд и перейдите на вкладку «Вставка». Там вы увидите пункт «Фигуры». Вот на него-то вам и нужно будет нажать.

Среди огромного изобилия различных фигур вы найдете группу, которая называется «Линии». Как видите, там присутствует огромное изобилие стрелок, среди которых есть простые, двойные, изогнутые, закругленные, вверх, вниз и т.д.

Для того, чтобы нарисовать стрелку, вам нужно выбрать любую из них, например двойную, после чего зажать левую кнопку мыши в том месте, откуда она у вас будет идти. И, не отпуская палец с кнопку, тяните ее туда, куда вам подскажет ваше сердце, мозг и прочие органы. И вот только потом отпускайте эту пресловутую кнопку.

Если вам впоследствии нужно отредактировать эту стрелку (сделать длиннее, короче, поменять направление), то вам нужно будет навести на нее курсором мышки, пока не появится соответствующий значок перекрестия, после чего один раз кликнуть мышкой. Как видите, с обоих сторон этой стрелочки у вас теперь появились маленькие квадратики. Это значит, что теперь вы можете тянуть за любой из концов, таким образом меняя характеристики фигуры.

Если же вам нужно передвинуть стрелку в другое место, то вам нужно зажать левую кпопку мыши где-нибудь в центре фигуры (не на концах), после чего начинать передвигать ее. Тут все просто.

И еще хотелось бы вам рассказать про один нюанс, про который мало кто знает. Если вы хотите изменить размер стрелки, но боитесь, что она собьется с траектории (руки-то могут соскользнуть, поэтому тут нужна ювелирная работа), то редактируйте ее вместе с зажатой клавишей SHIFT. Тогда она не будет менять свое направление ни на один градус. Всё будет строго по линии.

Фигурные стрелки для схем

Кроме простых стрелочек, в ворде есть возможность внедрить фигурные, которые больше подходят при составлении различных блок-схем. В принципе, ничего нового здесь нет. Вам нужно снова идти во вкладку «Вставка» — «Фигуры», но теперь искать не группу «Линии», а группу «Фигурные стрелки». Тут выбор еще больше.

Суть такой вставки абсолютно такая же. Выбираете любую фигуру и втсавляете ее. После чего вы можете ее редактировать и передвигать по вашему желанию.

Но если вы будете изменять ее размер, то скорее всего изменятся и пропорции, ведь человек такое существо, что сам по себе не может увеличить объект максимально пропорционально. Но у нас есть помощник. Если зажать клавишу SHIFT и начать изменять размер фигурной стрелки, то она не потеряет своих пропорций. Очень удобная фишка. Причем эта фишка работает во многих программах, например в том же фотошопе.

Изменение стилей

Не хотите, чтобы ваши стрелки были простыми и скучными? Хотите сделать их яркими и необычными? Это легко можно сделать с помощью вкладки «Формат». Благодаря этому пункту, вы сможете изменить цвет, толщину, объем, штриховку и многое другое. Давайте посмотрим на практике.

Вкладки «Формат» нет на главное панели по умолчанию. Чтобы она появилась, вам нужно нажать на любую из стрелок дважды. Появилась новая панель? Отлично!

Теперь смотрим, что мы можем сделать:

Поменять цвет. Для этого нажмите на любой из предоставленных цветов.
Контуры. Здесь просто огромное обилие стилей, среди которых вы сможете выбрать любую толщину, штрихи (например можете сделать линию пунктирной), а также выбрать вид стрелки (например, чтобы на конце был кружок или ромбик).
Эффекты фигуры. Это очень классная вещь для тех, кто захочет придать стрелочке объемный и какой-то необычный вид. Нажмите на этот пункт и вы увидите огромное разнообразие эффектов. Поверьте, здесь есть из чего выбрать. Есть эффекты отражения, выпуклости, подсветки, объема и т.д. Попробуйте сами посмотреть. Единственное, если вы используете стиль штриховки, то некоторые эффекты уберут его, делая линию сплошной.

Вот в принципе и все. Теперь вы сами можете нарисовать стрелку в ворде, и сами убедиться, что это очень легко. А я на этом, пожалуй, буду свою сегодняшнюю статью завершать. Надеюсь, что она вам была интересна. И если вы до сих пор не подписаны, то обязательно сделайте это. Кроме того, не забывайте подписываться на мой паблик в ВК и на канал в ютубе. Увидимся снова! Пока-пока.

С уважением, Дмитрий Костин

Как нарисовать стрелку в Photoshop CS5

Эта статья покажет вам, как нарисовать стрелку в Photoshop CS5. Вы сможете вручную нарисовать стрелку, указать ее цвет и отрегулировать ориентацию стрелки так, чтобы она указывала на необходимый элемент изображения.

Картинки могут стоить тысячи слов, но иногда людям нужна помощь, чтобы понять, что важно для одной из этих картинок. Если вы тратите много времени на создание изображений или редактирование снимков экрана, предназначенных для того, чтобы показать кому-то, как что-то делать, то вы наверняка столкнулись с ситуацией, когда вам нужно было выделить элемент на изображении. Поскольку на этом сайте мы создаем множество скриншотов и учебных пособий, с этой проблемой мы сталкиваемся регулярно. Некоторые проблемы можно решить с помощью прямоугольника или выделения, но стрелка по-прежнему является одним из наиболее эффективных способов выкрикнуть «эй, смотри сюда!»

Как сделать стрелку в фотошопе

Если вы добавляли стрелки к изображениям в прошлом, то, возможно, вы сделали это либо с помощью одного из инструментов рисования от руки в Photoshop, либо комбинируя несколько прямых линий. Но на самом деле в программе есть инструмент со стрелками, и он делает создание стрелок быстрым. Поэтому следуйте инструкциям ниже, чтобы узнать, как добавить стрелку к вашему изображению.

Шаг 1: Откройте изображение, к которому вы хотите добавить стрелку в Photoshop CS5.

Шаг 2: Нажмите «Формы» инструмент в наборе инструментов в левой части окна.

Шаг 3: Нажмите «передний план» Цветное поле внизу панели инструментов, затем выберите нужный цвет для вашей стрелки.

Шаг 4: Нажмите «Пользовательский инструмент Shape» в верхней части окна.

Шаг 5: Нажмите раскрывающееся меню справа от «форма», затем выберите желаемую форму стрелки. Есть несколько вариантов, поэтому выберите тот, который вы предпочитаете.

Шаг 6: Нажмите и удерживайте мышь, затем перетаскивайте ее, пока стрелка не достигнет желаемого размера. Не беспокойтесь, если он не направлен в правильном направлении — мы исправим это через секунду.

Шаг 7: Нажмите «Ctrl + T» на клавиатуре, чтобы выбрать «преобразование» инструментом, затем вращайте стрелку, пока она не будет смотреть в правильном направлении.

Шаг 8: Нажмите «Войти» на клавиатуре, чтобы принять изменения. Вы заметите, что стрелка была добавлена к вашему изображению в виде отдельного слоя, поэтому вы можете свободно редактировать ее, не затрагивая содержимое других ваших слоев.

Резюме — Как нарисовать стрелку в фотошопе

Нажмите на «Формы» инструмент в наборе инструментов.

Нажмите на «Цвет переднего плана» затем выберите нужный цвет для стрелки.

Нажмите на «Пользовательский инструмент Shape» в верхней части окна.

Нажмите раскрывающееся меню справа от «форма», затем выберите нужный тип стрелки.

Нажмите и удерживайте изображение, затем перетащите мышью, чтобы создать стрелку.

Нажмите «Ctrl + T» на клавиатуре, чтобы открыть «преобразование» инструмент, затем поверните стрелку, как необходимо.

Обратите внимание, что вы также можете переместить положение стрелки, нажав «Переместить инструмент» в панели инструментов, затем перетащив стрелку.

Думаете об обновлении до новой версии Photoshop или вам нужно установить его на другой компьютер? Photoshop CS6 можно приобрести в качестве подписки, а вы можете получить трехмесячные карточки подписки от Amazon. Кликните сюда, чтобы узнать больше.

Как сделать прямые или изогнутые стрелки в Word 2019, 2016

Одним из основных инструментов для подготовки профессиональных документов является Microsoft Word, который в настоящее время находится в версии 2016 года, но группа разработчиков Office уже запустила бета-версию Office 2019, включая Word, чтобы узнать, как загрузить и использовать это новое издание От Microsoft мы можем перейти по следующей ссылке:

Microsoft Word включает в себя широкий спектр параметров для настройки документа, чтобы он имел наилучшие параметры дизайна и представления. «Техновики» объяснит, как использовать встроенные инструменты рисования Microsoft Word для улучшения этих проектов. Этот процесс применим как к Microsoft Word 2016, так и к 2019…

1. Как нарисовать основную стрелку Word 2019, 2016

Word имеет широкий спектр вариантов дизайна, которые облегчают взаимодействие идей документа, чтобы увидеть, какие варианты у нас есть, мы перейдите в меню «Вставка» и в группе «Иллюстрации» щелкните параметр «Формы», и будут отображены различные параметры, которые будут использоваться:

. В этом примере мы нажимаем параметр «Стрелка линии», и отобразится символ креста, который мы должны удерживайте нажатой кнопку мыши, а затем перетащите ее, чтобы нарисовать стрелку. После этого мы должны отпустить кнопку мыши, чтобы закончить рисование стрелки в соответствии с критериями, которые будут использоваться:

2. Как изменить размер, повернуть и изменить цвет созданных стрелок Word 2019, 2016

По умолчанию Microsoft Word оставляет стрелку в базовом формате, но к этим стрелкам можно применить определенные атрибуты, чтобы сделать их они выделяются еще больше, чтобы достичь этого.

Шаг 1

Если мы хотим изменить размер стрелки в Word, мы должны навести указатель мыши на наконечник стрелки, чтобы увидеть символ двойной стрелки:

Шаг 2

Здесь мы щелкнем, а затем перетащим мышь, чтобы определить новый размер стрелки, будь она длиннее или короче. Также можно будет переместить его в новое направление, если цель состоит только в том, чтобы укоротить или удлинить стрелку, не влияя на ориентацию, мы должны нажать клавишу Shift во время щелчка, а затем перетащить стрелку:

Шаг 3

По выбрав стрелку в Microsoft Word, мы увидим, что отображается новое меню под названием «Инструменты рисования». Там мы можем щелкнуть параметр «Формат» (значок, расположенный в правом нижнем углу в группе «Стили формы»), чтобы отобразить следующую боковую панель:

Здесь мы можем определить дополнительные параметры для выбранной стрелки или также можно использовать параметры, доступные в верхней части стилей формы.

3. Как изменить цвет и толщину стрелки Word 2019, 2016

Шаг 1

Если мы хотим изменить цвет по умолчанию, назначенный стрелкам в Word, просто перейдите в группу Стили формы и нажмите в опции «Контур фигуры» и во всплывающем окне выберите такие параметры, как:

Новый цвет стрелки.

Толщина стрелки. палитра Microsoft Word.
Чтобы изменить его толщину, мы нажимаем на опцию «Толщина» и там мы выбираем желаемую опцию:
Шаг 3
В зависимости от заданной толщины и цвета стрелка будет иметь большее влияние на документ, который будет сделано:

4. Как повернуть стрелку в Word 2019, 2016
Шаг 1
Microsoft Word дает нам возможность поворачивать некоторые из стрелок, которые мы создали на основе ориентации текста или в соответствии с критерии его использования, чтобы увидеть доступные варианты. Мы переходим в группу «Организовать» и нажимаем «Повернуть», будут отображаться следующие параметры:
Шаг 2
Если какой-либо из доступных вариантов нам не нравится, мы можем нажать « Дополнительные параметры поворота» и там можно будет определить, на сколько градусов будет повернута выбранная стрелка, введя нужное значение в поле Поворот:

5. Как использовать блок-стрелку в Word 2019, 2016
Microsoft Word имеет несколько вариантов в разделе элементов для вставки, чтобы стрелки выглядели профессионально, для этого у нас есть варианты соединителей, блоки или кривые.
Шаг 1
Чтобы увидеть различные параметры для использования на уровне блочных стрелок, мы должны перейти в меню «Вставка» «Группа иллюстраций», выбрать параметр «Фигуры» и найти категорию «Блочные стрелки»
Шаг 2
Как и в случае с основной стрелкой, мы должны перетащить значок креста, чтобы определить размер выбранной стрелки блока:
При выборе этой стрелки у нас будут те же параметры, указанные выше, для редактирования цвета, размера , вращение и другие параметры выбранной стрелки. .

6 . Как сделать изогнутую стрелку в Word 2019, 2016
Изогнутые формы идеально подходят для объединения идей или целей в документ, и Microsoft Word предоставляет нам ряд полезных опций для этой задачи.
Шаг 1
Чтобы увидеть различные варианты использования на уровне блочных стрелок, мы должны перейти в меню «Вставка» «Группа иллюстраций», выбрать параметр «Фигуры» и найти категорию «Блочные стрелки»
Шаг 2
При выборе нужной кривой мы должны перетащить мышь, чтобы определить ее длину и положение в документе:
Шаг 3
В разделе «Стрелки блоков» мы также находим некоторые возможности изогнутых линий для добавить:
Шаг 4
На основе выбора мы можем применить желаемые форматы:

7 . Как использовать соединитель в Word 2019, 2016
Шаг 1
Эти соединители идеально подходят для использования в блок-схемах или организационных диаграммах. см. различные варианты соединителей:
Шаг 2
С помощью этих соединителей можно будет объединить идеи или основные моменты в документе:
Таким образом, и Word 2016, и Word 2019 предоставляют нам возможность и жизненно важные инструменты для создания высокоэффективных документов.
Как создать блок-схему в Microsoft Word 2007–2019
Главная / Статьи / Блок-схема в Word
Николас Хебб
В этой статье показан процесс создания блок-схемы в Microsoft Word. Из стандартных приложений Microsoft Office — Excel, Word, PowerPoint — Excel является наиболее мощным и удобным для пользователя. для создания блок-схем (раскрытие: мы делаем надстройку автоматизации блок-схем для Excel), но в некоторых случаях удобно создавать блок-схемы в Word. Это не пошаговое руководство, но оно пытается дать полезный обзор инструментов рисования в Word, а также дать несколько советов и выделить несколько особенностей.

Мастер блок-схем Excel
FlowBreeze — это надстройка блок-схем для Microsoft Excel, которая делает создание блок-схем простым и безболезненным. Бесплатная 30-дневная пробная версия.

Узнайте больше о создании блок-схем с помощью FlowBreeze

Загрузить

Примечание об элементах управления ленты (панели инструментов)
При использовании этого руководства вам может потребоваться развернуть Word на весь экран. Лента занимает много места на экране, и некоторые элементы управления, упомянутые в этой статье, могут быть скрыты, если окно не развернуто.
Следующие два раздела ссылаются на изображение справа. Снимок экрана сделан из Word 2013, но следующие шаги остались неизменными от Word 2007 до Word 2019.
Вставка холста и фигур
Вставка холста
Блок-схемы Word лучше всего содержать на холсте для рисования. Ты может вставлять фигуры непосредственно в документ Word, но с помощью холста имеет ряд преимуществ:
- Они действуют как контейнер для фигур, упрощая размещение (или изменение положения) блок-схемы в документе.
- Некоторые функции, такие как стрелки, которые соединяются с фигурами, работают только на холсте.
- Вы можете отформатировать сам холст, придав блок-схеме привлекательный фон.
Чтобы вставить холст, щелкните вкладку «Вставка» на ленте Word и нажмите кнопку раскрывающегося списка «Фигуры». Под галереей типов фигур, выберите нижний пункт меню с надписью «Новый холст для рисования», как показано справа. Примечание: Если вы используете ноутбук с глянцевым монитором, граница холста может плохо видно, если смотреть под небольшим углом.
Добавление фигуры блок-схемы

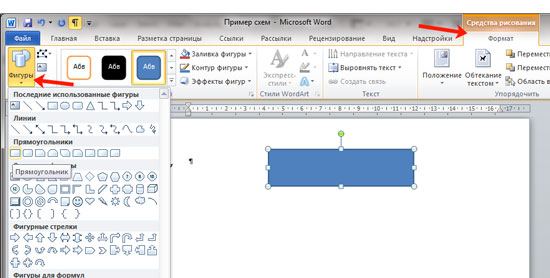

Добавление фигур довольно просто:
- Щелкните вкладку «Вставка» на ленте.
- Щелкните раскрывающийся список «Фигуры».
- Щелкните тип фигуры, который вы хотите добавить.
- Щелкните в области холста, удерживая левую кнопку и перетаскивая мышь, чтобы добавить фигуру.
Вы также можете дважды щелкнуть любую фигуру в галерее, и Word добавит его в верхний левый угол холста. Обычно вы потребуется переместить и изменить размер фигуры, если вы используете этот метод.
Отображение сетки
Сетки позволяют размещать фигуры одинаковой ширины и высоты, а также упрощают выравнивание фигур, если вам нужно отредактировать блок-схему и переместить элементы. Сетка является не только визуальным индикатором, но также имеет функцию привязки, которая помогает с выравниванием и изменением размера.
Быстрый способ включить сетку — щелкнуть вкладку «Вид» и установить флажок «Сетка». С включенными линиями сетки сетка будет отображаться только на холсте (к которому мы перейдем далее), когда он выбран, но когда выбрана любая другая часть документа Word за пределами холста, сетка будет отображаться по всему документу. .

Для более точного управления линиями сетки можно настроить параметры на экране «Сетка и направляющие», как показано на изображениях ниже. Как правило, настроек по умолчанию достаточно, но установка флажка «Привязать объекты к сетке, когда линии сетки не отображаются» полезна, если вы хотите, чтобы привязка выполнялась так, чтобы линии сетки не покрывали весь документ. Как показано внизу справа, в это диалоговое окно был добавлен параметр «Отображать направляющие для выравнивания». При включении линии сетки не отображаются, поэтому лично я не считаю эту опцию полезной.
Чтобы получить доступ к экрану сетки рисования, выполните следующие действия:
- Нажмите на холст для рисования.
- Нажмите на появившуюся вкладку Формат средств рисования.
- Нажмите раскрывающееся меню «Выровнять» и выберите «Настройки сетки».
Диалоговое окно «Сетка и направляющие» — Word 2007

Диалоговое окно «Сетка и направляющие» — Word 2013
Добавление текста в фигуру блок-схемы
В Word 2007, если щелкнуть фигуру и начать печатать, вы скоро узнаю, что текст добавлен где-то в основном документе тела, а не внутри формы. Для того, чтобы добавить текст, вам нужно щелкните правой кнопкой мыши фигуру и выберите «Добавить текст» из контекстное меню. Когда фигура содержит текст, вы можете щелкнуть текст и редактируй как обычно.
В Word 2010–2019, напротив, вы можете просто щелкнуть фигуру и начните печатать.

Добавление стрелок соединителя
Соединители отличаются от обычных стрелок тем, что они остаются связаны с фигурами, если они перемещаются.
Предположим, вы хотите направить соединительная линия между двумя фигурами, мы назовем их Форма 1 и Форма 2 ниже.
- Перейдите на вкладку «Вставка».
- Щелкните раскрывающийся список «Фигуры»
- Выберите нужный тип линии в галерее.
- Подведите указатель мыши к фигуре 1, и на ее границе появятся маленькие точки, обозначающие точки соединения.
- Нажмите на одну из точек и, удерживая левую кнопку мыши, переместите указатель мыши к фигуре 2.
- Когда вы наводите указатель мыши на фигуру 2, Word выделяет точки соединения и отображает пунктирную линию, показывающую маршрутизация.
- Выберите одну из точек подключения и отпустите левую кнопку мыши.
Особенность: в Word 2007 и предыдущих версиях угловой соединитель будет отображаться как прямая линия между двумя выровненными фигурами тот же размер. В Word 2010 те же угловые соединители слегка криво и неэстетично.
Совет: Щелкните правой кнопкой мыши на соединителе, чтобы изменить тип соединителя с помощью контекстное меню. Три типа прямые, локтевые и изогнутые, как показано в образце блок-схемы.
Добавление меток
Чтобы добавить метки ответвлений рядом с соединительными линиями, используйте символ текстового поля в галерее «Вставка» > «Фигуры». После вставки текстового поля (метки) введите текст. Перейдите на вкладку «Главная» в Word и отформатируйте текст по мере необходимости. Самый простой способ настроить размер — щелкнуть и перетащить маркеры регулировки по краям текстбокса. Не снимая выделения с текстового поля, щелкните вкладку «Формат», а затем выберите раскрывающийся список «Контур фигуры» и включите параметр «Без контура» для более четкого вида.
Добавление меток — это многоэтапный процесс, поэтому при добавлении дополнительных меток обычно проще всего скопировать и вставить первую метку и соответствующим образом отредактировать текст.
Выбор нескольких фигур
Существует несколько способов выделения нескольких объектов. Один метод чтобы щелкнуть по одной фигуре, удерживайте нажатой клавишу Shift и нажмите на оставшиеся фигуры. Другой способ — щелкнуть и перетащить мышью вокруг всех фигур, которые вы хотите выбрать. Это быстрее, но иногда менее полезно, если, например, вы хотите выбрать формы блок-схемы без выбора стрелок соединителя.

Два нерекомендуемых метода, с которыми вы, возможно, знакомы: Выбрать все и выбрать объекты. Эти средства обычно используются в Excel и другие программы Office, но они не так полезны в Слово. Например, в Excel при выборе команды «Выбрать все» будут выбраны только фигуры. на листе, но в Word будет выбран весь документ. Инструмент «Выделение объектов» представляет собой специальный курсор, который позволяет нажимайте на фигуры вместо текста и не добавляет значения выше, выделяя их обычным курсором мыши. Плюс, вам нужно отключить его, чтобы возобновить обычный Word операции.

Меню выравнивания фигур

Выравнивание фигур
При включенной сетке самый простой способ выровнять фигуры — это рисовать их с одинаковой шириной во время их добавления в диаграмма. Если вам нужно отредактировать расклад постфактум, вы можете использовать несколько подходов. Первый подход заключается в том, чтобы щелкнуть по каждому форму и перетащите его на новое место. (Если вам нужно изменить размер форму, чтобы правильно выровнять ее, см. следующий раздел.)
Следующий подход — выбрать все фигуры, которые вы хотите выровнять, что приведет к тому, что Word отобразит вкладку «Формат». На вкладке «Формат» щелкните раскрывающееся меню «Выравнивание», показанное ниже. Убедитесь, что Выровняйте Пункт Selected Objects установлен, вы можете использовать выравнивание инструмент для автоматического выравнивания фигур.

Движущиеся фигуры
Самый очевидный способ перемещения фигур — щелкнуть и перетащить их в нужное место. новая позиция. При включенной сетке вы также можете перемещать один или более выбранные фигуры с помощью клавиш со стрелками на клавиатуре, и они будут привязать к ближайшей линии сетки. Вы можете подтолкнуть фигуру, удерживая Клавиша Ctrl вниз, нажимая клавиши со стрелками на клавиатуре.
Изменение размера и вращение фигур
Если вы нажмете на фигуру, измените размер на границе фигуры появляются маркеры, позволяющие щелкать и перетащите сторону или угол, как показано на изображении. Зеленая точка вверху — это ручка регулировки вращения.
Кроме того, вы можете щелкнуть правой кнопкой мыши фигуру и выбрать «Формат автофигуры» из контекстного меню. Нажав на Вкладка «Размер» в окне «Формат автофигуры» позволит вам установить высота, ширина и угол поворота к определенным значениям.

Советы по форматированию
Форматирование фигур и соединителей может быть утомительным, если вы пытаетесь сделать их по одному. Лучше подождать, пока вы закончите блок-схему и выполните массовое форматирование. Вы можете сделать это, выбор нескольких фигур и форматирование их вместе. Вам следует форматировать фигуры и соединители отдельно, потому что инструменты стилизации у каждого разные.
Если у вас есть формат, который вы хотели бы использовать повторно, вы можете щелкнуть правой кнопкой мыши на отформатированной фигуре и выберите «Установить значения по умолчанию для автофигуры». Любая фигура, добавленная впоследствии, будет иметь тот же цвет заливки и стиль границы.
При выборе фигуры или соединителя в Work 2007 открывается вкладка «Формат». появится на ленте, но вам нужно щелкнуть, чтобы активировать его. В Word 2010 вкладка Формат активируется автоматически.
Особенность: Word 2007 имеет две вкладки форматирования — Инструменты рисования. Инструменты формата и текстового поля Формат. Они в основном такие же. Слово отображает вкладку Формат инструментов текстового поля, когда выбранная фигура содержит текст и вкладку Формат средств рисования для всех остальных формы. На самом деле, если вы добавите фигуру блок-схемы к рисунку, при ее выборе появится вкладка Формат инструментов рисования, но как только вы добавите текст в фигуру, вкладка «Формат инструментов текстового поля» появляться. К счастью, в Word 2010 есть только одна вкладка «Формат».
Форматирование фигур
Инструменты форматирования находятся на вкладке «Формат» в Word 2007 и 2010. Начиная с Word 2013, диалоговое окно форматирования было заменено боковыми панелями, а меню «Заливка фигуры» и «Контур фигуры» на ленте «Формат» отключены. вкладка Вместо этого вы можете получить к ним доступ, щелкнув правой кнопкой мыши фигуру.
Существует слишком много инструментов форматирования, чтобы подробно описывать их все, но основные из них описаны ниже.
стилей формы: Галерея стилей позволяет применить форматирование к одной или нескольким выбранным фигурам. есть существенная разница между Word 2007 и 2010. Word 2007 имеет более широкий выбор стилей, но они не соответствуют фигуре Excel 2007 стили. Начиная с Word 2010, стили одинаковы для всех приложений Office — Word, Excel и PowerPoint.
Заливка формы : Позволяет вам установить пользовательские цвета заливки и градиенты для фигур.
Контуры фигуры : Позволяет установить цвет линии и вес (толщину) границ фигуры.
Изменить форму: Позволяет изменить тип выбранной формы, например. от формы процесса (прямоугольник) к форме решения (ромб).
Совет: Чтобы получить доступ к дополнительным функциям форматирования (включая вертикальный текст выравнивание), щелкните фигуру правой кнопкой мыши и выберите «Формат автофигуры».
Соединители форматирования
Word 2007: доступна коллекция стилей, но, к сожалению, эти стили используются для фигур блок-схем. и не работают хорошо для линий. Для форматирования соединителей следует использовать настройки цвета и толщины, доступные в раскрывающемся меню «Контур фигуры».
Word 2010–2019: форматирование соединителей в Word 2010–2016 выполняется просто. Как и в случае с фигурами блок-схемы, когда вы щелкаете коннектор, вкладка Формат будет активна, а список встроенных стилей доступен для быстрого выбора. В отличие от Word 2007, стили в Word 2010–2019на самом деле привлекательны.
Форматирование и выравнивание текста
Плохая новость о блок-схемах в Word заключается в том, что может быть сложно настроить форматирование текста. Некоторые изменения можно вносить сразу, а некоторые необходимо вносить по одной форме за раз.
- Шрифт: семейство шрифтов, размер и атрибуты, такие как выделение полужирным шрифтом и курсивом, можно установить на вкладке «Главная» в Word. Вы можете выбрать несколько фигур и внести массовые изменения.
- Цвет: цвет шрифта задается на вкладке «Главная», и это необходимо делать по одной фигуре за раз.
- Горизонтальное выравнивание текста: Горизонтальное выравнивание можно настроить на вкладке «Главная», и оно должно выполняться по одной фигуре за раз.
- Выравнивание текста по вертикали: Выравнивание текста по вертикали можно настроить только в окне «Формат автофигуры», доступ к которому можно получить через контекстное меню, щелкнув фигуру правой кнопкой мыши.
примечание: В Word 2007 выравнивание текста по умолчанию — сверху, слева. В слове 2010, он центрирован как по горизонтали, так и по вертикали.
Размер и выравнивание холста
Когда вы закончите работу с блок-схемой, ваш холст может быть намного больше, чем диаграмма. Если вы хотите сжать холст до минимума, щелкните правой кнопкой мыши на холсте и выберите «Подогнать» в контекстном меню.
С другой стороны, вы можете захотеть расположить диаграмму по центру страницы по горизонтали, по вертикали или по обоим. Если это так, выполните следующие действия:
- (Необязательно) Измените размер холста до ширины и/или высоты страницы, щелкнув и перетащив края или углы.
- Затем выберите все фигуры на блок-схеме, включая соединители.
- На вкладке «Формат» щелкните раскрывающийся список «Группа» и выберите «Группа» в меню.
- Щелкните раскрывающийся список «Выровнять» и убедитесь, что установлен флажок «Выровнять по краю».
- В раскрывающемся списке «Выровнять» снова нажмите «Выровнять по центру» и/или «Выровнять по середине».
- Щелкните раскрывающийся список «Группа» и выберите «Разгруппировать» в меню.
Если вы не сгруппируете фигуры перед выравниванием, фигуры будут складываться поверх каждой в центре холста.
Наконец, вы можете немного украсить блок-схему, добавив форматирование к холсту. Сама форма холста может быть изменена — так же, как форма блок-схемы — с помощью инструментов на вкладке Формат. В образце блок-схеме выше, инструмент «Изменить форму» использовался для установки типа формы на Альтернативный процесс, который делает его прямоугольником со скругленными углами. Пользовательский цвет заливки применялась градиентная схема. Наконец, был использован инструмент Drop Shadow. для добавления глубины.
Краткое изложение причуд
- Если вы не используете холст, соединители не будут «подключаться».
- Вы можете скопировать блок-схему из Word (2007–2019) и вставить Специально в Excel как редактируемый объект рисования Microsoft Office, но вы не можете скопировать блок-схему из Excel и вставить специальную в Word как редактируемый рисунок. Более ранние версии Word (2003 и ранее) используется, чтобы разрешить это.
- Если вы сгруппируете все фигуры на холсте, функция «По размеру» выключен. Если вы разгруппируете фигуры, щелкните правой кнопкой мыши холст снова, функция Fit снова включена.
- Использование «Макет страницы» > «Темы» для изменения документа форматирование также изменит стиль блок-схемы, даже если вы тщательно настроить форматирование всех ваших форм.
- Использование View > Gridlines отобразит сетку не только в холст, но и по всему документу и любому другому открытому также документ. Когда холст выбран, сетка будет только отображаться на холсте. Причуда в том, что если вы применяете стиль фона на холсте, сетка не будет отображаться в холст — возможно, единственное место, где вы хотели его показать.
