Что можно подключить к разъему видеокарты PCI Express x16, назначение удлинителя PCI-E 1x, распиновка
Обычно домашний ПК обходится одной видеокартой, вставленной в PCI-E слот перпендикулярно материнской платой, или вообще встроенным видеоядром, но так бывает не всегда.
До недавнего времени удлиннители PCI-E были экзотикой. С ними сталкивались в основном сборщики серверного оборудования и энтузиасты, собиравшие ПК в уникальных корпусах наподобие такого:
Гибкий удлиннитель позволял расположить карту расширения параллельно материнской плате, за счёт чего можно было выиграть несколько сантиметров в толщине корпуса, или облегчить тепловой режим устройства, а в корпусах типа 1U по-другому было вообще никак.
Выглядели они тогда вот так:
Всё изменилось тогда, когда в широкие массы шагнул майнинг криптовалют.
Удлиннители оказались широко востребованы, так как без них 5-6-7-10-12-15 видеокарт в одну материнскую плату просто невозможно включить физически — одна видеокарта с учётом системы охлаждения занимает два(а иногда и три) слота по толщине и ещё требует рядом с собой хоть немного свободного пространства для доступа воздуха.
Одной из особенностей интерфейса PCI-E является совместимость устройств и шин с различной шириной.
Устройство, рассчитанное на ширину шины х1/х2/х4/х8, свободно работает в разъёме большей ширины, оставляя незадействованными часть линий данных, а видеокарта для шины с шириной х16, как правило, способна работать в разъёмах с меньшей шириной шины, хоть и на несколько сниженной скорости:
Больше результатов тестирования видеокарты на PCI-Express разной ширины можно увидеть тут. Разумеется, чем более качественные текстуры в игре, тем больше будет падение производительности. Особенно будут страдать при этом DX9-приложения.
Так как в майнинговых задачах даже пропускной способности интерфейса PCI-E x1 более чем достаточно, то за счёт этого появилась возможность снизить себестоимость удлиннителя путём исключения лишних линий.
Изделие при этом стало выглядеть вот так:Так как PCI-E x1 содержит всего 8 сигнальных линий(две дифференциальных пары линий данных, дифференциальная пара линий тактового сигнала REFCLK, линии сигналов WAKE# и PERST#), а мощные видеокарты в любом случае оборудованы разъёмами дополнительного питания, то стало возможным уложить весь требуемый набор сигнальных линий в один стандартный 9-жильный кабель USB 3.0, за счёт чего упростилась сборка. Изделие при этом приобрело следующий вид:
— Девайс приехал в антистатическом пакете с защёлкой.
В пакете — плата в разъём х1, плата с разъёмом х16, переходник SATA Power -> 6 pin и кабель USB 3.0(он же SuperSpeed). Длина гибкой части кабеля 530 мм, общая длина по окончаниям разъёмов 604 мм.
С разъёма SATA Power можно снять напряжения +12В(жёлтый провод), +5В(красный провод), +3,3В(оранжевый провод).
Платы PCI-Е требуют для своей работы напряжений +12В и +3,3В.
В данной версии девайса используется только линия +12В, +3,3В получается собственным преобразователем.
Для этого на плате с разъёмом х16 размещён step-down DC/DC конвертер.
В этом качестве использован FR9888,
к выходу которого подключен линейный стабилизатор AME1085.
Внешние размеры платы — 43 х 127 мм, расстояние между центрами крепёжных отверстий — 35 х 96 мм.
Качество монтажа хорошее, флюс отмыт.
Обратная сторона платы закрыта изолирующей накладкой.
На плате с разъёмом х1 кроме 9-контактного гнезда никаких элементов нет.
Сборка несложна — в разъём х16 ставится видеокарта, 9-контактные гнёзда соединяются имеющимся в комплекте кабелем,
разъём х1 подключается к материнской плате ПК, а блок питания подключается через оставшийся переходник на 6 pin.
После этого устройство готово к работе.
Видеокарта успешно запустилась и отрапортовала о работе в режиме х1.
Удлиннитель может также пригодиться, если имеющиеся платы расширения мешают одна другой, а ещё с его помощью можно подключить к ноутбуку внешнюю видеокарту, если нет желания платить 50+$ за готовый док.
Если в ноутбуке есть ExpressCard — всё просто, распаиваем провода согласно данной схеме:
Если нету — придётся пожертвовать старой картой miniPCI-E.
С неё удаляются все детали…
и провода распаиваются на освободившиеся места.
Если в корпусе ноутбука не хватает свободного места, то можно пожертвовать разъёмом для телефонной линии,
так как dial-up в наше время уже не актуален, а в нашей стране уже и не поддерживается основным провайдером.
Полностью собранный переходник.
После установки в переходник PCIe-miniPCIe конструкция получилась вот такая:
И на тестовом настольном ПК она не запустилась. Подозреваю, что подесятка разъёмов на пути сигнала вносят слишком большие неоднородности в линии связи, поэтому опыты, видимо, придётся временно приостановить до тех пор, пока у меня не появится ноутбучная плата, которой будет в случае чего не жалко.
Вывод: устройство полностью работоспособно в рамках заявленной производителем функциональности и рекомендуется к покупке тем, кто занимается ремонтом и диагностикой компьютерного железа.
Для чего используются маленькие слоты PCIe x1
Вы когда-нибудь задумывались: для чего нужны маленькие слоты PCIe x1? Это довольно справедливый вопрос, особенно если вы действительно покупали материнские платы среднего и высокого класса только в последнее десятилетие или около того… потому что у них могло не быть слотов x1.
Об этих маленьких слотах PCIe x1 можно многое рассказать, так что давайте приступим к делу!
Что такое маленькие слоты PCIe x1

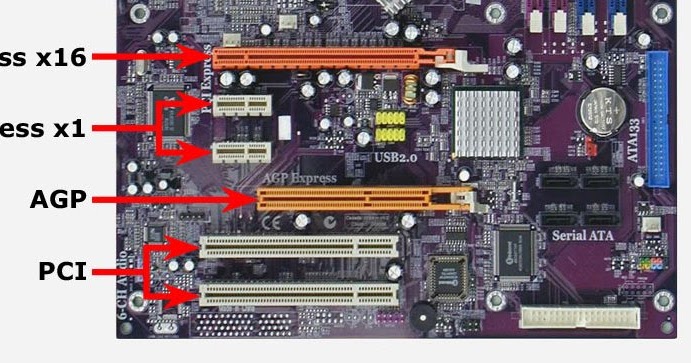

Слоты PCIe x1 – самые маленькие из четырёх стандартных слотов PCIe на материнских платах! Однако, эти слоты не всегда присутствуют на материнской плате по разным причинам.
Например, многие платы высокого класса используют слоты x16 только для максимальной производительности полноразмерных карт расширения.
Что если вы хотите использовать периферийное устройство PCIe x1, но на вашей материнской плате нет слотов x1? Не нужно беспокоиться! Вы можете просто установить меньшую карту расширения в слот большего размера, который все равно будет отлично работать.
Чем слоты PCIe x1 отличаются от слотов x4, x8 и x16
Как обсуждалось выше, наиболее заметное различие между слотами PCI Express x1 и другими слотами PCIe заключается в том, что они физически самые маленькие (самые короткие).
Однако, это не единственное отличие: размер платы расширения также соответствует количеству «линий» пропускной способности PCI Express, которую она получает.
Таким образом, карты PCIe x1 всегда будут получать меньшую пропускную способность, чем x4, x8 или x16, даже если они установлены в одном из этих более длинных слотов.
Разъёмы PCI Express 4.0 и пропускная способность. Старые стандарты PCIe будут иметь меньшую пропускную способность, поскольку PCIe удваивает пропускную способность с каждым поколением.Длина слота PCIe и влияние пропускной способности на игры
При этом не все карты расширения будут использовать всю доступную им пропускную способность PCI Express. Даже при полной пропускной способности слота x16 видеокартам это сложно сделать.
Однако, некоторые игры и движки могут быть более чувствительны к ограниченной пропускной способности PCI Express 3.0 при попытке добиться максимальной частоты кадров.
Как показал тест TechSpot во многих играх, разница будет зависеть от игры, но в некоторых играх может быть значительной.
Источник изображения: TechSpotЭто немного косвенно, но помогает продемонстрировать, что большинство устройств PCIe не обязательно используют всю доступную им полосу пропускания.
Между PCIe 4.0 и RTX 3080 разница составляет три года, и именно столько времени потребовалось видеокартам, чтобы показать значимые различия в производительности между 4.0 x16 и 3.0 x16.
Влияние длины слота PCIe и пропускной способности на 3D-рендеринг
Если мы посмотрим на рабочие нагрузки 3D-рендеринга, картина несколько изменится. Как мы недавно тестировали, производительность рендеринга в сложных сценах с помощью 3D Render Engine Redshift может сильно зависеть от пропускной способности PCIe:
Это означает, что для сложных профессиональных рабочих нагрузок, которые во многом зависят от непрерывной передачи данных на карту расширения PCIe и с неё, использование карты и слота с более высокой пропускной способностью может значительно повлиять на производительность.
В случае устройств PCIe x1 использование всей доступной пропускной способности будет зависеть от рассматриваемого устройства и даже используемого поколения PCI Express из-за различий между поколениями пропускной способности PCI Express.
| Полоса пропускания PCIe | Скорость передачи | Пропускная способность x1 (на полосу) | х4 | х8 | х16 |
|---|---|---|---|---|---|
| PCIe 1.0 | 2,5 ГТ/с | 250 МБ/с | 1,00 ГБ/с | 2,00 ГБ/с | 4,00 ГБ/с |
| PCIe 2.0 | 5 ГТ/с | 500 МБ/с | 2,00 ГБ/с | 4,00 ГБ/с | 8,00 ГБ/с |
| PCIe 3.0 | 8 ГТ/с | 984,6 МБ/с | 3,94 ГБ/с | 7,88 ГБ/с | 15,75 ГБ/с |
PCIe 4. 0 | 16 ГТ/с | 1969 МБ/с | 7,88 ГБ/с | 15,75 ГБ/с | 31,51 ГБ/с |
Какие устройства используют слоты PCIe x1
Для чего же используются слоты PCIe x1? Какие устройства могут использовать слоты PCIe x1 или полосу пропускания PCIe x1?
Как правило, вы можете ожидать, что карта расширения PCIe x1 попадет в одну из следующих категорий:
- Сетевые карты – для добавления возможностей Wi-Fi или повышения пропускной способности Ethernet.
- Звуковые карты – для обеспечения улучшенных звуковых возможностей, хотя в наши дни практически все материнские платы уже имеют встроенный звук, но не все эти реализации хороши.
- Карты расширения портов или концентраторов – для добавления дополнительных портов на ПК, обычно портов USB. Однако, низкая пропускная способность PCIe x1 ограничит количество этих портов и их скорость. Пропускная способность PCIe 4.
- Карты захвата – редко используются на старых материнских платах и стандартах PCIe, поскольку исторически сложилось, что PCIe x1 не обеспечивает большой пропускной способности. Тем не менее, в PCIe Gen 4 на рынок выпускались карты захвата x1, поэтому здесь стоит упомянуть их как потенциальный вариант использования.
Это подводит итог вариантам использования, которые вы можете ожидать от слота PCIe x1 на вашей материнской плате! Я ещё немного расскажу о PCI Express в последующих вопросах, прежде чем закончить всё это.
Можно ли использовать видеокарту в слоте PCIe x1?
Вы можете, но если вы не используете низкоуровневые графические рабочие нагрузки, такие как майнинг или просто управление монитором, вы будете сильно ограничены.
Что-то более сложное, например, умеренные игры или более требовательные профессиональные рабочие нагрузки, такие как фотошоп или рендеринг в Blender, не будет работать достаточно хорошо с графическим процессором, подключенным к слоту PCIe x1 (в основном, через переходные кабели).
Часто задаваемые вопросы
Для чего используются другие слоты PCIe?
Для многих тех же целей, для которых используются слоты PCIe x1, особенно PCIe x4 и PCIe x8.
Как следует из их названий, PCIe x4 и PCIe x8 имеют вдвое и в четыре раза большую пропускную способность, чем PCIe x1, соответственно.
Это даёт им гораздо больше возможностей для подключения современных и передовых карт расширения, особенно для добавления таких функций, как поддержка USB текущего поколения и Thunderbolt.
Если вам интересно узнать больше о других слотах PCIe и о том, какие устройства вы можете использовать с ними, рассмотрите возможность перейти к расширенному руководству по типам слотов PCIe.
Как работают линии PCIe?
Как описано в этой статье, PCIe поставляется с 4 различными конфигурациями физических слотов.
Обычно, но не всегда, эти физические слоты также соответствуют пропускной способности линий PCI Express, назначенных этой плате расширения.
К счастью, PCIe x1 служит довольно надёжной отправной точкой для понимания остальных стандартов.
Слот PCIe x1 имеет только одну полосу PCIe для использования, и то же правило обычно применяется при перемещении вверх по лестнице через слоты x4, x8 и x16. Каждая доступная «полоса» PCIe служит дополнительным множителем пропускной способности.
Однако есть некоторые уловки, на которые стоит обратить внимание.
Например, существует ряд материнских плат с физическими слотами PCIe x16, где один или несколько из них имеют пропускную способность только PCIe x8 , несмотря на то, что физически совместимы с картами x16.
Достаточно ли PCIe x1?
Если у вас есть рабочая карта расширения с PCIe x1, – тогда достаточно! Несмотря на то, что это самая медленная версия PCIe, она по-прежнему используется для недорогого расширения ПК.
PCIe x1 недостаточно для определенных рабочих нагрузок, таких как видеокарты, но никто все равно не делает GPU x1.
Единственный реальный сценарий, в котором вам следует беспокоиться об узком месте на карте PCIe x1, – это если вы используете карту PCIe 4.0 x1 на материнской плате PCIe 3.0 или более ранней версии, тогда пропускная способность будет уменьшена наполовину при и без того ограниченной пропускной способности конструкции.
Тем не менее, если вы помните о предполагаемом поколении вашей карты PCIe x1, всё должно быть в порядке!
Наиболее часто используемые слоты PCIe 1x на материнской плате
Те из вас, кто предпочитает собирать собственные ПК, иногда начинают задаваться вопросом, что можно сделать со слотами и портами, которыми вы не всегда пользуетесь. Например, мы часто сталкиваемся с вопросами, касающимися слота PCIe 1x на материнской плате и того, для чего его можно использовать. Эти более длинные слоты 8x и 16x в основном предназначены для вашей видеокарты (или карт), но не все знают, что они могут сделать с этим более коротким слотом 1x.
Поэтому я расскажу вам о некоторых наиболее популярных способах использования этого слота, чтобы вы могли максимально использовать его.
Начну с бонусного совета, указав, что карты 1x можно использовать в любом слоте PCIe, включая слоты 8x и 16x. Так что, если все, что у вас осталось, это один из более длинных слотов, все нижеперечисленное все еще можно выполнить, используя один из этих слотов. Вы бы просто заняли часть слота по отношению к меньшему слоту. Вы можете увидеть это в следующем видео, где Youtuber R3DLIN3S демонстрирует, как карты 1x и 4x достигают этого, чтобы вы могли понять, о чем я говорю.
А пока мы сосредоточимся на этих меньших слотах и на некоторых из многих способов их использования при улучшении вашей установки с помощью новых обновлений.
Карты расширения портов
Одним из наиболее распространенных вариантов использования слотов 1x являются карты расширения портов, когда пользователи хотят увеличить количество определенных портов на своем ПК. Как правило, это включает в себя USB (все версии), SATA для увеличения количества имеющихся у вас внутренних дисков и Firewire для тех, кто все еще хочет использовать это соединение для специальных устройств хранения данных и видеоинструментов (например, камер).
Например, предположим, что вы собрали свой компьютер несколько лет назад и у вас самый быстрый USB 3.0. Теперь вы начинаете видеть, как появляются все эти устройства, использующие преимущества нового USB 3.1, и вы хотите начать использовать их. Более высокая скорость передачи данных, более быстрая зарядка и так далее. Скорее всего, ваша материнская плата не будет иметь разъема USB 3.1 (контакты) для прямого добавления портов (только самые новые платы начинают их использовать).
Вместо этого вы бы найдите карту PCIe 1x , которая лучше всего подходит для ваших функций и бюджета, и вставьте ее туда. Теперь у вас есть USB 3.1, и вы можете начать пускать слюни по поводу этих новых скоростей.
Если ваша системная плата оснащена только 4 портами SATA, а также 3 жесткими дисками и двумя оптическими приводами (например, DVD-рекордер и проигрыватель Blu-ray), вы можете найти карту PCIe 1x для расширения этих портов SATA, чтобы вы можно добавить этот дополнительный жесткий диск, а также, возможно, несколько других вещей (в зависимости от карты, которую вы покупаете). Некоторые из этих карт также имеют порт eSATA снаружи для внешних устройств SATA.
Слоты для накопителей NVMe (M.2)
NVMe — это будущее для жестких дисков, когда речь идет о скорости передачи, обеспечивая один из самых больших скачков в скорости передачи файлов, которые мы когда-либо видели в истории эволюции хранилищ. (Современный) обычный вращающийся жесткий диск (жесткий диск) обычно передает данные со скоростью около 120–180 МБ/с, тогда как NVMe может передавать данные со скоростью до 3200 МБ/с и продолжает расти.
Поэтому неудивительно, что они стали следующим по значимости товаром для компьютеров, предлагая невероятное ускорение загрузки системы и скорости доступа к файлам. Единственная загвоздка в том, что для них требуется слот M.2 на вашей материнской плате. Если у вас нет ни одного из них, вам придется найти карту расширения PCIe, которую можно адаптировать, используя один из доступных слотов PCIe. Учитывая, что слот 1x будет предоставлять только часть того, что может предложить NVMe, он, по крайней мере, дает вам еще один вариант для этого слота 1x.
Они доступны в вариантах PCIe 1x с одним или двумя слотами M.2. Вставьте одну из этих карт в свой компьютер и начните пользоваться преимуществами NVMe.
Звуковая карта
Это уже не слишком распространено, когда вам нужно было бы расширить звуковую карту, встроенную в вашу материнскую плату, поскольку большинство плат сегодня и почти все, что было в недавнем прошлом, включают все, что вам нужно, вплоть до цифровое подключение 7.
1 с использованием аналогового соединения и/или оптического SPDIF.
Тем не менее, некоторые энтузиасты предпочитают иметь отдельный источник либо потому, что он может оказаться чище, чем их встроенный чипсет, либо предлагать сильное усиление, либо просто в целом лучше звучать благодаря расширенным функциям объемного звучания или даже встроенному ЦАП. Скажем, у вас на плате обычный интегрированный чипсет Realtek, и он звучит действительно здорово. Однако вы заметили, что вы можете получить объемный звук только при наличии источника объемного звучания. Возможно, он не сможет принять стереофонический сигнал и преобразовать его в улучшенное объемное звучание. В этом случае вам понадобится специальная звуковая карта, чтобы справиться с этим, и вы должны искать что-то от такой компании, как Soundblaster. Это не обязательно должен быть PCIe, так как вы также можете куда-то подключить USB 3.0 к внешнему устройству, но что, если вы хотите использовать его как встроенную карту и хотите заполнить один из этих слотов 1x? Таким образом, вы можете искать Звуковая карта PCIe 1x , которая подойдет вам лучше всего и поможет улучшить звук.
Некоторые люди, однако, стремятся к внешним док-станциям, чтобы соединения были ближе или отделены от задней панели ПК, поскольку они также могут включать такие вещи, как MIDI-соединения, регуляторы громкости и многое другое. Это может привести вас к чему-то вроде USB 3.0 или эквивалентному, но некоторые из карт PCIe также включают возможность привязки внешней док-станции к задней части карты.
Эти специальные карты обычно включают в себя всевозможные функции, такие как различные форматы звука Dolby и DTS, функции DSP, несколько возможностей ввода и вывода (как аналоговых, так и цифровых), более мощную обработку с использованием более быстрых, более надежных (и чистых) наборов микросхем и т. д. вперед.
Модемы, сетевые карты (проводные и беспроводные)
Другое распространенное использование этого слота 1x — расширение возможностей вашей сети или телефона путем добавления этих портов с помощью этого метода. Если на вашей материнской плате нет разъема RJ11 со встроенным модемом (которого нет на большинстве современных материнских плат), и он вам очень нужен, вы можете сделать это с помощью PCIe.
Учитывая, что большинству людей больше не нужно иметь телефонную розетку на своем ПК, тем не менее, некоторые все еще могут использовать свой компьютер в качестве факсимильного аппарата, поскольку люди по какой-то причине все еще используют этот метод для связи.
Итак, давайте взглянем на Ethernet вашей материнской платы. Что, если у него нет Ethernet, встроенного в заднюю часть платы? Сегодня это маловероятно, но, возможно, встроенный адаптер Ethernet не соответствует вашим ожиданиям. Может быть, вы предпочитаете Ethernet-карту от Bigfoot Networks или что-то еще, кроме той, что встроена в вашу плату. Или вы хотите добавить WiFi в свою систему, потому что вам неудобно подключать к ней физический кабель. Тогда вы могли бы искать Сеть PCIe или карту WiFi для вашей системы и добавьте ее через один из этих слотов. Многие карты Ethernet вполне доступны по цене менее 40 долларов, в то время как многие карты WiFi могут работать чуть больше, если вы ищете убийственную производительность.
Для вариантов с более высокой производительностью вы можете рассчитывать потратить от 50 до 150 долларов в зависимости от того, насколько вы серьезны.
ТВ-тюнер
Вы всегда можете бросить туда карту ТВ-тюнера, чтобы смотреть прямые телепередачи на своем ПК. Особенно хорошо, если у вас есть несколько мониторов или вы хотите использовать свой компьютер в качестве многофункционального цифрового видеорегистратора. В большинстве случаев это определенно особое желание, а не потребность, но иногда это ценный вариант для пользователей.
Видеозахват
Давайте поднимем эту опцию ТВ-тюнера еще на один уровень с полной платой видеозахвата ! Не ограничивайтесь только телевизором и рассмотрите любой источник видео, например камеру или другое внешнее устройство, например DVD-плеер, подключенный к телевизору. Может быть, вы хотите преобразовать все свои старые семейные кассеты VHS (помните такие?) в цифровые файлы? С картой видеозахвата вы можете осуществить все это.
Некоторые карты имеют разные функции, и почти все они предлагают базовые аналоговые соединения RCA в той или иной форме.
В более новых моделях теперь есть и HDMI. В некоторых случаях вы даже можете купить адаптеры, чтобы адаптировать HDMI практически ко всему, что вам нужно. Как правило, вы можете найти карту или адаптер для выполнения того, что вам нужно для захвата, будь то цифровой или аналоговый, RCA, HDMI, SDI, DisplayPort, SVGA и так далее.
Видеокарта
Конечно, вы всегда можете использовать видеокарту в одном из этих меньших слотов. Тем не менее, вы можете ожидать очень низкой производительности по сравнению со слотом 8x или 16x — 32x также начинает дебютировать в мире. Некоторые материнские платы могут предлагать только 1x вариант PCIe, и в этом случае это может быть вашим лучшим выбором. PCIe 1x быстрее обычного PCI, но не сравнится ни с чем 8x и выше. Если это не просто тестовая система, работающая в углу для основных потребностей ввода, вам будет лучше перейти на новую плату или башню, а не использовать 1x для вашей основной карты видеовыхода.
Вот оно! Некоторые из многих вариантов использования слота PCIe 1x на материнской плате. Вы можете поймать себя на том, что ухватитесь за возможность заполнить их или просто проигнорируете их и пойдете дальше. Это зависит от уровня вашего пользователя. Как уже упоминалось, большинство людей полагаются на них для расширенных портов. Разные потребности у разных людей.
А ты? Для чего вы используете (или планируете использовать) эти слоты PCIe? Не стесняйтесь делиться своими настройками или планами ниже. Мы были бы рады получить известия от вас. Удачного строительства!
1x Best of Motherboard Network PCI Express Слот расширения порта PCIe USB 3.1 Использует видео Что можно использовать
Что такое слоты PCIe x1 и для чего они используются
Если вы не знаете, что такое слот PCIe x1, вы не один. Из-за того, что в наши дни вокруг слотов PCIe x16 ходит много шума, некоторые другие слоты PCIe на материнских платах не учитываются. Важно понимать, что они из себя представляют и как их использовать, чтобы вы могли заставить свой компьютер работать так, как вы этого хотите.
В этой статье я собираюсь рассказать об основах того, что такое слоты PCIe x1, как определить, есть ли они на вашей материнской плате, почему они важны и чем они отличаются от других слотов PCIe, обычно встречающихся на материнских платах. Поэтому, когда вы закончите читать эту статью, вы будете знать все о слотах PCIe x1 и сможете использовать их в полной мере.
Содержание
Слоты PCIe — это слоты, в которых используется технология Peripheral Component Interconnect Express, стандарт высокоскоростной последовательной компьютерной шины расширения для подключения аппаратных устройств к ПК. Он позволяет устройствам обмениваться данными с вашей материнской платой и друг с другом, что позволяет подключать что угодно, от графических процессоров, звуковых карт, сетевых карт, внешних флэш-накопителей и т. д.
Это самые быстрые слоты на любой материнской плате, они обеспечивают наилучшую скорость передачи данных, в них проще всего устанавливать аппаратное обеспечение, и они позволяют подключать к компьютеру все виды устройств.
Что означает x1 после PCIe?
«x1» после PCIe — это количество дорожек (коммуникационных проводов), которые карта PCI Express использует для обмена данными по шине PCIe. Чем выше число, тем быстрее данные могут передаваться между устройствами.
Источник: Сообщество FSЧтобы лучше понять, что такое полоса, мы можем сравнить ее с полосой на шоссе, а данные — это автомобили на этом шоссе. Чем больше доступных полос, тем больше автомобилей может проехать по ним одновременно, и тем быстрее вы сможете добраться из точки А в точку Б.
Таким образом, чем больше полос у карты PCIe, тем выше скорость передачи данных, которую она может иметь. .
Статья по теме : Сколько линий PCIe у меня есть? [Решено]
Все ли разъемы PCIe x1 одинаковы?
Нет, не все разъемы PCIe x1 одинаковы. Существуют разные версии стандарта PCIe.
| Generation | x16 GB/s | x8 GB/s | x4 GB/s | x2 GB/s | x1 GB/s |
|---|---|---|---|---|---|
5. 0 | 63.015 | 31.508 | 15.754 | 7.877 | 3.938 |
| 4.0 | 31.508 | 15.754 | 7.877 | 3.938 | 1.969 |
| 3.0 | 15.754 | 7.877 | 3.938 | 1.969 | 0.985 |
| 2.0 | 8.000 | 4.000 | 2.000 | 1.000 | 0.500 |
| 1.0 | 4.000 | 2,000 | 1,000 | 0,500 | 0,250 |
Как видно из таблицы выше, слоты PCIe разных поколений обеспечивают разную скорость передачи данных.
Разница между PCIe 1.0 x1 и PCIe 4.0 x1 в том, что первый почти в 4 раза медленнее второго!
Статья по теме : Имеет ли значение, какой слот PCIe x16 я использую?
В чем разница между слотами PCIe x1 и другими слотами PCIe, такими как x4 x8 или x16?
Как вы уже знаете, основное отличие x1 от других слотов — это дорожки или провода связи, используемые для передачи данных между устройствами. Слоты PCIx1 — самые медленные, а слоты PCIe x16 — самые быстрые.
Другим отличием является физический размер слотов . Слоты x1 самые маленькие по размеру, а слоты x16 самые большие. Вы можете изучить таблицу ниже, чтобы увидеть точные размеры в мм и количество контактов этих слотов.
| PCIe Lanes # | Length in mm | No of pins |
|---|---|---|
| x16 | 89 | 82 |
| x8 | 56 | 49 |
| x4 | 39 | 21 |
| x1 | 25 | 18 |
.
бежать с большей скоростью. Например, если у вас есть карта PCIe x1 и вы вставляете ее в слот PCIe x16, она будет работать, но со скоростью PCIx1. Как вы понимаете, обратное неверно: карту PCIe x16 нельзя вставить в меньший слот PCIe x1.
Сообщение по теме: PCIe 2.0 VS 3.0 — В ЧЕМ РАЗНИЦА?
Сколько слотов PCIe x1 на моей материнской плате и как их найти?
В материнских платах не предусмотрено стандартное количество разъемов PCIe x1. В настоящее время большинство материнских плат имеют от 20 до 24 линий PCIe, которые разделены на один слот x16 и несколько слотов x1 или один слот x4.
Вы можете узнать, сколько слотов PCIe x1 имеется на вашей материнской плате, либо заглянув в руководство к материнской плате, либо непосредственно на материнской плате. Как вы можете видеть на фотографиях выше, это самые маленькие слоты PCIe, и их легко определить по размеру.
Статья по теме : Какой слот PCIe для графического процессора лучше?
Для чего можно использовать слоты PCIe x1?
Слоты PCIe x1 очень полезны и могут использоваться для многих нетребовательных устройств PCIe и карт расширения, таких как звуковые карты и сетевые адаптеры, в отличие от карт x16, которые в основном используются для высокопроизводительных графических карт.
Но давайте поговорим подробнее о различных типах карт PCIe x1.
Карты расширения
Это самый распространенный вариант использования слотов PCIe x1. Карта PCIe 1x используется для добавления дополнительных портов, интерфейсов, дополнительного хранилища или видеовыходов на ваш компьютер.
Двумя наиболее распространенными картами расширения являются карты расширения USB и карты расширения SATA.
1. Карта расширения USB sКарта расширения USB не только добавляет больше USB-портов на ваш компьютер, но и может добавлять новые порты USB 3.1 Type C, которые могут увеличить скорость передачи данных.
Если ваша материнская плата немного устарела и имеет только порты USB 3.0 или USB 2.0, вы можете добавить карту расширения USB, чтобы повысить производительность и увеличить количество портов USB.
Похожие статьи : Что такое разъемы USB?
2.
Карты расширения памяти Карта расширения SATA или карта расширения NVMe используются для добавления слота M.
2 или большего количества портов SATA на ваш компьютер. Порты M.2 и SATA используются для подключения устройств хранения, таких как твердотельные накопители и жесткие диски.
Основное различие между ними заключается в том, что порты M.2 намного быстрее, чем порты SATA, но поддерживают только твердотельные накопители, а не жесткие диски.
Недостатком использования карты расширения PCIe x1 M.2 PCIe является то, что она не будет такой же быстрой, как при использовании порта M.2 на материнской плате, но будет намного быстрее, чем при использовании порта SATA.
3. Сетевые адаптеры
Сетевой адаптер — это карта расширения, используемая для подключения вашего компьютера к другим компьютерам, серверам или принтерам по беспроводной сети или через кабели.
Существует два типа сетевых адаптеров: беспроводные и проводные (Ethernet). В настоящее время большинство материнских плат поставляются с портами Ethernet, поэтому добавление карты расширения Ethernet происходит очень редко.
Единственная причина для этого — если вам нужны более высокие скорости или дополнительный порт Ethernet (карты Ethernet 10G намного дороже, чем карты Ethernet 1G, и их нельзя использовать в слоте PCIe x1, они работают только на PCIe x4 и выше) .
Итак, большинство людей используют беспроводные сетевые адаптеры, потому что обычно материнские платы не поставляются с картами WiFi. Карты Wi-Fi можно очень легко добавить в слоты PCIe x1, и они не будут стоить слишком дорого.
Статья по теме : USB или PCIe WiFi: что выбрать?
4. Звуковые карты
В то время как большинство встроенных звуковых карт достаточно хороши для основных задач, профессиональные музыканты и музыкальные продюсеры по-прежнему используют внешние звуковые карты, поскольку они имеют лучшее качество и производительность.
Эти внешние звуковые карты можно вставлять в слот PCIe x1 или USB.
Звуковые карты не так требовательны, как видеокарты, поэтому их можно вставлять в слот PCIe x1 без ущерба для их производительности.
Звуковые карты являются одним из наиболее распространенных вариантов использования слотов PCIe x1 из-за их стоимости и того, насколько они полезны для людей, которые любят музыку.
5. Карты видеозахвата
Карты видеозахвата используются для захвата видео с консоли, камер наблюдения или видеомагнитофонов на ПК.
Хотя большинство людей не используют этот тип карт PCIe x1, они очень популярны среди большинства геймеров, поскольку позволяют им захватывать кадры со своей консоли и загружать их на YouTube.
Слот PCIe x1 — отличное место для установки карты видеозахвата, потому что это не повлияет на производительность вашего ПК, и вы получите более высокое качество, чем при использовании карты USB или ExpressCard. Если вам нужно качество 4k, вам следует использовать слот PCIe x4 или выше.
6. Плата ТВ-тюнера
Этот тип карты говорит сам за себя. Это карта, используемая для просмотра телевизора или записи на вашем компьютере.
Эти карты очень похожи на карты видеозахвата, поскольку их можно вставлять в слот PCIe x1, и они не влияют на производительность вашего ПК.
Если вы любите смотреть телевизор и не хотите платить большие деньги за новый телевизор, то такие карты для вас.
Заключение
Это все, что вам нужно знать о разъемах PCIe x1 и о том, для чего их можно использовать.
Как вы, наверное, заметили, существует множество карт расширения портов PCIe x1, и это потому, что они не влияют на вашу производительность, но дают вам дополнительные преимущества, такие как дополнительный порт USB, звуковая карта, карта видеозахвата или ТВ. карта тюнера.
Вы также узнали о различиях между различными слотами PCIe, их скоростях и о том, что такое полоса PCIe.
Пользовались ли вы ранее картами PCIe x1? Если да, то какие из них вы предпочитаете? Что вы планируете подключать к имеющимся слотам PCIe? Позвольте мне знать в комментариях ниже.
