Таблица маршрутизации — электронная таблица (файл) или база данных, которая хранится на маршрутизаторе или сетевом компьютере, которая описывает соответствие между адресами назначения и интерфейсами, через которые следует отправить пакет данных до следующего маршрутизатора. Является простейшей формой правил маршрутизации.

Таблица маршрутизации обычно содержит:

• адрес сети или узла назначения, либо указание, что маршрут является маршрутом по умолчанию
• маску сети назначения (для IPv4-сетей маска /32 (255.255.255.255) позволяет указать единичный узел сети)
• шлюз, обозначающий адрес маршрутизатора в сети, на который необходимо отправить пакет, следующий до указанного адреса назначения
• интерфейс (в зависимости от системы это может быть порядковый номер, GUID или символьное имя устройства)
• метрику — числовой показатель, задающий предпочтительность маршрута. Чем меньше число, тем более предпочтителен маршрут (интуитивно представляется как расстояние).

В таблице может быть один, а в некоторых операционных системах и несколько шлюзов по умолчанию. Такой шлюз используется для сетей для которых нет более конкретных маршрутов в таблице маршрутизации.

===========================================================================

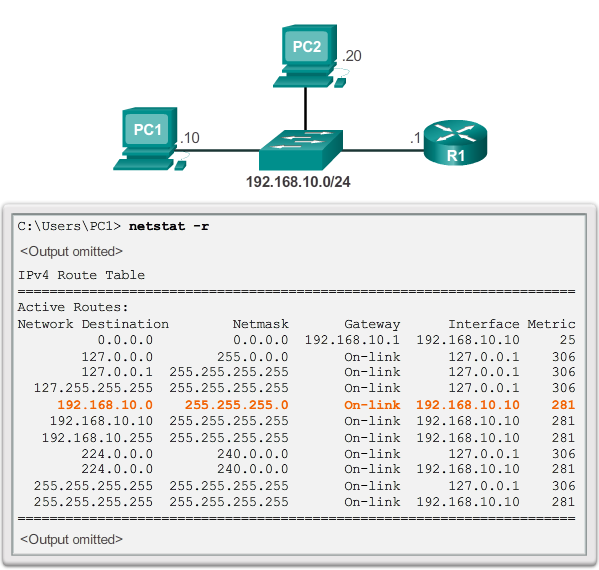

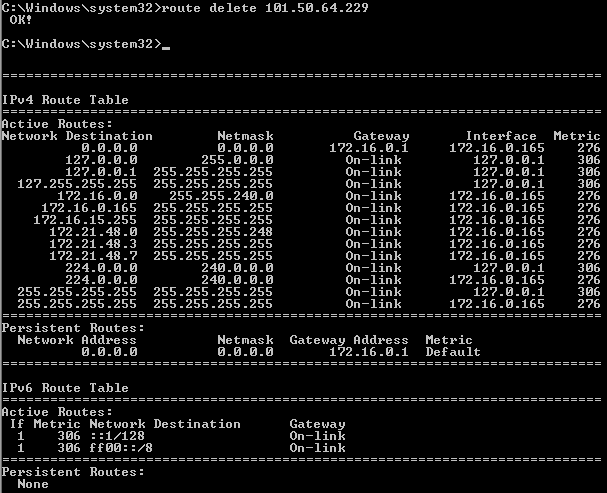

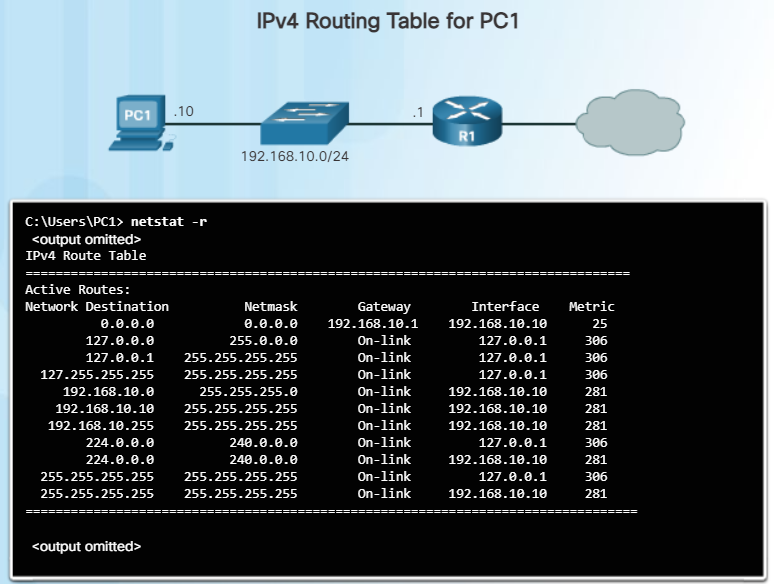

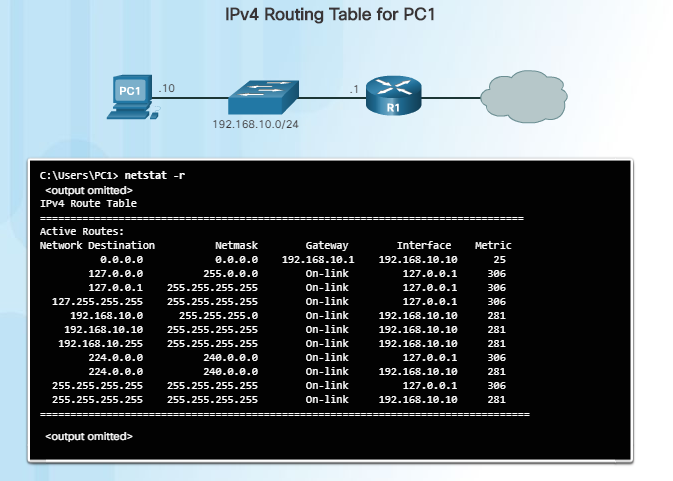

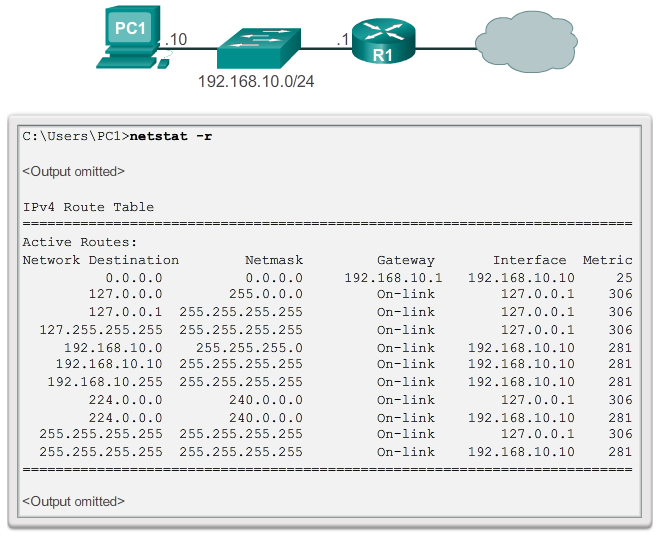

Interface List
0x1 ........................... MS TCP Loopback interface
0x2 ...00 14 2a 8b a1 b5 ...... NVIDIA nForce Networking Controller
0x3 ...00 50 56 c0 00 01 ...... VMware Virtual Ethernet Adapter for VMnet1
0xd0005 ...00 53 45 00 00 00 ...... WAN (PPP/SLIP) Interface
===========================================================================
===========================================================================
Active Routes:
Network Destination        Netmask          Gateway       Interface  Metric
          0.0.0.0          0.0.0.0    89.223.67.129   89.223.67.131       20
     60.
  48.85.155  255.255.255.255    89.223.67.129   89.223.67.131       20
      60.48.105.1  255.255.255.255    89.223.67.129   89.223.67.131       20
    60.48.172.103  255.255.255.255    89.223.67.129   89.223.67.131       20
    60.48.203.116  255.255.255.255    89.223.67.129   89.223.67.131       20
     60.49.71.132  255.255.255.255    89.223.67.129   89.223.67.131       20
    66.36.138.228  255.255.255.255    89.223.67.129   89.223.67.131       20
    66.36.152.228  255.255.255.255    89.223.67.129   89.223.67.131       20
   74.108.102.130  255.255.255.255    89.223.67.129   89.223.67.131       20
    89.223.67.128  255.255.255.192    89.223.67.131   89.223.67.131       20
    89.223.67.131  255.255.255.255        127.0.0.1       127.0.0.1       20
   89.255.255.255  255.255.255.255    89.223.67.131   89.223.67.131       20
        127.0.0.0        255.0.0.0        127.0.0.1       127.0.0.1       1
   164.77.239.153  255.255.255.255    89.223.67.129   89.223.67.131       20
     192.  168.23.0    255.255.255.0     192.168.23.1    192.168.23.1       20
     192.168.23.1  255.255.255.255        127.0.0.1       127.0.0.1       20
   192.168.23.255  255.255.255.255     192.168.23.1    192.168.23.1       20
    192.168.192.0    255.255.255.0  192.168.192.251  192.168.192.251      1
  192.168.192.251  255.255.255.255        127.0.0.1       127.0.0.1       50
  192.168.192.255  255.255.255.255  192.168.192.251  192.168.192.251      50
   212.113.96.250  255.255.255.255    89.223.67.129   89.223.67.131       20
   219.95.153.243  255.255.255.255    89.223.67.129   89.223.67.131       20
        224.0.0.0        240.0.0.0    89.223.67.131   89.223.67.131       20
        224.0.0.0        240.0.0.0     192.168.23.1    192.168.23.1       20
        224.0.0.0        240.0.0.0  192.168.192.251  192.168.192.251      50
  255.255.255.255  255.255.255.255    89.223.67.131   89.223.67.131       1
  255.255.255.255  255.255.255.255     192.168.23.1    192.168.23.1       1
  255.255.255.
  255  255.255.255.255  192.168.192.251  192.168.192.251      1
Default Gateway:     89.223.67.129
===========================================================================

Типы записей в таблице маршрутизации:

• маршрут до сети
• маршрут до компьютера
• маршрут по умолчанию

См. также

Статическая маршрутизация

Таблица наведения

Ссылки

• Описание таблицы маршрутизации в составе RFC1180 (rus), см. параграф 5
• Описание таблицы маршрутизации на примере

Литература

• Cisco Systems Руководство Cisco по междоменной многоадресатной маршрутизации = Interdomain Multicast Solutions Guide. — М.: «Вильямс», 2004. — С. 320. — ISBN 5-8459-0605-9

Это заготовка статьи о компьютерах. Вы можете помочь проекту, исправив и дополнив её. Это примечание по возможности следует заменить более точным.

Основные принципы работы сетевой маршрутизации

• Bot
• 30.12.2020
• 45 823
• 1
• 28.03.2021
• 67
• 66
• 1

• Содержание статьи
  • Маршрутизация в IP-сетях
  • Что такое маршрутизатор (шлюз, gateway)?
  • Процесс IP-маршрутизации
  • Таблицы маршрутизации
  • Алгоритмы маршрутизации
    • Простая маршрутизация
    • Фиксированная маршрутизация
    • Адаптивная маршрутизация
  • Показатели алгоритмов (метрики)
    • Длина маршрута
    • Надежность
    • Задержка
    • Полоса пропускания
  • Комментарии к статье ( 1 шт )
  • Добавить комментарий

Маршрутизация в IP-сетях

Маршрутизация служит для приема пакета от одного устройства и передачи его по сети другому устройству через другие сети. Если в сети нет маршрутизаторов, то не поддерживается маршрутизация. Маршрутизаторы направляют (перенаправляют) трафик во все сети, составляющие объединенную сеть.

Для маршрутизации пакета маршрутизатор должен владеть следующей информацией:

• Адрес назначения
• Соседний маршрутизатор, от которого он может узнать об удаленных сетях
• Доступные пути ко всем удаленным сетям
• Наилучший путь к каждой удаленной сети
• Методы обслуживания и проверки информации о маршрутизации

Маршрутизатор узнает об удаленных сетях от соседних маршрутизаторов или от сетевого администратора. Затем маршрутизатор строит таблицу маршрутизации, которая описывает, как найти удаленные сети.

Если сеть подключена непосредственно к маршрутизатору, он уже знает, как направить пакет в эту сеть. Если же сеть не подключена напрямую, маршрутизатор должен узнать (изучить) пути доступа к удаленной сети с помощью статической маршрутизации (ввод администратором вручную местоположения всех сетей в таблицу маршрутизации) или с помощью динамической маршрутизации.

Динамическая маршрутизация — это процесс протокола маршрутизации, определяющий взаимодействие устройства с соседними маршрутизаторами. Маршрутизатор будет обновлять сведения о каждой изученной им сети. Если в сети произойдет изменение, протокол динамической маршрутизации автоматически информирует об изменении все маршрутизаторы. Если же используется статическая маршрутизация, обновить таблицы маршрутизации на всех устройствах придется системному администратору.

Что такое маршрутизатор (шлюз, gateway)?

Маршрутизатором, или шлюзом, называется узел сети с несколькими IP-интерфейсами (содержащими свой MAC-адрес и IP-адрес), подключенными к разным IP-сетям, осуществляющий на основе решения задачи маршрутизации перенаправление дейтаграмм из одной сети в другую для доставки от отправителя к получателю.

Маршрутизаторы представляют собой либо специализированные вычислительные машины, либо компьютеры с несколькими IP-интерфейсами, работа которых управляется специальным программным обеспечением.

Процесс IP-маршрутизации

IP-маршрутизация — простой процесс, который одинаков в сетях любого размера. Например, на рисунке показан процесс пошагового взаимодействия хоста А с хостом В в другой сети. В примере пользователь хоста А запрашивает по ping IP-адрес хоста В. Дальнейшие операции не так просты, поэтому рассмотрим их подробнее:

• В командной строке пользователь вводит ping 172.16.20.2. На хосте А генерируется пакет с помощью протоколов сетевого уровня IP и ICMP.

• IP обращается к протоколу ARP для выяснения сети назначения для пакета, просматривая IP-адрес и маску подсети хоста А. Это запрос к удаленному хосту, т.е. пакет не предназначен хосту локальной сети, поэтому пакет должен быть направлен маршрутизатору для перенаправления в нужную удаленную сеть.
• Чтобы хост А смог послать пакет маршрутизатору, хост должен знать аппаратный адрес интерфейса маршрутизатора, подключенный к локальной сети. Сетевой уровень передает пакет и аппаратный адрес назначения канальному уровню для деления на кадры и пересылки локальному хосту. Для получения аппаратного адреса хост ищет местоположение точки назначения в собственной памяти, называемой кэшем ARP.
• Если IP-адрес еще не был доступен и не присутствует в кэше ARP, хост посылает широковещательную рассылку ARP для поиска аппаратного адреса по IP-адресу 172.16.10.1. Именно поэтому первый запрос Ping обычно заканчивается тайм-аутом, но четыре остальные запроса будут успешны. После кэширования адреса тайм-аута обычно не возникает.
• Маршрутизатор отвечает и сообщает аппаратный адрес интерфейса Ethernet, подключенного к локальной сети. Теперь хост имеет всю информацию для пересылки пакета маршрутизатору по локальной сети. Сетевой уровень спускает пакет вниз для генерации эхо-запроса ICMP (Ping) на канальном уровне, дополняя пакет аппаратным адресом, по которому хост должен послать пакет. Пакет имеет IP-адреса источника и назначения вместе с указанием на тип пакета (ICMP) в поле протокола сетевого уровня.
• Канальный уровень формирует кадр, в котором инкапсулируется пакет вместе с управляющей информацией, необходимой для пересылки по локальной сети. К такой информации относятся аппаратные адреса источника и назначения, а также значение в поле типа, установленное протоколом сетевого уровня (это будет поле типа, поскольку IP по умолчанию пользуется кадрами Ethernet_II). Рисунок 3 показывает кадр, генерируемый на канальном уровне и пересылаемый по локальному носителю. На рисунке 3 показана вся информация, необходимая для взаимодействия с маршрутизатором: аппаратные адреса источника и назначения, IP-адреса источника и назначения, данные, а также контрольная сумма CRC кадра, находящаяся в поле FCS (Frame Check Sequence).
• Канальный уровень хоста А передает кадр физическому уровню. Там выполняется кодирование нулей и единиц в цифровой сигнал с последующей передачей этого сигнала по локальной физической сети.

• Сигнал достигает интерфейса Ethernet 0 маршрутизатора, который синхронизируется по преамбуле цифрового сигнала для извлечения кадра. Интерфейс маршрутизатора после построения кадра проверяет CRC, а в конце приема кадра сравнивает полученное значение с содержимым поля FCS. Кроме того, он проверяет процесс передачи на отсутствие фрагментации и конфликтов носителя.
• Проверяется аппаратный адрес назначения. Поскольку он совпадает с адресом маршрутизатора, анализируется поле типа кадра для определения дальнейших действий с этим пакетом данных. В поле типа указан протокол IP, поэтому маршрутизатор передает пакет процессу протокола IP, исполняемому маршрутизатором. Кадр удаляется. Исходный пакет (сгенерированный хостом А) помещается в буфер маршрутизатора.
• Протокол IP смотрит на IP-адрес назначения в пакете, чтобы определить, не направлен ли пакет самому маршрутизатору. Поскольку IP-адрес назначения равен 172.16.20.2, маршрутизатор определяет по своей таблице маршрутизации, что сеть 172.16.20.0 непосредственно подключена к интерфейсу Ethernet 1.
• Маршрутизатор передает пакет из буфера в интерфейс Ethernet 1. Маршрутизатору необходимо сформировать кадр для пересылки пакета хосту назначения. Сначала маршрутизатор проверяет свой кэш ARP, чтобы определить, был ли уже разрешен аппаратный адрес во время предыдущих взаимодействий с данной сетью. Если адреса нет в кэше ARP, маршрутизатор посылает широковещательный запрос ARP в интерфейс Ethernet 1 для поиска аппаратного адреса для IP-адреса 172.16.20.2.
• Хост В откликается аппаратным адресом своего сетевого адаптера на запрос ARP. Интерфейс Ethernet 1 маршрутизатора теперь имеет все необходимое для пересылки пакета в точку окончательного приема. На рисунке показывает кадр, сгенерированный маршрутизатором и переданный по локальной физической сети.

Кадр, сгенерированный интерфейсом Ethernet 1 маршрутизатора, имеет аппаратный адрес источника от интерфейса Ethernet 1 и аппаратный адрес назначения для сетевого адаптера хоста В. Важно отметить, что, несмотря на изменения аппаратных адресов источника и назначения, в каждом передавшем пакет интерфейсе маршрутизатора, IP-адреса источника и назначения никогда не изменяются. Пакет никоим образом не модифицируется, но меняются кадры.

• Хост В принимает кадр и проверяет CRC. Если проверка будет успешной, кадр удаляется, а пакет передается протоколу IP. Он анализирует IP-адрес назначения. Поскольку IP-адрес назначения совпадает с установленным в хосте В адресом, протокол IP исследует поле протокола для определения цели пакета.
• В нашем пакете содержится эхо-запрос ICMP, поэтому хост В генерирует новый эхо-ответ ICMP с IP-адресом источника, равным адресу хоста В, и IP-адресом назначения, равным адресу хоста А. Процесс запускается заново, но в противоположном направлении. Однако аппаратные адреса всех устройств по пути следования пакета уже известны, поэтому все устройства смогут получить аппаратные адреса интерфейсов из собственных кэшей ARP.

В крупных сетях процесс происходит аналогично, но пакету придется пройти больше участков по пути к хосту назначения.

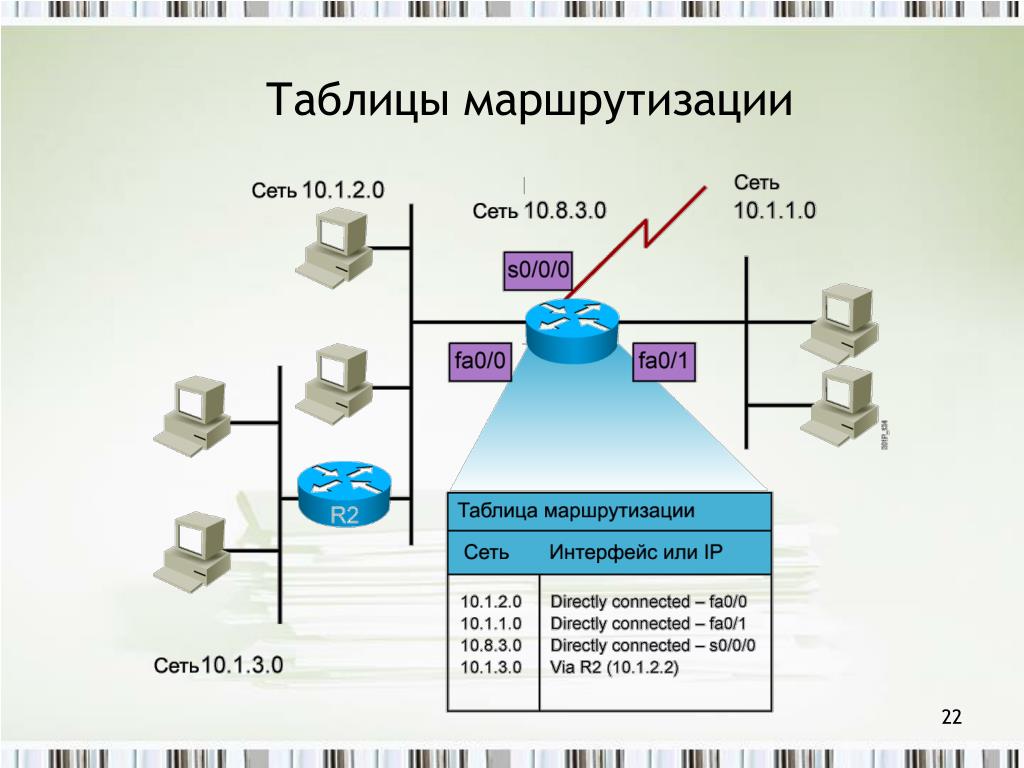

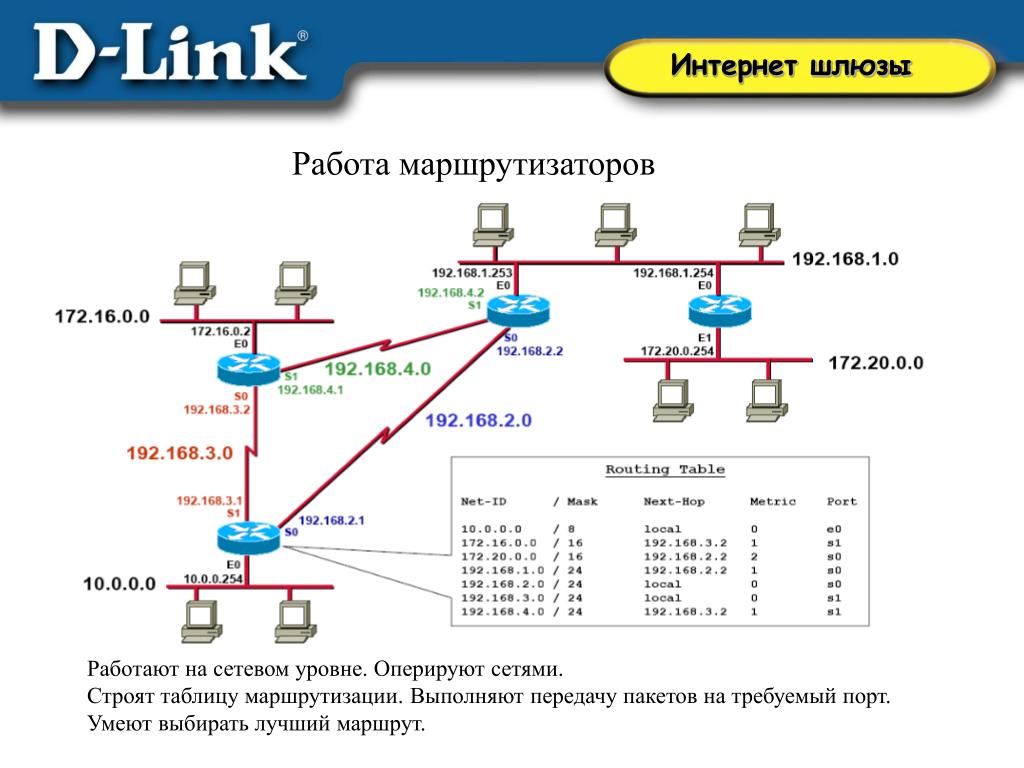

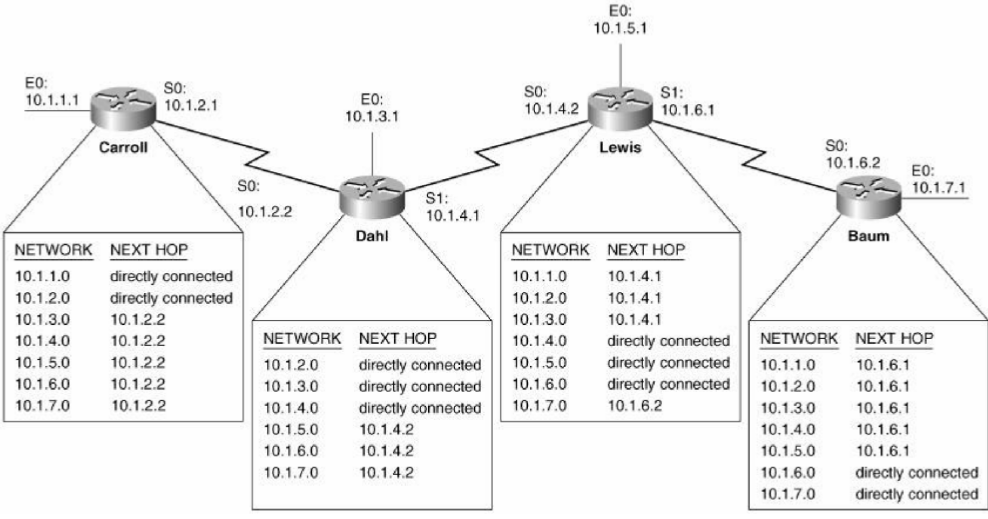

Таблицы маршрутизации

В стеке TCP/IP маршрутизаторы и конечные узлы принимают решения о том, кому передавать пакет для его успешной доставки узлу назначения, на основании так называемых таблиц маршрутизации (routing tables).

Таблица представляет собой типичный пример таблицы маршрутов, использующей IP-адреса сетей, для сети, представленной на рисунке.

Таблица маршрутизации для Router 2

В таблице представлена таблица маршрутизации многомаршрутная, так как содержится два маршрута до сети 116.0.0.0. В случае построения одномаршрутной таблицы маршрутизации, необходимо указывать только один путь до сети 116.0.0.0 по наименьшему значению метрики.

Как нетрудно видеть, в таблице определено несколько маршрутов с разными параметрами. Читать каждую такую запись в таблице маршрутизации нужно следующим образом:

Чтобы доставить пакет в сеть с адресом из поля Сетевой адрес и маской из поля Маска сети, нужно с интерфейса с IP-адресом из поля Интерфейс послать пакет по IP-адресу из поля Адрес шлюза, а «стоимость» такой доставки будет равна числу из поля Метрика.

В этой таблице в столбце «Адрес сети назначения» указываются адреса всех сетей, которым данный маршрутизатор может передавать пакеты. В стеке TCP/IP принят так называемый одношаговый подход к оптимизации маршрута продвижения пакета (next-hop routing) – каждый маршрутизатор и конечный узел принимает участие в выборе только одного шага передачи пакета. Поэтому в каждой строке таблицы маршрутизации указывается не весь маршрут в виде последовательности IP-адресов маршрутизаторов, через которые должен пройти пакет, а только один IP-адрес — адрес следующего маршрутизатора, которому нужно передать пакет. Вместе с пакетом следующему маршрутизатору передается ответственность за выбор следующего шага маршрутизации. Одношаговый подход к маршрутизации означает распределенное решение задачи выбора маршрута. Это снимает ограничение на максимальное количество транзитных маршрутизаторов на пути пакета.

Для отправки пакета следующему маршрутизатору требуется знание его локального адреса, но в стеке TCP/IP в таблицах маршрутизации принято использование только IP-адресов для сохранения их универсального формата, не зависящего от типа сетей, входящих в интерсеть. Для нахождения локального адреса по известному IP-адресу необходимо воспользоваться протоколом ARP.

Одношаговая маршрутизация обладает еще одним преимуществом — она позволяет сократить объем таблиц маршрутизации в конечных узлах и маршрутизаторах за счет использования в качестве номера сети назначения так называемого маршрута по умолчанию – default (0. 0.0.0), который обычно занимает в таблице маршрутизации последнюю строку. Если в таблице маршрутизации есть такая запись, то все пакеты с номерами сетей, которые отсутствуют в таблице маршрутизации, передаются маршрутизатору, указанному в строке default. Поэтому маршрутизаторы часто хранят в своих таблицах ограниченную информацию о сетях интерсети, пересылая пакеты для остальных сетей в порт и маршрутизатор, используемые по умолчанию. Подразумевается, что маршрутизатор, используемый по умолчанию, передаст пакет на магистральную сеть, а маршрутизаторы, подключенные к магистрали, имеют полную информацию о составе интерсети.

Кроме маршрута default, в таблице маршрутизации могут встретиться два типа специальных записей — запись о специфичном для узла маршруте и запись об адресах сетей, непосредственно подключенных к портам маршрутизатора.

Специфичный для узла маршрут содержит вместо номера сети полный IP-адрес, то есть адрес, имеющий ненулевую информацию не только в поле номера сети, но и в поле номера узла. Предполагается, что для такого конечного узла маршрут должен выбираться не так, как для всех остальных узлов сети, к которой он относится. В случае, когда в таблице есть разные записи о продвижении пакетов для всей сети N и ее отдельного узла, имеющего адрес N,D, при поступлении пакета, адресованного узлу N,D, маршрутизатор отдаст предпочтение записи для N,D.

Записи в таблице маршрутизации, относящиеся к сетям, непосредственно подключенным к маршрутизатору, в поле «Метрика» содержат нули («подключено»).

Алгоритмы маршрутизации

Основные требования к алгоритмам маршрутизации:

• точность;
• простота;
• надёжность;
• стабильность;
• справедливость;
• оптимальность.

Существуют различные алгоритмы построения таблиц для одношаговой маршрутизации. Их можно разделить на три класса:

• алгоритмы простой маршрутизации;
• алгоритмы фиксированной маршрутизации;
• алгоритмы адаптивной маршрутизации.

Независимо от алгоритма, используемого для построения таблицы маршрутизации, результат их работы имеет единый формат. За счет этого в одной и той же сети различные узлы могут строить таблицы маршрутизации по своим алгоритмам, а затем обмениваться между собой недостающими данными, так как форматы этих таблиц фиксированы. Поэтому маршрутизатор, работающий по алгоритму адаптивной маршрутизации, может снабдить конечный узел, применяющий алгоритм фиксированной маршрутизации, сведениями о пути к сети, о которой конечный узел ничего не знает.

Простая маршрутизация

Это способ маршрутизации не изменяющийся при изменении топологии и состоянии сети передачи данных (СПД).

Простая маршрутизация обеспечивается различными алгоритмами, типичными из которых являются следующие:

• Случайная маршрутизация – это передача сообщения из узла в любом случайно выбранном направлении, за исключением направлений по которым сообщение поступило узел.
• Лавинная маршрутизация – это передача сообщения из узла во всех направлениях, кроме направления по которому сообщение поступило в узел. Такая маршрутизация гарантирует малое время доставки пакета, засчет ухудшения пропускной способности.
• Маршрутизация по предыдущему опыту – каждый пакет имеет счетчик числа пройденных узлов, в каждом узле связи анализируется счетчик и запоминается тот маршрут, который соответствует минимальному значению счетчика. Такой алгоритм позволяет приспосабливаться к изменению топологии сети, но процесс адаптации протекает медленно и неэффективно.

В целом, простая маршрутизация не обеспечивает направленную передачу пакета и имеет низкую эффективности. Основным ее достоинством является обеспечение устойчивой работы сети при выходе из строя различных частей сети.

Фиксированная маршрутизация

Этот алгоритм применяется в сетях с простой топологией связей и основан на ручном составлении таблицы маршрутизации администратором сети. Алгоритм часто эффективно работает также для магистралей крупных сетей, так как сама магистраль может иметь простую структуру с очевидными наилучшими путями следования пакетов в подсети, присоединенные к магистрали, выделяют следующие алгоритмы:

• Однопутевая фиксированная маршрутизация – это когда между двумя абонентами устанавливается единственный путь. Сеть с такой маршрутизацией неустойчива к отказам и перегрузкам.
• Многопутевая фиксированная маршрутизация – может быть установлено несколько возможных путей и вводится правило выбора пути. Эффективность такой маршрутизации падает при увеличении нагрузки. При отказе какой-либо линии связи необходимо менять таблицу маршрутизации, для этого в каждом узле связи храниться несколько таблиц.

Адаптивная маршрутизация

Это основной вид алгоритмов маршрутизации, применяющихся маршрутизаторами в современных сетях со сложной топологией. Адаптивная маршрутизация основана на том, что маршрутизаторы периодически обмениваются специальной топологической информацией об имеющихся в интерсети сетях, а также о связях между маршрутизаторами. Обычно учитывается не только топология связей, но и их пропускная способность и состояние.

Адаптивные протоколы позволяют всем маршрутизаторам собирать информацию о топологии связей в сети, оперативно отрабатывая все изменения конфигурации связей. Эти протоколы имеют распределенный характер, который выражается в том, что в сети отсутствуют какие-либо выделенные маршрутизаторы, которые бы собирали и обобщали топологическую информацию: эта работа распределена между всеми маршрутизаторами, выделяют следующие алгоритмы:

• Локальная адаптивная маршрутизация – каждый узел содержит информацию о состоянии линии связи, длины очереди и таблицу маршрутизации.
• Глобальная адаптивная маршрутизация – основана на использовании информации получаемой от соседних узлов. Для этого каждый узел содержит таблицу маршрутизации, в которой указано время прохождения сообщений. На основе информации, получаемой из соседних узлов, значение таблицы пересчитывается с учетом длины очереди в самом узле.
• Централизованная адаптивная маршрутизация – существует некоторый центральный узел, который занимается сбором информации о состоянии сети. Этот центр формирует управляющие пакеты, содержащие таблицы маршрутизации и рассылает их в узлы связи.
• Гибридная адаптивная маршрутизация – основана на использовании таблицы периодически рассылаемой центром и на анализе длины очереди с самом узле.

Показатели алгоритмов (метрики)

Маршрутные таблицы содержат информацию, которую используют программы коммутации для выбора наилучшего маршрута. Чем характеризуется построение маршрутных таблиц? Какова особенность природы информации, которую они содержат? В данном разделе, посвященном показателям алгоритмов, сделана попытка ответить на вопрос о том, каким образом алгоритм определяет предпочтительность одного маршрута по сравнению с другими.

В алгоритмах маршрутизации используется множество различных показателей. Сложные алгоритмы маршрутизации при выборе маршрута могут базироваться на множестве показателей, комбинируя их таким образом, что в результате получается один гибридный показатель. Ниже перечислены показатели, которые используются в алгоритмах маршрутизации:

• Длина маршрута.
• Надежность.
• Задержка.
• Ширина полосы пропускания.

Длина маршрута

Длина маршрута является наиболее общим показателем маршрутизации. Некоторые протоколы маршрутизации позволяют администраторам сети назначать произвольные цены на каждый канал сети. В этом случае длиной тракта является сумма расходов, связанных с каждым каналом, который был траверсирован. Другие протоколы маршрутизации определяют «количество пересылок» (количество хопов), т. е. показатель, характеризующий число проходов, которые пакет должен совершить на пути от источника до пункта назначения через элементы объединения сетей (такие как маршрутизаторы).

Надежность

Надежность, в контексте алгоритмов маршрутизации, относится к надежности каждого канала сети (обычно описываемой в терминах соотношения бит/ошибка). Некоторые каналы сети могут отказывать чаще, чем другие. Отказы одних каналов сети могут быть устранены легче или быстрее, чем отказы других каналов. При назначении оценок надежности могут быть приняты в расчет любые факторы надежности. Оценки надежности обычно назначаются каналам сети администраторами. Как правило, это произвольные цифровые величины.

Задержка

Под задержкой маршрутизации обычно понимают отрезок времени, необходимый для передвижения пакета от источника до пункта назначения через объединенную сеть. Задержка зависит от многих факторов, включая полосу пропускания промежуточных каналов сети, очереди в порт каждого маршрутизатора на пути передвижения пакета, перегруженность сети на всех промежуточных каналах сети и физическое расстояние, на которое необходимо переместить пакет. Т. к. здесь имеет место конгломерация нескольких важных переменных, задержка является наиболее общим и полезным показателем.

Полоса пропускания

Полоса пропускания относится к имеющейся мощности трафика какого-либо канала. При прочих равных показателях, канал Ethernet 10 Mbps предпочтителен любой арендованной линии с полосой пропускания 64 Кбайт/с. Хотя полоса пропускания является оценкой максимально достижимой пропускной способности канала, маршруты, проходящие через каналы с большей полосой пропускания, не обязательно будут лучше маршрутов, проходящих через менее быстродействующие каналы.

Знайте, что такое таблица маршрутизации в роутере

Слово «маршрутизатор» — это одно из тех слов, которые мы читаем или слышим чаще всего, когда говорим о сетях. Однако никогда не помешает узнать немного больше об их внутреннем устройстве. На этот раз мы поговорим таблицы маршрутизации . Это один из основных компонентов маршрутизатора для выполнения своей функции, который заключается в направлении пакетов данных к месту назначения по наиболее подходящему маршруту.

Таблица маршрутизации — это набор правил, используемых для определения пути, по которому должны следовать пакеты данных. Все это через любую сеть, которая работает с протоколом IP. Любое устройство, которое может иметь IP-адрес, включая маршрутизаторы и ПК, такие как Windows, Linux или Mac, имеет таблицу маршрутизации для того, как добраться до пункта назначения.

Компоненты таблицы маршрутизации

Такая таблица содержит всю информацию, необходимую для того, чтобы один или несколько пакетов данных циркулировали в сети с использованием наилучшего пути. Таким образом, его прибытие в пункт назначения гарантируется, пока используются протоколы транспортного уровня с установлением соединения, такие как TCP, поскольку TCP гарантирует, что пакет правильно достигает пункта назначения. Следует помнить, что каждый пакет данных содержит дополнительные данные, которые заслуживают избыточности, которые помогают нам узнать исходный IP-адрес и IP-адрес получателя , среди другой информации, найденной в заголовке.

Приведем в качестве примера маршрутизатор, у этого типа устройства есть одна (или несколько) таблиц маршрутизации. Эта таблица позволяет упомянутому устройству отправить пакет данных на следующий переход, то есть на следующий сетевой интерфейс, который оно может найти. Однако это зависит только от того, как мы настроили наши сетевые устройства. В данном случае роутеры.

Компоненты таблицы маршрутизации:

• Целевая сеть: он соответствует сети назначения, куда должен идти пакет данных.
• Маска подсети: это тот, который используется для определения маски подсети сети, в которую мы должны перейти.
• Следующий прыжок: на английском мы говорим о следующий прыжок . Это IP-адрес сетевого интерфейса, по которому будет перемещаться пакет данных, чтобы продолжить свой путь до конца.
• Выходной интерфейс: это сетевой интерфейс, через который пакеты должны выходить, чтобы наконец достичь пункта назначения.
• Метрики: они  есть несколько приложений. Один из них — указать минимальное количество переходов к целевой сети или просто «стоимость» достижения целевой сети и используется для определения приоритетов.

Типы маршрутов, которые могут храниться в таблице маршрутизации:

• Прямое подключение
• Удаленные маршруты
• От хозяина
• Маршруты по умолчанию
• Судьба

Чрезвычайно важно укрепить концепцию маршрутизации. То есть какова функция роутера в сети:

1. Получите пакет данных.
2. Узнайте, какой адрес назначения.
3. Проверьте таблицу маршрутизации, которую вы настроили.
4. Отправьте посылку в пункт назначения оптимальным путем.

Как вы ведете таблицу маршрутизации?

В основном тремя способами: сети с прямым подключением поддерживаются автоматически, потому что они напрямую связаны, а маршруты добавляются автоматически. Мы также статическая маршрутизация , где сетевой администратор добавляет или удаляет один или несколько маршрутов, и, наконец, у нас есть динамическая маршрутизация .

Сегодня большое значение придается динамической маршрутизации. Комментарий ça Марке? Сетевые устройства, в данном случае маршрутизаторы, автоматически создают и обновляют свои таблицы маршрутизации. Они делают это через протоколы маршрутизации для обмена информацией о топологиях сети. Если у вас большая или очень большая сеть, статическая маршрутизация и, следовательно, ее ручное обслуживание потребуют многочасовых усилий со стороны технического персонала. Последнее очень непрактично и намного менее продуктивно. Таблицы динамических маршрутов позволяют подключенным сетевым устройствам «слушать» друг друга, чтобы они могли автоматически обновлять свои таблицы маршрутов на основе сетевых событий. Особенно если речь идет о отключениях питания или перегрузках в сети.

Далее мы более подробно рассмотрим статическую и динамическую маршрутизацию.

Статическая маршрутизация

Как мы уже отмечали, статические маршруты настраиваются в маршрутизаторе вручную, как и их обслуживание. Когда можно подать запрос на изменение? Когда происходят изменения топологии сети. Хотя, как правило, статическая маршрутизация очень трудоемка, особенно когда дело доходит до обслуживания, у нее есть несколько преимуществ, которые всегда делают ее вариантом для настройки маршрутизации:

• Больше безопасности, если маршрут введен правильно и нет проблем, поскольку они вводятся администратором вручную.
• Эффективность управления ресурсами, поскольку на маршрутизаторе не работает протокол.

Существует два основных типа статической маршрутизации: в конкретную сеть и маршрутизация статический по умолчанию (или маршрут по умолчанию) . Для лучшего контекста, если используется IPv4, конфигурация статической маршрутизации в конкретную сеть имеет следующую структуру:

DirecciónIP MáscaradeSubred IPsiguientesalto | InterfazDeSalida

Применим эту структуру к команде маршрутизатора производителя Cisco:

ip route 192.168.0.0 255.255.255.0 192.168.10.5

Вместо IP следующего перехода, то есть IP интерфейса, через который будет продолжаться навигация пакета данных, мы можем указать интерфейс:

ip route 192.168.0.0 255.255.255.0 serial 0/0/1

Теперь, что касается статического маршрута по умолчанию или маршрута по умолчанию, вы должны знать, что он работает, когда в таблице маршрутизации нет определенного маршрута для сети назначения. Это особенно актуально, когда вам нужно настроить маршрутизаторы, разрешающие доступ в Интернет. Почему не будет полезен маршрут к конкретной сети, если мы собираемся заниматься серфингом в Интернете? Потому что никто не уверен, к каким веб-сайтам и службам они будут получать доступ каждый день. Мы не воспринимаем это, но мы, как пользователи сети сетей, ежедневно получаем доступ к нескольким сетям. Следовательно, конкретный статический маршрут невозможен, как и динамический маршрут, потому что домашние маршрутизаторы не будут поддерживать все сети в мире. Таким образом, маршрут по умолчанию позволит нам идти, куда мы хотим, когда нам нужно выйти в Интернет,

Однако структура команды configure очень похожа на «нормальный» статический маршрут. Посмотрим его структуру:

0.0.0.0 0.0.0.0 IPsiguientesalto | InterfazDeSalida

Давайте снова применим эту структуру к команде маршрутизатора Cisco:

ip route 0.0.0.0 0.0.0.0 192.168.10.5

Вместо IP следующего перехода, то есть IP интерфейса, через который будет продолжаться навигация пакета данных, мы можем указать интерфейс:

ip route 0. 0.0.0 0.0.0.0 serial 0/0/1

Динамическая маршрутизация

Маршрутизаторы используют разные протоколы динамической маршрутизации для обмена всеми данными, относящимися к статус сети . Вместо того, чтобы вручную настраивать таблицы маршрутизации сетевым администратором, об этом позаботятся протоколы динамической маршрутизации. Единственное, что нужно будет сделать администратору, — это правильно настроить протокол динамической маршрутизации и совместно использовать сети, которые напрямую подключены, чтобы другие маршрутизаторы знали, куда идти, если требуется доступ к этой сети. Этот тип обучения позволяет вам определить лучший маршрут для каждого случая и добавить его позже в таблицу маршрутизации маршрутизатора.

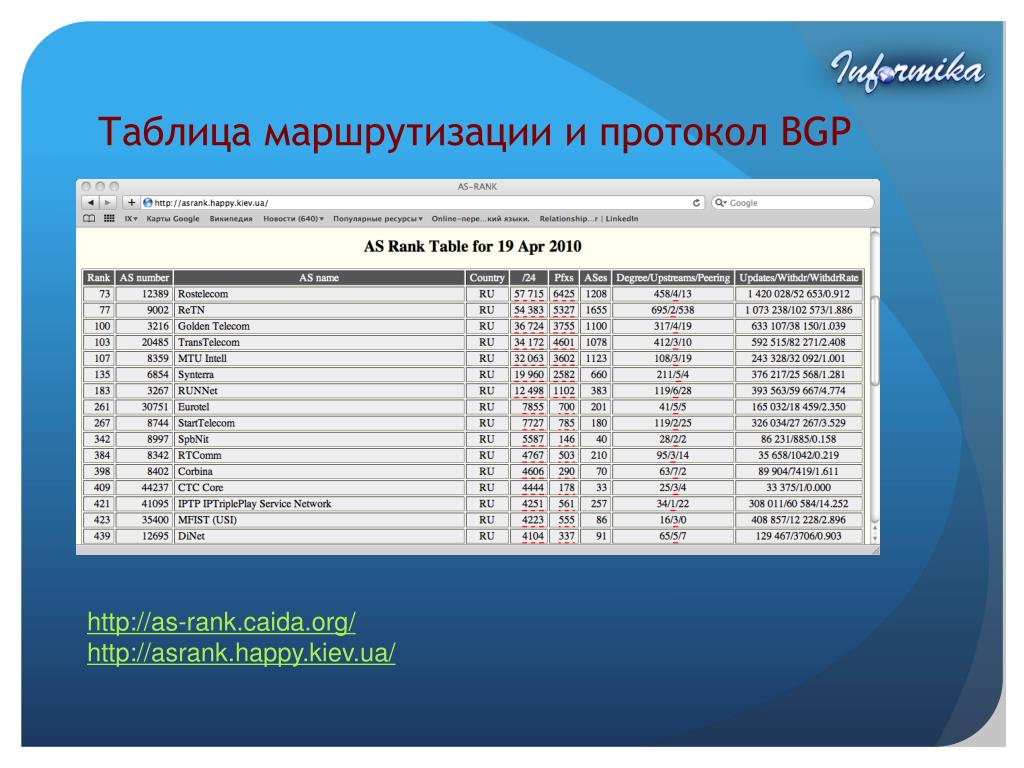

Важно упомянуть несколько преимуществ динамической маршрутизации. Наиболее важно то, что это связано со способностью определять новый лучший маршрут, если первоначально определенный не обслуживается. С другой стороны, вмешательство человека ни в коем случае не требуется, даже перед лицом самых сложных изменений топологии сети. В зависимости от сценария нам потребуется использовать протоколы внутренней маршрутизации шлюза (IGP), которые используются в автономной системе (AS), такие как RIP, OSPF, IS-IS или EIGRP. Точно так же, если мы собираемся связывать разные AS, используется протокол BGP.

Что такое таблица маршрутизации? — Определение из WhatIs.com

По

• Участник TechTarget

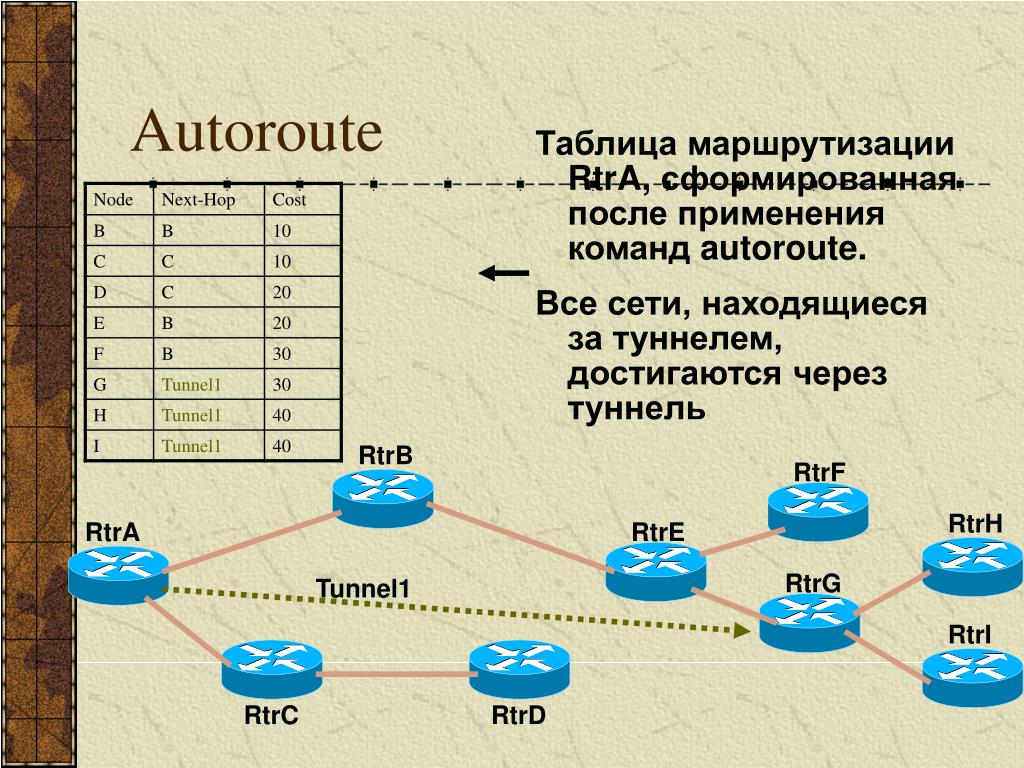

Таблица маршрутизации — это набор правил, часто просматриваемых в виде таблицы, который используется для определения того, куда будут направляться пакеты данных, передаваемые по сети Интернет-протокола (IP). Все устройства с поддержкой IP, включая маршрутизаторы и коммутаторы, используют таблицы маршрутизации.

Таблица маршрутизации содержит информацию, необходимую для пересылки пакета по наилучшему пути к месту назначения. Каждый пакет содержит информацию о его происхождении и назначении. Когда пакет получен, сетевое устройство проверяет пакет и сопоставляет его с записью в таблице маршрутизации, обеспечивающей наилучшее совпадение с пунктом назначения. Затем таблица предоставляет устройству инструкции по отправке пакета на следующий переход на его маршруте по сети.

Базовая таблица маршрутизации включает следующую информацию:

• Пункт назначения: IP-адрес конечного пункта назначения пакета
• Следующий переход: IP-адрес, на который пересылается пакет
• Интерфейс: исходящий сетевой интерфейс, который устройство должно использовать при пересылке пакета на следующий переход или в конечный пункт назначения
.
• Метрика: Присваивает стоимость каждому доступному маршруту, чтобы можно было выбрать наиболее экономичный путь
• Маршруты: включает подсети с прямым подключением, непрямые подсети, которые не подключены к устройству, но к которым можно получить доступ через один или несколько переходов, а также маршруты по умолчанию для использования для определенных типов трафика или при отсутствии информации.

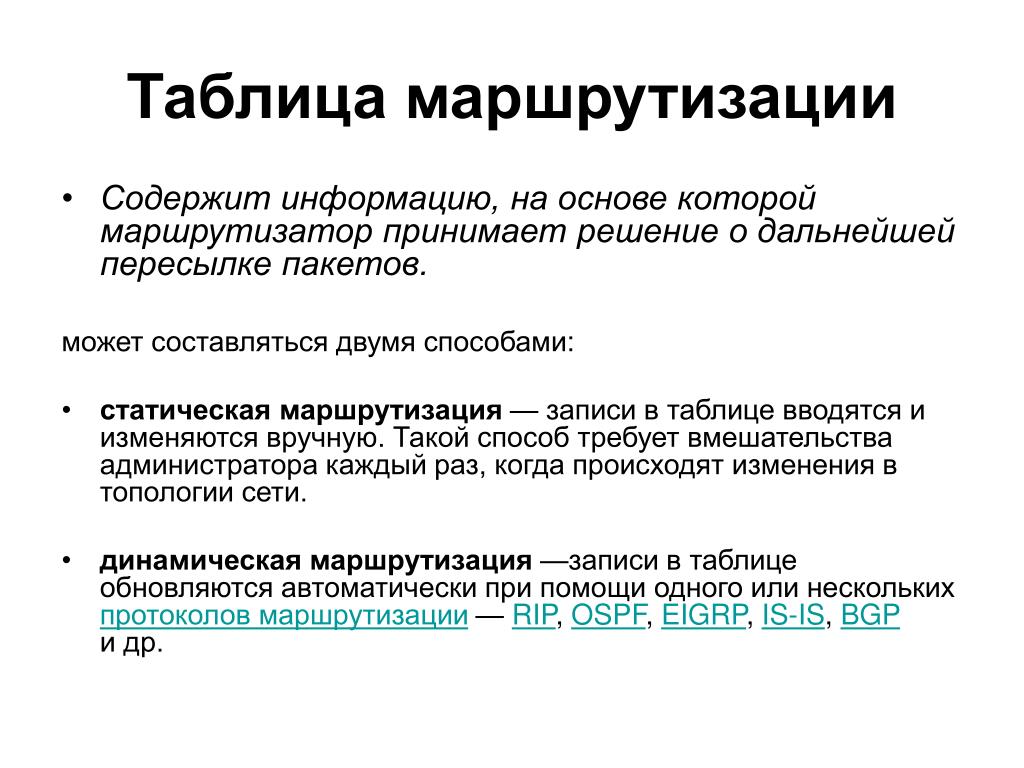

• Таблицы маршрутизации можно поддерживать вручную или динамически. Таблицы для статических сетевых устройств не изменяются, если администратор сети не изменит их вручную. При динамической маршрутизации устройства автоматически создают и поддерживают свои таблицы маршрутизации, используя протоколы маршрутизации для обмена информацией о топологии окружающей сети. Таблицы динамической маршрутизации позволяют устройствам «прослушивать» сеть и реагировать на такие события, как сбои устройств и перегрузки сети.

Последнее обновление: апрель 2007 г.

  Адресат   Маска подсети   Интерфейс
 128.75.43.0 255.255.255.0 Эт0
 128.75.43.0 255.255.255.128 Эфир2
 192.12.17.5 255.255.255.255 Eth4
 default Eth3
