Звуковые сигналы AMI BIOS

По сравнению со звуковыми сигналами других производителей BIOS звуковые сигналы BIOS AMI отличаются большим разнообразием. В большинстве  случаев эти звуковые сигналы позволяют определить неисправность еще на стадии загрузки компьютера и процедуры проверки оборудования POST. Как правило, для определения того компонента, который вызывает проблему, необходимо лишь сосчитать количество издаваемых системным динамиком сигналов.

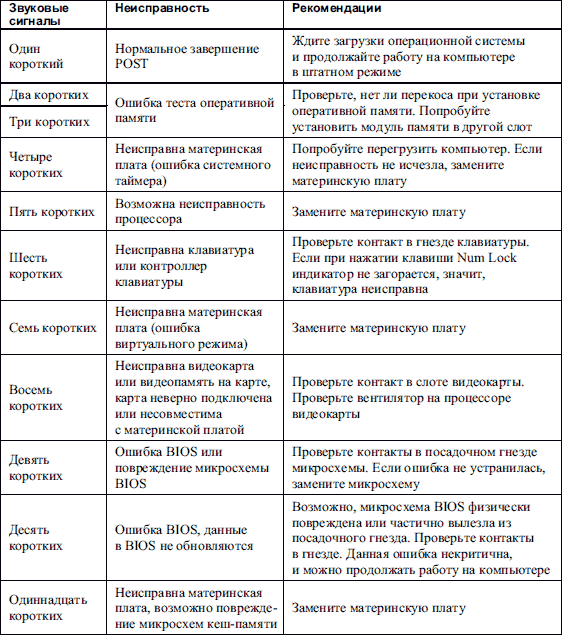

Ниже приведены звуковые сигналы, издаваемые BIOS AMI. Во всех случаях указано  количество сигналов и их тип (длинные/короткие).

Данная ситуация, возможно, самая неприятная из тех, с которыми может столкнуться пользователь. Как правило, она означает, что питание на материнскую плату  не подается или BIOS вообще неисправна. Отсутствие питания на материнской плате обычно означает либо неисправность/обрыв кабеля питания, либо неисправность блока питания компьютера.

• Один короткий

Один-единственный короткий сигнал – это тот самый сигнал, который привыкли слышать каждый раз при запуске ПК все пользователи.

Он означает, что никаких ошибок и проблем в ходе проверки оборудования не было обнаружено, и компьютер может загружаться дальше.

• Длинный непрерывный

Такой  сигнал означает, что неисправен блок питания ПК. Тем не менее, в отличие от ситуации с полным отсутствием сигналов, в данном случае питание на материнскую плату поступает, однако его параметры не соответствуют номиналу.

Этот сигнал говорит об ошибке в оперативной памяти. Данная ошибка может свидетельствовать как о неисправности самих модулей памяти, так и всего лишь о том, что какой-то из модулей плохо вставлен в слот.

Данная разновидность сигнала тоже свидетельствует об ошибке в ОЗУ. Но это ошибка довольно специфическая и редко встречающаяся – это ошибка в первых 64 КБ оперативной памяти.

• Четыре коротких

Данный сигнал говорит о неисправности  системного таймера. К счастью, подобный вид неисправности встречается нечасто, однако нередко единственным способом его устранения является замена всей материнской платы.

• Пять коротких

Подобным образом BIOS сообщает пользователю о неисправности сердца персонального компьютера – центрального процессора. Однако далеко не всегда данная неисправность может быть связана с дефектом самого чипа процессора. Часто для устранения проблемы достаточно бывает проверить надежность установки процессора в сокете.

• Шесть коротких

Это сообщение указывает на неисправность контроллера клавиатуры, а также на отсутствие самой клавиатуры. Очень часто для исправления подобной ситуации достаточно бывает проверить контакт в разъеме клавиатуры на системном блоке.

• Семь коротких

Подобный набор звуков указывает на довольно серьезную неисправность – а именно, на отказ системной платы. Впрочем, иногда ошибка может исчезнуть после проверки контактов кабеля питания на системной плате.

• Восемь коротких

Сообщение BIOS, свидетельствующее об отказе видеопамяти. Но здесь, как и при многих других ошибках, иногда проблема может заключаться всего лишь в плохом контакте – в данном случае, между слотом материнской платы и видеокартой.

• Девять коротких

В данном случае BIOS сигнализирует об ошибке контрольной суммы памяти BIOS. Причины данного явления могут быть разными – ошибка в новой версии BIOS или случайный сбой в памяти CMOS. Часто проблему можно исправить перепрошивкой BIOS.

• Десять коротких

При таком наборе сигналов БИОС сообщает об ошибке записи в память CMOS. Как правило, эта ошибка серьезнее предыдущей и часто требует вмешательства специалиста из сервисной мастерской.

• Одиннадцать коротких

Если вы сумели досчитать до одиннадцати и не сбиться, то знайте, что BIOS сигнализирует вам об ошибке расположенной на материнской плате кэш-памяти. В этом случае обычно требуется замена микросхемы кэш-памяти.

• Один длинный, затем два, три или восемь коротких

Этот тип информационного сообщения говорит пользователю о наличии ошибок видеокарты. Обычно подобные звуковые сигналы подаются только при использовании старых видеокарт (Mono/CGA/EGA), поэтому шанс встретиться с ними в настоящее время крайне мал. В большинстве случаев данная неисправность ликвидируется при помощи тщательной установки видеокарты в разъеме.

Порекомендуйте Друзьям статью:

Звуковые сигналы БИОСа

«О чем поёт BIOS?»

Неизвестный автор

Звуковые сигналы BIOS принадлежат к числу тех вещей, знание которых никогда не будет лишним для пользователя ПК. Для чего же они нужны, в каких случаях подаются, как различаются звуки в различных версиях BIOS и что делать, если компьютер «пищит» не так, как обычно? В этих вопросах мы и попытаемся разобраться в данной статье.

Содержание статьи

Предназначение звуковых сигналов BIOS

Одной из функций BIOS, как аппаратно-программного комплекса, связывающего воедино все составные элементы компьютера, является тестирование входящего в состав компьютера оборудования. Данная проверка проводится сразу же после включения компьютера и носит название POST. POST включает ряд тестов аппаратного обеспечения и проверку работоспособности всех компонентов компьютера. В том случае, если проверка прошла успешно, то BIOS передает управление операционной системе (разумеется, если компьютер вообще ей оснащен). А если же проверка выявила какую-либо неисправность, то BIOS обычно выводит сообщение о характере встретившейся  ошибки. Если она является серьезной, то работа компьютера и загрузка операционной системы становятся невозможными.

В ряде случаев ошибки могут оказаться настолько серьезными, что компьютер окажется неспособным даже включить видеосистему и вывести на экран монитора сообщение о типе ошибки. Именно для таких случаев практически во всех BIOS предусмотрена система звукового оповещения пользователя о характере ошибки, найденной при процедуре тестирования. Таким образом, услышав, что компьютер «пищит», и определив последовательность выдаваемых им звуковых сообщений, пользователь сможет распознать разновидность ошибки на слух, даже не смотря на экран монитора.

Но, разумеется, лишь в том случае, если пользователь помнит наизусть или имеет перед глазами список условных обозначений сигналов БИОСа.

Разновидности звуковых сигналов BIOS

К сожалению, поскольку BIOS выпускаются различными производителями, то звуковые сообщения, издаваемые разными BIOS, не являются универсальными, и их коды могут значительно отличаться друг от друга. Поэтому каждому пользователю необходимо знать коды  сигналов, соответствующих БИОС, установленной на материнской плате именно его компьютера.

За все время существования персоналок их BIOS разрабатывались многими компаниями, но наиболее распространенными стали системы следующих фирм: American Megatrends (AMI), Award и Phoenix. Соответственно, чаще всего пользователь может встретиться со следующими наборами звуковых сигналов:

Для каждого варианта BIOS существует таблица, в которой приводится расшифровка сигналов ошибок BIOS. Для того, чтобы расшифровка сигналов была успешной, обычно требуется тщательный подсчет того, сколько раз компьютер «пищит», и если вы пропустите один-единственный писк, то это может привести к тому, что расшифровка окажется неудачной и ее придется начинать сначала.

Некоторые особенности звуковых сигналов BIOS

Набор сигналов может состоять из звуков различного типа. По своей продолжительности звуковые сигналы БИОСа компьютера делятся на короткие и длинные. Также в некоторых случаях BIOS может издавать один непрекращающийся сигнал.

Обычно сигналы BIOS воспроизводятся благодаря встроенному в системную плату системному динамику. Некоторые BIOS также обладают способностью выводить звуковые сигналы материнской платы компьютера через динамики, подключенные к линейному аудиовыходу.

Как уже упоминалось выше, все производители BIOS используют свою собственную систему звуковых сигналов, и в большинстве случаев эти системы не совпадают. Однако почти у всех BIOS (за исключением AST BIOS) есть сигнал, который расшифровывается одинаково. Если системный динамик пищит один раз, то это означает, что процедура POST завершена успешно, и ПК может продолжать работу.

Некоторые BIOS могут посылать одиночный короткий писк сразу по двум адресам: один – на системный динамик, другой – на внешний динамик, подключенный к аудиовыходу. В таком случае одиночный писк иногда может звучать как набор из двух сигналов. Следует помнить об этой особенности, чтобы не спутать подобный звук с настоящим двойным сигналом, издаваемым в том случае, если POST обнаружил какие-либо ошибки.

Отсутствие каких-либо сигналов обычно означает, что BIOS не работает, что, в свою очередь, может быть вызвано неисправностью материнской платы или блока питания. Однако не стоит забывать, что нередко эта  ситуация бывает всего лишь следствием неисправности или отсутствия системного динамика. Если загрузке вы слышите, как работает системный блок, и видите, что на монитор выводятся обычные сообщения, но не слышите писк, издаваемый динамиком, то, скорее всего, имеет место именно данный случай.

Если вы слышите набор звуковых сигналов, свидетельствующий о наличии ошибки, но загрузка компьютера при этом продолжается (в некоторых случаях она может быть продолжена после нажатия определенной клавиши), то это означает, что характер ошибки не является настолько серьезным, чтобы при ней было бы невозможно функционирование компьютера. Тем не менее, работоспособность компьютера в этом случае может быть ограничена, и вам стоит приложить усилия, чтобы разобраться с ситуацией, вызывающей ошибку, и предпринять меры для ее устранения. Во многих случаях неисправность можно легко устранить своими силами, но иногда не остается ничего другого, как заменить неработающие компоненты компьютера.

Заключение

Звуки BIOS – это информационные сообщения особого рода, подаваемые посредством системного динамика материнской платы и возникающие во время процедуры POST. По количеству и форме сигналов BIOS проводится расшифровка данных сообщений, и в результате пользователь может судить о том, прошла ли процедура POST успешно, и не была ли выявлена в ее ходе какая-либо ошибка, а если да, то определить разновидность этой ошибки. Различные ошибки имеют соответствующие им звуковые коды. В большинстве случаев данные коды уникальны для каждого производителя BIOS.

Порекомендуйте Друзьям статью:

Сигналы BIOS

Сигналы BIOS	Что значат	Что можно можно сделать
1 длинный	Все хорошо, ошибок не обноружено	Система грузится нормально
2 длинный	Проблемы с видеоадаптером	Честно говоря этот хлам пора выкинуть. Но если хотите протрите контакты.
1 длинный, 1 короткий, 1 длинный	Ошибка с клавиатурой	Подключите клавиатуру. Или отключите проверку в BIOS.
1 длинный, 2 короткий, 1 длинный	Не работает клавиатура.	Воткните клавиатуру или замените ее.
1 длинный, 3 короткий, 1 длинный	Проблемы на 0 канале контролера прерываний.	Однозначно на помойку.
1 длинный 4 короткий, 1 длинный	Проблемы на 1 канале контролера прерываний.	Однозначно на помойку.
1 длинный, 5 короткий, 1 длинный	Не работает контролер DMA
1 длинный, 6 короткий, 1 длинный	Не работает регенерация ОЗУ
1 длинный, 7 короткий, 1 длинный	Ошибки чтения/записи в ОЗУ
1 длинный, 8 короткий, 1 длинный	Ошибки контроля четности в ОЗУ
1 длинный, 9 короткий, 1 длинный	Не работает первый канал DMA
1 длинный, 10 короткий, 1 длинный	Ошибки CMOS RAM
1 длинный, 11 короткий, 1 длинный	Не работает второй канал DMA
1 длинный, 12 короткий, 1 длинный	Проблема батарейки CMOS	Замените маленькую кругленькую штучку на материнской плате.
1 длинный, 13 короткий, 1 длинный	Ошибка в контрольной сумме CMOS
1 длинный 14 короткий, 1 длинный	Ошибка контрольной суммы BIOS ROM	Препрошейте BIOS

Типы звуковых сигналов BIOS

Типы звуковых сигналов BIOS

  Зачастую при неисправности компьютерного оборудования данную неисправность можно диагностироватьс помощью звуковых сигналов BIOS (БИОС). Все материнские платы имеют БИОС и все типы БИОС способны с помощью звуковых сигналов сообщить о неисправности оборудования.

   Стоить отметить, что все диагностические сигналы BIOS относятся исключительно к оборудованию, неисправности операционной системы или другого программного обеспечения  BIOS не определяет.

   Итак, приступим. При включении компьютера из системного блока раздаются короткие или длинные писки динамика и операционная система не загружается. В первую очередь необходимо идентифицировать постоянно повторяющуюся последовательность звуков. Диагностический сигнал может состоять как из одного длинного или короткого сигнала, так и из серии длинных и/или коротких сигналов.

   После определения диагностического сигнала ищем в ниже приведенной таблице тип неисправности и заменяем неисправную деталь.

AMI BIOS:
1. Сигналов нет — неисправен или не подключен к материнской плате блок питания (БП). Очистите его от пыли. Проверьте надежность крепления колодки питания на материнской плате. Если не помогло, требуется замена или ремонт БП.
2. 1 короткий сигнал — ошибок не обнаружено, ПК исправен.
3. 2 коротких сигнала — неисправность оперативной памяти. Попробуйте вытащить модуль ОЗУ из слота и вставить снова. Если не помогло, замените.
4. 3 коротких сигнала — ошибка первых 64 Кбайт основной памяти. См. п. 3.
5. 4 коротких сигнала — неисправность системного таймера. Перезагрузите ПК. Если не помогает, потребуется ремонт или замена материнской платы.
6. 5 коротких сигналов — неисправность центрального процессора. Перезагрузите ПК. Если не помогает, потребуется замена процессора.
7. 6 коротких сигналов — неисправность контроллера клавиатуры. Проверьте целостность кабеля клавиатуры и плотность соединений. Проверьте клавиатуру на заведомо исправном ПК. Если не помогает, потребуется ремонт или замена материнской платы.
8. 7 коротких сигналов — неисправность материнской платы. Перезагрузите ПК. Если не помогает, потребуется ремонт или замена материнской платы.
9. 8 коротких сигналов — неисправность ОЗУ видеокарты. Перезагрузите ПК. Если не помогает, замените видеокарту.
10. 9 коротких сигналов — ошибка при проверке контрольной суммы микросхемы BIOS. Требуется перезапись (перепрошивка) микросхемы. Если не помогает, замените микросхему.
11. 10 коротких сигналов — невозможно произвести запись в CMOS-память. Обнулите содержимое памяти (для этого выключите ПК, вытащите сетевой кабель из розетки. Найдите рядом с батарейкой CMOS-памяти переключатель, установите его в положение Clear CMOS. Нажмите — при отключенном сетевом кабеле! — кнопку включения ПК. Установите переключатель в первоначальное положение. Если на Вашей материнской плате переключатель отсутствует, вытащите батарейку на полчаса-час). Установите в BIOS значения по умолчанию (Load BIOS Defaults). Если не помогает, замените микросхему.
12. 11 коротких сигналов — неисправность оперативной памяти. См. п. 3.
13. 1 длинный и 2 коротких сигнала — неисправность видеокарты. Рекомендуется вытащить видеокарту и заново вставить. Проверьте целостность и качество соединения кабеля монитора. Если не помогает, замените видеокарту.
14. 1 длинный и 3 коротких сигнала — неисправность видеокарты. См. п. 13.
15. 1 длинный и 8 коротких сигналов — неисправность видеокарты. См. п. 13.

Phoenix BIOS:
1-1-3 сигнала — Ваш компьютер не может прочитать данные SMOS. Замените материнскую плату.
1-1-4 сигнала — BIOS должна быть заменена.
1-2-1 сигнала — Не работает таймер на материнской плате. Замените материнскую плату.
1-2-2 сигнала — Материнская плата вышла из строя.
1-2-3 сигнала — Материнская плата вышла из строя.
1-3-1 сигнала — Материнская плата вышла из строя.
1-3-3 сигнала — То же самое, что и два сигнала в AMI BIOS
1-3-4 сигнала — Материнская плата вышла из строя
1-4-1 сигнала — Материнская плата вышла из строя
1-4-2 сигнала — Не функционирует память
2-_-_ сигнала — Любой набор гудков сигналов двух коротких означает, что память не исправна.
3-1-_ сигнала — Одна из микросхем материнской платы не функционирует. Вероятно придется заменить материнскую плату.
3-3-4 сигнала — Компьютер не может найти видеокарту. Убедитесь, что она на месте и установлена достаточно прочно. Если это возможно, поставьте видеокарту в другой слот. Попробуйте заменить видеокарту.
3-4-_ сигнала — Ошибка видеокарты. Попробуйте заменить видеокарту.
4-2-1 сигнала — Неисправна микросхема на материнской плате. Замените материнскую плату.
4-2-2 сигнала — Проверьте клавиатуру. Если с ней все в порядке, неисправна материнская плата.
4-2-3 сигнала — То же самое, что и 4-2-2
4-2-4 сигнала — Одна из плат в компьютере не работает. Достанте все платы из ПК и вставляйте их по очереди и пытайтесь загрузить компьютер. В конце концов вы найдете неисправную плату. В крайнем случае замените материнскую плату.
4-3-1 сигнала — Замените материнскую плату.
4-3-2 сигнала — Смотри 4-3-1.
4-3-3 сигнала — Смотри 4-3-1.
4-3-4 сигнала — Ошибка счетчика даты и времени. Зайдите в Setup и установите время по новой. Если ошибка не устраняется, замените батарейку.
4-4-1 сигнала — Ошибка последовательного порта (COM)
4-4-2 сигнала — Смотри 4-4-1
4-4-3 сигнала — Ошибка математического сопроцессора.

AWARD BIOS:
1 короткий сигнал — Все в порядке. Происходит загрузка системы.
2 коротких сигнала — Ошибка SMOS. Зайдите в Setup и установите все заново. Попробуйте заменить батарейку.
1 длинный-1 короткий сигнал — Ошибка DRAM. Проверьте память.
1 длинный-2 коротких сигнала — Ошибка видеокарты. Проверьте качество подключения видеокарты в слот, проверьте подключение монитора к видеокарте.
1 длинный-3 коротких сигнала — Ошибка контроллера клавиатуры. Проверьте наличие подключения клавиатуры.
1 длинный-9 коротких сигнала — Ошибка ПЗУ (BIOS).
Зацикленный длинный сигнал — Неправильно установлена плата памяти.
Зацикленный короткий сигнал — Ошибка блока питания.

Назад

4 коротких сигнала при включении компьютера

Что означают четыре коротких сигнала bios?

Для более опытных пользователей персональных компьютеров не секрет, что если при включении системный блок издает звуковую комбинацию, отличную от одного короткого, то в большинстве случаев это означает о наличии каких – то проблем. Каждая последовательность, например один длинный три коротких или просто 1 длинный сигнал говорят о тех или иных проблемах.

В данной статье мы рассмотрим ситуацию, когда ваш системный блок при включении издает 4 коротких сигнала. При этом изображение может появляться на экране, а может и нет.

Расшифровка 4 коротких сигналов BIOS

В зависимости от производителя BIOS данная комбинация звуковых сигналов может обозначать следующее:

• AMI BIOS – проблемы с материнской платой, а точнее с микросхемой системного таймера, находящейся на мат. плате. В этом случае производитель рекомендует менять материнку.
• AST BIOS – проблемы с клавиатурой. Отсутствие связи с клавиатурой.

Что делать?

Если ваш системный блок издает 4 коротких сигнала во время включения, то вот что можно попробовать сделать самостоятельно в домашних условиях.

Извлечение батарейки на материнской плате компьютера

• Заменить батарейку BIOS на новую.

Замена батарейки

• Извлечь модули оперативной памяти, почистить контакты на них стеркой и установить обратно.

Манипуляции с ОЗУ

• Проверить разъем подключения клавиатуры. Все ли в нем до конца вставлено и не загнут ли он.

Разъем подключения клавиатуры на задней стенке системного блока

• Снять систему охлаждения и извлечь процессор из сокета (разъема). Обратите внимание чтобы ножки на процессоре (AMD) или на сокете (Intel) были ровными и не закороченными. В противном случае – выпрямить.

Снятие процессора

Гнутые ножки процессора

Если ничего из вышеперечисленного не помогло, то это значит что имеются серьезные проблемы с материнской платой и ее нужно ремонтировать или менять на новую.

Лучший способ отблагодарить автора статьи- сделать репост к себе на страничку

Звуковые сигналы биос при включении ПК

Обозначение звуковых сигналов при включении компьютера

Ситуация, когда компьютер пищит определенную последовательность сигналов при включении знакома многим пользователям. Но не многие знают, что по этой самой последовательности можно определить что конкретно сломалось в компьютере и починить ее самостоятельно без вызова компьютерного мастера.

Происхождение писка из системного блока

На каждой материнской плате присутствует специальное устройство (или рассчитано присутствие), которое называется спикер (Speaker). Именно он издает те самые звуки, когда вы включаете компьютер. И именно благодаря им можно определить источник проблемы включения и запуска компьютера в случае ее возникновения.

Обозначение звуковых сигналов биос при включении пк

В зависимости от производителя BIOS определенная последовательность сигналов может обозначать наличие разных проблем. Прежде чем приступать к расшифровке конкретной звуковой последовательности необходимо определить производителя BIOS.

Сделать это можно, определив модель материнской платы, а затем набрав ее в интернете и перейдя на официальный сайт производителя прочитать в спецификациях.

Определение производителя bios на сайте ASUS

Определение производителя bios на сайте Asrock

Если же вы не смогли определить производителя bios, то можете просто перебирать варианты решения поочередно от всех трех основных производителей – AMI, AWARD, Phoenix, расшифровка сигналов которых будет приведена в трех отдельных таблицах ниже.

Расшифровка звуковых сигналов AMI BIOS

Последовательность сигналов	Их расшифровка
1 короткий	Проблем нет, загрузка в штатном режиме
2 коротких	Наличие проблем с четностью ОЗУ
3 коротких	Проблема с начальными 64 Кб ОЗУ
4 коротких	Проблемы с системный таймером
5 коротких	Проблемы с центральным процессором
6 коротких	Проблемы с контроллером клавиатуры
7 коротких	Проблема с системной платой
8 коротких	Наличие ошибок в видеопамяти
9 коротких	Ошибка контрольной суммы БИОС
10 коротких	Проблемы с записью в СМОS
11 коротких	Проблема в кэш-памяти
1 длинный 2 коротких	Проблемы с видеокартой
1 длинный 3 коротких
2 длинных 2 коротких	Неисправен контроллер дискет
Сигналы отсутствуют	Проблема с ОЗУ, материнской платой или блоком питания

Расшифровка звуковых сигналов AWARD BIOS

Последовательность сигналов	Их расшифровка
1 короткий	Проблем нет, загрузка в штатном режиме
Короткий повторяющийся (непрерывный)	Проблемы с блок питания или с цепями питания
1 длинный или длинный повторяющийся	Проблемы в оперативной памяти (ОЗУ)
1 длинный 2 коротких	Не вставлена видеокарта или проблемы с ее определением
1 длинный 3 коротких	Проблема либо с видеокартой или с клавиатурой
3 длинных	Проблема в работе контроллера клавиатуры
1 длинный 9 коротких	Проблемы с BIOS (не читается или проблемы с флэшкой)
2 коротких	Обычно сопровождается призывам к нажатию кнопки F1 или входом в BIOS. На экране при этом указывается конкретная ошибка.
Сигналы отсутствуют	Проблема с ОЗУ, материнской платой или блоком питания

Расшифровка звуковых сигналов Phoenix BIOS

У phoenix звуковые сигналы представлены в виде бипов. Комбинация, записанная в таблице как 1-2-2 будет значить 1 сигнал (бип) пауза, затем 2 сигнала (бипа) пауза и снова 2 сигнала (бипа).

В этой статье вы можете найти решения самых распространенных звуковых комбинаций при включении компьютера.

Лучший способ отблагодарить автора статьи- сделать репост к себе на страничку

AMI / AMIT почтовые коды BIOS — BIOS Central

Опции системы

Сообщение	Пояснение
Неверная контрольная сумма серийного идентификатора PnP	Контрольная сумма серийного идентификатора карты PnP недействителен
Контроллер гибких дисков Конфликт ресурсов	Контроллер дисковода гибких дисков запросил ресурс, который уже используется
Ошибка контрольной суммы NVRAM — NVRAM очищено	Расширенная конфигурация системы данные (ESCD) были повторно инициализированы из-за ошибки контрольной суммы NVRAM. Очистите CMOS и ESCD RAM и перезагрузите
NVRAM очищено перемычкой	Перемычка Clear CMOS перемещен в позицию «Очистить». CMOS RAM и ESCD имеют погашен
Неверные данные NVRAM — NVRAM очищено	Неверные данные найдены в ESCD, что может означать, что вы сменили устройства в система.Когда отображается это сообщение, BIOS уже перезаписать ESCD с текущими данными конфигурации
Ресурс параллельного порта Конфликт	Запрошенный параллельный порт ресурс, который уже используется
Журнал ошибок PCI заполнен	Конфликт более 15 PCI были обнаружены ошибки, дополнительные ошибки PCI не регистрируются
Конфликт порта ввода-вывода PCI	Требуются два устройства тот же адрес ввода-вывода, что приводит к конфликту
Конфликт IRQ PCI	Требуются два устройства то же IRQ, что приводит к конфликту
Конфликт памяти PCI	Требуются два устройства тот же ресурс памяти, что приводит к конфликту
Первичное загрузочное устройство Нет Найдено	Два назначенных первичных загрузочное устройство (жесткий диск, дисковод гибких дисков, дисковод компакт-дисков) не может найдено
Основной контроллер IDE Конфликт ресурсов	Основной контроллер IDE запросил ресурс, который уже используется
Первичное устройство ввода Не найдено	Назначенный первичный устройство ввода (клавиатура, мышь или другое устройство, если ввод перенаправлен) не найдено
Вторичный контроллер IDE Конфликт ресурсов	Вторичный контроллер IDE запросил ресурс, который уже используется
Ресурс последовательного порта 1 Конфликт	Последовательный порт 1 запросил ресурс, который уже используется
Ресурс последовательного порта 2 Конфликт	Последовательный порт 2 запросил ресурс, который уже используется
Ресурс статического устройства Конфликт	Карта без Plug-and-Play ISA запросил ресурс, который уже используется
Ресурс устройства системной платы Конфликт	Карта без Plug-and-Play ISA запросил ресурс, который уже используется
Ошибка A20	Gate A20 на клавиатуре контроллер не работает
Адресная строка Короткая	Ошибка в адресе Схема декодирования на материнской плате
Низкий уровень заряда батареи CMOS	Заряд аккумулятора низкий; заменить аккумулятор
Неверная контрольная сумма CMOS	После значений CMOS RAM сохраняются, значение контрольной суммы генерируется для проверки ошибок. Предыдущее значение отличается от текущего значения
Выполнить настройку	CMOS нет набор. Значения, хранящиеся в CMOS RAM, либо повреждены, либо отсутствуют. Запустите Setup
Несоответствие типа дисплея CMOS	Тип видео в CMOS RAM не соответствует типу, обнаруженному BIOS. Запускаем Setup
Несоответствие размера памяти CMOS	Объем памяти на материнской плате отличается от суммы, указанной в CMOS БАРАН.Запускаем Setup
CMOS Время и дата Нет Комплект	запустите программу установки, чтобы установить время и дата в CMOS RAM
Ошибка загрузки дискеты	Загрузочный диск в приводе A: испорчен. Его нельзя использовать для загрузки системы. Используйте другой загрузочный диск и следуйте инструкциям на экране
Ошибка DMA	Ошибка в контроллере DMA
Ошибка DMA # 1	Ошибка в первом DMA контроллер
Ошибка DMA # 2	Ошибка во втором DMA контроллер
Отказ контроллера FDD	BIOS не может обмениваться данными с контроллером дисковода гибких дисков.Отметьте все соответствующие кабели и соединения
Отказ контроллера жесткого диска	BIOS не может обмениваться данными с контроллером жесткого диска. Отметьте все соответствующие кабели и соединения
Вставьте загрузочный носитель	BIOS не может найти загрузочный носитель. Вставьте загрузочную дискету или CD-ROM
Ошибка INTR # 1	Контроллер прерываний 1 неудачный POST
Ошибка INTR # 2	Контроллер прерываний 2 неудачных POST
Неверная загрузочная дискета	BIOS может читать диск в дисководе гибких дисков A :, но не может загрузить с него систему. Используйте другой загрузочный диск
КБ / Ошибка интерфейса	Ошибка в разъем клавиатуры
Ошибка клавиатуры	Проблема с синхронизацией с клавиатурой
Обнаружено заедание клавиши клавиатуры	Застрявшая клавиша клавиатуры было обнаружено
Ошибка четности вне платы	Ошибка четности в памяти установлен в слот расширения. Формат: OFF BOARD PARITY ERROR ADDR (HEX) = (XXXX), где XXXX — шестнадцатеричный адрес, в котором произошла ошибка
Ошибка четности на плате	Ошибка четности в памяти установлен на материнской плате. Формат: ПО ЧЕТНОСТИ ERROR ADDR (HEX) = (XXXX), где XXXX — шестнадцатеричный адрес, в котором произошла ошибка
Ошибка четности	Ошибка четности в системе память по неизвестному адресу
Система остановлена ​​	Ошибка компьютера для остановки
Ошибка таймера канала 2	Ошибка в счетчик / таймер 2
Неисправимая ошибка ECC	Неисправимый ECC обнаружена ошибка памяти
Неопределенный NMI	Неопределенный NMI был обнаружено
Ошибка четности памяти при ххххх	Ошибка памяти. Если место в памяти можно определить, оно отображается как xxxxx. В противном случае появляется сообщение «Ошибка четности памяти ????».
Ошибка четности карты ввода-вывода в xxxxx	Ошибка карты расширения. Если адрес можно определить, он отображается как xxxxx. если нет, то появится сообщение об ошибке четности карты ввода-вывода ????
Тайм-аут шины DMA	Устройство запустило автобусный сигнал для более 7.8 микросекунд

Полное руководство по звуковым сигналам BIOS

Полное руководство по звуковым сигналам BIOS — AST mobos

[ЦЕНТР] AST BIOS [/ CENTER]

Звуковые сигналы Описание ошибки

1 короткий тест регистра ЦП — ЦП отказал

2 короткое замыкание сбой буфера контроллера клавиатуры — сбой контроллера клавиатуры

3 короткое замыкание сбой сброса контроллера клавиатуры — сбой контроллера клавиатуры или неисправна схема материнской платы

4 короткое клавиатура Сбой связи. Произошел сбой IC контроллера клавиатуры или соответствующей схемы.сначала замените клавиатуру, затем она все еще неисправна, замените контроллер клавиатуры IC

5 короткое Ошибка ввода с клавиатуры — IC контроллера клавиатуры вышла из строя. Замените IC

6 короткое Сбой набора микросхем системной платы — Отказ набора микросхем на материнской плате. Замените материнскую плату.

9 short Ошибка контрольной суммы BIOS ROM — сбой BIOS ROM. Если возможно, замените BIOS на материнской плате.

10 короткое Ошибка теста системного таймера — Неисправность микросхемы системных часов.Батарея CMOS может потребовать замены.

11 короткое замыкание Отказ ASIC — неисправна схема материнской платы. Замените материнскую плату

12 короткое замыкание Сбой регистра выключения ОЗУ CMOS — Сбой часов реального времени / ИС CMOS. Замените CMOS или материнскую плату

1 длинный Ошибка контроллера DMA 0 — Отказ IC контроллера DMA для канала 0. Если возможно, замените IC

1 длинный, 1 короткий Отказ контроллера DMA 1 — Отказ IC контроллера DMA для канала 1.Если возможно, замените IC

1 длинный, 2 коротких Ошибка вертикального обратного отслеживания видео — вероятно, отказал видеоадаптер. Замените видеоадаптер.

1 длинный, 3 коротких Ошибка теста видеопамяти — сбой памяти видеоадаптера. Замените видеоадаптер.

1 длинный, 4 коротких Отказ видеоадаптера — отказал видеоадаптер. Замените видеоадаптер.

1 длинный, 5 короткий Ошибка памяти 64 КБ. Произошел сбой в основных 64 КБ памяти.Если возможно, замените ОЗУ. IC

1 длинный, 6 коротких Невозможно загрузить векторы прерываний — BIOS не смог загрузить векторы прерываний в память

1 длинный, 7 коротких Невозможно инициализировать видео — Это видео проблема. Сначала замените видеоадаптер. Если проблема не исчезла, замените материнскую плату.

1 длинный, 8 короткий Отказ видеопамяти — сбой видеопамяти. Сначала замените видеоадаптер.Если проблема не исчезла, замените материнскую плату

Bios Mods — Лучшее обновление и источник модификаций BIOS: AMI BIOS Recovery

• Дом
• Форумы
• Обновление BIOS
• Восстановление BIOS
  • Премия
  • AMI
  • Феникс
  • Insyde
  • Служба Flash
• Настройки BIOS
• Модификация Загрузки
  • Инструменты для моддинга
  • Дополнительные ПЗУ
  • Галерея EPA
• Вики
• Справочные ресурсы
  • Свяжитесь с нами
  • О нас
  • Пожертвовать
  • Блог сайта

Искать по всему сайту

Что происходит на форумах

• [ЗАПРОС] Lenovo ThinkPad P15 gen 1 (n30uj04w) Удаление белого списка WWAN 24 января 2021 г.
• [ЗАПРОС] — Lenovo Legion Y520T Bios разблокируется 24 января 2021 г.
• z490 maximus xii extreme помогите пожалуйста>) 23 января 2021 г.
• Поддержка Wibtek th61G-p Обновления xeon 1275 v2 23 января 2021 г.
• A200-1VF PSAE3E-04800HGR 23 января 2021 г.
• [ЗАПРОС] Acer predator G5-793 Разблокировка BIOS 23 января 2021 г.
• [запрос] Acer D25 E bios 22 января 2021 г.
• ASUS G532LWS BIOS 22 января 2021 г.

Категории товаров

• Глоссарий настроек BIOS
• Блог
• Новости обновления ЦП
• Редакции
• Intel
• Ноутбуки
• Материнские платы
• отзывов
• Состояние сервера / время простоя
• Новости / обновления сайта
• Программное обеспечение
• Выпуски и обновления программного обеспечения
• Без категории
• Разблокированные материнские платы
• Новые технологии
• Добро пожаловать

Недавние комментарии

• Bobi в Insyde BIOS Recovery
• Bobi в Insyde BIOS Recovery
• mume в Insyde BIOS Recovery

Звуковые сигналы BIOS — определения звуковых сигналов об ошибках BIOS

Если ваш компьютер зависает и издает приятные звуковые сигналы, вы можете определить ошибочное оборудование:
AMI
AWARD
IBM
MACINTOSH
PHOENIX

Если вы не можете найти ваш звуковой сигнал в нашем списке, вы можете использовать следующий метод для определения неисправного оборудования:

Проверьте неисправное оборудование на другом ПК, чтобы убедиться, что вы определили правильный!

Проблема с видео

Звуковые коды	Ошибка
AMI (длинные + короткие гудки)
1x короткий	Ошибка обновления DRAM
2 коротких	Неисправность цепи четности
3 коротких	Сбой базовой ОЗУ 64 КБ
4 коротких	Сбой системного таймера
5 коротких	Сбой процесса
6 коротких	Ошибка контроллера клавиатуры Gate A20
7 коротких	Ошибка исключения виртуального режима
8 коротких	Память дисплея Ошибка проверки чтения / записи
9 коротких	Ошибка контрольной суммы ROM BIOS
10 коротких	Выключение CMOS Ошибка чтения / записи
11 коротких	Ошибка кэш-памяти
1x длинный, 3x короткий	Обычный / расширенный сбой памяти
1x длинный, 8x короткий	Тест дисплея / возврата не пройден
НАГРАДА (длинные + короткие гудки)
1x длинный, 2x короткий	Указывает, что произошла ошибка видео, и BIOS не может инициализировать видеоэкран для отображения дополнительной информации
Повторение (бесконечный цикл)	Ошибка памяти. Плохая память или плохое соединение
1 длинный, 3 короткий	Отказ видеоадаптера. Плохой видеоадаптер или память
Высокая частота. гудки (при беге)	CPU перегревается. Отказ вентилятора процессора
Повторение высоких и низких сигналов	Сбой ЦП. Плохой процессор
Любой другой звуковой сигнал	Проблема с оперативной памятью.
Новые BIOS-чипы (вкл.программирование) -> в моем магазине
IBM (длинные + короткие гудки)
Нет сигналов	Нет питания, свободная карта или короткая позиция.
1 короткий звуковой сигнал	Нормальный POST, компьютер в порядке.
2 коротких сигнала	Ошибка POST, проверьте экран на наличие кода ошибки.
Непрерывный звуковой сигнал	Нет питания, свободная карта или короткая позиция.
Повторяющийся короткий звуковой сигнал	Нет питания, свободная карта или короткая позиция.
Один длинный и один короткий звуковой сигнал	Проблема с материнской платой.
Один длинный и два коротких сигнала	(схема моно / CGA-дисплея).
Один длинный и три коротких сигнала.	Схема видеодисплея (EGA).
Три длинных сигнала	Ошибка клавиатуры / платы клавиатуры.
Один звуковой сигнал, пустой или неправильный дисплей	Схема видеодисплея.
MACINTOSH (разные тона)
Тональный сигнал ошибки. (два набора разных тонов)	Проблема с материнской платой или шиной SCSI.
Сигнал запуска, вращение диска, нет видео	Проблема с видеоконтроллером.
Включается, нет звука.	Проблема с логической платой.
Высокий тон, четыре более высоких тона.	Проблема с SIMM.
Новые BIOS-чипы (включая программирование) -> в моем магазине
PHOENIX (разные интервалы)
1-1-1-3	Проверить реальный режим.
1-1-2-1	Получить тип процессора.
1-1-2-3	Инициализировать оборудование системы.
1-1-3-1	Инициализировать регистры набора микросхем начальными значениями POST.
1-1-3-2	Установить флаг POST.
1-1-3-3	Инициализировать регистры ЦП.
1-1-4-1	Инициализировать кеш до начальных значений POST.
1-1-4-3	Инициализировать ввод / вывод.
1-2-1-1	Инициализировать управление питанием.
1-2-1-2	Загрузить альтернативные регистры с начальными значениями POST.
1-2-1-3	Перейти к UserPatch0.
1-2-2-1	Инициализировать контроллер клавиатуры.
1-2-2-3	Контрольная сумма ПЗУ BIOS.
1-2-3-1	8254 инициализация таймера.
1-2-3-3	8237 Инициализация контроллера DMA.
1-2-4-1	Сброс программируемого контроллера прерываний.
1-3-1-1	Проверить обновление DRAM.
1-3-1-3	Тест 8742 Контроллер клавиатуры.
1-3-2-1	Установите для сегмента ES значение 4 ГБ.
1-3-3-1	28 DRAM с автоматическим изменением размера.
1-3-3-3	Очистить базовую память 512 КБ.
1-3-4-1	Проверить 512 базовых адресных строк.
1-3-4-3	Протестируйте базовую память 512 КБ.
1-4-1-3	Проверка тактовой частоты шины ЦП.
1-4-2-4	Повторно инициализируйте набор микросхем.
1-4-3-1	ПЗУ теневой системы BIOS.
1-4-3-2	Повторно инициализировать кэш.
1-4-3-3	Автоматическое изменение размера кеша.
1-4-4-1	Настроить расширенные регистры набора микросхем.
1-4-4-2	Загрузить альтернативные регистры со значениями CMOS.
2-1-1-1	Установить начальную скорость процессора.
2-1-1-3	Инициализировать векторы прерывания.
2-1-2-1	Инициализировать прерывания BIOS.
2-1-2-3	Проверьте уведомление об авторских правах на ПЗУ.
2-1-2-4	Менеджер инициализации для ПЗУ опций PCI.
2-1-3-1	Проверьте конфигурацию видео по CMOS.
2-1-3-2	Инициализировать шину PCI и устройства.
2-1-3-3	Инициализировать все видеоадаптеры в системе.
2-1-4-1	ПЗУ теневого видео BIOS.
2-1-4-3	Показать уведомление об авторских правах.
2-2-1-1	Отображение типа и скорости процессора.
2-2-1-3	Тестовая клавиатура.
2-2-2-1	Установить нажатие клавиши, если включено.
2-2-2-3	56 Включить клавиатуру.
2-2-3-1	Тест на непредвиденные прерывания.
2-2-3-3	Отображение подсказки «Нажмите F2 для входа в НАСТРОЙКУ».
2-2-4-1	Тестовая RAM между 512 и 640 КБ.
2-3-1-1	Тест расширенной памяти.
2-3-1-3	Проверить адресные строки расширенной памяти.
2-3-2-1	Перейти к UserPatch2.
2-3-2-3	Настроить расширенные регистры кэша.
2-3-3-1	Включить внешний кэш и кэш ЦП.
2-3-3-3	Показать размер внешнего кэша.
2-3-4-1	Показать теневое сообщение.
2-3-4-3	Дисплей одноразовых сегментов.
2-4-1-1	Отображение сообщений об ошибках.
2-4-1-3	Проверьте наличие ошибок конфигурации.
2-4-2-1	Тестовые часы реального времени.
2-4-2-3	Проверить наличие ошибок клавиатуры
2-4-4-1	Настроить векторы аппаратных прерываний.
2-4-4-3	Проверить сопроцессор, если он есть.
3-1-1-1	Отключить встроенные порты ввода / вывода.
3-1-1-3	Обнаружение и установка внешних портов RS232.
3-1-2-1	Обнаружение и установка внешних параллельных портов.
3-1-2-3	Повторно инициализировать встроенные порты ввода-вывода.
3-1-3-1	Инициализировать область данных BIOS.
3-1-3-3	Инициализировать расширенную область данных BIOS.
3-1-4-1	Инициализировать контроллер гибких дисков.
3-2-1-1	Инициализировать контроллер жесткого диска.
3-2-1-2	Инициализировать контроллер жесткого диска с локальной шиной.
3-2-1-3	Перейти к UserPatch3.
3-2-2-1	Отключить адресную строку A20.
3-2-2-3	Очистить регистр большого сегмента ES.
3-2-3-1	Найдите дополнительные ПЗУ.
3-2-3-3	Дополнительные ПЗУ для теней.
3-2-4-1	Настройте управление питанием.
3-2-4-3	Разрешить аппаратные прерывания.
3-3-1-1	Установите время суток.
3-3-1-3	Проверить блокировку клавиш.
3-3-3-1	Удалить подсказку F2.
3-3-3-3	Сканирование нажатия клавиши F2.
3-3-4-1	Войдите в НАСТРОЙКУ.
3-3-4-3	Очистить флаг in-POST.
3-4-1-1	Проверить на ошибки
3-4-1-3

Все звуковые коды Bios компьютеров и Mac

Звуковой код	Описание и что нужно проверить
1-1-1-1	Неподтвержденный звуковой код .Переустановите микросхемы ОЗУ или замените микросхемы ОЗУ в качестве возможного решения.
1-1-1-3	Проверка реального режима.
1-1-2-1	Получить тип процессора.
1-1-2-3	Инициализировать оборудование системы.
1-1-3-1	Инициализировать регистры набора микросхем начальными значениями POST.
1-1-3-2	Установить флаг POST.
1-1-3-3	Инициализировать регистры ЦП.
1-1-4-1	Инициализировать кеш до начальных значений POST.
1-1-4-3	Инициализировать ввод / вывод.
1-2-1-1	Инициализировать управление питанием.
1-2-1-2	Загрузить альтернативные регистры с начальными значениями POST.
1-2-1-3	Перейти к UserPatch0.
1-2-2-1	Инициализировать контроллер клавиатуры.
1-2-2-3	Контрольная сумма ПЗУ BIOS.
1-2-3-1	8254 инициализация таймера.
1-2-3-3	8237 Инициализация контроллера DMA.
1-2-4-1	Сброс программируемого контроллера прерываний.
1-3-1-1	Тестирование обновления DRAM.
1-3-1-3	Тест 8742 Контроллер клавиатуры.
1-3-2-1	Установите для сегмента ES значение 4 ГБ.
1-3-3-1	28 Автоматическое изменение размера DRAM.
1-3-3-3	Очистить базовую память 512 КБ.
1-3-4-1	Проверить 512 базовых адресных строк.
1-3-4-3	Протестируйте базовую память 512 КБ.
1-4-1-3	Проверка тактовой частоты шины ЦП.
1-4-2-4	Повторно инициализируйте набор микросхем.
1-4-3-1	ПЗУ теневой системы BIOS.
1-4-3-2	Повторно инициализировать кэш.
1-4-3-3	Автоматическое изменение размера кеша.
1-4-4-1	Настройте расширенные регистры набора микросхем.
1-4-4-2	Загрузить альтернативные регистры со значениями CMOS.
2-1-1-1	Установить начальную скорость процессора.
2-1-1-3	Инициализировать векторы прерывания.
2-1-2-1	Инициализировать прерывания BIOS.
2-1-2-3	Проверьте уведомление об авторских правах на ПЗУ.
2-1-2-4	Диспетчер инициализации для ПЗУ опций PCI.
2-1-3-1	Проверьте конфигурацию видео по CMOS.
2-1-3-2	Инициализировать шину PCI и устройства.
2-1-3-3	Инициализировать все видеоадаптеры в системе.
2-1-4-1	ПЗУ BIOS теневого видео.
2-1-4-3	Показать уведомление об авторских правах.
2-2-1-1	Отображение типа и скорости ЦП.
2-2-1-3	Тестовая клавиатура.
2-2-2-1	Установить нажатие клавиши, если включено.
2-2-2-3	56 Включить клавиатуру.
2-2-3-1	Тест на непредвиденные прерывания.
2-2-3-3	Подсказка дисплея Нажмите F2, чтобы войти в НАСТРОЙКУ .
2-2-4-1	Тестовая RAM между 512 и 640k.
2-3-1-1	Протестируйте расширенную память.
2-3-1-3	Проверить адресные строки расширенной памяти.
2-3-2-1	Перейти к UserPatch2.
2-3-2-3	Настройте расширенные регистры кэша.
2-3-3-1	Включение внешнего кэша и кэша ЦП.
2-3-3-3	Показать размер внешнего кэша.
2-3-4-1	Показать теневое сообщение.
2-3-4-3	Отображение одноразовых сегментов.
2-4-1-1	Отображение сообщений об ошибках.
2-4-1-3	Проверьте наличие ошибок конфигурации.
2-4-2-1	Тестовые часы реального времени.
2-4-2-3	Проверка ошибок клавиатуры
2-4-4-1	Настройка векторов аппаратных прерываний.
2-4-4-3	Проверить сопроцессор, если он есть.
3-1-1-1	Отключить встроенные порты ввода-вывода.
3-1-1-3	Обнаружение и установка внешних портов RS232.
3-1-2-1	Обнаружение и установка внешних параллельных портов.
3-1-2-3	Повторно инициализируйте встроенные порты ввода-вывода.
3-1-3-1	Инициализировать область данных BIOS.
3-1-3-3	Инициализировать расширенную область данных BIOS.
3-1-4-1	Инициализировать контроллер гибких дисков.
3-2-1-1	Инициализировать контроллер жесткого диска.
3-2-1-2	Инициализировать контроллер жесткого диска локальной шины.
3-2-1-3	Перейти к UserPatch3.
3-2-2-1	Отключить адресную строку A20.
3-2-2-3	Очистить регистр большого сегмента ES.
3-2-3-1	Найдите дополнительные ПЗУ.
3-2-3-3	ПЗУ с теневой опцией.
3-2-4-1	Настройте управление питанием.
3-2-4-3	Разрешить аппаратные прерывания.
3-3-1-1	Установите время суток.
3-3-1-3	Проверить блокировку клавиш.
3-3-3-1	Удалить подсказку F2.
3-3-3-3	Сканирование нажатия клавиши F2.
3-3-4-1	Войдите в НАСТРОЙКУ.
3-3-4-3	Очистить флаг POST.
3-4-1-1	Проверка на наличие ошибок
3-4-1-3	POST завершен — подготовка к загрузке операционной системы.
3-4-2-1	Один звуковой сигнал.
3-4-2-3	Проверить пароль (необязательно).
3-4-3-1	Очистить глобальную таблицу дескрипторов.
3-4-4-1	Очистить средства проверки четности.
3-4-4-3	Очистить экран (опционально).
3-4-4-4	Проверка напоминаний о вирусах и резервных копиях.
4-1-1-1	Попробуйте загрузиться с INT 19.
4-2-1-1	Ошибка обработчика прерывания.
4-2-1-3	Неизвестная ошибка прерывания.
4-2-2-1	Ошибка ожидания прерывания.
4-2-2-3	Ошибка инициализации дополнительного ПЗУ.
4-2-3-1	Ошибка выключения.
4-2-3-3	Расширенное перемещение блока.
4-2-4-1	Ошибка выключения 10.
4-3-1-3	Инициализировать набор микросхем.
4-3-1-4	Инициализировать счетчик обновления.
4-3-2-1	Проверить принудительное мигание.
4-3-2-2	Проверьте аппаратное состояние ПЗУ.
4-3-2-3	ПЗУ BIOS в порядке.
4-3-2-4	Выполните полный тест RAM.
4-3-3-1	Выполните OEM-инициализацию.
4-3-3-2	Инициализировать контроллер прерываний.
4-3-3-3	Чтение кода начальной загрузки.
4-3-3-4	Инициализировать все векторы.
4-3-4-1	Загрузите программу Flash.
4-3-4-2	Инициализировать загрузочное устройство.
4-3-4-3	Загрузочный код считан нормально.
двухтональная сирена	Низкая скорость вентилятора ЦП, проблема с уровнем напряжения

.
