Размеры в AutoCAD. Как поставить, изменить, масштабировать размеры в Автокаде?
В этой статье мы поговорим о правильной работе с размерами в программе Автокад. Вот какие нюансы я рассмотрю:
– Как поставить, сделать размеры в AutoCAD
– Как изменять размеры в Автокад
– Как проставить легко размерную цепь в Автокаде
– Как масштабировать размерные числа
– Как настроить стиль размеров
– Что такое аннотативный размер в Автокад
– Как добавить к размерному число значок диаметра
Приятного просмотра 🙂
Видео версия урока:
Пройдите базовый курс “AutoCAD за 40 минут” от автора, который Вы найдете по этой ссылке.
Текстовая версия урока:Для того чтобы проставить обычный линейный размер (это размер, параллельный либо оси Х, либо оси Y), нужно выбрать соответственную команду на Ленте команд Автокада, во вкладке “Главная”, в блоке ленты “Аннотации”.
Команда-кнопка так и называется – “Линейный размер”. Смотри картинку:
Причем в Автокаде размер автоматически привязывается к некоторым типам объектов, например, к Полилиниям, к отрезкам.
К примеру, Вам надо уменьшить образмеренный участок детали (верхняя горизонтальная поверхность). Если у Вас контур детали выполнен Полилинией, то достаточно сделать вот что:
- Выделить полилинию
- Взяться за прямоугольную синюю “ручку” в месте, указанном на рисунке ниже. Для этого щелкаем левой кнопкой мыши один раз по этой ручке.
- Повести курсор влево (для уменьшения длины участка), и снова щелкнуть левой кнопкой.
В итоге, как мы увидим, размер автоматически обновится – уменьшится:
Теперь поговорим о настройках размерного стиля в AutoCAD – самой важной теме, пожалуй. Ведь в настройках стиля мы можем сделать тексты по ГОСТ, засечки вместо стрелок (для строительных чертежей), настроить точность размерных чисел – количество знаков после запятой.
Для того чтобы зайти в настройки стиля, нужно развернуть блок ленты “Аннотации” (см. рисунок ниже), нажать по кнопке “Размерный стиль”. Далее во всплывшем окне надо слева выбрать название настраиваемого стиля (Размерный стиль в Автокаде – это набор настроек, объединенных одним названием), и нажать справа кнопку “Редактировать”:
Теперь давайте научимся быстро выполнять размерную цепь в Автокаде.
Для этого есть очень волшебная и простая функция – “Быстрый размер” (или “Экспресс-размер”). Для его вызова нужно зайти на вкладку “Аннотации” нашей Ленты команд, далее найти и нажать по команде с соответствующим названием (смотри картинку ниже).
Далее просто выбираем нашу Полилинию, которой выполнен контур детали, и отводим курсор для указания положения линий нашей размерной цепи:
Также иногда новичков волнует вопрос –
как проставить значок диаметра или градуса в размерах в Автокаде?
Здесь тоже нет на самом деле ничего сложного.
Просто выделяете нужный размерный текст, дважды щелкнув левой кнопкой мыши по нему, далее в преобразившейся ленте жмете справа по большой кнопке “Обозначение”. После этого из списка выбираете нужное обозначение – будь то диаметр или градус (либо что-либо другое):
Аннотативность размеров – спасатель при мелких размерах на крупных строительных чертежах!
Строители, которые чертят в Автокаде, сталкивались с тем, что если чертить здание в масштабе 1:1 (а так кстати и положено работать, см. урок по масштабам чертежей в Автокаде) то размеры вообще не видно, как и не видно засечек и стрелочек.
На самом деле всё очень даже логично – Ваш чертеж измеряется метрами, а размерные числа и засечки – всего лишь миллиметрами, то есть в 1000 раз меньше. Поэтому их и не заметно на чертеже, но они есть 🙂
Тут то нас и спасает Аннотативность размеров и текстов, которая визуально увеличивает аннотации – размеры, тексты и другие поясняющие элементы чертежа.
Нужно сделать 2 главные настройки в размерном стиле для этого:
Еще один великий плюс аннотативных размеров и текстов.
При оформлении чертежей на Листах в Автокаде , какой бы Вы не задали масштаб чертежу, размеры и тексты всегда будут иметь одну и ту же высоту, и не будут масштабироваться.
Обязательно получите мой более развернутый базовый Видео-курс “AutoCAD за 40 минут”, нажав по картинке ниже:
Поделиться с друзьями этой статьей
Масштаб и его изменение в AutoCAD
Масштаб и его изменение в AutoCAD
Как масштабировать размеры в Автокаде? Данный вопрос весьма распространен среди пользователей программы, особенно новичков. Все дело в том, что при образмеривании объекта вам может показаться, что в Автокаде не ставятся размеры, т.е. вроде как выносная линия появляется, но само значение размера отсутствует (см. рис.). Поэтому данную статью я посвятил теме, как в Автокаде поставить размеры нужного масштаба.
При простановке размеров в Автокаде они могут отображаться некорректно.
ПРИМЕЧАНИЕ:Если вы до этого не работали с размерами, то сначала ознакомьтесь со статей, в которой рассматривается, как ставить размеры в Автокаде, какие они бывают, а также из каких составных элементов состоят.
Как быстро настроить масштаб размеров AutoCAD?Итак, если в Автокаде маленькие размеры на чертеже, то самый быстрый способ исправить это – вызвать панель «Свойства» (Ctrl+1) и изменить два параметра: высота текста и величина стрелок. Учтите, что при этом сам размер должен быть выделен. При увеличении числовых значений в соответствующих ячейках размеры на чертеже будут отображаться корректно (см. рис.).
Как масштабировать размеры в Автокаде через панель Свойства.
Описанный способ достаточно быстрый, но применим лишь в единичных случаях. Проделывать все эти действия для каждого размера на чертеже не рационально.
Поэтому рассмотрим и другие варианты.
Изменить масштаб размеров в Автокаде можно в Размерном стиле. Пожалуй, это самый правильный подход (читать подробнее про настройку размерных стилей (информация ниже)). Все дело в том, что здесь вы не только сможете задать нужные размеры для всех элементов, т.е. высоту текста, размер стрелок и др. параметры, но и установить непосредственно сам масштаб, в котором будут отображаться размерные элементы (см. рис.).
Редактирование Размерного стиля.
ПРИМЕЧАНИЕ:На вкладке «Основные единицы» можно управлять масштабом измерений (см. рис.). Поэтому при работе со сторонними чертежами проверяйте это значение.
Масштаб измерений для размерного текста в AutoCAD.

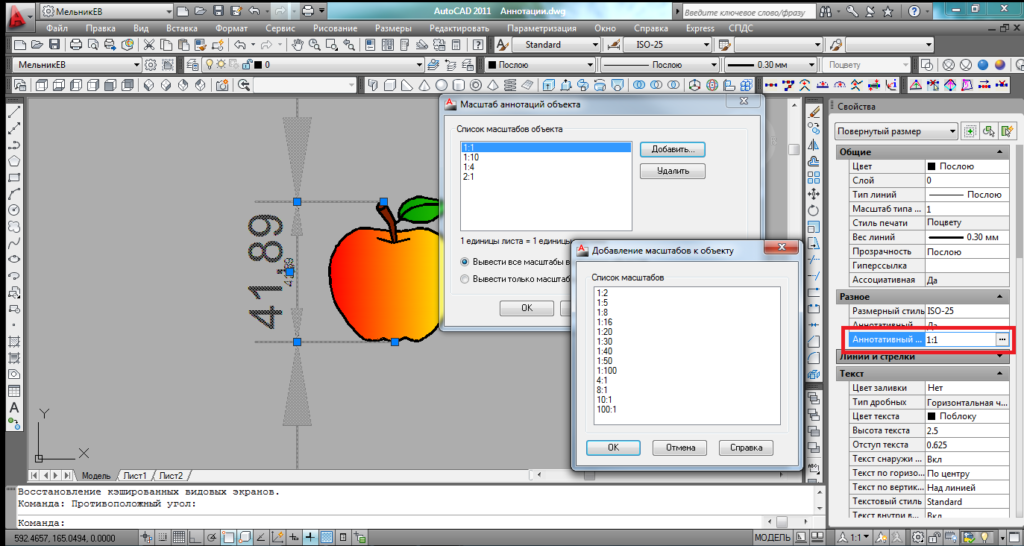

Аннотативные размеры в Автокаде.Аннотативность – это свойство объекта менять свои размеры при изменение масштаба аннотаций.
Свойство аннотативности нужно присвоить объектам. Это можно сделать для текста, размеров, мультивыносок и блоков.
Чтобы присвоить аннотативность размерному стилю необходимо перейти в Диспетчер размерных стилей, выбрать «Редактировать» и во вкладке «Размещение» установить галочку напротив «Аннотативный» (см. рис.).
Аннотативные размеры в Автокаде.
Прежде чем задавать масштаб аннотаций, следует перейти на Лист и определится, в каком масштабе объект будет на Листе (см. как ниже). Аннотативные размеры на листе отображаются только в том масштабе, который им присвоен.
Данный материал сугубо практический. Там я показываю, как присвоить масштаб аннотациям, разбираю основные инструменты для работы с ними и рассматриваю несколько примеров на практике.
Что же, подведем итог. Теперь вы знаете, как уменьшить размер в Автокаде или наоборот увеличить. Достаточно воспользоваться настройкой Размерного стиля. Что касается свойств аннотативности, то более подробную информацию по работе с аннотативными размерами можно найти в курсе «Оформление проектов AutoCAD по ГОСТ».
Теперь, я надеюсь, новички знают, как показать размеры в Автокаде адекватной величины.
Изменение масштаба в Автокаде
В этой статье речь пойдет о том, как масштабировать в Автокаде не отдельный объект, а сразу весь чертеж. Поэтому, если перед вами стоит вопрос изменения масштаба конкретного элемента, то ознакомтесь со статьей «Команда AutoCAD — Масштаб».
Работая в Автокаде следует придерживаться правила: в пространстве Модели построение чертежа всегда и при любых обстоятельствах выполнять в размере 1:1. Поэтому убедитесь, что на вкладке «Модель» в Автокад масштаб 1 1 (см. рис.)
Как в Автокаде сделать масштаб 1:1
ПРИМЕЧАНИЕ:Бывает такая ситуация, что при построении объекта больших размеров он не вписывается в экран, а прокрутка колесика мыши не выполняет масштабирование. Чтобы это исправить, достаточно дважды щелкнуть по колесику мыши. Автоматически выполнится команда «Показать до границ» и все объекты будут в поле видимости, а прокрутка мыши будет работать корректно.
В AutoCAD масштаб чертежа задается в правом нижнем углу в строке состояния (см. рис.). Как видите, в Автокаде масштаб 1:100 или 2:1 выбирается из общего списка.
Как задать масштаб в Автокаде
Однако, чтобы не нарушать вышеприведенное правило, рассмотрим, как изменять масштаб в Автокаде в пространстве Листа. Данная тема ранее была затронута. Читайте, как в Автокаде сделать масштаб отличный от стандартного, т.е. пользовательский и как его применять к видовым экранам на Листах.
Масштаб Автокад. Доп. материалОсобого внимания заслуживает масштаб размеров в Автокаде. В курсе «Оформление проектов по ГОСТ» про масштаб чертежа Автокад и простановку размеров при оформлении идет отдельная речь, а главное рассказывается, как пользоваться аннотативностью.
Про то, как уменьшить масштаб в Автокаде отдельного объекта или, наоборот, увеличить с помощью нестандартного способа изучите «Масштаб AutoCAD c помощью быстрого калькулятора».
Таким образом, изучив данный материал, вы будете с легкостью настраивать как масштаб в Автокаде 2012, так и в 2015 версии.
Источник данного материала:
http://autocad-specialist.ru
Советы по редактированию размеров в AutoCAD
Самый простой способ изменить расположение частей размера в AutoCAD — использовать редактирование с помощью ручек. Просто щелкните размер, щелкните одну из его ручек и маневрируйте. Вы обнаружите, что определенные хваты контролируют определенные направления движения. При выборе размера ручки обычно отображаются в тексте, на концах размерных линий и в точках определения. В AutoCAD 2012 размеры присоединились к группе объектов с многофункциональными ручками. Щелкните текстовую ручку на линейном размере и используйте меню ручки, чтобы отрегулировать расположение текста. Щелкните ручку со стрелкой, и вы сможете создать непрерывный или базовый размер от этого конца размера или перевернуть стрелку. Вы можете сделать это, выбрав размер и изменив элементы на палитре свойств, но многофункциональные ручки более эффективны.
Если вы хотите изменить внешний вид компонента определенного отдельного размера (например, заменить другую стрелку или скрыть выносную линию), используйте палитру свойств. Все настройки размеров в диалоговых окнах «Создать/изменить размерный стиль» доступны на палитре свойств при выборе одного или нескольких размеров.
Используйте умные перерывы. При черчении вручную считается дурным тоном пересекать линии объекта (то есть реальную геометрию) с размерными линиями или выносными линиями, а также пересекать размерную линию чем-либо. Разрыв измерения (DIMBREAK) предлагает вам выбрать измерение, а затем объект для его разрыва. Дикий аспект заключается в том, что это умный перерыв. Если вы сделаете что-нибудь с измерением или с ломаемым объектом, чтобы изменить место их пересечения, разрыв последует соответствующим образом — и если вы измените любой элемент так, чтобы они больше не пересекались, разрыв заживает сам собой. А еще лучше, если вы что-то измените
Используйте команду DIMSPACE.
Команда Размерное пространство (DIMSPACE) применяет указанное разделение между существующими линейными или угловыми размерами. Если вы не используете команду DimBAseline во время создания размеров, равномерный интервал между размерами впоследствии потребует утомительных манипуляций с режимом привязки и командой «Переместить».
Не всегда нужно рисовать все в полном размере. Основная мантра AutoCAD заключается в том, что вы всегда должны рисовать все в полном размере. Однако иногда это не всегда практично. Например, вы можете спроектировать вал силовой передачи для большой машины. Вал имеет диаметр 4 дюйма и длину 12 футов. Он имеет различные шлицы, шпоночные канавки и опорные заплечики на каждом конце, но 11-футовая секция посередине представляет собой просто прямой цилиндр. Если вы нарисуете его в полном размере и масштабируете график, чтобы он соответствовал подходящему размеру бумаги, вы никогда не увидите деталей на каждом конце.
Обычная практика заключается в том, чтобы нарисовать интересные концевые детали, вырвать и удалить скучную центральную часть, а затем свести концы ближе друг к другу.
Теперь вы можете создать разумный сюжет. Проблема в том, что любой размер, пересекающий разрыв, например общая длина, не показывает правильное значение. Решение состоит в том, чтобы переопределить значение, а затем использовать команду DIMJOGLINE, чтобы вставить излом в размерную линию, чтобы указать, что размерная линия не имеет истинной длины.
Несмотря на схожесть названий, не путайте DIMJOGLINE с командой DimJOgged. DIMJOGLINE — для линейных размеров, а DimJOgged — для радиальных размеров.
Щелкните правой кнопкой мыши для доступа к полезным параметрам. Если выбрать один или несколько размеров и щелкнуть правой кнопкой мыши, в меню отобразится ряд полезных параметров для переопределения параметров размера или назначения другого стиля.
Иногда лучше создать новый стиль. Когда вы изменяете настройку на палитре свойств, вы переопределяет настройку стиля по умолчанию для этого размера. Если вам нужно внести одно и то же изменение в несколько размеров, обычно лучше создать новый размерный стиль и назначить им этот стиль.
Если вручную изменить параметр dimvar, этот параметр применяется к текущему размерному стилю в качестве переопределения, и все последующие размеры, размещенные с использованием этого стиля, имеют переопределенный вид. Это может вызвать почти ту же проблему, что и переопределение свойств объекта вместо использования разных слоев; если вы редактируете размерный стиль, все существующие размеры, которые его используют, обновляются, включая те, которые вы не ожидали, потому что они кажутся отличными от тех, которые вы хотите.
Использовать маску для размерного текста. Вы можете использовать палитру свойств, чтобы включить функцию фоновой маски AutoCAD для текста отдельных размеров: выберите размеры, отобразите область «Текст» на палитре свойств и найдите элемент «Цвет заливки». Щелкните поле со списком, прокрутите вниз и выберите «Фон», чтобы использовать цвет фона рисунка, который обычно дает наилучшие результаты.
Не взрывать размеры. Команда AutoCAD eXplode на вкладке «Главная» панели «Изменить» разносит размер вдребезги — или, по крайней мере, на набор строковых и многострочных текстовых объектов. Не поддавайтесь искушению. Расчленение размера значительно затрудняет корректное редактирование и лишает AutoCAD возможности автоматически обновлять измерение текста размера.
Как изменить размеры в AutoCAD (Секрет, декабрь 2022 г.)
Ноу-хау для изменения размеров в AutoCAD, а также знать, как редактировать размеры в AutoCAD? | Как изменить размеры на дюймы в AutoCAD.
Содержание
Как изменить размеры в AutoCAD?
1 . Сделайте один из сопровождающих : Нажмите «Главная вкладка », затем Панель аннотаций (расширенная), затем Размерный стиль и Найдите инструмент Размерный стиль .
Или Щелкните вкладку « Annotate », затем « Dimension Panel », а затем щелкните « Dimension Style».
2.0056 , стили список , выберите стиль вам нужно изменить .
3. Затем нажмите Изменить .
4. В поле «Изменить» Размерный стиль обменного окна «Подгонка» в разделе «Масштаб для размерных элементов». Затем выберите вариант «Использовать общую шкалу». Введите значение для общей шкалы.
5. Нажмите OK .
6. Нажмите « Закрыть» , чтобы выйти из « Диспетчер размерных стилей »
7. Если вы хотите изменить Письменный размер , просто » дважды щелкните » на размере.
8. Вы можете редактировать или изменять размеры так, как вы хотите изменить AutoCAD .
Как редактировать размеры в AutoCAD?
1. Щелкните на стрелке раскрывающегося списка Annotation на вкладке « Home ».
2. Нажмите « Размерный стиль » (второй значок) из всех вариантов. Откроется диалоговое окно « Диспетчер размерных стилей ».
3. Теперь нажмите « Изменить », и откроется еще одно диалоговое окно .
Для редактирования размеров в AutoCAD4. Из этого диалогового окна можно редактировать стрелки и символы , текст , строки , единиц и т. д. размера .
Что такое размер в AutoCAD?
Цель из с использованием « Измерение команда » состоит в измерении всего, что вы хотите в соответствии с к единице .
Используя команду измерения , мы можем получить линейный размер (длина линии), размер выравнивания (длина наклонной линии), угловой размер (угол между подключенными двумя линиями ), длина из ARC , радиус из круга , Диаметр из Circle , Dimension от (0,056 , Dimension от (0,056 , Dimension от (0,056 , . ордината, Размер с изломом и т. д.
Мы можем выбрать команду «Размер» на панели « Аннотация » на вкладке « Главная ». Или мы можем использовать ярлык клавиш для измерения всех «8 типов » размера .
Типы размеров:
1. Линейный размер
Линейный размер — это создание «линейных размеров» для всех типов из линий 9.
2. Выровнять размер
Размер Выровнять создается для выравнивания размера линий . Выровнять размер означает , мы можем измерить правильный размер из наклонных линий .
3. Угловой размер
Угловой размер измеряет угол между «двумя линиями » и независимо от того, являются ли они соединением или , а не . Он также измеряет угол дуги или угол между двумя точками окружности .
4. Длина дуги
Длина дуги измеряет длину дуги или длину сегмента любой полилинии .
5. Радиус
Радиус измеряет радиус окружности и дуги . Радиус означает длину линии от центра окружности до внешней границы окружности .
6. Диаметр
Диаметр измеряет диаметр любой окружности или дуги . Диаметр означает Длина из прямой линии , которая проходит через Центр из круга и касается Внешнего границы Circle . размер измеряет горизонтальную и вертикальную длину из (0,0) начало координат ординаты в направлении x – и y-направление.
Этот тип размера в основном используется в «осевой план » или « линейный план » для отображения балок и позиций столбцов .
8. Изгиб
Размер излома измеряет Радиус Дуга или Окружность . Но разница между размером радиуса и размером излома находится в размере излома , вы можете установить местоположение текста размера в соответствии с требованием самостоятельно. А размер линия покажет в виде «Уступчатая форма »
Также читайте другие статьи о карьерах AutoCAD. Спасибо за чтение.
Часто задаваемые вопросы о том, как изменить размеры в AutoCAD
Как вручную изменить размеры в AutoCAD?
1 .
Нажмите « вкладка «Главная» стиль размера панели аннотаций. & Найдите «Инструмент размерного стиля »
2. В « Диспетчере размерных стилей» выберите стиль , который вам нужен для изменения . и затем нажмите « Modify »
3 . В диалоговом окне «Изменить размерный стиль» на вкладке «Подгонка» в разделе «Точная настройка» выберите «Поместить 9».0055 Текст Вручную Когда Простановка размеров.
4. Далее нажмите «ОК »
5 . Затем нажмите Закрыть для выхода из Диспетчера размерных стилей .
Что такое команда для изменения размера размера в AutoCAD?
Чтобы изменить высоту текста для всех размеров, отредактируйте размерный стиль и выполните следующие действия:
1. Прежде всего, в командной строке введите » DIMSTYLE » (или » MLEADERSTYLE» ) или на вкладке « Annotation » на вкладке ленты, на панели «Размеры»,
2. Затем нажмите « Управление размерным стилем », чтобы открыть размерный стиль. Диспетчер (или Диспетчер стилей мультивыносок).
3. На вкладке « Содержание » (или на вкладке «Текст» для выноски) установите желаемое значение « высота текста »
4. Кнопка рядом с меню «Стиль текста» 5
(выделено на изображении выше) можно использовать, чтобы открыть окно стиля текста , чтобы изменить высоту в текстовом стиле.
