ATA (AT Attachment) — параллельный интерфейс для подключения накопителей к ПК. В 90-е являлся стандартом, построенным на платформе IBM PC. В настоящее время стремительно вытесняется на рынке своим же последователем — SATA. С момента появления SATA, ATA переименовали в PATA (Parallel ATA).

История

Первоначально интерфейс получил предварительное название PC/AT Attachment («Соединение с PC/AT»), поскольку он предназначался для подключения к 16-битной шине ISA (известна как шина AT). В окончательной версии название переделали в «AT Attachment» во избежании проблем с торговыми марками.

Первая версия стандарта была разработана в 1986 году компанией Western Digital, она имела название IDE (Integrated Drive Electronics — «встроенная в привод электроника»). Название отображало существенное нововведение: контроллер привода располагался в нем самом, а не в виде отдельной платы расширения, как в предшествующем стандарте ST-506 и существовавших тогда интерфейсах SCSI и ST-412. Благодаря этому нововведению были улучшены характеристики накопителей. Меньшее расстояние до контроллера, упрощенное управление им, поскольку контроллер канала IDE абстрагировался от деталей работы привода, более дешевое производство.

Правильное название контроллера канала IDE — хост-адаптер, потому что он перешел от прямого управления приводом к обмену данными с ним по протоколу.

Интерфейс между контроллером и накопителем определен в стандарте АТА. Интерфейс оснащен 8 регистрами, которые занимают 8 адресов в пространстве ввода-вывода. Ширина шины данных равна 16 битам. Число каналов, находящихся в системе, может превышать 2. Важно, чтобы адреса каналов не пересекались с адресами других устройств ввода-вывода. Каждый канал позволяет подключить к себе 2 устройства (master и slave), однако в каждый момент времени может работать лишь одно устройство.

Принцип адресации CHS заключается в следующем: прежде всего блок головок устанавливается позиционером на требуемую дорожку, после чего выбирается требуемая головка, а затем из требуемого сектора считывается информация.

Стандарт EIDE (Enhanced IDE — «расширенный IDE») появился сразу вслед за IDE. Он позволял использовать приводы с емкостью более 528 Мб (504 МиБ), вплоть до 8,4 Гб.

Хоть эти аббревиатуры возникли в качестве торговых линеек, а не официальных названий стандарта, термины IDE и EIDE обычно употребляются вместо термина ATA.

После выхода стандарта Serial ATA («последовательный ATA»), который состоялся в 2003 году, традиционный ATA стал называться Parallel ATA, что подразумивало под собой ничто иное, как способ передачи данных по параллельному 40- или 80-жильному кабелю.

Первоначально, интерфейс применялся с жесткими дисками, однако затем стандарт был расширен для работы и с другими устройствами, преимущественно, со сменными носителями. На шину ATAPI подключали даже FDD. Такой расширенный стандарт получил название Advanced Technology Attachment Packet Interface

(ATAPI), а полное наименование стандарта выглядит как ATA/ATAPI. ATAPI почти полностью совпадает со SCSI на уровне команд.

Сперва интерфейсы по подключению приводов CD-ROM не были стандартизованы, являясь исключительно частными разработками производителей приводов. По этой причине, для подключения CD-ROM необходимо было устанавливать отдельную плату расширения, настроенную под конкретного производителя. Некоторые версии звуковых карт, например Sound Blaster, оснащались именно такими портами. Выход на рынок ATAPI позволил стандартизировать всю периферию и дать возможность подключать ее к любому контроллеру.

Еще одним немаловажным этапом развития ATA стал переход от PIO (Programmed input/output — программный ввод/вывод) к DMA (Direct memory access — прямой доступ к памяти). В ходе использования PIO управлением считыванием данных с диска занимался центральный процессор, а это, в свою очередь, приводило к повышенной нагрузке на процессор и снижению его производтельности. По этой причине компьютеры, которые использовали интерфейс ATA, выполняли операции, связанные с диском, медленнее, чем компьютеры, работающие на SCSI и прочих интерфейсах.

Внедрение DMA значительно сократило затраты процессорного времени на операции с диском.

Потоком данных в этой технологии управляет сам накопитель. Он считывает данные из памяти почти без участия процессора, а тот, в свою очередь, просто выдает команды на выполнение того или иного действия. При этом жесткий диск выдает сигнал запроса DMARQ на операцию DMA контроллеру. Если операция DMA возможна, контроллер посылает сигнал DMACK и жесткий диск выдает данные в 1-й регистр (DATA), с которого контроллер считывает их. Так, процессор практически не задействован в этой цепочке.

Операция DMA возможна только в том случае, если режим поддерживается одновременно BIOS, контроллером и операционной системой. В противном случае, возможен лишь режим PIO. При развитии стандарта (АТА-3), инженерами был введен дополнительный режим UltraDMA 2 (UDMA 33), который имеет временные характеристики DMA Mode 2. Однако, данные передаются и по переднему, и по заднему фронту сигнала DIOR/DIOW, что вдвое увеличивает скорость передачи данных по интерфейсу. Кроме того, введена проверка на четность CRC, что увеличивает надежность передачи.

История развития ATA включала в себя ряд барьеров (в частности, ограничения на максимальный размер диска в 504 МиБ, около 8 ГиБ, около 32 ГиБ, и 128 ГиБ), связанных с организацией доступа к данным. Большинство из этих барьеров, благодаря современным системам адресации, были преодолены. Впрочем, существовали и другие барьеры, в основном связанные с драйверами устройств, и организацией ввода/вывода в ОС, не работающих в ATA.

В оригинальной спецификации АТА предусматривался 28-битный режим адресации, что позволяло адресовать 228 (268 435 456) секторов по 512 байт каждый. Это давало максимальную емкость в 137 Гб (128 ГиБ). В стандартных PC BIOS поддерживал до 7,88 ГиБ (8,46 Гб), допуская максимум 1024 цилиндра, 256 головок и 63 сектора. Это ограничение на число цилиндров/головок/секторов CHS (Cyllinder-Head-Sector) в сочетании со стандартом IDE привело к ограничению адресуемого пространства в 504 МиБ (528 Мб). В целях преодоления этого ограничения была введена схема адресации LBA (Logical Block Address), что позволило адресовать до 7,88 ГиБ. Со временем, данное ограничение было снято. Это дало возможность адресовать сначала 32 ГиБ, а затем и 128 ГиБ, используя все 28 разрядов (в АТА-4) для адресации сектора. Запись 28-битного числа организована путем записи его частей в соответствующие регистры накопителя (с 1 по 8 бит в 4-й регистр, 9-16 в 5-й, 17-24 в 6-й и 25-28 в 7-й).

Адресация регистров организована тремя адресными линиями DA0-DA2. Первый регистр с адресом 0 — 16-разрядный. Он используется в целях передачи данных между диском и контроллером. Остальные регистры 8-битные и применяются для управления.

Новейшие спецификации ATA предполагают 48-битную адресацию, расширяя возможный предел до 128 ПиБ (144 петабайт).

Ограничения на размер проявляются в том, что система идентифицирует объем диска меньше его реального значения, либо же вовсе отказывается загружаться и виснет на стадии инициализации жестких дисков. Иногда проблему удатся решить обновлением BIOS. Другое возможное решение —  использование специальных программ (например, Ontrack DiskManager), которые загружают в память свой драйвер до загрузки операционной системы. Недостатком таких решений является то, что используется нестандартная разбивка диска (разделы диска оказываются недоступны, в случае загрузки с обычной DOS-овской загрузочной дискеты). Впрочем, большинство современных ОС может работать с дисками большего размера, даже если BIOS компьютера не определяет размер как требуется.

Чтобы подключить HDD с интерфейсом PATA обычно используется специальный шлейф — 40-проводный кабель. Каждый шлейф обычно оснащен двумя или тремя разъемами, один из которых подключается к разъему контроллера на материнской плате, а остальные два — к дискам. В один момент времени шлейф P-ATA передает 16 бит данных. Иногда встречаются шлейфы IDE, которые позволяют подключать до трех дисков к одному IDE каналу, однако, в этом случае один из дисков работает в режиме read-only.

Разводка Parallel ATA

Контакт

Назначение

Контакт

Назначение

1

Reset

2

Ground

3

Data 7

4

Data 8

5

Data 6

6

Data 9

7

Data 5

8

Data 10

9

Data 4

10

Data 11

11

Data 3

12

Data 12

13

Data 2

14

Data 13

15

Data 1

16

Data 14

17

Data 0

18

Data 15

19

Ground

20

Key

21

DDRQ

22

Ground

23

I/O Write

24

Ground

25

I/O Read

26

Ground

27

IOC HRDY

28

Cable Select

29

DDACK

30

Ground

31

IRQ

32

No Connect

33

Addr 1

34

GPIO_DMA66_Detect

35

Addr 0

36

Addr 2

37

Chip Select 1P

38

Chip Select 3P

39

Activity

40

Ground

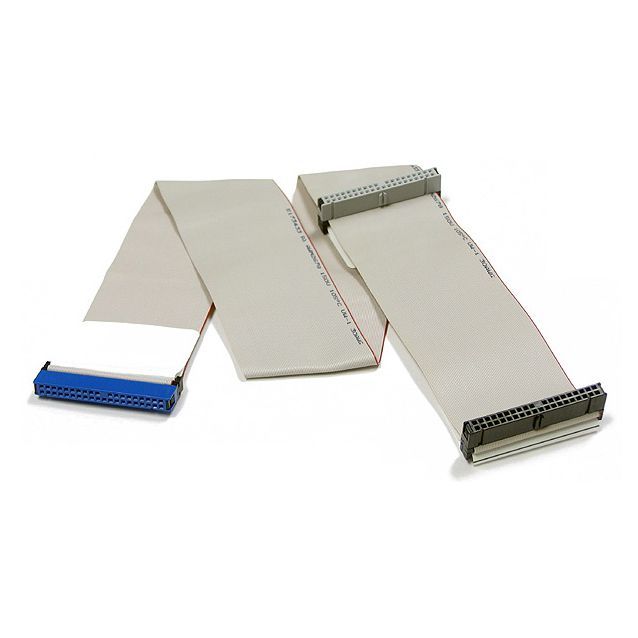

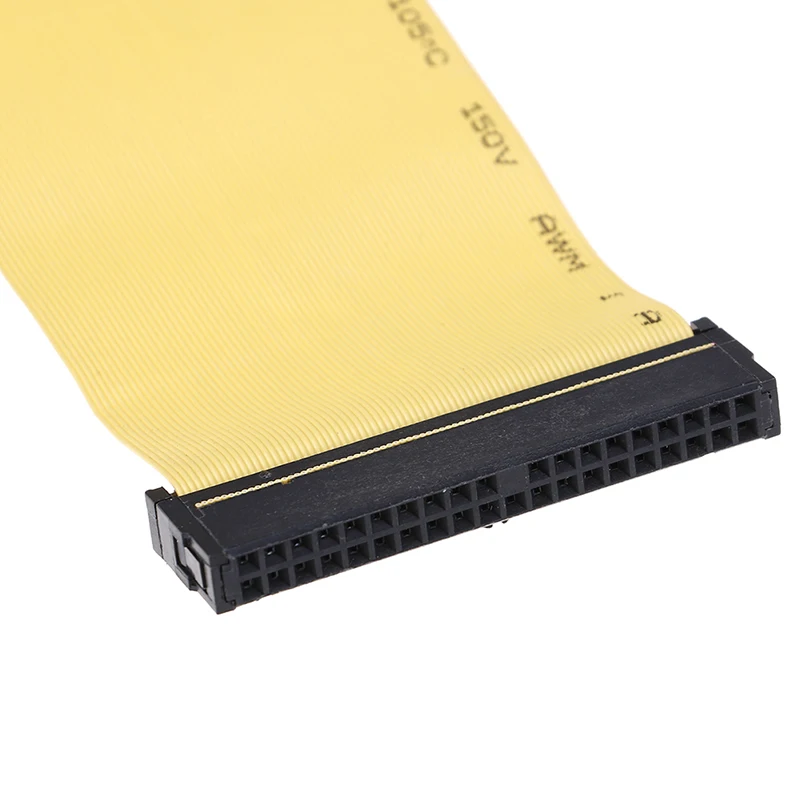

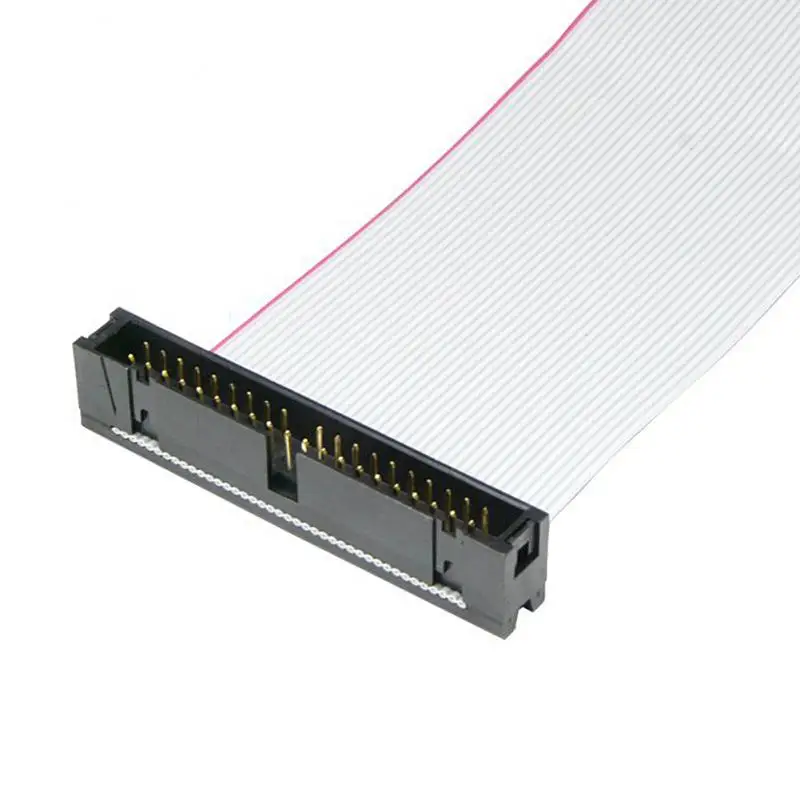

На протяжении длительного времени шлейф ATA содержал в себе 40 проводников, однако с введением режима Ultra DMA/66 (UDMA4) появилась его 80-проводная версия. Все дополнительные проводники — лишь проводники заземления, которые чередуются с информационными проводниками. Так, вместо семи проводников заземления их стало 47. Такое чередование проводников уменьшает емкостную связь между ними, тем самым сокращая взаимные наводки. Емкостная связь — это большая проблема при высоких скоростях передачи. Вот почему нововведение было необходимо для обеспечения нормальной работы установленной спецификацией UDMA4 скорости передачи 66 МБ/с. Что касается более быстрых режимом UDMA5 и UDMA6, то они также требуют 80-проводного кабеля.

Несмотря на то, что число проводников удвоилось, количество контактов осталось прежним, впрочем, как и внешний вид разъемов. Внутренняя разводка, однако, отличается. Разъемы для 80-проводного кабеля должны присоединять большое число проводников заземления к небольшому числу контактов заземления, тогда как в 40-проводном кабеле проводники присоединяются каждый к своему контакту. 80-проводных кабели имеют разъемы, размеченные расцветкой (синий, серый и черный), в отличие от 40-проводных, где обычно все разъемы одного цвета (зачастую, черного).

В стандарте ATA максимальная длина кабеля составляет 46 см. Такое ограничение затрудняет присоединение устройств в больших корпусах, или подключение нескольких приводов к одному компьютеру, и практически полностью исключает возможность использования дисков PATA в качестве внешних дисков. Однако в продаже широко распространены кабели большей длины, не соответствующие стандарту. То же можно сказать и про широко-распространенные «круглые» кабели. Стандартом ATA описаны только плоские кабели с конкретными характеристиками полного и емкостного сопротивления. Это не означает, что другие кабели не будут работать, впрочем, в любом случае, к использованию нестандартных кабелей лучше относиться осторожно.

Если к одному шлейфу подключено два устройства, одно из них носит признак «master» (ведущее), а друго — slave (ведомое). Как правило, ведущее устройство стоит перед ведомым в списке дисков, перечисляемых BIOS’ом. В старых BIOS’ах (486 и раньше) диски часто обозначались буквами «C» для ведущего диска и «D» для ведомого. Правильно называть «ведущий» и «ведомый» диски соответственно device 0 (устройство 0) и device 1 (устройство 1).

Если на шлейфе располагается лишь один привод, он в большинстве случаев является ведущмй. Некоторые диски имеют специальную надстройку, именуемую single (единый диск на кабеле). В большинстве случаев, единый привод на кабеле может работать и как ведомый.

Также существует настройка под названием «cable select» («выбор, определяемый кабелем»), она является опциональной в спецификации ATA-1 и была широко распространена начиная с ATA-5. Благодаря ней, исключена необходимость переставлять перемычки на дисках при любых переподключениях. Так, если привод установлен в режим cable select, он автоматически устанавливается как ведущий или ведомый, в зависимости от своего местоположения на шлейфе.

Во времена 40-проводных кабелей была широко распространена практика установки режима cable select путем простого перерезания проводника 28 между двумя разъемами. При этом, ведомый привод оказывался на конце кабеля, а ведущий в середине. Такое размещение в поздних версиях спецификации было стандартизировано. 80-проводные кабели, используемые для UDMA4, были лишены таких недостатков. В них ведущее устройство всегда находится в конце шлейфа. Так, если подключено только одно устройство, ненужный отрезок кабеля не образуется. Кабельная выборка у них устанавливается на заводе. Поскольку для 80-проводных шлейфов требовались собственные разъемы, повсеместное внедрение не заставило себя долго ждать. Стандарт требует использования разъемов разных цветов, для более простой идентификации. Синий предназначен для подключения к контроллеру, черный — к ведущему устройству, серый — к ведомому.

Версии ATA

Стандарт

Другие названия

Добавлены режимы передачи (МБ/с)

Максимально поддерживаемый объём диска

Другие свойства

ANSI Reference

ATA-1

ATA, IDE

PIO 0,1,2 (3. 3, 5.2, 8.3)

Single-word DMA 0,1,2 (2.1, 4.2, 8.3)

Multi-word DMA 0 (4.2)

137 ГБ

28-bit LBA

X3.221-1994[1] (obsolete since 1999)

ATA-2

EIDE, Fast ATA,

Fast IDE, Ultra ATA

PIO 3,4: (11.1, 16.6)

Multi-word DMA 1,2 (13.3, 16,6)



X3.279-1996[2] (obsolete since 2001)

ATA-3

EIDE



S.M.A.R.T., Security

X3.298-1997[3] (obsolete since 2002)

ATA/ATAPI-4

ATAPI-4, ATA-4, Ultra ATA/33

Ultra DMA 0,1,2 (16. 7, 25.0, 33.3)

aka Ultra-DMA/33



Support for CD-ROM, etc.,

via ATAPI packet commands

NCITS 317—1998

ATA/ATAPI-5

ATA-5, Ultra ATA/66

Ultra DMA 3,4 (44.4, 66.7)

aka Ultra DMA 66



80-wire cables

NCITS 340—2000[4]

ATA/ATAPI-6

ATA-6, Ultra ATA/100

UDMA 5 (100)

aka Ultra DMA 100

144 PB

48-bit LBA

Automatic Acoustic Management

NCITS 347—2001

ATA/ATAPI-7

ATA-7, Ultra ATA/133

UDMA 6 (133)

aka Ultra DMA 133

SATA/150



SATA 1. 0, Streaming feature set, long logical/physical sector feature set for non-packet devices

NCITS 361—2002

ATA/ATAPI-8

ATA-8

—



—

в процессе

Интерфейс IDE — Настройка BIOS

Информация о ПКОбщая информация о ПК Интерфейс IDE

Интерфейс IDE

Интерфейс Integrated Drive Electronics (IDE, ATA, PATA) – это параллельный интерфейс, который используется для подключения различных накопителей (жестких дисков, оптических приводов CD/ DVD…) к материнской плате компьютера.



Для передачи данных по данному интерфейсу используется 40- или 80-жильный шлейф. Шлейф может иметь два три коннектора (один разъем подключается к контроллеру (primary или secondary) системной платы, два другие используются для подключения устройств).



В случае подключения двух накопителей к шлейфу (другими словами к IDE-контроллеру), один из них является master-устройством (ведущим), а другой slave-устройством. В случае использования только одного накопителя он будет сконфигурирован как ведущий.



На материнской плате имеется два канала IDE-контроллера: primary и secondary (первичный и вторичный). IDE-контроллер является частью южного моста чипсета материнской платы.

Рис. 1 IDE-разьем на материнской плате.



Одновременно одним каналом может пользоваться один накопитель. Это значит, что если к IDE-контроллеру подключено два накопители, то в определенный момент работать может только один из них.

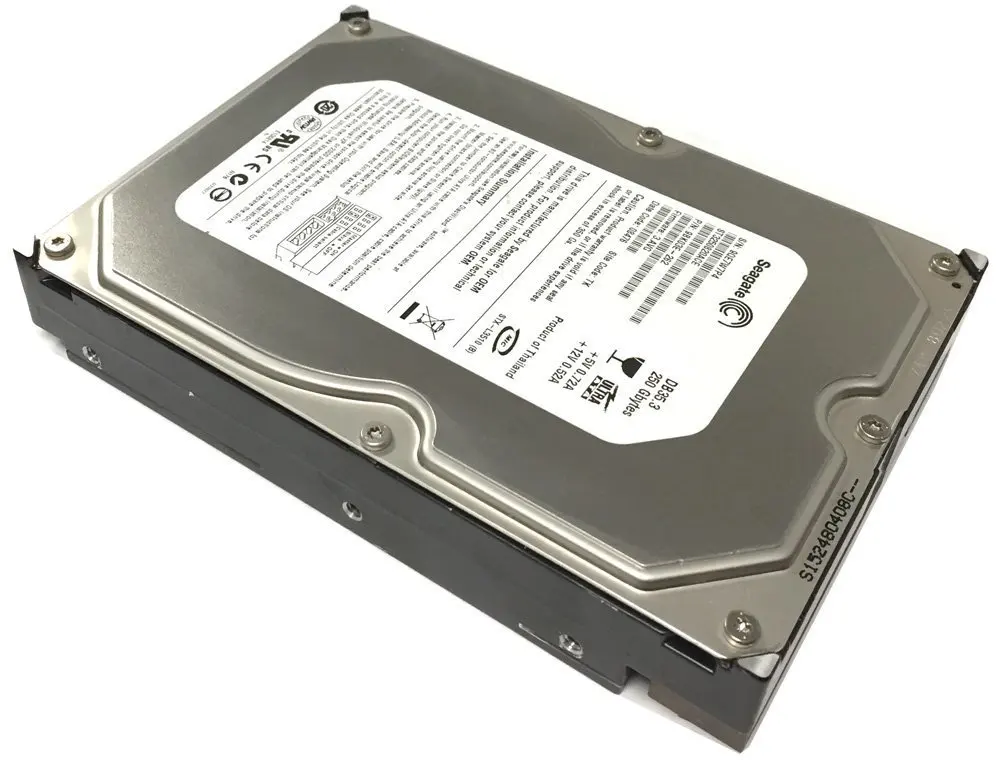

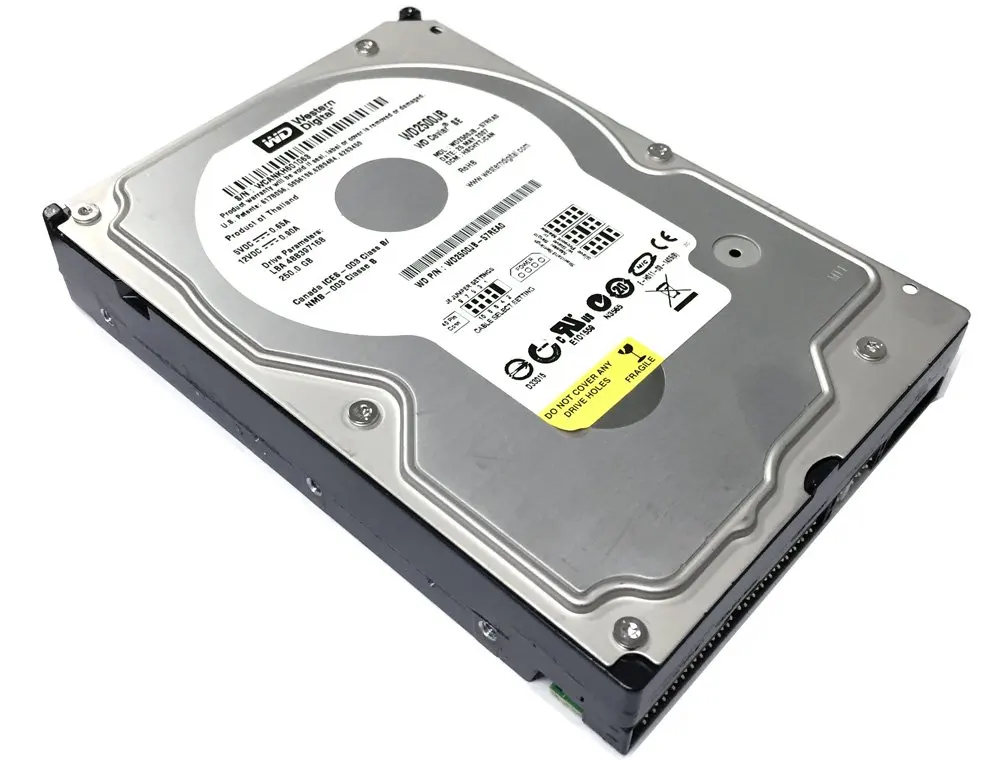

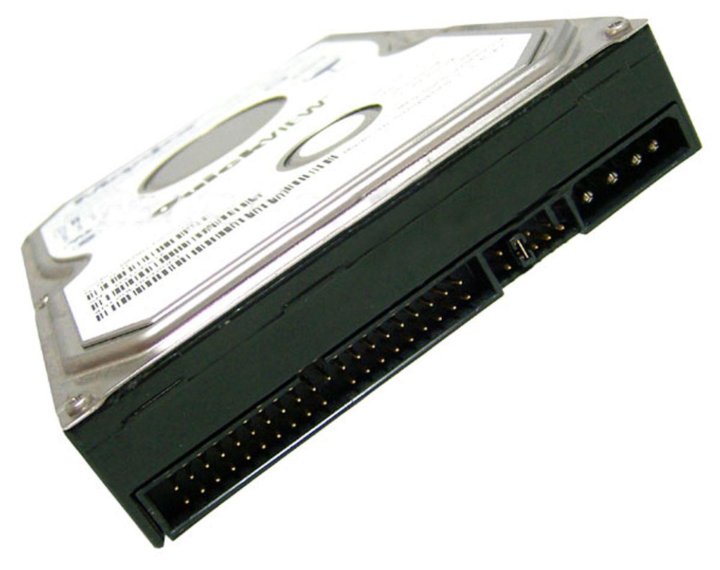

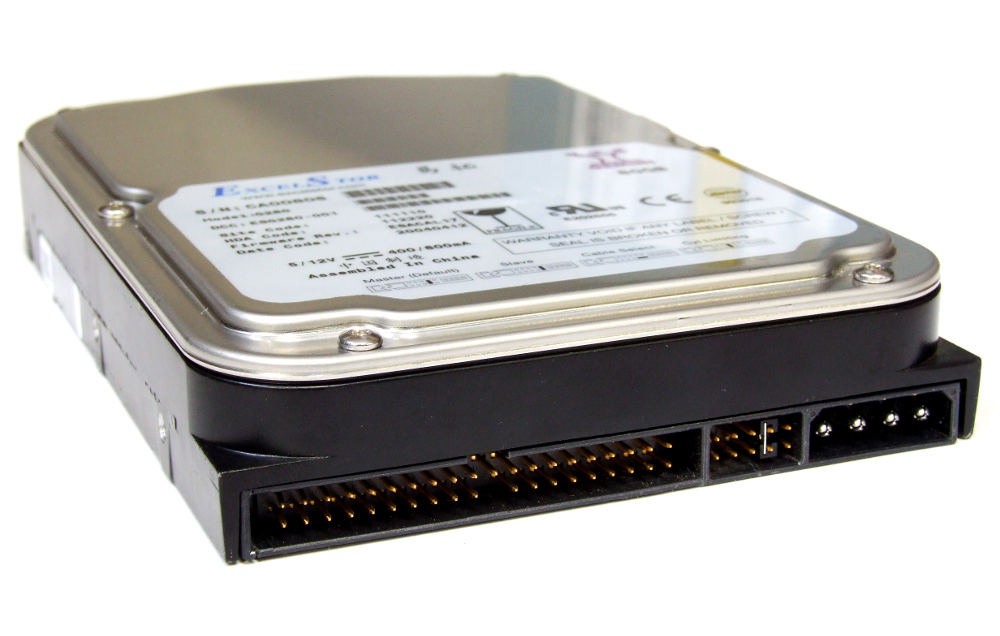

Рис 2. IDE-винчестер.



Устройство, поддерживающее интерфейс ATA, имеет переключатель (перемычку, джампер), с помощью которого определяется, какое из устройств slave, а – master.



Существует несколько способов обмена данными согласно интерфейсу IDE.



PIO (Programmed input/output) – это метод программируемого ввода-вывода, определяет скорость обмена информацией с винчестером IDE. PIO – это метод передачи данных между двумя устройствами, в основе которого лежит использование процессора как часть маршрута данных.



Различают следующие скоростные режимы PIO:



Режим

Скорость пакетной передачи

PIO Mode 0

3.3 Мбайт/с

PIO Mode 1

5.2 Мбайт/с

PIO Mode 2

8. 3 Мбайт/с

PIO Mode 3

11.1 Мбайт/с

PIO Mode 4

16.7 Мбайт/с



Данный метод передачи данных уже не используется. Накопители IDE поддерживают более высокоскоростные способа передачи данных: DMA и UDMA.



DMA (прямой доступ к памяти, Direct Memory Access) – это режим работы, при котором устройства обменивается данными между собой или с оперативной памятью не используя при этом центральный процессор.



UDMA (Ultra DMA) – это метод обмена информацией по интерфейсу IDE, при котором контроллер самостоятельно (без участия центрального процессора) управляет передачей данных. На время обмена контроллер захватывает шину и становится master-устройством. Ultra DMA является совершенствованием метода DMA (в сторону увеличения тактовой частоты шины).



Режим

Скорость пакетной передачи

Single-Word DMA0

2.1 Мбайт/с

Single-Word DMA1

4.2 Мбайт/с

Single-Word DMA2

8.3 Мбайт/с

Multi-Word DMA 0

4.2 Мбайт/с

Multi-Word DMA 1

13.3 Мбайт/с

Multi-Word DMA 2

16.7 Мбайт/с

Ultra DMA 16

16. 7 Мбайт/с

Ultra DMA 25

25.0 Мбайт/с

Ultra DMA 33

33.3 Мбайт/с

Ultra DMA 44

44.4 Мбайт/с

Ultra DMA 66

66.7 Мбайт/с

Ultra DMA 100

100.0 Мбайт/с

Ultra DMA 133

133.0 Мбайт/с



Спецификации стандарта ATA.

Различают множество модификаций стандарта АТА. Они различаются поддерживаемыми способами передачи данных, максимальными объемами, технологиями и. т.д. Для примера приведу несколько:

ATA-1 (АТА, IDE), ATA-4 (ATAPI-4, Ultra ATA/33), ATA-5 (ATAPI-5, Ultra ATA/66), ATA-7 (ATAPI-7, Ultra ATA/133).



На данный момент интерфейс ATA является устаревшим.



Опции BIOS Setup для настройки интерфейса IDE можно найти здесь.




Добавить комментарий

Сравнительный анализ Serial ATA и IDE-дисков

Интерфейс SATA, обеспечивающий скорость обмена данных с жестким диском до 1,5 Гбит/с, имеет встроенную систему проверки целостности хранящихся данных. Благодаря появлению чипсета 875P со встроенным контроллером SATA, диски с этим интерфейсом могут подключаться непосредственно к разъему на материнской плате, без установки дополнительного контроллера. Переход на интерфейс SATA обеспечивает лучшую циркуляцию воздуха внутри системного блока, поскольку на смену широким «шлейфам» приходят тонкие кабели. Кроме того, компания Maxtor объявила о том,  что ее жесткие диски с интерфейсом Serial ATA (SATA) прошли тестирование на совместимость с чипсетом Intel 875P, рассчитанным на процессоры Pentium 4 с системной шиной, работающей на частоте 800 МГц. Тесты проводились в лабораториях компаний Intel и Maxtor.

Благодаря этому тестированию системные интеграторы и OEM-производители получили возможность использовать уже проверенные сочетания жестких дисков с интерфейсом SATA и чипсета Intel 875P.

Постепенное снижение стоимости приводов с интерфейсом Serial ATA (разница с аналогичными приводами IDE составляет на сегодняшний день менее 10%) и увеличение количества материнских плат со встроенным контроллером Serial ATA неизбежно приведет к тому, что рано или поздно с интерфейсом UltraATA придется распрощаться. Кроме того, кабели старого стандарта слишком короткие,и современные приводы довольно скоро достигнут максимальной теоретической пропускной способности интерфейса IDE в 133 Мбайт.

Тестирование производилось инженерами компьютерного отдела корпорации D&K с помощью программ, адаптированных под потоковые данные — видео и аудио.

Использовавшиеся при тестировании диски

ОписаниеSATAIDE
Пропускная способность интерфейса150 Мб/с133 Мб/с
Среднее время доступа9,4 мс
Тип подшипникаFDB (fluid dynamic bearing)
Буфер8 Мб
Скорость вращения плоскостей7200 об/мин
Уровень шума27 дБ (2,7 Бел) в режиме ожидания, 35 дБ (3,5 Бел) при поиске
Размеры (ширина х высота х глубина)102 х 26 х 147 мм
Вес630 г
Рабочая температура5-55 °C
ИнтерфейсSerial ATAIDE, поддержка UDMA/133

Конфигурация тестового компьютера


Тестовая система
Процессор4  2,8 GHz/ 800MHz /512K
Материнская платаMicro-Star MS-6758-030 875P Neo-LSR Socket478 <i875P>
Память2*512 Gb Samsung PC-3200
КонтроллерSCSI: Adaptec ASC-39320
Parallel ATA: FastTrak TX2000 ATA133, RAID 0/1/0+1
Графическая картаMatrox P750 64 mb

Внешний SCSI

дисковый массив

Medea 2*240 RTR
ОСWindows XP Pro 5. 10.2600
Service Pack 1
Драйверы
ЧипсетIntel INF Drivers 5.02.1002
Версия DirectX9.0b
Разрешение1024×768, 32 бит, 75 Гц

Массив SATA сконфигурирован на базе контроллера SATA в чипсете i875 в Raid 0-го уровня из 2 дисков SATA150 120Gb Maxtor DiamondMax Plus 9 7200rpm 8Mb. Розничная цена его на 19 ноября 2003 года составляет 112 долларов.

Массив TX2000 сконфигурирован на базе контроллера Promise FastTrak TX2000 в Raid 0-го уровня из 2 дисков IDE Maxtor 120Gb DiamondMax Plus 9 7200rpm 8Mb. Розничная цена на 19 ноября 2003 года — 102 доллара.

Массив WIN XP был сконфигурирован программно в операционной системе Windows XP SP1 в Stripe mode также из 2 дисков IDE Maxtor 120Gb DiamondMax Plus 9 7200rpm 8Mb.

Тестовая утилита Pinnacle Systems DVExpert (поставляется в комплекте с платами видеомонтажа фирмы Pinnacle) использовалась при тестировании Win XP и TX 2000. DVExpert не совсем корректно работает с интерфейсом SATA, поэтому массив SATA данной утилитой не тестировался.

Скорости чтения и записи

Данные теста были сведены в таблицу.

Режимы чтения и записи

Скорость, Мб/c
TX2000WIN XP

Dual Read

min1,34,7
среднее36,438,8
max11284

Dual Write

min0,60,6
среднее5050
max82,676,5

Single Read

min83,91,3
среднее108,276,4
max112,583,3

Single Write

min3,00,6
среднее51,448,2
max83,376,5

Массивы SATA и TX 2000 были протестированы утилитой HD Tach 2. 61.

Скорости чтения и записи

Результаты тестов Sata и TX 2000 c использованием утилиты HD Tach 2.7

Результаты испытательных тестов SATA, TX 2000 и Win XP, проведенных с помощью утилиты Storm Test (поставляется в комплекте с платами Canopus DV Storm)

Следующие два теста показывают время копирования файлов (в качестве источника и приемника использовался внешний SCSI дисковый массив Medea 2*240 RTR ).

Время копирования одного файла размером 1 Гб

Время копирования 6333 файлов общим объемом 1 Гб

Проанализировав результаты тестовых испытаний, можно сделать вывод, что Raid-массив, организованный из дисков SATA, не уступает в скорости чтения Raid-массиву, организованному из дисков IDE на контроллере Promise FastTrak TX2000, а в скорости записи даже выигрывает. Raid-массив, организованный из дисков SATA, гарантирует большую вероятность сохранения данных при переустановке системы, чем другие массивы. Кроме того при использовании Raid-массива, организованного из дисков SATA, не требуется контроллер, стоимость которого составляет около 80 долларов. Не следует сбрасывать со счета и то, что кабели SATA гораздо уже, и их использование обеспечивает лучшее охлаждение внутри компьютерного корпуса.

© Корпорация D&K, 2003

Назад в раздел

Трипп Лайт — U338000 | Tripp Lite

Die Modellnummer U338000 ist in Ihrem Land nicht verfügbar. Dies ist typischerweise auf Spannungsinkompatibilität zurückzuführen.

Wenn Sie glauben, dass dies ein Fehler ist, oder Hilfe bei dersuche nach einem für Ihr Land entwickelten Produkt benötigen, kontaktieren Sie uns bitte. [MP005]

У338-06Н-САТА-Б
Адаптер USB 3.0 SuperSpeed ​​для SATA III. ..

(7)



У338-06Н
USB 3.0 SuperSpeed-zu-SATA/IDE-адаптер…

(17)



У338-06Н-САТА-В
Адаптер USB 3.0 SuperSpeed ​​для SATA III…

(1)



U338-CF-SATA-5G
USB 3.1 Gen 1 (5 Гбит/с) на CFast 2.0 Ca…



У344-001-ХДВИ
USB 3.0 SuperSpeed ​​для DVI и HDMI-Du…

(3)



U344-001-HDMI-R
USB 3.0 SuperSpeed ​​zu HDMI Dual-Monito…

(7)



У336-000-Р
USB 3.0-zu-Gigabit-Ethernet NIC-Netzwe…

(24)



У336-002-ГБ
USB 3. 0 SuperSpeed ​​на два порта Gigabi…

(1)



У344-001-ДП-4К
USB 3.0 SuperSpeed ​​для 4K DisplayPort D…



У344-001-ХД-4К
USB 3.0 SuperSpeed ​​для 4K HDMI Dual-Mon…



У344-001-Р
Переходник USB 3.0 SuperSpeed ​​на VGA-DVI,…



У344-001-ВГА
Переходник USB 3.0 SuperSpeed ​​на VGA, 512…



У352-000-СД
Память USB 3.0 SuperSpeed ​​SD/Micro SD…

(7)



У352-000-СД-Р
Устройство чтения/записи карт памяти USB 3.0 — SD…

(9)



У338-06Н-САТА-Б
Адаптер USB 3.0 SuperSpeed ​​для SATA III…

(7)



У338-06Н
USB 3. 0 SuperSpeed-zu-SATA/IDE-адаптер…

(17)



У338-06Н-САТА-В
Адаптер USB 3.0 SuperSpeed ​​для SATA III…

(1)



U338-CF-SATA-5G
USB 3.1 Gen 1 (5 Гбит/с) на CFast 2.0 Ca…



У344-001-ХДВИ
USB 3.0 SuperSpeed ​​для DVI и HDMI-Du…

(3)



U344-001-HDMI-R
USB 3.0 SuperSpeed ​​zu HDMI Dual-Monito…

(7)



У336-000-Р
USB 3.0-zu-Gigabit-Ethernet NIC-Netzwe…

(24)



У336-002-ГБ
USB 3.0 SuperSpeed ​​на два порта Gigabi…

(1)



У344-001-ДП-4К
USB 3. 0 SuperSpeed ​​для 4K DisplayPort D…



У344-001-ХД-4К
USB 3.0 SuperSpeed ​​для 4K HDMI Dual-Mon…



У344-001-Р
Переходник USB 3.0 SuperSpeed ​​на VGA-DVI,…



У344-001-ВГА
Переходник USB 3.0 SuperSpeed ​​на VGA, 512…



У352-000-СД
Память USB 3.0 SuperSpeed ​​SD/Micro SD…

(7)



У352-000-СД-Р
Устройство чтения/записи карт памяти USB 3.0 — SD…

(9)



У338-06Н-САТА-Б
USB 3.0 SuperSpeed ​​to SATA III Кабель-адаптер с UASP, 2,5-дюймовые жесткие диски SATA, черный

(7)

У338-06Н
USB 3.0 SuperSpeed-zu-SATA/IDE-адаптер с встроенным USB-кабелем, 2,5 Zoll, 3,5 Zoll и 5,25 Zoll Festplatten

(17)

У338-06Н-САТА-В
USB 3. 0 SuperSpeed ​​to SATA III Кабель-адаптер с UASP, 2,5-дюймовые жесткие диски SATA, белый

(1)

U338-CF-SATA-5G
USB 3.1 Gen 1 (5 Гбит/с) для карты CFast 2.0 и адаптера SATA III, USB-A

У344-001-ХДВИ
USB 3.0 SuperSpeed ​​​​на DVI и HDMI-адаптер видеоэкрана с двумя мониторами

(3)

U344-001-HDMI-R
USB 3.0 SuperSpeed ​​zu HDMI, внешний графический адаптер с двумя мониторами, 512 МБ SDRAM — 2048×1152, 1080p

(7)

У336-000-Р
USB 3.0-zu-Gigabit-Ethernet NIC-Netzwerkadapter — 10/100/1000 Мбит/с, Schwarz

(24)

У336-002-ГБ
USB 3.0 SuperSpeed ​​для двухпортового адаптера Gigabit Ethernet

(1)

У344-001-ДП-4К
Адаптер USB 3. 0 SuperSpeed ​​для 4K DisplayPort с двумя мониторами для внешней видеокарты, 512 МБ SDRAM

У344-001-ХД-4К
Адаптер USB 3.0 SuperSpeed ​​для 4K HDMI с двумя мониторами для внешней видеокарты, 512 МБ SDRAM

У344-001-Р
Переходник USB 3.0 SuperSpeed ​​на VGA-DVI, 512 МБ SDRAM — 2048×1152, 1080p

У344-001-ВГА
Адаптер USB 3.0 SuperSpeed ​​to VGA, 512 МБ SDRAM — 2048×1152, 1080p

У352-000-СД
Устройство чтения карт памяти SuperSpeed ​​SD/Micro SD USB 3.0

(7)

У352-000-СД-Р
Устройство чтения/записи карт памяти USB 3.0 — SDXC, SD, SDSC, SDHC, SDHC I, SuperSpeed

(9)

IDE и SATA — разница и сравнение

IDE и SATA — это разные типы интерфейсов для подключения устройств хранения данных (например, жестких дисков) к системной шине компьютера. SATA означает Serial Advanced Technology Attachment (или Serial ATA ), а IDE также называется Parallel ATA или PATA . SATA — это более новый стандарт, и диски SATA работают быстрее, чем диски PATA (IDE). В течение многих лет ATA предоставлял наиболее распространенный и наименее дорогой интерфейс для этого приложения. Но к началу 2007 года SATA практически заменил IDE во всех новых системах.

Интерфейс ATA (ATA означает присоединение AT, где «AT» относится к IBM PC/AT, для которого он был изначально создан) развивался поэтапно из исходного интерфейса Integrated Drive Electronics (IDE) Western Digital. После введения Serial ATA в 2003 году исходный ATA был задним числом переименован в Parallel ATA.

Сравнительная таблица

Интерфейс. Диски
Сравнительная таблица IDE и SATA
IDE SATA
Преимущества Максимальная совместимость Недорогой, большой объем памяти.
Недостатки Отсутствие поддержки новых технологий, таких как собственная очередь команд и горячее подключение жестких дисков Меньшее время наработки на отказ, чем у SAS (от 700 000 до 1,2 миллиона часов использования при 25 °C), менее подходит для серверов.
Горячее подключение (добавление/удаление компонента во время работы компьютера) Интерфейс IDE не поддерживает горячее подключение SATA поддерживает горячее подключение
Скорость скорость передачи данных до 133 МБ/с Передача данных со скоростью до 6 Гбит/с
Кабель для передачи данных Лентовидная, широкая, может достигать 18 дюймов в длину Узкий, может достигать метра (примерно 3 фута) в длину. Питание и данные разделены на два соединения.
Lineage Заменено SATA Заменяет Parallel ATA (PATA), также известный как IDE
Год создания 1986 2003
Перемычки В компьютерной системе может быть более одного жесткого диска. Чтобы подключить несколько дисков IDE, вам нужно соединить ленточные кабели от одного к другому. Компьютерная система понятия не имеет, какой главный диск, с которого загружается ОС. SATA не используют перемычки. Каждый диск подключается непосредственно к материнской плате. Чтобы установить основной диск, вы можете получить доступ к настройкам из BIOS компьютера (специальное программное обеспечение, которое запускается при запуске компьютера).

Различия в кабелях и разъемах

Жесткие диски SATA (справа) и IDE (слева). У жесткого диска SATA кабель данных находится справа, а кабель питания — слева. Кабель данных IDE представляет собой ленту (слева)

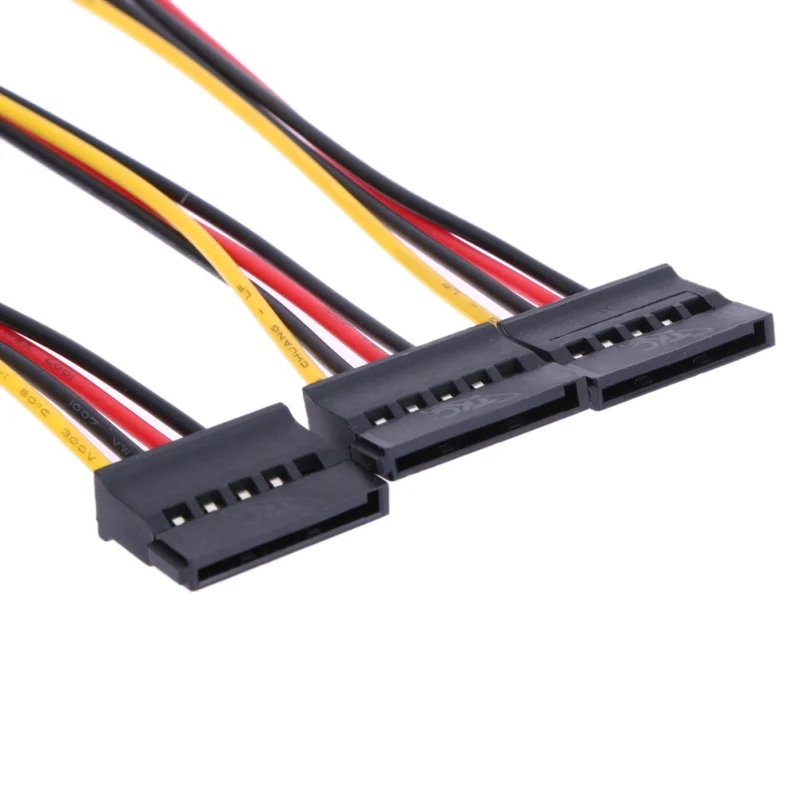

Для жестких дисков требуется кабель/соединение для передачи данных и один кабель для питания. Parallel ATA допускает длину кабеля для передачи данных только до 18 дюймов (457 мм), а SATA допускает длину кабеля до 1 м (3,28 фута). Кабели eSATA могут иметь длину 2 м.

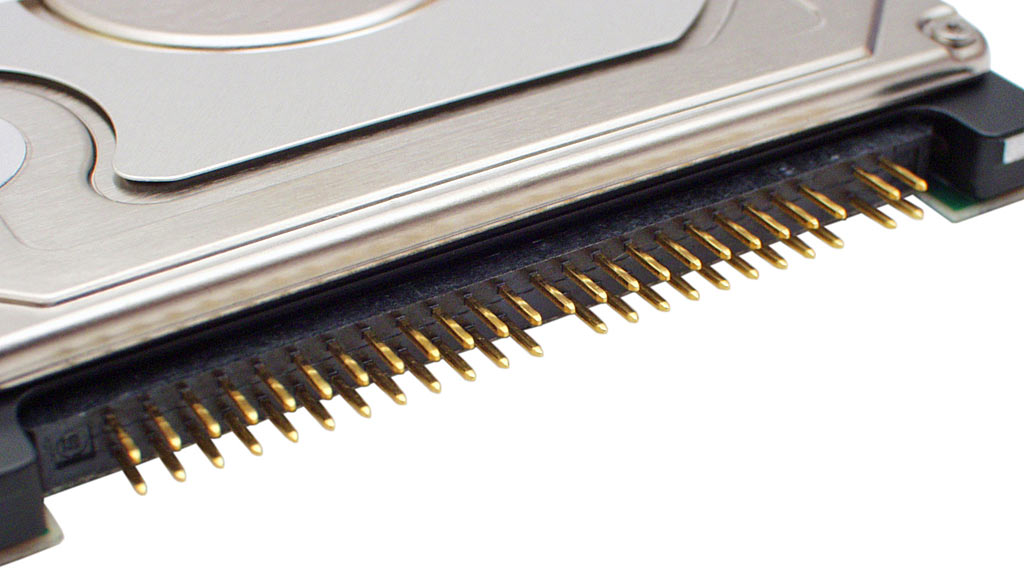

IDE состоит из 40-контактного разъема, присоединенного к ленточному кабелю. 80-контактные разъемы также были представлены позже. Разъемы черного цвета в 40-контактном разъеме, а в 80-контактном разъеме они бывают трех цветов: синий — контроллер, серый — подчиненный диск и черный — главный диск. Каждый кабель имеет два или три разъема, один разъем подключается к интерфейсу, который подключается к компьютерной системе (материнской плате), а другие подключаются к дискам.

SATA состоит из бесфланцевого разъема шириной 8 мм на каждом конце и кабеля с 7-контактным разъемом, 3 заземлениями и 4 активными линиями передачи данных в двух парах. У него есть возможность подключить только один диск, поэтому Serial ATA избавляется от конфигураций Master/Slave.

Видео

В этом видео показано, как заменить жесткий диск на настольном компьютере; он также показывает различия между соединительными кабелями SATA и IDE.

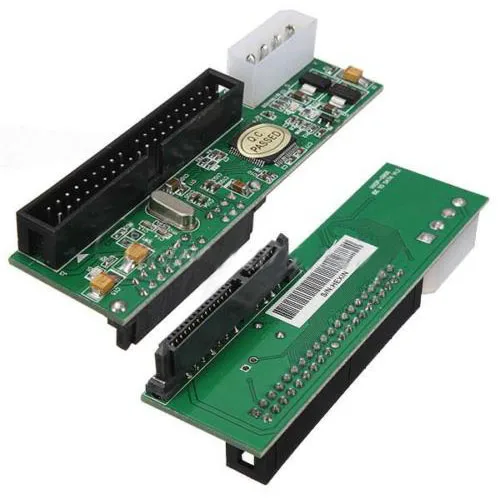

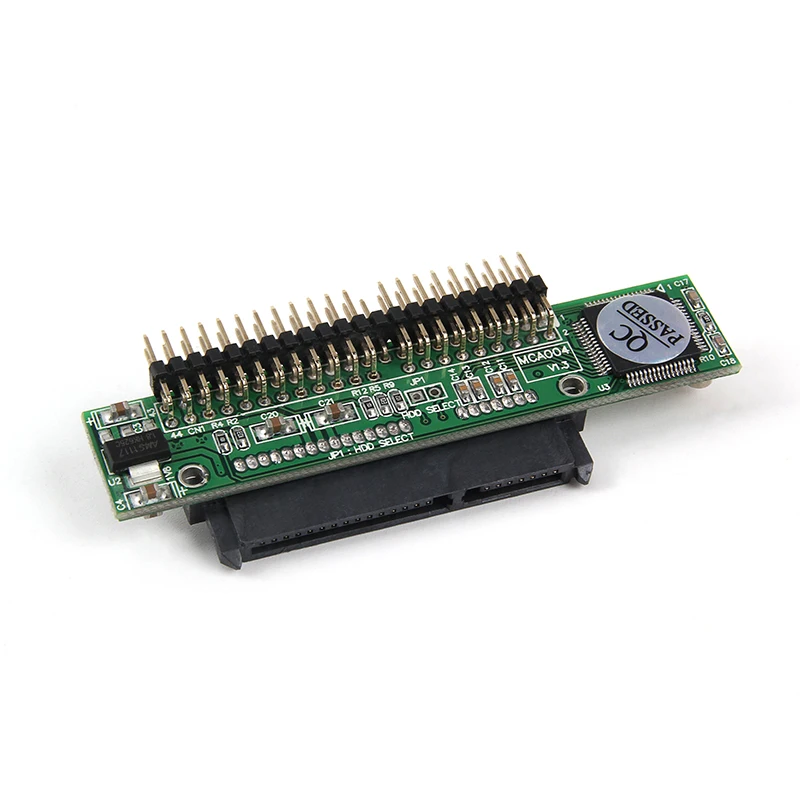

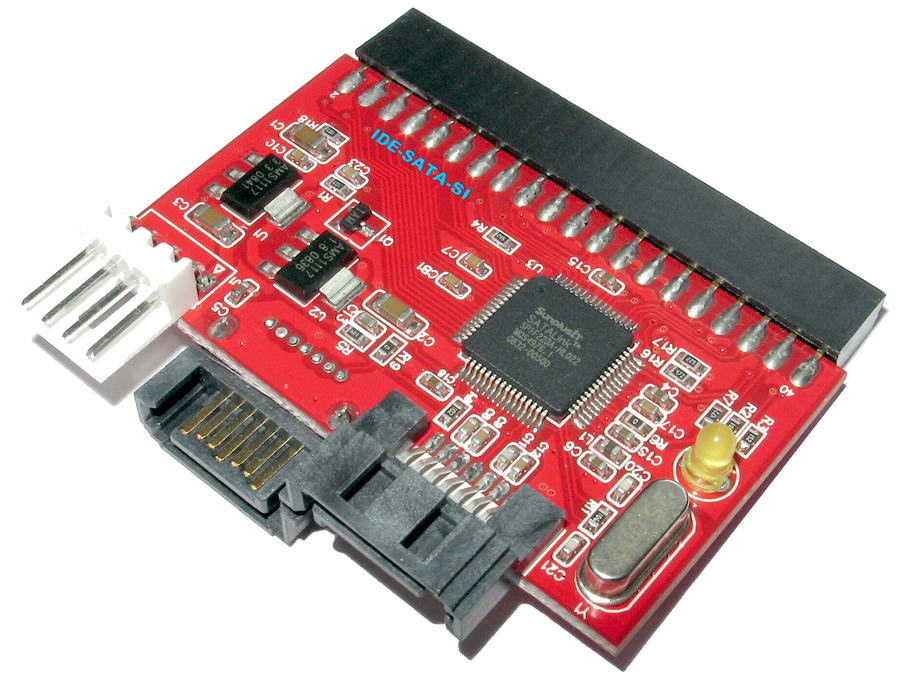

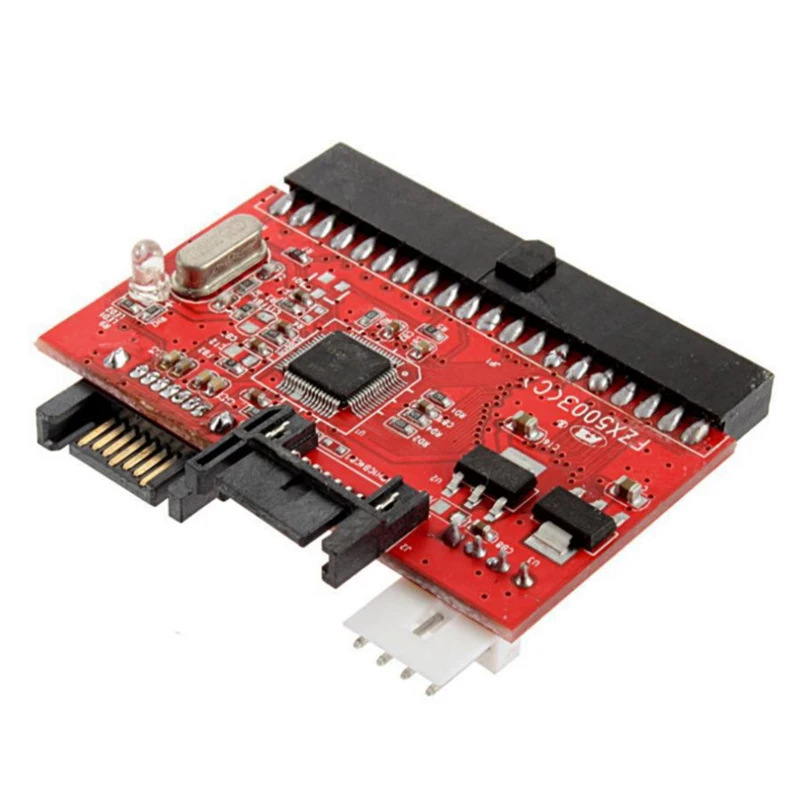

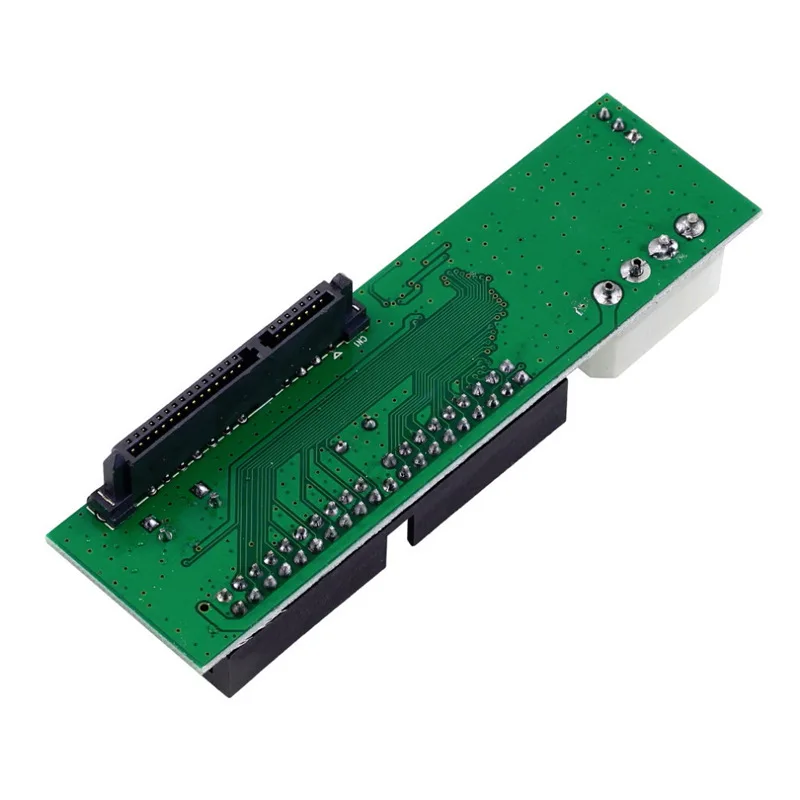

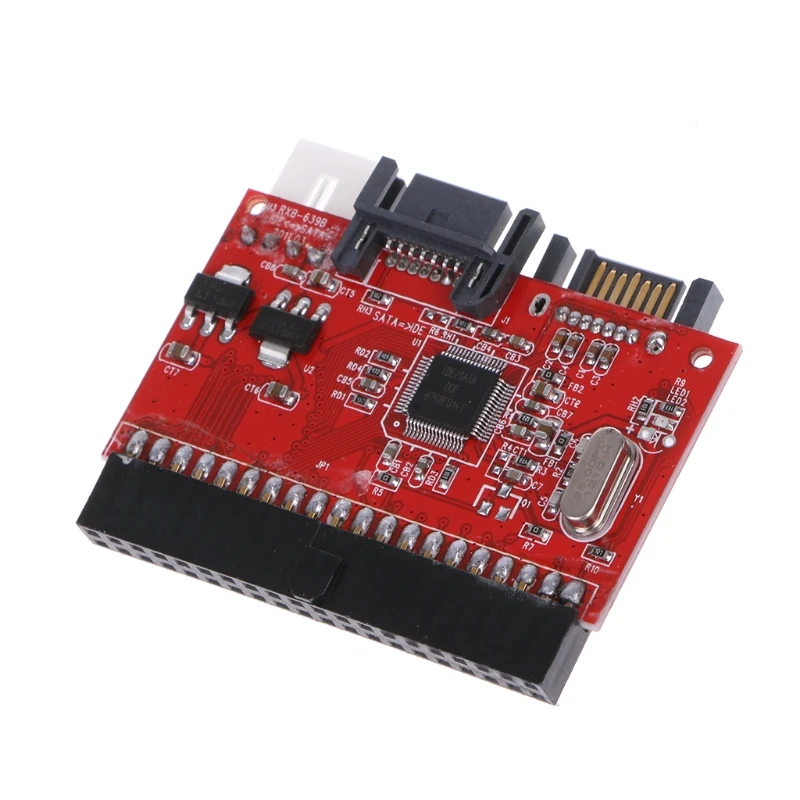

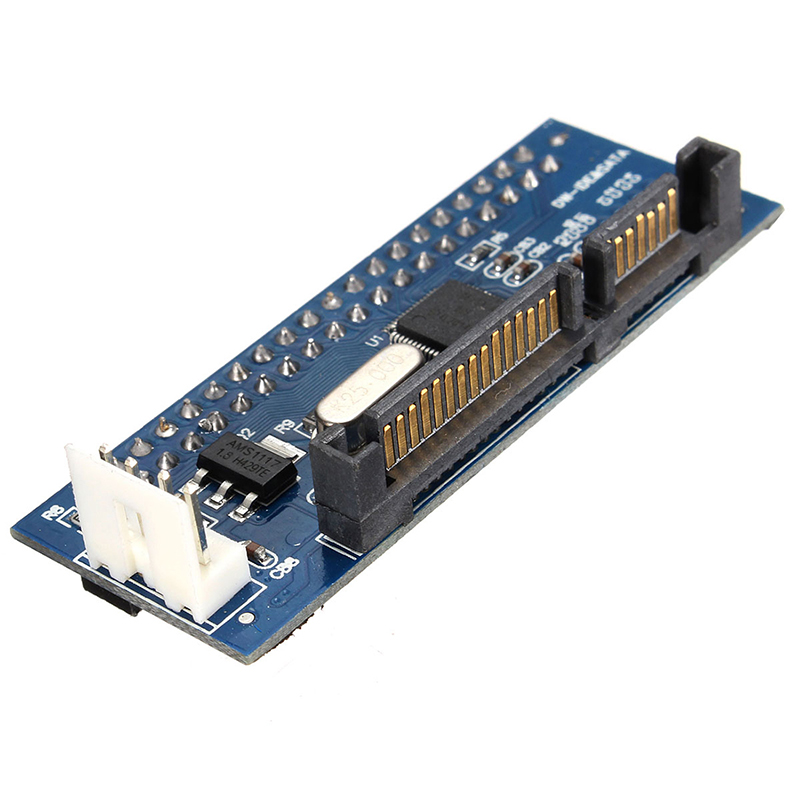

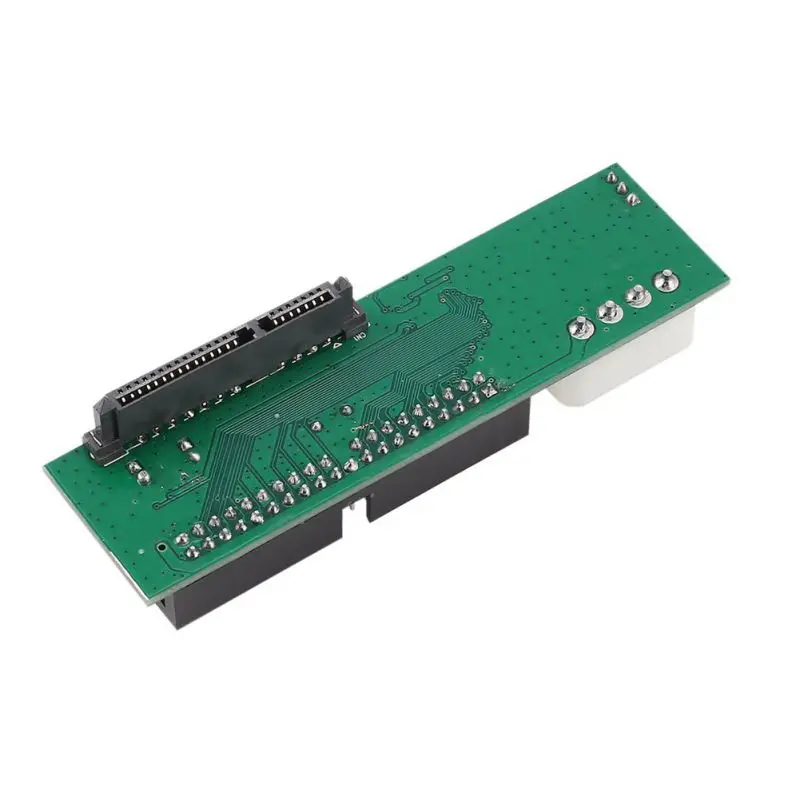

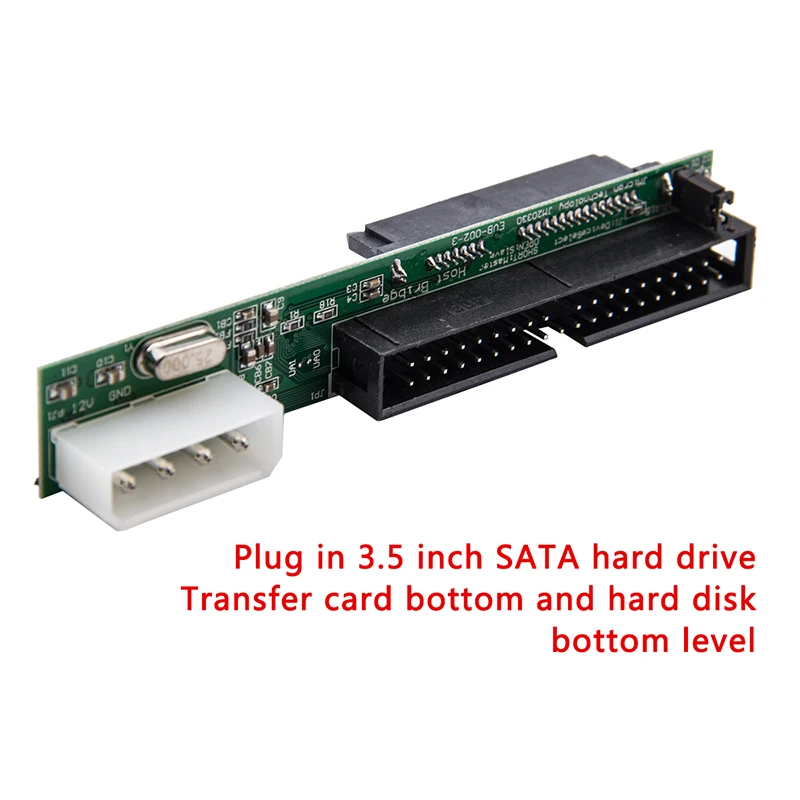

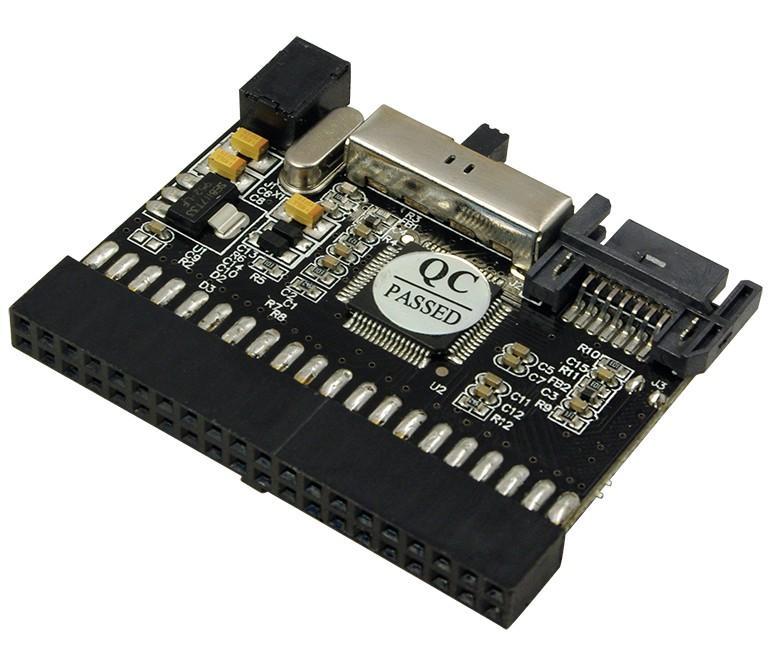

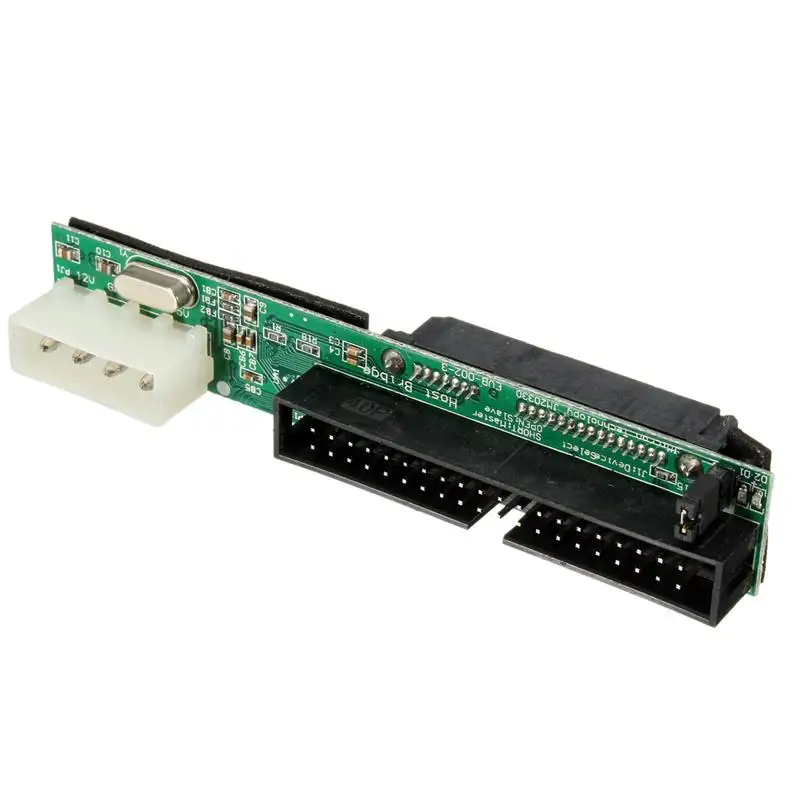

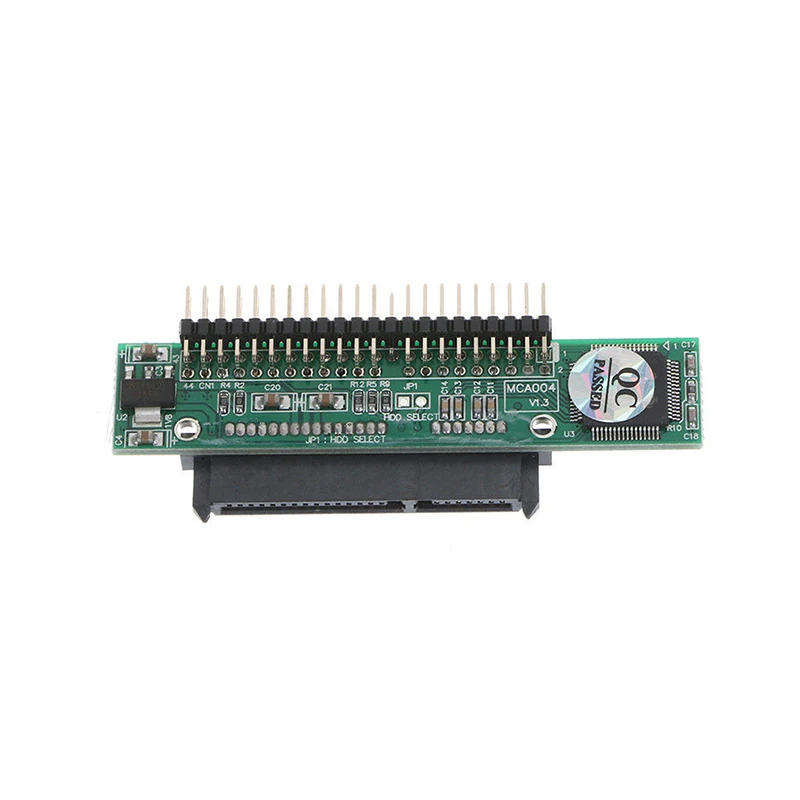

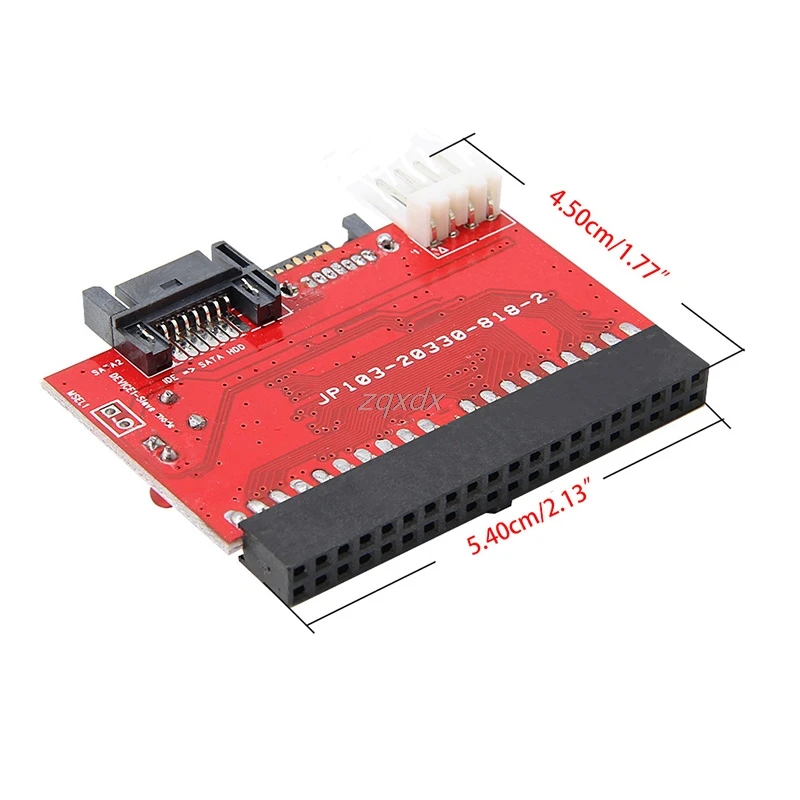

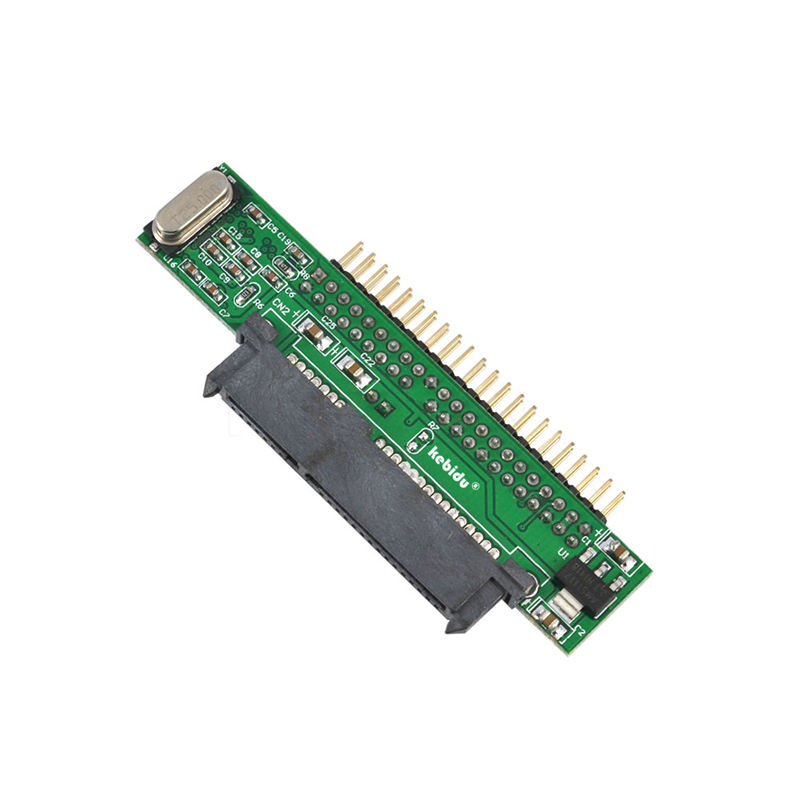

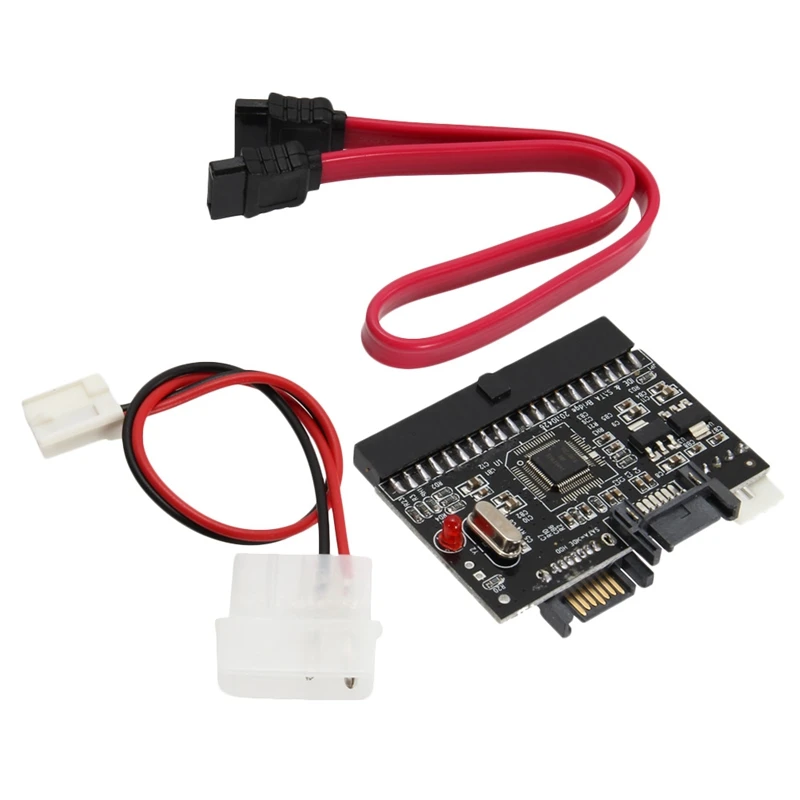

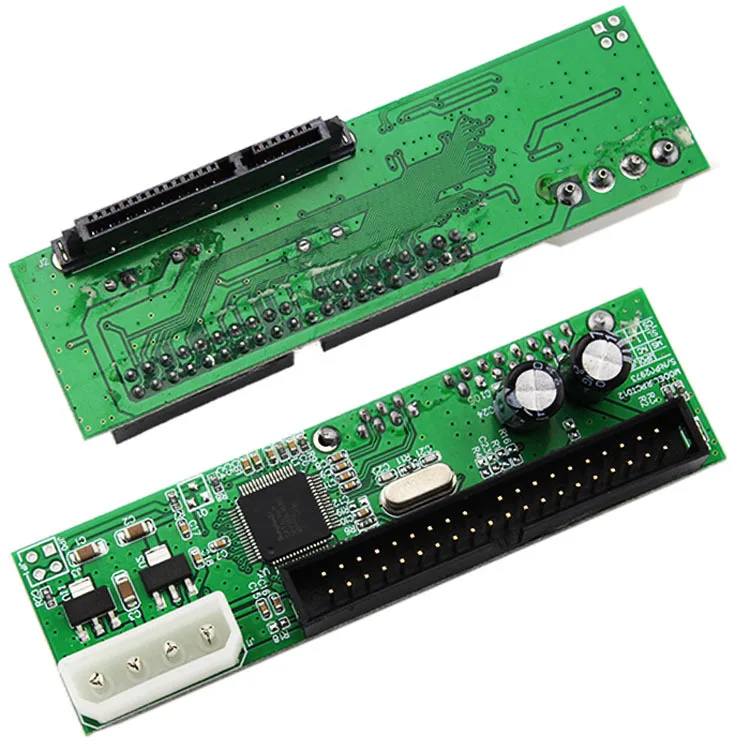

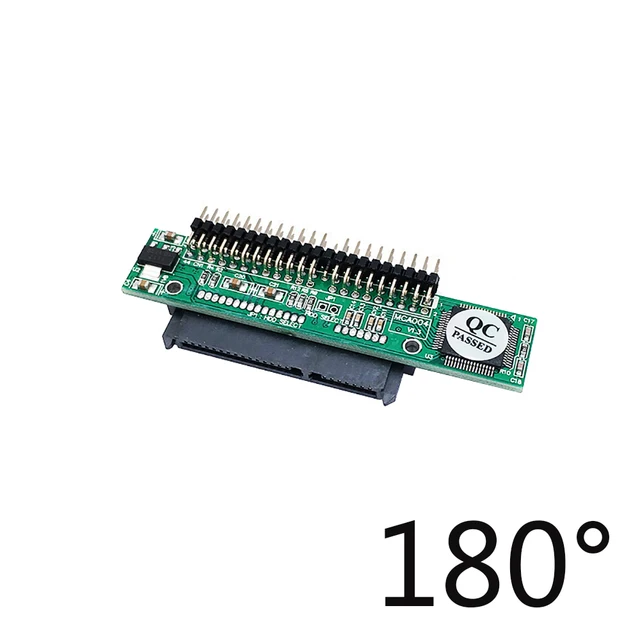

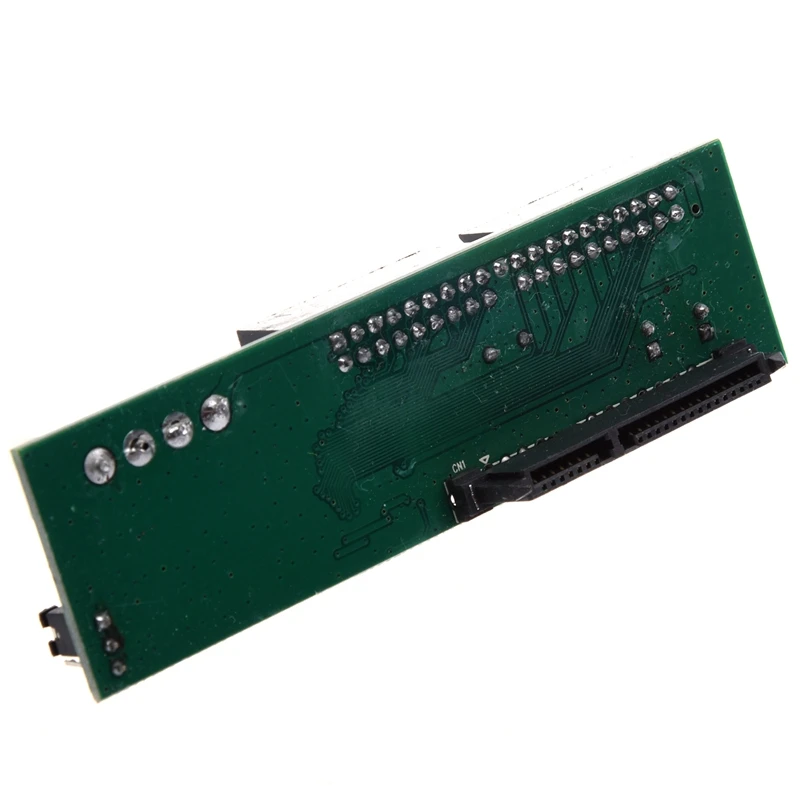

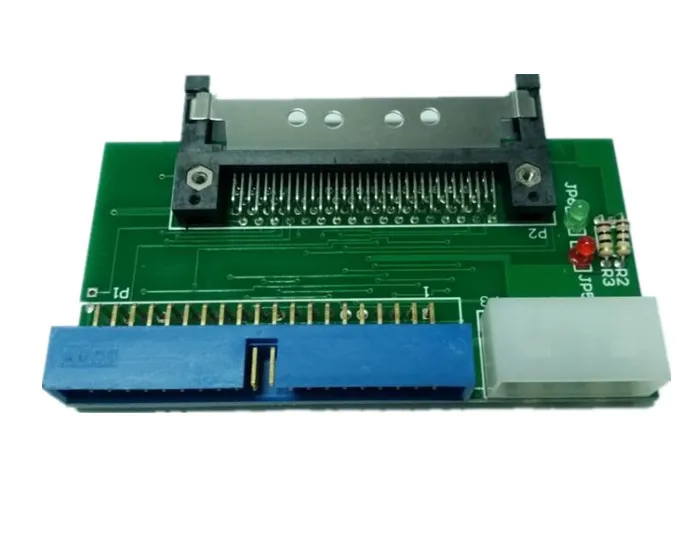

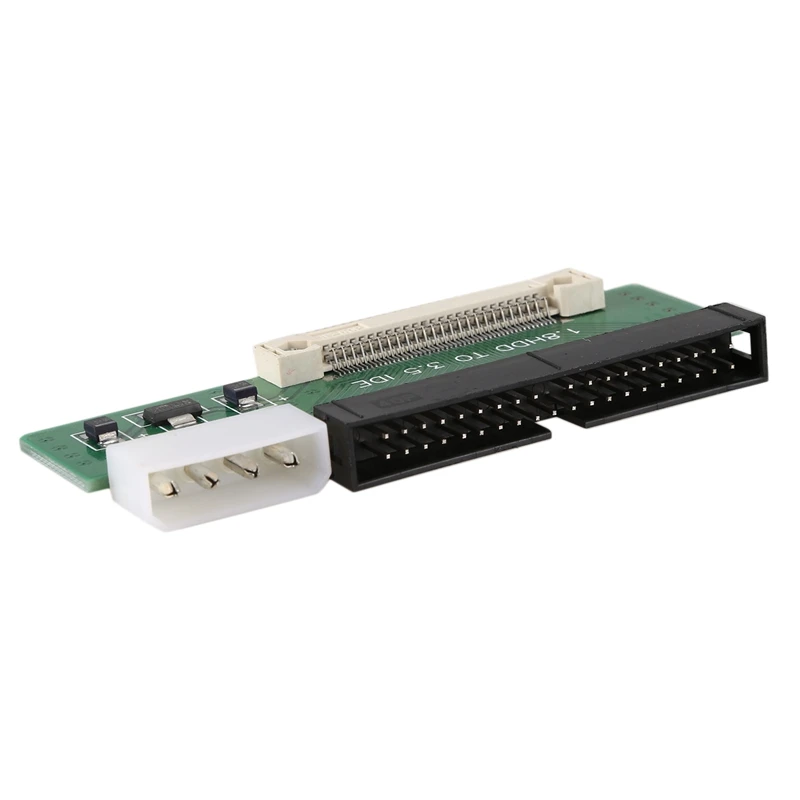

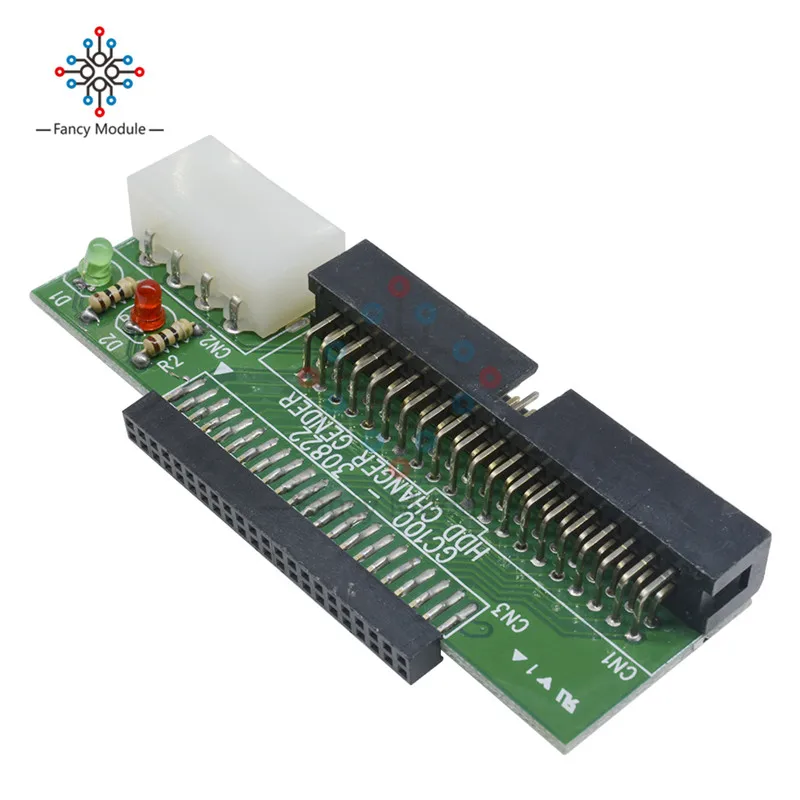

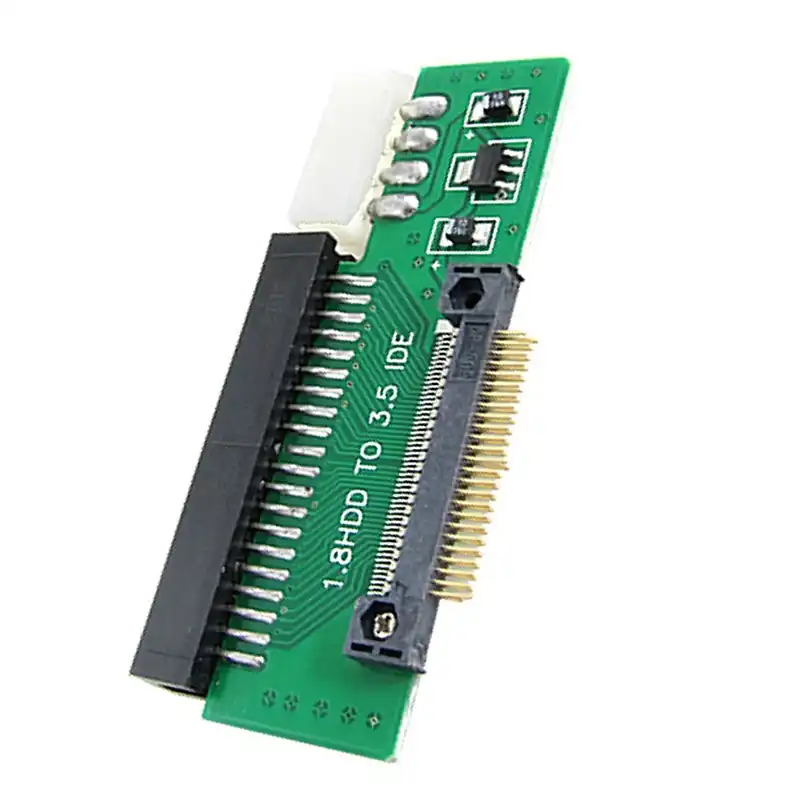

Адаптеры и встроенные материнские платы

Вы можете приобрести встроенные материнские платы, которые позволяют компьютеру использовать жесткие диски SATA и IDE. Однако в любой момент времени можно использовать только один из двух, и оба нельзя использовать одновременно. Также доступны адаптеры, которые позволяют использовать диск IDE с материнской платой SATA и наоборот. Эти адаптеры IDE/SATA маскируют базовый жесткий диск и имитируют его работу в соответствии с ожиданиями материнской платы компьютера. Обычно они стоят менее 15 долларов.

Варианты

Доступны два варианта SATA — eSATA и eSATAp. eSATA предназначен для внешнего подключения. eSATA не может подавать питание от материнской платы на жесткий диск. Чтобы преодолеть это ограничение, были представлены диски eSATAp. Порт eSATAp сочетает в себе преимущества eSATA (высокая скорость) и USB (совместимость) в одном порту.

Скорость

Скорость передачи данных для IDE составляет от 5 МБ/с до 133 МБ/с (ATA100/133). Параллельный проводной режим передачи достиг своего предела со скоростью 133 МБ/с.

SATA взлетел там, где ATA остановился в отношении скорости. Первое поколение SATA было 1,2 Гбит / с (150 МБ / с; обратите внимание, что МБ — это мега байт , а Гб — гига бит ), аналогично PATA / 133. Сегодня используются жесткие диски и материнские платы третьего поколения SATA (3.0) (выпущено 27 мая 2009 г.), 6 Гбит/с (600 МБ/с).

Эксплуатация

Воздушный поток

Широкий провод в кабелях IDE вызвал проблемы с воздушным потоком внутри корпуса. Более узкий кабель SATA обеспечивает свободный поток воздуха внутри корпуса.

Горячее подключение

Диски SATA имеют дополнительную функцию горячего подключения, что означает, что даже во время работы компьютера диски можно удалять или добавлять.

Потребляемая мощность

Дискам PATA (IDE) требуется 5 В и 12 В в настольном форм-факторе.

Диски SATA используют 5 и 12 вольт и «могут» также включать 3 вольта

, но почти все современные дисководы не используют линию 3,3 В.

Конфигурация ведущий/ведомый

SATA также отказался от конфигурации ведущий/ведомый (технически устройство 0 и устройство 1 ), используемые в накопителях IDE. При использовании PATA (IDE) для подключения двух жестких дисков к одному и тому же каналу требовалось, чтобы один из них был ведущим, а другой — подчиненным. Для аппаратного обеспечения это обычно означало установку правильных настроек перемычек.

Но шина SATA является последовательной двухточечной шиной, что означает, что к каждому каналу может быть подключено только одно устройство. Многие диски SATA могут подключаться к материнской плате через несколько портов, а диск для загрузки указывается в настройках BIOS.

Где купить

  • Диски IDE (на Amazon)
  • Жесткие диски SATA (на Amazon)
  • Адаптеры IDE/SATA

Каталожные номера

  • Wikipedia: Integrated Drive Electronics
  • Википедия: Серийный АТА
  • Как «подчинить» диск SATA, если «главный» также является SATA
  • Подписаться
  • Поделиться
  • Ссылка
  • Авторы

Поделитесь этим сравнением:

Если вы дочитали до этого места, подписывайтесь на нас:

«IDE против SATA». Diffen.com. Diffen LLC, н.д. Веб. 16 октября 2022. <>

IDE / ATA Hard Disk Drives

Категория
  • Внутреннее хранилище
    • Сплошные приводы SSD
    • SAS Hard Disk Drivels
    • 3 DISA DISK 5454545454545454545454545454545454545454545454545454545454545454545454545454545н. Канальные жесткие диски
    • Жесткие диски IDE
    • Dell Hard Drive & SSD Kits
  • External Storage
  • Storage Accessories
  • Storage Systems

Filter By:

346 Products
Manufacturer
  • APPLE
  • CMS
  • FUJITSU
  • HEWLETT PACKARD
  • Hitachi
Типы интерфейсов
  • SATA
  • IDE ATA 3,5 дюйма
  • IDE ATA 2,5 дюйма IDC44M для ноутбука
  • IDE ATA 1.8in ZIF
  • Firewire IEEE1394 iLink
Form Factor
  • 3.5inx1.0in LFF Hard Drive
  • 2.5inx9mm Fits Most laptops
  • 1.8inx8mm
  • 1.8inx5mm
Capacity
  • 300GB
  • 9GB
  • 3GB
  • 10GB
  • 20GB
Speed ​​
  • Solid State Memory
  • 7,200RPM
  • 5,400RPM
  • 4,200RPM
  • 4,500RPM (Not Used Anymore)
Condition
  • New
  • Refurbished
  • Used
Warranty
  • Full Manufacturer Warranty
  • 1 Year DiscTech
  • 5 Year Manufacturer
  • 3 года изготовления
  • 1 года изготовления
Скорость интерфейса
  • CE ATA 52 МБ/с
  • EIDE ATA
  • EIDE ATA2 16. 6MBps
  • EIDE Ultra ATA100 100MBps
  • EIDE Ultra ATA133 133MBps
Encryption/SED
Sector Size
  • 512 / 512e
RAM/Memory
  • 2MB
  • 8MB
  • 16 МБ
  • 64 МБ
  • 512 МБ
Тип продукта Широкий
  • Корпуса и лотки
  • Жесткие диски
    • Устройства ввода 905
  • Solid State Drive
custitemcompatibilitylist
  • Dell 10th Gen. 2950 / 6950

Seagate Part #/MPN: ST3250620A

Capacity: 250GB

Speed: 7,200RPM

Типы интерфейсов: IDE ATA 3,5 дюйма

Форм-фактор: Жесткий диск большого форм-фактора 3,5 дюйма x 1,0 дюйма

Электрический интерфейс: EIDE Ultra ATA100 100 МБ/с

89 долл. США.99

Hitachi Part #/MPN: HS030GA

емкость: 30GB

Скорость: 3,600RPM

Типы интерфейса: IDE ATA 1. 8IN ZIF

Типы.

Electrical Interface: Eide Ultra ATA66 66 Мбит/с

$ 18,00

Samsung Part #/MPN: HS040HB

емкости: 40GB

99844 40003 : 40GB

.0004

Типы интерфейсов: IDE ATA 1,8IN ZIF

Формальный фактор: 1,8INX5MM

Электрический границ: EIDE ULTRA ATA66 66 МБ. Емкость: 120 ГБ

Скорость: 3600 об/мин

Типы интерфейсов: IDE ATA 1,8 дюйма ZIF

Форм-фактор: 1,8 дюйма x 5 мм Электрический интерфейс

0009 eide Ultra ATA66 66 Мбит/с

$ 109,00

Samsung Part #/MPN: HS04THB

емкость: 40GB

Скорость: 4000 8

. Форм -фактор: 1,8INX5MM

Электрический интерфейс: Eide Ultra ATA100 100 Мбит/с

$ 79,00

Samsung Часть №/MPN: HS081HA

Производительность: 9

: : :

: : .80GB

Speed: 3,600RPM

Interface Types: IDE ATA 1.8in ZIF

Form Factor: 1.8inx5mm

Electrical Interface: EIDE Ultra ATA66 66MBps

$54.00

Maxtor Part # /MPN: 6L250R0

Эксплуатация: 250GB

Скорость: 7,200RPM

Типы раздела: IDE 3,5 дюйма

Формальный фактор: 3,5Inx1.0IN LFF LFF

: 3,5Inx1.0IN LFF

0004

Electrical Centerface: Eide Ultra ATA133 133 Мбит/с

$ 109,00

SEAGATE Part #/MPN: ST3750640A

емкость: 750GB

: 750GB

: 750GB

: 750GB

.

Электрический интерфейс: EIDE Ultra ATA100 100 МБ/с

0009

емкость: 80GB

СКОРОСТЬ: 7,200RPM

Типы границ: IDE ATA 3,5IN

Формульный фактор: 3,5INX1.0IN LFF Hard Hrive

: 3,5INX1.0IN LFF Hard Hrive

: 3,5INX1.0IN LFF. Ultra ATA100 100 Мбит/с

$ 81,00

Seagate Part #/MPN: ST380021A

Вместимость: 80GB

Скорость: 7 200RPM

.0009 IDE ATA 3,5IN

Формальный фактор: 3,5INX1.0IN LFF ТАРКИЙ ДРУГ

ЭЛЕКТРИЧЕСКИЙ БЕЗПАВЛЕНИЕ: EIDE ULTRA ATA100 100 Мбит/с

$ 89,00

SEAGAT 320 ГБ

Скорость: 7200 об/мин

Типы интерфейсов: IDE ATA 3,5 дюйма

Форм-фактор: 3,5 дюйма x 1,0 дюйма Электрический интерфейс 90 0 0 Жесткий диск LFF03 90 0:004

9 eide Ultra ATA100 100 Мбит/с

$ 169,00

Samsung Part #/MPN: HS082HB

емкость: 80GB

Скорость: 4000 8

. Форм-фактор: 1,8 дюйма x 5 мм

Электрический интерфейс: EIDE Ultra ATA66 66 МБ/с

109,00 долл. США

Номер по каталогу Seagate/MPN: ST320014A :

4 Емкость0009 20GB

Скорость: 5,400 об / мин

Типы раздела: IDE ATA 3,5 дюйма

Формальный фактор: 3,5INX1.0IN LFF Hard Drip

9999999999999999999999999999. Электрика

Seagate Part #/MPN: ST320011A

Эксплуатация: 20GB

Скорость: 7,200RPM

Типы интерфейсов: IDE ATA 3.5IN

Формальный фактор: IDE ATA 3.5in

: 9000.0009 3.5inx1.0in LFF Hard Drive

Electrical Interface: EIDE Ultra ATA100 100MBps

$89.00

Seagate Part #/MPN: ST3650640A

Capacity: 650GB

Speed: 7,200RPM

Типы интерфейсов: IDE ATA 3,5 дюйма

Форм-фактор: Жесткий диск большого форм-фактора 3,5 дюйма x 1,0 дюйма

Электрический интерфейс: EIDE Ultra ATA100 100 МБ/с

94 $0004

Western Digital Part #/MPN: WD1600JB

емкость: 160GB

Скорость: 7,200RPM

Типы интерфейса: IDE ATA 3,5IN

ФОКЛЮЧЕЙ: 9000IN IDE. Hard Drive LFF

Электрический интерфейс: Eide Ultra ATA100 100 Мбит/с

$ 29,99

Hitachi Part #/MPN: 14R9164

емкость: 60GB

: 60GB

.0009 7,200RPM

Interface Types: IDE ATA 2.5in IDC44M for laptop

Form Factor: 2.5inx9mm Fits Most laptops

Electrical Interface: EIDE Ultra ATA100 100MBps

$89.00

Hitachi Part #/ MPN: 0A26587

емкость: 100 ГБ

Скорость: 7,200RPM

Типы раз гралов.0009 2.5inx9mm Fits Most laptops

Electrical Interface: EIDE Ultra ATA133 133MBps

$169.00

Super Talent Part #/MPN: FZM28GW18P

Capacity: 128GB

Speed: Solid State Memory

Типы интерфейсов: IDE ATA 1,8 дюйма ZIF

Форм-фактор: 1,8 дюйма x 5 мм

Электрический интерфейс: EIDE ATA

$215,00

4 Seagate Part #/MPN: ST3320620A

Смотайте: 320GB

Скорость: 7,200RPM

Типы раздела: IDE ATA 3,5IN

.

Electrical Interface: Eide Ultra ATA100 100 Мбит/с

$ 89,00

SEAGATE PART #/MPN: ST980815A

емкость: 80GB

SPEEP: 5,4008 : 80GB

9 .0004

Типы интерфейсов: IDE ATA 2.5IN IDC44M для ноутбука

Формальный фактор: 2,5INX9 мм подходит

емкость: 750GB

Скорость: 7,200 об / мин

Типы раздела: IDE ATA 3,5 дюйма

Формальный фактор: 3,5INX1.0in LFF.0004

Electrical Interface: EIDE Ultra ATA100 100MBps

$159.00

Hitachi Part #/MPN: 0A25830

Capacity: 60GB

Speed: 7,200RPM

Interface Types: IDE ATA 2,5 дюйма IDC44M для ноутбука

Формальный фактор: 2,5INX9 мм подходит для большинства ноутбуков

Электрический интерфейс: Eide Ultra ATA100 100MBPS

$ 175.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
