Длина кривой в coreldraw: Простой расчет длины кривых в редакторе Corel Draw

Простой расчет длины кривых в редакторе Corel Draw

03.03.2021PC0130

Как рассчитать длину кривых в Corel Draw

Простой расчет длины кривых в редакторе Corel Draw

Чтобы самостоятельно рассчитать стоимость лазерной резки, нужно вычислить длину кривых. Узнайте, как это сделать в Corel Draw двумя способами.

Для заказа лазерной или фрезерной резки необходимо подготовить рабочий файл. Как правило, для этого используется редактор векторной графики Corel Draw. Программа позволяет создавать «с нуля» и редактировать готовые макеты, производить необходимые вычисления.

SanM Curve Info 2

Удобный макрос, который показывает
площадь, периметр, количество узлов и путей кривой,
а так же площадь и периметр каждого из путей.

Совместимость: CorelDRAW X3 – Х8.

Макрос CorelDRAW для вычисления периметра и площади

Информация отображается в тех единицах, которые установлены у вас в CorelDraw.
Единицы измерения соответствуют единицам документа.

Area – это площадь фигуры

Length – периметр фигуры

Nodes Count – количество узлов кривых

Установка макроса для Corel Draw:

СКАЧАТЬ, распокавать ZIP и скопировать файл макроса в папку  GMS
(C:Program FilesCorelCorelDRAW Graphics Suite 13 (16)DrawGMS).

Работа, как включить макрос в Кореле:

ВЫБОР КРИВЫХ

Выделить указателем один объект (не группу),
несколько объектов можно  объединить в один (командой Ctrl+L).
(Текст должен быть преобразован в одну кривую)

ПРИМЕНЕНИЕ МАКРОСА

Выбрать меню Инструменты -> Visual Basic -> Воспроизвести…

В нижней части отrрывшегося окна “Макросы CorelDRAW”
найти в списке “Macros in:” нужный нам SanM_CurveInfo  — при этом сверху появится в “Macro name” GetInfo.
Нажать “Run”.


Если всё сделано правильно, то в окошке “Curve info” покажется площадь (Area) и периметр (Lenght).



Сделать кнопку для быстрого доступа для макроса

Меню Инструменты (Tools) -> Параметры (options) -> Настройка (customization) -> Команды (commands), выбрать “Макросы” (“macros”).




Теперь для удобства нужно перетащить мышкой макрос из окошка на любое место Панели инструментов.

Перед перетаскиванием можно воспользоваться вкладкой “Вид” и изменить отображение значка или поменять название

Осталось нажать кнопку ОК, чтобы закрыть окошко Параметры.

Установка завершена, пользуйтесь.
Теперь CurveInfo всегда под рукой и для его запуска достаточно выделить объект и кликнуть на иконку.


Расчет длины кривых

Чтобы рассчитать стоимость резки, необходимо знать протяженность линий. Это значение умножается на цену одного метра. Измерить длину реза в Corel Draw несложно. Для этого достаточно выполнить несколько простых действий:

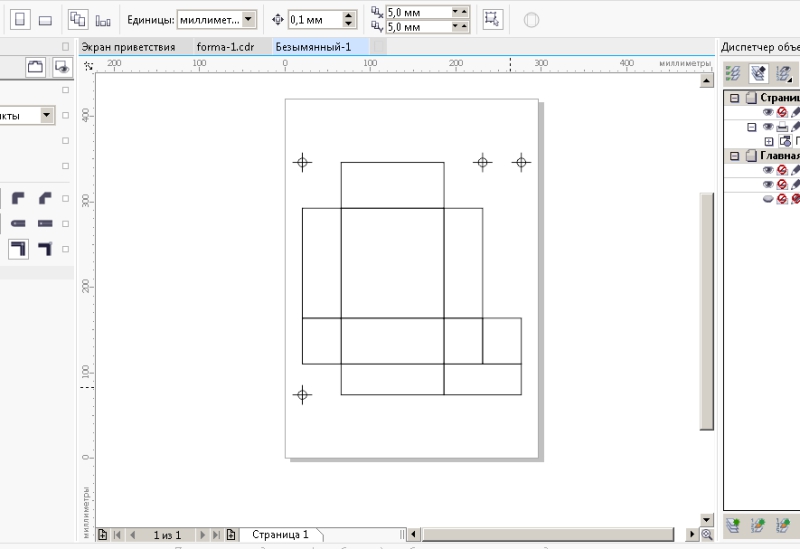

1. Откройте в программе файл с объектом, для которого необходимо вычислить длину линий и выделяем его
2. .
3. Если файл содержит несколько отдельных объектов, их необходимо сначала объединить, чтобы узнать общую длину кривых. Для этого используется кнопка «Объединить», расположенная на панели с инструментами.

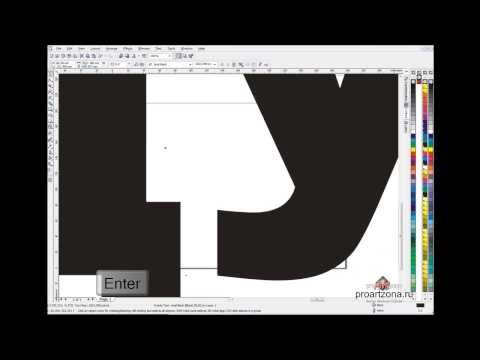

5. Нажмите комбинацию клавиш Ctrl+Q, тем самым вы переведете текст в кривые. Это же действие можно выполнить другим способом: выделить текст, выбрать в меню «Объект» > «Преобразовать в кривую».
7. Выделите трансформированный объект и наведите на него курсор. Кликните правой клавишей мыши. В появившемся меню выберите пункт под названием «Свойства объекта» или нажмите комбинацию Alt+Enter. Свойства объекта отобразятся на панели справа.
9. Нажмите на кнопку «Перейти к свойствам кривых» (пятая в верхнем ряду).

Как узнать линию реза с помощью макроса «Периметр»

Перед установкой плагина распакуйте скачанный zip-архив, закройте графический редактор, если до этого вы использовали программу, и переместите файл Perimlength_ru_1_3. gms в папку с установленным Corel Draw. Добавить кнопку макроса на панель инструментов можно следующим образом:

1. Запустите Корел.
2. Зайдите в настройки: «Инструменты» > «Параметры» (или Ctrl+J).
3. Выберите «Рабочее пространство» > «Настройки» > «Команды».
4. В выпадающем списке макросов найдите Perimlength.perimeter_len.
5. Перетяните макрос за значок в любую область на панели инструментов.
6. Подтвердите действие в окне «Параметры» нажатием кнопки «Ок».

Теперь откройте любой макет, выделите все объекты и нажмите на добавленную кнопку макроса. Цвет линий поменяется на желтый, а в верхнем правом углу появится окно с расчетами.

Рейтинг

( 1 оценка, среднее 5 из 5 )

Комментарии⁰ Поделиться:

Загрузка .

..

Search for:

«Шашечки» для рекламного модуля службы такси

В этом уроке покажем как быстро и просто нарисовать «шашечки» для такси.

Пример HTML-страницы

Можно попробовать нарисовать пару квадратов и применив эффект перетекания, расположить их по окружности. Но при этом способе квадраты не будут деформироваться в форму трапеции по мере уменьшения радиуса окружности.

Самый простой способ нужного расположения шашечек – использование специально созданной кисти.тИнструментом «разлинованная бумага» или инструментом «прямоугольник» рисуем 4 квадрата и закрашиваем их. Для наглядности пока выбираем желтый и черный цвета. Рисуем дугу, соответствующую половине окружности нужного диаметра. Например, выбираем диаметр окружности равный 100 мм.

Выделяем дугу окружности, преобразовываем ее в кривую.

В окне «Свойства объекта» во вкладке «Кривая» отображено значение длины полуокружности – то есть длины опорного пути, по которому и будет размещена создаваемая кисть.

Выделяем основу кисти и многократно копируем элементы. Это можно сделать, как в окне преобразования объектов, так и с помощью команды «шаг и повтор».


Группируем объекты и устанавливаем размер группы объектов равным длине полуокружности. Не забываем включить флажок пропорционального изменения размера.

Выделяем эту группу, открываем окно настроек эффекта «Художественное оформление» и нажимаем на иконку с изображением дискеты. В диалоговом окне выбираем тип мазка «кисть» и задаем имя новой кисти.




Выделяем созданную ранее полуокружность, в окне настройки эффекта «Художественное оформление» выбираем кисть и применяем ее.





Полученную группу объектов можно копировать, отразить зеркально по горизонтали и по вертикали и выровнять две группы относительно друг друга.

Можно применить созданную кисть и к полной окружности без учета ее длины. Но тогда кисть-«шашечки» будет растягиваться на всю длину окружности и результат будет несколько искажен.

Если необходимо располагать подобного рода кисти по кругу, лучше сразу посчитать длину этой окружности, вспомнив формулу L = πD = 2πr или же преобразовать окружность в кривую и посмотреть длину кривой в том же окне «Свойства объекта».

Длина кисти должна соответствовать длине опорной кривой или быть ей пропорциональна. Тогда все элементы кисти займут свои места вдоль опорного пути без искажений.

Если необходима другая цветовая гамма шашечек, достаточно выделить с помощью команды меню «Правка» > «Поиск и замена» все объекты нужного цвета, например желтого, и заменить его на новый цвет. В диалоговом окне мастера поиска и замены легко пипеткой выбрать исходный цвет и определить в цветовой палитре новый цвет.

Для завершения работы добавим изображение машины, текст или другие элементы дизайна.

Необязательно ограничиваться только окружностями. Можно те же «шашечки расположить и вдоль любой произвольной кривой или волнистой линии. А еще можно разнообразить цвета. Главное – сопоставлять длину опорного пути и длину заготовки кисти. Тогда «шашечки» будут аккуратными, без деформаций и искажений.

Ссылка на источник

Пример HTML-страницы

Основы рисования и трассировки 101 Использование CorelDRAW. Часть 3

Возможно, вы новичок в рисовании и трассировке в CorelDRAW. Ниже приведены основы работы с объектами и узлами, включая описания.

Узел  – Узел представляет собой соединение или точку соединения между двумя сегментами линии, например, в углах прямоугольника. Вы размещаете узлы с помощью инструмента рисования, такого как инструмент Безье, везде, где вы хотите, чтобы линия изменила направление. Управляющий узел расположен в конце линии.

Bezie r инструмент для рисования  – позволяет непрерывно удалять узлы каждый раз, когда вы щелкаете мышью.

Чертежи могут иметь как  прямые линии , так и  кривые линии .

Существует три типа узлов для кривых, упрощающих рисование и трассировку:

Узел вершины  – позволяет делать крутые повороты от узла до узла до места после него. Это гибкий тип узла. Я установил его, чтобы показать квадрат для этого типа узла.

Гладкий узел  — Гладкий узел обеспечивает плавный переход от сегмента линии перед узлом к ​​после него. Вы заметите, что ручки управления, которые изменяют кривую, всегда находятся прямо напротив друг друга. Однако он может иметь разное расстояние ручки для каждого узла, изменяя только форму сегмента линии, которым он управляет. Следовательно, кривая будет гладкой, но не обязательно симметричной. Я установил этот тип узла, чтобы показать раунд.

Симметричный узел  – этот тип узла также имеет плавный переход сегмента линии. Однако, когда вы тянете управляющую рукоятку, другая рукоятка перемещается на ту же длину от узла. Тем не менее, оба сегмента линии, до и после узла, будут иметь похожий или симметричный вид кривой. Этот тип узла представлен ромбовидной формой.

Преобразование прямых линий в кривые

После рисования одной или нескольких линий выберите узел в конце линии, которую вы хотите сделать кривой. На панели инструментов вверху щелкните изогнутую линию. Теперь вы можете манипулировать линией в желаемой форме. Вы заметите в видео, что теперь я могу захватить линию с помощью инструмента «Форма» в любом месте вдоль линии, и когда я наведу курсор в нужное место, он превратится в «s». Теперь я могу превратить линию в кривую.

Совет для экономии времени: если вы хотите, чтобы некоторые линии были кривыми, выберите все узлы, которые будут превращены в кривые, выбрав первый узел, затем, удерживая нажатой клавишу Ctrl, выберите все остальные узлы, которые вы хотите хотите быть включенным; или, удерживая нажатой клавишу Shift, выберите первый и последний узел в непрерывной линии, которую вы хотите выделить; или с помощью инструмента «Указатель» выберите объект, щелкните инструмент «Форма» и выделите все узлы, которые вы хотите выделить. Теперь вы готовы превратить все эти линии в кривые, нажав на кривую на панели инструментов.
