Как устроен цифровой зеркальный фотоаппарат — Мегаобучалка

Корпус фотоаппарата.

Это светонепроницаемая коробка, внутри которой расположен чувствительный к свету фотоэлемент – матрица фотоаппарата. Помимо матрицы в корпусе в монтирована вся управляющая электроника, глазок видоискателя и прочие органы управления.

Объектив

Помимо всего на корпусе установлен объектив, через который на матрицу проецируется пучек света. Объектив обычно представляет собой сложную конструкцию с набором линз. Линзы могут быть пластиковыми, а могут быть выполнены из стекла. Как правило, в дорогих объективах используются только линзы сделанные из специального оптического стекла.

Затвор

Основным препятствием для светового потока на пути к матрице является Затвор. Затвор это сложное техническое устройство, которое за счет своего открытия пропускает световой поток внутрь фотокамеры. Затвор открывается на определенное время, которое устанавливается самим фотографом или автоматикой фотоаппарата. Время открытия затвора называется Выдержкой. Выдержка затвора может быть короткой, а может быть длинной. Короткие выдержки могут равняться 1/4000 секунды, а длинные достигать 30 секунд.

Как устроен цифровой зеркальный фотоаппарат

Как ни хочется признавать, но уроки, которые представлены в журнале, немного устарели по наполнению некоторых материалов. Вот для урока 1 явно не хватает рисунка цифрозеркалки. Исправляю этот недостаток.
Устройство зеркального цифрового фотоаппарата — это фото камера, в которой объектив видоискателя и объектив для захвата изображения один и тот же, также в фотоаппарате используется цифровая матрица для записи изображения. В не зеркальном фотоаппарата в видоискатель попадает изображение из отдельного маленького объектива, чаще всего находящийся над основным. Отличие также имеется и от обычного устройства фотоаппарата (мыльницы), где отображается на экране изображение, попадающее непосредственно на матрицу.

В обычном устройстве зеркального цифрового фотоаппарата свет проходит через объектив (цифра 1 на рисунке). Затем он достигает диафрагмы, которая регулирует его количество (читайте об этом в статьях на ФотоПапе — цифра 2 на рисунке), затем свет доходит до зеркала в устройстве зеркального цифрового фотоаппарата, отражается и проходит через призму (цифра 4 на изображении), чтобы перенаправить его в видоискатель (цифра 5 на картинке).

Диафрагма фотоаппарата — это характеристика, которая влияет сразу на два свойства изображения: светосилу (количества света, проходимого внутрь фотоаппарата) и глубину резкости (расстояние от камеры между ближней и дальней границами, предметы в котором находятся в фокусе, то есть четко видны и не размыты).

Физически диафрагма фотоаппарата — это описание диаметра открытого отверстия внутри объектива. Мы упоминали в предыдущих статьях (раздел фото статьи), что диафрагма фотоаппарата —

это тонкие металлические лепестки, находящиеся по кругу вдоль обода объектива. В момент съемки они могут закрывать поток света, соединяясь и образовывать малый диаметр.

Информационный экран добавляет к изображению дополнительную информацию о кадре и экспозиции (зависит от модели фотокамеры).
В момент, когда происходит фотографирование, зеркало устройства фотоаппарата (цифра 6 на изображении) поднимается, открывается затвор фотоаппарата (цифра 7). В этот момент свет попадает прямо на матрицу фотоаппарата и происходит экспонирование кадра — фотографирование. Затем закрывается затвор, обратно опускается зеркало, и фото камера готова к следующему снимку. Необходимо понимать, что весь этот сложный процесс внутри происходит за доли секунды. Это и есть устройство зеркального цифрового фотоаппарата.

C самого создания первого устройство фотоаппарата, основная схема работы его почти не изменилась. Свет проходит через отверстие, масштабируется и попадает на светочувствительный элемент внутри устройства фотоаппарата. Будь это пленочной камерой или зеркальной цифровой фотокамерой.
В чем же разница в устройстве зеркального цифрового фотоаппарата и чем он так хорош?
Отличие устройства зеркального фотоаппарата от не зеркального в наличии специального зеркала. Это зеркальце позволяет фотографу видеть в видоискателе абсолютно такую же картинку, которая попадает на плёнку или матрицу.

megaobuchalka.ru

Устройство цифрового фотоаппарата и принцип работы

Цифровой фотоаппарат это современный инструмент дающий хороший способ создавать яркие и интересные фотографии, способные производить на человека сильные впечатления от цифровых фотографий. Но чтобы раскрыть творческий потенциал, нужно знать устройство цифрового фотоаппарата и уметь пользоваться цифровой зеркальной фотокамерой.

[my_gbolshoy]

На фото: Цифровой зеркальный фотоаппарат и его узлы в разрезе

Устройство цифрового зеркального фотоаппарата (азы)

[my_gbolshoy]

Фотографировать цифровой зеркальной фотокамерой, на сегодняшний день — это здорово. Но чтобы получать превосходный результат, нужно быть у «руля», а значит знать устройство цифрового фотоаппарата и контролировать все его возможности и работу его узлов.

Наверное хватит лирики, давайте начнем. Так что же в черном корпусе цифровой фотокамеры? Какое оно устройство цифрового фотоаппарата?

На фото: разрез — схема с описанием основных узлов, элементов и механизмов цифровой зеркальной фотокамеры

Как я рассказывал раньше на странице Устройство камеры — Пленочный фотоаппарат об элементах и узлах пленочных фотокамер и принципиальных отличий цифрового фотоаппарата от пленочного — нет. Вот все главные узлы цифровой камеры:

Объектив;
Затвор;
Диафрагма;
Выдержка;
Фотовспышка;
Зеркала;
и т.д.

Все основные элементы и узлы в цифровом фотоаппарате остались неизменными, всего лишь чуть-чуть подверглись конструктивным изменениям. Да и сама форма корпуса фотоаппарата остается неизменной более 150 лет. Да, в цифровом фотоаппарате добавилось много современных узлов — примочек позволяющих делать снимки красивее.

— Принцип работы цифрового фотоаппарата —

[my_naitivnyitext]

Цифровая зеркальная фотокамера — это фотоаппарат, созданный на всех основных принципах работы одно объективной, зеркальной фотокамеры, которые использовались раньше в пленочной фотографии.

Цифровые камеры в основном работают совершенно идентично пленочным, но в отличие от пленки в них используют светочувствительный элемент — цифровое запоминающее устройство матрицу и процессор управления элементами диафрагма, выдержка, вспышка, другие узлы и т.д.

Эти фотоаппараты оснащены множеством дополнительных функций (обеспечиваемых микроэлектроникой), которые невозможно было раньше использовать в пленочных камерах.
Таково влияние времени!

Процесс съемки цифровым зеркальным фотоаппаратом

Перед тем как нажать на кнопку спуска затвора, вы обязательно смотрите на объект съемки в видоискатель или на жидко кристаллический дисплей и то что вы там видите (куда навели объектив), то и сфотографирует (зафиксирует) ваша цифровая фотокамера, а именно:

Когда вы нажали на кнопку спуска затвора, определенное количество светового пучка проходя через объектив попадает на матрицу (светочувствительный элемент) фотоаппарата.
Матрица «захватив» свет, формирует цифровое изображение, одновременно обрабатывая и синтезируя информацию о яркости, пропорциях и количестве цветов передаваемых световым потоком.
Количество света попавшего на матрицу определяет степень открытия или прикрытия диафрагмы, а время, за которое свет освещает матрицу определяет скорость затвора — выдержка

Ну вот и весь принцип работы цифрового фотоаппарата вкратце.

— Матрица цифрового фотоаппарата —

Цифровые камеры выпускают различные производители, но все они используют два распространенных типа матриц:

Полнокадровые;
Усеченные;

Фотоаппарат с полнокадровой матрицей

Фотоаппарат с усеченной матрицей

Как мы видим на фотографиях полнокадровая матрица визуально больше усеченной рсположенной в фотоаппарате.
В фотоаппаратах высокого класса используются так называемые полно кадровые матрицы. По размерам эти сенсоры совпадают с одним кадром 35 мм пленки пленочного фотоаппарата.

В остальных фотоаппаратах, так называемых «мыльницах» используют сенсоры других размеров и называются они усеченными матрицами.

Матрица цифрового фотоаппарата различается форматами:

FF Матрица
(35х24 мм.)

APS-H Матрица
(29х19 — 24х16 мм.)

APS-C Матрица
(23х15 — 18х12 мм.)

Как видно из фотографий сенсоры с индексами C и H размером меньше чем полнокадровые.
Эта аббревиатура расшифровывается так:
FF — Full Frame переводится как полный кадр

APS — Advanced Photo System и переводится как «усовершенствованная фото система».
Символ Н — High Definition (усеченная матрица Высокого определения с кроп фактором К = 1,3 — 1,5).

Символ С — Classic (классическая усеченная матрица с кроп фактором К = 1,6 — 2,0).

Как расчитывается кроп фактор матрицы вашего фотоаппарата?

Очень просто, нужно разделить длинну каждой из сторон полнокадровой матрицы на кроп фактор матрицы вашего фотоаппарата и вы получите реальный размер матрицы вашего фотоаппарата.

Для того чтобы понять разницу этих матриц относительно друг к другу, а также увидеть, как видят эти матрицы один и тотже кадр с одного расстояния через одинаковый объектив фотоаппарата можно на фотографии ниже.

Одним словом из фотографии расположенной выше можно понять что, полнокадровая матрица видит «широкий» кадр, а «кропнутые» матрицы видят кадр уже.

По качеству изображения усеченные матрицы совершенно не уступают полно кадровым матрицам. А в практике применения — фотоаппаратами с усеченной матрицей пользуются многие фотографы профессионалы. Камеры с усеченной матрицей позволяют делать больший наезд (приближать объект съемки увеличивая его), чем полно кадровые — это положительное качество при портретной съемке.

Достоинства и недостатки полнокадровых матриц

Высокая детализация кадра за счет большего количества светочувствительных элементов на матрице большого размера. На таких матрицах мельчайшие детали объекта съемки видны значительно лучше чем на «кропнутой» матрице.
Большой размер окна видоискателя, за счет зеркала размером больше чем размера самой матрицы.
Большой размер одного пикселя размещенного на матрице (это позволяет сделать матрицу более чувствительной к световому потоку).
Высокая глубина резкости (это обеспечивается фактическим большим размером одного пикселя расположенного на матрице).
Сохранность большого процентного отношения изображения к кадру (это касается портретной фотосъемки).
Минимальное количество цифрового шума на фотографии (это касается прежде всего высоких значений ISO).

Стоимость фотоаппарата (полнокадровые фотоаппараты значительно дороже).
Трудность съемки на удаленных дистанциях (здесь выигрывают фотоаппараты с «кропнутыми» матрицами).
Большой вес фотоаппарата (это в основном из-за большого размера и веса объективов к полноформатным фотоаппаратам).
Узконаправленная специализация съемки (это относится к тому что, полнокадровые фотоаппараты рассчитаны в основном на съемку с близкого расстояния, а например фотоаппараты с «кропнутыми» матрицами имеющие кроп фактор К= 1,5 являются универсальными для съемки с близкого и дальнего расстояния).
Большое количество разнообразных узлов этих фотокамер (По статистике большое количество механических и электронных узлов требует более внимательного отношения к технике).

Заключение

Из этого короткого обзора можно сделать такой вывод:

Принцип работы цифровых и пленочных камер одинаков, разница лишь в том что, светочувствительным элементом у старых камер являлась фотопленка, а у цифровых камер — электронный сенсор матрица и большее количество дополнительных узлов.
Остальные узлы участвующие в фотосъемке у обоих типов камер работают совершенно одинаково.

Цифровые фотоаппараты подразделяются, как и пленочные на:

Профессиональные камеры.
Любительские камеры.

У обоих типов фотоаппаратов есть возможность смены объективов (кроме «мыльниц»), но из-за размеров установленной матрицы (у профессиональных — полно кадровая, а у классики (любительских) — усеченная) объективы не являются обратно заменяемыми, а именно:

объективы для полно кадровой матрицы подходят для съемки на фотоаппаратах с усеченной матрицей.
объективы разработанные для фотоаппаратов с усеченной матрицей не подходят для съемки на камерах с полно кадровой матрицей.

Добиться идеального качества снимка можно как с профессиональной, так и с классической (любительской) цифровой фотокамерой. Как говориться самое главное желание хорошо снимать и немного труда.

Какую камеру лучше выбрать (полнокадровую или с кроп фактором) решать вам, в зависимости от ваших задач в фотографии. Подсказать можно только лишь одно — если вы планируете использовать камеру как источник дохода, то конечно полнокадровую. Если вы просто любитель занимающийся семейным фото, то конечно фотоаппарат с кроп фактором матрицы и без дополнительных элементных узлов.

На этом короткий обзор Устройство цифрового фотоаппарата — Основные элементы наверное закончим. Более досконально и подробно о Конструкции и узлах цифрового зеркального фотоаппарата (продолжение) можно будет прочитать в ближайших публикациях.

P.S. Все фотографии этой статьи прошли предварительную цифровую обработку и оформлены в объемные багетные фоторамки АРТ Студии Вектор. Если Вас интересуют услуги по цифровой обработке и улучшение качества ваших снимков, со всем перечнем наших услуг выполняемых со снимками вы можете ознакомиться в разделе наши услги перейдя в него нажав на кнопку ниже. С каталогом наших онлайн багетных фоторамок студии, можно ознакомиться в разделе сайта фоторамки нажав на соответствующую кнопочку ниже.

Посмотреть фотографии различных жанров оформленных в нашей студии, Вы можете в разделе сайта наши работы перейдя в галерею работ нажав тоже на нужную кнопочку ниже.

Вернуться назад к выбору статей этого раздела или всей рубрики вы можете нажав одну из кнопкочек ниже

ПОИСК ИНФОРМАЦИИ ПО САЙТУ

Например: Конструкция цифровой фотокамеры — Узлы и Матрица фотоаппарата

Эти статьи раздела Уроки фотографии — азы Вам тоже будут интересны:

Друзья если Вам была интересна данная статья не забудьте рассказать о ней в любиных социальных сетях

Ниже вы можете перейти к новым статьям других разделов сайта

artsvektor.ru

Устройство цифрового фотоаппарата

Знать устройство фотоаппарата нужно при выборе, если придется учитывать характеристики аппаратов с одинаковым набором компонентов. Да и просто знание устройства всегда пригодится для нормальной эксплуатации фотоаппарата. Устройство пленочных и цифровых фотокамер различается, как видно из названия, применяемым фотоэлементом: пленки или цифровой матрицы.

Так как мы рассматриваем цифровые камеры, то рассмотрим различие именно этих моделей. А цифровые фотоаппараты по устройству разделяются на три большие группы: зеркальные, беззеркальные и компактные.

Зеркальные фотокамеры лучше по характеристикам и, соответственно, больше стоят. Их основное отличие в конструкции состоит в том, что в них применяется зеркало в устройстве видоискателя и это повышает характеристики самого фотоаппарата. А за этим и другие компоненты в зеркальных камерах применяются с высокими техническими характеристиками, к тому же в них возможна смена объектива, что резко увеличивает возможности зеркальных фотокамер. Поэтому, в общем, качество зеркалок выше, чем компактов.

Устройство зеркальной камеры

Сравнимы по качеству получаемых снимков с зеркалками новый вид камер, которые называются беззеркальные. Они так же имеют сменные объективы, но не имеют в конструкции зеркала. Этим и отличаются от зеркальных фотоаппаратов. Именно применение сменных объективов и разных по размеру матриц позволяет беззеркалкам конкурировать с зеркальными камерами.

Более подробно о принципе работы цифрового фотоаппарата можно прочитать в статье: как работает фотокамера

Остальные компоненты одинаковы в этих фотоаппаратах и отличаются только характеристиками, и рассматриваются они более подробно в своих разделах:

Как это работает

Картинка кликабельна. Для просмотра изображения в крупном размере кликните мышкой и оно откроется в новом окне. Там Вы более подробно сможете рассмотреть устройство фотоаппарата.

На видео ниже вы сможете увидеть устройство и принцип действия фотоаппарата:

vybrat-tekhniku.ru

Зеркальный фотоаппарат — Википедия

Материал из Википедии — свободной энциклопедии

Зеркальный фотоаппарат (зеркальная камера, в просторечии зерка́лка) — фотоаппарат, видоискатель которого основан на зеркале, расположенном за объективом под углом 45° к его оптической оси^[1]. Это позволяет осуществлять визирование непосредственно через съёмочный или вспомогательный объектив. В киносъёмочной аппаратуре такому типу видоискателя соответствует зеркальный обтюратор.

Существуют две основные разновидности зеркальных фотоаппаратов, отличающиеся принципом действия. Наиболее массовую категорию представляют однообъективные зеркальные фотоаппараты, также обозначаемые англоязычной аббревиатурой SLR (англ. Single Lens Reflex camera).

В таких фотоаппаратах используется подвижное зеркало, перенаправляющее свет от съёмочного объектива в кадровое окно или на фокусировочный экран видоискателя^[1]. В некоторых моделях для устранения колебани

ru.wikipedia.org

Устройство и ремонт зеркальных фотоаппаратов Nikon D70

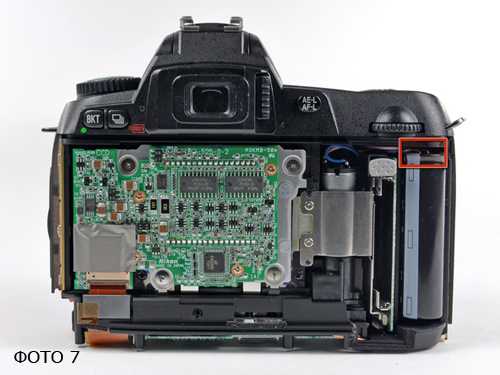

После демонтажа задней панели, в правой части фотоаппарата мы видим накопительный конденсатор фотовспышки, которому следует уделить особое внимание.

После каждого включения фотоаппарата конденсатор вспышки заряжается практический до 300 Вольт и сохраняет заряд после выключения фотокамеры довольно таки длительное время. Категорически запрещается дотрагиваться его выводов (место расположения выводов обведено красной рамкой см фото 7 выше).

Для продолжения дальнейшей разборки и ремонта фотоаппарата необходимо разрядить накопительный конденсатор вспышки через сопротивление 2 кОм мощностью 2 — 5 Ватт. Пренебрежение этим правилом может привести не только к ощутимому, довольно болезненному удару током, но и выходу из строя многих электронных компонентов схемы зеркального фотоаппарата и как следствие к экономической нецелесообразности продолжения дальнейшего ремонта.

Данное правило распространяется не только при разборке и ремонте фотоаппарата Nikon D70, рассматриваемого в данной статье, но и при ремонте цифровых и зеркальных фотоаппаратов других моделей и производителей.

Так же хотелось бы остановиться на моменте — если у Вас нет уверенности в том, что сможете сделать все правильно, то используйте данный материал как знакомство с устройством зеркального фотоаппарата.

Для того чтобы снять переднюю панель необходимо открутить два винта которые находятся под откидной головкой вспышки.

Поднять головку вспышки в выключенном состоянии и не сломать фиксатор, нужно вставить тонкую пластину (можно использовать плотный картон) как показано на фото 8, и сдвинуть ее по направлению стрелки.

Откручиваем 4 винта длинной 4.3 мм (см фото 9)

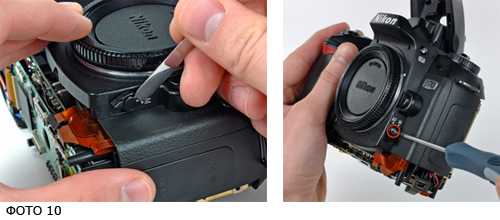

При помощи скальпеля или лопатки аккуратно поддеваем наклейку в центре переключателя автоматическая/ручная фокусировка AF/MF, как показано на фото 10, откручиваем винт в центре переключателя.

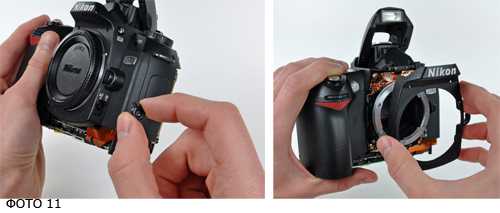

Вынимаем переключатель, снимаем крышку байонета, и демонтируем центральную часть корпуса (см фото 11).

Инструкция по разборке и ремонту зеркального фотоаппарата Nikon D70 часть 1 >>>

Как разобрать зеркальный фотоаппарат Nikon D70 — часть 3

Материалы по теме:
Nokia Lumia 928 конструкция смартфона, взгляд изнутри
Как разбирается iPhone 5, инструкция по ремонту

www.fototechnic.ru

Персональный сайт — Устройство зеркального фотоаппарата

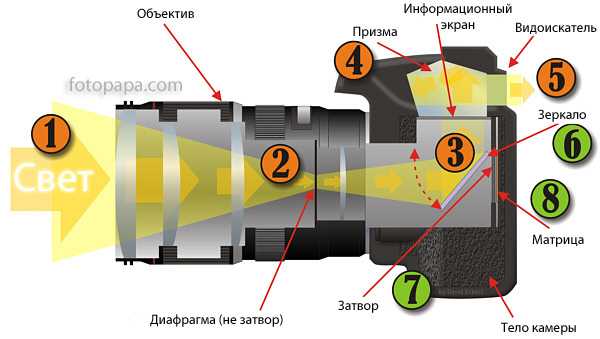

Рассмотрим схему зеркальной камеры:

Стрелками показано расположение основных узлов камеры.

Цифрами отмечены процессы происходящие во время съемки:

Корпус фотоаппарата — светонепроницаемая камера, соединяющая вместе все остальные узлы и механизмы фотоаппарата.

Объектив — система линз, проецирующая изображение на плоскость.

Диафрагма — устройство объектива фотокамеры, позволяющее регулировать относительное отверстие, или изменять толщину светового потока проходящего через объектив. С помощью диафрагмы можно регулировать глубину резко изображаемого пространства на снимаке.

Затвор — устройство, дозирующее количество света, попадающего на светочувствительный материал. Затвор открывается на определенное время для попадания света на материал, обычно это доли секунды.

Светочувствительный материал (матрица или фотопленка) — под действием света меняет свои структурные или физико-химические свойства, таким образом на нем строится изображение.

Видоискатель — оптическое устройство, позволяющее увидеть границы будущего кадра.

Зеркало — перенаправляет свет из объектива в видоискатель. Расположено под углом 45˚.

Матовое стекло – предназначено для построения изображение в видоискателе;

Призма (Пентапризма) — оптическая система, служащая для поворота оси светового потока на 90 градусов. Изображение, прошедшее через объектив и отраженное от зеркала является перевернутым и без призмы мы видели бы перевернутое изображение.

Процесс получения фотографии можно разделить на 2 части:

Часть 1.

Выбираем объект съемки и определяем границы кадра.

Что при этом происходит:

1) Свет отраженный от объекта съемки попадает в объектив;

2) Световой поток проходит сквозь диафрагму, расположенную в объективе камеры.

3) Свет попадает на зеркало и отражается на призму;

4) Перевернутое изображение попадает в призму, в которой изображение снова переворачивается и попадает в видоискатель;

5) Смотря в видоискатель мы видим то же, что видит объектив камеры.

Часть 2.

Нажимаем на кнопку спуска и делаем кадр.

При этом:

6) Зеркало поднимается, что позволяет свету пройти прямо;

7) Открывается затвор;

8) Свет попадает на материл (пленку или матрицу) и появляется изображение.

prophotoclub.narod.ru

Устройство зеркального цифрового фотоаппарата — Устройство фототехники — Фотоуроки

Устройство зеркального цифрового фотоаппарата — это фото камера, в которой объектив видоискателя и объектив для захвата изображения один и тот же, также в фотоаппарате используется цифровая матрица для записи изображения. В не зеркальном фотоаппарата в видоискатель попадает изображение из отдельного маленького объектива, чаще всего находящийся над основным. Отличие также имеется и от обычного устройства фотоаппарата (мыльницы), где отображается на экране изображение, попадающее непосредственно на матрицу.

В момент, когда происходит фотографирование, зеркало устройства фотоаппарата (цифра 6 на изображении) поднимается, открывается затвор фотоаппарата (цифра 7). В этот момент свет попадает прямо на матрицу фотоаппарата и происходит экспонирование кадра — фотографирование. Затем закрывается затвор, обратно опускается зеркало, и фото камера готова к следующему снимку. Необходимо понимать, что весь этот сложный процесс внутри происходит за доли секунды. Это и есть устройство зеркального цифрового фотоаппарата.

В чем же разница в устройстве зеркального цифрового фотоаппарата и чем он так хорош?

Отличие устройства зеркального фотоаппарата от не зеркального в наличии специального зеркала. Это зеркальце позволяет фотографу видеть в видоискателе абсолютно такую же картинку, которая попадает на плёнку или матрицу.

Чем отличается устройство зеркального цифрового фотоаппарата от пленочного зеркального фотоаппарата?

1. Первое отличие очевидно: в цифровой зеркальной фотокамере используется электроника для записи изображения на карту памяти, в то время как устройство пленочного зеркального фотоаппарата захватывает изображение на пленку.

2. Второе отличие между цифровым и пленочным зеркальным фотоаппаратом в том, что большинство цифровых зеркальных фотоаппаратов записывают изображение на поверхность матрицы, которая по площади меньше, чем кадр в пленочной зеркалке.

3. Устройство цифрового фотоаппарата позволяет фотографу увидеть изображение сразу после съемки.

4. Более старые модели пленочных фотокамер не требуют электрического питания. Они полностью состоят из механики. А цифровым зеркальным фотокамерам необходимы батарейки или аккумуляторы.

5. При съёмке на пленку лучше немного переэкспонировать кадр, но для цифрового фотоаппарата лучше немного недоэкспонировать кадр.

6. Не зависимо от того, цифровой фотоаппарат или пленочный, оба типа фото камер имеют огромные возможности по смене объективов, пультов дистанционного управление, вспышек, элементов питания и других аксессуаров.

Перевод Михаила Бухмана.

Оригинал статьи: http://dslrsherpa.com/?p=9
