Стабилизатор оптический в фотоаппарате – | Стабилизация изображения. Глава 1 – Оптическая стабилизация в объективах Kaddr.com

Содержание

Что такое стабилизатор изображения в фотоаппарате

Для чего нужен стабилизатор изображения в фотоаппарате и что это такое? С применением новых технологий фотокамеры становятся все легче и при работе с ними очень большая вероятность получить нечеткое изображения из-за дрожания рук или других случайных факторов влияющих на устойчивое положение объектива, особенно при съемке отдаленных объектов при их увеличении. Вот для решения таких проблем и применяется такое устройство фотокамеры как стабилизатор изображения (в некоторых фирмах может применяться название: компенсатор колебаний).

Конечно, отлично со стабилизацией изображения справляется штатив, но его применение из-за размеров не всегда оправдано, и штатив невозможно всегда носить с собой. Но если есть возможность, то отказываться от штатива для фотоаппарата не стоит.

Еще один простой способ стабилизации это уменьшить выдержку до величины меньшей обратному от фокусного расстояния (например, при фокусном расстоянии 108 мм выдержка должна быть меньше чем 1/125) и увеличить чувствительность, но при этом может появиться зернистость на изображении. Да и уменьшать выдержку не всегда позволяет малая освещенность.

Стабилизатор изображения может быть оптический или цифровой.

Оптическая система

При оптической стабилизации идет работа с блоком линз, то есть они сдвигаются на необходимое расстояние в сторону противоположную движению самой фотокамеры.

Такие устройства по цене больше других. Но преимуществом оптической системы может служить то, что стабилизированное изображение, которое попадает на матрицу, передается и в видоискатель и в систему автофокуса.

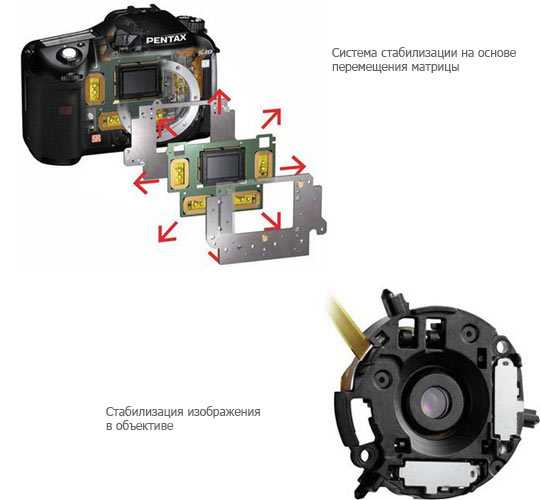

Так же еще есть система на основе перемещения матрицы. Эта система позволяет использовать почти любые объективы (уже не обязательна система оптической стабилизации в объективе), что важно для фотоаппаратов со сменными объективами, ведь объективы не дешевы. Но при такой стабилизации в видоискатель и в систему авто фокуса будет попадать нестабилизированное изображение и при большом фокусном расстоянии такая система теряет свою эффективность, потому что на больших расстояниях от объекта матрице приходиться слишком быстро двигаться и она перестает успевать за движением изображения.


Оптический стабилизатор изображения

Оптический стабилизатор не влияет на качество фотографии и хорошо работает при любом увеличении. Но из-за него может увеличиться размер фотокамеры и увеличиться его энергопотребление.


Цифровая система

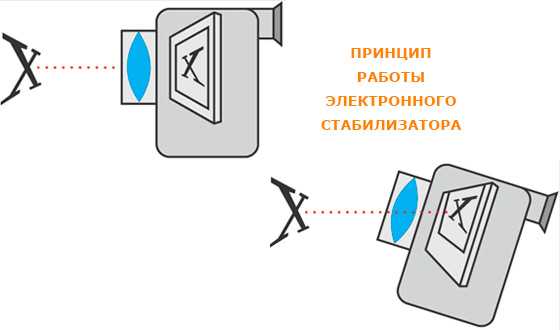

При цифровой стабилизации (EIS Electronic (Digital) Image Stabilizer) идет вычисление сдвига процессором с помощью программ записанных в фотоаппарат, при этом теряется часть информации по краям матрицы.

То есть снимается изображение больше по размеру, чем мы видим на фотографии и при смещении фотокамеры видимая область изображения имеет возможность смещаться на матрице в противоположную сторону, но в пределах фактически снятого изображения.

В дешевых фотоаппаратах при включении цифровой стабилизации часть элементов матрицы переходит в резерв для работы стабилизатора, что может уменьшить четкость фотографии. В дорогих моделях при стабилизации используются те элементы матрицы, которые не принимают участия в формировании изображения в обычном режиме, и поэтому четкость не будет уменьшаться.

Анализ сдвига идет на основе алгоритмов видеоанализа, которые могут распознать сдвиг изображения и компенсировать его. Для того, что бы не было дергания картинки при съемке в стабилизатор должны быть встроены функции, позволяющие отличить движущийся объект от движения камеры, то есть подвижные объекты не должны влиять на стабилизацию изображения.

Недостатком цифрового стабилизатора изображения является его плохая работа совместно с цифровым увеличением, проявляющаяся в появлении помех на изображении.


Дополнительно о стабилизации изображения

Для работы стабилизаторов в фотоаппарат встроены сенсоры, которые регистрируют смещение фотокамеры и его скорость и выдают сигналы или приводам для смещения элемента стабилизации или процессору для дальнейшей обработки в случае цифровой стабилизации.

Система стабилизации изображения позволяет подавить вибрации амплитудой 0,6-0,8 мм.

Применение систем стабилизации изображения позволяет увеличивать значение выдержки на 3-4 ступени, что позволит снимать при плохом освещении и при больших расстояниях до объекта.

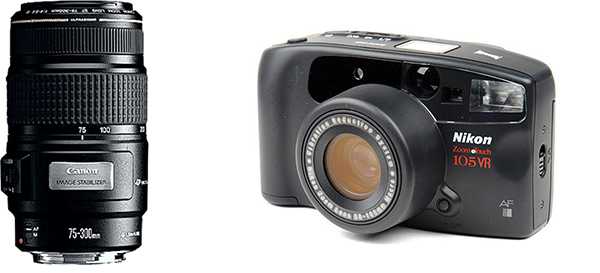

Впервые оптический стабилизатор изображения был применен фирмой Canon в 1994 году. И получил он название: Image Stabilization (IS).

Другие фирмы тоже начали использовать такое новшество и по-своему называли его:

  • Nikon — Vibration Reduction (VR),
  • Panasonic — MEGA O.I.S.(Optical Image Stabilizer),
  • Sony — Optical Steady Shot.

Стабилизацию на основе подвижной матрицы впервые применила фирма Konica Minolta в 2003 году, тогда она называлась Anti-Shake (антитряска).

Другие фирмы тоже выпускали такие системы и так называли ее:

  • Sony — Super Steady Shot (SSS) — переработанная система Anti-Shake,
  • Pentax — Shake Reduction (SR) — разработка Pentax,
  • Olympus — Image Stabilizer (IS) — применяется в некоторых моделях зеркальных фотокамер и «ультразумах» Olympus.

Оптический стабилизатор изображения показывает лучшие результаты, чем цифровой. И при наличии средств и не строгом требовании к размерам аппарата выбирайте фотокамеру с оптической стабилизацией изображения.

Победители выставки EISA-2014.

Как выбрать фотоаппарат по характеристикам.

Характеристики основных узлов.

vybrat-tekhniku.ru

Стабилизация изображения — Википедия

Материал из Википедии — свободной энциклопедии

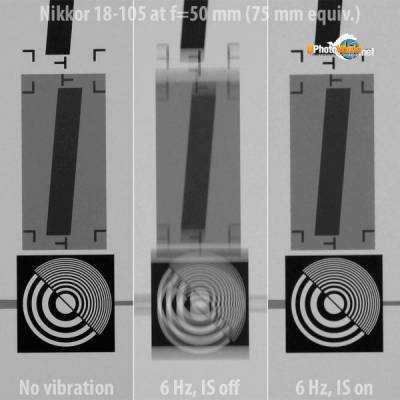

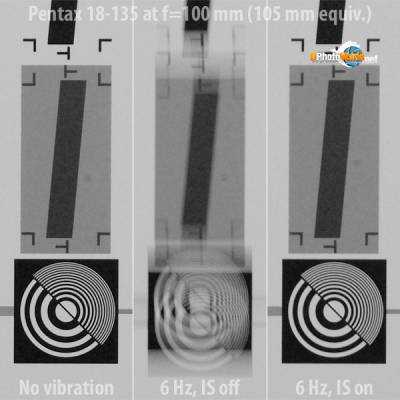

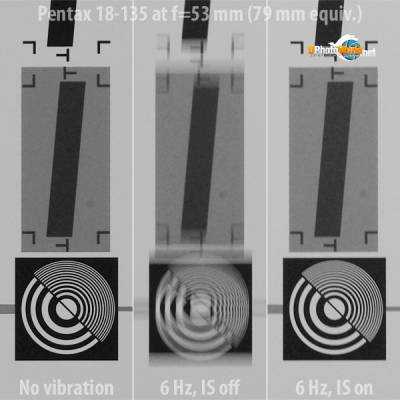

Снимки без и с системой стабилизации

Стабилизация изображения — это технология, применяемая в фото- и видеосъёмочной технике, механически компенсирующая собственные угловые движения камеры для предотвращения смазывания изображения при больших выдержках («шевелёнки»).

Система стабилизации не рассчитана на компенсацию движения объекта съёмки и, по сути дела, служит заменой штативу в некотором диапазоне условий съёмки.

Возможности систем стабилизации изображения ограничены. По самым оптимистическим данным, выигрыш в величине допустимой выдержки составляет 8—16 раз (3—4 ступени экспозиции)[1][2][3].

Тем не менее, в целом ряде случаев автоматическая стабилизация бывает крайне полезна, позволяя увеличить выдержку на эти самые 3—4 ступени и спокойно снимать с рук в таких условиях освещения и на таких фокусных расстояниях объектива, когда без стабилизатора понадобился бы фотоштатив. Кроме того, иногда стабилизация позволяет избежать «принудительного» увеличения чувствительности матрицы, приводящего к росту уровня шумов.

Цифровая стабилизация изображения — технология обработки изображения в видеосъёмочной аппаратуре, позволяющая (помимо компенсации движения камеры) полностью или частично компенсировать движение одного из объектов в кадре и улучшить качество изображения благодаря меньшей смазанности сюжетно важных деталей.

Стабилизатор изображения — общее наименование всех частей камеры, осуществляющих стабилизацию изображения.

Технологии нашли применение в фотографии, видеосъёмке, в конструкции астрономических телескопов, биноклей. Наибольшее значение стабилизация имеет в случае опасности смещения камеры при съёмке, при большой выдержке и значительном фокусном расстоянии объектива. В видеокамерах

ru.wikipedia.org

Оптический стабилизатор. Нюансы использования IS и VR

© 2014 Vasili-photo.com

Оптический стабилизатор изображения – это устройство, призванное механически компенсировать возникающую при съёмке с рук вибрацию камеры и, тем самым, уменьшить эффект шевелёнки.

Польза от оптической стабилизации очевидна: стабилизатор позволяет снимать с рук в условиях недостаточной освещённости, используя сравнительно невысокие скорости затвора, и, несмотря на это, получать резкие снимки. Иными словами, в определённых пограничных ситуациях стабилизатор вполне способен заменить фотографу штатив.

Однако у оптической стабилизации есть и своя тёмная сторона, о существовании которой производители фотооборудования, как правило, предпочитают умалчивать. Но факт остаётся фактом: при неумелом использовании оптический стабилизатор может, в зависимости от обстоятельств, как улучшить, так и ухудшить техническое качество ваших снимков. И если о преимуществах оптической стабилизации изображения всем хорошо известно благодаря рекламе, то о её не столь очевидных недостатках фотографам приходится узнавать на собственном опыте, что нередко приводит к разочарованию в собственных фотографических возможностях.

Чтобы уберечь вас как от разочарования, так и от опасного оптимизма при использовании стабилизатора, я постараюсь рассказать о принципах его работы, о том, когда стабилизатор действительно бывает полезен, а, главное, о том, когда от его использования лучше отказаться.

Всё что будет сказано ниже, касается в первую очередь системы оптической стабилизации Nikon VR – просто потому, что сам я снимаю в основном на Nikon и мой опыт работы с прочими системами недостаточен для того, чтобы выносить сколько-нибудь авторитетные суждения. Тем не менее, я возьму на себя смелость утверждать, что практически всё, что относится к Nikon VR применимо и к Canon IS. Как Nikon, так и Canon используют весьма схожие по своей конструкции модули оптической стабилизации, встраиваемые в объектив, и, по большому счёту, системы Nikon VR (Vibration Reduction) и Canon IS (Image Stabilizer) функционируют примерно одинаково, отличаясь разве что названием. Недалеко ушли и другие аналогичные системы: Sony OSS (Optical Steady Shot), Fujifilm OIS (Optical Image Stabilizer), Panasonic OIS (Optical Image Stabilizer), Tokina VCM (Vibration Compensation Module), Sigma OS (Optical Stabilization), Tamron VC (Vibration Compensation).

Стабилизатор, встроенный не в объектив, а в камеру, как это реализовано в системах Sony SSS (Super Steady Shot), Olympus IS (Image Stabilizer) и Pentax SR (Shake Reduction), работает немного по-другому, но большинство моих замечаний остаётся в силе и для внутрикамерной стабилизации.

Прежде чем перейти непосредственно к практическим рекомендациям, позволю себе хотя бы вкратце обрисовать внутреннее устройство и принцип работы оптического стабилизатора, чтобы вы лучше представляли себе, на что он способен и почему он ведёт себя так, а не иначе.

Как работает стабилизатор?

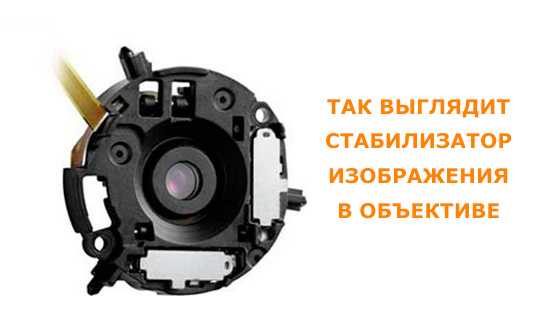

Модуль оптической стабилизации в системах Nikon VR и Canon IS встроен в объектив фотоаппарата и состоит из следующих компонентов: подвижного оптического элемента (линзы), являющегося частью оптической схемы объектива; датчиков угловой скорости (ДУС), измеряющих колебания камеры; электромагнитов, перемещающих оптический элемент в соответствии с показаниями ДУС и микросхемы, обеспечивающей слаженное взаимодействие всех компонентов системы.

В системах VR и IS имеются два датчика угловой скорости с пьезоэлектрическими гироскопами. Один из них служит для определения отклонений камеры относительно поперечной оси, а другой – следит за отклонениями относительно вертикальной оси. Если использовать авиационные термины, то первый датчик отвечает за тангаж

фотоаппарата, а второй – за рыскание.

Когда стабилизатор активен, информация о направлении, скорости и амплитуде движений камеры считывается с частотой 1000 Гц, т.е. 1000 раз в секунду. Эти данные обрабатываются микропроцессором, который в свою очередь понуждает электромагниты перемещать оптический элемент стабилизатора, изменяя тем самым траекторию движения лучей света внутри объектива. В результате проекция изображения остаётся более-менее неподвижной относительно матрицы фотоаппарата, и фотограф получает возможность сделать чёткий снимок, несмотря на вибрацию.

Попрошу отметить, что описанная выше двухдатчиковая система не способна бороться с колебаниями камеры относительно продольной оси, т.е. креном, который в частности возникает при слишком резком нажатии на кнопку спуска затвора.

Также классические VR и IS не учитывают сдвиг камеры по вертикали или по горизонтали параллельно фокальной плоскости, поскольку датчики угловой скорости способны регистрировать только повороты. Это не является большой проблемой, поскольку вклад параллельных колебаний в смазывание изображения ничтожен, за исключением съёмки с очень малых расстояний. В связи с этим, некоторые объективы Canon оснащаются системой Hybrid IS, разработанной специально для макросъёмки и реагирующей в том числе и на параллельный сдвиг камеры.

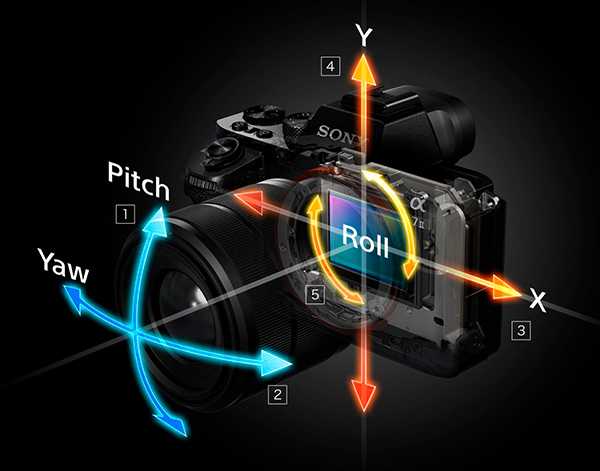

Что до систем оптической стабилизации, встроенных в камеру, то работают они в целом по схожему принципу, с тем лишь фундаментальным различием, что в роли подвижного элемента выступает непосредственно матрица фотоаппарата, а не линза объектива. Современные системы внутрикамерной стабилизации способны учитывать крен, тангаж, рысканье, а также вертикальный и горизонтальный сдвиг камеры.

Главным преимуществом систем с подвижной матрицей является то, что стабилизатор работает с любой оптикой. Это избавляет вас от необходимости переплачивать всякий раз при покупке нового объектива со стабилизатором, как это происходит при использовании техники Nikon или Canon. Тем более что у Nikon и Canon поголовно стабилизированы разве что телеобъективы последних поколений, а значительная часть нормальных и широкоугольных объективов в принципе не имеют версий со стабилизатором.

Существенным же недостатком внутрикамерной стабилизации является её сравнительно низкая эффективность при работе с длиннофокусными объективами. А ведь именно при использовании телеобъективов шевелёнка наиболее заметна и к стабилизатору предъявляются повышенные требования. Чем больше фокусное расстояние объектива, тем с большей скоростью и амплитудой должен перемещаться фотосенсор, чтобы компенсировать вибрацию, а степень его подвижности внутри камеры сильно ограничена. В то же время стабилизатору, встроенному в объектив, достаточно лишь слегка сдвинуть свой оптический элемент, чтобы проекция изображения на матрице переместилась на достаточное для устранения вибрации расстояние. Вследствие этого такие системы могут работать быстрее и эффективнее.

Главное правило

Важнейшее правило эксплуатации VR и IS таково: стабилизатор должен быть выключен всегда, за исключением тех случаев, когда его использование оправдано. Словом, положение выключателя по умолчанию должно быть «OFF».

Это может показаться странным, учитывая тот факт, что и реклама, и официальные инструкции советуют держать стабилизатор включённым постоянно и выключать его разве что при съёмке со штатива. Производители фототехники настаивают на том, что стабилизатор не может навредить вашим снимкам, в то время как опытные фотографы предпочитают придерживаться совершенно противоположного мнения: да, стабилизатор полезен, а иногда и вовсе незаменим, но при неграмотном использовании он, скорее, способен привести к деградации изображения. Оптическая стабилизация – это прежде всего решение проблемы, а если проблема отсутствует, то используемый не по назначению стабилизатор может сам стать проблемой.

Употребив слово «деградация», я, быть может, немного погорячился. На самом деле даже неправильно используемый стабилизатор редко доводит изображение до полной непригодности. Просто на современных фотокамерах с высоким разрешением он не позволяет получить то, что называется «звенящей резкостью». Да, снимки выходят более-менее резкими, но это немного не та резкость, которой можно добиться, снимая в безветренную погоду со штатива с поднятым зеркалом и при выключенном стабилизаторе.

Таким образом, если вы не страдаете перфекционизмом или уменьшаете все свои снимки в пятьдесят раз для публикации в социальных сетях, то, разумеется, кристально чёткая многомегапиксельная картинка вам ни к чему, и вы вполне можете постоянно держать стабилизатор включённым, как это и рекомендуют делать производители – снимки будут достаточно резкими. Если же вы ожидаете от своего оборудования максимально возможного технического качества изображения, то вам следует избрать более консервативный подход.

Именно тот факт, что не вовремя включённый стабилизатор ухудшает изображение очень незначительно (но всё-таки ухудшает), заставляет меня придерживаться описанной выше стратегии: держать стабилизатор в основном выключенным и включать его тогда, когда это действительно необходимо.

Поймите меня правильно: резкость падает как в том случае, когда стабилизатор включён, а должен быть выключен, так и в том случае, когда стабилизатор выключен, а должен быть включён. Причём во втором случае резкость может пострадать даже сильнее, чем в первом. Но научиться распознавать ситуации, когда стабилизатор следует включить, намного проще, чем ситуации, когда его стоит выключить. И если я забуду включить VR, то быстро замечу последствия этого и включу его, а если я забуду выключить VR, то заметить свою оплошность смогу только вернувшись домой и рассматривая снимки на большом экране, т.е. тогда, когда будет уже поздно что-либо исправлять.

Когда стабилизатор бесполезен

Оптический стабилизатор изображения абсолютно бесполезен в двух ситуациях: когда отсутствие резкости не связано с движением камеры и когда съёмка производится при объективно длинных выдержках.

Относительно первого вопроса следует понимать, что оптический стабилизатор компенсирует только и исключительно вибрацию фотоаппарата. Он ничего не может поделать с движением объекта съёмки. Если вы хотите заморозить движение, вам в любом случае понадобится достаточно короткая выдержка, вне зависимости от того, пользуетесь вы стабилизатором или нет. VR и IS позволяют безнаказанно увеличивать выдержку только при съёмке статичных сцен. Если объект движется и движется быстро, стабилизатор вам не поможет.

Точно также стабилизатор не в состоянии исправить промахи фокусировки, недостаток ГРИП и прочие технические ошибки, крадущие резкость, – он всего лишь устраняет вибрацию.

Что же касается длинных выдержек, то от штатива будет больше проку, чем от VR или IS. При помощи широкоугольного объектива со стабилизатором мне удавалось получить более-менее резкие кадры, снимая с рук при выдержке 1/8 с, но это уже игра в орлянку. При выдержках же в районе 1 с и длиннее никакой стабилизатор не обеспечит вам приемлемой резкости. Т.е. эффект-то от стабилизации, конечно, будет: вместо отвратительного качества вы получите просто плохое качество. Но к этому ли вы стремитесь? Уж лучше взять штатив и наслаждаться бескомпромиссной резкостью при сколь угодно длинных выдержках.

Когда стабилизация наиболее эффективна

VR и IS наиболее эффективны в диапазоне выдержек 1/30-1/60 с. Это не означает, что все ваши снимки будут резкими – просто процент резких снимков при прочих равных условиях будет наибольшим именно в этом диапазоне. Опять-таки, это не означает, что при иных значениях выдержки стабилизация не будет работать – будет, однако эффективность её будет несколько ниже. В общем-то, вы вправе ожидать от стабилизатора положительного влияния на резкость при выдержках от 1/4 до 1/500 с. Просто на длинных выдержках (1/4-1/15 с) толку от стабилизатора будет мало и резкость снимков в любом случае будет сильно хромать, а на коротких выдержках (1/125-1/500 с) шевелёнка и без стабилизации не очень-то заметна. После же 1/500 с (а иногда и раньше) правила игры несколько меняются, о чём будет сказано ниже.

Стабилизатор не гарантирует резкости, а, скорее, повышает вероятность получения резкого кадра. Иной раз и со стабилизатором снимок оказывается смазанным, а иногда вам везёт, и снимок выходит резким безо всякой стабилизации и даже при сравнительно длинной выдержке. Отличие в том, что со стабилизатором процент брака будет существенно меньше, и наибольшая разница здесь заметна именно при умеренных значениях выдержки, т.е. 1/30-1/60 с. Обещанный маркетолагами выигрыш в 4 ступени экспозиции (EV) относится аккурат к этому диапазону. Впрочем, по моим наблюдениям, выигрыш в 2-3 ступени – это тот реалистичный максимум, который можно действительно ожидать от стабилизатора, работающего в оптимальных условиях.

Необходимость в стабилизации резко возрастает с увеличением фокусного расстояния объектива. Оптический стабилизатор в телеобъективе – это не просто модная опция, а действительно нужное и полезное устройство. Чем больше фокусное расстояние, тем сложнее получить резкий снимок без штатива и тем ощутимее вклад оптической стабилизации даже на сравнительно коротких и безопасных выдержках. Однако и здесь не всё так просто, как может показаться на первый взгляд.

Короткие выдержки

При скоростях затвора свыше 1/500 с стабилизатор желательно выключать. Пользы от него не будет. Дело в том, что если Nikon не врёт и частота дискретизации стабилизатора действительно составляет 1000 Гц, то частота Найквиста (половина частоты дискретизации) будет равна всего 500 Гц. Иными словами микропроцессор стабилизатора способен без ошибок обрабатывать информацию о колебаниях с частотой, не превышающей 500 Гц или 1/500 с. Даже при вибрации с частотой 500 Гц система будет работать на пределе своих возможностей. Более высокочастотные вибрации могут быть не только не подавлены, но даже усугублены вследствие погрешностей дискретизации. При вибрации же с частотой свыше 1000 Гц ждать от системы какого-то положительного эффекта просто наивно.

Таким образом, при высоких скоростях затвора оптический стабилизатор бесполезен по той причине, что от низкочастотных колебаний мы застрахованы короткой выдержкой, а с высокочастотными колебаниями он всё равно не справляется.

При этом датчики угловой скорости продолжают работать, а подвижный оптический элемент продолжает судорожно перемещаться. Т.е. сам стабилизатор является источником высокочастотной вибрации – вы можете слышать, как он жужжит. При нормальных выдержках мы готовы с этим мириться, поскольку озабочены борьбой с более интенсивными низкочастотными колебаниями, но когда выдержки становятся настолько короткими, что с лёгкостью отсекают грубую вибрацию, жертвовать потенциальной попиксельной резкостью только потому, что нам лень выключить стабилизатор, – неразумно.

Съёмка со штатива

Если вы используете штатив, стабилизатор опять-таки лучше выключить. В этом вопросе даже производители фотооборудования со мной солидарны. По сравнению со стабилизатором штатив обеспечивает более доброкачественный, а, главное, более предсказуемый результат.

Когда камера установлена на штатив, стабилизатор, забытый во включённом состоянии, вполне может оказаться основным источником вибрации. Пытаясь поймать несуществующие колебания, стабилизатор сам генерирует вибрацию. Эта вибрация, усиленная резонансом в ногах штатива, воспринимается стабилизатором, как что-то внешнее, и провоцирует его на ещё более активную борьбу с колебаниями, причиной которых он сам же и является. Чем-то это напоминает гитарный feedback.

Мой совет отключать стабилизатор при съёмке со штатива касается и более продвинутых систем оптической стабилизации (вроде Nikon VR II), которые якобы умеют по отсутствию дрожания автоматически определять, что камера находится на штативе и самостоятельно отключаться. На мой взгляд, способность этих систем отличать истинные колебания от фантомных недостаточно надёжна, чтобы на неё можно было смело положиться. Принудительное ручное отключение стабилизатора страхует меня от любых капризов и ошибок излишне умной электроники.

Несмотря на всё вышесказанное, существуют обстоятельства, оправдывающие использование стабилизатора даже на штативе. Речь идёт о тех случаях, когда фотоаппарат, даже и установленный на штатив, всё равно остаётся нестабильным, т.е. во-первых, когда сама поверхность, на которой стоит штатив, подвержена вибрации, во-вторых, когда вы снимаете, придерживая камеру руками и не фиксируя жёстко штативную головку, и в-третьих, при использовании монопода. Впрочем, и в этих случаях использование оптической стабилизации не обязательно, хотя иногда и может оказать положительное влияние на резкость.

Съёмка из неустойчивого положения

В некоторых ситуациях дрожание камеры может быть особенно интенсивным. Всякий раз, когда вы фотографируете на ходу, или на весу, или держа камеру на вытянутых руках, а то и в одной руке, вы тем самым любезно приглашаете шевелёнку в кадр. В целом, я советую избегать подобных ситуаций, но когда они неизбежны, оптическая стабилизация будет весьма кстати. Например, некоторые нестандартные ракурсы просто недостижимы, если держать камеру строго по уставу. А уж от альпиниста, который висит над обрывом и хочет мимоходом сфотографировать высокогорный пейзаж, сложно требовать, чтобы он занял сколько-нибудь устойчивое положение или воспользовался штативом. Словом, если обстоятельства требуют, смело включайте стабилизатор, – по крайней мере, он убережёт вас от грубой нерезкости и позволит вам получить интересный снимок.

Отдельного упоминания заслуживает фотосъёмка с транспортных средств, находящихся в движении: автомобилей, лодок, вертолётов, фуникулёров и т.п. Здесь к тремору рук фотографа добавляется довольно интенсивная внешняя вибрация и потому использование стабилизатора весьма и весьма желательно. Звенящей резкости в таких условиях ждать всё равно не приходится, так пусть стабилизатор хоть немного облегчит вам жизнь.

Никогда не нужно опираться на борт моторной лодки или прижимать камеру к стеклу иллюминатора. Старайтесь сесть или стать так, чтобы по возможности вообще не прислоняться ни к каким конструкциям проводящим вибрацию. Держите фотоаппарат в руках и позвольте самому вашему телу гасить большую часть высокочастотных колебаний.

На некоторых объективах Nikon имеется переключатель режимов работы VR: Normal и Active. Так вот, режим Active предназначен именно для таких экстремальных ситуаций, когда дрожит не только камера, но и всё вокруг ходит ходуном. При съёмке же из устойчивого положения следует выбрать режим Normal. Он рассчитан на меньшую амплитуду колебаний и в стандартных условиях работает более аккуратно.

Съёмка с проводкой

При съёмке с проводкой стабилизатор уместно оставить включённым.

На объективах Canon, оснащенных переключателем режимов работы IS, следует выбрать режим 2, который предназначен как раз для панорамирования. В этом режиме стабилизатор компенсирует только те колебания, которые перпендикулярны направлению проводки.

У Nikon VR специальный режим для панорамирования отсутствует, поскольку панорамирование распознаётся автоматически. Система сама замечает, когда вы плавно ведёте камеру в определённом направлении, и не пытается это движение компенсировать. Перпендикулярные же колебания отрабатываются обычным порядком.

Ключевое значение здесь имеют именно плавность и непрерывность панорамирования. Остановка или замедление проводки в момент спуска затвора мало того, что сами по себе являются довольно грубыми ошибками, так ещё и сбивают с толку систему стабилизации, заставляя её совершать лишние действия.

Стабилизатор и фокусировка задней кнопкой

Если для фокусировки вы используете кнопку AF-ON или AE-L/AF-L, то вам следует помнить, что кнопка эта активирует только автофокус, но не стабилизатор. Активацией стабилизатора по-прежнему заведует кнопка спуска затвора, причём нажимать её желательно в два приёма. Сфокусировавшись с помощью кнопки AF-ON, нажмите кнопку спуска до первого упора, и только когда элементы стабилизатора придут в движение (обычно на это уходят доли секунды), нажимайте спуск до конца. Можно не ждать пробуждения стабилизатора и сразу давить на спуск до второго упора – стабилизатор всё равно включится и сделает всё от него зависящее, чтобы устранить шевелёнку. Просто если вы всё-таки дадите ему полсекунды на раскрутку гироскопов и анализ характера вибрации, он сможет действовать эффективнее. Кроме того, когда вы нажимаете на кнопку спуска затвора в два приёма, камера испытывает значительно меньшее сотрясение, чем если бы вы одним махом опустили свой палец на спуск. Не забывайте, что возникающий при таком подходе крен ни VR, ни IS компенсировать не умеют.

Стабилизатор и вспышка

Если вы хотя бы время от времени пользуетесь встроенной вспышкой фотоаппарата (а встроенной вспышки не бывает только у профессиональных камер), то, возможно, вас поджидает ещё один неприятный сюрприз: пока вспышка перезаряжается, стабилизатор не работает. В силу того, что и вспышка, и стабилизатор являются довольно активными потребителями электроэнергии, камера бывает вынуждена сдерживать их конкуренцию за доступ к аккумулятору, и делает она это отключая питание стабилизатора, пока конденсатор вспышки полностью не зарядится. Камера справедливо предполагает, что раз уж вы включили вспышку, то, скорее всего, вы заинтересованы в её максимально быстрой перезарядке, даже ценой отказа от стабилизации. Если вспышка работает на максимальной мощности, то для полной перезарядки ей может потребоваться до нескольких секунд. Единственным радикальным решением этой проблемы является установка в горячий башмак дополнительной вспышки с независимым питанием.

Влияние на боке

Одной из малоприятных особенностей систем оптической стабилизации, встроенных в объектив (вроде Canon IS и Nikon VR), является их негативное влияние на области изображения, лежащие вне фокуса, т.е. боке. Стабилизатор призван сохранить резкость объектов, находящихся в фокусе, и, будучи задействован, перемещает свой оптический элемент в соответствии с этой задачей. При этом изменяется оптический путь всех лучей, а не только тех, которые сходятся в фокальной плоскости. Это чревато труднопредсказуемым изменением степени исправления сферических аберраций объектива, что в свою очередь может приводить к изменению характера боке. Обычно при включенном стабилизаторе кружки нерезкости приобретают чуть более выраженные границы, и боке делается немного жестковатым на вид. Впрочем, этот эффект настолько незначителен и малозаметен, что лично я не считаю нужным придавать ему большое значение.

Очевидно, что стабилизатор, встроенный в камеру, не оказывает на боке никакого влияния, поскольку лучи света проходят весь свой путь через объектив, без дополнительных отклонений от пути, заданного конструкцией объектива.

Не слишком ли всё это сложно?

Пожалуй, сложновато. Но что делать? Раз уж вы взялись читать эту статью и осилили её почти до конца, значит, вы весьма серьёзно относитесь к качеству своих фотографий, и капризным стабилизатором вас не испугаешь.

Признаться, я и сам не всегда соблюдаю собственные рекомендации, и, порой, оставляю стабилизатор включённым даже при коротких выдержках, когда без него спокойно можно было бы обойтись. Особенно либеральным я становлюсь во время походов и длительных прогулок по пересечённой местности, когда от усталости тремор рук заметно усиливается, а штатив доставать некогда или лень. Но в наиболее ответственные моменты, когда качество снимков приобретает для меня принципиальное значение, я стараюсь быть предельно консервативным и не включать стабилизатор без веской на то причины.

Это подводит нас к ещё одному интересному вопросу: стоит ли вообще покупать объектив со стабилизатором, если в продаже имеется аналогичная модель без оного? Очень часто условно устаревшие объективы без VR и IS могут иметь отличную оптику и стоить при этом ощутимо дешевле более современных стабилизированных моделей. Что касается бюджетных зумов, то здесь премия за стабилизатор обычно невелика, и потому покупка последних моделей экономически почти всегда оправдана. В конце концов, при прочих равных условиях объектив со стабилизатором лучше хотя бы тем, что он универсальнее. Глядишь, и стабилизация пригодится. Но когда речь заходит о покупке дорогого профессионального стекла, разница в цене между стабилизированной и нестабилизированной версиями одного и того же объектива может быть весьма существенной. Например, популярный среди фоторепортёров Canon EF 70-200mm f/2.8L IS USM стоит 2400 $, в то время как мало чем ему уступающий Canon EF 70-200mm f/2.8L USM – всего 1400 $. И такая разница – не предел.

Проанализируйте свои потребности. Если вы занимаетесь фотосъёмкой спортивных соревнований, и, стало быть, работаете в основном на коротких выдержках, то стабилизатор вас не сильно выручит. Если в основном вы фотографируете пейзажи и архитектуру, да ещё и со штатива, то стабилизатор вам и подавно ни к чему. Равно как и при работе со студийными вспышками. И только если вы регулярно снимаете с рук в условиях недостаточной освещённости, а объекты съёмки не слишком проворны, стабилизатор будет для вас хорошим подспорьем.

Спасибо за внимание!

Василий А.

Post scriptum

Если статья оказалась для вас полезной и познавательной, вы можете любезно поддержать проект, внеся вклад в его развитие. Если же статья вам не понравилась, но у вас есть мысли о том, как сделать её лучше, ваша критика будет принята с не меньшей благодарностью.

Не забывайте о том, что данная статья является объектом авторского права. Перепечатка и цитирование допустимы при наличии действующей ссылки на первоисточник, причём используемый текст не должен ни коим образом искажаться или модифицироваться.

Желаю удачи!


  Дата публикации: 20.12.2014

Вернуться к разделу "Специальные приёмы"

Перейти к полному списку статей


Для отображения комментариев нужно включить Javascript

vasili-photo.com

Стабилизатор изображения оптический или цифровой что лучше выбрать

Дорогие друзья, здравствуйте! С вами на связи, Тимур Мустаев. В своей статье я бы хотел обсудить с вами очень важную часть фотоаппарата, без которой получить хорошую картинку крайне сложно, а иногда и просто невозможно. Я имею в виду стабилизатор изображения.

Последствия отсутствия стабилизации крайне портят снимок. Они могут быть не видны новичку, но профессионал сразу их заметит. Чтобы разобраться во всем, прежде всего, нужно понять, что такое “стабилизатор” и стабилизатор изображения оптический или цифровой что лучше выбрать.

Как подавлять вибрацию в фотоаппарате?

Мало сказать, что фотоаппарат со стабилизатором должен быть в приоритете. Без раздумий берите такой! В конце концов, эту функцию можно отключать, и даже рекомендуют так поступать, например, когда используется штатив. Но вряд ли вам захочется с ней расставаться.

Смысл стабилизации начинаешь понимать сразу же, когда сравниваешь снимки с ней и без.
Конечно, если он отсутствует, это не приговор, и многие фотоаппараты не имеют его. Но это не значит, что фотоаппарат не стоит из-за этого покупать.

Стабилизатор – это устройство внутри камеры, работа которого направлена на борьбу с колебаниями в процессе съемки, устранению возможных помех на фотографии в силу движения камеры

Смазанность кадра не всегда можно заметить в процессе фотографирования, тем более, когда она небольшая, а вот если просматривать на компьютере каждую деталь, то скорей всего что-нибудь да будет нечетким или словно в тумане. Это последствия дестабилизации.

Естественно, устойчивость фотографа не всегда идеальна. Могут немного задрожать руки, пойти вибрация от земли или автомагистрали, на улице может быть ветрено и т.д.

Штатив, а также манипуляции со светочувствительностью и выдержкой удобны только в некоторых случаях, но они не лишены недостатков.

Уменьшение шумов, добавление резкости кадра и многое другое может дать вам обработка в редакторах, но вам не жаль тратить на эти мелочи свое время? Лучше всего иметь именно встроенную в аппарат систему стабилизации.

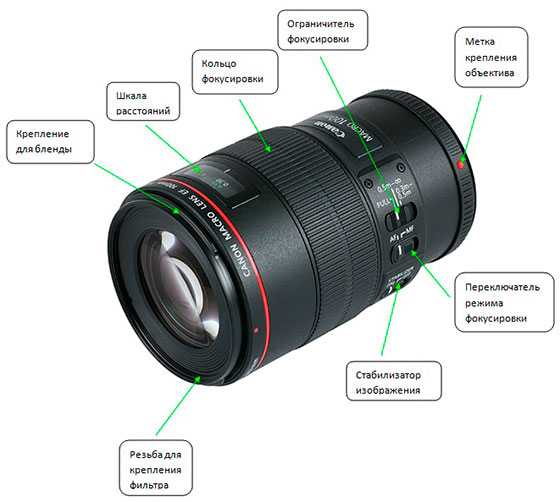

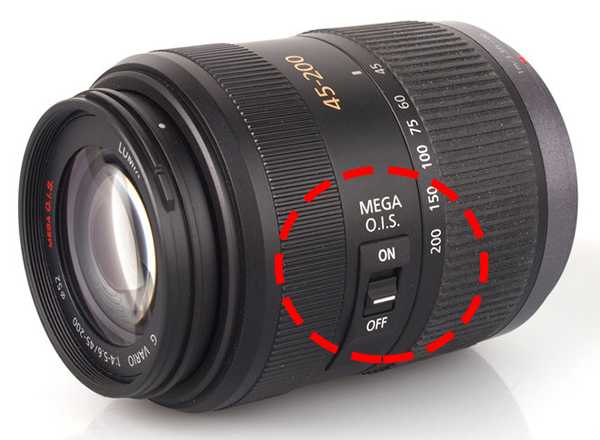

Управление стабилизацией может быть вынесено на боковую часть объектива или находиться в меню, если стабилизатор цифровой.

Рассмотрим подробнее варианты стабилизаторов в фотоаппарате и их особенности.

Виды стабилизаторов

Думаю, не стоит говорить о том, что стабилизатор в камере – вещь обязательная и весьма полезная. Вопрос в другом: если есть возможность выбора, то отдать предпочтение оптическому или цифровому? Помимо того, что связаны они с разными областями фотоаппарата, у них разные особенности работы.

Итак, оптическая система стабилизации – это оптика, набором линз, расположенных в объективе камеры. Она действует по такому принципу, что линзы сдвигаются в противоположную сторону от той, в какую идет движение самого аппарата, тем самым гасятся вибрации. Пользователи отмечают ее сложное устройство и относительную дороговизну.



Среди преимуществ – четкая, уже уравновешенная картинка, которая отображается и в видоискателе, и на матрице. То есть сначала создается хорошая картинка, затем происходит ее передача на сенсор. Также автофокус хорошо работает по такой картинке, следовательно, меньше ошибок фокусировки на предмете.

Правда, есть и свои минусы. Так как стабилизатор расположен вне самого корпуса камеры, если в объективе не будет этой функции, значит, вам будет весьма трудно при съемке. Придется ориентироваться при использовании на определенный тип объективов, с VR (Vibration Reduction) для Nikon или IS (Image Stabilizer) для Canon. Благо, с выбором оптики сейчас проблем нет.

В данную категорию оптических стабилизаторов также можно отнести тот, что основан на сдвиге матрицы. Здесь: движется фотоаппарат – смещается матрица на энное расстояние. Подвижная платформа светочувствительного прибора подстраивается под получаемое изображение.

В этом варианте, конечно, не придется искать объективы со стабилизацией, что довольно удобно. Хотя при этом матрица будет видеть изображение измененным, а система фокусировки и фотограф в видоискателе – еще нет.

К тому же отмечают, что на длиннофокусных объективах такой стабилизатор плохо справляется со своими обязанностями, и эффект от него снижается.

Что же касается цифрового (электронного) стабилизатора?

По факту вообще не предполагается производителями наличие определенного прибора в фотоаппарате, которое занимает дополнительное место. Все дело берет на себя мощной процессор, в него-то и устанавливается необходимая программа по подавлению вибраций движения.

Камера с цифровым стабилизатором может стоить меньше, чем с оптическим, однако, иметь низкое качество. В какой-то степени цифровой стабилизатор можно назвать лишь постобработкой картинки фотоаппаратом, который тратит приличный процент своей работы не на создание изображения, а на противостояние дрожанию камеры.



Стабилизация также будет плохо справляться, если на фотоаппарате объектив с зумом.

Итак, думаю, мы полностью раскрыли тему стабилизаторов, видов. А мнение о том, какой же лучше, остается за фотографами. Пробуйте сами, оценивайте их возможности и делайте выбор. При этом не забывайте, что стабилизатор имеет конкретные функции и большего ждать не следует.

Он, например, не сможет убрать “шевеленку” объекта, если тот быстро перемещается, или если вы сами находитесь в активном движении. Речь идет только об изменениях положения камеры.
Если вы всерьез занялись фотографированием, и хотите узнать все самое главное о фотографии и фотоаппарате, о том, как получать хорошие снимки. Хочу порекомендовать вам видео курс «Цифровая зеркалка для новичка 2.0».

Почему именно это курс? Все просто. Он один из лучших в сети. Куча хлама сейчас в интернете, которые не приносят никаких знаний. А этот курс, я советую всем своим друзьям, которые начинают увлекаться фотографией. Он очень простой в понимании и в нем собрано все только самое важное и нужное для понимания. А друзьям я плохого не посоветую!

Счастливо, читатели! Творческих успехов и всегда будьте на чеку – будьте в центре новой информации по фотографии. Для этого посещайте мой блог и подписывайтесь на него. Если вам понравилась статья, поделитесь с друзьями, пусть и они раскроют для себя что-то новое.

Всех вам благ, Тимур Мустаев.

fotorika.ru

Стабилизатор изображения в зеркальных фотоаппаратах: для чего нужен

Дорогой мой читатель, здравствуй! С вами на связи, Тимур Мустаев. На блоге мы уже разбирали особенности такой съемки, при которой получаются четкие и выразительные кадры. Это во многом зависит от умения выставлять параметры фотоаппарата (выдержка, диафрагма, ISO), в том числе и фокус.

Но все же, почему фотографии могут быть иногда смазанными? Что еще нужно учитывать в процессе фотографирования, чтобы этого не происходило?

Работа стабилизатора в фотокамере

Сегодня мы разберемся с понятием стабилизатор изображения в зеркальных фотоаппаратах. Итак, что это и зачем он нужен?

Дело в том, что объектив и сам корпус фотоаппарата содержат набор сложных внутренних механизмов. Среди них есть чувствительные датчики, отвечающие именно за восприятие движения камеры в разных направлениях и с разной скоростью. То есть, процессор фотоаппарата изначально учитывает возможность возникновения некой погрешности в получении изображения.

С помощью специального устройства, противодействующего данному движению, проецируемое изображение на экране мы видим отчетливо, без ощутимого смазывания.

Безусловно, в определенных моментах стабилизатор в камере нужен, без него фотография получится намного худшего качества, чем с ним. Это касается даже дешевеньких “мыльниц”. Но встроенная стабилизация имеет свои пределы. Давайте разберем все подробнее.

Когда стабилизация необходима:

  1. Дрожание рук и неустойчивое положение фотографа.
  2. Сильный ветер, съемка в движении или движущихся объектов.
  3. Длиннофокусные объективы. Большое фокусное расстояние может дать значимую “шевеленку”, которая обязательно отразится и на фото.
  4. Длинная выдержка, необходимая для особых визуальных эффектов на снимке или при низкой освещенности. Когда увеличивается время срабатывания затвора и в итоге создания кадра, соответственно, вероятность, что камера шевельнется, возрастает.

Следствием дестабилизации изображения неизменно является смазанная, нечеткая картинка. Данные проблемы в некоторых случаях решаемы. Так, проблему № 1 и частично № 2 можно решить, используя штатив при съемке, или же нужно занять более устойчивое положение с опорой на обе ноги.

Весьма полезно приучать себя не двигаться, замирать при фотографировании. Часто у новичков с этим сложности, а ведь фотоаппарату нужно время сделать кадр, и в этом плане лишние движения ни к чему.

Чтобы избежать дрожания камеры при работе с большими фокусными расстояниями, как вариант, можно подойди поближе, если позволяют условия съемки, тогда не придется выкручивать зум аппарата.

Портретные и широкоугольные объективы хорошо себя проявляют и без стабилизатора. А насчет выстраивания выдержки существует правило: выдержка обратно пропорциональна фокусному расстоянию (F). Например, если F=50 мм, то выдержка должна быть не менее 1/50 сек. При условии, что у вас полнокадровый фотоаппарат.

Если у вас кроп, но нужно умножить число на значение кроп-фактора (1,6 для Canon и 1,5 для Nikon). Тем самым получим 1/80 и 1/75 соответственно. Тем самым, снимать ниже этих пределов не рекомендуется во избежание шевеленки. Старайтесь соблюдать правило, хотя и оно не может быть абсолютным гарантом получения резкого кадра.

При сильной внешней вибрации (съемка при беге или в движущейся машине, на открытом пространстве при очень ветреной погоде и т.д.) даже хороший стабилизатор вас вряд ли спасет — просто учитывайте это при съемке.

Стабилизация в камерах разных моделей

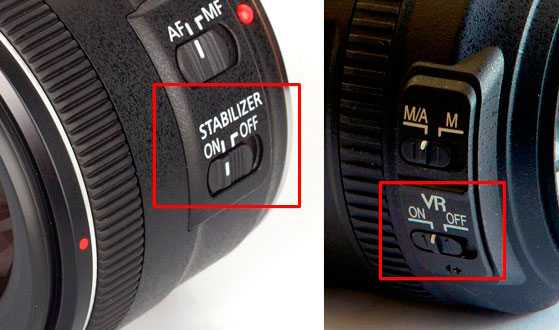

Где искать стабилизатор в камерах? Переключатель обычно находится на самом объективе сбоку, рядом с автофокусом. И с ним все просто – вкл. и выкл.



Иногда, правда, в некоторых камерах есть активный и нормальный режимы работы стабилизатора. Первый стоит включать при больших колебаниях техники, а второй в ходе обычной спокойной съемки. Их различия заключается в тех частотах и амплитудах движения камеры, которые они могут погасить.

Независимо от камеры, у стабилизаторов принцип один – сделать резкое изображение, не допустить появление смазов и нечеткости. Единственное, названия его могут быть разными: так, в фотоаппаратах Canon кнопка стабилизации называется Image Stabilization, у Nikon – Vibration Reduction. Аббревиатура, которую вы найдете на своих фотокамерах, соответственно, IS и VR.

Это что касается стабилизатора в объективе, но есть и другие варианты, имеющие свои достоинства. Производители некоторых фотоаппаратов (например, Olympus, Sony, Nikon, Canon) сделали стабилизатор, встроенный в саму матрицу камеры.

Можно сказать, что стабилизация в объективе удобна, но с другой стороны… а если вам попадется оптика без стабилизатора и в самой матрице его не будет?

Скорей всего с такими параметрами фотоаппарата вы выиграйте в его более низкой цене, но в качестве проиграете. Таким образом, стабилизатор в матрице надежнее, он позволяет меньше задумываться, есть ли или нет данная функция у определенного объектива.

Например, такой стабилизатор в фотокамерах Nikon называется «подавление шума» и устанавливается в меню.

Внешний стабилизатор

Что может выступить дополнительным средством для стабилизации камеры? Конечно, это штатив. Здесь мы имеем большое разнообразие в выборе, это может быть, как тринога, так и монопод. Пару слов о требованиях к штативу.

  • Тяжелый штатив из металла, а не пластика, выйдет дороже по цене и его сложнее носить с собой из-за веса, но он более устойчив. Это несомненный плюс для стабилизации.
  • Чем выше вы выдвигаете штатив, тем больше становится возможность дрожания камеры.
  • Ножки: они должны хорошо фиксироваться.

Будьте внимательны: стабилизацию рекомендуют отключать при использовании штатива. Считается, система стабилизатора в таких условиях может сбиться и дать отрицательный результат.

Любые утяжелители для камеры – это, фактически, стабилизаторы своими руками. Здесь умельцы предлагают много вариантов, но главное это – хорошая устойчивость на земле и неподвижность всей конструкции, достигаемая за счет ее веса.

Если вас заинтересовала информация и вы готовы пойти дальше в обучении фотоискусству. Если вы хотите научиться фотографировать и получать красивые фотографии, то сегодня это стало возможно. Предлагаю вам в качестве гида, видео курс «Цифровая зеркалка для новичка 2.0». Это рад видео уроков, которые помогут вам понять основные и важные моменты получения качественных фотографий.

На сегодня все. Жду вас на моем блоге снова, до свидания и до новых встреч!
P.S. Не забывайте подписываться на новости и приглашать своих знакомых и друзей и делиться в социальных сетях, еще не кто не отменял.

Всех вам благ, Тимур Мустаев.

fotorika.ru

Стабилизаторы изображения встроенные в фототехнику

21 Апреля 2015

Нередко приходиться сталкиваться с ситуациями, когда нет возможности выставить необходимые параметры для получения качественного фото при съемке с рук. Или нельзя использовать вспышку или другое осветительное оборудование в условиях недостаточной освещенности. Короче говоря, когда даже сильное поднятие ISO и наличие светосильной оптики (возможности выставить большое значение диафрагмы) все равно не избавит от необходимости выставлять достаточно длинную выдержку, которая при съемке с рук даст шевеленку или смаз.

Для того, чтобы получить качественное изображение, в таких случаях, необходимо добиться стабилизации фотоаппарата. Сделать это можно, либо стабилизировав камеру внешними приспособлениями, либо воспользоваться встроенной стабилизацией.

В этой статье мы рассмотрим решения по стабилизации изображения, которые разрабатывают и внедряют в свои продукты производители фотоаппаратов и объективов. Внешние средства, такие как штатив, монопод и прочее, мы рассмотрим во второй части статьи.

На сегодняшний день существует несколько принципиально отличающихся решений:

  • оптическая стабилизация;
  • матричная стабилизация;
  • электронная (цифровая) стабилизация.

Оптическая и матричная стабилизация предполагает, что в фотоаппарат (или объектив) встроены специальные датчики - гироскопы или акселерометры. Эти датчики постоянно определяют углы поворота и скорости перемещения фотоаппарата (или объектива) в пространстве и выдают команды электрическим приводам, которые отклоняют стабилизирующий элемент объектива или матрицу фотоаппарата.

При электронной (цифровой) стабилизации ничего никуда механически не сдвигается, изображение углы и скорости перемещения фотоаппарата пересчитываются процессором, который устраняет сдвиг, фактически переделывая полученное изображение.

Обычно, производители внедряют в свои продукты какой-то один тип технологий. Либо, делают фотоаппараты со встроенной стабилизацией, но объективы без таковой (как Olympus или Pentax). Или наоборот – встраивают стабилизатор в объективы и производят сами камеры без нее (Canon, Nikon, Panasonic, Samsung). Но, как обычно, есть и исключения).

ОПТИЧЕСКАЯ СТАБИЛИЗАЦИЯ ИЗОБРАЖЕНИЯ

Оптическая стабилизация – это технология, реализованная в объективе, а не фотоаппарате. Гранды фотостроения - Nikon и Canon практически синхронно начали исследования в области оптической стабилизации. И в 1994 году Nikon представил первую пленочную фотокамеру Nikon Zoom 700VR с, встроенной в объектив, оптической стабилизацией изображения, а в 1995 году Canon представили EF 75-300mm F4-5.6 IS USM, первый в мире объектив, оснащенный оптическим стабилизатором изображения.

Принцип работы заключался в том, что в конструкцию объектива добавляется дополнительный оптический стабилизирующий элемент, который отклоняется электрическим приводом системы стабилизации так, чтобы проекция изображения на плёнке (или матрице) полностью компенсировала колебания фотоаппарата во время съемки.

Мы помним, что фотография – это рисование светом, который проходит через объектив, преломляется линзами объектива и проецируется на светочувствительный элемент (матрица или пленка). Если правильные параметры съемки не соблюдены и выдержка длиннее чем нужно, а вы фотографируете с рук, то проекция изображения попадающего на матрицу сдвигается, вследствие колебания камеры, и изображение получается смазанным.

Так вот, благодаря стабилизирующему элементу, проекция всегда остаётся неподвижной относительно матрицы, что и обеспечивает картинке необходимую чёткость. Но, у этой технологии есть и недостаток - дополнительный оптический элемент немного снижает светосилу объектива. Второй очевидный недостаток, это то, что при прочих равных условиях, объективы со встроенной стабилизацией изображения - дороже.

Ниже приведены обозначения, применяемые производителями для идентификации встроенной в объективы стабилизации изображения:

  • Nikon Vibration Reduction - VR
  • Canon Image Stabilization - IS
  • Panasonic Lumix Optical Image Stabilizer O.I.S. (Есть разновидности – POWER O.I.S. и MEGA O.I.S.)
  • Olympus Image Stabilization - IS
  • Sony Optical Steady Shot - OSS
  • Tamron Vibration Compensation - VC
  • Sigma Optical Stabilization - OS
  • Samsung Optical Image Stabilizer - OIS
  • Fujifilm Optical Image Stabilizer - OIS

Как вы обратили внимание, у некоторых производителей могут попадаться разные типы оптических стабилизаторов, как например POWER O.I.S. и MEGA O.I.S. у Panasonic. Итак, давайте разбираться:

Изначально, первые оптические стабилизаторы были двухосными – то есть, осуществляли сдвиг проекции изображения по двум осям плоскости - горизонтальной и вертикальной и могли компенсировать колебания при использовании выдержки, длиннее возможной на 1-2 ступени.

Рассмотрим пример: при использовании объектива с фокусным расстоянием 100 мм, минимальная выдержка, которую возможно использовать для получения достаточно резкого изображения, должна быть короче 1/100 секунды (это для полного сенсора, а если в камере установлен кроп-сенсор, то нужно учитывать - эквивалентное фокусное расстояние). Но, если в объективе используется стабилизирующий элемент, выдержку можно сделать короче без ущерба для качества изображения (1 ступень – это сокращение выдержки в 2 раза, 2 ступени – в 2*2=4 ! раза). То есть, можно поставить выдержку, вплоть до 1/25 секунды.

Но прогресс не стоит на месте, и сегодня производители предлагают в своих продуктах, уже гораздо более продвинутые стабилизирующие элементы, способные компенсировать выдержку в 3-4 и даже 5 ступеней (то есть сократить выдержку в 8-16-32 раз, соответственно).

Кроме того, появились технологии с 4-х осевыми стабилизационными элементами, позволяющие компенсировать не только дрожание рук и горизонтальные / вертикальные сдвиги, а и осевые перемещения объектива и сильную тряску при ходьбе. Это существенно промогает при макросъемке и съемке видео на цифровой фотоаппарат с рук.

Как пример - MEGA O.I.S. у Panasonic, это двухосевая стабилизация с компенсацией вибраций до 2-3 ступеней, а POWER O.I.S. – это уже четырехосевая система, которая помимо компенсации до 3-4 ступеней, еще и способна гасить вибрации съемки видео с рук при ходьбе. Подобные технологии есть и у других производителей – например Hybrid IS и Dinamic IS у Canon.

ВНУТРИКАМЕРНАЯ ИЛИ МАТРИЧНАЯ СТАБИЛИЗАЦИЯ ИЗОБРАЖЕНИЯ

Матричная стабилизация – это технология, реализованная в фотоаппарате, а не объективе. Она была предложена компанией Konica Minolta и впервые применена в 2003 году в фотокамере Dimage A1 (сама технология называлась - Anti-Shake).

При таком решении, колебания камеры компенсирует не оптический элемент внутри объектива, а сама матрица, установленная на подвижной стабилизирующей платформе. Принцип стабилизации здесь иной - сама матрица "подстраивается" под проекцию изображения, а не проекция изменяется по пути к матрице.  Из плюсов такого решения - в отличие от оптической стабилизации, матричная не вносит искажений в картинку и не влияет на светосилу объектива. Кроме этого, наиочевиднейший плюс в том, что можно использовать любые, даже самые дешевые объективы и получать "стабилизированное" изображение.

Но есть и минусы. Считается, что стабилизация сдвигом матрицы менее эффективна, нежели оптическая стабилизация. С увеличением фокусного расстояния объектива эффективность ее снижается: на длинных фокусах матрице приходится совершать слишком быстрые перемещения со слишком большой амплитудой, и она просто перестаёт успевать за «ускользающей» проекцией. Кроме того, для высокой точности работы, система должна знать точное значение фокусного расстояния объектива, что ограничивает применение старых зум-объективов, а также - расстояние фокусировки при малой дистанции. А самое неприятное -  матричная стабилизация может не корректно работать при макросъёмке. Конечно же, прогресс и здесь не стоит на месте, и производители значительно совершенствуют свои разработки. Новейшие камеры предлагают уже 5-осевые системы стабилизации (Konica Minolta Anti-Shake была 2-осевой) и возможность компенсации выдержки до 5 ступеней.

Ниже приведены обозначения, применяемые производителями для идентификации встроенной в камеры стабилизации изображения:

Konica Minolta Anti-Shake - AS (уже не выпускается, здесь упомянута как "дань истории")

Pentax Shake Reduction - SR

Olympus In Body Image Stabilizer - IBIS

Sony SteadyShot - SS, (Есть разновидности – Super SteadyShot - SSS и SteadyShot INSIDE - SSI )

ЭЛЕКТРОННАЯ (ЦИФРОВАЯ) СТАБИЛИЗАЦИЯ ИЗОБРАЖЕНИЯ

При этом виде стабилизации, примерно 40 % пикселей на матрице отводится на стабилизацию изображения и не участвует в формировании картинки. При дрожании камеры, картинка «плавает» по матрице, а процессор фиксирует эти колебания и вносит коррекцию, используя резервные пиксели для компенсации дрожания. Эта система стабилизации широко применяется в недорогих цифровых видеокамерах, где матрицы маленького размера. Она имеет значительно более низкое качество, чем прочие типы стабилизации, зато принципиально дешевле, так как не содержит дополнительных механических элементов.

Обратите внимание, что производители могут давать возможность выбора использования определенных режимов работы систем стабилизации, например:

  • однокадровый режим, при котором система стабилизации активируется только на время экспозиции для одного кадра (Если нет выбора режимов стабилизации, а только переключатель включения/выключения, значит, скорее всего, это единственный возможный режим её работы. Хотя - возможно, что определение режима работы стабилизации выставляется в меню фотокамеры)

  • непрерывный режим, при котором система стабилизации работает постоянно, что облегчает фокусировку в сложных условиях. Однако эффективность работы системы стабилизации при этом может оказаться несколько ниже, поскольку в момент экспозиции корректирующий элемент может оказаться уже смещённым, что снижает его диапазон корректировки. Да, и в непрерывном режиме система потребляет больше электроэнергии, что приводит к более быстрому разряду аккумулятора.
  • режим панорамирования, при котором система стабилизации компенсирует только вертикальные колебания.

Еще раз заострим внимание, что режимы работы системы стабилизации могут регулироваться как на корпусе объектива, так и в меню камеры.

У всех производителей есть свои специфические наработки и технологии, так что стоит ознакомиться с руководством пользователя конкретного объектива, чтобы в полной мере использовать все его возможности.

Также, важно учитывать, что практически для всех объективов и камер, оснащенных встроенной стабилизацией изображения, производители рекомендуют отключать ее, при установке камеры на штатив.

Кроме того, некоторые производители внедряют в свою технику как оптическую так и матричную стабилизацию:

  • Sony, поглотив в свое время компанию Minolta, получили “в наследство” технологию двуосного сдвига матрицы - Konica Minolta AS (Anti-Shake), доработали ее и сейчас внедряют в некоторые свои фотоаппараты. Причем, новая полнокадровая беззеркальная камера Sony α7 II уже снабжена 5-осевым стабилизатором.
  • Компания Panasonic встраивает стабилизацию изображения в объективы, но у них есть уже четыре (пока что – четыре) модели фотоаппаратов со встроенной матричной системой стабилизации – это DMC-GX7, DMC-GX8, DMC-GX80, DMC-G80. Какого-то специального названия технология не имеет, просто в спецификациях указано, что в камере используется система стабилизации изображения (Image Sensor Shift Type).
  • Компания Olympus тоже начала производить объективы со встроенной оптической стабилизацией изображения, которая дополняет встроенную матричную. Таких объективов пока всего два - M.ZUIKO DIGITAL 300mm F4.0 IS PRO и M.ZUIKO DIGITAL ED 12-100mm F4 IS Pro.

Подводя итого, хочется сказать, что:

  • система встроенной стабилизации изображения - это действительно серьезный помощник, дающий возможность получить качественные кадры в сложных условиях съемки
  • даже светосильная оптика поможет уменьшить выдержку, но не поможет при съемке видео с рук, где важна компенсация серьезных колебаний
  • стабилизация вместе со светосильной оптикой - это наилучшее сочетание, к которому "стоит стремиться", и которое дает наилучший результат
  • если уж вы покупаете не самую светосильную оптику, то хотя бы не экономьте на стабилизации изображения - это нередко очень выручает
  • также не забывайте, что длиннофокусные объективы, требуют достаточно коротких выдержек (помним про правило) и в них особенно важна хорошая стабилизация изображения.

photodzen.com

Тест стабилизаторов - лучше в корпусе или в объективе?

На сегодняшний день в цифровых фотоаппаратах используются два типа оптических стабилизаторов изображения. Первый, классический тип – стабилизаторы, базирующиеся на сдвиге линз в объективе. Второй тип – стабилизаторы, которые используют сдвиг матрицы в корпусе самой камеры.

Стабилизаторы первого типа на тесте будут представлены объективами Nikkor AF-S 18-105mm f/3.5-5.6G DX ED VR и Tamron AF 18-270 mm f/3.5-6.3 Di II VC LD Aspherical [IF] Macro. Их бы будем устанавливать на зеркальную камеру Nikon D3100. Объектив Tamron интересен тем, что в нем используется трехкоординатная система компенсации вибраций (в отличие от «обычных» двухкоординатных стабилизаторов).

Стабилизацию на сдвиге матрицы представляет зеркальный аппарат Pentax K-5 с объективом SMC PENTAX DA 18-135mm f/3.5-5.6 ED AL [IF] DC WR.




Для начинающих фотолюбителей поясним, о чем тут идет речь.

Одним из важнейших параметров, характеризующих процесс формирования фотографического изображения, является выдержка. Это время, в течение которого затвор камеры остается открытым и свет попадает через объектив на светочувствительный элемент (матрицу). В условиях недостаточной освещенности приходится использовать длинные выдержки (дольше оставлять затвор открытым), иначе получится слишком темное изображение.

По мере снижения освещенности, в какой-то момент выдержка становится «слишком длинной» – руки фотографа уже не могут удерживать камеру неподвижной в течение времени экспозиции, и положение камеры изменяется относительно первоначального, вследствие чего получаемое изображение размазывается. Существует популярная формула «выдержка (в секундах) должна быть численно равна единице, деленной на фокусное расстояние объектива (в эквивалентных миллиметрах)», или более короткой. То есть, при фокусном расстоянии объектива, равном 50 экв.мм, желательно использовать выдержку не длиннее, чем 1/50 секунды. Однако это еще ничего не гарантирует – в зависимости от крепости рук фотографа «безопасная выдержка» может варьироваться в весьма широких пределах.

Стабилизаторы изображения призваны минимизировать риск получения смазывания изображения. Эффективность работы стабилизатора оценивается удлинением «безопасной выдержки». Каждое удлинение выдержки в два раза соответствует «одной ступени» экспозиции. Например, если в вышеприведенном примере получаются резкие кадры не при 1/50, а при 1/6 секунды, то это соответствует удлинению выдержки в 8 раз, или эффективности работы стабилизатора в «три экспоступени» (8=2х2х2), или «три стопа».

Классический метод оптической стабилизации основан на сдвиге линз(ы) в объективе. Специальные датчики отслеживают с высокой частотой изменение положения камеры в пространстве. В случае обнаружения перемещения камеры линза сдвигается и ход лучей изменяется, их как бы принуждают попадать на первоначальное место матрицы, в результате смаз уменьшается. Такие системы в настоящее время применяют в своих зеркальных камерах компании Canon и Nikon. Началось это еще в пленочную эру, когда метод сдвига линз в объективе был единственно возможным. Было выпущено много миллионов стабилизированных объективов. Когда началась цифровая эра, компании Canon и Nikon продолжали использовать те же принципы.

Однако с появлением цифровых фотоаппаратов появилась возможность реализовать оптическую стабилизацию другого типа, на сдвиге матрицы. В этом случае объективы в фотосистеме могут быть и не стабилизированными, достаточно иметь стабилизатор в корпусе камеры. Любой установленный объектив автоматически превращается в стабилизированный. Зеркальные камеры с таким принципом стабилизации выпускали и выпускают компании Olympus, Pentax, Sony.

Cтабилизаторы изображения обоих описанных типов относятся к оптическим, поскольку используют общий принцип – изменение положения элементов оптической системы в пространстве, в результате которого изображение объекта на матрице остается неизменным. Просто элементы сдвигаются на разных участках следования лучей: в первом случае – посередине, а во втором случае – на финальном этапе.

Очевидный плюс стабилизаторов на сдвиге матрицы – меньшая стоимость фотосистемы в целом, ведь не нужно платить за стабилизатор в каждом объективе (по крайней мере, так должно быть теоретически). С другой стороны, широко распространено мнение, что «стабилизаторы на сдвиге линз более эффективны». Вот мы как раз и хотим проверить – так ли это на самом деле.





Методика тестирования

Исследование оптических стабилизаторов – дело достаточно нетривиальное. Прежде всего, сложно количественно описать вибрации, привносимые в реальном мире руками фотографа, когда он нажимает на кнопку спуска и делает снимок. Насколько сдвигается камера, как быстро, в каком направлении?..

На наш взгляд, проводить тесты, попросту держа камеру в руках – это не вариант; слишком велик будет разброс тестового воздействия от снимка к снимку. Для получения более-менее достоверного результата необходимо обеспечить стабильное, воспроизводимое от раза к разу воздействие.

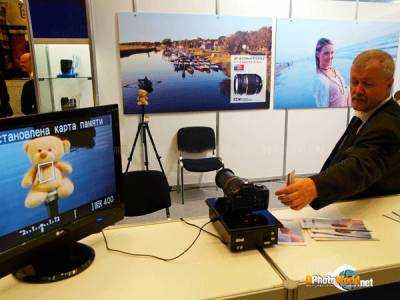

Сотрудники российского представительства компании Tamron любезно предоставили в наше распоряжение вибростенд, который изготовлен европейским подразделением Tamron в Германии. Он используется на фотовыставках и ярмарках для демонстрации эффективности стабилизации изображения в объективах Tamron.




Вибростенд обеспечивает синусоидальные колебания подвижной площадки, на которую закрепляется фотоаппарат, по одной оси (вертикальной), с фиксированной частотой 6 Герц (шесть колебаний в секунду). Центральная часть площадки, где установлен аппарат, остается неподвижной, а передний и задний край качается с амплитудой чуть более одного миллиметра (величина амплитуды не регулируется). Получается, что аппарат не сдвигается линейно вверх-вниз, а качается. В численном выражении угловое перемещение объектива составляет доли градуса и выглядит небольшим, однако на следующих страницах вы увидите, что на практике смазывание изображения получается весьма существенным (с выключенным стабилизатором, конечно).



Вибростенд обеспечивает главное – воспроизводимое воздействие, одинаковое для каждого последующего снимка или серии снимков. Поскольку мы будем сравнивать работу трех оптических стабилизаторов между собой (а не сравнивать с некими референсными, выверенными данными) – такого стенда вполне достаточно.



В тесте используются три объектива с разным диапазоном фокусных расстояний, но участок 18-105 мм (27-157 экв.мм) перекрывается у всех троих. Чтобы не перегружать тест, возьмем два наиболее показательных значения – 75 и 150 экв.мм.



Фокусное расстояние f=75 экв.мм

Итак, сначала устанавливаем объективы на фокусное расстояние 50 мм (или 75 экв.мм).

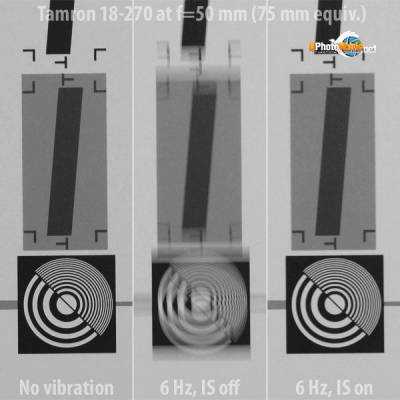

Левый снимок сделан при отсутствии вибраций. Средний – со включенной вибрацией и выключенным стабилизатором. Правый – вибрация по-прежнему составляет 6 Гц, но стабилизатор при этом включен. В идеале должно получиться изображение, как на снимке слева, безо всякого смазывания – в этом случае мы скажем, что стабилизатор полностью скомпенсировал вибрации. В каждом случае делалось пять дублей, для иллюстрации отобран лучший вариант.

Фрагменты приведены в масштабе 1:2 (50%). Выполнена небольшая коррекция в редакторе изображения (обесцвечивание, подстройка уровней). На смазанность изображения это, конечно, не повлияло.



Объектив Nikkor отработал отлично. Изображение со включенным стабилизатором почти такое же резкое, как и безо всяких вибраций.




Практически такие же хорошие результаты и у объектива Tamron. Остаточная смазанность изображения минимальна.




В случае объектива Pentax картинка менее резкая, изображение несколько смазано – особенно наглядно это видно на тонких концентрических кольцах. Однако не спешите делать выводы – на следующей странице, наоборот, Pentax покажет лучший результат.

Кстати, аппарат Pentax K-5 не позволяет включить одновременно таймер автоспуска и стабилизатор изображения. Своя логика в этом, конечно, есть – раз вы хотите использовать таймер, то, скорее всего, ведете съемку со штатива; а при установке на штатив стабилизатор изображения лучше отключать, ибо его включение может давать негативный эффект. Так что выбирайте – либо включайте таймер, либо стабилизатор. В случае нашего теста это было не очень удобно.



Фокусное расстояние f=150 экв.мм

Далее устанавливаем фокусное расстояние 100 мм (150 экв.мм) или около того.

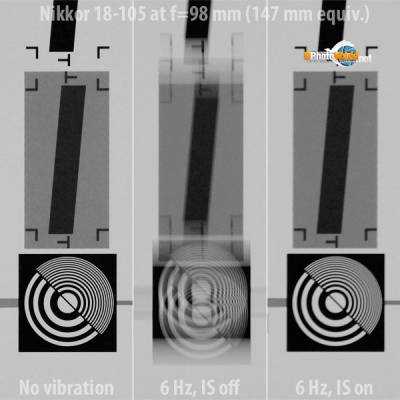

По-прежнему, левый снимок делается в отсутствие вибраций. Средний – со включенной вибрацией и выключенным стабилизатором. На правом – вибрация по-прежнему составляет 6 Гц, но стабилизатор при этом включен. В идеале должно получиться изображение, как на снимке слева, безо всякого смазывания – в этом случае мы скажем, что стабилизатор полностью скомпенсировал вибрации. В каждом случае делалось пять дублей, для иллюстрации отобран лучший вариант.

Фрагменты приведены в масштабе 1:2 (50%). Выполнена небольшая коррекция в редакторе изображения (обесцвечивание, подстройка уровней). На смазанность изображения это, конечно, не повлияло.



Здесь уже воздействие весьма сильное (смаз на среднем снимке велик), так что неудивительно, что объективу Nikkor не удалось полностью скомпенсировать смазывание. Правый снимок уже не такой резкий, как при f=50 мм (на предыдущей странице), хотя результат все же очень неплох.




Объектив Tamron отработал чуть лучше, чем Nikkor.




Ну и, наконец, стабилизатор Pentax показал лучший результат. Причем лучше не только других камер, но и лучше себя же при вдвое меньшем фокусном расстоянии. То есть, стабилизатор на сдвиге матрицы лучше скомпенсировал более сильное смазывание изображения. Хотя различия во всех случаях минимальны.

Напоследок заметим, что объектив Tamron обладает уникально широким диапазоном фокусных расстояний – от 18 до 270 экв.мм, кратность зума 15х. Поэтому он давал нам возможность проверить работу стабилизатора и на больших значениях фокусных расстояний, нежели 100 экв.мм. Мы сравнили работу Tamron 18-270 со вторым объективом Nikkor (а именно Nikkor AF-S DX 55-300 F4.5-5.6 G VR), однако приводить результаты в рамках этого обзора не будем. Наверное, не вполне корректно сравнивать один объектив (Tamron 18-270) со связкой из двух других (Nikkor 18-105 плюс Nikkor 55-300).

Впрочем, на словах можно сказать, что в районе f=200 экв.мм объектив Tamron обеспечил лучшую стабилизацию изображения, чем Nikkor, однако по оптическим свойствам (в отсутствие вибраций) Nikkor имел преимущество – что, впрочем, и неудивительно, это все-таки специализированный телеобъектив, в то время как Tamron силен своей суперуниверсальностью, которую обеспечивает кратность зума 15х, да еще и вкупе с макровозможностями.



Выводы

Конечно, не стоит делать по результатам этого небольшого теста каких-либо выводов глобального характера. Стабилизаторы можно подвергать различным воздействиям, создавать для аппаратов самые разные условия, и чтобы сделать всесторонне обоснованные выводы, по идее, нужно набрать огромную статистику. Наши же эксперименты носят достаточно узкий и локальный характер.

Тем не менее, уж что получилось, то мы вам и показали. Позволим себе высказать лишь самые общие соображения.

Прежде всего, стабилизаторы изображения очевидным образом доказали свою высокую эффективность – причем все трое участников теста. Достаточно взглянуть на средний фрагмент каждой из иллюстраций, чтобы увидеть, насколько сильным, как ни крути, было воздействие, и как великолепно стабилизаторы с ним справились (правый фрагмент). То есть, в принципе можно получать абсолютно не смазанные снимки при таких экстремальных, на первый взгляд, сочетаниях параметров, как фокусное расстояние 150 экв.мм и выдержка 1/6 секунды. Хотя, конечно, дрожание рук должно быть для этого достаточно слабым.

В определенном смысле результаты теста получились скучными – все участники справились с заданием одинаково хорошо. Нам не удалось экспериментально выявить те пограничные условия, при которых один из объективов (или методов стабилизации) показал бы себя существенно лучше других – просто потому, что имевшийся в нашем распоряжении вибростенд не позволял регулировать параметры вибрации (в первую очередь, амплитуду). Минимальные различия все-таки проявились – Nikkor был лучше всех на относительно широком угле (75 экв.мм), Pentax (и стабилизация на сдвиге матрицы) – при большем фокусном расстоянии (150 экв.мм), а объектив Tamron обладает рекордным диапазоном зума и лидирует по своей универсальности. В целом же, повторимся, прекрасно отработали все трое.

Соответственно, по результатам этого теста у нас нет оснований считать, что один из типов стабилизации – на сдвиге линз в объективе, либо на сдвиге матрицы – эффективнее другого.

dphotoworld.net

Отправить ответ

avatar
  Подписаться
Уведомление о
