Аннотация: Цель лекции: Изучить основные возможности программы КОМПАС 3D. Познакомится с основными командами и принципом построения 3D моделей.

9.1 Основные возможности КОМПАС 3D

Данная часть курса посвящена вопросам 3D моделирования- процесса создания объемных моделей на основе чертежа. 3D моделирование все больше применяется в инженерной практике. Есть несколько основных направлений (потребностей) для чего будет создаваться модель: прежде всего это визуализация - т.е. объемное представление детали, а также использование 3D модели для последующих расчетов в других программах: на прочность, напряженно – деформированное состояние и т.д.

Так же как и КОМПАС – График, КОМПАС - 3D имеет ряд возможностей: создание 3D моделей, использование библиотеки стандартных изделий, вывод документов на печать, расчет и построение моделей. Если Вы освоили работу с программой в области 2D проектирования – создания плоских фигур, то для Вас не составит трудности овладеть и созданием объемных фигур.


Рис. 9.1.
Результат 3D моделирования

На рис. 9.1 представлена объемная модель гидроцилиндра, построенная модель отличается простотой и быстротой построения, что выгодно отличает КОМПАС 3D от других аналогов программного обеспечения.

Также построенные 3D модели можно применять в других программах, занимающихся расчетом на прочность, моделированием процессов механики жидкости и газа.

На рис. 9.2 представлено моделирование процесса кавитации в пакете прикладных программ Flow Vision.


Рис. 9.2. Использование 3D моделей при моделирование процессов механики жидкости и газа

После того как Мы рассмотрели основные возможности КОМПАС 3D пора рассмотреть основные инструменты создания объемных моделей.

9.2 Основные инструменты

Для того, чтобы начать работу по созданию 3D моделей необходимо выбрать тип документа: деталь или сборка. Так как вначале будем создавать модели, а не сборки то тип документа деталь.


Рис. 9.3. Выбор типа документа

Перед нами появится рабочее окно программы, содержащее практически все те же инструменты как и при создание плоских моделей.

Основным принципом создания 3D модели является создание эскиза и преобразование его в пространстве посредством операций: выдавливания, поворота вокруг своей оси, кинематической операции, построения объекта по сечениям.

Если необходимо построить сложную 3D модель то необходимо создать несколько деталей, а затем их объединить в сборки.

После запуска программы перед нами появится рабочее окно с пространственной системой координат, для того чтобы построить эскиз необходимо выбрать одну из плоскостей и в контекстном меню нажать эскиз.


Рис. 9.4.
Пространственная система координат

После выбора плоскости создания "эскиза" перед нами появится плоскость, на которой будет создан эскиз, который Мы впоследствии преобразуем. Эскиз необходимо выполнять только осевыми и основными линиями.

Границы эскиза могут выходить за границы условной области плоскости. Эскиз создается при помощи стандартных инструментов геометрии.


Рис. 9.5. Плоскость создания эскиза

Попробуем в плоскости эскиза создать какой – то простейший эскиз, например окружность.


Рис. 9.6. Создание эскиза

www.intuit.ru

Лекции по компьютерной графике (Компас график 3d)

КУРС ЛЕКЦИЙ ПО ДИСЦИПЛИНЕ

«КОМПЬЮТЕРНАЯ ГРАФИКА»

Тема 1 ОБЩИЕ СВЕДЕНИЯ О ПРОГРАММЕ

КОМПАС-ГРАФИК

1.1 Запуск КОМПАС-ГРАФИК

  • 1.1 Запуск КОМПАС-ГРАФИК
  • 1.1 Запуск КОМПАС-ГРАФИК

Для начала работы с системой необходимо произвести двойной

щелчок левой кнопкой мыши по пиктограмме, расположенной

на рабочем столе.

  • Для начала работы с системой необходимо произвести двойной щелчок левой кнопкой мыши по пиктограмме, расположенной на рабочем столе.

После включения КОМПАС-ГРАФИК

открывается главное окно системы .

1.1 Главное окно

  • 1.1 Главное окно
  • 1.1 Главное окно

4 - системные кнопки

1 - строка заголовка

2 - верхнее

(главное) меню системы

3 - панель управления

Для создания документа на панели управления

нажать кнопку «Создать новый документ»

Открывается дополнительное окно с перечнем документов

Чертеж выполняется на листе стандартного

формата с рамкой и основной надписью.

Фрагмент отличается от чертежа тем, что

выполняется на листе произвольного размера

без рамки и основной надписи.

1.2 ОКНО ДОКУМЕНТА.ИНСТРУМЕНТАЛЬНАЯ ПАНЕЛЬ

Кнопки – переключатели

ИНСТРУМЕНТАЛЬНОЙ

ПАНЕЛИ

Точка

Вспомогательная прямая

Отрезок

Окружность

Дуга

И т.д .

Строка параметров

объекта

Панель специального

управления

Строка сообщений

Дополнительные кнопки команды «ОТРЕЗОК»

Кнопка-переключатель

Панель размеров

Инструментальная панель

размеров

Кнопка-переключатель

Панель обозначения

Инструментальная панель

обозначения

Кнопка-переключатель

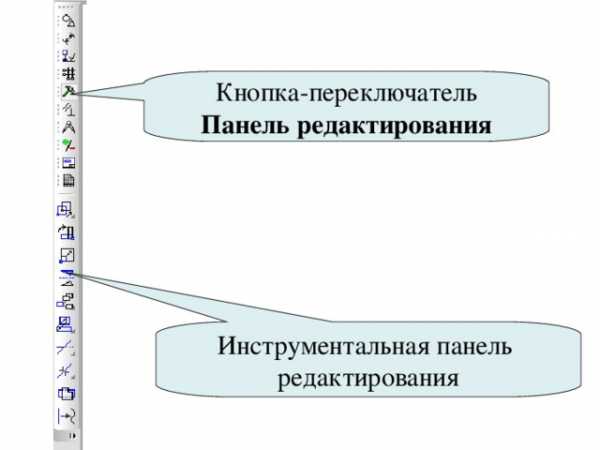

Панель редактирования

Инструментальная панель

редактирования

Кнопка-переключатель

Панель параметризации

Инструментальная панель

параметризации

Кнопка-переключатель

Панель измерений

Инструментальная панель

измерений

Кнопка-переключатель

Панель выделения

Инструментальная панель

выделения

1.3 Панель специального управления

  • 1.3 Панель специального управления

Панель специального управления появляется

на экране только после вызова какой-либо

команды. Кнопки, расположенные на панели

специального управления, позволяют

контролировать процесс выполнения этой

команды.

Кнопка 1 – кнопка

Автоматического создания объекта.

Если эта кнопка нажата, то все объекты

будут создаваться немедленно

после ввода параметров, достаточных

для построения.

4

2

Кнопка 2 - Создать объект . Если объекты

не должны создаваться автоматически,

теперь для того, чтобы подтвердить создание

каждого очередного элемента,

нужно дополнительно нажать кнопку 2 .

3

1

Кнопка 3 - Указать заново.

В процессе работы возникает необходимость

изменить выбор объекта,

относительно которого выполняется команда. Для этого следует нажать кнопку 3.

Кнопка 4 - Прервать команду.

  • Кнопка 4 - Прервать команду.

Для завершения текущей команды ввода или

редактирования объекта используют

данную кнопку.

.

  • Для завершения текущей команды ввода или редактирования объекта используют данную кнопку. .

Строка параметров

объекта:

Строка сообщений:

Содержит сообщения системы,

относящиеся к текущей команде

или элементу рабочего окна,

на который указывает курсор

Служит для настройки

объекта при его создании

или редактировании.

В данном случае при

построении отрезка

задается его длина,

угол наклона,

стиль линии

Щелкнув мышью по полю стилей линий вызываем диалоговое окно

«Выберите текущий стиль» , где приведен список всех доступных

для использования линий

Щелчком мыши назначаем текущий стиль линии и фиксируем выбор

кнопкой «Выбрать» . В поле появится изображение вновь принятого стиля

Для того, чтобы зафиксировать или расфиксировать значение параметра,

необходимо нажать кнопку, расположенную рядом с полем этого параметра

В поле, расположенном после индекса p1 , сообщают координаты

начальной точки отрезка

В поле, расположенном после индекса p 2 , сообщают координаты

конечной точки отрезка

Первое значение – координата Х

Второе значение координата Y

Рассмотрим некоторые команды

текущего состояния

«КОМПАС»

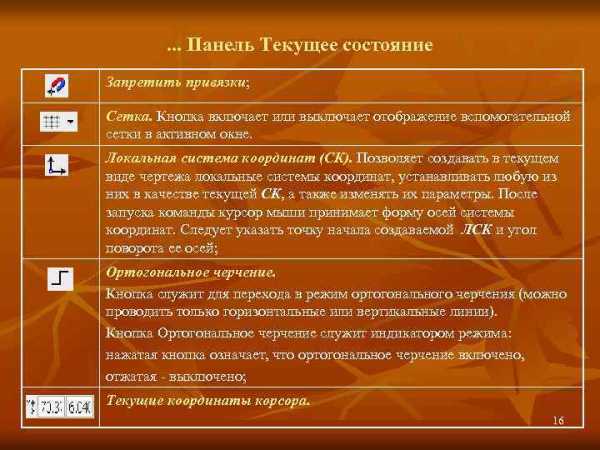

В строке текущего состояния отображаются следующие параметры:

установка

глобальных

привязок

локальная

СК

сетка

слой

вид

шаг курсора

ортогональное

черчение

Поле «Шаг курсора»

устанавливает величину

перемещения курсора с помощью клавиш со стрелками на основной

клавиатуре. При этом перемещение будет не произвольным,

а дискретным в соответствии с выбранным значением шага курсора

в Строке текущего состояния

Поле « Слой»

позволяет выполнять графические

построения в нескольких слоях, т.е. одно изображение выполняется

на фоне другого.

В этом поле отображается номер слоя, который в данный момент

является текущим.

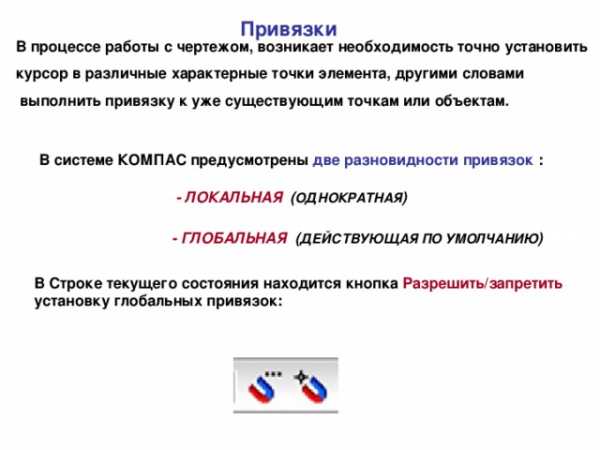

Привязки

В процессе работы с чертежом, возникает необходимость точно установить

курсор в различные характерные точки элемента, другими словами

выполнить привязку к уже существующим точкам или объектам.

В системе КОМПАС предусмотрены две разновидности привязок :

- ЛОКАЛЬНАЯ ( ОДНОКРАТНАЯ )

- ГЛОБАЛЬНАЯ ( ДЕЙСТВУЮЩАЯ ПО УМОЛЧАНИЮ )

В Строке текущего состояния находится кнопка Разрешить/запретить

установку глобальных привязок:

МЕНЮ ГЛОБАЛЬНЫХ ПРИВЯЗОК

К глобальной привязке целесообразно перейти при вводе нескольких

объектов с одной привязкой, т.к. локальная привязка действует только

в пределах одной команды и не запоминается системой.

Для привязки устанавливают курсор так, чтобы характерная точка объекта

находилась внутри ловушки курсора.

После этого фиксируют курсор нажатием левой кнопки мыши.

Все варианты локальных привязок объединены в меню, которое

выводится на экран при создании, редактировании, или выделении

объекта нажатием правой кнопки мыши .

МЕНЮ ЛОКАЛЬНЫХ ПРИВЯЗОК

Следующей кнопкой в Строке текущего состояния является кнопка

«Сетка»

При нажатии на эту кнопку

на экране появляется сетка

Чтобы курсор перемещался по сетке,

необходимо включить привязку «По сетке»

Выполнение геометрических построений по сетке

При работе в системе КОМПАС используются

декартовы правые системы координат

Начало абсолютной системы координат чертежа всегда находится

в левой нижней точке габаритной рамки формата

Начало абсолютной системы координат фрагмента всегда находится

в центре окна

Для удобства работы, пользователь может создавать в документе

произвольное количество

локальных систем координат (ЛСК)

и оперативно переключаться между ними.

Если потребуется создать новую ЛСК ,

выбрать одну из них в качестве текущей либо удалить,

необходимо нажать кнопку Локальная С К ,

расположенную в Строке текущего состояния.

В точке начала текущей системы координат

отображаются стрелки, имеющие следующий вид:

  • В точке начала текущей системы координат отображаются стрелки, имеющие следующий вид:

В полях координат X и Y отображаются

значения координат курсора в текущей системе координат

  • В полях координат X и Y отображаются значения координат курсора в текущей системе координат

multiurok.ru

Компас лекции / лекция 9

Лекция 9. Создание сборок.

В КОМПАС-3D существует два способа включения компонентов в сборку:

1. Добавление уже готовых (созданных заранее и хранящихся на диске) компонентов. Этот способ применяется при проектировании сборки "снизу вверх". Разновидностью этого способа является добавление в сборку стандартных изделий и моделей из библиотеки.

2. Создание компонентов в контексте сборки или создание компонентов "на месте". Этот способ применяется при проектировании сборки "сверху вниз".

Чтобы добавить в сборку компонент (деталь или подсборку), существующий в файле на диске, вызовите команду Операции - Добавить компонент из файла или нажмите кнопку Добавить из файла на панели Редактирование сборки.

После вызова команды на экране появится стандартный диалог выбора файлов. Выберите в нем нужный каталог и укажите имя файла, содержащего компонент. Изображение указанного компонента появится в окне просмотра диалога. Если файл компонента выбран верно, нажмите кнопку Открыть.

Укажите точку вставки компонента. Точку вставки можно указать в окне сборки произвольно или используя привязку (например, к началу координат или к вершине). Вы можете также ввести координаты X, Y, Z точки вставки в полях Панели свойств.

Если вставленный компонент - первый в сборке, он автоматически фиксируется в том положении, в котором был вставлен. Зафиксированный компонент не может быть перемещен в системе координат сборки.

Чтобы создать компонент в сборке, вызовите команду из группы Операции - Создать компонент.

Кнопки вызова этих команд находятся на панели Редактирование сборки.

Замечание. Команда Создать деталь доступна только в том случае, если в текущей модели выделен какой-либо плоский объект (вспомогательная или проекционная плоскость или плоская грань).

В сборку могут быть вставлены модели стандартных изделий из Библиотеки крепежа.

Чтобы вставить в сборку стандартное изделие раскройте соответствующий раздел библиотеки (например, Винты) и выберите нужный тип изделия. В появившемся на экране диалоге укажите параметры вставляемого изделия; нажмите кнопку OK.

В окне сборки укажите точку вставки изделия (приблизительно или с использованием привязки) или цилиндрическую (коническую) поверхность, с которой должен быть связан вставляемый стандартный элемент.

Нажмите кнопку Создать объект на Панели специального управления.

После вставки компонента в сборку вы можете задать его приблизительное положение и ориентацию в ней.

В КОМПАС-3D предусмотрено несколько способов перемещения компонентов сборки в ее системе координат. Вы можете повернуть компонент вокруг центра его габаритного параллелепипеда, вокруг оси или вокруг точки, а также сдвинуть компонент в любом направлении.

Кнопки для вызова этих команд находятся на панели Редактирование сборки.

Переместить компонент

Повернуть компонент

Перемещению компонента в одном или нескольких направлениях могут препятствовать наложенные на этот компонент сопряжения. Например, компоненты, расположенные соосно, могут перемещаться только вдоль их общей оси, а также вращаться вокруг нее.

При работе со сборкой можно зафиксировать компонент, чтобы он не мог перемещаться в системе координат сборки. Рекомендуется фиксировать хотя бы один компонент сборки, чтобы при наложении сопряжений перемещение компонентов было предсказуемым.

Первый компонент, вставленный в новую сборку из файла, фиксируется автоматически.

Для фиксации других компонентов в текущем положении выполните следующие действия.

1. Выделите компонент (компоненты) в Дереве модели.

2. Вызовите из контекстного меню команду Включить фиксацию.

Справа от пиктограмм зафиксированных компонентов в Дереве модели отображаются буквы ф в круглых скобках.

Чтобы отключить фиксацию, выделите нужный компонент (компоненты) и вызовите из контекстного меню команду Отключить фиксацию.

После того, как в сборке будут созданы компоненты, можно приступать к созданию параметрических связей между ними.

Сопряжение - это параметрическая связь между компонентами сборки, формируемая путем задания взаимного положения их элементов (например, параллельности граней или совпадения вершин).

Команды наложения сопряжений расположены в группе команд Операции - Сопряжения компонентов.

В сборке можно выполнить формообразующие операции, имитирующие обработку изделия в сборе. Например, создать отверстие, проходящее через все компоненты сборки или отсечь часть сборки плоскостью. Все формообразующие операции, доступные в сборке, приводят к удалению материала компонентов.

Порядок выполнения этих операций практически такой же, как при моделировании детали. Дополнительно при выполнении формообразующих операций в сборке существует возможность задания области применения операции.

Кнопки для вызова этих команд находятся на панели Редактирование сборки.

Вырезать выдавливанием

Вырезать вращением

Вырезать кинематически

Вырезать по сечениям

Отверстие

Сечение плоскостью

Сечение по эскизу

Эскизы элементов, которые будут вырезаны из сборки, должны быть построены в этой сборке.

Плоскости или эскизы, по которым будет отсечена часть модели, могут принадлежать как сборке в целом, так и любому из ее компонентов.

При редактировании деталей в контексте сборки вы можете производить над ними булевы операции: объединение и вычитание.

Для объединения или вычитания деталей вызовите команду Операции - Вычесть компоненты или Операции - Объединить компоненты соответственно.

Кнопки вызова этих команд находятся на панели Редактирование детали.

Команда вычитания компонентов позволяет создать в детали полость, имеющую форму другой детали, а команда объединения - "склеить" несколько деталей в одну.

После вызова команды требуется указать в окне модели детали для выполнения операции; при образовании полости можно увеличить или уменьшить ее размер относительно размера вычитаемых деталей.

Эта команда позволяет образовать в редактируемой детали полость, имеющую форму другой детали. Команда доступна в режиме редактирования детали в контексте сборки.

Для вызова команды нажмите кнопку Вычесть компоненты на инструментальной панели редактирования детали или выберите ее название в меню Операции.

Замечание. Вычитание возможно, если редактируемая деталь и вычитаемые из нее детали содержат по одному телу.

Выберите детали, которые необходимо вычесть из редактируемой детали, указав их в окне сборки или в Дереве модели.

Указанные детали подсвечиваются в окне модели. Соответствующие им пиктограммы выделяются цветом в Дереве модели. Названия этих деталей отображаются в Списке компонентов на вкладке Параметры Панели свойств.

Чтобы исключить деталь из числа вычитаемых, выделите ее в Списке компонентов и нажмите кнопку Удалить. Можно также повторно указать деталь в Дереве модели или в окне модели.

Задав параметры вычитания, нажмите кнопку Создать объект на Панели специального управления.

Команда объединения позволяет создать новую деталь, являющуюся объединением двух или более деталей, входящих в сборку.

Команда доступна в режиме редактирования детали в контексте сборки.

Замечание. Объединение деталей возможно, если каждая из них содержит по одному телу.

Перед вызовом команды необходимо создать новую деталь в контексте текущей сборки. Для этого выделите в сборке какой-либо плоский объект и нажмите кнопку Создать деталь на инструментальной панели редактирования детали.

В появившемся на экране диалоге задайте имя файла, в который будет записана новая деталь.

После сохранения файла новой детали система перейдет в режим создания эскиза ее первого элемента.

Для создания детали, являющейся объединением имеющихся деталей, эскиз не требуется, поэтому выйдите из режима построения эскиза, нажав кнопку Эскиз.

Система перейдет в режим редактирования детали.

Нажмите кнопку Объединить компоненты на инструментальной панели редактирования детали или выберите ее название в меню Операции.

Выберите детали, которые необходимо объединить, указав их в окне модели или в Дереве модели. Для выполнения операции необходимо, чтобы выбранные детали пересекались друг с другом или имели совпадающие грани.

После выбора деталей нажмите кнопку Создать объект на Панели специального управления для создания новой детали, объединяющей указанные. Отредактируйте созданную деталь или выйдите из режима контекстного редактирования.

Общие сведения о спецификации КОМПАС-3D

Спецификация - тип документа КОМПАС-3D (стандартное расширение файла - *.spw).

Предусмотрен режим ручного и полуавтоматического заполнения спецификации.

В ручном режиме все графы спецификации заполняются с клавиатуры.

В полуавтоматическом режиме ряд граф заполняется благодаря указанию источника данных - чертежа или модели.

Спецификация может быть составлена на основе уже готового сборочного чертежа.

При вставке в чертеж или модель стандартных изделий (болтов, шайб, подшипников, трубопроводов и т.д.) из конструкторской библиотеки, поставляемой в составе системы, их обозначение (название, параметры, номер стандарта) формируется и вносится в спецификацию автоматически.

Осуществляется двунаправленная ассоциативная связь между спецификацией и соответствующими ей документами.

Благодаря наличию этой связи изменения в сборочном чертеже, деталировке или документе-модели автоматически отражаются в спецификации.

Изменения в спецификации могут автоматически передаваться в сборочный чертеж, деталировку или модель.

Спецификация может создаваться независимо от сборочного чертежа (например, параллельно вычерчиванию сборки).

Оформление типов поставляемых в составе системы спецификаций и правила их заполнения (состав бланка, нумерация позиций и сортировка строк, названия разделов и т.д.) соответствуют стандарту (конкретные номера ГОСТ указаны в названиях стилей спецификаций).

Объект спецификации - строка или несколько следующих друг за другом строк спецификации, относящихся к одному материальному объекту.

Объект спецификации является ее основной структурной единицей. Подобно тому, как чертеж состоит из графических примитивов и макроэлементов, а текстовый документ состоит из слов и предложений, спецификация состоит из объектов спецификации.

Внешнее проявление объекта спецификации КОМПАС-3D – его текстовая часть, размещаемая в строках бланка спецификации. Именно она соответствует строке "бумажной" спецификации.

Объекты спецификации бывают базовые и вспомогательные.

Для базовых объектов предусмотрена возможность автоматического заполнения колонок, сортировки внутри раздела, подключения графических объектов из сборочного чертежа, отключения показа объекта в таблице и т.д.

При заполнении спецификации рекомендуется по возможности создавать базовые объекты спецификации.

В отличие от базового для вспомогательного объекта не предусмотрены сервисные функции, выполнение которых обеспечивает спецификация.

При помощи вспомогательного объекта спецификации можно ввести произвольный текст (комментарий) в таблицу спецификации или создать пустую строку в середине раздела.

Базовый объект спецификации состоит из

- текстовой части,

- геометрии (графических объектов),

- дополнительных параметров.

Вспомогательный объект спецификации не содержит геометрии и имеет меньше дополнительных параметров, чем базовый.

Текстовая часть объекта спецификации - это сведения, которые вносят в колонки таблицы спецификации.

Режим ввода и редактирования текстовой части практически не отличается от текстового режима КОМПАС-3D.

Текстовая часть некоторых объектов может формироваться по шаблонам заполнения. Обычно по шаблону заполняют обозначения и наименования стандартных изделий и материалов.

Объект спецификации может содержать информацию о графических элементах сборочного чертежа, составляющих его изображение или о компонентах сборки, подключенной к спецификации. Эта информация называется геометрией объекта спецификации.

Например, при создании объекта спецификации "Вал" в качестве его геометрического состава были указаны отрезки, штриховки и другие элементы, изображающие вал в подключенном к спецификации сборочном чертеже. После этого в спецификации можно включить режим показа геометрии объектов спецификации; в этом режиме система автоматически выделяет в чертеже геометрию, относящуюся к выделенному объекту спецификации (при условии, что чертеж открыт). Вы перемещаетесь по спецификации (например, при помощи клавиш со стрелками), а в соседнем окне подсвечиваются соответствующие объектам изображения.

Такой режим чрезвычайно удобен при работе с насыщенными сборочными чертежами, содержащими не один десяток позиций.

Если вы не хотите (или не имеете времени) тщательно выделять все до одного графические примитивы, изображающие объект спецификации, укажите в качестве геометрии объекта спецификации только позиционную линию-выноску, указывающую на изображение объекта. В этом случае при выделении объекта спецификации будет подсвечиваться соответствующая ему позиция в сборочном чертеже.

Благодаря включению позиционной линии-выноски в графический состав объекта спецификации осуществляется также одна из функций ассоциативной связи спецификации со сборочным чертежом, а именно – соответствие номера позиции на чертеже номеру позиции в спецификации. После того как вы изменили в спецификации какие-либо номера позиций, достаточно скомандовать спецификации передать изменения в чертеж, и на полках линий-выносок в нем автоматически появятся новые номера позиций.

Если требуется создать спецификацию, не связанную со сборочным чертежом, вызовите из меню Файл команду Создать.

В появившемся диалоге выберите тип документа Спецификация и нажмите кнопку ОК.

На экране появится таблица новой спецификации. Эта таблица и правила ее заполнения (колонки, разделы, наличие автоматической сортировки, количество резервных строк и т.д.) будут соответствовать стилю, который установлен по умолчанию для новой спецификации.

Впоследствии созданную таким способом спецификацию можно будет подключить к сборочному чертежу.

Спецификацию, связанную со сборочным чертежом, можно создавать разными способами.

- Создайте в чертеже объекты спецификации. Затем подключите к чертежу существующую спецификацию и передайте в нее объекты; сохраните получившуюся спецификацию.

- Создайте в существующей спецификации объекты. Подключите к спецификации сборочный чертеж. Введите в состав объектов спецификации графические объекты из чертежа. Передайте в чертеж объекты спецификации из спецификации.

Спецификация заполняется путем создания в ней новых объектов (как базовых, так и вспомогательных).

По команде Добавить базовый объект система создает новый объект спецификации и переходит в режим редактирования его текстовой части: в таблице спецификации открывается для редактирования строка, в которой будет расположена текстовая часть объекта спецификации. Пользователь может самостоятельно вводить текстовую часть объекта спецификации.

Перемещение между колонками производится при помощи клавиши <Tab> (в направлении слева направо) или комбинации клавиш <Shift>+<Tab> (в направлении справа налево). В нужную колонку объекта спецификации можно также попасть, щелкнув по ней мышью.

После того как введена текстовая часть объекта спецификации, требуется подтвердить создание объекта (зафиксировать его) - нажать комбинацию клавиш <Ctrl>+<Enter>.

При создании и заполнении текстовой части объектов документа-спецификации на экране вы видите стандартную таблицу спецификации и вводите данные в ее графы. Такой режим работы называется нормальным режимом заполнения спецификации. Он аналогичен нормальному режиму заполнения текстового документа.

В этом режиме также редактируются дополнительные параметры объектов спецификации.

Основная надпись документа-спецификации в нормальном режиме не видна и не доступна для редактирования.

Для заполнения основной надписи требуется перейти в режим разметки страницы.

По умолчанию система находится в нормальном режиме.

Для возвращения в нормальный режим из режима разметки страницы требуется нажать кнопку Нормальный режим на панели Вид или вызвать соответствующую команду из меню Вид.

Как создать объект спецификации в чертеже

1 Находясь в режиме редактирования чертежа, вызовите команду Спецификация - Добавить объект....

2. В появившемся на экране диалоге введите текстовую часть объекта спецификации. При необходимости задайте дополнительные параметры с помощью элементов, появившихся на Панели свойств.

3. Подтвердите создание объекта спецификации, нажав кнопку OK диалога или комбинацию клавиш <Ctrl>+<Enter>.

Если в момент вызова команды создания объекта спецификации в чертеже были выделены какие-либо графические объекты, они автоматически попадут в состав геометрии объекта спецификации.

Типовая последовательность действий при создании объектов спецификации документах-сборках

Использование объектов спецификации при создании трехмерных моделей (деталей и сборок) позволяет осуществить автоматическое формирование спецификации сборочной модели в процессе ее построения. Для успешного решения этой задачи при создании сборок рекомендуется придерживаться следующей последовательности действий.

1. Создайте и сохраните файлы компонентов будущей сборки (деталей и подсборок). В каждом файле детали формируйте соответствующий ей объект спецификации, располагая его в разделе "Детали". В каждом файле подсборки формируйте соответствующий ей внешний объект спецификации, располагая его в разделе "Сборочные единицы".

2. Создайте документ-сборку и добавьте в нее все требующиеся компоненты. Проследите, чтобы опция Создавать объекты спецификации на вкладке Свойства Панели свойств была включена.

3. Если необходимо, добавьте в сборку стандартные изделия из библиотеки крепежа. Проследите, чтобы опция Создавать объекты спецификации на вкладке Свойства Панели свойств была включена.

4. Если какие-либо компоненты сборки могут быть построены только в ее контексте, создайте эти компоненты. Находясь в режиме контекстного редактирования компонента, создайте объекты спецификации: для детали - обычный объект, а для подсборки - внешний.

5. Сохраните созданный файл сборки.

На этом формирование объектов спецификации в сборке заканчивается.

Как правило, после разработки трехмерной модели переходят к созданию ее чертежей. Передача в чертеж объектов спецификации, существующих в модели, происходит при создании в нем ассоциативных видов этой модели.

Сформировав в чертеже виды, сохраните его и войдите в режим редактирования объектов спецификации чертежа. Вы увидите, что все внутренние объекты спецификации из модели попали в чертеж.

Если необходимо, создайте в чертеже недостающие объекты спецификации. Например, на этом этапе работы можно сформировать раздел "Материалы".

Чтобы объекты спецификации появились в отдельном документе-спецификации (который можно вывести на печать), их нужно передать из чертежа (модели) в подключенную к нему спецификацию.

Для передачи объектов спецификации из чертежа (модели) в подключенную спецификацию служит команда Синхронизировать данные.

Синхронизация также автоматически (без вызова пользователем соответствующей команды) производится при сохранении или закрытии документа, подключенного к спецификации.

При разработке трехмерной модели изделия, кроме создания собственно модели, нужно получить комплект конструкторских документов: сборочные чертежи и спецификации на само изделие и на входящие в него узлы, а также рабочие чертежи на детали. Типовая последовательность действий может быть такой:

1.

Создайте 3D-модели деталей, входящих в изделие.

2.

Создайте в каждой детали объект спецификации (ОС).

3.

Если в изделие входят сборочные единицы, создайте их. При этом в сборки будут переданы ОС их компонентов.

4.

В сборочных единицах создайте внешние ОС.



Для каждой сборочной единицы выполните следующее:

5.

Создайте сборочный чертеж. При этом в него будут переданы внутренние ОС из 3D-модели сборки.

6.

Проставьте на сборочном чертеже позиционные линии-выноски.

7.

Включите позиционные линии-выноски в состав соответствующих ОС.

8.

Создайте документ-спецификацию и подключите ее к сборочному чертежу. При этом в спецификацию будут переданы ОС из сборочного чертежа.

9.

Создайте рабочие чертежи деталей и подключите их к объектам раздела Детали спецификации.

10.

Закончите оформление спецификации: создайте раздел Документация и другие необходимые разделы. Заполните основную надпись.

11.

Закройте все документы с сохранением данных.



Те же самые действия нужно повторить для всего изделия:

11.

Создайте 3D-сборку изделия. При этом в сборку будут переданы ОС ее компонентов: ОС из деталей, внешние ОС из сборочных единиц, ОС стандартных изделий.

12.

Создайте чертеж изделия. При этом в него будут переданы ОС из 3D-модели изделия.

13.

Проставьте на сборочном чертеже позиционные линии-выноски.

14.

Включите позиционные линии-выноски в состав соответствующих ОС на изделие.

15.

Создайте документ-спецификацию и подключите ее к сборочному чертежу изделия. При этом в спецификацию будут переданы ОС из сборочного чертежа.

16.

Подключите спецификации и чертежи сборочных единиц к объектам раздела Сборочные единицы спецификации на изделие.

17.

Создайте рабочие чертежи деталей. Подключите чертежи деталей к объектам раздела Детали спецификации на изделие.

18.

Закончите оформление спецификации на изделие: создайте раздел Документация и другие необходимые разделы. Заполните основную надпись.

19.

Закройте все документы с сохранением данных.

17

studfiles.net

Компас 3 D Лекция 1 Задачи. Основные компоненты.

Компас 3 D Лекция 1 Задачи. Основные компоненты. Создание и настройка чертежа. Панели инструментов.

Основные задачи, решаемые системой Компас 3 D n n n Быстрое получение конструкторской и технологической документации Передача геометрии изделий в расчетные пакеты Передача геометрии изделий в пакеты разработки управляющих программ для оборудования с ЧПУ 2

Основные компоненты системы Компас 3 D n n n Система трехмерного твердотельного проектирования Чертежно-графический редактор Система проектирования спецификаций 3

Система трехмерного твердотельного проектирования предназначена для создания трехмерных параметрических моделей отдельных деталей и сборочных чертежей. Чертежно-графический редактор предназначен для автоматизации проектно-конструкторских работ в различных отраслях деятельности – машиностроении, строительстве, архитектуре и т. д. Система проектирования спецификаций позволяет выпускать разнообразные спецификации, ведомости и прочие табличные документы, и может использоваться с любым компонентом Компас 3 D. 4

Общие указания по созданию чертежа 1. 2. 3. 4. 5. 6. 7. Запустить систему Компас 3 D. Создать новый лист чертежа. Настроить параметры чертежа и тип оформления. Присвоить чертежу имя и записать его на диск. Получить или сформулировать задание, составить план его выполнения. Создать новый вид, обращая особое внимание на начало отсчета вида. Выполнить необходимые построения, надписи и т. д. Важно: В процессе создания чертежа чаще записывать промежуточные результаты на диск. 8. 9. 10. Заполнить основную надпись. Вывести чертеж на печать. Завершить сеанс работы. 5

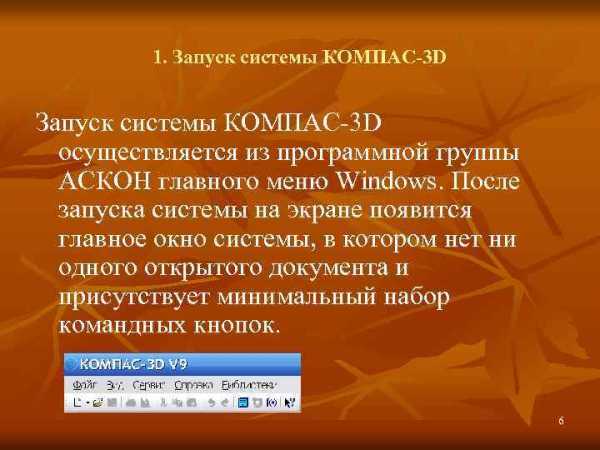

1. Запуск системы КОМПАС-3 D осуществляется из программной группы АСКОН главного меню Windows. После запуска системы на экране появится главное окно системы, в котором нет ни одного открытого документа и присутствует минимальный набор командных кнопок. 6

2. Создание нового чертежа а) б) Дать команду Файл-Создать и выбрать Чертеж Нажать Выбрать По умолчанию открывается чертеж формата А 4 7

3. Настройка параметров чертежа и типа оформления Перед работой с новым документом необходимо установить параметры листа с помощью команды Сервис-Параметры: • Формат. Стандартный или произвольный пользовательский. Ориентация чертежа; • Оформление. Указывается тип документа (титульный лист, чертеж конструкторский первый или последующие листы и т. п. ). Заданные настройки будут действовать по умолчанию для всех вновь создаваемых документов. В последующем можно изменить параметры документа с помощью команды Сервис-Параметры. 8

3. 1 Настройка параметров чертежа 1. Даем команду Сервис - Параметры 2. Выбрать 3. Установить Формат –А 3 ориентацию - горизонтальная 9

3. 2 Настройка типа оформления 4. Выбрать 5. Задать 10

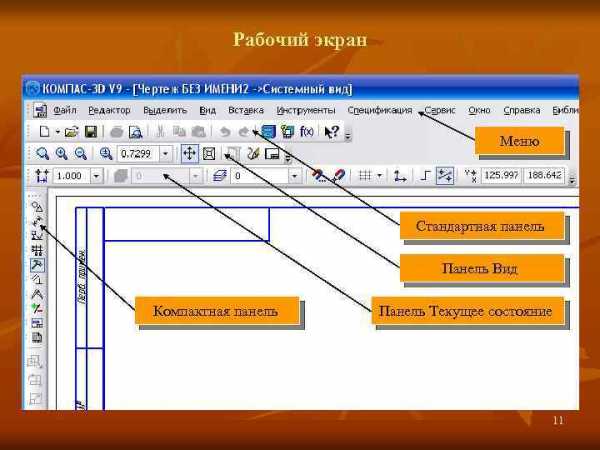

Рабочий экран Меню Стандартная панель Панель Вид Компактная панель Панель Текущее состояние 11

Назначение некоторых кнопок на панели инструментов Вид «Увеличить масштаб» - увеличивает масштаб изображения в фиксированное число раз (по умолчанию – в 1, 2 раза) «Уменьшить масштаб» - уменьшает масштаб изображения в фиксированное число раз «Увеличить масштаб рамкой» - увеличивает масштаб какой-либо области чертежа с помощью прямоугольной рамки. Рамка должна охватить ту область чертежа, которую следует увеличить. После фиксации щелчком мыши второго угла рамки изображение будет увеличено до размеров всего окна документа. «Приблизить/удалить» - плавно изменяет масштаб. После вызова команды курсор изменит свой вид (такой же, как рисунок на кнопке). При нажатой левой клавише мыши перемещение курсора: вверх - приводит к плавному увеличению изображения, вниз – к уменьшению изображения. 12

Назначение некоторых кнопок на панели инструментов Вид «Сдвинуть» - сдвиг (перемещение) изображения в окне документа без изменения масштаба. «Показать все» изображение в окне всего документа «Обновить изображение» - обновляет изображение на экране 13

Назначение кнопок на панели Текущего состояния Текущий шаг курсора. Выбирается из списка. Если в списке нет нужного, щелкнуть в окошке с величиной шага левой клавишей мыши, набрать нужное число и нажать клавишу Enter. Это число будет внесено в список возможных шагов; Состояние видов – переключение между видами. Состояние слоев – переключение между слоями. 14

. . . Панель Текущее состояние Установка глобальных привязок. При щелчке мышью по этой кнопке появляется диалоговое окно, в котором можно задать нужные объектные привязки 15

. . . Панель Текущее состояние Запретить привязки; Сетка. Кнопка включает или выключает отображение вспомогательной сетки в активном окне. Локальная система координат (СК). Позволяет создавать в текущем виде чертежа локальные системы координат, устанавливать любую из них в качестве текущей СК, а также изменять их параметры. После запуска команды курсор мыши принимает форму осей системы координат. Следует указать точку начала создаваемой ЛСК и угол поворота ее осей; Ортогональное черчение. Кнопка служит для перехода в режим ортогонального черчения (можно проводить только горизонтальные или вертикальные линии). Кнопка Ортогональное черчение служит индикатором режима: нажатая кнопка означает, что ортогональное черчение включено, отжатая - выключено; Текущие координаты корсора. 16

Компактная панель В левой части экрана находится Компактная панель, состоящая из набора кнопок для вызова соответствующих панелей команд. Состав Компактной панели зависит от типа активного документа. Инструментальная панель геометрии дает возможность начертить любую линию или фигуру любым стандартным типом линии, а также выполнить штриховку любой области. Инструментальная панель размеров включает в себя команды, позволяющие нанести любой тип размера в полном соответствии с ЕСКД, написать текст, создать таблицу, а также все элементы оформления чертежа (шероховатость, допуски формы, обозначение разрезов и т. д. ) Инструментальная панель редактирования содержит команды, позволяющие проводить редактирование элементов чертежа (копирование, масштабирование, поворот, сдвиг, зеркальное отображение, деформацию и др. ) 17

… Компактная панель Инструментальная панель параметризации содержит команды, позволяющие создавать параметрические чертежи, либо преобразовывать в них ранее созданные чертежи. Инструментальная панель измерений содержит команды, позволяющие производить различные измерения и расчеты непосредственно на чертеже. Инструментальная панель выделения содержит команды для сложных выделений на чертеже. кнопка панели обозначений. Спецификация. 18

Панель свойств, находящаяся в нижней части окна, предназначена для управления процессом выполнения команды. Вкладки Панели свойств содержат поля и переключатели, при помощи которых можно непосредственно определять параметры создаваемых объектов и их свойства. Эта панель, если она активизирована соответствующей командой из меню Вид, становится доступной при выполнении команды построения или редактирования элементов чертежа. Содержит значения параметров элемента, который в настоящий момент создается или редактируется на чертеже. Например, при рисовании отрезка на ней отображаются координаты начальной и конечной точек, длина отрезка и угол наклона, а также стиль линии, которым этот отрезок будет вычерчен. 19

… Панель свойств Нужный тип линии, выбирается с помощью элемента выбора Стиль. Выбираем Щелчок мышью 20

Панель специального управления входит в состав Панели свойств и появляется на экране только после вызова команды. Автоматический ввод параметров. Если нажата эта кнопка, то объекты создаются сразу после ввода параметров, необходимых для их построения. Если отжата, то для подтверждения создания объекта нужно будет нажимать кнопку Создать объект. Стоп – прерывает выполнение команды. Запомнить состояние позволяет запоминать параметры команд. Справка – вызов справочной службы по выполняемой команде. 21

present5.com

НОУ ИНТУИТ | Лекция | Общие сведения о программе КОМПАС

Аннотация: Цель лекции: Ознакомится с назначением данного продукта. Рассмотреть область его применения, краткий обзор развития данной САПР, основные возможности, приложения (дополнительные модули).

Введение

Вы когда либо задумывались сколько времени при разработке детали занимает рутинная "дурная" работа? Проведя нехитрые подсчеты выяснится что около 50% времени расходуется на оформление чертежей, расчет объемов и массы детали, подбору материалов передач и многие другие операции простые по сути, но достаточно трудоемкие и продолжительные во времени.

Цель данного курса – не только научить пользователя базовым навыкам работы с программой, но и показать основные возможности программы. Программа имеет ряд возможностей среди которых основная масса является базовыми и не требует дополнительных установок.

Первые лекции посвящены описанию основных продуктов компании АСКОН и установке программного обеспечения. Затем описывается модуль КОМПАС График предназначенный для построения чертежей и оформления конструкторской документации. Уделено внимание выводу документов на печать, именно эта операция ставит начинающих пользователей "в тупик".

Рассматривая модуль КОМПАС 3D были изучены способы построения моделей, которые очень похожи с другими программными средствами.

Уделено значительное внимание дополнительным возможностям программы: системам расчета передач, системе проектирования пружин, системе прочностного расчета.

Описано взаимодействие программы КОМПАС с другими программами схожими по возможностям и назначению с КОМПАС; AutoCAD, SolidWorks.

1.1 Общие сведения

Наверное каждому из нас рано или поздно приходится графически представлять информацию. Особенно важна эта процедура для тех кто непосредственно занимается практической и научной деятельностью в области технических наук. Еще недавно труд инженера представлял собой рутинную работу и ворох испорченной бумаги. Теперь с развитием САПР (систем автоматизированного проектирования) деятельность инженеров, конструкторов, технологов значительно упростилась. Не последнюю роль сыграло то, что в свободном доступе появилось программное обеспечение которое позволяет создавать полный комплект конструкторской документации, создавать объемные (3D) модели. Так же появилась возможность создавать чертежи уже по готовым 3D моделям. И это далеко не полный перечень функций, которые предлагают нам САПР для упрощения и облегчения инженерной деятельности.

В предлагаемом курсе мы рассмотрим построение чертежей, оформление их в соответствие с требованиями ЕСКД (единой системы конструкторской документации) и СПДС (системы проектной документации для строительства), составление спецификаций, построение 3D моделей, построение чертежей на основе уже готовых 3D моделей, использование библиотеки стандартных изделий, возможности применения полученных результатов в других САПР.

1.2 Общие сведения о программе, краткий обзор развития семейства САПР Компас

Компас – это название продукта семейства САПР которые служат для построения и оформления проектной и конструкторской документации в соответствие с требованиями ЕСКД и СПДС.

Программы данного семейства автоматически генерируют ассоциативные виды трехмерных моделей, в том числе разрезы, сечения, местные разрезы, местные виды, виды по стрелке, виды с разрывом. Программа может предоставлять возможность ассоциированной связи модели с чертежами, то есть при изменение модели автоматически происходят изменения и на чертеже. Программа очень полезна и получила широкое применение при составление руководств по эксплуатации к тем или иным видам продукции, при составление проектной документации на те или иные виды работ.

Программа "Компас" является продуктом компании "Аскон", а само название "Компас" является акронимом от фразы "комплекс автоматизированных систем", в торговых марках получило написание заглавными буквами "КОМПАС".

Данная программа очень уверенно "чувствует себя" на рынке САПР постсоветского пространства, это объясняется рядом причин:

  • интерфейс полностью русифицирован;
  • построение всех чертежей и оформление документации ведется в соответствие с требованиями предъявляемыми к конструкторской документации;
  • интерфейс интуитивен и прост для начинающего пользователя;
  • те возможности которые предлагаются ничем не уступают заграничным аналогам типа AutoCAD, Solid Works и др., при этом в отличие от перечисленных продуктов она имеется в свободном доступе;
  • возможность участвовать в развитие данного программного обеспечения, что также интересно;

Отправной точкой в своем развитие и представление как уже готовый программный продукт можно считать 1989 год когда появилась первая версия программы "Компас 1.0", но для нас обычных пользователей интерес представляет другая дата 1997 год именно в этом году вышла первая версия под Windows – "Компас 5.0". Уже в 2000 году был выпущен "Компас 5.10", а в 2003 – "Компас 6.0", 2004 – "Компас 7.0", 2007 – "Компас 8.0". Далее обновления стали следовать с периодичностью раз в год. Мы с вами будем пользоваться последней версией программы состоянием на 2014 год – "Компас 15" которая вышла 17 марта 2014 года.

1.3 Основные продукты семейства "КОМПАС"

Основные продукты семейства КОМПАС служат для предоставления и работы с графическими объектами – чертежами, а также с твердотельными моделями. Основные продукты семейства можно разделить условно на те которые служат для создания чертежей и на те которые служат как для создания чертежей так и для создания моделей, так же можно классифицировать на платные и бесплатные версии.

К графическим продуктам следует отнести: "Компас График", "Компас СПДС", "Компас 3D", "Компас 3D Home", "Компас 3D LT". Все они служат для создания чертежей, спецификаций и прочей документации. "Компас График" выпускается двух конфигураций, может служить и как только программа для создания чертежей так и программа для создания чертежей и 3D моделей.

К продуктам служащим для создания твердотельных моделей можно отнести "Компас 3D", "Компас 3D Home", "Компас 3D LT".


Рис. 1.1. Основные продукты семейства КОМПАС

На рис. 1.1 показаны основные продукты семейства КОМПАС. Ниже дадим их классификацию.

Компас График – универсальная система автоматизированного проектирования. Предлагает широкие возможности автоматизированного проектирования работ различного профиля. Система решает задачи 2D проектирования и выполнения документации. Все средства программы направлены на создание высококачественных чертежей, схем, спецификаций, пояснительных, расчетных записок, технических условий и инструкций.

Преимущество данного продукта состоит в том, что имеется более 50 стилей оформления документации, возможность оформлять документацию на основание потребностей организации, имеется возможность последующей конвертации чертежей в форматы читаемые и другими программными средствами то есть проектировщику не следует ориентироваться на заказчика и думать о том какой у него установлен графический редактор.

Возможности программы Компас – График:

  • много документальный режим работы с графической информацией;
  • поддержка много листового чертежа;
  • возможность коллективной работы над чертежом;
  • различные и удобные способы создания чертежей;
  • интеллектуальные режимы привязок;
  • любые стили линий, штриховок, оформления текста;
  • средства создания параметрических элементов;
  • возможность создания каталогов типовых элементов;
  • встроенный табличный редактор;
  • имеется возможность расчета валов и передач;

www.intuit.ru

НОУ ИНТУИТ | Лекция | Общие сведения о программе КОМПАС

Аннотация: Цель лекции: Ознакомится с назначением данного продукта. Рассмотреть область его применения, краткий обзор развития данной САПР, основные возможности, приложения (дополнительные модули).

Введение

Вы когда либо задумывались сколько времени при разработке детали занимает рутинная "дурная" работа? Проведя нехитрые подсчеты выяснится что около 50% времени расходуется на оформление чертежей, расчет объемов и массы детали, подбору материалов передач и многие другие операции простые по сути, но достаточно трудоемкие и продолжительные во времени.

Цель данного курса – не только научить пользователя базовым навыкам работы с программой, но и показать основные возможности программы. Программа имеет ряд возможностей среди которых основная масса является базовыми и не требует дополнительных установок.

Первые лекции посвящены описанию основных продуктов компании АСКОН и установке программного обеспечения. Затем описывается модуль КОМПАС График предназначенный для построения чертежей и оформления конструкторской документации. Уделено внимание выводу документов на печать, именно эта операция ставит начинающих пользователей "в тупик".

Рассматривая модуль КОМПАС 3D были изучены способы построения моделей, которые очень похожи с другими программными средствами.

Уделено значительное внимание дополнительным возможностям программы: системам расчета передач, системе проектирования пружин, системе прочностного расчета.

Описано взаимодействие программы КОМПАС с другими программами схожими по возможностям и назначению с КОМПАС; AutoCAD, SolidWorks.

1.1 Общие сведения

Наверное каждому из нас рано или поздно приходится графически представлять информацию. Особенно важна эта процедура для тех кто непосредственно занимается практической и научной деятельностью в области технических наук. Еще недавно труд инженера представлял собой рутинную работу и ворох испорченной бумаги. Теперь с развитием САПР (систем автоматизированного проектирования) деятельность инженеров, конструкторов, технологов значительно упростилась. Не последнюю роль сыграло то, что в свободном доступе появилось программное обеспечение которое позволяет создавать полный комплект конструкторской документации, создавать объемные (3D) модели. Так же появилась возможность создавать чертежи уже по готовым 3D моделям. И это далеко не полный перечень функций, которые предлагают нам САПР для упрощения и облегчения инженерной деятельности.

В предлагаемом курсе мы рассмотрим построение чертежей, оформление их в соответствие с требованиями ЕСКД (единой системы конструкторской документации) и СПДС (системы проектной документации для строительства), составление спецификаций, построение 3D моделей, построение чертежей на основе уже готовых 3D моделей, использование библиотеки стандартных изделий, возможности применения полученных результатов в других САПР.

1.2 Общие сведения о программе, краткий обзор развития семейства САПР Компас

Компас – это название продукта семейства САПР которые служат для построения и оформления проектной и конструкторской документации в соответствие с требованиями ЕСКД и СПДС.

Программы данного семейства автоматически генерируют ассоциативные виды трехмерных моделей, в том числе разрезы, сечения, местные разрезы, местные виды, виды по стрелке, виды с разрывом. Программа может предоставлять возможность ассоциированной связи модели с чертежами, то есть при изменение модели автоматически происходят изменения и на чертеже. Программа очень полезна и получила широкое применение при составление руководств по эксплуатации к тем или иным видам продукции, при составление проектной документации на те или иные виды работ.

Программа "Компас" является продуктом компании "Аскон", а само название "Компас" является акронимом от фразы "комплекс автоматизированных систем", в торговых марках получило написание заглавными буквами "КОМПАС".

Данная программа очень уверенно "чувствует себя" на рынке САПР постсоветского пространства, это объясняется рядом причин:

  • интерфейс полностью русифицирован;
  • построение всех чертежей и оформление документации ведется в соответствие с требованиями предъявляемыми к конструкторской документации;
  • интерфейс интуитивен и прост для начинающего пользователя;
  • те возможности которые предлагаются ничем не уступают заграничным аналогам типа AutoCAD, Solid Works и др., при этом в отличие от перечисленных продуктов она имеется в свободном доступе;
  • возможность участвовать в развитие данного программного обеспечения, что также интересно;

Отправной точкой в своем развитие и представление как уже готовый программный продукт можно считать 1989 год когда появилась первая версия программы "Компас 1.0", но для нас обычных пользователей интерес представляет другая дата 1997 год именно в этом году вышла первая версия под Windows – "Компас 5.0". Уже в 2000 году был выпущен "Компас 5.10", а в 2003 – "Компас 6.0", 2004 – "Компас 7.0", 2007 – "Компас 8.0". Далее обновления стали следовать с периодичностью раз в год. Мы с вами будем пользоваться последней версией программы состоянием на 2014 год – "Компас 15" которая вышла 17 марта 2014 года.

1.3 Основные продукты семейства "КОМПАС"

Основные продукты семейства КОМПАС служат для предоставления и работы с графическими объектами – чертежами, а также с твердотельными моделями. Основные продукты семейства можно разделить условно на те которые служат для создания чертежей и на те которые служат как для создания чертежей так и для создания моделей, так же можно классифицировать на платные и бесплатные версии.

К графическим продуктам следует отнести: "Компас График", "Компас СПДС", "Компас 3D", "Компас 3D Home", "Компас 3D LT". Все они служат для создания чертежей, спецификаций и прочей документации. "Компас График" выпускается двух конфигураций, может служить и как только программа для создания чертежей так и программа для создания чертежей и 3D моделей.

К продуктам служащим для создания твердотельных моделей можно отнести "Компас 3D", "Компас 3D Home", "Компас 3D LT".


Рис. 1.1. Основные продукты семейства КОМПАС

На рис. 1.1 показаны основные продукты семейства КОМПАС. Ниже дадим их классификацию.

Компас График – универсальная система автоматизированного проектирования. Предлагает широкие возможности автоматизированного проектирования работ различного профиля. Система решает задачи 2D проектирования и выполнения документации. Все средства программы направлены на создание высококачественных чертежей, схем, спецификаций, пояснительных, расчетных записок, технических условий и инструкций.

Преимущество данного продукта состоит в том, что имеется более 50 стилей оформления документации, возможность оформлять документацию на основание потребностей организации, имеется возможность последующей конвертации чертежей в форматы читаемые и другими программными средствами то есть проектировщику не следует ориентироваться на заказчика и думать о том какой у него установлен графический редактор.

Возможности программы Компас – График:

  • много документальный режим работы с графической информацией;
  • поддержка много листового чертежа;
  • возможность коллективной работы над чертежом;
  • различные и удобные способы создания чертежей;
  • интеллектуальные режимы привязок;
  • любые стили линий, штриховок, оформления текста;
  • средства создания параметрических элементов;
  • возможность создания каталогов типовых элементов;
  • встроенный табличный редактор;
  • имеется возможность расчета валов и передач;

www.intuit.ru

введение

Кафедра НГ и МЧ

КОМПАС

Составитель Хаиров Л.Ш.

Казань 2012г.

Введение

1. Работа с системой КОМПАС. Настройка окружения. Управление изображением. Рабочая плоскость и системы координат.

2. Принципы ввода и редактирования объектов.

3. Создание 2D элементов.

4. Создание объемных тел.

5. Построения 3D тел на основе созданных тел

6. Редактирование элементов.

7. Создание графических документов.

8. Создание чертежных видов по 3D модели.

9. Создание сборок.

10. Библиотеки.

11. Работа с текстом и с растровыми изображениями.

12. Импорт и экспорт файлов. Печать

Введение.

Работа конструктора при выполнении рабочей конструкторской документации (чертежей) остаётся рутинной и самой трудоёмкой инженерной работой при ручном исполнении. Поэтому на многих кафедрах инженерной графики появились разделы компьютерной графики в курсе инженерной графики и новые курсы компьютерной графики.

В середине 80-х годов появился Auto-CAD, затем система КОМПАС с модулем трехмерного твердотельного моделирования КОМПАС -3D, предназначенная для автоматизации проектно - конструкторских работ в различных отраслях деятельности и создания трехмерных параметрических

деталей.

Для работы любого компьютера необходимо программное обеспечение, которое можно разделить на две большие группы

системное и прикладное.

Системное программное обеспечение необходимо для работы компьютера . (Windows XP).

Прикладное программное обеспечение служит для решения конкретных практических задач. Типичным примером прикладной программы является изучаемая программа КОМПАС .

3

studfiles.net

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
