Точки в Автокаде — специфика работы
Всем привет, в этом уроке я покажу Вам какими чудесными свойствами обладают точки в AutoCAD. Вы узнаете также, что оказывается с помощью малознакомого инструмента Точки можно разбивать отрезки и не только на равные части:
Точки простыми словами – это действительно точки, т.е. объекты размером всего лишь в один пиксель вашего экрана монитора, т.е. если не перенастроить отображение точек, они будут фактически невидимы невооруженному глазу. Для того, чтобы точки отображались в виде крестиков, нужно зайти в настройки точек. Это на вкладке ленты ГЛАВНАЯ, смотрим справа где расположен блок “Утилиты”, раскрываем блок и выбираем “Отображение точек”:
О том, каким волшебством в AutoCAD обладают точки, смотрите в видео в начале статьи, а также выберите себе бесплатный видеокурс по Автокаду на нашем сайте.
Поделиться с друзьями этой статьейДругие уроки по теме
autocad-prosto.ru
Урок №13. Функции объединить и разъединить полилинию в программе AutoCAD
Оказывая какое-то воздействие на полилинии, часто необходимо разделить их на составные части — отрезки и дуги. В AutoCAD эту задачу решает опция « расчленить» (explode). Создав любую фигуру, используя полилинию, идем на «Главная» — «Редактирование» — «Расчленить». Или выходим на нее из строки командной.
Мышью выбираем объект полилинии для изменения и выжимаем Enter. По окончании этих действий наш объект расчленен на части: дуги и отрезки.
Важный момент в этом процессе: пропадают данные о ширине, так как полученные фрагменты не имеют ненулевую ширину. Рассмотрим этот случай на примере создания полилинии — построим их в количестве двух штук.
Посредством нужной команды разделим одну, расположенную правее. На нижней картинке виден итог сделанной работы.
Программа позволяет соединить в полилинию ее составные части, отрисованные раньше. Используем для данной операции команду ПОЛРЕД (_pedit). Возьмем за основу сегменты и построим нужный объект.
Далее на вкладке «Главная» в пункте «Редактирование» — «Редактировать полилинию». Второй способ выбора опции: из строки доступных команд (набираем ПОЛРЕД (_pedit).
Программа выдаст запрос о необходимом количестве полилиний.
Мышью выделяем объект, на поставленный запрос — «Сделать его полилинией?<Д>» — жмем ввод или Д (Y ). Указанный сегмент превращается в полилинию. Этот сегмент позволяет «прицепить» к нему другие составные части. Система запрашивает параметры:

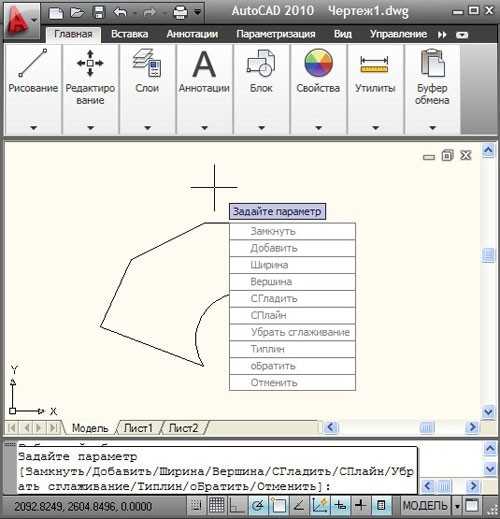

[Замкнуть⁄Добавить⁄Ширина⁄Вершина⁄СГладить⁄СПлайн⁄Убрать сглаживание⁄Типлин⁄Отменить]:
Англ.вар. программы: Enter an option [Close⁄Join⁄Widfh⁄Edit vertex⁄Fit⁄Spline⁄Decurve⁄Llype gen⁄Undo]:
При дополнительном добавлении элементов нажимаем «Добавить» или Д (J). Далее мышью указываем новые объекты для полилинии. Жмем Enter. Программа повторно запросит параметры:
[Замкнуть⁄Добавить⁄Ширина⁄Вершина⁄СГладить⁄СПлайн⁄Убрать/сглаживние⁄Типлин⁄Отменить]:
Финальным нажатием Enter закрепляем полученный результат. Полилиния готова.
Продолжение темы в следующих уроках.
