Моделирование автомобиля в 3ds max

Автор: Aleksandr1

Всем привет, это снова я ). Я тут недавно вспоминал как я был новичком, и сколько времени потратил на неправильные и не удобные способы моделирования. Вот решил поделиться своими знаниями. Не так давно вы могли видеть мой Making of, где я рассказывал про один из способов создания автомобиля, но там всё было очень поверхностно, а в этом уроке я расскажу по подробнее про этот способ, а также про всякие опасности и хитрости моделирования. Думаю урок будет больше расчитан на новичков.
Для работы я использую 3ds max 8 и V-Ray 1.5 RC3. Вначале я хочу рассказать про интерфейс Макса. Дело в том, что его можно настроить гораздо удобней чем по умолчанию. Например с помощью нового Toolbar, в который можно поместить всякие полезные функции которые обычно находятся в очень не удобных местах. Для того чтобы сделать новый Toolbar делаем следующее.

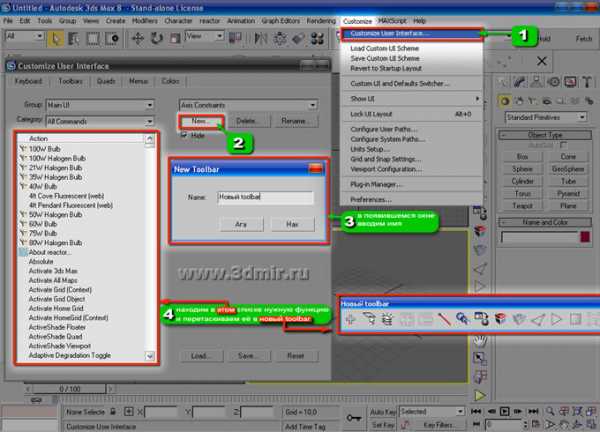

Названия кнопок можно поменять или поставить на них значок. Toolbar можно прикрепить куда угодно. У меня всё это выгладит вот так.

А самые часто используемые функции можно поставить на клавиши

У меня клавиатура настроена вот так

С такими настройками Макса удобней работать. Все движения сводятся на минимум и работа идёт быстрее. Если у вас Макс совсем недавно, то я вам не советую просто так клацать по клавишам. Действия некоторых кнопок могут вам не понравиться. Потом долго будете искать, как вернуть всё обратно. Вот примеры некоторых подобных клавиш.

Итак, начнём. А начать стоит с поиска чертежей автомобиля который будете моделить. Хороших чертежей мало. В основном попадаются подделки. Некоторые из них можно отличить на глаз. Вот несколько примеров таких чертежей. Тот чертёж справа, это не чертёж. То есть выглядит он как чертёж, но судя по всему, он сделан из фото. А то, что слева, это и есть фото.

Такие чертежи использовать для работы не рекомендую. Несоответствие с оригиналом может быть очень заметно. К тому же работать по таким чертежам сплошное мучение. Но, даже если вы раздобыли с виду правильные чертежи, это ещё не означает, что они правильные. Про то, как проверять чертежи я рассказывал в моём making of. Обязательно найдите фотографии вашего автомобиля в разных ракурсах. А также фото различных частей автомобиля крупным планом. Например, салон, кресла, диски, а главное фотографии фар. Все эти детали на чертежах изображены очень плохо. По этому чем больше разрешение фотографий, тем лучше. Всё это можно достать тут www.netcarshow.com. Фон искать можно там же. Теперь заходим в Макс, сразу же отключаем маленькое окошко с бесполезной информацией, которое всплывает при рендере. Просто в настройках рендера заходим во вкладку System, убираем галочку возле show window. И перед тем, как приступить к моделированию, я хочу рассказать про способы защиты от неожиданных, непонятных, бессмысленных, тупых глюков Макса, которые могут подстерегать нас на каждом шагу. Основной способ защиты, это папка autoback, в которую Макс каждые пять минут сохраняет вашу работу. И если он глюкнет, то просто откройте его снова, зайдите в file / open, в папке с Максом находим папку autoback, и жмём там на последний файл. То есть выходит, что вы в результате потеряли лишь пять минут работы. Но сначала убедитесь, что эта функция включена.

Также, периодически, на разных этапах, сохраняйте вашу работу в отдельный файл. К примеру, вы испортили какую-нибудь деталь. В таком случае эту деталь не обязательно делать заново или исправлять, её можно взять из предыдущего сохранения. Открываем меню file, выбираем merge, жмём на предыдущее сохранение, в появившемся окне выбираем эту деталь и вы спасены. И разумеется нельзя забывать про hold. Это как возврат действия, только круче. Перед тем как сделать какое-нибудь сомнительное действие, жмём edit / hold, и если действие, которое задумывали, нас разочаровало то, тогда опять открываем edit и жмём fetch, который вернёт нас на то место, где нажали hold. Но помните, отменить fetch нельзя. Кстати hold можно открыть как сохранение. В той же папке autoback жмём на файл с именем maxhold.mx.
Ну вот теперь можно спокойно приступать к моделированию. Начинаем с расстановки чертежей. Думаю лучше всего работать с прозрачными.

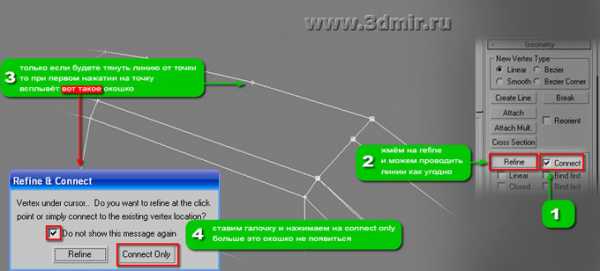

Для моделирования кузова я использую способ со сплайнами. То есть, сплайнами выкладываю сетку, применяю модификатор surface, а остальное делаю в editable poly. Сплайнами я выкладываю лишь самые основные линии, что бы получилась начальная форма, всё остальное мы будем делать в editable poly, так-как там больше инструментов. Не стоит сплайнами делать сложную сетку, а то модификатор surface может запутаться и выдавать не правильные результаты. Соблюдать особую точность на этом этапе тоже не обязательно. Должно получиться что-то подобное.

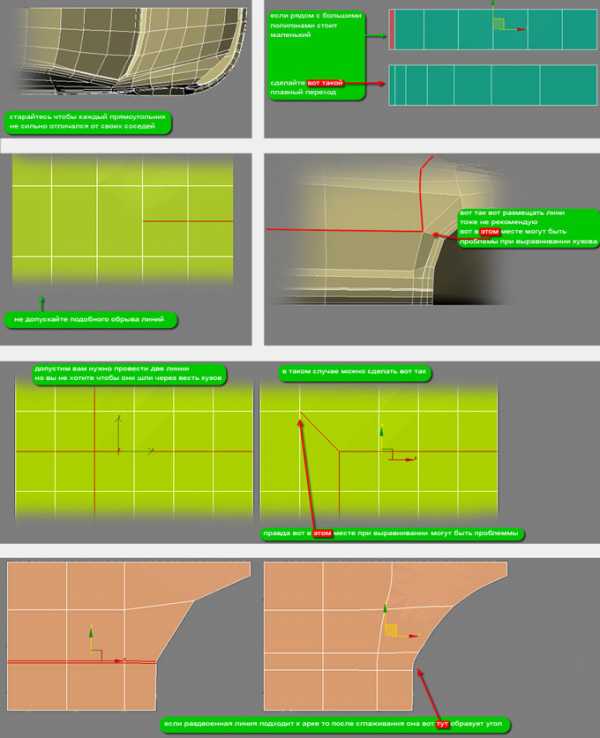

На этапе сплайнов главная цель, добиться сетки состоящей из четырёхугольников и треугольников, по тому, что surface не работает больше чем с четырьмя углами. Линии в сплайнах делаются так.

Затем применяем модификатор surface. Тут вы сразу и увидите, где забыли сделать четырёхугольники )). Обязательно treshold переставьте на ноль, что бы он не сваривал близлежащие точки. Steps тоже переставьте на ноль. Возможно ещё придётся нажать на Flip. Затем следует модификатор symmetry. Иногда он может размещать центр не там где надо. В таком случае поможет инструмент Align, который совмещает центры объектов.

Можно ещё другим способом сделать. Тоже нажимаем на Mirror в symmetry, а потом в икс вводим ноль. Сразу же добавляем и MeshSmooth. В нём во вкладке subdivision amount в первом Iterations всегда ставим двойку. Iterations это количество сглаживаний, по этому не вздумайте ради эксперимента ставить туда какие-то большие цифры. Оно капитально нагрузит копм, и он зависнет. Если у вас скопилось много модификаторов лучше соедините их. Жмём на последнем модификаторе правую кнопку и выбираем Collapse all. Или если хотите свернуть всё только до определённого модифкатора, наводим на него курсор и жмем Collapse to. В нашем случае сворачиваем line и surface. После этого увидим модификатор editable poly, в котором и будет проходить вся работа. В editable poly во вкладке polygon properties отключаем первую группу сглаживания. Так проще работать. Про группы сглаживания расскажу позже. Начинаем проводить дополнительные линии и вырисовывать на кузове все подробности. Лини тянуть можно с помощью кнопки Cut в editable poly. Можно провести прямую линию кнопкой quick Slice. Не забывайте, что quick Slice пройдёт через весь кузов. Если он вам нужен только на определённом участке, выделите этот участок полигонами, а потом уже проводим quick Slice. Образовавшаяся линия не выйдет за пределы выделенных полигонов. Избавляться от линий можно с помощью кнопки target Weld, которая присоединит точку к одной из соседних. Ещё можно выделить линию и нажать кнопку remove. Только после такого удаления, останутся точки которые лежали на этой линии.

Конечно, эти точки можно удалить и вручную, но часто бывает так, что они находятся в очень сложных местах и выделять их вручную долго. Поэтому после того как выделили линию, жмём правую кнопку, выбираем convert to vertex, а потом уже возвращаемся в режим редактирования линий и удаляем эту линию. Потом заходим в режим редактирования точек. Видим, что точки после удаления линии остались выделенными, и остаётся только нажать remove. Таким образом формируем более или менее правильную сетку. И пока что приблизительно выравниваем весь кузов по чертежам. Теперь про группы сглаживания. Группы сглаживания - это когда одним полигонам присваивается одна группа, а вторым другая. Линия которая является границей разделяющей эти группы, после сглаживания останется острой.

Но использовать группы повсюду нельзя. Во-первых, такая линия будет идеально острой. А во-вторых, часто острые линии на кузове должны плавно исчезать, то есть переходить в плоскость. Способ с группами сглаживания в таком случае не годится. Чтобы линия после mesh smooth осталась острой, обычно её раздваивают с помощью Chamfer. Не рекомендую делать Chamfer меньше чем 0,03, а то с линией будет неудобно работать. Также, линия может оказаться не достаточно острой, даже если на ней самый мелкий Chamfer. Это зависит от соседних линий, идущих вдоль раздвоенной. Чем ближе соседние линии, тем острее будет раздвоенная.

После того, как раздвоили все необходимые линии, начинаем окончательно формировать сетку. Не делайте слишком сложную сетку, старайтесь всё упростить, чтобы потом было легче выровнять кузов. Также есть определённые правила размещения линий. Вот некоторые из них.

После того, как определились со всеми линиями, начинаем окончательно выравнивать кузов. Некоторые места в автомобиле могут состоять из абсолютно прямых линий. Их можно выровнять с помощью кнопок X, Y, Z в editable poly. Также в editable poly есть один очень интересный инструмент, который очень поможет выровнять кузов. Если например взять точку и потянуть её в какую-либо сторону, то она остановится там, где вы её отпустите. Но если, во вкладке Edit Geometry напротив constraints в выпадающем меню выбрать режим edge, то точка будет двигаться строго по линиям которые от неё отходят.

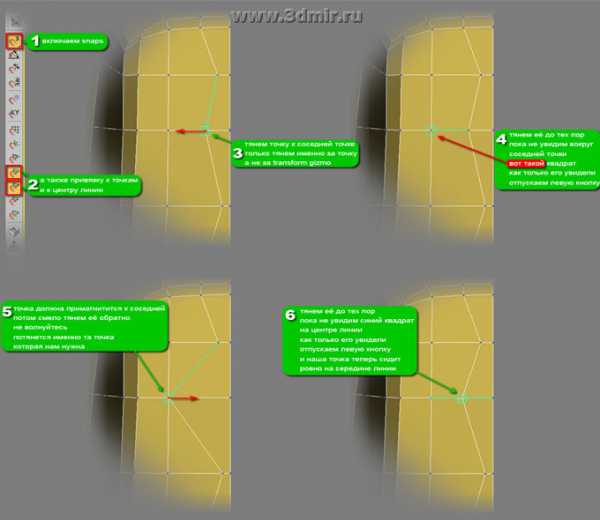

Откройте Макс и сами посмотрите как будет двигаться точка. Вот некоторые примеры где эта функция будет полезна. Допустим вы провели линию, как на рисунке слева, а хотите переместить её по центру как на рисунке справа.

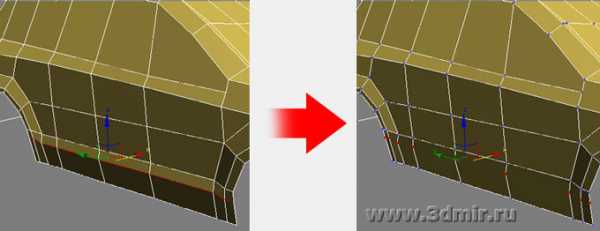

Для этого выделяем точки этой линии в constraints выбираем edge, и просто двигаем эти точки вниз до нужного вам места. Все точки будут двигаться строго по линиям. Следующий пример. Допустим у вас есть прямая линия как на левом рисунке, а вы хотите её повернуть, но чтобы линия оставалась прямой, как на правом рисунке.

Также в constraints выбираем edge, и просто поворачиваем как нам надо. По той же самой схеме можно пользоваться кнопками X. Y. Z. где угодно. Режим edge в constraints обладает ещё одной особенностью. Точка двигается строго по линии до тех пор, пока не наткнётся на соседнюю точку. Дальше этой соседней точки она не двинется. Эту особенность можно использовать. Допустим вы провели с помощью Cut линию. Но она оказалась немножко кривой как на левом рисунке. А вы хотите чтобы она была параллельна соседней ровной линии, как на правом рисунке.

Опять же в constraints выбираем edge, выделяем все точки этой линии, и просто тянем их к соседней линии до тех пор пока все точки не сравняются со своими соседями, а потом обязательно отпускаем левую кнопку мыши. После такого действия, точки сбрасывают информацию о изначальном своём расположении. Дальше, не снимая выделения с этих точек, тянем их обратно вверх. Вы увидите, что наша линия выровнялась за счёт соседней, и теперь абсолютно параллельна ей. Еще помимо edge в том списке есть face. Это тоже самое, только точка двигается не по линии, а по прилегающим полигонам. В некоторых местах это тоже может быть полезно. Есть ещё кнопки snaps. Их можно использовать по разному. Я их использую на этапе выравнивания кузова. Например у вас есть линия как на левом рисунке, а вы хотите разместить её по середине, как на рисунке справа.

Для этого делаем следующее

И так каждую точку. Это не долго, все эти действия делаются за несколько секунд. Но помните. Если перед editable poly находится ещё какой то модификатор, то snaps может работать не правильно. Есть ещё один интересный приём. Если тоже включить snaps и привязку к центру линии, и попробовать с помощью Cut провести линию, то мы увидим, что она проходит ровно по середине. То есть на равном расстоянии от соседних линий. При выравнивании кузова, может пригодится функция named selection sets.

Сюда нужно вводить имя, которое хотите присвоить группе точек линий или полигонов. То есть, если вам опять надо будет выделить эти точки, не надо снова вручную выделять каждую из них. Просто в named selection sets выбираем то имя которое им присвоили, и они выделятся сами. Но если вы после присвоения имени как-то изменили кузов то эта функция может не сработать. Ещё пригодятся модификаторы FFD.

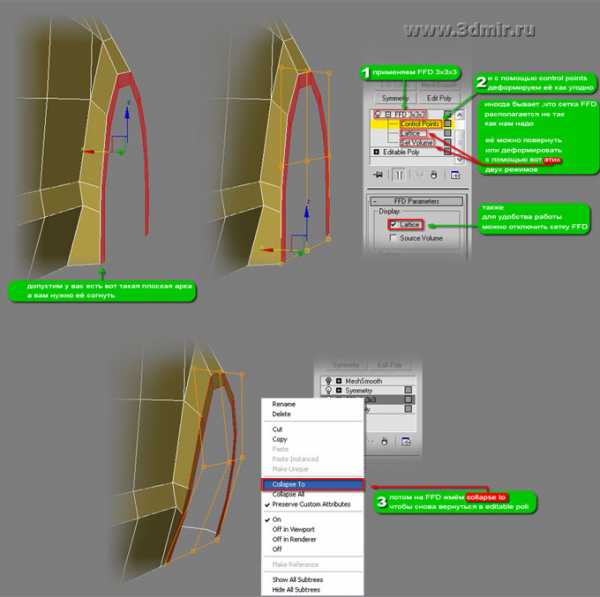

Также некоторые линии на кузове будет проще согнуть с помощью FFD, чем передвигать каждую точку линии. Правда, если все точки линии будут лежать в одной плоскости, FFD может не сработать. Также эти модификаторы можно использовать не только на кузове. Они могут пригодится абсолютно на всех деталях. После того как мы выровняли кузов по чертежам, сверили всё с фотографиями, то нужно проверить его ровность. То есть чтобы все линии были ровными, а на плоскостях не было никаких вмятин. Модель может казаться абсолютно ровной, но если поставить светильник и сделать тестовый рендр, то мы увидим, что она не такая уж идеальная. Все неровности и вмятины будут влиять на отражение. По этому их нужно убирать. Делайте тестовые рендеры с разных ракурсов и меняйте расположение светильника чтобы можно было увидеть все неровности. Вот один такой пример.

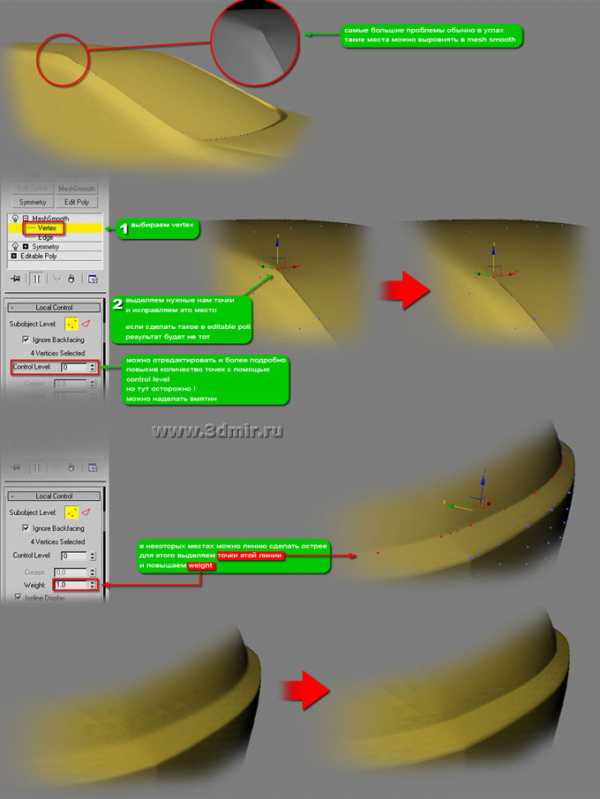

Только приступайте к редактированию в mesh smooth, лишь после того, как всё закончили в editable poly. Если вы после редактирования в mesh smooth вернётесь в editable poly и как-то измените геометрию кузова, то mesh smooth неправильно деформирует кузов. Далее у нас следуют действия, которые идут уже после mesh smooth. А это значит, что после этих действий вернуться назад уже будет нельзя. По этому, пока мы их не начали делать, можно присвоить некоторым участкам кузова свой номер ID, чтобы потом их легко можно было отделить. Допустим вам нужно отделить днище.

Приглядитесь к кузову, подумайте, какие ещё детали можно отделить таким же способом. После того, как всё закончили, жмём Collapse all, который должен свернуть всё в один editable poly, в котором мы и продолжим работу. Теперь отделяем остальные элементы авто. Обычно я это делаю с помощью shape merge .Shape merge - это такой инструмент с помощью которого можно на кузов нанести контур любого сплайна.  Допустим нам нужно сделать углубление под дверную ручку.

При помощи shape merge можно отделить все - стёкла, решётки, фары и некоторые другие детали. Но, есть определённые правила. Например, Shape merge не работает с не замкнутым сплайном. Также не разрывайте замкнутый сплайн. Даже если вы его потом соедините, это ничего не изменит. Ещё если повернуть сплайн, shape merge выдаст неправильный результат. Если вам не понравилось расположение контура на кузове, его можно легко переместить.

Чтобы кузов окончательно был готов, осталось сделать только швы. Для этого, я использую сплайны и boolean. Но сначала расскажу кое-что про boolean. Он не заменим в случаях, когда нужно сделать дырку или углубление в виде сложной формы.

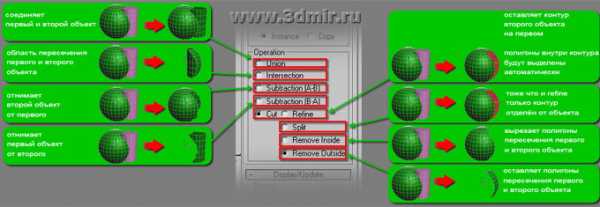

Вы наверное думаете, что boolean неправильно работает и в нём много правил. Я тоже так думал. Но недавно перепроверил информацию, и, оказалось, что правил всего несколько. Например boolean не работает с незамкнутой поверхностью. То есть если в объекте есть дыра, boolean выдаст не правильный результат. Исключением является только режим Cut. Вы можете и не знать, что в вашем объекте есть дыра. Она может быть настолько мелкой, что вы её просто не увидите. Для того, чтобы проверить объект на наличие дырок, существует модификатор STL Check.

Также, boolean не работает после режима Cut. То есть, если вы использовали в boolean режим Cut, то второй раз boolean с этим объектом работать будет не правильно. И что бы вы ни делали с этим объектом, всё равно boolean с ним работать не захочет. Ещё boolean не распознаёт сплайны. Имеется ввиду сплайн настройки которого переставили так, чтобы он имел вид трубки. Чтобы boolean с ним работал, сплайн нужно конвертировать в editable poly или применить к нему модификатор edit poly. Теперь можно приступить к швам. Для этого я сплайнами выкладываю линии которые повторяют линии швов по всем четырём чертежам. В этих сплайнах меняю вот эти настройки.

Как вы видите, все сплайны размещаются так, чтобы они наполовину заходили в кузов. Советую сначала сделать сплайн только для одного шва и сразу определиться с его толщиной. Таким образом, все следующие сделанные сплайны будут такой же толщины как и первый, и не надо будет выставлять толщину отдельно у каждого. То есть, как вы уже поняли, у меня каждый шов - это отдельный сплайн. Если всё объединить в  один сплайн, то некоторые отрезки могут повернуться на неправильный угол и вы ничего с этим не сможете сделать. В некоторых сплайнах во вкладке interpolation можно значение steps сделать меньше шести. Так просто сплайны оставят на кузове меньше точек, и вероятность появления всяких косяков уменьшается.

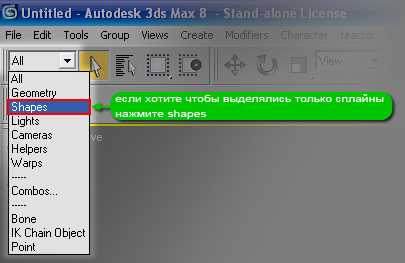

Все мы знаем, как трудно бывает попасть по сплайну, хотим выделить сплайн, а выделяется кузов. Поэтому, для удобства работы используйте selection filter.

Затем конвертируем один из сплайнов в editable poly и присоединяем к нему с помощью attach остальные сплайны. Перед тем, как приступить к boolean, нажмите на всякий случай HOLD про который я рассказывал вначале. Теперь нажимаем на наш кузов, заходим в boolean, выбираем в нём режим Cut / refine, жмём на кнопку pick operand b, и нажимаем на наши сплайны. Потом конвертируем в editable poly. Зайдя в нём в режим редактирования полигонов, мы увидим, что все полигоны внутри швов выделились сами.

Также в некоторых местах могут быть большие скопления ненужных точек. Для этого мы, не снимая выделения с полигонов, нажимаем правую кнопку, выбираем convert to vertex, и видим, как полигоны конвертировались в точки. После этого применяем Weld со значением 0,01. Можно и чуть больше, в зависимости от толщины швов. Возвращаемся в режим редактирования полигонов. Полигоны швов по прежнему выделены. Дальше делаем следующее.

На этом моделинг кузова закончен. Далее идёт моделинг всех остальных деталей. Начать я хочу с салона. Но перед тем как начать его делать, советую определиться с фоном, ракурсом и настройками камеры. Это нужно чтобы не делать лишнюю работу. Например в некоторых ракурсах могут быть не видны задние кресла, руль, внутренняя часть двери и, возможно, некоторые другие детали салона. То есть, сначала ставим фоновое изображение на вид из камеры.

Скрываем стёкла и делаем рендер. Смотрим какие части салона видны, а какие нет. Также не спешите фотошопом убирать ту машину, которая стоит на фоне. Это можно сделать уже после того, как выберем ракурс. То есть, когда определились с ракурсом и настройками камеры, скройте все объекты кроме автомобиля, а у автомобиля скройте только стёкла. Поставьте на все эти объекты VRayLightMtl, в нём ставим галочку возле emit light onback side, и делаем рендер.

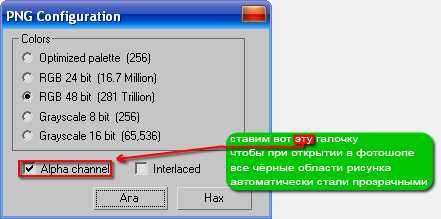

Сохраняем его в формат PNG. При сохранении всплывёт окно PNG Configuration.

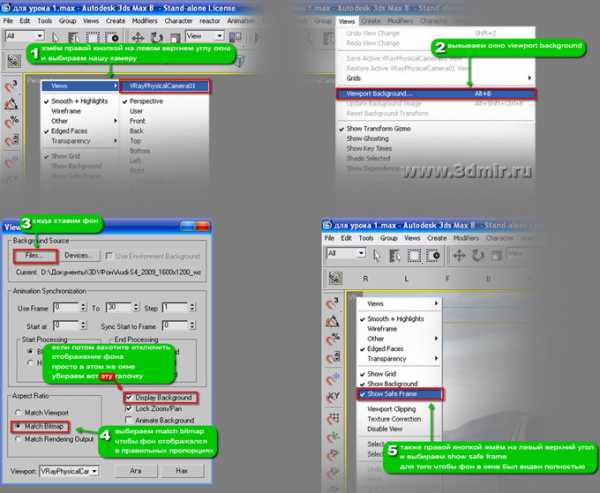

Открываем это изображение в фотошопе, под него ставим наш фон, и зарисовываем все те части фонового автомобиля, которые вылазят за пределы нашего белого кузова. Теперь можно приступить к моделингу салона. Его я делаю сплайнами.

Не забывайте про constraints и snaps.
Почти всегда на чертежах не обозначены кресла, по этому эту деталь салона вам придётся делать на глаз из примитива box. Очень сложно угадать с пропорциями кресел, для этого и пригодятся те фотографии салона про которые я говорил вначале. По моделингу кресел ничего конкретного сказать не могу. Никаких хитрых способ тут нет. Сложность лишь в том, что нужно потратить много времени чтобы сделать правильную форму. С фарами тоже самое. Они также плохо обозначены на чертежах. Подбирать нужную форму тоже придётся по фотографиям. Обычно они делаются по тому же принципу, что и салон. Теперь про колёса. Протектор можно делать и с помощью displacement. Так гораздо проще и быстрее, а результат почти тот же. По этому моделинг резины максимально простой.

Далее следует сделать развёртку колеса. Долго думал стоит ли рассказывать про развёртку, ведь эта тема вообще заслуживает отдельного урока. И все-таки решил написать, по тому, что может понадобиться развёртка кузова, а там без определённых знаний, вам будет очень трудно. Сначала расскажу про предназначение всех кнопок. Правда некоторые из них мне до сих пор непонятны по этому я их пропущу.

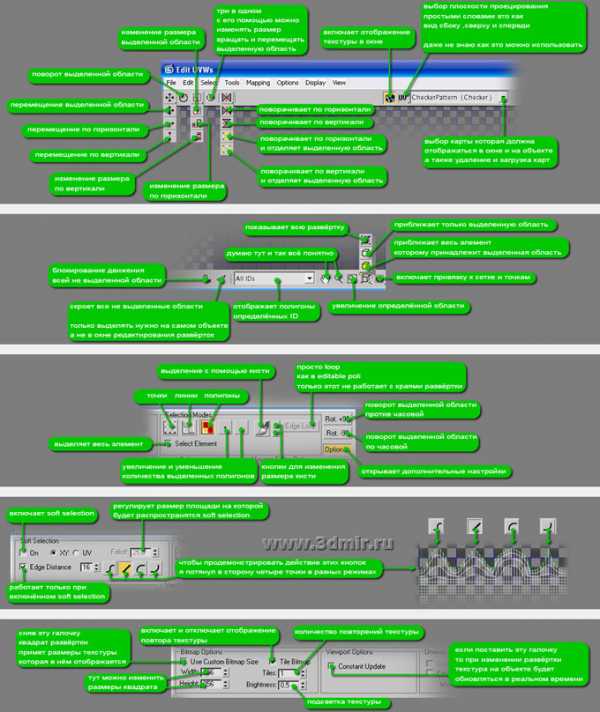

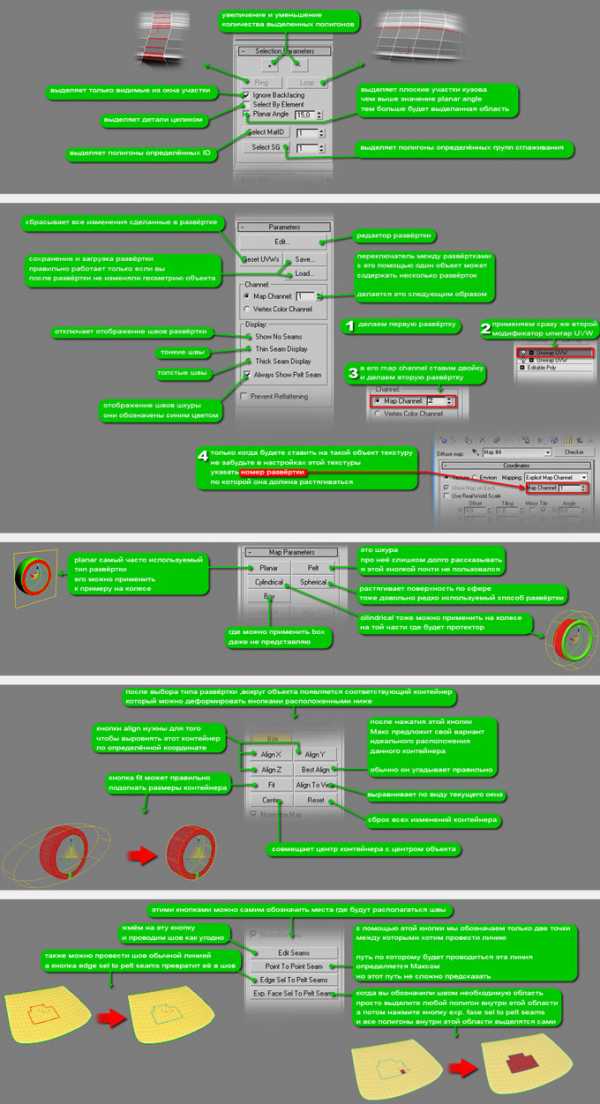

Теперь рассмотрим окно edit UVWs

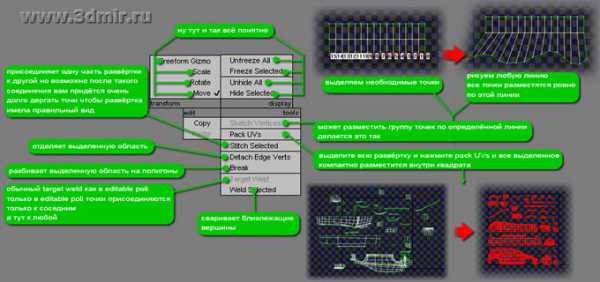

Если в окне редактирования развёртки нажать правую кнопку мыши, то появиться меню в котором тоже есть некоторые полезные функции

Также, в меню mapping есть ещё три способа развёртки. Это flatten mapping, normal mapping и unfold mapping. Не знаю где можно применить последние два, но вот flatten mapping может пригодиться. Допустим у вас есть довольно сложный объект и на нём будет стоять мелкая повторяющаяся текстура. Не обязательно тратить время на создание правильной развёртки для этого объекта.

У этих фрагментов правильные пропорции. Тесть повторяющаяся текстура на таком объекте будет лежать равномерно. Не будет такого, что в некоторых местах текстура будет больше, а в другом меньше. Все эти фрагменты можно разместить как угодно. Можно вынести их за пределы квадрата а можно вообще наложить один на один, на результат это не повлияет.
После того, как сделали все необходимые развёртки у вас могут остаться фрагменты, которые вам не нужны, но они есть и на них тоже будет отображаться текстура. Тут два варианта решения. Можно все эти элементы уменьшить и выделить им место в квадрате. А когда будете рисовать текстуры просто на том месте ничего не рисуете. И второй. Выносим эти части за пределы квадрата и в настройках текстуры, которая будет стоять на объекте, просто снимаем галочки с tile.

Ну вот так вот и делаем все развёртки. Только не забывайте, что если на кузове вашего автомобиля должна быть развёртка, то лучше сделать её до сглаживания.

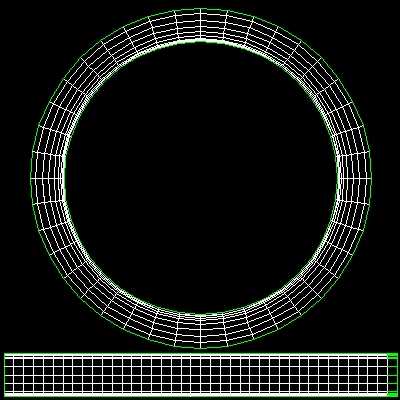

Рендер развёртки находиться в окне редактирования развёртки. Там открываем tools, выбираем render UVW template. В появившемся окне выбираем размер, рендерим, сохраняем и рисуем по этому изображению текстуры. Теперь можно продолжить про развёртку колеса. Удобней всего для работы использовать вот такую.

Текстуры надписей на колесе можно найти вот здесь www.auto-3d.com . А можно нарисовать и свои. И не обязательно рисовать их по кругу. Нарисуйте всё на прямой, а согнуть эту текстуру в кольцо можно и с помощью Макса.

Наша текстура готова. Теперь нужно применить VRayDisplacementMod.

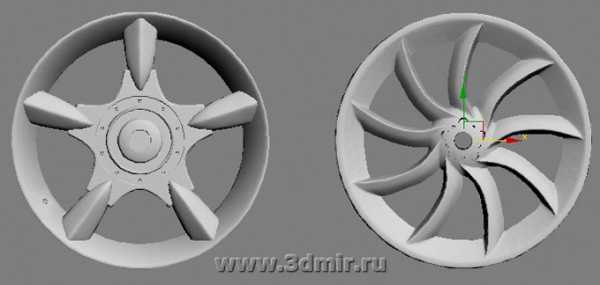

С резиной закончили, можно заниматься диском. Диски у меня делятся на две категории - симметричные, как на левом рисунке и несимметричные, как на правом.

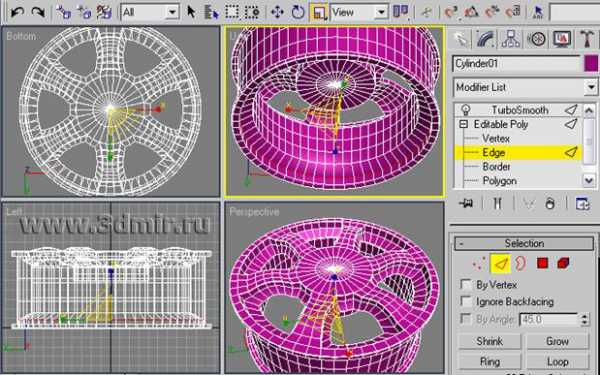

Симметричные, в большинстве случаев, можно начать делать с примитива tube. Из него мы формируем одну спицу диска. А точнее даже половину спицы.

С несимметричными дисками сложнее. Сначала тоже делаем одну спицу, но трюк с симметрией тут не пройдёт, по этому мы делаем остальные копии с помощью array. Но сначала я немного про него расскажу. Array - это копирование, но только с возможностью сразу расставить эти копии на нужные места.

При копировании спиц диска, обязательно выберите тип копирования instance. То есть изменяя одну копию спицы, будут точно также изменяться и другие копии. Теперь берём одну копию и делаем следующую.

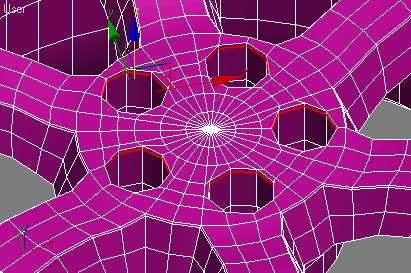

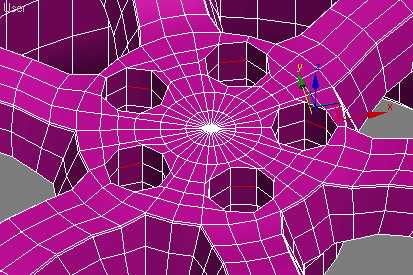

Далее на дисках нужно сделать отверстия. Их можно сделать при помощи boolean.

Остаётся только нажать на boolean с соответствующим режимом. Я не буду рассказывать про все мелкие детали колеса, а также про все оставшиеся детали автомобиля. Они довольно простые, думаю вы и сами разберётесь как их делать.
Обычно, даже в самой простой работе материалов получается больше, чем может вместить material editor. Для этого существует материал multi/sub-object, про который я говорил вначале. Он способен содержать столько материалов, сколько нам надо. Для этого мы берём группу деталей и объединяем их в один объект при помощи attach. Не советую объединять всё в один объект. Ну лично я, например к кузову автомобиля вообще ничего не присоединяю. Из всех деталей выбираю те, на которых будет развёртка, и соединяю их в первый объект. Из остальных выбираю те, на которых будет симметрия и соединяю их во второй объект. Колёса в третий. А оставшиеся детали в четвёртый. Дальше нам нужно каждой из деталей присвоить номер ID.

В multi/sub-object есть поле для ввода имени материала, но оно очень короткое, а материалов может быть очень много. Конечно можно каждый раз с помощью списка в editable poly нажимать на номер и смотреть, к какой детали он принадлежит. А можно выписывать всё на бумагу. То есть номер ID, а рядом описание детали. Так гораздо проще и быстрее. После того, как всё готово, применяем симметрию, там где необходимо, и можно сказать, что модель готова. На этом этап моделирования заканчивается, а значит и мой урок тоже. Всем спасибо за внимание. Надеюсь вы не уснули ))).

Автор: Aleksandr1
Интервью с автором

www.3dmir.ru

Моделирование автомобиля в 3ds Max

3ds Max — программа, которая применяется для многих творческих задач. С помощью нее создаются как визуализации архитектурных объектов, так и мультфильмы и анимированные видеоролики. Кроме того, 3Д Макс позволяет выполнить трехмерную модель практически любой сложности и уровня детализации.

Многие специалисты, занимающиеся трехмерной графикой, создают точные модели автомобилей. Это довольно увлекательное занятие, которое, к слову, может помочь вам заработать деньги. Качественно созданные модели авто пользуются спросом у визуализаторов и компаний видеоиндустрии.

В этой статье мы познакомимся с процессом моделирования автомобиля в 3ds Max.

Скачать последнюю версию 3ds Max

Моделирование автомобиля в 3ds Max

Подготовка исходных материалов

Полезная информация: Горячие клавиши в 3ds Max

Вы определились, какой автомобиль хотите смоделировать. Чтобы ваша модель имела максимальное сходство с оригиналом, найдите в интернете точные чертежи проекций автомобиля. По ним вы будете моделировать все детали авто. Кроме этого, сохраните как можно больше детальных фотографий автомобиля, чтобы сверять свою модель с исходником.

Запустите 3ds Max и установите чертежи в качестве фона для моделирования. Создайте новый материал редакторе материалов и в качестве диффузной карты назначьте чертеж. Нарисуйте объект «Plane» и примените к нему новый материал.

Следите за пропорциями и размером чертежа. Моделирование объектов всегда ведется в масштабе 1:1.

Моделирование корпуса

При создании кузова автомобиля, ваша главная задача — смоделировать полигональную сетку, которая отобразит поверхности корпуса. Вам достаточно смоделировать только правую или левую половину кузова. Затем примените к ней модификатор Symmetry и обе половины автомобиля станут симметричными.

Создание кузова проще всего начать с колесных арок. Возьмите инструмент «Цилиндр» и нарисуйте его по размеру арки переднего колеса. Конвертируйте объект в Editable Poly, затем, командой «Insert» создайте внутренние грани и удалите лишние полигоны. Получившиеся точки подгоните под чертеж вручную. Результат должен получится, как на скриншоте.

Сведите арки в один объект с помощью инструменат «Attach» и соедините противоположные грани командой «Bridge». Двигайте точки сетки так, чтобы повторить геометрию автомобиля. Чтобы точки не выходили за пределы своих плоскостей, используйте направляющую «Edge» в меню редкатируемой сетки.

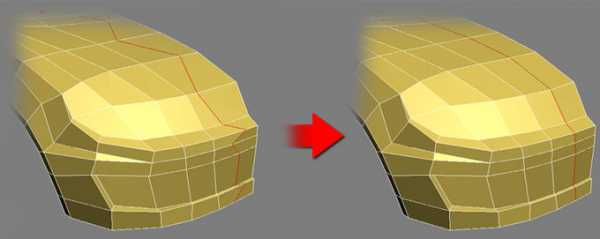

Применяя инструменты «Connect» и «Swift loop» нарежьте сетку таким образом, чтобы ее грани находились напротив прорезов дверей, порогов и воздухозаборников.

Выделяйте крайние грани полученной сетки и копируйте их, зажимая клавишу «Shift». таким образом, получается наращивание корпуса автомобиля. Двигая грани и точки сетки в разных направлениях создайте стойки, капот, бампер и крышу автомобиля. Точки совмещайте с чертежом. Применяйте модификатор «Turbosmooth» для сглаживания сетки.

Также, с помощью инструментов полигонального моделирования создаются пластиковые детали бампера, зеркала заднего вида, дверные ручки, выхлопные трубы и решетка радиатора.

Когда кузов будет полностью готов, задайте ему толщину модификатором «Shell» и смоделируйте внутренний объем, чтобы автомобиль не казался прозрачным.

Окна автомобиля создаются с помощью инструмента «Line». Узловые точки нужно совместить с краями проемов в ручную и применить модификатор «Surface».

В результате всех проделанных действий, должен получиться вот такой кузов:

Еще о полигональном моделировании: Как уменьшить количество полигонов в 3ds Max

Моделирование фар

Создание фар состоит из двух трех этапов — моделирование, непосредственно, осветительных приборов, прозрачной поверхности фары и внутренней ее части. Пользуясь чертежом и фотографиями авто, создайте фонари с помощью «Editable Poly» на основе цилиндра.

Поверхность фары создается с помощью инструмента «Plane», конвертированного в сетку. Разбейте сетку инструментом «Connect» и двигайте точки так, чтобы они образовали поверхность. Аналогичным образом создайте внутреннюю поверхность фары.

Моделирование колес

Моделировать колесо можно начать с диска. Он создается на основе цилиндра. Назначьте ему количество граней 40 и конвертируйте в полигональную сетку. Спицы колеса будут моделироваться из полигонов, составляющих крышку цилиндра. Применяйте команду «Extrude» чтобы выдавить внутренние части диска.

После создания сетки назначьте объекту модификатор «Turbosmooth». Точно также создайте внутреннюю часть диска с гайками крепления.

Шина колеса создается по аналогии с диском. Сперва, нужно также создать цилиндр, но тут будет достаточно лишь восьми сегментов. Командой «Insert» создайте полость внутри шины и назначьте ей «Turbosmooth». Разместите ее точно вокруг диска.

Для большей реалистичности смоделируйте внутри колеса систему торможения. По желанию, вы можете создать интерьер автомобиля, элементы которого будут видны сквозь окна.

В заключение

В объеме одной статьи сложно описать непростой процесс полигонального моделирования автомобиля, поэтому в заключении приведем несколько общих принципов создания авто и его элементов.

1. Всегда добавляйте грани ближе к краям элемента, чтобы в результате сглаживания меньше деформировалась геометрия.

2. В объектах, которые подлежат сглаживанию, не допускайте полигонов с пятью и более точками. Хорошо сглаживаются трех- и четырехточечные полигоны.

3. Контролируйте количество точек. При их наложении используйте команду «Weld», чтобы объединить их.

4. Слишком сложные объекты разбивайте на несколько составных частей и моделируйте их по отдельности.

5. При движении точек внутри поверхности используйте направляющую «Edge».

Читайте на нашем сайте: Программы для 3D-моделирования

Так, в общих чертах выглядит процесс моделирования автомобиля. Начните практиковаться в нем, и вы увидите, насколько увлекательной может быть эта работа.

Мы рады, что смогли помочь Вам в решении проблемы.
Задайте свой вопрос в комментариях, подробно расписав суть проблемы. Наши специалисты постараются ответить максимально быстро.

Помогла ли вам эта статья?

Да Нет

lumpics.ru

Моделирование автомобиля MINI. Часть 1 - Подготовка. - Моделирование - Каталог статей

Теперь мы можем “разрезать” изображения для получения различных видов, для этого используем инструмент Cut:

Разрежем на 4 вида и назовем их так: front, back, lateral and top (или похожие, это только для описания). Важным является размер изображения в пикселях, т.к. мы собираемся сделать боксы с такими же с такими же размерами как и изображения, которые будем использовать как шаблоны/образцы. В связи с этим размеры будут следующие:

Lateral: 680 x 314
Front: 337 x 308
Back: 337 x 308
Top: 681 x 327

Теперь мы заходим в 3dsmax, и на виде справа (right) создаем box с размерами 68 шириной и 31,4 в высоту, толщина не важна, но лучше, если она будет минимальной.

Делаем тоже самое с другими изображениями других видов. Предполагается, что ты уже немного работал в 3dsmax, поэтому не требуется объяснять процесс присвоения материала объекту. Наконец мы получим сцену как на рисунке ниже:

Box на виде сверху требует применения модификатора UVW map, чтобы изображение правильно “легло”. Для этого идем в список модификаторов и назначаем UVW plain map, выбираем в подобъектах Gizmo и вращаем его на 90 градусов.

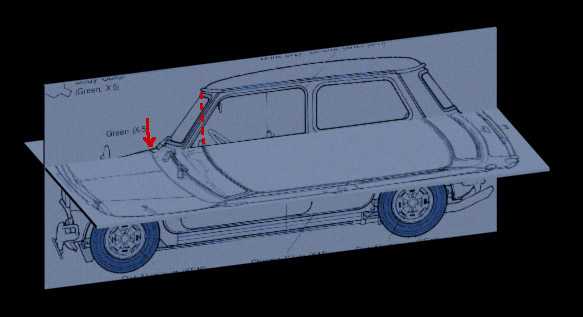

Теперь нам требуется выровнять box-ы, поэтому мы ищем точки совпадения:

Когда мы перемещаем эти box-ы, мы должны удостовериться, что перемещение идет четко по осям, а не на плоскости!

И наконец все выглядит так:

Теперь можем начать моделировать!!

Тем, кому лень все это делать могут скачать архив со сценой отсюда.

www.3dmax-tutorials.ru

Моделирование автомобиля в 3ds Max

Привет!

Nikk, да, конечно. Давай!

В принципе у нас есть уже тема по вопросам Sub-D Modeling’а и работа с сеткой автомобиля нечем не отличается от работы с любым другим объектом, так как это просто полимоделинг. В любом случае, но мы можем в этой теме собирать вопросы, исключительно касающиеся сетки автомобилей 🙂

Но, перед тем, как ты продолжишь, а точнее начнешь, верную работу по моделированию автомобиля в 3ds Max, я настоятельно рекомендую приобрести чудеснейший видео-урок от Evermotion.
Называется он Car4ever Vol. 1.

Реально больше чем показано в этом уроке, про то, как следует подходить к моделированию автомобиля рассказать просто нельзя. По крайней мере, про то, что касается рабочего процесса (настройки референсов/чертежей) и, собственно, концепции моделирования автомобиля полигонами.

Чтобы сделать что-либо верно, необходимо верно подойти к процессу. Этот урок просто идеально подходит для этой цели. Только после того, как ты поймешь все принципы и корректно подойдешь к процессу моделирования, можно будет говорить об удовлетворительном результате.

Я советую тебе познакомиться с этим уроком и только поле него приступать к моделированию автомобиля. А то, что ты сделал сейчас, лучше просто удалить. Не пытайся это дорабатывать. Посмотри урок и начни моделирование заново. Разумеется, перед этим, смоделировать мустанг тебе придется обязательно 😁

Я, лет 5 назад, смоделировал: Car 3D Visualization 😉

Владимир, все вышесказанное касается и тебя. Единственное, что следует понимать, это то, что моделирование такого сложного объекта как автомобиль требует определенной квалификации в 3d моделировании. Если ты не имеешь опыта в полимоделинге, но хочешь научиться моделировать автомобили, то готовься потратить на обучение от полугода – до двух. В зависимости от твоих способностей и личных качеств. Быстрее, научиться делать красивую сетку, не только автомобильную, а в принципе, - не выйдет. 3d нужно любить, оно должно приносить удовлетворение, как и любое увлекательное занятие. Так что тебе это либо понравиться, и ты с удовольствием научишься моделить тачки, либо тебе просто придется оставить эту затею. Быстрых уроков, обучающих сложным и долгим процессам – не бывает. Даже опытному моделлеру, для того чтобы сделать такую форму, как у Audi R8, понадобиться как минимум день. И это при условии, что в наличии отлично подогнанные чертежи (Left, Front, Back хорошо если еще и Top), куча референсов и не нужно делать салон. Если же делать для удовольствия, так сказать, только с фарой/колесом можно провозиться день-два + еще по столько же на остальные детали. Так что делай выводы 😉

ru.renderstuff.com

Cars

Cars

3D формат:

3dMax 2011

3D формат:

3dMax 2008

Полигонов:

123338

3D формат:

Max 7.0

Полигонов:

97214

3D формат:

Max 7.0

Полигонов:

491110

3D формат:

Max 7.0

Полигонов:

29867

3D формат:

3dMax 2010

Полигонов:

520000

Полигонов:

246640

3D формат:

3dMax 2011

Полигонов:

25000

3D формат:

3d Max

Полигонов:

246640

Полигонов:

446230

3D формат:

3d Max

Полигонов:

70000

3D формат:

Max 7.0

Полигонов:

380736

3D формат:

Max 7.0

Полигонов:

411468

Полигонов:

310208

Полигонов:

15470

3D формат:

Max 7.0

Полигонов:

406417

3D формат:

3dMax 9.0

3D формат:

Max 7.0

Полигонов:

78358

3D формат:

3dMax 2009

Полигонов:

78538

Полигонов:

78358

Полигонов:

295060

3D формат:

3dMax 2010

Полигонов:

831387

3D формат:

Max 8.0

Полигонов:

147930

3D формат:

3dMax 2009

Полигонов:

292000

3D формат:

Max 9.0

Полигонов:

76526

Полигонов:

250672

3D формат:

Max 7.0

Полигонов:

450764

Полигонов:

216446

3D формат:

3dMax 2010

Полигонов:

457 343

Полигонов:

253904

Всё о 3D графике: 3d max уроки, бесплатные 3d модели,интересные статьи о 3d и 3D конкурсы

www.3dsociety.ru

Моделирование автомобильного диска в 3dsmax

Моделирование автомобильного диска в 3dsmax

ЗDравствуйте, товарищи 3Dешники. Вот мой перевод урока под названием «Model a High-Poly Car Wheel in 3ds Max».
В этом подробном уроке Вы узнаете, как создать диски для спортивного автомобиля с использованием  Editable Poly.

Шаг 1

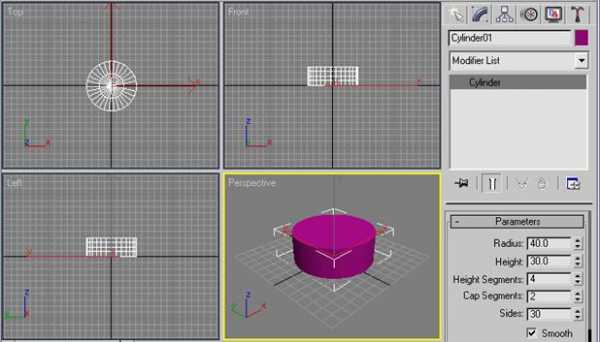

Создайте Cylinder в окне Top c параметрами:
Radius: 40
Height: 30
HeightSegments: 4
CapSegments: 2
Sides: 30
Шаг 2

Правой кнопкой мыши нажмите на инструмент Snaps Toggle наглавной панели инструментов. Нажмите на кнопку Clear All и затем поставьте галочку в графе Pivot. Можно закрыть окно Snaps Toggle.
Шаг 3

Создайте Tube с параметрами (нужно создать его так, чтобы центр Tuba совпадал с центром цилиндра из 1 шага, можно центровать его с помощью инструмента Align):
Radius 1:90
Radius 2:105
Height: 80
HeightSegments: 5
Cap Segments: 2
Sides: 60
Шаг 4

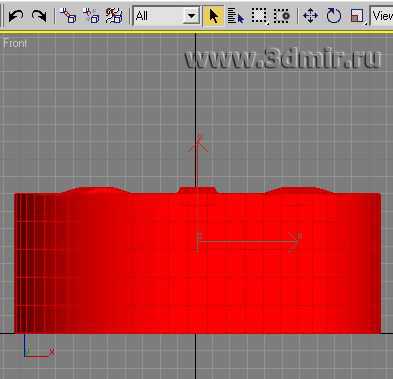

Выделите цилиндр и, смотря во фронтальное(Front) или левое(Left)окно, переместите, как показано на скриншоте.
Шаг 5

Выберите окно Top и кликните на Maximize Viewport Toggle, которое находится в нижнем правом углу экрана.
Выберите Tube и вращайте по оси Z, пока Tube не  будет расположен, как на скриншоте.
Шаг 6

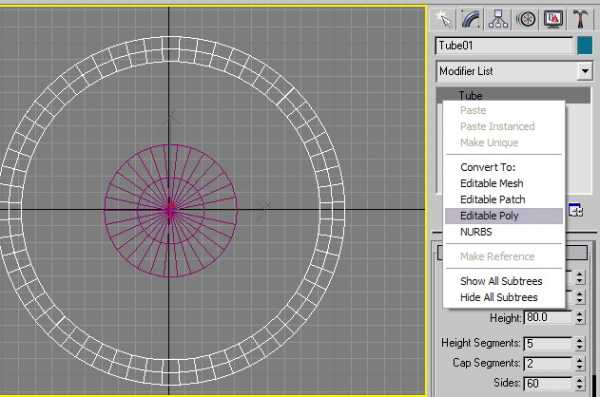

Конвертируйте Tube в editable poly - правый клик на Tube, Convert to, editable poly.
Выберите цилиндр и повторите этот шаг, то есть преобразуйте его в editable poly.
Шаг 7

Теперь нам нужно соединить эти два объекта в один. В editable poly находим кнопочку Attach и кликаем на второй объект.
Теперь у нас должен получиться один объект под названием Cylider01, либо Tube01.
Шаг 8

Нажмите кнопку F3, дальше F4 и потом. (Видимо автору так удобней)

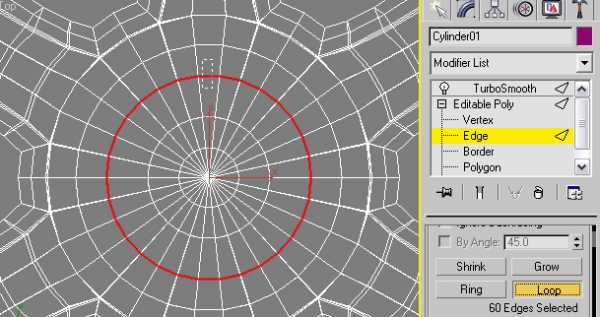

Перейдите в режим редактирования Edge(Грань, край). Выберите любую грань из показанных на скриншоте и нажмите Loop.
Шаг 9

Спускаем ряд этих граней вниз, как показано на скриншоте, имасштабируем немножко.
Шаг 10

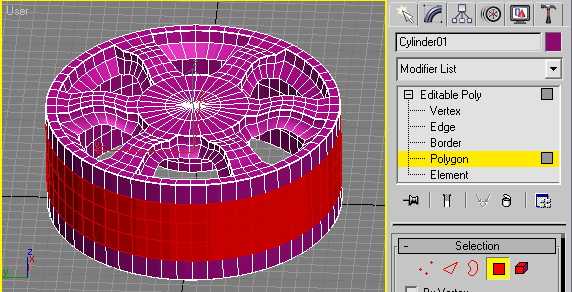

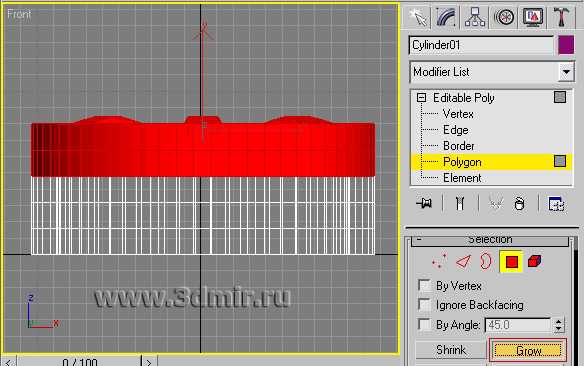

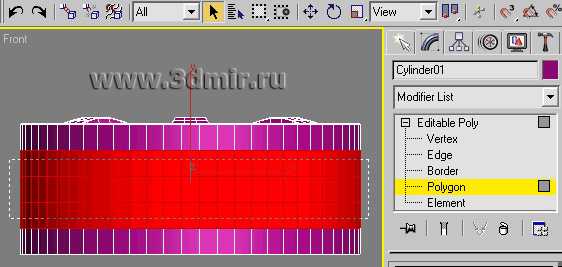

Переходим в режим редактирования polygons (Полигоны, многоугольники) и выбираем полигоны, показанные на скриншоте.  Убедитесь, что вы выбрали на cylindre внешние полигоны и внутренние на tube. Они будут началом и концами 6 спиц для нашего обода, которые мы создадим в следующем шаге.
Шаг 11

Находим в editable poly кнопочку Bridge и кликаем намаленький квадрат справа от кнопки. Segments to 7
Taper  -1,3 (Тут автор рекомендует поиграть с настройками, чтобы был более лучший результат.)
Нажимаем кнопку OK.
Шаг 12

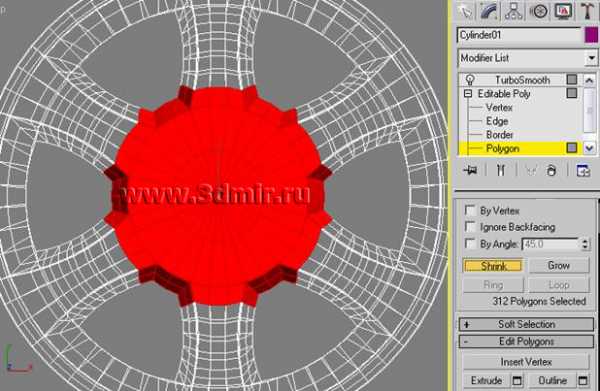

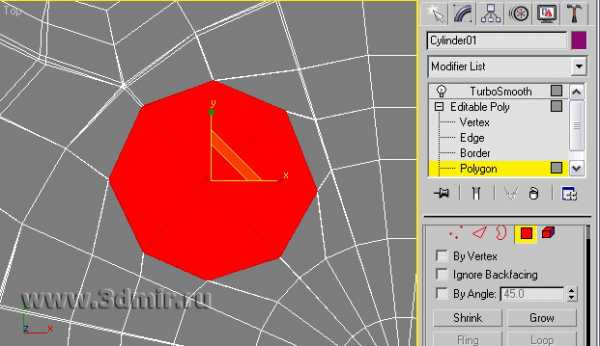

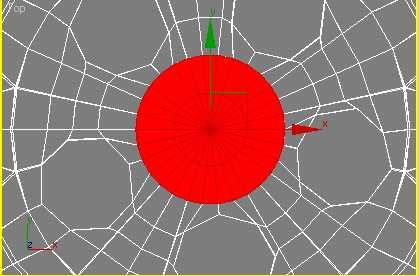

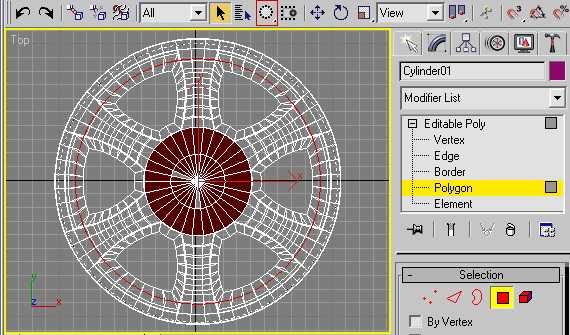

Выберите окно Top, нажмите Rectangular Selection Region ивыберите Circular Selection Region, как показано на скриншоте.
Выберите полигоны, показанные на скриншоте.
A.

Выделяем показанные полигоны на скриншоте.
B.

Нажмите и держите ALT и выделяйте ненужные полигоны, чтобы вычесть их из выделения.
Шаг 13

Перемещаем выделенные полигоны немного вверх. Смотрим наскриншот.
Шаг 14

Изменяем обратно, что сделали в 12 шаге. То есть выбираем опять Rectangular Selection Region.
Выбираем выделенные полигоны на скриншоте.
A.

Нажимаем CTRL+A для выделения всех полигонов.
B.

Зажмем ALT и выделяем ненужные полигоны.
C.

Вот, что должно получиться в итоге.
Пол пути пройдено
Шаг 15

Опять ищем в editable poly кнопку Bevel , нажимаем на квадратик рядом с ней.  Указываем данные параметры.
Height 0,4
Outline Amount -0,4
Нажимаем OK.
Шаг 16
Выделяем показанные на скриншоте полигоны и повторяем к ним15 шаг.
A.

Выделяем полигоны, показанные на скриншоте.
B.

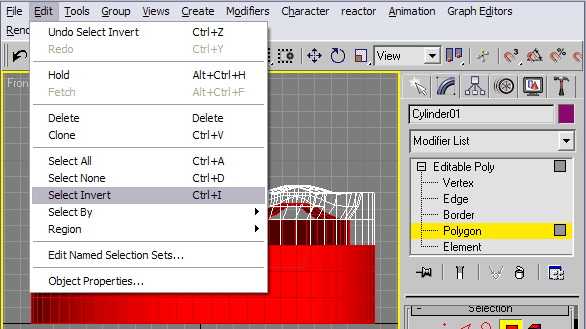

Инвертируем выделение.
C.

C зажатым ALTом вычитаем показанные полигоны из области выделения.
D.

Нажимаем кнопку Grow 2 раза, потом кнопку Shrink так же 2 раза. В итоге должно выйти, что наскриншоте.
Перевод: BADWolf35

Моделирование автомобильного диска в 3dsmax

Шаг 17
Автор опять предлагает нам нажать на кнопку F3 и на G. (Это для удобства) Выбираем редактирование граней.
A.

Вам нужно выделить грани, как на скриншоте, причем со всех 6сторон.
B.

Кликаем на кнопку Loop.
С.
После выделений нужно масштабировать, как показано наскриншоте.
Шаг 18
Переходим во фронтальное окно. Переходим в режим редактирования полигонов и выбираем полигоны, как на скриншоте.
A.

Выделите полигоны, показанные на скришоте.
B.

Выберите тип выделения Circular Selection Region, как в 12 шаге. Теперь нам нужно вычесть из выделения ненужные полигоны, кроме тех, что находятся на внутренней стороне Tuba. Для этого перейдите в окно Top и с зажатой клавишей ALT смело выделяйте те полигоны, которые нужно вычесть.
C.

У вас должны остаться выделенные полигоны, показанные на скриншоте.
D.

Переходим во фронтальное окно и масштабируем полигоны, какпоказано на скриншоте.
Шаг 19

Находим в editable poly кнопку Extrude, нажимаем на квадратик рядом с ней. Выбираем  Local normal и Extrusion Height -3.0
Сначала кликаем на кнопку Apply, потом нажимаем OK.
Шаг 21

Выберите одну из тех граней, которые показаны на скришоте.Нужно их приподнять и масштабировать. Принцип тот же, что и в шаге 9.
Шаг 22

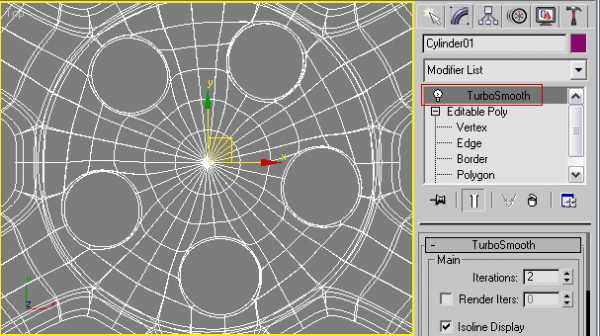

Прежде чем мы приступим к заключительной части, где мы создадим отверстия для болтов, давайте взглянем на наши продвижения. Применим модификатор TurboSmooth:
Iterations 2
Isoline Display ставим галочку.
Мы видим небольшое искажение на спицах, что и будем вследующем шаге исправлять.

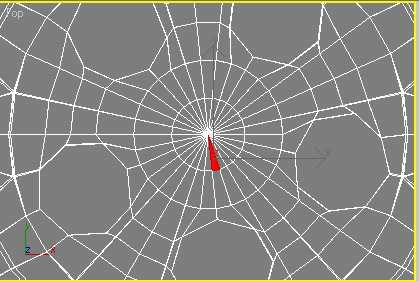

Шаг 23

Переходим в режим редактирования граней и выбираем те грани, которые показаны на скриншоте (Пользуемся тем же методом, что и в 17 шаге).
Когда закончили с выделением, нужно масштабировать грани таким образом, что бы грани стали ближе к внешней стороне.
Шаг 24
Переходим в режим редактирования полигонов. Дальше следуем инструкции автора.
A.

В окне Top опять выбираем ciruclar selection и выделяем полигоны, как на скриншоте.
B.

Нажмите два раза на кнопку Shrink.
C.

Повторяем показанное нам на скриншоте и уменьшаем выделение только по оси Х и Y.
Шаг 25
Отключаем Use Soft Selection (24 шаг, действие С).
A.

В окне Top выберите грань, показанную на скриншоте.
B.

Нажмите на кнопку Loop.
С.

Кликаем на маленький квадратик справа от кнопки Chamfer.
Изменяем параметр Chamfer Amount на 7 и нажимаем Apply. Потом Chamfer Amount изменяем на 3 и нажимаем OK.
D.

Выделяем грани, показанные на скриншоте.
E.

Опять применяем Chamfer c Chamfer Amount, равным 2.
Нажимаем OK.
Шаг 26
Переходим в режим редактирования вершин (Vertex).
A.

Выделяем показанные вершины.
B.

Масштабируем по оси X и Y.
C.

Выделяем показанные вершины и масштабируем по оси X и Y.
D.

Выделяем показанные вершины и перемешаем их ближе к центру.
Шаг  27
Переходим в режим редактирования полигонов.
A.

Тут нам нужно выбрать выделенный полигон. Но выбрать непросто тыкнув на него один раз, а потянуть выделение, что бы выделить полигоныс двух сторон.
B.

Масштабируем полигоны по оси X и Y, что бы увеличить то, чтостанет отверстием под болт.  Автор тут рекомендует вернуться на шаг назад, подкорректировать вершины для получения круга…
C.

Нажимаем маленький квадратик справа от кнопки Bridge задаем параметры:
Segments 5
Taper 0.0
НажимаемOK.
Шаг 28
Повторите все тоже, самое для других отверстий.
A.

На этом скриншоте показано расположение других полигонов, к которым нужно повторить шаги 26 и 27 для каждого отверстия.
B.

Этот скриншот показывает расположение остальных отверстий, когда они уже созданы.
C.

Этот скриншот показывает расположение остальных отверстий, когда они уже созданы и модель сглажена.
Шаг 29
Переходим в режим редактирования граней.
A.

Выбираем грани, как показано на скриншоте (Для этого нужно по разу кликнуть на каждую грань с зажатым CTRL).
B.

Нажимаем кнопку Loop и передвигаем грани вверх, как показанона скриншоте.
Шаг 30
Переходим в режим редактирования полигонов и выделяем полигоны, показанные на скриншоте.
A.

В окне Top выделяем показанный на скриншоте полигон.
B.

Нажимаем кнопку Grow.  (она находится рядом с кнопкой Loop)
C.

Убираем выделение с не нужных 3 полигонов. (Если кто забыл, то это можно сделать с зажатым ALTом)
D.

Еще раз нажмем кнопку Grow.
E.

Включаем Use Soft Selection (смотрим скриншот) и перемещаем полигоны вниз, смотря во фронтальное или левое окно.
F.

Выключаем Use Soft Selection и кликаем на квадрат справа откнопки Extrude. Extrusion Height устанавливаем на 1.5 и смело кликаем OK.
Финал уже близок, так что собрались.
Шаг 31

Это последний шаг в этом уроке. Переходим в режим редактирования полигонов и нажимаем CTRL+A (выделяем все полигоны) и повторяем действия, как на скриншоте.

Ну все, друзья, урок закончен. Автор тут рекомендует назначить хромовый мат нашим с вами ободам и одеть их на хорошую машину
P.S. Я знаю, что отсутствует Шаг 20. Видимо автор думал, что нам лучше не знать это действие, ну или есть разумное объяснение. Он предполагал, что мы все экстрасенсы, например.
Перевод: BADWolf35
Источник: http://www.3dvalley.com/tutorials/modeling-a-car-rim-in-3d-studio-max

В данной статье я расскажу о том, как можно создавать мыльные пузыри, не затрачивая при этом особых усилий. Не пугайтесь! Вам не придется создавать и анимировать сотни сфер!

3 0 19 862 Автор: diablo_ 4 сентября 2006 в 00:00

Я подготовил урок, описывающий мою работу на конкурс "House in Matsubara", и хотел бы поделится своим опытом в создании некоторых более нестандартных вещей, чем моделирование и текстурирование. Достаточно сказать, что работа над основной моделью главного здания, заняла у меня 3 дня, тогда как вся сцена, и финальный рендер - около месяца, с небольшими перерывами. Самые маленькие детали заняли больше всего моего времени, но именно они сделали все три вида настолько реалистичными.

16 16 49 972 Автор: aliquebrado 7 августа 2011 в 20:55

Врата Ада были созданы для 38-го конкурса сайта 3Dluvr озаглавленного «Врата», на котором заняли третье место. Я был очень удивлен, как много участников конкурса сделали врата ада и насколько они были

12 1 55 409 Автор: seaman 14 ноября 2006 в 00:00

Видео урок по применению эффекта dof в 3ds max и рендера Mental Ray. Урок без звука, но с текстовыми пояснениями.
ГРИП (глубина резко изображаемого пространства, или глубина резкости) в фотографическом деле — расстояние между ближней и дальней границами пространства, измеренное вдоль оптической оси, при нахождении в пределах которого объекты находятся в фокусе (на снимке получаются достаточно резко). © wikipedia

5 5 9 936 Автор: homerender 12 сентября 2011 в 20:24

www.3dmir.ru

Создание модели автомобиля в 3ds MAX 6

Создание модели автомобиля в 3ds MAX 6.0 (english)



моделировать мы будем Porsche 962 Le Mans.





Начало - расстановка чертежей.

1 этап. Находим чертеж машины, кторую хотим замоделить.

Берем его отсюда ЧЕРТЕЖ

2 этап. Включаем прогамму Paint (стандардтная виндовская), а лучше Photo Editor (Пуск\Программы\Ср-ва Microsoft Office\....)

Чертежи мы резать не будем. Мы буждем измерять изображение машины (каждый вид) с помощью выделения.

Выделение должно точно описывать габариты машины - от бампера до бампера и от колес до крыши (или чего у нее там сверху).







Выделенная область получилачсь у нас 647X150 пикселей (число отображается только когда вы еще не закончили выделение, а точнее пока не отпустили клавишу мышки.

Размер выделения отображается в правом нижнем углу:





В результате таких замеров, получаем:

Длина машины - 647 пикс.

ширина - 274 пикс.

высота - 150 пикс.



3 этап. Наконец-то мы включаем 3d MAX. Я в данном уроке пользуюсь 3ds MAX 6- й версии, но не пугайтесь, если у вас будет более ранняя (4,5). Принцип тот же, да и команды те же.

Ну, сначала, я думаю, следует немного сказать об окне 3ds MAX.



1. панель справа.



из этого всего на пока пригодятся 2 панели.

Панель Create и панель модификаторов.

Кстати, на панели Create активизирована панель Примитивы. Из них то мы и будем создавать модель.



Внизу есть панель управления видами

В основном, ам понадобятся 3 функции, это приблизить/отдалить (лупа там нарисована)

передвинуть изображение (ладошка) и вращение (орты и круг)



Ну, и последнее, это 3 основные кнопки, которыми мы собственно и будем строить модель -



Теперь к делу:

на панели модификаторов там, где примитивы выбираем плоскость (Plane)

строим в окне front  плоскость произвольных размеров





переходим в панель модификаторов не снимая выделения с плоскости





в параметрах Length  Width ставим размеры вида сбоку.

А в парамтрах Length (Width) segs уменьшаем деление по горизонтали и по вертикали до одного полигона. В дальнейшем, именно таким образом, и будем задавать начальные размеры примитива, а также деление его на полигоны.





далее заходим в вкладку Utilities и включаем Asset Browser.

нажатием кнопки M вызываем редактор материалов.

в Asset Browser находим наш чертеж и перетаскиваем на одну из сфер в редакторе материалов.

получается следующее:



затем выделяем плоскость, построенную нами и применяем к ней материал, нажимая вот такую кнопку





далее заходим на панель модификаторов и в раскрывающемся списке ищем модификатор Unwrap UVW





затем нажимаем на кнопку Edit:





В раскрывшемся окне с помощью  Move, rotate и scale подгоняем выделение (тут такое салатовое)

точно по размерам машины (как в Paint), передвигая точки в углах. (можно выделять несколько точек)





теперь переходим в окно front  щелкаем правой кнопкой мышки на названии окна



и ставим галочку на Smooth+Highlights (раньше была Wireframe)

Теперь в окне мы видим наш чертеж



теперь аналогичным образом строим и "очертеживаем" плоскости для других видов.



после этого, плоскости расставляем вот так:





Чертежи расставлены. Пора приступать к работе.



Создание кузова.



построение кузова проще всего начинать с арки (хотя возможны и другие варинты, например, от фары , это в том случае, если фара сложной формы.):

Строим вокруг передней арки примитив Tube.

Меняем количество сторон трубы на 25, вместо 18, поскольку с 18 сторонами арка будет угловатая.

Для того, чтобы в будущем хорошо видель сетку, идем в редактор материалов, и создаем новый материал (шелкаем по пустой сфере).

Придаем ему красный цвет (для этого щелкаем на серый цвет рядом с надписью Diffuse), и ставим галочку у надписи Wire (чтобы была видна сетка)





Применяем этот материал к трубе.



Далее в панели модификаторов выбираем модификатор Edit Mesh.

Затем шелкаем на кнопке с 3-мя точками.

То есть мы перешли в режим точек. Кстати, кроме режима точек есть еще режимы ребер, полигонов, фейсов.

Теперь мы можем выделять точки, и двигать, вращать и изменять масштаб выделения в помощью move, rotate, scale (см. выше)

Кстати, при выделении нескольких точек необходимо держать прижатой клавишу Ctrl.

Собственно, этим мы и будем заниматься.

для начала, в виде сверху выделим и отрежем (delete)





Сделав это, выделяем и удаляем нижнюю часть трубы (там где не будет кузова).





далее по точкам растаскиваем (выделяем несколько точек и с помощью move) сетку по краям арки.





Теперь переходим в режим граней (edges):



Выделяем (с прижатой Ctrl) грани, как на рисунке (красным цветом):



Выделив эти грани, прижимаем клавишу Shift (!!!!!!) грани вдоль оси Х (в МАКСЕ движением мыши можно указывать вдоль каой оси двигать объект или точки (грани, полигоны...) Вам для этого надо просто подсветить ось (тут подсвечена ось Х), наведя на нее мышку. Если подсветить угол между осями, то можно будет двигать по XY, то есть свободно в пределах этой плоскости).







Как видим, грани отделились от сетки, образовав новые полигоны.

Выравниваем эти новые полигоны по точкам.

Но первой нашей задачей надо будет сшить вот эти две точки:







Для этого, придвигаем их друг к другу как можно ближе, выделяем обе (если точек надо соединить больше, то выделяем все. которые надо выделить), а затем жмем сюда:

В итоге, точки должны соединиться.

Если же вылазит вот это:





то это значит, что расстояние между точками слишком большое. Это можно исправить двумя путями:

1. уменьшить расстояние между точками до приемлимого.

2. изменить параметрсправа от кнопки Selected (см. текст чуть выше). Этот параметр отвечает за расстояние, на котором точеи могут быть соединены, и если его увеличить. то слияние произойдет на большем расстоянии.



Итак, соединив вершины, выравниваем полигоны по точкам вот так:





Далее строим сетку как было описано выше до такого состояния,. как тут:

Тут мы работаем уже во всех 3-х видах., а точнее сбоку ведем сетку, а в виде сверху ее загибаем по форме кузова.

При этом стараемся размещать сетку так, чтобы в естах швов были грани (смотри фару сбоку).

Строя сетку, следим. чтобы она была красивая и ровная.



После построения того куска, что показан на рисунке, Выделяем верхние грани этого куска.

Затем переходим в вид спереди и и вытягиваем эти полигоны 3 раза, образовывая закругление кузова (резкий переход вызовет черноту на модели и слишком острые углы.







вытягиваем грани дальше, на крыло:







далее строим нижнюю часть морды:





теперь по точкам  выравниваем сетку по форме кузова:







Теперь строим и выравниваем сетку до нижней части. Но у нас получились щели, а точки слить нельзя, так как у верхней части в месте соединения нет такого количества точек, как у нижней. Естественно, надо накинуть на вернюю часть граней, чтобы можно было соединить обе части. Делается это так:



Преховодим окно в режим Wireframe. (т. е сетки - см. ранее) Так будет удобней работать.

Теперь выделяем наше крыло и переходим в режим граней (Edges). Смотрим на панель модификаторов. прокручивая вниз, и видим там вот это:



Жмем кнопку Cut. С помощью этой кнопки мы будем резать полигоны, то есть добавлять новые грани.

Делаем так:

нажав кнопку, идем к нашей сетке, а точнее к виду сверху. Делаем щелчок на грани, от которой хотим начать резать (левая вертикальная), появится пунктирная линия, и ведем ее к другой грани (правая) и делаем щелчок на ней. Старый полигон поделился надвое.

Тепреь выравниваем точки и склеиваем.

И так еще для двух других граней (находятся ниже)



Теперь выделяем верхние грани и строим сетку следующим образом (как на рисунке)



Выравниваем крайние точки по форме крыла:







Начинаем выводить полигоны на капот:

Но у нас есть одна проблема - мы оставили нижнюю часть кузова и терерь ее надо продлить. Выделяем ее грани и строим так:

Теперь сшиваем верхнюю и нижнюю части по точкам.

Выравниваем нижнюю часть.

Выделяем крайние полигоны и строим сетку дальше:



Строим еще один ряд влево. сверяясь по чертежу и по фоткам.

На фотографии видим, что в носу есть характерный уступ.

Наша задача - сделать его.

Для этого выделяем следующие грани:



Тперь рядом с кнопкой Chamfer изменяем параметр и вместо 0, вписываем 0,5.





Грань разделилась на две, находящиеся на расстоянии 0,5 друг от друга.





Теперь строим сетку так:



Оставляем переднюю часть и начинаем борт. Строим:



А вот теперь начинается самое сложное Строим сетку:

Но мы видим, что так некрасиво и есть чернота, так что сетку придется капитально править.

Чтобы убрать эту черноту, уменьшаем  расстояние, обозначенное на рисунке.



Тут делаем Chamfer:



Из-за того, что все все равно выглядит фигово ( а точнее нижняя часть), уменьшаем указанное расстояние.



Ну вот теперь более-менее.

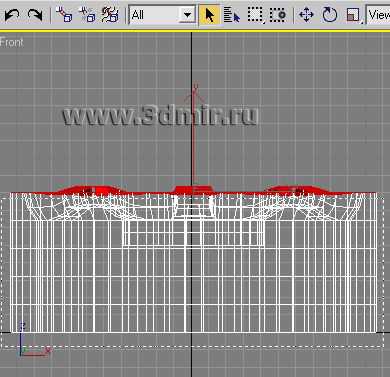

Выдвигаем эту грань, сшив передние точки:





Строим заднюю часть:



Продолжение следует……………..











modely3d.narod.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
