Зеркальный для беззеркалок

miguel_ma

June 14th, 2015

Зеркально-линзовый объектив на Fujifilm.


Samyang выпустил зеркальный телеобъектив для беззеркалок Fuji, Canon и Sony NEX, фокусное расстояние 300mm диафрагма 6.3.


За ним Tokina выпустила почти полный аналог для micro 4/3 И NEX.


Только у Токины есть подобие чипа Лушникова для записи EXIF файла.
Я не буду писать, что такое зеркальный объектив и какие они бывают, скажу лишь, что такие объективы существенно меньше своих собратьев по фокусным расстояниям, сделанных по стандартным оптическим схемам.
Объектив Samyang для Fuji стоит 12000р на Ebay.
Tokina же решила не делать свой объектив с байонетом для Fuji.

Цена Самьяна показалась мне великоватой и поэтому я решил поискать альтернативы подешевле и нашел.
Kaili Kelda Reflex 300mm f6.3 MF Macro

Нигде нет информации о производителе и объективе, но я решил рискнуть и был приятно удивлен!
При цене в 4500р я ожидал получить пластиковый китайский конструктив и посредственное качество всех оптических элементов.
В продаже есть только два варианта объектива: для Sony Nex и micro 4/3. Но так как рабочие отрезки NEX и Fuji почти не отличаются, я решил купить именно этот вариант.
Как же я был удивлен когда взял объектив в руки, полностью алюминиевый корпус, все качественно подогнано и закреплено, просветление на линзах, приятно тяжелящий руку вес в 300 грамм. Бленда выполнена из твердого платика чем то похожего на старый русский бакелит.

Адаптация с NEX на Fuji прошла чуть более чем легко.
Выкрутив 3 винта я получил байонет толщиной в 3 мм.

Какого же было мое удивление когда я обнаружил что переходник C-mount — Fuji имеет схожую толщину и диаметр, дело было за малым — просверлить 3 отверстия для винтов, что и было сделано.

Из-за схожести рабочих отрезков бесконечность никуда не делась.
Примеры кадров в сравнении с 18-55.

18 мм

55 мм

300 мм

Конечно контраст, цветопередача, резкость и глубина резкости уступают оригинальным объективам, но тем не менее очень неплохи.

18 мм

55 мм

300 мм

На таком расстоянии очень сложно фокусироваться, глубина резкости бритвенная, шевеленка имеет место, но с упора или штатива вполне можно снимать.

Благодаря крохотным размерам, меньше чем китовый объектив, трехсотка не привлекает никакого внимания, да и фокусное позволяет находиться очень далеко от объекта съемки.

Объектив оставил исключительно приятные ощущения. Это лучший Зеркально-линзовый объектив из всех что у меня были. Рекомендую.

Tags: fujifilm, sony, Своими руками

Зеркальный объектив космического телескопа



Предлагаемая полезная модель относится к оптическому приборостроению, в частности, к зеркальным объективам космического базирования и может быть использована в высокоразрешающих электронных системах, предназначенных для дистанционного зондирования Земли в целях изучения природных ресурсов, для предупреждения техногенных катастроф, контроля чрезвычайных ситуаций, а также материалов для коммерческих целей. Задачей создания предлагаемой полезной модели является уменьшение габаритов и уменьшение дисторсии при сохранении качества изображения близкого к дифракционному пределу, улучшение светораспределения в плоскости изображения. Технический результат — использование объектива в оптико-электронном космическом аппарате с угловым рабочим полем зрения 22°. Зеркальный объектив космического телескопа содержит главное вогнутое эллиптическое зеркало 1, вторичное выпуклое гиперболическое зеркало 2, третье вогнутое зеркало 3 эллиптической формы, плоские поворотные зеркала 4 и 5. Плоское поворотное зеркало 4, расположенное в плоскости действительного изображения входного зрачка, позволяет использовать его в качестве корректора волнового фронта для компенсации ошибок изготовления зеркал и сборки зеркального объектива. Плоское поворотное зеркало 5 позволяет перенести изображение в любое удобное место в данной конструкции, где можно расположить громоздкие приемники изображения. 3 илл.

Предлагаемая полезная модель относится к оптическому приборостроению, в частности, к зеркальным объективам космического базирования и может быть использована в высокоразрешающих электронных системах, предназначенных для дистанционного зондирования Земли в целях изучения природных ресурсов, для предупреждения техногенных катастроф, контроля чрезвычайных ситуаций, а также материалов для коммерческих целей.

Известен анастигматический трехзеркальный объектив телескопа [1], содержащий первичное зеркало эллипсоидальной формы, вторичное зеркало гиперболоидальной формы, третичное зеркало эллипсоидальной формы и поворотное плоское зеркало, расположенное под углом 45° к оптической оси объектива, предназначенное для отклонения пучков лучей от вторичного зеркала к третичному, либо для отражения света от третичного зеркала к плоскости изображения.

Недостатками известного объектива являются:

— большой продольный габарит объектива, определяемый расстоянием между вторичным и третичным зеркалами из зависимости: d₂·_экв=0,25, где d₂ — расстояние между вторичным и третичным зеркалами, _экв — эквивалентная оптическая сила объектива;

— большая дисторсия 3,4% на краю поля изображения при угловом поле зрения 2=1,5°, соотношение оптических сил удовлетворяет условию: _1,2экв; ₃-1^x где _1,2 — оптическая сила первичного и вторичного зеркал, ₃ — увеличение третьего зеркала. Качество изображения близкое к дифракционному пределу.

Из известных объективов наиболее близким по своей технической сущности к предлагаемой полезной модели является объектив космического телескопа [2] дистанционного зондирования Земли, содержащий последовательно установленные главное вогнутое зеркало эллиптической формы, второе выпуклое зеркало гиперболической формы, третье — вогнутое зеркало эллиптической формы, апертурную диафрагму, установленную между третьим зеркалом и плоскостью изображения. Вблизи апертурной диафрагмы установлена концентрическая линза с вогнутостью, обращенной к плоскости изображения. Перед приемниками изображения находится плоскопараллельная герметизирующая пластина.

Недостатками приведенного прототипа также являются:

— большой продольный габарит объектива, определяемый расстоянием между вторичным и третичным зеркалами из зависимости: d₂ ·=0,2;

— большая дисторсия 3,88% на краю поля изображения при угловом поле зрения 2=1,5°, соотношение оптических сил удовлетворяет условию: _1,2экв., ₃-1^x. Качество изображения близкое к дифракционному пределу.

Задачей создания предлагаемой полезной модели является уменьшение габаритов и уменьшение дисторсии при сохранении качества изображения близкого к дифракционному пределу, улучшение светораспределения в плоскости изображения. Технический результат — использование объектива в оптико-электронном космическом аппарате с угловым рабочим полем зрения 22°.

Решение поставленной задачи достигается тем, что в зеркальном объективе космического телескопа, содержащем последовательно установленные по ходу луча главное вогнутое эллиптическое зеркало, вторичное выпуклое гиперболическое зеркало, третье вогнутое зеркало эллиптической формы и два плоских поворотных зеркала, в отличие от прототипа одно из плоских поворотных зеркал расположено в плоскости действительного изображения входного зрачка, соотношение сил в объективе удовлетворяет условию: _1,22_экв., ₃=(-1,8-2)^x и продольный габарит объектива определяется соотношением: d₂·_экв=(0,14-0,16), где _1,2 — оптическая сила главного и вторичного зеркал, _экв — эквивалентная оптическая сила объектива, ₃ — увеличение третьего зеркала, d₂ — расстояние между вторичным и третьим зеркалами.

Расположение одного из плоских поворотных зеркал в плоскости действительного изображения входного зрачка позволило не только сократить габариты, но и использовать его в качестве корректора волнового фронта для компенсации ошибок изготовления зеркал и сборки зеркального объектива и для удобства размещения приемников изображения в фокальной плоскости зеркального объектива.

Изменение увеличения третьего зеркала ₃=(-1,8-2)^x, вместо ₃1^x у прототипа, позволило существенно уменьшить габарит зеркального объектива, определяемый соотношением d ₂·=(0,140,16) и создать анастигматическое, близкое к дифракционному пределу изображение, с дисторсией, не превышающей (1,2-0.44)% в пределах углового поля зрения 2=1,5°, улучшить светораспределение по полю изображения за счет уменьшения углов падения пучков лучей на плоскость изображения.

На фиг.1 представлена принципиальная оптическая схема зеркального объектива космического телескопа.

На фиг.2 приведены в качестве примера конструктивные параметры зеркального объектива.

На фиг.3 представлен график функции передачи модуляции, которая рассчитана при равномерном распределении спектральной эффективности в области спектра (500900)нм.

Зеркальный объектив космического телескопа содержит главное вогнутое эллиптическое зеркало 1, вторичное выпуклое гиперболическое зеркало 2, третье вогнутое зеркало 3 эллиптической формы, плоские поворотные зеркала 4 и 5. Плоское поворотное зеркало 4, расположенное в плоскости действительного изображения входного зрачка, позволяет использовать его в качестве корректора волнового фронта для компенсации ошибок изготовления зеркал и сборки зеркального объектива. Плоское поворотное зеркало 5 позволяет перенести изображение в любое удобное место в данной конструкции, где можно расположить громоздкие приемники изображения. Оптические силы удовлетворяют условию _1,22_экв., увеличение третьего зеркала 3 ₃=(-1,8-2)^x, продольный габарит объектива определяется соотношением: d₂·_экв=(0,14-0,16).

Пример. Зеркальный объектив космического телескопа имеет следующие характеристики:

1. фокусное расстояние f’=9136 мм;

2. относительное отверстие 1:12.2;

3. угловое поле зрения 2=1,7°;

4. значение коэффициента передачи модуляции (КПМ) на пространственной частоте 55 мм^-1 в пределах всего поля зрения — не ниже 0,35;

5. максимальная дисторсия 0,6%;

6. центральное экранирование 0,3.

Работа зеркального объектива космического телескопа осуществляется следующим образом.

Световой поток, исходящий от бесконечно удаленного предмета попадает на главное вогнутое эллиптическое зеркало 1. После отражения от зеркала 1 световой поток попадает на вторичное зеркало 2, отразившись от него, фокусируется в плоскости промежуточного изображения. Зеркало 3 проецирует промежуточное изображение с увеличением ₃=-2^x с помощью плоских поворотных зеркал 4 и 5 в фокальную плоскость зеркального объектива, в которой установлены приемники изображения.

График на фиг.3 подтверждает, что качество изображения близко к дифракционному пределу, дисторсия не превышает 0,6% в пределах всего углового поля.

ИСТОЧНИКИ ИНФОРМАЦИИ:

1. Патент США 4101195, публикация 1977, МПК G02B 17/06.

2. Свидетельство на полезную модель RU 35446 U1, публикация 2004, МПК G02B 23/00 — прототип.

Зеркальный объектив космического телескопа, содержащий последовательно установленные по ходу луча главное вогнутое эллиптическое зеркало, вторичное выпуклое гиперболическое зеркало, третье вогнутое зеркало эллиптической формы и два плоских поворотных зеркала, отличающийся тем, что одно из плоских поворотных зеркал расположено в плоскости действительного изображения входного зрачка, соотношение сил в объективе удовлетворяет условию: _1,22_экв, ₃=(-1,8-2)^x и продольный габарит объектива определяется соотношением: d₂·_экв=(0,14-0,16), где _1,2 — оптическая сила главного и вторичного зеркал, _экв — эквивалентная оптическая сила объектива, ₃ — увеличение третьего зеркала, d₂ — расстояние между вторичным и третьим зеркалами.

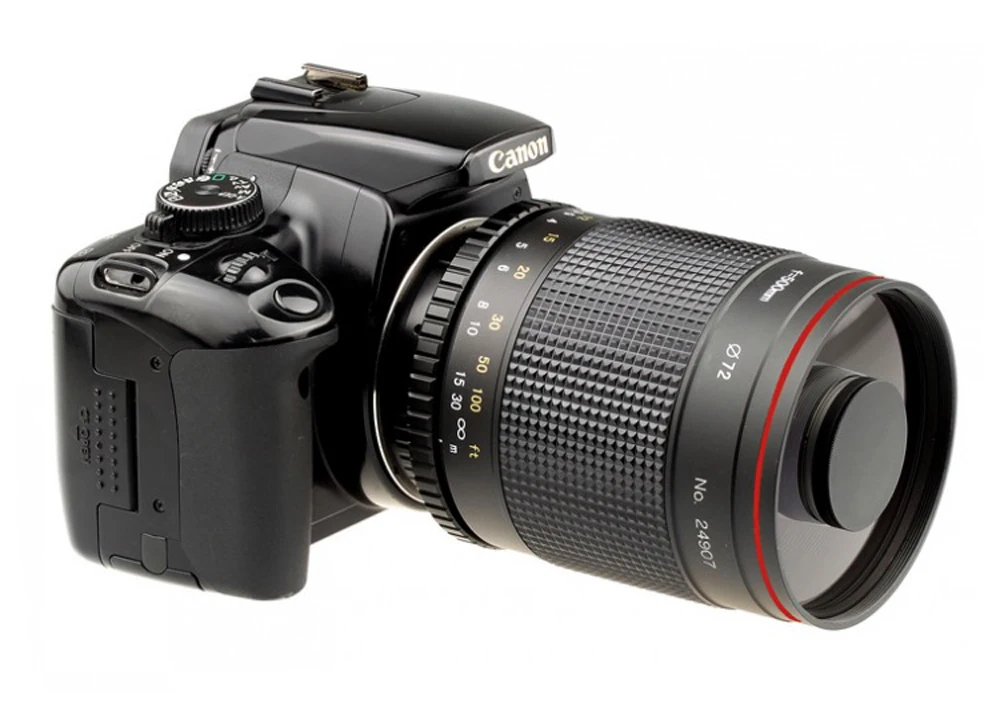

Зеркальные линзы

: легкие супертелеобъективы по доступной цене

Аллан Вайц | Обновлено Чт, 29.10.2020

Поделиться

Когда дело доходит до съемки путешествий, пейзажей и морских пейзажей, я всегда стараюсь держать в сумке хотя бы один длиннофокусный объектив для фотографирования объектов, к которым я либо не могу приблизиться, либо — в случае с амурским тигром охраняет своих детенышей, к которым мне нет никакого дела.

Фотографии Ó Allan Weitz 2020

Определение длиннофокусного телеобъектива зависит от того, кого вы спросите, не говоря уже о том, какой формат камеры они используют. Для некоторых объектив 105 мм длинный. Для других это все, что превышает 200 мм или 300 мм. Для меня объектив с фокусным расстоянием 300 мм всегда был воротами для серьезных телеобъективов, и если вы не выберете объектив с максимальной диафрагмой f/5,6 или f/6,3, телеобъективы могут начать дорожать, особенно с максимальной диафрагмой f/2,8 или Шире.

Существуют ли варианты с более длинными линзами, которые не потребуют от вас перехода с трехразового питания на двухразовое в течение следующих шести месяцев? Ответ — да, и они называются зеркальными линзами.

Одним из преимуществ использования объективов с большим фокусным расстоянием является то, что вы с меньшей вероятностью спугните объект съемки, прежде чем нажмете кнопку спуска затвора.

Что такое зеркальная линза?

В двух словах, зеркальная линза — это компактный телескоп. В обычных, или преломляющих, объективах камеры используются сформированные кластеры стеклянных элементов для сбора света и передачи сфокусированного изображения на датчик камеры (или поверхность пленки). Зеркальные линзы содержат серию угловых круглых зеркал, которые собирают свет и вместо того, чтобы передавать сфокусированное изображение непосредственно на датчик камеры (или плоскость пленки), отражают входящий свет вперед и назад, каждый раз отражая более узкую часть изображения до тех пор, пока сильно увеличенная часть исходного изображения достигает датчика изображения камеры.

Свалки старых кораблей могут быть замечательными местами для фотографирования, но к ним трудно добраться. Решение? Объектив 500 мм и стремянка, чтобы заглянуть через забор.
