Внешняя ссылка Автокад: назначение, принцип работы

Внешние ссылки AutoCAD – это возможность в свой чертеж в формате dwg вставить чертежи из других подразделений, причем, без копирования всех примитивов. В качестве внешней ссылки могут также выступать следующие файлы:

Рис. 1 – Внешняя ссылка Автокад 2016 поддерживает 7 типов объектов.

В этой статье тема внешних ссылок рассмотрена на примере внедрения файла AutoCAD (формат *.DWG). Содержимое дополнительного файла-ссылки подгружается в ваш файл, но не хранится в нем. Это дает ряд преимуществ:

1. Размер файла существенно разгружается, т.к. чертеж хранит только те объекты и примитивы, которые начертили именно вы.

2. Любые изменения, которые будут сделаны в чертежах, вставленных как ссылки Автокада, будут отображаться в вашем чертеже. Сражу же после внесения изменений и сохранения файла-ссылки вы получите уведомление. Также вам будет предложено обновить чертеж, после чего вы увидите все изменения, которые были сделаны в соседнем подразделении. Поэтому вы не пропустите изменение внешних ссылок Автокад.

3. Внешние ссылки Автокада – это возможность организовать грамотную разработку сложного проекта, в котором каждое подразделение (отдельный человек) отвечает за свою работу: отдел архитектуры за разработку планировки этажа, проектный отдел — за инженерные системы и сети и т.д.

Вставка внешней ссылки в Автокаде.

Внедрение внешних ссылок в Автокад осуществляется через команду «Присоединить» (вкладка «Вставка»).

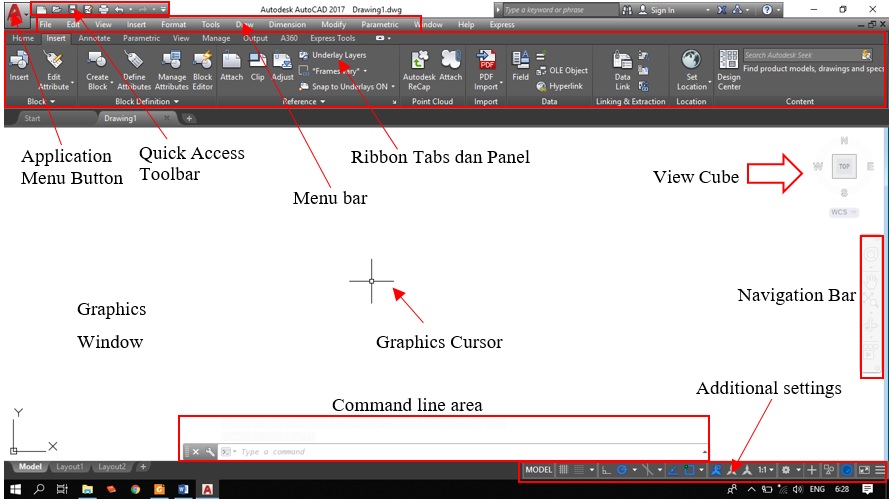

Рис. 2 – Команда AutoCAD «Присоединить».

После выбора команды нужно найти файл, который в дальнейшем и будет выступать как внешняя ссылка. После этого откроется диалоговое окно вставки вашего чертежа.

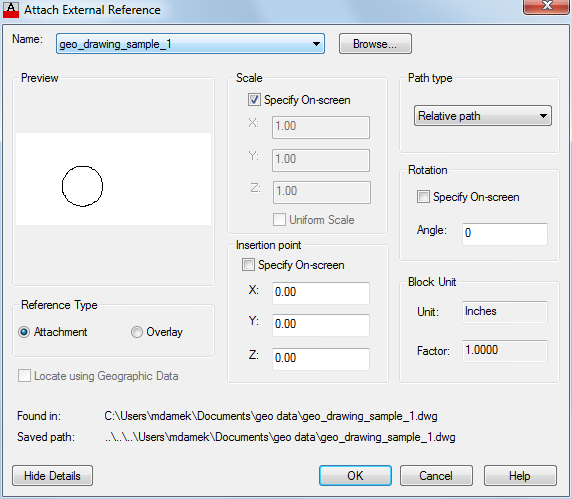

Рис. 3 – Параметры вставки внешней ссылки AutoCAD.

Здесь можно настроить масштаб, угол поворота и указать точку вставки, а также единицы измерения внедряемого чертежа. Существует два типа ссылок:

1. Вставленная – внешняя ссылка сама может иметь внешние ссылки, причем неограниченное число раз и с разным масштабным коэффициентом. Графически это все отображается на всех чертежах.

2. Наложенная – при наложении внешней ссылки в вашем файле будут отображать графически все объекты внедряемого файла, а при дальнейшем использовании уже вашего чертежа, как внешней ссылки – нет.

Также обратите внимание, что путь к чертежу может быть полный, относительный или не задан. Более подробно про это можно прочитать в справке AutoCAD (горячая клавиша F1), если ввести запрос в поисковик «Настройка путей для ссылочных чертежей».

Как обновить внешние ссылки в Автокаде?

Как правило, при внесении изменений во внешних ссылках, т.е. в чертежах, которые прикреплены к вашему файлу, у вас появляется соответствующее сообщение в правом нижнем углу:

Рис. 4 – Обновить внешние ссылки в Автокаде можно во всплывающем сообщении.

Принудительное обновление также можно выполнить в строке состояния:

Рис. 5 – Принудительное обновление внешних ссылок в Автокаде.

Как удалить внешние ссылки в Автокаде?

Для удаления внешних ссылок Автокад с чертежа нужно вызвать палитру «ВНЕШНИЕ ССЫЛКИ».

Для этого графически выделите объекты, которые являются ссылками. Станет доступна доп. вкладка «Внешние ссылки», на которой следует выбрать соответствующую команду.

Рис. 6 – Вызов палитры AutoCAD «Внешние ссылки».

Эту палитру также можно открыть через строку состояния:

Рис. 7 – Диспетчер внешних ссылок в Автокаде.

В результате откроется палитра, в которой следует выбрать файл-ссылку, нажать правую кнопку мыши по нему и из списка выбрать «Удалить»:

Рис. 8 – Работа с палитрой внешних ссылок AutoCAD.

ПРИМЕЧАНИЕ: Если опция «Удалить» не доступна, значит этот файл используется в качестве внешней ссылки в др. чертеже, который, в свою очередь, также является внешней ссылкой в вашем файле!

Взаимодействие внешних ссылок и слоев AutoCAD.

Отдельного внимания заслуживают слои в файле с внешними ссылками. Они переносятся в ваш файл и сними можно работать в привычном режиме (категория «Слои AutoCAD»). Единственно отличие – это обозначение таких слоев: название файла-ссылки dwg| название слоя.

Рис. 9 – Взаимодействие слоев внешних ссылок AutoCAD и слоев в текущем файле.

ПРИМЕЧАНИЕ: В Автокад слои, зависящие от внешних ссылок, удалить нельзя. Поэтому редактируйте исходный файл. Читать статью про удаление слоев в AutoCAD.

Внешние ссылки AutoCAD. Видео-уроки

Эта тема очень подробно рассмотрена в видео курсе «Использование AutoCAD на 100% версия 2.0». Помимо теоретической выкладки там выполнено практическое внедрение ссылок в чертежи Автокада на примере типовой организации.

Как вставить картинку в Автокад не ссылкой?

Про то, как присоединить картинку к чертежу подробно описано в статье «Как вставить рисунок в Автокад и как обрезать картинку». Однако, как и для всех внешних ссылок, нужно строго соблюдать путь сохранения файла и название чертежа, т.е. ничего не изменять. Но что делать если файл с картинкой нужно перенести на др. компьютер? Возможно ли в Автокаде вставить картинку без ссылки?

Сделать это можно! Однако ваша картинка должна быть OLE-объектом. Более подробно данная процедура описана в статье «Ole-объекты в Автокаде. Внедрение дополнительной информации».

Подведя итог следует отметить, что инструмент «Внешняя ссылка» Автокад очень эффективен! Однако, не забывайте, что следует соблюдать прописанный путь хранения файлов, которые связываете друг с другом, чтобы избежать лишних казусов. Следите за этим и тогда внедрение данной технологии в вашу работу принесет только положительный результат.

Всем новичкам советую обучение AutoCAD начинать с бесплатного базового курса по 2D «Создание проекта от идеи до печати» (Автор: Алексей Меркулов).

• Рисование

Solo Autocad. Статья четвертая

Дмитрий Тищенко

Внешние ссылки

Вставка внешней ссылки

Слои внешних ссылок

Менеджер внешних ссылок. Присоединение внешних ссылок к чертежу

Подрезка внешних ссылок

Редактирование внешних ссылок

Затенение внешних ссылок

Способы применения внешних ссылок

Некоторые замечания перед рассмотрением примеров

Примеры применения: задания смежников

Примеры применения: сверка частей проекта

Примеры применения: создание и работа с файлами схем расположения конструкций

Внешние ссылки

Внешние ссылки — один из важнейших элементов AutoCAD. Не будет преувеличением сказать, что пользователь настолько использует AutoCAD, насколько он использует внешние ссылки. Потому что только с использованием внешних ссылок открываются мощные возможности распараллеливания рабочих потоков, организации данных проекта и совместной работы. В этой статье мы рассмотрим основные приемы работы, позволяющие повысить эффективность использования AutoCAD за счет внешних ссылок. Автор надеется, что статья поможет понять, какие новые возможности открываются при применении внешних ссылок. Хотя в связи с тем, что внешние ссылки — один из главных системообразующих элементов AutoCAD, предугадать все варианты их использования невозможно. Эту старую собаку всегда можно научить еще одному трюку.

В актуальной, 2010­й версии функционал внешних ссылок серь­езно расширен. Теперь в виде внешней ссылки можно подложить не только «родной» формат DWG, но и ряд других форматов — PDF, DWF.

Что же представляет собой внешняя ссылка? Понять это несложно. Это отображение чертежа из другого файла с сохранением динамической связи. Это означает, что при изменении исходного файла он будет автоматически обновлен во всех чертежах, куда он вставлен (если помните, в первой статье автор уже обращался к внешним ссылкам — при работе со штампами). Просто? Ну так правила шахмат тоже несложны. Однако играют люди в эту игру уже столетия.

Вставка внешней ссылки

Вставка внешней ссылки происходит с помощью кнопки (рис.

1).

Рис. 1

После указания файла открывается диалоговое окно. Оно достаточно понятное. Обращу внимание читателей на одну очень важную группу переключателей. Часто на них попросту не обращают внимания (рис. 2).

Рис. 2

Представьте себе, что для удобной разработки схемы расположения конструкций вы вставили в нее все необходимые исходные данные в виде внешних ссылок — архитектуру, задания смежников, генплан и схему расположения ростверков. Получился довольно тяжелый файл с большим количеством внешних ссылок. Теперь предположим, что с этого файла вы хотите сделать опалубку плиты. Да, вы получите опалубку, но попутно вы получите и все внешние ссылки, вставленные в исходный файл. Это существенно замедлит работу.

Для того чтобы этого не происходило, в AutoCAD существуют два типа внешних ссылок: Вставленная и Наложенная. Внешние ссылки типа

Вставленная будут вставлены вместе с самим файлом, если его используют как внешнюю ссылку. Внешние ссылки типа Наложенная при этом будут проигнорированы. То есть когда вы разрабатываете файл схемы расположения, то накладываете внешними ссылками типа Вставленные только элементы самого чертежа — оси, отверстия смежников. А все внешние ссылки, которые вы используете как подложки при разработке, вы вставляете типом Наложенная, чтобы они дальше не пошли.

Проиллюстрируем сказанное простым примером. Создадим два файла и нарисуем в них что­нибудь простенькое: Идет дальше.dwg и Не идет дальше.dwg

. Вставим их в файл Материнская.dwg. При этом файл Идет дальше.dwg вставим как Вставленная, а Не идет дальше.dwg — как Наложенная. Просмотр в менеджере внешних ссылок (если вы не знаете, как его запустить, загляните в следующую главу статьи) при включенном виде Дерево показан на рис. 3.

Рис. 3



Теперь вставляем файл Материнская.dwg внешней ссылкой в другой файл. Назовем его Главная.dwg. Заходим в диспетчер внешних ссылок. (рис. 4).

Рис. 4

Как видно, файл Не идет дальше.dwg, вставленный в файл Материнская.dwg как наложенная ссылка, дальше не пошел.

Тип внешней ссылки в любой момент может быть изменен в менеджере внешних ссылок (рис. 5).

Рис. 5

Это свойство внешних ссылок очень важно грамотно применять. Иначе при попытке создания структуры проекта с помощью внешних ссылок вы получите очень тяжелые файлы, с которыми будет неудобно работать.

Слои внешних ссылок

Слои внешних ссылок добавляются к чертежу с именем по следующему шаблону: < Имя ссылки|Имя слоя >. Например, Схема расположения|901Сл Тонкие линии. Эти слои достаточно хорошо видны в менеджере слоев. Ни переименовать, ни удалить их нельзя. Тем не менее инструментарий AutoCAD 2010­й версии достаточно хорош для манипулирования слоями — фильтры, состояния. Все эти способы применимы и к слоям внешних ссылок. Из­за ограниченного формата публикации я не могу подробно останавливаться на механике таких действий.

Замечу лишь, что все свойства слоев внешней ссылки можно менять прямо в менеджере слоев главного файла. Таким образом, вы можете слоям внешней ссылки поменять все свойства прямо в файле, куда они вставлены. Эти изменения никак не повлияют на свойства слоев исходного файла. Это добавляет гибкости в применении внешних ссылок.

При этом надо контролировать значение системной переменной _VISRETAIN. Если оно равно 1, то изменения в свойствах слоев внешних ссылок будут сохранены в чертеже. При значении 0 при каждом открытии файла свойства слоев внешних ссылок будут заново считываться из исходного файла.

Менеджер внешних ссылок. Присоединение внешних ссылок к чертежу

Менеджер внешних ссылок используется для управления внешними ссылками. Собственно, мы уже его применяли, когда анализировали разницу между работой внешних ссылок разных типов. Для его запуска идем на вкладку Вид (рис. 6).

Рис. 6

Менеджер внешних ссылок уп­рав­ляет всеми свойствами внешних ссылок. Для отображения и изменения свойств внизу менеджера есть группа Подробности (рис. 7).

Рис. 7

Сами внешние ссылки можно отображать в двух видах — в виде таблички и дерева (рис. 8).

Рис. 8

Различия и назначение обоих видов достаточно очевидны. Посмотрим, что менеджер внешних ссылок может делать непосредственно с внешними ссылками. Для этого нажимаем правую кнопку мыши на любой из вставленных внешних ссылок (рис. 9):

Рис. 9

• Открыть — открывает внешнюю ссылку в отдельном окне;
• Вставить — запускает знакомый нам диалог вставки внешней ссылки;
• Выгрузить — выключает внешнюю ссылку. При этом все данные о ней остаются в чертеже. Но вот сама внешняя ссылка больше не отрисовывается на экране, на нее не тратятся ресурсы. Выгрузка применяется к тем внешним ссылкам, которые в ближайшее время в работе не понадобятся, но еще пригодятся. Выгруженные внешние ссылки отображаются в менеджере так, как показано на рис. 10;
• Обновить — обновление внешней ссылки. Если файл, на который мы ссылаемся, изменился — то с помощью данной команды AutoCad перечитает файл и отобразит измнения на экране. Впрочем — современные версии AutoCad сами следят за обновлением ссылок, как показано на рис.11. Вам достаточно лишь кликнуть по имени ссылки. Также с помощью этой команды можно загрузить ранее выгруженную внешнюю ссылку
• Удалить — удаление внешней ссылки;
• Внедрить — превратить внешнюю ссылку в блок чертежа. Это целесообразно сделать, если вы отдаете ваш файл, содержащий внешние ссылки в стороннюю организацию. При этом у вас появится возможность выполнить внедрение двумя методами:
  Внед­рить и Вставить. Разница в том, что при Внедрении все объекты внешней ссылки (например, слои) будут добавлены в файл с именами, содержащими название бывшей внешней ссылки и не совпадающими с названиями объектов файла. А Вставить будет вставлять объекты внешней ссылки с такими именами, как они есть в исходном файле. Если объекты с такими именами уже есть, то новые создаваться, естественно, не будут.

Рис. 10

Рис. 11

Подрезка внешних ссылок

Вставленную внешнюю ссылку можно подрезать. Подрезка нужна, если требуется отобразить только часть файла внешней ссылки (рис. 12).

Рис. 12

Подрезка осуществляется с помощью команды Подрезать из вкладки Вставка с панели

Ссылка. Интерфейс работы команды прост. Нет смысла на нем останавливаться. Отметим только, что контур подрезки может быть прямоугольным, многоугольным либо может быть взят с замкнутой полилинии.

Также на панели Ссылка выведена системная переменная _FRAME, которая отвечает за отрисовку контуров подрезки (в диалоге — рамки) — рис. 13.

Рис. 13

На рис. 14 приведен вид подрезанного по прямоугольнику сечения армирования колонны из предыдущего примера.

Рис. 14

Зеленый прямоугольник вокруг сечения — контур подрезки. Включен режим Отображать, но не выводить на печать рамки.

Как правило, контур подрезки надо скрывать. Однако иногда внешние ссылки «теряются» на чертеже. Например, вследствие некорректного редактирования файла, на который вы ссылались, область подрезки может оказаться пустой (при редактировании сдвинули изображение). В такой ситуации для поиска «пустых» внешних ссылок удобно включить контуры.

Редактирование внешних ссылок

Редактирование внешней ссылки может осуществляться как путем корректировки соответствующего файла, так и непосредственно в файле. Для этого выделяем внешнюю ссылку. Вверху обновится Лента для выбранного объекта, в которой выберем Контекстное редактирование внешней ссылки (рис. 15).

Рис. 15

Также такая возможность есть в контекстно­ориентированном меню внешних ссылок.

Редактирование внешней ссылки прямо в файле очень удобно, если для уверенной ее корректировки важно видеть другие объекты в чертеже. При этом необходимо иметь в виду, что при контекстном редактировании все равно происходит «физическое» редактирование файла внешней ссылки.

Затенение внешних ссылок

Очень удобной кажется возможность затенения содержимого внешних ссылок. Это позволяет визуально быстро отделить содержимое внешних ссылок от содержимого чертежа.

Для этого кликаем на подписи панели Ссылка вкладки Вставка. Панель расширится, и там появятся ползунок и значение затенения (рис. 16).

Рис. 16

Способы применения внешних ссылок

Есть два принципиальных способа применения внешних ссылок, которым можно присвоить условные имена «Звезда» и «Кольцо».

При работе по схеме Звезда существует единый центр хранения всех данных. Например, в одном файле вычерчиваются или внешними ссылками собираются разнородные данные. Например, оси, планы полов и потолков, кладочные планы, отверстия смежников, генплан. После сбора воедино всех данных происходит раздача этого файла внешними ссылками для получения основ других чертежей. Для этого после вставки скрывается часть слоев внешней ссылки с «лишней» информацией.

Звезда может работать в двух режимах: на раздачу информации из единого центра и на ее сбор в центре. Для этого, в зависимости от конкретной ситуации, центральный файл либо вычерчивается (а потом раздается внешними ссылками), либо сам собирается из отдельных внешних ссылок, представляющих различные разделы и части проекта, для контроля ошибок и для удобства анализа.

При работе по схеме «Кольцо» единый мегафайл не создается. Разработчики разных разделов просто используют файлы друг друга для подложек.

Очевидно, что схема Звезда оптимальна для разработки большого проекта в одной организации с высокой культурой использования программных средств, с наличием единого контролирующего центра. Контроль за таким единым файлом может осуществлять главный инженер или главный архитектор. Кольцо также позволяет эффективно наладить взаимодействие независимых организаций.

Возможен и симбиоз обеих схем. Внутри организации применяется Звезда для разработки своих чертежей, а Кольцо — при работе со смежными организациями.

Некоторые замечания перед рассмотрением примеров

После окончания общетеоретической части и перед переходом к рассмотрению примеров применения автор считает необходимым сделать некоторые выводы и ремарки:

• внешние ссылки — не серебряная пуля! Сами по себе они не способны улучшить производительность и надежность. Главные преимущества внешних ссылок — одновременность работы над проектом многих проектировщиков, удобство проверки результатов работы, автоматическое отслеживание изменений. Тем не менее для получения серьезной выгоды придется соблюдать более сложные правила командной игры, эффективно выстраивать логические взаимосвязи внутри проекта;
• совместная работа с применением внешних ссылок — это высший пилотаж по отношению к работе по принципу «каждый сам за себя». Требования к дисциплине проектировщиков и единым стандартам возрастают на порядок. Каждый проектировщик должен осознавать себя частью команды, понимать, что файл не принадлежит только ему. Прежние невинные шалости теперь могут поставить под угрозу стабильную работу всей команды. Например, иногда проектировщики любят перемещать свои чертежи внутри файла. То же самое касается привычки некоторых проектировщиков создавать новые версии чертежа в новом месте файла, а старые либо обводить рамкой, либо перечеркивать. Неизбежная путаница, происходящая в таком случае, может свести на нет все преимущества от командной работы. Поэтому при организации совместной работы не поленитесь заранее обговорить общие стандарты, в том числе такие невинные вещи, как положение точки 0,0 относительно осей проекта, правила размещения планов и схем расположения в одном файле;
• при работе с внешними ссылками не следует забывать один из главных постулатов Брукса: изменения должны происходить квантами. Это означает, что в единое хранилище, в задания, изменения не должны попадать непрерывно, каждый день — иначе невозможно будет наладить контроль за ними. Кроме того, возрастает риск случайных ошибок и путаницы. Целесообразно, чтобы центральное хранилище собиралось на основании внешних ссылок, лежащих в определенных папках, где новые версии файлов контролируются и санкционируются, к примеру, главным инженером. При этом у каждого отдела есть своя «сборочная площадка», где они на основании общего файла могут модифицировать свою часть, не опасаясь того, что промежуточный результат может ввести в заблуждение смежников. Эти изменения остальные увидят только при очередном обновлении заданий;
• вообще, при совместной работе ужесточаются требования к работе с изменениями. Например, кроме «внешних» изменений, вносимых в штамп и попадающих в документацию, мы применяем «внутренние» изменения. Они не попадают в рабочую документацию, но используются, чтобы проектировщики могли предупредить друг друга об изменениях в своих разделах. Это легко сделать с помощью обводок на специальных слоях, создаваемых каждый раз при обновлении заданий;
• количество внешних ссылок должно быть минимальным. Но, разумеется, не в ущерб надежности работы. Лучше потерпеть одну лишнюю ссылку, чем столкнуться с риском получить ошибку из­за неучтенного задания смежников;
• работу с внешними ссылками в проекте невозможно наладить без сервера. Чтобы внешние ссылки работали, они должны лежать на одних и тех же мес­тах, а не прыгать по отдельным машинам проектировщиков;
• все файлы внешних ссылок должны иметь совместимые файловые форматы с используемой вами версией AutoCAD. Это очень важно!

Примеры применения: задания смежников

Одним из наиболее простых способов применения внешних ссылок является работа с заданиями смежников. Автору часто доводилось видеть вставленное в собственный чертеж задание смежников в виде блоков, а то и отдельных примитивов. Разумеется, такой подход нежелателен. Он засоряет структуру чертежа, замедляет работу. Такое «задание» тяжело вычистить. Обновление задания становится нетривиальной задачей. Поэтому можно рекомендовать подкладывать задания смежников в виде внешних ссылок типа Наложенные. На рис. 17 приведен пример такой работы.

Рис. 17

Естественно, что при обработке заданий смежников через внешние ссылки проблема отключения или обновления заданий решается достаточно удобно.

И еще: в составе Express Tools есть команда Copy Nested Objects (рис. 18). Она позволяет любые примитивы из внешней ссылки превратить в примитивы чертежа. При этом эти примитивы будут положены на текущий слой, для них при необходимости будут применены стили из чертежа (например, для размеров). Поэтому структура и внешний вид вашего чертежа не пострадают, а работу вы себе облегчите.

Рис. 18

Примеры применения: сверка частей проекта

Одной из часто решаемых задач является сверка разных частей проекта, например разных отметок или схем расположения на этажах и разверток стен. Без внешних ссылок такие задачи решаются так же неудобно, как и работа с заданиями. Проект засоряется следами бесчисленных копирований кусков файлов, проектировщики путаются при изменениях. Как следствие — в проекте накапливаются противоречия. С применением внешних ссылок эта задача решается легко и надежно.

Кстати, вопрос о количество планов этажей на разных отметках в одном файле часто вызывает споры. Для меня ответ очевиден: для облегчения совместной работы проектировщиков не надо создавать мегафайл, с которым в каждый конкретный момент может работать только один проектировщик. Однако контраргументом в таком случае обычно выдвигают следующий тезис: нам удобно иметь много этажей в одном файле, потому что нам легче обмениваться информацией между отметками. Что ж, с применением внешних ссылок этот вопрос отходит в область чистой философии. Не представляет труда вставить внешними ссылками нужные вам вспомогательные отметки, разрезы, рабочие марки. При этом вы можете их крутить, зеркалить как единый объект, что очень удобно. В любой момент вы можете внести изменения и во вставленные вами файлы. И вы всегда будете уверены, что работаете с последней версией.

Примеры применения: создание и работа с файлами схем расположения конструкций

В связи с масштабностью данной темы я предполагаю посвятить ей отдельную статью.

---

Дмитрий Тищенко

Главный конструктор ООО «ДАКК» (г.Днепропетровск, Украина).

Активист Сообщества пользователей Autodesk (community. autodesk.ru).

САПР и графика 10`2009

• autocad
• autodesk

Внешние ссылки отсутствуют или не загружаются при открытии чертежа

Выпуск

Когда вы открываете чертеж, содержащий внешние ссылки, внешние ссылки открываются неправильно. AutoCAD может терять пути внешних ссылок, они могут быть неразрешенными, ссылаться неправильно или просто не отображаться. Вы можете увидеть правильные имена файлов или пути внешних ссылок в диспетчере внешних ссылок, но вы не сможете перезагрузить или повторно подключить проблемные внешние ссылки.

Вы также можете получить одно или несколько следующих сообщений об ошибках для каждой проблемной внешней ссылки:

• Возможно, потребуется восстановление чертежа.
• Справочный файл <имя файла> мог быть изменен с момента последнего сохранения главного чертежа.
• Ошибка: невозможно загрузить <имя файла>.
• Рекомендуется открыть и повторно сохранить файл внешней ссылки, чтобы удалить лишние масштабы.

Причины

Отсутствие внешних ссылок может иметь несколько возможных причин, в том числе:

• Неверный путь внешней ссылки
• Вложенные внешние ссылки (то есть внешние ссылки внутри ваших внешних ссылок)
• Повреждение чертежа

Шаг 1. Проверьте путь внешней ссылки

1А. Откройте Диспетчер внешних ссылок, введя XREF в командной строке и нажав Введите .

Проверьте запись в столбце Состояние на наличие отсутствующей внешней ссылки. Если файл отображается как Not Found , возможно, причина в следующем:

• У вас плохое соединение с местом, где хранится эта внешняя ссылка, или
.
• Неверный путь внешней ссылки.

1Б. Попросите своего ИТ-администратора проверить и, при необходимости, устранить неполадки в сетевом подключении к местоположению, где хранится внешняя ссылка.

1С. Если вы уверены, что у вас есть хорошее соединение с местоположением внешней ссылки, откройте проводник Windows и перейдите к папке, в которой хранится этот файл (пример: L: My Drive/CAD Drawings ).

1Д. Теперь проверьте сохраненный путь , указанный для внешней ссылки в диспетчере внешних ссылок, и сравните его с путем к тому же файлу в проводнике Windows.

Проверьте каждую часть этого пути, чтобы убедиться, что он точно совпадает с путем к файлу. В приведенном ниже примере путь в диспетчере внешних ссылок указывает на диск с другой буквой ( X: ) с буквенного диска в пути проводника Windows.



Если эта проблема возникает часто, обычно это происходит из-за того, что два компьютера, обращающиеся к одним и тем же файлам проекта, видят местоположение по-разному. Сопоставленный буквенный диск может быть другим (как в нашем примере), или одна папка в пути может называться немного по-другому. Например, он может содержать дефис или подчеркивание вместо пробела.

1Э. Попросите вашего ИТ-администратора убедиться, что оба компьютера обращаются к общим папкам, используя один и тот же сопоставленный буквенный путь к диску.

1F. Измените путь внешней ссылки на правильный путь.

1Г. Убедитесь, что внешняя ссылка отображается как Загружено в столбце Статус . Затем снова сравните сохраненный путь с путем к файлу внешней ссылки в проводнике Windows, чтобы убедиться, что они совпадают.



1Н. Сохраните и закройте чертеж. Затем снова откройте чертеж и снова проверьте путь внешней ссылки. Верен ли путь в диспетчере внешних ссылок?

• Да, путь внешней ссылки по-прежнему правильный: Проблема решена.
• Нет, путь внешней ссылки неверный или был восстановлен, или внешняя ссылка все еще не загружена: Перейдите к следующему шагу.

Шаг 2. Проверьте наличие вложенной внешней ссылки

Если вы исправляете неверный путь и внешняя ссылка загружается, но исправление не сохраняется после сохранения, проблема может быть результатом вложенной внешней ссылки.

Вложенная внешняя ссылка – это файл, который является внешней ссылкой в ​​другой файл, а затем этот второй файл является внешней ссылкой в ​​ваш чертеж – внешняя ссылка внутри внешней ссылки. Эта проблема часто является результатом внешней ссылки на файл в чертеже как вложение, а не как наложение. Подробнее о вложенных внешних ссылках и настройке вложения >

2А. Проверьте Диспетчер внешних ссылок, чтобы узнать, в какой из них также может быть проблемный файл с внешней ссылкой.

Например, если отсутствующая внешняя ссылка представляет собой план посадки, вы можете добавить ее в план ирригации, который затем будет вставлен в ваш основной чертеж.

2Б. Проверьте диспетчер внешних ссылок в этом файле. Файл, отсутствующий в вашем основном чертеже, также добавлен в этот файл с помощью внешней ссылки?

Если это так, вы имеете дело с вложенной внешней ссылкой.

Если вы не видите здесь отсутствующую внешнюю ссылку, проверяйте все другие файлы, на которые вы добавили внешние ссылки в основной чертеж, таким же образом, пока не найдете отсутствующую внешнюю ссылку.

При необходимости измените здесь путь к внешней ссылке, как вы это сделали на основном чертеже. Затем сохраните файл.

2С.  На главном чертеже убедитесь, что пути к обоим этим файлам указаны правильно в диспетчере внешних ссылок. Возможно, вам придется нажать кнопку Обновить (на рисунке ниже), чтобы отобразить изменение.



Вложенные внешние ссылки могут вкладываться более чем на один уровень. Возможно, вам придется продолжать открывать внешние ссылки, пока вы не найдете ту, которая действительно ссылается на ненайденный путь.

Проблема осталась? Перейдите к следующему шагу.

Шаг 3. Проверьте на наличие повреждений

Распространенной причиной этой проблемы является повреждение чертежа во внешних ссылках. Вот как это решить:

3А. Следуйте нашим инструкциям, чтобы очистить чертеж и все внешние ссылки.

3Б. (при необходимости) Правильно ли отображаются внешние ссылки?

• Да: Проблема решена.
• №: Попробуйте отсоединить и снова присоединить все внешние ссылки.

3С. (при необходимости) Если ваши внешние ссылки по-прежнему не присоединяются должным образом, отправьте нам заявку в службу технической поддержки, включающую чертеж и все внешние ссылки.







Шаг 4. Проверьте настройки для Загружать приложения Object ARX по требованию в параметрах CAD

4А. Откройте диалоговое окно Параметры :



Управление лента, Параметры кнопка







введите Параметры в командной строке









щелкните правой кнопкой мыши в командной строке и выберите Параметры в меню

Инструменты раскрывающееся меню







4B. Откроется диалоговое окно Параметры .



Выберите вкладку Открыть и сохранить и убедитесь, что в меню Запросить загрузку объектов ARX-приложений установлено значение Обнаружение объекта и вызов команды .



Нажмите OK , чтобы сохранить изменения.

Работа с внешними ссылками (Xrefs)

Быстрое видео

Power Tip: как делать перекрестные ссылки на планы

• Обзор внешних ссылок
• Важно! Перед присоединением внешней ссылки: убедитесь, что единицы измерения установлены правильно
  • Безразмерная настройка (диалоговое окно «Параметры»)
• Не менее важно! Очистите внешние ссылки перед их присоединением
• Прикрепление внешней ссылки
  • Внешние ссылки, UCS и WCS
• Тип пути
• Наложение и вложение
  • Когда следует использовать внешние ссылки в качестве наложений?
  • Почему следует (как правило) , а не вносить внешние ссылки в качестве вложений
• Указать экранную настройку
  • Предварительно масштабированное изображение/DWG
  • Немасштабированное изображение
• Исчезновение внешней ссылки (добавление прозрачности)
  • Вариант 1: Общая настройка прозрачности
  • Вариант 2: выберите прозрачность на видовом экране
• Подробное использование внешних ссылок
• Отсоединение внешней ссылки
• Рабочие области во внешних ссылках
• Внешние ссылки и спецификации: расчет объектов во внешних ссылках
• Настройка диспетчера внешних ссылок
• Проблемы с менеджером внешних ссылок? Попробуйте классическую версию
• Маркировка объектов во внешних ссылках из основного чертежа
• Маркировка растений или концептуальных растений в ваших внешних ссылках
• Маркировка справочных примечаний (RefNotes) в ваших внешних ссылках
• Соответствующие вебинары
• Устранение неполадок

Быстрое видео

Power Tip: основы внешних ссылок

«Внешняя ссылка» («Внешняя ссылка») — это просто причудливый язык AutoCAD для документа, который вы прикрепляете к чертежу. Когда вы делаете ссылку на файл в своем чертеже, вы делаете цифровой эквивалент того, что делали чертежники несколько десятилетий назад: накладывая кусок кальки (ваш рисунок) на существующую базу участка, план посадки или любой другой документ, который вам понадобится в качестве основы. основу для вашего плана сайта.





Обзор внешних ссылок

Наш инструмент fxREF упрощает процесс прикрепления внешних ссылок к чертежу. Просто имейте в виду, что fxREF работает только с файлами DWG. Для получения дополнительной информации см. нашу документацию fxREF .

Вы можете использовать внешние ссылки нескольких форматов документов в чертеже САПР. Возможно, наиболее распространенным форматом для Xref является другой файл DWG. (Как вы, вероятно, знаете, DWG — это формат файлов чертежей САПР.)

Чтобы начать работу с внешними ссылками, введите Xref в командной строке и нажмите . Введите , чтобы открыть диспетчер внешних ссылок (на рисунке справа).

Важно! Перед присоединением внешней ссылки: убедитесь, что единицы измерения установлены правильно

Для правильного размещения и масштабирования внешней ссылки с вашим основным чертежом параметр Единицы внешней ссылки должен соответствовать единицам и системе измерения (например, архитектурным дюймам, десятичным футам и т. д.) , в котором внешняя ссылка была первоначально нарисована .





Чтобы проверить настройку единиц измерения, откройте файл Xref. Введите Units в командной строке и нажмите Введите .







В диалоговом окне Drawing Units убедитесь, что настройки Тип и Масштаб вставки соответствуют единицам и системе измерения, в которых этот файл был нарисован.





Например, если он был нарисован в британских единицах в десятичных футах, в меню Type должно быть установлено значение Decimal , а в меню Масштаб вставки должно быть установлено значение футов .

Не знаете, в каких единицах изначально была нарисована внешняя ссылка? Следуйте нашим инструкциям, чтобы проверить устройства.







Безразмерная настройка (диалоговое окно «Параметры»)



Мы настоятельно рекомендуем установить для обоих меню Шкала вставки значение Неуказанные — Безразмерные на вкладке Пользовательские настройки диалогового окна Параметры .

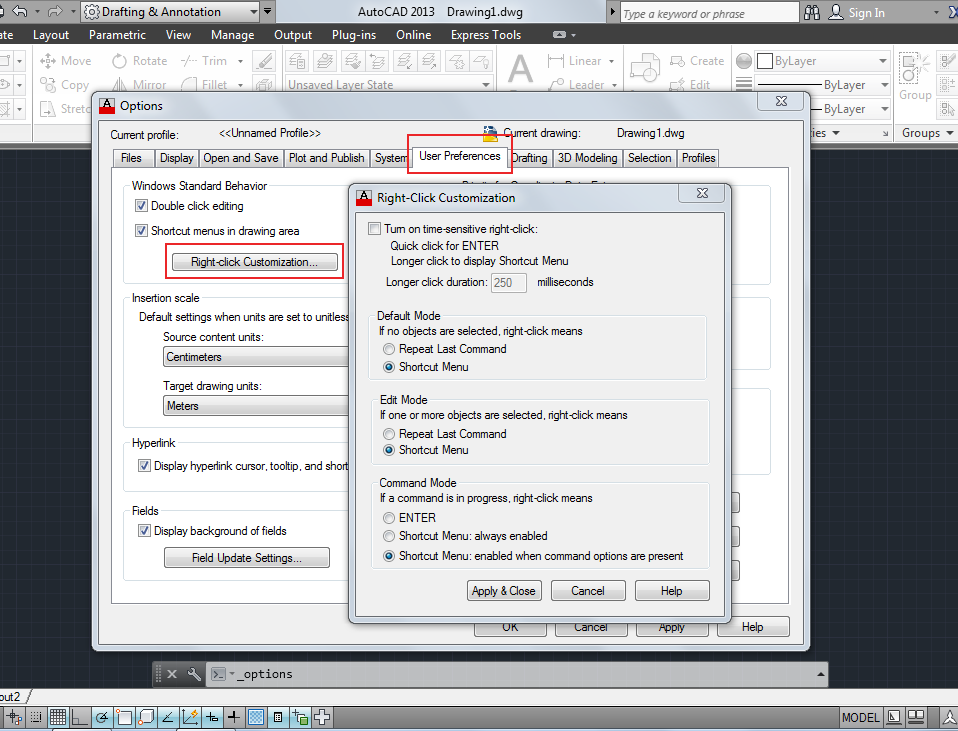

(Откройте диалоговое окно Параметры , введя Параметры в командной строке и нажав Введите .) Этот параметр предотвратит проблемы с масштабированием, если вам нужно сделать внешнюю ссылку на чертеж, который был создан с единицами измерения, установленными на 9.0012 Безразмерный .

Дополнительные рекомендации по настройке диалогового окна CAD Options см. на странице документации по параметрам CAD .

Не менее важно! Очистите внешние ссылки перед их присоединением

Повреждение чертежа — ужасная реальность работы с файлами САПР. Подобно вирусу, повреждение может привести к снижению производительности и даже потере работы. Присоединение внешних ссылок — очень эффективный способ заразить ваш чертеж повреждением.







Например, внешние ссылки могут переносить сотни или даже тысячи прокси-объектов — печально известной причины повреждения чертежей — в ваши файлы чертежей.





Чтобы предотвратить повреждение чертежа, позаботьтесь о очистке каждой внешней ссылки перед ее присоединением. Мы предлагаем два метода очистки ваших внешних ссылок:

• Наш инструмент Nuke
• Наш метод ручной очистки чертежа (сохраняет вкладки компоновки и пользовательские системы координат)

См. нашу статью о предотвращении повреждения чертежей для получения дополнительной информации о сохранении всех ваших чертежей в чистоте.

Прикрепление внешней ссылки

Чтобы начать вставку файла DWG в чертеж, нажмите кнопку DWG в левом верхнем углу диспетчера внешних ссылок.







Не видите кнопку DWG ? В вашем диспетчере внешних ссылок может быть включен другой формат файла.







Щелкните маленький треугольник в верхнем левом углу Диспетчера и выберите Прикрепить DWG в открывшемся меню.







В диалоговом окне Select Reference File перейдите к файлу DWG, который вы хотите прикрепить.





Щелкните Открыть , чтобы прикрепить выбранный файл DWG.



Откроется диалоговое окно Присоединить внешнюю ссылку .





Нажмите OK , чтобы прикрепить файл DWG.

Мы рекомендуем выбрать параметр Overlay в разделе Reference Type при внешней ссылке на файл. Это предотвратит несколько потенциальных проблем с файлом чертежа. Дополнительные сведения см. в разделе Почему следует использовать внешние ссылки в качестве наложений? ниже.







Файл будет добавлен в ваш чертеж по внешней ссылке.





Теперь вы должны увидеть запись для него в диспетчере внешних ссылок.







Внешние ссылки, UCS и WCS

Если у вас активна пользовательская система координат (ПСК), любая прикрепляемая вами внешняя ссылка будет использовать эту ПСК в качестве исходной точки (0,0) для точки вставки и не будет распознавать мировую ось Y. В результате внешняя ссылка будет искажена.



Прежде чем прикреплять одну или несколько внешних ссылок, выполните наши действия, чтобы восстановить мировую систему координат (WCS). Затем вы можете восстановить свою UCS после того, как прикрепите все необходимые внешние ссылки.

Типы путей

При присоединении внешней ссылки можно назначить ей один из трех типов пути: Абсолютный , Относительный или Без пути . Ваше изображение может не отображаться на чертеже, потому что его тип пути или его местоположение изменились. Диспетчер внешних ссылок позволяет вам щелкнуть внешнюю ссылку и изменить ее путь по мере необходимости.





Чтобы изменить путь к внешней ссылке, выделите ее в диспетчере внешних ссылок и нажмите кнопку Изменить путь , которая напоминает папку со скрепкой.



Затем вы можете выбрать вариант пути в открывшемся меню. В нашем примере внешняя ссылка в настоящее время имеет относительный путь , поэтому у нас есть возможность изменить его на путь Абсолютный или путь Удалить .







У вас есть следующие варианты установки пути:

• Относительный путь: Изображения должны находиться во вложенной папке в папке проекта
• Полный путь: Абсолютный путь к образу — полное имя файла, начиная с диска, на котором находится образ
• Нет пути : Имя файла изображения (изображение должно находиться в той же папке, что и текущий файл чертежа DWG)

Хотя мы обычно рекомендуем использовать относительный путь, тип пути зависит от вас и от того, что лучше всего подходит для вашего офиса. Вот обсуждение абсолютных и относительных путей.

Наложение и вложение

Мы рекомендуем в большинстве случаев прикреплять каждую внешнюю ссылку как наложение , а не как вложение , в том числе при перекрестных ссылках двух чертежей друг на друга.





В то время как Приложение Внешняя ссылка может быть полезной в некоторых случаях, но в большинстве случаев она может вызвать осложнения.

Наложения и вложения: сравнение



Наложение:

• Не прикрепляет автоматически вложенные внешние ссылки
• Обычно лучше — предотвращает циклические ссылки
• Легче поддерживать изменения
• Позволяет использовать один уровень гнезд при использовании с прикрепленными гнездами

Приложение:

• Автоматически прикрепляет вложенные внешние ссылки
• Обычно сбивает с толку — новым пользователям сложнее понять гнезда и изменить пути
• Консультанты любят отправлять чертежи с помощью Xrefed таким образом — иногда вложения конфликтуют
• Звучит быстрее, но в итоге вызывает конфликты
• Работает нормально для одиночных файловых деревьев







Когда следует использовать внешние ссылки в качестве наложений?

Вы должны использовать Overlay Xref, когда:

• Вам не нужно видеть вложенные внешние ссылки или
• Вы планируете прикреплять вложенные внешние ссылки отдельно



Внешняя ссылка наложения отображается под основным чертежом. Чертеж может «считывать» объекты во внешней ссылке (например, растения), но внешняя ссылка не становится частью самого чертежа. Внешняя ссылка — важный инструмент в вашем рабочем процессе черчения.



Чтобы понять, как наложения и вложения влияют на внешнюю ссылку, мы предлагаем следующий пример.



Допустим, вы получили архитектурный план, в который включена база геодезических исследований с внешней ссылкой. Затем вы подключаете архитектурный чертеж к своему ландшафтному плану.



Если все внешние ссылки встроены в виде наложений, вы не увидите опрос на ландшафтном чертеже. Это связано с тем, что если все чертежи являются наложениями, вводится только первая внешняя ссылка, а вложенные внешние ссылки не следуют.



Вы также можете использовать этот метод, когда:

• Внешняя ссылка двух ваших собственных рисунков друг на друга, или
• Перекрестные ссылки, чтобы предотвратить то, что известно как циклическая ссылка — рисунок, который ссылается сам на себя.



Рисунок, содержащий циклическую ссылку, будет пытаться просмотреть сам себя каждый раз, когда вы загружаете ссылки, фактически создавая проблематичный вечный цикл. Чтобы избежать этой проблемы, всегда присоединяйте чертежи с перекрестными ссылками в качестве наложений.







На схеме слева показан чертеж с отдельными планами, надлежащим образом снабженными внешними ссылками в виде наложений, с одним макетом на каждый файл DWG, который вводится как внешняя ссылка.







Вот еще одна диаграмма, показывающая потенциально неблагоприятную ситуацию, которая может возникнуть, когда внешние ссылки вводятся как вложения (слева) , и лучшее решение для переноса этих же макетов в качестве наложений (справа) .



Почему следует (как правило)

, а не вносить внешние ссылки в виде вложений

Когда вы вводите внешнюю ссылку в качестве вложения, эта внешняя ссылка становится частью основного чертежа. Если внутри внешней ссылки есть внешние ссылки, они становятся «вложенными» в основной чертеж. При правильном выполнении, с правильным пониманием того, как будут взаимодействовать вложения и наложения, эта практика может быть полезной.



В следующем примере 9Чертеж 0012 Survey ссылается на план Arch Base в качестве приложения, а план Arch Base также ссылается на основной чертеж в качестве приложения. В результате чертеж Survey будет присоединен к основному чертежу посредством вложения.



Кроме того, если в опросе также есть вложение, этот рисунок также будет виден на вашем рисунке. Хотя иногда эта настройка полезна, она часто может загромождать список внешних ссылок в вашем чертеже вложенными чертежами, которые вам не нужны.







Во втором примере чертеж Survey подвергается внешней ссылке в план Arch Base в качестве вложения, а план Arch Base подключается по внешней ссылке к основному чертежу в качестве наложения. В этом случае чертеж Survey по-прежнему будет присоединен к основному чертежу посредством вложения. Это происходит из-за того, что наложение по-прежнему приводит к еще одному уровню вложенных внешних ссылок, если вложенная внешняя ссылка сама присоединена, а не наложена. Однако это не привело бы к дальнейшему вложению.









На схеме слева показана единственная ситуация, когда внешние ссылки можно рассматривать как вложения.



В этом сценарии план посадки подвергается внешней ссылке в плане ирригации, который, в свою очередь, подвергается внешней ссылке в инженерной базе и так далее.

Стратегическое использование вложений и наложений поможет сохранить ваш рабочий документ в чистоте. Если вы сомневаетесь, просто добавьте каждую внешнюю ссылку в качестве наложения и включите все вложенные внешние ссылки в свой основной чертеж — также как наложение.

Указать экранную настройку

Диалоговое окно Присоединить внешнюю ссылку включает параметр Указать на экране . Наша рекомендация для этого параметра зависит от того, масштабирована ли уже внешняя ссылка.



Ранее масштабированные внешние ссылки/DWG

Если вам нужно загрузить файл DWG или изображение (например, план участка), которое уже имеет масштаб, вам потребуется:



• Оставьте Укажите на экране опцию не отмечено и
• Введите коэффициент масштабирования для внешней ссылки
.





Пример справа показывает правильную настройку для внешней ссылки файла DWG или изображения с существующим масштабом 1 дюйм = 30 футов в чертеж, масштаб которого установлен в десятичных футах.





Чтобы учесть эту шкалу, мы сняли флажок Указать на экране 9.0013 и ввел масштабный коэффициент 30.

Введенный масштабный коэффициент будет полностью зависеть от существующего масштаба внешней ссылки и масштаба чертежа, который получает внешнюю ссылку.



Немасштабированное изображение



Если вы выполняете перекрестную ссылку на изображении, не имеющем существующего масштаба, мы рекомендуем установить флажок Указать параметр на экране.





В этом случае коэффициент масштабирования не имеет значения — фактически поле будет выделено серым цветом.







После того как вы добавили изображение в качестве внешней ссылки, вы можете масштабировать его вручную, чтобы оно соответствовало вашему рисунку.

Исчезновение внешней ссылки (добавление прозрачности)

Вы можете захотеть, чтобы ваши внешние ссылки были несколько блеклыми на чертеже (затухание изображения) и/или при выводе на печать (прозрачность), что позволит дизайну вашего сайта выделиться среди внешних ссылок, стоящих за ним.



Вы можете добавить затухание к своим внешним ссылкам с помощью диспетчера свойств слоев. У вас есть два варианта управления исчезновением слоев:

• Вариант 1: В качестве общей корректировки, независимо от того, в каком окне просмотра вы находитесь в
• Вариант 2: Переопределение видового экрана (Переопределение VP). Эта опция позволит вам выбрать прозрачность для каждого макета, что даст вам более широкие возможности настройки.



Вариант 1: Общая настройка прозрачности

1. Введите Слой в командной строке и нажмите Введите , чтобы открыть Диспетчер свойств слоев.







2. Отфильтруйте слои по Name , что позволит сгруппировать все буквы внешних ссылок вместе.



Найдите и выделите все слои внешних ссылок. Вы можете выделить несколько слоев одновременно, удерживая нажатой клавишу Shift во время щелчка. В этом примере мы выберем все слои во внешней ссылке с именем Example .



Прокрутите до Transparency и нажмите, чтобы отредактировать любой из выделенных слоев.







3. В диалоговом окне Layer Transparency введите новое значение прозрачности для слоев внешних ссылок от 0 до 90 (пример: 60).



Нажмите OK .







4. Прозрачность всех выбранных слоев, то есть всех слоев во внешней ссылке, изменится на новое значение.







5. Запустите предварительный просмотр графика и проверьте результаты. Повторяйте описанные выше шаги, пока ваша внешняя ссылка не будет иметь желаемый уровень прозрачности.

Вариант 2. Выберите прозрачность для макета

Имейте в виду, что описанный ниже метод повлияет только на область просмотра, в которой вы выполняете шаги. Вы можете повторить эти шаги для каждого дополнительного видового экрана, где вы хотите затенить внешнюю ссылку.



1. Введите Слой в командной строке и нажмите Введите , чтобы открыть Диспетчер свойств слоев.







2. Отфильтруйте слои по Name , что позволит сгруппировать все буквы внешних ссылок вместе.



Найдите и выделите все слои внешних ссылок. Вы можете выделить несколько слоев одновременно, удерживая нажатой клавишу Shift во время щелчка. В этом примере мы выберем все слои во внешней ссылке с именем 9.0012 Пример .



Прокрутите до столбца VP Transparency и щелкните, чтобы отредактировать любой из выделенных слоев.







3. В диалоговом окне Layer Transparency введите новое значение прозрачности для слоев внешних ссылок для выбранного окна просмотра в диапазоне от 0 до 90 (пример: 60).



Нажмите OK .







4. Прозрачность всех выбранных слоев, то есть всех слоев во внешней ссылке, изменится на новое значение для выбранного окна просмотра.







5. Запустите предварительный просмотр графика и проверьте результаты. Повторяйте описанные выше шаги до тех пор, пока внешняя ссылка не приобретет желаемый уровень прозрачности в выбранном вами окне просмотра.

Использование внешних ссылок в деталях

Быстрое видео

Мощный совет: использование внешних ссылок в деталях

Подробные советы по использованию внешних ссылок см. в разделе Использование внешних ссылок в подробностях, ссылка справа.













Отсоединение внешней ссылки

Чтобы отсоединить внешнюю ссылку, щелкните ее правой кнопкой мыши в диспетчере внешних ссылок.





Затем выберите Отсоединить из открывшегося меню.

Если внешняя ссылка не отсоединяется, она может быть заблокирована и вложена в другую внешнюю ссылку на чертеже. В этом случае вам может потребоваться выполнить ручное удаление и расследование или изменить параметры наложения/вложения.

Рабочие области во внешних ссылках

Наше программное обеспечение теперь распознает рабочие области в ваших внешних ссылках. Рабочая область, как рисунок внутри рисунка, позволяет разделить дизайн вашего сайта на отдельные области. Это, в свою очередь, позволяет:

Установите разные масштабы на чертеже

• Ограничьте свои графики (такие как графики растений, ирригации и справочных заметок) определенными областями или фазами проекта
• Упрощение проверки ошибок



Для получения дополнительной информации посетите наши страницы документации по телефону:

• Рабочие зоны
• Рабочие области во внешних ссылках

Внешние ссылки и спецификации: расчет объектов во внешних ссылках

Наши инструменты Plant Schedule и Справочные примечания (RefNotes) Schedule предлагают варианты Включить внешние ссылки в расписание. При выборе этого параметра расписание будет вычислять и перечислять все соответствующие объекты, которые были помещены в одну из внешних ссылок.









Параметр Включить внешние ссылки , Диалоговое окно «График завода »



Параметр Включить внешние ссылки , Ссылка Примечание Расписание Диалоговое окно

Имейте в виду, что эта функция распознает только растения или внешние ссылки, размещенные в файлах чертежей, которые были непосредственно связаны внешними ссылками с основным чертежом. Он не распознает объекты, которые находятся во внешней ссылке внутри внешней ссылки (известной как «вложенная внешняя ссылка»). Если вы заметили, что ваше расписание не учитывает некоторые объекты в ваших внешних ссылках, проблемные объекты, скорее всего, находятся во вложенных внешних ссылках. Если это так, пожалуйста, следуйте нашим инструкциям, чтобы исправить эту проблему.

Настройка диспетчера внешних ссылок

Диспетчер внешних ссылок включает несколько параметров просмотра и предварительного просмотра внешних ссылок. Подробную информацию см. на странице документации «Настройка диспетчера внешних ссылок».

Проблемы с менеджером внешних ссылок? Попробуйте классическую версию

Если диспетчер внешних ссылок вызывает у вас проблемы, вы можете попробовать классический диспетчер внешних ссылок.







Чтобы вернуться к классической версии (на фото справа), введите ClassicXref в командной строке и нажмите 9.0012 Введите .







Чтобы вернуться к более новой версии диспетчера внешних ссылок, введите Xref в командной строке и нажмите Enter .

Маркировка объектов во внешних ссылках из основного чертежа

Хотите пометить растения, концептуальные растения или справочные примечания (RefNotes) во внешних ссылках из основного чертежа, не открывая внешнюю ссылку отдельно? Вот как:







Этикетировочные заводы и концептуальные заводы

Чтобы пометить заводы проекта или концептуальные заводы во внешних ссылках, используйте любой из наших инструментов маркировки растений во внешних ссылках в сочетании с нашим инструментом «Редактировать ссылку на месте» .







Маркировка справочных примечаний (RefNotes) во внешних ссылках

Вы можете легко вызывать справочные примечания во внешних ссылках, продолжая работать внутри основного чертежа, без использования нашего инструмента «Редактировать ссылку на месте» . Просто убедитесь, что и чертеж, который вы надписываете внутри, и чертеж внешней ссылки настроены на один и тот же проект Land F/X. Затем пометьте свои RefNotes, как обычно.

Соответствующие веб-семинары

• Внешняя ссылка Советы и рекомендации: Хотите улучшить рабочий процесс офисного чертежного производства? На этом веб-семинаре рассматривается масштабируемая настройка для чертежей с использованием внешних ссылок (Xrefs), а также показано, как и почему их следует использовать. Мы также рассмотрим наш инструмент fxREF, а также другие инструменты Land F/X, которые улучшаются с использованием внешних ссылок. (1 час 3 мин)
• Настройка чертежа: использование изображения. Ознакомьтесь с некоторыми рекомендациями и передовыми методами переноса изображения в базовый файл, от настройки файла до выбора и масштабирования изображения, отслеживания ключевых элементов, настройки слоев и настройки листа и вьюпорт для рисования. (1 час)
• F/X CAD для новых пользователей AutoCAD: изучите передовые методы работы с AutoCAD, чтобы выработать хорошие привычки, в том числе передовые методы настройки чертежа с помощью внешней ссылки. (59 мин)

Устранение неполадок

Проблема: не удается прикрепить внешние ссылки или внешние ссылки отсоединяются



Проблема: при открытии чертежа отсутствуют внешние ссылки



Проблема: внешние ссылки не поступают с номером 0,0



Проблема. У вас возникают проблемы со скоростью и производительностью чертежа после переноса PDF-файла в чертеж в качестве подложки или вы ищете рекомендации по добавлению PDF-файлов и других изображений в качестве внешних ссылок



Проблема.
