Диалоговое окно «Внедрение ссылок»
| Понятие | Процедура | Краткий справочник |
Контекстное меню:Выберите внешнюю ссылку на файл чертежа, нажмите правую кнопку мыши в области рисования и выберите «Внешние ссылки».
Преобразование
внешних ссылок на файлы чертежа в стандартные описания локальных
блоков. После внедрения внешней ссылки в текущий чертеж эта ссылка
и все зависимые от нее именованные объекты становятся частью
текущего чертежа.
- внеДрить
Опция внедряет элементы выбранной внешней ссылки в текущий чертеж. Имена символов внешней ссылки изменяются с имя_блока|имя_символа на имя_блока$n$имя_символа. Таким образом, для всех символов вставляемой внешней ссылки в символьной таблице текущего чертежа создаются уникальные имена.
Например, после внедрения внешней ссылки с именем ЭТАЖ1, содержащей слой СТЕНА, данный слой (ЭТАЖ1|СТЕНА) становится локально определенным слоем с именем ЭТАЖ1$0$СТЕНА.
Номер в $n$ автоматически увеличивается, если в таблице описаний уже существует локальный именованный объект с таким именем. В данном примере, если имя слоя ЭТАЖ$0$СТЕНА уже имеется в текущем чертеже, то символ из внешней ссылки получит имя ЭТАЖ$1$СТЕНА.
- Вставить
Внедрение внешней ссылки способом, который эквивалентен удалению внешней ссылки и последующей вставке чертежа внешней ссылки в текущий чертеж. Имена зависимых от внешней ссылки объектов не преобразуются в формат имя_блока$n$имя_символа. Как и при вставке чертежей, если имя внедряемого именованного объекта совпадает с именем уже существующим в текущем чертеже именем, переопределение имени существующего объекта не производится. Внедренный именованный объект, зависимый от внешней ссылки, наследует свойства существующего в текущем чертеже именованного объекта.
Например, после внедрения внешней ссылки с именем ЭТАЖ1, содержащей слой СТЕНА, с помощью опции «Вставить» данный слой (ЭТАЖ1|СТЕНА) становится локально определенным слоем СТЕНА.
- -ССЫЛКА
- ССЫЛКА
Блоки и внешние ссылки AutoCAD
RADIOMASTER
Лучшие смартфоны на Android в 2022 году
Серия iPhone от Apple редко чем удивляет. Когда вы получаете новый iPhone, общее впечатление, скорее всего, будет очень похожим на ваше предыдущее устройство. Однако всё совсем не так в лагере владельцев устройств на Android. Существуют телефоны Android всех форм и размеров, не говоря уже о разных ценовых категориях. Другими словами, Android-телефон может подойти многим. Однако поиск лучших телефонов на Android может быть сложной задачей.
1184 0
Документация Схемотехника CAD / CAM Статьи
MathCAD 12 MatLab OrCAD P CAD AutoCAD MathCAD 8 — 11
- Главная /
- База знаний /
- AutoCAD
org/Breadcrumb»>CAD / CAM /
Важным инструментом автоматизации процесса разработки чертежей и моделей является использование блоков и внешних ссылок. Блок — это сложный именованный объект, для которого создается описание, включающее
любое количество примитивов текущего рисунка.
Блок имеет базовую точку ;; может применяться для вставки в любое место чертежа, причем в процессе вставки возможен его поворот и масштабирование с различными коэффициентами по разным осям. Блок может содержать атрибуты — переменные надписи, задаваемые пользователем. Примитив, который образуется от операции вставки блока, называется вхождением блока. В рисунке может быть любое количество вхождений одного и того же блока.
Оба упомянутых инструмента являются средством автоматизации труда конструктора и чертежника.
С помощью блоков можно строить однотипные объекты, описывая полностью только один их них, а остальные получая из него вставкой блока. Внешние ссылки дают возможность пользоваться ранее созданными файлами стандартных графических элементов.
Нравится
Твитнуть
Теги AutoCAD САПР
Сюжеты AutoCAD
1.1. Назначение системы Autodesk AutoCAD 2004
7913 0
Требования к компьютеру Autodesk AutoCAD 2004
3975 0
1.3. ребования к компьютеру Autodesk AutoCAD 2004
5470 0
Комментарии (0)
Вы должны авторизоваться, чтобы оставлять комментарии.
Вход
О проекте Использование материалов Контакты
Новости Статьи База знаний
Радиомастер
© 2005–2022 radiomaster.ru
При использовании материалов данного сайта прямая и явная ссылка на сайт radiomaster.ru обязательна.
0.2329 s

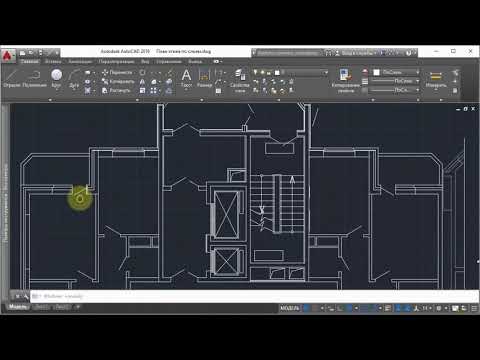

вложений AutoCAD против. Наложение | Small Business
Автор Tamara Wilhite
Внешние ссылки или внешние ссылки — это файлы, которые вносятся в чертежи AutoCAD в виде вложений или наложений. Возможность наложения или присоединения внешней ссылки доступна в разделе «Тип ссылки» меню «Прикрепить внешнюю ссылку» в AutoCAD.
Сходства
Вложения и наложения ссылаются на файлы чертежей хоста. Вложение или наложение, импортированное в основной чертеж, происходит из исходного файла. Команда присоединения вставляет внешние ссылки и графику в файлы чертежей. Для вложений внешних ссылок требуется вложение и тип пути. Ссылки на исходные файлы могут использовать полный путь, включающий все папки, перечисленные в пути к файлу. Относительные пути ссылаются на исходный чертеж в зависимости от расположения основного файла. Для внешних ссылок путь не требуется, если исходный чертеж хранится в той же папке, что и основной чертеж. И для вложений, и для наложений требуется точка вставки и масштаб.
Вложения
Диалоговое окно «Прикрепить изображение» используется для вставки изображений, таких как архитектурные блоки и PDF-файлы, в чертеж AutoCAD. Использование инструмента «Присоединить» на панели «Ссылка» для прикрепления изображений и файлов к чертежу не создает внешнюю ссылку. Если прикрепляемое изображение не находится в той же папке, что и основной чертеж, путь для присоединения вводится в диалоговом окне. При обновлении внешней ссылки также обновляются чертежи, к которым прикреплена внешняя ссылка. AutoCAD использует последнюю сохраненную версию вложения с внешней ссылкой. Такие вложения, как чертежные блоки, не обновляются аналогичным образом при изменении их исходных файлов. Вложения отображаются вместе с основным чертежом при копировании или печати. Используйте древовидное представление в диспетчере внешних ссылок для просмотра источников вложений и поиска циклических ссылок. Циклические внешние ссылки могут привести к ошибкам и помешать правильному построению чертежа.
Наложения
Циклические внешние ссылки не могут использоваться с наложениями, поскольку наложения остаются отдельными от основного чертежа. Если внешняя ссылка импортируется как наложение, наложения внутри импортированной внешней ссылки не импортируются вместе с ней. Многослойный чертеж со ссылками на другие внешние ссылки не будет переносить вложенные или дочерние ссылки в новый основной чертеж.
Управление внешними ссылками
Палитра «Внешние ссылки» содержит команды для присоединения, отсоединения и перезагрузки внешних ссылок. Палитра внешних ссылок покажет количество вложений и наложений, используемых в чертеже AutoCAD, и позволит пользователям переключать внешние ссылки с вложений на наложения и обратно. Значок «Управление внешними ссылками» используется для изменения ссылок на внешние ссылки или отсоединения внешних ссылок. Привязка вложения или наложения делает его постоянной частью основного чертежа и больше не обновляется при изменении исходного чертежа.
Ссылки
- AutoCAD 2010 и AutoCAD LT 2010; Джон МакФарланд
- Владение AutoCAD 2012 и AutoCAD LT 2012; Джордж Омура
- Использование AutoCAD 2011; Ральф Грабовски
- AutoCAD 2009 и AutoCAD LT 2009 Универсальный настольный справочник для чайников; Lee Ambrosius
- AutoCAD 2012: подход к решению проблем; Sham Tickoo
Ресурсы
- Использование AutoCAD 2012; Г. В. Кришнан и Томас А. Стеллман
- AutoCAD 2011 и AutoCAD LT 2011; Донни Гладфелтер
- Введение в AutoCAD 2012 для приложений гражданского строительства; Nighat Yasmin
Writer Bio
Я специализируюсь на программном обеспечении для управления данными о продуктах. Я оказываю техническую поддержку первого и второго уровня для этого класса программного обеспечения, а также пишу часто задаваемые вопросы, руководства пользователя и руководства по устранению неполадок для персонала первого уровня. Мой личный финансовый опыт неоднократно демонстрировался на веб-сайте и в журнале «The Dollar Stretcher».

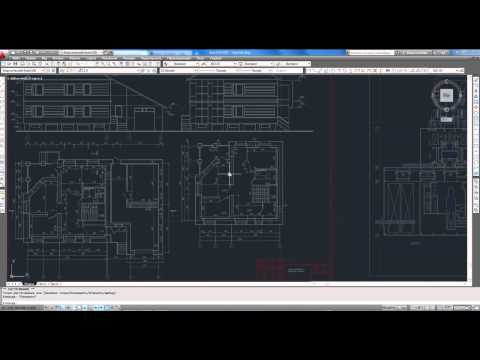

AutoCAD Architecture Внешние ссылки в ACA
от Augiworld
By Augi, Inc.
AutoCAD Architecture 2020 Фокусировка продукта: Мелинда Хебрин Внешние СПИСОК В ACA
В этой статье, Мелинда Хибрин. посмотрите на внешние ссылки (xrefs) и на то, как они могут работать на вас. Функция управления чертежами в AutoCAD Architecture 2019 использует внешние ссылки (xrefs) в качестве средства для создания проекта и его обслуживания. Это означает, что элементы ссылаются на конструкции, конструкции ссылаются на представления, а представления ссылаются на листы. Механизм ссылок идентичен обычной функции управления внешними ссылками AutoCAD. Однако используемые фоновые методы имеют дополнительные особенности. ➲
Внешние ссылки, созданные в управлении чертежами, могут автоматически использовать данные проекта, а созданные вручную с помощью палитры внешних ссылок или командной строки — нет. Например, конструкция, размещенная на определенном уровне, будет использовать данные высот этого уровня для управления точкой вставки по оси Z при внешней ссылке на вид.
Если вы работаете в среде проекта, рекомендуется использовать навигатор проекта вместо стандартного диспетчера внешних ссылок AutoCAD Architecture для ссылки на чертежи проекта на другие чертежи проекта. Диспетчер внешних ссылок AutoCAD Architecture не может различать чертежи проекта и чертежи, не относящиеся к проекту. Если вы по ошибке сошлетесь с файлом, не относящимся к проекту, в файл проекта, вы не сможете использовать все функции управления чертежами для этого файла.
При работе с проектом помните о следующих моментах: • Не удаляйте XML-файлы, созданные с помощью функции управления чертежами. Они жизненно важны для проекта. • Используйте Project Navigator для создания, изменения и ссылки на файлы проекта в проекте. Если вы хотите использовать в проекте существующие файлы, не относящиеся к проекту, сначала преобразуйте их в файлы проекта. • Управление чертежами поддерживает использование относительных путей для внешних ссылок. В настройках проекта вы можете решить, использовать ли полные или относительные пути.
Работа с относительными путями внешних ссылок упрощает перемещение проекта и его передачу, а также снижает необходимость изменения пути к проекту.
ПАЛИТРА ВНЕШНИХ ССЫЛОК Палитра «Внешние ссылки» в AutoCAD Architecture упорядочивает, отображает и управляет файлами ссылок, такими как файлы DWG (внешние ссылки), DWF, DWFx, PDF и растровые изображения. Файлы DWG, DWF, DWFx, PDF и растровые изображения можно открывать непосредственно из палитры «Внешние ссылки». Палитра «Внешние ссылки» содержит несколько кнопок и разделена на две панели (см. рис. 1). Верхняя панель, называемая панелью ссылок на файлы, может отображать ссылки на файлы в виде списка или в виде древовидной структуры. Контекстные меню и функциональные клавиши предоставляют возможности для работы с файлами. Нижняя панель, называемая панелью сведений/предварительного просмотра, может отображать свойства для
AutoCAD Architecture 2020 PRODUCT FOCUS ссылки на выбранный файл или может отображать предварительный просмотр эскиза ссылки на выбранный файл.
Важно отметить, что при использовании палитры «Внешние ссылки» рекомендуется включить функцию автоматического скрытия или привязать палитру. Затем палитра будет автоматически скрываться, когда вы отводите курсор от палитры. Вы можете использовать кнопки в верхней части палитры «Внешние ссылки», чтобы выбрать типы файлов для прикрепления к чертежу и обновить статус уже прикрепленных файловых ссылок. Отображаются следующие параметры: • Кнопка «Прикрепить» (тип файла) — кнопка «Присоединить» отображает список типов файлов, которые можно прикрепить (см. рис. 2). • Кнопка «Обновить/перезагрузить все ссылки» — кнопка «Обновить» синхронизирует данные о состоянии файлов чертежей, на которые имеются ссылки, с данными в памяти. Reload All References обновляет все ссылки на файлы, чтобы убедиться, что используется самая последняя версия. Обновление также происходит при первом открытии чертежа, содержащего ссылки на файлы.
AutoCAD Architecture 2020 PRODUCT FOCUS ПРИСОЕДИНЕНИЕ И ОТСОЕДИНЕНИЕ ВНЕШНИХ ССЫЛОК К текущему чертежу можно прикрепить весь файл чертежа в качестве ссылочного чертежа (внешняя ссылка).
При использовании внешних ссылок изменения, внесенные в указанный чертеж, отражаются в текущем чертеже. Вложенные внешние ссылки связаны с другим чертежом, но фактически не вставлены в него. Любые изменения в ссылочном чертеже отображаются в текущем чертеже при его открытии или перезагрузке. С помощью внешних ссылок можно создавать чертежи без значительного увеличения размера файла чертежа. Используя ссылочные чертежи в AutoCAD Architecture, вы можете: • Координировать свою работу с работой других, ссылаясь на другие чертежи в своем чертеже, чтобы не отставать от изменений, вносимых другими проектировщиками. • Убедитесь, что отображается самая последняя версия ссылочного чертежа. Когда вы открываете свой чертеж, каждый связанный чертеж автоматически перезагружается, поэтому он отражает последнее состояние файла чертежа, на который указывает ссылка. • Сохраняйте имена слоев, стилей размеров и стилей текста на чертеже отдельно от названий на чертежах, на которые имеются ссылки. • Навсегда привязать прикрепленные ссылочные чертежи к вашему текущему чертежу, когда проект будет завершен и готов к архивированию.
Файл чертежа можно прикрепить как внешнюю ссылку к нескольким чертежам одновременно. Кроме того, к одному чертежу можно прикрепить несколько чертежей в качестве ссылочных чертежей. Чтобы прикрепить внешнюю ссылку, щелкните вкладку «Вставка», панель «Ссылка», «Прикрепить». Выберите файл, на который вы хотите сослаться, и нажмите «Открыть». Откроется диалоговое окно «Присоединить внешнюю ссылку», в котором можно выбрать присоединение или наложение, масштабирование, точку вставки, тип пути и поворот (см. рис. 2). Нажмите OK, когда закончите. Важно отметить, что если внешняя ссылка содержит какие-либо атрибуты переменного блока, они игнорируются. После прикрепления внешней ссылки к чертежу в правом нижнем углу окна приложения отобразится значок внешней ссылки. Если одна или несколько внешних ссылок не найдены, к значку внешней ссылки добавляется восклицательный знак. Если щелкнуть значок внешней ссылки, отобразится палитра «Внешние ссылки».
Чтобы полностью удалить внешние ссылки из чертежа, их нужно отсоединять, а не стирать.
При удалении внешних ссылок не удаляются определения слоев, связанные с этими внешними ссылками. Использование параметра «Отсоединить» удаляет внешние ссылки и всю связанную с ними информацию.
Иногда возникает необходимость найти внешнюю ссылку в сложном чертеже. Для этого выберите элемент в палитре «Внешние ссылки», чтобы выделить все видимые экземпляры на чертеже. Кроме того, вы можете выбрать внешнюю ссылку на чертеже, чтобы выделить ее имя в палитре «Внешние ссылки». Вы можете управлять видимостью, цветом и типом линий слоев внешней ссылки и делать эти изменения временными или постоянными. Если для системной переменной VISRETAIN установлено значение 0, эти изменения применяются только к текущему сеансу рисования. Они удаляются при завершении сеанса рисования или при перезагрузке или отсоединении внешней ссылки. Вы также можете управлять исчезающим отображением внешней ссылки DWG. Системная переменная XDWGFADECTL определяет процент затухания для всех внешних ссылок DWG. ОБНОВЛЕНИЕ ПРИЛОЖЕНИЙ ЧЕРТЕЖА, СВЯЗАННЫХ С ССЫЛКАМИ При открытии чертежа все внешние ссылки обновляются автоматически.
Вы также можете использовать параметр «Обновить» из палитры «Внешние ссылки», чтобы обновлять внешние ссылки всякий раз, когда вы хотите убедиться, что самые последние версии отображаются на вашем чертеже (см. рис. 3). Всякий раз, когда вы изменяете и сохраняете чертеж с внешней ссылкой в сетевой среде, другие люди могут немедленно получить доступ к вашим изменениям, повторно загрузив внешние ссылки в свои открытые чертежи. Когда вы присоединяете внешние ссылки к чертежу, программа периодически проверяет, не изменились ли файлы, на которые ссылаются, с момента последней загрузки или перезагрузки внешних ссылок. Системная переменная XREFNOTIFY управляет уведомлением о внешней ссылке. По умолчанию, если файл, на который указывает ссылка, изменился, всплывающее сообщение отображается рядом со значком внешней ссылки в правом нижнем углу окна приложения. Щелкните ссылку во всплывающем окне, чтобы перезагрузить все измененные внешние ссылки. Если вы закроете всплывающее сообщение без перезагрузки, к значку внешней ссылки будет добавлен восклицательный знак.
Если щелкнуть значок внешней ссылки, отобразится палитра «Внешние ссылки». По умолчанию программа проверяет измененные внешние ссылки каждые пять минут. Вы можете изменить количество минут между проверками, задав переменную системного реестра XNOTIFYTIME, используя (setenv «XNOTIFYTIME» «n»), где n — количество минут от 1 до 10080 (семь дней). Важно отметить, что при изменении значения XNOTIFYTIME вы должны ввести системную переменную с заглавными буквами, как показано. ВКЛАДЫВАНИЕ И НАЛОЖЕНИЕ ССЫЛОЧНЫХ ЧЕРТЕЖЕЙ Внешние ссылки могут быть вложены в другие внешние ссылки. В основном это означает, что вы можете прикрепить внешнюю ссылку, содержащую другую внешнюю ссылку. Вы можете прикрепить столько копий внешней ссылки, сколько хотите, и каждая копия может иметь различное положение, масштаб и поворот. Важно отметить, что при использовании функции параметрического рисования вы можете ограничивать объекты на чертеже только точкой вставки внешней ссылки, а не ее вложенными объектами. Сохраненный путь для внешней ссылки может быть полным путем, относительным (частично указанным) путем или без пути.
Для вложенной внешней ссылки относительный путь всегда указывает на местоположение ее непосредственного узла, а не обязательно на открытый в данный момент чертеж. Вы также можете наложить внешнюю ссылку на свой чертеж. В отличие от прикрепленной внешней ссылки, наложенная внешняя ссылка не включается, когда сам чертеж присоединен или наложен как внешняя ссылка на другой чертеж. Наложенный рисунок 4. Повторная загрузка ссылочных чертежей
ФОКУС ПРОДУКТА AutoCAD Architecture 2020
Рис. 5. Внешние ссылки Clip
Внешние ссылки предназначены для обмена данными в сетевой среде. Накладывая внешнюю ссылку, вы можете видеть, как ваш рисунок соотносится с рисунками других групп, не изменяя свой рисунок путем прикрепления внешней ссылки.
ИЗОЛИРОВАНИЕ ОБЪЕКТОВ ВНЕШНИХ ССЫЛОК При работе с чертежами с внешними ссылками следует учитывать следующие моменты: • Вы можете изолировать внешнюю ссылку в основном чертеже в целом, выбрав ее и изолировав. • Вы можете изолировать отдельные объекты во внешней ссылке, открыв внешнюю ссылку, изолировав и скрыв объекты по мере необходимости, сохранив чертеж внешней ссылки и затем повторно загрузив внешнюю ссылку.
• Вы не можете изолировать или скрыть объекты во внешней ссылке при ее редактировании с помощью REFEDIT на основном чертеже. Вам нужно использовать XOPEN и сохранить желаемые настройки скрытия/изоляции во внешней ссылке. • Вы не можете повторно отобразить скрытые объекты во внешней ссылке, редактируя ее с помощью REFEDIT на основном чертеже. Вам нужно использовать XOPEN и сохранить желаемые настройки скрытия/изоляции во внешней ссылке.
Вы можете сохранить чертеж, в котором в данный момент активна изоляция объектов. В следующий раз, когда вы откроете чертеж, он будет отображаться с заданными вами параметрами изоляции. Важно отметить, что если вы хотите распространить чертеж с изолированными объектами, убедитесь, что вы и получатель чертежа работаете с одной и той же версией AutoCAD Architecture. Получатель, работающий с более ранней версией программного обеспечения, простым AutoCAD или Object Enabler, не может отображать скрытые объекты. В этом случае завершите изоляцию объекта перед сохранением и распространением чертежа.

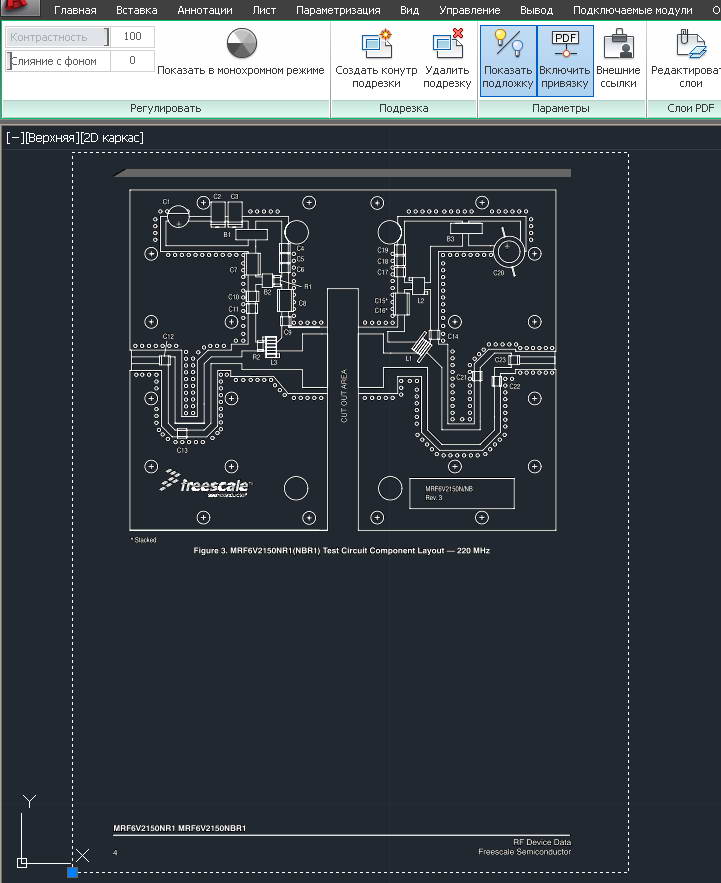

ОТРЕЗАНИЕ ВНЕШНИХ ССЫЛОК Вы можете обрезать внешние ссылки, такие как DGN, DWF, IMAGE, подложки PDF или ссылки блоков. С помощью границы отсечения вы можете определить части внешней ссылки или ссылки блока, которые вы хотите отобразить, скрывая избыточные части ссылки внутри или снаружи границы. Вы можете управлять отображением границы отсечения с помощью рамки отсечения. Системной переменной отсечения для подложек XREF, PDF, DGN, DWG и IMAGE являются XCLIPFRAME, PDFFRAME, DGNFRAME, DWGFRAME и IMAGEFRAME соответственно.
Граница отсечения может быть ломаной, прямоугольником или многоугольником с вершинами внутри границ изображения. Вы можете изменить границу обрезанного изображения. При вырезании границы объекты во внешней ссылке или блоке не изменяются. Изменилось только их отображение.
После обрезки внешней ссылки или ссылки на блок их можно перемещать, копировать или поворачивать точно так же, как неусеченную внешнюю ссылку или ссылку на блок. Граница отсечения перемещается вместе со ссылкой.
Если внешняя ссылка содержит вложенные обрезанные внешние ссылки, они отображаются на чертеже обрезанными. Если родительская внешняя ссылка обрезается, вложенные внешние ссылки также обрезаются.
Если вы хотите изменить форму или размер границы отсечения для внешних ссылок и ссылок блоков, вы можете использовать ручки для редактирования вершин точно так же, как вы редактируете любой объект с помощью ручек. В случае редактирования прямоугольной ручкой можно сохранить замкнутый четырехсторонний прямоугольник или квадрат прямоугольной границы отсечения, поскольку две вершины одной и той же стороны прямоугольной границы отсечения редактируются вместе. Важно отметить, что при обрезке границ вы не можете отображать самопересекающиеся полигональные границы. Отображается сообщение об ошибке, и граница возвращается к последней границе.
Чтобы обрезать границу для внешней ссылки, сначала щелкните вкладку «Вставка», панель «Ссылка», а затем выберите «Обрезать» (см. рис. 4). Затем выберите внешнюю ссылку.
В командной строке укажите New Boundary, нажав Enter. Выберите полилинию или укажите прямоугольную или многоугольную границу отсечения. Укажите углы или вершины границы. Внешняя ссылка обрезается в соответствии с указанной вами областью.
Мелинда Хеврин — координатор САПР и специалист по проектированию в Луисвилле, Кентукки. Она использует AutoCAD Architecture с выпуска 2000 года. С Мелиндой можно связаться для комментариев и вопросов по адресу [email protected].
