Что такое AGP разъем, характеристики слота видеокарты?

Определение ускоренного графического порта и его различия от PCIe и PCI

Опубликовано 02.09.2019, 09:19   · Комментарии:15

Аббревиатура AGP расшифровывается как — ускоренный графический разъем, считается стандартным типом подключения для внутренних видеокарт. Как правило, Accelerated Graphics Port относится к фактическому слоту расширения на материнской плате, который принимает видеокарты AGP, а также к типам самих видеокарт.

Содержание:

1. Версии ускоренного графического порта
2. Что такое разъем AGP Pro?
3. Характеристика и отличия от PCI разъема
4. Совместимость разъемов
5. Установка видеокарты АГП

Версии ускоренного графического порта

Существует три общих разъема АГП:

	Тактовая частота	Напряжение	Скорость	Скорость передачи
AGP 1. 0	66 МГц	3,3 В	1X и 2X	266 МБ/с и 533МБ/с
AGP 2.0	66 МГц	1,5 В	4X	1,066 МБ/с
AGP 3.0	66 МГц	0,8 В	8X	2,133 МБ/с

Скорость передачи — это в пропускная способность и измеряется мегабайтами.

Номера 1X, 2X, 4X и 8X указывают скорость полосы пропускания относительно скорости AGP разъема 1.0 (266 МБ / с). Например, разъем 3.0 работает в восемь раз быстрее АГП порта 1.0, поэтому максимальная пропускная способность составляет восемь раз (8X), что и для версии 1.0.

Microsoft назвала AGP 3.5 Universal Accelerated Graphics Port (UAGP), но его скорость передачи, требование напряжения и другие детали идентичны шине версии 3.0.

Что такое разъем AGP Pro?

AGP Pro — это слот расширения, который длиннее стандартного АГП разъема. Оснащен большим колличеством контактов, обеспечивая высокую мощность видеокарты в таком разъеме. Формат Pro, хорош для энергоемких задач, таких как продвинутые графические программы. Можете узнать больше об спецификации AGP Pro.

Характеристика и отличия AGP от PCI разъема

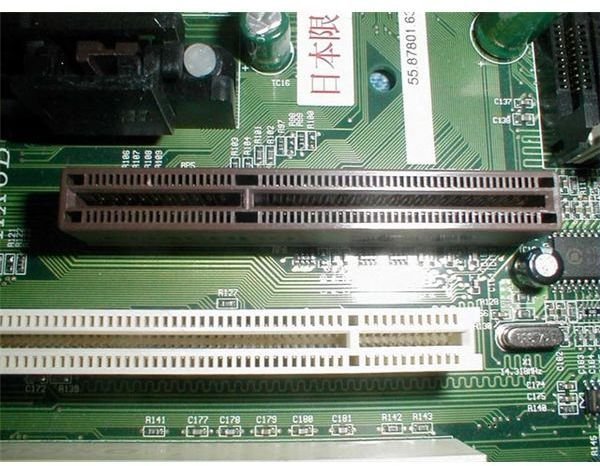

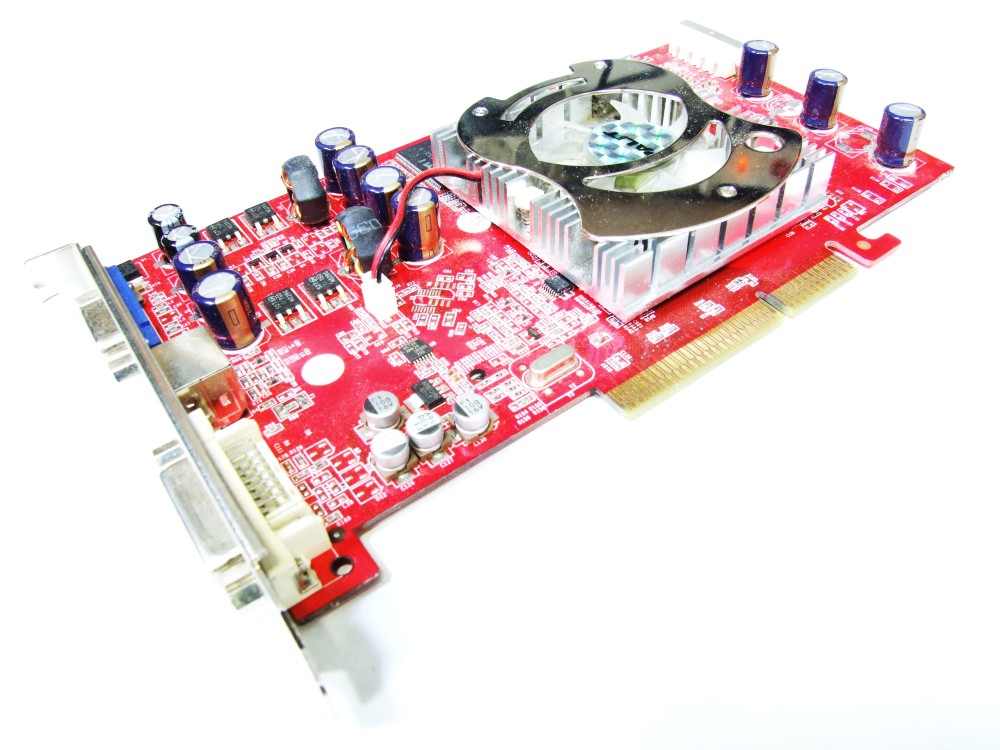

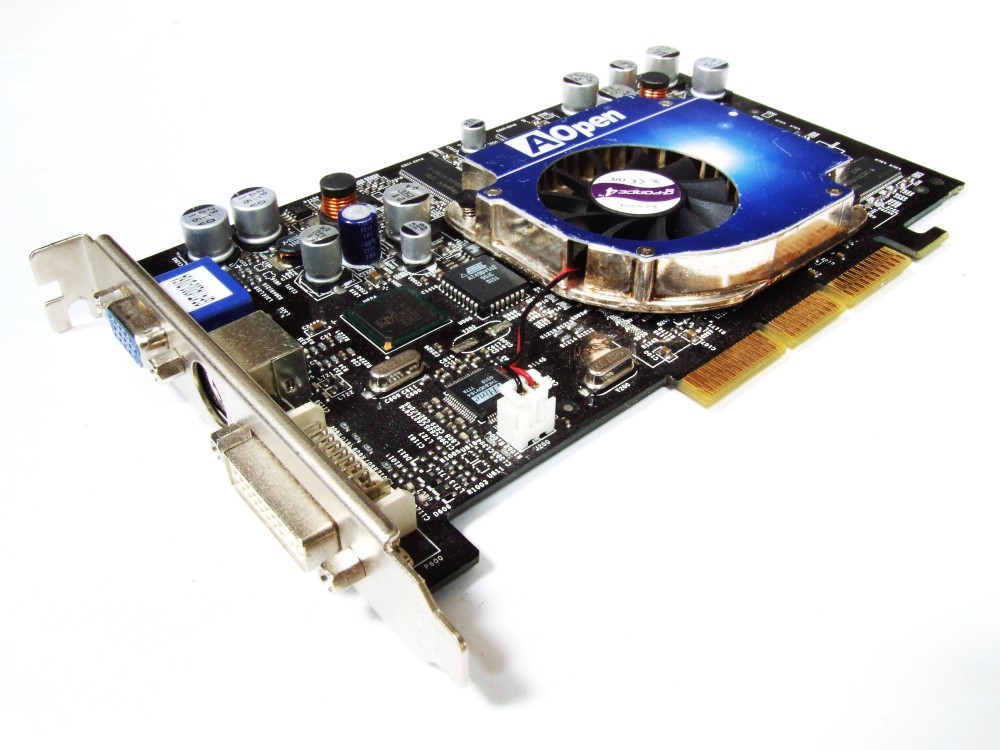

АГП порт на материнской платеAGP Интерфейс на устройстве

АГП внедрена Intel в 1997 году в качестве замены медленных интерфейсов периферийных компонентов (PCI). АГП слот обеспечивает прямую линию связи с ЦП и ОЗУ, что в свою очередь позволяет ускорить рендеринг графики.

Одним из основных улучшений, с которым этот разъем обладает интерфейсами PCI, это его работа с ОЗУ. Вызывается память АГП или нелокальная память, АГП может напрямую обращаться к системной памяти, вместо того чтобы полагаться только на память видеокарты.

Память AGP позволяет картам избежать необходимости хранить карты текстур (которые могут использовать большую часть памяти) на самой карте, потому что вместо этого они хранят их в системной памяти.

Это означает не только то, что общая скорость разъема улучшена по сравнению с PCI, но также и то, что ограничение размера текстурных блоков больше не определяется объемом памяти в видеокарте.

Видеокарта PCI получает информацию в «группах», прежде чем она сможет ее использовать, а не сразу. Например, хотя графическая карта PCI Express будет собирать высоту, длину и ширину изображения в три раза, а затем объединить их вместе для формирования изображения, АГП разъем может получить всю эту информацию одновременно. Это обеспечивает более быструю и плавную графику, чем то, что увидите с картой PCI.

PCI Express портPCI Интерфейс на устройстве

Шина PCI обычно работает со скоростью 33 МГц, что позволяет передавать данные со скоростью 132 МБ / с. Используя таблицу сверху, можете видеть, что АГП разъем 3.0 может работать в 16 раз быстрее, чем скорость передачи данных намного быстрее, и даже версия 1.0 превосходит скорость PCI в два раза.

Когда АГП заменил PCI на графику, PCIe (PCI Express) заменил АГП как стандартный интерфейс видеокарты, почти полностью заменив его к 2010 году.

Совместимость AGP разъема

Материнские платы, поддерживающие АГП порт, либо имеют слот для видеокарты, либо будут иметь встроенный разъем. Видеокарту АГП 3.0 можно использовать на материнской плате, поддерживающей не только версию 2.0, но она будет ограничена поддержкой материнской платы, а не поддержкой видеокарты. Другими словами, материнская плата не позволит видеокарте работать лучше, только потому, что это карта версии 3.0; сама материнская плата не способна к таким скоростям (в этом сценарии).

Некоторые материнские платы, которые используют только версию 3.0, могут не поддерживать более старые карты версии 2.0. Таким образом, в обратном сценарии, описанном выше, видеокарта может даже не функционировать, если она не способна работать с более новым интерфейсом.

Доступны универсальные слоты АГП, которые поддерживают как карты на 1,5 В, так и 3,3 В, а также универсальные карты. Некоторые операционные системы, такие как Windows 95, не поддерживают АГП порт из-за отсутствия поддержки драйверов. Другие операционные системы, такие как Windows 98 до Windows XP, требуют загрузки драйвера набора микросхем для поддержки AGP 8X.

Установка видеокарты AGP

Установка видеокарты в слот расширения должна быть довольно простым процессом. Можете увидеть, как это делается, следуя инструкциям и рисункам в этом руководстве по установке видеокарты.

Если возникли проблемы с установленной видеокартой, подумайте о повторной установке карты. Это касается АГП, PCI или PCI Express.

Перед покупкой и установкой новой видеокарты для AGP разъема, проверьте руководство по материнской плате или компьютеру. Установка видеокарты AGP, не поддерживаемой материнской платой, не будет работать и может повредить компьютер.

Самые мощные AGP видеокарты

AGP (Accelerated Graphics Port) — это такой слот для видеокарты в старых настольных компах, точнее [AGP — Википедия]. Было это 20-15 лет назад: AGP 2X (спецификация AGP 1.0) — 1996 год, AGP 4X (AGP 2.0) — 1998-й, AGP 8X (AGP 3. 0) — 2002-й. Последние массовые материнские платы с AGP производились в 2005 году для процессоров Pentium 4 Prescott, Athlon 64, Sempron, на чипсетах i865, i875, ULi M1695, SiS655, VIA KT600, nForce2. Но вот видеокарты под этот слот разрабатывали аж до 2008 года и они весьма мощны (в смысле скорости, производительности), а также могут воспроизводить HD1080 видео своим GPU, почти независимо от мощности центрального процессора на материнке.

Смысл выяснения какие видеокарты самые мощные под старые материнские платы со слотами AGP (для графических плат) в том, например, чтобы знать какие видеокарты не стоит выбрасывать, т. к. ими можно апгрейтнуть старые компьютеры до некоторого для чего-нибудь нужного на сегодняшний день уровня.

ОГЛАВЛЕНИЕ

• AGP 1.0
• AGP 2.0/3.0
• Какая видеокарта + процессор минимально нужны для проигрывания видео 1080p 30fps?
• Полезные ссылки

AGP 1.0

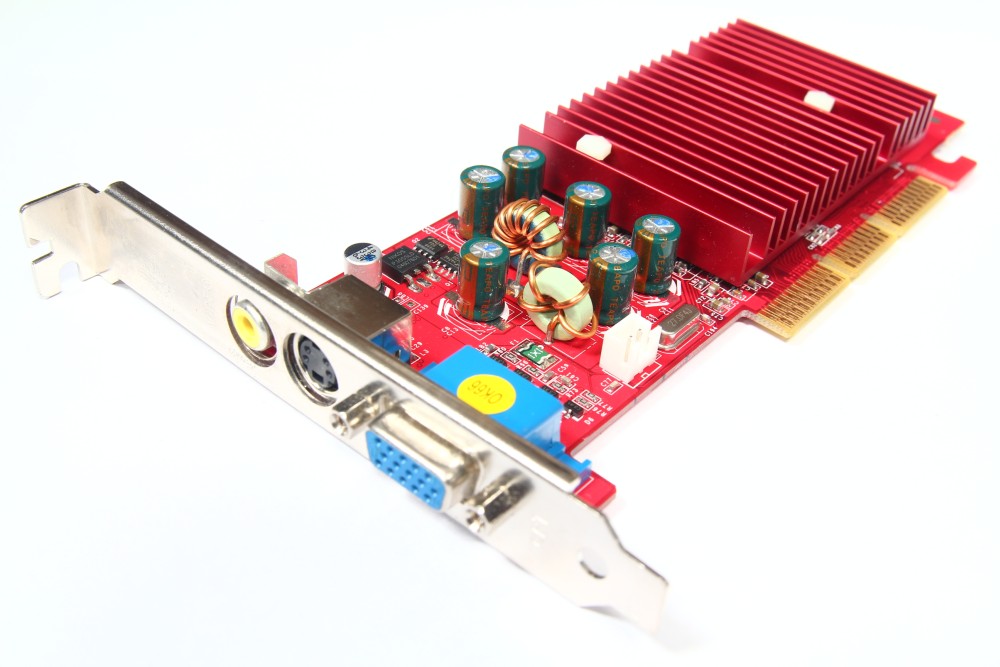

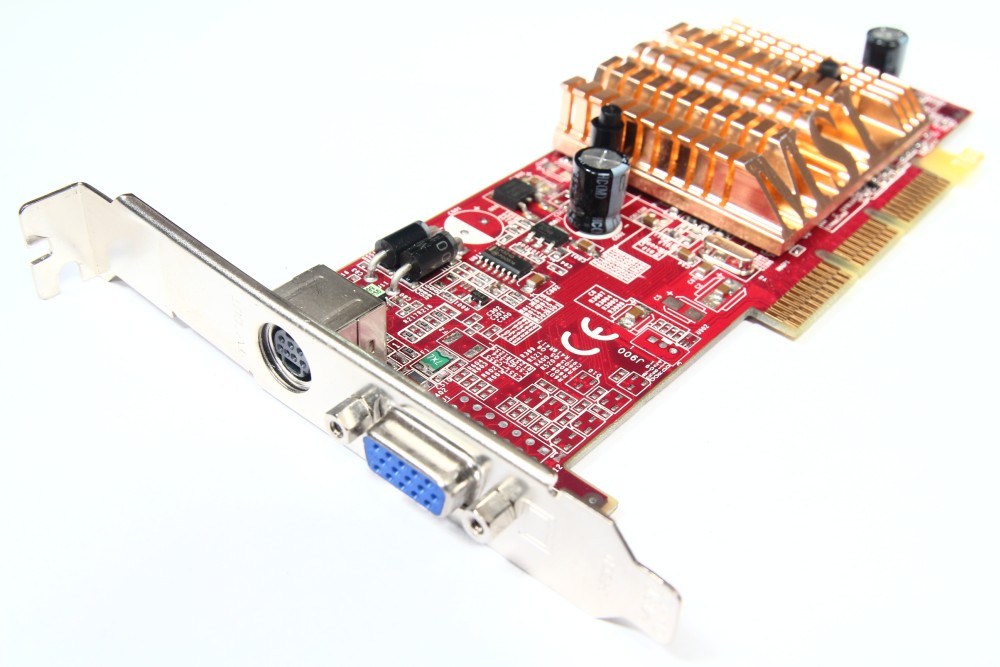

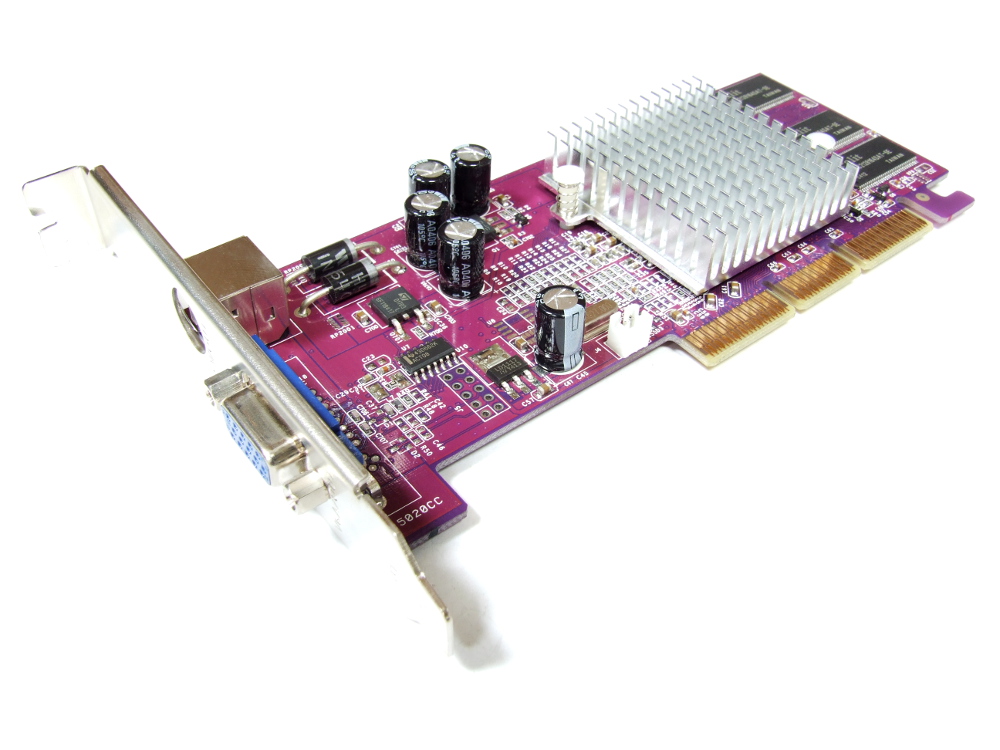

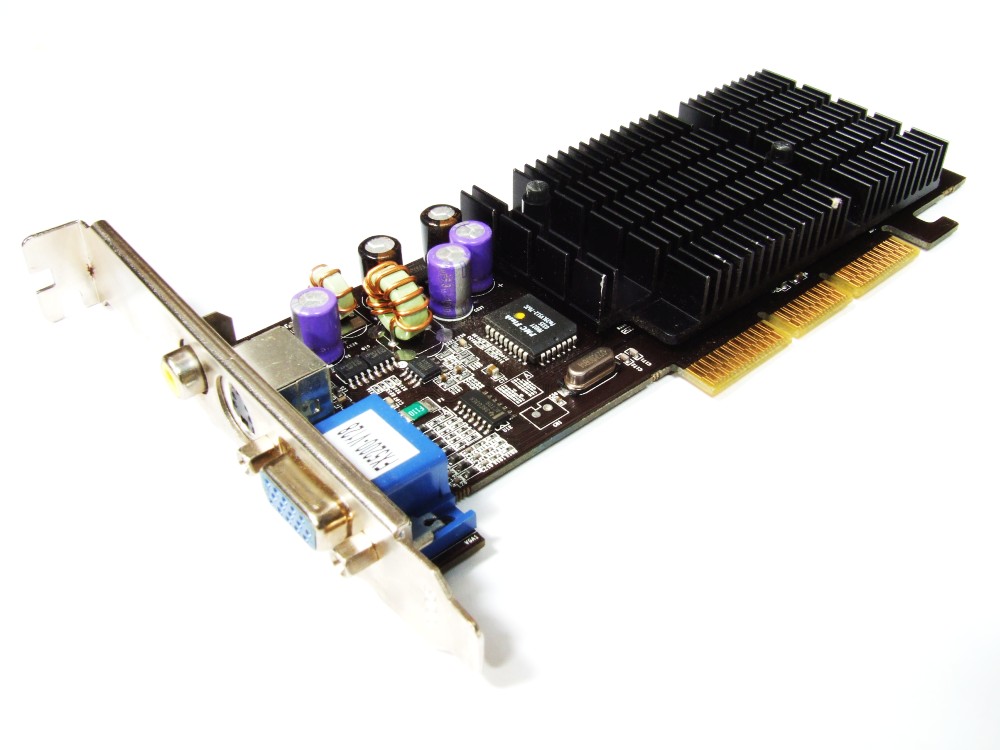

Допустим имеем материнскую плату с AGP 2X слотом. Типичная видеокарта под него выглядит так:

S3 Trio 3D/2X 16MB, 1999 год

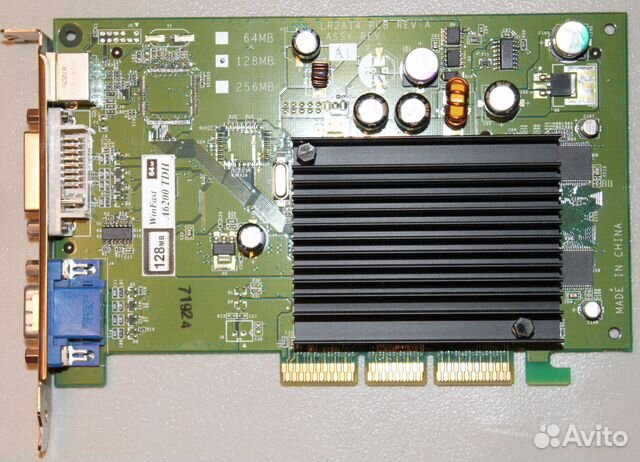

«Ключ 3. 3 В» — прорезь между контактами видеокарты (и соответствующая ей перемычка в слоте) — расположена ближе в выходу [видеосигнала]. Но это старая видяха, а вот в 2003 году и порты AGP стали уже 8X и видеокарты стали делать 8X, но обратно совместимые с 4X (прорезь расположена дальше от выходов видеокарты, см. фото ниже) и иногда 2X (две прорези).

Вот список последних и самых мощных видеокарт, которые производители делали с двумя прорезями под 1.5 и 3.3 вольта, так что их можно устанавливать в любой слот AGP: 8X, 4X и, чудесным образом, 2X (вообще говоря, зависит от производителя данной модели: бывает, что и нет соответствующей прорези и возможности установки в AGP 2X).

ATI Rageon 9800 Pro — топ
Release Date: 01 Mar 2003
Architecture: R360
Memory Speed: 700 MHz
Memory Type: DDR2
Memory Bus: 256 Bit
Memory Bandwidth: 44.8 GB/sec
Core Speed: 380 MHz
GPU Technology: 150nm
Shader Processing Units: 8
Texture Mapping Units: 8
Render Output Units: 8
Texture Rate: 3 GTexel/s
Pixel Rate: 3 GPixel/s
Max Digital Resolution (WxH): 2048×1536
Max Power: 47 Watts
Подробнее… (выбрать сверху 2 видеокарты для сравнения)

Чуть менее мощные, производившиеся с интерфейсом AGP 8X/4X/2X (а не только PCI-e или AGP 8X/4X):

ATI Radeon 9800 XT — сент. 2003, 60 Вт — эта по GPU мощнее Pro, но память у неё DDR, вдвое медленнее.
ATI Radeon 9600 Pro — окт. 2003, 18 Вт — вдвое слабее 9800 XT, но 18 Вт…
Остальные, более слабые Radeon 9000 series…

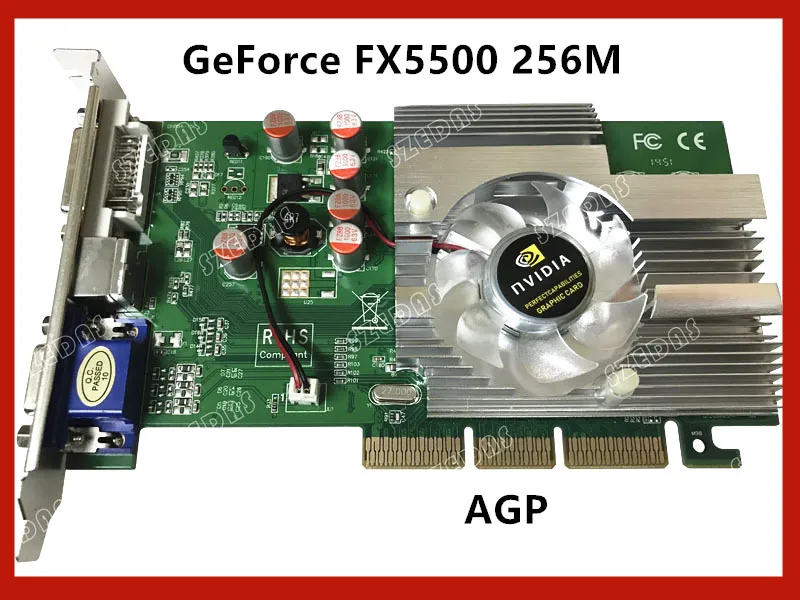

GeForce FX 5950 Ultra — март 2003, 74 Вт (сильно хуже Rageon 9800 Pro; немного быстрее Radeon 9600 Pro, но у последней мощность всего 18 Вт)
GeForce FX 5900 Ultra — май 2003, 59 Вт
GeForce FX 5900 XT — дек. 2003, 35 Вт
Остальные, более слабые GeForce FX series…

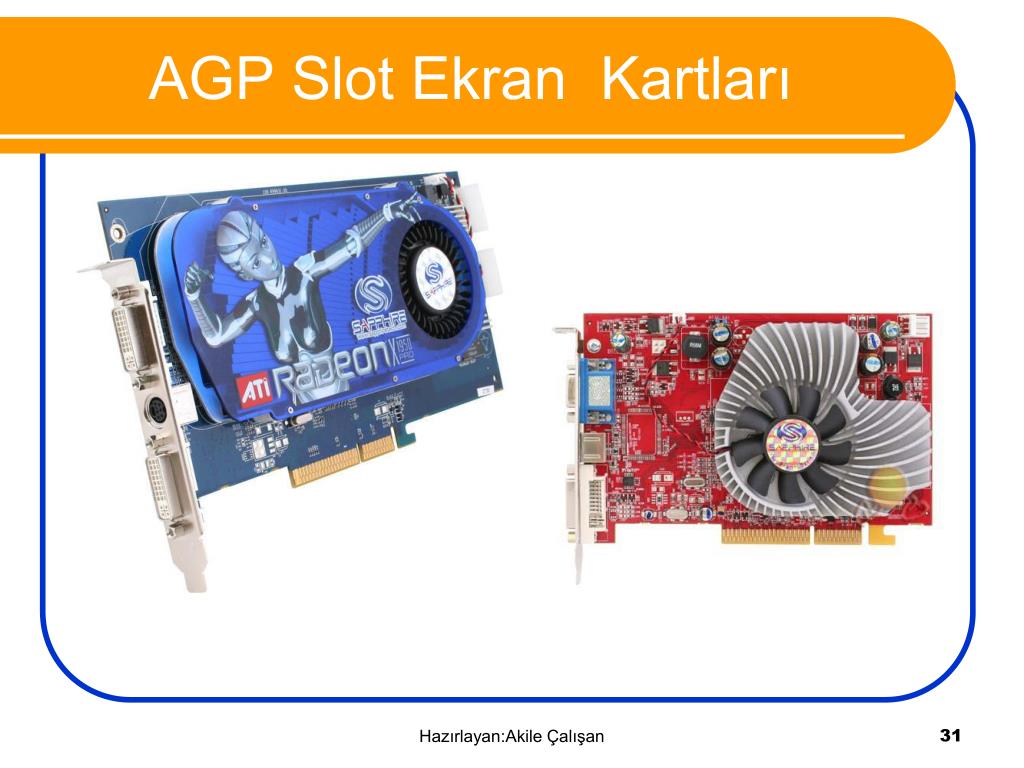

Теперь, допустим, нам досталась [найдена на помойке] материнская плата с AGP 4X или 8X слотом (они физически и по напряжению питания одинаковы). Одна из последних видеокарт под такие слоты выглядит так:

Sapphire Radeon HD 3450 512 MB AGP 8X. Релиз: янв. 2008 г.

«Ключ 1.5 В» — прорезь среди контактов видеокарты (и соответствующая ей перемычка в слоте) — расположен дальше от выходов [видеосигнала]. Это 8X видеокарта, но на будет работать и на 4x, просто уполовинится пропускная способность. Материнских плат с AGP 8x only не производилось.

Эта видеокарта сделана в целом для PCE-e, поэтому производитель на обратной стороне платы установил адаптер-переходник PCE-e — AGP (внутри розового квадрата):

Розовый пластырь

Надпись на чипе-переходнике и «розовый пластырь»:

PCI-e — AGP адаптер

Дыра в розовом пластыре сделана на заводе и у всех моделей последних AGP-карт так. Наверное, этот розовый пластырь защищает шибко торчащий чип от удара сбоку.

Вот список последних и самых мощных видеокарт для установки в слот AGP 8X или 4X:

Radeon HD 4670 AGP
Release Date: 17 Jul 2007
Architecture: R700 RV730 XT
Memory Speed: 800 MHz
Memory Type: GDDR3
Memory Bus: 128 Bit
Memory Bandwidth: 25.6 GB/sec
Core Speed: 750 MHz
GPU Technology: 55nm
Shader Processing Units: 320
Texture Mapping Units: 32
Render Output Units: 8
Texture Rate: 24 GTexel/s
Pixel Rate: 6 GPixel/s
Max Digital Resolution (WxH): 2560×1600
Max Power: 59 Watts
Подробнее… (выбирать сверху 2 видеокарты для сравнения)

Чуть менее мощные, производившиеся с интерфейсом AGP 8X/4X (а не только PCI-e):
Radeon HD 4650 AGP — сент. 2008, 48 Вт
Radeon HD 4350 AGP — сент. 2008, 20 Вт
Radeon HD 3850 AGP — янв. 2008, 75 Вт
Radeon HD 3650 AGP — янв. 2008, 65 Вт
Подробнее… (выбирать сверху 2 видеокарты для сравнения)

Какая видеокарта + процессор минимально нужны для проигрывания видео 1080p 30fps?ОГЛАВЛЕНИЕ

Декодирование WMV/VC-1/H.264 появилось в видеокартах, начиная с GeForce 7200 GS и Radeon HD 2000. Использование этих видеокарт означает, что центральный процессор может быть существенно разгружен, т.е. быть весьма старым. Точнее такой закон: при использовании видеокарт со встроенным H.264 декодером нужен процессор с тактовой частотой не ниже 1.5 ГГц. Например, отлично играeт 1080p-видео связка Radeon HD 2400 AGP + AMD Sempron 3000+ (1.8 GHz).

Если в видеокарте нет поддержки декодирования H.264, то нужен достаточно мощный центральный проц: 2.0-2.5 ГГц (одноядерный) для проигрывания хотя бы 720p. Для 1080p  частота ЦП должна быть не менее 3.2-3.8 ГГц (зависит от того P4 это или Celeron + от мощности видеокарты).

Карты от nVIDIA, которые поддерживают третье поколение аппаратного видео декодирования и полное ускорение для MPEG-1, MPEG-2, VC-1/WMV9 и H.264:
GeForce 8400 GS — декабрь 2007
GeForce 8200, 8300 — январь 2008
GeForce 9300M GS, 9300 GS, 9300 GE
GeForce 205, 210 — октябрь 2009
Серия GT, начиная с GeForce GT 220 и далее …
Серия GTS, начиная с GeForce GTS 250M и далее …
Серия GTX, начиная с GeForce GTX 465 (март 2010) и далее …

Карты от AMD/ATI c полной поддержкой декодирования видео:

Начиная с Radeon HD 2000 (июнь 2007) и далее (HD 2400, 2600, 3200, …), кроме HD 2900 (у этой нет декодирования видео совсем).

1. AGP — что такое, история развития, статья в Википедии.
2. Совместимость стандартов AGP — статья 2003 года, полный список видеокарт под слот AGP 2X.
3. Game-Debate — Сравнение тактико-технических характеристик любых двух видеокарт.
4. Список графических процессоров AMD — таблицы всех возможных вариантов видеокарт бренда Radeon от 3D Rage 1995 года до современных R9. В частности про упомянутые в статье AGP-карты: 4.4.1 Radeon R300 series — AGP (9xxx), 4.7.1 Radeon R600 series (HD 2xxx-3xxx), 4.8 Radeon R700 series — (HD 4xxx).
5. Декодирование HD-видео видеокартами — история развития, статья в Википедии про PureVideo.
6. AGP 3.0 — что нового? — статья 2002 года, про новые (для 2002-го) года видеокарты  AGP 8x NVIDIA GeForce4 MX440 и NVIDIA GeForce4 Ti4200
   .

---

CompHome | Видеокарта AGP

5/5 — (1 голос)

AGP (от англ. Accelerated Graphics Port, ускоренный графический порт) — поставим наиболее мощную видеокарту.

Но сначала основы.

Скорость порта

1х — передача 1 блока данных за один такт
2х — передача 2 блоков данных за один такт
4х — передача 4 блоков данных за один такт — около 1 Гб/с
8х — передача 8 блоков данных за один такт — около 2 Гб/с
это пиковые теоретические значения, в реальных видеокартах разница между 8х и 4х не более 10%.

На текущий момент в основном остались материнские платы с 4х/8х и 8х скоростями.

Мощность видеокарты во многих случаях производители не указывают. Но можно легко оценить:
— видеокарта без доп.питания <40 Вт (из стандарта AGP см. ниже)
— видеокарта с доп.питанием 4 пин FDD от 40 до 60 Вт
— видеокарта с доп.питанием 4 пин. HDD >60 Вт

Солидная часть контактов разъема AGP предназначена именно для подачи питания на видеокарту – это 3.3В, 5В и 12В. Максимальные токи потребления по линиям 3.3В, 5В и 12В, диктуемые спецификациями последней реинкарнации AGP, AGP 3.0, составляют 6А для линии 3.3В, 2А для линии 5В и 1А для 12В. Зная напряжения и максимальные токи, максимальное потребление видеокарты через разъем AGP подсчитать нетрудно – оно составляет примерно 41.8 Ватт.

Более скоростные видеокарты диктуют необходимость подачи дополнительного питания помимо AGP – длительная эксплуатация в предельных режимах не шла на пользу еще ни одному из компьютерных компонентов.

Сейчас наличие разъема для подключения дополнительного питания на топовых графических платах уже ни у кого не вызывает удивления. Эти разъемы, аналогичные разъемам питания жестких дисков или оптических приводов (на RADEON 9700/9500 – аналогичные разъему питания флоппи-дисководов) подают на плату питание по линиям 5В и 12В. Некоторые видеокарты имеют даже не один, а два таких разъема. Максимальные токи через такие разъемы могут составлять от 6.5А до 10А, в зависимости от того, как раз’ем установлен на плату – «стоя» или «лёжа». Соответственно, максимальное потребление видеокарт с одним дополнительным разъемом, вдобавок к тому, что может быть получено от AGP, может составить от 110.5 Ватт до 170 Ватт, а с двумя разъемами – от 221 до 340 Ватт.

Видеокарты с дополнительным питанием в самом разъеме называются AGP PRO (не путать с дополнительным разъемом питания на самой плате, см. выше)

Стандарты питания (напряжение на так называемом сигнальном разъеме):
— для 1х и 2х — 3,3 В
— для 4х — 1,5 В
— для 8х — 0.8 В

В результате всего этого зоопарка образовалось некое число разных разъемов. Да, для AGP существует 6 разъемов 🙂
AGP 1.0
AGP 2.0
AGP 3.0
AGP 1.0 PRO
AGP 2.0 PRO
AGP 3.0 PRO

Более подробно можно прочитать здесь
http://www.ixbt.com/video2/agp-standard.shtml

Смотрим, что у нас написано в инструкции к материнской плате:

Support 4x/8x, 1.5V only

Что это значит, какую видеокарту покупать? Покупать надо видеокарту, в которой указана спецификация 4х/8х, она нормально встанет в свой разъеме и будет работать только на скорости 4х. Режим 8х не включится, т.к. материнская плата для AGP поддерживает только 1,5 В и не поддерживает 0.8 В.

В линейках производителей существуют карты AGP вида:
256 Mb GDDR3 8x
512 Mb GDDR2 4x/8x
512 Mb GDDR3 8x

Преимущества в скорости GDDR3 в варианте 4x не будет, т.к. нужна более скоростная шина 8х. Нужно брать второй вариант с GDDR2 и 4х/8х.

Почему есть разница в названиях GDDR3 и DDR3? Маркетологи шутят 🙂
Память DDR3 — это оперативная память, ядро которой ОТЛИЧАЕТСЯ от DDR2. Память GDDR3 — это память для видеокарт и ее ядро НЕ ОТЛИЧАЕТСЯ от GDDR2! В варианте GDDR3 увеличена рабочая частота памяти и больше отличий от GDDR2 нет. Но да, GDDR3 будет побыстрее GDDR2.
На современных видеокартах PCI-E уже используется память GDDR5 (уже с другим ядром и другими базовыми характеристиками)

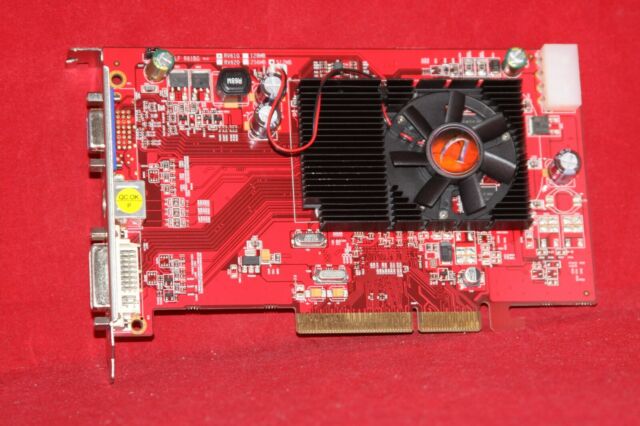

Посмотрим на основные параметры карт AGP, которые еще можно найти на рынке:

Параметры	1650	1950	2400	2600	3450	3650	3850	4350	4650	4670
Для работы видеокарты в режиме 4х материнская плата должна поддерживать сигнальное напряжение 1,5В, для работы в режиме 8х — напряжение 0.8В Просто красивой надписи «support 4x/8x» недостаточно.
Техпроцесс	90 нм	80 нм	55 нм	55 нм	55 нм	55 нм	55 нм	55 нм	55 нм	55 нм
Максимальное разрешение DVI	2560 х 1600	2560 х 1600			2560 х 1600		2560 х 1600		2560 х 1600
Частота GPU, Мгц	600						668			750
Память	GDDR2 512 / GDDR3 256	GDDR2 512 / GDDR3 512			GDDR2 512 / GDDR3 512		GDDR3 512		GDDR2 1024	GDDR3 1024
Разрядность шины памяти	128 bit	256 bit			64 bit		256 bit		128 bit	128 bit
Частота GDDR2		700 Мгц			800 Мгц
Частота GDDR3		700 Мгц			1000 Мгц		1660 Мгц			1333 Мгц
DirectX	9	9			10		10
Число контейнеров	12	36			40		320			320
Дополнительное питание	Molex FDD	Molex FDD			Molex FDD		6+2 pin PCI-E		6 pin PCI-E	Molex HDD

Видеокарты 2xxx, 3xxx и 4xxx родом из стандарта PCI-E, их приспособили для разъема AGP с использованием переходного моста RIALTO.  Этот мост преобразовывает потоки данных из PCI-E в формат AGP. Чип RIALTO размещается на обратной стороне печатной платы, которая в рабочем положении находится сверху.

Соответственно, такие видеокарты практически не используют питание с самого разъема AGP и не используют линию +5В. Ток по линии +12В для них требуется не менее 10А (сами видеокарты потребляют порядка 100Вт) — нужен соответствующий блок питания.

Итого есть два варианта для материнских плат с AGP:

1. Блок питания ~ 400Вт ATX 20 pin (т.е. 200Вт по линиям 3,3V & 5V и 200Вт на линию +12V) — выбираем Radeon X1950 Pro AGP 4x/8x 512Mb GDDR3

2. Если мы хотим получить максимум от разъема APG, выбираем Radeon HD 3850 AGP 4x/8x 512Mb GDDR3 — но дополнительно меняем блок питания на современный ~550Вт ATX 20+4 pin (по линиям +12V мощность не менее 400Вт и наличие разъема 6+2 pin питания видеокарты). Почему не 4ххх — несмотря на наличие 1Gb, шина памяти в два раза уже (128 bit против 256 bit) — по многим играм и тестам HD 3850 на первом месте по быстродействию.

Производителя карты лучше выбирать Sapphire (есть еще His, Powercolor и другие).

Аналогичных вариантов от чипов NVIDIA нет.

ВАЖНО: если к видеокарте AGP идет дополнительное питание — то лучше пусть это будет отдельный шлейф от блока питания. А уже на другой шлеф можно подключить HDD и оптический привод. Видеокарта 150 Вт (это порядка 30А по питанию 5В) и 2 HDD по 20 Вт (при пиковой нагрузке) — в итоге  может срабатывать защита на блоке питания, если видеокарта и диски захотят сразу сделать много полезного.

Как узнать, в каком режиме работает видеокарта AGP? Есть замечательная программа для настройки и контроля AGP — называется rivatuner. Идем в настройки, там есть диагностические отчеты — смотрим. Вуаля — карта работает в 8x — «8x выбран».
