Площадь в Автокаде/AutoCAD. Как в Автокаде посчитать площадь

Рассмотрим, как в Автокаде измерить площадь. В первую очередь, советую ознакомиться с видеоматериалом, в котором я рассматриваю рациональный способ определения/измерения площади для объектов любой формы. Суть данного подхода состоит в том, чтобы определить площадь штриховки в Автокаде, которая и будет соответствовать искомому параметру для нужного контура (см. урок про площадь в Автокаде 2014).

Как найти площадь в Автокаде стандартным способом?

Определить площадь в Автокаде можно с помощью стандартного инструмента, который расположен на вкладке «Главная» - панель «Утилиты» - ниспадающий список «Измерить» - команда «Площадь» (см. рис.).

После выбора команды следует указать точки по периметру фигуры. Значение площади отобразится в Журнале командной строки. Там же появится и периметр объекта. Площадь отображается в мм2. Позже рассмотрим, как ее переводить в м2.

Особый интерес представляют субопции команды «Площадь»:

    • оБъекты - для отображения площади нужно указать контур замкнутой фигуры;
    • Добавить площадь - позволяет подсчитывать площадь сразу нескольких объектов. Для этого нужно активировать данную субопцию, после чего здесь же обратиться к параметру «объекты» и в графическом поле выбрать замкнутые фигуры в нужном количестве.

ПРИМЕЧАНИЕ: Читайте, как в AutoCAD объединить объекты в цельные 2D примитивы.

  • Вычесть площадь - действие противоположное. Позволяет убрать объекты из ранее выбранных для подсчета общей площади.

Как изменить единицы измерения площади в AutoCAD/Автокад?

Как в Автокаде померить площадь - мы уже знаем, однако значения отображаются в мм2, а это не очень удобно. Чтобы перевести их в привычные м2, воспользуемся быстрым калькулятором.  В свободном месте графического пространства нажимаем ПКМ и выбираем «БыстрКальк» (см. рис.).

Журнал командной строки можно увеличить путем растягивания его границ с помощью мышки. Далее находим нужное значение площади/периметра, копируем его (Ctrl+C) и вставляем значение в калькулятор. Здесь следует немного поработать со списком «Преобразование единиц» (см. рис.).

Нажав на знак «+» возле «Преобразование единиц», нужно установить «Тип единиц», выбрав из списка «Площадь». Далее следует изменить значение поля «Преобразовать из» на «Квадратные миллиметры». Чтобы преобразуемое значение отобразилось в соответствующем поле, достаточно щелкнуть ЛКМ внутри этого поля (см. рис.).

При таком подходе преобразование единиц площади из мм2 в м2 выполняется автоматически.

Как узнать площадь в Автокаде через свойства объекта?

Подсчет площади в Автокаде выполняется автоматически и для стандартных замкнутых примитивов, таких как окружности, прямоугольники или, что намного интереснее, полилинии, создающей контур, данное значение можно посмотреть в палитре «Свойства» (горячая клавиша Ctrl+1).

ПРИМЕЧАНИЕ: Преобразование единиц площади из мм2 в м2 можно осуществлять путем вызова быстрого калькулятора, нажав на соответствующую кнопку в поле «Площадь» (см. рис.).

Сам принцип аналогичен вышеописанному.

Площадь в Автокаде 2013 и 2015. Есть разница?

Существенные изменения программа претерпела, начиная с 2009 версии (читать подробнее про версии AutoCAD). Поэтому площадь в Автокаде 2012-2015 версии, так же, как и 2009-2010, определяется по одному и тому же принципу, описанному выше.

Как видите, простейшие расчеты в Автокаде выполняются автоматически, а их значения можно посмотреть в свойствах объекта. Теперь вы знаете, как определить площадь в Автокаде и преобразовать это значение в удобные для вас единицы измерения.

Как измерить площадь в AutoCAD

Площадь в Автокаде – способы измерения, инструменты и настройки

При проектировании часто необходимо знать площадь объектов на чертеже. В Автокаде предусмотрена возможность посчитать площадь. При этом можно использовать несколько способов.

Палитра «Свойства»

Самый простой метод измерения площади в AutoCAD 2016, 2018 и других версиях.

Периметр искомой фигуры должен быть замкнутым. Минусом такого метода является малая динамичность расчётов, так как можно узнать площадь только одного объекта. При выделении нескольких, общая площадь не указывается.

Для вызова палитры «Свойства» существует несколько способов:

  1. Нажать клавиши Ctrlи 1.
  2. В ленте меню выбрать пункт «Сервис» или «Вид» в зависимости от настроек. Выпадет список, в нём выбрать подпункт «Палитры». Справа появится подменю, нажать в нём «Свойства».
  3. Кликнуть правой кнопкой мыши по свободному месту рабочего пространства Автокада и выбрать пункт «Свойства». В результате появится следующее меню:

Здесь во вкладке «Геометрия» или «Geometry» находится пункт «Площадь» или «Area». Выделив объект на чертеже, можно увидеть нужное значение.

Искомая величина определяется в мм 2

. Как перевести их в более удобные м 2 будет описано ниже.

Определить с помощью панели «Быстрые свойства»

Данный метод похож на предыдущий. Но после его использования площадь фигуры будет показываться сразу при выделении или создании объекта. Для активизации данного режима необходимо включить панель «Быстрые свойства» и настроить её. Находится она ниже командной строки и выглядит следующим образом:

Также возможно включить данную опцию нажатием клавиш Ctrl+Shift+P. При выделении объекта будет выскакивать следующее окно:

По умолчанию показаний площади нет в «Быстрых свойствах». Для включения этого параметра необходимо провести адаптацию следующим образом:

  • нажать на вкладку «Параметры», расположенную ниже кнопки закрытия меню, и выбрать строку «Адаптация»;
  • в появившемся окне проставить галочки в необходимых пунктах;
  • теперь при выделении объекта будет показан нужный параметр.

Минусом данного метода можно считать дополнительную нагрузку на компьютер. Поэтому целесообразно применять его по необходимости.

Опция «Площадь»

Если нужно измерить сумму площадей нескольких фигур, каждая из которых состоит из одного примитива или полилинии, то можно воспользоваться инструментом «Площадь» или «Area». Чтобы включить данную опцию, нужно следовать следующему алгоритму:

  1. Нажать на вкладке «Главная» кнопку «Измерить» и в ниспадающем списке выбрать пункт «Площадь».
  2. Также можно активировать этот инструмент, введя команду «area» в командной строке.
  3. Если нужно измерить площадь двух фигур, то в командной строке нужно выбрать последовательно два пункта: «Добавить площадь» и «Объект». В старых версиях Автокада этих команд может не быть внизу. Тогда можно выбрать их в контекстном меню
    , нажимая правую кнопку мыши. Нужные элементы окрасятся в зелёный цвет.
  4. В обратном случае, когда нужно убрать какую-либо фигуру, нужно выбрать «Вычесть площадь» и «Объект». Устраняемый элемент окрасится в красный цвет и общий показатель будет указан без него.

Штриховка элементов

Данный способ узнать площадь штрихковки а AutoCAD наиболее гибкий и позволяет работать не только с простыми примитивами, но и с фигурами, состоящими из отрезков, мультилиний. Порядок действий такой:

  1. Заштриховать необходимые элементы. Штрихуемые фигуры должны быть замкнутыми, иначе потеряется ассоциативность штриховки.

Ассоциативность означает, что с изменением размеров элементов меняется и площадь штриховки. Но если произойдёт разрыв контура, то штриховка перестанет меняться, а значит и значение будет указано неверно. Поэтому нужно быть осторожным и для изменения объекта использовать опцию «Растянуть».

  1. Выделить штриховку и активировать вкладку «
    Свойства
    », нажав Ctrl+ 1.
  2. В подменю «Геометрия» будет указан размер заштрихованной области.

Все размеры указаны в мм 2 . Для удобства их можно перевести в м 2 .

Изменение единицы измерения

Для перевода из мм 2 в м 2 в меню «Свойства» нажать на надпись «Площадь». Слева появится значок калькулятора.

Далее проделать следующее:

  • зайти в раздел «Преобразование единиц»;
  • указать тип поверхности;
  • выставить какие единицы нужно преобразовать, в данном случае мм 2 ;
  • показать в какие единицы будет переведено значение, например м 2 ;
  • в двух последних строках указываются значения до и после преобразования.

Расчет площади в AutoCAD

Иногда пользователи, работающие с различными чертежами в программе AutoCAD, сталкиваются с необходимостью расчета площади отдельных или нескольких элементов. Осуществить это можно с помощью двух встроенных инструментов, каждый из которых работает по особому алгоритму и подойдет в разных ситуациях. Сегодня мы хотим продемонстрировать примеры взаимодействия с каждой из этих двух функций, чтобы вы смогли подобрать оптимальный для себя вариант и использовать его при надобности выполнения расчетов.

Считаем площадь в AutoCAD

Вне зависимости от того, какой метод расчета будет выбран, результат всегда отобразится один и тот же, при этом можно быть уверенным, что он всегда будет правильным. Дополнительно следует учитывать, что стандартной единицей измерения в Автокаде выступают миллиметры, и число будет показано именно в этой величине. Поэтому важно отметить и конвертацию получившегося числа, о чем также будет рассказано далее.

Способ 1: Свойства объекта

Для начала давайте рассмотрим самый простой вариант. У вас имеется один примитивный объект, состоящий из полилиний, например, прямоугольник или произвольная фигура. Этот объект выступает в виде одного элемента, поэтому его площадь всегда отображается в свойствах. Ее просмотр осуществляется следующим образом:

  1. Отыщите тот самый объект в модуле «Модель».

Выделите его левым кликом мыши, чтобы он стал светиться синим цветом.

Затем щелкните по нему ПКМ и в контекстном меню выберите вариант «Свойства».

Если необходимо перевести миллиметры в другую величину, кликните по значению, а затем по появившемуся значку калькулятора.

В открывшемся окне разверните дополнительный раздел «Преобразование единиц».

Задайте параметры конвертирования, указав соответствующие значения.

Если этот расчет требуется произвести с объектом, состоящим из нескольких простых элементов, например, из полилинии и мультилинии, лучше узнать площадь штриховки, которая и будет соответствовать узнаваемому параметру. Вычисления происходят точно так же, но при этом выбирается штриховка, а о ее создании рекомендуем прочесть в другом материале на нашем сайте по ссылке далее.

Способ 2: Инструмент «Измерить»

Иногда требуется вычислить площадь сразу нескольких объектов, однако при переходе в свойства можно заметить, что нужное значение не отображается. В таком случае лучшим вариантом будет использование другого вспомогательного инструмента, расположившегося в разделе

«Утилиты».

    Выделите все необходимые элементы, чтобы они подсвечивались синим цветом.

Затем в ленте разверните раздел «Инструменты».

Здесь в категории «Измерить» выберите вариант «Площадь».

Обратите внимание на командную строку. Сейчас там будут отображаться параметры измерения. В первую очередь потребуется выбрать пункт «Добавить площадь».

Далее укажите пункт «Объект».

С помощью левого клика мышкой укажите все объекты, общая площадь которых и будет вычисляться.

Чуть выше командной строки теперь отобразится значение общей площади в миллиметрах. При надобности его можно довольно просто преобразовать в метры или сантиметры с помощью функции деления в любом калькуляторе.

Вот такие нехитрые способы позволят быстро измерить площадь одного или нескольких объектов чертежа в AutoCAD. Если вы только начинаете осваивать данное программное обеспечение и заинтересованы в получении обучающих материалов по другим темам, рекомендуем ознакомиться с отдельным общим материалом на нашем сайте, перейдя по указанной ниже ссылке.

Отблагодарите автора, поделитесь статьей в социальных сетях.

Как в Автокаде посчитать площадь

Знать площадь фигуры в Автокаде на разных этапах работы является необходимым условием создания проекта. Поэтому в этой статье рассмотрим, как в Автокаде измерить площадь, а также затронем основные нюансы, связанные с этим вопросом.

В первую очередь, советую ознакомиться с видео-материалом, в котором я рассматриваю специфический, но в то же время самый рациональный способ определения/измерения площади для объектов любой формы. Суть данного подхода, лежит в том, чтобы определить площадь штриховки в Автокаде, которая и будет соответствовать искомому параметру для нужного контура (см. урок про площадь в Автокаде 2014).

Как найти площадь в Автокаде стандартным способом?

Определить площадь в Автокаде можно с помощью стандартного инструмента, который расположен на вкладке «Главная» – панель «Утилиты» – вниз спадающий список «Измерить» – команда «Площадь» (см. рис.).

Итак, после выбора команды следует указать точки по периметру фигуру. Значение площади отобразится в Журнале командной строки. Там же появится и периметр объекта. Не пугайтесь столь большим значениям. Все дело в том, что площадь отображается в мм 2 . Немного позже рассмотрим, как ее переводить в м 2 .

Тут особый интерес представляют субопции команды «Площадь»:

    • о Б ъекты – для отображения площади нужно указать контур замкнутой фигуры;
    • Д обавить площадь – позволяет подсчитывать площадь сразу нескольких объектов. Для этого, нужно активировать данную субопцию, после чего здесь же обратиться к параметру «объекты» и в графическом поле выбрать замкнутые фигуры в нужном количестве.

ПРИМЕЧАНИЕ : Читайте про то, как в AutoCAD объединить объекты в цельные 2D примитивы.

  • В ычесть площадь – действие противоположное. Позволяет убрать объекты из ранее выбранных для подсчета общей площади.

Как изменить единицы измерения площади в AutoCAD/Автокад?

Итак, как в Автокаде померить площадь мы уже знаем, однако, значения отображаются в мм 2 и это не очень удобно. Для того чтобы перевести их в привычные для нас м 2 , воспользуемся быстрым калькулятором. Для этого достаточно в свободном месте графического пространства нажать ПКМ и выбрать «БыстрКальк» (см. рис.).

Журнал командной строки можно несколько увеличить путем растягивания его границ с помощью мышки. Далее находим нужное значение площади/периметра, копируем его (Ctrl+C) и вставляем значение в калькулятор. Здесь следует немного поработать со списком «Преобразование единиц» (см. рис.).

Нажав на знак «+» возле «Преобразование единиц» нужно установить «Тип единиц», выбрав из списка «Площадь», а также изменить значение поля «Преобразовать из» на «Квадратные миллиметры». Чтобы преобразуемое значения отобразилось в соответствующем поле, достаточно просто щелкнуть ЛКМ внутри этого поля (см. рис.).

Как видите, при таком подходе преобразование единиц площади из мм 2 в м 2 выполняется автоматически.

Как узнать площадь в Автокаде через свойства объекта?

На самом деле, подсчет площади в Автокаде выполняется автоматически и для стандартных замкнутых примитивов, таких как окружности, прямоугольники или, что намного интереснее, полилинии, создающей контур, данное значение можно посмотреть в палитре «Свойства» (горячая клавиша Ctrl+1).

ПРИМЕЧАНИЕ : Преобразование единиц площади из мм 2 в м 2 можно осуществлять путем вызова быстрого калькулятора, нажав на соответствующую кнопку в поле «Площадь» (см. рис.). Сам принцип аналогичен вышеописанному.

Площадь в Автокаде 2013 и 2015. Есть разница?

Как рассказывалось ранее, существенных изменений программа претерпела начиная с 2009 версии (читать подробнее про версии AutoCAD). Поэтому площадь в Автокаде 2012-2015 версии, также как и 2009-2010, определяется по одному и тому же принципу, описанному выше.

Как видите, простейшие расчеты в Автокаде выполняются автоматически, а их значения можно посмотреть в свойствах объекта. Теперь вы знаете, как определить площадь в Автокаде и преобразовать это значение в удобные для вас единицы измерения.

Как определить площадь в Автокаде

Одним из обязательных условий успешной работы в программе AutoCAD является понимание того, как рассчитать или измерить площадь фигуры. Померить или узнать площадь (далее в сокращении «S» или «Area») можно у круга, эллипса, многоугольника, полилинии или 3D объекта, в зависимости от выбранного будет зависеть отображаемая информация:

  • «Круг» и «Разомкнутые фигуры» – «S» и длина окружности;
  • «Эллипс, замкнутый сплайн, многоугольник» – «S» и периметр;
  • «Полилиния» – «S», ограниченная осевой линией.

Стоит выделить три основных способа того, как можно посчитать площадь в Автокаде.

Площадь в Автокаде можно рассчитать несколькими способами

Через свойство объекта

Итак, как определить площадь в Автокаде? Так как площадь фигуры программа считает автоматически, посмотреть необходимые значения можно в палитре «Свойства», предварительно выделив нужную область.

  1. Для того чтобы открыть данное меню, нажмите «Ctrl+1».
  2. Далее, найдите раздел «Геометрия», там и будут указаны требуемые значения, но также в квадратных миллиметрах, для быстрого вызова калькулятора кликните по иконке «Калькулятор».

В качестве альтернативы можно воспользоваться панелью «Быстрые свойства», применяется по тому же принципу – выделить область и нажать на одноимённую кнопку на панели или комбинацию клавиш «ctrl+shift+p».

По умолчанию строки с нужными данными в меню «Быстрые свойства» нет, в связи с этим потребуется добавить её вручную, для этого:

  1. Откройте меню «Параметры», далее – «Адаптация».
  2. В открывшемся окне «Адаптация пользовательского интерфейса» в крайнем правом столбце в блоке «Геометрия» установите флажок в строке «Area».
  3. Нажмите «Применить» и «ОК».

Инструмент «Площадь»

  1. На панели выберите вкладку «Главная», далее «Утилиты», а в выпадающем списке нажмите «Измерить» и щёлкните по строке «Площадь».
  2. Далее, укажите все точки по периметру рисунка.
  3. В журнале командной строки находится значение и периметра, правда, по умолчанию указывается в квадратных миллиметрах.

Для того чтобы это изменить на более привычные для работающих с объёмными объектами квадратные метры, правой кнопкой мышки вызовите всплывающее меню и выберите «БыстрКальк». Далее, в строку ввода скопируйте полученные раннее цифры и перейдите в раздел «Преобразование единиц».

Теперь отметьте следующее:

  • «Тип единиц» – «Площадь»;
  • «Преобразовать из» – «Квадратные миллиметры»;
  • «Преобразовать в» – «Квадратные метры»;
  • в завершение нажмите на кнопку «Применить».

Для сохранения последних измерений используйте переменную «AREA», для периметра «PERIMETER».

Использование штриховки

Данный способ максимально прост и является самым популярным среди пользователей программы Автокад, потому что требуется выполнить лишь следующие действия:

  1. Заполните штриховкой область. Штриховка должна наноситься на какой-то определённый объект. Если же штриховкой будут заполнены несколько фигур или областей, «S» суммируется. Это к слову, ответ к вопросу о том, как узнать или как найти площадь нескольких фигур сразу. Выбор штриховки, её внешний вид и остальные параметры подбираются лично вами, на точность определения они никак не влияют.
  2. Вызовите уже упомянутое ранее «Свойство», нажав «ctrl+1».
  3. И всё в том же блоке «Геометрия» и можно ознакомиться с подсчётами площади штриховки, заполняемой фигуры или объектов.

Полезные команды и переменные

Полезные команды и переменные:

  • «БЫСТРКАЛЬК» – вызов калькулятора;
  • «ДИСТ» – для определения расстояния между точками;
  • «DISTANCE» – для хранения значений, полученных с применением не особо сложной команды «ДИСТ»;
  • «ИЗМЕРИТЬГЕОМ» – для измерения расстояния выделенных объектов или точек;
  • «ОКНОСВ» – для вызова свойств объектов;
  • «AUPREC» – управление точностью отображения координат;
  • «МАСС-ХАР» – для проведения расчётов массовых характеристик 2D областей или 3D тел.

Тем, у кого всё же остались теоретические сомнения о том, как вычислить площадь в Автокаде, следует проверить их на практическом применении, где можно будет убедиться, что все эти действия элементарны.

Как рисовать в футах и ​​дюймах в AutoCAD? - Вокруг-Дом

Чтобы нарисовать в футах и ​​дюймах в AutoCAD, перейдите Утилиты рисования раздел тогда Единицы, Отсюда вы можете изменить тип на архитектурный, Вы также можете установить желаемую точность в долях дюйма. Установка архитектурных единиц чертежа влияет на любую команду, для которой требуется длина или размер, а также на команды, которые измеряют. Изменение единиц чертежа не изменит измерения того, что вы уже нарисовали, - это повлияет только на то, как оно отображается вам, составителю.

Пользовательский интерфейс по умолчанию

Как изменить единицы измерения в футах и ​​дюймах в AutoCADcredit: Тим Эшвуд

Шаг 1

Нажмите на AutoCAD Icon в верхнем левом углу интерфейса AutoCAD.

Шаг 2

Нажмите на Утилиты рисования раздел.

Шаг 3

Нажмите Единицы.

Шаг 4

Нажмите раскрывающееся меню ниже Тип и выберите архитектурный.

Шаг 5

Нажмите Хорошо подтвердить изменение.

Классический пользовательский интерфейс

Как перейти в футы и дюймы в классическом пользовательском интерфейсе AutoCAD. Кредит: Тим Эшвуд

Если вы используете классический пользовательский интерфейс AutoCAD или версию AutoCAD, в которой нет интерфейса в виде ленты, используйте альтернативный метод для изменения единиц отображения.

Шаг 1

Нажмите на Формат заголовок меню в верхней части интерфейса.

Шаг 2

Нажмите на Единицы опция меню.

Шаг 3

Теперь вы сталкиваетесь с одним и тем же окном чертежных блоков, которое является универсальным для всех версий AutoCAD. Нажмите раскрывающееся меню ниже Тип и выберите архитектурный.

Шаг 4

Нажмите Хорошо подтвердить изменение.

UNITS Command

Использование команды UNITS для открытия окна чертежных блоков. Кредит: Тим Эшвуд

Независимо от версии AutoCAD, которую вы используете, вы можете перейти прямо к окну чертежа, используя команду UNITS.

Шаг 1

Тип ЕДИНИЦЫ в командной строке AutoCAD.

Шаг 2

Н

Выбор единиц измерения в AutoCAD

  1. Программирование
  2. AutoCAD
  3. Выбор единиц измерения в AutoCAD

Билл Фейн

AutoCAD чрезвычайно гибок в отношении единиц чертежа; это позволяет вам иметь их по вашему . Обычно вы выбираете тип единиц, которые вы обычно используете, чтобы говорить о том, что вы рисуете: футы и дюймы для здания в Соединенных Штатах, миллиметры для почти всего почти во всем остальном мире и так далее.

Говоря о миллиметрах, вот еще один выбор, который вам нужно сделать еще до того, как вы выберете свои единиц измерения - и это ваша система измерения .

Большая часть мира отказалась от местных систем измерения несколько поколений назад. Даже широко распространенные системы, такие как имперская система, в основном отошли на второй план (как и их движущая сила, Британская империя) - за исключением, конечно, Соединенных Штатов, где футы, дюймы, фунты, галлоны и градусы - Фаренгейт по-прежнему правит.

Убедитесь, что все согласны с используемыми единицами измерения. НАСА однажды разбило очень дорогой космический зонд на Марс из-за смешения имперских и метрических систем.

Во время настройки чертежа вы выбираете настройки для длины , единиц (для измерения линейных объектов и расстояний) и угла , единиц (для измерения углов между непараллельными объектами или точками на дугах или окружностях) в диалоговом окне «Единицы чертежа». Типы единиц длины в AutoCAD следующие:

  • Архитектурные единицы измерения основаны на футах и ​​дюймах и используют дроби для представления долей дюйма: например, 12′3 1/2 ″.Базовая единица измерения - дюйм, если не указано иное, поэтому, если вы введете число вроде 147,5, AutoCAD поймет, что это 12′3 1/2 ″.
  • Десятичные единицы - это безразмерные единицы , то есть они не основаны на какой-либо конкретной реальной единице. В десятичных единицах каждая единица на чертеже может представлять дюйм, миллиметр, парсек, фарлонг, сажень, локоть (если вы строите ковчеги на случай, если наступит дождливый день) или любую другую единицу измерения. меры, которые вы сочтете подходящими, от датских эленов до швейцарских золлей.Например, 15.5.
  • Техника Единицы измерения основаны на футах и ​​дюймах и используют десятичные дроби для представления частей: например, 12′3,5 ″.
  • Дробные единицы , как и десятичные единицы, безразмерны и показывают значения в виде дробей, а не десятичных чисел: например, 15 1/2.
  • Единицы Scientific , также без единиц измерения и показывающие значения как экспоненты, используются для рисования действительно крошечных или очень больших объектов. Если вы разрабатываете молекулы или галактики, это тип единицы для вас.Примеры: 15.5E + 06 (15 500 000) и 15.5E – 06 (0,0000155).
Диалоговое окно "Единицы чертежа". Типы угловых единиц

AutoCAD следующие:

  • Десятичные градусы показывают углы как десятичные числа, и с ними, безусловно, легче всего работать, если ваш вид работы это позволяет.
  • Градус / Мин / Сек основан на старом стиле деления градуса на минуты и минут на секунды. Однако секунд недостаточно для отображения точных возможностей AutoCAD, поэтому секунды можно разделить на десятичные дроби.На стандартной клавиатуре нет символа градуса, поэтому AutoCAD использует строчную букву d. Например, 45d30′10,7249 ″. Одна морская миля (6076 футов) составляет приблизительно 1 угловую минуту долготы на экваторе. Дэвид Леттерман однажды сказал, что экватор настолько длинный, что однажды он достигнет земного шара.
  • Грады и Радианы математически красивы, но не используются широко в черчении. В круге 400 градов и 2 * пи (6,2831…) радиан.
  • Surveyor’s Units Тип аналогичен градусам / мин / сек, но использует квадранты (четверть круга), а не целый круг. Угол в градусах / мин / сек может быть равен 300d0′.00 ″, в то время как тот же угол в Surveyor's Units будет представлен как S 30d0′0.00 ″ E.

Скорее всего, вы будете использовать следующие типы единиц: десятичные, архитектурные и десятичные градусы. Вы узнаете или вам сообщат, нужно ли вам использовать один из других типов.

AutoCAD всегда работает внутренне с точностью до 16 разряда.При изменении типа единиц изменяется только способ отображения значений с округлением до нужного значения. Например, строка, состоящая из 15.472563 десятичных единиц, будет отображаться как 12 ″ 3 1/2 ″ при изменении единиц на архитектурные. Фактическая длина - и любые вычисления, основанные на ней - остаются на уровне 15,472563 и не изменяются до 15,5 дюймов.

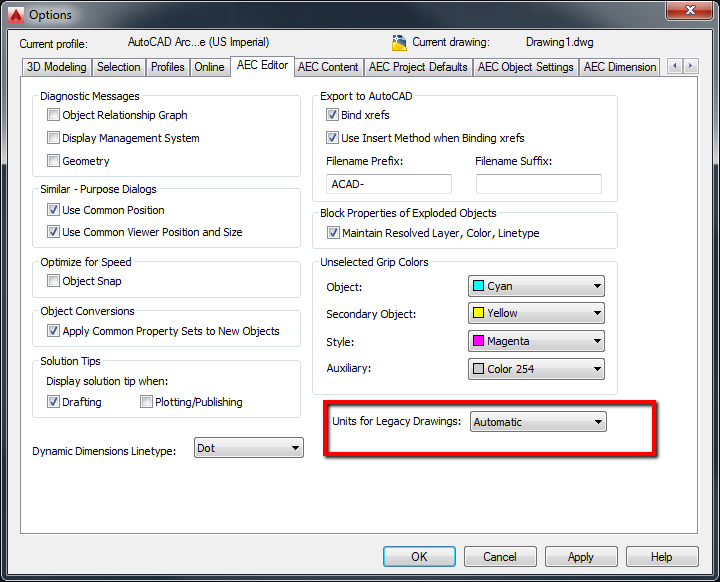

Когда вы используете на чертеже типы линий и штриховку, для AutoCAD важно, использует ли чертеж британскую (дюймы, футы, мили и т. Д.) Или метрическую (миллиметры, метры, километры и т. Д.) Систему единиц измерения. мера.Системные переменные MEASUREINIT и MEASUREMENT определяют, масштабируются ли типы линий и образцы штриховки, которые AutoCAD предлагает вам на выбор, с учетом дюймов или миллиметров в качестве единиц печати.

Для обеих переменных значение 0 (ноль) означает дюймы (то есть чертеж в британских единицах измерения), тогда как значение 1 означает миллиметры (то есть чертеж в метрических единицах). Если вы начнете с соответствующего чертежа шаблона, значения системных переменных будут установлены правильно, и вам даже не придется об этом думать.

Так почему здесь две переменные? Просто. MEASUREINIT (сокращение от : начальное измерение ) устанавливает значение по умолчанию для всех новых чертежей, а MEASUREMENT изменяет значение для текущего чертежа.

AutoCAD автоматически устанавливает систему измерения в соответствии с вашей страной при установке, но ее можно изменить.

Об авторе книги

Билл Фейн много лет был дизайнером дверных ручек.Затем, в 1996 году, он начал преподавать механическое проектирование, включая курсы по AutoCAD, Inventor, SolidWorks и проектированию машин. Используя AutoCAD с момента дебюта версии 2.17g в 1986 году, Билл читал лекции по широкому кругу предметов AutoCAD и Inventor в университете Autodesk с 1995 по 2012 год. Он много писал для журнала CADalyst .

Как установить единицы чертежа в AutoCAD 2014

  1. Программирование
  2. AutoCAD
  3. Как установить единицы чертежа в AutoCAD 2014

Билл Фейн, Дэвид Бирнс

После того, как вы определитесь с масштабом чертежа и размером листа , вы готовы настроить свой чертеж в AutoCAD 2014. Выполните следующие действия, чтобы установить линейные и угловые единицы, которые вы хотите использовать в новом чертеже:

  1. Нажмите кнопку «Приложение» и выберите «Единицы измерения» в группе «Утилиты рисования».

    Откроется диалоговое окно «Единицы чертежа».

  2. Выберите тип линейной единицы из раскрывающегося списка Тип длины.

    Выберите тип представления единицы, который подходит для вашей работы. Технические и архитектурные единицы отображаются в футах и ​​дюймах; другие типы единиц не привязаны к какой-либо конкретной единице измерения.Вы решаете, представляет ли каждая единица миллиметр, сантиметр, метр, дюйм, фут или что-то еще. Ваш выбор намного проще, если вы работаете в метрической системе: выберите Десятичные единицы.

    AutoCAD может думать в дюймах ! Если вы используете инженерные или архитектурные единицы (футы и дюймы), AutoCAD интерпретирует любое расстояние или координату, которые вы вводите, как дюйма . Вы должны использовать символ ’(апостроф) на клавиатуре, чтобы указать число в футах вместо дюймов.Использование символа ”для обозначения дюймов не требуется, но допустимо.

  3. В раскрывающемся списке «Точность длины» выберите необходимый уровень точности, когда AutoCAD отображает координаты и линейные измерения.

    Параметр «Точность длины» определяет, насколько точно AutoCAD отображает координаты, расстояния и подсказки в некоторых диалоговых окнах. Например, в разделе «Координаты» строки состояния отображаются текущие координаты перекрестия с использованием текущей точности.

    Параметры линейной и угловой точности влияют только на отображение AutoCAD координат, расстояний и углов в строке состояния, в диалоговых окнах, а также в областях командной строки и всплывающих подсказок динамического ввода.

    Для чертежей, хранящихся в виде файлов DWG, AutoCAD всегда использует с максимальной точностью для хранения местоположения и размеров всех объектов, которые вы рисуете, независимо от того, сколько десятичных знаков вы выбираете для отображения в диалоговом окне «Единицы чертежа». Кроме того, AutoCAD предоставляет отдельные настройки для управления точностью размерного текста.

  4. Выберите тип угловой единицы из раскрывающегося списка «Тип угла».

    Десятичные градусы и градусы / мин / сек являются наиболее распространенными вариантами.

    Флажок «По часовой стрелке» и кнопка «Направление» предоставляют дополнительные параметры измерения углов, но вам редко придется менять настройки по умолчанию: если вы не геодезист, измеряйте углы против часовой стрелки и используйте восток в качестве направления 0 градусов.

  5. В раскрывающемся списке «Точность угла» выберите необходимую степень точности при отображении в AutoCAD угловых измерений.

  6. В области «Масштаб вставки» выберите единицы измерения для этого чертежа.

    Выберите для этого чертежа базовую единицу - то есть реальное расстояние, представленное одной единицей AutoCAD.

    Диалоговое окно «Единицы чертежа AutoCAD (но не AutoCAD LT)» включает область «Освещение», в которой можно указать тип единицы измерения, который будет использоваться для измерения интенсивности фотометрических источников света.

  7. Нажмите ОК, чтобы закрыть диалоговое окно и сохранить настройки.

Об авторе книги

Билл Фейн - сертифицированный инструктор авторизованного учебного центра Autodesk, имеющий 12 патентов США. Он провел всю жизнь в инженерной сфере. Дэвид Бирнс начал свою карьеру рисования с карандаша и Т-образной формы. Он преподавал AutoCAD в течение 15 лет и написал пять предыдущих выпусков AutoCAD для чайников .

единиц изменения показаны в размерах - английская система мер

Проблема

Вам необходимо изменить единицы измерения, отображаемые в размерах сайта, размещенных на вашем чертеже.

Например:

  • Вы работаете в десятичных футах, но вам нужно указать размер, показывающий архитектурные дюймы, или
  • Вы работаете в архитектурных дюймах, но вам необходимо указать размер, показывающий десятичные футы.

Шаги, описанные на этой странице, включают внесение изменений в размерный стиль Land F / X по умолчанию (DimStyle). Дополнительную информацию о настройке размеров см. На страницах нашей документации по размерным стилям (DimStyles) и настройкам DimStyle.

Ваши размеры указаны неверно, но правильно указаны на панели свойств? Решение>

Решение

Измените единицы измерения на архитектурные дюймы при работе с чертежом в десятичных футах

Поместите несколько размеров Land F / X на чертеж в десятичных футах.

Введите DIMSTYLE в командной строке и нажмите . Введите .

В Диспетчере размерных стилей выберите стиль FX-SDIM (#) . Затем нажмите Изменить .

В диалоговом окне « Изменить размерный стиль » внесите следующие изменения:

  • Формат блока: выберите в меню Architectural .
  • Суффикс: Удалить любой текст из этого поля.
  • Масштабный коэффициент: Введите 12 (или 12,0 , 12,00 , 12,0000 и т. Д., В зависимости от установленной точности)

Нажмите ОК .

Закройте Диспетчер размерных стилей.

Теперь ваши размеры должны отображаться в точных футах и ​​дюймах.

Измените единицы измерения на десятичные футы при работе на архитектурном чертеже в дюймах

Поместите несколько размеров Land F / X на архитектурный чертеж в дюймах.

Введите DIMSTYLE в командной строке и нажмите . Введите .

В Диспетчере размерных стилей выберите стиль FX-SDIM (#) . Затем нажмите Изменить .

В диалоговом окне « Изменить размерный стиль » внесите следующие изменения:

  • Формат единиц: выберите в меню Decimal .
  • Точность: Необязательная настройка, но мы рекомендуем выбрать 0,00 .
  • Десятичный разделитель: Выберите "." (Период) .
  • Округлить: Необязательная настройка, но мы рекомендуем 0 ".
  • Суффикс: Необязательный параметр, но мы рекомендуем ввести здесь апостроф ( ') для обозначения футов.
  • Масштабный коэффициент: Введите 1/12 и нажмите Введите . AutoCAD рассчитает десятичный коэффициент преобразования.

Нажмите ОК .

Закройте Диспетчер размерных стилей.

Теперь ваши размеры должны отображаться в точных десятичных футах.

Единица измерения - Простая английская Википедия, бесплатная энциклопедия

Единицы измерения предоставляют стандарты , так что числа наших измерений относятся к одному и тому же. Измерение - это процесс, который использует числа для описания физической величины. Мы можем измерить, насколько большие вещи, насколько они теплые, насколько они тяжелые, а также множество других функций.

Например, метр - это стандартная единица измерения длины.До 1982 года оно определялось как расстояние между двумя маркерами на специальной рейке. Теперь ученые определяют метр, используя скорость света. Сказать, что что-то имеет длину два метра, означает, что это ровно в два раза больше, чем длина стержня, используемого для определения метра.

В прошлые века в разных странах использовалось много разных единиц измерения. Сегодня большинство единиц измерения относятся к одной из трех систем:

Две старые, британская имперская система и тесно связанная с ней обычная система США, используют ногу как меру длины, фунт как меру веса, а второй - как меру времени.Они также используют другие единицы. Количество меньших единиц, из которых состоят большие единицы в этих двух системах, варьируется: например, 12 дюймов в футе и 16 унций в фунте.

Самая новая и наиболее используемая из трех систем - это метрическая система или система СИ, в которой используется 10, 100 или 1000 единиц меньшего размера для создания большей. Например, в одном метре 100 сантиметров или в килограмме 1000 граммов. Эта система использует метр для длины и килограмм для массы.

Обычное неметрическое измерение времени не следует этому шаблону.Второй является основой для измерения времени, и он основан на шестидесятеричной системе счисления: 60 секунд составляют одну минуту, а 60 минут составляют один час.

Свойство измеряемой вещи выражается в количестве единиц измерения. Число имеет смысл только тогда, когда указана единица измерения.

Например, Эйфелева башня в Париже, Франция, имеет высоту 300 метров (980 футов). [1] То есть расстояние от верха до низа Эйфелевой башни составляет 300 метров.Свойство измеряемой Эйфелевой башни - это расстояние. Было измерено 300. 300 из которых? Единица измерения - метр.

Стандарты - это специальные объекты, которые используются для проведения измерений. Метр - пример стандарта. Когда вы измеряете что-либо с помощью измерительной линейки, вы можете сравнить это измерение с чем-либо еще, что также измеряется с помощью измерительной линейки. Это упрощает измерения и упрощает сравнение результатов измерений.

В науке, медицине и технике используются меньшие единицы измерения для измерения мелких вещей с меньшими ошибками.Большие предметы легко измерить, используя большие единицы измерения. В астрономических измерениях, таких как ширина галактики, используются световые годы и парсеки.

Для малых измерений, таких как масса атома, используются специальные единицы измерения.

Во всем мире используется множество различных стандартов и единиц измерения. Некоторые стали менее использоваться в 19 и 20 веках.

Метрическая система [изменить | изменить источник]

Метрическая система - это система измерения, используемая в большинстве стран мира.Ее также называют Международной системой единиц или СИ.

Единицы измерения в метрической системе включают:

  • Единицей измерения объема является литр. Он используется для измерения количества жидкости. Миллилитр (сокращенно мл ) - это количество жидкости, которое заполнит куб размером 1 сантиметр с каждой стороны. Один литр жидкости заполнит куб размером 10 см с каждой стороны.
  • Единицей массы является килограмм. Килограмм ( кг, ) - это масса 1 литра воды (при температуре 4 ° C или 39 ° F и 1,013.Давление 25 кПа или 146,959 фунтов на квадратный дюйм). 1 грамм ( г ) - это масса 1 миллилитра воды при 4 ° C (39 ° F). Метрическая тонна составляет 1000 килограммов или миллион граммов.

Британские единицы [изменить | изменить источник]

Имперские единицы были определены в Соединенном Королевстве в 1824 году. Эти единицы были основаны на аналогичных единицах, которые использовались до 1824 года. Имперские единицы использовались в странах, которые были частью Британской Империи. Хотя многие из этих стран, включая Соединенное Королевство, официально приняли СИ, старая система единиц все еще используется.

единиц измерения в США [изменить | изменить источник]

Стандартные единицы измерения США - официальные единицы, используемые в США. Они похожи на британские имперские единицы, а также основаны на единицах, используемых в Соединенном Королевстве до независимости США. Некоторые подразделения отличаются от британских. Например, в имперской пинте 20 имперских жидких унций, а в американской пинте - 16 американских жидких унций. Кроме того, жидкая унция США немного больше имперской жидкой унции.В результате пинты и галлоны США меньше английских пинт и галлонов. В Соединенных Штатах метрическая система является законной для торговли с 1866 года, но другие измерения, такие как галлон, дюйм и фунт, все еще широко используются.

Имперские и американские единицы измерения включают:

  • Длина - дюйм ( в ), фут ( футов, ), ярд ( ярда, ) и миля.
    • 1 фут = 12 дюймов
    • 1 ярд = 3 фута (множественное число футов) = 36 дюймов
    • 1 миля = 1760 ярдов = 5280 футов
  • Объем США - жидкая унция США ( жидких унций ), чашка США ( cp ), пинта США ( pt ), кварта США ( qt ) ) и галлон США ( галлона ).
    • 1 чашка США = 8 жидких унций США
    • 1 пинта США = 2 чашки США = 16 жидких унций США
    • 1 кварта США = 2 пинты США = 4 чашки США = 32 жидкие унции США
    • 1 галлон США = 4 кварты США = 8 пинт США = 16 чашек США
  • Вес и масса - унция ( унции, ), фунт ( фунта, ) и камень ( st ).
    • 1 фунт = 16 унций
    • 1 камень = 14 фунтов

Унции для веса и объема различаются.Даже при измерении воды количество унций веса не совпадает с количеством жидких унций.

Преобразование между системами [изменить | изменить источник]

Метрическая система по США
  • 1 метр = 1,09 ярда = 39,37 дюйма.
  • 1 литр = 33,3 жидких унций = 1,76 пинты = 0,26 галлона США.
  • 1 килограмм = 35,32 унции = 2,2 фунта
США в метрических единицах
  • Длина
    • 1 дюйм = 2,54 сантиметра
    • 1 фут = 30.48 см
    • 1 ярд = 0,9144 метра
    • 1 миля = 1,609344 километра
  • Объем
    • 1 жидкая унция = 29,6 миллилитра
    • 1 пинта = 473,1 миллилитра
    • 1 галлон = 3,79 литра
    • 1 чашка = 236,55 миллилитра
  • Масса
    • 1 унция = 28,35 грамма
    • 1 фунт = 0,45359237 килограмма

Единица времени - секунда. Минута (60 секунд) и час (60 минут или 3600 секунд) - большие единицы.День определяется как 24 часа, но вращение Земли замедлилось. Разница корректируется в конце нескольких лет с помощью так называемой дополнительной секунды. Неделя (7 дней) и месяц также являются стандартными единицами.

Единица измерения, применяемая к деньгам, называется расчетной единицей. Обычно это валюта, выпущенная страной. Например, в США используются доллары. Каждый доллар составляет 100 центов. Соединенное Королевство использует фунты. Каждый фунт равен 100 пенни или пенсу. Европейский Союз использует евро.В евро 100 центов.

Единицы измерения электричества, магнетизма и излучения в основном изобрели в 19 веке, когда ученые научились их измерять. Большинству из них изначально были даны имперские системы, но сегодня для них обычно используются метрические системы.

  1. ↑ Также можно сказать: «Высота Эйфелевой башни 300 метров».

Методы измерения - Видеоурок по AutoCAD

Обзор Стенограммы Файлы упражнений Просмотр в автономном режиме

Детали курса

После того, как вы измерили доступную площадь на своем предприятии, следующим шагом в автоматизированном управлении помещениями (CAFM) будет преобразование ее в определенные пространства с назначенным использованием: офисы, ванные комнаты, лаборатории, электрические шкафы и т. Д.В этом курсе показано, как использовать AutoCAD, флагманскую платформу САПР Autodesk, для управления пространством. Следуйте за Шоном Брайантом, который шаг за шагом проведет вас через реальный проект CAFM, позволяя вам учиться в своем собственном темпе, развивая свои навыки по ходу дела. Он показывает, как настраивать чертежи, определять пространства с помощью полилиний, настраивать таблицы пространств для размещения ваших данных и аннотировать чертежи этими данными. К концу курса вы сможете экспортировать информацию об управлении пространством в такие приложения, как Microsoft Excel, чтобы вы могли анализировать данные в табличном формате.

Инструктор

  • Шон Брайант

    Шон Брайант - сертифицированный инструктор Autodesk по AutoCAD и Revit Architecture.Шон обладает знаниями в области продаж, поддержки и технической поддержки, управленческими навыками в области САПР и 30-летним опытом работы в отрасли. Он работал консультантом, тренером, менеджером и пользователем, и все это помогло ему развить разнообразные навыки. Его карьера включала 18 лет работы консультантом и инструктором по САПР, BIM и управлению объектами, а первые годы его карьеры САПР были связаны с продажами, предпродажной подготовкой и развитием бизнеса. Он также имеет опыт работы в качестве менеджера / пользователя САПР. Шон был директором совета директоров Autodesk User Group International (AUGI), а также является автором авторитетного блога по САПР Not Just Cad! Он является опытным спикером Autodesk University (AU) и был экспертом по AutoCAD в первом Autodesk University в Лондоне в июне 2017 года.Он также является наставником спикеров Autodesk University, AutoCAD Influencer и участником программы Autodesk Expert Elite. Шон живет в Норвиче в Великобритании и является владельцем и директором CADFMconsultants Limited.

    Узнать больше Видеть меньше

Навыки, описанные в этом курсе

Зрители этого курса

12 308 человек смотрели этот курс

Связанные курсы

Добро пожаловать

«

- [Закадровый голос] Мы начинаем новую главу в нашем курсе AutoCAD Facility Management 102: Space Management.Теперь мы рассмотрим определение областей нашего пространства и то, как мы на самом деле определяем площадь, но, что более важно, единицы измерения и то, как мы используем эти области, когда мы на самом деле работаем с управлением объектами в AutoCAD. Вы увидите, что у нас открыт новый рисунок. Это файл 00_GND_FM_SPACEAREAS.dwg. Вы можете найти это в своих файлах упражнений Lynda.com для загрузки. Как и в предыдущих главах, то, что мы сделали, это то, что мы указали на чертеже общего вида как на план объекта. Если вы перейдете на вкладку «Вставка» на ленте, и я просто нажму здесь маленькую стрелку, появится палитра внешних ссылок, показывающая FP, переименованный чертеж плана объекта.Если я наведу на это указание, вы увидите, что чертеж - это 00_GND_GA_SPACEAREAS.dwg. Мы указали это на чертеже FM, переименовав его в FP исключительно для нашего управления слоями. Итак, если я закрою внешний ...

Практикуйтесь во время обучения с файлами упражнений

Загрузите файлы, которые инструктор использует для проведения курса.Следуйте инструкциям и учитесь, наблюдая, слушая и практикуя.

Скачайте курсы и учитесь на ходу

Смотрите курсы на мобильном устройстве без подключения к Интернету. Загрузите курсы с помощью приложения LinkedIn Learning для iOS или Android.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
