Цифровая фотокамера — это… Что такое Цифровая фотокамера?

Цифровой фотоаппарат — устройство, являющееся разновидностью фотоаппарата, в котором светочувствительным материалом является матрица или несколько матриц, состоящая из отдельных пикселей, сигнал с которых представляется, обрабатывается и хранится в самом аппарате в цифровом виде.

Fujifilm FinePix S9000

Несмотря на функциональное сходство, цифровые видеоустройства самого разного назначения, такие как камеры видеонаблюдения и веб-камеры, фотоаппаратами обычно не называются, если не позволяют сохранить снимки в самом устройстве или на вставленном в устройство носителе информации.

Классификация

В ряде случаев современная видеозаписывающая аппаратура имеет функции получения статических снимков, а значительная доля устройств, называемых цифровыми фотоаппаратами, умеет осуществлять запись видеоизображения и звука и выводить видеосигнал в телевизионном формате.

Поэтому граница между видео- и фотооборудованием в цифровую эпоху в достаточной степени условна и определяется скорее тем, какие задачи ставит оператор, нежели тем, какова функциональная «начинка» камеры.

Цифровые фотоаппараты можно поделить на несколько классов:

  • Фотоаппараты со встроенной оптикой:
    • Компактные ( «мыльница» традиционных размеров). Характеризуются малыми размерами и весом. Малый физический размер матрицы означает низкую чувствительность или высокий уровень шумов. Также этот тип камер обычно отличает отсутствие или недостаточная гибкость ручных настроек экспозиции.
    • Сверхкомпактные, миниатюрные. Отличаются не только размерами, но часто и отсутствием видоискателя и экрана.
    • Встроенные в другие устройства. Отличаются отсутствием собственных органов управления.
    • Псевдозеркальные — внешним видом напоминают зеркальную камеру, а также, как правило, помимо цифрового дисплея, оснащены видоискателем-глазком. Изображение в видоискателе такого аппарата формируется на отдельном цифровом экране, или на поворачивающемся основном экране.
      Как правило, имеют резьбу на объективе для присоединения насадок и светофильтров (пример — Konica Minolta серия моделей Z).
    • Полузеркалка — жаргонный термин, описывающий класс аппаратов, в которых имеется наводка по матовому стеклу через съёмочный объектив, однако нет возможности объектив менять. В таких аппаратах оптическая схема содержит светоделительную призму, которая направляет от 10 до 50 % светового потока на матовое стекло, а остальное передается на матрицу. (примеры — Olympus E-10, E-20)
  • Камеры со сменной оптикой:

История

Устройство цифрового фотоаппарата

Светочувствительная матрица

Извлечение Canon Powershot A95

Практически все цифровые фотоаппараты используют флэш-память, но есть также фотоаппараты, где используются оптические диски или дискеты в качестве носителя информации. Ряд фотоаппаратов имеют небольшой объем встроенной флеш-памяти, которой хватает для 2-30 снимков.

Самые распространенные на сегодняшний день (2008) форматы:

Устаревшие носители информации:

Объём флеш-карт варьируется в (на середину 2008 г) от 512 МБ до 64 ГБ.

Миниатюрная цифровая камера SiPix рядом со спичечной коробкой

Термин «полупрофессиональный цифровой фотоаппарат» («просьюмер» или «просьюмерка» — калька с англ. prosumer от англ. professional и англ. consumer) обычно употребляется по отношению к псевдозеркальным аппаратам, полузеркалкам и ультразумам, но не является содержательным с технической и потребительской точки зрения.

Термином «профессиональные» обычно называют зеркальные или дальномерные фотоаппараты с кроп-фактором не менее K

f=1,6 и обладающим рядом других отличительных особенностей.

Термин «Камера начального уровня» употребляется по отношению к относительно дешёвым моделям какой-либо серии фотоаппаратов, в какой-либо степени урезанным в функциях.

Термин «Ультразум», как правило, означает «мыльницу» с высокократным зум-объективом. Однако с течением времени кратность объектива, с которой начинается «ультра-», меняется. Так, например, называли 8x зумы при сравнении с 6x.

Вообще, многие пользователи не догадываются, что такое «Зум», считая «чем больше — тем лучше», а между тем это — всего лишь отношение максимального к минимальному фокусных расстояний объектива. И сравнивать фотоаппараты нужно как раз по фокусному расстоянию, от которого зависит «угол обзора» — то есть что войдёт в кадр.

Цифровой зум, Цифровое увеличение, Апсамплинг (англ. Upsampling — буквально, повышение детализации) — функция многих цифровых аппаратов, при использовании которой выбирается центральная часть снимка и увеличивается до размеров стандартного в данном аппарате кадра. Реальное число деталей при этом не увеличивается, и практический смысл в этой функции отсутствует. Однако, величина «цифрового зума» используется, особенно будучи перемноженной с величиной оптического зума (при этом возникают такие крупные значения зума, как 400x или 500x), как важный для покупателя параметр «крутости» камеры.

Опытный фотограф использует программы редактирования изображений для получения аналогичного результата, но с гораздо более контролируемым качеством.

Однако «цифровой зум» оказывается полезен при видеосъёмке, если требуется высокая оперативность получения результата и нет времени на обработку изображения.

Мегапиксель — в мегапикселях измеряется одна из важных характеристик цифрового фотоаппарата — разрешение матрицы. Маркетинг, однако, преувеличивает его значение, и «прогресс» в области цифровых фотоаппаратов в сознании покупателя связан с ростом числа мегапикселей.

Примечания

  1. Практически все аппараты, использующие SD карты, могут использовать и MMC карты.

См. также

Wikimedia Foundation. 2010.

Устройство цифрового фотоаппарата

Знать устройство фотоаппарата нужно при выборе, если придется учитывать характеристики аппаратов с одинаковым набором компонентов. Да и просто знание устройства всегда пригодится для нормальной эксплуатации фотоаппарата. Устройство пленочных и цифровых фотокамер различается, как видно из названия, применяемым фотоэлементом: пленки или цифровой матрицы.

Так как мы рассматриваем цифровые камеры, то рассмотрим различие именно этих моделей. А цифровые фотоаппараты по устройству разделяются на три большие группы: зеркальные, беззеркальные и компактные.

Зеркальные фотокамеры лучше по характеристикам и, соответственно, больше стоят. Их основное отличие в конструкции состоит в том, что в них применяется зеркало в устройстве видоискателя и это повышает характеристики самого фотоаппарата. А за этим и другие компоненты в зеркальных камерах применяются с высокими техническими характеристиками, к тому же в них возможна смена объектива, что резко увеличивает возможности зеркальных фотокамер. Поэтому, в общем, качество зеркалок выше, чем компактов.

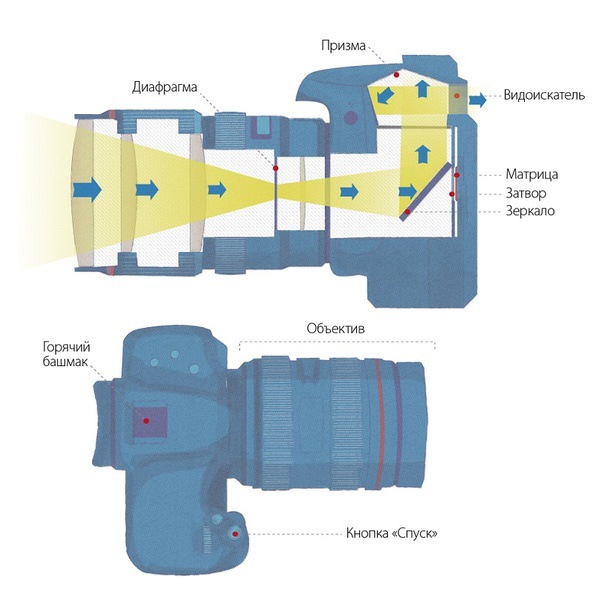

Устройство зеркальной камеры

Сравнимы по качеству получаемых снимков с зеркалками новый вид камер, которые называются беззеркальные. Они так же имеют сменные объективы, но не имеют в конструкции зеркала. Этим и отличаются от зеркальных фотоаппаратов. Именно применение сменных объективов и разных по размеру матриц позволяет беззеркалкам конкурировать с зеркальными камерами.

Более подробно о принципе работы цифрового фотоаппарата можно прочитать в статье: как работает фотокамера

Остальные компоненты одинаковы в этих фотоаппаратах и отличаются только характеристиками, и рассматриваются они более подробно в своих разделах:

Как это работает

Картинка кликабельна. Для просмотра изображения в крупном размере кликните мышкой и оно откроется в новом окне. Там Вы более подробно сможете рассмотреть устройство фотоаппарата.

На видео ниже вы сможете увидеть устройство и принцип действия фотоаппарата:


НОУ ИНТУИТ | Лекция | Устройство цифрового фотоаппарата

Аннотация: Современный цифровой фотоаппарат — сложное электронное устройство, объединяющее в одном конструктиве множество технологий. Разобраться в них — значит, понять принцип работы самой камеры. Что в конечном результате позволит в полной мере освоить съемочную технику.

Цель лекции — рассказать об устройстве и принципе действия основных узлов цифрового фотоаппарата.

Конструкция цифрового фотоаппарата во многом повторяет конструкцию пленочной камеры. Фотоаппараты для узкой 35-мм пленки в зависимости от устройства видоискателя подразделяются на

шкальные камеры с установкой резкости по шкале, нанесенной на фокусировочное кольцо объектива, на дальномерные камеры, в которых объектив наводится на фокус при помощи оптического дальномера, и на зеркальные фотоаппараты, в которых фокусировка объектива производится по изображению на матовом стекле, встроенном в оборачивающую пентапризму.

По типу основного объектива пленочные фотоаппараты подразделяются на камеры со сменным объективом и на фотоаппараты с жестковстроенным объективом.

В настоящее время шкальные и отчасти дальномерные фотоаппараты не производятся — если не принимать во внимание дорогие механические дальномерные камеры, производимые для профессиональных применений компаниями Leica и Cosina (в модельном ряду камер компании Cosina есть один шкальный фотоаппарат Voigtlander Bessa-L). Место шкальных и дальномерных фотоаппаратов занято компактными камерами с автоматической фокусировкой (теми самыми «мыльницами») и зеркальными фотоаппаратами любительского класса.


Рис. 5.1. Пленочный шкальный фотоаппарат Voigtlander Bessa-L

Цифровые фотоаппараты в целом соответствуют устоявшейся классификации пленочных камер. Правда, есть и отличия — наряду с «настоящими» зеркальными фотоаппаратами встречаются и камеры «псевдозеркальные», не имеющие аналогов среди пленочной аппаратуры. В «псевдозеркальных» цифровых фотоаппаратах функцию подъемного зеркала выполняет расщепляющая световой поток призма, расположенная между объективом и светочувствительным сенсором.

Призма обладает свойством полупрозрачности. Часть светового потока используется в подобных камерах для построения изображения на матовой поверхности оборачивающей пентапризмы, часть — для экспонирования сенсора. В результате страдает светочувствительность сенсоров «псевдозеркальных» фотоаппаратов (оптические потери приходится компенсировать электронным способом), но упрощается конструкция камеры, уменьшается стоимость и одновременно повышается надежность, поскольку нет механического узла подъема зеркала. Пример подобной «псевдозеркальной» камеры выпускавшийся несколько лет назад фотоаппарат Hewlett-Packard PhotoSmart C912, сконструированный совместно с компанией Asahi Optical, выпускающей фототехнику марки Pentax.


Рис. 5.2. Цифровой фотоаппарат Hewlett-Packard PhotoSmart C912

С другой стороны, среди цифровых фотоаппаратов есть камеры, напрочь лишенные оптического видоискателя. Вместо телескопического или зеркального видоискателя в них используется встроенный контрольный дисплей, выполняющий функции матового стекла, по которому можно судить о компоновке кадра и наводке на резкость. Еще необычней устроены видоискатели дорогих фотоаппаратов просьюмерского класса (то есть предназначенных для требовательных фотолюбителей), вроде той же камеры Sony DSC-R1. В эти фотоаппараты помимо большого контрольного дисплея встроен цветной дисплей очень небольшого размера, который выполняет функции окуляра телескопического видоискателя. То есть кадрирование и проверка наводки объектива на фокус осуществляется по небольшому, размером с почтовую марку, дисплею, который рассматривают через увеличительную линзу, приближая окуляр видоискателя к глазу.

Устройство цифрового фотоаппарата. Фотовспышка. | ДРУГ ФОТОАППАРАТ

Описывая устройство цифровых фотоаппаратов, следует еще поговорить о фотовспышках, которыми сейчас оснащены практически все цифровые фотоаппараты, даже простейшие «мыльницы».

Фотовспышка — это осветительное устройство, предназначенное для дополнительного освещения объекта съемки, когда имеющегося света недостаточно для получения удовлетворительного качества изображения.

Фотографы всегда, даже с самого зарождения фотографии хотели иметь мобильный источник освещения, который бы позволял снимать при любых условиях освещения. Первые такие источники представляли из себя специальную площадку с рефлектором, на которой сгорал порошок магния, смешанный с порошкообразным окислителем (окислителем обычно служила селитра). Площадка крепилась к специальной ручке, которую фотограф держал в руке. Поджиг порошка осуществлялся аналогично поджиганию зажигалки.

В дальнейшем в стеклянный баллон, заполненный кислородом, помещали магниевую или циркониевую фольгу. При этом искра для поджига создавалась от электрической батареи или капсюля.

Современные фотовспышки могут быть как отдельным осветительным прибором, который крепится на корпусе фотоаппарата, так и встроенным, интегрированным в фотоаппарат.

Большинство фотоаппаратов в настоящее время имеют встроенные фотовспышки, даже фотоаппараты мобильных телефонов.

Фотовспышки имеют разную мощность и, соответственно разную яркость освещения. Этим определяется предельное расстояние до объекта съемки, на котором еще можно с помощью фотовспышки получить нормальное качество изображения.

Удивление вызывают люди, снимающие с применением фотовспышки на больших стадионах или концертных площадках при значительном удалении от снимаемых объектов. Вспышка при этом совершенно бесполезна!

Импульсная лампа-вспышка, являющаяся основным элементом фотовспышки, представляет из себя запаянную стеклянную трубку, заполненную инертным газом, часто ксеноном. Ниже показана импульсная лампа-вспышка ИС-50, являющаяся основным элементом фотовспышки.

В концы трубки впаяны два электрода. При подаче на них напряжения в трубке возникает электрический разряд, в результате которого газ в трубке ионизируется и светится. Напряжение на трубку подается от источника напряжения, которым является заряженный конденсатор. Конденсатор в свою очередь заряжается от источника питания (батареек или аккумуляторов). При подаче на схему питания вспышки ( на поджигающий электрод ) синхронизирующего импульса конденсатор разряжается на трубку вспышки см. рис.1.

Рис.1. Схематичное изображение лампы-вспышки.

Мощность фотовспышки определяется емкостью конденсатора и свойствами самой лампы-вспышки. Емкостью конденсатора определяется длительность свечения вспышки и временной интервал между отдельными световыми вспышками, необходимый для заряда конденсатора.

Длительность светового импульса лампы-вспышки колеблется от 1/400 сек до 1/10000 сек. Число вспышек при одном источнике питания (батарее) зависит от мощности лампы и емкости источника питания.

Момент срабатывания лампы вспышки должен быть точно синхронизован с работой фотозатвора, т. к. лампа вспыхивает в момент полного открытия затвора. Например для шторных фотозатворов старых фотоаппаратов, срабатывание фотовспышки происходило только при выдержке 1/30 сек. При этой выдержке затвор открывается полностью. А момент полного открытия затвора является моментом срабатывания лампы-вспышки и он определяется специальным синхронизирующим устройством и наличием синхроконтакта. Синхронизирующий импульс подается на поджигающий электрод (см. рис.1).

Основной характеристикой фотовспышки является энергия вспышки, которая выражается в джоулях (вт•сек). На отдельно выпускаемые фотовспышки ее энергия вспышки указывается в паспорте, для фотоаппаратов сейчас эта характеристика обычно не указывается, но в паспорте должно быть указано предельное количество срабатываний фотовспышки с имеющимся источником питания.

Энергией вспышки определяется т. н.  ведущее число фотовспышки — произведение значения диафрагмы объектива, необходимой для нормального качества изображения, на расстояние от лампы до объекта съемки. Ведущее число зависит от чувствительности фотоприемника (матрицы фотоаппарата). Ведущее число указывается в паспорте на фотовспышку, если она выпускается отдельно от фотоаппарата. Это число определяет величину диафрагмы объектива фотоаппарата в зависимости от расстояния до объекта съемки.

Цветовая температура лампы-вспышки 5500°К, что соответствует примерно дневному свету, поэтому на цветном фотоматериале (матрице) создается нормальная цветопередача.

Применение фотовспышки порой необходимо, без нее трудно обойтись при съемке в помещении. Но она обладает и рядом недостатков. Изображение, получаемое при съемке с фотовспышкой менее объемно, т. к. освещается прямым лобовым освещением, невыгодным для получения объемного светотеневого рисунка. На изображении, например, лица появляются яркие блики, что портит впечатление от изображаемого. Часто при съемке с применением фотовспышки фотоаппарат запечатлевает моменты мимики лица не совсем приятные — полуоткрытые глаза или рот. В данном случае выдержка снимка определяется не выдержкой фотоаппарата, а длительностью световой вспышки, которая достаточно короткая и запечатлевает те моменты, которые мы обычно не замечаем.

Кроме того расположение лампы-вспышки в корпусе фотоаппарата близко от оси фотообъектива (особенно в фотоаппаратах- «мыльницах») сказывается на появлении эффекта красных глаз.

Этот эффект вызывается тем, что свет от вспышки, направленный прямо в лицо снимаемого человека, отражается от сетчатки глаз. Причем отражение это происходит в момент, когда зрачки расширены, т. к. съемка часто производится в темном помещении. Продвинутые фотоаппараты имеют режим фотовспышки для снижения эффекта красных глаз. Он заключается в том, что предварительно срабатывает вспышка без фотографирования, она приводит к сокращению зрачка, а затем уже срабатывает основная вспышка. Это естественно ведет к дополнительному расходу энергии.

Советский фотоаппарат со вспышкой.

 Советские пленочные фотоаппараты имели фотовспышки как дополнительные внешние устройства. На снимке показана советская фотовспышка “Чайка”    (круглая) устанавливалась на фотоаппарат, могла сниматься, ее можно было держать в руке. Я сам много лет пользовался такой вспышкой. И при этом “эффекта красных глаз” никогда не наблюдалось! Как видно на снимке вспышка отнесена от объектива достаточно далеко. А когда снимаешь, держа вспышку в руке, сбоку, то и светотеневой рисунок изображения получается гораздо лучше.

Современные фотовспышки, выпускаемые как дополнительные аксессуары к фотоаппаратам обладают различными функциями, позволяющими автоматизировать процесс съемки.

 В следующей публикации будут рассмотрены типы фотовспышек и их характеристики.
